1.1.1 Σύστημα Συνδέσης Σωλήνων με αυλακωτά εξαρτήματα (Victaulic)

Transcript

1 1.1.1 Σύστημα Συνδέσης Σωλήνων με αυλακωτά εξαρτήματα (Victaulic) Το δίκτυο σωληνώσεων αποτελείται από γαλβανισμένους σιδηροσωλήνες κατα ΕΝ10255 MEDIUM με αυλακώσεις στα άκρα που συνδέονται μέσω ειδικών μεταλλικών συνδέσμων ΤΑΧΕΙΑΣ σύνδεσης ΕΤΟΙΜΩΝ προς τοποθέτηση χωρίς να απαιτείται η αποσυναρμολόγηση τους,(installation ready technology) του Αμερικάνικου Οίκου VICTAULIC που εξασφαλίζουν αντισεισμική προστασία και έχουν έγκριση FM / UL/VDS. Το σύστημα VICTAULIC είναι σχεδιασμένο έτσι ώστε να διαρκεί για όλη την ζωή του σωλήνα και έχει ελεγχθεί και εγκριθεί από όλες τις Αρμόδιες Αρχές. Καθώς η περιφερειακή αυλάκωση δεν αφαιρεί μέταλλο από τον σωλήνα, η ακεραιότητά του διατηρείται πλήρως. Η μέγιστη πίεση του συστήματος φθάνει τα 69 bar λειτουργίας. Τα υλικά VICTAULIC λόγω της ειδικής σχεδίασής τους επιτρέπουν την διαστολή και συστολή των σωληνώσεων, η οποία προκαλείται λόγω αλλαγών της θερμοκρασίας (είτε εξωτερικά, είτε εσωτερικά του σωλήνα). Η ανάγκη τοποθέτησης ειδικών συστολικών/διαστολικων εξαρτημάτων εξαλείφεται στις περισσότερες περιπτώσεις. Τα εξαρτήματα VICTAULIC μπορούν εύκολα να αποσυναρμολογηθούν επιτρέποντας την συντήρηση ή την τροποποίηση του δικτύου σωληνώσεων. Το ελαστικό εσωτερικό παρέμβυσμα στεγανοποίησης θα πρέπει να είναι από συνθετικό ελαστικό EPDM με ανοχές θερμοκρασίας (- 34C ΕΩΣ + 120C ) και επιτυγχάνει πρόσθετα την απομόνωση και απορρόφηση των θορύβων και των μεταδόσεων των δονήσεων. Το υλικό συνδέεται σε όλη την περιφέρεια του σωλήνα και συγκρατεί τα άκρα του από αποσύνδεση λόγω της πίεσης που εφαρμόζεται καθώς και λόγω άλλων δυνάμεων, έως την καθορισμένη μέγιστη πίεση λειτουργίας του εκάστοτε συνδέσμου Προετοιμασία του Σωλήνα Η διαμόρφωση (αυλάκωση) στα άκρα σωλήνα πρέπει να προετοιμάζεται σύμφωνα με τις προδιαγραφές της Victaulic οι οποίες αναφέρονται ξεχωριστά για κάθε διαφορετικό τύπο προϊόντος. Η προετοιμασία μπορεί να διαφέρει ανάλογα με το υλικό του σωλήνα, το πάχος τοιχώματός του, τις εξωτερικές διαστάσεις του και άλλους παράγοντες, όπως επίσης από τους διάφορους τύπους προϊόντων της Victaulic που χρησιμοποιούμε. Γι αυτό πριν την εφαρμογή θα πρέπει να ακολουθούνται οι προδιαγραφές του κατασκευαστή ---Τα προιόντα για το αυλακωτό σύστημα κατασκευάζονται σύμφωνα με ISO HF SPECS for consultants.docx - 1 -

2 Σύνδεσμοι Το περίβλημα του συνδέσμου αγκαλιάζει και συγκρατεί το εσωτερικό ελαστικό παρέμβυσμα από τις εσωτερικές πιέσεις του συστήματος. Το υλικό κατασκευής όπως κατασκευάζεται από τη Victaulic of America θα πρέπει να είναι φαιός χυτοσίδηρος ή ελατός σίδηρος σύμφωνα με το ASTM A-47 με παξιμάδια και βίδες σύμφωνα με το ASTM - A Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS Τά ελαστικά στεγανοποίησης των συνδέσμων Victaulic θα πρέπει πάντοτε να είναι προλιπασμένα απο το εργοστάσιο με λιπαντικό τύπου VIC-LUB ώστε να έπιτρέπουν σωστή συναρμολόγηση και μεγάλη διάρκεια ζωής του προιόντος. Το λιπαντικό πρέπει να ανταποκρίνεται στις προδιαγραφές του κατασκευαστή. Η ολοκληρωμένη λίπανση του ελαστικού συνδέσμου εξωτερικά καθώς και στο σημείο εδραίωσης και στο κλείδωμα είναι απαραίτητη για την αποφυγή του τσακίσματος του παρεμβύσματος. Η λίπανση βοηθά στην σωστή τοποθέτηση και ευθυγράμμιση του ελαστικού συνδέσμου. Αναλόγως με την εφαρμογή του δικτύου θα πρέπει να επιλεγεί και ο σωστός ελαστικός δακτύλιος (σύμφωνα με τις προδιαγραφές του κατασκευαστού). Θα πρέπει να σημειωθεί πως υπάρχουν διάφορες λειτουργίες στις οποίες οι ελαστικοί σύνδεσμοι Victaulic δεν προτείνονται οπότε θα πρέπει να συμβουλευόμαστε την ανάλογη βιβλιογραφία πριν την εφαρμογή. To standard ελαστικό παρέμβυσμα στεγανοποίησης είναι EPDM με Θερμοκρασίες λειτουργίας 34C εως 120C και απαραίτητα πρέπει να συνοδεύεται με πιστοποιητικά CE. Η αντοχή του στη φωτιά θα πρέπει να πιστοποιείατι απο τη UL για αντοχή σε 820 C για χρόνο 30 λεπτών. Οι εύκαμπτοι σύνδεσμοι (flexible coupling S/ 75) έχουν σχεδιαστεί έτσι ώστε να αφήνουν απόσταση μεταξύ των άκρων του περιβλήματος και των αυλακώσεων των σωληνων, επιτρέποντας με αυτόν τον τρόπο γωνιακές και διαμήκης αποκλίσεις ή κινήσεις του σωλήνα. Αυτό προσδίδει την ικανότητα της αντισεισμικής λειτουργίας του δικτύου. Η ευκαμψία των συνδέσεων VICTAULIC απορροφά και εκμηδενίζει τις πιέσεις που δημιουργούνται από θερμικές συστολές η διαστολές, πιθανές καθιζήσεις, τις πιέσεις που υφίστανται οι υπόγειες σωληνώσεις και αυτές που δημιουργούν οι σεισμικές δονήσεις. Η πίεση λειτουργίας τους είναι στα 35 bar To ελαστικό παρέμβυσμα στεγανοποίησης είναι EPDM με Θερμοκρασίες λειτουργίας 34C εως 110C ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/75 flexible coupling, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS Οι σταθερές συνδέσεις(rigid coupling S/009) ΜΕ ΤΗ ΜΟΝΑΔΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΕΤΟΙΜΑ ΠΡΟΣ ΤΟΠΟΘΕΤΗΣΗ (installation ready couplings patended victaulic ) έχουν σχεδιαστεί για να αντέχουν σε πίεση λειτουργίας 25 bar και τοποθετούνται απ ευθείας στο εξάρτημα ή το σωλήνα χωρίς να χρειάζεται να αποσυναρμολογηθούν η να λιπανθούν, εξασφαλίζοντας έτσι 3 φόρες γρηγορότερο χρόνο τοποθέτησης σε σχέση με τους συμβατικούς συνδέσμους. Ασφαλίζουν τον σωλήνα σε σταθερή θέση εξασφαλίζοντας πρόσθετα ηλεκτρική συνέχεια του δικτύου. HF SPECS for consultants.docx - 2 -

3 Αυτό επιτυγχάνεται λόγω της μοναδικής σχεδίασης του περιβλήματος ώστε να σφίγγει στο εσωτερικό πλάγιο τμήμα των αυλακώσεων. Συνίσταται σε εγκαταστάσεις αυτού του τύπου να γίνεται έλεγχος ηλεκτρικής γείωσης για να εξασφαλιστεί ότι η εγκατάσταση είναι σύμφωνη με τους τοπικούς κανονισμούς. To ελαστικό παρέμβυσμα στεγανοποίησης ΘΑ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ FLUSH SEAL απο EPDM κατάλληλο για Θερμοκρασίες λειτουργίας 34C εως 120C ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/009 rigid coupling VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS Αυλακωτά Εξαρτήματα Κατεύθυνσης Γενικής χρήσης VICTAULIC ---Τα εξαρτήματα ''κατεύθυνσης'' είναι ειδικού τύπου με αυλάκωση στα άκρα κατασκευασμένα από ελατό χυτοσίδηρο(durable ductile iron) και έχουν σχεδιαστεί για να αντέχουν σε πίεση λειτουργίας 70 bar ενδεικτικού τύπου S/10 -S/11 -S/12 -S/13 (Γωνίες ½ -11 1/4 ) S/20 Ταφ-S/25 Ταφ συστολικά S/35 Σταυροί αυλακωτοί S/50 Συστολές - S/60 τάπες του ίδιου κατασκευαστή. Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS Εξαρτήματα Κατεύθυνσης Άμεσης εγκατάστασης για συστήματα πυρόσβεσης Τα εξαρτήματα του αυλακωτού συστήματος VICTAULIC για το σύστημα της πυρόσβεσης και για διατομές απο 1 ¼ εως 2 ½ θα είναι τύπου άμεσης τοποθέτησης. Δηλαδή θα αποτελούν ολοκληρωμένο εξάρτημα και θα τοποθετούνται απ ευθείας στους αυλακωτούς σωλήνες χωρίς να χρειάζεται να λυθούν η να τοποθετηθεί λιπαντικό. Το εξωτερικό περίβλημα είναι κατασκευασμένο απο ελατό χυτοσίδηρο ΑSTM A-536 grade με ειδικά διαμορφωμένα άκρα (ΑΜΕΣΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ). Το ελαστικό παρέμβυσμα πρέπει να είναι απο EPDM τύπου Α προλιπασμένο απο το εργοστάσιο και οι βίδες και τα παξιμάδια να είναι κατασκευασμένα και γαλβανισμένα σύμφωνα με το ASTM A446. Η πίεση λειτουργίας θα πρ πει να πιστοποιείται απο τη UL στα 300 PSI και απο την FM στα 365 PSI. Οι διαστάσεις των εξαρτημάτων θα πρέπει να είναι μικρότερες απο τα συμβατικά αυλακωτά εξαρτήματα ώστε να επιτρέπεται η εγκατάσταση τους σε περιορισμένο χώρο. Τα εξαρτήματα θα πρέπει να έιναι σταθερού τύπου ridgid χωρίς να αποσυναρμολογούνται καθόλου στο εργοτάξιο. Ενδεικτικός τύπος των εξαρτημάτων VICTAULIC S/101 S/102 S/ Συστολικές Συνδέσεις Όπου απαιτείται αλλαγή διατομής του δικτύου θα πρέπει να χρησιμοποιούνται ειδικοί συστολικοί σύνδεσμοι Victaulic HF SPECS for consultants.docx - 3 -

4 τύπου S/750 με ελαστικό παρέμβυσμα.to ελαστικό παρέμβυσμα στεγανοποίησης είναι κατασκευασμένο απο EPDM με Θερμοκρασίες λειτουργίας 34C εως 120C Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS ΔΙΑΚΛΑΔΩΣΕΙΣ-ΠΑΡΟΧΕΣ (ΜΗΧΑΝΙΚΑ ΤΑΥ) Σε σημεία των δικτύων που υπάρχει ανάγκη διακλάδωσης θα χρησιμοποιούνται ειδικά μηχανικά Ταφ παροχής (κλέφτες) τα οποία τοποθετούνται απ ευθείας στο κεντρικό σωλήνα αφου διανοιχθεί οπή στο κατάλληλο μέγεθος με τη χρήση ειδικού εργαλείου διάτρησης, Προτεινόμενος τύπος S/920 N Με "ΕPDM" ελαστικό στεγανοποίησης. To ελαστικό παρέμβυσμα στεγανοποίησης είναι EPDM με Θερμοκρασίες λειτουργίας 34C εως 120C. έχουν σχεδιαστεί για να αντέχουν σε πίεση λειτουργίας 35 bar ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/920 VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS Φλάντζες (Flange Adaptors) Όπου απαιτείται σύνδεση του δικτύου με φλαντζωτό εξοπλισμό και για λόγους συμβατότητος θα πρέπει να χρησιμοποιούνται οι φλάντζες προσαρμογής τύπου S/741, από 2" εώς 24" για συνδέσεις με ANSI Class 125/150 φλάντζες η PN To ελαστικό παρέμβυσμα στεγανοποίησης είναι EPDM με Θερμοκρασίες λειτουργίας 34C εως 120C ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/741 VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS Αυλακωτές Βάνες Πεταλούδας Πυρόσβεσης S/705 Οι Αυλακωτές Βάνες Πεταλούδας Πυρόσβεσης της Victaulic Τύπου Style 705 είναι πιστοποιημένες με UL Butterfly specification 1091 και FM 1112 για δίκτυα πυρόσβεσης με πίεση λειτουργίας ως 20 bar,και παράγονται στις διατομές από 2 " εώς 12" Το σώμα τους είναι χυτοσιδηρό και κατασκευάζεται σύμφωνα με το ASTM A-536 με εξωτερική επικάλυψη από πολυαιθυλαίνικό στυλφιδικό μείγμα.ο δίσκος είναι κατασκευασμένος από αγώγιμο σίδηρο σύμφωνα με το ASTM A-536 με επικάλυψη EPDM παρέχοντας απόλυτη στεγανότητα. Τα άκρα της βάνας είναι κατάλληλα για αυλακωτή σύνδεση με σύνδεσμο VICTAULIC. Επίσης περιλαμβάνουν ηλεκτρικό διακόπτη ένδειξης θέσης με δυνατότητα σύνδεσης στο σύστημα πυρανίχνευσης ή BMS. To ελαστικό παρέμβυσμα στεγανοποίησης είναι EPDM με Θερμοκρασίες λειτουργίας 34C εως 120C ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/705 W VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS HF SPECS for consultants.docx - 4 -

5 Αυλακωτές Βάνες Πεταλούδας Πυρόσβεσης S/765 ΥΨΗΛΗΣ ΠΙΕΣΗΣ Οι Αυλακωτές Βάνες Πεταλούδας Πυρόσβεσης της Victaulic Τύπου Style 765 είναι πιστοποιημένες με UL Butterfly specification 1091 και FM 1112 για δίκτυα πυρόσβεσης με πίεση λειτουργίας ως 26 BAR,και παράγονται στις διατομές από 2 " εώς 12" Το σώμα τους είναι χυτοσιδηρό και κατασκευάζεται σύμφωνα με το ASTM A-536 με εξωτερική επικάλυψη από πολυαιθυλαίνικό στυλφιδικό μείγμα.ο δίσκος είναι κατασκευασμένος από αγώγιμο σίδηρο σύμφωνα με το ASTM A-536 με επικάλυψη EPDM παρέχοντας απόλυτη στεγανότητα. Τα άκρα της βάνας είναι κατάλληλα για αυλακωτή σύνδεση με σύνδεσμο VICTAULIC. Επίσης περιλαμβάνουν ηλεκτρικό διακόπτη ένδειξης θέσης με δυνατότητα σύνδεσης στο σύστημα πυρανίχνευσης ή BMS. To ελαστικό παρέμβυσμα στεγανοποίησης είναι EPDM με Θερμοκρασίες λειτουργίας 34C εως 120C ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/765 VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS GATE VALVES S/771 VICTAULIC OS&Y OI βάνες σύρτου πυρόσβεσης θα είναι με αυλακωτά άκρα VICTAULIC κατασκευασμένες απο χυτοσίδηρο σύμφωνα με ASTM Α-536 και θα έχουν ανυψώμενο βάκτρο για ορατή ένδειξη θέσης. Ο δίσκος θα είναι κατασκευασμένος απο χυτοσίδηρο και θα έχει επικάλυψη EPDM GRADE A και όλα τα εξαρτήματα λειτουργίας του απο ορείχαλκο σύμφωνα με ASTM B62. Ο Άξονας θα είναι απο ανοξείδωτο χάλυβα και όλα τα μέρη στεγανοποίησης απο EPDM. Ο χειροτροχός θα πρέπει να είναι κατασκευασμένος απο χυτοσίδηρο σύμφωνα με ΑSΤΜ Α-126-Β. Θα πρέπει να πιστοποιούνται απο UL/FM Eξωτερικά για μεγαλύτερη προστασία θα πρέπει να είναι επωξικά βαμμένες. Ενδεικτικός Τύπος S/771 VICTAULIC GATE VALVES S/772 VICTAULIC NRS OI βάνες σύρτου πυρόσβεσης θα είναι με αυλακωτά άκρα VICTAULIC κατασκευασμένες απο χυτοσίδηρο σύμφωνα με ASTM Α-536 και θα φέρουν μη ανυψώμενο βάκτρο χειρισμού,ώστε να τοποθετούνται υπόγεια εντός φρεατίων. Ο δίσκος θύρα- θα είναι κατασκευασμένος απο χυτοσίδηρο και θα έχει επικάλυψη EPDM GRADE A και όλα τα εξαρτήματα λειτουργίας του θα είναι κατασκευασμένα απο ορείχαλκο σύμφωνα με ASTM B62. Ο Άξονας θα είναι κατασκευασμένος απο ανοξείδωτο χάλυβα σύμφωνα με ΑSΤΜΑ-126-Β και όλα τα μέρη στεγανοποίησης απο EPDM. Στο πάνω HF SPECS for consultants.docx - 5 -

6 μέρος του άξονα θα υπάρχει τετράγωνο περικόχλιο απο σίδηρο για προσαρμογή ειδικού κλειδιού χειρισμού. Eξωτερικά για μεγαλύτερη προστασία θα πρέπει να είναι επωξικά βαμμένες σε χρώμα RAL3000. Θα πρέπει να πιστοποιούνται απο CE /VDS Τύπος S/772 VICTAULIC Δείκτης θέσης υπόγειας Βάνας UL/FM Approved s/774 VICTAULIC (Vertical Post indicator) Ο δέικτης θέσης και λειτουργίας υπόγειας Βάνας Σύρτου ( για μη ανυψώμενου βάκτρου NRS βάνες )θα πρέπει να είναι Κατασκευασμένος απο Ελατό χυτοσιδηρό σύμφωνα με το ASTM A-536 grade Θα χωρίζεται σε δύο τμήματα, το υπέργειο και το υπόγειο. Στο υπέργειο τμήμα θα φέρει ορατή ένδειξη θέσης σε ειδική εσοχή που θα αναγράφει τη θέση της βάνας (OPEN or SHUT) και θα προστατεύεται απο διάφανο polycarbonate παράθυρο διαστάσεων 5cmx 10cm. Επίσης θα φέρει άξονα χειρισμού της υπόγειας βάνας απο σίδηρο. Το περικόχλιο χειρισμού θα είναι κατασκευασμένο απο ορείχαλκο ASTM B62. Εσωτερικά θα φέρει άξονα λειτουργίας απο σίδηρο. Το υπόγειο τμήμα του στο κάτω μέρος θα φέρει φλάντζα εφαρμογής στην υπόγεια βάνα. Το μήκος του υπόγειου στελέχους θα διαφέρει ανάλογα την απόσταση της βάνας απο την επιφάνεια και θα διατίθεται απο 0,6μ εως και 2,20μ μήκους. Θα φέρει πιστοποίηση απο UL/FM /CE. Ενδεικτικός Τύπος S/774 VICTAULIC Βάνα δοκιμής/ εκκένωσης SPRINKLER S/720 Test Master VICTAULIC Η βάνα δοκιμής /εκκένωσης δικτύων sprinkler είναι γωνιακού τύπου, κατασκευάζεται απο ορείχαλκο και καλύπτει αντοχή πίεσης λειτουργίας 300PSI 20 ΑΤΜ. Θα πρέπει να είναι κατάλληλη για διπλή λειτουργιά, α) άμεση εκκένωση δικτύου με πλήρη παροχή διατομής του β) επιλογή test sprinkler με orifice k8.0-k11.5-k16.0-k22.5-k25 που δίνει τη δυνατότητα προσομείωσης σπασμένης κεφαλής sprinkler. Στο σώμα της θα πρέπει να φέρει οπή που φράζεται με γυαλί ώστε να εξασφαλίζεται η ορατή παρακολούθηση της ροής του νερού εσωτερικά της βάνας. Διατίθεται με βιδωτά BSP η αυλακωτά VICTAULIC άκρα και σε διατομές 1-1 ¼ -1 ½ Δίκρουνο Σύνδεσης Πυροσβεστικής ορειχάλκινο. SIAMESE Για την σύνδεση των βυτιοφόρων αυτοκινήτων της Πυροσβεστικής Υπηρεσίας προς το δίκτυο σωληνώσεων πυρόσβεσης με νερό, προβλέπεται η εγκατάσταση στους εξωτερικούς τοίχους του κτιρίου, ενός δίδυμου πυροσβεστικού υδροστομίου ορειχάλκινου (Siamese Connections) Φ 2 ½" x 2 ½" x 4", δηλαδή με δύο εξόδους Φ 2 ½", με τάπες ορειχάλκινες που συγκρατούνται με αλυσίδες και με στόμιο εισόδου διαμέτρου 4" για σύνδεση προς το δίκτυο του κτιρίου. Το όλο εξάρτημα θα είναι ορειχάλκινο σε ιδία απόχρωση και θα τοποθετείται στο τοίχο με ορειχάλκινη πλάκα υψηλής αισθητικής με χαραγμένο το είδος της χρήσης του.(standpipe SPRINKLER).Στο εσωτερικό του θα υπάρχει κλαπέ για την δυνατότητα ταυτόχρονης διπλής τροφοδοσίας του δικτύου και για την πρόληψη τραυματισμού του χειριστή.. Για την προστασία του προσωπικού σε περίπτωση συνδέσεως πυροσβεστικών οχημάτων θα τοποθετηθεί βαλβίδα αντεπιστροφής στην είσοδο.to δίδυμο υδροστόμιο θα πρέπει να είναι σύμφωνο με τις προδιαγραφές UL/FM HF SPECS for consultants.docx - 6 -

7 S/717 CHECK VALVES(Βαλβίδες Αντεπιστροφής) Οι βαλβίδες αντεπιστροφής θα είναι σύμφωνες με ASTM A-536 και βαθμό με αυλακωτά άκρα για διαμέτρους από 2 ½ -12 θα είναι τύπου S/717 με δίσκο ορειχάλκινο και επικάλυψη από EPDM. H πίεση λειτουργίας είναι 20 Bar εως 35 bar ανα λογα της διατομής.ο δίσκος θα κινείται με τη βοήθεια ελατηρίου για την αποφυγή πληγμάτων στο δίκτυο και για τοποθέτηση οριζόντια ή κάθετη.θα φέρει 2 παροχές για τοποθέτηση μανομέτρων πριν και μετά τον δίσκο για έλεγχο του δικτύου. To ελαστικό παρέμβυσμα στεγανοποίησης είναι EPDM με Θερμοκρασίες λειτουργίας 34C εως 110C ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/717 VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS STRAINERS (ΦΙΛΤΡΑ) Τα φίλτρα θα πρέπει να είναι ειδικά σχεδιασμένα ώστε να επιτρέπουν την ευθεία ροή για την αποφυγή της πτώσης πίεσης.το σώμα τους θα είναι χυτοσιδηρό σύμφωνα με το ASTM A-536 θα πιστοποιούνται από τους οργανισμούς UL/FM.Τα άκρα των φίλτρων θα είναι αυλακωτά για σύνδεση με αυλακωτούς συνδέσμους VICTAULIC και το εσωτερικό καλάθι θα είναι από ανοξείδωτο 304 και το μέγεθος των διατρήσεών του 0,125.Το καλάθι θα συγκρατείται από σταθερό σύνδεσμο VICTAULIC με 2 βίδες από επικάλυψη ψευδάργυρου σύμφωνα με το ASTM B-633. ΤΥΠΟΣ S/732 VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS ΜΕΙΩΤΕΣ ΠΙΕΣΗΣ CLAVAL CO (Mod 90G-21) Η βαλβίδα μείωσης χρησιμοποιείται για να λειτουργεί αυτόματα και να μειώνει τη μεγαλύτερη πίεση των αντλιών σε μια σταθερή χαμηλότερη πίεση εξόδου ασχέτως με τις πιθανές μεταβολές της πίεσης εισόδου. Το σώμα του μειωτή πίεσης θα πρέπει να είναι κατασκευασμένο σύμφωνα με το ASTM A536 και εξωτερικά να προστατεύεται από εποξική βαφή τύπου KC Το σύστημα ελέγχου πιλότου τύπου CRD που χρησιμοποιεί η εταιρία CLAVAL είναι υπερευαίσθητο σε πολύ μικρές μεταπτώσεις πίεσης και επιτυγχάνει ρυθμίσεις και αποδόσεις ακριβείας. H βίδα ρύθμισης του πιλότου προστατεύεται από ειδικό κάλυμμα ώστε να αποφεύγεται η διάβρωση και να εξασφαλίζει τη σωστή κατάσταση λειτουργίας όποτε χρειαστεί. Τα παρελκόμενα σωληνάκια και το ειδικό φίλτρο καθαρισμού θα πρέπει να είναι ανοξείδωτα 316L για μακρόχρονη αντοχή. Η περιοχή ρύθμισης θα πρέπει να είναι μεταξύ PSI (2.14bar εως 19,78 bar) Οι μειωτές διατίθενται σε 2 τύπους γωνιακούς ή ίσιους με αυλακωτά άκρα σύμφωνα με τις προδιαγραφές του οίκου VICTAULIC για να προσφέρουν συμβατότητα στο δίκτυο. Επίσης ο μειωτής θα πρέπει οπωσδήποτε να διαθέτει πιστοποίηση σύμφωνα με UL Approved και πιστοποιητικό CE ( Declaration of conformity με serial No της βαλβίδας). Τύπος MOD 90G-21 οίκου CLAVAL US HF SPECS for consultants.docx - 7 -

8 WET Alarm check Valves Βαλβίδες Ελέγχου Υγρού Δικτύου S/751 Οι βαλβίδες ελέγχου πυρόσβεσης για το δίκτυο των sprinklers θα είναι κατασκευασμένες απο χυτοσιδηρό σύμφωνα με το ASTM A-536 και βαθμό και διαμέτρους θα διατίθεται σε διαμέτρους από 1 ½ - 8. Θα είναι σύμφωνες με UL/FM απαιτήσεις και για πίεση λειτουργίας 21 bar.στο εσωτερικό μέρος της βαλβίδας θα υπάρχει δίσκος κατασκευασμένος σύμφωνα με ASTM A-536 βαθμού με επικάλυψη EPDM ο οποίος θα μπορεί να επισκευαστεί χωρίς την απομάκρυνση της βαλβίδας από το δίκτυο και η λειτουργία του είναι να εμποδίζει την αντίστροφη ροή νερού στο δίκτυο για την αποφυγή μολύνσεων.τα άκρα της βαλβίδας θα είναι αυλακωτά για σύνδεση στο δίκτυο με αυλακωτούς συνδέσμους VICTAULIC.Θα περιλαμβάνει επίσης δοχείο καθυστέρησης στα παρελκόμενα εξαρτήματα με τη μορφή BY- PASS για την αποφυγή ψευδών συναγερμών.επίσης θα έχει την δυνατότητα προσαρμογής υδροκούδουνου για υδραυλική ειδοποίηση της λειτουργίας της. Επίσης θα πρέπει να φέρει pressure switch για να δίνεται η δυνατότητα ηλεκτρικής επιβεβαιωσης ενεργοποιησης της. ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/751 VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS PREACTION VALVES S/769NXT (ΒΑΛΒΙΔΕΣ ΠΡΟΕΝΕΡΓΕΙΑΣ) Το συγκρότημα προενέργειας θα πρέπει να είναι διαμέτρου ίσης με το σωλήνα της κεντρικής παροχής και να είναι εξοπλισμένο με μια βαλβίδα επόπτευσης προενεργοποίησης κατάλληλη για κατακόρυφη εγκατάσταση με αυλακωτά άκρα(victaulic) και σύμφωνα με τις προδιαγραφές UL/FM/CE/VDS. Η βαλβίδα θα πρέπει να είναι κατασκευασμένη από από γκρίζο χυτοσίδηρο και να έχει προδιαγραφές λειτουργίας 300 PSI και υδροστατικό έλεγχο δοκιμής υπο πίεση 600PSI. Ο σχεδιασμός της θα πρέπει να είναι έτσι ώστε να επιτρέπει την επιστροφή της στη θέση λειτουργίας μετά από χρήση αυτόματα.(επομένως να μην χρειάζεται παρέμβαση ειδικού τεχνίτη) Θα πρέπει να έχει τη δυνατότητα να συνδέεται σε αυτή μηχανικός/υδραυλικός συναγερμός(υδροκούδουνο) όπως επίσης και να παρέχει εντολή ηλεκτρικού συναγερμού. Η λειτουργία της βαλβίδας επιτυγχάνεται η με ηλεκτρική εντολή απο το πίνακα πυρανίχνευσης ή πνευματικά απο το πιλοτικό δίκτυο sprinkler η χειροκίνητα αναλόγως τον τύπο της βαλβίδας και τις ανάγκες της εγκατάστασης Η βαλβίδα θα πρέπει επίσης να διαθέτει στα παρελκόμενα εξαρτήματα της-2 βάνες εκκένωσης Δοχείο διοχέτευσης αέρα - βαλβίδα ελέγχου του στομίου - βαλβίδα εκτόνωσης ενεργοποιούμενη μέσω πίεσης- χειροκίνητη διάταξη απελευθέρωσης σε περίπτωση ανάγκης - 2 όργανα μέτρησης πίεσης παροχής νερού - ρυθμιστική βαλβίδα αέρα& οργανο μέτρησης πίεσης αέρα - φίλτρο απελευθέρωσης ηλεκτρομαγνητική βαλβίδα 24VDC-επιταχυντή εκκένωσης αέρα. ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/769 NXT VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS HF SPECS for consultants.docx - 8 -

9 DRY VALVES S/768NXT (ΒΑΛΒΙΔΕΣ ΞΗΡΟΥ ΤΥΠΟΥ) Το συγκρότημα ελέγχου δικτύων sprinkler ξηρού τύπου θα πρέπει να είναι διαμέτρου ίσης με το σωλήνα της κεντρικής παροχής με αυλακωτά άκρα(victaulic) και να είναι εξοπλισμένο με μια πνευματική βαλβίδα επόπτευσης /ενεργοποιησης κατάλληλη για κατακόρυφη εγκατάσταση και σύμφωνα με τις προδιαγραφές UL/FM/CE/VDS. Τα παρελκόμενα εξαρτήματα θα πρέπει να είναι σύμφωνα με το σχέδιο εξοπλισμού πυροπροστασίας και πιστοποιημένα για πίεση λειτουργίας 20 bar. Η λειτουργία της θα πρέπει να επιτυγχάνεται μέσω πνευματικού ενεργοποιητή (pneumatic actuator) o οποίος θα ενεργοποιείται μέσω της πτώσης πίεσης αέρα απο το δίκτυο των sprinkler. Σε περίπτωση που μια κεφαλή sprinkler ενεργοποιηθεί τότε ο αέρας που βρίσκεται υπο πίεση 1 bar μεσα στο δίκτυο, διαφεύγει. Η πτώση αυτή της πίεσης ενεργοποιεί τη βαλβίδα ξηρού τύπου S/768NXT VICTAULIC και το νερό εισέρχεται στο δίκτυο. Η βαλβίδα θα πρέπει να είναι κατασκευασμένη από ελατό χυτοσίδηρο και να έχει προδιαγραφές λειτουργίας 300 PSI και υδροστατικό έλεγχο δοκιμής υπο πίεση 600PSI. Ο σχεδιασμός της θα πρέπει να είναι έτσι ώστε να επιτρέπει την επιστροφή της στη θέση λειτουργίας μετά από χρήση αυτόματα.(επομένως να μην χρειάζεται παρέμβαση ειδικού τεχνίτη) Θα πρέπει να έχει τη δυνατότητα να συνδέεται σε αυτή μηχανικός/υδραυλικός συναγερμός (υδροκούδουνο) όπως επίσης και να παρέχει εντολή ηλεκτρικού συναγερμού. Η βαλβίδα θα πρέπει επίσης να διαθέτει στα παρελκόμενα εξαρτήματα της-2 βάνες εκκένωσης Δοχείο διοχέτευσης αέρα - βαλβίδα ελέγχου του στομίου- βαλβίδα εκτόνωσης ενεργοποιούμενη μέσω πίεσης- χειροκίνητη διάταξη απελευθέρωσης σε περίπτωση ανάγκης-2 όργανα μέτρησης πίεσης παροχής νερού-ρυθμιστική βαλβίδα αέρα& οργανο μέτρησης πίεσης αέρα - φίλτρο απελευθέρωσης - επιταχυντή εκκένωσης αέρα. ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/768NXT VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS DELUGE VALVE (ΒΑΛΒΙΔA ΚΑΤΑΚΛΥΣΜΟΥ)S/769NXT Το συγκρότημα deluge θα πρέπει να είναι διαμέτρου ίσης με το σωλήνα της κεντρικής παροχής και να είναι εξοπλισμένο με μια ασφαλιζόμενη βαλβίδα επόπτευσης προενεργοποίησης κατάλληλη για κατακόρυφη εγκατάσταση με αυλακωτά άκρα(victaulic) και σύμφωνα με τις προδιαγραφές UL/FM/CE/VDS.. Για το λόγο ότι υπάρχει εσωτερικά της βαλβίδας κλαπέ δεν απαιτείται αντεπίστροφη βαλβίδα προσθέτως. Τα εξαρτήματα της θα πρέπει να είναι σύμφωνα με το σχέδιο εξοπλισμού πυροπροστασίας. Η βαλβίδα θα πρέπει να είναι κατασκευασμένη από από γκρίζο χυτοσίδηρο και να έχει προδιαγραφές λειτουργίας 300 PSI και υδροστατικό έλεγχο δοκιμής υπο πίεση 600PSI. Ο σχεδιασμός της θα πρέπει να είναι έτσι ώστε να επιτρέπει την επιστροφή της στη θέση λειτουργίας μετά από χρήση αυτόματα χωρίς εξωτερική παρέμβαση.(επομένως να μην χρειάζεται παρέμβαση ειδικού τεχνίτου) Θα πρέπει να έχει τη δυνατότητα να συνδέεται σε αυτή μηχανικός συναγερμός(υδροκούδουνο) όπως επίσης και ηλεκτρικός συναγερμός. Η βαλβίδα θα πρέπει επίσης να διαθέτει στα παρελκόμενα εξαρτήματα της-2 βάνες εκκένωσης Δοχείο διοχέτευσης - βαλβίδα ελέγχου του στομίου - βαλβίδα εκτόνωσης ενεργοποιούμενη μέσω πίεσης -2 όργανα HF SPECS for consultants.docx - 9 -

10 μέτρησης πίεσης παροχής νερού-φίλτρο απελευθέρωσης ηλεκτρομαγνητική βαλβίδα 24VDC για ενεργοποίηση μέσω δικτύου πυρανίχνευσης-και διάταξη χειροκίνητης ενεργοποίησης-. ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ S/769 VICTAULIC, Θα πρέπει να πιστοποιούνται απαραίτητα από CE/VDS Διακόπτης Ροής- Flow Switch Στις διακλαδώσεις των δικτύων θα πρέπει να χρησιμοποιηθούν ηλεκτρικοί διακόπτες ροής Flow Switch ανάλογα με τη διατομή του δικτύου σύμφωνα με UL/FM που παρέχουν την δυνατότητα ένδειξης ροής του νερού ανά κλάδο. Οι διακόπτες ροής θα πρέπει να φέρουν μηχανισμό χρονοκαθυστέρησης για την αποφυγή ψευδών συναγερμών τύπου SYSTEM SENSOR. VIC FLEX Sprinkler (Εύκαμπτοι Ανοξείδωτοι Σωλήνες για τοποθέτηση Sprinkler) Η σειρά VIC Flex της Victaulic παρέχει μεγάλη ευκολία & ασφάλεια στην τοποθέτηση των Sprinkler σε ψευδοροφές. Το σύστημα δεν απαιτεί συγκολλήσεις για την συναρμολόγηση. Το VIC Flex Αποτελείται από: α) ραβδωτό ημιάκαμπτο ανοξείδωτο σωλήνα 1 σε διάφορα μήκη όπως (790mm, 914mm, 1220mm, 1525mm, 1830mm.) Στο μήκος του VIC Flex περιλαμβάνεται ο μαστός σύνδεσης 1 με το κεντρικό δίκτυο. Επίσης περιλαμβάνεται η συστολή σε ½ ή ¾ για την τοποθέτηση της κεφαλής Sprinkler. β) Eιδικό σύστημα στήριξης για τοποθέτηση σε ψευδοροφές από ορυκτές ίνες ή γυψοσανίδα και θα πρέπει να παρέχει την δυνατότητα άμεσης αποσυναρμολόγησης στο σημείο σύσφιξης του συστολικού μαστού ώστε να εξασφαλίζει γρήγορη επι τόπου συναρμολόγηση και αποσυναρμολόγηση του sprinkler. Το VIC Flex πιστοποιείται από τη ULC/ UL 2943 για πίεση λειτουργίας 16 bar, 250 PSI και για θερμοκρασία λειτουργίας 107,2 C. H ελάχιστη ακτίνα κάμψης του είναι 4 /102mm και ο μέγιστος επιτρεπόμενος αριθμός καμπυλών (κάμψης) είναι 3 Χ 90 ο, (270 ο ) σύμφωνα με τη πιστοποιησή του. ΔΕΝ ΘΑ ΠΡΕΠΕΙ ΝΑ ΓΙΝΟΝΤΑΙ ΑΠΟΔΕΚΤΑ ΥΛΙΚΑ ΜΕ ΜΙΚΡΟΤΕΡΟ ΕΠΙΤΡΕΠΟΜΕΝΟ ΑΡΙΘΜΟ ΚΑΜΠΥΛΩΝ.. Θα πρέπει επίσης να πιστοποιείται από το CALIFORNIA BUILDING CODE SECTION 1613A και ASCE 7-05 ώστε να εξασφαλίζεται σωστή λειτουργία του σε περίπτωση σεισμικής δόνησης. Απαγορεύεται το εύκαμπτο των sprinklers να καμφθεί σε απόσταση μικρότερη των 63mm από τον μαστό σύνδεσης με το κεντρικό δίκτυο Ενδεικτικός τύπος VIC FLEX VICTAULIC. HF SPECS for consultants.docx

11 ΚΕΦΑΛΗ ΚΑΤΑΙΟΝΙΣΜΟΥ (SPRINKLER) bronze ½ Η αυτόματη κεφαλή καταιωνισμού (sprinkler) θα είναι ορειχάλκινη,ανεστραμμένου τύπου(upright η pendent ), με διάμετρο εξωτερικού σπειρώματος ½ Θερμοκρασίας λειτουργίας 68C και λειτουργίας πίεσης 17 bar. Η διάμετρος του ακροφυσίου θα είναι ½ και ο συντελεστής καταιονισμού K-factor 5,6 με παροχή 80lt/min. H λειτουργία της κεφαλής εξασφαλίζεται απο μια γυάλινη εύτηκτη αμπούλα διαμέτρου 5mm η 3mm που συγκρατείται στο σώμα της κεφαλής με δύο ανοξείδωτες τάπες που στεγανοποιούν με Teflon και σπάει με την αύξηση της θερμότητος. O καταιωνιστήρας θα πρέπει να είναι σύμφωνος με τις απαιτήσεις του NFPA 13 και του EN12845 και να πιστοποιείται από τους διεθνείς οργανισμούς UL/ FM/VDS/CE ULC. Ενδεικτικός τύπος Mod V27 VICTAULIC ΚΕΦΑΛΗ ΚΑΤΑΙΟΝΙΣΜΟΥ (SPRINKLER) CHROME ½ Η αυτόματη κεφαλή καταιωνισμού (sprinkler) θα είναι ορειχάλκινη κρεμαστού τύπου (pendent η upright) επιχρωμιωμένη, με διάμετρο εξωτερικού σπειρώματος ½, Θερμοκρασίας λειτουργίας 68C και πίεσης λειτουργίας 17 bar. Η διάμετρος του ακροφυσίου θα είναι ½ και ο συντελεστής καταιονισμού K-factor 5,6 με παροχή 80lt/min. H λειτουργία της κεφαλής εξασφαλίζεται απο μια γυάλινη εύτηκτη αμπούλα διαμέτρου 5mm η 3mm που συγκρατείται στο σώμα της κεφαλής με δύο ανοξείδωτες τάπες που στεγανοποιούν με teflon. και σπάει με την αύξηση της θερμότητος Η τοποθέτηση της θα γίνεται με ροζέτα χρωμίου υψηλής αισθητικής ρυθμιζόμενου ύψους O καταιωνιστήρας και η ροζέτα θα πρέπει να είναι σύμφωνα με τις απαιτήσεις του NFPA 13 και του EN12845 και να πιστοποιείται από τους διεθνείς οργανισμούς UL/ FM/VDS/CE. Ενδεικτικός τύπος Mod V27 VICTAULIC SPRINKLER SIDEWALL EXTENDED COVERAGE. Η αυτόματη κεφαλή καταιωνισμού (sprinkler) πλάγιας διαβροχής εκτεταμένου εκτροπέα (horizontal sidewall extended coverage) θα είναι ορειχάλκινη, επιχρωμιωμένη για υψηλή αισθητική και αντιδιαβρωτική προστασία. Θα έχει ακτίνα διαβροχής 6,1μ.,διάμετρο εξωτερικού σπειρώματος ½ και Θερμοκρασίας λειτουργίας 68C. Η διάμετρος της οπής του θα είναι ½ και ο συντελεστής καταιονισμού K-factor 5,6(80) με παροχή 55lt/min. H λειτουργία της κεφαλής εξασφαλίζεται απο μια γυάλινη εύτηκτη αμπούλα διαμέτρου 5mm η 3mm που συγκρατείται στο σώμα της κεφαλής με δύο ανοξείδωτες τάπες που στεγανοποιούν με teflon και σπάει με την αύξηση της θερμότητος O καταιωνιστήρας θα πρέπει να είναι σύμφωνος με τις απαιτήσεις του NFPA 13 και του EN12845 και να πιστοποιείται από τους διεθνείς οργανισμούς UL/ FM/VDS/CE HF SPECS for consultants.docx

12 SPRINKLER CONCEALED STANDARD RESPONSE (ΚΡΥΦΟΥ ΤΥΠΟΥ) Η αυτόματη κεφαλή καταιωνισμού κρυφού τύπου(concealed sprinkler) θα είναι ορειχάλκινη και ο σχεδιασμός της θα επιτρέπει ½ ρύθμιση ύψους ώστε να διευκολύνει τη κάλυψη της οπής στη ψευδοροφή. Θα πρέπει να αποτελείται από δύο ανεξάρτητα μέρη α) Τον καταιονιστήρα όπου φέρει αμπούλα ενεργοποιησης και στέλεχος διαβροχής β)την τάπα κάλυψης υψηλής αισθητικής σε επιθυμητό τελικό χρώμα. Η διάμετρος του ακροφυσίου θα είναι ½ και ο συντελεστής καταιονισμού K-factor 5,6(80) με παροχή 55lt/min. H λειτουργία της κεφαλής εξασφαλίζεται αρχικά με την αποκόλληση της τάπας στους 57c με ένα μηχανισμό εύτηκτου κράματος, και στη συνέχεια μόλις αυξηθεί η θερμοκρασία του περιβάλλοντος στους 68c σπάει η γυάλινη αμπούλα και ο καταιωνιστήρας μετακινείται 13mm κατακόρυφα ώστε να λάβει την θέση κατάσβεσης. O καταιωνιστήρας θα πρέπει να είναι σύμφωνος με τις απαιτήσεις του NFPA 13 και του EN12845 και να πιστοποιείται από τους διεθνείς οργανισμούς UL/ FM/VDS/CE. Ενδεικτικού τύπου Mod V38 VICTAULIC ΚΕΦΑΛΗ ΚΑΤΑΙΟΝΙΣΜΟΥ ΑΠΟΘΗΚΕΥΤΙΚΩΝ ΧΩΡΩΝ (STORAGE) Η αυτόματη κεφαλή καταιωνισμού (sprinkler) θα είναι ορειχάλκινη κρεμαστού τύπου (pendent) ELO, με διάμετρο εξωτερικού σπειρώματος ¾, Θερμοκρασίας λειτουργίας 68C και λειτουργίας πίεσης 17 bar. O συντελεστής καταιονισμού K-factor 11.5 με παροχή 160lt/min Mod V3401 VICTAULIC.. H λειτουργία της κεφαλής εξασφαλίζεται απο μια γυάλινη εύτηκτη αμπούλα διαμέτρου 5mm η 3mm που συγκρατείται στο σώμα της κεφαλής με δύο ανοξείδωτες τάπες που στεγανοποιούν με teflon και σπάει με την αύξηση της θερμότητος Το sprinkler και η ροζέτα θα πρέπει να είναι σύμφωνα με τις απαιτήσεις του NFPA 13 και του EN12845 και να πιστοποιείται από τους διεθνείς οργανισμούς UL/ FM και να φέρει απαραιτήτως σήμανση CE. Τύπος Mod V3407 VICTAULIC. Σημείωση Όταν υπάρχει απαίτηση γρήγορης ανταπόκρισης SPRINKLER ( fast response) μετατρέπουμε μόνο τη φράση Κυλινδρικό γυάλινο εξάρτημα διαμέτρου 3mm αντί για 5mm που υπάρχει στο standard response HF SPECS for consultants.docx

13 ΚΕΦΑΛΗ ΚΑΤΑΙΟΝΙΣΜΟΥ ΑΠΟΘΗΚΕΥΤΙΚΩΝ ΧΩΡΩΝ (STORAGE) TYΠΟΥ ESFR( Early suppression fast response) Η αυτόματη κεφαλή καταιωνισμού (sprinkler) θα είναι ορειχάλκινη κρεμαστού τύπου (pendent), με διάμετρο εξωτερικού σπειρώματος ¾, Θερμοκρασίας λειτουργίας 68C και λειτουργίας πίεσης 12,1 bar. Ο συντελεστής θα είναι K-factor 14 με παροχή 210lt/min Mod K1 VICTAULIC. H λειτουργία της κεφαλής εξασφαλίζεται απο μια γυάλινη εύτηκτη αμπούλα διαμέτρου 5mm η 3mm που συγκρατείται στο σώμα της κεφαλής με δύο ανοξείδωτες τάπες που στεγανοποιούν με teflon και σπάει με την αύξηση της θερμότητος. Το sprinkler και η ροζέτα θα πρέπει να είναι σύμφωνα με τις απαιτήσεις του NFPA 13 και του EN12845 και να πιστοποιείται από τους διεθνείς οργανισμούς UL/ FM και να φέρει απαραιτήτως σήμανση CE. Τύπος Mod K1 VICTAULIC. Σημείωση Όταν υπάρχει απαίτηση παροχής 380lt/min ή κοντινή τότε αλλάζουμε το Κ- factor σε 25,2 το εξωτερικό σπείρωμα σε 1 τη παροχή στην απαίτηση μας. ΚΕΦΑΛΗ ΚΑΤΑΙΟΝΙΣΜΟΥ DRY PENDENT (REFREGERATING AND FREEZING AREAS) TYΠΟΥ DRY TYPE VICTAULIC V36 K BAR Η αυτόματη κεφαλή καταιωνισμού (sprinkler) θα είναι ορειχάλκινη ξηρού τύπου για κρεμαστού τύπου (pendent), με διάμετρο εξωτερικού σπειρώματος 1, Θερμοκρασίας λειτουργίας 68C λειτουργίας πίεσης 12,1 bar και δοκιμής 500PSI.. Ο συντελεστής καταιονισμού θα είναι K 115 με παροχή 200lt/min στα 5,2 Bar Mod V36 VICTAULIC. Το sprinkler αποτελείται εξωτερικά από ένα γαλβανισμένο σωλήνα μήκους 56,7cm /21 inches και στο εσωτερικό του διέρχεται ένας ανοξείδωτος σωλήνας ιδίου μήκους. H λειτουργία της κεφαλής εξασφαλίζεται απο μια γυάλινη εύτηκτη αμπούλα διαμέτρου 5mm η 3mm που συγκρατείται στο σώμα της κεφαλής με δύο ανοξείδωτες τάπες που στεγανοποιούν με teflon και σπάει με την αύξηση της θερμότητος. Μόλις το εύτηκτο σπάσει ενεργοποιεί τη βαλβίδα που βρίσκεται στο πίσω μέρος της κεφαλής και επιτρέπει τη δίοδο του νερού στο καταιονιστήρα και τη διασπορά του στο χώρο. Το sprinkler θα πρέπει να είναι κατασκευασμένο σύμφωνα με τις απαιτήσεις του NFPA 13 και του EN12845 και να πιστοποιείται από τους διεθνείς οργανισμούς UL/ FM και να φέρει απαραιτήτως σήμανση CE. Τύπος Mod V36 FLUSH with eschutcheon VICTAULIC. HF SPECS for consultants.docx

14 ΑΝΤΙΣΕΙΣΜΙΚΟ ΑΡΜΩΝ ΔΙΑΣΤΟΛΗΣ SWIVEL JOINT VICTAULIC Στους αρμούς διαστολής των κτιρίων, γεφυρών κλπ για την αποφυγή ζημιών των σωλήνων πυρόσβεσης ύδρευσης τοποθετείται το ειδικό διαστολικό swivel joint Victaulic. Το swivel joint αποτελείται από εύκαμπτους αυλακωτούς συνδέσμους τύπου S/75 ή S/77 της Victaulic με πιστοποιημένο για διάρκεια ζωής σωλήνων ελαστικό παρέμβυσμα και τμήματα σιδηροσωλήνα SCH 40 με ειδικά cut groove ends και αντοχή σε πίεση λειτουργίας 35 bar ως εννιαίο σύστημα. Ο υπολογισμός του swivel joint γίνεται αποκλειστικά από την εταιρεία Victaulic και σύμφωνα με τα εκάστοτε στοιχεία που δίνονται από τον Μηχανικό του έργου. HF SPECS for consultants.docx

15 HF SPECS for consultants.docx

16 Σε αντίθετη περίπτωση δεν πιστοποιείται κα δεν ισχύουν οι εγγυήσεις καλής λειτουργίας. Οι παραπάνω τιμές ισχύουν ΜΟΝΟΝ για χρήση συνδέσμους του εργοστασίου VICTAULIC HF SPECS for consultants.docx

17 StrengThin 100 Piping System για συστήματα κλιματισμού-ψύξης Το σύστημα της Victaulic StrengThin 100 μπορεί να χρησιμοποιηθεί σε συστήματα ψύξης κρύο νερό-συστήματα αέρα υπό πίεση χωρίς λάδι με σωλήνες ΙΝΟΧ πάχους 2mm σύμφωνα με ΕΝ από 2 έως 6 και για μεγαλύτερες διατομές με σωλήνες ΙΝΟΧ πάχους τοιχώματος 3mm. Τα εξαρτήματα StrengThin 100 διατίθενται με προαυλακωμένα άκρα έτοιμα προς τοποθέτηση με σταθερούς συνδέσμους Victaulic Style E497. Τα εξαρτήματα θα πρέπει να είναι ΙΝΟΧ σύμφωνα με το ASTM A351/A351M Grade CF8 ή CF8M σφυρήλατο ανοξείδωτο σύμφωνα με EN No (304L) ή EN No (316L). Fitting Type Victaulic Number 90-degree E490 Elbow 45-degree E491 Elbow Tee E492 Reducing Tee E493 Concentric E495 Reducer Cap E496 Adapter E494 and Nipple E494G Flange E498 Adapter Οι διαστάσεις/αποστάσεις των άκρων των εξαρτημάτων αναφέρονται στη βιβλιογραφία της VICTAULIC Submittal Σύνδεσμοι-Ενώσεις: Για τις διαστάσεις από 50mm έως 150mm (2 έως 6 ) οι σύνδεσμοι όπως κατασκευάζονται από την εταιρεία Victaulic αποτελούνται από 2τμχ. ελατού Χυτοσιδήρου σύμφωνα με το ASTM A 536, Grade καταλλήλου χύτευσης ώστε να θηλυκώσουν στις αυλακώσεις StrengThin 100 του συστήματος των σωλήνων και εξαρτημάτων και είναι γαλβανισμένα εν θερμώ ή επιχρισμένα με ειδικό σμάλτο. Οι σύνδεσμοι επίσης πρέπει να παρέχονται με ηλεκτρογαλβανισμένες βίδες & περικόχλια σύμφωνα με το ASTM A449 & ASTM A563/A563M. Το ελαστικό παρέμβυσμα θα πρέπει να είναι απαραιτήτως βαθμού EHP EPDM συνθετικό ελαστικό κατάλληλο για συστήματα νερού με θερμοκρασίες λειτουργίας έως 120 C (250 F). Ο σύνδεσμος θα πρέπει να φέρει πιστοποίηση λειτουργίας 16 bar (1600 kpa) και να είναι απαραίτητα τύπου Άμεσης Τοποθέτησης για να μην χρειάζεται αποσυναρμολόγηση στο εργοτάξιο πριν την τοποθέτηση. Τύπος συνδέσμου Style E497 σταθερός σύνδεσμος Victaulic. HF SPECS for consultants.docx

18 Τρόπος εγκατάστασης: 1) Πρέπει να ακολουθούμε τις οδηγίες εγκατάστασης του συστήματος StrengThin 100 που δημοσιεύονται από την Victaulic. 2) Χρησιμοποιούμε τα κατάλληλα Ράουλα του συστήματος StrengThin 100 που τα προσαρμόζουμε στα μηχανήματα VE-270 ή VE272. 3) Δεν τοποθετούμε το σύστημα με τα παραδοσιακού τύπου Αυλάκια (ΔΕΝ ΕΙΝΑΙ ΚΑΤΑΛΛΗΛΑ). 4) Τα ελαστικά παρεμβύσματα στεγανοποίησης θα πρέπει να είναι κατάλληλα για την εκάστοτε εφαρμογή/λειτουργία του δικτύου και πρέπει να παράγονται από τον κατασκευαστή των συνδέσμων. 5) Εξειδικευμένος/Εκπαιδευμένος αντιπρόσωπος της Victaulic θα πρέπει να παρέχει απαραίτητα εκπαίδευση για την σωστή εφαρμογή του συστήματος στο εργοτάξιο Πρεσσαριστό Σύστημα Σωλήνων και εξαρτημάτων πυρόσβεσης FIRE PRESS FM/VDS Approved Το δίκτυο σωληνώσεων αποτελείται από γαλβανισμένους σιδηροσωλήνες η ανοξείδωτους κατασκευασμένους σύμφωνα με το πρότυπο ΕΝ της εταιρίας FIRE PRESS με σκέτα άκρα που συνδέονται μέσω ειδικών εξαρτημάτων σύσφιξης του ίδιου κατασκευαστή και φέρουν πιστοποίηση σαν ολοκληρωμένο σύστημα για εγκαταστάεις πυρόσβεσης. Το σύστημα είναι σχεδιασμένο για διατομές απο ½ εως 4 και έχει ελεγχθεί και εγκριθεί από όλες τις Αρμόδιες Αρχές όπως, 1)CEA 4001:2009 2)EN )CTE DB S14 4) VDS απο ½ εως 2 ½ for steel and inox 5) FM approved απο ½ εως 2 για σιδηροσωλήνα και απο ½ εως 4 ΙΝΟΧ Η μέγιστη πίεση του συστήματος φθάνει τα 16 bar λειτουργίας. Τα εξαρτήματα του συστήματος είναι γαλβανισμένα Ε-220 και το ελαστικό παρέμβυσμα στεγανοποίησης είναι απο EPDM σύμφωνα με ΕΝ681-1 και ΕΝ681-2 πρότυπο. Η θερμοκρασία λειτουργίας του συστήματος είναι απο -10C εως 110C. Εφαρμόζεται σε δίκτυα πυρόσβεσης υγρού τύπου-ξηρού τύπου και κενού. Για την εφαρμογή του συστήματος δεν χρειάζεται να γίνει καμία προεργασία στο σωλήνα, σπείρωμα η αυλάκωση. Όπου απαιτείται το σύστημα περιλαμβάνει ειδικά διαστολικά εξαρτήματα με τη χρήση διπλού ελαστικού δακτυλίου για την απορρόφηση των συστολοδιαστολών. HF SPECS for consultants.docx

19 1.2 Πυροσβεστικές Φωλιές με ημιάκαμπτο σωλήνα (ΕΝ 671-1) Ενδεικτικός τύπος HYDROFIRE. Οι πυροσβεστικές φωλιές θα αποτελούνται απο μεταλλικά ερμάρια, αυτόνομης η επίτοιχης εγκατάστασης. H ΧΩΡΙΣ ερμάριο, μόνο εξέλικτρο(τύμπανο) με ειδική βάση στήριξης στο τοίχο Το ερμάριο θα κατασκευαστεί απο λαμαρίνα DΚΡ, πάxους 1.5 xλστ. Τουλάχιστον, με τις αναγκαίες ενισxύσεις στις θέσεις στήριξης των περιεxόμενων εξαρτημάτων, πόρτες κλπ. και θα βαφεί με δύο στρώσεις γραφιτούxου μίνιου και επιπλέον, κατα τις εμφανείς επιφάνειές του, με δύο στρώσεις απόxρωσης της εκλογής της επίβλεψης. Ενδεικτικός τύπος HYDROFIRE. Η πόρτα θα φέρει πλαίσιο ακαμψίας, και μάνδαλο (όxι κλειδί) άριστης εμφάνισης, της έγκρισης της επίβλεψης, το οποίο θα ανοίγει εύκολα κατά 180 ο, τουλάχιστον από την μία πλευρά. Θα πρέπει απαραίτητα να φέρει τα εξής. Αγωγό τροφοδότησης 2, με Ειδική αποφρακτική δικλείδα 2" πιστοποιημένη κατα DIN με κεκλιμένη έδρα και επιστόμιο xειρισμού τύπου "Πυροσβεστικής Υπηρεσίας" δεξιόστροφου κλεισίματος που ανοίγει μετά από 3,5 περιστροφές του βάκτρου (κατάλληλη για μη δημιουργία πλήγματος). Θα πρέπει να φέρει ταχυσύνδεσμο τύπου STORZ C σύμφωνα με DIN για σύνδεση με τη πυροσβεστική υπηρεσία (2) Βάννα σφαιρική 16 bar 1 για σύνδεση του ημιάκαμπτου σωλήνα (κατάλληλη για μη δημιουργία πλήγματος). (3) Σωλήνας πυρόσβεσης ημιάκαμπτος κατα ΕΝ 694 διαμέτρου DN 25 μήκους 20m αντοχής πίεσης λειτουργίας 16bar και θράυσης 32 bar. Κατά τα λοιπά απαιτούνται και ισχύουν όσα περιγράφονται στο ΕΝ Κάθε πυροσβεστική φωλιά θα τοποθετηθεί σε ύψος που δείχνεται στα σχέδια απο το δάπεδο και θα σημαίνεται σύμφωνα με την οδηγία ΕΟΚ 92/58 στο εξωτερικό μέρος της πόρτας. Ενδεικτικός τύπος HYDROFIRE. 1,3 ΠΥΡΟΣΒΕΣΤΙΚΕΣ ΦΩΛΙΕΣ ΚΑΤΗΓ. 2 ΜΕ ΕΥΚΑΜΠΤΟ ΣΩΛΗΝΑ(ΜΑΝΙΚΑ TREVIRA ΕΝ671-2). Ενδεικ. Τύπος MANFREDI MOD 74 Οι πυροσβεστικές φωλιές θα αποτελούνται από ένα μεταλλικό ερμάριο διαστάσεων 370X590X190mm κατασκευασμένο σύμφωνα με το EN671/2 κατάλληλο για χωνευτή ή επίτοιχη εγκατάσταση MOD 74 του οίκου MANFREDI. Το ερμάριο θα κατασκευαστεί από λαμαρίνα DKP πάχους 1,5mm βαμμένο με κόκκινο χρώμα RAL 3000 εν θερμώ. Το ερμάριο θα φέρει μπροστινή τζαμένια πόρτα με ένα περιστρεφόμενο φύλλο που θα κλείνει με κατάλληλη χειρολαβή χωρίς κλειδαριά. Στην πυροσβεστική φωλιά θα είναι επικολλημένο επίπεδο πλαστικό με την ένδειξη «Πυροσβεστική Φωλιά». Μέσα στο ερμάριο θα υπάρχει ο εξής εξοπλισμός: Βάνα ορθογωνικής κατασκευής ορειχάλκινη 2 PN16 κατασκευασμένη σύμφωνα με το DIN Στο άκρο της θα έχει ταχυσύνδεσμο τύπου storz C αλουμινίου σύμφωνα με τα DIN ώστε να συνδέεται με τη μάνικα. Πλαστική βάση στήριξης για να υποδέχεται τυλιγμένο/διπλωμένο τον εύκαμπτο σωλήνα.( όχι τύμπανο/ανέμη). HF SPECS for consultants.docx

20 Εύκαμπτο σωλήνα πυροσβέσεως επενδεδυμένο εσωτερικά με ελαστικό, διαμέτρου 1¾ και μήκους 20 μ κατάλληλος για πίεση λειτουργίας 16 BAR.Στα άκρα του θα φέρει ταχυσυνδέσμους τύπου storz C αλουμινίου σύμφωνα με τα DIN Πυροσβεστικός αυλός (ακροφύσιο) εκτοξεύσεως νερού από αλουμίνιο, βαρέως τύπου, ρυθμιζόμενης δέσμης κατασκευασμένο κατά DIN Η διάμετρος του προστομίου του θα αυξάνεται ή θα μειώνεται για να δίνει την δυνατότητα εκτοξεύσεως ευθείας δέσμης και προπετάσματος ύδατος "FOG" δυνάμενο να εκτοξεύσει 380 λίτρα νερού ανά λεπτό, υπό πίεση 4-6 ατμοσφαιρών. Ο πυροσβεστικός αυλός θα φέρει στο ένα άκρο του ταχυσύνδεσμο Φ 1¾ από αλουμίνιο. ΕΡΜΑΡΙΟ ΕΡΓΑΛΕΙΩΝ MANFREDI mod 352 Το ερμάριο εργαλείων και μέσων προστασίας θα είναι κατασκευασμένο απο γαλβανισμένη λαμαρίνα πάχους 1,5mm ηλεκτροστατικά βαμμένη με RAL 3000 και θα έχει διαστάσεις 1450mm Υ x 590mm Π x460mm Β. Η πόρτα θα φέρει ενισχυσμένους μεντεσέδες εσωτερικά του ερμαρίου και μάνδαλο πλαστικό απο HDPE. Η πόρτα θα φέρει επίσης κλειδαριά και ειδική υποδοχή με υαλόθραυστο κάλυμμα για την αποθήκευση του κλειδιού. Το κουτί θα φέρει ειδική βάση για αυτόνομη στήριξη του ιδίου κατασκευαστή ώστε να επιτυγχάνεται η σωστή στήριξη του και η απόλυτη ομοιομορφία του συνόλου. Στο εσωτερικό θα φέρει τον εξής εξοπλισμό 2 μάνικες 1 ¾ χ 30m DIN ατμ λειτουργίας με τους ταχυσυνδέσμους τύπου storz κατα DIN Ακροφύσιο αλουμινίου 2 ρυθμιζόμενο σε 3 θέσεις DIN Γαντζόκλειδα για την εφαρμογή των storz στο υδροστόμιο πεζοδρομίου Κλειδί χειρισμού του υδροστομίου ΕΝΔΕΙΚΤΙΚΟΣ ΤΥΠΟΣ MOD 352 MANFREDI ΒΑΣΗ ΑΥΤΟΝΟΜΗΣ ΣΤΗΡΙΞΗΣ ΕΡΜΑΡΙΟΥ MANFREDI. Όπου απαιτείται η αυτόνομη στήριξη του ΕΡΜΑΡΙΟΥ CE74 θα πρέπει απαραιτήτως να χρησιμοποιείται η ειδική μεταλλική βάση στήριξης MOD 134 T από λαμαρίνα DKP πάχους 1,5mm χρωματισμένο με κόκκινο χρώμα RAL 3000 διαστάσεων 850X200X110mm κατασκευασμένο από το κατασκευαστή του ερμαρίου για απόλυτη ομοιομορφία του συνόλου. HF SPECS for consultants.docx

21 ΒΑΛΒΙΔΕΣ ΕΞΙΣΟΡΡΟΠΗΣΗΣ ΔΙΚΤΥΩΝ ΘΕΡΜΑΝΣΗΣ ΚΑΙ ΚΛΙΜΑΤΙΣΜΟΥ OVENTROP ΓΕΡΜΑΝΙΑΣ 1.1 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Η Βαλβίδα εξισορρόπησης PN25 (Νερό ph 6,5-10) (DN 65> PN 16) κατασκευάζεται κατά DIN EN 10226, και είναι κατάλληλη για θερμοκρασίες λειτουργίας -20 C έως 150 C (όχι για εφαρμογή ατμού). Έχουν χρωματική ένδειξη για την προσαγωγή και την επιστροφή του δικτύου (πλην DN 65). Το σώμα και η κεφαλή της βαλβίδας εκατασκευάζονται από σφυρήλατο ορείχαλκο Rg5, ο κώνος και ο σκελετός από ορείχαλκο (MS-EZB), ο κώνος στεγανοποιείται με διπλό O-RING (λάστιχο) απο PTFE,. Η Βαλβίδα ελέγχεται και είναι πιστοποιημένη από το Γερμανικό ινστιτούτο DVGW. 1.2 ΛΕΙΤΟΥΡΓΙΑ Οι βαλβίδες εξισορρόπησης OVENTROP χρησιμοποιούνται σε εγκαταστάσεις ζεστού νερού δικτύων θέρμανσης και κλιματισμού και επιφέρουν την υδραυλική ισορροπία στο δίκτυο. Οι ρυθμίσεις σε κάθε βαλβίδα υπολογίζονται μέσω ενός ειδικού διαγράμματος. Η επιλεγμένη ρύθμιση μπορεί να αναγνωσθεί σε δυο σημεία πάνω στην βαλβίδα, στην βασική κλίμακα και στην πιο ψηλή ρύθμισης κλίμακα. Υπάρχουν δυο ειδών εκδόσεις στις βαλβίδες OVENTROP, η πρώτη έχει δύο υποδοχές/εισόδους για βελόνες μέτρησης παροχής μέσω ενός μικρουπολογιστή και η άλλη χωρίς εισόδους. Στη δεύτερη ο υπολογισμός της παροχής γίνεται μόνο με το ειδικό διάγραμμα Η εφαρμογή των βαλβίδων γίνεται τόσο στην προσαγωγή όσο και στην επιστροφή των δικτύων. Κατά την τοποθέτηση των βαλβίδων πρέπει να προσεχθεί να είναι σύμφωνα με την ροή του υγρού (υπάρχει ένδειξη βέλους κατεύθυνσης). Επίσης πριν την βαλβίδα πρέπει να τοποθετηθεί ένα ίσο κομμάτι σωλήνα με L=3x και πίσω από την βαλβίδα ένα ίσο κομμάτι L=2X. Τα διαγράμματα παροχής ισχύουν για τις βαλβίδες που τοποθετούνται τόσο στην προσαγωγή όσο και στην επιστροφή των δικτύων. 1.3 ΠΡΟΤΕΡΗΜΑΤΑ Χρησιμοποιώντας τις βαλβίδες εξισσορόπησης OVENTROP έχουμε τα εξής προτερήματα Εύκολη τοποθέτηση και ρύθμιση της βαλβίδας Ένα όργανο μέτρησης για πέντε λειτουργίες : 1. Προρύθμιση 2. Μέτρηση 3. Φραγμός 4. Γέμισμα 5. Άδειασμα Είναι κατάλληλο για πόσιμο νερό αφού είναι από σφυρήλατο ορείχαλκο Πολύ χαμηλή πτώση πίεσης λόγω της διαγώνιας θέσης του ρυθμιστή. Ακριβής μέτρηση και ρύθμιση Κλείδωμα της ρύθμισης μέσω ειδικής βίδας Ενδεικτικοί τύποι Oventrop Hydrocontrol R και G. HF SPECS for consultants.docx

22 ΣΥΣΤΗΜΑ ΣΩΛΗΝΩΝ PP-R (ΠΟΛΥΠΡΟΠΥΛΕΝΙΟΥ) ΠΡΑΣΙΝΟΥ ΧΡΩΜΑΤΟΣ ΓΙΑ ΔΙΚΤΥΑ ΥΔΡΕΥΣΗΣ & ΚΛΙΜΑΤΙΣΜΟΥ WEFATHERM GMBH ΓΕΡΜΑΝΙΑΣ Το σύστημα σωλήνων ύδρευσης και κλιματισμού της εταιρίας WEFATHERM GMBH αποτελείται από σωλήνες κατασκευασμένους απο PP-R (POLYPROPYLENE-RANDOM- COPOLYMERE) και παράγονται σε μήκη 4 μέτρων, μίας στρώσης ( 1 ης γενιάς) η τριών στρώσεων με τη μεσαία στρώση PP-R αναμειγμένο με ίνες υάλου(3 ης γενιάς), οι οποίοι κατασκευάζονται σύμφωνα με DIN 8077 / 8078 της από 9/01/2008 & EN ISO Η γκάμα παραγωγής των σωλήνων κατατάσσεται σύμφωνα με το ισχύον DIN 8077 σε SDR. ( η επιλογή πάχους υλικού σύμφωνα με PN έχει καταργηθεί) H επιλογή του σωστού SDR για τη μελέτη του έργου γίνεται μόνον, βάσει των δεδομένων του έργου( θερμοκρασία λειτουργίας δικτύου & απαιτούμενη διάρκεια ζωής του ) και σε σχέση με ΤΟ ΠΑΡΑΚΑΤΩ ΠΙΝΑΚΑ DIN 8077 Ο πίνακας οδηγεί τελικά στο ιδανικό SDR και επομένως στα επιθυμητά πάχη των σωλήνων που θα χρησιμοποιηθούν. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΥΛΙΚΟΥ ΠΥΚΝΟΤΗΤΑ 905 kg/m3 ISO 1183 Melt Flow Rate (230 C/2,16 kg) 0,30 g/10min ISO 1133 ΕΛΑΣΤΙΚΟΤΗΤΑ (2 mm/min) 800 MPa ISO 178 Tάσις δυσκαμψίας (1 mm/min) 900 MPa ISO 527 Καταπόνησις εξ εφελκυσμού (50 mm/min) 13,5 % ISO Τάσις Εφελκυσμού (50 mm/min) 25 MPa ISO Θερμική Αγωγιμότητα 0,24 W/(m K) DIN Η σύνδεση των μερών του συστήματος γίνεται με τη μέθοδο θερμικής αυτοσυγκόλησσης, σύμφωνα με τις δημοσιευμένες τεχνικές οδηγίες του εργοστασίου κατασκευής. Απαγορεύεται η εν θερμώ επεξεργασία των σωλήνων με σκοπό την κάμψη τους. ΕΞΑΡΤΗΜΑΤΑ Υπάρχει ευρεία γκάμα εξαρτημάτων που κατασκευάζονται σύμφωνα με το DIN EN που καλύπτει όλες τις ανάγκες εφαρμογής του συστήματος. Στις διατομές εως Φ 160 παράγονται με πάχη τοιχώματος ως SDR 5 και για μεγαλύτερες διαστάσεις με πάχη σύμφωνα με SDR 7.4&SDR 11.Ιδιαίτερα τα τερματικά με ορείχαλκο κατασκευάζονται με ορείχαλκο τύπου CuZn36Pb2ASμη επιχρωμιωμένο σύμφωνα με την τελευταία οδηγία της Ευρωπαϊκής HF SPECS for consultants.docx

23 Ένωσης.Το ιδιαίτερο χαρακτηριστικό αυτού του ορείχαλκου είναι ότι δεν οξειδώνετε. *Θερμική αγωγιμότητα 20C ΡΡ λ = 0,24W/mΚ *Οικολογικά φιλικό. Το υλικό ανακυκλώνεται 100%. HF SPECS for consultants.docx

24 ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΕΛΕΓΧΟΥ Γερμανίας : DVGW DW-8206 AU 2133 DVGW DW-8501 BO 6127 DVGW DW-8201 AU 2132 SKZ A 356 Άλλα : WATERMARK AENOR TUV EMI SANROS(PCT) STANDARDS AUSTRALIA OVGW WRAS Πιστοποιητικό υγιεινής ότι το υλικό είναι κατάλληλο για δίκτυα πόσιμου νερού. Επί πλέον υπάρχει και έλεγχος από ανεξάρτητο ινστιτούτο υγιεινής ότι δεν διαφεύγουν ίνες υάλου στο δίκτυο. ΣΩΛΗΝΕΣ ΣΥΜΦΩΝΑ ΜΕ DIN 8077 / 8078 της από 9/01/2008 Οι εταιρία WEFATHERM παράγει τις κάτωθι σωλήνες: WEFATHERM σωλήνες μιάς στρώσης SDR 11 WEFATHERM σωλήνες μιάς στρώσης SDR 7,4 WEFATHERM σωλήνες μιάς στρώσης SDR 6 WEFATHERM σωλήνες Stabi SDR 6, ανθεκτικός σε UV WEFATHERM σωλήνες ινών υάλου (fiber) SDR 7,4 (SDR 6 σωλήνες ινών υάλου (fiber με έλεγχο εργοστασιακής νόρμας) ΣΩΛΗΝΕΣ ΙΝΩΝ ΥΑΛΟΥ (FIBΕR) SDR 7,4 Η εταιρία Wefatherm σε συνεργασία με το ιδιωτικό εργαστήριο πλαστικών του ομίλου, εξέλιξε ένα καινούργιο σύνθετο σώμα ινών που αποτελεί επαναστατική βελτίωση στον τομέα των σωλήνων PP-R. Συντελεστής διαστολής α= 0,035mm/m * K Ο σωλήνας αποτελείται από τρείς στρώσεις. Εσωτερικά και εξωτερικά υπάρχει στρώση με PP-R και ενδιάμεσα μια στρώση με PP-R αναμειγμένων με ίνες υάλου. HF SPECS for consultants.docx

25 ΠΛΕΟΝΕΚΤΗΜΑΤΑ : *Μειωμένη κατά 75% γραμμικής διαστολής όταν οι γραμμές τοποθετούνται εξωτερικά (κρεμαστές). *Μεγάλη ακαμψία με αποτέλεσμα μεγαλύτερα μήκη στήριξης. *Μεγαλύτερη αντοχή σε θερμοκρασία. *Μεγαλύτερη αντοχή σε πίεση. *20% μεγαλύτερη ροή ύδατος. *Δεν αναπτύσσεται άλγος. *Υγειονομικά εγκεκριμένο. *Χωρίς επιπλέον εργασία που απαιτείται στους σωλήνες stabi. ( με φύλο αλουμινίου ΣΩΛΗΝΕΣ ΙΝΩΝ υάλου (Fiber) ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ / ΠΑΧΗ ΤΟΙΧΩΜΑΤΩΝ Σωλήνες fiber SDR 7,4 20 x 2.8mm 25 x 3.5mm 32 x 4.4mm 40 x 5.5mm 50 x 6.9mm 63 x 8.6mm 75 x 10.3mm 90 x 12.3mm 110 x 15.1mm 125 x 17.1mm 160 x 21,9mm 200 x 18.2mm SDR x20.5mm SDR x22.7mm SDR χ28,6mm SDR 11 ΣΥΓΚΡΙΣΗ ΣΩΛΗΝΩΝ ΧΑΛΚΟΥ / ΣΩΛΗΝΩΝ FΙBER Διάσταση εσωτερική διάμετρος Διάμετρος εσωτερική διάμετρος 18x1mm 16 20x2.8mm 14,4 22x1mm 20 25x3.5mm 18 28x1,5mm 25 32x4,4mm 23 35x1,5mm 32 40x5,5mm 28,8 42x1,5mm 39 50x6,9mm x2mm 50 63x45,6mm 45,6 64x2mm 60 75x10,3mm ,1mm 72,1 90x12.3mm 65 88,9mm 84,9 110x15,1 79,6 125x17,1 90, HF SPECS for consultants.docx

26 PIPE LIFE ΠΡΟΔΙΑΓΡΑΦΕΣ ΣΩΛΗΝΩΝ MASTER 3 ( ΤΥΠΟΥ SILENT) Γενικά Πρόκειται για σωλήνες τριών στρωμάτων από πολυπροπυλένιο, οι οποίοι παράγονται σύμφωνα με τις Ευρωπαικές προδιαγραφές ΕΝ Το εσωτερικό στρώμα παράγεται από συμπολυμερές πολυπροπυλένιο (PP-CO) σε λευκό χρώμα. Το μεσαίο στρώμα παράγεται από πολυπροπυλένιο ενισχυμένο με μεταλικά στοιχεία. Το εξωτερικό στρώμα παράγεται από συμπολυμερές πολυπροπυλένιο (PP-CO) σε καφέ χρώμα. Εσωτερικό Στρώμα PP-CO Μεσαίο Στρώμα PP-MVl Eξωτερικό Στρώμα PP-CO Η δομή αυτή των σωλήνων MASTER 3 εξασφαλίζει μεγάλη ακαμψία δακτυλίου (ring stiffness), υψηλές ηχομονωτικές ιδιότητες και μεγάλη αντοχή στην κρούση. Ασφαλώς εξασφαλίζονται και τα πλεονεκτήματα των κλασσικών σωλήνων πολυπροπυλενίου όπως εύκολη τοποθέτηση, τέλεια εφαρμογή & στεγανοποίηση, συμβατότητα με άλλα δίκτυα, εξαιρετική αντοχή σε χημικές ουσίες και υψηλή αντοχή στην κρούση. HF SPECS for consultants.docx

27 Τεχνικά Χαρακτηριστικά Πρότυπο Χρώμα Υλικό Κατηγορία Παραγωγής Σωλήνες ΕΝ 1451 RAL 8012/RAL9011/RAL9003 PP-CO/PP-MV/PP-CO BD Εξαρτήματα ΕΝ 1451 RAL 8012 PP-H B Οι σωλήνες έχουν ενσωματωμένο σύνδεσμο με προσαρμοσμένο ελαστικό δακτύλιο στεγανότητας. Ο ελαστικός δακτύλιος παράγεται από συνθετικό ελαστικό SBR (Στυρενίου/Βουταδιενίου), σύμφωνα με τις προδιαγραφές DIN 4060 και ΕΝ 681 Μέρος 1 και με σκληρότητα Shore Α 60+/- 5. Διαστατικά Ονομαστική Διάμετρος Ελάχιστο Πάχος Τοιχώματος Διαστατικά Μούφας - Ευθέου Άκρου Dn e min Α min B min C max L 1,min mm mm mm mm mm mm HF SPECS for consultants.docx

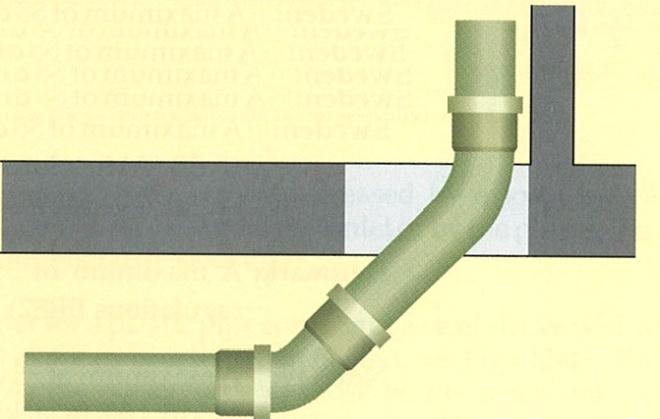

28 ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ Τοποθέτηση σωλήνων Για την σωστή τοποθέτηση των συστημάτων MASTER 3 οι σωλήνες πρέπει να κόβονται χρησιμοποιώντας τις κατάλληλες συσκευές. Συνιστάται η χρήση ενός οδηγού κοπής, έτσι ώστε η διατομή να είναι κάθετη στον άξονα του σωλήνα. Μετά την κοπή θα πρέπει να καθαρίζονται οι άκρες (εσωτερικά και εξωτερικά πχ με την χρήση ενός μαχαιριού) για να φεύγουν τα γρέζια. Μετά την κοπή θα πρέπει να φρεζάρονται οι άκρες σε γωνία 15 ο. Το μήκος της φρέζας πρέπει να είναι σύμφωνα με τον παρακάτω πίνακα : Διάμετρος Φ mm Μήκος Φρέζας Σύνδεση σωλήνων και εξαρτημάτων Η σύνδεση των σωλήνων με τα εξαρτήματα γίνεται με ενσωματωμένο σύνδεσμο (μούφα) που έχει προσαρτημένο ελαστικό δακτύλιο στεγανότητας. Το ελεύθερο άκρο του σωλήνα και η μούφα πρέπει να καθαρίζονται και για την καλύτερη εφαρμογή το ελεύθερο άκρο του σωλήνα πρέπει να αλείφεται με ειδικό λιπαντικό. Αρχικά το ελεύθερο άκρο τοποθετείται μέσα στην μούφα μέχρι να τερματίσει. Εν συνεχεία ο σωλήνας σημαδεύεται στο σημείο του άκρου της μούφας και μετά πρέπει να τραβηχθεί έξω έτσι ώστε το σημείο που σημαδεύτηκε να απέχει περίπου 10 mm από την άκρη της μούφας. Στην περίπτωση κάθετης τοποθέτησης, θα πρέπει ο σωλήνας να συγκρατείται αμέσως μετά την τοποθέτηση με τους κατάλληλους δακτυλίους στήριξης (στηρίγματα τοίχου) ώστε να αποφεύγονται κάποιες μετατοπίσεις των συνδέσεων των σωλήνων και να διατηρηθεί η απόσταση των 10 mm όπως αναφέρθηκε παραπάνω. Αυτή η απόσταση είναι απαραίτητη προκειμένου να λαμβάνονται υπόψη οι μεταβολές μήκους (συστολές/διαστολές) λόγω της μεταβολής θερμοκρασίας (ΔΤ). Ο συντελεστής θερμικής διαστολής του ΡΡ είναι : 0,09 mm/mk (πχ ΔΤ=30 ο C, Μήκος=2 m Μεταβολή μήκους= 5,4 mm). Τα συστήματα σωληνώσεων MASTER 3 λόγω της υψηλής αντοχής τους σε διαλυτικά μέσα δεν μπορούν να κολληθούν με κόλλα. 1.8 Στήριξη και Απόσταση δακτυλίων στήριξης Η στήριξη των σωλήνων με την χρήση δακτυλίων στήριξης ακριβώς στο τέλος της μούφας του σωλήνα θα πρέπει να γίνεται με τέτοιο τρόπο ώστε να αποφεύγεται η μετατόπιση των συνδέσεων. Για τα συστήματα σωληνώσεων MASTER 3 συνιστάται η χρήση δακτυλίων στήριξης που καθορίζονται από την εξωτερική διάμετρο και περιβάλλουν ολόκληρο τον σωλήνα περιμετρικά. Συνιστάται να χρησιμοποιούνται δακτύλιοι στήριξης με εσωτερικά HF SPECS for consultants.docx

29 παρεμβύσματα (όχι από PVC). Στην περίπτωση κατά την οποία χρησιμοποιούνται δακτύλιοι στήριξης χωρίς εσωτερικά παρεμβύσματα τότε θα πρέπει οι εσωτερικές επιφάνειες τους να γυαλίζονται για να μην έχουν διαφορές προεξοχές που μπορούν να τραυματίσουν τον σωλήνα. Στις οριζόντιες τοποθετήσεις σωλήνων για το καλύτερο δυνατό αποτέλεσμα η απόσταση μεταξύ των δακτυλίων στήριξης δεν θα πρέπει να είναι μεγαλύτερη από 13 φορές την διάμετρο του σωλήνα. Στις κατακόρυφες τοποθετήσεις η μέγιστη δυνατή απόσταση δεν πρέπει να υπερβαίνει τα 2 μέτρα. Στις συνδέσεις με εξαρτήματα θα πρέπει να χρησιμοποιείται δακτύλιος στήριξης μετά την μούφα σύνδεσης. Οι δακτύλιοι στήριξης θα πρέπει να είναι τα σταθερά σημεία του δικτύου, να συγκρατούν τους σωλήνες και να εμποδίζουν την άμεση μετακίνηση τους. Στον παρακάτω πίνακα δίνονται ενδιεκτικά οι αποστάσεις στήριξης σωλήνων ανάλογα με την διάμετρο τους: Διάμετρος (mm) Απόσταση Στηριγμάτων (mm) Εγκατάσταση & Ηχομόνωση Στην ηχοπροστασία των κτιρίων διακρίνονται δύο είδη ήχων. Tο πρώτο είδος ονομάζεται "αερόφερτος ήχος". Δημιουργείται στον αέρα ενός χώρου, μεταδίδεται δια του αέρα, προσβάλει τις διαχωριστικές επιφάνειες του χώρου, τις διαπερνά και εν συνεχεία μεταδίδεται και πάλι δια του αέρα, στους γειτονικούς χώρους. Tο δεύτερο είδος ονομάζεται "κτυπογενής ήχος". Δημιουργείται με το κτύπημα ενός σώματος πάνω στην επιφάνεια ενός χωρίσματος (δαπέδου) του χώρου. Από το κτύπημα (περπάτημα) δημιουργείται ήχος μέσα στη μάζα του χωρίσματος, ο οποίος αφού το διαπεράσει μεταδίδεται στον γειτονικό χώρο (κυρίως στον από κάτω) δια του αέρα. Η προστασία από αερόφερτους ήχους αφορά κυρίως στα κατακόρυφα χωρίσματα του κτιρίου (τοίχοι, πόρτες, παράθυρα) ενώ η προστασία από κτυπογενείς ήχους αφορά κυρίως στα οριζόντια χωρίσματα του κτιρίου (δάπεδα). Για τα κατακόρυφα χωρίσματα (τοίχοι, πόρτες, παράθυρα) οι κανονισμοί θέτουν απαιτήσεις για προστασία από αερόφερτους ήχους, ενώ για τα οριζόντια χωρίσματα (δάπεδα, οροφές) θέτουν απαιτήσεις για προστασία από κτυπογενείς και αερόφερτους ήχους ταυτόχρονα (δύο παράλληλες απαιτήσεις). Οι εγκαταστάσεις αποχέτευσης δημιουργούν κτυπογενής ήχους και αερόφερτους ήχους. Στις εγκαταστάσεις που υπάρχουν υψηλές ηχομονωτικές απαιτήσεις είναι απαραίτητο να ληφθούν ειδική μέριμνα κατά την σχεδίαση και εγκατάσταση του συστήματος αποχέτευσης. Η δομή του συστήματος (σωλήνα-εξάρτημα) μειώνει την δημιουργία των αερόφερτων ήχων και η σχεδίαση της εγκατάστασης (χρήση συγκεκριμένων εξαρτημάτων, ειδικών στηργιμάτων) μειώνουν την δημιουργία κτυπογενών ήχων, HF SPECS for consultants.docx

30 Το σύστημα Master 3 είναι πιστοποιημένο από το Γερμανικό οργανισμό Fraunhofer ως προς τις ηχομονωτικές ιδιότητες του με μέγιστη στάθμη θορύβου μετρημένη σε εργαστηριακές συνθήκες 22,9 db(a) με ροή ρευστού 4l/sec. Στηρίγματα Ηχομονωτικής εγκατάστασης Είναι απαραίτητο η χρησιμοποίηση μεταλλικών στηριγμάτων με ελαστικό παρέμβυσμα. Τα στηρίγματα πρέπει να στερεώνονται σε σταθερά στοχεία της δόμησης όπως ο τοίχος ή στο φέροντα οργανισμό και όχι σε τσιμεντοσανίδες, σε σοβά κλπ. Οι αποστάσεις μεταξύ των στηρίξεων πρέπει να είναι ομοιόμορφες σύμφωνα με τις οδηγίες της σχετικής παραγράφου του παρόντος. Σχεδίαση συστήματος αποχέτευσης Η σχεδίαση του συστήματος παίζει σημαντικό ρόλο στην ηχομόνωση. Θα πρέπει να αποφευχθούν οι γρήγορες αλλαγές στην ροή του ρευστού του συστήματος καθώς αυτός ο παράγοντας επιδρά στην δημιουργία ήχου. Έτσι για παράδειγμα θα πρέπει να χρησιμοπιιούνται 2 γωνίες 45 μοιρών αντί μιας 87,5 μοιρών ή και ακόμη 3 γωνίες 30 μοιρών αντί μιας 87,5 μοιρών. Σε ειδικές περιπτώσεις που απαιτούνται ακόμη μικρότερες στάθμες θορύβου (υψηλές ηχομονωτικές ιδότητες) είναι πλέον απαραίτητη η χρήση ειδκών υλικών. Στον παρακάτω πίνακα δίνεται επιγραμματικά η επίδραση στην στάθμη θορύβου χρησιμοποιώντας διάφορα υλικά για την επικάλυψη των κάθετων σωληνώσεων διατομής Φ110, με βαθμό πλήρωσης 1 και ταχύτητα ρευστού 0,16 m/sec. Τύπος Δομής Χαρακτηριστικά Δομής Μείωση Θορύβου 50mm πετροβάμβακας πυκνότητας 125 kg/m² db(a) 13mm γυψοσανίδα db(a) 13mm γυψοσανίδα & 50mm πετροβάμβακας πυκνότητας 125 kg/m² db(a) HF SPECS for consultants.docx
