1 valentin DRUCKSYSTEME DPM IV Πλήθος παραλλαγών χωρίς όριο Ποιότητα. Παράδοση. Πρωτοπορία

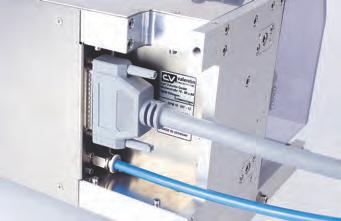

2 DPM IV DPM IV άμεση εκτύπωση για όλα και για όλους. Με την περαιτέρω ανάπτυξη του DPM IIIxi και τη μετεξέλιξή του σε DPM IV, ένας από τους πιο ευέλικτους και ακριβέστερους άμεσους εκτυπωτές θερμικής μεταφοράς, μόλις τελειοποιήθηκε ακόμη περισσότερο. Οι διαστάσεις του βελτιωμένου και σταθερότερου μηχανισμού εκτύπωσης είναι πανομοιότυπες με εκείνες του προηγούμενου. Κι αυτό σημαίνει ότι η συσκευή που χρησιμοποιούσατε μέχρι τώρα μπορεί εύκολα να αντικατασταθεί από την πρόσφατα αναπτυχθείσα, ταχύτερη έκδοση. Το νέο DPM IV ξεχωρίζει χάρη στην πολύ πιο σύγχρονη σχεδίασή του. Οι κύριες καινοτομίες είναι η τυπική οθόνη αφής 7, η οποία επιτρέπει τον έξυπνο χειροκίνητο χειρισμό της συσκευής και τη μείωση των παρελκόμενων σε ένα μόνο καλώδιο σύνδεσης. Η αύξηση της πίεσης και της ταχύτητας επιστροφής, επιτρέπουν την επίτευξη ακόμη μεγαλύτερου αριθμού κύκλων. Σε συνδυασμό με τη βελτιστοποίηση της ζώνης μεταφοράς, το DPM IV είναι απαραίτητο για κάθε σύστημα παραγωγής και συσκευασίας. Ο έλεγχος του DPM IV εντυπωσιάζει με τη διαισθητική επιφάνεια χειρισμού με πλήκτρα με σύμβολα και έγχρωμη οθόνη αφής 7 με προεπισκόπηση για έλεγχο του Layout. Με το νέο πλαίσιο εγκατάστασης, η μονάδα ελέγχου μπορεί να τοποθετηθεί σχεδόν οπουδήποτε. Εμπνευσμένη διάταξη κελύφους Η λογικά σχεδιασμένη διάταξη κελύφους δημιουργεί πολλαπλές δυνατότητες για τον οδηγό καλωδίου. Αν ο χώρος είναι ασφαλής, το καλώδιο μπορεί να δρομολογηθεί προς τα επάνω, προς τα κάτω ή προς το πλάι. Οι ηλεκτρικές και πνευματικές συνδέσεις είναι τοποθετημένες έτσι ώστε να είναι εύκολα προσβάσιμες, γεγονός που επιτρέπει την άψογη δρομολόγηση της καλωδίωσης. Ελάχιστα έξοδα λειτουργίας Το DPM IV είναι συνώνυμο των κορυφαίων αποτελεσμάτων με χαμηλό κόστος λειτουργίας. Η υψηλή ευκαμψία και η βέλτιστη χρήση του ιμάντα μεταφοράς σε συνδυασμό με το τεράστιο μήκος του ιμάντα μειώνουν στο ελάχιστο τους χρόνους εκτός λειτουργίας, π.χ. κατά τη διάρκεια της αλλαγής ιμάντα μεταφοράς. Οι συνέπειες είναι μικρότερη κατανάλωση υλικών - και συνεπώς λιγότερα έξοδα. Ενσωμάτωση σε εγκαταστάσεις συσκευασίας Χάρη στις ποικίλες λείες πλάκες αντιστήριξης ακριβείας, ένα προαιρετικό φρένο για την περίπτωση μη οριζόντιας εγκατάστασης και το νέο πλαίσιο εγκατάστασης / τις νέες λύσεις στεγανοποίησης για τα ηλεκτρονικά συστήματα ελέγχου, η απλή ενσωμάτωση στις εγκαταστάσεις συσκευασίας είναι ευκολότερη από ποτέ.

3 ΤΕΧΝΙΚΆ ΣΤΟΙΧΕΊΑ DPM IV 53 DPM IV 107 DPM IV 128 Εκτύπωση Μέγιστο πλάτος εκτύπωσης 53,3 mm 106,6 mm 128 mm Μήκη εκτύπωσης 140 mm, 240 mm, 340 mm, 447 mm, 570 mm, 630 mm Ταχύτητα εκτύπωσης mm/s Ταχύτητα επιστροφής mm/s Ανάλυση εικόνας 300 dpi 300 dpi 300 dpi Κεφαλή εκτύπωσης Έκκεντρος τύπος Έκκεντρος τύπος Έκκεντρος τύπος Μετρήσεις (Πλάτος x ύψος x βάθος) Μηχανισμός εκτύπωσης (συμπερ. του καλύμματος) 1 Βάρος Μηχανισμός εκτύπωσης Καλώδιο σύνδεσης Εκπομπή ήχου (απόσταση μέτρησης 1 m) (Μήκος εκτύπωσης mm) x 188 mm x 265 mm 314 mm x 230 mm x 80 mm (χωρίς σωλήνες σύνδεσης) (Μήκος εκτύπωσης mm) x 188 mm x 320 mm περ kg (ανάλογα με το μήκος/πλάτος εκτύπωσης) περ. 5,5 kg (χωρίς σωλήνες σύνδεσης) περ. 0,85 kg (Μηχανισμός εκτύπωσης ) (Μήκος εκτύπωσης mm) x 188 mm x 340 mm Μέση στάθμη ηχητικής ισχύος 75 db(a) 75 db(a) 75 db(a) Κορδέλα μετάδοσης Έγχρωμη σελίδα Μέσα ή έξω Μέσα ή έξω Μέσα ή έξω Μέγιστη διάμετρος ρολού 85 mm 85 mm 85 mm Διάμετρος πυρήνα 25,4 mm / 1 25,4 mm / 1 25,4 mm / 1 Μέγιστο μήκος 450 m 450 m 450 m Μέγιστο πλάτος 55 mm 110 mm 130 mm Βασική διασύνδεση Σειριακή RS-232C (έως Μπωντ) USB 2.0 High Speed Slave Ethernet 10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP 2 x USB Master Υποδοχή για εξωτερικό USB πληκτρολόγιο και κάρτα μνήμης Φορτία σύνδεσης Πνευματική σύνδεση Το ελάχιστο 6 εντελώς στεγνά και απολιπασμένα Τυπική κατανάλωση αέρα* 150 ml/min 300 ml/min 300 ml/min * Διαδρομή 1,5 mm, 150 παλμοί/λεπτό 6 bar πίεση λειτουργίας Ονομαστική τάση V AC / Hz Ονομαστικό ρεύμα 230 V AC / 1,5 A 110 V AC / 3 A Αξιολόγηση ασφαλείας 2x T4A 250 V Προϋποθέσεις λειτουργίας Θερμοκρασία λειτουργίας 5 40 C Σχετική υγρασία Μέγιστο 80% (όχι συμπυκνωμένα) Γραμματοσειρές Είδη γραμματοσειρών 6 Bitmap Fonts I 8 ανυσματικά τυπογραφικά στοιχεία / TrueType τυπογραφικά στοιχεία I 6 αναλογικά τυπογραφικά στοιχεία I Περαιτέρω είδη γραμματοσειρών κατ απαίτηση Σύνολο χαρακτήρων Windows 1250 έως 1257, DOS 437, 850, 852, 857 I Υποστηρίζονται όλοι οι δυτικοευρωπαϊκοί, ανατολικοευρωπαϊκοί, λατινικοί, κυριλλικοί, ελληνικοί και αραβικοί χαρακτήρες / Περισσότεροι χαρακτήρες κατ απαίτηση Τυπογραφικά στοιχεία Bitmap Μέγεθος σε πλάτος και ύψος 0, 8 5, 6 I Συντελεστής μεγέθυνσης 2 9 I Προσανατολισμός 0, 90, 180, 270 ανυσματικά τυπογραφικά στοιχεία / TrueType τυπογραφικά στοιχεία Ιδιότητες γραμματοσειράς Απόσταση χαρακτήρων Barcodes 1D Barcodes 2D Barcodes GS1 Barcodes 1 = πανομοιότυπα με το DPM IIIxi BITSTREAM I Μέγεθος σε πλάτος και ύψος 1 99 mm Συντελεστής μεγέθους χωρίς επίπεδα I Προσανατολισμός 360 προοδευτικά από 90 Εξαρτώμενα από το είδος της γραμματοσειράς - παχιά, πλάγια, αντίστροφα, κάθετα Μεταβλητός CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN 7 Code, PZN 8 Code, UPC-A, UPC-E Aztec κωδικ, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated Όλοι οι Barcodes έχουν μεταβλητό ύψος, μοντούλ και αναλογία I Προσανατολισμός 0, 90, 180, 270 Κατ επιλογήν δυαδικό ψηφίο ελέγχου και ευκρινή εκτύπωση

4 ΒΙΟΜΗΧΑΝΙΚΌ ΣΧΈΔΙΟ Μηχανισμός εκτύπωσης, Δεξιά έκδοση Drucklänge (X) Print length (X) Gerätelänge (Y) Machine length (Y) Το DPM IV διατίθεται και σε αριστερή έκδοση (κατοπτρισμένη) Όλα τα στοιχεία σε χιλιοστά Επιφυλασσόμαστε για τυχόν τεχνικές αλλαγές

5 DPM IV αμεσότητα. ακρίβεια. ταχύτητα > Έγχρωμη οθόνη 7 Touchscreen > περισσότερες από 20 διαθέσιμες παραλλαγές > μόνο ένα καλώδιο σύνδεσης > έξοδος καλωδίου επάνω, πίσω, πλευρικά > βελτιστοποίηση ιμάντα μεταφοράς > ταχύτητα εκτύπωσης έως 500 mm/s > διαστάσεις συμβατές με το DPM IIIxi > Ένδειξη υπολοίπου μελανοταινίας γαι γρήγορη αλλαγή χρώματος > Όλες οι συνήθεις βασικές διασυνδέσεις για γρήγορη ανταλλαγή δεδομένων > Επιφάνεια χειρισμού με διαισθητικά γραφικά με κουμπιά με σύμβολα > Οθόνη WYSIWYG με προεπισκόπηση για έλεγχο του Layouts
