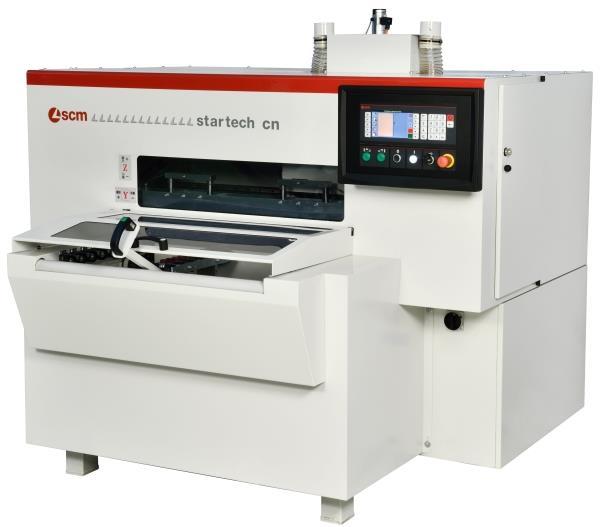

1 SADIMAC AE 17 Ο χλμ Θεσσαλονικης Κιλκις Μελισσοχωρι Τ.Θ.55 Α.Φ.Μ: Δ.Ο.Υ:ΦΑΕ ΘΕΣΣΑΛΟΝΙΚΗΣ τηλ: fax: sadimac@otenet.gr web site : CNC ΜΗΧΑΝΗ ΤΡΥΠΗΜΑΤΟΣ ΚΑΙ ΓΚΙΝΙΣΙΑΣ STARTECH CN 1

2 ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΥΕΛΙΚΤΗ ΚΑΙ ΠΡΟΣΑΡΜΟΣΜΕΝΗ ΠΑΡΑΓΩΓΗ ΜΕ ΜΕΓΑΛΗ ΤΑΧΥΤΗΤΑ ΚΑΙ ΑΚΡΙΒΕΙΑ ΑΡΙΘΜΙΤΙΚΟΣ ΕΠΕΞΕΡΓΑΣΤΗΣ ΜΕ 7 ΕΓΧΡΩΜΟ DISPLAY ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΞΟΝΕΣ Startech CN Μέγιστες διαστάσεις πάνελ X-Y-Z mm 3050 x 800 x 50 Ελάχιστες διαστάσεις πάνελ X-Y-Z mm 300 x 90 x 10 Περιοχή εργασίας για Τρύπημα /γκινισιά mm 0 x 800/0 x 800 Διαδρομή άξονα Χ mm 750 Μέγιστη ταχύτητα στο άξονα X-Y m / min 25 ΚΕΦΑΛΗ ΠΟΛΥΤΡΥΠΑΝΟΥ Κάθετοι άξονες n. 7 (4X-4Y one of them is shared) Οριζόντιοι άξονες (κατά μήκος του Y ) n. 2 (1+1) Οριζόντιοι άξονες (κατά μήκος του X ) n. 1 Δίσκος (κοπή σε κατεύθυνση ) Διάμετρος δίσκου mm 100 Μέγιστο πάχος δίσκου mm 5 Ισχύς μοτέρ kw (hp) 1,5 (2) Ταχύτητα περιστροφής αξόνων rpm 3350 Ταχύτητα περιστροφής δίσκου rpm 4300 ΕΓΚΑΤΑΣΤΑΣΗ Ηλεκτρική V (Hz) 380 / 400 (50 / 60) Εγκατεστιμένη ισχύς μοτέρ KVA 4,5 Πίεση αέρα bar 6 Πεπιεσμένος αέρας Nl/cycle 90 Κατανάλωση αέρα m3 / h 1200 Ταχύτητα εξαγωγής αέρα m / sec 20 Διάμετρος εξόδου αέρα mm X 2

3 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ CNC universal μηχανή τρυπήματος με σταθερό τραπέζι εργασίας και κινηση του κομματιού προς επεξεργασία. Δυνατότητα των παρακάτω εργασιών : Κάθετο τρύπημα στην επιφάνεια των πάνελ Οριζόντιο τρύπημα και στις 4 πλευρές Γκινισιά με δίσκο κατά μήκος του Χ άξονα ΒΑΣΗ Δομή από σωληνωτό συγκολλημένο χάλυβα για τη δημιουργία μεγάλης επιφάνειας σαπόρτ,πάνω στην οποία είναι μονταρισμένο το τραπέζι εργασίας. Το σώμα της μηχανής είναι τοποθετημένο σε 3 ποδαράκια ρυθμιζόμενα.ηλεκτρική καμπίνα ενσωματωμένη στη βάση της μηχανής. "Easy Motion" τραπέζι εργασίας με βακελίτη Αποτελείται από : Μια περιοχή εργασίας MDF για τα τρυπήματα.μπορεί να αποκλειστεί αυτόματα για οριζόντια τρυπήματα. Ένα ράουλο τροφοδοσίας για την προώθηση του πάνελ Ένας ραουλόδρομος για την ολίσθηση των πάνελ Πλαϊνό και δεξί stop Μία κεντρική συσκευή ευθυγράμμισης με χειροκίνητη τοποθέτηση Είναι απαραίτητη η χρήση του αριστερού και του δεξιου stop για την απόλλητη ευθυγράμμιση των πλευρών του πάνελ για το σωστό οριζόντιο τρύπημα των 2 απέναντι πλευρών Τοποθέτηση του πάνελ κατά μήκος του X με βεντούζα. Κινητό πάνω μέρος : Δομή από σωληνωτό συγκολλημένο χάλυβα για την υποστήριξη του γκρούπ λειτουργίας. 3

4 Γκρουπ λειτουργίας Αποτελείται από κεφαλή τρυπήματος εξοπλισμένη με : no. 7 ανεξάρτητοι κάθετοι άξονες τσοκ για τρυπάνια: 10 mm διάμετρος απόσταση κέντρο σε κέντρο ανάμεσα στους άξονες : 32 mm no. 2 οριζόντιες κεφαλές τρυπήματος, 1 κατά μήκος του X με ένα τρυπάνι, no.1 διπλη κεφαλή τρυπήματος κατά μήκος του Y (τσοκ για τρυπάνια: 10 mm διάμετρος) ταχύτητα περιστροφής: rpm no. 1 δίσκος στον X (100 mm max.διάμετρός ) ταχύτητα περιστροφής δίσκου: rpm 1,5 kw ισχύς μοτέρ Κάθετη διαδρομή ON/OFF για κάθε άξονα : 70 mm Πνευματική οριζόντια διαδρομή για τη μονάδα τρυπήματος Κίνηση του κομματιού εργασίας και γρουπ λειτουργίας Μια βεντούζα άμεσα ελεγχόμενη από το NC,κλειδώνει το πάνελ και το τοποθετεί κάτω από την κεφαλή για την εκτέλεση των προγραμματισμένων εργασιών. Ολίσθηση κατά μήκος των αξόνων "X", "Y" πάνω σε οδηγούς THK με ενισχυμένους οδοντωτούς ιμάντες. Πνευματική ολίσθηση κατά μήκος του Ζ άξονα πάνω σε οδηγούς ρουλεμάν με τοποθέτηση σε ρυθμιζόμενο stop από το NC. Η τοποθέτηση των γκρουπ και η κίνηση της μηχανής γίνεται από μοτέρ άμεσα συνδεδεμένα στις μονάδες. CNC ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ Μονάδα ελέγχου σχεδιασμένη για μηχανές για τρύπημα και φρεζάρισμα εγκατεστημένη σε PC NC 7" LCD έγχρωμο display με οθόνη αφής alphanumerical πληκτρολόγιο αυτοδιαγνωστικά και μηνύματα από πιθανά λάθη ή ζημίες. Προγραμματισμός προγραμματισμός NC αυτόματη βελτιστοποίηση των κύκλων τρυπήματος δυνατότητα για αποθήκευση και εισαγωγή προγραμμάτων τρυπήματος με USB κλειδί δυνατότητα εισαγωγής προγραμμάτων τρυπήματος από εξωτερικά προγράμματα CAD/CAM. ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΣΦΑΛΕΙΑΣ CE ΣΗΜΕΙΩΣΗ Δεν είναι δυνατή η επεξεργασία πάνελ με διαστάσεις διαφορετικές από αυτές που αναγράφονται. Η μηχανή μπορεί να επεξεργαστεί μόνο παραλληλόγραμμα πάνελ,των οποίων η μακριά πλευρά θα πρέπει να τοποθετείται κατά μήκος του Χ. Σε περίπτωση που είναι επιθυμητή η επεξεργασία ειδικών προφίλ θα πρέπει να καθοριστεί πριν την παραγγελία. 4

5 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΡΓΑΛΕΙΩΝ οριζόντιο τρύπημα στον X, μέχρι 18 mm minimum στον Y γκινισιά μέχρι 15 mm minimum στον "Y" βάθος κάθετου τρυπήματος or through drilling to be carried out with quota higher than 80 mm in Y 50 mm maximum ωφέλιμο μήκος οριζόντιων τρυπανιών Μονάδα δίσκου με: * άξονας = 35 mm * δίσκος = 100mm maximum διαμέτρου; 5 mm maximum πάχος 5
