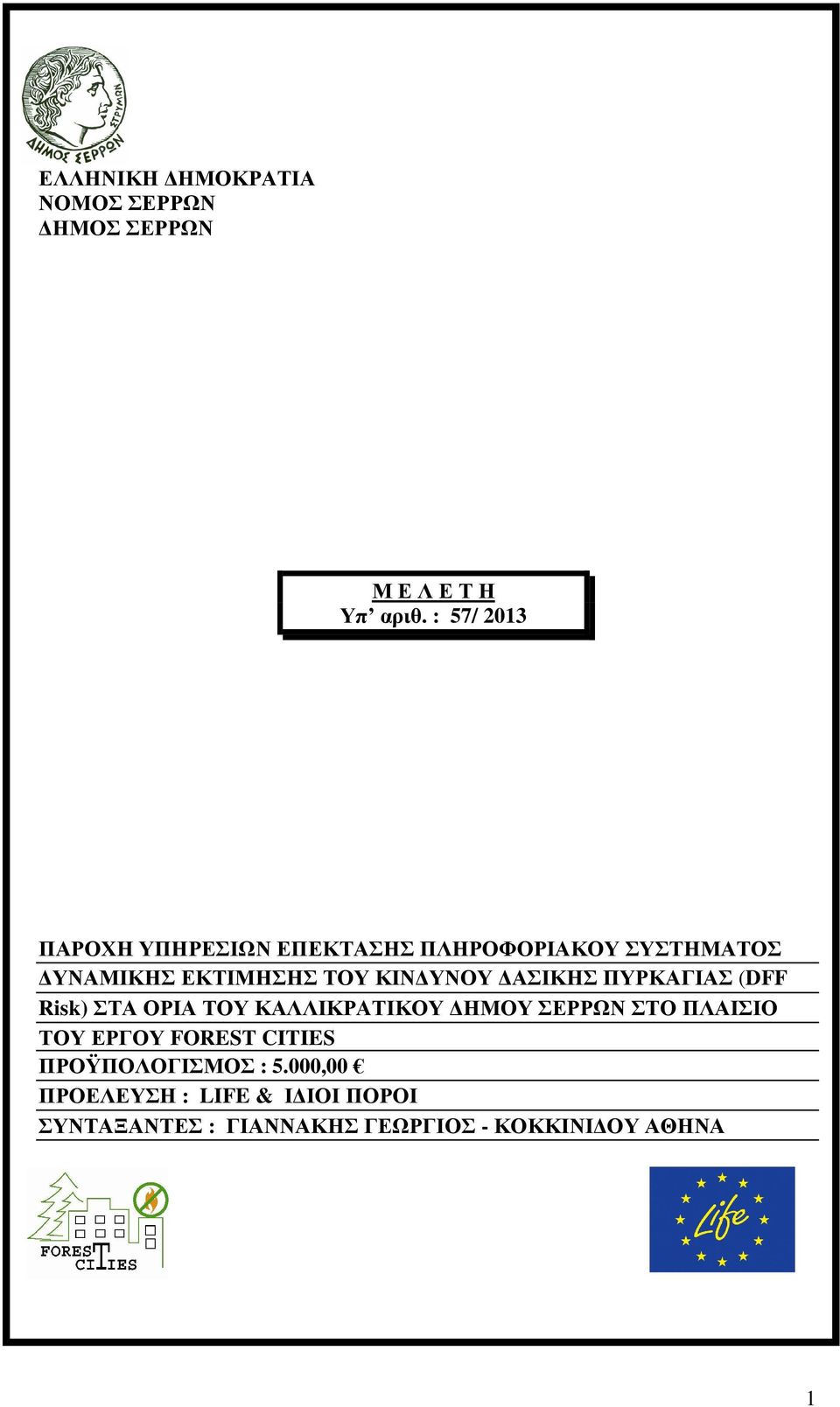

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Μ Ε Λ Ε Τ Η Υπ αριθ. : 57/ 2013 ΠΑΡΟΧΗ ΥΠΗΡΕΣΙΩΝ ΕΠΕΚΤΑΣΗΣ ΠΛΗΡΟΦΟΡΙΑΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΥΝΑΜΙΚΗΣ ΕΚΤΙΜΗΣΗΣ ΤΟΥ ΚΙΝ ΥΝΟΥ ΑΣΙΚΗΣ ΠΥΡΚΑΓΙΑΣ (DFF Risk) ΣΤΑ ΟΡΙΑ ΤΟΥ ΚΑΛΛΙΚΡΑΤΙΚΟΥ ΗΜΟΥ ΣΕΡΡΩΝ ΣΤΟ ΠΛΑΙΣΙΟ ΤΟΥ ΕΡΓΟΥ FOREST CITIES ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : 5.000,00 ΠΡΟΕΛΕΥΣΗ : LIFE & Ι ΙΟΙ ΠΟΡΟΙ ΣΥΝΤΑΞΑΝΤΕΣ : ΓΙΑΝΝΑΚΗΣ ΓΕΩΡΓΙΟΣ - ΚΟΚΚΙΝΙ ΟΥ ΑΘΗΝΑ 1

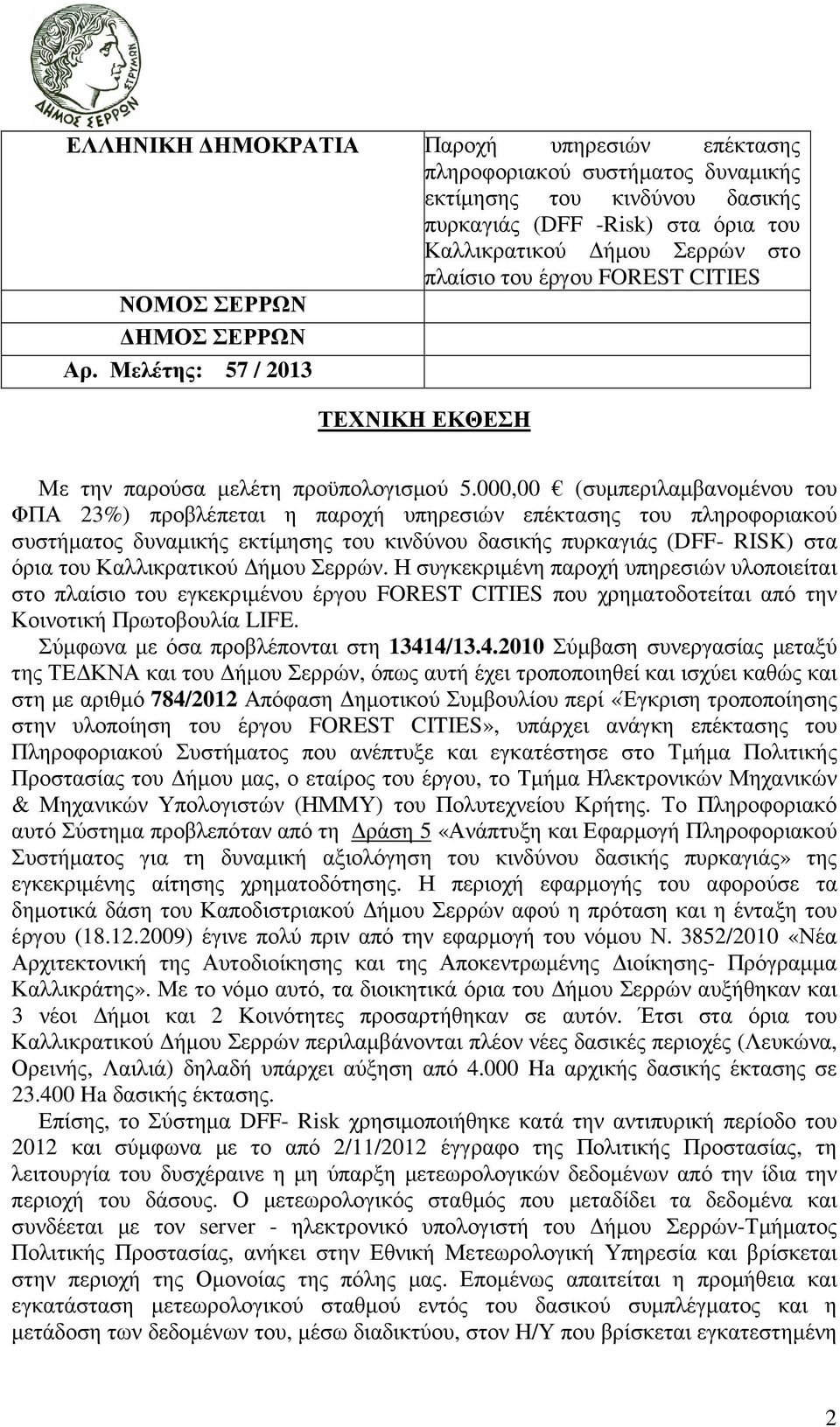

2 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Παροχή υπηρεσιών επέκτασης πληροφοριακού συστήµατος δυναµικής εκτίµησης του κινδύνου δασικής πυρκαγιάς (DFF -Risk) στα όρια του Καλλικρατικού ήµου Σερρών στο πλαίσιο του έργου FOREST CITIES Αρ. Μελέτης: 57 / 2013 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Με την παρούσα µελέτη προϋπολογισµού 5.000,00 (συµπεριλαµβανοµένου του ΦΠΑ 23%) προβλέπεται η παροχή υπηρεσιών επέκτασης του πληροφοριακού συστήµατος δυναµικής εκτίµησης του κινδύνου δασικής πυρκαγιάς (DFF- RISK) στα όρια του Καλλικρατικού ήµου Σερρών. Η συγκεκριµένη παροχή υπηρεσιών υλοποιείται στο πλαίσιο του εγκεκριµένου έργου FOREST CITIES που χρηµατοδοτείται από την Κοινοτική Πρωτοβουλία LIFE. Σύµφωνα µε όσα προβλέπονται στη 13414/ Σύµβαση συνεργασίας µεταξύ της ΤΕ ΚΝΑ και του ήµου Σερρών, όπως αυτή έχει τροποποιηθεί και ισχύει καθώς και στη µε αριθµό 784/2012 Απόφαση ηµοτικού Συµβουλίου περί «Έγκριση τροποποίησης στην υλοποίηση του έργου FOREST CITIES», υπάρχει ανάγκη επέκτασης του Πληροφοριακού Συστήµατος που ανέπτυξε και εγκατέστησε στο Τµήµα Πολιτικής Προστασίας του ήµου µας, ο εταίρος του έργου, το Τµήµα Ηλεκτρονικών Μηχανικών & Μηχανικών Υπολογιστών (ΗΜΜΥ) του Πολυτεχνείου Κρήτης. Το Πληροφοριακό αυτό Σύστηµα προβλεπόταν από τη ράση 5 «Ανάπτυξη και Εφαρµογή Πληροφοριακού Συστήµατος για τη δυναµική αξιολόγηση του κινδύνου δασικής πυρκαγιάς» της εγκεκριµένης αίτησης χρηµατοδότησης. Η περιοχή εφαρµογής του αφορούσε τα δηµοτικά δάση του Καποδιστριακού ήµου Σερρών αφού η πρόταση και η ένταξη του έργου ( ) έγινε πολύ πριν από την εφαρµογή του νόµου Ν. 3852/2010 «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωµένης ιοίκησης- Πρόγραµµα Καλλικράτης». Με το νόµο αυτό, τα διοικητικά όρια του ήµου Σερρών αυξήθηκαν και 3 νέοι ήµοι και 2 Κοινότητες προσαρτήθηκαν σε αυτόν. Έτσι στα όρια του Καλλικρατικού ήµου Σερρών περιλαµβάνονται πλέον νέες δασικές περιοχές (Λευκώνα, Ορεινής, Λαιλιά) δηλαδή υπάρχει αύξηση από Ha αρχικής δασικής έκτασης σε Ha δασικής έκτασης. Επίσης, το Σύστηµα DFF- Risk χρησιµοποιήθηκε κατά την αντιπυρική περίοδο του 2012 και σύµφωνα µε το από 2/11/2012 έγγραφο της Πολιτικής Προστασίας, τη λειτουργία του δυσχέραινε η µη ύπαρξη µετεωρολογικών δεδοµένων από την ίδια την περιοχή του δάσους. Ο µετεωρολογικός σταθµός που µεταδίδει τα δεδοµένα και συνδέεται µε τον server - ηλεκτρονικό υπολογιστή του ήµου Σερρών-Τµήµατος Πολιτικής Προστασίας, ανήκει στην Εθνική Μετεωρολογική Υπηρεσία και βρίσκεται στην περιοχή της Οµονοίας της πόλης µας. Εποµένως απαιτείται η προµήθεια και εγκατάσταση µετεωρολογικού σταθµού εντός του δασικού συµπλέγµατος και η µετάδοση των δεδοµένων του, µέσω διαδικτύου, στον Η/Υ που βρίσκεται εγκατεστηµένη 2

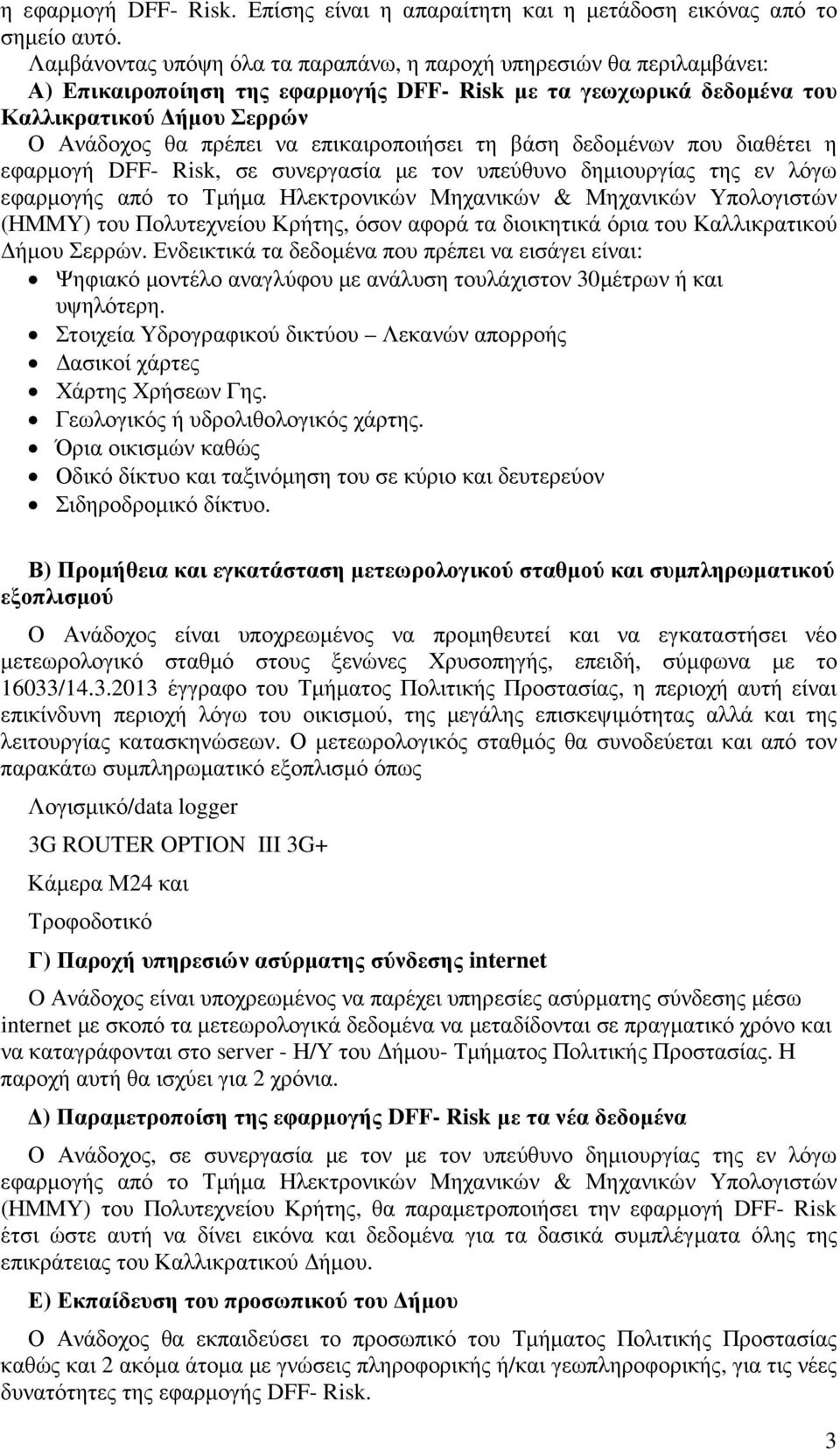

3 η εφαρµογή DFF- Risk. Επίσης είναι η απαραίτητη και η µετάδοση εικόνας από το σηµείο αυτό. Λαµβάνοντας υπόψη όλα τα παραπάνω, η παροχή υπηρεσιών θα περιλαµβάνει: Α) Επικαιροποίηση της εφαρµογής DFF- Risk µε τα γεωχωρικά δεδοµένα του Καλλικρατικού ήµου Σερρών Ο Ανάδοχος θα πρέπει να επικαιροποιήσει τη βάση δεδοµένων που διαθέτει η εφαρµογή DFF- Risk, σε συνεργασία µε τον υπεύθυνο δηµιουργίας της εν λόγω εφαρµογής από το Τµήµα Ηλεκτρονικών Μηχανικών & Μηχανικών Υπολογιστών (ΗΜΜΥ) του Πολυτεχνείου Κρήτης, όσον αφορά τα διοικητικά όρια του Καλλικρατικού ήµου Σερρών. Ενδεικτικά τα δεδοµένα που πρέπει να εισάγει είναι: Ψηφιακό µοντέλο αναγλύφου µε ανάλυση τουλάχιστον 30µέτρων ή και υψηλότερη. Στοιχεία Υδρογραφικού δικτύου Λεκανών απορροής ασικοί χάρτες Χάρτης Χρήσεων Γης. Γεωλογικός ή υδρολιθολογικός χάρτης. Όρια οικισµών καθώς Οδικό δίκτυο και ταξινόµηση του σε κύριο και δευτερεύον Σιδηροδροµικό δίκτυο. Β) Προµήθεια και εγκατάσταση µετεωρολογικού σταθµού και συµπληρωµατικού εξοπλισµού Ο Ανάδοχος είναι υποχρεωµένος να προµηθευτεί και να εγκαταστήσει νέο µετεωρολογικό σταθµό στους ξενώνες Χρυσοπηγής, επειδή, σύµφωνα µε το 16033/ έγγραφο του Τµήµατος Πολιτικής Προστασίας, η περιοχή αυτή είναι επικίνδυνη περιοχή λόγω του οικισµού, της µεγάλης επισκεψιµότητας αλλά και της λειτουργίας κατασκηνώσεων. Ο µετεωρολογικός σταθµός θα συνοδεύεται και από τον παρακάτω συµπληρωµατικό εξοπλισµό όπως Λογισµικό/data lgger 3G ROUTER OPTION III 3G+ Κάµερα Μ24 και Τροφοδοτικό Γ) Παροχή υπηρεσιών ασύρµατης σύνδεσης internet O Ανάδοχος είναι υποχρεωµένος να παρέχει υπηρεσίες ασύρµατης σύνδεσης µέσω internet µε σκοπό τα µετεωρολογικά δεδοµένα να µεταδίδονται σε πραγµατικό χρόνο και να καταγράφονται στο server - Η/Υ του ήµου- Τµήµατος Πολιτικής Προστασίας. Η παροχή αυτή θα ισχύει για 2 χρόνια. ) Παραµετροποίση της εφαρµογής DFF- Risk µε τα νέα δεδοµένα Ο Ανάδοχος, σε συνεργασία µε τον µε τον υπεύθυνο δηµιουργίας της εν λόγω εφαρµογής από το Τµήµα Ηλεκτρονικών Μηχανικών & Μηχανικών Υπολογιστών (ΗΜΜΥ) του Πολυτεχνείου Κρήτης, θα παραµετροποιήσει την εφαρµογή DFF- Risk έτσι ώστε αυτή να δίνει εικόνα και δεδοµένα για τα δασικά συµπλέγµατα όλης της επικράτειας του Καλλικρατικού ήµου. Ε) Εκπαίδευση του προσωπικού του ήµου Ο Ανάδοχος θα εκπαιδεύσει το προσωπικό του Τµήµατος Πολιτικής Προστασίας καθώς και 2 ακόµα άτοµα µε γνώσεις πληροφορικής ή/και γεωπληροφορικής, για τις νέες δυνατότητες της εφαρµογής DFF- Risk. 3

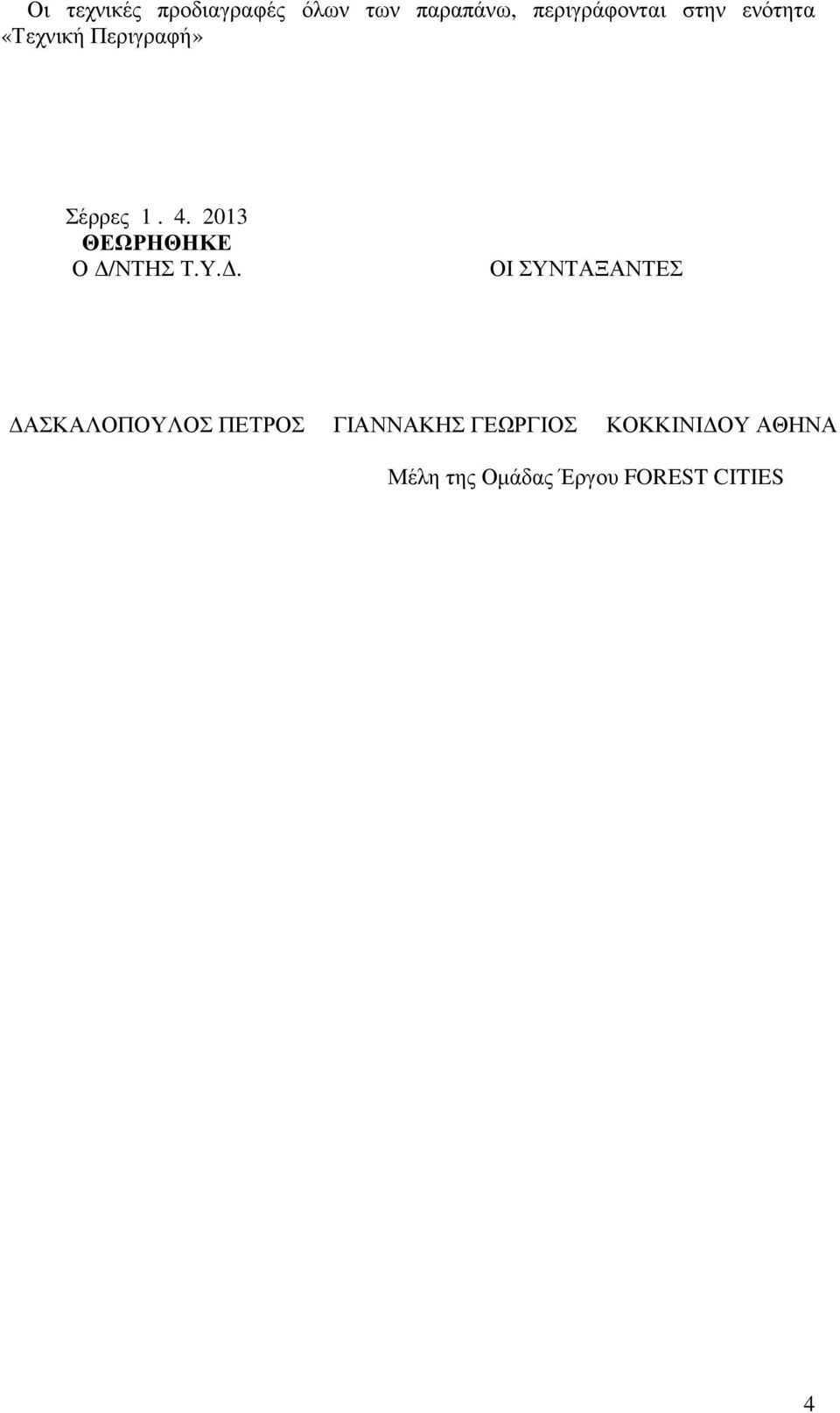

4 Οι τεχνικές προδιαγραφές όλων των παραπάνω, περιγράφονται στην ενότητα «Τεχνική Περιγραφή» Σέρρες ΘΕΩΡΗΘΗΚΕ Ο /ΝΤΗΣ Τ.Υ.. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ ΑΣΚΑΛΟΠΟΥΛΟΣ ΠΕΤΡΟΣ ΓΙΑΝΝΑΚΗΣ ΓΕΩΡΓΙΟΣ ΚΟΚΚΙΝΙ ΟΥ ΑΘΗΝΑ Μέλη της Οµάδας Έργου FOREST CITIES 4

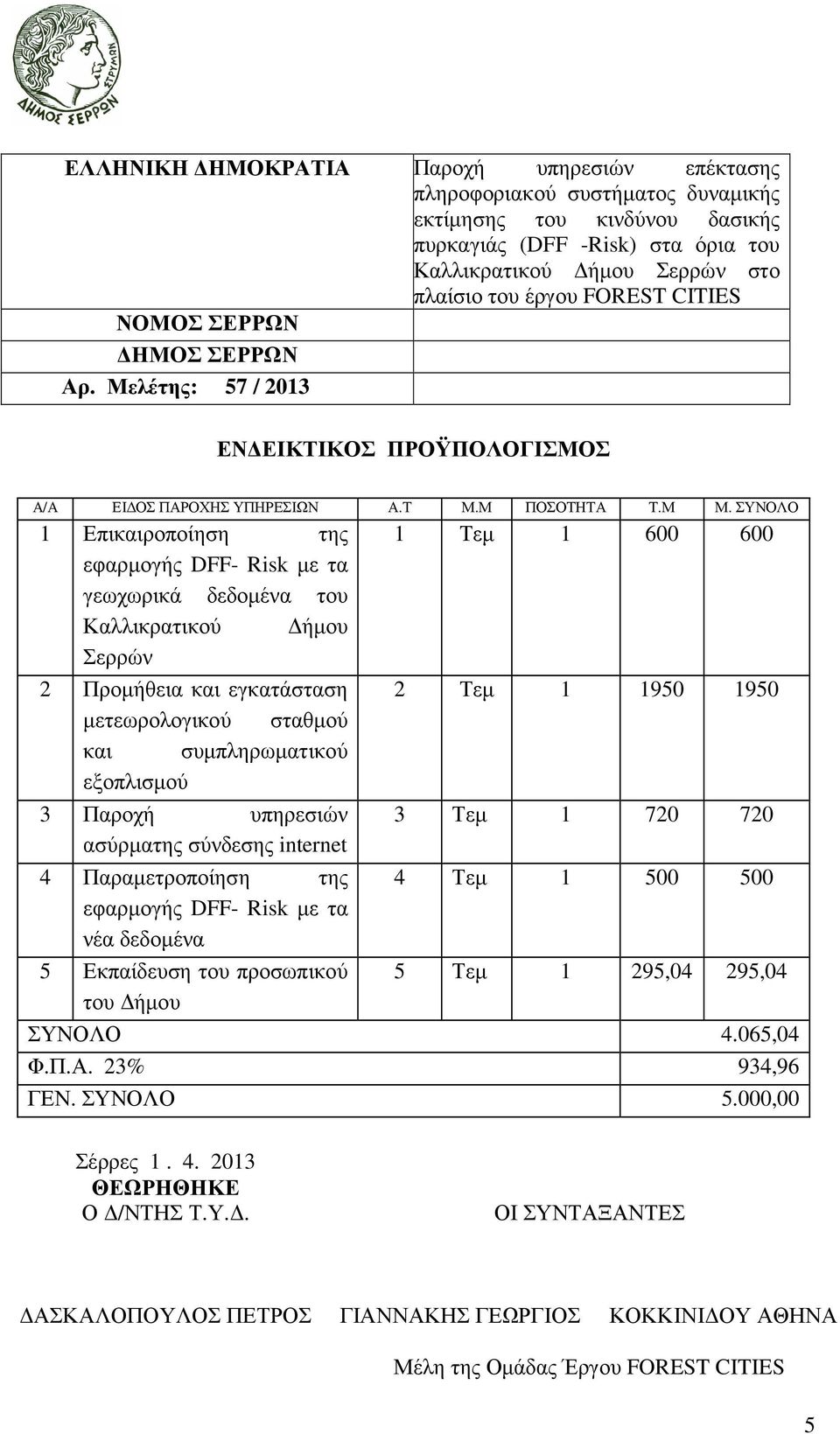

5 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Παροχή υπηρεσιών επέκτασης πληροφοριακού συστήµατος δυναµικής εκτίµησης του κινδύνου δασικής πυρκαγιάς (DFF -Risk) στα όρια του Καλλικρατικού ήµου Σερρών στο πλαίσιο του έργου FOREST CITIES Αρ. Μελέτης: 57 / 2013 ΕΝ ΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Α/Α ΕΙ ΟΣ ΠΑΡΟΧΗΣ ΥΠΗΡΕΣΙΩΝ Α.Τ Μ.Μ ΠΟΣΟΤΗΤΑ Τ.Μ Μ. ΣΥΝΟΛΟ 1 Επικαιροποίηση της εφαρµογής DFF- Risk µε τα γεωχωρικά δεδοµένα του Καλλικρατικού ήµου Σερρών 2 Προµήθεια και εγκατάσταση µετεωρολογικού σταθµού και συµπληρωµατικού εξοπλισµού 3 Παροχή υπηρεσιών ασύρµατης σύνδεσης internet 1 Τεµ Τεµ Τεµ Παραµετροποίηση της 4 Τεµ εφαρµογής DFF- Risk µε τα νέα δεδοµένα 5 Εκπαίδευση του προσωπικού 5 Τεµ 1 295,04 295,04 του ήµου ΣΥΝΟΛΟ 4.065,04 Φ.Π.Α. 23% 934,96 ΓΕΝ. ΣΥΝΟΛΟ 5.000,00 Σέρρες ΘΕΩΡΗΘΗΚΕ Ο /ΝΤΗΣ Τ.Υ.. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ ΑΣΚΑΛΟΠΟΥΛΟΣ ΠΕΤΡΟΣ ΓΙΑΝΝΑΚΗΣ ΓΕΩΡΓΙΟΣ ΚΟΚΚΙΝΙ ΟΥ ΑΘΗΝΑ Μέλη της Οµάδας Έργου FOREST CITIES 5

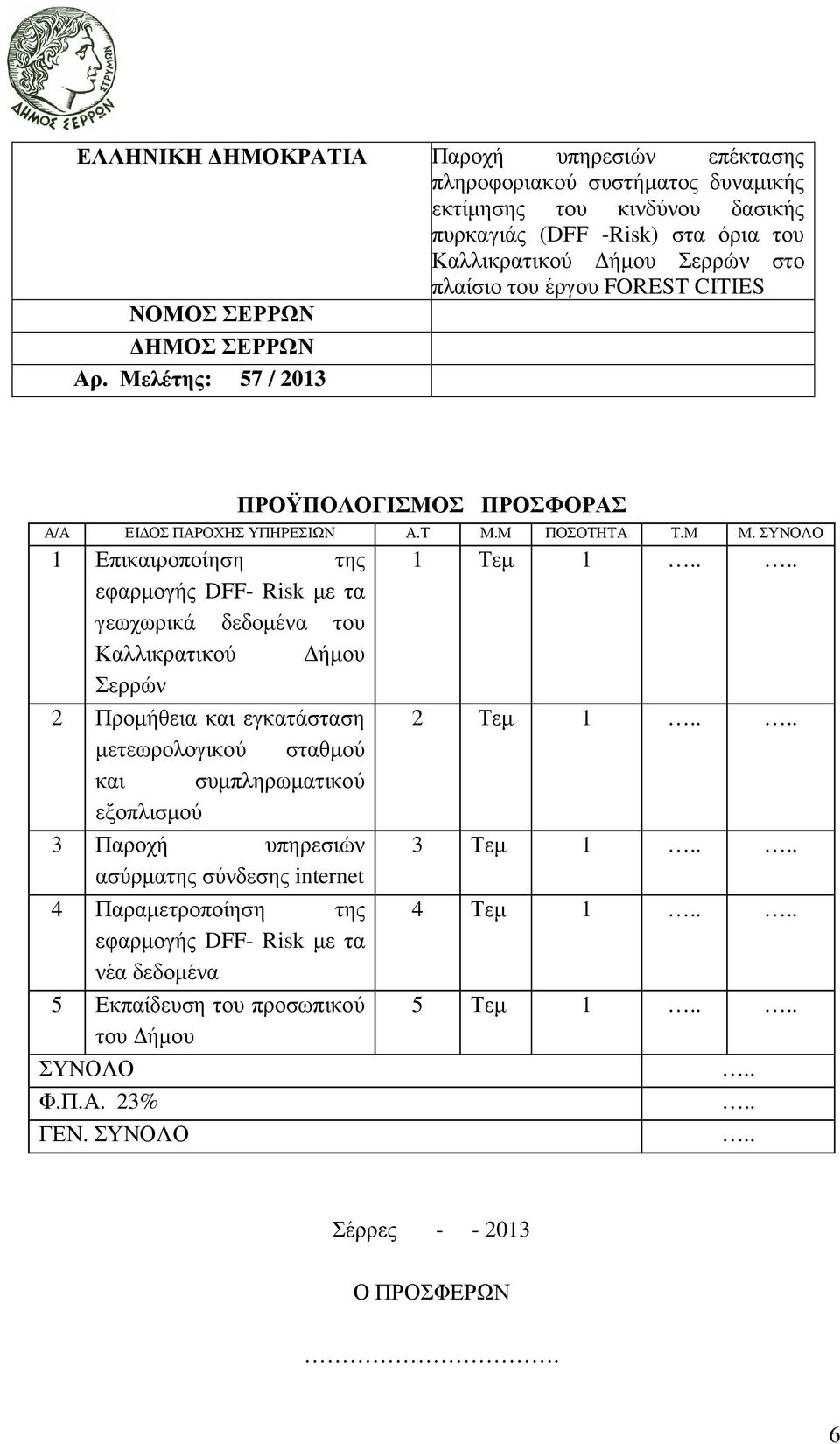

6 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Παροχή υπηρεσιών επέκτασης πληροφοριακού συστήµατος δυναµικής εκτίµησης του κινδύνου δασικής πυρκαγιάς (DFF -Risk) στα όρια του Καλλικρατικού ήµου Σερρών στο πλαίσιο του έργου FOREST CITIES Αρ. Μελέτης: 57 / 2013 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΠΡΟΣΦΟΡΑΣ Α/Α ΕΙ ΟΣ ΠΑΡΟΧΗΣ ΥΠΗΡΕΣΙΩΝ Α.Τ Μ.Μ ΠΟΣΟΤΗΤΑ Τ.Μ Μ. ΣΥΝΟΛΟ 1 Επικαιροποίηση της εφαρµογής DFF- Risk µε τα γεωχωρικά δεδοµένα του Καλλικρατικού ήµου Σερρών 2 Προµήθεια και εγκατάσταση µετεωρολογικού σταθµού και συµπληρωµατικού εξοπλισµού 3 Παροχή υπηρεσιών ασύρµατης σύνδεσης internet 4 Παραµετροποίηση της εφαρµογής DFF- Risk µε τα νέα δεδοµένα 5 Εκπαίδευση του προσωπικού του ήµου ΣΥΝΟΛΟ Φ.Π.Α. 23% ΓΕΝ. ΣΥΝΟΛΟ 1 Τεµ Τεµ Τεµ Τεµ Τεµ Σέρρες Ο ΠΡΟΣΦΕΡΩΝ. 6

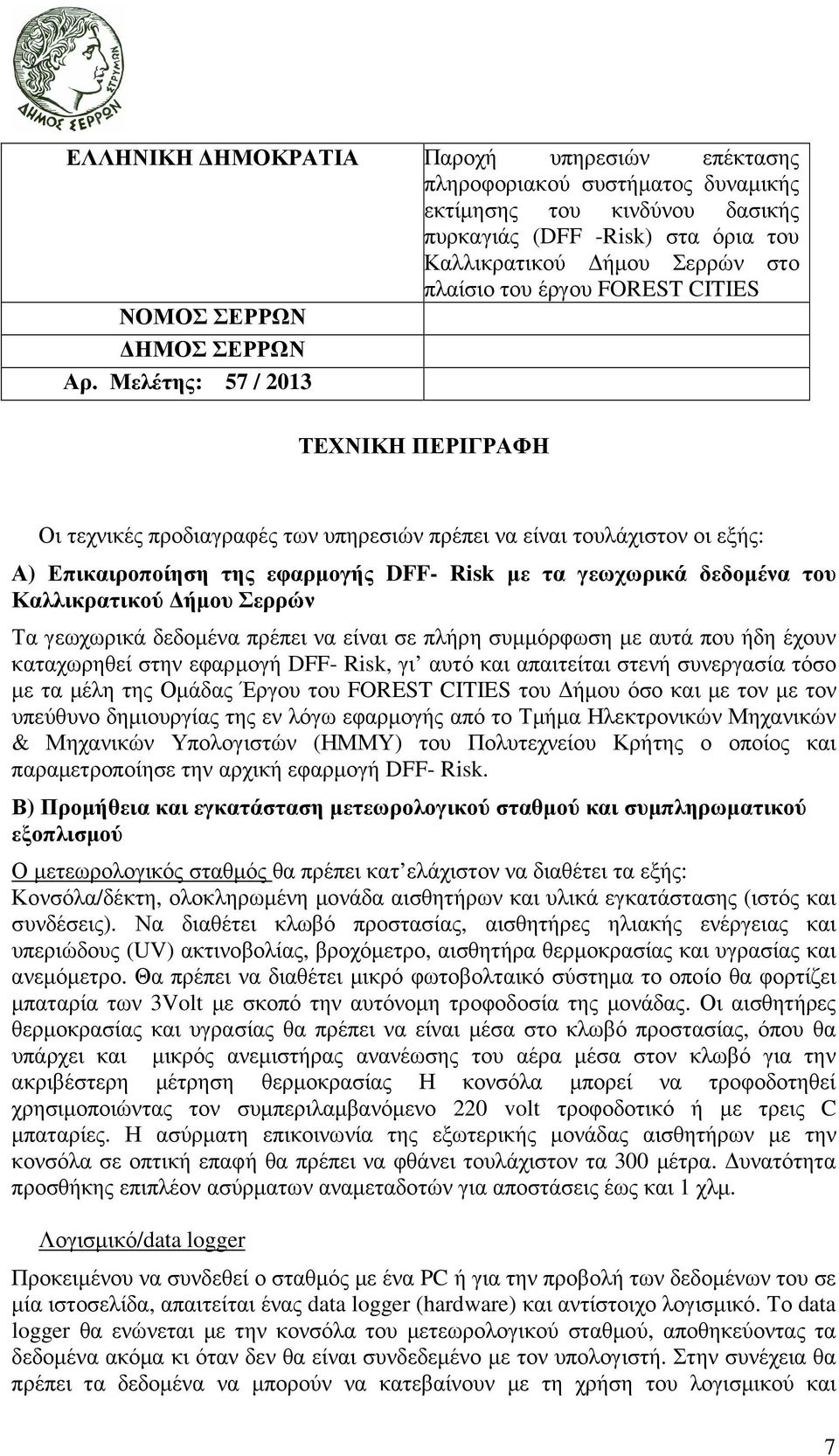

7 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Παροχή υπηρεσιών επέκτασης πληροφοριακού συστήµατος δυναµικής εκτίµησης του κινδύνου δασικής πυρκαγιάς (DFF -Risk) στα όρια του Καλλικρατικού ήµου Σερρών στο πλαίσιο του έργου FOREST CITIES Αρ. Μελέτης: 57 / 2013 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Οι τεχνικές προδιαγραφές των υπηρεσιών πρέπει να είναι τουλάχιστον οι εξής: Α) Επικαιροποίηση της εφαρµογής DFF- Risk µε τα γεωχωρικά δεδοµένα του Καλλικρατικού ήµου Σερρών Τα γεωχωρικά δεδοµένα πρέπει να είναι σε πλήρη συµµόρφωση µε αυτά που ήδη έχουν καταχωρηθεί στην εφαρµογή DFF- Risk, γι αυτό και απαιτείται στενή συνεργασία τόσο µε τα µέλη της Οµάδας Έργου του FOREST CITIES του ήµου όσο και µε τον µε τον υπεύθυνο δηµιουργίας της εν λόγω εφαρµογής από το Τµήµα Ηλεκτρονικών Μηχανικών & Μηχανικών Υπολογιστών (ΗΜΜΥ) του Πολυτεχνείου Κρήτης ο οποίος και παραµετροποίησε την αρχική εφαρµογή DFF- Risk. Β) Προµήθεια και εγκατάσταση µετεωρολογικού σταθµού και συµπληρωµατικού εξοπλισµού Ο µετεωρολογικός σταθµός θα πρέπει κατ ελάχιστον να διαθέτει τα εξής: Κονσόλα/δέκτη, ολοκληρωµένη µονάδα αισθητήρων και υλικά εγκατάστασης (ιστός και συνδέσεις). Να διαθέτει κλωβό προστασίας, αισθητήρες ηλιακής ενέργειας και υπεριώδους (UV) ακτινοβολίας, βροχόµετρο, αισθητήρα θερµοκρασίας και υγρασίας και ανεµόµετρο. Θα πρέπει να διαθέτει µικρό φωτοβολταικό σύστηµα το οποίο θα φορτίζει µπαταρία των 3Vlt µε σκοπό την αυτόνοµη τροφοδοσία της µονάδας. Οι αισθητήρες θερµοκρασίας και υγρασίας θα πρέπει να είναι µέσα στο κλωβό προστασίας, όπου θα υπάρχει και µικρός ανεµιστήρας ανανέωσης του αέρα µέσα στον κλωβό για την ακριβέστερη µέτρηση θερµοκρασίας Η κονσόλα µπορεί να τροφοδοτηθεί χρησιµοποιώντας τον συµπεριλαµβανόµενο 220 vlt τροφοδοτικό ή µε τρεις C µπαταρίες. Η ασύρµατη επικοινωνία της εξωτερικής µονάδας αισθητήρων µε την κονσόλα σε οπτική επαφή θα πρέπει να φθάνει τουλάχιστον τα 300 µέτρα. υνατότητα προσθήκης επιπλέον ασύρµατων αναµεταδοτών για αποστάσεις έως και 1 χλµ. Λογισµικό/data lgger Προκειµένου να συνδεθεί ο σταθµός µε ένα PC ή για την προβολή των δεδοµένων του σε µία ιστοσελίδα, απαιτείται ένας data lgger (hardware) και αντίστοιχο λογισµικό. Το data lgger θα ενώνεται µε την κονσόλα του µετεωρολογικού σταθµού, αποθηκεύοντας τα δεδοµένα ακόµα κι όταν δεν θα είναι συνδεδεµένο µε τον υπολογιστή. Στην συνέχεια θα πρέπει τα δεδοµένα να µπορούν να κατεβαίνουν µε τη χρήση του λογισµικού και 7

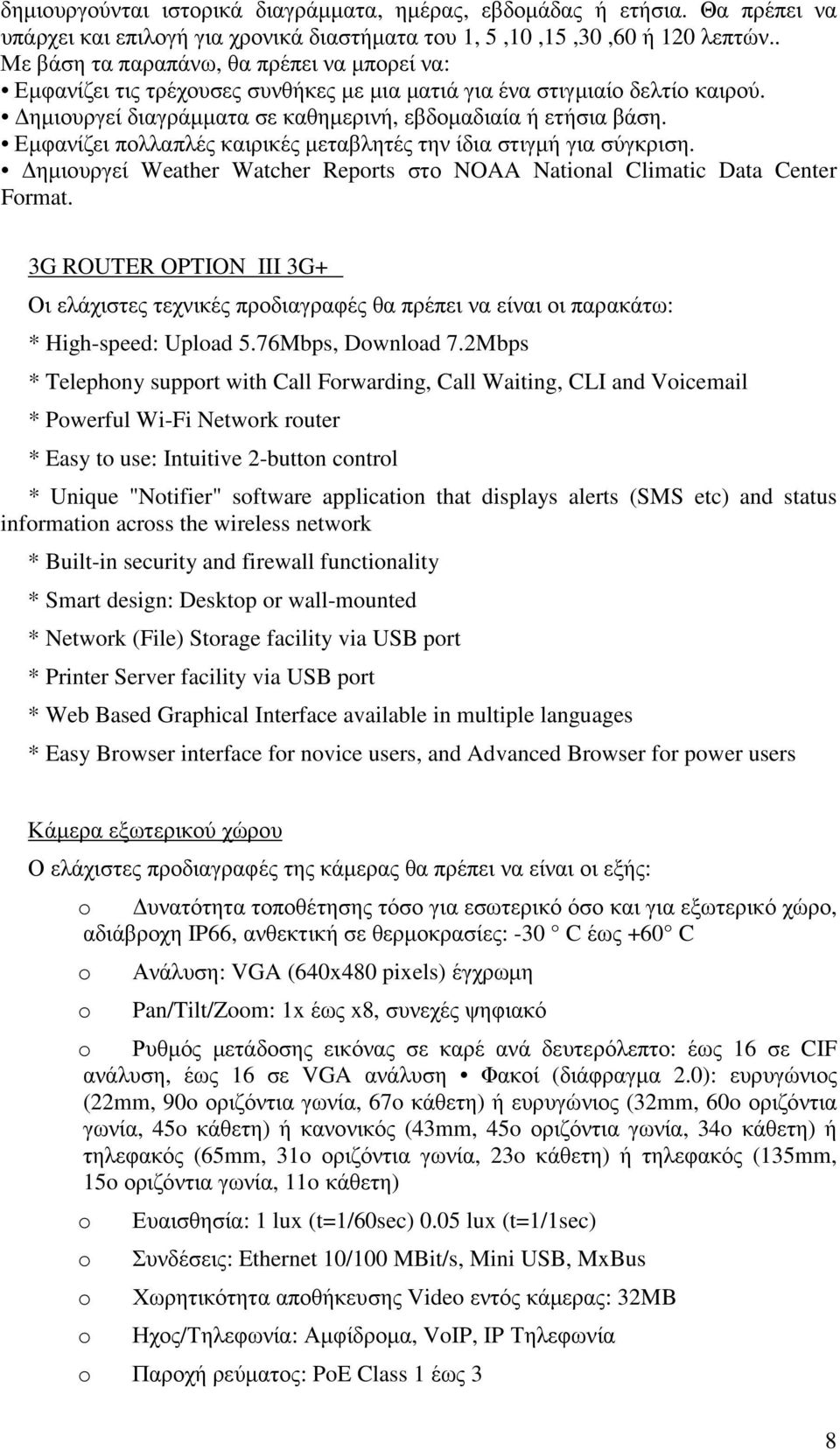

8 δηµιουργούνται ιστορικά διαγράµµατα, ηµέρας, εβδοµάδας ή ετήσια. Θα πρέπει να υπάρχει και επιλογή για χρονικά διαστήµατα του 1, 5,10,15,30,60 ή 120 λεπτών.. Με βάση τα παραπάνω, θα πρέπει να µπορεί να: Εµφανίζει τις τρέχουσες συνθήκες µε µια µατιά για ένα στιγµιαίο δελτίο καιρού. ηµιουργεί διαγράµµατα σε καθηµερινή, εβδοµαδιαία ή ετήσια βάση. Εµφανίζει πολλαπλές καιρικές µεταβλητές την ίδια στιγµή για σύγκριση. ηµιουργεί Weather Watcher Reprts στο NOAA Natinal Climatic Data Center Frmat. 3G ROUTER OPTION III 3G+ Οι ελάχιστες τεχνικές προδιαγραφές θα πρέπει να είναι οι παρακάτω: * High-speed: Uplad 5.76Mbps, Dwnlad 7.2Mbps * Telephny supprt with Call Frwarding, Call Waiting, CLI and Vic * Pwerful Wi-Fi Netwrk ruter * Easy t use: Intuitive 2-buttn cntrl * Unique "Ntifier" sftware applicatin that displays alerts (SMS etc) and status infrmatin acrss the wireless netwrk * Built-in security and firewall functinality * Smart design: Desktp r wall-munted * Netwrk (File) Strage facility via USB prt * Printer Server facility via USB prt * Web Based Graphical Interface available in multiple languages * Easy Brwser interface fr nvice users, and Advanced Brwser fr pwer users Κάµερα εξωτερικού χώρου Ο ελάχιστες προδιαγραφές της κάµερας θα πρέπει να είναι οι εξής: υνατότητα τοποθέτησης τόσο για εσωτερικό όσο και για εξωτερικό χώρο, αδιάβροχη IP66, ανθεκτική σε θερµοκρασίες: -30 C έως +60 C Ανάλυση: VGA (640x480 pixels) έγχρωµη Pan/Tilt/Zm: 1x έως x8, συνεχές ψηφιακό Ρυθµός µετάδοσης εικόνας σε καρέ ανά δευτερόλεπτο: έως 16 σε CIF ανάλυση, έως 16 σε VGA ανάλυση Φακοί (διάφραγµα 2.0): ευρυγώνιος (22mm, 90 οριζόντια γωνία, 67 κάθετη) ή ευρυγώνιος (32mm, 60 οριζόντια γωνία, 45 κάθετη) ή κανονικός (43mm, 45 οριζόντια γωνία, 34 κάθετη) ή τηλεφακός (65mm, 31 οριζόντια γωνία, 23 κάθετη) ή τηλεφακός (135mm, 15 οριζόντια γωνία, 11 κάθετη) Ευαισθησία: 1 lux (t=1/60sec) 0.05 lux (t=1/1sec) Συνδέσεις: Ethernet 10/100 MBit/s, Mini USB, MxBus Χωρητικότητα αποθήκευσης Vide εντός κάµερας: 32MB Ηχος/Τηλεφωνία: Αµφίδροµα, VIP, IP Τηλεφωνία Παροχή ρεύµατος: PE Class 1 έως 3 8

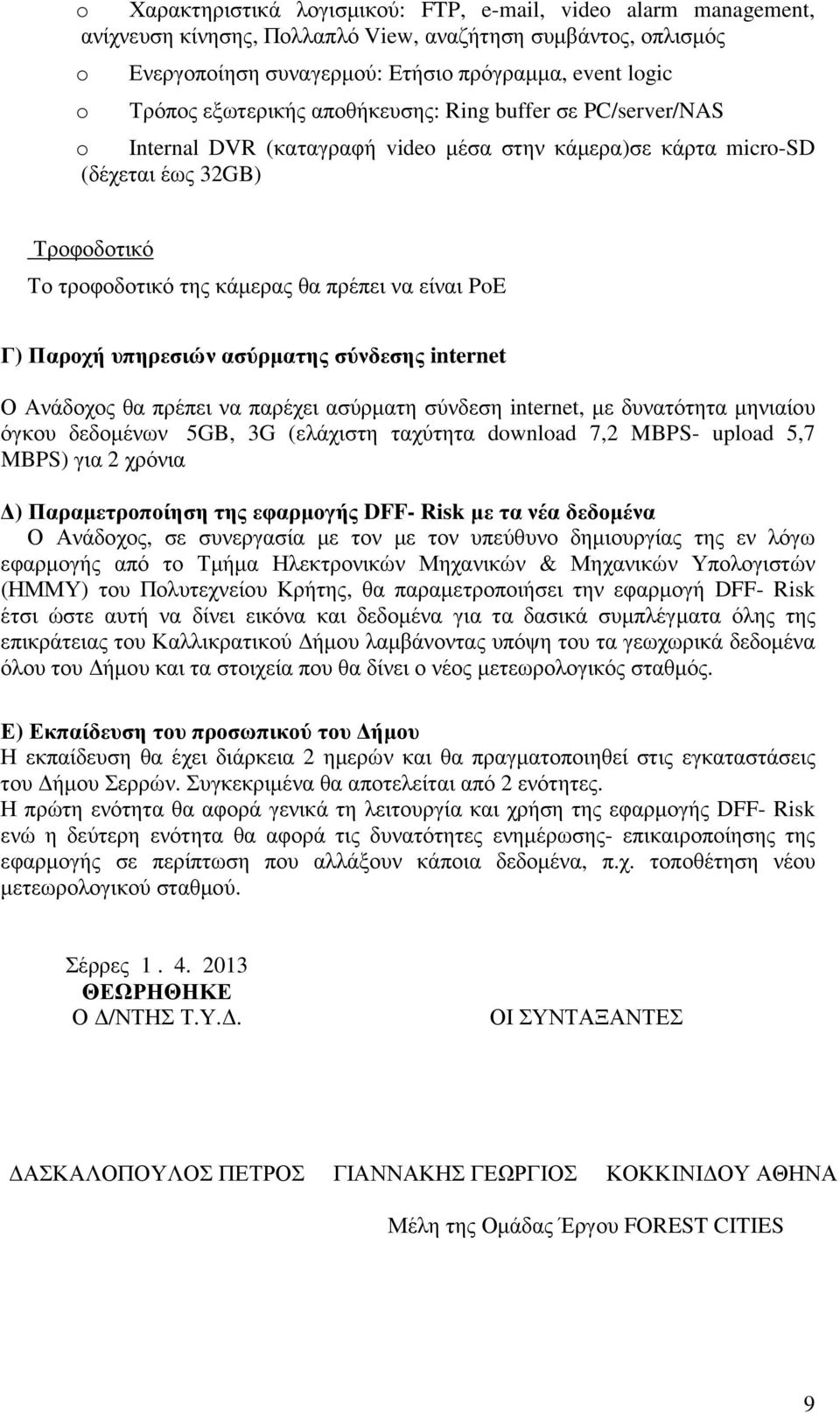

9 Χαρακτηριστικά λογισµικού: FTP, , vide alarm management, ανίχνευση κίνησης, Πολλαπλό View, αναζήτηση συµβάντος, οπλισµός Ενεργοποίηση συναγερµού: Ετήσιο πρόγραµµα, event lgic Τρόπος εξωτερικής αποθήκευσης: Ring buffer σε PC/server/NAS Internal DVR (καταγραφή vide µέσα στην κάµερα)σε κάρτα micr-sd (δέχεται έως 32GB) Τροφοδοτικό Το τροφοδοτικό της κάµερας θα πρέπει να είναι PE Γ) Παροχή υπηρεσιών ασύρµατης σύνδεσης internet Ο Ανάδοχος θα πρέπει να παρέχει ασύρµατη σύνδεση internet, µε δυνατότητα µηνιαίου όγκου δεδοµένων 5GB, 3G (ελάχιστη ταχύτητα dwnlad 7,2 MBPS- uplad 5,7 MBPS) για 2 χρόνια ) Παραµετροποίηση της εφαρµογής DFF- Risk µε τα νέα δεδοµένα Ο Ανάδοχος, σε συνεργασία µε τον µε τον υπεύθυνο δηµιουργίας της εν λόγω εφαρµογής από το Τµήµα Ηλεκτρονικών Μηχανικών & Μηχανικών Υπολογιστών (ΗΜΜΥ) του Πολυτεχνείου Κρήτης, θα παραµετροποιήσει την εφαρµογή DFF- Risk έτσι ώστε αυτή να δίνει εικόνα και δεδοµένα για τα δασικά συµπλέγµατα όλης της επικράτειας του Καλλικρατικού ήµου λαµβάνοντας υπόψη του τα γεωχωρικά δεδοµένα όλου του ήµου και τα στοιχεία που θα δίνει ο νέος µετεωρολογικός σταθµός. Ε) Εκπαίδευση του προσωπικού του ήµου Η εκπαίδευση θα έχει διάρκεια 2 ηµερών και θα πραγµατοποιηθεί στις εγκαταστάσεις του ήµου Σερρών. Συγκεκριµένα θα αποτελείται από 2 ενότητες. Η πρώτη ενότητα θα αφορά γενικά τη λειτουργία και χρήση της εφαρµογής DFF- Risk ενώ η δεύτερη ενότητα θα αφορά τις δυνατότητες ενηµέρωσης- επικαιροποίησης της εφαρµογής σε περίπτωση που αλλάξουν κάποια δεδοµένα, π.χ. τοποθέτηση νέου µετεωρολογικού σταθµού. Σέρρες ΘΕΩΡΗΘΗΚΕ Ο /ΝΤΗΣ Τ.Υ.. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ ΑΣΚΑΛΟΠΟΥΛΟΣ ΠΕΤΡΟΣ ΓΙΑΝΝΑΚΗΣ ΓΕΩΡΓΙΟΣ ΚΟΚΚΙΝΙ ΟΥ ΑΘΗΝΑ Μέλη της Οµάδας Έργου FOREST CITIES 9
