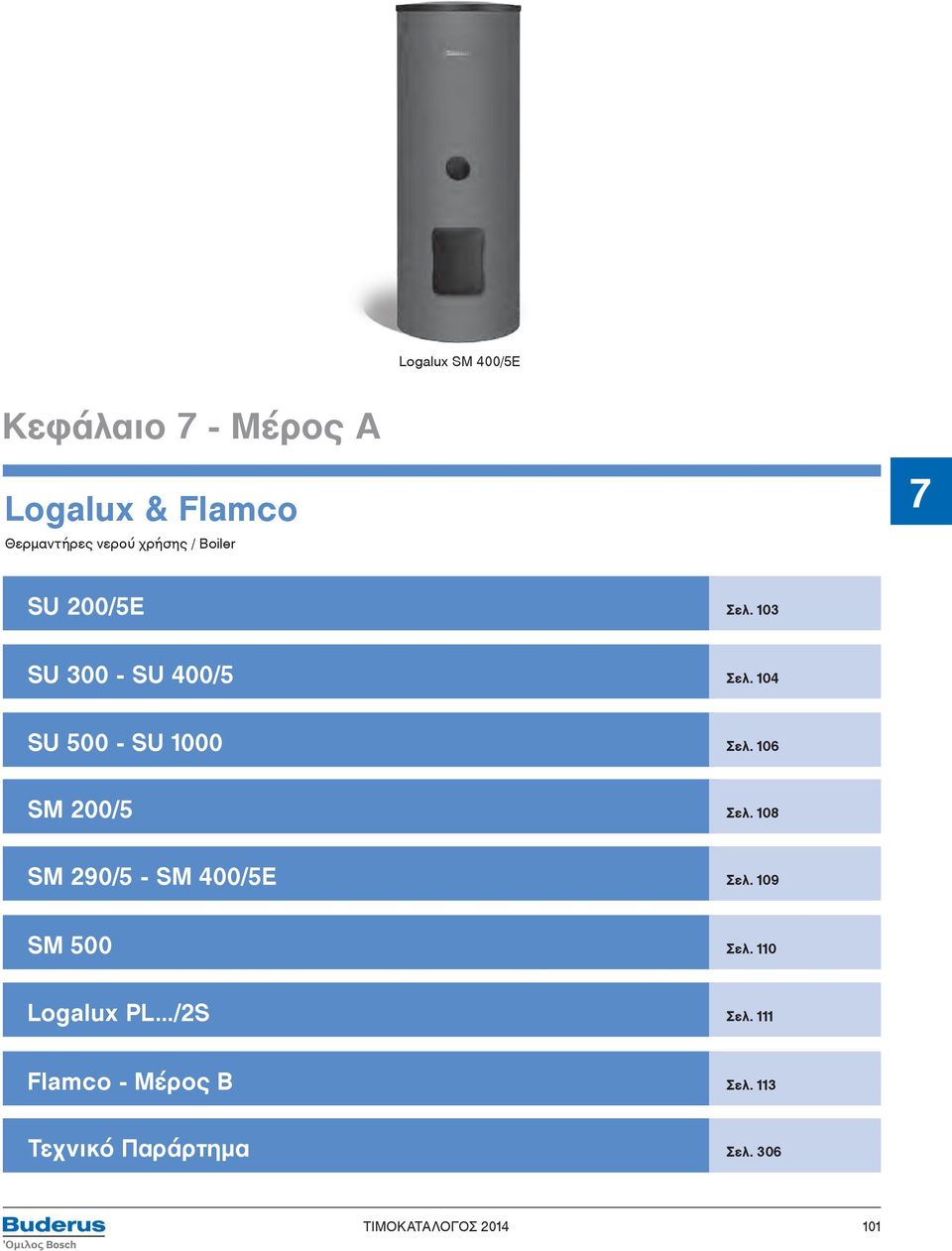

1 Logalux SM 400/5E Κεφάλαιο 7 - Μέρος Α Logalux & Flamco Θερμαντήρες νερού χρήσης / Boiler SU 200/5E Σελ. 103 SU SU 400/5 Σελ. 104 SU SU 1000 Σελ. 106 SM 200/5 Σελ. 108 SM 290/5 - SM 400/5E Σελ. 109 SM 500 Σελ. 110 Logalux PL.../2S Σελ. 111 Flamco - Μέρος Β Σελ. 113 Τεχνικό Παράρτημα Σελ

2 102

3 Logalux Θερμαντήρες νερού / Boiler SU200/5E Logalux SU200/5E Κυλινδρικός χαλύβδινος θερμαντήρας ζεστού νερού χρήσης κατασκευασμένος σύμφωνα με το πρότυπο DIN Η εσωτερική προστασία του θερμαντήρα είναι από ειδικό γυαλί «DUOCLEAN ΜΚΤ» πατέντα της BUDERUS βασισμένη στις απαιτήσεις του γερμανικού πρότυπου DIN Εκπληρώνει όλες τις προδιαγραφές ασφαλείας και υγιεινής για πόσιμο νερό. Λόγω της εξαιρετικά λείας επιφάνειας αποτρέπει την επικάθιση αλάτων στο εσωτερικό του δοχείου. Μεγάλη εναλλακτική επιφάνεια της σερπαντίνας που θερμαίνει πολύ γρήγορα το νερό. Μόνωση 50 mm από υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) ελαχιστοποιεί τις θερμικές απώλειες. Εξωτερικό κάλυμμα από χαλυβδοέλασμα βαμμένο μπλε. Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του θερμαντήρα. Ανοιγμα συντήρησης και καθαρισμού στο πάνω μέρος του θερμαντήρα. Χωρητικότητα (lt) Logalux SU 200/5Ε* * O θερμαντήρας νερού παραδίδεται με τοποθετημένη την ηλεκτρική αντίσταση μόνον για τα 3,5 kw (η αντίσταση χρεώνεται με 110 ) Σε περίπτωση που δεν επιθυμείτε ηλ. αντίσταση, παρακαλούμε να το αναγράφετε στην παραγγελία. Πρόσθετος εξοπλισμός ΑS1 Αισθητήριο Boiler για Logamatic 2107/ 2107M/ Παραγωγή ζεστού νερού χρήσης συνεχούς ροής Logalux SU200/5Ε 774 lt/h 1) 1) Θερμοκρασία νερού λέβητα 80 ο C και θερμοκρασία Z.N.X. 45 ο C (ΔΤ=35Κ) Logalux SU200/5E Προαιρετικός εξοπλισμός Ονομασία Ηλεκτρική αντίσταση Drallos 3,5 kw - 230V Ηλεκτρική αντίσταση* 4,5 kw - 400V Ηλεκτρική αντίσταση* 6,0 kw - 400V Στηρίγματα δαπέδου (3 τμχ.) Σετ αντικραδασμικές βίδες στήριξης Θερμόμετρο C παραδίδεται μαζί με το αισθητήριο *Προσοχή: Οι αντιστάσεις 4,5 και 6 kw θα δίνονται ξεχωριστά. 103

4 SU 300/5-400/5 Logalux Θερμαντήρες νερού / Boiler Logalux SU 300/5 400/5 Κυλινδρικός χαλύβδινος θερμαντήρας ζεστού νερού χρήσης κατασκευασμένος σύμφωνα με το πρότυπο DIN Η εσωτερική προστασία του θερμαντήρα είναι από ειδικό γυαλί «DUOCLEAN MKT» πατέντα της BUDERUS βασισμένη στις απαιτήσεις του γερμανικού προτύπου DIN Εκπληρώνει όλες τις προδιαγραφές ασφαλείας και υγιεινής για πόσιμο νερό. Λόγω της εξαιρετικά λείας επιφάνειας αποτρέπει την επικάθιση αλάτων στο εσωτερικό του δοχείου. Μεγάλη εναλλακτική επιφάνεια της σερπαντίνας που θερμαίνει πολύ γρήγορα το νερό. Μόνωση 50 mm από υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) ελαχιστοποιεί τις θερμικές απώλειες. Εξωτερικό κάλυμμα από χαλυβδοέλασμα βαμμένο μπλε. Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του θερμαντήρα. Άνοιγμα συντήρησης και καθαρισμού στο μπροστινό του θερμαντήρα. Με την προσθήκη δεύτερου εναλλάκτη ο θερμαντήρας δύναται να λειτουργήσει ως boiler διπλής ενέργειας π.χ. με ηλιακό συλλέκτη (πρόσθετος εξοπλισμός). Χωρητικότητα (lt) Logalux SU 300/5* 300 Logalux SU 400/5* * O θερμαντήρας νερού παραδίδεται με τοποθετημένη την ηλεκτρική αντίσταση μόνον για τα 3,5 kw (η αντίσταση χρεώνεται με 110 ) Σε περίπτωση που δεν επιθυμείτε ηλ. αντίσταση, παρακαλούμε να το αναγράφετε στην παραγγελία. Πρόσθετος εξοπλισμός ΑS1 Αισθητήριο Boiler για Logamatic 2107/ 2107M/ Παραγωγή ζεστού νερού χρήσης συνεχούς ροής Logalux SU300/5 Logalux SU400/5 896 lt/h 1) 1375 lt/h 1) 1) Θερμοκρασία νερού λέβητα 80 ο C και θερμοκρασία Z.N.X. 45 ο C (ΔΤ=35Κ) 104

5 Logalux Θερμαντήρες νερού / Boiler SU 300/5-400/5 Logalux SU300/5-400/5 Προαιρετικός εξοπλισμός Ονομασία Εναλλάκτης σωληνωτός Εναλλάκτης από επικασσιτερωμένο χαλκό. Ενδείκνυται για ηλιακό σύστημα 2-3 συλλεκτών. Θερμαντική επιφάνεια 1 m 2. Παραδίδεται μαζί με τη μεταλλική φλάντζα και τα υλικά στεγανοποίησης, σύνδεσης R 1/2. Μετάδοση θερμότητας με παροχή εισόδου 600 l/h και 80/50 ο C, θερμοκρασία νερού χρήσης 10/60 ο C. Με την προσθήκη του εναλλάκτη ο θερμαντήρας SU λειτουργεί ως θερμαντήρας διπλής ενέργειας. Σε αυτή την περίπτωση δεν μπορεί να τοποθετηθεί ηλεκτρική αντίσταση στο μπόιλερ. Εναλλάκτης για SU 300/5 - SU400/ Ηλεκτρική αντίσταση Drallos Ηλεκτρική αντίσταση* 3,5 kw- 230V 4,5 kw- 400V Ηλεκτρική αντίσταση* 6,0 kw- 400V Στηρίγματα δαπέδου (3 τμχ.) Σετ αντικραδασμικές βίδες στήριξης Θερμόμετρο C παραδίδεται μαζί με το αισθητήριο *Προσοχή: Οι αντιστάσεις 4,5 και 6 kw θα δίνονται ξεχωριστά. 105

6 SU Logalux Θερμαντήρες νερού / Boiler Logalux SU Κυλινδρικός χαλύβδινος θερμαντήρας ζεστού νερού χρήσης κατασκευασμένος σύμφωνα με το πρότυπο DIN Η εσωτερική προστασία του θερμαντήρα είναι από ειδικό γυαλί «DUOCLEAN ΜΚΤ» πατέντα της BUDERUS βασισμένη στις απαιτήσεις του γερμανικού πρότυπου DIN Εκπληρώνει όλες τις προδιαγραφές ασφαλείας και υγιεινής για πόσιμο νερό. Λόγω της εξαιρετικά λείας επιφάνειας αποτρέπει την επικάθιση αλάτων στο εσωτερικό του δοχείου. Μεγάλη εναλλακτική επιφάνεια της σερπαντίνας που θερμαίνει πολύ γρήγορα το νερό. Μόνωση 80 mm από υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) ελαχιστοποιεί τις θερμικές απώλειες. Εξωτερικό κάλυμμα από μπλε μαλακό πλαστικό. Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του θερμαντήρα. Aνοίγμα συντήρησης και καθαρισμού στο μπροστινό μέρος του θερμαντήρα. Mε την προσθήκη δεύτερου εναλλάκτη, ο θερμαντήρας δύναται να λειτουργήσει ως Boiler διπλής ενέργειας π.χ. με ηλιακό συλλέκτη (πρόσθετος εξοπλισμός). Χωρητικότητα (lt) Logalux SU 500* Logalux SU 750* Logalux SU 1000* * O θερμαντήρας νερού παραδίδεται με τοποθετημένη την ηλεκτρική αντίσταση μόνον για τα 3,5 kw (η αντίσταση χρεώνεται με 110 ) Σε περίπτωση που δεν επιθυμείτε ηλ. αντίσταση, παρακαλούμε να το αναγράφετε στην παραγγελία. Πρόσθετος εξοπλισμός Ονομασία ΑS1 Αισθητήριο Boiler για Logamatic 2107 / 2107M / Παραγωγή ζεστού νερού χρήσης συνεχούς ροής Logalux SU lt/h 1) Logalux SU lt/h 1) Logalux SU lt/h 1) 1) Θερμοκρασία νερού λέβητα 80 ο C και θερμοκρασία Z.N.X. 45 ο C (ΔΤ=35Κ) 106

7 Logalux Θερμαντήρες νερού / Boiler SU Logalux SU Προαιρετικός εξοπλισμός Ονομασία Εναλλάκτης σωληνωτός Εναλλάκτης από επικασσιτερωμένο χαλκό. Θερμαντική επιφάνεια 1m 2. Παραδίδεται μαζί με τη μεταλλική φλάντζα και τα υλικά στεγανοποίησης, σύνδεση R ½. Μετάδοση θερμότητας με παροχή εισόδου 600L/h (πτώση πίεσης 365 mbar) και 80 / 50 C, θερμοκρασία νερού χρήσης 10 / 60 C. Με την προσθήκη του εναλλάκτη ο θερμαντήρας SU λειτουργεί ως θερμαντήρας διπλής ενέργειας. Σε αυτή την περίπτωση δεν μπορεί να τοποθετηθεί ηλεκτρική αντίσταση στο μπόιλερ! Εναλλάκτης για SU 500 Εναλλάκτης για SU SU Ηλεκτρική αντίσταση Drallos Ηλεκτρική αντίσταση* 3,5 kw- 230V 4,5 kw- 400V Ηλεκτρική αντίσταση* 6,0 kw- 400V Ηλεκτρική αντίσταση* 9,0 kw- 400V Θερμόμετρο C παραδίδεται μαζί με το αισθητήριο *Προσοχή: Οι αντιστάσεις 4,5 kw, 6 kw και 9 kw θα δίνονται ξεχωριστά. 107

8 SM200/5 Logalux Ηλιακοί Θερμαντήρες νερού / Βoiler Ηλιακός Θερμαντήρας Logalux SM200/5 Κυλινδρικός χαλύβδινος θερμαντήρας ζεστού νερού χρήσης κατασκευασμένος σύμφωνα με το πρότυπο DIN Η εσωτερική προστασία του θερμαντήρα είναι από ειδικό γυαλί «DUOCLEAN ΜΚΤ» πατέντα της BUDERUS βασισμένη στις απαιτήσεις του γερμανικού πρότυπου DIN Εκπληρώνει όλες τις προδιαγραφές ασφαλείας και υγιεινής για πόσιμο νερό. Λόγω της εξαιρετικά λείας επιφάνειας αποτρέπει την επικάθιση αλάτων στο εσωτερικό του δοχείου. Δύο ενσωματωμένοι εναλλάκτες τύπου σερπαντίνας π.χ. για την λειτουργία με λέβητα και ηλιακό συλλέκτη. Μόνωση 50 mm από υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) ελαχιστοποιεί τις θερμικές απώλειες. Εξωτερικό κάλυμμα από χαλυβδοέλασμα βαμμένο μπλε. Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του θερμαντήρα. Άνοιγμα συντήρησης και καθαρισμού στο πάνω μέρος του θερμαντήρα. Χωρητικότητα (lt) Logalux SΜ 200/5* * Το δοχείο ΔΕΝ δέχεται ηλεκτρική αντίσταση Πρόσθετος εξοπλισμός ΑS1 Αισθητήριο Boiler για Logamatic 2107/ 2107M/ Παραγωγή ζεστού νερού χρήσης συνεχούς ροής Logalux SM 200/5 612 lt/h 1) 1) Θερμοκρασία νερού λέβητα 80 ο C και θερμοκρασία Z.N.X. 45 ο C (ΔΤ=35Κ) 108

9 Logalux Ηλιακοί Θερμαντήρες νερού / Boiler Logalux SM290/5Ε - 400/5E Ηλιακός Θερμαντήρας Logalux SM290/5Ε - 400/5Ε Κυλινδρικός χαλύβδινος θερμαντήρας ζεστού νερού χρήσης κατασκευασμένος σύμφωνα με το πρότυπο DIN Η εσωτερική προστασία του θερμαντήρα είναι από ειδικό γυαλί «DUOCLEAN ΜΚΤ» πατέντα της BUDERUS βασισμένη στις απαιτήσεις του γερμανικού πρότυπου DIN Εκπληρώνει όλες τις προδιαγραφές ασφαλείας και υγιεινής για πόσιμο νερό. Λόγω της εξαιρετικά λείας επιφάνειας αποτρέπει την επικάθιση αλάτων στο εσωτερικό του δοχείου. Δύο ενσωματωμένοι εναλλάκτες τύπου σερπαντίνας π.χ. για τη λειτουργεία με λέβητα και ηλιακό συλλέκτη. Μόνωση 50 mm από υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) ελαχιστοποιεί τις θερμικές απώλειες. Εξωτερικό κάλυμμα από χαλυβδοέλασμα βαμμένο μπλε. Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του θερμαντήρα. Άνοιγμα συντήρησης και καθαρισμού στο μπροστινό μέρος του θερμαντήρα και μούφα στη μέση του δοχείου για ηλεκτρική αντίσταση. Χωρητικότητα (lt) Logalux SM 290/5Ε* 290 Logalux SM 400/5Ε* * O θερμαντήρας νερού παραδίδεται με τοποθετημένη την ηλεκτρική αντίσταση μόνον για τα 3,5 kw (η αντίσταση χρεώνεται με 110 ) Σε περίπτωση που δεν επιθυμείτε ηλ. αντίσταση, παρακαλούμε να το αναγράφετε στην παραγγελία. Πρόσθετος εξοπλισμός ΑS1 Αισθητήριο Boiler για Logamatic 2107/ 2107M/ Παραγωγή ζεστού νερού χρήσης συνεχούς ροής Logalux SU290/5Ε Logalux SΜ400/5Ε 774 lt/h 1) 882 lt/h 1) 1) Θερμοκρασία νερού λέβητα 80 ο C και θερμοκρασία Z.N.X. 45 ο C (ΔΤ=35Κ) Προαιρετικός εξοπλισμός Ονομασία Ηλεκτρική αντίσταση Drallos 3,5 kw - 230V Ηλεκτρική αντίσταση* 4,5 kw - 400V Ηλεκτρική αντίσταση* 6,0 kw - 400V Στηρίγματα δαπέδου (3 τμχ.) Σετ αντικραδασμικές βίδες στήριξης Θερμόμετρο C παραδίδεται μαζί με το αισθητήριο *Προσοχή: Οι αντιστάσεις 4,5 και 6 kw θα δίνονται ξεχωριστά. 109

10 SM500 Logalux Θερμαντήρες νερού / Boiler Ηλιακός Θερμαντήρας Logalux SM500 Κυλινδρικός χαλύβδινος θερμαντήρας ζεστού νερού χρήσης κατασκευασμένος σύμφωνα με το πρότυπο DIN Η εσωτερική προστασία του θερμαντήρα είναι από ειδικό γυαλί «DUOCLEAN ΜΚΤ» πατέντα της BUDERUS βασισμένη στις απαιτήσεις του γερμανικού πρότυπου DIN Εκπληρώνει όλες τις προδιαγραφές ασφαλείας και υγιεινής για πόσιμο νερό. Λόγω της εξαιρετικά λείας επιφάνειας αποτρέπει την επικάθιση αλάτων στο εσωτερικό του δοχείου. Μεγάλη εναλλακτική επιφάνεια της σερπαντίνας που θερμαίνει πολύ γρήγορα το νερό. Μόνωση 50 mm από υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) ελαχιστοποιεί τις θερμικές απώλειες. Εξωτερικό κάλυμμα από χαλυβδοέλασμα βαμμένο μπλε. Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του θερμαντήρα. Άνοιγμα συντήρησης και καθαρισμού στο πάνω μέρος του θερμαντήρα. Εξωτερικό κάλυμμα από μαλακό πλαστικό. Χωρητικότητα (lt) Logalux SΜ 500* * O θερμαντήρας νερού παραδίδεται με τοποθετημένη την ηλεκτρική αντίσταση μόνον για τα 3,5 kw (η αντίσταση χρεώνεται με 110 ). Σε περίπτωση που δεν επιθυμείτε ηλ. αντίσταση, παρακαλούμε να το αναγράφετε στην παραγγελία. Πρόσθετος εξοπλισμός ΑS1 Αισθητήριο Boiler για Logamatic 2107/ 2107M/ Παραγωγή ζεστού νερού χρήσης συνεχούς ροής Logalux SΜ lt/h 1) 1) Θερμοκρασία νερού λέβητα 80 ο C και θερμοκρασία Z.N.X. 45 ο C (ΔΤ=35Κ) Προαιρετικός εξοπλισμός Ονομασία Ηλεκτρική αντίσταση Drallos 3,5 kw - 230V Ηλεκτρική αντίσταση* 4,5 kw - 400V Ηλεκτρική αντίσταση* 6,0 kw - 400V Στηρίγματα δαπέδου (3 τμχ.) Σετ αντικραδασμικές βίδες στήριξης Θερμόμετρο C παραδίδεται μαζί με το αισθητήριο *Προσοχή: Οι αντιστάσεις 4,5 και 6 kw θα δίνονται ξεχωριστά. 110

11 Logalux Ηλιακός θερμαντήρας για παραγωγή ζεστού νερού και υποστήριξη θέρμανσης Logalux PL.../2S Ηλιακός θερμαντήρας Logalux PL / 2S για παραγωγή ζεστού νερού και υποστήριξη θέρμανσης Ηλιακό θερμοδοχείο συνδυασμένης λειτουργίας παραγωγής ζεστού νερού χρήσης και υποστήριξης θέρμανσης. Χωρητικότητα 750L & 1000L Τροφοδοτείται από ένα ηλιακό σύστημα πολλαπλών συλλεκτών και από ένα συμβατικό λέβητα θέρμανσης. Εσωτερικό κωνικό δοχείο αποθήκευσης ζεστού νερού χρήσης (300L) με γυάλινη επίστρωση «Duoclean ΜΚΤ» και ανοδική προστασία μαγνησίου. Ειδικός εναλλάκτης ηλιακής ενέργειας ενσωματωμένος σε ένα θερμοσωλήνα ταχείας θέρμανσης στο κέντρο του εσωτερικού δοχείου. Αποθήκευση του θερμού νερού για την υποστήριξη της θέρμανσης στον εξωτερικό κύλινδρο. Θερμική μόνωση πολυουρεθάνης 100 mm. Σύνδεση έως και 8 ηλιακούς συλλέκτες Logasol SKN. Εισαγωγή νερού χρήσης και σύνδεση εναλλάκτη ηλιακού στο κάτω μέρος του δοχείου. Xωρητικότητα (lt) Κωδικός Τιμή Logalux PL 750/2S 750 Logalux PL 1000/2S Πρόσθετος εξοπλισμός Ονομασία Κωδικός Τιμή Θερμοστατική βάνα ζεστού νερού Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης, ρύθμιση από 38 έως 60 C R 3/ Ηλεκτρική ανοδίωση Για την αντιδιαβρωτική προστασία του θερμαντήρα αντικαταστεί το ανόδιο μαγνησίου Σύνδεση σε μπρίζα σούκο 230 V, απαραίτητη μόνιμη ηλεκτρική παροχή όλο το χρόνο! Ηλεκτρική αντίσταση Για Logalux PL750/2S & PL1000/2S Με ενσωματωμένο θερμοστάτη 4,5 kw- 400V 6,0 kw- 400V

12 112

13 Κεφάλαιο 7 - Μέρος Β Flamco Θερμαντήρες νερού χρήσης / Boiler Flamco PS/R Flamco Duo Θερμαντήρας νερού Σελ. 115 Flamco Duo Solar Θερμαντήρας τριπλής ενέργειας Σελ. 117 Flamco Duo FWS Θερμαντήρας συνδυασμένης λειτουργίας Σελ. 120 Flamco KPS Θερμαντήρας συνδυασμένης λειτουργίας Σελ. 121 Flamco PS/R Δοχείο αποθήκευσης Σελ. 122 Flamco PS Δοχείο αποθήκευσης Σελ. 123 HLS Solar Θερμοδοχείο υψηλής απόδοσης Σελ. 124 Duo HLS Θερμοδοχείο υψηλής απόδοσης Σελ. 125 Τεχνικό Παράρτημα Σελ

14 114

15 Flamco Θερμαντήρας νερού χρήσης / Boiler Duo Flamco Duo Κυλινδρικός χαλύβδινος θερμαντήρας ζεστού νερού χρήσης κατασκευασμένο σύμφωνα με το πρότυπο DIN Επισμαλτωμένος θερμαντήρας ζεστού νερού χρήσης κατά DIN 4753/3. Εκπληρώνει όλες τις προδιαγραφές ασφαλείας και υγιεινής για πόσιμο νερό. Μεγάλη εναλλακτική επιφάνεια της σερπαντίνας που θερμαίνει πολύ γρήγορα το νερό. Μόνωση 100 mm από ίνες fleece άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) ελαχιστοποιεί τις θερμικές απώλειες. Εξωτερικό λευκό κάλυμμα πολυστερίνης (κατηγορία Β2). Ηλεκτρική άνοδο για την αντιδιαβρωτική προστασία του θερμαντήρα. Aνοίγμα συντήρησης και καθαρισμού στο μπροστινό μέρος του θερμαντήρα DN 205. Ενσωματωμένο Θερμόμετρο. Ποδαράκια με ρυθμιζόμενο ύψος. Xωρητικότητα (lt) Flamco Duo Flamco Duo Ο θερμαντήρας παραδίδεται με τα ποδαράκια και θερμόμετρο ΤΗ80/100. Πρόσθετος εξοπλισμός Ονομασία ΑS1 Αισθητήριο Boiler για Logamatic 2107 / 2107M / Παραγωγή ζεστού νερού χρήσης συνεχούς ροής Flamco Duo lt/h 1) Flamco Duo lt/h 1) 1) Θερμοκρασία νερού λέβητα 80 ο C και θερμοκρασία Z.N.X. 45 ο C (ΔΤ=35Κ) 115

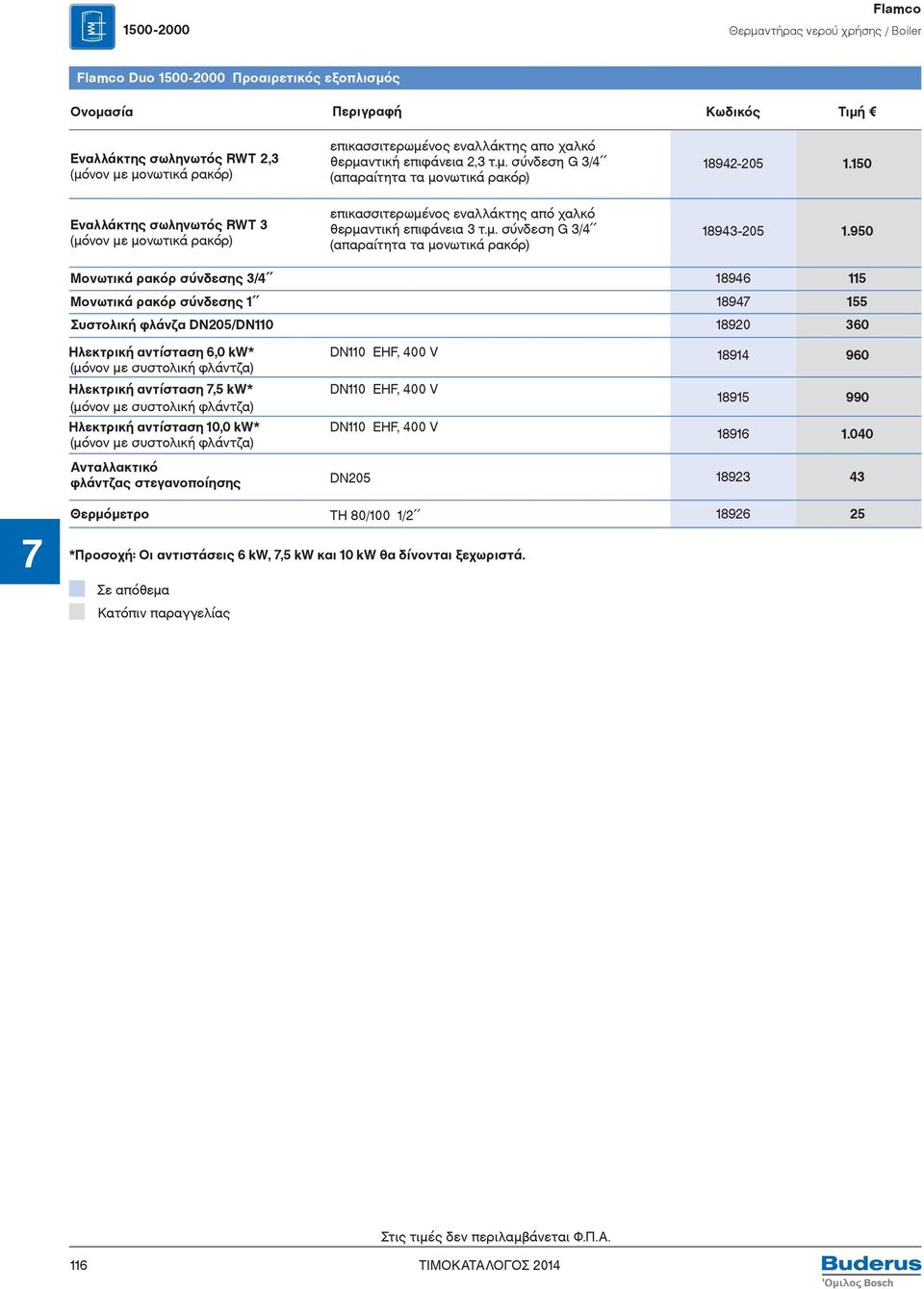

16 Flamco Θερμαντήρας νερού χρήσης / Boiler Flamco Duo Προαιρετικός εξοπλισμός Ονομασία Εναλλάκτης σωληνωτός RWT 2,3 (μόνον με μονωτικά ρακόρ) επικασσιτερωμένος εναλλάκτης απο χαλκό θερμαντική επιφάνεια 2,3 τ.μ. σύνδεση G 3/4 (απαραίτητα τα μονωτικά ρακόρ) Εναλλάκτης σωληνωτός RWT 3 (μόνον με μονωτικά ρακόρ) επικασσιτερωμένος εναλλάκτης από χαλκό θερμαντική επιφάνεια 3 τ.μ. σύνδεση G 3/4 (απαραίτητα τα μονωτικά ρακόρ) Μονωτικά ρακόρ σύνδεσης 3/ Μονωτικά ρακόρ σύνδεσης Συστολική φλάνζα DN205/DN Ηλεκτρική αντίσταση 6,0 kw* (μόνον με συστολική φλάντζα) DN110 EHF, 400 V Ηλεκτρική αντίσταση 7,5 kw* (μόνον με συστολική φλάντζα) DN110 EHF, 400 V Ηλεκτρική αντίσταση 10,0 kw* (μόνον με συστολική φλάντζα) DN110 EHF, 400 V Ανταλλακτικό φλάντζας στεγανοποίησης DN Θερμόμετρο ΤΗ 80/100 1/ *Προσοχή: Οι αντιστάσεις 6 kw, 7,5 kw και 10 kw θα δίνονται ξεχωριστά. 116

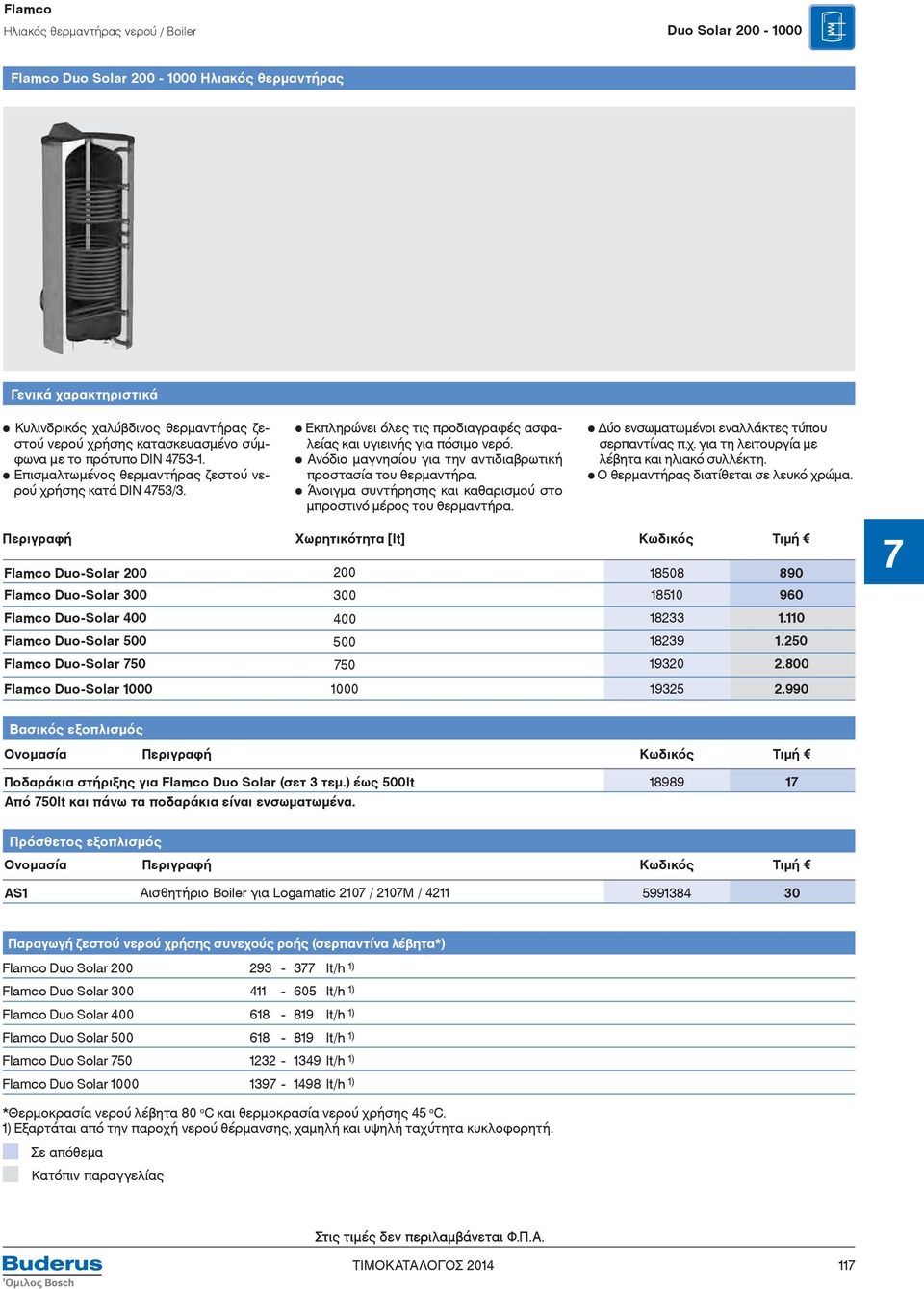

17 Flamco Ηλιακός θερμαντήρας νερού / Boiler Duo Solar Flamco Duo Solar Ηλιακός θερμαντήρας Κυλινδρικός χαλύβδινος θερμαντήρας ζεστού νερού χρήσης κατασκευασμένο σύμφωνα με το πρότυπο DIN Επισμαλτωμένος θερμαντήρας ζεστού νερού χρήσης κατά DIN 4753/3. Εκπληρώνει όλες τις προδιαγραφές ασφαλείας και υγιεινής για πόσιμο νερό. Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του θερμαντήρα. Άνοιγμα συντήρησης και καθαρισμού στo μπροστινό μέρος του θερμαντήρα. Δύο ενσωματωμένοι εναλλάκτες τύπου σερπαντίνας π.χ. για τη λειτουργία με λέβητα και ηλιακό συλλέκτη. Ο θερμαντήρας διατίθεται σε λευκό χρώμα. Xωρητικότητα [lt] Flamco Duo-Solar Flamco Duo-Solar Flamco Duo-Solar Flamco Duo-Solar Flamco Duo-Solar Flamco Duo-Solar Βασικός εξοπλισμός Ονομασία Κωδικός Τιμή Ποδαράκια στήριξης για Flamco Duo Solar (σετ 3 τεμ.) έως 500lt Από 750lt και πάνω τα ποδαράκια είναι ενσωματωμένα Πρόσθετος εξοπλισμός Ονομασία Κωδικός Τιμή ΑS1 Αισθητήριο Boiler για Logamatic 2107 / 2107M / Παραγωγή ζεστού νερού χρήσης συνεχούς ροής (σερπαντίνα λέβητα*) Flamco Duo Solar 200 Flamco Duo Solar 300 Flamco Duo Solar 400 Flamco Duo Solar 500 Flamco Duo Solar 750 Flamco Duo Solar lt/h 1) lt/h 1) lt/h 1) lt/h 1) lt/h 1) lt/h 1) *Θερμοκρασία νερού λέβητα 80 ο C και θερμοκρασία νερού χρήσης 45 ο C. 1) Εξαρτάται από την παροχή νερού θέρμανσης, χαμηλή και υψηλή ταχύτητα κυκλοφορητή. 117

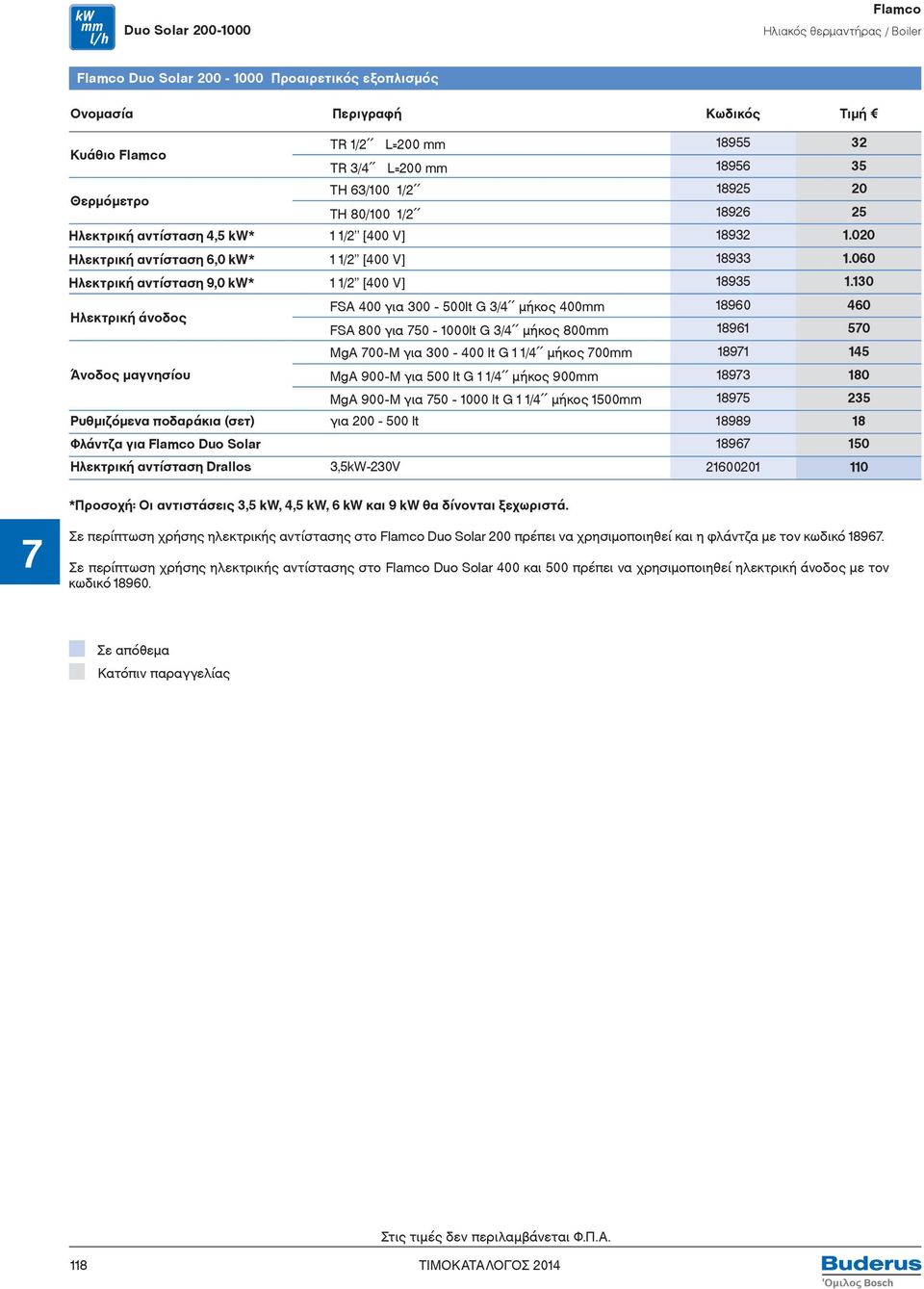

18 Duo Solar Flamco Ηλιακός θερμαντήρας / Boiler Flamco Duo Solar Προαιρετικός εξοπλισμός Ονομασία Κυάθιο Flamco Θερμόμετρο Ηλεκτρική αντίσταση 4,5 kw* TR 1/2 L=200 mm TR 3/4 L=200 mm ΤΗ 63/100 1/2 ΤΗ 80/100 1/2 1 1/2 [400 V] Ηλεκτρική αντίσταση 6,0 kw* 1 1/2 [400 V] Ηλεκτρική αντίσταση 9,0 kw* 1 1/2 [400 V] Ηλεκτρική άνοδος FSA 400 για lt G 3/4 μήκος 400mm FSA 800 για lt G 3/4 μήκος 800mm MgA 700-M για lt G 1 1/4 μήκος 700mm Άνοδος μαγνησίου MgA 900-M για 500 lt G 1 1/4 μήκος 900mm MgA 900-M για lt G 1 1/4 μήκος 1500mm Ρυθμιζόμενα ποδαράκια (σετ) για lt Φλάντζα για Flamco Duo Solar Ηλεκτρική αντίσταση Drallos 3,5kW-230V *Προσοχή: Οι αντιστάσεις 3,5 kw, 4,5 kw, 6 kw και 9 kw θα δίνονται ξεχωριστά. Σε περίπτωση χρήσης ηλεκτρικής αντίστασης στο Flamco Duo Solar 200 πρέπει να χρησιμοποιηθεί και η φλάντζα με τον κωδικό Σε περίπτωση χρήσης ηλεκτρικής αντίστασης στο Flamco Duo Solar 400 και 500 πρέπει να χρησιμοποιηθεί ηλεκτρική άνοδος με τον κωδικό

19 Flamco Ηλιακός θερμαντήρας νερού / Boiler Duo Solar Flamco Duo Solar Πίνακας επιλογής προαιρετικού εξοπλισμού Ονομασία Κωδικός 200l 300l 400l 500l 750l 1000l Ηλεκτρική αντίσταση 3kW Drallos B A A A C C Ηλεκτρική αντίσταση EHK 4,5kW [400V] B A A A C C Ηλεκτρική αντίσταση EHK 6kW [400V] X X A A C C Ηλεκτρική αντίσταση EHK 9kW [400V] X X X X X X Συστολική φλάντζα DN205/DN110 X X X X o o Ηλεκτρική αντίσταση φλαντζωτή ΕΗF DN110, 6kW [400V] X X o o R R Ηλεκτρική αντίσταση φλαντζωτή ΕΗF DN110, 7,5kW [400V] X X o o R R Ηλεκτρική αντίσταση φλαντζωτή ΕΗF DN110, 10kW [400V] X X o o R R Μονωτικά ρακόρ 3/4 Χ Χ Χ Χ ο ο Μονωτικά ρακόρ 1 Χ Χ Χ Χ ο ο Εναλλάκτης σωληνωτός RWT 2,3 kw X X X X L L Εναλλάκτης σωληνωτός RWT 3 kw X X X X L L Ηλεκτρική άνοδο FSA 400 o o o o X X Ηλεκτρική άνοδο FSA 800 X X X X o o Άνοδος Μαγνησίου MgA 500-M X X X X X Άνοδος Μαγνησίου MgA 700-M X X X X X Άνοδος Μαγνησίου MgA 900-M για 500lt X X X X X Άνοδος Μαγνησίου MgA 1500-M για 750lt και 1000lt X X X X Φλάντζα ο ο ο ο Χ Χ Ποδαράκια ο ο ο ο Ενσωματωμένο θερμόμετρο Χ Χ Θυρίδα καθαρισμού Χ= Δεν εφαρμόζεται o= Παρελκόμενα = Συμπεριλαμβάνεται Α= Προσαρμογή στην μούφα G 1 ½ πάνω από την σερπαντίνα του ηλιακού (για αυτό πρέπει η άνοδος Μαγνησίου να αντικατασταθεί από την ηλεκτρική άνοδο FSA) Β= Συναρμολόγηση σε συνδυασμό με φλάντζα DN110 με μούφα G 1 ½ (18967) C= Συναρμολόγηση στη μούφα G 1 ½ πάνω από την σερπαντίνα του ηλιακού L= Μόνο σε συνδυασμό με μονωτικά ρακόρ R= Μόνο με συστολική φλάντζα DN205/110 (18920) 119

20 Duo FWS Flamco Θερμαντήρας συνδυασμένης λειτουργίας/ Boiler Flamco Duo FWS Θερμαντήρας συνδυασμένης λειτουργίας Ηλιακός θερμαντήρας συνδυασμένης λειτουργίας παραγωγής ζεστού νερού χρήσης και υποστήριξης θέρμανσης χωρητικότητας 750 lt και 1000 lt. Ανοξείδωτος σωληνωτός εναλλάκτης ηλιακού για την παραγωγή ζεστού νερού χρήσης (υλικό W1.4404). Περιεχόμενο εναλλάκτη 38 lt. Υψηλή παροχή ζεστού νερού χρήσης λόγω μεγάλης επιφάνειας εναλλαγής 7 m 2. Μόνωση 100mm από αφρώδες υλικό χωρίς χλωροφθοράνθρακες που ελαχιστοποιεί τις θερμικές απώλειες και κάλυμμα πολυστερίνης (κατηγορία Β2). Ο θερμαντήρας διατίθεται σε λευκό χρώμα. Xωρητικότητα (lt) Flamco Duo FWS Θερμική μόνωση για Duo FWS 750 Flamco Duo FWS Θερμική μόνωση για Duo FWS Προαιρετικός εξοπλισμός Ονομασία Ηλεκτρική αντίσταση Drallos 3,5 kw 230V R 1 1/2 Ηλεκτρική αντίσταση 3,0 kw 400V R 1 1/2 Ηλεκτρική αντίσταση 4,5 kw 400V R 1 1/2 Ηλεκτρική αντίσταση 6,0 kw 400V R 1 1/ Θερμοστατική βάνα R 3/4 Θερμοστατική βάνα ανάμειξης και προστασίας ζεστού νερού χρήσης, ρύθμιση απο 38 C έως 60 C

21 Flamco Θερμαντήρας συνδυασμένης λειτουργίας / Boiler KPS Θερμαντήρας συνδυασμένης λειτουργίας Flamco KPS Ηλιακός θερμαντήρας συνδυασμένης λειτουργίας παραγωγής ζεστού νερού και υποστήριξης θέρμανσης χωρητικότητας 500lt, 750lt και 1000lt. Επισμαλτωμένος θερμαντήρας ζεστού νερού χρήσης κατά DIN 4753/3. Μόνωση 100 mm από αφρώδες υλικό που ελαχιστοποιεί τις απώλειες και κάλυμμα πολυστερίνης (κατηγορία Β2). Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του θερμαντήρα. Είσοδος του κρύου νερού στο κάτω μέρος του θερμαντήρα για να διατηρηθεί η επιστρωμάτωση του θερμαντήρα. Ο θερμαντήρας διατίθεται σε μπλε χρώμα. Ζεστό νερό χρήσης (lt) Όγκος αποθήκης νερού (lt) Flamco KPS 500/ Θερμική μόνωση για KPS 500/150 Flamco KPS 750/ Θερμική μόνωση για KPS 750/200 Flamco KPS 1000/ Θερμική μόνωση για KPS 1000/ Προαιρετικός εξοπλισμός Ονομασία ΑS1 Αισθητήριο Boiler για Logamatic 2107 / 2107M / Ηλεκτρικη αντισταση Drallos 3,5kW Ηλεκτρική αντίσταση 4,5 kw Ηλεκτρική αντίσταση 6,0 kw Ηλεκτρική αντίσταση 9,0 kw Ηλεκτρική άνοδος FSA V R 1 1/2 400V R 1 1/2 400V R 1 1/2 400V R 1 1/

22 PS/R Flamco Θερμαντήρας αποθήκευσης νερού / Boiler Flamco PS/R Δοχείο αδρανείας Κυλινδρικό χαλύβδινο δοχείο αποθήκευσης νερού θέρμανσης χωρητικότητας 500lt, 750lt, 1000lt και 1500lt. Δυνατότητα σύνδεσεις πολλών πηγών ενέργειας (ηλιακή, τζάκι, αντλία θερμότητας κ.ο.κ.). Μόνωση απο αφρώδες υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) πάχους 100 mm που ελαχιστοποιεί τις θερμικές απώλειες, κάλυμμα πολυστερίνης (κατηγορία Β2). Χωρητικότητα [lt] Ο θερμαντήρας διατίθεται σε λευκό χρώμα. Το μπόιλερ παραδίδεται με τα ποδαράκια στήριξης. Flamco PS/R Θερμική μόνωση για PS/R Flamco PS/R Θερμική μόνωση για PS/R Flamco PS/R Θερμική μόνωση PS/R Flamco PS/R Θερμική μόνωση για PS/R Πρόσθετος εξοπλισμός Ηλεκτρική αντίσταση Drallos 3,5 kw 230V, R 1 1/ Ηλεκτρική αντίσταση 3 kw 400 V, R 1 1/ Ηλεκτρική αντίσταση 6 kw 400 V, R 1 1/ Ηλεκτρική αντίσταση 9 kw 400 V, R 1 1/ Κυάθιο Flamco TR 1/2 L=200 mm Κυάθιο Flamco TR 3/4 L=200 mm Θερμόμετρο Flamco ΤΗ 63/ Θερμόμετρο Flamco ΤΗ 80/

23 Flamco Θερμαντήρας αποθήκευσης νερού / Boiler PS Flamco PS Δοχείο αδρανείας Κυλινδρικό χαλύβδινο δοχείο αποθήκευσης νερού θέρμανσης χωρητικότητας από 200 lt έως 2000 lt. Δυνατότητα σύνδεσεις πολλών πηγών ενέργειας (τζάκι, αντλία θερμότητας κ.ο.κ.). Μόνωση απο αφρώδες υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) πάχους 100mm που ελαχιστοποιεί τις θερμικές απώλειες. Ο θερμαντήρας διατίθεται σε μπλε χρώμα. Το μπόιλερ παραδίδεται με τα ποδαράκια στήριξης. Χωρητικότητα [lt] Flamco PS 200 Θερμική μόνωση για PS Flamco PS 300 Θερμική μόνωση για PS Flamco PS 500 Θερμική μόνωση για PS Flamco PS 750 Θερμική μόνωση για PS Flamco PS 850 Θερμική μόνωση για PS Flamco PS 1000 Θερμική μόνωση για PS Flamco PS 1200 Θερμική μόνωση για PS1200 Flamco PS 1500 Θερμική μόνωση για PS Flamco PS 1800 Θερμική μόνωση για PS Flamco PS 2000 Θερμική μόνωση για PS Πρόσθετος εξοπλισμός Ηλεκτρική αντίσταση Drallos 3,5 kw 230V, R 1 1/ Ηλεκτρική αντίσταση 3 kw 400 V, R 1 1/ Ηλεκτρική αντίσταση 6 kw 400 V, R 1 1/ Ηλεκτρική αντίσταση 9 kw 400 V, R 1 1/ Κυάθιο Flamco TR 1/2 L=200 mm Κυάθιο Flamco TR 3/4 L=200 mm Θερμόμετρο Flamco ΤΗ 63/ Θερμόμετρο Flamco ΤΗ 80/

24 HLS Solar Flamco Επιδαπέδιο θερμοδοχείο υψηλής απόδοσης Flamco HLS-Solar Θερμοδοχείο νερού χρήσης υψηλής απόδοσης για συνδυασμό με αντλίες θερμότητας Θερμοδοχείο με ιδιαίτερα μεγάλου μεγέθους σερπαρτήνα και πρόσθετο εναλλάκτη θερμότητας για τη σύνδεση ενός ηλιακού συστήματος. Υψηλής ποιότητας επισμάλτωση, σύμφωνα με το πρότυπο DIN 4753 / 3. Κυλινδρικό χαλύβδινο δοχείο χωρητικότητας 400 lt και 500 lt. Δυνατότητα σύνδεσης πολλών πηγών ενέργειας (ηλιακό ή ενεργειακό τζάκι και αντλία θερμότητας). Μόνωση 50 mm από υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) και σκληρό περίβλημα. Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του δοχείου. Φλάντζα επιθεώρησης για τη σύνδεση πρόσθετων πηγών νέργειας (π.χ. ηλεκτρική αντίσταση). Εξοπλισμένο με θερμόμετρο και κυάθιο για αισθητήριο θερμοκρασίας. Χωρητικότητα [lt] Χρώμα θερμομόνωσης HLS-Solar Λευκό HLS-Solar Λευκό Πρόσθετος εξοπλισμός Ηλεκτρική αντίσταση Drallos 3,5 kw 230V,R 1 1/ Ηλεκτρική αντίσταση EHK 3 kw 400V,R 1 1/ Ηλεκτρική αντίσταση EHK 4,5 kw 400V,R 1 1/ Ηλεκτρική αντίσταση EHK 6 kw 400V,R 1 1/ Φλάντζα DN110 με μούφα G 1 1/ Ηλεκτρική άνοδος FSA 400 για 400 lt G 3/4 μήκος 400mm Ηλεκτρική άνοδος FSA 800 για 500 lt G 3/4 μήκος 800mm Σε περίπτωση χρήσης ηλεκτρικής αντίστασης 3 & 4,5 kw πρέπει να χρησιμοποιηθεί και η φλάντζα με τον κωδικό 18967, εναλλακτικά μπορεί να τοποθετηθεί και ηλεκτρική άνοδος. Σε περίπτωση χρήσης ηλεκτρικής αντίστασης 6,0 kw πρέπει να χρησιμοποιηθεί ηλεκτρική άνοδος με τον κωδικό

25 Flamco Επιδαπέδιο θερμοδοχείο υψηλής απόδοσης Duo HLS Flamco Duo HLS Θερμοδοχείο νερού χρήσης υψηλής απόδοσης για συνδυασμό με αντλίες θερμότητας Θερμοδοχείο με ιδιαίτερα μεγάλου μεγέθους διπλή σερπαρτήνα για τη σύνδεση μιας αντλίας θερμότητας. Υψηλής ποιότητας επισμάλτωση, σύμφωνα με το πρότυπο DIN 4753 / 3. Κυλινδρικό χαλύβδινο δοχείο χωρητικότητας 300 lt, 400 lt και 500 lt. Μόνωση 50 mm από υλικό άριστης ποιότητας χωρίς χλωροφθοράνθρακες (CFC) και σκληρό περίβλημα. Ανόδιο μαγνησίου για την αντιδιαβρωτική προστασία του δοχείου. Φλάντζα επιθεώρησης για τη σύνδεση πρόσθετων πηγών ενέργειας (π.χ. ηλεκτρική αντίσταση). Εξοπλισμένο με θερμόμετρο και κυάθιο για αισθητήριο θερμοκρασίας. Χωρητικότητα [lt] Χρώμα θερμομόνωσης Duo HLS Λευκό Duo HLS Λευκό Duo HLS Λευκό Πρόσθετος εξοπλισμός Ηλεκτρική αντίσταση Drallos 3,5 kw 230V,R 1 1/ Ηλεκτρική αντίσταση EHK 3 kw 400V,R 1 1/ Φλάντζα DN110 με μούφα G 1 1/ Ηλεκτρική άνοδος FSA 400 για lt G 3/4 μήκος400mm Ηλεκτρική άνοδος FSA 800 για 500 lt G 3/4 μήκος 800mm Σε περίπτωση χρήσης ηλεκτρικής αντίστασης 3 kw πρέπει να χριμοποιηθεί και η φλάντζα με τον κωδικό
