1 ΚΤΗΡΙΑΚΟ ΔΥΝΑΜΙΚΟ ΣΤΗΝ ΕΛΛΑΔΑ Κατανομή των ελληνικών κτηρίων ανά χρονολογία κατασκευής για το 2001

2 ΚΤΗΡΙΑΚΟ ΔΥΝΑΜΙΚΟ ΣΤΗΝ ΕΛΛΑΔΑ Ποσοστιαία κατανομή ελληνικών κτηρίων ανά τελική χρήση για το 2001

3 29,7 C AR02 LI04 LI03 SP05* LI02 28 AR03 SP03* SP04* 26 SP06* AR01 SP02* SP01* 24 LI01 22 σήμερα 20,9 C στην Ελλάδα 70% των κτηρίων στην Ελλάδα είναι κτισμένα πριν το 1980, ενώ από το 1990 υπήρξε σωστή εφαρμογή του Κανονισμού Θερμομόνωσης. Ημέσηετήσιατελικήκατανάλωσηενέργειαςστις κατοικίες κυμαίνεται μεταξύ 60kWh/m 2 /έτος και 200kWh/m 2 /έτος.

4 κατάσταση των παλαιότερων (και όχι μόνο) κτηρίων Κέλυφος Ελλιπής θερμομόνωση του κελύφους Κακή κατάσταση των πλαισίων ανοιγμάτων Ανεπαρκής σκιασμός Φωτισμός Σημαντικός αριθμός λαμπτήρων πυρακτώσεως Ανεπαρκής αξιοποίηση φυσικού φωτισμού Ανοικτάφώταχωρίςναχρειάζεται Θέρμανση Παλαιά συστήματα λεβήτων/καυστήρων με χαμηλούς βαθμούς απόδοσης Ελλιπής θερμομόνωση των δικτύων διανομής Έλλειψη αυτοματισμών (θερμοστάτες χώρων, συστήματα αντιστάθμισης, κλπ) Κλιματισμός Αυτόνομες κλιματιστικές μονάδές αμφιβόλου προελεύσεως, ποιότητας και αποδοτικότητας Ζεστό Νερό Χρήσης σήμερα στην Ελλάδα Ανεπαρκής αξιοποίηση ηλιακών συστημάτων ΠΗΓΗ: Γ. Μαρκογιαννάκης, ΚΑΠΕ

5 στην Ευρώπη 10 εκατομμύρια οικιακοί λέβητες στην ΕΕ είναι παλαιότεροι από 20 ετών. Η εγκατάστασή τους μπορεί να εξοικονομήσει 5% της ενέργειας θέρμανσης Ο φωτισμός καταναλώνει το 14% της συνολικής ενέργειας του κτηριακού τομέα. Με τη χρήση πιο αποδοτικών εξαρτητμάτων και συστημάτων ελέγχου και με την ενσωμάτωση τεχνικών φυσικού φωτισμού και άλλων τεχνολογιών μπορεί να έχουμε εξοικονόμηση 30-50%. Η χρήση της ενέργειας για κλιματισμό αναμένεται να διπλασιαστεί από το 2000 στο % εξοικονόμηση μπορεί να επιτεθχθεί από συστήματα κλιματισμού που εξασφαλίζουν απαιτήσεις ελάχιστης απόδοσης.

6 στην Ευρώπη Τοπικά διαθέσιμες ανενεώσιμες πηγές ενέργειας (ηλιακή, γεωθερμία), συμπαραγωγή θερμότητας/ηλεκτρισμού, τηλεθέρμανση και αντλίες θερμότητας, έχουν σημαντικό επιπρόσθετο δυναμικό εξοικονόμησης. Βιοκλιματικές παρεμβάσεις σε αστικούς υπαίθριους χώρους μπορούν να βελτιώσουν σημαντικά τις συνθήκες θερμικής, οπτικής και ακουστικής άνεσης, να συνεισφέρουν στην εξοικονόμηση ενέργειας στα παρακείμενα κτήρια και να μειώσουν σημαντικά το φαινόμενο της θερμικής νησίδας στις πόλεις. Σε Ευρωπαϊκό επίπεδο εκτιμάται ότι είναι εφικτό η ενεργειακή κατανάλωση να μειωθεί κατά 20% ώς το 2020 με οικονομικά αποδοτικά μέτρα. Στόχος 9% σε 9 χρόνια

7 Ενεργειακές Τεχνολογίες στο Δομημένο Περιβάλλον Εξοικονόμηση Ενέργειας Βιοκλιματική αρχιτεκτονική Τεχνολογίες κτηριακού κελύφους (μονώσεις, βελτιωμένοι υαλοπίνακες, συστήματα σκίασης και ρύθμισης του φωτισμού κ.ά.).) Ενεργειακά αποδοτικές ΗΜ εγκαταστάσεις (για θέρμανση, ψύξη, αερισμό, φωτισμό) Ενεργειακά αποδοτικές ηλεκτρικές συσκευές Διαδικασίες ενεργειακής επιθεώρησης Ορθολογική χρήση ενέργειας (συστήματα διαχείρισης φορτίου, συστήματα ενεργειακής διαχείρισης, συμβολή του χρήστη στη λειτουργία του κτηρίου)

8 Ενεργειακές Τεχνολογίες στο Δομημένο Περιβάλλον Ανανεώσιμες Πηγές Ενέργειας Παθητικά ηλιακά συστήματα (στοιχεία του βιοκλιματικού σχεδιασμού) για θέρμανση, δροσισμό, φωτισμό Ενεργητικά (θερμικά) ηλιακά συστήματα μεμονωμένα ή κεντρικά ενσωματωμένα σε κτήρια και ομάδες κτηρίων Γεωθερμικές αντλίες (για θέρμανση και ψύξη) Φωτοβολταϊκά συστήματα ενσωματωμένα σε κτήρια Συστήματα τηλεθέρμανσης, συμπαραγωγής σε μεγάλα κτήρια ή οικισμούς και με αξιοποίηση της βιομάζας Ενσωμάτωση ΑΠΕ για ηλεκτροδότηση οικισμών (αιολική και ηλιακή ενέργεια)

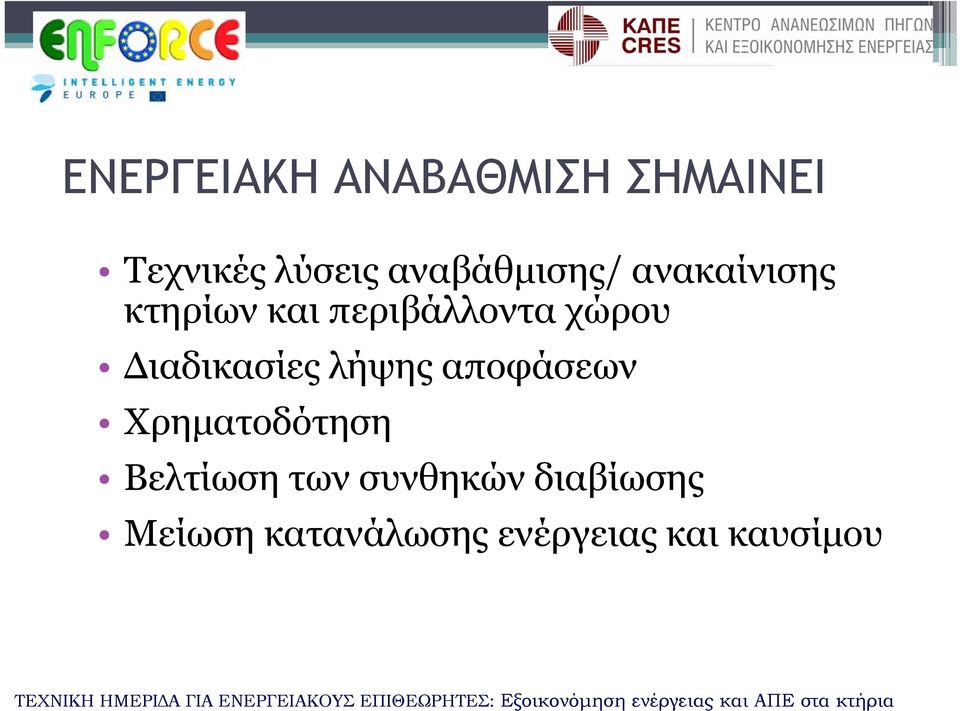

9 ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ ΣΗΜΑΙΝΕΙ Τεχνικές λύσεις αναβάθμισης/ ανακαίνισης κτηρίων και περιβάλλοντα χώρου Διαδικασίες λήψης αποφάσεων Χρηματοδότηση Βελτίωση των συνθηκών διαβίωσης Μείωση κατανάλωσης ενέργειας και καυσίμου

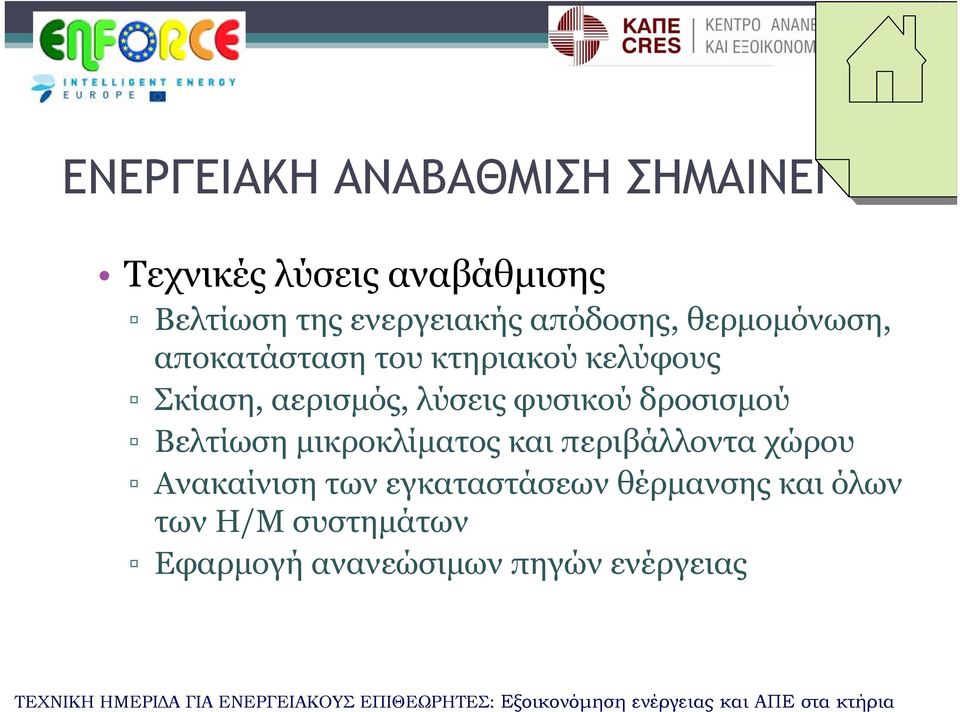

10 ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ ΣΗΜΑΙΝΕΙ Τεχνικές λύσεις αναβάθμισης Βελτίωση της ενεργειακής απόδοσης, θερμομόνωση, αποκατάσταση του κτηριακού κελύφους Σκίαση, αερισμός, λύσεις φυσικού δροσισμού Βελτίωση μικροκλίματος και περιβάλλοντα χώρου Ανακαίνιση των εγκαταστάσεων θέρμανσης και όλων των Η/Μ συστημάτων Εφαρμογή ανανεώσιμων πηγών ενέργειας

11 ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ ΣΗΜΑΙΝΕΙ Διαδικασίες λήψης αποφάσεων Διαθέσιμη πληροφορία Ανάλυση κόστους /οφέλους Διαθέσιμοι οικονομικοί πόροι Δυνατότητες χρηματοδότησης Αποδοχή τεχνικών λύσεων Συμφωνία ενοίκων/ιδιοκτητών

12 ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ ΣΗΜΑΙΝΕΙ Χρηματοδότηση Επενδυτική δυνατότητα του ιδιοκτήτη Διαθέσιμα (ευνοϊκά) δάνεια Επιδοτήσεις-επιχορηγήσεις Εναλλακτικές δυνατότητες (χρηματοδότηση από τρίτους)

13 ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ ΣΗΜΑΙΝΕΙ Βελτίωση των συνθηκών διαβίωσης Βελτίωση συνθηκών θερμικής, οπτικής (και ακουστικής) άνεσης Αποκατάσταση ανθυγιεινών συνθηκών (π.χ. υγρασία, κακή ποιότητα αέρα) Αναβάθμιση ποιότητας εσωτερικού και εξωτερικού χώρου Προστασία περιβάλλοντος-οικονομία

14 ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ ΣΗΜΑΙΝΕΙ Μείωση κατανάλωσης ενέργειας και καυσίμου Εξοικονόμηση καυσίμου έως και 50% για τη θέρμανση Περιορισμός της χρήσης κλιματιστικών Περιορισμός της κλιματικής αλλαγής Οικονομία Απεξάρτηση από συμβατικά καύσιμα

15 ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ: ΜΙΑ ΕΘΝΙΚΗ ΕΥΚΑΙΡΙΑ Το δυναμικό εξοικονόμησης ενέργειας στον κτηριακό τομέα είναι εξαιρετικά μεγάλο. Ο κτηριακός τομέας δύναται να αποτελέσει το πεδίο υπέρβασης της οικονομικής κρίσης στην χώρα μας. Οι κατασκευές παρουσιάζουν αφενός ένα πολύ μεγάλο οικονομικό και τεχνικό δυναμικό και αφετέρου μια εξαιρετική ανάγκη για νέες στοχευμένες επενδύσεις. ΕΘΝΙΚΗ ΠΡΟΤΕΡΑΙΟΤΗΤΑ: να αναβαθμιστούν τα κτήρια των πολιτών χαμηλού εισοδήματος να ανακαινιστούν τα ενεργόβορα κτήρια του δημόσιου να πειστούν ή να αναγκαστούν οι μεγάλοι καταναλωτές των εμπορικών κτηρίων να εξοικονομήσουν ενέργεια να αναβαθμιστεί το αστικό περιβάλλον

16 Ενεργειακή Αποδοτικότητα Βήμα 1: Βιοκλιματικός σχεδιασμός / Ενεργειακή απόδοση και εξοικονόμηση Βήμα 2: Θέρμανση & Ψύξη με ΑΠΕ Βήμα 3: Παραγωγή ηλεκτρισμού με ΑΠΕ - Συμπαραγωγή

17 Βιοκλιματικός σχεδιασμός - εξοικονόμηση Σκοπός: Θερμική & Οπτική άνεση Ποιότητα αέρα Εξοικονόμηση ενέργειας Ορθολογική χρήση ενέργειας Όχι μόνο εντός του κελύφους! «Έξυπνη» χρήση θα πρέπει να γίνεται και στον περιβάλλοντα χώρο Τρόποι: Κατασκευαστικά και μονωτικά υλικά- τεχνικές Παθητικά ηλιακά συστήματα (συστήματα σκίασης, φυτεμένο δώμα, αίθρια) Χρήση «φυσικών» πηγών για π.χ. φωτισμό/δροσισμό

18 Σκοπός: Σωστή χρήση των συστημάτων φωτισμού Έλεγχος κλιματισμού χώρων Προκαθορισμένη προληπτική συντήρηση μηχανημάτων Εξοικονόμηση ενέργειας Βιοκλιματικός σχεδιασμός - εξοικονόμηση Τρόποι: Χρήση λαμπτήρων χαμηλής ενεργειακής κατανάλωσης Μονώσεις αγωγών / οροφής Διπλά τζάμια Building Energy Managements Systems (BEMS) Συστήματα ανάκτησης ενέργειας

19 Ε.Ε. στην Εγκατάσταση Τεχνητού Φωτισμού ΝΟΙΚΟΚΥΡΕΜΑ (Αμελητέο Κόστος) Σβήσιμο λαμπτήρων σε μη κατοικημένους και δευτερεύοντες χώρους Έλεγχος, περιοδική συντήρηση και καθαρισμός φωτιστικών διατάξεων (λαμπτήρες, καλύμματα) σε νεκρές περιόδους και αφαίρεση λαμπτήρων σε υπερδιαστασιολογημένα φωτιστικά κυκλώματα ΒΕΛΤΙΩΣΗ (Χαμηλό Κόστος) Χρονοδιακόπτες, διαβαθμιστές και αισθητήρες παρουσίας για τον αυτόματο έλεγχο των κυκλωμάτων ανάλογα με τις συνθήκες χρήσης Αντικατάσταση λαμπτήρων πυρακτώσεως με λαμπτήρες φθορισμού ή άλλους υψηλής φωτεινής απόδοσης και χαμηλής ενεργειακής κατανάλωσης Εγκατάσταση καλυμμάτων με ανακλαστήρες ΑΝΑΚΑΤΑΣΚΕΥΗ (Μέσο-Υψηλό Κόστος) Αντικατάσταση συμβατικών ballasts με ηλεκτρονικά ballasts Αυτοματισμοί διατήρησης φωτεινής ροής και ελέγχου συστήματος σε συνάρτηση με το διαθέσιμο φυσικό φως με χρήση αισθητήρων φωτός και χωριστά περιμετρικά κυκλώματα

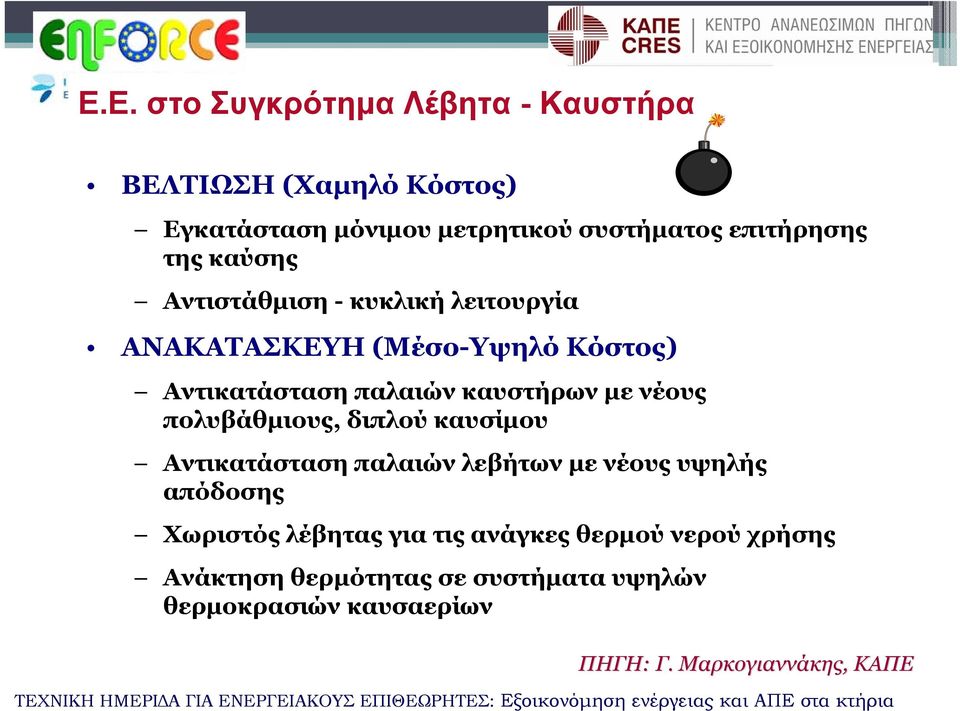

20 Ε.Ε. στο Συγκρότημα Λέβητα - Καυστήρα ΒΕΛΤΙΩΣΗ (Χαμηλό Κόστος) Εγκατάσταση μόνιμου μετρητικού συστήματος επιτήρησης της καύσης Αντιστάθμιση - κυκλική λειτουργία ΑΝΑΚΑΤΑΣΚΕΥΗ (Μέσο-Υψηλό Κόστος) Αντικατάσταση παλαιών καυστήρων με νέους πολυβάθμιους, διπλού καυσίμου Αντικατάσταση παλαιών λεβήτων με νέους υψηλής απόδοσης Χωριστός λέβητας για τις ανάγκες θερμού νερού χρήσης Ανάκτηση θερμότητας σε συστήματα υψηλών θερμοκρασιών καυσαερίων ΠΗΓΗ: Γ. Μαρκογιαννάκης, ΚΑΠΕ

21 Ε.Ε. στο Ψυκτικό Συγκρότημα Κλιματισμού ΑΝΑΚΑΤΑΣΚΕΥΗ (Μέσο-Υψηλό Κόστος) Πολυβάθμια συγκροτήματα ή περισσότερα του ενός συγκροτήματα Συστήματα Κλιματισμού με VRV ή VRF Inverter Αντιστάθμιση κυκλική λειτουργία Σύστημα αποθήκευσης ψυχρού νερού ή πάγου (cooling storage) Συγκροτήματα απορρόφησης με χρήση ανακτώμενης θερμότητας, φυσικού αερίου ή ηλιακή ενέργεια ή Αντλίες Θερμότητας με χρήση ΑΠΕ (Γεωθερμία) ΠΗΓΗ: Γ. Μαρκογιαννάκης, ΚΑΠΕ

22 Ε.Ε. στα Δίκτυα Διανομής Θέρμανσης - Κλιματισμού ΝΟΙΚΟΚΥΡΕΜΑ (Αμελητέο Κόστος) Νυκτερινός αερισμός free cooling Κατάλληλες ρυθμίσεις θερμοστατών, αυτόματων ελεγκτών και διατάξεων ελέγχου ανάλογα με τα θερμικά φορτία και την κατοίκηση των χώρων Συντήρηση και επισκευή δικτύου σωληνώσεων και αεραγωγών και αντικατάσταση φίλτρων αερισμού ΒΕΛΤΙΩΣΗ (Χαμηλό Κόστος) Αντικατάσταση ελαττωματικών διατάξεων ελέγχου (διαφράγματα, βαλβίδες) Αναβάθμιση θερμομόνωσης δικτύων Θερμοστατικές βαλβίδες σωμάτων και ακριβείς θερμοστάτες χώρου Ανάκτηση θερμότητας σε κεντρικές κλιματιστικές μονάδες ΑΝΑΚΑΤΑΣΚΕΥΗ (Μέσο-Υψηλό Κόστος) Μετατροπή συμβατικών συστημάτων διανομής κλιματισμού σε VAV Ξεχωριστοί κλυκλοφορητές σε δίκτυακαιζώνεςμεδιαφορετικές απαιτήσεις και αφαίρεση άχρηστων τμημάτων δικτύων

23 Ε.Ε. στην Εγκατάσταση Θερμού Νερού Χρήσης ΝΟΙΚΟΚΥΡΕΜΑ (Αμελητέο Κόστος) Μείωση θερμοκρασίας αποθήκευσης και προσαγωγής θερμού νερού χρήσης Έλεγχος χρήσης αναμικτήρων ροής θερμού/ψυχρού νερού στους κρουνούς ΒΕΛΤΙΩΣΗ (Χαμηλό Κόστος) Αναβάθμιση θερμομόνωσης δικτύων διανομής ΑΝΑΚΑΤΑΣΚΕΥΗ (Μέσο-Υψηλό Κόστος) Αντικατάσταση υπερδιαστασιολογημένων θερμαντήρων Εναλλάκτης θερμότητας στον συμπυκνωτή Κεντρικά ηλιακά συστήματα ΠΗΓΗ: Γ. Μαρκογιαννάκης, ΚΑΠΕ

24 Κεντρικά Συστήματα Ενεργειακής Διαχείρισης (BEMS) Οι συνηθέστερες εφαρμογές περιλαμβάνουν: τον έλεγχο των συνθηκών εξωτερικού και εσωτερικού περιβάλλοντος (θερμοκρασία, υγρασία, κλπ) τα επίπεδα φωτισμού την λειτουργίας ανελκυστήρων τον έλεγχο της κίνησης (παρουσία ατόμων) τον χρονικό προγραμματισμό (optimum start stop) τον έλεγχο λειτουργίας, και όλων των παραμέτρων που συνδέονται με αυτό, ενός κεντρικού συστήματος κλιματισμού (θέρμανση ψύξη) τον έλεγχο λειτουργίας του υποσταθμού, του ηλεκτροπαραγωγού ζεύγους και του γενικού πίνακα χαμηλής τάσης καταγραφή των παραμέτρων λειτουργίας ενός κτηρίου Συμπληρωματικά ένα σύστημα BMS μπορεί να ελέγχει και να διαχειρίζεται: το σύστημα πυρόσβεσης αντλητικά συγκροτήματα το σύστημα ασφαλείας

25 Συμπαραγωγή Ηλεκτρισμού και Θερμότητας Ταυτόχρονη παραγωγή ηλεκτρικής ενέργειας και θερμότητας από ένα μόνο καύσιμο. Μικρής Κλίμακας Συστήματα Συμπαραγωγής Παρέχουν ηλεκτρική ισχύ μέχρι 1MW Είναι συστήματα με μηχανή εσωτερικής καύσης Είναι κατάλληλα για εφαρμογές σε: Ξενοδοχεία Νοσοκομεία Χώρους αναψυχής Χώρους άθλησης Κολυμβητήρια

26 Θέρμανση Ψύξη με ΑΠΕ Σκοπός: Θέρμανση ψύξη χώρων ΖΝΧ Θέρμανση κολυμβητικών δεξαμενών Μέσα: Θερμικά ηλιακά συστήματα Γεωθερμικές αντλίες θερμότητας Μονάδες βιομάζας Υβριδικά συστήματα

27 Παραγωγή Ηλεκτρισμού με ΑΠΕ Σκοπός: (Επικουρική) παραγωγή ηλεκτρισμού Φιλο-περιβαλλοντικό profile Απομονωμένες μονάδες μη διασυνδεδεμένες Μέσα: Φωτοβολταϊκά συστήματα.και άλλες νέες προσεγγίσεις
