1 Ελληνικά Υποδείξεις ασφαλείας Για να αποφύγετε τραυµατισµούς κατά τη συναρµολόγηση πρέπει να φοράτε γάντια. Το προϊόν επιτρέπεται να χρησιµοποιείται µόνο σαν µέσο λουτρού, υγιεινής και καθαρισµού του σώµατος. Οι διαφορές της πίεσης µεταξύ της σύνδεσης κρύου και ζεστού νερού θα πρέπει να αντισταθµίζονται. Οδηγίες συναρµολόγησης Πριν τη συναρµολόγηση πρέπει να εξεταστεί το προϊόν για ζηµιές µεταφοράς. Μετά την εγκατάσταση δεν αναγνωρίζονται ζηµιές από τη µεταφορά ή επιφανειακές ζηµιές. Η µπαταρία πρέπει να τοποθετηθεί, να πλυθεί και να ελεγχθεί µε βάση τους ισχύοντες κανόνες υδραυλικής τέχνης Τεχνικά Χαρακτηριστικά Λειτουργία πίεσης: έως 1 MPa Συνιστώµενη λειτουργία πίεσης: 0,1 0,5 MPa Πίεση ελέγχου: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Θερµοκρασία ζεστού νερού: έως 80 C Συνιστώµενη θερµοκρασία ζεστού νερού: 65 C Θερµική απολύµανση: έως 70 C / 4 min Περιλαµβάνει βαλβίδα αντεπιστροφής. Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιµο νερό!. Οι βάνες Hansgrohe µπορούν να συνδυαστούν µε ταχυθερµοσίφωνες υδραυλικού και θερµικού ελέγχου, όταν η πίεση ροής αριθµεί τουλάχιστον 0,15 MPa. Περιγραφή συµβόλων Μην χρησιµοποιείτε σιλικόνη που περιέχει οξικό οξύ! Ρύθµιση Για να προσαρµόσετε το δοσοµετρητή ζεστού νερού σε αναµεικτικές µπαταρίες, παρακαλούµε δείτε τη ρύθµιση στη σελ. 39. εν συνιστάται η διάταξη φραγής ζεστού νερού σε συνδυασµό µε ταχυθερµοσίφωνα. Συντήρηση (βλ. σελίδα 40) Οι βαλβίδες αντεπιστροφής πρέπει να ελέγχονται τακτικά ως προς τη λειτουργία τους, σύµφωνα µε τις οδηγίες DIN EN 1717, σε σχέση µε τους ισχύοντες εθνικούς ή τοπικούς κανόνες (το ελάχιστο µια φορά το χρόνο, σύµφωνα µε το πρότυπο DIN 1988) ιαστάσεις (βλ. σελίδα 34) ιάγραµµα ροής (βλ. σελίδα 34) Ανταλλακτικά (βλ. σελίδα 36) Χειρισµός (βλ. σελίδα 38) Καθαρισµός βλ. συνηµµένο φυλλάδιο Σήµα ελέγχου (βλ. σελίδα 40) Βλάβη Αιτία ιόρθωση Ανεπαρκές νερό Σκληρή µπαταρία (µείκτης) Η µπαταρία στάζει Χαµηλή θερµοκρασία ζεστού νερού Ο ταχυθερµοσίφωνας δεν ενεργοποιείται - Βρώµικη στεγανοποιητική σήτα του καταιονιστήρα - Καθαρίστε και, εάν χρειαστεί, αλλάξτε τη στεγανοποιητική σήτα µεταξύ καταιονιστήρα και σπιράλ - Η βαλβίδα αντεπιστροφής δεν γυρίζει πίσω. - Αλλάξτε τη βαλβίδα αντεπιστροφής - Ελαττωµατικό φυσίγγιο, άλατα - Αλλαγή φυσιγγίου - Ελαττωµατικό φυσίγγιο - Αλλαγή φυσιγγίου - Λάθος ρύθµιση της περιοριστικής διάταξης ζεστού νερού - Το στραγγαλιστικό πηνίο δεν έχει αποσυναρµολογηθεί από τον καταιονιστήρα χειρός - Τα φίλτρο συλλογής ακαθαρσιών είναι λερωµένο - Η βαλβίδα αντεπιστροφής δεν γυρίζει πίσω. - Ρυθµίστε την περιοριστική διάταξη του ζεστού νερού - Καθαρίστε το στραγγαλιστικό πηνίο από τον καταιονιστήρα χειρός - Καθαρίστε/αλλάξτε το φίλτρο συλλογής ακαθαρσιών - Αλλάξτε τη βαλβίδα αντεπιστροφής 22 Συναρµολόγηση βλ. σελίδα 31

Οδηγίες συναρµολόγησης Πριν τη συναρµολόγηση πρέπει να εξεταστεί το προϊόν για ζηµιές µεταφοράς. Μετά την εγκατάσταση δεν αναγνωρίζονται ζηµιές από τη µεταφορά ή επιφανειακές ζηµιές.

2 Focus / Silicone a min. 34 mm 3b max. 39 mm max. 5 mm

3 Focus / SW 30 mm 17 Nm 8 9 SW 22 mm > 2 min 10 SW 22 mm (2 Nm) 32

4 Focus / Nm SW 2,5 mm 3 4 SW 22 mm > 2 min 5 SW 22 mm (2 Nm) 33

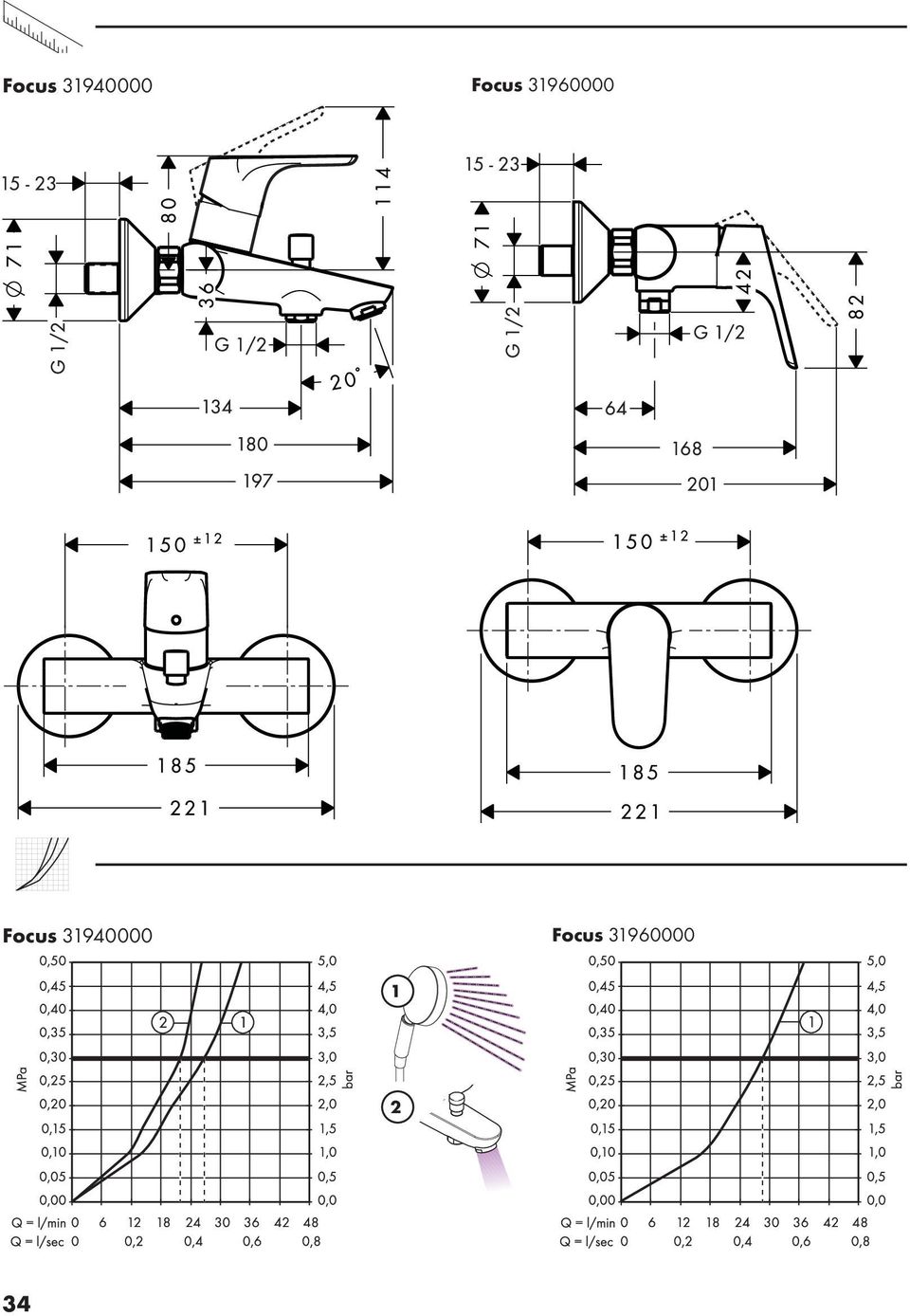

5 Focus Focus Focus Focus

6 Focus Focus Focus Focus

7 Focus (15x2) Focus (15x2)

97978000 97980000 96512000 Focus 31960000 94140000 96429000 98163000 (15x2)

8 Focus Focus

97978000 97980000 96512000 Focus 31963000 95185000

9 öffnen / ouvert / open / aperto / abierto / open / åbne / abrir / otworzyć / otevřít /otvoriť / / открыть / nyitás / avaaminen / öppna / atidaryti / Otvaranje / açmak / deschide / ανοικτό / odpreti / avage / atvērt / otvoriti / åpne / отваряне / hape / warm / chaud / hot / caldo / caliente / warm / varmt / quente / ciepła / teplá / teplá / / горячая / meleg / lämmin / varmt / karštas / Vruća voda / sıcak / cald / ζεστό / toplo / kuum / karsts / topla / varm / топло / i ngrohtë / 1. schließen / fermé / close / chiudere / cerrar / sluiten / lukke / fechar / zamknąć / zavřít / uzavrieť / / закрыть / bezárás / sulkeminen / stänga / uždaryti / Zatvaranje / kapatmak / închide / κλειστό / zapreti / sulgege / aizvērt / zatvori / lukke / затваряне / mbylle / kalt / froid / cold / freddo / frío / koud / koldt / fria / zimna / studená / studená / / холодная / hideg / kylmä / kallt / šaltas / Hladno / soğuk / rece / κρύο / mrzlo / külm / auksts / hladno / kaldt / студено / i ftohtë / 2. 38

/ sıcak / cald / ζεστό / toplo / kuum / karsts / topla / varm / топло / i ngrohtë / 1.

10 60 C 10 C 0,3 MPa 0,3 МПа

11 P-IX DVGW SVGW ACS WRAS ETA KIWA PA-IX 18906/ICB BU0221 X X X 1.42/18477 X X PA-IX 18905/IB BU0221 X X X 1.42/18478 X X DIN 4109 PA-IX 18906/ICB DIN 4109 PA-IX 18905/IB 40 Hansgrohe Auestraße 5-9 D Schiltach Telefon +49 (0) 78 36/ Telefax +49 (0) 7836/ info@hansgrohe.com Internet: 07/

42/18478 X 31963000 X DIN 4109 PA-IX 18906/ICB DIN 4109 PA-IX 18905/IB 40 Hansgrohe Auestraße 5-9
