Φορολογική Ταμειακή Μηχανή Αυξημένων Δυνατοτήτων με Ηλεκτρονικό Ημερολόγιο MANUAL ΤΕΧΝΙΚΟΥ

Transcript

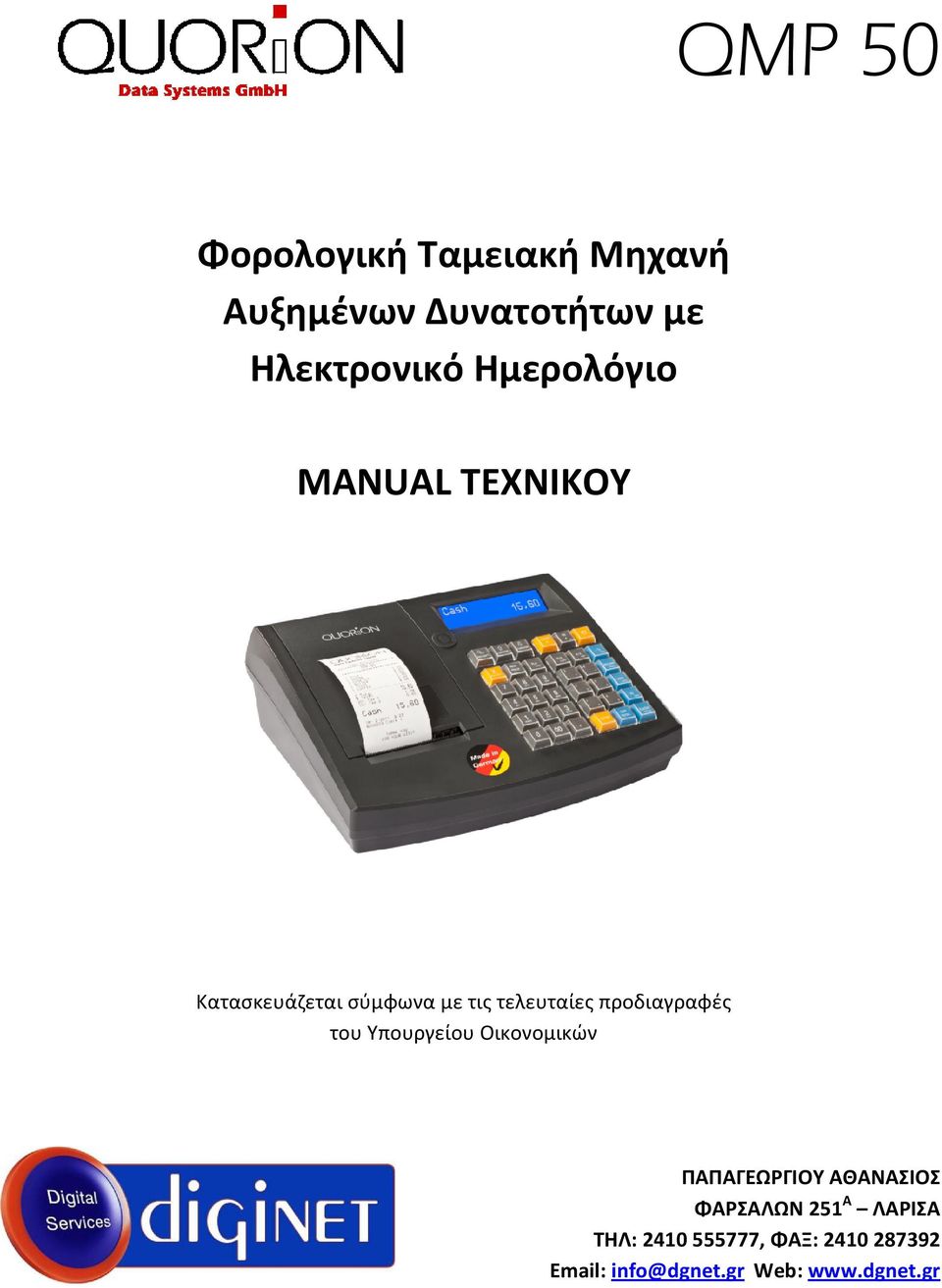

1 QMP 50 Φορολογική Ταμειακή Μηχανή Αυξημένων Δυνατοτήτων με Ηλεκτρονικό Ημερολόγιο MANUAL ΤΕΧΝΙΚΟΥ Κατασκευάζεται σύμφωνα με τις τελευταίες προδιαγραφές του Υπουργείου Οικονομικών ΠΑΠΑΓΕΩΡΓΙΟΥ ΑΘΑΝΑΣΙΟΣ ΦΑΡΣΑΛΩΝ 251 Α ΛΑΡΙΣΑ ΤΗΛ: , ΦΑΞ: Web:

2

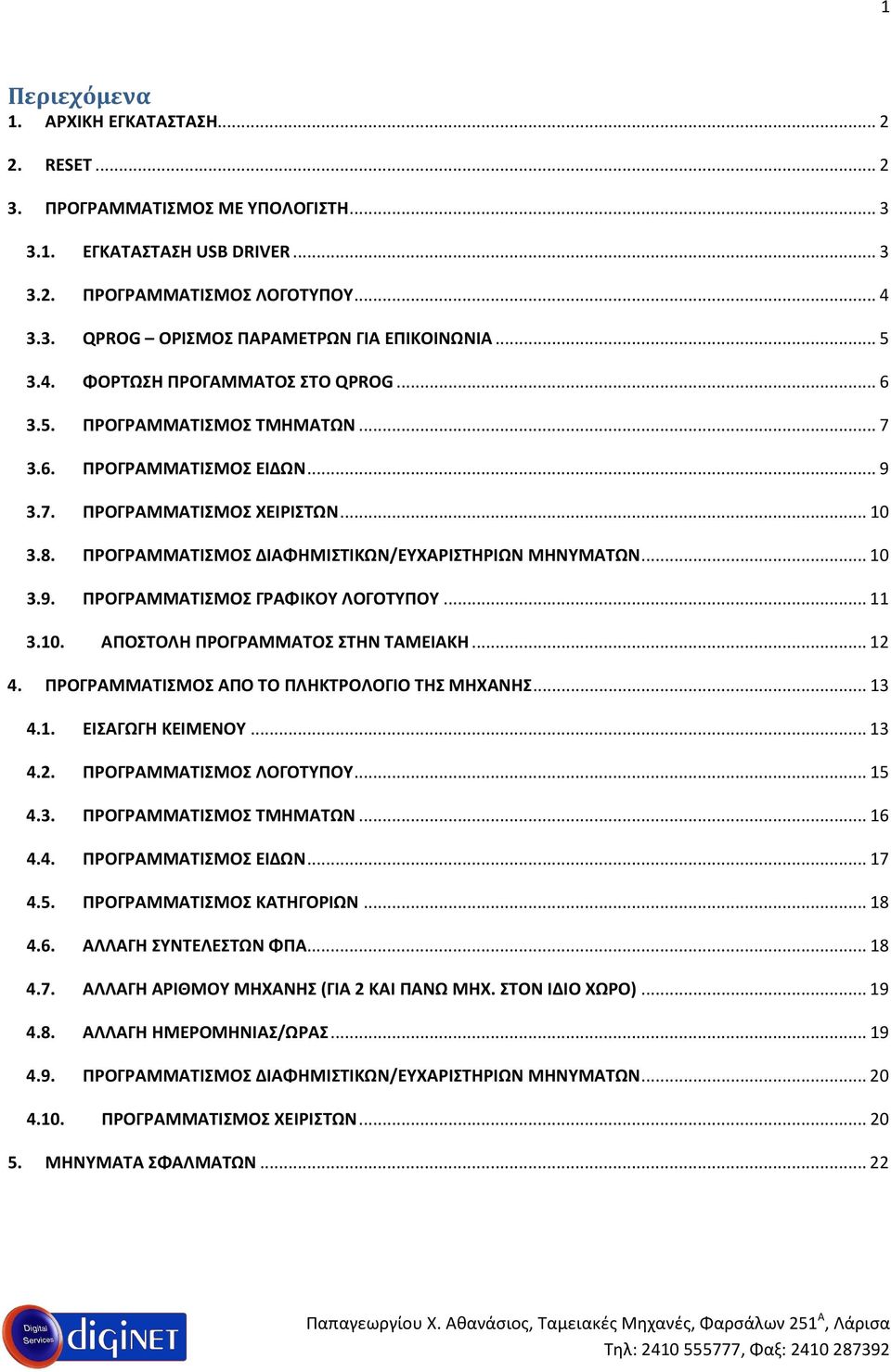

3 1 Περιεχόμενα 1. ΑΡΧΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ RESET ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΕ ΥΠΟΛΟΓΙΣΤΗ ΕΓΚΑΤΑΣΤΑΣΗ USB DRIVER ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΛΟΓΟΤΥΠΟΥ QPROG ΟΡΙΣΜΟΣ ΠΑΡΑΜΕΤΡΩΝ ΓΙΑ ΕΠΙΚΟΙΝΩΝΙΑ ΦΟΡΤΩΣΗ ΠΡΟΓΑΜΜΑΤΟΣ ΣΤΟ QPROG ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΜΗΜΑΤΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΕΙΔΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΧΕΙΡΙΣΤΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΔΙΑΦΗΜΙΣΤΙΚΩΝ/ΕΥΧΑΡΙΣΤΗΡΙΩΝ ΜΗΝΥΜΑΤΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΓΡΑΦΙΚΟΥ ΛΟΓΟΤΥΠΟΥ ΑΠΟΣΤΟΛΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΣΤΗΝ ΤΑΜΕΙΑΚΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΠΟ ΤΟ ΠΛΗΚΤΡΟΛΟΓΙΟ ΤΗΣ ΜΗΧΑΝΗΣ ΕΙΣΑΓΩΓΗ ΚΕΙΜΕΝΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΛΟΓΟΤΥΠΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΜΗΜΑΤΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΕΙΔΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΑΤΗΓΟΡΙΩΝ ΑΛΛΑΓΗ ΣΥΝΤΕΛΕΣΤΩΝ ΦΠΑ ΑΛΛΑΓΗ ΑΡΙΘΜΟΥ ΜΗΧΑΝΗΣ (ΓΙΑ 2 ΚΑΙ ΠΑΝΩ ΜΗΧ. ΣΤΟΝ ΙΔΙΟ ΧΩΡΟ) ΑΛΛΑΓΗ ΗΜΕΡΟΜΗΝΙΑΣ/ΩΡΑΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΔΙΑΦΗΜΙΣΤΙΚΩΝ/ΕΥΧΑΡΙΣΤΗΡΙΩΝ ΜΗΝΥΜΑΤΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΧΕΙΡΙΣΤΩΝ ΜΗΝΥΜΑΤΑ ΣΦΑΛΜΑΤΩΝ... 22

4 2 1. ΑΡΧΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ Οδηγίες Αρχικής Εγκατάστασης Αφού βγάλετε τη μηχανή από τη συσκευασία της, συνδέστε το τροφοδοτικό της σε πρίζα 220V. Πλέον η μηχανή είναι έτοιμη προς χρήση. Ενεργοποιήστε τη μηχανή πατώντας το πλήκτρο Ι/Ο στιγμιαία. Μην αποσυνδέετε την ταμειακή από την τροφοδοσία ρεύματος. 2. RESET Η ΦΤΜ επιτρέπει μέχρι και 1000 καθαρισμούς της μνήμης (ΒΛΑΒΕΣ CMOS) Η διαδικασία RESET περιγράφεται παρακάτω ΒΗΜΑ ΕΝΕΡΓΕΙΑ ΕΝΔΕΙΞΗ ΟΘΟΝΗΣ 1 Αποσφράγιση της μηχανής και τοποθέτηση του service Μηχανή απενεργοποιημένη jumper. 2 Ενεργοποίηση της μηχανής κρατώντας πατημένα τα BOOTBLOCK START πλήκτρα <00> και <ΜΕΤΡΗΤΑ>, μέχρι στην οθόνη να CRC_CHECK, διάφορα άλλα εμφανιστεί ΠΑΡΑΚΑΛΩ ΠΕΡΙΜΕΝΕΤΕ μηνύματα και κάποιοι μετρητές διαδοχικά. Έπειτα ΠΑΡΑΚΑΛΩ ΠΕΡΙΜΕΝΕΤΕ για περίπου 1 λεπτό Τέλος: ΗΜΕΡΟΜΗΝΙΑ? HHMMEEEE 3 Εισαγωγή ημερομηνίας σε μορφή ΗΗΜΜΕΕΕΕ + ΩΡΑ? <ΜΕΤΡΗΤΑ> ΩΩΛΛ 4 Εισαγωγή ώρας σε μορφή ΩΩΛΛ + <ΜΕΤΡΗΤΑ> ΚΩΔ. ΤΕΧΝΙΚΟΥ? 5 Εισαγωγή κωδικού τεχνικού που υπολογίζεται βάσει της ημερομηνίας του προηγούμενου βήματος και σύμφωνα με την 6.1 ή του default κωδικού <ΜΕΤΡΗΤΑ> 6 Αφαίρεση service jumper, επανασφράγιση της μηχανής. Τέλος διαδικασίας. Εκτύπωση αναφοράς από τον Εκτυπωτή Επιστροφή σε λειτουργία πωλήσεων, όπου φαίνεται η ημερομηνία/ώρα.

5 3 3. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΕ ΥΠΟΛΟΓΙΣΤΗ 3.1. ΕΓΚΑΤΑΣΤΑΣΗ USB DRIVER Την πρώτη φορά που θα συνδέσετε τη ΦΤΜ QUORION QMP50 με τον υπολογιστή σας μέσω USB (το καλώδιο περιέχεται στη συσκευασία), θα χρειαστεί να εγκαταστήσετε τον driver, ώστε να καταστεί δυνατή η επικοινωνία υπολογιστή-ταμειακής μηχανής. Τα Windows θα ανιχνεύσουν την παρουσία νέου υλικού, αλλά δε θα μπορέσουν να το εγκαταστήσουν άμεσα, εάν είναι περιβάλλον Windows XP. Σε περιβάλλον Windows 7, η μηχανή αναγνωρίζεται και εγκαθίσταται αυτόματα από το λειτουργικό σύστημα. Για να εγκαταστήσετε χειροκίνητα τον USB driver, πηγαίνετε στη Διαχείριση Συσκευών των Windows, κάντε δεξί κλικ στην άγνωστη συσκευή STR91x Virtual COM Port και επιλέξτε Ανανέωση προγράμματος οδήγησης. Στο παράθυρο που ανοίγει, επιλέξτε το φάκελο όπου βρίσκεται ο driver USB και εγκαταστήστε τον. Όταν τελειώσει η εγκατάσταση, στη Διαχείριση Συσκευών των Windows, θα μπορείτε να δείτε ότι η άγνωστη συσκευή έχει εγκατασταθεί και το λειτουργικό έχει ορίσει μία εικονική θύρα COM (COM2 στην παρακάτω εικόνα), μέσω της οποίας θα γίνεται από εδώ και στο εξής η επικοινωνία με την ταμειακή μηχανή.

6 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΛΟΓΟΤΥΠΟΥ Για να προγραμματίσετε το λογότυπο πρέπει να έχει εκδοθεί Ζ και να μην έχει μεσολαβήσει άλλη απόδειξη. 1. Ανοίξτε το πρόγραμμα Initialize QFM. 2. Ορίστε την εικονική θύρα COM όπου είναι συνδεδεμένη η ταμειακή μηχανή (βλ. παρ 3.1.) 3. Συμπληρώστε τις γραμμές του λογοτύπου (μέχρι 24 χαρακτήρες ανά γραμμή εάν είναι χαρακτήρες απλού πλάτους ή μέχρι 12 χαρακτήρες ανά γραμμή αν είναι διπλού πλάτους). Για όσες επιθυμείτε να είναι διπλού ύψους τσεκάρετε το τετραγωνάκι Double Height. Για όσες επιθυμείτε να είναι διπλού πλάτους τσεκάρετε το τετραγωνάκι Double Width. Τσεκάροντας και τα δύο τετραγωνάκια, προγραμματίζετε χαρακτήρες και διπλού ύψους και διπλού πλάτους. Tο κεντράρισμα γίνεται αυτόματα. 4. Πατήστε το πλήκτρο Start to send για να στείλετε την αλλαγή λογοτύπου στην ταμειακή μηχανή.

7 5 5. Από το πληκτρολόγιο της μηχανής, πατήστε το πλήκτρο <SYS> για να τυπώσετε μία προεπισκόπηση του λογοτύπου. 6. Σε περίπτωση που υπάρχει κάποιο λάθος, μπορείτε να κάνετε τις αλλαγές που επιθυμείτε στο Initialize QFM και να ξαναστείλετε το λογότυπο. 7. Αν το λογότυπο είναι εντάξει, επιβεβαιώστε από το πληκτρολόγιο της μηχανής με 1 + <SYS>, ώστε να καταχωρηθεί στη φορολογική μνήμη. 8. Μπορείτε να αποθηκεύσετε το λογότυπο πατώντας το πλήκτρο Save as ή να φορτώσετε ένα ήδη αποθηκευμένο λογότυπο πατώντας το πλήκτρο Load from disk 9. Σε κάθε περίπτωση μπορείτε να τερματίσετε τον προγραμματισμό του λογοτύπου χωρίς να καταχωρηθούν οι αλλαγές σας, πατώντας το πλήκτρο <ΕΙΔΟΣ> από το πληκτρολόγιο της μηχανής QPROG ΟΡΙΣΜΟΣ ΠΑΡΑΜΕΤΡΩΝ ΓΙΑ ΕΠΙΚΟΙΝΩΝΙΑ Με το πρόγραμμα QPROG, μπορείτε να προγραμματίσετε: Τμήματα Είδη Χειριστές Διαφημιστικό/ευχαριστήριο μήνυμα Γραφικό λογότυπο Προκειμένου να μπορεί να επικοινωνήσει το QProg με την ταμειακή μηχανή, πρέπει να ορίσετε τις παραμέτρους επικοινωνίας. 1. Ανοίξτε το QProg. Πρέπει προηγουμένως να έχετε αντιγράψει το φάκελο του προγράμματος κάπου στον υπολογιστή σας και να τρέξετε το αρχείο QProg.exe. 2. Επιλέξτε Communication Settings και τσεκάρετε την επιλογή ComPort. Ορίστε την εικονική σειριακή θύρα (βλ. παρ. 3.1) που έχει οριστεί από το λειτουργικό.

8 6 3. Πατήστε ΟΚ 3.4. ΦΟΡΤΩΣΗ ΠΡΟΓΑΜΜΑΤΟΣ ΣΤΟ QPROG Προκειμένου να προγραμματίσετε τη μηχανή από το QProg, πρέπει προηγουμένως να φορτωθεί κάποιο πρόγραμμα στο QProg, το οποίο επεξεργάζεστε και το αποστέλλετε στη μηχανή. Μπορείτε να φορτώσετε ένα πρόγραμμα είτε από το δίσκο του υπολογιστή σας, είτε από τη συνδεδεμένη μηχανή Φόρτωση προγράμματος από δίσκο 1. Επιλέξτε Program Load from disk 2. Στο παράθυρο που θα ανοίξει, βρείτε το φάκελο όπου είναι αποθηκευμένο το πρόγραμμα, και στη συνέχεια επιλέξτε το αρχείο *.QAP. 3. Το πρόγραμμα έχει πλέον φορτωθεί στο QProg και μπορείτε να το επεξεργαστείτε Φόρτωση προγράμματος από την ταμειακή μηχανή 1. Εκδώστε Ζ από τη μηχανή (θέση ΑΝΑΦΟΡΕΣ Ζ και 2 φορές <ΜΕΤΡΗΤΑ>) 2. Βάλτε τη μηχανή σε λειτουργία προγραμματισμού (ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ) 3. Επιλέξτε Program Load from Register.

9 7 4. Στο παράθυρο που ανοίγει επιλέξτε ΟΚ 5. Στο παράθυρο που ανοίγει, ορίστε ένα φάκελο όπου θα αποθηκεύσετε το πρόγραμμα και δώστε ένα όνομα στο πρόγραμμα (κατάληξη.qap). ΠΡΟΣΟΧΗ: Επειδή δημιουργούνται περίπου 20 μικρά αρχειάκια, ορίστε ένα φάκελο αποθήκευσης και μην τα αποθηκεύεται «χύμα». Προτείνεται να χρησιμοποιείτε ένα φάκελο για κάθε πελάτη. 6. Θα δείτε μία progress bar που θα γεμίσει αρκετές φορές. Όταν ολοκληρωθεί η διαδικασία το πρόγραμμα έχει φορτωθεί από τη μηχανή στο QProg (και στο δίσκο) και είναι έτοιμο προς επεξεργασία ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΜΗΜΑΤΩΝ 1. Από το QProg επιλέξτε Files Departments 2. Στο παράθυρο που ανοίγει προγραμματίζετε: ΠΕΡΙΓΡΑΦΗ (Caption) έως 12 χαρακτήρες ΚΑΤΗΓΟΡΙΑ (Group): Η κατηγορία όπου ανήκει το τμήμα ΟΡΙΟ (Limit): Είναι ένας διψήφιος αριθμός, όπου: o το 1 ο ψηφίο δηλώνει το πλέον σημαντικό ψηφίο του ορίου και

10 8 o το 2 ο ψηφίο δηλώνει τον αριθμό των μηδενικών, συμπεριλαμβανομένων και των 2 δεκαδικών ψηφίων. Παραδείγματα: o LinIt=14: είναι το όριο 100,00, δηλαδή για το συγκεκριμένο τμήμα μπορείτε να κάνετε πωλήσεις μέχρι και 99,99. o LinIt=53: είναι το όριο 50, δηλαδή για το συγκεκριμένο τμήμα μπορείτε να κάνετε πωλήσεις μέχρι και 49,99. o LinIt=0: Δεν υπάρχει όριο o LinIt=1: Το τμήμα είναι μπλοκαρισμένο και δεν πραγματοποιούνται πωλήσεις σε αυτό το τμήμα. Tax (ΦΠΑ): Η κατηγορία ΦΠΑ (1-5) όπου ανήκει το τμήμα. 3. Όταν τελειώσετε με τον προγραμματισμό των τμημάτων, πατήστε ΟΚ

11 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΕΙΔΩΝ 1. Από το QProg επιλέξτε Files PLU 2. Στο παράθυρο που ανοίγει προγραμματίζετε: Κωδικό είδους (ή κωδικό barcode εάν χρησιμοποιείται barcode scanner) ΠΕΡΙΓΡΑΦΗ (Caption) έως 18 χαρακτήρες ΤΜΗΜΑ (Dept) όπου ανήκει το είδος (από το τμήμα συνδέεται και με τον αντίστοιχο συντελεστή ΦΠΑ) ΤΙΜΗ (Price). Εισάγετε την τιμή μαζί με τα δεκαδικά. Πχ. Για 1,50 γράφετε 150. ΣΤΟΚ (InvQty). Δεν είναι υποχρεωτικό. 3. Για κάθε νέο κωδικό που εισάγετε και πατάτε Enter, εμφανίζεται το παρακάτω παράθυρο. Επιβεβαιώστε τη δημιουργία του νέου είδους επιλέγοντας Yes 4. Εάν θέλετε να διαγράψετε κάποιο είδος, επιλέξτε την αντίστοιχη γραμμή και πατήστε Del. Η γραμμή δε θα εξαφανιστεί, αλλα θα εμφανιστεί το σύμβολο - - στην αρχή της γραμμής. Την επόμενη φορά που θα ανοίξετε τον προγραμματισμό ειδών δε θα υπάρχει. 5. Όταν τελειώσετε την επεξεργασία των ειδών πατήστε ΟΚ για αποθήκευση.

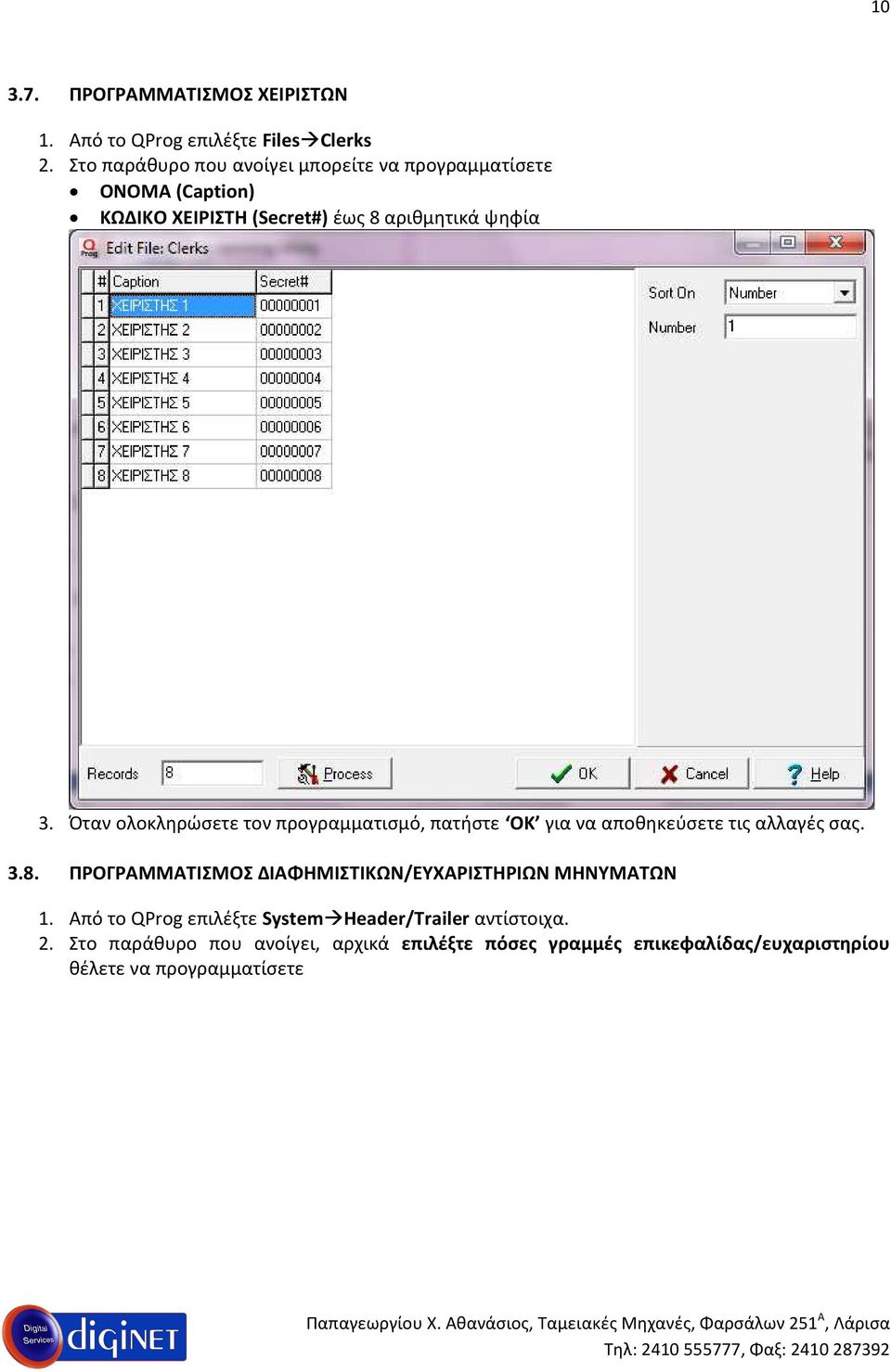

12 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΧΕΙΡΙΣΤΩΝ 1. Από το QProg επιλέξτε Files Clerks 2. Στο παράθυρο που ανοίγει μπορείτε να προγραμματίσετε ΟΝΟΜΑ (Caption) ΚΩΔΙΚΟ ΧΕΙΡΙΣΤΗ (Secret#) έως 8 αριθμητικά ψηφία 3. Όταν ολοκληρώσετε τον προγραμματισμό, πατήστε ΟΚ για να αποθηκεύσετε τις αλλαγές σας ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΔΙΑΦΗΜΙΣΤΙΚΩΝ/ΕΥΧΑΡΙΣΤΗΡΙΩΝ ΜΗΝΥΜΑΤΩΝ 1. Από το QProg επιλέξτε System Header/Trailer αντίστοιχα. 2. Στο παράθυρο που ανοίγει, αρχικά επιλέξτε πόσες γραμμές επικεφαλίδας/ευχαριστηρίου θέλετε να προγραμματίσετε

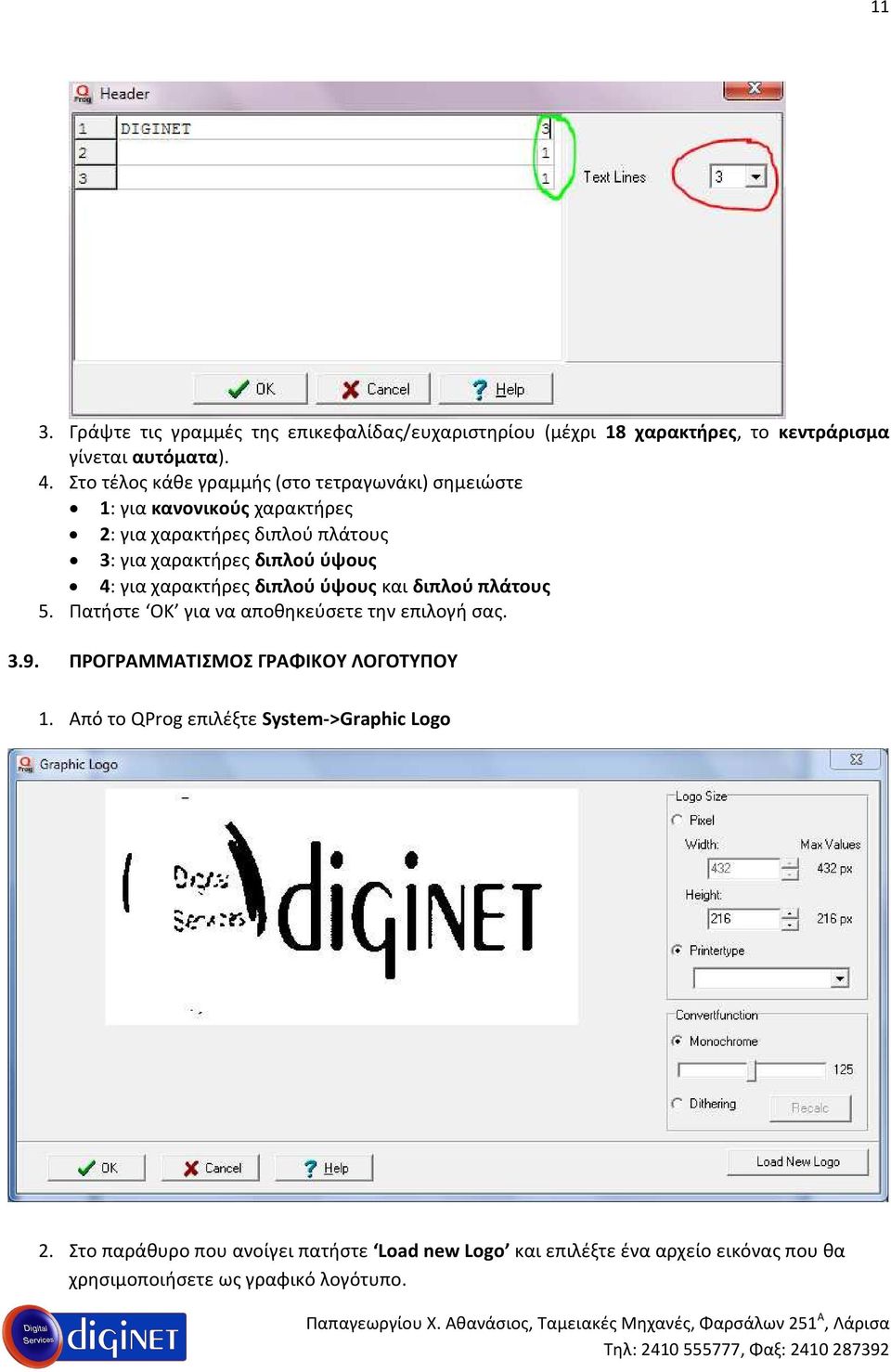

13 11 3. Γράψτε τις γραμμές της επικεφαλίδας/ευχαριστηρίου (μέχρι 18 χαρακτήρες, το κεντράρισμα γίνεται αυτόματα). 4. Στο τέλος κάθε γραμμής (στο τετραγωνάκι) σημειώστε 1: για κανονικούς χαρακτήρες 2: για χαρακτήρες διπλού πλάτους 3: για χαρακτήρες διπλού ύψους 4: για χαρακτήρες διπλού ύψους και διπλού πλάτους 5. Πατήστε ΟΚ για να αποθηκεύσετε την επιλογή σας ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΓΡΑΦΙΚΟΥ ΛΟΓΟΤΥΠΟΥ 1. Από το QProg επιλέξτε System->Graphic Logo 2. Στο παράθυρο που ανοίγει πατήστε Load new Logo και επιλέξτε ένα αρχείο εικόνας που θα χρησιμοποιήσετε ως γραφικό λογότυπο.

14 12 Προσοχή: Το αρχείο εικόνας θα πρέπει να είναι αρχείο bitmap (.bmp), με 2 μόνο χρώματα (black and white), διαστάσεων κατά μέγιστο 400x200 pixel. 3. Πατήστε το πλήκτρο OK για να αποθηκεύσετε το γραφικό λογότυπο. 4. Μετά την αποστολή του προγράμματος στην ταμειακή μηχανή, θα πρέπει να ενεργοποιήσετε την εκτύπωση του γραφικού λογοτύπου στις αποδείξεις από το πληκτρολόγιο της μηχανής. Με το πλήκτρο <X> πηγαίνετε σε ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ Πατήστε 2+<ΕΙΔΟΣ>. Πατήστε 101+<Χ>. Πατήστε <ΜΕΤΡΗΤΑ> για να αλλάξετε την τιμή της επιλογής 101 από ΝΑΙ σε ΟΧΙ Πατήστε <ΕΙΔΟΣ> για να βγείτε από τον προγραμματισμό ΑΠΟΣΤΟΛΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΣΤΗΝ ΤΑΜΕΙΑΚΗ 1. Εκδώστε Ζ από τη μηχανή (θέση Ζ- και 2 φορές <ΜΕΤΡΗΤΑ>) 2. Βάλτε τη μηχανή σε λειτουργία προγραμματισμού (--P--) 3. Από το QProg επιλέξτε Program Send to Register Complete Program 4. Μία progress bar θα γεμίσει αρκετές φορές. Όταν ολοκληρωθεί η διαδικασία εμφανίζεται το μήνυμα «Finished». Πατήστε ΟΚ. Το πρόγραμμα θα έχει αποσταλεί στη μηχανή. 5. Στο επόμενο μήνυμα «Delete update file», πατήστε Νο. Σημείωση: Δε χρειάζεται να κάνετε κάποια αποθήκευση του προγράμματος. Ότι αλλαγές έχετε κάνει, παραμένουν στη αποθηκευμένες στο φάκελο του προγράμματος που επεξεργαζόσασταν. Οποιαδήποτε στιγμή χρειαστεί, μπορείτε να ξαναστείλετε το πρόγραμμα στη μηχανή.

15 13 4. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΠΟ ΤΟ ΠΛΗΚΤΡΟΛΟΓΙΟ ΤΗΣ ΜΗΧΑΝΗΣ ΠΡΟΣΟΧΗ: Για να πραγματοποιήσετε οποιοδήποτε προγραμματισμό στην QUORION QMP50 πρέπει να έχετε εκδώσει ΔΕΛΤΙΟ ΗΜΕΡΗΣΙΑΣ ΚΙΝΗΣΗΣ Ζ. Στη συνέχεια, πατήστε διαδοχικά το πλήκτρο <Χ>, για να εισέλθετε σε λειτουργία προγραμματισμού (ώσπου η ένδειξη της οθόνης να γίνει ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ) 4.1. ΕΙΣΑΓΩΓΗ ΚΕΙΜΕΝΟΥ Σε πολλούς από τους παρακάτω προγραμματισμούς απαιτείται η εισαγωγή κειμένου. Η εισαγωγή κειμένου γίνεται από το αριθμητικό πληκτρολόγιο της ΦΤΜ σύμφωνα με τους παρακάτω κανόνες και τους αντίστοιχους πίνακες. Μέγεθος Γραμματοσειράς Στις περιπτώσεις του προγραμματισμού Φορολογικού Λογοτύπου, Επικεφαλίδας και Ευχαριστηρίου Μηνύματος πρέπει υποχρεωτικά ο πρώτος χαρακτήρας κάθε γραμμής να είναι ένας από τους παρακάτω 4 χαρακτήρες (1 ή 2 ή 3 ή 4), που δηλώνουν το μέγεθος της γραμματοσειράς: 1 : Απλή γραμματοσειρά (κάθε γραμμή χωρά 24 χαρακτήρες) 2 : Χαρακτήρες διπλού πλάτους (κάθε γραμμή χωρά 12 χαρακτήρες) 3 : Χαρακτήρες διπλού ύψους (κάθε γραμμή χωρά 24 χαρακτήρες) 4 : Χαρακτήρες διπλού ύψους και πλάτους (κάθε γραμμή χωρά 12 χαρακτήρες) Στις περιπτώσεις προγραμματισμού περιγραφής είδους ή τμήματος ή άλλων προγραμματισμών που απαιτούν εισαγωγή κειμένου, δεν μπορούμε να επιλέξουμε μέγεθος γραμματοσειράς (προεπιλεγμένη η απλή γραμματοσειρά), οπότε δεν πρέπει να χρησιμοποιηθεί ο χαρακτήρας μεγέθους γραμματοσειράς. Ο προγραμματισμός ξεκινά κατευθείαν εισάγοντας τους χαρακτήρες όπως περιγράφεται παρακάτω. Με το πλήκτρο <ΕΙΣΠΡΑΞΗ/ΠΛΗΡΩΜΗ ΕΝΑΝΤΙ - CAPS> επιλέγετε κυκλικά το ενεργό σετ χαρακτήρων και συγκεκριμένα: o Αριθμοί Ένδειξη οθόνης: ΑΡΙΘΜΟΙ o Λατινικοί χαρακτήρες - Ένδειξη οθόνης: ΛΑΤΙΝΙΚΟΙ ΧΑΡΑΚΤ o Ελληνικοί χαρακτήρες - Ένδειξη οθόνης: ΕΛΛΗΝΙΚΟΙ ΧΑΡΑΚΤ o Δεκαεξαδικοί κωδικοί - Ένδειξη οθόνης: ΔΕΚΑΕΞΑΔΙΚΟΙ ΚΩΔ Το πλήκτρο <ΣΒΗΣΙΜΟ> σβήνει ολόκληρη τη γραμμή Το πλήκτρο <ΣΥΡΤΑΡΙ> σβήνει τον τελευταίο χαρακτήρα Το πλήκτρο <0> εισάγει κενό και το πλήκτρο <. > την τελεία. Τα πλήκτρα <0> <9> εισάγουν τα σύμβολα από το επιλεγμένο σετ χαρακτήρων, όπως φαίνεται και στον παρακάτω πίνακα. Έξοδος από τον προγραμματισμό με <ΕΙΔΟΣ> Επιλεγμένο σετ Αριθμοί (ΑΡΙΘΜΟΙ) Όταν στην οθόνη εμφανίζεται η ένδειξη ΑΡΙΘΜΟΙ μπορείτε να γράφετε αριθμούς (όπως φαίνεται στην αντίστοιχη γραμμή του Πίνακα 1 ή να εισάγετε χαρακτήρες με τη χρήση των δεκαεξαδικών κωδικών του Πίνακα 2.

16 14 Στη δεύτερη περίπτωση για να εισάγετε ένα χαρακτήρα πληκτρολογείτε τον διψήφιο δεκαεξαδικό κωδικό ακολουθούμενο από το <HEX>. Π.χ. για να εισάγετε τον χαρακτήρα %, πληκτρολογήστε <2> + <5> + <ΗΕΧ> Επιλεγμένο σετ Λατινικοί χαρακτήρες (ΛΑΤΙΝΙΚΟΙ ΧΑΡΑΚΤ) Όταν στην οθόνη εμφανίζεται η ένδειξη (ΛΑΤΙΝΙΚΟΙ ΧΑΡΑΚΤ) μπορείτε να γράφετε κεφαλαίους λατινικούς χαρακτήρες χρησιμοποιώντας τα πλήκτρα του Πίνακα 1. Ο τρόπος εισαγωγής είναι παρόμοιος με αυτόν ενός κινητού τηλεφώνου Επιλεγμένο σετ Ελληνικοί χαρακτήρες (ΕΛΛΗΝΙΚΟΙ ΧΑΡΑΚΤ) Όταν στην οθόνη εμφανίζεται η ένδειξη (ΕΛΛΗΝΙΚΟΙ ΧΑΡΑΚΤ) μπορείτε να γράφετε κεφαλαίους ελληνικούς χαρακτήρες χρησιμοποιώντας τα πλήκτρα του Πίνακα 1. Ο τρόπος εισαγωγής είναι παρόμοιος με αυτόν ενός κινητού τηλεφώνου. Π.χ. Πατώντας μία φορά το 7 γράφετε Α, πατώντας 2 φορές το 7 γράφετε Β, πατώντας 3 φορές το 7 γράφετε Γ κοκ Επιλεγμένο σετ δεκαεξαδικοί κωδικοί (ΔΕΚΑΕΞΑΔΙΚΟΙ ΚΩΔ) Όταν στην οθόνη εμφανίζεται η ένδειξη (ΔΕΚΑΕΞΑΔΙΚΟΙ ΚΩΔ) μπορείτε να γράφετε κείμενο χρησιμοποιώντας τους δεκαεξαδικούς κωδικούς του Πίνακα 2 (χωρίς τη χρήση του HEX). Π.χ. για να γράψετε τη λέξη Matrix, πληκτρολογήστε: <4><ΤΜ4> <6><1> <7><4> <7><2> <6><9> <7><8> Πλήκτρο/ Οθόνη Αριθμοί (nun) Ελληνικά (Gr) Λατινικά (En) Δεκαεξαδικ οί κωδικοί (HE_) Πίνακας Α Β C D E F Α Β Γ. A B C. Δ Ε Ζ / D E F / Η Θ Ι - G H I - Κ Λ Μ : J K L : Ν Ξ Ο M N O Π Ρ Σ ( P Q R S ( Τ Υ Φ ) T U V ) Χ Ψ Ω & W X Y Z & Α Β C D E F! ; ; KENO SPACE ΤΜ 1 ΤΜ 2 ΤΜ 3 ΤΜ 4 ΤΜ 5 ΤΜ 6

17 A B C D E F 2 SPACE! " # $ % & ' ( ) * +, -. / : ; < = >? A B C D E F G H I J K L M N O 5 P Q R S T U V W X Y Z [ \ ] ^ _ 6 ` a b c d e f g h i j k L m n O 7 p q r s t u v w x y z { } ~ 8, ƒ ˆ < 9 ' ~ > A Ά Ł «- B ± ² ³ µ Έ Ή Ί» Ό ½ Ύ Ώ C ΐ Α Β Γ Ε Ζ Η Θ Ι Κ Λ Μ Ν Ξ Ο D Π Ρ Σ Τ Υ Φ Χ Ψ Ω Ϊ Ϋ ά έ ή ί E ΰ α β γ δ ε ζ η θ ι κ λ µ ν ξ o F π ρ ς σ τ υ φ χ ψ ω ϊ ϋ ό ύ ώ Πίνακας ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΛΟΓΟΤΥΠΟΥ Μπορείτε να προγραμματίσετε: Έως και 9 γραμμές φορολογικού λογοτύπου. Έως και 24 χαρακτήρες ανά γραμμή απλού πλάτους ή έως 12 χαρακτήρες ανά γραμμή διπλού πλάτους. Οι χαρακτήρες κάθε γραμμής μπορεί να είναι κανονικοί ή διπλού ύψους. Κάθε γραμμή κεντράρεται αυτόματα. Για να προγραμματίσετε το φορολογικό λογότυπο: 1. Εκδώστε Ζ (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΑΝΑΦΟΡΕΣ Ζ στην οθόνη και στη συνέχεια 2 φορές το πλήκτρο <ΜΕΤΡΗΤΑ> 2. Μπείτε σε λειτουργία προγραμματισμού (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ στην οθόνη) 3. Πληκτρολογήστε <ΕΙΔΟΣ> για να εισέλθετε στον προγραμματισμό λογοτύπου. Στην οθόνη εμφανίζεται η ένδειξη ΑΛΛΑΓΕΣ ΛΕΚΤΙΚΟΥ. 4. Πατήστε το πλήκτρο <ΣΒΗΣΙΜΟ>. 5. Επιλέξτε τη γραμμή λογοτύπου που θέλετε να προγραμματίσετε με τα πλήκτρα <ΠΑΝΩ> και <ΚΑΤΩ>. Στην οθόνη της μηχανής, ο πρώτος χαρακτήρας δηλώνει τη γραμμή που προγραμματίζεται. Για παράδειγμα, όταν προγραμματίζετε την πρώτη γραμμή, στην οθόνη της μηχανής υπάρχει η ένδειξη:

18 Quorion QMP50 Πατώντας το πλήκτρο <ΜΕΤΡΗΤΑ>, καταχωρείτε το περιεχόμενο της γραμμής και μεταβαίνετε στην επόμενη. 6. Προγραμματίστε κάθε γραμμή σύμφωνα με τους κανόνες εισαγωγής κειμένου της παραγράφου 4.1. ΠΡΟΣΟΧΗ: Ο πρώτος χαρακτήρας μετά την (-) κάθε γραμμής (μη εκτυπώσιμος) πρέπει να είναι ένας από τους 4 χαρακτήρες που δηλώνουν το μέγεθος της γραμματοσειράς της γραμμής και συγκεκριμένα: 1 : Απλή γραμματοσειρά (κάθε γραμμή χωρά 24 χαρακτήρες) 2 : Χαρακτήρες διπλού πλάτους (κάθε γραμμή χωρά 12 χαρακτήρες) 3 : Χαρακτήρες διπλού ύψους (κάθε γραμμή χωρά 24 χαρακτήρες) 4 : Χαρακτήρες διπλού ύψους και πλάτους (κάθε γραμμή χωρά 12 χαρακτήρες) Αφού προγραμματίσετε όλες τις γραμμές λογοτύπου, πατήστε το πλήκτρο <SYS>. Στον εκτυπωτή της μηχανής, εκτυπώνεται προεπισκόπηση του λογοτύπου, χωρίς αυτό να καταχωρηθεί στη ΦΜ. 7. Μπορείτε να απορρίψετε τον προγραμματισμό με το πλήκτρο <ΣΒΗΣΙΜΟ> ή να τον επιβεβαιώσετε πληκτρολογώντας 1+<SYS> ώστε το νέο λογότυπο να καταχωρηθεί στη φορολογική μνήμη. 8. Σε κάθε περίπτωση μπορείτε να βγείτε από τον προγραμματισμό του λογοτύπου χωρίς να καταχωρηθεί καμία αλλαγή με το πλήκτρο <ΕΙΔΟΣ> ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΜΗΜΑΤΩΝ Η μηχανή υποστηρίζει μέχρι και 100 τμήματα. Για να προγραμματίσετε τμήματα: 1. Εκδώστε Ζ (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΑΝΑΦΟΡΕΣ Ζ στην οθόνη και στη συνέχεια 2 φορές το πλήκτρο <ΜΕΤΡΗΤΑ> 2. Μπείτε σε λειτουργία προγραμματισμού (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣστην οθόνη 3. Πληκτρολογήστε 19 + <ΕΙΔΟΣ>, για να μπείτε στον προγραμματισμό τμημάτων. Στην οθόνη εμφανίζεται η ένδειξη ΤΜΗΜΑ Αν επιθυμείτε, μπορείτε να μεταβείτε στο επόμενο τμήμα με το πλήκτρο <Χ> ή να επιλέξετε ένα οποιοδήποτε τμήμα πληκτρολογώντας Αρ. τμήματος + <Χ> 5. Έπειτα, πατήστε το πλήκτρο <ΜΕΤΡΗΤΑ> για να προγραμματίσετε την ΠΕΡΙΓΡΑΦΗ του τμήματος. Προγραμματίστε την περιγραφή σύμφωνα με τους κανόνες εισαγωγής κειμένου της παραγράφου 4.1 και πατήστε το πλήκτρο <ΜΕΤΡΗΤΑ> για να καταχωρήσετε την αλλαγή και να μεταβείτε στην επόμενη προγραμματιζόμενη παράμετρο. 6. Με τα πλήκτρα <ΠΑΝΩ> και <ΚΑΤΩ> μπορείτε να επιλέγετε απευθείας την παράμετρο που θέλετε να προγραμματίσετε για κάθε τμήμα. Κάθε αλλαγή σε παράμετρο πρέπει να την καταχωρήσετε πατώντας <ΜΕΤΡΗΤΑ> 7. Γενικά, για κάθε τμήμα μπορείτε να προγραμματίσετε: ΠΕΡΙΓΡΑΦΗ (ΤΜΗΜΑ 1 ή κάποιο άλλο κείμενο): Μέχρι 12 χαρακτήρες, σύμφωνα με τους κανόνες εισαγωγής κειμένου της 4.1.

19 17 ΚΑΤΗΓΟΡΙΑ: Κατηγορία όπου ανήκει το τμήμα. Επιλογές 1(oPt1): Δε χρειάζεται καμία αλλαγή. Επιλογές 2(oPt2): Δε χρειάζεται καμία αλλαγή. ΟΡΙΟ: Μέγιστο όριο τιμής ανά πώληση για το συγκεκριμένο τμήμα. Είναι ένας διψήφιος αριθμός, όπου: o το 1 ο ψηφίο δηλώνει το πλέον σημαντικό ψηφίο του ορίου και o το 2 ο ψηφίο δηλώνει τον αριθμό των μηδενικών, συμπεριλαμβανομένων και των 2 δεκαδικών ψηφίων. Παραδείγματα: o ΟΡΙΟ=14: είναι το όριο 100,00, δηλαδή για το συγκεκριμένο τμήμα μπορείτε να κάνετε πωλήσεις μέχρι και 99,99. o ΟΡΙΟ =53: είναι το όριο 50, δηλαδή για το συγκεκριμένο τμήμα μπορείτε να κάνετε πωλήσεις μέχρι και 49,99. o ΟΡΙΟ =0: Δεν υπάρχει όριο o ΟΡΙΟ =1: Το τμήμα είναι μπλοκαρισμένο και δεν πραγματοποιούνται πωλήσεις σε αυτό το τμήμα. ΦΠΑ: Η κατηγορία ΦΠΑ (1-5) όπου ανήκει το τμήμα. Βλ. 5.5 για εργοστασιακό προγραμματισμό κατηγοριών ΦΠΑ. 8. Για να βγείτε από τον προγραμματισμό, πατήστε το πλήκτρο <ΕΙΔΟΣ> Μπορείτε να προγραμματίσετε μέχρι και 100 τμήματα ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΕΙΔΩΝ Η μηχανή υποστηρίζει μέχρι και είδη. Για να προγραμματίσετε είδη: 1. Εκδώστε Ζ (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΑΝΑΦΟΡΕΣ Ζ στην οθόνη και στη συνέχεια 2 φορές το πλήκτρο <ΜΕΤΡΗΤΑ> 2. Μπείτε σε λειτουργία προγραμματισμού (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣστην οθόνη 3. Πληκτρολογήστε 20 + <ΕΙΔΟΣ>, για να μπείτε στον προγραμματισμό ειδών. Στην οθόνη εμφανίζεται η ένδειξη ΕΙΔΟΣ ############. 4. Μπορείτε να επιλέξετε το είδος που επιθυμείτε να προγραμματίσετε πληκτρολογώντας Κωδικό είδους + <Χ> ή -αν έχετε συνδεδεμένο barcode scanner- σκανάροντας το barcode του είδους. 5. Αν το είδος δεν είναι προγραμματισμένο (δεν υπάρχει) η μηχανή εμφανίζει την ένδειξη ΔΗΜΙΟΥΡΓΙΑ?. Πατήστε: <ΜΕΤΡΗΤΑ> για να επιβεβαιώσετε τη δημιουργία ή <ΣΒΗΣΙΜΟ> για να την απορρίψετε. 6. Επιβεβαιώνοντας τη δημιουργία, εμφανίζεται η ένδειξη ΕΙΔΟΣ ##############. Πατήστε <ΜΕΤΡΗΤΑ> για να προγραμματίσετε την ΠΕΡΙΓΡΑΦΗ του είδους. Εξ ορισμού η περιγραφή του είδους είναι ο κωδικός barcode. Προγραμματίστε την περιγραφή σύμφωνα με τους κανόνες

20 18 εισαγωγής κειμένου της παραγράφου 4.1 και πατήστε το πλήκτρο <ΜΕΤΡΗΤΑ> για να καταχωρήσετε την αλλαγή και να μεταβείτε στην επόμενη προγραμματιζόμενη παράμετρο. 7. Με τα πλήκτρα <ΠΑΝΩ> και <ΚΑΤΩ> μπορείτε να επιλέγετε απευθείας την παράμετρο που θέλετε να προγραμματίσετε για κάθε τμήμα. Κάθε αλλαγή σε παράμετρο πρέπει να την καταχωρήσετε πατώντας <ΜΕΤΡΗΤΑ> 8. Γενικά, για κάθε είδος μπορείτε να προγραμματίσετε: ΠΕΡΙΓΡΑΦΗ ( ή κάποιο άλλο όνομα. Αρχικά είναι ο κωδικός του ΕΙΔΟΥΣ): Μέχρι 18 χαρακτήρες, σύμφωνα με τους κανόνες εισαγωγής κειμένου της 4.1. ΤΜΗΜΑ: Το τμήμα όπου ανήκει το συγκεκριμένο είδος (βάσει του τμήματος αντιστοιχίζεται και στον ανάλογο συντελεστή ΦΠΑ. ΤΙΜΗ: Η τιμή του είδους, συμπεριλαμβανομένων δύο δεκαδικών ψηφίων. ΠΟΣΟΤΗΤΑ ΑΠΟΘΗΚΗΣ (ΑΠΟΘΕΜΑ): Το απόθεμα του συγκεκριμένου είδους. Δεν είναι απαραίτητο να προγραμματιστεί ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΑΤΗΓΟΡΙΩΝ Η μηχανή υποστηρίζει μέχρι και 20 κατηγορίες Για να προγραμματίσετε κατηγορίες: 1. Εκδώστε Ζ (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΑΝΑΦΟΡΕΣ Ζ στην οθόνη και στη συνέχεια 2 φορές το πλήκτρο <ΜΕΤΡΗΤΑ> 2. Μπείτε σε λειτουργία προγραμματισμού (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ στην οθόνη 3. Πατήστε 18+ <ΕΙΔΟΣ>. Στην οθόνη εμφανίζεται το ΚΑΤΗΓΟΡΙΑ 1, που σημαίνει ότι προγραμματίζετε την κατηγορία 1. Μπορείτε να επιλέξετε την επόμενη κατηγορία πατώντας το πλήκτρο <Χ> ή να επιλέξετε οποιαδήποτε κατηγορία πληκτρολογώντας Αρ. Κατηγορίας + <Χ>. 4. Πατώντας <ΜΕΤΡΗΤΑ> ή το πλήκτρο <ΚΑΤΩ>, εμφανίζεται η ΠΕΡΙΓΡΑΦΗ της κατηγορίας, που είναι και η μοναδική παράμετρος που μπορεί να προγραμματιστεί. 5. Αλλάξτε την ΠΕΡΙΓΡΑΦΗ της κατηγορίας σύμφωνα με τους κανόνες εισαγωγής κειμένου της παρ και πατήστε <ΜΕΤΡΗΤΑ> για καταχώρηση της αλλαγής. 6. Μπορείτε να τερματίσετε τον προγραμματισμό πατώντας το πλήκτρο <ΕΙΔΟΣ> 4.6. ΑΛΛΑΓΗ ΣΥΝΤΕΛΕΣΤΩΝ ΦΠΑ Για να αλλάξετε τους συντελεστές ΦΠΑ: 1. Εκδώστε Ζ (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΑΝΑΦΟΡΕΣ Ζ στην οθόνη και στη συνέχεια 2 φορές το πλήκτρο <ΜΕΤΡΗΤΑ> 2. Μπείτε σε λειτουργία προγραμματισμού (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣστην οθόνη 3. Πληκτρολογήστε <ΕΙΔΟΣ>, για να μπείτε στον προγραμματισμό ειδών. Στην οθόνη εμφανίζεται η ένδειξη ΑΛΛΑΓΕΣ ΣΥΝΤ.ΦΠΑ. 4. Πατήστε <ΜΕΤΡΗΤΑ>. 5. Ακολουθήστε τις οδηγίες του πίνακα:

21 19 ΕΝΕΡΓΕΙΑ Εισάγετε νέο συντελεστή ΦΠΑ Α (μαζί με τα 2 δεκαδικά ψηφία - πχ 700) και πατήστε 2 φορές <ΜΕΤΡΗΤΑ> για καταχώρηση και μετάβαση στον επόμενο, ή πατήστε απευθείας <ΜΕΤΡΗΤΑ> αν δε χρειάζεται αλλαγή. ΕΝΔΕΙΞΗ ΟΘΟΝΗΣ %ΦΠΑ %ΦΠΑ Εισάγετε νέο συντελεστή ΦΠΑ Β (μαζί με τα 2 δεκαδικά ψηφία πχ 1350) %ΦΠΑ και πατήστε 2 φορές <ΜΕΤΡΗΤΑ> για καταχώρηση και μετάβαση στον επόμενο, ή πατήστε απευθείας <ΜΕΤΡΗΤΑ> αν δε χρειάζεται αλλαγή. 4. Εισάγετε νέο συντελεστή ΦΠΑ Γ (μαζί με τα 2 δεκαδικά ψηφία πχ 2400) %ΦΠΑ και πατήστε 2 φορές <ΜΕΤΡΗΤΑ> για καταχώρηση και μετάβαση στον επόμενο, ή πατήστε απευθείας <ΜΕΤΡΗΤΑ> αν δε χρειάζεται αλλαγή. 5. Εισάγετε νέο συντελεστή ΦΠΑ Α (μαζί με τα 2 δεκαδικά ψηφία πχ 3600) %ΦΠΑ και πατήστε 2 φορές <ΜΕΤΡΗΤΑ> για καταχώρηση και μετάβαση στον επόμενο, ή πατήστε απευθείας <ΜΕΤΡΗΤΑ> αν δε χρειάζεται αλλαγή. 6. Πατήστε 2 φορές <ΜΕΤΡΗΤΑ> ΕΠΙΒΕΒΑΙΩΣΗ 7. Πατήστε <ΜΕΤΡΗΤΑ> για καταχώρηση της αλλαγής ΦΠΑ. ΤΕΛΟΣ ΠΡΟΓΡΑΜΜΑΤ ΙΣΜΟΥ 6. Σε κάθε περίπτωση μπορείτε να διακόψετε τον προγραμματισμό χωρίς να καταχωρηθούν οι αλλαγές σας με το πλήκτρο <ΕΙΔΟΣ> 4.7. ΑΛΛΑΓΗ ΑΡΙΘΜΟΥ ΜΗΧΑΝΗΣ (ΓΙΑ 2 ΚΑΙ ΠΑΝΩ ΜΗΧ. ΣΤΟΝ ΙΔΙΟ ΧΩΡΟ) Ο προγραμματισμός αυτός απαιτείται όταν υπάρχουν δύο ή περισσότερες ΦΤΜ στον ίδιο χώρο (και πρέπει να διαχωριστούν βάσει ενός αύξοντος αριθμού πχ. 1, 2 ) Για να αλλάξετε τον αριθμό της μηχανής: 1. Εκδώστε Ζ (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΑΝΑΦΟΡΕΣ Ζ στην οθόνη και στη συνέχεια 2 φορές το πλήκτρο <ΜΕΤΡΗΤΑ> 2. Μπείτε σε λειτουργία προγραμματισμού (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣστην οθόνη 3. Πληκτρολογήστε 1 + <ΕΙΔΟΣ> 4. Πληκτρολογήστε 53 + <Χ> 5. Πληκτρολογήστε <Τον αριθμό μηχανής> + <ΜΕΤΡΗΤΑ> 6. Πατήστε <ΕΙΔΟΣ> για έξοδο από τον προγραμματισμό 4.8. ΑΛΛΑΓΗ ΗΜΕΡΟΜΗΝΙΑΣ/ΩΡΑΣ ΠΡΟΣΟΧΗ: Η ΗΜΕΡΟΜΗΝΙΑ/ΩΡΑ δεν μπορεί να είναι προγενέστερη αυτής του τελευταίου δελτίου ημερήσιας κίνησης Ζ. Για αλλαγή ημερομηνίας/ώρας: 1. Εκδώστε Ζ (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΑΝΑΦΟΡΕΣ Ζ στην οθόνη και στη συνέχεια 2 φορές το πλήκτρο <ΜΕΤΡΗΤΑ> 2. Μπείτε σε λειτουργία προγραμματισμού (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣστην οθόνη 3. Με ενεργοποιημένη τη μηχανή, βραχυκυκλώστε το jumper της μητρικής πλακέτας.

22 20 4. Πατήστε 1+<Χ>. 5. Εισάγετε τη νέα ημερομηνία σε μορφή ΗΗΜΜΕΕΕΕ και πατήστε το πλήκτρο <DATE> 6. Πατήστε 1+<Χ>. 7. Εισάγετε τη νέα ώρα σε μορφή ΩΩΛΛ και πατήστε το πλήκτρο <TIME>. (Μπορείτε να ρυθμίσετε μόνο την ημερομηνία ή μόνο την ώρα, παραλείποντας τα βήματα 6 και 7 ή 4 και 5 αντίστοιχα) 8. Βγάλτε το jumper ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΔΙΑΦΗΜΙΣΤΙΚΩΝ/ΕΥΧΑΡΙΣΤΗΡΙΩΝ ΜΗΝΥΜΑΤΩΝ Για τον προγραμματισμό των διαφημιστικών/ευχαριστηρίων μηνυμάτων: 1. Εκδώστε Ζ (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΑΝΑΦΟΡΕΣ Ζ στην οθόνη και στη συνέχεια 2 φορές το πλήκτρο <ΜΕΤΡΗΤΑ> 2. Μπείτε σε λειτουργία προγραμματισμού (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ στην οθόνη 3. Για προγραμματισμό Διαφημιστικού (πριν από την έναρξη της απόδειξης), πληκτρολογήστε 7+ <ΕΙΔΟΣ> Ευχαριστηρίου (μετά το τέλος της απόδειξης), πληκτρολογήστε 8 + <ΕΙΔΟΣ> 4. Μπορείτε να εισάγετε μέχρι και τρεις γραμμές κειμένου, έως 18 χαρακτήρες ανά γραμμή, κανονική γραμματοσειρά ή γραμματοσειρά διπλού ύψους. Το κεντράρισμα γίνεται αυτόματα. 5. Ο πρώτος χαρακτήρας κάθε γραμμής είναι: 1: Για κανονική γραμματοσειρά 2: Για γραμματοσειρά διπλού πλάτους. 3: Για γραμματοσειρά διπλού ύψους. 4: Για γραμματοσειρά διπλού ύψους και διπλού πλάτους. 6. Ακολουθήστε τους κανόνες εισαγωγής κειμένου της παραγράφου 4.1. για να γράψετε το κείμενο που επιθυμείτε. 7. Για τις κενές γραμμές βάλτε μόνο το χαρακτήρα 0 8. Για έξοδο από τον προγραμματισμό, πατήστε <ΕΙΔΟΣ> ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΧΕΙΡΙΣΤΩΝ Η μηχανή υποστηρίζει μέχρι και 8 χειριστές. Για να προγραμματίσετε χειριστές: 1. Εκδώστε Ζ (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΑΝΑΦΟΡΕΣ Ζ στην οθόνη και στη συνέχεια 2 φορές το πλήκτρο <ΜΕΤΡΗΤΑ> 2. Μπείτε σε λειτουργία προγραμματισμού (πατήστε το πλήκτρο <Χ> ώσπου να εμφανιστεί η ένδειξη ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣστην οθόνη 3. Πληκτρολογήστε 22 + <ΕΙΔΟΣ>. Στην οθόνη εμφανίζεται cl 1, που σημαίνει ότι προγραμματίζετε τον χειριστή Μπορείτε να μεταβείτε στον επόμενο χειριστή πατώντας το πλήκτρο <Χ>, ή να επιλέξετε οποιονδήποτε χειριστή, πληκτρολογώντας Αρ. χειριστή + <Χ>.

23 21 5. Αφού επιλέξετε τον χειριστή, πατήστε το πλήκτρο <ΜΕΤΡΗΤΑ>. Στην οθόνη εμφανίζεται το ΟΝΟΜΑ του χειριστή, το οποίο και μπορείτε να αλλάξετε. Κάθε φορά, πατώντας <ΜΕΤΡΗΤΑ> καταχωρείτε τις αλλαγές σας και μεταβαίνετε στην επόμενη προγραμματιζόμενη παράμετρο. Επίσης, μπορείτε να επιλέξετε την παράμετρο που θέλετε να προγραμματίσετε με τα πλήκτρα <ΠΑΝΩ> και <ΚΑΤΩ> 6. Γενικά, για κάθε χειριστή μπορείτε να προγραμματίσετε: ΟΝΟΜΑ: Σύμφωνα με τους κανόνες εισαγωγής κειμένου της παραγράφου 4.1. Επιλογες1 (opt1): Να μην αλλαχθεί. Επιλογες2 (opt2): Να μην αλλαχθεί ΚΩΔΙΚΟΣ: Μέχρι και 8 ψηφία (αριθμοί) 7. Για να τερματίσετε τον προγραμματισμό, πατήστε το πλήκτρο <ΕΙΔΟΣ>

24 22 5. ΜΗΝΥΜΑΤΑ ΣΦΑΛΜΑΤΩΝ Στον παρακάτω πίνακα παρουσιάζονται και επεξηγούνται τα μηνύματα λάθους (κατ αλφαβητική σειρά) που μπορεί να εμφανιστούν κατά τη λειτουργία της Quorion QMP50. ΜΗΝΥΜΑ ΛΑΘΟΥΣ ΕΠΕΞΗΓΗΣΗ EJ ΠΛΗΡΕΣ! Έχει γεμίσει το ηλεκτρονικό ημερολόγιο και πρέπει να αντικατασταθεί. Επικοινωνήστε με εξουσιοδοτημένο τεχνικό. F09_RATE_FULL Πλήρωση μετρητή αλλαγών ΦΠΑ F10_CLEAR_FULL Πλήρωση μετρητή CMOS Error F26_OWNER_FULL Πλήρωση μετρητή αλλαγών λεκτικού F43_EJ_CHANGED Έγινε αλλαγή του ηλεκτρονικού ημερολογίου και απαιτείται αρχικοποίηση. Επικοινωνήστε με εξουσιοδοτημένο τεχνικό. F45_ΑΦΑΙΡΕΣΗ SD Έχει αποσυνδεθεί το ηλεκτρονικό ημερολόγιο. Τοποθετήστε την SD κάρτα του ηλεκτρονικού ημερολογίου στην ειδική θέση και πατήστε ΣΒΗΣΙΜΟ για να συνεχιστεί η λειτουργία της ΦΤΜ. SD NEAR FULL Το ηλεκτρονικό ημερολόγιο έχει σχεδόν γεμίσει. Προμηθευτείτε νέο ηλεκτρονικό ημερολόγιο. ΑΓΝΩΣΤΗ ΑΝΑΦ. Προσπαθήσατε να εκτυπώσετε μια αναφορά που δεν έχει προγραμματιστεί. Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. ΑΛΛΑΓΗ ΗΛ.ΗΜΕΡ. ΑΝΟΙΧΤΗ ΑΠΟΔΕΙΞΗ ΑΝΥΠΑΡΚΤΟ ΕΙΔΟΣ ΑΠΑΙΤΕΙΤΑΙ ΔΙΑΧ. ΑΠΟΣΥΝΔΕΣΗ ΠΜΗΑΔ ΑΠΟΣΥΝΔΕΣΗ ΦΜ ΑΡΝΗΤΙΚΟ ΠΟΣΟ ΔΕΝ ΕΧΕΙ ΠΩΛΗΘΕΙ ΔΙΕΚΟΠΗ ΔΙΟΡΘ. ΔΕΝ ΕΠΙΤΡ. ΕΙΣΑΓΕΤΕ ΠΟΣΟΤ. ΕΙΣΑΓΕΤΕ ΤΙΜΗ! ΕΙΣΑΓΕΤΕ ΧΕΙΡΙΣΤΗ Προσπαθήσατε να κάνετε μία άλλη ενέργεια ενώ υπάρχει ανοιχτή απόδειξη (πχ είσπραξη/πληρωμή). Πατήστε ΣΒΗΣΙΜΟ, κλείστε την απόδειξη με ΜΕΤΡΗΤΑ και συνεχίστε. Προσπαθήσατε να κάνετε πώληση σε είδος ή τμήμα που δεν έχει προγραμματιστεί. Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. Πραγματοποιήσατε μη επιτρεπτή ενέργεια. Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. Έχει αποσυνδεθεί το ηλεκτρονικό ημερολόγιο. Σβήστε τη μηχανή και επικοινωνήστε με εξουσιοδοτημένο τεχνικό. Αποσύνδεση Φορολογικής Μνήμης. Επικοινωνήστε με εξουσιοδοτημένο τεχνικό. Η ενέργεια που πραγματοποιήσατε έχει ως αποτέλεσμα κάποιο αρνητικό ποσό (πχ αλλαγή με είδος/τμήμα που ανήκει σε διαφορετικό ΦΠΑ). Πατήστε ΣΒΗΣΙΜΟ και ξαναπροσπαθήστε. Προσπαθήσατε να κάνετε διόρθωση είδους που δεν έχει πωληθεί. Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. Η λειτουργία που εκτελούνταν (πχ προγραμματισμός) διεκόπη εσκεμμένα από το χρήστη. Μη επιτρεπτή διόρθωση. Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. Έχετε εισάγει μηδενική ποσότητα. Πατήστε ΣΒΗΣΙΜΟ και κάντε τη σωστή πληκτρολόγηση. Έχετε εισάγει ποσότητα, αλλά όχι και τιμή για το τμήμα που θέλετε στο οποίο θέλετε να κάνετε πώληση. Πατήστε ΣΒΗΣΙΜΟ και κάνετε τη σωστή πληκτρολόγηση. Λόγω εσφαλμένου χειρισμού έχει χαθεί ο χειριστής της μηχανής. Πατήστε ΣΒΗΣΙΜΟ και στη συνέχεια 1+ΧΕΙΡΙΣΤΗΣ. Στην οθόνη εμφανίζεται το μήνυμα ΚΩΔΙΚΟΣ. Πατήστε ξανά 1+ΧΕΙΡΙΣΤΗΣ και συνεχίστε τη λειτουργία της μηχανής κανονικά. ΕΚΔΩΣΤΕ Ζ! Η ενέργεια δεν επιτρέπεται χωρίς την έκδοση Δελτίου Ημερήσιας Κίνησης Ζ. Εκδώστε Ζ και συνεχίστε.

25 23 ΕΚΠΤ ΔΕΝ ΕΠΙΤΡΕΠΕΤΑΙ Προσπαθήσατε να κάνετε μη επιτρεπτή έκπτωση (συνήθως αν έχει ήδη γίνει έκπτωση στο συγκεκριμένο είδος/τμήμα). Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. ΕΚΤΟΣ ΟΡΙΩΝ Η τιμή που έχετε εισάγει είναι μεγαλύτερη του ορίου του τμήματος. Πατήστε ΣΒΗΣΙΜΟ και εισάγετε μικρότερη τιμή. ΕΛΕΓΞΤΕ ΗΜ/ΝΙΑ! Ελέγξτε την ημερομηνία της ΦΤΜ. Πιο συχνά εμφανίζεται ως προειδοποιητικό μήνυμα σε περίπτωση που έχουν περάσει περισσότερες από 48 ώρες από το τελευταίο Ζ. Δε χρειάζεται να εκδοθεί Ζ απαραιτήτως για να συνεχίσει η λειτουργία. ΕΛΕΓΞΤΕ ΩΡΑ! Ελέγξτε την ώρα της ΦΤΜ. ΕΠΑΝΑΣΥΝΔ.ΦΜ Έγινε αλλαγή Φορολογικής Μνήμης ή επανασυνδέθηκε η Φορολογική Μνήμη μετά από αποσύνδεση. Απαιτείται μηδενισμός CMOS. Επικοινωνήστε με εξουσιοδοτημένο τεχνικό. ΙΔΙΟΙ ΣΥΝΤ.ΦΠΑ Έγινε προσπάθεια προγραμματισμού 2 ίσων συντελεστών ΦΠΑ. ΛΑΘΟΣ ΚΩΔΙΚΟΣ Λάθος κωδικός τεχνικού. Εισάγετε τον σωστό κωδικό. ΛΑΘΟΣ ΛΕΙΤΟΥΡΓΙΑ Έγινε κάποιος λανθασμένος χειρισμός. Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. ΛΑΘΟΣ ΠΛΗΚΤΡΟΛ. Έγινε κάποιος λανθασμένος χειρισμός. Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. ΜΗ ΕΝΕΡΓΟ ΤΜΗΜΑ! Έγινε προσπάθεια πώλησης σε μη ενεργό τμήμα. Ελέγξτε τον προγραμματισμό του τμήματος και αντιστοιχίστε το σε έναν από τους υπάρχοντες συντελεστές ΦΠΑ. ΜΗ ΕΠΙΤΡ.ΤΙΜΗ Μη επιτρεπτή τιμή. Πατήστε ΣΒΗΣΙΜΟ. ΜΗΔΕΝ.ΠΩΛΗΣΕΙΣ Προειδοποιητικό μήνυμα πριν την έκδοση Ζ, όταν δεν έχουν πραγματοποιηθεί πωλήσεις ή ΜΗΔΕΝ.ΤΙΜΗ! Έχετε εισάγει μηδενική τιμή για το τμήμα/είδος που επιλέξατε να κάνετε πώληση. Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. ΠΛΗΡΩΣΗ ΑΛΛ.ΦΠΑ Πλήρωση αριθμού αλλαγών ΦΠΑ ΠΛΗΡΩΣΗ ΦΜ Πλήρωση φορολογικής μνήμης. Επικοινωνήστε με εξουσιοδοτημένο τεχνικό. ΣΦ-24Ω.ΕΚΔΩΣΤΕ Ζ Έχουν περάσει 24 ώρες από την πρώτη απόδειξη μετά το τελευταίο Ζ. Εκδώστε Ζ προκειμένου να συνεχίσετε τη λειτουργία της μηχανής. ΣΦΑΛΜΑ SCANNER Πραγματοποιήθηκε λάθος σκανάρισμα ή συνδέθηκε scanner με αναμμένη τη μηχανή. Πατήστε ΣΒΗΣΙΜΟ και συνεχίστε. ΣΦΑΛΜΑ ΕΓΓΡ.ΦΜ Σφάλμα εγγραφής φορολογικής μνήμης. Επικοινωνήστε με εξουσιοδοτημένο τεχνικό. ΣΦΑΛΜΑ ΕΚΤΥΠΩΤ. ΣΦΑΛΜΑ ΖΥΓΙΣΗΣ ΣΦΑΛΜΑ ΦΜ ΤΕΛΟΣ ΧΑΡΤΙΟΥ Σφάλμα εκτυπωτή. Επικοινωνήστε με εξουσιοδοτημένο τεχνικό. Υπήρξε κάποιο σφάλμα ζύγισης (πιθανόν επειδή η ζυγαριά δεν έχει σταθεροποιηθεί ή δεν είναι σωστά μηδενισμένη). Πατήστε ΣΒΗΣΙΜΟ και ξαναπροσπαθήστε. Σφάλμα φορολογικής μνήμης. Επικοινωνήστε με εξουσιοδοτημένο τεχνικό. Έχει τελειώσει το χαρτί του εκτυπωτή. Βάλτε χαρτοταινία στον εκτυπωτή και συνεχίστε.
