1 2012 c o l l e c t i o n

2

3 Η οικογένεια Ραλλάκη άρχισε την ενασχόληση της με την παραγωγή οικιακών συσκευών το 1963 με την ίδρυση της εργοστασίου κατασκευής θερμαστρών πετρελαίου από τον Ιωάννη Ραλλάκη. Στη δεκαετία του 1980 η εταιρία επεκτείνεται στην κατασκευή θερμαστρών υγραερίου, καθώς και στα ηλεκτρικά είδη. Με την αυγή της νέας χιλιετίας η εταιρία μπήκε δυναμικά στο χώρο των αεραγωγών και των τζακιών, δημιουργώντας σειρές προϊόντων που διακρίνονται για τη λειτουργικότητα τους, αλλά και το μοντέρνο design τους. Επισκεφτείτε μας στη Νέα Ραιδεστό, την έκθεση του εργοστασίου μας, τηλ

4 2

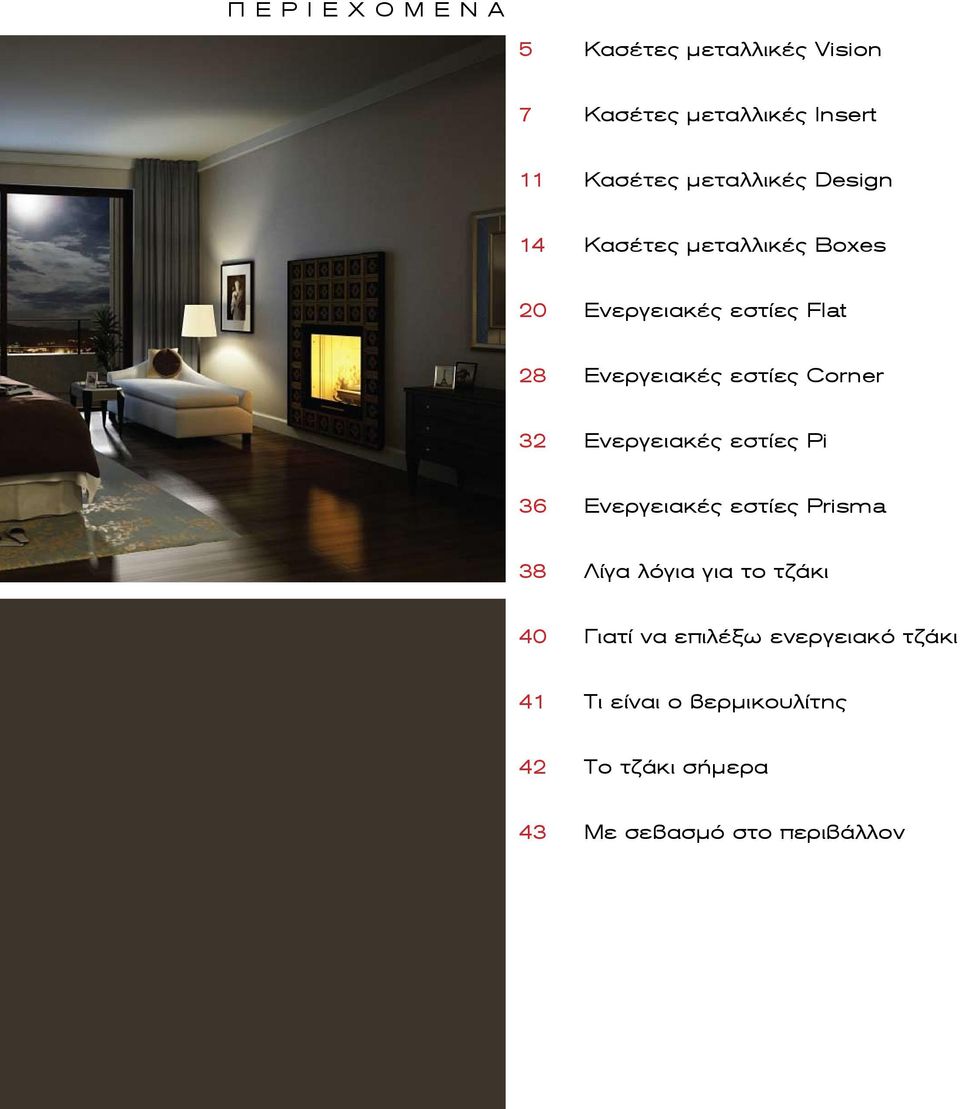

5 ΠΕΡΙΕΧΟΜΕΝΑ 5 Κασέτες μεταλλικές Vision 7 Κασέτες μεταλλικές Insert 11 Κασέτες μεταλλικές Design 14 Κασέτες μεταλλικές Boxes 20 Ενεργειακές εστίες Flat 28 Ενεργειακές εστίες Corner 32 Ενεργειακές εστίες Pi 36 Ενεργειακές εστίες Prisma 38 Λίγα λόγια για το τζάκι 40 Γιατί να επιλέξω ενεργειακό τζάκι 41 Τι είναι ο βερμικουλίτης 42 Το τζάκι σήμερα 43 Με σεβασμό στο περιβάλλον

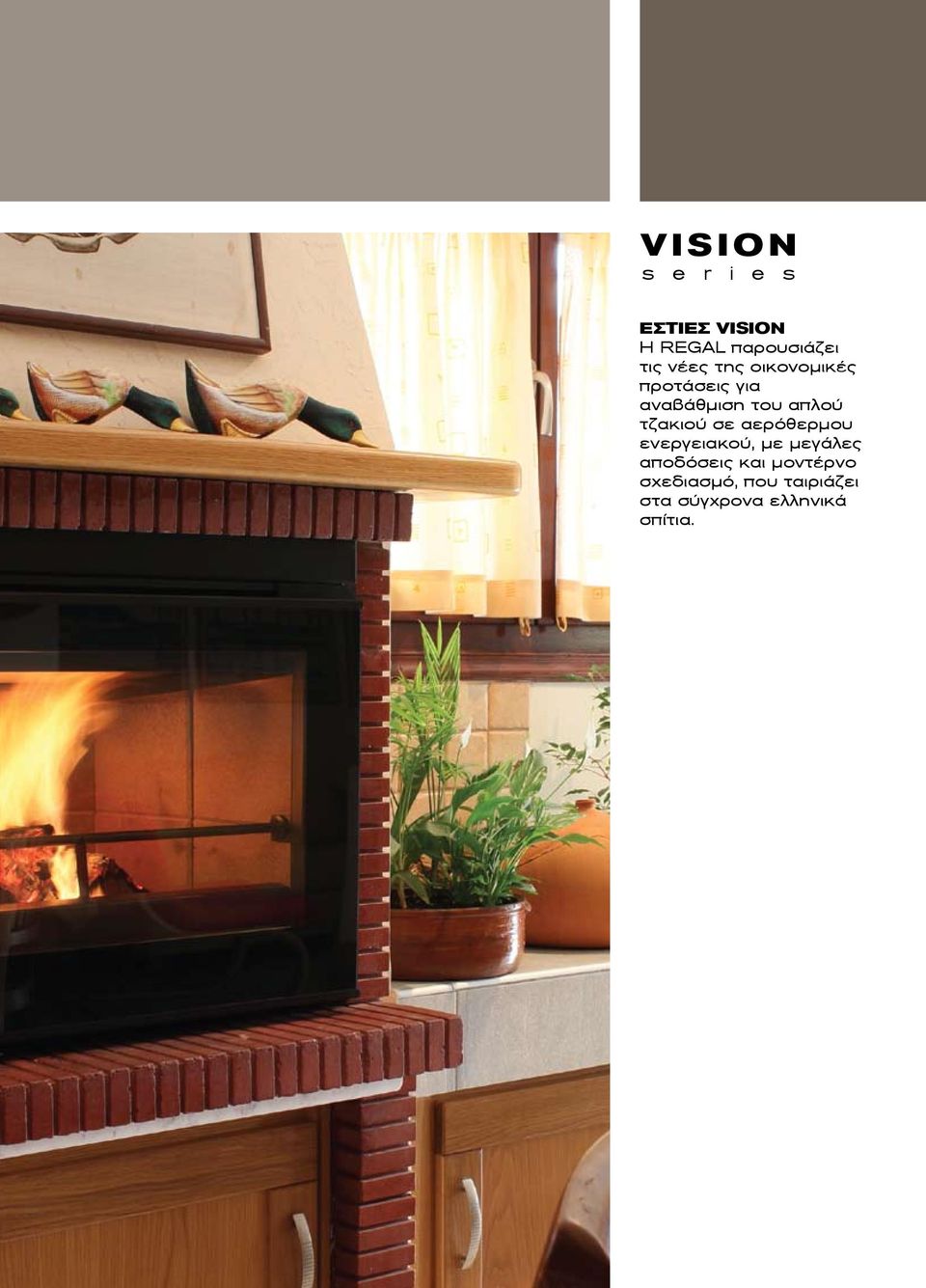

6 VISION s e r i e s ΕΣΤΙΕΣ VISION Η REGAL παρουσιάζει τις νέες της οικονομικές προτάσεις για αναβάθμιση του απλού τζακιού σε αερόθερμου ενεργειακού, με μεγάλες αποδόσεις και μοντέρνο σχεδιασμό, που ταιριάζει στα σύγχρονα ελληνικά σπίτια. 4 4

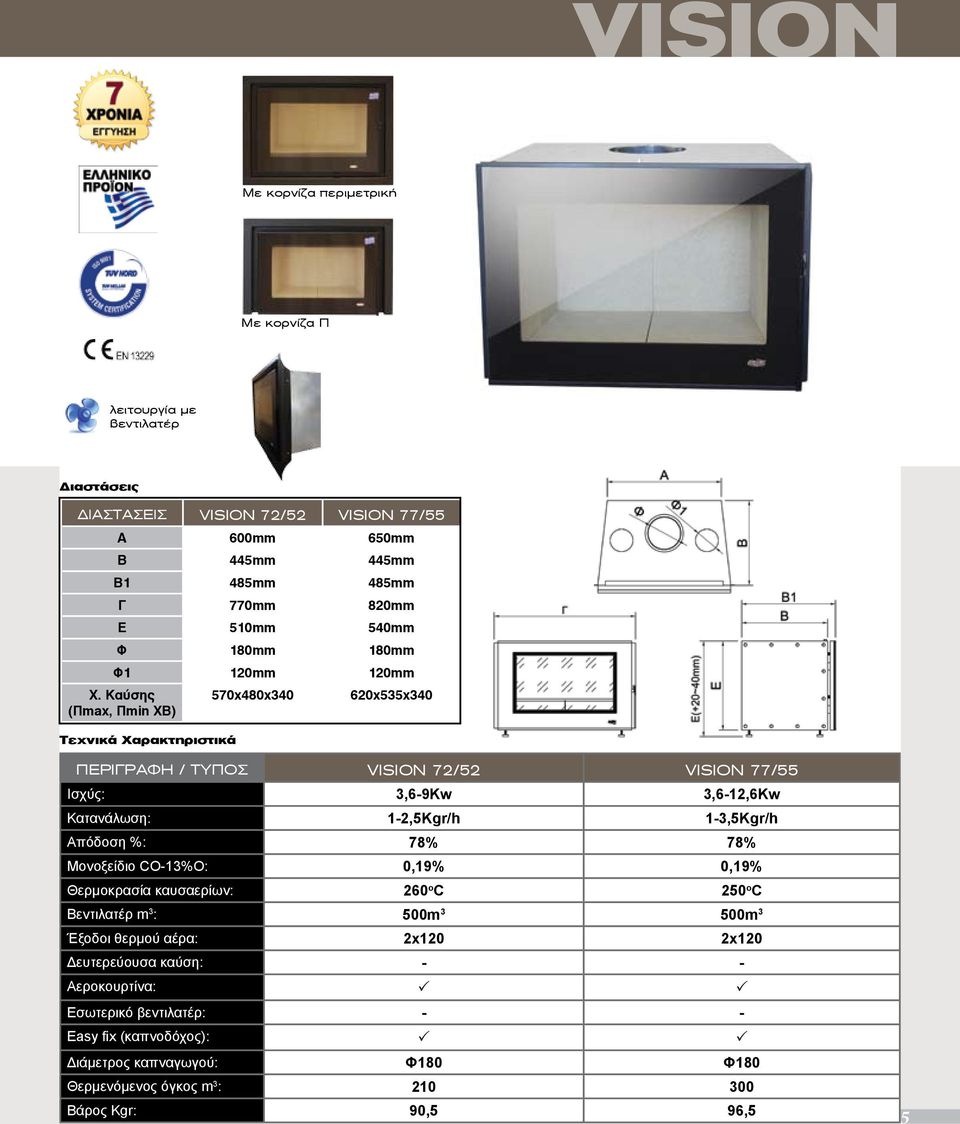

7 VISION Με κορνίζα περιμετρική Με κορνίζα Π λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ VISION 72/52 VISION 77/55 Α 600mm 650mm Β 445mm 445mm Β1 485mm 485mm Γ 770mm 820mm Ε 510mm 540mm Φ 180mm 180mm Φ1 120mm 120mm X. Καύσης (Πmax, Πmin XB) Τεχνικά Χαρακτηριστικά 570x480x x535x340 ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ VISION 72/52 VISION 77/55 Ισχύς: 3,6-9Kw 3,6-12,6Kw Κατανάλωση: 1-2,5Kgr/h 1-3,5Kgr/h Aπόδοση %: 78% 78% Μονοξείδιο CO-13%O: 0,19% 0,19% Θερμοκρασία καυσαερίων: 260 o C 250 o C Βεντιλατέρ m 3 : 500m 3 500m 3 Έξοδοι θερμού αέρα: 2x120 2x120 Δευτερεύουσα καύση: - - Αεροκουρτίνα: P P Εσωτερικό βεντιλατέρ: - - Easy fix (καπνοδόχος): P P Διάμετρος καπναγωγού: Φ180 Φ180 Θερμενόμενος όγκος m 3 : Βάρος Kgr: 90,5 96,5 5

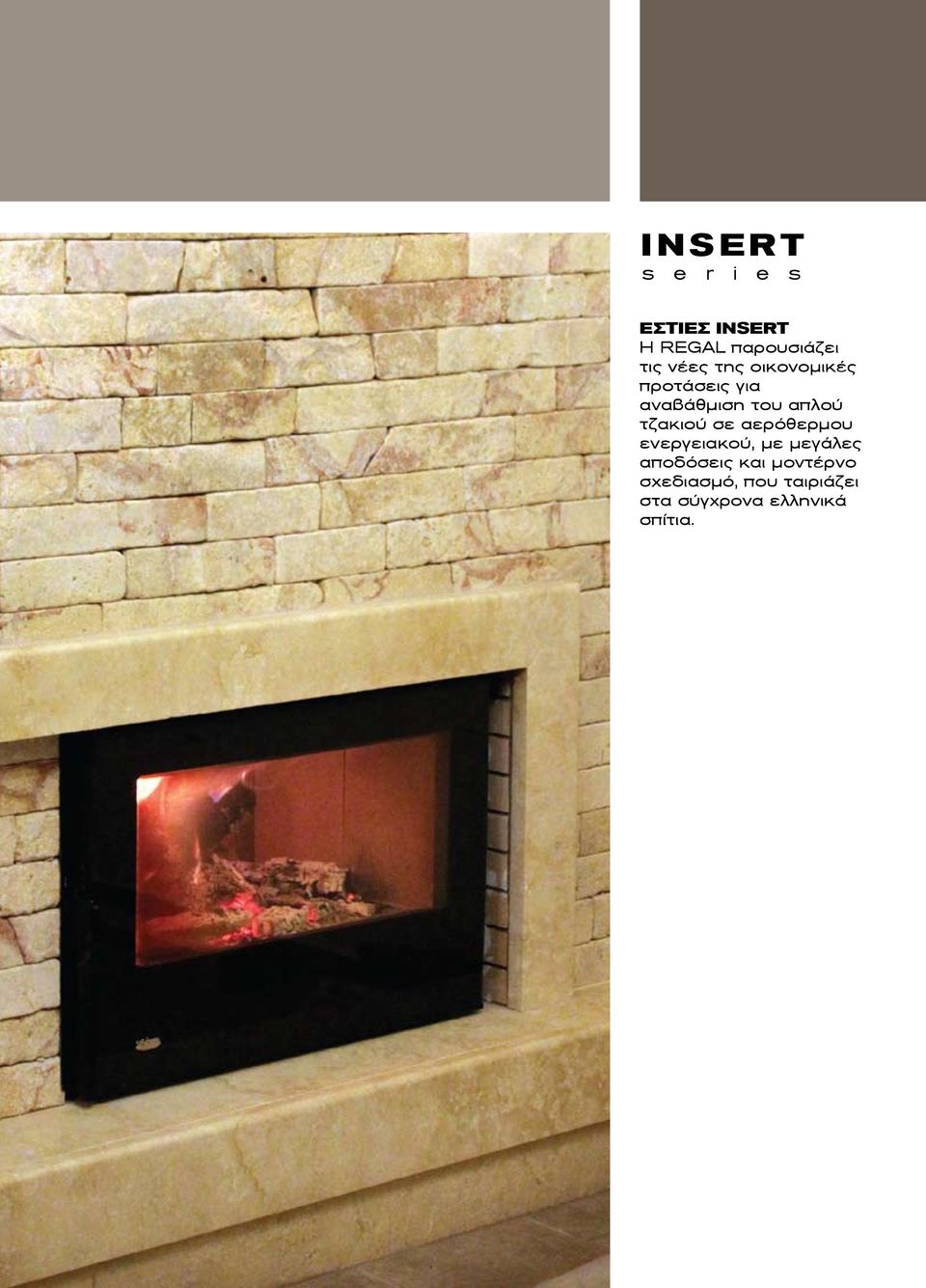

8 INSERT s e r i e s ΕΣΤΙΕΣ INSERT Η REGAL παρουσιάζει τις νέες της οικονομικές προτάσεις για αναβάθμιση του απλού τζακιού σε αερόθερμου ενεργειακού, με μεγάλες αποδόσεις και μοντέρνο σχεδιασμό, που ταιριάζει στα σύγχρονα ελληνικά σπίτια. 6 6

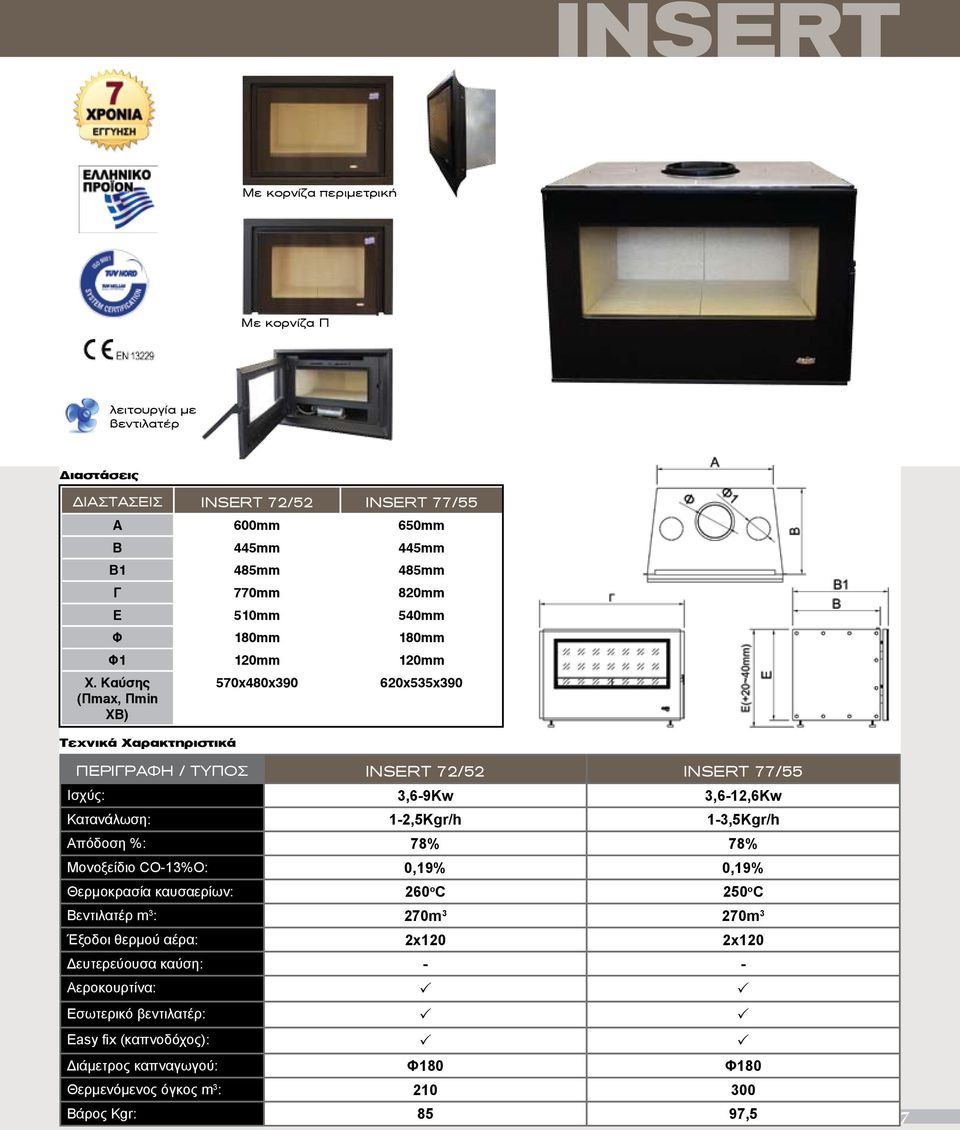

9 INSERT Με κορνίζα περιμετρική Με κορνίζα Π λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ INSERT 72/52 INSERT 77/55 Α 600mm 650mm Β 445mm 445mm Β1 485mm 485mm Γ 770mm 820mm E 510mm 540mm Φ 180mm 180mm Φ1 120mm 120mm Χ. Καύσης (Πmax, Πmin ΧΒ) Τεχνικά Χαρακτηριστικά 570x480x x535x390 ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ INSERT 72/52 INSERT 77/55 Ισχύς: 3,6-9Kw 3,6-12,6Kw Κατανάλωση: 1-2,5Kgr/h 1-3,5Kgr/h Aπόδοση %: 78% 78% Μονοξείδιο CO-13%O: 0,19% 0,19% Θερμοκρασία καυσαερίων: 260 o C 250 o C Βεντιλατέρ m 3 : 270m 3 270m 3 Έξοδοι θερμού αέρα: 2x120 2x120 Δευτερεύουσα καύση: - - Αεροκουρτίνα: P P Εσωτερικό βεντιλατέρ: P P Easy fix (καπνοδόχος): P P Διάμετρος καπναγωγού: Φ180 Φ180 Θερμενόμενος όγκος m 3 : Βάρος Kgr: 85 97,5 7

10 8

11 Model: Design 8055 L/R9

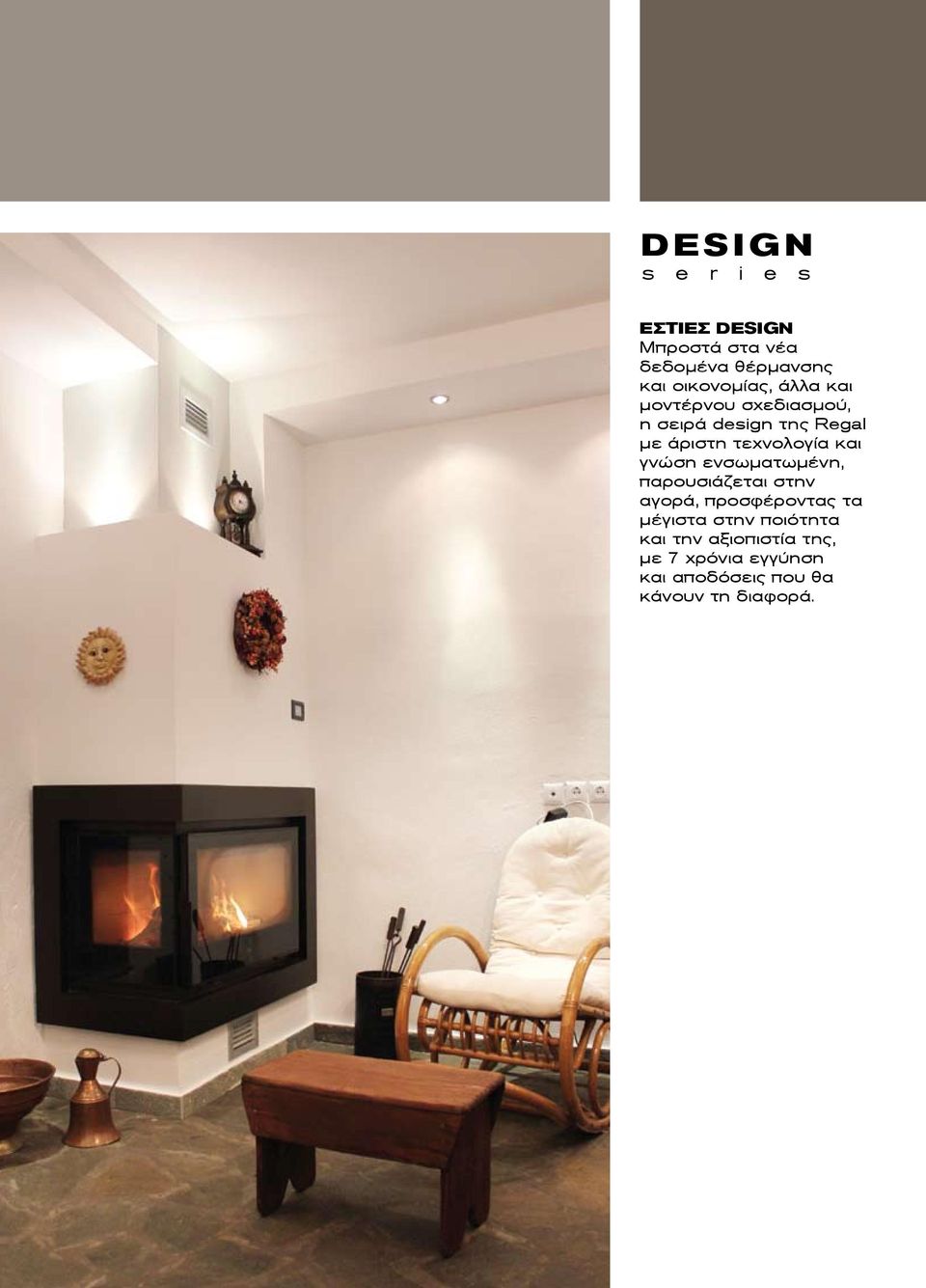

12 DESIGN s e r i e s ΕΣΤΙΕΣ DESIGN Μπροστά στα νέα δεδομένα θέρμανσης και οικονομίας, άλλα και μοντέρνου σχεδιασμού, η σειρά design της Regal με άριστη τεχνολογία και γνώση ενσωματωμένη, παρουσιάζεται στην αγορά, προσφέροντας τα μέγιστα στην ποιότητα και την αξιοπιστία της, με 7 χρόνια εγγύηση και αποδόσεις που θα κάνουν τη διαφορά

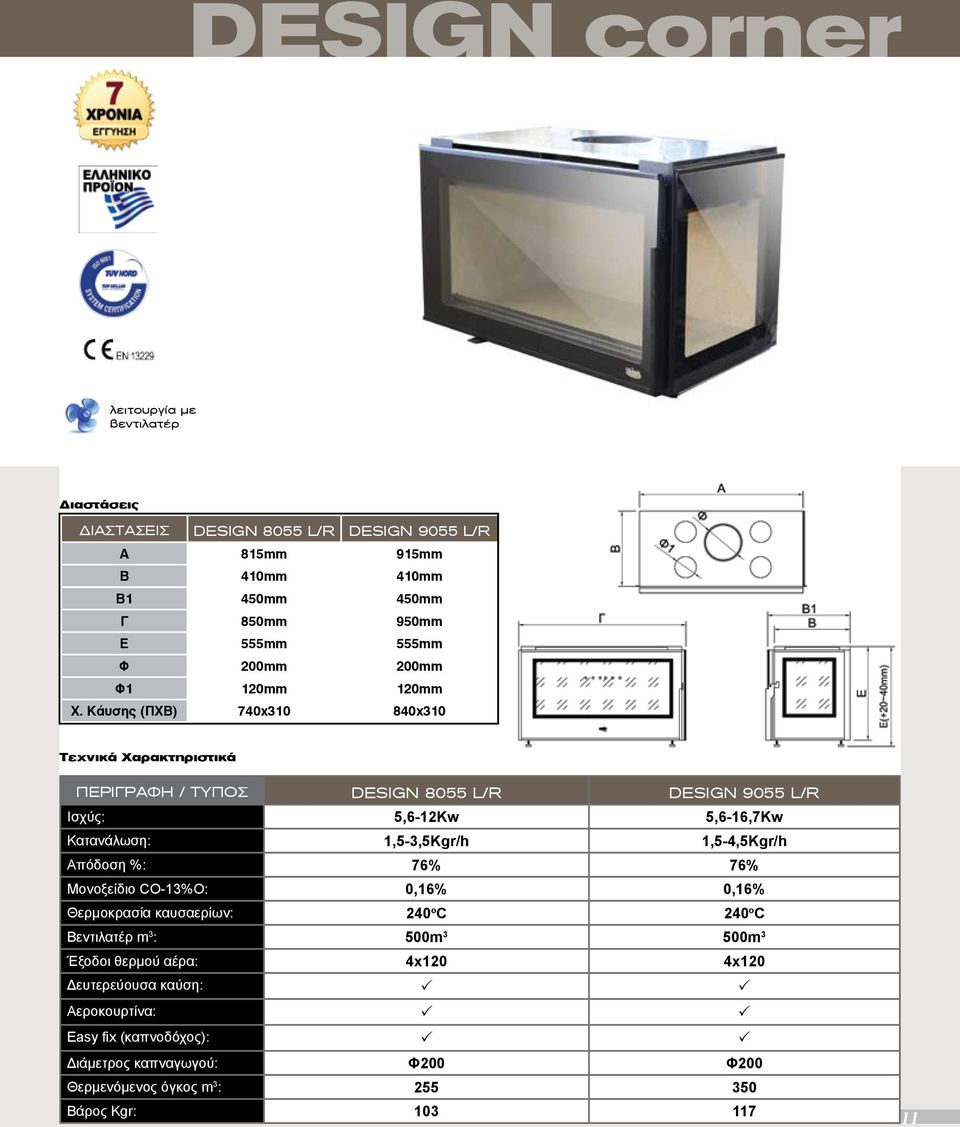

13 DESIGN corner λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ DESIGN 8055 L/R DESIGN 9055 L/R Α 815mm 915mm Β 410mm 410mm Β1 450mm 450mm Γ 850mm 950mm Ε 555mm 555mm Φ 200mm 200mm Φ1 120mm 120mm X. Κάυσης (ΠΧΒ) 740x x310 Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ DESIGN 8055 L/R DESIGN 9055 L/R Ισχύς: 5,6-12Kw 5,6-16,7Kw Κατανάλωση: 1,5-3,5Kgr/h 1,5-4,5Kgr/h Aπόδοση %: 76% 76% Μονοξείδιο CO-13%O: 0,16% 0,16% Θερμοκρασία καυσαερίων: 240 o C 240 o C Βεντιλατέρ m 3 : 500m 3 500m 3 Έξοδοι θερμού αέρα: 4x120 4x120 Δευτερεύουσα καύση: P P Αεροκουρτίνα: P P Easy fix (καπνοδόχος): P P Διάμετρος καπναγωγού: Φ200 Φ200 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

14 DESIGN flat λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ DESIGN 48/55 DESIGN 68/62 DESIGN 83/62 Α 485mm 685mm 830mm Β 380mm 450mm 500mm Β1 420mm 490mm 540mm Γ 545mm 745mm 895mm Ε 585mm 655mm 655mm Φ 150mm 180mm 200mm Φ1 120mm 120mm 120mm X. Καύσης (ΠΧΒ) 355x x x370 Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ DESIGN 48/55 DESIGN 68/62 DESIGN 83/62 Ισχύς: 3,9-9,5Kw 3,9-13,5Kw 5,6-16,7Kw Κατανάλωση: 1-3Kgr/h 1-3,5Kgr/h 1,5-4,5Kgr/h Aπόδοση %: 82% 83% 80% Μονοξείδιο CO-13%O: 0,06% 0,08% 0,10% Θερμοκρασία καυσαερίων: 235 o C 242 o C 240 o C Βεντιλατέρ m 3 : 280m 3 500m 3 500m 3 Έξοδοι θερμού αέρα: 2x120 4x120 4x120 Δευτερεύουσα καύση: P P P Αεροκουρτίνα: P P P Easy fix (καπνοδόχος): P P P Διάμετρος καπναγωγού: Φ150 Φ180 Φ200 Θερμενόμενος όγκος m 3 : Βάρος Kgr: 12 77,

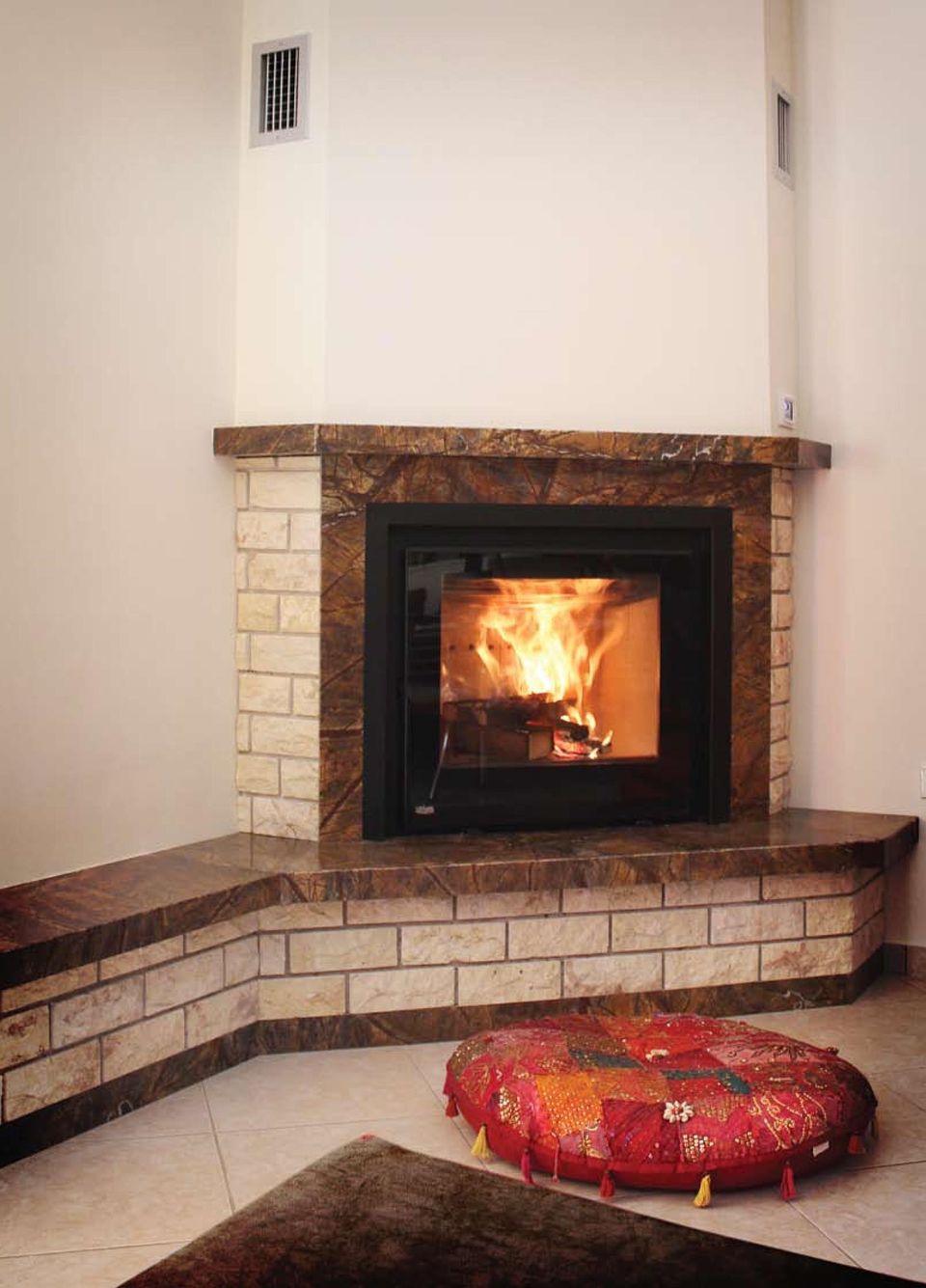

15 13

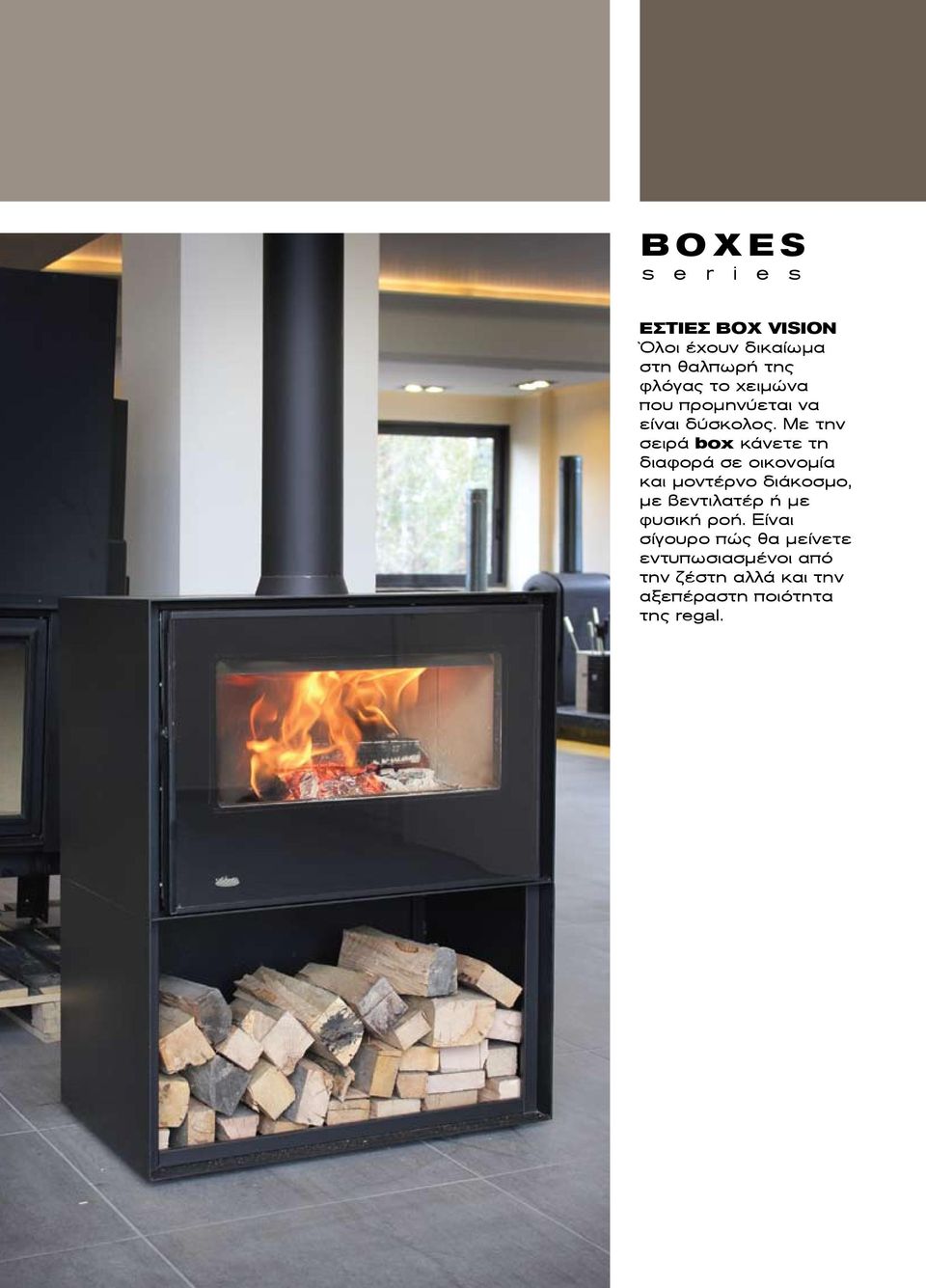

16 BOXES s e r i e s ΕΣΤΙΕΣ BOX VISION Όλοι έχουν δικαίωμα στη θαλπωρή της φλόγας το χειμώνα που προμηνύεται να είναι δύσκολος. Με την σειρά box κάνετε τη διαφορά σε οικονομία και μοντέρνο διάκοσμο, με βεντιλατέρ ή με φυσική ροή. Eίναι σίγουρο πώς θα μείνετε εντυπωσιασμένοι από την ζέστη αλλά και την αξεπέραστη ποιότητα της regal

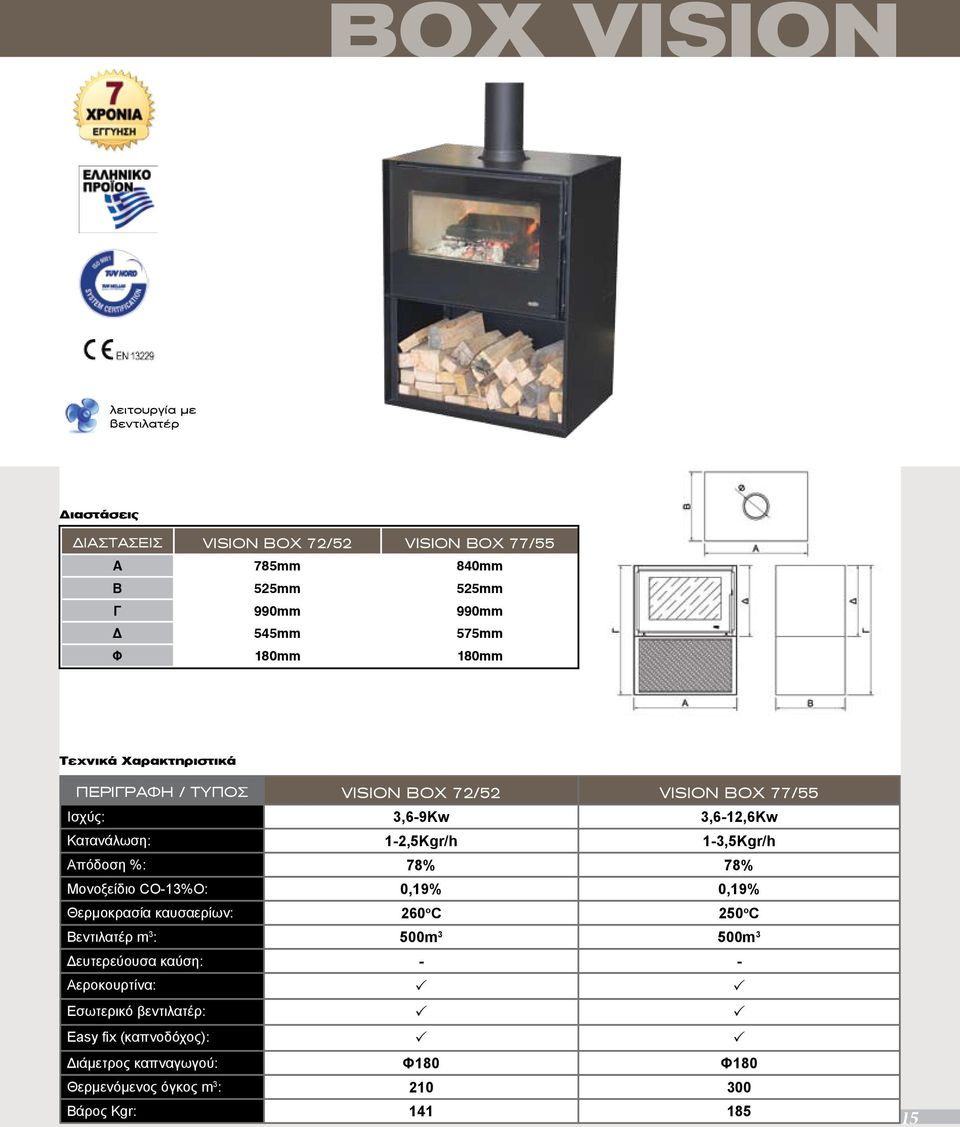

17 BOX VISION λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ VISION BOX 72/52 VISION BOX 77/55 Α 785mm 840mm Β 525mm 525mm Γ 990mm 990mm Δ 545mm 575mm Φ 180mm 180mm Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ VISION BOX 72/52 VISION BOX 77/55 Ισχύς: 3,6-9Kw 3,6-12,6Kw Κατανάλωση: 1-2,5Kgr/h 1-3,5Kgr/h Aπόδοση %: 78% 78% Μονοξείδιο CO-13%O: 0,19% 0,19% Θερμοκρασία καυσαερίων: 260 o C 250 o C Βεντιλατέρ m 3 : 500m 3 500m 3 Δευτερεύουσα καύση: - - Αεροκουρτίνα: P P Εσωτερικό βεντιλατέρ: P P Easy fix (καπνοδόχος): P P Διάμετρος καπναγωγού: Φ180 Φ180 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

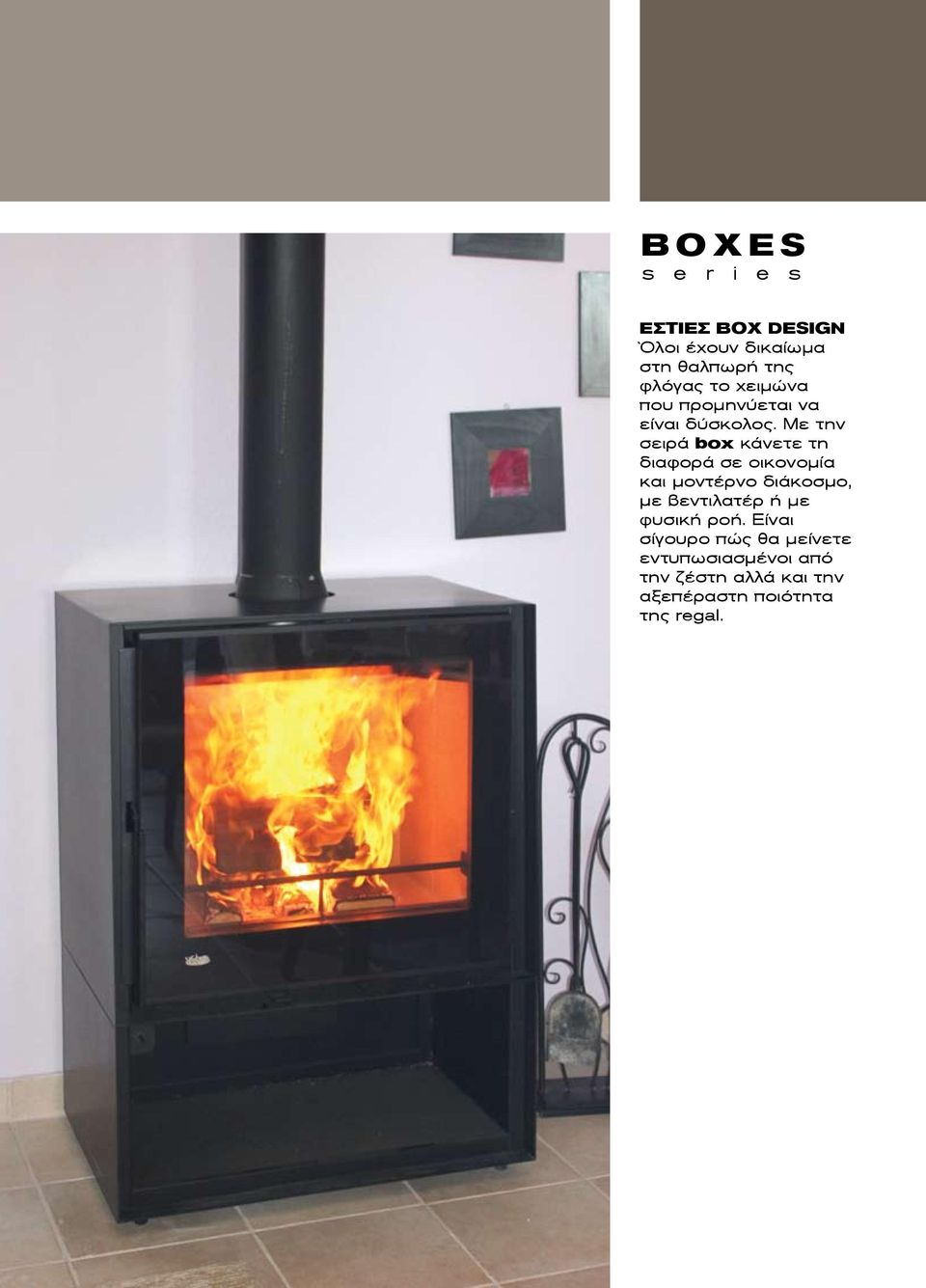

18 BOXES s e r i e s ΕΣΤΙΕΣ BOX DESIGN Όλοι έχουν δικαίωμα στη θαλπωρή της φλόγας το χειμώνα που προμηνύεται να είναι δύσκολος. Με την σειρά box κάνετε τη διαφορά σε οικονομία και μοντέρνο διάκοσμο, με βεντιλατέρ ή με φυσική ροή. Eίναι σίγουρο πώς θα μείνετε εντυπωσιασμένοι από την ζέστη αλλά και την αξεπέραστη ποιότητα της regal. 16

19 BOX DESIGN λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ DESIGN BOX 48/55 DESIGN BOX 68/62 Α 551mm 760mm Β 455mm 535mm Γ 990mm 990mm Δ 610mm 690mm Φ 150mm 180mm Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ DESIGN BOX 48/55 DESIGN BOX 68/62 Ισχύς: 3,9-9,5Kw 3,9-13,5Kw Κατανάλωση: 1-3Kgr/h 1-3,5Kgr/h Aπόδοση %: 82% 83% Μονοξείδιο CO-13%O: 0,06% 0,08% Θερμοκρασία καυσαερίων: 235 o C 242 o C Βεντιλατέρ m 3 : 280m 3 500m 3 Δευτερεύουσα καύση: P P Αεροκουρτίνα: P P Εσωτερικό βεντιλατέρ: P P Easy fix (καπνοδόχος): P P Διάμετρος καπναγωγού: Φ150 Φ180 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

20

21 Model: Flat

22 FLAT series ΕΣΤΙΕΣ FLAT Η σειρά flat είναι σχεδιασμένη για να καταναλώνει ελάχιστα και να αποδίδει τα μέγιστα, με σύγχρονο σχεδιασμό και τεχνολογία αιχμής, όπως δευτερογενή και τριτογενή καύση, αεροκουρτίνα και βεντιλατέρ. 20

23 FLAT vertical λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ FLAT 80x80 FLAT 60x80 FLAT 95XL Α 1910mm 1900mm 1900mm A1 1610mm 1600mm 1600mm A2 1710mm 1710mm 1620mm A3 300mm 300mm 300mm B 905mm 760mm 1135mm B1 1225mm 1075mm 1450mm Γ 610mm 585mm 700mm Γ1 1035mm 925mm 1260mm Γ2 650mm 625mm 740mm Δ 810mm 810mm 810mm Ε 190mm 190mm 255mm Ζ1 720mm 720mm 720mm Ζ2 695mm 540mm 910mm Φ 250mm 200mm 300mm Φ1 4x120mm 4x120mm 4x120mm Φ2 120mm 120mm 120mm ΘΑΛ. ΚΑΥΣΗΣ 420x x x880 Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ FLAT 80x80 FLAT 60x80 FLAT 95 xl Ισχύς: 15Kw 13Kw 20Kw Κατανάλωση: 4,5Kgr/h 4,5Kgr/h 6Kgr/h Aπόδοση %: 76% 72% 76% Μονοξείδιο CO-13%O: 0,19% 0,2% 0,17% Θερμοκρασία καυσαερίων: 255 o C 345 o C 268 o C Βεντιλατέρ m 3 : 600m 3 600m 3 600m 3 Έξοδοι θερμού αέρα: 4x120 2x120 4x120 Δευτερεύουσα καύση: P P P Αεροκουρτίνα: P P P Διάμετρος καπναγωγού: Φ250 Φ200 Φ300 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

24 FLAT optimal Διαστάσεις λειτουργία με βεντιλατέρ ΔΙΑΣΤΑΣΕΙΣ FLAT 95 FLAT 80 Α 1665mm 1650mm A1 1365mm 1350mm A2 1520mm 1520mm A3 300mm 300mm B 1070mm 935mm B1 1440mm 1270mm Γ 670mm 600mm Γ1 1240mm 1060mm Γ2 710mm 640mm Δ 740mm 725mm Ε 230mm 210mm Ζ2 915mm 750mm Ζ1 540mm 550mm Φ 250mm 250mm Φ1 4x120mm 4x120mm Φ2 120mm 120mm ΘΑΛ. ΚΑΥΣΗΣ 500x x685 Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ FLAT 95 FLAT 80 Ισχύς: 20Kw 15Kw Κατανάλωση: 6Kgr/h 4,5Kgr/h Aπόδοση %: 76% 76% Μονοξείδιο CO-13%O: 0,17% 0,19% Θερμοκρασία καυσαερίων: 228 o C 255 o C Βεντιλατέρ m 3 : 600m 3 600m 3 Έξοδοι θερμού αέρα: 4x120 4x120 Δευτερεύουσα καύση: P P Αεροκουρτίνα: P P Διάμετρος καπναγωγού: Φ250 Φ250 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

25 FLAT minimal λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ FLAT 105 FLAT 125 Α 1600mm 1750mm A1 1300mm 1450mm A2 1500mm 1650mm A3 300mm 300mm B 1160mm 1385mm B1 1430mm 1655mm Γ 610mm 630mm Γ1 650mm 670mm Δ 790mm 880mm Ε 220mm 220mm Ζ1 440mm 510mm Ζ2 965mm 1190mm Φ 250mm 250mm Φ1 4x120mm 4x120mm Φ2 120mm 120mm ΘΑΛ. ΚΑΥΣΗΣ 440x x1190 Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ FLAT 105 minimal FLAT 125 minimal Ισχύς: 20Kw 27Kw Κατανάλωση: 6Kgr/h 8Kgr/h Aπόδοση %: 74% 74% Μονοξείδιο CO-13%O: 0,17% 0,17% Θερμοκρασία καυσαερίων: 232 o C 355 o C Βεντιλατέρ m 3 : 600m 3 600m 3 Έξοδοι θερμού αέρα: 4x120 4x120 Δευτερεύουσα καύση: P P Αεροκουρτίνα: P P Διάμετρος καπναγωγού: Φ250 Φ250 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

26 FLAT tunnel λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ FLAT 125 tunnel FLAT 95 tunnel FLAT 80 tunnel Α 1750mm 1800mm 1600mm A1 1450mm 1500mm 1300mm A2 1650mm 1600mm 1580mm A3 300mm 300mm 300mm B 1410mm 1120mm 1000mm Γ 715mm 700mm 700mm Δ 870mm 845mm 695mm Δ1 580mm 655mm 605mm Ε 358mm 350mm 350mm Ζ1 510mm 585mm 535mm Ζ2 1190mm 905mm 755mm Φ 300mm 250mm 250mm Φ1 4x120mm 4x120mm 4x120mm Φ2 120mm 120mm 120mm ΘΑΛ. ΚΑΥΣΗΣ 470x x x740 Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ FLAT 125 tunnel FLAT 95 tunnel FLAT 80 tunnel Ισχύς: 24,6Kw 18,5Kw 15Kw Κατανάλωση: 8Kgr/h 6Kgr/h 4,5Kgr/h Aπόδοση %: 68% 68% 68% Μονοξείδιο CO-13%O: 0,17% 0,17% 0,25% Θερμοκρασία καυσαερίων: 355 o C 300 o C 350 o C Βεντιλατέρ m 3 : 2x600m 3 600m 3 600m 3 Έξοδοι θερμού αέρα: 4x120 4x120 4x120 Δευτερεύουσα καύση: Αεροκουρτίνα: P P P Διάμετρος καπναγωγού: Φ300 Φ250 Φ250 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

27

28 26Model: Corner

29 27

30 CORNER s e r i e s ΕΣΤΙΕΣ CORNER Για να ζεστάνουμε τη γωνία σας, έχουμε σχεδιάσει, με πολύ μεράκι τη σειρά corner σε τρεις διαστάσεις 80 / 90 / 125cm που θα ικανοποιήσει και τον πιο απαιτητικό

31 CORNER λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ CORNER 125 Τεχνικά Χαρακτηριστικά CORNER 90 CORNER 80 Α 1750mm 1600mm 1600mm A1 1450mm 1300mm 1300mm A2 1650mm 1420mm 1510mm A3 300mm 300mm 300mm B 1385mm 1030mm 890mm B1 1605mm 1250mm 1110mm Γ 540mm 430mm 430mm Γ1 640mm 635mm 635mm Γ2 1605mm 1250mm 1110mm Γ3 680mm 675mm 675mm Δ 780mm 750mm 720mm Ε 220mm 250mm 250mm Ζ1 560mm 465mm 500mm Ζ2 1390mm 900mm 760mm Ζ3 470mm 320mm 320mm Φ 250mm 250mm 250mm Φ1 4x120mm 4x120mm 4x120mm Φ2 120mm 120mm 120mm ΘΑΛ. ΚΑΥΣΗΣ 470x x x670 ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ CORNER 125 L/R CORNER 90 L/R CORNER 80 L/R Ισχύς: 26Kw 16Kw 15Kw Κατανάλωση: 8Kgr/h 5Kgr/h 4,5Kgr/h Aπόδοση %: 72% 72% 72% Μονοξείδιο CO-13%O: 0,30% 0,20% 0,20% Θερμοκρασία καυσαερίων: 350 o C 345 o C 345 o C Βεντιλατέρ m 3 : 600m 3 600m 3 600m 3 Έξοδοι θερμού αέρα: 4x120 4x120 4x120 Δευτερεύουσα καύση: P P P Αεροκουρτίνα: P P P Διάμετρος καπναγωγού: Φ250 Φ250 Φ250 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

32

33 Model: Pi

34 Pi series ΕΣΤΙΕΣ Pi Για πανοραμική θέα της φλόγας 180 μοιρών, η regal έχει δημιουργήσει για σας τη σειρά pi, με κρυστάλλινη οθόνη τριών πλευρών και λειτουργία υποδειγματική με απόδοση δυνατή

35 Pi λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ Pi 125 Pi 90 Pi 80 Α 1750mm 1600mm 1600mm A1 1450mm 1300mm 1300mm A2 1600mm 1480mm 1450mm A3 300mm 300mm 300mm B 1425mm 1080mm 925mm B1 1505mm 1160mm 1005mm Γ 535mm 450mm 465mm Γ1 640mm 620mm 635mm Γ2 680mm 660mm 675mm Δ 860mm 720mm 740mm Δ1 590mm 580mm 560mm Ε 220mm 250mm 250mm Ζ1 520mm 515mm 490mm Ζ2 1390mm 1055mm 895mm Ζ3 415mm 340mm 315mm Φ 250mm 250mm 250mm Φ1 4x120mm 4x120mm 4x120mm Φ2 120mm 120mm 120mm ΘΑΛ. ΚΑΥΣΗΣ 440x x x695 Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ Pi 125 Pi 90 Pi 80 Ισχύς: 26,5Kw 16Kw 14,7Kw Κατανάλωση: 8Kgr/h 5Kgr/h 4,5Kgr/h Aπόδοση %: 68% 72% 72% Μονοξείδιο CO-13%O: 0,3% 0,20% 0,20% Θερμοκρασία καυσαερίων: 360 o C 360 o C 345 o C Βεντιλατέρ m 3 : 600m 3 600m 3 600m 3 Έξοδοι θερμού αέρα: 4x120 4x120 4x120 Δευτερεύουσα καύση: P P P Αεροκουρτίνα: P P P Διάμετρος καπναγωγού: Φ250 Φ250 Φ250 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

36 Pi long λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ Α A1 A2 B B1 Γ Γ1 Δ Ε Ζ1 Ζ2 Φ Φ1 Φ2 ΘΑΛ. ΚΑΥΣΗΣ Pi Long 1805mm 1505mm 300mm 940mm 980mm 640mm 720mm 885mm 290mm 550mm 790mm 300mm 4x120mm 120mm 685x500 Τεχνικά Χαρακτηριστικά 34 ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ Pi Long Ισχύς: 17,6Kw Κατανάλωση: 6Kgr/h Aπόδοση %: 65% Μονοξείδιο CO-13%O: 0,26% Θερμοκρασία καυσαερίων: 280 o C Βεντιλατέρ m 3 : 600m 3 Έξοδοι θερμού αέρα: 4x120 Δευτερεύουσα καύση: P Αεροκουρτίνα: P Διάμετρος καπναγωγού: Φ300 Θερμενόμενος όγκος m 3 : 455 Βάρος Kgr: 325

37

38 PRISMA s e r i e s ΕΣΤΙΕΣ PRISMA Μία παραδοσιακή σειρά ενεργειακών τζακιών, με τρεις εκδόσεις 60 / 80 και 95cm που έχουν καθιερωθεί στην ελληνική αγορά, βελτιωμένες σε πολλούς τομείς

39 PRISMA λειτουργία με βεντιλατέρ Διαστάσεις ΔΙΑΣΤΑΣΕΙΣ PRISMA 95 PRISMA 80 PRISMA 60 Α 1650mm 1600mm 1600mm A1 1350mm 1300mm 1300mm A2 1530mm 1440mm 1360mm A3 300mm 300mm 300mm B 1160mm 1020mm 815mm B1 695mm 530mm 455mm B2 530mm 485mm 415mm Γ1 750mm 730mm 605mm Γ2 1020mm 860mm 735mm Δ 750mm 730mm 770mm Ε 240mm 200mm 170mm Ζ1 530mm 500mm 460mm Ζ2 660mm 490mm 410mm Ζ3 250mm 240mm 185mm Χ 650mm 480mm 405mm Χ1 210mm 200mm 145mm Υ 460mm 430mm 385mm Φ 300mm 250mm 200mm Φ1 4x120mm 4x120mm 2x120mm Φ2 120mm 120mm 120mm ΘΑΛ. ΚΑΥΣΗΣ 570x x x540 Τεχνικά Χαρακτηριστικά ΠΕΡΙΓΡΑΦΗ / ΤΥΠΟΣ PRISMA 60 PRISMA 80 PRISMA 95 Ισχύς: 13Kw 15Kw 24,6Kw Κατανάλωση: 4Kgr/h 4,5Kgr/h 8Kgr/h Aπόδοση %: 72% 74% 68% Μονοξείδιο CO-13%O: 0,2% 0,17% 0,18% Θερμοκρασία καυσαερίων: 300 o C 325 o C 355 o C Βεντιλατέρ m 3 : 600m 3 600m 3 2x600m 3 Έξοδοι θερμού αέρα: 2x120 4x120 4x120 Δευτερεύουσα καύση: P P P Αεροκουρτίνα: P P P Διάμετρος καπναγωγού: Φ200 Φ250 Φ300 Θερμενόμενος όγκος m 3 : Βάρος Kgr:

40 Λίγα λόγια για το τζάκι Τα τζάκια χωρίζονται σε τρεις κατηγορίες: > Χτιστά > Προκατασκευασμένα > Ενεργειακά Χτιστά τζάκια είναι αυτά που χτίζονται επιτόπου στο χώρο που θα τοποθετηθούν. Τα πλεονεκτήματα τους είναι πως δεν έχουμε περιορισμούς ως προς το μέγεθος και το σχήμα, κάνοντας έτσι ό,τι θέλουμε και πραγματοποιώντας ακόμα και τα πιο δύσκολα σχέδια. Το κόστος κατασκευής δεν έχει περιορισμούς και μπορεί να έχει διάφορες τιμές από τεχνίτη σε τεχνίτη. Τα μειονεκτήματά τους είναι πως η κατασκευή τους εξαρτάται πολύ από τον τεχνίτη, καθώς και ο σωστός ελκυσμός του τζακιού και είναι αρκετά δύσκολο να επιτευχθεί. Επίσης είναι αυξημένη η κατανάλωσή τους χωρίς να έχει την ανάλογη απόδοση, η οποία κυμαίνεται στο 8% - 10%. Προκατασκευασμένα τζάκια είναι, όπως το μαρτυράει και η ονομασία τους, αυτά τα οποία είναι κατασκευασμένα από πυρίμαχα υλικά και αποτελούνται από κομμάτια, τα οποία μοντάρονται μεταξύ τους στο χώρο που θα τοποθετηθεί το τζάκι. Τα είδη των προκατασκευασμένων αποτελούνται είτε από μαντέμι είτε από πυρότουβλα. Τα πλεονεκτήματά τους είναι πως τοποθετούνται πολύ γρήγορα αφού κερδίζουμε χρόνο στο μοντάρισμα τους. Έχουν πολύ καλό ελκυσμό και απόδοση που φτάνει από 10% -15%. Τοποθετώντας πόρτα με κρύσταλλο και θαλάμους σε συνδυασμό με Βεντιλατέρ μπορούμε να φτάσουμε και απόδοση από 15% - 45%. Τα μειονεκτήματα τους είναι πως έχουμε κάποιους περιορισμούς ως προς το μέγεθος της εστίας και το σχέδιο, αλλά η σύγχρονη τέχνη του τζακιού και η αυξανόμενη ζήτηση του έχει δημιουργήσει μία πολύ μεγάλη γκάμα σε σχέδια και μεγέθη που μπορεί να ικανοποιήσει τα περισσότερα γούστα. Ενεργειακά τζάκια λέγονται αυτά τα οποία έχουν μικρή κατανάλωση και μεγάλη απόδοση. Ενεργειακά μπορούν να γίνουν τα τζάκια, τα οποία είναι κατασκευασμένα από μαντέμι ή από ατσάλι. Στα μαντεμένια τζάκια τοποθετείται ένας συλλέκτης στην έξοδο της καπνοδόχου του τζακιού, με τον τρόπο αυτό εκμεταλλευόμαστε τα ζεστά καυσαέρια που περνάνε από την καπνοδόχο, ζεσταίνοντας το θάλαμο, στον οποίο αν τοποθετήσουμε και ένα μοτέρ συνδεδεμένο με σπιράλ σωλήνα, θα έχουμε ζεστό αέρα που μπορούμε με περσίδες να τον διανέμουμε στο χώρο. Στα τζάκια από ατσάλι έχουμε την δυνατότητα να εκμεταλλευτούμε τα ζεστά καυσαέρια με περισσότερους θαλάμους κερδίζοντας σε μεγαλύτερη θερμοκρασία εξόδου από τις περσίδες, έχοντας έτσι την δυνατότητα να μεταφέρουμε με αεραγωγούς την θερμοκρασία σε διπλανούς χώρους, ή και σε όλο το σπίτι. 38

41 39

42 Γιατί να επιλέξω ένα ενεργειακό τζάκι Τα πλεονεκτήματα του ενεργειακού τζακιού είναι πάρα πολλά τόσο σε απόδοση 65-85% όσο και σε κατανάλωση 3-6 kgr/h ξερό ξύλο. Στα ατσάλινα τζάκια έχουμε πολύ καλό ελκυσμό και στιβαρή κατασκευή, με μαντεμένιες πλάκες στο χώρο καύσης η πλάκες βερμικουλίτη που είναι βιδωτές ή φορετές και χωρίς την πιθανότητα να έχουμε ρωγμές ή σπασίματα της εστίας, και αναθυμιάσεις στο χώρο της επένδυσης, σε αντίθεση με τα μαντεμένια τα οποία αν παρουσιαστεί τέτοιο πρόβλημα θα πρέπει να χαλάσουμε μέρος ή όλη την επένδυση για να αντικαταστήσουμε το σπασμένο τμήμα. Τα ατσάλινα τζάκια επειδή είναι μονοκόμματα είναι πιο δύσκολα στην μεταφορά τους σε σχέση με τα μαντεμένια. Και το κόστος αγοράς είναι μεγαλύτερο αλλά το όφελος και η απόσβεση της αγοράς μεγαλύτερο. 40

43 Σημαντικά πλεονεκτήματα των ενεργειακών εστιών Regal 1) Εισαγωγή πρωτογενούς νωπού αέρα στον χώρο καύσης ρυθμιζόμενο με κλείστρο, για να ελέγχουμε την ένταση της καύσης παρέχοντας οξυγόνο όποτε το επιθυμούμε. 2) Δευτερογενής καύση πάνω από την πρωτογενή με προθερμασμένο νωπό αέρα που εισέρχεται από το πίσω μέρος του χώρου καύσης με γωνία 62ο με αποτέλεσμα να δημιουργείται μία δεύτερη καύση πάνω από τα ξυλά που είναι πολύ εντυπωσιακή, ρίχνοντας τα CO στην έξοδο καυσαερίων στο ελάχιστο και ανεβάζοντας την απόδοση του τζακιού στα μέγιστα. 3) Αεροκουρτίνα τριτογενής προκαθορισμένος νωπός αέρας, ο οποίος περνάει ανάμεσα από το γυαλί και την φλόγα και δεν επιτρέπει τον καπνό της καύσης να λερώσει το κρύσταλλο. Όταν η θερμοκρασία στο χώρο καύσης ξεπεράσει τους 500c τότε παρουσιάζεται η τριτογενή καύση πάνω στο κρύσταλλο της πόρτας που είναι αντοχής ceran έως 750 CO. 4) Τρεις αεροθαλάμους, με τον δεύτερο να είναι κοντά στην καύση, ανεβάζοντας μέγιστη θερμοκρασία στον χώρο, παίρνοντας εξωτερικό φρέσκο αέρα με υγρασία, χωρίς να ανακυκλώνουμε τον αέρα του δωματίου κρατώντας την υγρασία του χώρου σε φυσιολογικά επίπεδα. Τι είναι ο Βερμικουλίτης Πρόκειται για φυσικό ορυκτό αποτελούμενο από ανόργανα συστατικά. Από το 1940 και μετά χρησιμοποιείται έντονα στην βιομηχανία σε διάφορες χρήσεις. Ο διογκωμένος βερμικουλίτης λόγω των εξαιρετικών μονωτικών ικανοτήτων του αλλά και της φυσικής του ιδιότητας να αναπτύσσει υψηλές θερμοκρασίες, είναι το πλέον κατάλληλο υλικό για την μόνωση στο χώρο καύσης των ενεργειακών τζακιών. Τα κύρια χαρακτηριστικά του είναι το μικρό του βάρος, η ποικιλία σε σχήματα, πάχος και πυκνότητα, η εύκολη χρήση του, η ανθεκτικότητα του, η τέλεια θερμική του μόνωση. Κυριότερα τεχνικά χαρακτηριστικά του βερμικουλίτη: 1) Αντέχει σε θερμοκρασία μέχρι και 1150 C 2) Κατά την διάρκεια της καύσης αναπτύσσει θερμοκρασία έως και 650 C που δεν μπορούν να έχουν άλλα υλικά αντιστοίχως (χυτοσίδηρος ή πυρότουβλα). 3) Οι εστίες με βερμικουλίτη, λόγω της υψηλής θερμοκρασίας που ανεβάζουν (από 450 έως 650), λειτουργούν καταλυτικά με την αύξηση της θερμοκρασίας στην μετάκαυση των μονοξειδίων CO μετατρέποντας τα σε διοξείδια CO2, έτσι επιτυγχάνουμε πολύ χαμηλά μονοξείδια CO στην καύση < 0,02% σε 13% Ο2, μια απόδοση που είναι από τις κορυφαίες στην κατηγορία των ενεργειακών εστιών. 4) Διατηρεί το φυσικό του μπεζ χρώμα χωρίς να μαυρίζει από τις καύσεις του τζακιού, καθώς πραγματοποιεί μόνο του πυρόλυση. 5) Δεν περιέχει κεραμικές ίνες ή αμίαντο, είναι μη ερεθιστικό και άοσμο και επομένως απόλυτα ασφαλές, τόσο για την υγεία του καταναλωτή, όσο και για το προσωπικό που το χειρίζεται. 41

44 Με κορνίζα Π Με κορνίζα περιμετρική Μεταλλικός συρόμενος οδηγός πόρτας Το τζάκι σήμερα Το σύγχρονο τζάκι μπορεί να είναι πλέον μια «εγκατάσταση» τοπικής ή κεντρικής θέρμανσης με στερεά καύσιμα (καυσόξυλα), με φυσικό αέριο ή υγραέριο και με ηλεκτρική ενέργεια, ένα σύστημα ακτινοβολίας θερμότητας, αλλά και μεταφοράς θερμότητας με αέρα ή/και νερό. Επιπλέον, το τζάκι, πέρα από πηγή ενέργειας για θέρμανση μέχρι και μιας ολόκληρης κατοικίας, μπορεί να θεωρηθεί, κάτω από ορισμένες προϋποθέσεις, κι ένα αποτελεσματικό μέσον για εξοικονόμηση ενέργειας. Χαρακτηριστικό του γνώρισμα είναι ότι φέρνει μέσα στην κατοικία ένα «ζωντανό» στοιχείο, τις φλόγες της φωτιάς μέσα στην εστία, αναδεικνύοντας αυτό το μοναδικό σκηνικό ως την εναλλακτική πρόταση στις οθόνες των τηλεοράσεων και των ηλεκτρονικών υπολογιστών, που έχουν περιορίσει στο ελάχιστο τις στιγμές χαλάρωσης και περισυλλογής των κατοίκων των μεγαλουπόλεων, ακόμη και όταν βρίσκονται μέσα στο σπίτι τους. Τις τελευταίες δεκαετίες, η καύση του ξύλου, όταν γίνεται ανεξέλεγκτα, έχει αποδειχτεί ότι αποτελεί μια ακόμη αιτία ρύπανσης της ατμόσφαιρας και υποβάθμισης της ποιότητας του αέρα. Γι αυτόν ακριβώς τον λόγο, σε πολλές χώρες στα μέτρα που περιλαμβάνουν οι διάφορες αρχές για τη βελτίωση της ποιότητας του αέρα, περιλαμβάνουν και την απαγόρευση της καύσης ξυλώδους βιομάζας σε ανοιχτές εστίες και εγκαταστάσεις παλιάς τεχνολογίας. Σήμερα ένα σύγχρονο σύστημα θέρμανσης με καύση ξύλων είναι κάτι πολύ περισσότερο από design, ωραία και ζεστή ατμόσφαιρα, θέαση της φωτιάς. Είναι κι ένας τέλειος και ολοκληρωμένος μηχανισμός καύσης του ξύλου που ενσωματώνει πολύ τεχνολογία και τεχνογνωσία. 42

45 Με σεβασμό στο περιβάλλον Στις σημερινές συνθήκες, όλα δείχνουν ότι το κτιστό τζάκι με τη συμβατική ανοιχτή εστία, γνωστό από το πρόσφατο και το μακρινό παρελθόν, διαρκώς υποχωρεί μπροστά στη δυναμική που παρουσιάζουν τα σύγχρονα τζάκια κλειστής εστίας, τα οποία ενσωματώνουν πολλή τεχνολογία. Κι αυτό, γιατί η συμβατική ανοιχτή εστία δεν μπορεί, τόσο από οικονομική όσο και από τεχνική άποψη, να θερμάνει αποτελεσματικά το χώρο. Μπορεί να θερμάνει μόνο όσους βρίσκονται κοντά στη φωτιά, επειδή η θερμότητα που παράγεται από την καύση των ξύλων σε μια ανοιχτή εστία, διαδίδεται στον περιβάλλοντα χώρο με ακτινοβολία κυρίως από αντανάκλαση στη βάση και τα τοιχώματα της εστίας. Από μετρήσεις έχει προκύψει ότι ο βαθμός απόδοσης μιας ανοιχτής εστίας είναι πολύ χαμηλός, της τάξης του 10-15% και μόνο σε σπάνιες περιπτώσεις μπορεί να φτάσει το 20%. Για τους παραπάνω λόγους, μετά την πρώτη ενεργειακή κρίση στις αρχές της δεκαετίας του 1970, ξεκίνησε και ο προβληματισμός και η αναζήτηση λύσεων για μεγαλύτερη αξιοποίηση ανανεώσιμων πηγών ενέργειας, μεταξύ των οποίων και το ξύλο. Η επιδίωξη αύξησης του βαθμού απόδοσης της καύσης των ξύλων είχε ως αποτέλεσμα να αναδειχτεί το θέμα της πολύ χαμηλής θερμικής απόδοσης της ανοιχτής εστίας και να υπάρξει μια γενικότερη στροφή προς τις κλειστές εστίες. Καθώς η αγορά σήμερα προσφέρει μια τεράστια γκάμα εστιών κάθε τύπου και είναι ανεξάντλητη σε προτάσεις διακόσμησης της περιβάλλουσας κατασκευής του τζακιού, πρέπει να θεωρείται βέβαιο ότι η σωστή προσέγγιση του θέματος μπορεί να προσφέρει ένα εξαιρετικό αποτέλεσμα. Η εταιρία μας είναι πιστοποιημένη με σύστημα διαχείρισης ποιότητας ISO EN από την TUV HELLAS member of NORD Group. Τα προϊόντα της Regal είναι πιστοποιημένα με CE εναρμονισμένα με το πρότυπο ΕΝ 13229, ευρωπαϊκό πρότυπο για κλειστές εστίες. 43
