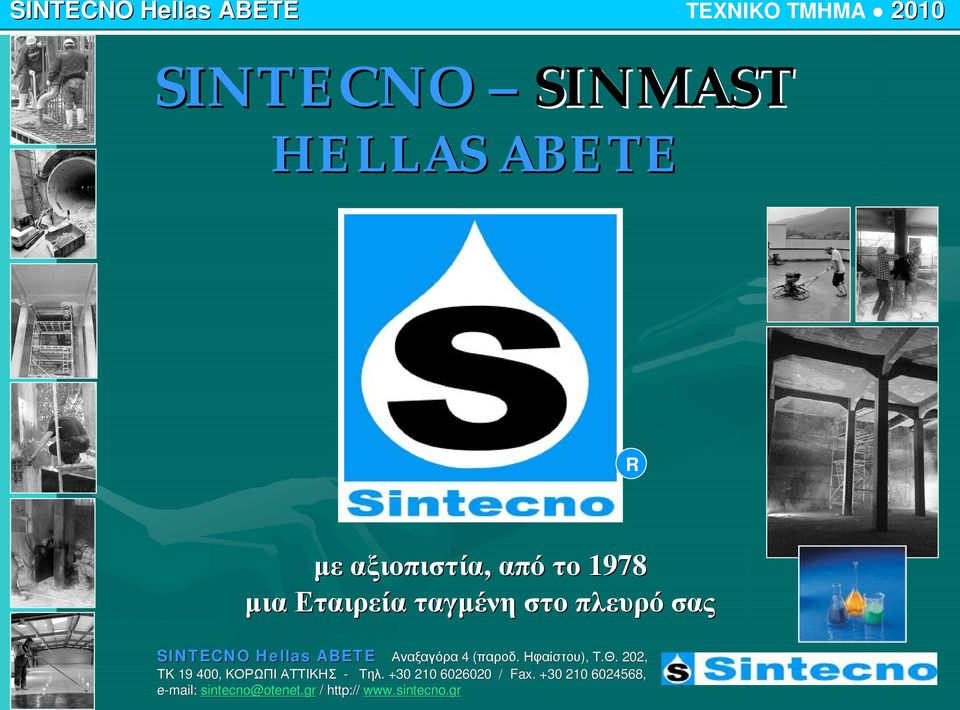

1 TEXNIKO TMHMA 2010 SINTECNO SINMAST HELLAS ABETE R με αξιοπιστία, από το 1978 μια Εταιρεία ταγμένη στο πλευρό σας SINTECNO Hellas ABETE Αναξαγόρα 4 (παροδ. Ηφαίστου), Τ.Θ.. 202, ΤΚ , ΚΟΡΩΠΙ ΑΤΤΙΚΗΣ - Τηλ / Fax , sintecno@otenet.gr / 1

2 ΣΥΣΤΗΜΑΤΑ ΕΠΙΣΚΕΥΩΝ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ ΒΛΑΒΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΤΑΣΙΑ ΟΠΛΙΣΜΩΝ 2

3 ΣΥΣΤΗΜΑΤΑ ΕΠΙΣΚΕΥΩΝ â Αναστολείς Διάβρωσης â Ετοιμα Τσιμεντοειδή Κονιάματα και â Κονιάματα Αποκατάστασης Φωλεών â Ρητίνες Επισκευής και Αποκατάστασης Ρηγματώσεων 3

4 Παθολογία Οπλισμένου Σκυροδέματος Παθολογία και αποδιοργάνωση σκυροδέματος λόγω φυσικών αιτιών, ελαττωμάτων και κακών διευθετήσεων Ανεπάρκεια ζώνης επικάλυψης οπλισμών Ατέλειες σκυροδέτησης (φαινόμενα απόμιξης) Μηχανική φθορά (π.χ. υψηλή φόρτιση βαριά χρήση ή αλλαγή λειτουργίας, τριβές, καθιζήσεις, δολιοφθορά, κλπ.) Χημική προσβολή (θείωση) Φυσικά αίτια (π.χ. παγοπληξία, σεισμική δράση, αλατώσεις, παγολυτικά άλατα, συστολο-διαστολές εκτονώσεις που οφείλονται σε εναλλαγές καιρικών συνθηκών κλπ.) 4

5 Παθολογία Οπλισμένου Σκυροδέματος Βλάβη σκυροδέματος λόγω διάβρωσης σιδηρών οπλισμών Φαινόμενο ενανθράκωσης (*) λόγω αντίδρασης CO 2 με Ca(OH) 2 Αλληλοεπιδράσεις που οφείλονται σε δίκτυα τοπικών επαγωγικών ρευμάτων Εξωγενείς παράγοντες διάβρωσης (π.χ. χλωρίδια, και/ή θειικά άλατα, όμβρια κ.α.).) 1η Φάση 2η Φάση 3η Φάση Ενανθράκωση σκυροδέματος CO CO2 Cl- H2O Cl- Διάβρωση οπλισμών H 2 S CH 4 Ca(OH)2 (*) άλατα ανθρακικού ασβεστίου 5

6 Παθολογία Οπλισμών Σκυροδέματος Βλάβη σκυροδέματος λόγω διάβρωσης σιδηρών οπλισμών ΕΝ / CE ΕΝ / CE Λύση: Τεχνολογίες MuCis & MCI MuCis Steel Protection MuCis mia 200 ΜuCis BS-38 Finish MCI-2010/2011 Emitters MCI-2020 Gel type MuCis BS-38 & BS-39 H2O Νέα προϊόντα H2O Cl- Cl- Cl- Cl- Cl- Cl- Cl- H2O Cl- Cl- Cl- Cl- ph 7 ph 11 Το H2O δρα ως ηλεκτρολύτης O2 O2 ph 13 Αντιδρά με O2 6

7 Προετοιμασία Επιφάνειας Σκυροδέματος Καθαρισμός με μηχανικά μέσα Μέθοδος Υδροβολής Μέθοδος Αμμοβολής Συνδυασμένη Κατάσταση Απομάκρυνση λιπαρών ουσιών, υπολειμμάτων αποκαλουπωτικών λαδιών και χαλαρών στοιχείων σκυροδέματος μειωμένων αντοχών Απομάκρυνση επιφανειακής οξείδωσης από αποκαλυμμένους οπλισμούς (Sa 2½2 κατά SIS) Απελευθέρωση πορώδους από κατάλοιπα ρύπους υπολείμματα θειικών & ανθρακικών αλάτων και επικαθήμενες ουσίες στην υπάρχουσα κατάσταση. 7

8 ΣΥΣΤΗΜΑΤΑ ΕΠΙΣΚΕΥΩΝ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ ΒΛΑΒΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΤΑΣΙΑ ΟΠΛΙΣΜΩΝ MuCis mia 200 8

9 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Σύστημα VHDRS - Επισκευαστικών με μόρια MCI διαχεόμενου Αναστολέα Διάβρωσης MuCis ΕΝ / CE Εργασίες Επισκευών 1) Προετοιμασία επιφανειών και καθαρισμός. 2) Προστασία αποκαλυμμένων οπλισμών. 3) Εφαρμογή Αναστολέα Διάβρωσης με δυνατότητα εμποτισμού του σκυροδέματος (μέτρο προστασίας οπλισμών, αποκαλυμμένων και μη - πρόληψη). 4) Αναμονή 3-4 ημερών και κατόπιν ελαφρύ ξέπλυμα της επιφάνειας με νερό. 5) Στρώση επισκευαστικού κονιάματος αποκατάστασης βλαβών και γεωμετρίας στοιχείου σκυροδέματος. Αποκατάσταση ρηγματώσεων. 6) Χρόνος ωρίμανσης μετά το πέρας των επισκευών. ~50 65 mm Αποκατάσταση ζώνης επικάλυψης οπλισμών Βαφή προστασίας Προστασία οπλισμών Διαχεόμενης μορφής Αναστολέας διάβρωσης Εάν ακολουθήσει βαφή ΕΝ / CE 7) Μετά την ωρίμανση των επισκευών. Αστάρωμα των όψεων με Tecnofix AC ) Επιφανειακή προστασία με έγχρωμη ακρυλική βαφή Tecnoriv AC 100 βασισμένη στην Τεχνολογία μορίων διαχεόμενου αναστολέα διάβρωσης MCI 9

10 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Ιδιότητες Κονίαμα 1-συστ. ΕΝ / CE Κονίαμα 2-συστ. ΕΝ / CE Λάθη κατά την ανάμιξη Πιθανά Αδύνατα Πρόσφυση σε σκυρόδεμα Πολύ καλή Εξαίρετη Πρόσφυση σε σιδηρό χάλυβα Εξαίρετη Εξαίρετη Μηχανικές αντοχές Υψηλές (*) Υψηλές Πυκνόπορη επιφάνεια Ναι Ναι Ευκαμψία / Πολυμερή Μεσαία Υψηλή Χρόνος εργασιμότητας Μεγάλος Μέσος Χρόνος σκλήρυνσης Κανονικός / Ταχύς Ταχύς Πάχος ανάπτυξης Μεγάλο ( 50 mm) Μεγάλο ( 50 mm) Βαθμός ενανθράκωσης 1.5 mm (στα( 8 έτη) ~0.1 mm (στα 8 έτη) Τήρηση Μέτρων Συντήρησης Απαιτούμενα Καμία Απαίτηση Πρόσθετες ιδιότητες Ίνες Ίνες & μόρια MCI Κόστος προϊόντος Μικρό / Μεσαίο Μεσαίο (*): Βασική προϋπόθεση ότι οι αναλογίες ανάμιξης του νερού είναι εντός των ορίων που καθορίζονται στα αντίστοιχα Φύλλα Ιδιοτήτων για κάθε έτοιμο κονίαμα Επισκευής 1-συστατικού 10

11 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ ΕΝ / CE Κόστος Προϊόντος Εργασιμότητα Ευκαμψία ΕΝ / CE Αντίσταση στην Εναθράκωση (σε βάθος χρόνου) Δύναμη Πρόσφυσης Θλιπτική Αντοχή ( 55 Mpa) Κονιάματα 1-συστ. vs Κονιάματα 2-συστ. 11

12 Â Â Â ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Σύστημα VHDRS - Επισκευαστικών με μόρια MCI διαχεόμενου Αναστολέα Διάβρωσης MuCis ΕΝ / CE Έτοιμα Κονιάματα 2-συστατικών Χαρακτηριστικά Ινοπλισμένα κονιάματα με πολυμερή & γαλακτ κτώματα συνθετ. ρητινών Διαχεόμενος Αναστολέας Διάβρωσης (επαλειφόμενος τύπος & εμποτισμός) Â Â Â 1. Προστασία αποκαλυμμένων oπλισμών Τοπικός Αναστολέας Διάβρωσης Επάλειψη: MuCis steel Protection 2. Προστασία μη αποκαλυμμένων Οπλισμών Επί του σκυροδέματος: MuCis mia Ενίσχυση Πρόσφυσης (κυρίως σε στρώσεις πάχους > 20 mm) Επάλειψη: MuCis Microbeton BS-38 Intogrip 4. Επισκευαστική Στρώση επικάλυψης οπλισμών Â mm MuCis Microbeton BS-38 Â mm MuCis Microbeton BS-39 12

13 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Sintecno ΠΡΙΝ τις Επισκευές ΜΕΤΑ την Αποκατάσταση Sintecno 13

14 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Sintecno Φάση Επισκευών ΜΕΤΑ τις Αποκαταστάσεις 14

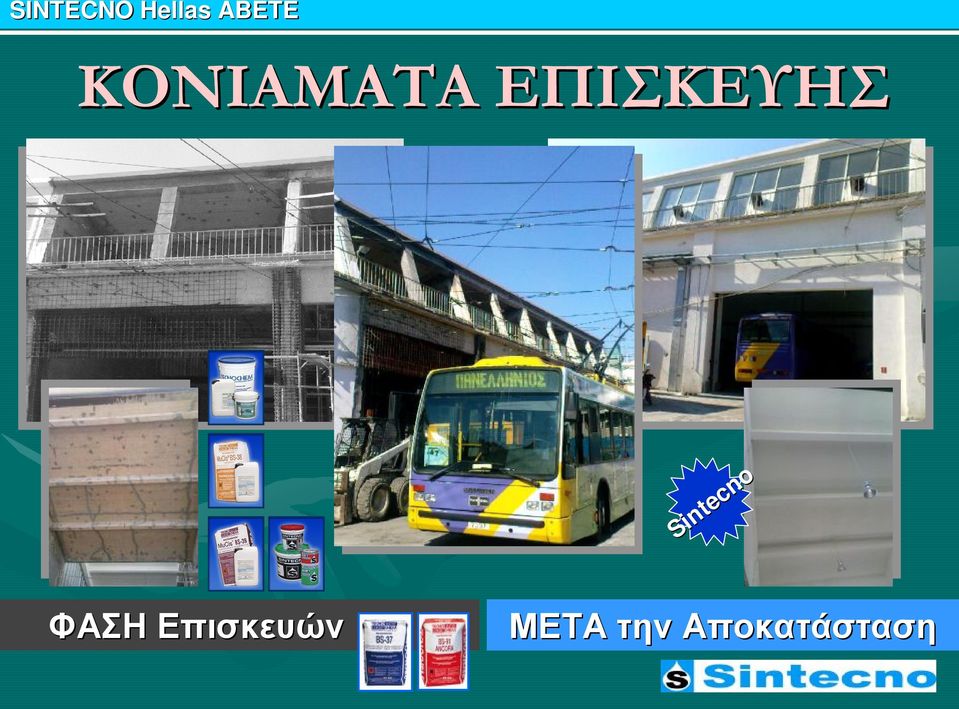

15 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Sintecno Sintecno ΦΑΣΗ Επισκευών ΜΕΤΑ την Αποκατάσταση 15

16 2. MuCis mia ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Σύστημα Επισκευαστικών Κονιαμάτων σε συνδυασμό με Αναστολέα Διάβρωσης MuCis Έτοιμα Κονιάματα 1-συστατικού 1. Steel Protection Mono-component ü Προϊόν 1-συστατικού ü Οικονομικό - Εύκολο στην εφαρμογή ü Εφαρμογή με πινέλο ή εκτόξευση ü 1-συστατικού, διαχεόμενος αναστολέας διάβρωσης Επισκευή γεωμετρίας & επικάλυψη οπλισμών 3. Microbeton BS-37 ή Speed Crete Red Line ü 1-συστατικού, ινοπλισμένο ή μη, επισκευαστικό κονίαμα με πολυμερή ü Επικάλυψη οπλισμών - Τελική επιφάνεια υψηλής αισθητικής ü mm (πάχος( ανάπτυξης στρώσης) ΕΝ / CE 16

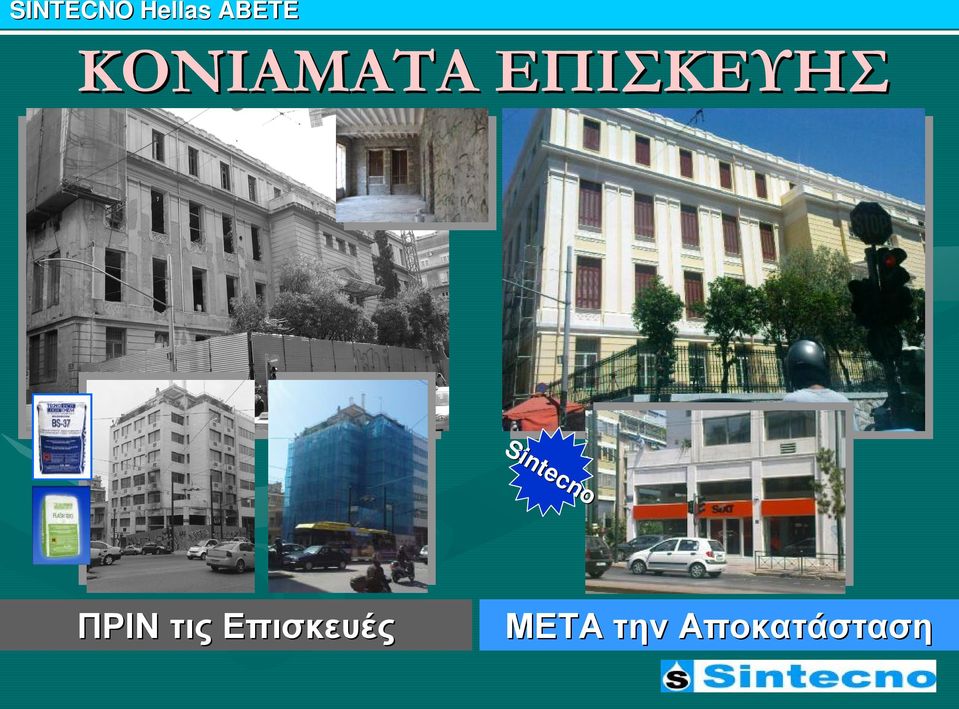

17 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Sintecno ΠΡΙΝ τις Επισκευές ΜΕΤΑ την Αποκατάσταση 17

18 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Sintecno Πριν τις Επισκευές Φάση Επισκευών 18

19 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Sintecno Sintecno ΦΑΣΗ Επισκευής ΜΕΤΑ τις Επισκευές 19

20 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Σύστημα Επισκευαστικών Κονιαμάτων Έτοιμα Κονιάματα 1-Συστατικού Χυτά Επισκευαστικά Κονιάματα, σταθερού όγκου πλήρωσης Πλήρωση εσωτερικών διάκενων φωλεών σκυροδέματος / Διαμόρφωση εφεδράνων / Πακτώσεις Αγκυρώσεις στοιχείων ü Σταθερός όγκος πλήρωσης, χωρίς συρρίκνωση ü Αποφυγή δημιουργίας κατασκευαστικών αρμών ü Αποφυγή δημιουργίας επιφανειακών ρηγματώσεων ü Υψηλή ρευστότητα και δύναμη εξάπλωσης ü Πολύ υψηλή θλιπτική αντοχή ( 90 Mpa / 65 Mpa) ü Αυξημένη αντοχή σε επιφανειακή φθορά & σε χημικά ü Κατάλληλο και ως αγκυρωτικό μέσο σιδηροπλισμών ü Χαμηλός λόγος Ν/Τ 20

21 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Σύστημα Επισκευαστικών Κονιαμάτων Έτοιμα Κονιάματα 1-Συστατικού Χυτά Κονιάματα, σταθερού όγκου Microbeton BS-91 Ancora ü Οικονομικό, εύκολο στην εφαρμογή (χυτό) ü Υψηλή ρευστότητα και εξάπλωση όγκου πλήρωσης +40% max. size 3-55 mm ü Χωρίς συρρίκνωση Εξαίρετη δύναμη πρόσφυσης ü Πολύ υψηλή θλιπτική αντοχή ( 90 Mpa / 28 ημέρες) ü Δυνατότητα προσθήκης αδρανών Οικονομία κλίμακας ΕΝ / CE Νέo προϊόν Sintocrete-H ü Σταθεροποιημένης διόγκωσης ü Χωρίς συρρίκνωση Καλή δύναμη πρόσφυσης ü Υψηλή θλιπτική αντοχή ( 65 Mpa / 28 ημέρες) 21

22 2 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Σύστημα Επισκευαστικών Κονιαμάτων Έτοιμα Κονιάματα 1-Συστατικού Χυτά, μη συρρικνούμενα κονιάματα, αποκατάστασης Microbeton BS-91 Ancora Πλάκα Μονολιθικές Αποκαταστάσεις μεγάλου πάχους ΕΝ / CE Δοκός με αδρανή Χρόνος / Θλίψη 24 ώρες / 35 Mpa 7 ημέρες / 58 Mpa 28 ημέρες / >80 Mpa Φωλιά Χυτεύσεις ακριβείας Υποστύλωμα, Τοιχίο κ.α. Διακοπή σκυροδέτησης σε κόμβο λόγω πύκνωσης συνδετήρων ή κακής δόνησης Υποστύλωμα, Τοιχίο κ.α Βάση 22

23 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Σύστημα Επισκευαστικών Κονιαμάτων Έτοιμα Κονιάματα 1- ή 2-Συστατικών 23

24 ΚΑΙΝΟΤΟΜΑ ΣΥΣΤΗΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Σύστημα VHDRS - Επισκευαστικών με μόρια MCI διαχεόμενου Αναστολέα Διάβρωσης MuCis* ΠΡΟΒΛΗΜΑ : Υποστρώματα Υποστρώματα εμφανών κυρίως σκυροδεμάτων ή επιφανειών που απαιτούν φινίρισμα και σφράγιση πορώδους, αποκατάσταση απολεπίσεων, αστοχιών σκυροδέτησης (π.χ. κυψελίδες) ή εξομάλυνση σε στρώσεις πολύ λεπτού πάχους ανάπτυξης. πόροι & κρατήρες ΛΥΣΗ : Εφαρμογή στρώσης διευθέτησης και αποκατάστασης υποστρώματος φινιρίσματος για πάχη ανάπτυξης από 1 mm έως 4 mm, με λεπτόκοκκο προϊόν τσιμεντοειδούς βάσης MuCis BS-38 Finish, 2- συστατικών, που εμπεριέχει επίσης μόρια MCI (Migrating Corrosion Inhibitors - διαχεόμενης μορφής αναστολέας διάβρωσης). ΑΠΟΤΕΛΕΣΜΑ : Φινίρισμα Φινίρισμα Σφράγιση πορώδους και προστασία έναντι ανάπτυξης ανθρακικών αλάτων, επιτυγχάνοντας παράλληλα μακρόχρονη προστασία οπλισμών, έναντι έκθεσης σε διαβρωτικούς παράγοντες και δυσμένεια περιβάλλοντος γενικότερα. ΕΝ / CE * ΜuCis = Mu Λεπτόκοκκο Κονίαμα Φινιρίσματος MuCis BS-38 Finish Multiple Corrosion Inhibiting Synergies Νέo προϊόν Σκυρόδεμα 24

25 ΕΠΙΣΚΕΥΕΣ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ ΒΛΑΒΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ Συστήματα Επισκευαστικών Κονιαμάτων σε συνδυασμό με Αναστολείς Διάβρωσης περιοχές επεμβάσεων Σχήμα A: Όψη Τοιχίων Σκυροδέματος 1 MuCis mia MuCis mia 200 ζώνη επισκευής St III ή St I τοπική διαφορά δυναμικού ANODE CATHODE Σχήμα B: Σχηματική Τομή Περιοχής Επεμβάσεων 25

26 ΣΥΣΤΗΜΑΤΑ ΕΠΙΣΚΕΥΗΣ Καινοτόμα Συστήματα Αναστολέων Διάβρωσης με μεταναστεύοντα μόρια MCI Migrating Corrosion Inhibitors Μορφές Αναστολέων Διάβρωσης με δυνατότητα Διάχυσης (εφαρμογή με με επάλειψη ή με ψεκασμό στο σκυρόδεμα) ü Σιλάνια ü Αμινο-αλκοόλες ü Αμινο-καρβοξύλια max. 2,5 inch. Νέo προϊόν Τύπος ενέσιμος διαχεόμενου Αναστολέα Διάβρωσης σε μορφή Gel, με δυνατότητα διασποράς, που εφαρμόζεται με εξέλαση με πιστόλι χειρός ή αέρος σε προδιαμορφω- μένες οπές (διατρήματα) MCI-2020 Gel type Cl- Cl- Cl- Cl- Cl- 3/4 inch. > 2,5 inch. 26

27 ΚΟΝΙΑΜΑΤΑ ΕΠΙΣΚΕΥΗΣ 27

28 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΗΣ v Ρητίνες Εποξειδικής βάσης ΕPR 28

29 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων Πριν τη σκλήρυνση του σκυροδέματος ü Υψηλός λόγος Ν/Τ ü Πλαστική συρρίκνωση ü Διαφορική καθίζηση ü Παγοπληξία και/ή Υψηλή θερμοκρασία ü Λοιπές διαταράξεις ΤΥΠΟΙ & ΜΟΡΦΕΣ ΡΗΓΜΑΤΩΣΕΩΝ 45 ο Mετά τη σκλήρυνση του σκυροδέματος Φυσικά Αίτια ü Σεισμική Δράση Παγετός Παγοπληξία ü Θερμοκρασιακές μεταβολές απότομες μεταπτώσεις Φυσικο-Χημικές Επιδράσεις ü Συστολή ξήρανσης ü Διαβρωτικοί παράγοντες (H2O, CO2,, CO, CL, Η 2 S, CH4) ü Εκτονώσεις λόγω διάβρωσης οπλισμών ü Τοπικές διαφορές δυναμικού - Παγολυτικά άλατα Λόγοι Δυναμικής ü Διαφορική καθίζηση ü Φαινόμενα ερπυσμού ü Συντονισμός Ταλαντώσεις ü Στατική ανεπάρκεια ü Αλλαγή χρήσης και λειτουργίας 29

30 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων Προσδιορισμός Εκτίμηση - Παράμετροι προς Εξέταση Συνθήκες Εφαρμογής Κατάσταση Υποστρώματος ü Ξηρό, υγρό, με ή χωρίς φαινόμενα διείσδυσης υδάτων 1 2 Κατάσταση Ρηγμάτωσης ü Αδρανής, δυναμική (ενεργή) ή μη, με ή χωρίς παρουσία νερού Επιφάνεια προς επέμβαση Προσδιορισμός ρωγμής ü Εξωτερική ή εσωτερική, άνω ή κάτω ζώνη στοιχείου 3 Μορφή - Διαστάσεις / Αναλογίες ü Πλάτος και βάθος, διαμπερής ή μη 30

31 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων Τοποθέτηση πλαστικών ακροφυσίων SINTECNO INJECTION NIPPLES σε αποστάσεις ανά cm περίπου, κατά μήκος της ρωγμής. Στερέωσή τους σημειακά με εποξειδική πάστα 2-συστ. SINMAST P103 Επιφανειακό στοκάρισμα της ρηγμάτωσης με εποξειδική πάστα 2-συστ. SINMAST P103 Ολοκλήρωση εργασιών στοκαρίσματος και επιφανειακής αντιμετώπισης. Ακολουθεί η διαδικασία προσαρμογής αλφαδολάστιχων σε κάθε ακροφύσιο και η εφαρμογή ρητινενέματος σειράς SINMAST (J) ή (S2) 31

32 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων ΑΝΤΙΜΕΤΩΠΙΣΗ ΡΩΓΜΩΝ ΧΕΙΡΟΝΑΚΤΙΚΑ ΜΗΧΑΝΙΚΑ ΒΑΡΥΤΙΚΗ ΠΛΗΡΩΣΗ Οριζόντιες Επιφάνειες ΧΑΜΗΛΗ ΠΙΕΣΗ 7 bar ΥΨΗΛΗ ΠΙΕΣΗ > 8 bar 32

33 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων Ποικιλομορφία Ρηγματώσεων ü Προβλήματα συνοχής Εσωτερικά διάκενα, φωλιές 1 ü Φαινόμενα επιφανειακών ρηγματώσεων, με ρηχό σχετικά βάθος ü Διαμπερής ρηγμάτωση Διακοπή μονολιθικότητας 2 3 δομικού στοιχείου 33

34 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων Sinmast J20 & S2L, J24, J158 Sinpast J/A Ενέσιμες, λεπτόρρευστες, εποξειδικές ρητίνες,, 2-συστ2 συστ., για αποκαταστάσεις ρηγματώσεων -μονολιθικότητας σκυροδέματος Τύποι ενδεδειγμένοι ειδικά για υψηλές θερμοκρασίες περιβάλλοντος (θερινή περίοδος) * Λεπτόκοκκο κονίαμα τσιμεντοειδούς βάσης,, 1-συστ1 συστ. (μέγιστη κοκκομετρία 0,3 mm) Εύρος Ρηγμάτωσης : ü Sinmast J158 : 0,3 mm ü Sinmast J24 : 0,1-1,0 1,0 mm ü Sinmast J20, J20L ή S2L : 1,0 3,0 mm ü Sinpast J/A : 3,0-4,0 mm ü Microbeton BS-40 Injection* : > 4,0 mm Χρόνος εργασιμότητας 50 λεπτά / +25 ο C 34

35 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων Sinmast J158, J12 & J26, Sinpast J/A Ενέσιμες, λεπτόρρευστες, εποξειδικές ρητίνες, 2-συστ., για αποκαταστάσεις ρηγματώσεων - μονολιθικότητας σκυροδέματος Τύποι ενδεδειγμένοι ειδικά για χαμηλές θερμοκρασίες περιβάλλοντος (χειμερινή περίοδος) Εύρος Ρηγμάτωσης : ü Sinmast J158 : 0,3 mm (μικρο( μικρο-τριχοειδή) ü Sinmast J26 : 0,1 1,0 1,0 mm ü Sinmast J12 : 1,0 3,0 mm ü Microbeton BS-40 Injection* : > 4,0 mm Χρόνος εργασιμότητας λεπτά / +25 ο C * Λεπτόκοκκο κονίαμα τσιμεντοειδούς βάσης,, 1-συστ1 συστ. (μέγιστη κοκκομετρία 0,3 mm) 35

36 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων 0.1 mm 0.3 mm 0.7 mm 1.0 mm 2.0 mm 3.5 mm ΟΨΗ ΣΤΟΙΧΕΙΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Πλάτη Ρηγματώσεων 0.2 mm 0.5 mm 0.8 mm 1.5 mm 3.0 mm max. 4.0 mm SINMAST J158 SINMAST J24 SINMAST J20 SINPAST J/A SINMAST J26 SINMAST J12 SINMAST S2L SINMAST S2 DURAL FAST SET EPOXY LV (με χαλαζιακή άμμο) 36

37 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων ü Αλφαδολάστιχο εισπίεσης ενέματος ü Πλαστικό ακροφύσιο Injection Nipple ü Στοκάρισμα ρωγμής με Sinmast P103 ü Ενέσιμη ρητίνη (π.χ. Sinmast J158) ü Δομικό Στοιχείο (σκυρόδεμα) ü Ρηγμάτωση Προσαρμογή & στερέωση ακροφύσιων Στοκάρισμα επιφανειακά της ρηγμάτωσης με εποξειδική πάστα Sinmast P103 ή P103 F Sinmast J158 κ.ο.κ. 37

38 ΡΗΤΙΝΕΣ ΕΠΙΣΚΕΥΩΝ v Εποξειδικές Ρητίνες Αποκατάσταση ρηγματώσεων Διακόπτες ελέγχου παροχέτευσης (on-off) Διακόπτης εκτόνωσης αέρα Μηχάνημα ΓΤ Εφαρμογής Σύνδεση με Αεροσυμπιεστή (δυνατότητας 6-8 atm) Ακροφύσιο SINTECNO Injection Nipple Μανομετρικό για ρύθμιση πιέσεως ( max. 2 atm) Εφαρμογής Ρητινενέσεων Δίοδος παροχέτευσης Νο1 Ρητινενέσεων Παράλληλη δίοδος παροχέτευσης Νο2 Δομικό υπόστρωμα (σκυρόδεμα) Οριζόντια ή κατακόρυφη επιφάνεια 38

39 ΕΠΙΣΚΕΥΕΣ προ Ενισχύσεων Προεργασίες πριν την εφαρμογή λ.χ. Υφασμάτων FRPs ΚΑΤΟΨΗ ΥΠΟΣΤΥΛΩΜΑΤΟΣ ΣΚΥΡΟΔΕΜΑ Απότμηση των ακμών (ροντάρισμα) του στοιχείου με τη βοήθεια γωνιακού τροχού (ακτίνα καμπυλότητας ~10-30 mm) mm Επισκευές σκυροδέματος με έτοιμα κονιάματα της σειράς Microbeton και ρωγμών με ρητίνες Sinmast 39

40 Ελάσματα & Υφάσματα / Γκάμα Προϊόντων ΕΝΙΣΧΥΣΕΙΣ Ελάσματα Άνθρακα S&P CFK 150/2000 S&P CFK 200/2000 Sinmast P 103 Υφάσματα Άνθρακα S&P C-Sheet 240 S&P C-Sheet 640 Υφάσματα Υάλου S&P G-Sheet E & AR 2 διευθύνσεων (με πλέξη 90/10 & 50/50) Sinmast S2W / S2WV Η ΡΗΤΙΝΗ αποτελεί το μέσο μεταφοράς των τάσεων από το Δομικό Στοιχείο στο ΕΛΑΣΜΑ ή το ΥΦΑΣΜΑ, αντίστοιχα 40

41 ΠΡΟΗΓΜΕΝΕΣ ΛΥΣΕΙΣ - ΣΥΣΤΗΜΑΤΑ ΕΠΙΣΚΕΥΗΣ ΕΝΙΣΧΥΣΗΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ & ΠΡΟΣΤΑΣΙΑΣ ΣΚΥΡΟΔΕΜΑΤΟΣ / ΜΕΤΑΛΛΩΝ & ΑΛΛΩΝ ΚΑΤΑΣΚΕΥΩΝ Πεδία Δραστηριοποίησης Πρόσμικτα Σκυροδέματος Πρόσμικτα Gunite Μαστίχες Στεγάνωσης Πρόσμικτα Κονιαμάτων Ρητίνες Επισκευών Αναστολείς και Κονιάματα Επισκευής Ενέματα Στεγάνωσης Κονιάματα Στεγάνωσης Συστήματα Ενισχύσεων με FRPs Βαφές Προστασίας Προϊόντα Βιομηχανικών Δαπέδων Δάπεδα Εποξειδικών Ρητινών 41
