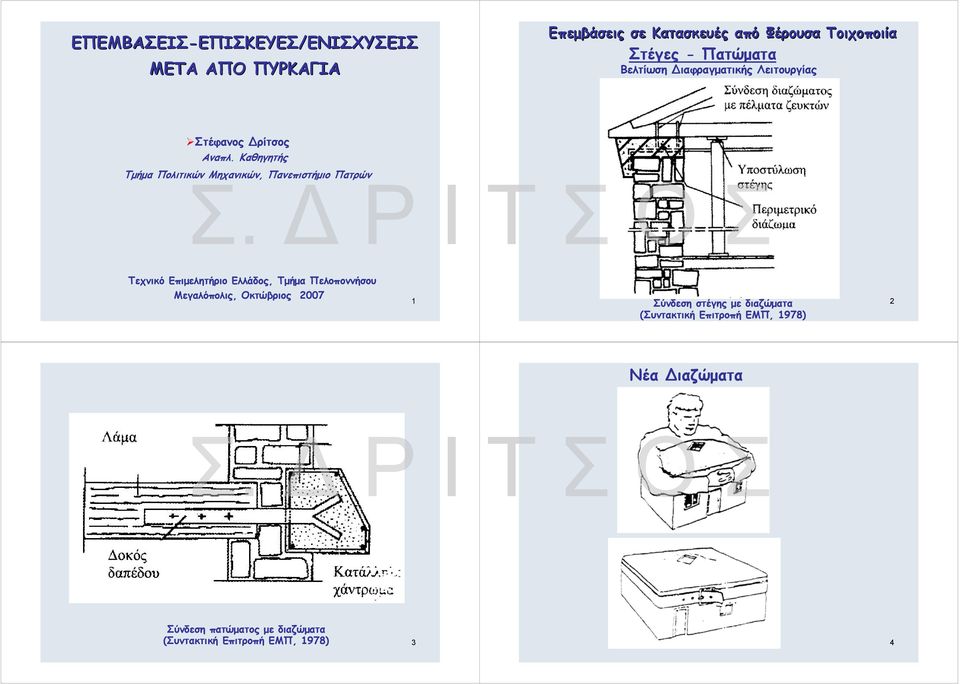

1 ΕΠΕΜΒΑΣΕΙΣ-ΕΠΙΣΚΕΥΕΣ ΕΠΙΣΚΕΥΕΣ/ΕΝΙΣΧΥΣΕΙΣΕΝΙΣΧΥΣΕΙΣ ΜΕΤΑ ΑΠΟ ΠΥΡΚΑΓΙΑ Επεμβάσεις σε Κατασκευές από Φέρουσα Τοιχοποιία Στέγες - Πατώματα Βελτίωση ιαφραγματικής Λειτουργίας Στέφανος ρίτσος Αναπλ. Καθηγητής Τμήμα Πολιτικών Μηχανικών, Πανεπιστήμιο Πατρών Τεχνικό Επιμελητήριο Ελλάδος, Τμήμα Πελοποννήσου Μεγαλόπολις, Οκτώβριος Σύνδεση στέγης με διαζώματα 2 Νέα ιαζώματα Σύνδεση πατώματος με διαζώματα 3 4

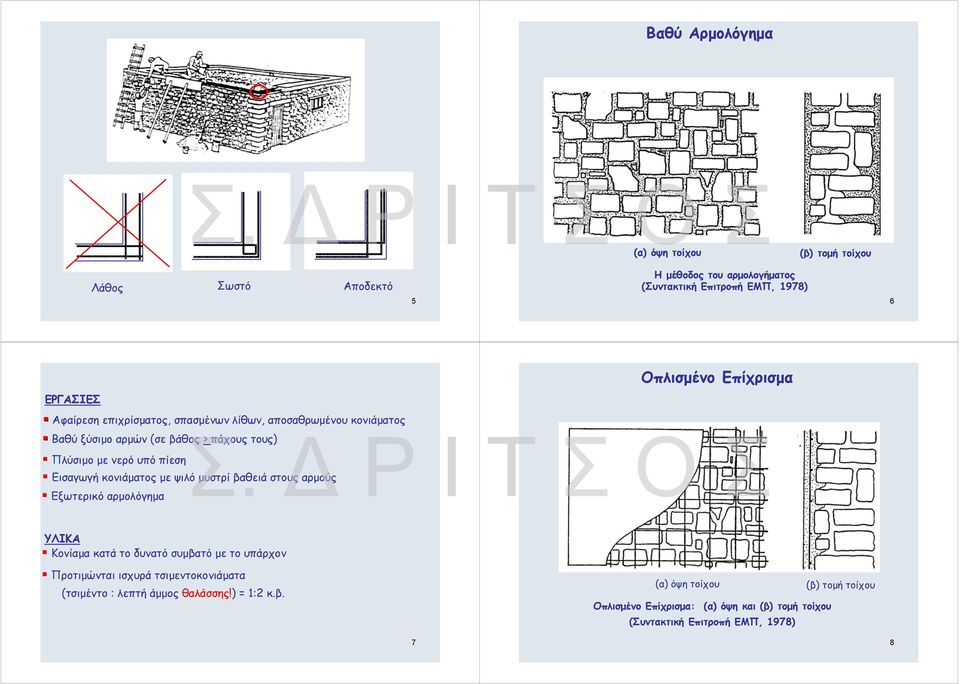

2 Βαθύ Αρμολόγημα (α) όψη τοίχου (β) τομή τοίχου Λάθος Σωστό Αποδεκτό 5 Η μέθοδος του αρμολογήματος 6 ΕΡΓΑΣΙΕΣ Αφαίρεση επιχρίσματος, σπασμένων λίθων, αποσαθρωμένου κονιάματος Βαθύ ξύσιμο αρμών (σε βάθος > πάχους τους) Πλύσιμομενερόυπόπίεση Εισαγωγή κονιάματος με ψιλό μυστρί βαθειά στους αρμούς Εξωτερικό αρμολόγημα Οπλισμένο Επίχρισμα ΥΛΙΚΑ Κονίαμακατάτοδυνατόσυμβατόμετουπάρχον Προτιμώνται ισχυρά τσιμεντοκονιάματα (τσιμέντο : λεπτή άμμος θαλάσσης!) = 1:2 κ.β. (α) όψη τοίχου (β) τομή τοίχου Οπλισμένο Επίχρισμα: (α) όψη και (β) τομή τοίχου 7 8

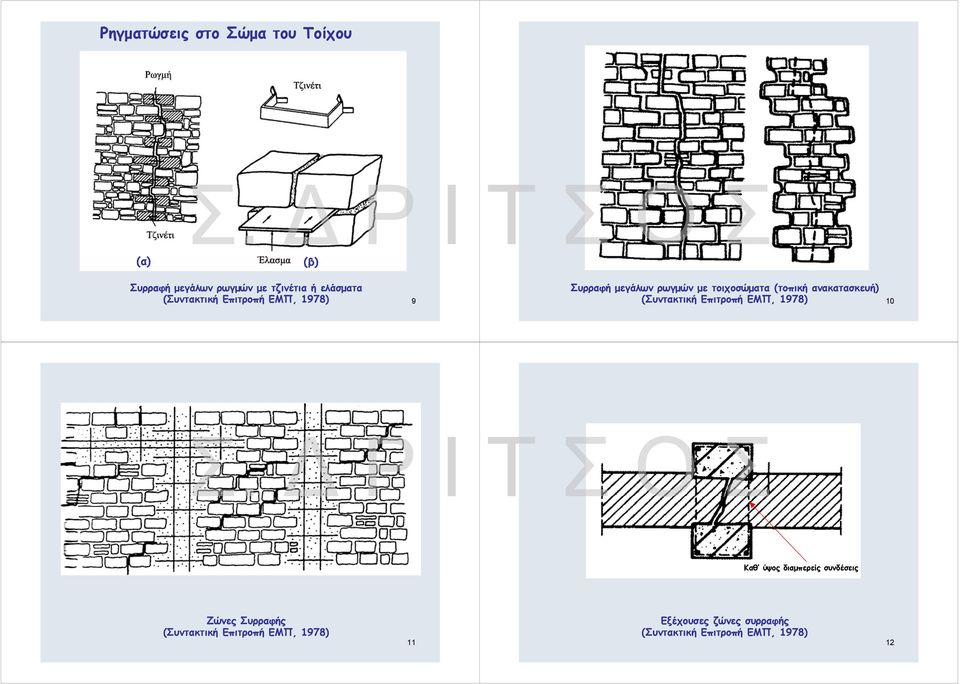

3 Ρηγματώσεις στο Σώμα του Τοίχου (α) (β) Συρραφή μεγάλων ρωγμών με τζινέτια ή ελάσματα 9 Συρραφή μεγάλων ρωγμών με τοιχοσώματα (τοπική ανακατασκευή) 10 Καθ ύψος διαμπερείς συνδέσεις Ζώνες Συρραφής 11 Εξέχουσες ζώνες συρραφής 12

4 Ρηγματώσεις σε ιασταυρώσεις Τοίχων Ενισχυτικά υποστυλώματα ή δοκοί συρραφής Συρραφή (α) με τζινέτια και (β) με ελάσματα Συρραφή γωνίας με λιθοσώματα 15 Συρραφή με χύτευση υποστυλώματος 16

5 Τοπικές Βαριές Βλάβες Τοπική Ανακατασκευή Σύνδεση αποκολλημένων τοίχων με εξωτερικούς ελκυστήρες 17 Χαρακτηριστική περίπτωση ανακατασκευής γωνίας τοίχων χρησιμοποιώντας έγχυτο σκυρόδεμα 18 Εκτεταμένες Σημαντικές Βλάβες Μανδύες Οπλισμένου Σκυροδέματος από Εκτοξευόμενο Σκυρόδεμα (Αμφίπλευροι ή Μονόπλευροι) διαμπερής σύνδεση φωλιά Οπλισμός μονόπλευρης φωλιάς Ενδεικτική σύνθεση εκτοξευόμενου 500 kg τσιμέντο 1700 kg θραυστή άμμος/ρυζάκι/γαρμπίλι 200 kg νερό 19 Συνδυασμός Μανδύα με Νέα Πλάκα Οπλισμένου Σκυροδέματος 20

6 Ενίσχυση Υποστυλωμάτων Μανδύες Σκυροδέματος (Από Οπλισμένο Σκυρόδεμα ή Χαλύβδινο Κλωβό) Ενίσχυση Υποστυλωμάτων Τοιχοποιίας με Σιδηροκατασκευές και Μανδύα Τοπικές Ενισχύσεις Μανδύα σε Γωνία ή σε Τοίχο Μεγάλου Μήκους Ενίσχυση Θεμελιώσεων Ενδεικτικές Περιπτώσεις Υποθεμελίωσης με Στοιχεία Οπλισμένου Σκυροδέματος Ενίσχυση Θεμελίωσης με Ντουλάπια 23 Αύξηση της Επιφάνειας Θεμελίων με Χαλινούς 24

7 Προστασία Τοίχου Έναντι Ολίσθησης 25 Ενίσχυση Θεμελίων με Μανδύα Σκυροδέματος 26 Υποθεμελίωση με Πασσάλους 27 Ενίσχυση Θεμελίωσης με Ριζοπασσάλους 28

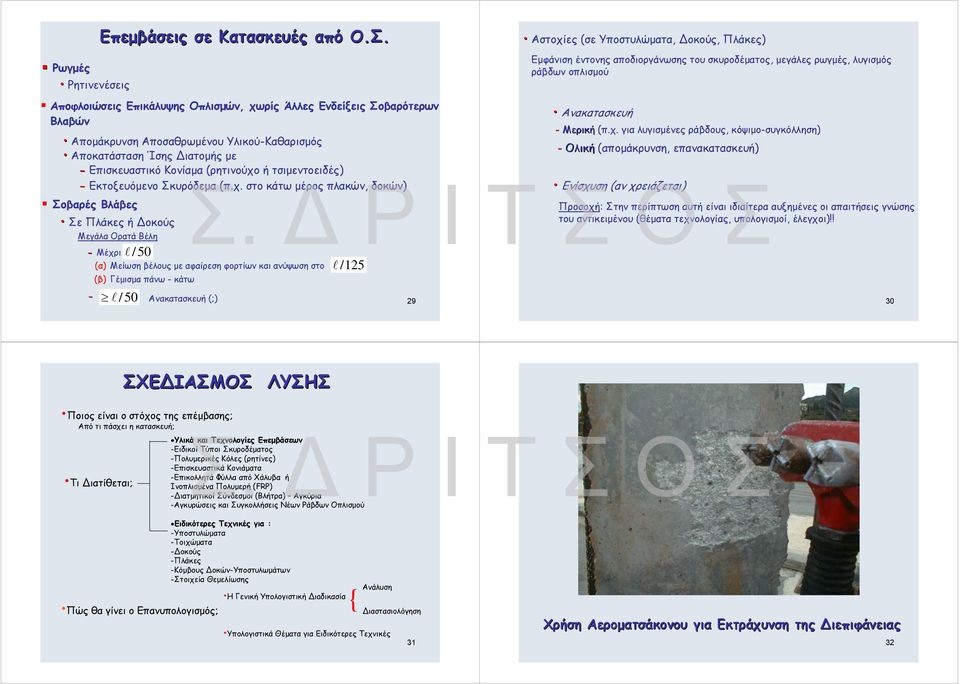

8 Ρωγμές Ρητινενέσεις Επεμβάσεις σε Κατασκευές από Ο.Σ. Αποφλοιώσεις Επικάλυψης Οπλισμών, χωρίς Άλλες Ενδείξεις Σοβαρότερων Βλαβών Απομάκρυνση Αποσαθρωμένου Υλικού-Καθαρισμός Αποκατάσταση Ίσης ιατομής με - Επισκευαστικό Κονίαμα (ρητινούχο ή τσιμεντοειδές) - Εκτοξευόμενο Σκυρόδεμα (π.χ. στο κάτω μέρος πλακών, δοκών) (α) Μείωση βέλους με αφαίρεση φορτίων και ανύψωση στο /125 Σοβαρές Βλάβες Σε Πλάκες ή οκούς Μεγάλα Ορατά Βέλη - Μέχρι /50 (β) Γέμισμα πάνω - κάτω - /50 Ανακατασκευή (;) 29 Αστοχίες (σε Υποστυλώματα, οκούς, Πλάκες) Εμφάνιση έντονης αποδιοργάνωσης του σκυροδέματος, μεγάλες ρωγμές, λυγισμός ράβδων οπλισμού Ανακατασκευή - Μερική (π.χ. για λυγισμένες ράβδους, κόψιμο-συγκόλληση) - Ολική (απομάκρυνση, επανακατασκευή) Ενίσχυση (αν χρειάζεται) Προσοχή: Στην περίπτωση αυτή είναι ιδιαίτερα αυξημένες οι απαιτήσεις γνώσης του αντικειμένου (θέματα τεχνολογίας, υπολογισμοί, έλεγχοι)!! 30 ΣΧΕ ΙΑΣΜΟΣ ΛΥΣΗΣ Ποιος είναι ο στόχος της επέμβασης; Από τι πάσχει η κατασκευή; Τι ιατίθεται; Υλικά και Τεχνολογίες Επεμβάσεων -Ειδικοί Τύποι Σκυροδέματος -Πολυμερικές Κόλες (ρητίνες) -Επισκευαστικά Κονιάματα -Επικολλητά Φύλλα από Χάλυβα ή Ινοπλισμένα Πολυμερή (FRP) - ιατμητικοί Σύνδεσμοι (Βλήτρα) Αγκύρια -Αγκυρώσεις και Συγκολλήσεις Νέων Ράβδων Οπλισμού Πώς θα γίνει ο Επανυπολογισμός; Ειδικότερες Τεχνικές για : -Υποστυλώματα -Τοιχώματα - οκούς -Πλάκες -Κόμβους οκών-υποστυλωμάτων -Στοιχεία Θεμελίωσης Η Γενική Υπολογιστική ιaδικασία { Ανάλυση ιαστασιολόγηση Υπολογιστικά Θέματα για Ειδικότερες Τεχνικές 31 Χρήση Αεροματσάκονου για Εκτράχυνση της ιεπιφάνειας 32

9 Εκτράχυνση και Χρήση Χαλύβδινων Βλήτρων 33 Ολικός Μανδύας 34 Τοποθέτηση ενδιάμεσων συνδετήρων σε τετραγωνικές διατομές OXI NAI γωνία 45 ο Άνοιγμα Συνδετήρων 35 36

10 Ηλεκτροσυγκόλληση Ηλεκτροσυγκόλληση Άκρων Συνδετήρων Μανδύα Τοποθέτηση ενδιάμεσων συνδετήρων σε επιμήκεις διατομές Ειδικές αγκυρώσεις Αναρτήρες u o t Ενδεικτική απεικόνιση άκρου μανδύα F cm = 4 u o μ f ctm t + 10 n b A h sb s + n D F ud (kn, mm) Χρήση Ηλεκτροσυγκολλημένων Συνδέσμων 39 40

11 ΠΕΡΙΣΦΙΓΞΗ ΜΕ ΜΕΤΑΛΛΙΚΟ ΚΛΩΒΟ Η ΜΕΤΑΛΛΙΚΟ ΜΑΝ ΥΑ πλήρη χαλύβδινα φύλλα Καμπτική Ενίσχυση με Οπλισμούς εντός Αυλακιών rip Οπλισμός σκυρόδεμα Λάμες - Ρητίνη σκυρόδεμα Λάμες -Ρητίνη bonding agent σκυρόδεμα Εγκιβωτισμένη ράβδος οπλισμού Λάμες - Ρητίνη

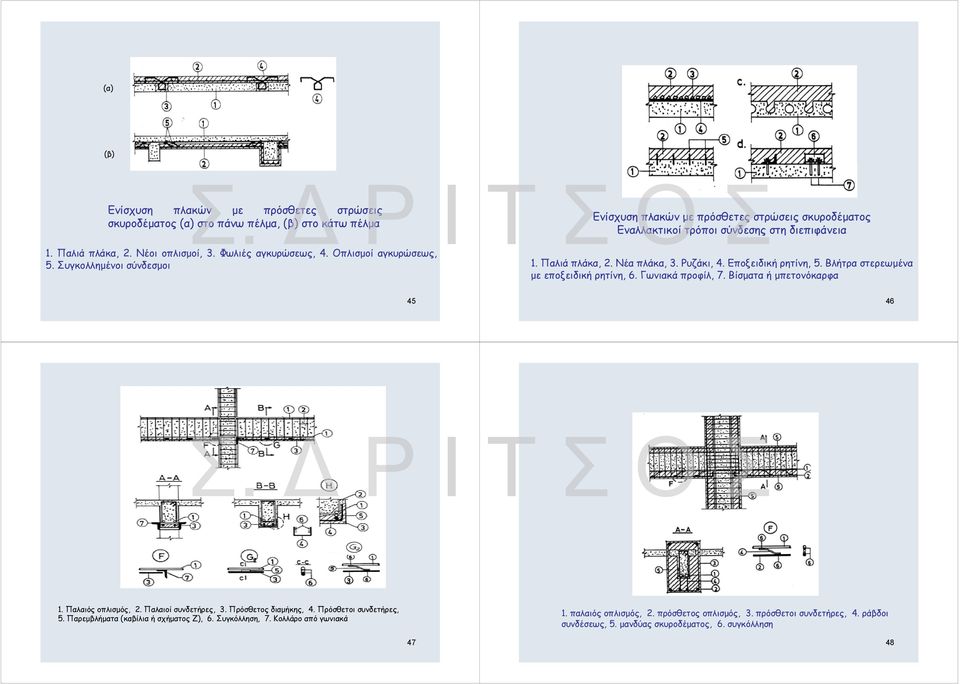

12 (α) (β) 1. Παλιά πλάκα, 2. Νέοι οπλισμοί, 3. Φωλιές αγκυρώσεως, 4. Οπλισμοί αγκυρώσεως, Ενίσχυση πλακών με πρόσθετες στρώσεις σκυροδέματος (α) στο πάνω πέλμα, (β) στο κάτω πέλμα 5. Συγκολλημένοι σύνδεσμοι Ενίσχυση πλακών με πρόσθετες στρώσεις σκυροδέματος Εναλλακτικοί τρόποι σύνδεσης στη διεπιφάνεια 1. Παλιά πλάκα, 2. Νέα πλάκα, 3. Ρυζάκι, 4. Εποξειδική ρητίνη, 5. Βλήτρα στερεωμένα με εποξειδική ρητίνη, 6. Γωνιακά προφίλ, 7. Βίσματα ή μπετονόκαρφα Παλαιός οπλισμός, 2. Παλαιοί συνδετήρες, 3. Πρόσθετος διαμήκης, 4. Πρόσθετοι συνδετήρες, 5. Παρεμβλήματα (καβίλια ή σχήματος Ζ), 6. Συγκόλληση, 7. Κολλάρο από γωνιακά 1. παλαιός οπλισμός, 2. πρόσθετος οπλισμός, 3. πρόσθετοι συνδετήρες, 4. ράβδοι συνδέσεως, 5. μανδύας σκυροδέματος, 6. συγκόλληση 47 48

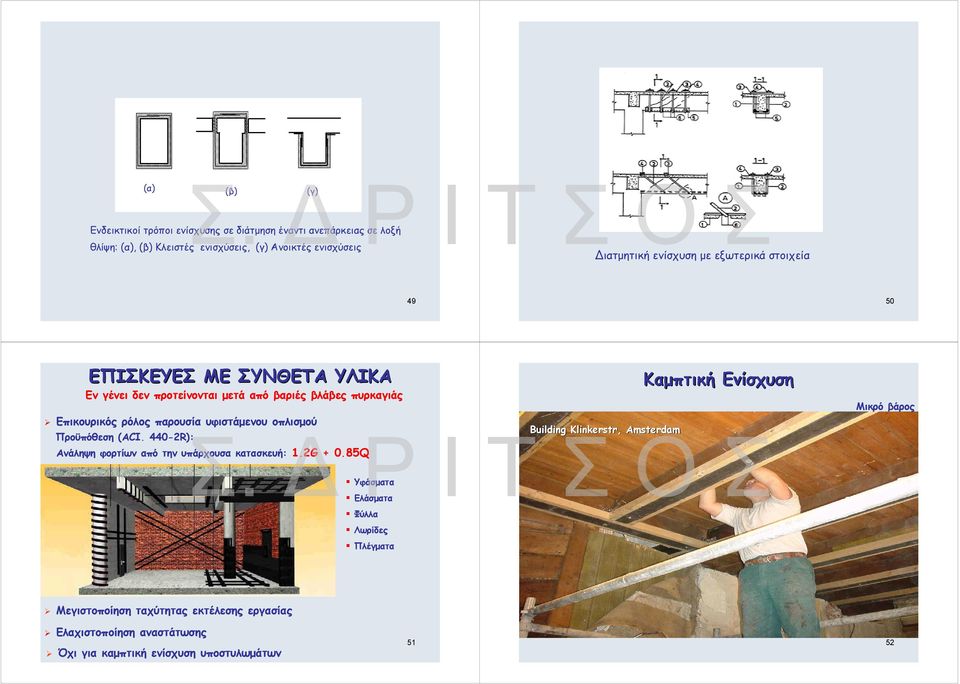

13 Ενδεικτικοί τρόποι ενίσχυσης σε διάτμηση έναντι ανεπάρκειας σε λοξή (α) (β) (γ) θλίψη: (α), (β) Κλειστές ενισχύσεις, (γ) Ανοικτές ενισχύσεις ιατμητική ενίσχυση με εξωτερικά στοιχεία ΕΠΙΣΚΕΥΕΣ ΜΕ ΣΥΝΘΕΤΑ ΥΛΙΚΑ Εν γένει δεν προτείνονται μετά από βαριές βλάβες πυρκαγιάς Επικουρικός ρόλος παρουσία υφιστάμενου οπλισμού Προϋπόθεση (ACI R): Ανάληψη φορτίων από την υπάρχουσα κατασκευή: 1.2G Q Υφάσματα Ελάσματα Φύλλα Λωρίδες Πλέγματα Building Klinkerstr,, Amsterdam Καμπτική Ενίσχυση Μικρό βάρος Μεγιστοποίηση ταχύτητας εκτέλεσης εργασίας Ελαχιστοποίηση αναστάτωσης Όχι για καμπτική ενίσχυση υποστυλωμάτων 51 52

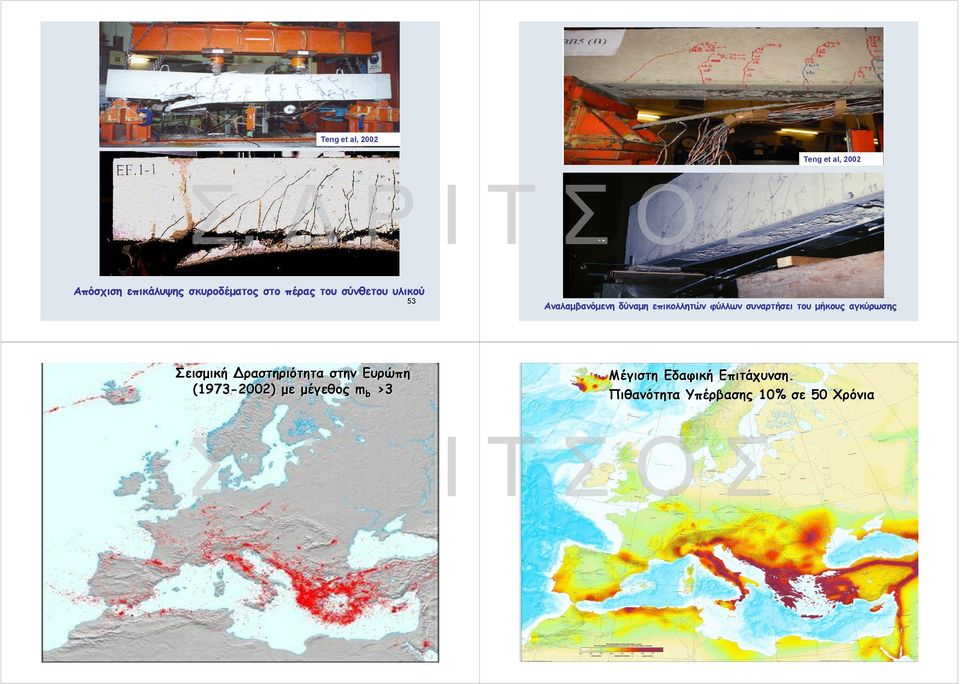

14 Teng et al, 2002 Teng et al, 2002 Απόσχιση επικάλυψης σκυροδέματος στο πέρας του σύνθετου υλικού Αναλαμβανόμενη δύναμη επικολλητών φύλλων συναρτήσει του μήκους αγκύρωσης Σεισμική ραστηριότητα στην Ευρώπη ( ) με μέγεθος m b >3 Μέγιστη Εδαφική Επιτάχυνση. Πιθανότητα Υπέρβασης 10% σε 50 Χρόνια 55 56

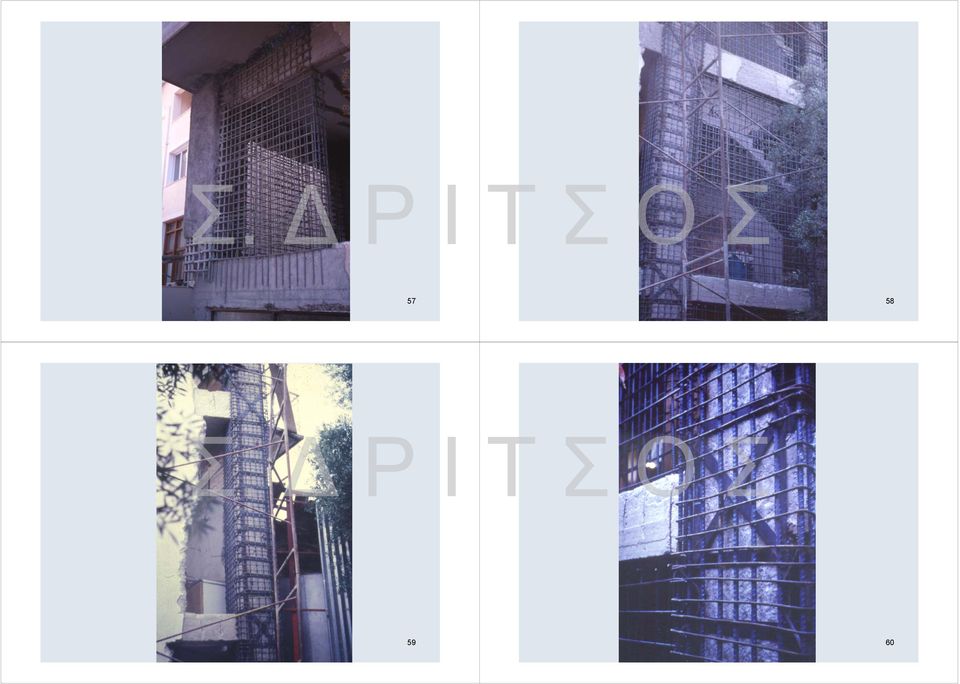

15

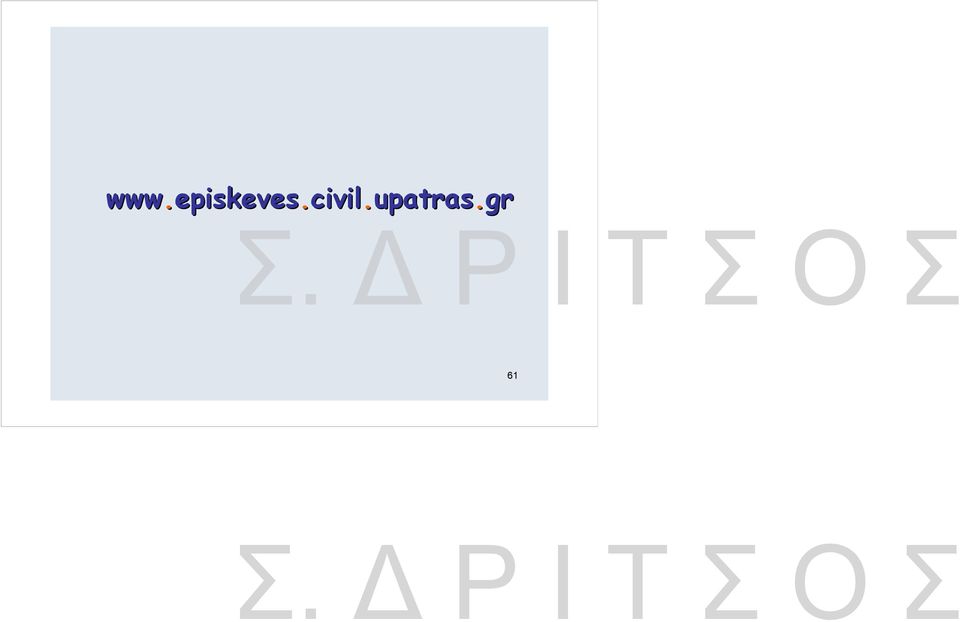

16 episkeves.civil.upatras.gr 61
