Δίκτυα Υψηλών Ταχυτήτων Ενότητα 4: Frame Relay

Save this PDF as:
 WORD  PNG  TXT  JPG

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Δίκτυα Υψηλών Ταχυτήτων Ενότητα 4: Frame Relay"

Transcript

1 Δίκτυα Υψηλών Ταχυτήτων Ενότητα 4: Frame Relay Μιχάλας Άγγελος Τμήμα Μηχανικών Πληροφορικής ΤΕ

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. 2

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα του ΤΕΙ Δυτικής Μακεδονίας και της Ανώτατης Εκκλησιαστικής Ακαδημίας Θεσσαλονίκης» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 Frame Relay

5 Σκοποί ενότητας Σκοπός της ενότητας είναι η περιγραφή του Frame Relay. 5

6 Περιεχόμενα (1/4) Εισαγωγή. Ιδιωτικό δίκτυο Frame Relay. Δημόσιο δίκτυο Frame Relay. Τεχνολογία Χ.25. Διαφορές Frame Relay από X.25. Σύγκριση X.25 - Frame Relay Αρχιτεκτονικών Πρωτοκόλλων. 6

7 Περιεχόμενα (2/4) Link Access Procedure, Balanced (LAPB) και Link Access Procedure for Frame Relay (LAPF). Σύγκριση της μεταγωγής πλαισίου με άλλες λύσεις. Στόχοι Frame Relay. Αρχιτεκτονική Frame Relay. Επίπεδο ελέγχου. Επίπεδο χρήστη. 7

8 Περιεχόμενα (3/4) Χαρακτηριστικά αρχιτεκτονικής Frame Relay. Δομή πλαισίων Frame Relay: LAP-F. Μηχανισμός Μετάδοσης Frame Relay. DLCI - Data Link Connection Identifier. Παράδειγμα επικοινωνίας δυο Personal Computers (PCs). Έλεγχος Συμφόρησης. 8

9 Περιεχόμενα (4/4) Αποφυγή Συμφόρησης. Backward Explicit Congestion Notification (BECN). Forward Explicit Congestion Notification (FECN). Τιμές BECN και FECN. Αποκατάσταση από κατάσταση συμφόρησης. 9

10 Εισαγωγή (1/3) Μεταγωγή μονάδων δεδομένων μεταβλητού μήκους που ονομάζονται πλαίσια. Αποτελεί εξέλιξης της τεχνολογίας μεταγωγής πλαισίου X.25. Παρέχει σχετικά υψηλές ταχύτητες. Από 64Kbps έως 100 Mbps. Αρχικά εισήχθη σαν πρόσθετη υπηρεσία μεταγωγής πλαισίων στα δίκτυα Integrated Services Digital Network (ISDN). 10

11 Εισαγωγή (2/3) Στο Frame Relay. Οι ενδιάμεσοι κόμβοι απλά προωθούν τα πλαίσια. Έλεγχοι ορθής λειτουργίας εκτελούνται στα επικοινωνιακά άκρα από πρωτόκολλα ανωτέρων επιπέδων. Η μεταφερόμενη πληροφορία ακολουθεί το Πρωτόκολλο Πρόσβασης στη Γραμμή D (LAP-D). Κάνει εφικτή τη λογική πολυπλεξία μέσα σε μια φυσική γραμμή. Έτσι είναι δυνατή η ταυτόχρονη μεταφορά πολλαπλών λογικών συνόδων μέσα από τη φυσική γραμμή. 11

12 Εισαγωγή (3/3) Εφαρμογές. Διασύνδεση τοπικών δικτύων. Υλοποίηση δικτύων ευρείας περιοχής. 12

13 Ιδιωτικό δίκτυο Frame Relay Σχήμα 1. Ιδιωτικό δίκτυο μεταγωγής πλαισίου. 13

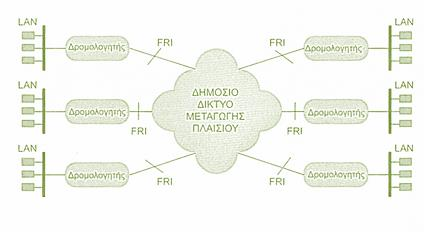

14 Δημόσιο δίκτυο Frame Relay Σχήμα 2. Δημόσιο δίκτυο μεταγωγής πλαισίου. 14

15 Τεχνολογία Χ.25 (1/2) Κλασική τεχνολογία μεταγωγής πακέτων. Πακέτα ελέγχου κλήσης χρησιμοποιούνται για την εγκατάσταση νοητών κυκλωμάτων και για άλλες λειτουργίες ελέγχου. Πακέτα ελέγχου και δεδομένα μεταφέρονται μέσα στο ίδιο κανάλι νοητού κυκλώματος. 15

16 Τεχνολογία Χ.25 (2/2) Η πολυπλεξία νοητών κυκλωμάτων γίνεται στο επίπεδο 3. Ορίζει μηχανισμούς ελέγχου ροής και λαθών. Τόσο στο επίπεδο 2 όσο και στο επίπεδο 3. Προκαλεί μεγάλες επιβαρύνσεις στο δίκτυο. 16

17 Διαφορές Frame Relay από X.25 (1/2) Ξεχωριστό νοητό κύκλωμα αναλαμβάνει τη μεταφορά της σηματοδοσίας. Οι ενδιάμεσοι κόμβοι δεν εμπλέκονται σε διαδικασίες ελέγχου κλήσεων για κάθε ανεξάρτητη σύνδεση. Όπως για παράδειγμα για την κατασκευή πινάκων κατάστασης και σηματοδοσία. 17

18 Διαφορές Frame Relay από X.25 (2/2) Η πολυπλεξία και η μεταγωγή πακέτων γίνεται στο επίπεδο 2 αντί για το επίπεδο 3. Μεγαλύτερη ταχύτητα. Δεν πραγματοποιείται έλεγχος ροής και διόρθωση λαθών από κόμβο σε κόμβο. Αυτές οι λειτουργίες ανατίθενται σε ανώτερα επίπεδα. 18

19 Σύγκριση X.25 - Frame Relay Αρχιτεκτονικών Πρωτοκόλλων Σχήμα 3. Σύγκριση X.25 - Frame Relay Αρχιτεκτονικών Πρωτοκόλλων. 19

20 LAPB και LAPF (1/2) LAPB. Πρωτόκολλο επιπέδου ζεύξης για το Χ.25. Λογική πολυπλεξία μέσα από μία φυσική γραμμή. Αξιόπιστη μεταφορά δεδομένων. Από την πηγή στο δίκτυο μεταγωγής πακέτων. Από το δίκτυο μεταγωγής πακέτων στον παραλήπτη. 20

21 LAPB και LAPF (2/2) LAPF. Πρωτόκολλο επιπέδου ζεύξης για το Frame Relay. Λογική πολυπλεξία μέσα από μια φυσική γραμμή. Δυνατότητα ταυτόχρονης μεταφοράς πολλών λογικών συνόδων μέσα από μία φυσική γραμμή. 21

22 Σύγκριση της μεταγωγής πλαισίου με άλλες λύσεις Πίνακας 1. Συνοπτική παρουσίαση των πλεονεκτημάτων της μεταγωγής πλαισίου σε σχέση με υπάρχουσες λύσεις. Απαιτήσεις Μεταγώγιμα κυκλώματα Μισθωμένα κυκλώματα Μεταγωγή πακέτου Χ.25 Μεταγωγή πλαισίου Υψηλές ταχύτητες x x Εύρος ζώνης κατόπιν ζήτησης Συνδέσεις προς πολλαπλά σημεία x x x Δικτυακή ευελιξία x Ευελιξία στα κόστη υλοποίησης x 22

23 Στόχοι Frame Relay (1/2) Διαχωρισμός της πληροφορίας ελέγχου και της πληροφορίας του χρήστη. Φυσικός διαχωρισμός. Χρησιμοποιώντας διαφορετικό προσαρμογέα. Λογικός. Χρησιμοποιώντας ξεχωριστό λογικό κανάλι. Απλοποίηση πρωτοκόλλων. 23

24 Στόχοι Frame Relay (2/2) Αρχικά το Frame Relay αναπτύχθηκε ως υπηρεσία μεταγωγής πλαισίων στο ISDN. Με το επίπεδο ελέγχου να είναι λογικά διαχωρισμένο. 24

25 Αρχιτεκτονική Frame Relay (1/2) Ορίζονται δύο λειτουργικά επίπεδα. Επίπεδο ελέγχου. Εγκατάσταση και τερματισμός λογικών συνδέσεων. Τα πρωτόκολλα αυτού του επιπέδου βρίσκονται ανάμεσα στο χρήστη και το δίκτυο. Επίπεδο χρήστη. Μεταφορά δεδομένων μεταξύ των χρηστών του δικτύου. Τα πρωτόκολλα αυτού του επιπέδου παρέχουν λειτουργικότητα μεταξύ των δύο άκρων επικοινωνίας. 25

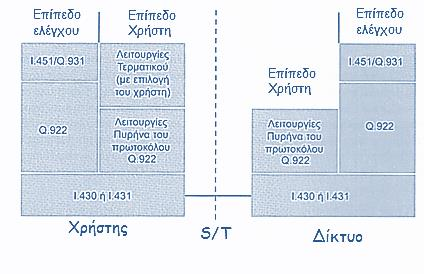

26 Αρχιτεκτονική Frame Relay (2/2) Σχήμα 4. Η αρχιτεκτονική πρωτοκόλλων της μεταγωγής πλαισίου. 26

27 Επίπεδο ελέγχου (1/3) Η σηματοδοσία ελέγχου γίνεται μέσα από το κανάλι D. Σκοποί της σηματοδοσία ελέγχου. Έλεγχος της εγκατάστασης. Τερματισμός εικονικών κυκλωμάτων στα κανάλια D, B και H. 27

28 Επίπεδο ελέγχου (2/3) Πρωτόκολλα του φυσικού επιπέδου. I430 ή I431. LAPF (Q922). Προσφέρει αξιόπιστη υπηρεσία ζεύξης δεδομένων με έλεγχο λάθους και ροής. Η υπηρεσία ζεύξης δεδομένων. Χρησιμοποιείται για την ανταλλαγή μηνυμάτων σηματοδοσίας Q

29 Επίπεδο ελέγχου (3/3) LAPF (Συνέχεια). Καθορίζει εντολές εγκατάστασης και τερματισμού εικονικών κυκλωμάτων καθώς και μηνύματα ελέγχου. 29

30 Επίπεδο χρήστη (1/4) Πρωτόκολλα φυσικού επιπέδου. I430 ή I431. Το LAPF (Q922) που προσφέρει υπηρεσία ζεύξης δεδομένων για την μεταφορά πληροφορίας. Είναι επέκταση του LAPD (Q921). 30

31 Επίπεδο χρήστη (2/4) Στο επίπεδο χρήστη εφαρμόζονται λειτουργίες μόνο του πυρήνα του LAPF. Ρύθμιση μήκους, στοίχιση και διαφάνεια πλαισίων. Πολυπλεξία και αποπολυπλεξία πλαισίων. Χρησιμοποιώντας το πεδίο διεύθυνσης. 31

32 Επίπεδο χρήστη (3/4) Στο επίπεδο χρήστη εφαρμόζονται λειτουργίες μόνο του πυρήνα του LAPF (Συνέχεια). Εξέταση του πλαισίου για. Ανίχνευση λαθών μετάδοσης. Λειτουργίες ελέγχου συμφόρησης. Εξακρίβωση ότι έχει κατάλληλο μήκος. Εξακρίβωση ότι αποτελείται από ακέραιο αριθμό Bytes. 32

33 Επίπεδο χρήστη (4/4) Στο επίπεδο χρήστη εφαρμόζονται λειτουργίες μόνο του πυρήνα του LAPF (Συνέχεια). Οι παραπάνω λειτουργίες επιτελούνται κι από το πρωτόκολλο LAPD. Επιπλέον στις λειτουργίες πυρήνα του LAPF. Ο χρήστης μπορεί να επιλέξει επιπλέον υπηρεσίες που ανήκουν. Στο επίπεδο ζεύξης δεδομένων. Στο επίπεδο δικτύου. 33

34 Χαρακτηριστικά αρχιτεκτονικής Frame Relay (1/2) Αποσκοπεί στον περιορισμό του έργου που ανατίθεται στο δίκτυο. Τα πλαίσια του χρήστη δεν υφίστανται επεξεργασία στους ενδιάμεσους κόμβους. Εκτός από τους ελέγχους λαθών κι ορθής δρομολόγησης με βάση τον αριθμό σύνδεσής τους. 34

35 Χαρακτηριστικά αρχιτεκτονικής Frame Relay (2/2) Ένα μη έγκυρο πλαίσιο απλά απορρίπτεται. Η διαδικασία αποκατάστασης λαθών ανατίθεται στα ανώτερα επίπεδα. Οι διορθώσεις λαθών και επαναμεταδόσεις γίνονται στις διατάξεις του χρήστη. 35

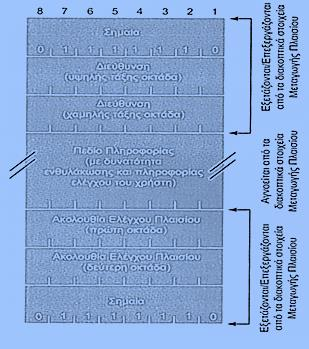

36 Δομή πλαισίων Frame Relay: LAP-F (1/7) Σχήμα 5. Δομή πλαισίου με το πρόγραμμα ANSI και CCITT. 36

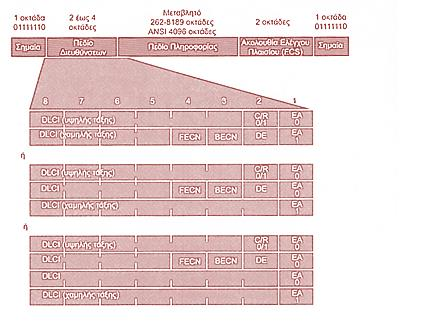

37 Δομή πλαισίων Frame Relay: LAP-F (2/7) Σχήμα 6. Δομές πλαισίου και διευθύνσεων σύμφωνα με τα πρότυπα ANSI και CCITT. όπου, C/R: δυαδικό ψηφίο εντολής / απόκρισης, ΕΑ: Πεδίο επέκτασης διεύθυνσης, DE: Δείκτης αρμοδιότητας απόρριψης, BECN: άμεση κοινοποίηση συμφόρησης προς τα πίσω, FECN: άμεση κοινοποίηση συμφόρησης προς τα πρόσω, DLCI: κωδικός αναγνώρισης σύνδεσης επιπέδου γραμμής. 37

38 Δομή πλαισίων Frame Relay: LAP-F (3/7) Παρόμοια δομή με αυτή των πλαισίων LAPD. Η μοναδική διαφορά είναι ότι δεν υπάρχει πεδίο ελέγχου. Που να καθορίζει αν το πρόκειται για πλαίσιο δεδομένων ή για πλαίσιο ελέγχου. Αποτέλεσμα μη ύπαρξης πεδίου ελέγχου. Υπάρχει μόνο ένας τύπος πλαισίου ο οποίος μεταφέρει δεδομένα χρηστών. Δεν υπάρχουν πλαίσια ελέγχου. 38

39 Δομή πλαισίων Frame Relay: LAP-F (4/7) Αποτέλεσμα μη ύπαρξης πεδίου ελέγχου (Συνέχεια). Δεν είναι δυνατή η χρήση σηματοδοσίας μέσα από το ίδιο κανάλι. Πρέπει να χρησιμοποιηθεί κάποιο άλλο λογικό κανάλι για αυτό το σκοπό. Δεν υπάρχουν αριθμοί πλαισίων. Κατά την εκτέλεση δεν μπορεί να γίνει έλεγχος ροής και έλεγχος λαθών. 39

40 Δομή πλαισίων Frame Relay: Πεδίο διευθύνσεων. LAP-F (5/7) Μεταφέρει ένα αναγνωριστικό σύνδεσης επιπέδου γραμμής. Data Link Connection Identifier (DLCI). Είναι ο μηχανισμός διευθυνσιοδότησης που χρησιμοποιείται στο Frame Relay. Έχει ανάλογη λειτουργία με αυτή του αριθμού νοητού κυκλώματος στο X.25. Επιτρέπει την πολυπλεξία πολλών λογικών συνδέσεων μεταγωγής πλαισίου πάνω από το ίδιο κανάλι. 40

41 Δομή πλαισίων Frame Relay: LAP-F (6/7) Επιπλέον στοιχεία για το αναγνωριστικό σύνδεσης επιπέδου γραμμής. Έχει μόνο τοπική σημασία. Μπορεί να αλλάζει καθώς το πλαίσιο μεταφέρεται μέσα σε ένα νοητό κύκλωμα. Συνδέσεις με DLCI = 0. Εφεδρικές συνδέσεις. Χρησιμοποιούνται για σηματοδοσία έλεγχου κλήσεων μέσα στο ίδιο κανάλι για περιπτώσεις που δεν χρησιμοποιείται το κανάλι D για τον έλεγχο. 41

42 Δομή πλαισίων Frame Relay: LAP-F (7/7) Επιπλέον στοιχεία για το αναγνωριστικό σύνδεσης επιπέδου γραμμής (Συνέχεια). Στο κανάλι D μπορούν να πολυπλεχθούν πλαίσια Frame Relay μαζί με πλαίσια που ανήκουν στο LAP-D. Στην περίπτωση του Frame Relay στο D το πεδίο διευθύνσεων είναι 2 οκτάδες. Οι τιμές του DLCI στο κανάλι D περιορίζονται από 480 έως

43 Μηχανισμός Μετάδοσης Frame Relay (1/8) Το Frame Relay είναι προσανατολισμένο στη σύνδεση. Πριν από μία επικοινωνία υπάρχουν οι παρακάτω φάσεις. Εγκατάσταση Σύνδεσης. Μεταφορά Σύνδεσης. Τερματισμός Σύνδεσης. 43

44 Μηχανισμός Μετάδοσης Frame Είδη κυκλωμάτων. Relay (2/8) Σταθερά κυκλώματα: Permanent Virtual Circuits (PVCs). Μεταγώγιμα κυκλώματα: Switched Virtual Circuits (SVCs). Διαφορά. Στα SVCs το νοητό κύκλωμα δημιουργείται ύστερα από αίτηση του χρήστη. Στα PVCs η εγκατάσταση γίνεται εκ των προτέρων από το διαχειριστή του συστήματος για λογαριασμό του χρήστη. 44

45 Μηχανισμός Μετάδοσης Frame Relay (3/8) Η λειτουργία του Frame Relay συνίσταται στην δρομολόγηση πλαισίων βάση των τιμών DLCI. Οι συνδρομητές είναι άμεσα συνδεδεμένοι με. Κομβικούς επεξεργαστές ή χειριστές πλαισίων. Διαθέτουν την απαραίτητη λογική για τη δρομολόγηση των πλαισίων. 45

46 Μηχανισμός Μετάδοσης Frame Relay (4/8) Όλα τα τερματικά διαθέτουν μία λογική σύνδεση με τον χειριστή πλαισίων. Πιο συγκεκριμένα με το τμήμα ελέγχου του χειριστή πλαισίων. Συνδέσεις με DLCI = 0. Εφεδρικές συνδέσεις. Χρησιμοποιούνται για σηματοδοσία έλεγχου κλήσεων μέσα στο ίδιο κανάλι. Για περιπτώσεις που δεν χρησιμοποιείτε το κανάλι D για τον έλεγχο. 46

47 Μηχανισμός Μετάδοσης Frame Relay (5/8) Οι κομβικοί επεξεργαστές του Frame Relay που απαρτίζουν το δίκτυο. Διαθέτουν ένα κεντρικό σύστημα διαχείρισης που παρέχει συνδέσεις. Ο διαχειριστής του συστήματος καθορίζει τα δύο προς σύνδεση άκρα. Για παράδειγμα, καθορίζει δύο δρομολογητές μεταξύ των οποίων πρέπει να εγκατασταθεί ένα μόνιμο νοητό κύκλωμα. 47

48 Μηχανισμός Μετάδοσης Frame Relay (6/8) Το σύστημα διαχείρισης δημιουργεί τη διαδρομή που συνδέει τα δύο άκρα. Στη συνέχεια ενημερώνει όλους τους κόμβους κατά μήκος της διαδρομής. 48

49 Μηχανισμός Μετάδοσης Frame Relay (7/8) Στην πλευρά του χρήστη. Η μονάδα προσαρμογής του χρήστη. Καθορίζει το νοητό κύκλωμα με βάση την τιμή DLCI. Μονάδα προσαρμογής του χρήστη μπορεί να είναι π.χ. ένας δρομολογητής Frame Relay. Η δρομολόγηση ελέγχεται με βάση τις υπάρχουσες τιμές ενός πίνακα. Ονομάζεται πίνακας συνδέσεων. 49

50 Μηχανισμός Μετάδοσης Frame Relay (8/8) Ο πίνακας συνδέσεων αντιστοιχίζει τα εισερχόμενα πλαίσια ενός καναλιού σε εξερχόμενα κανάλια. Λαμβάνοντας υπόψη την τιμή DLCI. Ο Frame Relay κόμβος που έχει το ρόλο του χειριστή πλαισίων. Μεταγάγει ένα πλαίσιο ενός εισερχόμενου καναλιού σε ένα εξερχόμενο κανάλι. Χρησιμοποιώντας τις τιμές του πίνακα συνδέσεων. 50

51 DLCI - Data Link Connection Identifier (1/2) Χρησιμοποιείται για την δρομολόγηση. Δεν αποτελεί διεύθυνση προορισμού. Έχει μόνο τοπική σημασία. Μπορεί να αλλάζει καθώς το πλαίσιο μετακινείται κατά μήκος του δικτύου. Καθορίζει τη λογική σύνδεση μεταξύ διαδοχικών κόμβων του δικτύου. Κυρίως ανάμεσα σε ένα άκρο και του χειριστή πλαισίου κι αντίστροφα. 51

52 DLCI - Data Link Connection Αντιθέτως. Identifier (2/2) Οι κόμβοι του δικτύου χρησιμοποιούν για τις μεταξύ τους συνδέσεις. Τις τιμές του ταυτοποιητή νοητού κυκλώματος. Virtual Circuit Identifier (VCI). Ή κάποιον άλλο μηχανισμό. 52

53 Παράδειγμα επικοινωνίας δυο PCs (1/7) Επικοινωνία μέσω δικτύου Frame Relay. Μεταξύ δύο υπολογιστών που βρίσκονται σε δύο LAN. Υπολογιστής Α κι εφαρμογή Χ. Υπολογιστής Β κι εφαρμογή Ψ. 53

54 Παράδειγμα επικοινωνίας δυο PCs (2/7) Το επίπεδο δικτύου του υπολογιστή Α. Αναζητά στον πίνακα δρομολόγησης. Τη διεύθυνση της εφαρμογής με την οποία θέλει να επικοινωνήσει. Γνωρίζει ότι η εφαρμογή έχει το λογικό όνομα Ψ. Ο πίνακας δρομολόγησης. Υποδεικνύει ότι ο υπολογιστής Α πρέπει να απευθυνθεί στον τοπικό του δρομολογητή. 54

55 Παράδειγμα επικοινωνίας δυο PCs (3/7) Ο τοπικός δρομολογητής του υπολογιστή Α. Μόλις λάβει το πλαίσιο. Ελέγχει τους πίνακες δρομολόγησής του και καθορίζει το τοπικό DLCI που χρειάζεται να προσαρτήσει στο πλαίσιο ώστε αυτό να φτάσει στο σημείο Ψ. Το επίπεδο γραμμής του δρομολογητή. Θέτει στο πλαίσιο την κατάλληλη τιμή DLCI. Προωθεί το πλαίσιο στον κόμβο 1 του δικτύου Frame Relay. 55

56 Παράδειγμα επικοινωνίας δυο PCs (4/7) Ο κόμβος 1 του Frame Relay αναγνωρίζει το DLCI που αναφέρεται σε μία υπάρχουσα λογική διαδρομή. Αν διαπιστωθεί ότι το πλαίσιο έχει λάθη τότε απορρίπτεται. 56

57 Παράδειγμα επικοινωνίας δυο PCs (5/7) Διαφορετικά προωθείται προς τον κόμβο 2. Ως έχει ή τεμαχισμένο σε κυψελίδες. Στην περίπτωση που έχουμε τεμαχισμό σε κυψελίδες. Οι κυψελίδες λαμβάνουν την κατάλληλη τιμή VCI που αναφέρεται στο νοητό κανάλι. 57

58 Παράδειγμα επικοινωνίας δυο PCs Ακολούθως. (6/7) Οι κυψελίδες αποστέλλονται στον κόμβο 3. Έστω ότι ο κόμβος 3 είναι ο κόμβος προορισμού. Ο κόμβος 3 κάνει ανασύσταση των κυψελίδων. Έτσι, δημιουργεί το αρχικό πλαίσιο. Προσδίδει σε αυτό την κατάλληλη τιμή DLCI με βάση το VCI των κυψελίδων. 58

59 Παράδειγμα επικοινωνίας δυο PCs (7/7) Ο κόμβος 3 αποστέλλει το πλαίσιο στο δρομολογητή του τοπικού δικτύου του υπολογιστή Β. Ο τοπικός δρομολογητής του υπολογιστή Β. Αποστέλλει το πλαίσιο στον υπολογιστή Β. Τα δεδομένα από το επίπεδο ζεύξης δεδομένων του υπολογιστή Β. Προωθούνται στα ανώτερα επίπεδα. Μέχρι την εφαρμογή Ψ. 59

60 Έλεγχος Συμφόρησης (1/9) Κάθε χρήστης έχει στη διάθεσή του ένα εύρος ζώνης. Προβλήματα συμφόρησης. Δημιουργούνται όταν πολλοί χρήστες ζητούν ταυτόχρονα τις υπηρεσίες δικτύου. Έτσι δημιουργείται υπερφόρτωση στο δίκτυο. 60

61 Έλεγχος Συμφόρησης (2/9) Καθώς αυξάνει το φορτίο. Το δίκτυο εισέρχεται σε φάση ήπιας συμφόρησης. Η φάση αυτή, χαρακτηρίζεται από αυξημένη καθυστέρηση και γενικότερη πτώση της απόδοσης. 61

62 Έλεγχος Συμφόρησης (3/9) Περαιτέρω αύξηση του φορτίου. Οδηγεί σε κατάσταση σοβαρής συμφόρησης. Έχει ως αποτέλεσμα τη ραγδαία αύξηση της καθυστέρησης και τελικά την κατάρρευση του δικτύου. Στόχος του ελέγχου συμφόρησης είναι η αποφυγή τέτοιου είδους καταστάσεων. 62

63 Έλεγχος Συμφόρησης (4/9) Καταστάσεις παροδικής συμφόρησης συμβαίνουν σε κάθε δίκτυο που χρησιμοποιείται αποδοτικά. Απουσία παροδικών συμφορήσεων σημαίνει μη αποδοτική διαχείριση των πόρων του δικτύου. Υπάρχουν πόροι που παραμένουν ανεκμετάλλευτοι. 63

64 Έλεγχος Συμφόρησης (5/9) Σε ένα δίκτυο μεταγωγής. Υπάρχει μία ουρά πλαισίων για κάθε εξερχόμενο σύνδεσμο. Αν ο ρυθμός με τον οποίο μπαίνουν τα πλαίσια στην ουρά ξεπερνά τον ρυθμό με τον οποίο τα πλαίσια μεταδίδονται. Το μέγεθος της ουράς μεγαλώνει χωρίς όριο. Ως αποτέλεσμα, η καθυστέρηση στην οποία υπόκειται κάθε πλαίσιο τείνει στο άπειρο. 64

65 Έλεγχος Συμφόρησης (6/9) Στο Frame Relay. Έγινε προσπάθεια για την όσο το δυνατό μεγαλύτερη αφαίρεση των επιβαρύνσεων που προκαλούνται προς το δίκτυο. 65

66 Έλεγχος Συμφόρησης (7/9) Στόχος ήταν η αύξηση της απόδοσης. Σε ότι αφορά τον έλεγχο συμφόρησης. Το αποτέλεσμα ήταν η ύπαρξη περιορισμένου αριθμού εργαλείων. Π.χ. ένας χειριστής πλαισίων. Μη έχοντας κάποιο τυπικό πρωτόκολλο ελέγχου ροής, όπως αυτό του συρόμενου παραθύρου που συναντούμε στο TCP. Αδυνατεί να ελέγξει τη ροή πλαισίων που λαμβάνει. 66

67 Έλεγχος Συμφόρησης (8/9) Ο έλεγχος της συμφόρησης. Αποτελεί κοινή ευθύνη τόσο του δικτύου όσο και των τελικών χρηστών. Το δίκτυο έχει την συνολική ευθύνη της παρακολούθησης του επίπεδου στο οποίο βρίσκεται η συμφόρηση. Οι χρήστες μπορούν να ρυθμίζουν κάθε φορά τη ροή της κίνησής τους. 67

68 Έλεγχος Συμφόρησης (9/9) Δυο βασικές κατηγορίες ελέγχου συμφόρησης. Αποφυγή συμφόρησης. Congestion Avoidance. Αποκατάσταση από κατάσταση συμφόρησης. Congestion Recovery. 68

69 Αποφυγή Συμφόρησης (1/5) Οι διαδικασίες ενεργοποιούνται όταν. Το δίκτυο μεταβαίνει από κατάσταση κανονικής λειτουργίας σε κατάσταση ανεκτής συμφόρησης. Απαιτείται κατάλληλος μηχανισμός σηματοδοσίας. 69

70 Αποφυγή Συμφόρησης (2/5) Στο πεδίο διευθύνσεων κάθε πλαισίου παρέχονται δύο δυαδικά ψηφία. Ψηφίο άμεσης κοινοποίησης συμφόρησης προς τα πίσω. Backward Explicit Congestion Notification (BECN). Ενημερώνεται ο αποστολέας από κάποιο κόμβο. Ότι υπάρχει συμφόρηση κατά μήκος της ροής. 70

71 Αποφυγή Συμφόρησης (3/5) Στο πεδίο διευθύνσεων κάθε πλαισίου παρέχονται δύο δυαδικά ψηφία (Συνέχεια). Ψηφίο άμεσης κοινοποίησης συμφόρησης προς τα εμπρός. Forward Explicit Congestion Notification (FECN). Ενημερώνεται ο δέκτης από κάποιο κόμβο. Ότι υπάρχει συμφόρηση κατά μήκος της ροής. 71

72 Αποφυγή Συμφόρησης (4/5) Κάθε χειριστής πλαισίων που ανιχνεύει συμφόρηση. Μπορεί να δώσει στα δυαδικά ψηφία BECN και FECN την τιμή 1. Όταν ένας χειριστής πλαισίων. Λάβει κάποιο πλαίσιο στο οποίο το ένα ή και τα δύο δυαδικά ψηφία (BECN και FECN) έχουν την τιμή 1. Τα προωθεί στον τελικό χρήστη χωρίς να επεμβαίνει στην τιμή τους. 72

73 Αποφυγή Συμφόρησης (5/5) Ο εκάστοτε χειριστής πλαισίων έχει την δυνατότητα να επιλέξει. Ποια δυαδικά ψηφία θα θέσει ίσα με 1. Σε ποιες λογικές συνδέσεις θα αποστείλει ειδοποίηση συμφόρησης. 73

74 BECN Ειδοποιεί τον αποστολέα ότι θα πρέπει να ξεκινήσει τις διαδικασίες αποφυγής συμφόρησης. Για την κυκλοφορία προς την αντίθετη κατεύθυνση από αυτή του πλαισίου που έφτασε. Δηλώνει ότι τα πλαίσια που μεταδίδει ο αποστολέας στη συγκεκριμένη λογική σύνδεση. Μπορεί να συναντήσουν συμφόρησης. Όταν BECN = 1. Πραγματοποιείται μείωση του ρυθμού μετάδοσης πλαισίων από τον αποστολέα. 74

75 FECN (1/2) Ειδοποιεί τον αποστολέα θα πρέπει να ξεκινήσει τις διαδικασίες αποφυγής συμφόρησης για την κυκλοφορία. Για την κυκλοφορία προς την ίδια κατεύθυνση με αυτή του πλαισίου που έφτασε. Δηλώνει ότι τα πλαίσια που μεταδίδει ο αποστολέας στη συγκεκριμένη λογική σύνδεση. Συνάντησαν συμφόρηση. 75

76 FECN (2/2) Όταν FECN = 1. Ο παραλήπτης θα πρέπει να ενημερώσει τον αποστολέα. Ζητώντας να μειώσει τον ρυθμό με το οποίο μεταδίδει πλαίσια. Ο μηχανισμός αυτός δεν υποστηρίζεται. Θα πρέπει να υλοποιηθεί σε κάποιο από τα ανώτερα επίπεδα. 76

77 Τιμές BECN και FECN Σχήμα 7. Τιμές BECN και FECN ανάλογα με τη συμφόρηση ανά κατεύθυνση. 77

78 Αποκατάσταση από κατάσταση συμφόρησης (1/2) Στην πλευρά του δικτύου. Αν ένας χειριστής πλαισίων θεωρεί ότι ένας χρήστης στέλνει πλαίσια με ρυθμούς που πιθανό να δημιουργήσουν πρόβλημα. Σε ένα αριθμό πλαισίων του χρήστη. Θέτει το DE = 1, δημιουργώντας ένα φράγμα προστασίας. Το DE χρησιμοποιείται και για την παροχή εγγυημένου ρυθμού μετάδοσης. Committed Information Rate (CIR). 78

79 Αποκατάσταση από κατάσταση συμφόρησης (2/2) Ο χειριστής πλαισίων. Παρακολουθεί το ρυθμό δεδομένων του χρήστη. Αν ο ρυθμός δεδομένων του χρήστη είναι μικρότερος από τον CIR. Ο χειριστή πλαισίων δεν επεμβαίνει στα πλαίσια. Αν ο ρυθμός δεδομένων του χρήστη είναι μεγαλύτερος από τον CIR. Ο χειριστή πλαισίων θέτει DE = 1. 79

80 Βιβλιογραφία «Εισαγωγή στις νέες τεχνολογίες επικοινωνιών», Πομπόρτσης Α., Εκδόσεις Τζιόλα. «Δίκτυα Ευρείας Ζώνης», Βενιέρης, Εκδόσεις Τζιόλας. 80

81 Τέλος Ενότητας
