1 Επισκόπηση Προϊόντων

2 Behr Hella Service: Ο αξιόπιστος ειδικός στη διαχείριση θερμότητας. Η Behr Hella Service συνδυάζει κορυφαία τεχνογνωσία τεχνικής υποστήριξης με μια ευρεία γκάμα προϊόντων υψηλής ποιότητας. Τα συστήματα ψύξης κινητήρα και κλιματισμού οχήματος είναι αδιαχώριστες έννοιες στη σύγχρονη διαχείριση θερμότητας το ίδιο άρρηκτα συνδεδεμένη είναι η εξειδίκευση της Behr στα προϊόντα εξοπλισμού εργοστασιακής τοποθέτησης (ΟΕ), ως κορυφαίουπρομηθευτή σε αυτούς τους τομείς, με το παγκόσμιο δίκτυο διάθεσης της HELLA. Έτσι, η κοινοπραξία (Joint Venture) της Behr Hella Service μπορεί να προσφέρει ένα ελκυστικό ολοκληρωμένο πακέτο, το οποίο περιλαμβάνει εκτός από την παραδοσιακή εξειδίκευση στον εξοπλισμό εργοστασιακής τοποθέτησης και τα άριστα ποιοτικά προϊόντα, υψηλή διαθεσιμότητα, ανταγωνιστική τεχνική υποστήριξη και ελκυστική υποστήριξη στις πωλήσεις. Τα δικά σας πλεονεκτήματα είναι τα δυνατά μας σημεία. Τα πλεονεκτήματα για την ανεξάρτητη αγορά ανταλλακτικών μεταφράζονται σε προϊόντα υψηλής ποιότητας, διασφαλισμένη παράδοση και ολοκληρωμένη τεχνογνωσία στην τεχνική υποστήριξη και όχι μόνο στην προμήθεια ανταλλακτικών. Με την Behr Hella Service, τα συνεργεία και το εμπόριο ανταλλακτικών μπορούν να επιλέγουν μέσα από μία γκάμα με περισσότερα από ποιοτικά προϊόντα σε πάνω από 20 κατηγορίες προϊόντων από τους τομείς ψύξη κινητήρα, κλιματισμός οχήματος και αερισμός/ανεμιστήρες. Εδώ καλύπτεται ένα πλήθος κατασκευαστών και όλοι οι συνηθισμένοι ευρωπαϊκοί και ασιατικοί τύποι οχημάτων από οχήματα κατηγορίας μίνι μέχρι βαριά μεταφορικά. Αντλίες νερού και κιτ αντλιών νερού ολοκληρώνουν από το 2012 την γκάμα της διαχείρισης θερμότητας της Behr Hella Service. Χάρη σε αυτή τη διεύρυνση, το πρόγραμμα προϊόντων περιλαμβάνει ακόμη περισσότερες ομάδες προϊόντων από τον ίδιο προμηθευτή. Και για επισκευή του οχήματος σύμφωνα με την τρέχουσα αξία του κυρίως για παλαιότερα οχήματα προσφέρει η Behr Hella Service μία γκάμα περίπου 400 προϊόντων. Με τον χαρακτηρισμό "εναλλακτική λύση" για τα αντίστοιχα γνήσια ανταλλακτικά της Behr Hella Service, αυτά τα προϊόντα διατίθενται στις κατηγορίες προϊόντων ψυγεία ψυκτικού υγρού, ψυγεία αέρα υπερπλήρωσης, συμπιεστές κλιματισμού και συμπυκνωτές κλιματισμού. Τι είναι το πρόγραμμα Διαχείριση θερμότητας; Το σύστημα διαχείρισης θερμότητας περιλαμβάνει τη βέλτιστη θερμοκρασία κινητήρα σε όλες τις καταστάσεις λειτουργίας, καθώς και τη θέρμανση και την ψύξη του εσωτερικού χώρου του οχήματος. Ένα σύγχρονο σύστημα διαχείρισης θερμότητας αποτελείται επομένως από εξαρτήματα του συστήματος ψύξης του κινητήρα και του συστήματος κλιματισμού. Τα εξαρτήματα αυτών των δομικών μονάδων, τα οποία αλληλοεπηρεάζονται, αποτελούν συχνά μια μονάδα.

3 02 03

4 Ποιότητα Behr, αποκλειστικά από την Behr Hella Service για το ανεξάρτητο εμπόριο ανταλλακτικών. Behr Έμπειρος και βασικός συνεργάτης της παγκόσμιας αυτοκινητοβιομηχανίας. Ποιότητα από το Με καθιερωμένη εξειδίκευση στα προϊόντα πρώτου εξοπλισμού, η Behr κατασκευάζει προϊόντα γνήσιας ποιότητας πάνω από 100 χρόνια, παρέχοντας τη μέγιστη δυνατή ασφάλεια στη χρήση προϊόντων για συστήματα ψύξης. Τα εξαρτήματα της Behr είναι απόλυτα εναρμονισμένα μεταξύ τους και επιτυγχάνουν άφθαστη ψυκτική απόδοση. Προστατεύουν τον κινητήρα όχι μόνο από δαπανηρές ζημιές λόγω υπερθέρμανσης φροντίζουν επίσης για βέλτιστη αξιοποίηση της απόδοσης, την περιβαλλοντική συμβατότητα και τη διάρκεια ζωής του κινητήρα. Η πολυετής εμπειρία και η πλούσια τεχνογνωσία της Behr εγγυώνται την εξαιρετική ποιότητα όλων των προϊόντων της. Πρωτοπόρα τεχνογνωσία στην έρευνα και την εξέλιξη μελετημένων εξαρτημάτων για συστήματα. Οι καινοτομίες αποτελούν τη βάση για την επιτυχία της Behr. Αφετηρία για αυτό είναι η εμπεριστατωμένη έρευνα και εξέλιξη, η οποία στην Behr οδηγεί σε πρωτοποριακά προϊόντα εξαιρετικής ποιότητας. Η απόδοση, η αξιοπιστία και η ποιότητα είναι οι καθοριστικοί παράγοντες στην εξέλιξη των προϊόντων με τη βοήθεια προηγμένου λογισμικού. Το ίδιο ισχύει και στους εκτενείς ελέγχους και δοκιμές σε πραγματικές συνθήκες που εκτελούνται στα ιδιόκτητα εργαστήρια με τον εξοπλισμό μας όπως τη συσκευή ελέγχου κινητήρων ή την υπερσύγχρονη αεροσήραγγα κλιματισμού. Τεχνογνωσία πρωτοποριακών κατασκευών. Η προηγμένη τεχνολογία κατασκευής που εκτείνεται σε όλους τους ενδοεταιρικούς τομείς, εγγυάται κορυφαία ποιότητα σε όλη τη γκάμα προϊόντων της Behr. Η μελετημένη εξέλιξη των προϊόντων, για παράδειγμα, έχει ως αποτέλεσμα την απόλυτη προσαρμογή μεταξύ όλων των εξαρτημάτων της Behr. Επιπλέον, τα ολοκληρωμένα συστήματα διασφάλισης ποιότητας εξασφαλίζουν τη μεγάλη διάρκεια ζωής και την αξιοπιστία όλων των προϊόντων μας.

5 Δοκιμή προϊόντος στην αεροσήραγγα κλιματισμού. Σύγχρονη τεχνολογία κατασκευής. Έλεγχος στεγανότητας στο έτοιμο προϊόν

6 Η Behr Hella Service χρησιμοποιεί ένα άριστο δίκτυο για διανομή των προϊόντων σε όλο τον κόσμο. Χάρη σε ένα παγκόσμιο δίκτυο αποκεντρωμένων αποθηκών καθως και άριστης εφοδιαστικής, η Behr Hella Service μπορεί να ελαχιστοποιεί αποτελεσματικά τους χρόνους παράδοσης. Όλα αυτά τα σημεία αποτελούν μέρος ενός από τα παγκοσμίως μεγαλύτερα και παλαιότερα εμπορικά δίκτυα στον κλάδο των ανταλλακτικών οχημάτων, στο οποίο μπορεί η Behr Hella Service να ανατρέχει χάρη στον πανίσχυρο συνεργάτη της: Η HELLA είναι μία παγκοσμίου βεληνεκούς, ανεξάρτητη οικογενειακή επιχείρηση με πάνω από 100 σημεία παραγωγής και εξυπηρέτησης σε περισσότερες από 35 χώρες. Η μονίμως υψηλή διαθεσιμότητα όλων των προϊόντων καθώς και η ταχύτητα, η φροντίδα και η αξιοπιστία αποτελούν πειστικά επιχειρήματα για το εμπόριο ανταλλακτικών και τα συνεργεία εξίσου. Ευέλικτα και εξατομικευμένα πακέτα παραδόσεων ολοκληρώνουν αυτό το πρόγραμμα ώστε να υπάρχει αντιστοιχία με τις ανάγκες των πελατών και της αγοράς ανά πάσα στιγμή. Η στρατηγική δικτύου της HELLA: Η ισχύς εν τη ενώσει Με την ιδιαίτερη, αποκλειστική στην εταιρεία στρατηγική δικτύου, η HELLA επιδιώκει τον στόχο να επιτυγχάνει με κατάλληλους συνεργάτες και συνδυασμένη εξειδίκευση από πολλούς τομείς αυξημένο όφελος για τον πελάτη. Έτσι μπορούν να υλοποιούνται καθαρές "Όλοι κερδίζουν" (Win-Win) λύσεις για συνεργάτες, πελάτες και την HELLA την ίδια. Από την αρχή της στρατηγικής δικτύου στη δεκαετία του 90 προέκυψαν έτσι στο μεταξύ παγκοσμίως πολλές συνεργασίες και κοινοπραξίες, οι οποίες δημιουργούν κύκλο εργασιών πάνω από 2 δισεκατομμύρια - και φροντίζουν και στον τομέα διαχείρισης θερμότητας για ευρεία γνώση και τεράστια εξειδίκευση.

7 06 07

8 Ένα περίπλοκο σύστημα για περίπλοκες απαιτήσεις. Τα σύγχρονα συστήματα ψύξης κινητήρα συμβάλλουν σημαντικά στη μείωση των εκπομπών ρύπων και της κατανάλωσης καυσίμου. Τα τελευταία χρόνια, οι λειτουργίες των συστημάτων ψύξης ολοένα και διευρύνονται. Οι απαιτήσεις για ακόμα περισσότερη απόδοση και οικονομία, αλλά και παράγοντες όπως το μεγαλύτερο ωφέλιμο φορτίο, η τεχνολογία στροβιλοσυμπιεστή, τα συστήματα θέρμανσης με σβηστό κινητήρα και το σύστημα κλιματισμού, έχουν αναβαθμίσει την κλασική ψύξη κινητήρα σε ένα πολυσύνθετο σύστημα. Για να είναι εφικτή η τήρηση των μελλοντικά ακόμα πιο αυστηρών διατάξεων για τις εκπομπές ρύπων, απαιτείται μια αύξηση της θερμοκρασίας λειτουργίας περ. κατά 10%. Μόνο με αυτόν τον τρόπο εξασφαλίζεται η βελτιστοποιημένη καύση. Οι υψηλότερες θερμοκρασίες απαιτούν ωστόσο και μεγαλύτερη ψυκτική ισχύ, ώστε ένας κινητήρας να μπορεί να επιτελεί το έργο του αξιόπιστα για πολλές χιλιάδες χιλιόμετρα. Αυτό εξηγεί γιατί τα ανταλλακτικά με ποιότητα πρώτου εξοπλισμού αποτελούν την πρώτη επιλογή στις εργασίες συντήρησης και επισκευής. Το σύστημα ψύξης κινητήρα αποτελείται από διάφορα εξαρτήματα. Πρόκειται για ένα ευαίσθητο σύστημα, όπου όλα τα εξαρτήματα λειτουργούν απόλυτα συντονισμένα μεταξύ τους υπό υψηλή θερμοκρασία και πίεση. Σε ένα καινούριο όχημα επιτυγχάνεται 100% συντονισμός μεταξύ όλων των συγκροτημάτων. Ο βαθμός απόδοσης και ασφάλειας που παρέχουν, μπορεί να διατηρηθεί μόνο με τη χρήση εξαρτημάτων με ποιότητα πρώτου εξοπλισμού. Σε αυτή την περίπτωση, η τεχνολογία, ο βαθμός απόδοσης, η προσαρμογή ακριβείας και η ποιότητα των υλικών εναρμονίζονται ιδανικά.

9

10 Το κύκλωμα ψυκτικού υγρού Το σύστημα ψύξης του κινητήρα προορίζεται για την ψύξη του κινητήρα, εξάγοντας θερμότητα προς τον αέρα του περιβάλλοντος. Συγχρόνως δημιουργείται θερμότητα με τη λειτουργία του κινητήρα που μπορεί να χρησιμοποιηθεί για τη θέρμανση του εσωτερικού χώρου του οχήματος. Το σύστημα ψύξης του κινητήρα και το σύστημα κλιματισμού αποτελούν χωριστά συστήματα, τα οποία όμως αλληλοεπηρεάζονται. Τα μεμονωμένα εξαρτήματα του κυκλώματος ψύξης συνδέονται μεταξύ τους με εύκαμπτες σωληνώσεις και σχηματίζουν έτσι ένα κλειστό σύστημα. Στο σύστημα κυκλοφορεί το ψυκτικό υγρό, που προωθείται με μία μηχανική ή ηλεκτρική αντλία. Η θερμότητα που δημιουργείται κατά την καύση του καυσίμου και μεταφέρεται στα εξαρτήματα του κινητήρα, αποδίδεται στο ψυκτικό υγρό. Με την κυκλοφορία απάγεται η θερμότητα στον εξωτερικό αέρα και έτσι κρυώνει το ψυκτικό υγρό. Ένας ή περισσότεροι ανεμιστήρες (μηχανικής ή ηλεκτρικής κίνησης) που μπορεί να είναι τοποθετημένοι μπροστά ή πίσω από το ψυγείο, υποστηρίζουν τη διαδικασία ψύξης. Αυτό πραγματοποιείται ιδιαίτερα σε αργή πορεία ή ακινητοποίηση του οχήματος. Για να διατηρηθεί σε σχετικά σταθερό επίπεδο η θερμοκρασία του ψυκτικού υγρού και του κινητήρα, ελέγχεται η ροή του ψυκτικού υγρού από έναν θερμοστάτη. 1 2

11 Ψυκτικό υγρό και αντιψυκτική προστασία Ερωτήσεις και απαντήσεις. Γιατί χρειάζεται το σύστημα ψύξης και το καλοκαίρι αντιψυκτικό και πρόσθετα; Το αντιψυκτικό δεν προστατεύει μόνο από τον παγετό, αλλά και από την υπερθέρμανση. Τα πρόσθετα προστατεύουν το σύστημα από επικαθίσεις αλάτων και διάβρωση. Ποια είναι η σωστή αναλογία ανάμειξης νερού και αντιψυκτικής προστασίας; Η ιδανική αναλογία ανάμειξης νερού : αντιψυκτικής προστασίας είναι 60 : 40 έως 50 : 50. Χρειάζεται το σύστημα ψύξης συντήρηση; Τα εξαρτήματα του συστήματος ψύξης και το ψυκτικό υγρό πρέπει να ελέγχονται τακτικά. 1 Ανεμιστήρας εσωτερικού χώρου 2 Εναλλάκτης θερμότητας εσωτερικού χώρου 3 Ηλεκτρική βαλβίδα θέρμανσης 4 Αντλία ψυκτικού υγρού 5 Μονάδα ρύθμισης ψυκτικού υγρού 6 Ανεμιστήρας ψυγείου 7 Ψυγείο ψυκτικού υγρού

12 Εγγυημένη ασφάλεια με κορυφαία ποιότητα από την Behr Hella Service. Ψυγείο ψυκτικού υγρού Το σημαντικότερο συστατικό στοιχείο μιας μονάδας ψύξης είναι το ψυγείο ψυκτικού υγρού. Αποτελείται από ένα συγκρότημα ψύξης και δοχείο νερού με όλες τις απαιτούμενες συνδέσεις και στοιχεία στερέωσης. Η θερμότητα που παράγεται από την καύση στον κινητήρα, απορροφάται από το ψυκτικό υγρό και προωθείται από το ψυγείο προς τον εξωτερικό αέρα. Τα ψυγεία ψυκτικού υγρού τοποθετούνται στη ροή αέρα του μπροστινού τμήματος του οχήματος. Ψυγείο αέρα υπερπλήρωσης Αύξηση της ισχύος σε όλη την περιοχή αριθμού στροφών, χαμηλή κατανάλωση καυσίμου, βελτιωμένη απόδοση κινητήρα, μείωση των εκπομπών, περιορισμός της θερμικής καταπόνησης του κινητήρα - υπάρχουν πάρα πολλοί λόγοι για την ψύξη του αέρα καύσης στους κινητήρες με υπερσυμπιεστή, με τη χρήση ψυγείων αέρα πλήρωσης. Συμπλέκτης Visco Ο συμπλέκτης Visco υλοποιεί τη μετάδοση ισχύος προς τη φτερωτή σε συνάρτηση με τη θερμοκρασία, επηρεάζοντας τον αριθμό στροφών της. Μέσω μη φθειρόμενου συστήματος τριβής υγρού μεταβιβάζεται η ροπή κίνησης στη φτερωτή, ο αριθμός στροφών της οποίας ρυθμίζεται αδιαβάθμητα ανάλογα με τις συνθήκες λειτουργίας. Στον ηλεκτρικό συμπλέκτη Visco η ρύθμιση γίνεται απευθείας από τους αισθητήρες. Με σύμφωνη με τις ανάγκες του συστήματος ψύξη βελτιστοποιείται το επίπεδο θερμοκρασίας του ψυκτικού υγρού, οι θόρυβοι του κινητήρα και η κατανάλωση του καύσιμου. Ανεμιστήρας Visco Για την απαγωγή θερμότητας στους κινητήρες επαγγελματικών οχημάτων και στους κινητήρες μεγάλου κυβισμού των επιβατικών οχημάτων, εκτός από τα αποδοτικά ψυγεία, απαιτούνται επίσης ανεμιστήρες και μηχανισμοί κίνησης ανεμιστήρων, οι οποίοι διαθέτουν με ιδιαίτερα αποδοτικό τρόπο τον αέρα ψύξης. Οι ανεμιστήρες Visco αποτελούνται από μια πτερωτή ανεμιστήρα και έναν συμπλέκτη Visco. Χρησιμοποιούνται σε κατά μήκος τοποθετημένους κινητήρες και τοποθετούνται στην κατεύθυνση κίνησης μπροστά από το ψυγείο. Εναλλάκτης θερμότητας εσωτερικού χώρου Ο εναλλάκτης θερμότητας εσωτερικού χώρου βρίσκεται στον εσωτερικό χώρο του οχήματος, κάτω από το ταμπλό. Το ρεύμα αέρα, το οποίο παράγει ο ανεμιστήρας εσωτερικού χώρου, διοχετεύεται μέσω του εναλλάκτη θερμότητας που διαπερνάται από ψυκτικό υγρό. Στη συνέχεια, ο αέρας που ζεσταίνεται από εδώ εισρέει στον εσωτερικό χώρο του οχήματος. Δοχείο διαστολής Το δοχείο διαστολής χρησιμεύει στη συλλογή του ψυκτικού υγρού που εξάγεται από το κύκλωμα ψυκτικού υγρού.

13 Η γκάμα προϊόντων της εταιρείας μας στην ψύξη κινητήρα. Ψυγείο επανακυκλοφορίας καυσαερίων Μία δυνατότητα ικανοποίησης των νέων οριακών τιμών EURO VI αναφορικά με την εκπομπή οξειδίου του αζώτου (NOx) είναι η ψυχόμενη επανακυκλοφορία καυσαερίων (AGR). Εδώ αφαιρείται ένα μέρος της κύριας ροής των καυσαερίων μεταξύ πολλαπλής εξαγωγής και στροβιλοσυμπιεστή καυσαερίων, ψύχεται σε έναν ειδικό εναλλάκτη θερμότητας (ψυγείο επανακυκλοφορίας καυσαερίων) και αναμειγνύεται πάλι με τον αέρα αναρρόφησης. Έτσι μειώνεται η θερμοκρασία καύσης στον κινητήρα και μειώνεται ο σχηματισμός οξειδίων του αζώτου. Ψυγείο λαδιού Το ψυγείο λαδιού κινητήρα/ψυγείο λαδιού κιβωτίου εξασφαλίζει σχεδόν σταθερό φάσμα θερμοκρασιών. Τα διαστήματα αλλαγής λαδιού επεκτείνονται και αυξάνεται η διάρκεια ζωής του κινητήρα. Το νεότερο μοντέλο του Οίκου Behr είναι ένας συμπαγές και αποδοτικότατο ψυγείο λαδιού με στοιβαζόμενους δίσκους. Επειδή δεν χρειάζεται περίβλημα ψυκτικού υγρού και κατασκευάζεται μόνο από αλουμίνιο, είναι ελαφρύ και δεν καταλαμβάνει πολύ χώρο. Ψυγείο λαδιού για υδροδυναμικό σύστημα επιβράδυνσης (Retarder) Τα υδροδυναμικά συστήματα επιβράδυνσης Retarder χρησιμοποιούνται σε οχήματα επαγγελματικής χρήσης για υποστήριξη του βασικού συστήματος πέδησης ως σχεδόν άφθαρτο υδροδυναμικό φρένο. Το ψυγείο λαδιού που αποτελείται αποκλειστικά από αλουμίνιο ή χάλυβα τοποθετείται πάνω στο Retarder και απάγει την κινητική ενέργεια που έχει μετατραπεί σε θερμότητα προς το κύκλωμα ψύξης του οχήματος. Ανεμιστήρας συμπυκνωτή/ψυγείου ψυκτικού υγρού Ένας ανεμιστήρας συμπυκνωτή ή ψυγείου ψυκτικού υγρού αποτελείται από έναν ηλεκτροκινητήρα με συνδεδεμένη φτερωτή. Τοποθετούνται πριν ή μετά τον συμπυκνωτή ή το ψυγείο. Μέσω της παραγόμενης ροής αέρα απάγουν τη θερμότητα του ψυκτικού μέσου κλιματισμού ή του ψυκτικού υγρού. Στα οχήματα με σύστημα κλιματισμού χρησιμοποιείται τις περισσότερες φορές ένας επιπρόσθετος ή πιο αποδοτικός ανεμιστήρας. Αντλίες νερού Κιτ αντλιών νερού Η αντλία νερού παίρνει μηχανική κίνηση, Εκτός από μεμονωμένες αντλίες νερού διοχετεύει το ψυκτικό υγρό μέσω του (ενδεχ. με δακτυλίους Ο ή άλλες τσιμούχες), κυκλώματος και αναπτύσσει την πίεση του προσφέρονται εύκολα στην τοποθέτηση κιτ, στα συστήματος. Στις περισσότερες περιπτώσεις, οποία περιλαμβάνονται και οδοντωτοί ιμάντες η αντλία νερού συνδέεται με τον μηχανισμό καθώς και - εφόσον χρειάζονται - εντατήρες, κίνησης μέσω ιμάντα. τροχαλίες αναστροφής και τροχαλίες οδήγησης, τσιμούχες και αποσβεστήρες. Περαιτέρω πληροφορίες μπορείτε να βρείτε στους καταλόγους της εταιρείας μας

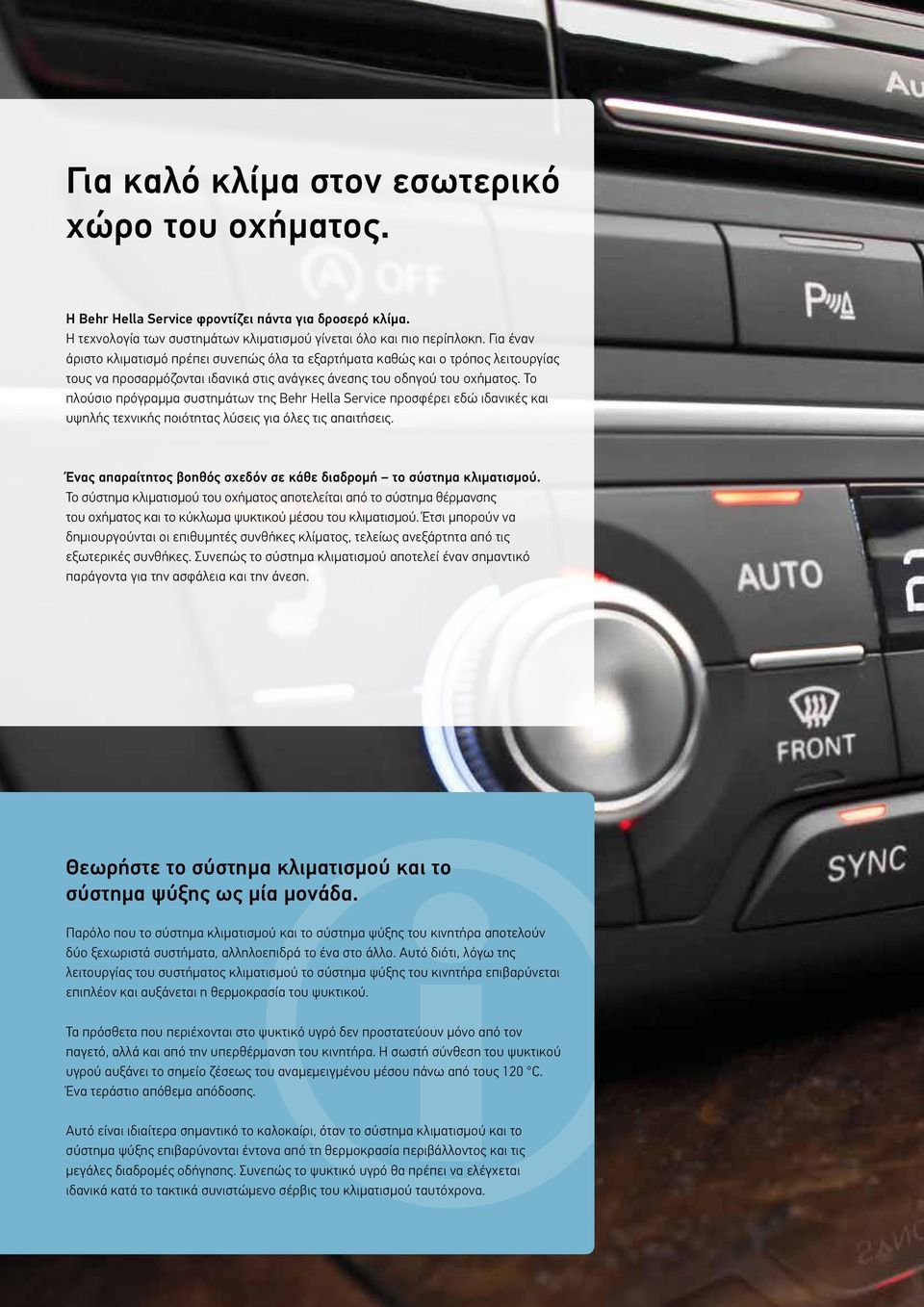

14 Για καλό κλίμα στον εσωτερικό χώρο του οχήματος. Η Behr Hella Service φροντίζει πάντα για δροσερό κλίμα. Η τεχνολογία των συστημάτων κλιματισμού γίνεται όλο και πιο περίπλοκη. Για έναν άριστο κλιματισμό πρέπει συνεπώς όλα τα εξαρτήματα καθώς και ο τρόπος λειτουργίας τους να προσαρμόζονται ιδανικά στις ανάγκες άνεσης του οδηγού του οχήματος. Το πλούσιο πρόγραμμα συστημάτων της Behr Hella Service προσφέρει εδώ ιδανικές και υψηλής τεχνικής ποιότητας λύσεις για όλες τις απαιτήσεις. Ένας απαραίτητος βοηθός σχεδόν σε κάθε διαδρομή το σύστημα κλιματισμού. Το σύστημα κλιματισμού του οχήματος αποτελείται από το σύστημα θέρμανσης του οχήματος και το κύκλωμα ψυκτικού μέσου του κλιματισμού. Έτσι μπορούν να δημιουργούνται οι επιθυμητές συνθήκες κλίματος, τελείως ανεξάρτητα από τις εξωτερικές συνθήκες. Συνεπώς το σύστημα κλιματισμού αποτελεί έναν σημαντικό παράγοντα για την ασφάλεια και την άνεση. Θεωρήστε το σύστημα κλιματισμού και το σύστημα ψύξης ως μία μονάδα. Παρόλο που το σύστημα κλιματισμού και το σύστημα ψύξης του κινητήρα αποτελούν δύο ξεχωριστά συστήματα, αλληλοεπιδρά το ένα στο άλλο. Αυτό διότι, λόγω της λειτουργίας του συστήματος κλιματισμού το σύστημα ψύξης του κινητήρα επιβαρύνεται επιπλέον και αυξάνεται η θερμοκρασία του ψυκτικού. Τα πρόσθετα που περιέχονται στο ψυκτικό υγρό δεν προστατεύουν μόνο από τον παγετό, αλλά και από την υπερθέρμανση του κινητήρα. Η σωστή σύνθεση του ψυκτικού υγρού αυξάνει το σημείο ζέσεως του αναμεμειγμένου μέσου πάνω από τους 120 C. Ένα τεράστιο απόθεμα απόδοσης. Αυτό είναι ιδιαίτερα σημαντικό το καλοκαίρι, όταν το σύστημα κλιματισμού και το σύστημα ψύξης επιβαρύνονται έντονα από τη θερμοκρασία περιβάλλοντος και τις μεγάλες διαδρομές οδήγησης. Συνεπώς το ψυκτικό υγρό θα πρέπει να ελέγχεται ιδανικά κατά το τακτικά συνιστώμενο σέρβις του κλιματισμού ταυτόχρονα.

15 14 15

16 Το κύκλωμα κλιματισμού Τα μεμονωμένα εξαρτήματα του κυκλώματος του ψυκτικού μέσου του κλιματισμού συνδέονται μεταξύ τους με εύκαμπτους σωλήνες και σχηματίζουν έτσι ένα κλειστό κύκλωμα. Στο σύστημα αυτό κυκλοφορεί το ψυκτικό μέσο κλιματισμού προωθούμενο από τον συμπιεστή. Το κύκλωμα αποτελείται από δύο τμήματα: - Το τμήμα μεταξύ του συμπιεστή και της βαλβίδας εκτόνωσης λέγεται πλευρά υψηλής πίεσης (κίτρινο/κόκκινο). - Η πλευρά μεταξύ της βαλβίδας εκτόνωσης και του συμπιεστή λέγεται πλευρά χαμηλής πίεσης (μπλε). Το αέριο ψυκτικό μέσο συμπυκνώνεται στον συμπιεστή και κατά συνέπεια θερμαίνεται πολύ. Πιέζεται υπό υψηλή πίεση μέσω του συμπυκνωτή. Ταυτόχρονα αφαιρείται η θερμότητα από το πολύ ζεσταμένο ψυκτικό μέσο με συνέπεια τη συμπύκνωσή του, δηλαδή τη μετατροπή του από αέριο σε υγρό. Ο ξηραντήρας φίλτρου, ο επόμενος σταθμός, διαχωρίζει από το πλέον υγρό ψυκτικό μέσο τους ρύπους και τον εγκλωβισμένο αέρα. Με αυτό τον τρόπο εξασφαλίζεται η αποτελεσματικότητα του συστήματος και προστατεύονται τα εξαρτήματα από βλάβες οφειλόμενες σε ρύπους

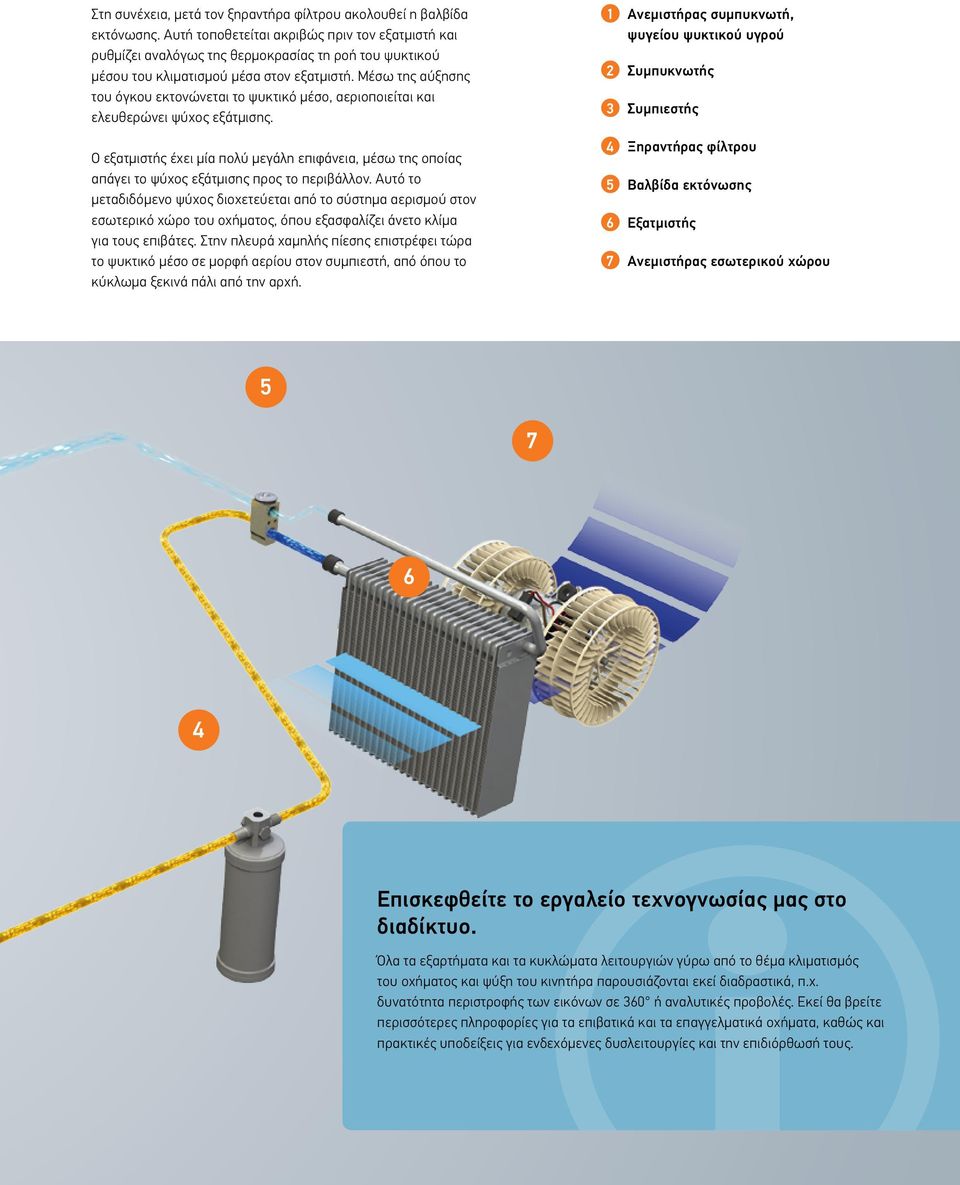

17 Στη συνέχεια, μετά τον ξηραντήρα φίλτρου ακολουθεί η βαλβίδα εκτόνωσης. Αυτή τοποθετείται ακριβώς πριν τον εξατμιστή και ρυθμίζει αναλόγως της θερμοκρασίας τη ροή του ψυκτικού μέσου του κλιματισμού μέσα στον εξατμιστή. Μέσω της αύξησης του όγκου εκτονώνεται το ψυκτικό μέσο, αεριοποιείται και ελευθερώνει ψύχος εξάτμισης. Ο εξατμιστής έχει μία πολύ μεγάλη επιφάνεια, μέσω της οποίας απάγει το ψύχος εξάτμισης προς το περιβάλλον. Αυτό το μεταδιδόμενο ψύχος διοχετεύεται από το σύστημα αερισμού στον εσωτερικό χώρο του οχήματος, όπου εξασφαλίζει άνετο κλίμα για τους επιβάτες. Στην πλευρά χαμηλής πίεσης επιστρέφει τώρα το ψυκτικό μέσο σε μορφή αερίου στον συμπιεστή, από όπου το κύκλωμα ξεκινά πάλι από την αρχή. 1 Ανεμιστήρας συμπυκνωτή, ψυγείου ψυκτικού υγρού 2 Συμπυκνωτής 3 Συμπιεστής 4 Ξηραντήρας φίλτρου 5 Βαλβίδα εκτόνωσης 6 Εξατμιστής 7 Ανεμιστήρας εσωτερικού χώρου Επισκεφθείτε το εργαλείο τεχνογνωσίας μας στο διαδίκτυο. Όλα τα εξαρτήματα και τα κυκλώματα λειτουργιών γύρω από το θέμα κλιματισμός του οχήματος και ψύξη του κινητήρα παρουσιάζονται εκεί διαδραστικά, π.χ. δυνατότητα περιστροφής των εικόνων σε 360 ή αναλυτικές προβολές. Εκεί θα βρείτε περισσότερες πληροφορίες για τα επιβατικά και τα επαγγελματικά οχήματα, καθώς και πρακτικές υποδείξεις για ενδεχόμενες δυσλειτουργίες και την επιδιόρθωσή τους

18 Η Behr Hella Service προσφέρει μία πλούσια γκάμα προϊόντων. Συμπιεστές Ο συμπιεστής κλιματισμού κινείται κατά κανόνα μέσω ενός τραπεζοειδούς ή πολυβέ ιμάντα από τον κινητήρα. Ο συμπιεστής συμπιέζει και προωθεί το ψυκτικό μέσο κλιματισμού στο σύστημα. Υπάρχουν διάφορες κατασκευές. Το ψυκτικό μέσο αναρροφάται και συμπιέζεται σε αέρια μορφή ερχόμενο από τον εξατμιστή με χαμηλή θερμοκρασία. Στη συνέχεια προωθείται με υψηλότερη θερμοκρασία και σε αέρια μορφή υπό υψηλή πίεση στον συμπυκνωτή. Ανάλογα με το μέγεθος του συστήματος πρέπει να προσαρμόζεται η διαστασιολόγηση του συμπιεστή. Για τη λίπανση, ο συμπιεστής πληρώνεται με ειδικό λάδι. Ένα μέρος του λαδιού κυκλοφορεί με το ψυκτικό μέσο στο σύστημα κλιματισμού. Η Behr Hella Service διαθέτει αποκλειστικά νέους συμπιεστές στην γκάμα. Έτσι δεν απαιτείται επιστροφή παλαιών εξαρτημάτων και διεκπεραίωση επιστροφής χρημάτων, όπως γίνεται συνήθως σε ανακατασκευασμένους συμπιεστές. Εξατμιστής Ο εξατμιστής χρησιμεύει στην εναλλαγή θερμότητας μεταξύ του αέρα που τον περιβάλλει και του ψυκτικού μέσου του κλιματισμού. Το υγρό ψυκτικό μέσο που τελεί υπό υψηλή πίεση ψεκάζεται μέσω της βαλβίδας εκτόνωσης ή της στραγγαλιστικής βαλβίδας μέσα στον εξατμιστή. Το ψυκτικό μέσο εκτονώνεται. Το ψύχος εξάτμισης που δημιουργείται με τον τρόπο αυτό, αποδίδεται μέσω της μεγάλης επιφάνειας του εξατμιστή στο περιβάλλον και οδηγείται με τον αέρα στον εσωτερικό χώρο του οχήματος. Ξηραντήρας φίλτρου Τα στοιχεία φίλτρου του συστήματος κλιματισμού καλούνται είτε ξηραντήρας φίλτρου, είτε συσσωρευτής, ανάλογα με το είδος της εγκατάστασης. Ο ξηραντήρας φίλτρου αφαιρεί τα ξένα σωματίδια και την υγρασία από το ψυκτικό μέσο του κλιματισμού. Συμπυκνωτές Ο συμπυκνωτής χρειάζεται για την ψύξη του ψυκτικού μέσου κλιματισμού που θερμαίνεται από τη συμπίεση στον συμπιεστή. Το πολύ θερμό αέριο ψυκτικό εισέρχεται στον συμπυκνωτή και μεταδίδει μέσω του αγωγού και των ελασμάτων τη θερμότητα στο περιβάλλον. Με την ψύξη μεταβάλλεται η κατάσταση του ψυκτικού από αέρια σε υγρή. Το πολύ θερμό αέριο ψυκτικό εισέρχεται στον συμπυκνωτή πάνω και μεταδίδει μέσω του αγωγού και των ελασμάτων τη θερμότητα στο περιβάλλον. Μέσω της ψύξης αφήνει το ψυκτικό μέσο τον συμπυκνωτή στην κάτω σύνδεση σε υγρή μορφή.

19 Η γκάμα προϊόντων της εταιρείας μας για τον κλιματισμό του οχήματος. Λάδια συμπιεστών συστημάτων κλιματισμού Το λάδι παίζει έναν σημαντικό ρόλο στο σύστημα του κλιματισμού: Ανεξάρτητα εάν χρησιμοποιείται κατά την αντικατάσταση του συμπιεστή ή τη συμπλήρωση λαδιού στο πλαίσιο του σέρβις του κλιματισμού. Όπως το αίμα στο ανθρώπινο σώμα, έτσι και το λάδι στο σύστημα κλιματισμού έχει "ζωτικά" καθήκοντα. Αποφασιστικό ρόλο για την ασφαλή και διαρκή λειτουργία του συστήματος παίζει όμως η χρήση λαδιού συμπιεστή υψηλής ποιότητας. Η χρήση λαδιών όχι καλής ποιότητας ή λάθος λαδιού θα έχει σαν συνέπεια όπως και για τον κινητήρα μεγαλύτερη φθορά, πρόωρη βλάβη και διακοπή λειτουργίας του συμπιεστή, καθώς και απώλεια της εγγύησης. Στο πρόγραμμά μας προσφέρουμε υψηλής ποιότητας ορυκτά και συνθετικά λάδια συμπιεστή (λάδια PAG, PAO και POE). Ανεμιστήρας Ο ανεμιστήρας φροντίζει για τον αερισμό του οχήματος. Φροντίζει για καθαρά τζάμια και ευχάριστο κλίμα στον εσωτερικό χώρο του οχήματος. Μία σημαντική προϋπόθεση για ασφάλεια και άνεση κατά την οδήγηση. Διακόπτης πίεσης και διακόπτης Οι διακόπτες πίεσης χρησιμεύουν στην προστασία του συστήματος κλιματισμού από βλάβες λόγω πολύ υψηλών ή πολύ χαμηλών πιέσεων. Υπάρχει διαφοροποίηση μεταξύ διακόπτη χαμηλής πίεσης, διακόπτη υψηλής πίεσης και διακόπτη Trinary. Ο διακόπτης Trinary περιέχει τον διακόπτη υψηλής πίεσης και τον διακόπτη χαμηλής πίεσης καθώς και μια πρόσθετη επαφή μεταγωγής για τον ανεμιστήρα συμπυκνωτή και τον ανεμιστήρα ψυγείου ψυκτικού υγρού. Βαλβίδες εκτόνωσης/στραγγαλιστικές βαλβίδες Η βαλβίδα εκτόνωσης είναι το διαχωριστικό σημείο μεταξύ πλευράς υψηλής και πλευράς χαμηλής πίεσης στο κύκλωμα ψύξης. Είναι συναρμολογημένη πριν από τον εξατμιστή. Για να επιτευχθεί η ιδανική απόδοση ψύξης στον εξατμιστή, ρυθμίζεται ανάλογα με τη θερμοκρασία η ροή του ψυκτικού μέσου κλιματισμού μέσω της βαλβίδας εκτόνωσης. Με αυτό τον τρόπο διασφαλίζεται μια πλήρη εξάτμιση του υγρού ψυκτικού μέσου, έτσι ώστε να καταλήγει μόνο αέριο ψυκτικό μέσο στον συμπιεστή. Οι βαλβίδες εκτόνωσης ενδέχεται να διαφέρουν μεταξύ τους στην κατασκευή. Περαιτέρω πληροφορίες μπορείτε να βρείτε στους καταλόγους της εταιρείας μας
