1 Αρθρωτές βιομηχανικές πόρτες οροφής με μόνωση Zertifizierung Baumuster geprüft A product of ALPHA Deuren International BV

2 Όλα σε ένα Μοντέρνα σχεδίαση κορυφαία ποιότητα άριστη λειτουργία μεγάλη ποικιλία χρωμάτων ιδανικές για όλους τους τύπους κτιρίων

3 Οι αρθρωτές βιομηχανικές πόρτες οροφής με μόνωση της STANDOOR HELLAS, είναι αποτέλεσμα σύγχρονου σχεδιασμού και προηγμένων τεχνικών παραγωγής και είναι εξαιρετικά ισχυρές και ανθεκτικές. Τα μεταλλικά τελειώματα* και οι μεταλλικές ενισχύσεις* των πάνελ είναι ικανού μεγέθους και σχεδιασμένα έτσι ώστε να μην είναι ορατά από την εξωτερική πλευρά της πόρτας. Με τη χρήση άνω προφίλ ανοδειωμένου αλουμινίου διαφόρων διαστάσεων, μπορούμε να επιτύχουμε το ακριβές απαιτούμενο ύψος φύλλου πόρτας. Όλα αυτά τα χαρακτηριστικά κάνουν τις πόρτες μας ποιοτικές και αξιόπιστες και συμβάλλουν στην καλαισθησία, στην εξοικονόμηση ενέργειας και στην ελαχιστοποίηση του κόστους συντήρησης του κτιρίου σας. Προσαρμόζονται απόλυτα στην αρχιτεκτονική του κτιρίου σας και συμμορφώνονται πλήρως με τις πιο σύγχρονες προδιαγραφές χρήσης και ασφάλειας. Οι βιομηχανικές πόρτες της STANDOOR HELLAS διατίθενται ως χειροκίνητες ή αυτόματες. * Tα τελειώματα και τα ειδικά προφίλ ενίσχυσης των πάνελ διατίθενται και σε αλουμίνιο. ISO8_GR_ indd 3

4 4

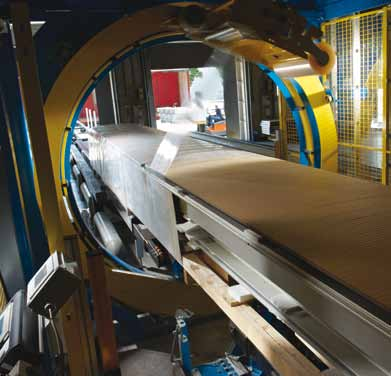

5 Πρωτοποριακές μέθοδοι παραγωγής και διαχείρισης Αποτελεσματικές και βιώσιμες λύσεις Ως πρωτοπόροι κατασκευαστές βιομηχανικών πορτών, συμμετέχουμε ενεργά στην εξέλιξη και κατασκευή μονωμένων αρθρωτών πορτών οροφής εδώ και πολλά χρόνια. Οι αρθρωτές βιομηχανικές πόρτες με μόνωση είναι αναγνωρισμένες ως ιδανικές, τόσο σχεδιαστικά όσο και λειτουργικά. Τα πάνελ και τα υπόλοιπα εξαρτήματα των πορτών κατασκευάζονται με πρωτοποριακές τεχνικές αυτοματοποιημένης παραγωγής, στις άρτια εξοπλισμένες εγκαταστάσεις μας. Όλα τα προϊόντα μας συνοδεύονται από πιστοποίηση TÜV NORD. 5

6 Bau muster Zertifizierung geprüft 6

7 Ασφάλεια και πιστοποίηση Οι προδιαγραφές του μέλλοντος σε πλήρη συμμόρφωση με την Ευρωπαϊκή Οδηγία ΕΝ Μια από τις προτεραιότητές μας, κατά το σχεδιασμό των πορτών, είναι η ασφάλεια κατά τη λειτουργία. Οι αρθρωτές πόρτες με μόνωση μπορούν επιπροσθέτως* να εξοπλιστούν με: σύστημα ασφάλειας θραύσης ελατηρίων (SBD) οδηγούς κύλισης ειδικά σχεδιασμένους ώστε να αποτρέπουν πιθανό εκτροχιασμό της πόρτας καθώς και τυχόν τραυματισμούς δακτύλων ειδικό μηχανισμό, ο οποίος αποτρέπει την πτώση της πόρτας σε περίπτωση θραύσης των συρματοσχοίνων της (CBD) σύστημα ελατηρίων στρέψεως για εξισορρόπηση του βάρους της πόρτας σε οποιαδήποτε θέση, για μέγιστη ευκολία λειτουργίας στην περίπτωση που αυτή είναι χειροκίνητη ειδικό σύστημα με τροχαλίες για τη σωστή οδήγηση των συρματοσχοίνων μέσα στους οδηγούς κύλισης, για την αποφυγή τυχόν τραυματισμού σύστημα ανίχνευσης εμποδίου κατά το κλείσιμο της πόρτας. Η κίνηση της πόρτας διακόπτεται μόλις εντοπισθεί εμπόδιο εύκολη χειροκίνητη ή άνετη αυτόματη λειτουργία Όλες οι αρθρωτές πόρτες οροφής με μόνωση συνοδεύονται από πιστοποίηση TÜV NORD. Όλες οι πόρτες μας περνούν από απαιτητικά test αντοχής. Πριν την αξιολόγησή τους από εξειδικευμένους μηχανικούς, οι πόρτες δοκιμών υπόκεινται σε ανοιγοκλεισίματα x * Ορισμένα από τα συστήματα ασφαλείας που αναφέρονται παραπάνω, διατίθενται με πρόσθετο κόστος. Κάθε πόρτα που κατασκευάζουμε συμμορφώνεται πλήρως με την Eυρωπαϊκή Oδηγία ΕΝ

8 8

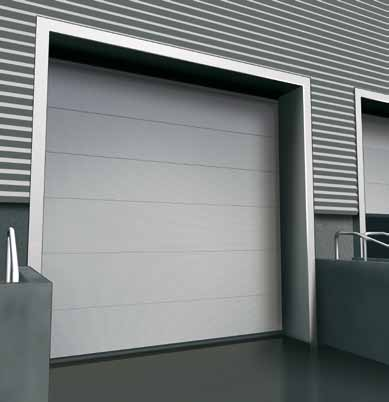

9 Πάνελ micro-rib Διαχρονική εμφάνιση Οι αρθρωτές πόρτες οροφής σε σχέδιο micro-rib είναι καλαίσθητες και ικανοποιούν τις απαιτήσεις των κτιρίων σύγχρονης αρχιτεκτονικής. Για την κατασκευή των αρθρωτών πορτών οροφής χρησιμοποιούμε πάνελ sandwich διπλού γαλβανισμένου ατσαλόφυλλου με ενδιάμεση πλήρωση πολυουρεθάνης υψηλής πυκνότητας. Ο αφρός πολυουρεθάνης που χρησιμοποιούμε δεν περιέχει CFC ή HCFC, συμβάλλοντας στην προστασία του περιβάλλοντος. Οι εμφανείς πλευρές των ατσαλόφυλλων είναι βαμμένες ηλεκτροστατικά με βαφή κορυφαίας ποιότητας. Υπάρχει η δυνατότητα βαφής σε μεγάλη ποικιλία χρωμάτων RAL. Το πάνελ micro-rib, πέρα από τη ξεχωριστή εμφάνιση, προσφέρει εξαιρετική ηχομόνωση και θερμομόνωση καθώς και υψηλή αντοχή σε οποιεσδήποτε καιρικές συνθήκες. 9

10 10

11 Χρωματολόγιο Σε αρμονία με τους χρωματισμούς του κτιρίου σας RAL 9010 RAL 9002 RAL 7044 Οι αρθρωτές πόρτες οροφής διατίθενται ως standard σε (12) χρώματα της κλίμακας RAL. Σε περίπτωση που κανένα από τα standard χρώματα που απεικονίζονται δεν ικανοποιούν τις απαιτήσεις σας, υπάρχει δυνατότητα βαφής σε οποιοδήποτε άλλο χρώμα RAL, με πρόσθετη χρέωση. RAL 9006 RAL 9007 RAL 7016 RAL 5010 RAL 5003 RAL 8014 RAL 1021 RAL 3000 RAL

12 12

13 Φεγγίτες και υαλοπίνακες Κορυφαία ποιότητα, υψηλή λειτουργική απόδοση και άριστη μόνωση Στις αρθρωτές πόρτες οροφής μπορούν να προσαρμοστούν φεγγίτες ή πλήρως διαφανή πάνελ, για φυσικό φως και ορατότητα. Ο συνήθης τύπος φεγγίτη είναι διπλού τοιχώματος, ορθογώνιος, με στρογγυλεμένες ή ορθές γωνίες. Υπάρχουν επίσης φεγγίτες με ύψος μόλις 150 χιλ. για λόγους ασφαλείας, καθώς και στρογγυλοί φεγγίτες για μοντέρνες αρχιτεκτονικές απαιτήσεις. Τέλος, διατίθενται και πλήρως διαφανή πάνελ, τα οποία αποτελούνται από προφίλ ανοδειωμένου αλουμινίου σε τμήματα όπου μπορεί να τοποθετηθεί μονό ή διπλό ακρυλικό φύλλο (διαθέσιμο και με εφέ αμμοβολής). Π x Y: 680 x 370 mm Π x Y: 663 x 345 mm, r=100 χιλ. Π x Y: 630 x 305 mm, r= 60 χιλ. Π x Y: 510 x 145 mm, r= 43 χιλ. Ø325 χιλ. 13

14 Φεγγίτες και διαφανή τμήματα 14

15 Σχεδίαση Δημιουργικά σχέδια φεγγιτών που τονίζουν την μοναδικότητα του κτιρίου σας Υψηλή αντιδιαρρηκτική ασφάλεια Αυξήστε την προστασία του χώρου σας με την τοποθέτηση φεγγιτών ασφαλείας μικρού ύψους 15

16 16

17 Πόρτα διέλευσης πεζών (Pass Door) Ανεμπόδιστη διέλευση και εξοικονόμηση ενέργειας Στις αρθρωτές βιομηχανικές πόρτες οροφής μπορεί να ενσωματωθεί πόρτα διέλευσης πεζών (γνωστή ως Pass Door) ή, εφ όσον υπάρχει διαθέσιμος χώρος, να κατασκευαστεί ξεχωριστή πόρτα με σταθερό πλαίσιο παραπλεύρως της αρθρωτής πόρτας. Με την τοποθέτηση πόρτας πεζών αποφεύγεται η άσκοπη λειτουργία της βιομηχανικής πόρτας. Οι ενσωματωμένες θυρίδες ανοίγουν πάντα προς τα έξω, με δυνατότητα επιλογής της φοράς ανοίγματος δεξιά ή αριστερά και κλείνουν αυτόματα μέσω της σούστας επαναφοράς που διαθέτουν. Διατίθενται, κατόπιν παραγγελίας, και με χαμηλότερο κατωκάσι (μόλις 13mm), εξασφαλίζοντας ασφαλή και απρόσκοπτη διέλευση πεζών. Με τη χρήση πόρτας πεζών η συχνότητα λειτουργίας της αρθρωτής βιομηχανικής πόρτας μειώνεται και έτσι επιτυγχάνεται άμεση εξοικονόμηση ενέργειας. Στην περίπτωση που η αρθρωτή πόρτα οροφής είναι ηλεκτροκίνητη η λειτουργία της δεν είναι δυνατή όσο το Pass Door είναι ανοιχτό, για λόγους ασφαλείας. Όπου είναι δυνατό θα πρέπει, από το αρχικό στάδιο σχεδιασμού του κτιρίου, να υπάρχει πρόβλεψη για επαρκείς διαστάσεις ανοιγμάτων για τοποθέτηση αρθρωτής πόρτας και πλαϊνής πόρτας πεζών. Για λόγους δομικής ακεραιότητας και μέγιστης ασφάλειας, είναι προτιμότερη η λύση της πλαϊνής πόρτας πεζών παραπλεύρως της αρθρωτής πόρτας από αυτή του ενσωματωμένου Pass Door. Αξεσουάρ: ενσωματωμένo Pass Door με χαμηλό κατωκάσι 17

18 18

19 Προστασία από τα καιρικά φαινόμενα Κατάλληλες για κάθε κλίμα Η εσωτερική και η εξωτερική επιφάνεια των πάνελ, χωρίζονται από αφρό πολυουρεθάνης υψηλής πυκνότητας προσφέροντας στην πόρτα εντυπωσιακές ιδιότητες θερμομόνωσης και ηχομόνωσης. Ο σχεδιασμός και τα υλικά κατασκευής των περιμετρικών ελαστικών στεγανοποίησης εμποδίζουν την εισχώρηση του νερού της βροχής και των ρευμάτων του αέρα από τα κενά μεταξύ του φύλλου της πόρτας και του οικοδομικού ανοίγματος. Τα ελαστικά στεγανοποίησης έχουν σχεδιαστεί ειδικά για να αντέχουν στην υπεριώδη ακτινοβολία του δυνατού ήλιου της χώρας μας. Με την προσθήκη ειδικών μεταλλικών οριζόντιων ενισχύσεων* εσωτερικά της πόρτας, εμποδίζεται η παραμόρφωση (βέλος κάμψης) των πάνελ ακόμα και σε συνθήκες υψηλών ανεμοπιέσεων. * Η πρόσθηκη των οριζόντιων ενισχύσεων εξαρτάται από τις διαστάσεις της πόρτας καθώς και τις εκάστοτε συνθήκες. 19

20 Λειτουργία και τρόποι χειρισμού Ευελιξία και χρηστικότητα Μπορείτε να επιλέξετε μεταξύ διαφορετικών τρόπων χειρισμού: αυτόματο, με βαρούλκο ή χειροκίνητο. Οι πόρτες μας είναι εξοπλισμένες με μηχανικά και ηλεκτρικά συστήματα ασφαλείας σύμφωνα με τις Eυρωπαϊκές Οδηγίες ΕΝ , ΕΝ και ΕΝ12604 και είναι απολύτως ασφαλείς και εύκολες στη χρήση Αυτοματισμός υψηλής ταχύτητας - το πρότυπο για τη διαχείριση σύγχρονων εγκαταστάσεων. Mε τη χρήση αυτοματισμού υψηλής ταχύτητας, έχουμε μεγαλύτερο εύρος εφαρμογών των αρθωτών πορτών. Με μικρότερο χρόνο ανοίγματος και κλεισίματος της πόρτας μειώνονται οι απώλειες ενέργειας και αυξάνεται ουσιαστικά η ταχύτητα διέλευσης. Ο αυτοματισμός διατίθεται με μπουτονιέρα χειρισμού ενώ υπάρχει δυνατότητα και τηλεχειρισμού. Ο ηλεκτρονικός πίνακας του αυτοματισμού διαθέτει λειτουργία αυξομείωσης της ταχύτητας (μαλακό ξεκίνημα σταμάτημα) μειώνοντας έτσι τις μηχανικές καταπονήσεις στο σκελετό της πόρτας και αυξάνοντας τη διάρκεια ζωής της. Ο αυτοματισμός αυτός είναι κατάλληλος για πόρτες έως 25m 2. Αυτοματισμός συμβατικής ταχύτητας με πλήρως αυτόματη λειτουργία O συγκεκριμένος αυτοματισμός είναι κατάλληλος για αρθρωτές πόρτες με πυκνή χρήση. Διαθέτει ενσωματωμένους τερματικούς διακόπτες, οι οποίοι ρυθμίζονται ηλεκτρονικά. Το κάτω ελαστικό στεγανοποίησης της πόρτας ενσωματώνει οπτικό σύστημα ασφαλείας με ζεύγος φωτοκυττάρων (πομπό-δέκτη). Όταν το κάτω ελαστικό έρθει σε επαφή με εμπόδιο κατά το κλείσιμο, παραμορφώνεται με αποτέλεσμα να διακόπτεται η δέσμη των φωτοκυττάρων που βρίσκεται μέσα σε αυτό. Έτσι, η πόρτα σταματά και ξανανοίγει. Ο αυτοματισμός μπορεί να λειτουργεί επιπροσθέτως με τηλεχειρισμό, μαγνητικό βρόγχο, ραντάρ κίνησης, ή με χρονικό αυτομάτου κλεισίματος. Ο αυτοματισμός αυτός είναι κατάλληλος για πόρτες έως 50m 2. 20

21 Συστήματα ασφαλείας Ηλεκτρικά Σύστημα συγκράτησης αναστροφής συρματοσχοίνων Συστήματα ανίχνευσης εμποδίων Σταθερά φωτοκύτταρα Μηχανικά Σύστημα χειροκίνησης στο μοτέρ Σύστημα ασφαλείας θραύσης ελατηρίων (SBD) Σύστημα ασφαλείας θραύσης συρματοσχοίνων (CBD) Aυτοματισμός με ημι-αυτόματη λειτουργία Ο αυτοματισμός με ημι-αυτόματη λειτουργία είναι η καταλληλότερη επιλογή για πόρτες που δεν έχουν πυκνή χρήση. Το άνοιγμα της πόρτας ενεργοποιείται πατώντας μια φορά το μπουτόν χειρισμού. Η πόρτα ανοίγει αυτόματα και σταματά μόλις φτάσει στους ηλεκτρονικά ρυθμιζόμενους τερματικούς διακόπτες. Για το κλείσιμο της πόρτας, απαιτείται το συνεχές πάτημα του μπουτόν κλεισίματος (λειτουργία dead-man) για λόγους ασφαλείας. Ο αυτοματισμός αυτός είναι κατάλληλος για πόρτες έως 50m 2. Λειτουργία με βαρούλκο και αλυσίδα (σχέση μετάδοσης 1:4) To βαρούλκο με αλυσίδα είναι κατάλληλο για πόρτες με λιγότερο πυκνή χρήση. Στο σύστημα περιλαμβάνεται ο εντατήρας αλυσίδας βαρούλκου, για μεγαλύτερη ευκολία στη χρήση και ασφάλεια. Αυτός ο τρόπος λειτουργίας είναι κατάλληλος για πόρτες μεσαίου μεγέθους έως 25m 2. Πλήρως χειροκίνητη λειτουργία Η χειροκίνητη λειτουργία είναι κατάλληλη για πόρτες με ελάχιστα ημερήσια ανοιγοκλεισίματα και με επιφάνεια έως 12m 2. Ενσωματωμένο οπτικό σύστημα ασφαλείας κάτω ελαστικού Η μέγιστη δύναμη ενεργοποίησης του συστήματος ορίζεται στην Eυρωπαϊκή Oδηγία ΕΝ Σύστημα προπορευόμενων φωτοκυττάρων ασφαλείας Διατίθεται σύστημα προπορευόμενων φωτοκυττάρων διπλής δέσμης, ως έξτρα αξεσουάρ, για την ανίχνευση εμποδίου και αναστροφή της κίνησης της πόρτας πριν καν έρθει αυτή σε επαφή με το εμπόδιο. 21

22 Οδηγοί κύλισης και εξαρτήματα Η λεπτομέρεια κάνει τη διαφορά Σύστημα οδηγών κύλισης Τα συστήματα οδηγών κύλισης που χρησιμοποιούνται στις πόρτες μας είναι μοναδικά από άποψη σχεδιασμού, υλικών κατασκευής και φινιρίσματος. Στο σχεδιασμό των οδηγών κύλισης πρωταρχικό μας μέλημα είναι η ασφάλεια, η ανθεκτικότητα και η αξιοπιστία. Η βελτίωση των συστημάτων αυτών μέσα από την πολύχρονη εμπειρία μας, είναι μια συνεχής διαδικασία, η οποία έχει ως αποτέλεσμα την κατασκευή λειτουργικών και ασφαλέστατων οδηγών κύλισης. Όλα τα συστήματα οδηγών κύλισης παράγονται από εμάς, χρησιμοποιώντας τις πιο προηγμένες τεχνικές. Όλα τα υλικά κατασκευής είναι γαλβανισμένα. Όλες οι ενώσεις είναι βιδωτές για μεγαλύτερη ευκολία στη συντήρηση και την επισκευή τους. Επιπλέον, τα υλικά που χρησιμοποιούνται στα πλαϊνά ράουλα οδήγησης των πορτών εξασφαλίζουν τη σωστή και αθόρυβη κύλισή τους. 22

23 lift mm mm max. 50 m 2 T450 max. 50 m 2 T400 hf CH mm 340 mm max. 22 m 2 T340 lift mm CH mm 240 mm max. 22 m 2 T240 max. 50 m 2 max. 28 m 2 T400 T500 max. 16 m 2 T500hF
