1 Ειδικά εργαλεία

2 Το περιεχόμενο του παρόντος φυλλαδίου δεν είναι νομικά δεσμευτικό και προορίζεται αποκλειστικά για ενημερωτικούς σκοπούς. Όπου είναι νομικά επιτρεπτό, η ευθύνη που φέρει η Schaeffler Automotive Aftermarket GmbH & Co. KG σχετικά με αυτό το φυλλάδιο, αποκλείεται. Copyright Schaeffler Automotive Aftermarket GmbH & Co. KG Δεκέμβριος 2014 Όλα τα δικαιώματα διατηρούνται. Δεν επιτρέπεται η αναπαραγωγή, η διανομή, η επικοινωνία, η δημόσια αναπαραγωγή ή άλλη δημοσίευση του παρόντος φυλλαδίου στο σύνολό του ή μέρος αυτού χωρίς προηγούμενη γραπτή έγκριση από την Schaeffler Automotive Aftermarket GmbH & Co. KG. 2

3 Περιεχόμενα Περιεχόμενα Κωδικός ανταλλακτικού Σελίδα 1 Ειδικά εργαλεία LuK Εργαλείο τοποθέτησης SAC Κεντραδόρος συμπλέκτη (23mm) Κεντραδόρος συμπλέκτη (26.5mm) Κεντραδόρος συμπλέκτη (28mm) Κεντραδόρος συμπλέκτη (32.5mm) Χιτώνιο κεντραρίσματος συμπλέκτη Ειδικά εργαλεία ΒΔΜ Ειδικό εργαλείο διπλού συμπλέκτη Συμπληρωματικό κιτ 2CT Βασικό κιτ εργαλείων 2CT Κιτ εργαλείων Volkswagen 2CT Κιτ εργαλείων Renault 2CT Εργαλείο επισκευής 2CT Επισκόπηση εφαρμογών κιτ εργαλείων 2CT 14 2 Ειδικά εργαλεία INA Κιτ εργαλείων OAP/OAD Σετ κλειδιών Άλεν εναλλάκτη Σετ κλειδιών Άλεν εναλλάκτη Σετ κλειδιών Άλεν εναλλάκτη Σετ κλειδιών Άλεν εναλλάκτη Σετ κλειδιών Άλεν εναλλάκτη Ειδικά εργαλεία FAG Ειδικό εργαλείο FAG για ελαφρά επαγγελματικά οχήματα Ειδικά εργαλεία Ruville Κιτ εργαλείων πίσω άξονα PSA Κιτ εργαλείων στρεπτικής ράβδου

4 1 Ειδικά εργαλεία LuK 1.1 Εργαλείο τοποθέτησης SAC Κωδικός ανταλλακτικού διαφορετικοί ελαστικοί δακτύλιοι για επέκταση των άσπρων στοιχείων τάνυσης/κεντραρίσματος (15-28 mm) για στήριξη του δίσκου συμπλέκτη Κεντραδόρος γενικής χρήσης με στοιχείο οδήγησης και τάνυσης 3 βιδωτοί κενταδόροι διαφόρων διαμέτρων (12 mm, 14 mm, και 15 mm) για ρουλεμάν οδήγησης Εξάρτημα πίεσης και άτρακτος με 3 ή 4 άκρα Χιτώνιο κεντραρίσματος (BMW) 4 μπουζόνια M6, M7 και M8 4 ραβδωτά παξιμάδια Κάλυμμα σπειρώματος για προστασία του εσωτερικού σπειρώματος 2 στοιχεία τάνυσης/κεντραρίσματος (12-28 mm) για τοποθέτηση ρουλεμάν οδήγησης και οπής στροφαλοφόρου 4 ειδικοί κενταδόροι (BMW) διαφόρων διαμέτρων και αντίστοιχη βίδα Γερμανικό κλειδί /εργαλείο απελευθέρωσης για προεντεταμένους συμπλέκτες (Audi, Seat, Skoda και VW) Η χρήση ενός ειδικού εργαλείου είναι απολύτως απαραίτητη για τη διασφάλιση της σωστής τοποθέτησης του αυτορυθμιζόμενου συμπλέκτη.δεν πρέπει να ασκούνται αντίθετες δυνάμεις κατά την τοποθέτηση ώστε να αποτρέπεται πρόωρη περιστροφή του ρυθμιστικού δακτυλίου στην πλάκα πίεσης συμπλέκτη. Αυτορυθμιζόμενος συμπλέκτης (SAC) Αρ. Παραγγελίας: Τεχνικές Πληροφορίες: Αντικατάσταση προϊόντος SAC Κιτ εργαλείων με με πρόσθετο περιεχόμενο, LuK 0016 Βίντεο: Βίντεο τοποθέτησης αυτορυθμιζόμενου συμπλέκτη LuK (SAC) 4

5 1.1.1 Κεντραδόρος συμπλέκτη (23mm) Κωδικός ανταλλακτικού Κεντραδόρος συμπλέκτη Κεντραδόρος συμπλέκτη Ø 23mm για μοντέλα BMW που είναι εξοπλισμένα με προεντεταμένη πλάκα πίεσης συμπλέκτη SAC. Αυτορυθμιζόμενος συμπλέκτης (SAC) Αρ. Παραγγελίας: Κεντραδόρος συμπλέκτη (26.5mm) Κωδικός ανταλλακτικού Κεντραδόρος συμπλέκτη Κεντραδόρος συμπλέκτη Ø 26.5mm για μοντέλα BMW/Audi που είναι εξοπλισμένα με προεντεταμένη πλάκα πίεσης συμπλέκτη SAC. Αυτορυθμιζόμενος συμπλέκτης (SAC) Αρ. Παραγγελίας: Κεντραδόρος συμπλέκτη 28mm Κωδικός ανταλλακτικού Κεντραδόρος συμπλέκτη Κεντραδόρος συμπλέκτη Ø 28mm για μοντέλα BMW που είναι εξοπλισμένα με προεντεταμένη πλάκα πίεσης συμπλέκτη SAC. Αυτορυθμιζόμενος συμπλέκτης (SAC) Αρ. Παραγγελίας:

6 1.1.4 Κεντραδόρος συμπλέκτη 32.5mm Κωδικός ανταλλακτικού Κεντραδόρος συμπλέκτη Κεντραδόρος συμπλέκτη Ø 32.5mm για μοντέλα BMW που είναι εξοπλισμένα με προεντεταμένη πλάκα πίεσης συμπλέκτη SAC. Αυτορυθμιζόμενος συμπλέκτης (SAC) Αρ. Παραγγελίας: Χιτώνιο κεντραρίσματος συμπλέκτη Κωδικός ανταλλακτικού Χιτώνιο κεντραρίσματος με βίδα Για κεντράρισμα του δίσκου συμπλέκτη σε εφαρμογές BMW όπου το ρουλεμάν οδήγησης είναι τοποθετημένο στον πρωτεύοντα άξονα, π.χ. σε μοντέλα εξοπλισμένα με κινητήρες N54 ή N55. Αυτορυθμιζόμενος συμπλέκτης (SAC) Αρ. Παραγγελίας:

7 1.2 Ειδικά εργαλεία ΒΔΜ Κωδικός ανταλλακτικού Βάση DTI Ράβδος με αυλακώσεις 4 αποστάτες συνδέσμων οδοντωτού δακτυλίου 6 προσαρμογείς Ράβδος ασφάλισης οργάνου μέτρησης μοιρών Δείκτης DTI Όργανο μέτρησης μοιρών 2 σύνδεσμοι ασφάλισης οδοντωτού δακτυλίου DVD με οδηγίες Το ειδικό εργαλείο DMF LuK σας επιτρέπει να διεξάγετε τις πιο σημαντικές μετρήσεις τζόγο και ακτινική γωνία- σε περιβάλλον συνεργείου. Τεχνικό φυλλάδιο βολάν διπλής μάζας Αρ. Παραγγελίας:

8 1.3 Ειδικό εργαλείο διπλού ξηρού συμπλέκτη Κωδικός ανταλλακτικού Καλίμπρα ρύθμισης για μικρόμετρο 3 άγκιστρα 3 εξαρτήματα πίεσης Γωνιακή τσιμπίδα 5 βύσματα Καλίμπρα DTI με βάση Μαγνήτης 2 άγκιστρα έλξης DVD με οδηγίες συναρμολόγησης/ αποσυναρμολόγησης και εκπαιδευτικό βίντεο Εγκάρσια δοκός με άξονα και εξάρτημα πίεσης 3 βίδες με κεφάλι 3 βίδες με σπείρωμα M10, μήκους 101mm 3 βίδες με σπείρωμα M10, μήκους 161mm Δακτύλιος στήριξης για αφαίρεση Κουζινέτο πίεσης για τοποθέτηση Μικρόμετρο 32.92mm Μικρόμετρο 48.63mm Βάρος 3.5 kg Ειδικό εργαλείο για επαγγελματική αφαίρεση και τοποθέτηση του διπλού ξηρού συμπλέκτη στο πρώτης γενιάς 7τάχυτο κιβώτιο 0AM που είναι τοποθετημένο στα μοντέλα Audi, Skoda, Seat και VW (κατασκευή μέχρι ). Σημείωση: Αυτό το ειδικό εργαλείο αντικαταστάθηκε από τα αρθρωτά κιτ εργαλείων (βασικό) και (VW).Το συμπληρωματικό κιτ εργαλείων το κάνει συμβατό με το νέο αρθρωτό σύστημα κιτ εργαλείων. Λύση επισκευής LuK για διπλούς ξηρούς συμπλέκτες, 7τάχυτο κιβώτιο 0AM στα μοντέλα Audi, Seat, Skoda και Volkswagen* Αρ. Παραγγελίας: Βίντεο: Αφαίρεση/συναρμολόγηση διπλού συμπλέκτη σε ένα 7τάχυτο κιβώτιο 0AM στα μοντέλα Audi, Seat, Skoda και Volkswagen* DVD: LuK RepSet 2CT, 7τάχυτο κιβώτιο 0AM σε Audi, Seat, Skoda και Volkswagen* Αρ. Παραγγελίας: Φυλλάδιο, βίντεο, 7 γλώσσες 8 * Σημείωση:Το φυλλάδιο, το βίντεο και το DVD έχουν ενημερωθεί ώστε να αντικατοπτρίσουν το νέο αρθρωτό σύστημα κιτ εργαλείων.

9 1.4 Συμπληρωματικό κιτ εργαλείων 2CT Κωδικός ανταλλακτικού Βάση κιβωτίου με ρύθμιση ύψους 2 βύσματα για ανοίγματα διαφορικού Ειδικό διπλό κλειδί Διάσταση ρύθμισης mm (2 η γενιά, K2) Διάσταση ρύθμισης mm (2 η γενιά, K1) Εργαλείο επισκευής ΒΔΜ Κλειδί απασφάλισης DVD με οδηγίες συναρμολόγησης/ αποσυναρμολόγησης και εκπαιδευτικό βίντεο Το προηγούμενο ειδικό εργαλείο διπλού συμπλέκτη LuK (αρ. ανταλλακτικού ) μπορεί να προσαρμοστεί στη νέα γκάμα αρθρωτών συστημάτων εργαλείων με το συμπληρωματικό κιτ εργαλείων (αρ. ανταλλακτικού ). Το συνδυαστικό περιεχόμενο και των δύο κιτ εργαλείων είναι ίδιο με τα περιεχόμενα του βασικού κιτ εργαλείων και του κιτ εργαλείων Volkswagen. Φυλλάδια: Λύση επισκευής LuK για διπλούς ξηρούς συμπλέκτες, Audi, Seat, Skoda, Volkswagen, 7τάχυτο κιβώτιο 0AM Αρ. Παραγγελίας: Λύση επισκευής LuK για διπλούς ξηρούς συμπλέκτες, 6τάχυτο κιβώτιο DC4 Renault Αρ. Παραγγελίας: Βίντεο: Αφαίρεση/συναρμολόγηση διπλού συμπλέκτη σε Audi, Seat, Skoda, Volkswagen, 7τάχυτο κιβώτιο 0AM 2 ης γενιάς 9 Φυλλάδια: Ο διπλός ξηρός συμπλέκτης, τεχνολογία/ ειδικά εργαλεία Αρ. Παραγγελίας: Αφαίρεση/τοποθέτηση διπλού συμπλέκτη σε 6τάχυτο κιβώτιο DC4 Renault DVD: LuK RepSet 2CT Αρ. Παραγγελίας: Φυλλάδια, βίντεο, 2 γλώσσες

10 1.5 Βασικό κιτ εργαλείων 2CT Κωδικός ανταλλακτικού Εξολκέας με άτρακτο και εξάρτημα πίεσης 3 πεταλούδες 3 M10 βίδες με σπείρωμα μήκους 100 mm 3 M10 βίδες με σπείρωμα μήκους 160 mm Γωνιακή τσιμπίδα Μαγνήτης Βάση κιβωτίου με ρύθμιση ύψους 2 βύσματα για οπές κινητήριου άξονα Εργαλείο επισκευής ΒΔΜ Κλειδί απασφάλισης Ειδικό διπλό κλειδί DVD με οδηγίες συναρμολόγησης/ αποσυναρμολόγησης και εκπαιδευτικό βίντεο 10 Το βασικό κιτ εργαλείων διαμορφώνει τη βάση για το αρθρωτό σύστημα εργαλείων. Περιλαμβάνει αυτά τα εργαλεία που χρειάζονται κατά κανόνα για όλες τις επισκευές στους διπλούς συμπλέκτες. Μαζί με το κιτ εργαλείων για οχήματα, αποτελούν ένα ολοκληρωμένο κιτ για επαγγελματικές επισκευές. Βασίζεται σε όλα τα συστήματα διπλού ξηρού συμπλέκτη που διατίθενται προς το παρόν από την LuK. Φυλλάδια: Ο διπλός ξηρός συμπλέκτης, τεχνολογία/ ειδικά εργαλεία Αρ. Παραγγελίας: Λύση επισκευής LuK για διπλούς ξηρούς συμπλέκτες, Audi, Seat, Skoda, Volkswagen, 7τάχυτο κιβώτιο 0AM Αρ. Παραγγελίας: Λύση επισκευής LuK για διπλούς ξηρούς συμπλέκτες, 6τάχυτο κιβώτιο DC4 Renault Αρ. Παραγγελίας: Βίντεο: Αφαίρεση/συναρμολόγηση διπλού συμπλέκτη, Audi, Seat, Skoda, Volkswagen, 7τάχυτο κιβώτιο 0AM, 1 η γενιά Αφαίρεση/συναρμολόγηση διπλού συμπλέκτη, Audi, Seat, Skoda, Volkswagen, 7τάχυτο κιβώτιο 0AM, 2 η γενιά Αφαίρεση/τοποθέτηση διπλού συμπλέκτη σε 6τάχυτο κιβώτιο DC4 Renault DVD: LuK RepSet 2CT Αρ. Παραγγελίας: Φυλλάδια, βίντεο, 2 γλώσσες

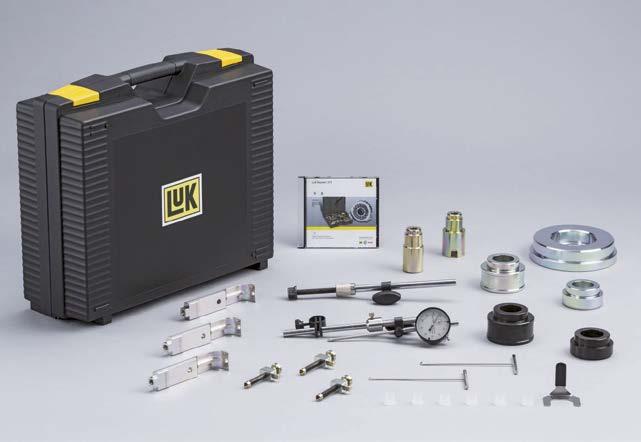

11 1.6 Κιτ εργαλείων Volkswagen 2CT Κωδικός ανταλλακτικού Μετρητικό ρολόι με τρίποδο Καλίμπρα αναφοράς mm (1 η γενιά, K2) Καλίμπρα αναφοράς mm (1 η γενιά, K1) Καλίμπρα αναφοράς mm (2 η γενιά, K2) Καλίμπρα αναφοράς mm (2 η γενιά, K1) 3 εξαρτήματα πίεσης Χιτώνιο στήριξης για αποσυναρμολόγηση Κουζινέτο πίεσης για τοποθέτηση 6 βύσματα 3 άγκιστρα Καλίμπρα ρύθμισης για την καλίμπρα αναφοράς 2 άγκιστρα έλξης Βάρος 3.5 kg DVD με οδηγίες συναρμολόγησης/ αποσυναρμολόγησης και εκπαιδευτικό βίντεο 11 Αυτό το ειδικό για το όχημα κιτ εργαλείων πρέπει να συνδυάζεται με το βασικό κιτ εργαλείων.μπορεί να χρησιμοποιηθεί για την αποσυναρμολόγηση, τη συναρμολόγηση και τη ρύθμιση και των διπλών ξηρών συμπλεκτών πρώτης γενιάς (μέχρι Μάιο 2011) και των διπλών ξηρών συμπλεκτών δεύτερης γενιάς (από Ιούνιο 2011) σε οχήματα κατασκευασμένα από την Audi, Seat, Škoda και Volkswagen με κιβώτιο ΟΑΜ. Φυλλάδια: Ο διπλός ξηρός συμπλέκτης, τεχνολογία/ ειδικά εργαλεία Αρ. Παραγγελίας: Φυλλάδια: Λύση επισκευής LuK για διπλούς ξηρούς συμπλέκτες, Audi, Seat, Skoda, Volkswagen, 7τάχυτο κιβώτιο 0AM Αρ. Παραγγελίας: Βίντεο: Αφαίρεση/συναρμολόγηση διπλού συμπλέκτη σε Audi, Seat, Skoda, Volkswagen, 7τάχυτο κιβώτιο 0AM 1 ης γενιάς Αφαίρεση/συναρμολόγηση διπλού συμπλέκτη σε Audi, Seat, Skoda, Volkswagen, 7τάχυτο κιβώτιο 0AM 2 ης γενιάς DVD: LuK RepSet 2CT Αρ. Παραγγελίας: Φυλλάδια, βίντεο, 2 γλώσσες

12 1.7 Κιτ εργαλείων Renault 2CT Κωδικός ανταλλακτικού άγκιστρα Κουζινέτο πίεσης για τοποθέτηση Χιτώνιο στήριξης για αποσυναρμολόγηση Εξάρτημα ασφάλισης DVD με οδηγίες συναρμολόγησης/ αποσυναρμολόγησης και εκπαιδευτικό βίντεο Αυτό το κιτ εργαλείων περιλαμβάνει όλα τα εργαλεία που απαιτούνται για τη διεξαγωγή επαγγελματικών επισκευών στον διπλό ξηρό συμπλέκτη ενός οχήματος Renault (6τάχυτο κιβώτιο DC4). Πρέπει να χρησιμοποιείται σε συνδυασμό με το βασικό κιτ εργαλείων. Φυλλάδια: Ο διπλός ξηρός συμπλέκτης, τεχνολογία/ ειδικά εργαλεία Αρ. Παραγγελίας: Λύση επισκευής LuK για διπλούς ξηρούς συμπλέκτες, 6τάχυτο κιβώτιο DC4 Renault Αρ. Παραγγελίας: Βίντεο: Αφαίρεση/τοποθέτηση διπλού συμπλέκτη σε 6τάχυτο κιβώτιο DC4 Renault DVD: LuK RepSet 2CT Αρ. Παραγγελίας: Φυλλάδια, βίντεο, 2 γλώσσες 12

13 1.8 Κιτ εργαλείων επισκευής 2CT Κωδικός ανταλλακτικού Βασική πλάκα με άξονα Παξιμάδι πίεσης Προσαρμογέας 2 πείροι στερέωσης 2 ραβδωτά παξιμάδια Εξάρτημα πίεσης K2, Ø 115 mm Εξάρτημα πίεσης K2, Ø 131 mm Δακτύλιος πίεσης K1, Ø 85 mm Δακτύλιος πίεσης K1, Ø 105 mm Δακτύλιος επαναφοράς Κ1 Δακτύλιος επαναφοράς K2 3 εξαρτήματα στερέωσης Κ1 DVD με οδηγίες συναρμολόγησης/ αποσυναρμολόγησης και εκπαιδευτικό βίντεο Οι νέοι διπλοί συμπλέκτες για οχήματα Renault με κιβώτιο DC4 και για οχήματα Ford με κιβώτιο DPS6 τοποθετούνται κατά κανόνα μαζί με ασφάλεια μεταφοράς. Αυτό σημαίνει ότι δεν χρειάζονται επιπρόσθετες εργασίες πριν τη συναρμολόγηση. Η ασφάλεια μεταφοράς πρέπει να επιστρέφει στη θέση της, αν ο διπλός συμπλέκτης χρησιμοποιηθεί ξανά μετά την αποσυναρμολόγηση, π.χ. επειδή πραγματοποιήθηκε εργασία στις στεγανοποιήσεις κιβωτίου. Για τη συγκεκριμένη εργασία πρέπει να χρησιμοποιείται το κιτ εργαλείων επισκευής (αρ. ανταλλακτικού ). Φυλλάδια: Ο διπλός ξηρός συμπλέκτης, τεχνολογία/ ειδικά εργαλεία Αρ. Παραγγελίας: Λύση επισκευής LuK για διπλούς ξηρούς συμπλέκτες, 6τάχυτο κιβώτιο DC4 Renault Αρ. Παραγγελίας: Βίντεο: Επισκευή ασφάλειας μεταφοράς, 6τάχυτο κιβώτιο DC4 Renault DVD: LuK RepSet 2CT Αρ. Παραγγελίας: Φυλλάδια, βίντεο, 2 γλώσσες 13

14 1.9 Επισκόπηση εφαρμογών κιτ εργαλείων 2CT Ο παρακάτω πίνακας παρουσιάζει τα κιτ εργαλείων που πρέπει να συνδυάζονται, αν δεν διατίθεται προς το παρόν ειδικό εργαλείο LuK. Εφαρμογή Audi, SEAT, Škoda, VW 1 η γενιά Audi, SEAT, Škoda, VW 2 η γενιά Renault Βασικό κιτ εργαλείων Κωδικός ανταλλακτικού X X X Κιτ εργαλείων Κιτ εργαλείων Volkswagen Κωδικός ανταλλακτικού X X Κιτ εργαλείων Renault Κωδικός ανταλλακτικού X Αυτός ο πίνακας παρουσιάζει τον τρόπο που συνδυάζονται τα συστήματα εργαλείων, αν διατίθεται ήδη το ειδικό εργαλείο διπλού συμπλέκτη LuK με αρ. ανταλλακτικού Εφαρμογή Audi, SEAT, Škoda, VW 1 η γενιά Audi, SEAT, Škoda, VW 2 η γενιά Renault Προηγούμενο ειδικό εργαλείο LuK Κωδικός ανταλλακτικού X X X Κιτ εργαλείων Συμπληρωματικό κιτ εργαλείων Κωδικός ανταλλακτικού X X Κιτ εργαλείων Renault Κωδικός ανταλλακτικού X Αν αποσυναρμολογηθεί ένας διπλός συμπλέκτης Ford ή Renault που χρησιμοποιείται ήδη, οι ασφάλειες μεταφοράς πρέπει να επισκευάζονται μέσω του ειδικού εργαλείου. Εφαρμογή Audi, SEAT, Škoda, VW 1 η γενιά Audi, SEAT, Škoda, VW 2 η γενιά Renault Κιτ εργαλείων Κιτ εργαλείων επαναρύθμισης Κωδικός ανταλλακτικού X 14

15 2 Ειδικά εργαλεία INA 2.1 Κιτ εργαλείων OAP/OAD Κωδικός ανταλλακτικού x20 Προσαρμογέας πολλαπλών σημείων με 33 δόντια, A/F 21mm Εξαγωνικός αντάπτορας, A/F 21/28mm Μύτη Torx με εξαγωνική υποδοχή TX50, A/F 12mm, μήκους 53mm Εξαγωνική μύτη με εσωτερική εξαγωνική υποδοχή A/F 10mm, μήκους 40mm Μύτη πολλαπλών σημείων με εξαγωνική υποδοχή XZN M10, A/F 12mm, μήκους 53mm Προσαρμογέας με 3 βίδες, A/F 21mm Εξαγωνικός αντάπτορας, A/F 17/21mm Μύτες πολύσφηνου με υποδοχή ½ ίντσας, XZN M10, μήκους 73mm Μύτη πολλαπλών σημείων με προσαρμογέα πολλαπλών σημείων, 12x14 (31 δόντια, A/F 21mm) και υποδοχή ½ ίντσας, XZN M10, μήκους 75mm Μύτη πολλαπλών σημείων με υποδοχή ½ ίντσας, XZN M10, μήκους 103mm 15 Μύτη Torx με προσαρμογέα πολλαπλών σημείων, 12x14, (31 δόντια, A/F 21mm) και υποδοχή ½ ίντσας, TX50, μήκους 75mm Μύτη Torx με υποδοχή ½ ίντσας, TX50 M10, μήκους 73mm Εξαγωνική μύτη 8mm με εξαγωνική υποδοχή, A/F 13mm, μήκους 64mm Εξαγωνική μύτη 10mm με εξαγωνική υποδοχή, A/F 13mm, μήκους 64mm Για αφαίρεση και τοποθέτηση τροχαλιών δυναμό με καστάνια. Εξαρτήματα χρονισμού με ιμάντα Αρ. Παραγγελίας: Τεχνικές πληροφορίες: Κιτ εργαλείων OAP/OAD, INA 0111

16 2.1.1 Σετ κλειδιών Άλεν για εναλλάκτες * Κωδικός ανταλλακτικού Μύτη πολλαπλών σημείων με προσαρμογέα, (33 δόντια, A/F 21mm) και υποδοχή ½ ίντσας, XZN M10, μήκους 125mm Εξαρτήματα χρονισμού με ιμάντα Αρ. Παραγγελίας: Για αφαίρεση και τοποθέτηση τροχαλιών δυναμό με καστάνια. * περιλαμβάνεται επίσης στο κιτ εργαλείων OAP/OAD Σετ κλειδιών Άλεν για εναλλάκτες * Κωδικός ανταλλακτικού Εξαγωνικός προσαρμογέας, A/F 21/28mm, μύτη πολλαπλών σημείων με εξαγωνική υποδοχή, XZN M10, A/F 12mm, μήκους 64mm Εξαρτήματα χρονισμού με ιμάντα Αρ. Παραγγελίας: Για αφαίρεση και τοποθέτηση τροχαλιών δυναμό με καστάνια. * περιλαμβάνεται επίσης στο κιτ εργαλείων OAP/OAD Σετ κλειδιών Άλεν για εναλλάκτες * Κωδικός ανταλλακτικού Εξαγωνική μύτη με εσωτερική εξαγωνική υποδοχή, A/F 10mm, μήκους 40mm, προσαρμογέας πολλαπλών σημείων 17x20 με 33 δόντια, A/F 21mm Εξαρτήματα χρονισμού με ιμάντα Αρ. Παραγγελίας: Για αφαίρεση και τοποθέτηση τροχαλιών δυναμό με καστάνια. * περιλαμβάνεται επίσης στο κιτ εργαλείων OAP/OAD

17 2.1.4 Σετ κλειδιών Άλεν για εναλλάκτες * Κωδικός ανταλλακτικού Μύτη πολλαπλών σημείων με εξαγωνική υποδοχή, XZN M10, A/F 12mm, μήκους 53mm, προσαρμογέας πολλαπλών σημείων 17x20 με 33 δόντια, A/F 21mm Εξαρτήματα χρονισμού με ιμάντα Αρ. Παραγγελίας: Για αφαίρεση και τοποθέτηση τροχαλιών δυναμό με καστάνια. * περιλαμβάνεται επίσης στο κιτ εργαλείων OAP/OAD Σετ κλειδιών Άλεν για εναλλάκτες * Κωδικός ανταλλακτικού Μύτη Torx με εξαγωνική υποδοχή, TX50, A/F 12mm, μήκους 53mm, προσαρμογέας πολλαπλών σημείων 17x20 με 33 δόντια, A/F 21mm Εξαρτήματα χρονισμού με ιμάντα Αρ. Παραγγελίας: Για αφαίρεση και τοποθέτηση τροχαλιών δυναμό με καστάνια. * περιλαμβάνεται επίσης στο κιτ εργαλείων OAP/OAD

18 3 Ειδικά εργαλεία FAG 3.1 Ειδικό εργαλείο FAG για ελαφρά επαγγελματικά οχήματα Κωδικός ανταλλακτικού Βάση στήριξης Πλάκα εξαγωγής/τοποθέτησης με γέφυρα (ρουλεμάν ø 96 mm Mercedes-Benz Sprinter & VW Crafter Πλάκα κλεισίματος (ρουλεμάν ø 96mm) Πλάκα εξαγωγής/τοποθέτησης (ρουλεμάν ø 92 mm) χωρίς πλάκα κλεισίματος Πλάκα κλεισίματος (ρουλεμάν ø 92mm) 3 κοχλίες με ροζέττα M14 x πείροι συγκράτησης με O-ring Υδραυλικός κύλινδρος 17t Προσαρμογέας 2 1/4-14 UNS εως M42 x 2 Άξονας εξαγωγής/τοποθέτησης M20 x 600 mm Παξιμάδι πίεσης με οδηγό (χωρίς O-ring) 2 ράβδοι συγκράτησης 275 mm Ράβδος συγκράτησης με κάθετη τρύπα Βίδα με κώνο M16 x 1.5 x 80 4 ροδέλες ø 19 mm 3 παξιμάδια Μ18 2 βίδες άλεν M14 x 70 Τραβέρσα ενίσχυσης 196 mm Τραβέρσα ενίσχυσης 140 mm Βραχίονας συγκράτησης άκρου DVD με οδηγίες εξαγωγής/ τοποθέτησης Αφαίρεση/συναρμολόγηση μπροστινού ρουλεμάν τροχού σε Mercedes-Benz Sprinter, Vito, Viano και VW Crafter, με μπροστινή κίνηση. Λύση Επισκευής Ρουλεμάν Τροχού FAG για Ελαφρά Επαγγελματικά Αρ. Παραγγελίας: Τεχνικές πληροφορίες: Λύση επισκευής ρουλεμάν τροχού για βαν, FAG 0021 Βίντεο: Λύση Επισκευής Ρουλεμάν Τροχού FAG για Ελαφρά Επαγγελματικά DVD: Λύση Επισκευής Ρουλεμάν Τροχού FAG για Ελαφρά Επαγγελματικά Αρ. Παραγγελίας: Φυλλάδιο, βίντεο, 6 γλώσσες 18

19 4 Ειδικά εργαλεία Ruville 4.1 Κιτ εργαλείων πίσω άξονα PSA Κωδικός ανταλλακτικού μεγάλες άτρακτοι με σπείρωμα (αρ. ανταλλακτικού ), M20x1.5x800mm Χιτώνιο συνδέσμου (αρ. ανταλλακτικού ) M20x1.5x100mm Μικρή άτρακτος με σπείρωμα (αρ. ανταλλακτικού ) M20x1,5x400mm Ωστικός σωλήνας (αρ. ανταλλακτικού ) 57x65x240mm 2 ωστικά εξαρτήματα (αρ. ανταλλακτικού & ) 50.6x56.5/65x11mm και 47.7x56.5/65x11mm 2 ωστικά εξαρτήματα (αρ. ανταλλακτικού & ) 21x33/50x20mm και 21x27/50x20mm Τερματικό εξάρτημα (αρ. ανταλλακτικού ) 21x56.5/65x20mm Προστατευτικός σωλήνας (αρ. ανταλλακτικού ) 25x2x150mm 2 αξονικά ρουλεμάν (αρ. ανταλλακτικού 51204) 19 2 παξιμάδια εργαλείου (αρ. ανταλλακτικού 31305) Λιπαντικό (αρ. ανταλλακτικού 71343) Molykote GN+ Κιτ εργαλείων για αφαίρεση και τοποθέτηση φορέων πίσω αξόνων σε διάφορα μοντέλα PSA που είναι εξοπλισμένα με στρεπτική ράβδο πίσω αξόνων. Φυλλάδια: Οδηγίες τοποθέτησης Citroën AX και Saxo, Peugeot 106 και 206 Αρ. Παραγγελίας: Φυλλάδια: Οδηγίες τοποθέτησης Citroën Berlingo και Peugeot Partner Αρ. Παραγγελίας: Εγχειρίδιο χρήσης εργαλείων Αρ. Παραγγελίας: Τεχνικές πληροφορίες: Τεχνική πληροφορία Αρ.1106 Βίντεο: Επισκευή φορέα άξονα σε πίσω άξονες Citroën Berlingo & Peugeot Partner, σύντομη έκδοση Επισκευή φορέα άξονα σε πίσω άξονες Citroën Berlingo & Peugeot Partner, μακριά έκδοση

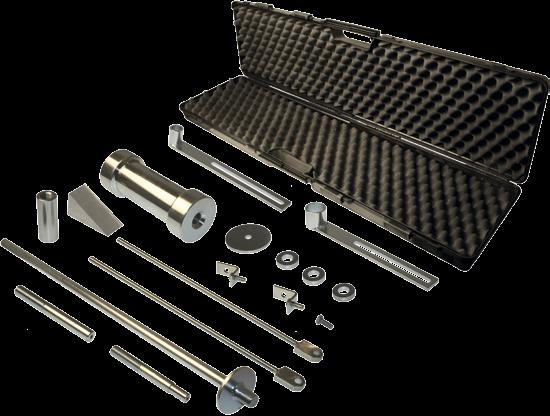

20 4.2 Κιτ εργαλείων στρεπτικής ράβδου Κωδικός ανταλλακτικού Βάρος κρούσης (αρ. ανταλλακτικού ) Οδηγός ράβδος (αρ. ανταλλακτικού ) 2 ράβδοι ασφάλισης (αρ. ανταλλακτικού & ) 2 ωστικοί πείροι (αρ. ανταλλακτικού & ) Σύνδεσμος (αρ. ανταλλακτικού ) Ωστικές ροδέλες μαζί με βίδες (αρ. ανταλλακτικού & & 41127) 2 άτρακτοι με σπείρωμα (αρ. ανταλλακτικού ) 2 γωνιακά εξαρτήματα (αρ. ανταλλακτικού ) Σφήνα ασφάλισης (αρ. ανταλλακτικού ) 2 άτρακτοι με σπείρωμα (αρ. ανταλλακτικού ) Κιτ εργαλείων για αφαίρεση στρεπτικής ράβδου σε πίσω άξονες Renault και PSA. Τεχνικές πληροφορίες: Τεχνική πληροφορία Αρ.1136 Βίντεο: Επισκευή φορέα άξονα σε πίσω άξονες Citroën Berlingo & Peugeot Partner, σύντομη έκδοση Επισκευή φορέα άξονα σε πίσω άξονες Citroën Berlingo & Peugeot Partner, μακριά έκδοση 20
