Robert Bosch GmbH. Πολυθρόνα με σκαμπό

Transcript

1 Πολυθρόνα με σκαμπό Αν δεν κοπιάσεις δεν κερδίζεις. Πολυθρόνα με σκαμπό Δεν μπορείτε να χαλαρώσετε πουθενά καλύτερα απ ό,τι με αυτή την lounge που κατασκευάσατε μόνοι σας. Λοιπόν ας αρχίσουμε με την εργασία! 1 Εισαγωγή Η κατασκευή αυτού του ωραίου επίπλου είναι δουλειά για έμπειρους. Γι αυτή την κατασκευή πρέπει να υπολογίζετε 3 έως 4 ημέρες. Τα έξοδα χωρίς την επεξεργασία των επιφανειών ανέρχονται περίπου στα 500 Ευρώ. Οι ακόλουθες οδηγίες κατασκευής αναφέρονται σε πλάκα κολλητού ξύλου πάχους 21, 40 και 9. Αναθέστε στο κατάστημα δομικών υλικών και εργαλείων ή στον ξυλουργό σας το κόψιμο των απαιτούμενων ξύλων. Εάν χρησιμοποιήσετε άλλα υλικά ή διαφορετικά πάχη, προσαρμόστε ανάλογα τον κατάλογο υλικών. Τα κελύφη των εδρών της ς και του σκαμπό αποτελούνται από πολλά ξεχωριστά διαμορφωμένα τεμάχια, τα οποία συγκολλούνται μεταξύ τους. Για την κατασκευή αυτών των διαμορφωμένων τεμαχίων σας είναι απαραίτητη μια κάθετη φρέζα. Το λεπτομερή κατάλογο υλικών και το κατασκευαστικό σχέδιο θα τον βρείτε στο σύνδεσμο (Link) «Κατεβάσματα για την κατασκευή». Απαιτούμενα ηλεκτρικά εργαλεία: > Σέγα > Κόφτες γενικής χρήσης μπαταρίας > Πολυλειαντήρες > Δραπανοκατσάβιδα μπαταρίας > Κατσαβίδι μπαταρίας > Σταθερό δράπανο > Δισκοπρίονο χεριού > Καρφωτικό μπαταρίας > Κάθετη φρέζα > Σύστημα λεπτού ψεκασμού Βοηθητικά μέσα:

2 > Καρφωτικό για μακριά καρφιά περίπου 7 (για ταπετσάρισμα) > Κόφτης γενικής χρήσης για κοπή υφάσματος > Πινέζες για σημάδεμα βυσμάτων, βύσμα μαρκαρίσματος > Γυαλόχαρτο, κόκκωση > Σετ τρυπανιών ξύλου > Ελικοειδές τρυπάνι γενικής χρήσης, Ø 4 > Αυτοκόλλητη ταινία > Μολύβι, μέτρο, ξύστρα, γόμα σβησίματος, διαβήτης > Επιφάνεια πάγκου εργασίας > 2 καδρόνια, διαστάσεις περίπου 500 x 58 x 38 > Καβαλέτα (εάν υπάρχουν) > Μεμβράνη ή παλιές εφημερίδες > Ξύλα για ενδιάμεσες στρώσεις > 4 σφιχτήρες για κόλληση, ελάχιστο άνοιγμα 850 και άλλοι μικρότεροι σφιχτήρες > Πανί και πινέλο > Γωνία μαραγκού > Πλατύ κοπίδι > Κόλλα σπρέι > Καρμπόν > Κόκκινος και μπλε μαρκαδόρος > Για τη δική σας προστασία: Προστασία αναπνοής, προστατευτικά γυαλιά, γάντια, προστασία ακοής Λεπτομερής κατάλογος υλικών: Τεμ. Ονομασία Μήκος Πλάτος Πάχος Υλικό 1 Αντιγραφικό φρεζαρίσματος κόκκινο 1 Αντιγραφικό φρεζαρίσματος μπλε MDF MDF 2 Βάσεις ς ,0 Πολύφυλλο 2 Πλάκες πλευρών πλαισίου ς 1 Πλάκα βάσης ποδιού, ,0 Πολύφυλλο Πολύφυλλο

3 1 Νεύρα ενίσχυσης στην πλάκα βάσης, 2 Έδρες του καθίσματος, 2 Πλάκες κοπής, διαμορφωμένα τεμάχια της έδρας του καθίσματος, Πολύφυλλο Πολύφυλλο Πολύφυλλο 1 Πλάτη ς Πολύφυλλο 1 Πλάκα μαξιλαριού, 1 Πλάκα μαξιλαριού, 2 Πλάκες μαξιλαριών, 2 Πλάκες μαξιλαριών, 2 Βάσεις (μπροστά/πίσω), σκαμνί 2 Πλάκες πλευρών πλαισίου, σκαμνί 1 Πλάκα σκελετού των ποδιών, σκαμνί Πολύφυλλο Πολύφυλλο Πολύφυλλο Πολύφυλλο ,0 Πολύφυλλο Πολύφυλλο Πολύφυλλο

4 2 Έδρες του καθίσματος, σκαμνί 1 Πλάκα κοπής, διαμορφωμένα τεμάχια της έδρας του καθίσματος, σκαμνί 1 Πλάκα μαξιλαριού, σκαμνί 2 Πλάκες μαξιλαριού, σκαμνί 2 Ράβδοι-βύσματα,, Ø 8 2 Ράβδοι-βύσματα, σκαμνί, Ø Πολύφυλλο Πολύφυλλο Πολύφυλλο Πολύφυλλο Γωνίες ακμής Ταινία πρόσφυσης Φρεζάτες βίδες, 3,5 x 25 Φρεζάτες βίδες, 3,5 x 20 Φρεζάτες βίδες, 3,5 x 35 Φρεζάτες βίδες, 4 x 40 1 Κουτί κόλλα σπρέι περ. 0,7 λίτρα βαφή περ. 0,7 λίτρα σκληρό κερόλαδο Μαξιλάρια Αφρός πολυαιθέρα 2 Μαξιλάρια Αφρός πολυαιθέρα

5 2 Μαξιλάρια Αφρός πολυαιθέρα 4 Μαξιλάρια Αφρός πολυαιθέρα 4 Μαξιλάρια Αφρός πολυαιθέρα 1 Ποκάρι Ύφασμα ταπετσαρίας επίπλων Κετσές πολυεστέρα, 100 g/m2 π.χ. Trevira CS 2 Δημιουργία των αντιγραφικών φρεζαρίσματος Το αντιγραφικό φρεζαρίσματος είναι ορισμένο για τις κάθετες φρέζες Bosch POF 1400 ACE και POF 1200 AE με ένα δακτύλιο αντιγραφής με 24 διάμετρο και μια φρέζα αυλακώσεων με 12 διάμετρο. Σε περίπτωση που χρησιμοποιήσετε άλλα εξαρτήματα, πρέπει να υπολογίσετε εκ νέου το αντιγραφικό φρεζαρίσματος. Η εσοχή του αντιγραφικού φρεζαρίσματος στο φρεζαρισμένο κομμάτι υπολογίζεται σύμφωνα με τον ακόλουθο τύπο: Διάμετρος δακτυλίου αντιγραφής διάμετρος φρέζας αυλακώσεων = x/2 Κατεβάστε τα σχέδια των αντιγραφικών φρεζαρίσματος και τυπώστε το. Μεταφέρετε μετά το περίγραμμα μαζί με τις τρύπες με τη βοήθεια του καρμπόν και ενός μολυβιού πάνω στην εκάστοτε πλάκα MDF (970 x 316 x 10 και 970 x 304 x 10 ). Τώρα κόψτε τα πρότυπα με τη σέγα ακριβώς κατά μήκος της γραμμής. Για να μπορείτε να κόψετε καλά τις ακτίνες καμπυλότητας, ανοίξτε προηγουμένως τις τρύπες ή χρησιμοποιήστε μια πριονόλαμα καμπυλών. Ανοίξτε επιπλέον τις μαρκαρισμένες τρύπες. Αυτές χρησιμεύουν κατά ένα μέρος για το βίδωμα του αντιγραφικού φρεζαρίσματος και κατά ένα μέρος να μαρκαριστούν οι τρύπες για τα βύσματα. Στη συνέχεια λειάνετε καλά την ακμή κοπής. Για να μην τα μπερδέψετε, μαρκάρετε τώρα τα πρότυπα έγχρωμα: Το κόκκινο πρότυπο χρησιμεύει για το φρεζάρισμα του εσωτερικού περιγράμματος, το μπλε πρότυπο για το φρεζάρισμα του εξωτερικού περιγράμματος. Τα έτοιμα πρότυπα χρησιμοποιούνται τόσο για το τμήμα των ποδιών όσο και για την. 3 Δημιουργία των διαμορφωμένων τεμαχίων για τα κελύφη των εδρών Τα διαμορφωμένα τεμάχια για την και για το σκαμπό κατασκευάζονται σε ένα βήμα εργασίας. Η βασική μορφή είναι και στα δύο ίδια. Επειδή το σκαμπό δεν έχει κανένα οριζόντιο υποβραχιόνιο, κόβονται αυτά αργότερα σε ένα άλλο βήμα εργασίας.

6 Βιδώστε πρώτα το κόκκινο αντιγραφικό φρεζαρίσματος ισόπεδα με τις κάτω ακμές πάνω στην πλάκα κοπής για τα διαμορφωμένα τεμάχια της έδρας του καθίσματος. Γι αυτό χρησιμοποιήστε βίδες 3,5 x 20. Προσέξτε, ώστε οι κεφαλές των βιδών να είναι καθαρά βυθισμένες. Ενδεχομένως χρησιμοποιήστε γι αυτό ένα φρεζάκι. Μετά μεταφέρετε τις τρύπες για τα βύσματα πάνω στην πλάκα κοπής. Με έναν κεντραδόρο 6 σημαδέψτε μόνο τις τρύπες. Την ακριβή κάθετη τρύπα θα την κάνετε αργότερα με το σταθερό δράπανο. Τώρα με την κάθετη φρέζα αντιγράψτε το περίγραμμα πάνω στο επεξεργαζόμενο κομμάτι. Μη βυθίσετε τη φρέζα αυλακώσεων πάνω από 10. Φρεζάρετε λοιπόν σε περισσότερες διαδρομές. Παραμένουν αυτόματα περίπου 8, επειδή η φρέζα αυλακώσεων έχει μόνο ένα μήκος εργασίας 32. Έτσι ο πλάκες κοπής για τα διαμορφωμένα τεμάχια της έδρας του καθίσματος παραμένουν μέσα στα όρια. Ξεβιδώστε ξανά το πρότυπο και μετατοπίστε το κατά 10 cm προς τα επάνω. Μετά βιδώστε ξανά το πρότυπο, σημαδέψτε τις τρύπες για τα βύσματα, φρεζάρετε το περίγραμμα σε περισσότερες διαδρομές, ξεβιδώστε το ξανά και μετατοπίστε το κατά 10 cm προς τα επάνω. Επαναλάβετε τώρα αυτή τη διαδικασία ακόμα επτά φορές. Μετά συνεχίστε την εργασία με το μπλε πρότυπο για το εξωτερικό περίγραμμα. Εδώ ξεκινήστε όμως ισόπεδα με την επάνω ακμή της πλάκας κοπής για τα διαμορφωμένα τεμάχια της έδρας του καθίσματος. Μετά από κάθε φρεζάρισμα μετατοπίζετε το αντιγραφικό κατά 10 cm προς τα κάτω. Με τον ίδιο τρόπο επεξεργαστείτε τώρα επίσης τη δεύτερη πλάκα κοπής για τα διαμορφωμένα τεμάχια της έδρας του καθίσματος της ς και την πλάκα κοπής για τα διαμορφωμένα τεμάχια της έδρας του καθίσματος του σκαμπό. Όταν όλα είναι φρεζαρισμένα, τοποθετήστε τις πλάκες με το φρεζάρισμα προς τα κάτω και ολοκληρώστε τα διαμορφωμένα τεμάχια στην πίσω πλευρά με την κάθετη φρέζα και τη φρέζα κουρέματος. 4 Τρύπημα των οπών για τα βύσματα στα διαμορφωμένα τεμάχια Για να μπορείτε να συνδέσετε στο επόμενο βήμα εργασίας τα διαμορφωμένα τεμάχια με ράβδους-βύσματα, πρέπει να ανοίξετε τώρα ακόμα τις αντίστοιχες τρύπες για τα βύσματα. Χρησιμοποιήστε γι αυτό το σταθερό δράπανο και ξετρυπήστε τις ήδη μαρκαρισμένες τρύπες για τα βύσματα με έναν κεντραδόρο 8. Μόνο τα δύο διαμορφωμένα τεμάχια, τα οποία θα τοποθετηθούν κάθε φορά στο τέλος των κελυφών των εδρών, δεν πρέπει να ξετρυπηθούν στην περιοχή των υποβραχιονίων, τρυπήστε τα εκεί μόνο λίγο. Έτσι δε φαίνονται από έξω οι συνδέσεις με τις ράβδους-βύσματα. Απεναντίας ξετρυπήστε τις τρύπες για τα βύσματα στην περιοχή της έδρας σε όλα τα διαμορφωμένα τεμάχια. Έτσι αυτές τις τρύπες μπορείτε να τις χρησιμοποιήσετε αργότερα επίσης για τη σύνδεση με τις πλάκες του καθίσματος.

7 5 Κόλλημα των διαμορφωμένων τεμαχίων σε κελύφη εδρών Τώρα κατασκευάστε από τα διαμορφωμένα τεμάχια τα κελύφη των εδρών της και του σκαμπό. Για να μη γλιστρήσουν τα διαμορφωμένα τεμάχια κατά την κόλληση, συνδέονται πρόσθετα με τις ράβδους-βύσματα. Εάν οι ράβδοι-βύσματα περνούν δύσκολα μέσα από τις προτρυπημένες τρύπες για τα βύσματα, ξύστε τις λίγο με μια λάμα. Μόλις στεγνώσει η κόλλα, πρεσάρετε τα μέρη με τη βοήθεια των σφιχτήρων και σφίξτε τα καλά μεταξύ τους. Σκουπίστε την περισσευόμενη κόλλα, που βγαίνει από το πρεσάρισμα, απλά με ένα υγρό πανί. Για το χρόνο στεγνώματος προσέξτε τα στοιχεία του κατασκευαστή της κόλλας. Όταν στεγνώσει η κόλλα, λειάνετε χοντρά τις ανωμαλίες στα έτοιμα κελύφη των εδρών. 6 Πριόνισμα των υποβραχιονίων του κελύφους της έδρας του σκαμπό Επειδή το σκαμπό δε χρειάζεται κανένα οριζόντιο υποβραχιόνιο, κόβονται αυτά τώρα. Με μια γωνία μαραγκού και ένα μυτερό μολύβι σημαδέψτε την ακμή κοπής. Μετά κόψτε καθαρά με το δισκοπρίονο χεριού και την αντίστοιχη ράγα οδηγό τα υποβραχιόνια. 7 Προετοιμασία των εδρών του καθίσματος Στα κελύφη των εδρών μπροστά και πίσω κολλιούνται κάθε φορά οι πλάκες των καθισμάτων. Αυτές πρέπει πρώτα ακόμα να διαμορφωθούν. Γι αυτό σημαδέψτε με ένα διαβήτη τις ακτίνες καμπυλότητας στις πλάκες για τις «έδρες της ς» και τις «έδρες του σκαμπό». Για να μπορεί να κοπεί η καμπύλη με τη σέγα ευκολότερα, χρησιμοποιήστε μια πριονόλαμα καμπυλών. Η πλάκα «έδρα ς», που θα κολληθεί πίσω στο κέλυφος της έδρας, χρειάζεται ακόμα ένα άνοιγμα για την πλάτη. Σημαδέψτε το άνοιγμα αντίστοιχα με το κατασκευαστικό σχέδιο πάνω στην πλάκα. Τρυπήστε στη συνέχεια και στις τέσσερις γωνίες με διάμετρο το λιγότερο 10, για να μπορεί η πριονόλαμα της σέγας να βυθιστεί και να γυρίσει κατά 90 μοίρες. Επεξεργαστείτε μετά τις γωνίες με το χέρι, χρησιμοποιώντας ένα κοπίδι. Εναλλακτικά το άνοιγμα μπορεί να γίνει επίσης με το δισκοπρίονο χεριού. 8 Κόλλημα των εδρών του καθίσματος με τα κελύφη των εδρών Οι έδρες του καθίσματος κολλιούνται με τα κελύφη των εδρών και συνδέονται πρόσθετα για ασφαλή συγκράτηση με μακριές ράβδους-βύσματα. Για το σκοπό αυτό μεταφέρετε τις θέσεις για τις τρύπες των βυσμάτων στα κελύφη των εδρών με βελόνες βυσμάτων πάνω στις έδρες του καθίσματος. Σε περίπτωση που δεν έχετε ακόμα ξερτρυπήσει τις τρύπες για τις ράβδουςβύσματα, πρέπει πρώτα να ανοίξετε ακόμα τρύπες για τα βύσματα πλάγια στο κέλυφος της έδρας. Κρατήστε γι αυτό την έδρα του καθίσματος από

8 το κέλυφος της έδρας και σημαδέψτε τέσσερις τρύπες περίπου στην ίδια απόσταση. Για το τρύπημα χρησιμοποιήστε ένα πρότυπο τρυπήματος. Στη συνέχεια τρυπήστε τις αντίστοιχες τρύπες για τα βύσματα με το σταθερό δράπανο στις έδρες του καθίσματος. Για το κόλλημα χρησιμοποιήστε ξανά ενδιάμεσες στρώσεις και σφιχτήρες. Σκουπίστε την περισσευόμενη κόλλα με ένα υγρό πανί. Διαθέσετε λίγο χρόνο: Κολλήστε τα μέρη διαδοχικά και όχι όλα με μιας. 9 Κοπή της πλάτης της ς στη σωστή μορφή Τώρα κόψτε την πλάτη της ς στη σωστή μορφή. Μεταφέρετε γι αυτό το περίγραμμα σύμφωνα με το κατασκευαστικό σχέδιο με το μολύβι πάνω στην πλάκα για την πλάτη. Σημαδέψτε τις ακτίνες καμπυλότητας με το διαβήτη και κόψτε με τη σέγα ακριβώς κατά μήκος της γραμμής. Χρησιμοποιήστε γι αυτό μια πριονόλαμα καμπυλών. 10 Κοπή των πλακών του σκελετού των ποδιών στη σωστή μορφή Οι σκελετοί των ποδιών τόσο του σκαμπό όσο και της ς αποτελούνται κάθε φορά από δύο βάσεις και δύο πλευρές πλαισίου. Οι βασικές μορφές των βάσεων είναι ίδιες. Η βάση της βολυθρόνας αποκλίνει μόνο στην κλίση και στο ύψος. Ξεκινήστε τώρα με μια από τις βάσεις του σκαμπό. Μεταφέρετε το περίγραμμα σύμφωνα με το κατασκευαστικό σχέδιο με ένα μολύβι πάνω στην πλάκα. Κόψτε πρώτα με το δισκοπρίονο τις λοξοτομές επάνω και κάτω σε γωνία 20 μοιρών. Στη συνέχεια κόψτε το περίγραμμα με τη σέγα. Τρυπήστε πρώτα τις εσωτερικές γωνίες με ένα τρυπάνι 20. Επίσης στις βάσεις της ς κάντε ξανά με το δισκοπρίονο τις λοξοτομές, προτού κόψετε το περίγραμμα με τη σέγα. Οι κάτω λοξοτομές ανέρχονται, όπως στο σκαμπό, στις 20 μοίρες, οι επάνω όμως είναι 25 μοίρες και 15 μοίρες. Για να μην τα μπερδέψετε, μαρκάρετε τα τεμάχια έτσι, όπως θα συναρμολογηθούν αργότερα. Για την κατασκευή των πλευρών του πλαισίου μεταφέρετε το περίγραμμα ξανά σύμφωνα με το κατασκευαστικό σχέδιο πάνω στην πλάκα και κόψτε το με το δισκοπρίονο στη σωστή μορφή. 11 Συναρμολόγηση του σκελετού των ποδιών Οι σκελετοί των ποδιών της ς και του σκαμπό είναι βασικά όμοια κατασκευασμένοι: Οι δύο διαμορφωμένες βάσεις βιδώνονται με τις πλευρές του πλαισίου μέσω των γωνιών ακμής, σχηματίζοντας τους σκελετούς. Για το βίδωμα πρέπει πρώτα να τρυπήσετε τις γωνίες ακμής (τέσσερις ανά σκελετό) από τρεις φορές με διάμετρο 4 και να τις διευρύνετε. (Το αλουμίνιο μπορείτε να το τρυπήσετε με ένα κανονικό τρυπάνι γενικής χρήσης.) Μετά βιδώστε του σκελετούς μέσω των γωνιών ακμής. Ευκολότερα γίνεται, όταν εδώ τα πόδια του καθίσματος δείχνουν προς τα επάνω. Για το βίδωμα των βάσεων χρησιμοποιήστε μακριές βίδες (3,5 x 25 ), για το βίδωμα των λεπτότερων πλακών του πλαισίου κοντές (3,5 x 20 ).

9 Επειδή το μαξιλάρι του καθίσματος βιδώνεται αργότερα με τους σκελετούς από κάτω, βιδώνεται κάθε φορά μια πλάκα βάσης πάνω στους σκελετούς. Γι αυτό χρησιμοποιήστε βίδες 4 x 30. Η πλάκα βάσης της ς προεξέχει πίσω στο σκελετό και διαθέτει ακόμα μια ενίσχυση. Αυτή σταθεροποιεί αργότερα τη θέση της πλάτης και τον αρμό της κόλλας ανάμεσα στο κέλυφος της έδρας και στην πίσω έδρα του καθίσματος. Συναρμολογήστε την ενίσχυση με βίδες (3,5 x 25 ). Μετά στερεώστε τις δύο πλάκες βάσης με βίδες (4 x 30 ) πάνω στους σκελετούς. 12 Κατασκευή μαξιλαριών Για υλικό μαξιλαριών συνίσταται η χρήση ενός ανθεκτικού υφάσματος ταπετσαρίας επίπλων. Για την οδηγίες κατασκευής χρησιμοποιήθηκε ένα ύφασμα ταπετσαρίας επίπλων με επίπεδη ύφανση από 100 % πολυεστέρα/ Trevira CS. Για τα μαξιλάρια παίρνουμε καλύτερα αφρό πολυαιθέρα, που μπορείτε να βρείτε σε ένα καλό ειδικό κατάστημα σε διάφορα πάχη. Επειδή αυτά τα αφρώδη υλικά μπορούν να κοπούν μόνο με ειδικά εργαλεία κοπής, αναθέστε την κοπή των απαιτούμενων κομματιών στον ταπετσιέρη. Κόψτε πρώτα τις «πλάκες μαξιλαριών» σύμφωνα με το κατασκευαστικό σχέδιο με τη σέγα. Κάντε στην πλάκα για το μαξιλάρι του καθίσματος μπροστά δύο καμπύλες με ακτίνα 50. Λειάνετε μετά όλες τις γωνίες και ακμές σε μια φαλτσογωνιά 45 μοιρών. Τώρα τακτοποιήστε τα μαξιλάρια στις πλάκες και σημαδέψτε τα, για να μην τα μπερδέψετε. Ξεκινήστε με την έδρα του καθίσματος της ς: Κολλήστε το αντίστοιχο μαξιλάρι με την κόλλα σπρέι πάνω στις πλάκες. Μεταφέρετε τις διαστάσεις με το μαρκαδόρο πάνω στον κετσέ πολυεστέρα και κόψτε τον με τον κόφτη γενικής χρήσης. Στη συνέχεια στερεώστε τον κετσέ με κόλλα σπρέι πάνω στο μαξιλάρι. (Ο κετσές πολυεστέρα χρησιμεύει,, για να μην τρίβεται το υφάσματα πάνω στο μαξιλάρι. Διαχωρίζει κατά κάποιον τρόπο το μαξιλάρι και το υφάσματα.) Εκτελέστε τώρα το ίδιο με όλες τις «πλάκες μαξιλαριών». Στη συνέχεια κόψτε το υφάσματα με τον κόφτη γενικής χρήσης. Απλώστε γι αυτό το υφάσματα, ευθυγραμμίστε το μαξιλάρι πάνω στο υφάσματα και σημαδέψτε τη γραμμή κοπής περίπου κατά 5 cm μεγαλύτερη. Τώρα απλώστε το κομμάτι του υφάσματος πάνω στο τραπέζι εργασίας και ευθυγραμμίστε πάνω το μαξιλάρι με την πλάκα προς τα επάνω. Διπλώστε το ύφασμα στη μια πλευρά και στερεώστε το με ένα έως δύο καρφιά συρραπτικού κεντραρισμένα πάνω στην πλάκα. Μετά σηκώστε το μαξιλάρι όρθιο, λειάνετε το ύφασμα και στερεώστε την απέναντι ευρισκόμενη πλευρά επίσης κεντραρισμένα με ένα έως δύο καρφιά συρραπτικού. Εργαστείτε αντίστοιχα με τις άλλες δύο πλευρές. Στη συνέχεια συρράψτε σταθερά το ύφασμα σε κάθε πλευρά από τη μέση προς τα έξω περιθώριο. Τώρα εκτός από τις γωνίες το μαξιλάρι είναι έτοιμο. Διπλώστε το ύφασμα στις γωνίες. Στις μεγάλες καμπύλες με ακτίνα 50 κάντε από δύο ανοιχτές πτυχές σε κάθε γωνία, διαφορετικά μόνο μια. Συρράψτε τις πτυχές στην πίσω πλευρά.

10 13 Σύνδεση όλων των τμημάτων σε μια και σε ένα σκαμπό Πρώτα βιδώνονται οι έδρες του καθίσματος, τόσο του σκαμπό όσο και της ς με τα μαξιλάρια του καθίσματος από κάτω (με βίδες 4 x 30 ). Τα μαξιλάρια των υποβραχιονίων της ς βιδώνονται επίσης από κάτω. Τα υπόλοιπα μαξιλάρια στερεώνονται με ταινίες αυτοπρόσφυσης. Συρράψτε γι αυτό σταθερά κάθε φορά στο περιθώριο των μαξιλαριών την ταινία αυτοπρόσφυσης. Στερεώστε τώρα ταινία αυτοπρόσφυσης στις αντίστοιχες θέσεις του σκαμπό και της ς. Η εργασία συνεχίζεται με την : Ευθυγραμμίστε την έδρα του καθίσματος με το μαξιλάρι σύμφωνα με το κατασκευαστικό σχέδιο πάνω στο σκελετό της ς και στερεώστε την από κάτω με βίδες (3,5 x 35 και 4 x 30 ). Σημαντικό τώρα είναι το βίδωμα από επάνω μέσα από την πλάκα του καθίσματος στην ενίσχυση της πλάκας βάσης του σκελετού (με βίδες 3,5 x 40 ). Τώρα τοποθετήστε ακόμα την πλάτη και στερεώστε τα υπόλοιπα μαξιλάρια με την ταινία αυτοπρόσφυσης. Τώρα η εργασία συνεχίζεται με το σκαμπό: Ευθυγραμμίστε την έδρα του καθίσματος με το μαξιλάρι πάνω στο σκελετό του σκαμπό σύμφωνα με το κατασκευαστικό σχέδιο και στερεώστε την από κάτω με βίδες (3,5 x 35 και 4 x 30 ). Στερεώστε τα υπόλοιπα μαξιλάρια του σκαμπό με την ταινία αυτοπρόσφυσης. Τώρα εκτός από την εξωτερική επιφάνεια η και το σκαμπό είναι έτοιμα. 14 Επεξεργασία της επιφάνειας του σκελετού, των εδρών και της πλάτης. Για την επεξεργασία των επιφανειών αφαιρέστε ξανά τα μαξιλάρια και αποσυναρμολογήστε ξανά την πλάτη, τις έδρες του καθίσματος και τους σκελετούς. Λειάνετε τις ακμές και τις επιφάνειες με κόκκωση 120 έως 180. Ταυτόχρονα σπάστε όλες τις ακμές, δηλ. χρησιμοποιώντας το γυαλόχαρτο σε γωνία 45, δημιουργήστε μια μικρή φαλτσογωνιά. Μετά υγράνετε την επιφάνεια με ένα υγρό πανί. Αυτό έχει ως αποτέλεσμα, να σηκωθούν οι ίνες του ξύλου. Μετά το στέγνωμα λειάνετε όλα ακόμα μία φορά με κόκκωση 180. Τώρα ακολουθεί το βάψιμο. Μην ξεχάσετε τα γάντια για την προσωπική σας προστασία. Με το πινέλο επιστρώστε τη βαφή καλά και σκουπίστε την περισσευόμενη βαφή με ένα πανί. Αφήστε στη συνέχεια τα ξύλινα μέρη να στεγνώσουν καλά. Μετά μπορείτε ενδεχομένως να λειάνετε προσεκτικά τα ξύλινα μέρη με ένα πάρα πολύ λεπτό γυαλόχαρτο, κόκκωση 240. Στη συνέχεια επιστρώστε με ένα πινέλο το μείγμα λαδιού-κεριού, σκουπίστε ξανά το περισσευόμενο λάδι με ένα πανί και αφήστε τα κομμάτια να στεγνώσουν.

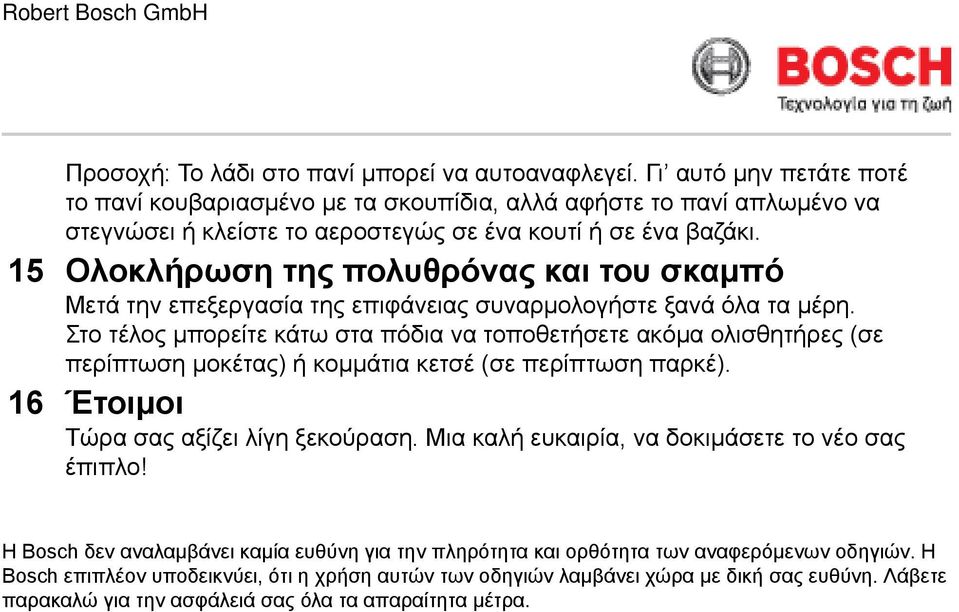

11 Προσοχή: Το λάδι στο πανί μπορεί να αυτοαναφλεγεί. Γι αυτό μην πετάτε ποτέ το πανί κουβαριασμένο με τα σκουπίδια, αλλά αφήστε το πανί απλωμένο να στεγνώσει ή κλείστε το αεροστεγώς σε ένα κουτί ή σε ένα βαζάκι. 15 Ολοκλήρωση της ς και του σκαμπό Μετά την επεξεργασία της επιφάνειας συναρμολογήστε ξανά όλα τα μέρη. Στο τέλος μπορείτε κάτω στα πόδια να τοποθετήσετε ακόμα ολισθητήρες (σε περίπτωση μοκέτας) ή κομμάτια κετσέ (σε περίπτωση παρκέ). 16 Έτοιμοι Τώρα σας αξίζει λίγη ξεκούραση. Μια καλή ευκαιρία, να δοκιμάσετε το νέο σας έπιπλο! Η Bosch δεν αναλαμβάνει καμία ευθύνη για την πληρότητα και ορθότητα των αναφερόμενων οδηγιών. Η Bosch επιπλέον υποδεικνύει, ότι η χρήση αυτών των οδηγιών λαμβάνει χώρα με δική σας ευθύνη. Λάβετε παρακαλώ για την ασφάλειά σας όλα τα απαραίτητα μέτρα.
