Transcript

1 ΚΑΤΑΛΟΓΟΣ ΗΛΕΚΤΡΟΛΟΓΙΚΟΥ ΥΛΙΚΟΥ ΑΠΡΙΛΙΟΣ Οι τιμές δεν περιλαμβάνουν ΦΠΑ 23%

2 Χρήσιμες σχέσεις από την ηλεκτρολογία: 1. Νόμος του Ohm όπου U: τάση σε Volt (V), R: αντίσταση σε Ohm (Ω), I: ένταση σε Ampere (A) 2. Αντίσταση αγωγού: όπου R: αντίσταση σε Ohm (Ω), ρ: ειδική αντίσταση σε, S: διατομή αγωγού σε mm 2 Ενδεικτικές τιμές ειδικής αντίστασης σε : Άργυρος: 0,016, Χαλκός 0,018, Αλουμίνιο 0,027, Χρυσός 0, Αγωγιμότητα: Είναι το αντίστροφο της αντίστασης. Μετριέται σε Mho ή Siemens. Ειδική αγωγιμότητα υλικού είναι το αντίστροφο της ειδικής αντίστασης. 4. Σύνδεση αντιστάσεων (ολική αντίσταση) i. Σε σειρά : R ολ =R 1 +R 2 +R 3 + +R ν ii. 2 αντιστάσεις παράλληλα: iii. 3 αντιστάσεις παράλληλα: iv. Παράλληλες αντιστάσεις γενικά: 2 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

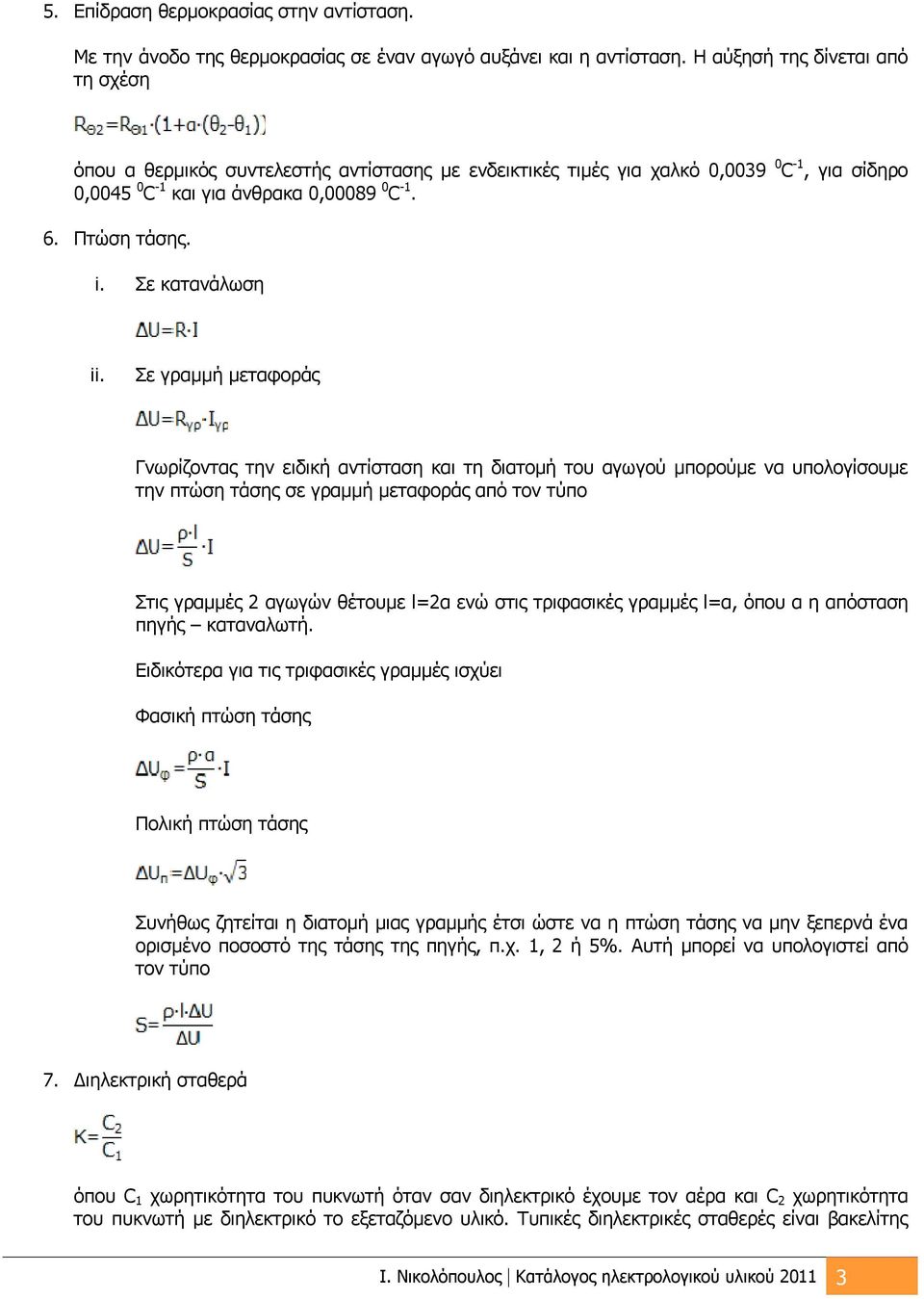

3 5. Επίδραση θερμοκρασίας στην αντίσταση. Με την άνοδο της θερμοκρασίας σε έναν αγωγό αυξάνει και η αντίσταση. Η αύξησή της δίνεται από τη σχέση όπου α θερμικός συντελεστής αντίστασης με ενδεικτικές τιμές για χαλκό 0, C -1, για σίδηρο 0, C -1 και για άνθρακα 0, C Πτώση τάσης. i. Σε κατανάλωση ii. Σε γραμμή μεταφοράς Γνωρίζοντας την ειδική αντίσταση και τη διατομή του αγωγού μπορούμε να υπολογίσουμε την πτώση τάσης σε γραμμή μεταφοράς από τον τύπο Στις γραμμές 2 αγωγών θέτουμε l=2α ενώ στις τριφασικές γραμμές l=α, όπου α η απόσταση πηγής καταναλωτή. Ειδικότερα για τις τριφασικές γραμμές ισχύει Φασική πτώση τάσης Πολική πτώση τάσης Συνήθως ζητείται η διατομή μιας γραμμής έτσι ώστε να η πτώση τάσης να μην ξεπερνά ένα ορισμένο ποσοστό της τάσης της πηγής, π.χ. 1, 2 ή 5%. Αυτή μπορεί να υπολογιστεί από τον τύπο 7. Διηλεκτρική σταθερά όπου C 1 χωρητικότητα του πυκνωτή όταν σαν διηλεκτρικό έχουμε τον αέρα και C 2 χωρητικότητα του πυκνωτή με διηλεκτρικό το εξεταζόμενο υλικό. Τυπικές διηλεκτρικές σταθερές είναι βακελίτης Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

4 4,5 5,5, ελαστικό 2 3,6, μίκα 2,5 6,5, ορυκτέλαιο 2,2, παραφινέλαιο 2 2,5, πορσελάνη 5,8 6,5. 8. Χωρητικότητα πυκνωτή όπου C: χωρητικότητα σε μf, n: αριθμός φύλλων ή πλακών διηλεκτρικού, K διηλεκτρική σταθερά, F εμβαδόν φύλλου ή πλάκας διηλεκτρικού σε cm2, d πάχος διηλεκτρικού σε cm. 9. Σύνδεση πυκνωτών (ολική χωρητικότητα) i. 2 πυκνωτές σε σειρά: ii. 3 πυκνωτές σε σειρά: iii. Πυκνωτές σε σειρά γενικά: iv. Πυκνωτές παράλληλοι: Cολ=C1+C2+C3+ +Cν 10. Υπολογισμός πυκνωτή για διόρθωση συντελεστή ισχύος (συνφ) όπου Να: άεργη ισχύς πυκνωτή σε KVAR, N: ισχύς πραγματική σε KW, συνφ: το αρχικό συνημίτονο (πριν από τη διόρθωση), συνφ το τελικό συνημίτονο (μετά τη διόρθωση) 11. Ισχύς i. Για συνεχές ρεύμα και για ωμικές καταναλώσεις σε μονοφασικό εναλλασσόμενο ρεύμα: ii. Για τριφασικές ωμικές καταναλώσεις 4 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

5 iii. Για εναλλασσόμενο ρεύμα (μονοφασικό) σε αυτεπαγωγικές ή χωρητικές καταναλώσεις: iv. Για τριφασικές αυτεπαγωγικές ή χωρητικές καταναλώσεις: 12. Μονάδες ισχύος 1 Watt = 1 V 1 A = 1 Joule/sec 1 CV (μετρικός ίππος) = 0,736 ΚW = 75 Kg m/s 1 KW = W = 1,36 CV 13. Απαιτούμενη ισχύς κινητήρα για άντληση όπου N: ισχύς σε CV, Β: βάρος νερού προς άντληση, Η: ολικό μανομετρικό ύψος σε m, t: χρόνος σε sec, n: βαθμός απόδοσης, Q: παροχή νερού σε m3 ανά ώρα. 14. Ενέργεια όπου t: χρόνος. Όταν ο χρόνος λαμβάνεται σε ώρες και η ισχύς σε Watt η ενέργεια μετριέται σε Wh (βαττώρες). Αν η ισχύς λαμβάνεται σε KW η ενέργεια μετριέται σε KWh (κιλοβαττώρες). 15. Νόμος του Joule όπου Q θερμότητα σε θερμίδες (cal), t χρόνος σε sec. 16. Θέρμανση σώματος όπου Q θερμότητα σε cal, m μάζα σε g. 17. Ένταση μαγνητικού πεδίου σε πηνίο όπου H: ένταση μαγνητικού πεδίου σε Oersted (Oe), I: ένταση ρεύματος που διαρρέει το πηνίο, N: αριθμός σπειρών πηνίου, l: μήκος πηνίου σε cm. 18. Μαγνητική ροή Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

6 όπου Φ: μαγνητική ροή σε Maxwell, H: ένταση μαγνητικού πεδίου σε Oe, F: επιφάνεια σε cm Μαγνητική επαγωγή όπου B: μαγνητική επαγωγή σε Gauss, μ: συντελεστής μαγνητικής διαπερατότητας του υλικού του πυρήνα του πηνίου. Ενδεικτικές τιμές κοβάλτιο 70, σίδηρος 200, νικέλιο 220, κράματα σιδήρου και νικελίου μέχρι Ένταση μαγνητικού πεδίου κοντά σε ευθύγραμμο αγωγό όπου r: απόσταση του θεωρούμενου σημείου από τον αγωγό σε cm, I: ένταση ρεύματος που διαρρέει τον αγωγό σε Ampere, H: ένταση μαγνητικού πεδίου σε Oe. 21. Ένταση μαγνητικού πεδίου σε δακτυλιοειδές πηνίο όπου N: αριθμός σπειρών πηνίου, π = 3,14, D m μέση διάμετρος πηνίου, H: ένταση μαγνητικού πεδίου σε Oe. 22. Δύναμη έλξεως ηλεκτρομαγνήτη όπου P: δύναμη έλξης σε kg, Β: μαγνητική επαγωγή σε Gauss, F: διατομή πυρήνα ηλεκτρομαγνήτη σε cm Φαινόμενα επαγωγής i. Όταν κινείται μαγνήτης ή ηλεκτρομαγνήτης στην περιοχή σταθερού πηνίου δημιουργείται στα άκρα του πηνίου τάση. ii. iii. Στα άκρα κάθε πηνίου που κινείται μέσα σε σταθερό μαγνητικό πεδίο και κόβει μαγνητικές γραμμές δημιουργείται τάση. Στα άκρα κάθε σταθερού πηνίου που βρίσκεται υπό την επίδραση μεταβαλλόμενου μαγνητικού πεδίου (από άλλο σταθερό πηνίο διαρρεόμενο από εναλλασσόμενο ρεύμα) δημιουργείται τάση. Η τάση αυτή λέγεται επαγωγική ΗΕΔ (ηλεκτρεγερτική δύναμη) και δίνεται από την σχέση όπου Ε: επαγωγική ΗΕΔ σε Volt, ΔΦ: διαφορά μαγνητικής ροής σε Maxwell, N: αριθμός σπειρών, t: χρόνος σε sec. 6 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

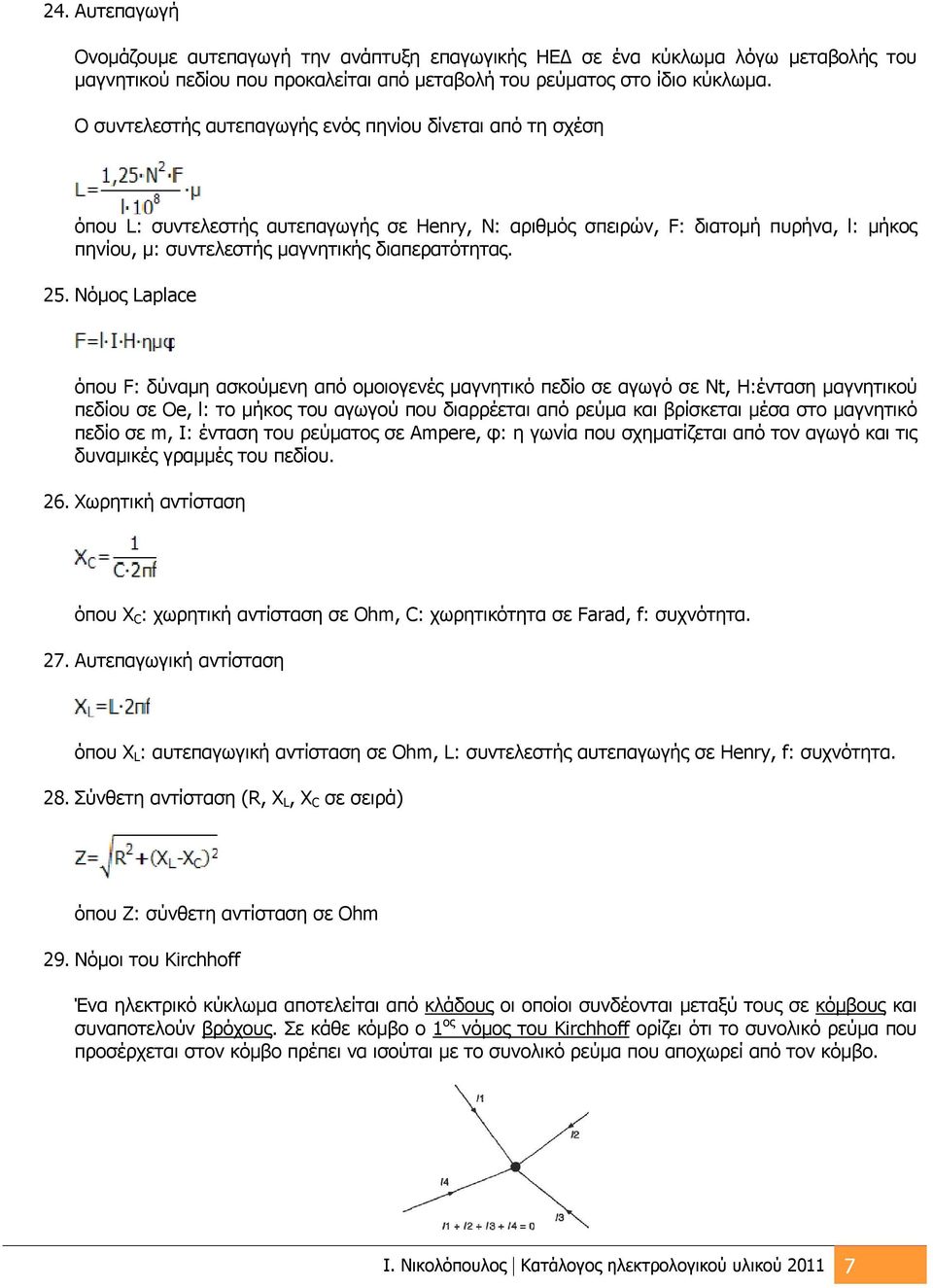

7 24. Αυτεπαγωγή Ονομάζουμε αυτεπαγωγή την ανάπτυξη επαγωγικής ΗΕΔ σε ένα κύκλωμα λόγω μεταβολής του μαγνητικού πεδίου που προκαλείται από μεταβολή του ρεύματος στο ίδιο κύκλωμα. Ο συντελεστής αυτεπαγωγής ενός πηνίου δίνεται από τη σχέση όπου L: συντελεστής αυτεπαγωγής σε Henry, N: αριθμός σπειρών, F: διατομή πυρήνα, l: μήκος πηνίου, μ: συντελεστής μαγνητικής διαπερατότητας. 25. Νόμος Laplace όπου F: δύναμη ασκούμενη από ομοιογενές μαγνητικό πεδίο σε αγωγό σε Nt, H:ένταση μαγνητικού πεδίου σε Oe, l: το μήκος του αγωγού που διαρρέεται από ρεύμα και βρίσκεται μέσα στο μαγνητικό πεδίο σε m, I: ένταση του ρεύματος σε Ampere, φ: η γωνία που σχηματίζεται από τον αγωγό και τις δυναμικές γραμμές του πεδίου. 26. Χωρητική αντίσταση όπου X C : χωρητική αντίσταση σε Ohm, C: χωρητικότητα σε Farad, f: συχνότητα. 27. Αυτεπαγωγική αντίσταση όπου X L : αυτεπαγωγική αντίσταση σε Ohm, L: συντελεστής αυτεπαγωγής σε Henry, f: συχνότητα. 28. Σύνθετη αντίσταση (R, X L, X C σε σειρά) όπου Z: σύνθετη αντίσταση σε Ohm 29. Νόμοι του Kirchhoff Ένα ηλεκτρικό κύκλωμα αποτελείται από κλάδους οι οποίοι συνδέονται μεταξύ τους σε κόμβους και συναποτελούν βρόχους. Σε κάθε κόμβο ο 1 ος νόμος του Kirchhoff ορίζει ότι το συνολικό ρεύμα που προσέρχεται στον κόμβο πρέπει να ισούται με το συνολικό ρεύμα που αποχωρεί από τον κόμβο. Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

8 Ο 2ος νόμος του Kirchhoff ορίζει ότι σε κάθε βρόχο το άθροισμα των τάσεων πρέπει να ισούται με το μηδέν. 30. Θεωρήματα Thevenin και Norton Τα ηλεκτρικά κυκλώματα μπορεί να είναι πολύ πολύπλοκα και να περιλαμβάνουν πολλές πηγές τάσης ή ρεύματος και πολλές αντιστάσεις, ωμικές ή σύνθετες. Όμως, σύμφωνα με το θεώρημα Thevenin, όλα μπορούν να αναχθούν σε ένα ισοδύναμο κύκλωμα μιας πηγής τάσης και μιας σύνθετης αντίστασης σε σειρά συνδεδεμένης (Εικ.1), ενώ σύμφωνα με το θεώρημα Norton, όλα μπορούν να αναχθούν σε ένα ισοδύναμο κύκλωμα μιας πηγής ρεύματος και μιας σύνθετης αντίστασης παράλληλα συνδεδεμένης (Εικ.2). Εικ.1 Εικ Αρχή της επαλληλίας Σύμφωνα με την αρχή της επαλληλίας σε κυκλώματα τα οποία περιέχουν περισσότερες από μια πηγές τάσεις ή ρεύματος το ρεύμα σε κάθε βρόχο ή η τάση σε κάθε κλάδο μπορούν να βρεθούν αν θεωρήσουμε τα ρεύματα ή τις τάσεις που προκύπτουν από κάθε πηγή ξεχωριστά και ακολούθως αθροίσουμε τα αποτελέσματα. 8 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

9 ΠΕΡΙΕΧΟΜΕΝΑ Καλώδια 1 Σωλήνες, κουτιά και σχάρες 2 Πίνακες διανομής 3 Υλικό πίνακα 4 Διακόπτες και πρίζες 5 Υλικό ΚΝΧ 6 Φωτισμός 7 8 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

10 Καλώδια Καλώδια εσωτερικών εγκαταστάσεων Cablel Καλώδια με μόνωση PVC για εσωτερικές εγκαταστάσεις. Τοποθέτηση σε σωλήνες. Βάσει προτύπων ΕΛΟΤ563 HD21.3. H07V-U (NYA). Μονόκλωνος αγωγός. Ονομαστική τάση 450/750V. H07V-R (NYA). Πολύκλωνος αγωγός. Ονομαστική τάση 450/750V. Χρώματα μαύρο, μπλε, κιτρινοπράσινο, κόκκινο, καφέ, λευκό. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m H07V-U 1 x 1,5 16 0,25 H07V-U 1 x 2,5 20 0,40 H07V-U 1 x ,62 H07V-U 1 x ,92 H07V-R 1 x ,70 H07V-R 1 x ,62 H07V-R 1 x ,12 H07V-R 1 x ,77 H07V-R 1 x ,72 H07V-R 1 x ,49 H07V-R 1 x ,61 H07V-R 1 x ,08 H07V-R 1 x ,60 H07V-R 1 x ,43 H07V-R 1 x ,69 Ελαφρύ καλώδιο με μόνωση και μανδύα PVC πεπλατυσμένης μορφής για εσωτερικές εγκαταστάσεις. Βάσει προτύπου VDE A05VVH-3U (NYIFY). Ονομαστική τάση 230/400V. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m A05VVH-3U 2 x 1,5 20 0,89 A05VVH-3U 3 x 1,5 18 1,32 A05VVH-3U 3 x 2,5 24 2,14 A05VVH-3U 4 x 1,5 18 1,71 10 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

11 Καλώδια με μόνωση και μανδύα PVC για εσωτερικές εγκαταστάσεις. Βάσει προτύπων ΕΛΟΤ563 HD21.3. H05VV-U (NYM). Μονόκλωνος αγωγός. Ονομαστική τάση 300/500V. H05VV-R (NYM). Πολύκλωνος αγωγός. Ονομαστική τάση 300/500V. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m H05VV-U 2 x 1,5 20 1,03 H05VV-U 3 x 1,5 20 1,43 H05VV-U 3 x 2,5 27 2,26 H05VV-U 3 x ,52 H05VV-U 3 x ,10 H05VV-R 3 x ,12 H05VV-R 3 x ,5 65 8,51 H05VV-U 4 x 1,5 20 1,83 H05VV-U 4 x 2,5 27 2,97 H05VV-U 4 x ,66 H05VV-U 4 x ,76 H05VV-U 5 x 1,5 20 2,27 H05VV-U 5 x 2,5 27 3,70 H05VV-U 5 x ,66 H05VV-U 5 x ,59 H05VV-R 5 x ,35 H05VV-R 5 x , ,74 H05VV-R 5 x ,92 H05VV-R 5 x , ,33 9 Πολύ εύκαμπτο καλώδιο με μόνωση PVC για πολύ ελαφρές χρήσεις. Βάσει προτύπων ΕΛΟΤ563 HD21.3. H03VH-H (NYFAZ). Πολύκλωνος αγωγός. Ονομαστική τάση 300/300V. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m H03VH-H 2 x 0,5 3 0,18 H03VH-H 2 x 0,75 6 0,26 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

12 Eύκαμπτα καλώδια με μόνωση και μανδύα απο PVC, ονομαστικής τασης 300/300 V (HO3VV-F) (NYLHY) και 300/500 V (HO5VV-F) (NYMHY),σύμφωνα με την προδιαγραφή ΕΛΟΤ (HD 21.5).Λεπτοπολύκλωνος αγωγός χαλκού. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m H03VV-F 2 x 0,5 3 0,36 H03VV-F 2 x 0, ,50 H03VV-F 3 x 0,5 3 0,51 H03VV-F 3 x 0, ,70 H03VV-F 4 x 0,5 3 0,65 H03VV-F 4 x 0, ,91 H05VV-F 2 x ,66 H05VV-F 2 x 1,5 21 0,93 H05VV-F 2 x 2,5 28 1,50 H05VV-F 3 x ,93 H05VV-F 3 x 1,5 21 1,34 H05VV-F 3 x 2,5 26 2,18 H05VV-F 3 x ,44 H05VV-F 4 x ,20 H05VV-F 4 x 1,5 19 1,75 H05VV-F 4 x 2,5 26 2,87 H05VV-F 4 x ,54 H05VV-F 5 x ,41 H05VV-F 5 x 1,5 19 2,19 H05VV-F 5 x 2,5 26 3,62 H05VV-F 5 x ,13 A05VVH-3U 3 x 1,5 18 1,32 A05VVH-3U 3 x 2,5 24 2,14 A05VVH-3U 4 x 1,5 18 1,71 12 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

13 Καλώδια με μόνωση PVC ) χωρίς μανδύα με εύκαμπτο αγωγό. Βάσει προτύπων ΕΛΟΤ563 HD21.3. H05VK (NYAF). Ονομαστική τάση 300/500V. H07VK (NYAF). Ονομαστική τάση 450/750V. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m H05VK 1 x 0,5 3 0,15 H05VK 1 x 0,75 6 0,22 H05VK 1 x ,29 H07VK 1 x 1,5 16 0,43 H07VK 1 x 2,5 20 0,71 H07VK 1 x ,13 H07VK 1 x ,68 H07VK 1 x ,75 H07VK 1 x ,54 9 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

14 Καλώδια ισχύος Cablel Καλώδια ισχύος για σταθερή εγκατάσταση σε ξηρούς ή υγρούς χώρους στον αέρα ή στο έδαφος. Βάσει προτύπων ΕΛΟΤ843. J1VV-U (NYY) (μονόκλωνος αγωγός). Ονομαστική τάση 600/1.000 V. J1VV-R/S (NYY) (πολύκλωνος αγωγός/κυκλικού τομέα). Ονομαστική τάση 600/1.000 V. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m J1VV-R 1 x ,46 J1VV-R 1 x ,58 J1VV-R 1 x ,00 J1VV-R 1 x ,60 J1VV-R 1 x ,73 J1VV-R 1 x ,06 J1VV-R 1 x ,31 J1VV-R 1 x ,00 J1VV-R 1 x ,84 J1VV-R 1 x ,70 J1VV-R 1 x ,84 J1VV-U 2 x 1,5 21 1,08 J1VV-U 2 x 2,5 29 1,64 J1VV-U 2 x ,54 J1VV-U 2 x ,68 J1VV-R 2 x ,69 J1VV-R 2 x ,08 J1VV-R 2 x ,58 J1VV-U 3 x 1,5 18 1,48 J1VV-U 3 x 2,5 25 2,30 J1VV-U 3 x ,63 J1VV-U 3 x ,18 J1VV-R 3 x ,17 J1VV-R 3 x ,5 60 8,56 J1VV-R 3 x ,34 J1VV-R 3 x , ,73 J1VV-R 3 x ,96 14 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

15 Καλώδια ισχύος για σταθερή εγκατάσταση σε ξηρούς ή υγρούς χώρους στον αέρα ή στο έδαφος. Βάσει προτύπων ΕΛΟΤ843 (συνέχεια). J1VV-U (NYY) (μονόκλωνος αγωγός). Ονομαστική τάση 600/1.000 V. J1VV-R/S (NYY) (πολύκλωνος αγωγός/κυκλικού τομέα). Ονομαστική τάση 600/1.000 V. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m J1VV-S 3 x ,88 J1VV-S 3 x ,22 J1VV-S 3 x ,14 J1VV-S 3 x ,92 J1VV-S 3 x ,04 J1VV-S 3 x ,59 J1VV-S 3 x ,28 J1VV-R 3 x ,17 J1VV-S 3 x ,12 J1VV-S 3 x ,15 J1VV-S 3 x ,05 J1VV-S 3 x ,78 J1VV-S 3 x ,63 J1VV-S 3 x ,76 J1VV-S 3 x ,84 J1VV-S 3 x ,81 J1VV-U 4 x 1,5 18 1,89 J1VV-U 4 x 2,5 25 3,01 J1VV-U 4 x ,76 J1VV-U 4 x ,85 J1VV-R 4 x ,79 J1VV-R 4 x ,67 J1VV-R 4 x ,45 J1VV-R 4 x ,78 J1VV-S 4 x ,90 J1VV-S 4 x ,39 J1VV-S 4 x ,77 9 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

16 Καλώδια ισχύος για σταθερή εγκατάσταση σε ξηρούς ή υγρούς χώρους στον αέρα ή στο έδαφος. Βάσει προτύπων ΕΛΟΤ843. J1VV-U (NYY) (μονόκλωνος αγωγός). Ονομαστική τάση 600/1.000 V. J1VV-R/S (NYY) (πολύκλωνος αγωγός/κυκλικού τομέα). Ονομαστική τάση 600/1.000 V. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m J1VV-S 4 x ,01 J1VV-S 4 x ,02 J1VV-S 4 x ,24 J1VV-U 5 x 1,5 18 2,33 J1VV-U 5 x 2,5 25 3,73 J1VV-U 5 x ,73 J1VV-U 5 x ,50 J1VV-R 5 x ,43 J1VV-R 5 x , ,82 J1VV-R 5 x ,94 J1VV-R 5 x , ,35 J1VV-R 5 x ,61 J1VV-R 5 x , ,18 J1VV-R 5 x ,37 16 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

17 Εύκαμπτα καλώδια για γενική χρήση σε εσωτερικούς χώρους ή στο ύπαιθρο. Ανθεκτικό σε μηχανικές καταπονήσεις. Βάσει προτύπων ΕΛΟΤ623.4, HD22.4. H07RN-F (NYFAZ). Ονομαστική τάση 450/750 V. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m H07RN-F 2 x 1,5 18 1,13 H07RN-F 2 x 2,5 26 1,93 H07RN-F 3 x 1,5 18 1,59 H07RN-F 3 x 2,5 26 2,50 H07RN-F 3 x ,91 H07RN-F 3 x ,62 H07RN-F 4 x 1,5 18 2,09 H07RN-F 4 x 2,5 26 3,31 H07RN-F 4 x ,10 H07RN-F 4 x ,37 H07RN-F 4 x ,47 H07RN-F 5 x 1,5 18 2,40 H07RN-F 5 x 2,5 26 3,83 H07RN-F 5 x ,89 H07RN-F 5 x ,65 H07RN-F 5 x ,94 9 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

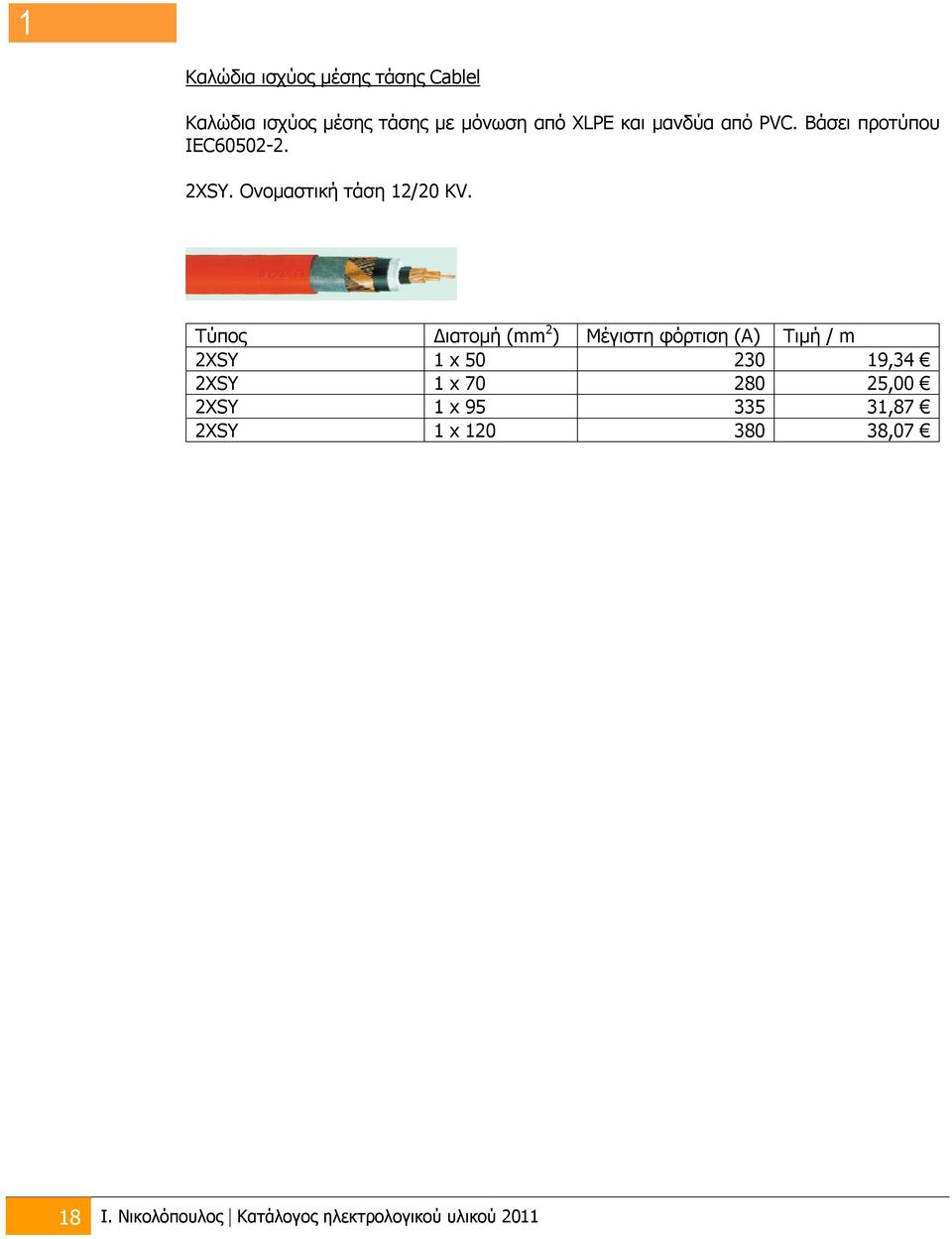

18 Καλώδια ισχύος μέσης τάσης Cablel Καλώδια ισχύος μέσης τάσης με μόνωση από XLPE και μανδύα από PVC. Βάσει προτύπου IEC XSY. Ονομαστική τάση 12/20 KV. Τύπος Διατομή (mm 2 ) Μέγιστη φόρτιση (A) Τιμή / m 2XSY 1 x ,34 2XSY 1 x ,00 2XSY 1 x ,87 2XSY 1 x ,07 18 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

19 Καλώδια ασθενών ρευμάτων Cablel Καλώδια για σύνδεση τηλεφωνικών συσκευών σε καλωδιώσεις εσωτερικών χώρων. Βάσει προδιαγραφής IEC J-YYe. Ονομαστική τάση 200 V. Τύπος Διατομή (mm 2 ) Αντίσταση (Ω/Km) Τιμή / m J-YYe 1 x 2 x 0,60 67,9 0,24 J-YYe 2 x 2 x 0,60 67,9 0,40 J-YYe 3 x 2 x 0,60 67,9 0,58 J-YYe 4 x 2 x 0,60 67,9 0,76 J-YYe 5 x 2 x 0,60 67,9 0,92 J-YYe 10 x 2 x 0,60 67,9 1,74 J-YYe 15 x 2 x 0,60 67,9 2,65 J-YYe 20 x 2 x 0,60 67,9 3,48 J-YYe 25 x 2 x 0,60 67,9 4,30 J-YYe 30 x 2 x 0,60 67,9 5,15 J-YYe 40 x 2 x 0,60 67,9 6,82 J-YYe 50 x 2 x 0,60 67,9 8,49 Καλώδια για τηλεφωνικά δίκτυα εξωτερικών χώρων (υπέργεια υπόγεια). Βάσει προδιαγραφής IEC A-02YS(ST)2Y (PET). Ονομαστική τάση 200 V. Τύπος Διατομή (mm 2 ) Αντίσταση (Ω/Km) Τιμή / m A-02YS(ST)2Y 2 x 2 x 0,60 66,6 0,48 A-02YS(ST)2Y 4 x 2 x 0,60 66,6 0,80 A-02YS(ST)2Y 6 x 2 x 0,60 66,6 1,13 A-02YS(ST)2Y 10 x 2 x 0,60 66,6 1,76 A-02YS(ST)2Y 20 x 2 x 0,60 66,6 3,33 A-02YS(ST)2Y 30 x 2 x 0,60 66,6 4,87 A-02YS(ST)2Y 40 x 2 x 0,60 66,6 6,38 A-02YS(ST)2Y 50 x 2 x 0,60 66,6 7,96 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

20 Καλώδια για τηλεφωνικά δίκτυα και δίκτυα υπολογιστών. Βάσει προδιαγραφής ISO/IEC11801, EIA/TIA568B. J-2YY (UTP Cat5e, 6). Ονομαστική τάση 100 V. J-2Y(St)Y (FTP Cat5e, 6). Ονομαστική τάση 100 V. Τύπος Διατομή (mm 2 ) Αντίσταση (Ω/Km) Τιμή / m UTP (Cat 5e) 4 x 2 x 0, ,57 FTP (Cat 5e) 4 x 2 x 0, ,68 UTP (Cat 6) 4 x 2 x 0, ,69 FTP (Cat 6) 4 x 2 x 0, ,88 Καλώδια για συστήματα μετρήσεων, ελέγχου και επεξεργασίας δεδομένων. Βάσει προδιαγραφών VDE0812, VDE0815. LiYCY. Τύπος Διατομή (mm 2 ) Αντίσταση (Ω/Km) Τιμή / m LiYCY 2 x 1 x 0,50 38,9 0,99 LiYCY 3 x 1 x 0,50 38,9 1,24 LiYCY 4 x 1 x 0,50 38,9 1,41 LiYCY 5 x 1 x 0,50 38,9 1,51 LiYCY 6 x 1 x 0,50 38,9 1,59 LiYCY 2 x 1 x 0,75 26,0 0,95 LiYCY 3 x 1 x 0,75 26,0 1,14 LiYCY 4 x 1 x 0,75 26,0 1,42 LiYCY 5 x 1 x 0,75 26,0 1,89 LiYCY 8 x 1 x 0,75 26,0 2,72 LiYCY 2 x 1 x 1,00 19,5 1,06 LiYCY 3 x 1 x 1,00 19,5 1,41 LiYCY 4 x 1 x 1,00 19,5 1,71 LiYCY 5 x 1 x 1,00 19,5 1,71 LiYCY 2 x 2 x 1,00 19,5 2,24 LiYCY 2 x 1 x 1,50 13,3 1,48 LiYCY 3 x 1 x 1,50 13,3 1,90 20 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

21 Σωλήνες, κουτιά και σχάρες Σωλήνες και κουτιά Dietzel Univolt Εύκαμπτοι σωλήνες σπιράλ ελαφράς χρήσης. Μηχανική αντοχή >320N. Θερμοκρασία -5 0 C / C. Χρώμα γκρι ανοιχτό (RAL7035). Σύμφωνα με τα πρότυπα IEC/EN , IEC 60423, IEC Τύπος Εξ. διάμ. (mm) Συσκευασία (m) Τιμή / m FX ,25 FX ,27 FX ,39 FX ,60 FX ,76 FX ,13 FX ,53 Εύκαμπτοι σωλήνες σπιράλ μέτριας χρήσης. Μηχανική αντοχή >750N. Θερμοκρασία C / C. Χρώμα γκρι (RAL7037). Σύμφωνα με τα πρότυπα IEC/EN , IEC 60423, IEC Τύπος Εξ. διάμ. (mm) Συσκευασία (m) Τιμή / m FXP Turbo ,42 FXP Turbo ,42 FXP Turbo ,63 FXP Turbo ,82 FXP Turbo ,06 FXP Turbo ,48 FXP Turbo ,27 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

22 2 Εύκαμπτοι σωλήνες σπιράλ βαριάς χρήσης. Μηχανική αντοχή >1.250N. Θερμοκρασία C / C. Χρώμα γκρι ανοιχτό (RAL7035). Σύμφωνα με τα πρότυπα IEC/EN , IEC 60423, IEC Τύπος Εξ. διάμ. (mm) Συσκευασία (m) Τιμή / m FXPS ,50 FXPS ,20 FXPS ,80 FXPS ,50 Ευθύγραμμοι σωλήνες με μούφα ελαφράς χρήσης μήκους 3m. Μηχανική αντοχή >320N. Θερμοκρασία -5 0 C / C. Χρώμα γκρι ανοιχτό (RAL7035). Σύμφωνα με τα πρότυπα IEC/EN , IEC 60423, IEC Τύπος Εξ. διάμ. (mm) Συσκευασία (m) Τιμή / m VRM Turbo ,36 VRM Turbo ,43 VRM Turbo ,61 VRM Turbo ,88 VRM Turbo ,30 VRM Turbo ,80 22 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

23 Ευθύγραμμοι σωλήνες με μούφα μέτριας χρήσης μήκους 3m. Μηχανική αντοχή >750N. Θερμοκρασία C / C. Χρώμα γκρι (RAL7037). Σύμφωνα με τα πρότυπα IEC/EN , IEC 60423, IEC Τύπος Εξ. διάμ. (mm) Συσκευασία (m) Τιμή / m UPRM Turbo ,53 UPRM Turbo ,66 UPRM Turbo ,91 UPRM Turbo ,33 UPRM Turbo ,70 UPRM Turbo ,61 UPRM Turbo ,64 Ευθύγραμμοι σωλήνες με μούφα βαριάς χρήσης μήκους 3m. Μηχανική αντοχή >1.250N. Θερμοκρασία -5 0 C / C. Χρώμα μαύρο (RAL9005), λευκό (RAL9010). Σύμφωνα με τα πρότυπα IEC/EN , IEC 60423, IEC Τύπος Εξ. διάμ. (mm) Συσκευασία (m) Τιμή / m BSSH ,65 BSSH ,78 BSSH ,06 BSSH ,81 BSSH ,52 BSSH ,98 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

24 2 Κουτί διπλής χρήσης: Διακλάδωσης και διανομής (πριζοδιακόπτη). Θερμοκρασία -5 0 C / C. Χρώμα μαύρο (RAL9005). Σύμφωνα με το πρότυπο IEC/EN Τύπος Εξ. διάμ. (mm) Συσκευασία (τμχ) Τιμή / τμχ ASD ,20 Κάλυμμα για το ASD για προστασία κατά το σοβάντισμα Τύπος Εξ. διάμ. (mm) Συσκευασία (τμχ) Τιμή / τμχ ASD/PD ,16 Κάλυμμα για το ASD όταν χρησιμοποιείται σαν κουτί διανομής. Πρόσωπο με τον τοίχο. Τύπος Εξ. διάμ. (mm) Συσκευασία (τμχ) Τιμή / τμχ ASD/TD ,31 Κάλυμμα για το ASD όταν χρησιμοποιείται σαν κουτί διανομής. Προεξέχον. Τύπος Εξ. διάμ. (mm) Συσκευασία (τμχ) Τιμή / τμχ ASD/RD ,33 24 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

25 Κουτί διανομής διπλό. Θερμοκρασία -5 0 C / C. Χρώμα μαύρο (RAL9005). Σύμφωνα με το πρότυπο IEC/EN Τύπος Διαστ. (mm) Συσκευασία (τμχ) Τιμή / τμχ UGD2 136 x 65 x ,63 Κουτί διακλάδωσης. Θερμοκρασία -5 0 C / C. Χρώμα μαύρο (RAL9005). Σύμφωνα με το πρότυπο IEC/EN Τύπος Διαστ. (mm) Συσκευασία (τμχ) Τιμή / τμχ AKU80 75 x 75 x ,40 AKU x 100 x ,45 AKU x 150 x ,78 AKU x 200 x ,03 9 Κάλυμμα για το AKU όταν χρησιμοποιείται σαν κουτί διανομής. Πρόσωπο με τον τοίχο. Τύπος Διαστ. (mm) Συσκευασία (τμχ) Τιμή / τμχ AK/TD80 75 x ,28 AK/TD x ,51 AK/TD x ,64 AK/TD x ,92 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

26 2 Κουτί διακλάδωσης για εξωτερική τοποθέτηση στεγανό (IP65). Θερμοκρασία C / C. Χρώματα ανοιχτό γκρί (RAL7035), γκρι (RAL7037), μαύρο (RAL9005), λευκό (RAL9010). Σύμφωνα με το πρότυπο IEC/EN Τύπος Διαστ. (mm) Συσκευασία (τμχ) Τιμή / τμχ PKG100MP 105 x 105 x ,63 PKG200MP 200 x 150 x ,40 Κουτί διανομής για γυψοσανίδα. Θερμοκρασία C / C. Χρώμα πορτοκαλί (RAL2004). Σύμφωνα με το πρότυπο IEC/EN Τύπος Εξ. διάμ. (mm) Συσκευασία (τμχ) Τιμή / τμχ HWD ,73 Κουτί διακλάδωσης για γυψοσανίδα. Θερμοκρασία C / C. Χρώμα πορτοκαλί (RAL2004). Σύμφωνα με το πρότυπο IEC/EN Τύπος Εξ. διάμ. (mm) Συσκευασία (τμχ) Τιμή / τμχ HWAD ,91 26 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

27 Σχάρες καλωδίων Obo Bettermann Σχάρες καλωδίων ελαφρού τύπου RKS - Magic ταχείας τοποθέτησης πλευρικού ύψους 60 mm. Μείωση ηλεκτρομαγνητικής ακτινοβολίας 20 db χωρίς καπάκι, 50 db με καπάκι. Με διαμήκεις οπές 7 x 20 mm για στήριξη σε πρόβολο και με οπές 11 mm για στήριξη με ντίζες. Προγαλβανισμένες. 2 Τύπος Τομή (mm) Μήκος (m) Τιμή / m RKSM610FS 100 x 60 x 0,75 3,05 21,75 RKSM615FS 150 x 60 x 0,75 3,05 24,65 RKSM620FS 200 x 60 x 0,75 3,05 27,10 RKSM630FS 300 x 60 x 0,9 3,05 33,80 RKSM640FS 400 x 60 x 0,9 3,05 46,90 RKSM650FS 500 x 60 x 0,75 3,05 57,90 RKSM660FS 600 x 60 x 0,75 3,05 67,05 Σχάρες καλωδίων βαρέως τύπου SKS πλευρικού ύψους 60 mm. Μείωση ηλεκτρομαγνητικής ακτινοβολίας 20 db χωρίς καπάκι, 50 db με καπάκι. Με διαμήκεις οπές 7 x 32 mm σε όλη την επιφάνεια. Σετ συνδέσμων RV60 συμπεριλαμβάνεται στην τιμή. Προγαλβανισμένες. 9 Τύπος Τομή (mm) Μήκος (m) Τιμή / m SKS610FS 100 x 60 x 1,50 3,05 33,80 SKS615FS 150 x 60 x 1,50 3,05 44,80 SKS620FS 200 x 60 x 1,50 3,05 46,40 SKS630FS 300 x 60 x 1,50 3,05 58,95 SKS640FS 400 x 60 x 1,50 3,05 71,60 SKS650FS 500 x 60 x 1,50 3,05 85,00 SKS660FS 600 x 60 x 1,50 3,05 97,90 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

28 2 Σχάρες καλωδίων βαρέως τύπου SKS πλευρικού ύψους 60 mm. Μείωση ηλεκτρομαγνητικής ακτινοβολίας 20 db χωρίς καπάκι, 50 db με καπάκι. Με διαμήκεις οπές 7 x 32 mm σε όλη την επιφάνεια. Σετ συνδέσμων RV60 δεν συμπεριλαμβάνεται στην τιμή. Γαλβανισμένες εν θερμώ. Τύπος Τομή (mm) Μήκος (m) Τιμή / m SKS610FT 100 x 60 x 1,50 3,05 53,40 SKS615FT 150 x 60 x 1,50 3,05 68,00 SKS620FT 200 x 60 x 1,50 3,05 74,35 SKS630FT 300 x 60 x 1,50 3,05 95,10 SKS640FS 400 x 60 x 1,50 3,05 106,70 SKS650FS 500 x 60 x 1,50 3,05 123,60 SKS660FS 600 x 60 x 1,50 3,05 143,65 Καπάκι για σχάρες καλωδίων χωρίς οπές. Προγαλβανισμένο. Τύπος Τομή (mm) Μήκος (m) Τιμή / m DRLU100FS 100 x 0,75 3,00 14,00 DRLU150FS 150 x 0,75 3,00 18,25 DRLU200FS 200 x 1,00 3,00 23,45 DRLU300FS 300 x 1,00 3,00 34,05 DRLU400FS 400 x 1,00 3,00 49,20 DRLU500FS 500 x 1,25 3,00 70,15 DRLU600FS 600 x 1,25 3,00 85,20 28 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

29 Γωνίες στήριξης σε τοίχο. Για ελαφρά χρήση. Προγαλβανισμένες. 2 Τύπος Διαστάσεις Μέγιστο φορτίο(kn) Τιμή /τμχ (mm) WW FS 100 x 158 0,10 6,60 WW FS 100 x 208 0,10 7,10 Γωνίες στήριξης σε οροφή ή τοίχο. Για βαριά χρήση. Προγαλβανισμένες Τύπος Διαστάσεις Μέγιστο φορτίο(kn) Τιμή /τμχ (mm) TPD 145 FS 175 x 145 1,30 13,55 TPD 245 FS 175 x 245 0,80 16,65 TPD 345 FS 175 x 345 0,50 18,25 9 Γωνίες στήριξης σε οροφή ή τοίχο. Για βαριά χρήση. Γαλβανισμένες εν θερμώ. Τύπος Διαστάσεις Μέγιστο φορτίο(kn) Τιμή /τμχ (mm) TPD 145 FT 175 x 145 1,30 15,80 TPD 245 FT 175 x 245 0,80 19,25 TPD 345 FT 175 x 345 0,50 21,30 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

30 2 Ορθοστάτης U. Γαλβανισμένος εν θερμώ. Τύπος Τομή (mm) Μήκος (mm) Τιμή /τμχ. US3K20FT 50 x 30 x ,80 US3K30FT 50 x 30 x ,30 US3K40FT 50 x 30 x ,05 US3K50FT 50 x 30 x ,50 US3K60FT 50 x 30 x ,25 US3K70FT 50 x 30 x ,80 US3K80FT 50 x 30 x ,30 US3K90FT 50 x 30 x ,85 US3K100FT 50 x 30 x ,60 US3K110FT 50 x 30 x ,00 US3K120FT 50 x 30 x ,75 Πρόβολος. Γαλβανισμένος εν θερμώ. Τύπος Τομή (mm) Μήκος (mm) Τιμή /τμχ. AW FT 50 x ,85 AW FT 55 x ,55 AW FT 60 x ,80 AW FT 65 x ,40 AW FT 70 x ,25 AW FT 75 x ,55 AW FT 80 x ,20 AW FT 80 x ,55 30 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

31 Ντίζες κατά DIN976. Προγαλβανισμένες. 2 Τύπος Διαστάσεις Συσκευασία (τμχ) Τιμή /τμχ (mm) 2078 M8 1M G M8 x , M10 1M G M10 x , M12 1M G M12 x , M8 2M G M8 x , M10 2M G M10 x , M12 2M G M12 x ,68 Γωνία Προγαλβανισμένη. 9 Τύπος Τομή (mm) Συσκευασία (τμχ.) Τιμή /τμχ RB FS 100 x 60 x 1, ,80 RB FS 150 x 60 x 1, ,55 RB FS 200 x 60 x 1, ,75 RB FS 300 x 60 x 1, ,20 RB FS 400 x 60 x 1, ,95 RB FS 500 x 60 x 1, ,60 RB FS 600 x 60 x 1, ,55 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

32 2 Γωνία Γαλβανισμένη εν θερμώ. Τύπος Τομή (mm) Συσκευασία (τμχ.) Τιμή /τμχ RB FΤ 100 x 60 x 1, ,65 RB FΤ 150 x 60 x 1, ,10 RB FΤ 200 x 60 x 1, ,60 RB FΤ 300 x 60 x 1, ,15 RB FΤ 400 x 60 x 1, ,00 RB FΤ 500 x 60 x 1, ,90 RB FΤ 600 x 60 x 1, ,10 Καπάκι για γωνία Προγαλβανισμένο. Τύπος Τομή (mm) Συσκευασία (τμχ.) Τιμή /τμχ DFB FS 100 x 1, ,30 DFB FS 150 x 1, ,10 DFB FS 200 x 1, ,95 DFB FS 300 x 1, ,65 DFB FS 400 x 1, ,25 DFB FS 500 x 1, ,55 DFB FS 600 x 1, ,75 32 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011

33 Πίνακες διανομής 1 Πίνακες Legrand Nedbox Πίνακες χωνευτοί με πόρτα πλαστική διαφανή. Σύμφωνα με το πρότυπο EN Πλαστικό αυτοσβεννύμενο λευκού χρώματος. Βαθμός προστασίας IP40. 3 Κωδικός Διαστάσεις. Αρ. στοιχείων των Τιμή (mm) 17,5 mm x 330 x , x 330 x , x 330 x , x 330 x ,03 Πίνακες επίτοιχοι. Δυνατότητα τοποθέτησης πόρτας. Σύμφωνα με το πρότυπο EN Πλαστικό αυτοσβεννύμενο λευκού χρώματος. Βαθμός προστασίας IP30. 9 Κωδικός Διαστάσεις. Αρ. στοιχείων των Τιμή (mm) 17,5 mm x 317 x , x 318 x , x 318 x , x 318 x ,68 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού

34 2 3 Πίνακες Legrand Plexo στεγανοί. Πίνακες επίτοιχοι με πόρτα. Μηχανική αντοχή ΙΚ09 κατηγορία II. Κλέμμες ουδετέρου και γείωσης. Βαθμός προστασίας IP65. Κωδικός Διαστάσεις. (mm) Αρ. στοιχείων των Τιμή 17,5 mm x 93 x (1 σειρά) 31, x 128 x (1 σειρά) 36, x 164 x (1 σειρά) 42, x 200 x (1 σειρά) 48, x 340 x (1 σειρά) 71, x 340 x (2 σειρές) 93, x 340 x (3 σειρές) 125,51 Πίνακες Legrand XL επίτοιχοι μεταλλικοί. Κωδικός Διαστάσεις. (mm) Αρ. στοιχείων των Τιμή 17,5 mm x 575 x (2 σειρές) 113, x 575 x (3 σειρές) 138, x 575 x (4 σειρές) 162, x 575 x (5 σειρές) 183, x 575 x (6 σειρές) 218,24 34 Ι. Νικολόπουλος Κατάλογος ηλεκτρολογικού υλικού 2011
