1 Easy, Reliable & Secure Προσαρμογέας οικιακού δικτύου Powerline 500 (PL500) Οδηγός εγκατάστασης

2 Περιγραφή ενδεικτικών λυχνιών LED Στοιχείο Λυχνία LED λειτουργίας Λυχνία LED απόδοσης Λυχνία LED Ethernet Περιγραφή Σταθερό πράσινο χρώμα. Η συσκευή τροφοδοτείται με ηλεκτρικό ρεύμα. Σταθερό πορτοκαλί χρώμα. Ο προσαρμογέας βρίσκεται σε λειτουργία εξοικονόμησης ενέργειας. Αναβοσβήνει με πράσινο χρώμα. Ο προσαρμογέας βρίσκεται σε κατάσταση ρύθμισης της ασφάλειας. Σβηστή. Η συσκευή δεν τροφοδοτείται με ηλεκτρικό ρεύμα. Σταθερό πράσινο χρώμα. Ο προσαρμογέας είναι συνδεδεμένος σε ένα δίκτυο Powerline. Σβηστή. Ο προσαρμογέας δεν βρήκε άλλη συμβατή συσκευή Powerline που να χρησιμοποιεί το ίδιο κλειδί κρυπτογράφησης. Σταθερό πράσινο χρώμα. Η θύρα Ethernet είναι συνδεδεμένη. Σβηστή. Δεν υπάρχει σύνδεση Ethernet. 2

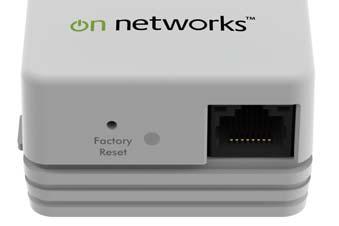

3 Περιγραφή κουμπιών Kουμπί ασφάλειας Θύρα Ethernet Κουμπί επαναφοάς εργοστασιακν ρυθμίσεων Στοιχείο Κουμπί επαναφοράς εργοστασιακών ρυθμίσεων Kουμπί ασφάλειας Περιγραφή Πατήστε το κουμπί Factory Reset (Επαναφορά εργοστασιακών ρυθμίσεων) για 1 δευτερόλεπτο και, στη συνέχεια, αφήστε το, για να επαναφέρετε τον προσαρμογέα Powerline στις προεπιλεγμένες εργοστασιακές ρυθμίσεις του. Αφού συνδέσετε το νέο Powerline Network AV, πατήστε το κουμπί Security (Ασφάλεια) για 2 δευτερόλεπτα. Στη συνέχεια, πατήστε το κουμπί Security (Ασφάλεια) σε έναν από τους υπόλοιπους προσαρμογείς του υπάρχοντος δικτύου σας για 2 δευτερόλεπτα. Και τα δύο κουμπιά πρέπει να πατηθούν εντός 2 λεπτών. 3

4 Εγκατάσταση του προσαρμογέα Powerline Η ακόλουθη διαδικασία περιγράφει τον τρόπο προσθήκης προσαρμογέα Powerline στο υπάρχον δίκτυο Powerline. Επαναλάβετε αυτήν τη διαδικασία για κάθε προσαρμογέα Powerline που θέλετε να προσθέσετε. Για να προσθέσετε έναν προσαρμογέα Powerline στο υπάρχον δίκτυο Powerline: 1 Συνδέστε τον προσαρμογέα Powerline σε πρίζα ρεύματος. 2 Ρυθμίστε την ασφάλεια του προσαρμογέα Powerline για προσθήκη στο υπάρχον δίκτυο Powerline. α Πατήστε το κουμπί Security (Ασφάλεια) για 2 δευτερόλεπτα. β Πατήστε το κουμπί Security (Ασφάλεια) σε έναν από τους προσαρμογείς Powerline στο υπάρχον δίκτυο για 2 δευτερόλεπτα. Και τα δύο κουμπιά πρέπει να πατηθούν εντός 2 λεπτών. 4

5 Σημείωση: Μην πατήσετε το κουμπί Security (Ασφάλεια) στον προσαρμογέα Powerline πριν ολοκληρωθεί η εγκατάσταση και επιτευχθεί επικοινωνία μεταξύ των προσαρμογέων (επιβεβαιώνεται από την ενδεικτική λυχνία LED Powerline που αναβοσβήνει). Αν πατήσετε αυτό το κουμπί πολύ νωρίς, μπορεί να απενεργοποιήσετε προσωρινά την επικοινωνία Powerline. Αν η επικοινωνία Powerline απενεργοποιηθεί, χρησιμοποιήστε το κουμπί Factory Reset (Επαναφορά εργοστασιακών ρυθμίσεων), για να επαναφέρετε τον προσαρμογέα Powerline στις προεπιλεγμένες εργοστασιακές ρυθμίσεις του. 3 Συνδέστε συσκευές στον προσαρμογέα Powerline. Μπορείτε να συνδέσετε μια συσκευή, όπως ένα δρομολογητή ή έναν υπολογιστή, στη θύρα Ethernet στο κάτω μέρος του προσαρμογέα Powerline. Πληροφορίες ασφάλειας Είσοδος AC: V, 0,2A (μεγ.). Θερμοκρασία λειτουργίας: 0 40 C. Η πρίζα πρέπει να βρίσκεται κοντά στον εξοπλισμό και να είναι εύκολα προσβάσιμη. 5

6 Υποστήριξη Σας ευχαριστούμε που επιλέξατε προϊόντα On Networks. Αφού εγκαταστήσετε τη συσκευή σας, βρείτε τον αριθμό σειράς στην ετικέτα του προϊόντος και χρησιμοποιήστε τον για να δηλώσετε το προϊόν στη διεύθυνση: Για να χρησιμοποιήσετε την τηλεφωνική υποστήριξη της On Networks, πρέπει να δηλώσετε το προϊόν σας. Για ενημερώσεις προϊόντος και ηλεκτρονική υποστήριξη, επισκεφθείτε τη διεύθυνση: Η On Networks συνιστά τη χρήση μόνο των επίσημων πόρων υποστήριξης της On Network. Εμπορικά σήματα Οι επωνυμίες και τα ονόματα προϊόντων είναι εμπορικά σήματα των αντίστοιχων κατόχων τους. Οι πληροφορίες υπόκεινται σε αλλαγές χωρίς προειδοποίηση. Για τη βελτίωση της εσωτερικής σχεδίασης, της λειτουργίας ή/και της αξιοπιστίας, η On Networks διατηρεί το δικαίωμα να προβεί σε αλλαγές στα προϊόντα που περιγράφονται στο παρόν έγγραφο, χωρίς ειδοποίηση. Η On Networks δεν αναλαμβάνει καμία ευθύνη που ενδέχεται να προκύψει λόγω της χρήσης ή της εφαρμογής των προϊόντων ή των διατάξεων κυκλωμάτων που περιγράφονται στο παρόν. Συμμόρφωση Για την τρέχουσα Δήλωση Συμμόρφωσης ΕΕ, επισκεφθείτε τη διεύθυνση: Μόνο για χρήση σε εσωτερικούς χώρους. Μπορεί να πωληθεί σε όλα τα κράτη μέλη της ΕΕ, τις χώρες της ΕΖΕΣ και την Ελβετία. 6

7

8 On Networks 6455 East Johns Crossing Suite 230 Duluth, GA Η.Π.Α. Μάρτιος 2013
