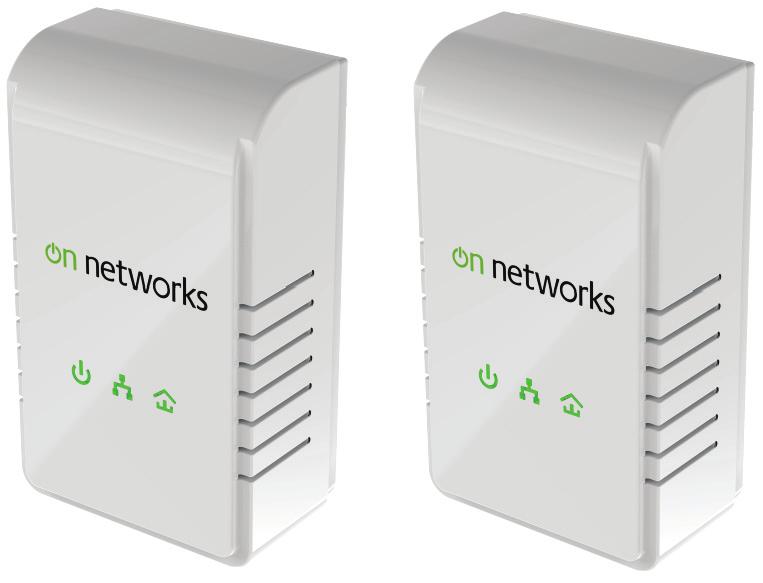

1 Easy, Reliable & Secure Οδηγός εγκατάστασης Προσαρμογέας Powerline 200 Home Network (PL200)

2 Εμπορικά σήματα Οι επωνυμίες και τα ονόματα προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων τους. Οι πληροφορίες υπόκεινται σε αλλαγές χωρίς ειδοποίηση. ήλωση προϋποθέσεων Για τη βελτίωση της εσωτερικής σχεδίασης, της λειτουργίας ή/και της αξιοπιστίας, η On Networks διατηρεί το δικαίωμα να προβεί σε αλλαγές στα προϊόντα που περιγράφονται στο παρόν έγγραφο, χωρίς ειδοποίηση. Η On Networks δεν αναλαμβάνει καμία ευθύνη που ενδέχεται να προκύψει λόγω της χρήσης ή της εφαρμογής των προϊόντων ή των διατάξεων κυκλωμάτων που περιγράφονται στο παρόν. Το παρόν σύμβολο τοποθετήθηκε σύμφωνα με την οδηγία 2002/96 της Ευρωπαϊκής Ένωσης σχετικά με την απόρριψη ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Εάν το προϊόν αυτό απορριφθεί σε χώρα εντός της Ευρωπαϊκής Ένωσης, θα πρέπει να ανακυκλωθεί σύμφωνα με τη σχετική νομοθεσία της χώρας σας η οποία εφαρμόζει την εν λόγω οδηγία. 2

3 Περιγραφή των ενδεικτικών λυχνιών LED Στοιχείο Λυχνία LED λειτουργίας Λυχνία LED Ethernet Λυχνία απόδοσης Περιγραφή Σταθερό πράσινο χρώμα. Η συσκευή τροφοδοτείται με ηλεκτρικό ρεύμα. Σταθερό πορτοκαλί χρώμα. Ο προσαρμογέας βρίσκεται σε λειτουργία εξοικονόμησης ενέργειας. Αναβοσβήνει με πράσινο χρώμα. Ο προσαρμογέας βρίσκεται σε κατάσταση ρύθμισης της ασφάλειας. Σβηστή. Η συσκευή δεν τροφοδοτείται με ηλεκτρικό ρεύμα. Σταθερό πράσινο χρώμα. Η θύρα Ethernet είναι συνδεδεμένη. Σβηστή. εν υπάρχει σύνδεση Ethernet. Σταθερό πράσινο χρώμα. Ο προσαρμογέας είναι συνδεδεμένος σε ένα δίκτυο Powerline. Σβηστή. Ο προσαρμογέας δεν βρήκε άλλη συμβατή συσκευή Powerline που να χρησιμοποιεί το ίδιο κλειδί κρυπτογράφησης. 3

4 Περιγραφή κουμπιών Κουμπί επαναφοράς Κουμπί ασφάλειας Θύρα Ethernet Στοιχείο Επαναφορά εργοστασιακών ρυθμίσεων Κουμπί ασφάλειας Περιγραφή Πατήστε το κουμπί Reset (Επαναφορά) για 1 δευτερόλεπτο και, στη συνέχεια, αφήστε το για να επαναφέρετε τον προσαρμογέα Powerline στις εργοστασιακές προεπιλεγμένες ρυθμίσεις του. Αφού συνδέσετε το νέο σας προσαρμογέα Powerline στο ρεύμα, πατήστε το κουμπί ασφάλειας για 2 δευτερόλεπτα και, στη συνέχεια, πατήστε το κουμπί ασφάλειας σε έναν από τους προσαρμογείς Powerline στο υπάρχον δίκτυό σας για 2 δευτερόλεπτα. Και τα δύο κουμπιά πρέπει να πατηθούν εντός 2 λεπτών. 4

5 Εγκατάσταση του προσαρμογέα Powerline Για κάθε προσαρμογέα Powerline που προσθέτετε στο υπάρχον δίκτυο Powerline, ακολουθήστε τα παρακάτω βήματα: 1. Συνδέστε κάθε προσαρμογέα Powerline σε πρίζα ρεύματος. 2. Ρυθμίστε την ασφάλεια του προσαρμογέα Powerline για προσθήκη στο υπάρχον δίκτυο Powerline. Πατήστε το κουμπί ασφάλειας για 2 δευτερόλεπτα και, στη συνέχεια, πατήστε το κουμπί ασφάλειας σε έναν από τους προσαρμογείς Powerline στο υπάρχον δίκτυο για 2 δευτερόλεπτα. Και τα δύο κουμπιά πρέπει να πατηθούν εντός 2 λεπτών. Σημείωση: Μην πατήσετε το κουμπί ασφάλειας στον προσαρμογέα Powerline πριν ολοκληρωθεί η εγκατάσταση και επιτευχθεί επικοινωνία μεταξύ των προσαρμογέων (επιβεβαιώνεται από την ενδεικτική λυχνία LED Powerline που αναβοσβήνει). Επίσης, εάν πατήσετε το κουμπί πολύ νωρίς, μπορεί να απενεργοποιήσετε προσωρινά την επικοινωνία Powerline. Σε αυτή την περίπτωση, χρησιμοποιήστε το κουμπί Reset (Eπαναφορά εργοστασιακών ρυθμίσεων) για να επαναφέρετε τον προσαρμογέα Powerline στις προεπιλεγμένες εργοστασιακές ρυθμίσεις του. 5

6 3. Συνδέστε συσκευές στον προσαρμογέα Powerline. Στη θύρα Ethernet στην κάτω πλευρά του προσαρμογέα Powerline, μπορείτε να συνδέσετε μια συσκευή, όπως έναν δρομολογητή ή έναν υπολογιστή. Πληροφορίες ασφάλειας Είσοδος AC: V~, 60 ma (μέγ.). Θερμοκρασία λειτουργίας: 0C~40C Η πρίζα πρέπει να βρίσκεται κοντά στον εξοπλισμό και να είναι εύκολα προσβάσιμη. 6

7 Τεχνική υποστήριξη Σας ευχαριστούμε που επιλέξατε προϊόντα On Networks. Αφού εγκαταστήσετε τη συσκευή σας, εντοπίστε το σειριακό αριθμό στην ετικέτα του προϊόντος και χρησιμοποιήστε τον για να δηλώσετε το προϊόν στη διεύθυνση Για να χρησιμοποιήσετε τις υπηρεσίες τηλεφωνικής υποστήριξης, πρέπει προηγουμένως να έχετε δηλώσει το προϊόν. Συνιστάται ανεπιφύλακτα η δήλωση μέσω της διεύθυνσης Για ενημερώσεις του προϊόντος και διαδικτυακή υποστήριξη, ανατρέξτε στη διεύθυνση pl200. Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση, τη διαμόρφωση και τη χρήση του προσαρμογέα USB ασύρματου δικτύου, ανατρέξτε στο Εγχειρίδιο χρήσης. Για το πλήρες κείμενο της ήλωσης Συμμόρφωσης, επισκεφθείτε τη διεύθυνση Για πληροφορίες σχετικά με τη Γενική άδεια δημόσιας χρήσης GPL, επισκεφθείτε τη διεύθυνση

8 Ιούνιος 2012
