Μετάφραση των αυθεντικών οπδηγιών χρήσης. Ερμηνεία συμβόλων Γενικές υποδείξεις ασφαλείας Κατάλληλο προσωπικό Ιδιότητες...

Transcript

1 _ Οδηγίες χρήσης

2

3 ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ Μετάφραση των αυθεντικών οπδηγιών χρήσης weiß nichtel Πίνακας περιεχομένων Ερμηνεία συμβόλων Γενικές υποδείξεις ασφαλείας Κατάλληλο προσωπικό Ιδιότητες Εγγύηση/Αποκλεισμός ευθύνης Έλεγχος των ακατέργαστων τεμαχίων Συναρμολόγηση στο τραπέζι εργασίας Χρήση Στερέωση Φινίρισμα στον οδοντογιατρό Φινίρισμα στον οδοντογιατρό Εξαρτήματα Πληροφορίες για Download

4 ΕΡΜΗΝΕΊΑ ΣΥΜΒΌΛΩΝ Ερμηνεία συμβόλων Προειδοποιητικές υποδείξεις Στο κείμενο οι προειδοποιητικές υποδείξεις βρίσκονται μέσα σε ένα πλαίσιο και χαρακτηρίζονται με ένα προειδοποιητικό τρίγωνο με χρωματιστό φόντο. Όταν υπάρχει κίνδυνος ηλεκτροπληξίας το θαυμαστικό μέσα στο τρίγωνο αντικαθίσταται από ένα σύμβολο κεραυνού. Λέξεις-σήματα στην αρχή μιας προειδοποιητικής υπόδειξης χαρακτηρίζουν το είδος και τη βαρύτητα των συνεπειών σε περίπτωση που δεν θα τηρηθούν τα μέτρα αποσόβησης του κινδύνου. _ ΥΠΟΔΕΙΞΗ σημαίνει ότι μπορεί να προκληθούν υλικές ζημίες.. _ ΠΡΟΣΟΧΗ σημαίνει ότι μπορεί να προκληθούν ελαφρές έως μέτριες σωματικές βλάβες. _ ΠΡΟΕΙΔΟΠΟΙΗΣΗσημαίνει ότι μπορεί να προκληθούν σοβαρές σωματικές βλάβες. _ ΚΙΝΔΥΝΟΣ σημαίνει ότι μπορεί να προκληθούν θανατηφόρες σωματικές βλάβες. Σημαντικές πληροφορίες Σημαντικές πληροφορίες που δεν περιέχουν κινδύνους για ανθρώπους ή πράγματα χαρακτηρίζονται με το διπλανό σύμβολο. Επιπλέον πλαισιώνονται και με γραμμές. 4

5 ΓΕΝΙΚΈΣ ΥΠΟΔΕΊΞΕΙΣ ΑΣΦΑΛΕΊΑΣ Άλλα σύμβολα στις οδηγίες χρήσης Σύμβολο Σημασία Σημείο περιγραφής μιας ενέργειας _ Σημείο ενός πίνακα Δευτερεύον σημείο περιγραφής μιας ενέργειας ή ενός πίνακα [3] Αριθμοί σε αγκύλες αναφέρονται σε ψηφία θέσης στα γραφικά Γενικές υποδείξεις ασφαλείας ΠΡΟΣΟΧΗ: Κίνδυνος για την υγεία από σκόνη και οξείδιο του ζιρκονίου! Όταν εργάζεστε να φοράτε προσωπικό προστατευτικό εξοπλισμό (γάντια, προστατευτικά γυαλιά, ). Κατάλληλο προσωπικό ΥΠΟΔΕΙΞΗ: Η κατεργασία του προϊόντος επιτρέπεται μόνο σε ειδικούς, κατάλληλα εκπαιδευμένους οδοντοτεχνίτες. 5

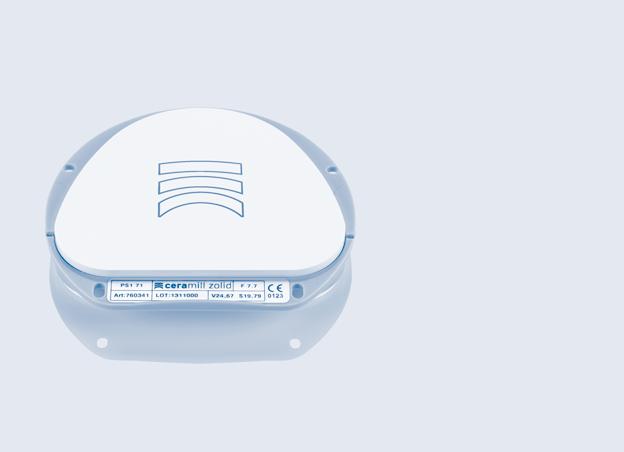

6 ΙΔΙΌΤΗΤΕΣ Ιδιότητες Περιγραφή προϊόντος Τα Ceramill Zolid Preshades είναι ακατέργαστα τεμάχια από οξείδιο ζιρκονίου ( Y-TZP ZrO 2 ) για οδοντοτεχνικές χρήσεις τύπου II, κατηγορία 6, κατά DINENISO6872. Χρησιμεύουν στην κατασκευή συστημάτων φορέων μόνιμων και αφαιρετών προθέσεων (π. χ. στεφάνες και γέφυρες, κωνικές και τηλεσκοπικές στεφάνες, προσθετικές στεφάνες και προσθετικά κολοβώματα κτλ.) με τη βοήθεια CNC συσκευών φρεζαρίσματος (π. χ. Ceramill Motion) ή χειροκίνητες φρέζες αντιγραφής (π.χ. Ceramill Base και Multi-x). Τα Ceramill Zolid Preshades είναι ήδη χρωματισμένα ακατέργαστα τεμάχια και προσφέρονται αντίστοιχα σε τρεις χρωματισμούς και τρία ύψη. Αυτά τα ακατέργαστα τεμάχια δεν χρωματίζονται με Ceramill Liquids αλλά χρωματίζονται μονολιθικά με Ceramill Stain&Glaze, μετά από την επιτυχή τελική σύντηξη, ή χρησιμοποιούνται σαν σκελετοί στην τεχνική επένδυσης Στον πίνακα που ακολουθεί δίνονται συμβουλές στην αναζήτηση του εκάστοτε χρώματος των δοντιών με τη βοήθεια Ceramill Zolid Preshades. 6

7 ΙΔΙΌΤΗΤΕΣ Χρω μα δοντιω ν Χρώμα στίλβωσης A1 A2 A3 A3,5 B1 B2 B3 Ceramill Zolid Preshades 1 O O Ceramill Zolid Preshades 2 O Ceramill Zolid Preshades 3 O O Ceramill Zolid Preshades 0 Bleach ιδανικό γι' αυτό το χρώμα O δεν επιτυγχάνεται ο χρωματισμός δεν είναι κατάλληλο γι' αυτό το χρώμα Μετά την επιτυχή τελική σύντηξη το Ceramill Zolid Preshades εκπληρώνει τις απαιτήσεις της προδιαγραφής DIN EN ISO 6872 και, μετά από μια κατάλληλη επεξεργασία (βλέπε σελίδα 14 και τα επόμενα) εκπληρώνει επίσης και τις απαιτήσεις της προδιαγραφής ISO Φύλλο δεδομένων ασφαλείας/δήλωση συμμόρφωσης Το φύλλο ασφαλείας δεδομένων και η δήλωση συμμόρφωσης μπορούν να κατεβαστούν από την ιστοσελίδα 7

8 ΙΔΙΌΤΗΤΕΣ Τεχνικά χαρακτηριστικά Μονάδα Αξία Αντοχή στην κάμψη (4 σημεία) MPa 1200 (DIN EN 843-1) Ηλεκτρονική ενότητα GPa > 200 Μέγεθος κόκκωσης μm 0,6 Πυκνότητα g/cm 3 6 Ανοιχτό πορώδες % 0 Συντελεστής θερμικής διαστολής 1/K 11 ± 0, (WAK) ( C) Χημική διαλυτότητα μg/cm 2 < 100 Ραδιενέργεια Bq/g < 0,2 Χημική σύσταση Οξείδιο Ποσοστό μάζας ZrO 2 + HfO 2 + Y 2 O 3 99,0 Y 2 O 3 4,5-5,6 HfO 2 < 5 Al 2 O 3 < 0,5 άλλα οξείδια < 1 Διάρκεια διατήρησης των ακατέργαστων τεμαχίων Τα ακατέργαστα τεμάχια από οξείδιο ζιρκονίου Ceramill Zolid Preshades μπορούν, μετά από κατάλληλη επεξεργασία, να χρησιμοποιηθούν 5 χρόνια από την ημερομηνία της κατασκευής τους. 8

9 ΙΔΙΌΤΗΤΕΣ Αποθήκευση Το Ceramill Zolid Preshades πρέπει να αποθηκεύεται σε στεγνό χώρο μέσα στη γνήσια συσκευασία του. Συσκευασία Κωδ. αριθ. Ονομασία Ονομασία Συσκευασία Ceramill Zolid Preshades 0 71 XS Ceramill Zolid Preshades Ceramill Zolid Preshades 0 71 L Ceramill Zolid Preshades 1 71 XS Ceramill Zolid Preshades Ceramill Zolid Preshades 1 71 L Ceramill Zolid Preshades 2 71 XS Ceramill Zolid Preshades 2 71 Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =12mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =16mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =20mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =12mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =16mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =20mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =12mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =16mm 9

10 ΕΓΓΎΗΣΗ/ ΑΠΟΚΛΕΙΣΜΌΣ ΕΥΘΎΝΗΣ Κωδ. αριθ. Ονομασία Ονομασία Συσκευασία Ceramill Zolid Preshades 2 71 L Ceramill Zolid Preshades 3 71 XS Ceramill Zolid Preshades Ceramill Zolid Preshades 3 71 L Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =20mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =12mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =16mm Ακατέργαστο τεμάχιο από οξείδιο του ζιρκονίου, σχήμα καμπύ- 1 τμχ. Πακέτο με λης δοντιού, ύψος =20mm Εγγύηση/Αποκλεισμός ευθύνης Οι προτάσεις τεχνικών εφαρμογών, ανεξάρτητα αν έλαβαν χώρα προφορικά, γραπτά ή στο πλαίσιο πρακτικών οδηγιών, ισχύουν ως οδηγίες. Τα προϊόντα μας υπόκεινται σε συνεχή εξέλιξη. Γι αυτό τηρούμε το δικαίωμα αλλαγών σε χειρισμό και σύνθεση. Έλεγχος των ακατέργαστων τεμαχίων Τα ακατέργαστα τεμάχια Ceramill Zolid Preshades πρέπει να ελέγχονται οπωσδήποτε άμεσα μετά την παράδοσή τους και να βεβαιώνεστε οπτικά ότι βρίσκονται σε άριστη κατάσταση. Όταν χρησιμοποιήσετε ένα χαλασμένο ακατέργαστο τεμάχιο (π.χ. από ζημιά κατά τη μεταφορά του) εκπίπτει κάθε αξίωση καταγγελίας. 10

11 ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΣΤΟ ΤΡΑΠΈΖΙ ΕΡΓΑΣΊΑΣ Συναρμολόγηση στο τραπέζι εργασίας Φρέζες αντιγραφής Ceramill Base και Ceramill Multi-x Βιδώστε το ακατέργαστο τεμάχιο επάνω στην πλάκα υποδοχής 71 (εξάρτημα, για Ceramill Base, για Ceramill Multi-x). Συναρμολογήστε την πλάκα υποδοχής 71 στη συσκευή φρεζαρίσματος. Σχ. 1 Πλάκα υποδοχής Ceramill Motion Το ακατέργαστο τεμάχιο συναρμολογείται κατευθείαν στην υποδοχή ακατέργαστων τεμαχίων της Ceramill Motion. Τοποθετήστε το ακατέργαστο τεμάχιο στην υποδοχή της Ceramill Motion και ακινητοποιήστε το με βίδες. Σχ. 2 Τοποθέτηση του ακατέργαστου τεμαχίου 11

12 ΧΡΉΣΗ Χρήση Τομείς ενδείξεων _ ανατομικά περιορισμένοι σκελετοί στεφάνων και γεφυρών στους τομείς των μπροστινών και των οπίσθιων δοντιών καθώς και μονολιθικών (πλήρως ανατομικών) στεφάνων και γεφυρών _ ανατομικά περιορισμένοι σκελετοί στεφάνων και γεφυρών με το πολύ δυο συνεχή γεφυρώματα μπροστά και το πολύ δύο συνεχή γεφυρώματα στον οπίσθιο τομέα και μέγιστο ανατομικό μήκος 50 mm _ μονολιθικές γέφυρες με το πολύ δυο συνεχή γεφυρώματα στον οπίσθιο τομέα και μέγιστο ανατομικό μήκος 50 mm _ σκελετοί και γέφυρες με πρόβολο με ένα γεφύρωμα το πολύ (το πολύ ένα γεφύρωμα με πρόβολο έως το δεύτερο προγόμφιο). Περιορισμός ένδειξης για τον Καναδά: _ Μεμονωμένες στεφάνες _ Γέφυρες μπροστινών δοντιών _ Γέφυρες οπισθίων δοντιών μέχρι τέσσερα μέρη Αντενδείξεις _ ανεπαρκής ύπαρξη αδαμαντίνης, ρίζας και οδοντίνης _ ανεπαρκή αποτελέσματα παρασκευής _ ανεπαρκής υγιεινή στόματος _ περισσότερα από δυο συνεχή ενδιάμεσα στοιχεία γέφυρας στη γέφυρα οπισθίων δοντιών. _ γνωστές αντενδείξεις έναντι των διάφορων συστατικών _ ισχυρά αποχρωματισμένες αδαμαντίνη, ρίζα και οδοντίνη 12

13 ΧΡΉΣΗ Παράμετροι σκελετών σε εξάρτηση από το εκάστοτε υλικό Κατά την κατασκευή των σκελετών Ceramill Zolid Preshades από οξείδιο του ζιρκονίου πρέπει, στην κατάσταση σύντηξης, να τηρούνται οι εξής παράμετροι: Ceramill Zolid Preshades ελάχιστο πάχος σκελετού σε mm Διατομή συνδέσμων mm 2 μέγιστος αριθμός συνδεδεμένων γεφυρωμάτων Πρόσθιος Οπίσθιος Πρόσθιος Οπίσθιος 0,5 7 9 Πακέτο με 1 τμχ. 2 13

14 ΧΡΉΣΗ Λεπτομερή ελάχιστα πάχη και διατομές συνδετήρων Πάχος τοιχώματος σε mm κοπτή- Ένδειξη Σχήμα Συνολικός αριθμός μονάδων Αριθμός των συνεχών γεφυρωμάτωρων/γομφίων και προγομφίων κυκλικά Διατομή συνδετήρων σε mm 2 Πρωτογενή μέρη/διπλές 1 0,7 0,5 στεφάνες Μεμονωμένη στεφάνη 1 0,5 0,5 Γέφυρα μπροστινών OXXO δοντιών OXXXO Γέφυρα οπισθίων δοντιών Γέφυρα με πρόβολο OXO 3 1 0,5 0,5 > ,7 0,5 > 9 OXO 3 1 0,7 0,5 > 9 OXXO 4 2 1,0 0,7 > 12 OOX OOOX 3 4 OXOX 4 Τερματικός πρόβολος 1 + Τερματικός πρόβολος 1,0 0,7 > 12 1,0 0,7 > 12 O Στεφάνη σηρίγματος X Γεφύρωμα 14

15 ΧΡΉΣΗ Παράμετροι άκρων στο λογισμικό CAD Ceramill Mind Στο Ceramill Zolid Preshades πρέπει να προσέχετε να έχουν επαρκές πάχος τα πάχη των άκρων. Προτεινόμενες τιμές: _1. Πάχος άκρου (Horizontal): 0,2 mm _2. Γωνιασμένο (Angled): 0,3 mm _3. Γωνία (Angle): 60 _4. Ύψος (Vertical): 0 mm Τρόπος δράσης κατά την κατασκευή των σκελετών Ο συντελεστής μεγέθυνσης των ακατέργαστων τεμαχίων Ceramill Zolid Preshades που εξακρίβωσε η Amann Girrbach κωδικοποιείται βάσει της αντίστοιχης σειράς και αναγράφεται επάνω στα ακατέργαστα τεμάχια. Στην Ceramill Motion: Κατά την κατεργασία των Ceramill Zolid Preshades στην Ceramill Motion προτείνουμε να χρησιμοποιείτε μόνο συσκευές φρεζαρίσματος των οποίο ο ωφέλιμος χρόνος χρήσης βρίσκεται ακόμη μέσα στην πράσινη περιοχή της ένδειξης ορίου φθοράς. Εισάγετε το συντελεστή μεγέθυνσης στο λογισμικό CAM Ceramill Match. 15

16 ΧΡΉΣΗ Φρεζάρετε τα ακατέργαστα τεμάχια με την Ceramill Motion σύμφωνα με τις στρατηγικές φρεζαρίσματος που έχουν εξελιχτεί για το εκάστοτε υλικό (στρατηγικές φρεζαρίσματος Zolid Preshades). Περισσότερες πληροφορίες για τη διαμόρφωση και την κατασκευή των σκελετών με το λογισμικό CAD Ceramill Mind μπορείτε να κατεβάσετε από την ιστοσελίδα Ceramill M-Center Homepage, στην προστατευμένη περιοχή Download. Στα συστήματα φρεζών αντιγραφής: Ρυθμίστε το συντελεστή μεγέθυνσης στα συστήματα φρεζών αντιγραφής. Να τηρείτε τους τρόπους προσέγγισης και τις στρατηγικές για το οξείδιο ζιρκονίου που περιέχονται στα έγγραφα εκπαίδευσης. Υποδείξεις για το σχεδιασμό του σκελετού στις φρέζες αντιγραφής Ceramill θα βρείτε στα έγγραφα εκπαίδευσης και στις Οδηγίες κατεργασίας των πλαστικών υλικών μοντελισμού Ceramill Ceramill Gel/Pontic (760514/760522). Να αφαιρείτε τη σκόνη ζιρκονίου από τους σκελετούς με ένα πινέλο ή με πεπιεσμένο αέρα. 16

17 ΧΡΉΣΗ Αφαίρεση από το ακατέργαστο τεμάχιο Να δίνετε μεγάλη προσοχή όταν αφαιρείτε τους σκελετούς από το ακατέργαστο τεμάχιο: Να αφαιρείτε τους σκελετούς με μια τουρμπίνα χωρίς νερό και ένα αιχμηρό διαμάντι (να αποφεύγετε τους δίσκους κοπής). Για τη λείανση των συνδετήρων και τη στίλβωση των σκελετών προτείνεται το σετ στίλβωσης της Amann Girrbach. Τελική σύντηξη Για την τελική σύντηξη προτείνεται ο κλίβανος υψηλών θερμοκρασιών Ceramill Therm (178300/178350) ή ένας άλλος κλίβανος υψηλής ποιότητας (βλέπε τις οδηγίες χρήσης του εκάστοτε κλιβάνου σύντηξης). Για την σύντηξη χρησιμοποιείται ένα ξεχωριστό δοχείο σύντηξης (178370) και σφαίρες σύντηξης (178311). ΥΠΟΔΕΙΞΗ: Απώλεια της διαφάνειας! Να χρησιμοποιείτε αυτό το δοχείο σύντηξης μόνο με σφαίρες για Ceramill Zolid Preshades και όχι για Ceramill ZI! Η σύντηξη των σκελετών από Ceramill Zolid δεν πρέπει να λαμβάνει χώρα στο ίδιο δοχείο σύντηξης με τους σκελετούς Ceramill ZI! 17

18 ΧΡΉΣΗ Τα Ceramill Zolid Preshades και οι σκελετοί ZI μπορούν να υπόκεινται σε μια και μόνο διαδικασία σύντηξης όταν βρίσκονται μέσα σε ξεχωριστά δοχεία σύντηξης τοποθετημένα το ένα επάνω στο άλλο. Η διαδοχική τοποθέτηση των δοχείων σύντηξης είναι εφικτή μόνο στο Ceramill Therm II (178350). Τοποθετήστε τους υπό σύντηξη σκελετούς Ceramill Zolid Preshades στο γεμάτο με σφαίρες σύντηξης (178311) δοχείο σύντηξης (178370). Θέστε τους σκελετούς επάνω στις σφαίρες σύντηξης ασκώντας ελαφριά πίεση για να εξασφαλίσετε μια επαρκή υποστήριξη. ΥΠΟΔΕΙΞΗ: Να βεβαιώνεστε ότι δεν βρίσκονται σφαίρες ούτε στους μεσοδόντιους χώρους ούτε στις κοιλότητες των στεφάνων! Να διεξάγετε την τελική σύντηξη των σκελετών σύμφωνα με το εξής πρόγραμμα: Φάση προθέρμανσης: θερμοκρασία χώρου έως την τελική θερμοκρασία ύψους 1450 C, φάση προθέρμανσης 5-10 K/min Χρόνος συγκράτησης στην τελική θερμοκρασία: 2 ώρες Φάση ψύξης: Τελική θερμοκρασία 1450 C έως τη θερμοκρασία χώρου (τουλάχιστον <200 C), περίπου 5K/min (περίπου 5 ώρες) 18

19 ΧΡΉΣΗ Σκελετοί για επένδυση / Ceramill Zolid Preshades Τελική κατεργασία Μετά την τελική σύντηξη να φινίρετε τους σκελετούς από οξείδιο του ζιρκονίου, ανάλογα με τις εκάστοτε απαιτήσεις, χωρίς πίεση με μια υδρόψυκτη τουρμπίνα εργαστηρίου και κατάλληλους διαμαντόδισκους λείανσης (προτείνουμε: Φινίρισμα κόκκων περίπου 40 μm). Προετοιμασία του σκελετού για την επένδυση Μετά τον έλεγχο της ακρίβειας προσαρμογής, των σημείων επαφής και της ύφεσης: Να καθαρίζετε τους σκελετούς με δέσμη (βολή) κορουνδίου (οξείδιο αλουμινίου, 110 μm, πίεση 2bar) και ακολούθως να περιμένετε τη διαφυγή των ατμών. Κεραμικά υλικά επένδυσης (εφυάλωσης) Το Ceramill Zolid Preshades είναι κατάλληλο για επένδυση με κλασικά κεραμικά επένδυσης οξειδίου του ζιρκονίου (π. χ. Creation ZI-F). Το συντελεστή θερμικής διαστολής αργής ψύξης για ακατέργαστα τεμάχια Ceramill Zolid Preshades θα τον βρείτε στα τεχνικά χαρακτηριστικά (βλέπε σελίδα 8). Σε γέφυρες μεγαλύτερες από πέντε μονάδες με συμπαγή γεφυρώματα προτείνεται μια βηματική αργή ψύξη έως 500 C. 19

20 ΧΡΉΣΗ Μονολιθική τεχνητή οδοντοστοιχία / Ceramill Zolid Preshades Τελική κατεργασία Μετά από την τελική σύντηξη: Να φινίρετε τους σκελετούς από οξείδιο του ζιρκονίου, ανάλογα με τις εκάστοτε απαιτήσεις, χωρίς πίεση με μια υδρόψυκτη τουρμπίνα εργαστηρίου και κατάλληλους διαμαντόδισκους λείανσης (προτείνουμε: Φινίρισμα κόκκωσης περίπου 40 μm). Να στιλβώνετε τις επιφάνειες επαφής με τον ανταγωνιστή και με τα γειτονικά δόντια σε κατάσταση πορώδους σύντηξης. Γι' αυτό το σκοπό αυτό σας προτείνουμε να χρησιμοποιείτε το σετ στίλβωσης της Amann Girrbach (βλέπε επίσης τις σχετικές με το σετ στίλβωσης οδηγίες κατεργασίας). Προετοιμασία των σκελετών για το χρωματισμό και το γυάλισμα Μετά τον έλεγχο της ακρίβειας προσαρμογής, των σημείων επαφής και της ύφεσης: Καθαρίστε τις εσωτερικές επιφάνειες των στεφάνων με δέσμη (βολή) κορουνδίου (οξείδιο του αλουμινίου, 110 μm, πίεση 2bar) και στη συνέχεια με λουτρό υπερήχων και ή/ περιμένοντας την διαφυγή των ατμών. Οι εξωτερικές επιφάνειες των στεφάνων δεν καθαρίζονται με βολή κορουνδίου. Σε γέφυρες μεγαλύτερες από πέντε μονάδες με συμπαγή γεφυρώματα προτείνεται μια βηματική αργή ψύξη έως 500 C. 20

21 ΣΤΕΡΈΩΣΗ Χρωματισμός και γυάλισμα Ακολούθως χρωματίστε και γυαλίστε της μονάδες. Γι αυτό προτείνεται το σετ χρωματισμού και γυαλίσματος της Amann Girrbach (βλέπε επίσης και τις σχετικές με το σετ χρωματισμού και γυαλίσματος). Στερέωση Κλασσική συγκολλητική κονία: Χάρη στην υψηλή αντοχή και τη σταθερότητα των σκελετών Ceramill Zolid Preshades τις περισσότερες φορές είναι εφικτή μια κλασική στερέωση με φωσφατική κονία οξειδίου του ψευδαργύρου η με υαλοϊονομερή κονία (π.χ. GC Fuji Plus). Κατά την κλασική στερέωση με συγκολλητική κονία να τηρείτε οπωσδήποτε μια επαρκή απόσταση και ένα ανάλογο ελάχιστο ύψος 3mm! Στερέωση πρόσφυσης: Για τη στερέωση πρόσφυσης προτείνεται το συνθετικό composite Panavia 21 ή Panavia F2,0 λόγω της άριστης ικανότητας προσκόλλησης με το υλικό από οξείδιο του ζιρκονίου των σκελετών. Δεν προτείνεται η προσωρινή συγκόλληση επειδή κατά την αφαίρεση μπορεί να υποστούν ζημιά οι σκελετοί. 21

22 ΦΙΝΊΡΙΣΜΑ ΣΤΟΝ ΟΔΟΝΤΟΓΙΑΤΡΌ Φινίρισμα στον οδοντογιατρό Όταν κατά την τοποθέτηση της εργασίας ο οδοντογιατρός πρέπει να τροχίσει μέσα στο στόμα του ασθενή τότε οι μονάδες πρέπει να στιλβωθούν και να γυαλιστούν εκ νέου. Για το τρόχισμα προτείνονται μόνο διαμαντοτροχοί (πρόταση: Προτείνουμε φινίρισμα κόκκωσης περίπου 40 μm). Για τη στίλβωση προτείνουμε τη χρήση του διαμαντόδισκο στίλβωσης της Amann Girrbach (βλέπε επίσης τις σχετικές με το σετ στίλβωσης οδηγίες κατεργασίας). ΥΠΟΔΕΙΞΗ: Όταν οι εργασίες δεν στιλβωθούν επαρκώς μπορεί ο ανταγωνιστής να υποστεί ζημιά από την τριβή! Φινίρισμα στον οδοντογιατρό Προτείνεται ιδιαιτέρως να ελέγχετε την τεχνητή οδοντοστοιχία τουλάχιστο μια φορά το χρόνο μέσα στο στόμα του ασθενή. Ο έλεγχος πρέπει να συμπεριλαμβάνει και τα υπόλοιπα δόντια, τους ανταγωνιστές καθώς και τους μαλακούς ιστούς Αν χρειαστεί πάρετε και μέτρα επιδιόρθωσης. Να λάβετε κι εδώ υπόψη σας ότι ακολούθως πρέπει να στιλβώστε όλα τα αντίστοιχα αντικείμενα. 22

23 ΕΞΑΡΤΉΜΑΤΑ Εξαρτήματα Κωδ. αριθ.: Ονομασία Ceramill Polish - Dent Kit Ceramill Polish - Lab Kit Ceramill Stain & Glaze Kit Ceramill Zolid δοχείο σύντηξης για στοίβαγμα Ceramill Therm σφαίρες σύντηξης 200 g Ceramill Roto Motion 0,6 Για την ταχεία στερέωση των πλαστικών μοντέλων και την ασφαλή τοποθέτηση στη συσκευή αντιγραφής προσφέρονται πλάκες συγκράτησης. 23

24 ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ DOWNLOAD Κωδ. αριθ.: Απεικόνιση Ονομασία για Ceramill Base και Ceramill Multi-x Πλάκες συγκράτησης 71/77 για 1 2 μοντελισμό με πλαστικά υλικά, κατάλληλες για Ceramill ZI/ Zolid Preshades 71 (σημάδι [1]) και Ceramill ZI 77 (σημάδι [2]), συσκευασία 5 τμχ. Πλαίσιο για πλάκα συγκράτησης για Multi-x Πλαίσιο (πολλαπλής χρήσης) με ενσωματωμένη βοήθεια τοποθέτησης για πλάκα συγκράτησης 71/77, συσκευασία 1 τμχ. Τα πλαστικά μοντέλα στερεώνονται πρώτα με το χέρι στη φρεζαρισμενη πλάκα συγκράτησης. Η πλάκα συγκράτησης ασφαλίζει στη φρέζα αντιγραφής ανάλογα με το αντίστοιχο ακατέργαστο τεμάχιο. Έτσι εκτός από την ασφαλή συγκράτηση των πλαστικών μοντέλων στη συσκευή φρεζαρίσματος εξασφαλίζεται ότι τα πλαστικά μοντέλα βρίσκονται στον υπό κατεργασία τομέα του ακατέργαστου τεμαχίου. Πληροφορίες για Download Περισσότερες οδηγίες μπορούν να κατεβαστούν από τις ιστοσελίδες και/ή 24

25 25

26 26
