1 ΟΜΙΚΕΣ ΜΗΧΑΝΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΑΡΜΑΡΟΥ

2 ΙΑ ΙΚΑΣΙΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΠΛΑΚΊΔΙΑ ΜΑΡΜΑΡΟΥ ΛΑΤΟΜΕΙΟ ΑΚΑΤΕΡΓΑΣΤΟΙ ΟΓΚΟΙ ΜΑΡΜΑΡΩΝ ΠΟΛΥΛΑΜΑ ΤΕΛΑΡΑ ΚΟΠΗ ΚΟΦΤΕΣ ΓΕΦΥΡΟΠΡΙΟΝΟ ΜΑΡΜΑΡΟΠΛΑΚΕΣ ΔΙΑΚΟΣΜΗΤΙΚΑ ΣΤΟΙΧΕΙΑ ΑΠΌ ΜΑΡΜΑΡΟ ΜΗΧΑΝΕΣ ΕΓΚΑΡΣΙΑΣ ΤΟΜΗΣ ΚΑΙ ΞΑΚΡΙΣΜΑΤΟΣ ΕΦΥΡΟΠΡΙΟΝΑ ΛΕΙΑΝΣΗ ΕΠΕΞΕΡΓΑΣΙΑ ΜΕ ΓΥΨΟ ΚΟΠΗ ΔΙΑΜΟΡΦΩΣΗ ΠΕΡΙΓΡΑΜΜΑΤΟΣ ΕΠΙΤΡΙΨΗ ΚΑΙ ΟΡΙΖΟΝΤΙΩΣΗ ΣΤΙΛΒΩΣΗ ΚΑΙ ΑΚΟΝΙΣΜΑ ΤΕΤΡΑΓΩΝΙΣΜΟΣ ΚΑΙ ΛΟΞΟΤΜΗΣΗ

3 ΠΟΛΥΛΑΜΑ ΤΕΛΑΡΑ Τα πολύλαµα τελάραείναιµηχανήµατα µεταοποίακόβουµε τους όγκους µαρµάρου σε ισοπαχείς πλάκες µε ένα πλαίσιο που αποτελείται από µια σειρά ισαπέχοντων λάµωνπουφέρουνπλακίδιααπό συνθετικό διαµάντι και κράµατα µετάλλων. Το πολύλαµo τελάρο αποτελείται από: Ένα ατσάλινο σκελετό Μια µεγάλη τροχαλία ύο ατσάλινους βραχίονες Το πριόνι Οδηγός ολίσθησης Ένα βαγονέτο. Έναν πίνακα ελέγχου Τα πολύλαµα τελάρα διακρίνονται σε: ΑΝΟΙΚΤΑ ΠΟΛΥΛΑΜΑ ΤΕΛΑΡΑ ΚΛΕΙΣΤΑ ΠΟΛΥΛΑΜΑ ΤΕΛΑΡΑ ΠΑΡΑ ΟΣΙΑΚΑ ΠΟΛΥΛΑΜΑ ΤΕΛΑΡΑ

4 ΑΝΟΙΚΤΑ ΠΟΛΥΛΑΜΑ ΤΕΛΑΡΑ Το πριόνι κινείται µπρος πίσω, από πάνω προς τα κάτω και κόβει τον όγκο µαρµάρου σε ισοπαχείς πλάκες., ο οποίοςπαραµένει σταθερά κάτω από το πριόνι.

5 ΠΑΡΑ ΟΣΙΑΚΑ ΠΟΛΥΛΑΜΑ ΤΕΛΑΡΑ Ως προς τη δοµή και τον τρόπο λειτουργίας τα παραδοσιακά τελάρα δεν διαφέρουν πολύ από τα ανοικτά, αν εξαιρέσει κανείς ότι στα ανοικτά το βαγόνι µε τοblock µπαίνει κάτω από το πριόνι από τα πλάγια της µηχανής, ενώ στα παραδοσιακά µπαίνει από µπροστά.

6 ΚΛΕΙΣΤΑ ΠΟΛΥΛΑΜΑ ΤΕΛΑΡΑ Είναι τα πολύλαμα τελάρα στα οποία το πριόνι κινείται σταθερά στο ίδιο σημείο μπρος πίσω με τη βοήθεια της τροχαλίας, ενώ ανεβαίνει από πάνω προς τα κάτω ο όγκος του μαρμάρου πάνω στην κινούμενη πλατφόρμα.

7 ΚΟΦΤΕΣ Οι κόφτες είναι μηχανήματα με βασικό στοιχείο ένα ή περισσότερους δίσκους κοπής, που κινούνται πάνω σε άξονα αριστερά -δεξιά, μπρος-πίσω και κόβουν τον όγκο του μαρμάρου κατακόρυφα, οριζόντια ή πλάγια, ενώ βρέχονται και πάλι με νερό. Στους κόφτες το πάχος κοπής ελέγχεται και προγραμματίζεται ηλεκτρονικά από μόνιτορ. Έτσι, το πάχος κοπής δεν είναι συγκεκριμένο, αλλά το ρυθμίζουμε εμείς ανά πάσα στιγμή και δεν είναι απαραίτητο να κοπούν όλες οι πλάκες με το ίδιο πάχος, σε αντίθεση με τα πολύλαμα τελάρα.

8 Μ595 Το µηχάνηµα αυτό δεν είναι ένας απλός κατακόρυφος κόφτης, αλλά ένα µηχάνηµα που επιπεδώνει τις επιφάνειες των blocks, τα κόβει κατακόρυφα, οριζόντια και τα εκφορτώνει. Αποτελείται από 3 επιµέρους τµήµατα που δουλεύουν ανεξάρτητα και κινούνται πάνω στην ίδια τροχιά. Είδη δίσκων που χρησιμοποιούνται στον κόφτη: 1. Πολλαπλοί κοπτικοί δίσκοι διαφόρων διαμέτρων 2. Πολλαπλοί κοπτικοί δίσκοι ίδιας διαμέτρου 3. Δίσκος κοπής με δυνατότητα κλίσης Φάσεις εργασίας Μ595

9 ΦΑΣΕΙΣ 1-2 ΕΡΓΑΣΙΑΣ Μ595 Φάση 1: Ένα ανεξάρτητο τμήμα με δίσκους κάνει την επιφάνεια του block επίπεδη. Φάση 2: Κατακόρυφη κοπή του block σε λωρίδες από ένα κινούμενο τοξωτό τμήμα τo οποίο μπορεί να φέρει μέχρι και 80 κατακόρυφους δίσκους.

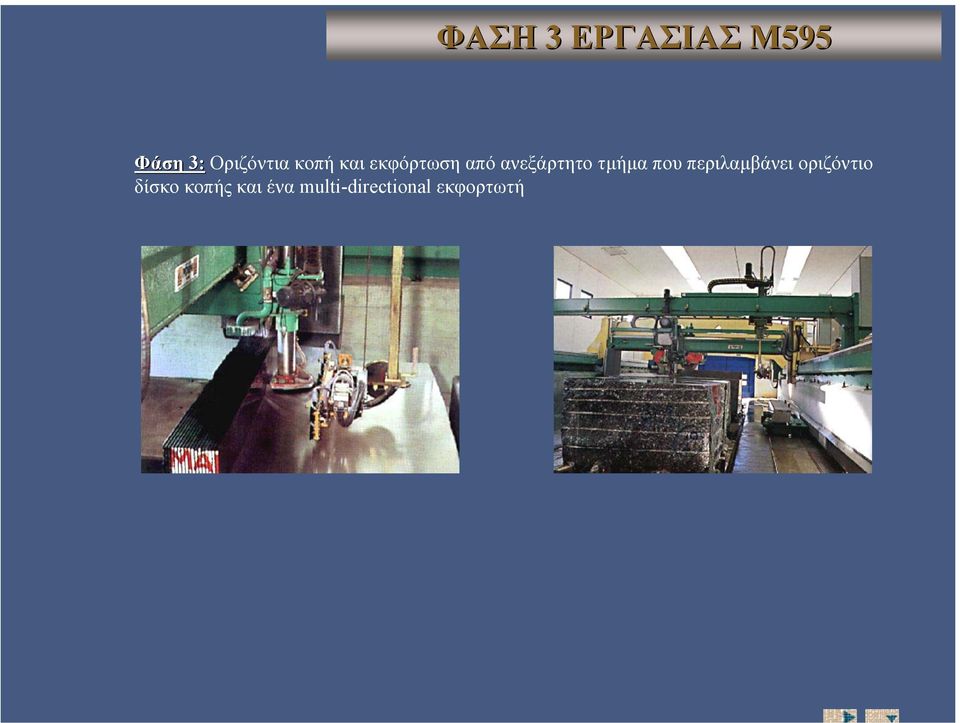

10 ΦΑΣΗ 3 ΕΡΓΑΣΙΑΣ Μ595 Φάση 3: Oριζόντια κοπή και εκφόρτωση από ανεξάρτητο τµήµα πουπεριλαµβάνει οριζόντιο δίσκο κοπής και ένα multi-directional εκφορτωτή

11 ΓΕΦΥΡΟΠΡΙΟΝΑ Με αυτά μπορούμε να τροχίσουμε τις πλάκες μαρμάρου και να δώσουμε το επιθυμητό σχήμα για παραγωγή. Ελέγχονται από ηλεκτρονικό υπολογιστή, στον οποίο δίνω το πατρόν του επιθυµητού σχήµατος και εκείνος κατευθύνει το µηχάνηµα νατοκατασκευάσει. Ηγέφυρα, δηλ. το τµήµα τηςµηχανής πάνω στο οποίο τοποθετούνται και κινούνται οι 2 οδηγοί κίνησης των τροχών, είναι φτιαγµένη από ατσάλι και σχεδιασµένη έτσι ώστε να αποφεύγονται οι κραδασµοί.

12 FTS725 Στο συγκεκριμένο μοντέλο ο τροχός μπορεί να κόβει υπό κλίση από 0 έως 60 μοίρες. Η κλίση αυτή ρυθμίζεται από το control panel. Ακόμη, το τραπέζι εργασίας μπορεί να είναι χειροκίνητο, ή αυτόματο, να μπορεί να πάρει κάποια κλίση ή όχι.

13 Μ940 Εισάγουμε στον υπολογιστή το σχήμα του μαρμάρινου αντικειμένου που θέλουμε να παράγουμε και αυτό το χαράζει αυτόματα.

14 ΕΠΙΤΡΙΨΗ ΚΑΙ ΟΡΙΖΟΝΤΙΩΣΗ Μηχανές που λειαίνουν την επιφάνεια του µαρµάρου χωρίς να την γυαλίζουν, απαλλάσσοντας την από οποιοδήποτε εξόγκωµα. Αποτελείται από ρυθµιζόµενα έλαστρα-κεφαλές που έχουν την µορφή αδαµαντοφόρων σπιράλ Τρόπος λειτουργίας Η ταχύτητα λειτουργίας τους είναι ιδιαίτερα υψηλή, µε αποτέλεσµα να γίνεται ιδιαίτερα καλή η oριζοντίωση της επιφάνειας του υπό επεξεργασία υλικού και το προϊόν που παράγεται προωθείται στην επόµενη γυαλιστική φάση. Με το ξεκίνηµα τουιµάντα µεταφοράς της µηχανής τα έλαστρα αυτόµατα επανέρχονται στην αρχική θέση εργασίας. Όποτε σταµατάει ο ιµάντας µεταφοράς των πλακών µαρµάρων, ένα ειδικό σύστηµα ασφαλείαςπου βρίσκεταισεκάθεκεφαλή, ακινητοποιεί το αντίστοιχο έλαστρο για να αποφευχθεί ο κίνδυνος καταστροφής του υποκείµενου υλικού του ιµάντα µεταφοράς της µηχανής, από κάποια έλαστρα που θα µπορούσαν ακόµα να είναι σε λειτουργία.

15 ΣΤΙΛΒΩΣΗ ΚΑΙ ΑΚΟΝΙΣΜΑ Μηχανές που με ειδικές περιστρεφόμενες κεφαλές που φέρουν ειδικές συνθετικές πέτρες, τρίβουν την μαρμάρινη επιφάνεια και τη λειαίνουν. Το αποτέλεσμα αυτό επιτυγχάνεται λόγω: 1. Κυκλικής κίνησης του δίσκου 2. Της έκκρισης στιλβωτικού από το δίσκο κατά την κυκλική του κίνηση Το στιλβωτικό ακόµα και όταν τοποθετείται απευθείας πάνω στην επιφάνεια που προορίζεται για διόρθωση -και όχι κατά τη διάρκεια περιστροφής της κεφαλήςεπιφέρει τα ίδια αποτελέσµατα και επιπλέον δεν αναστρέφει την κίνηση των δίσκων.

16 Η μηχανή αποτελείται από τα εξής μέρη: 1. Περιοχή εισόδου της μαρμάρινης πλάκας 2. Περιοχή επεξεργασίας της πλάκας 3. Έξοδος της στιλβωμένης και ακονισμένης πλέον πλάκας Τα αποτελέσματα του λουστραρίσματος είναι εμφανή σε ποιότητα και ποσότητα, τόσο στο κέντρο, όσο και στα όρια-ακμές καθώς και στις γωνίες των πλακών.

17 ΤΕΤΡΑΓΩΝΙΣΜΟΣ ΚΑΙ ΛΟΞΟΤΜΗΣΗ Οι µηχανές αυτής της κατηγορίας ακολουθούν µια διαδικασία περιµετρικής διαστασιολόγησης και ακραίας λοξότµησης. Είναι εξοπλισμένες με, αδαμαντοφόρες κεφαλές λοξότμησης, λειαντικές κεφαλές λοξότμησης και λειαντικές κεφαλές.

18 ΕΠΕΞΕΡΓΑΣΙΑ ΜΕ ΓΥΨΟ Σε περίπτωση που το µάρµαρο υποστεί φθορά ή λόγω κακής ποιότητας του µαρµάρου είναι δυνατόν να γίνει επιδιόρθωση µε την χρήση αυτού του είδους των µηχανών. Για την επεξεργασία µαρµάρων µε ρωγµές ή για επιδιόρθωση του πορώδους της επιφάνειας της µαρµάρινης πλάκας.

19 ΜΗΧΑΝΕΣ ΕΓΚΑΡΣΙΑΣ ΤΟΜΗΣ ΚΑΙ ΞΑΚΡΙΣΜΑΤΟΣ Μηχανές που κόβουν τις πλάκες μαρμάρου με αδαμαντοφόρους δίσκους σε συγκεκριμένες διαστάσεις παράγοντας έτσι πλακάκια μαρμάρου για κάθε χρήση. Χωρίζονται σε: Μηχανές εγκάρσιας τομής με ένα δίσκο κοπής Μηχανές εγκάρσιας τομής με πολλαπλούς δίσκους

20 ΜΗΧΑΝΕΣ ΕΓΚΑΡΣΙΑΣ ΚΟΠΗΣ ΜΕ ΠΟΛΛΑΠΛΟΥΣ ΙΣΚΟΥΣ Αποτελείται από τρεις φάσεις λειτουργίας: 1. Ο ιμάντας μεταφοράς οδηγεί τις λωρίδες στην περιοχή κοπής όπου βρίσκεται ο άξονας στον οποίο τοποθετούνται οι κεφαλές των δίσκων κοπής. 2. Οι πλάκες μαρμάρων κόβονται εγκάρσια σε πλακίδια από σταθερούς αδαμαντοφόρους δίσκους. 3.Τα πλακίδια μαρμάρων τοποθετούνται στονιμάνταμεταφοράςκαιμεταφέρονται έξω από τη µηχανή.

21 ΜΗΧΑΝΕΣ ΙΑΜΟΡΦΩΣΗΣ ΠΕΡΙΓΡΑΜΜΑΤΟΣ Χρησιµοποιούνται για τον σχεδιασµό τωνπεριγραµµάτων των πλακιδίων µαρµάρου κυρίως για αρχιτεκτονικούς και διακοσµητικούς σκοπούς. Περιλαµβάνει τις εργασίες : 1. Ηµιαυτόµατο αυλάκωµα 2. ιαµόρφωση σχήµατος 3. Γυάλισµα Παράγονται έτσι: Κοµµάτια µαρµάρου εσωτερικής διακόσµησης -(π.χ. πάγκοι κουζίνας και σκάλες)
