ΚΕΝΤΡΟ ΕΡΓΑΣΙΑΣ PROFESSIONAL M50

Transcript

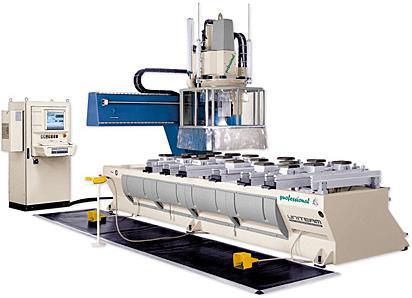

1 SADIMAC A.E 17 Ο χλμ Θεσσαλονικης Κιλκις Μελισσοχωρι Τ.Θ.55 Α.Φ.Μ: Δ.Ο.Υ:ΦΑΕ ΘΕΣΣΑΛΟΝΙΚΗΣ τηλ: fax: sadimac@otenet.gr web site : Θεσσαλονίκη, ΚΕΝΤΡΟ ΕΡΓΑΣΙΑΣ PROFESSIONAL M C.L. PROFESSIONAL M/ X1550X250 ΚΕΝΤΡΟ ΕΡΓΑΣΙΑΣ ΜΕ ΑΡΙΘΜΗΤΙΚΟ ΕΠΕΞΕΡΓΑΣΤΗ Οι κινήσεις στους άξονες Χ, Υ και Ζ γίνονται σε οδηγούς ακρίβειας. Η περιοχή εργασίας διαιρείται σε δύο ανεξάρτητες ζώνες για να επιτρέψει την εύκολη φόρτωση και εκφόρτωση (παραγωγή "pendullum"). Κάθε περιοχή εργασίας ενεργοποιείται από ένα πεντάλ για να επιτρέπει το κλείδωμα του κομματιού εργασίας με την έναρξη της επεξεργασίας. Η ήλεκτρο- πνευματική εγκατάσταση είναι ενσωματωμένη στον πίνακα της μηχανής σύμφωνα με τα IP54 πρότυπα, με άνοιγμα για την εύκολη συντήρηση. Παροχή ηλεκτρικού ρεύματος: 380V 50/60HZ (δευτεροβάθμιο V). Χ άξονας /ενεργό κτύπημα 5.000mm Υ άξονας /ενεργό χτύπημα κάθετου μοτέρ mm Ζ άξονας /μέγιστο πάχος κομματιού εργασίας 250 mm 1

2 GR.CARRELLO ASSE <Y-Z> 5 ASSI+U.FOR. Ο άξονας Z έχει σαπορτ για τον οδηγό της μονάδας λειτουργίας Η μονάδα κινείται με AC σερβομοτέρ και ρεβόλβερ για την ανίχνευση της θέσης. Το βάρος της μονάδας ισορροπείται από ένα πνευματικό έμβολο για τη γρήγορη κίνηση του άξονα Ζ GR.POMPA DEPRESSIONE 250 MC/H Ξηρή αντλία κενού με ικανότητα απορρόφησης250 m 3 /h, πρόσθετο φίλτρο για την προστασία της λειτουργίας και της απόδοσης της μηχανής. Εξοπλισμένη με συσκευή ελέγχου για να εγγυάται η καλύτερη λειτουργία κατά τη διάρκεια της κατεργασίας P.MOB.1300-STEP-<VI>2X150 INT.+1X150ST. ΤΡΑΠΕΖΙ ΕΡΓΑΣΙΑΣ ΜΕ ΒΕΝΤΟΥΖΕΣ για υποστήριξη του κομματιού, εξοπλισμένο με βαγόνι στον άξονα Χ με ρουλεμάν, πνευματική αναφορά στον άξονα Υ και πνευματικό μπλοκάρισμα κίνησης κατά μήκος του άξονα Χ. Περιλαμβάνει ΔΥΟ ΒΕΝΤΟΥΖΕΣ 150x150mm και ΔΥΟ ΒΕΝΤΟΥΖΕΣ 150x150mm με δυνατότητα αλλαγής BASE VENT.INT.<VI> 70+RIF.CENTR./ROT. BENTOYZA MΠΛΟΚΑΡΙΣΜΑΤΟΣ με περιστροφή 0/90 μοιρών, με ΕΝΑ ΚΕΝΤΡΙΚΟ ΠΙΣΤΟΝΙ με αναφορά στο 0 για το μπλοκάρισμα κομματιών με ασυνήθιστο σχήμα GR.SUPP.MOB.SCOMP.1200 RIALZ.(2+2) Κινητά σαπόρτ-ανύψωσης, με πνευματική κίνηση και αυτόματο έλεγχο. Το σύστημα διαθέτει 2 σαπορτ για κάθε περιοχή εργασίας, τα οποίοι ενεργοποιούνται μαζί ή ανεξάρτητα από το πρόγραμμα GR.INVERTER CONTROLLO ELETTRO-MANDRINO-15KW Inverter για τον έλεγχο της ταχύτητας των μονάδων κατά το φρεζάρισμα 15kw U.FORARE 10M.V. 3/3 OR.X 2/2 OR.Y ΚΕΦΑΛΗ ΤΡΥΠΗΜΑΤΟΣ αποτελούμενη από 20 ανεξάρτητα ΤΡΥΠΑΝΙΑ, από τα οποία: -5 είναι τοποθετημένα στον άξονα Χ και 5 είναι τοποθετημένα στον άξονα Υ ΟΡΙΖΟΝΤΙΑ ΤΡΥΠΑΝΙΑ είναι αντίθετα και ανεξάρτητα, για τα τρυπήματα της κεφαλής στον άξονα Χ OΡΙΖΟΝΤΙΑ ΑΝΤΙΘΕΤΑ ΤΡΥΠΑΝΙΑ είναι για τρύπημα ξύλων στον άξονα Υ. Πνευματική κίνηση ενός μοναδικού τρυπανιού που προεπιλέγεται είτε για κάθετη είτε για οριζόντια κίνηση. Διαθέτει κυλινδρικό τσοκ με διάμετρο 10mm, μοτέρ για τον έλεγχο περιστροφής των ανεξάρτητων τρυπανιών με ισχύ 3 kw με ταχύτητα rpm και σύστημα ενσωματωμένο για την αναρρόφηση ροκανιδιού 2

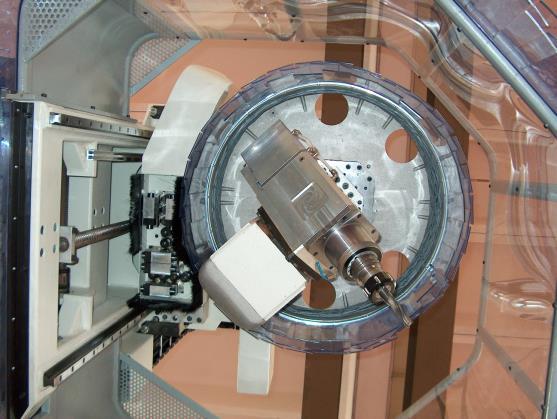

3 GR.BIPOLARE<V-C>ASSE C+B RETRO-ROTATIVO ΔΙΠΟΛΙΚΟ ΓΚΡΟΥΠ <ROBOT> με υποστήριξη, με αντίσταση στο στρίψιμο, το λύγισμα και την αλλαγή της πίεσης. Κατασκευασμένο για την ανταλλαγή των ηλεκτροτσόκ μεγάλων δυνατοτήτων και για την τοποθέτηση των αξόνων C και Α. Οι κινήσεις των αξόνων γίνονται με μοτέρ Brushless και προσαρμοστείς στο 0 (Armonic Drive) και η τοποθέτησή τους με resolver. 360o περιστροφή του άξονα C. Η περιστροφή του άξονα Α είναι 210o, μοίρες σε σχέση με την κάθετη θέση του ηλεκτροτσόκ. Οι περιστροφές των δύο αυτών αξόνων είναι πάρα πολύ γρήγορες και προγραμματίζονται από το κέντρο GR.E.M. 16 KW-RA-18-HSK63F-(5A) ΗΛΕΚΤΡΟΤΣΟΚ ΓΙΑ ΦΡΕΖΑΡΙΣΜΑ 16 ΚW με δυνατότητα μοτέρ υψηλής συχνότητας και διάφορες τιμές ταχύτητας μέχρι και r.p.m. HSK-63F και αυτόματη αλλαγή εργαλείων με σένσορες (αισθητήρες), οι οποίοι βοηθούν στη σύνδεση και αποσύνδεση του τσοκ. Η λίπανση γίνεται με γράσσο. Η ψύξη γίνεται με δυνατό, ανεξάρτητο αέρα. (ΤΕΜΑΧΙΟ 1) Πολλαπλασιαστής πίεσης του αέρα για την αλλαγή των εργαλείων CUFFIA ASPIR.<PN> -ROBOT- ΣΥΣΤΗΜΑ ΣΥΝΟΛΙΚΗΣ ΑΠΟΡΡΟΦΗΣΗΣ ROBOT MAG.MOV.PN.ROT.16 P.UT. HSK63F (5A) ΕΡΓΑΛΕΙΟΦΟΡΕΑΣ 16 ΘΕΣΕΩΝ με πνευματική, αυτόματη κίνηση, δέχεται τρυπάνια HSK-F63, με σύνδεση και αποσύνδεση που εκτελείται από το κέντρο ελέγχου MANDRINO P.UT.HSK63F+PINZA ERG40(3-30) ΚΩΝΟΣ ΠΟΙΟΤΗΤΑΣ HSK-63F με βαλβίδες σταθεροποίησης και περικόχλιο μπλοκαρίσματος για την περιστροφή προς τα δεξιά και τα αριστερά. Πλήρες με πίντζα ERG40( διαμέτρου 3-30mm ) MANDRINO P.LAMA DI TAGLIO DM.350 HSK63F ΚΩΝΟΣ ΠΟΙΟΤΗΤΑΣ HSK-63F με φλάντζα για σύνδεση με δίσκο μέγιστης διαμέτρου εώς 350mm ARMADIO EL.+CONTR.ALBATROS(6+2)+PC+V.TFT < ALBATROS > ΜΟΝAΔΑ ΑΡΙΘΜΗΤΙΚΟΎ ΕΛΈΓΧΟΥ για τη λειτουργία της μηχανής μέχρι 5 άξονες, που χρησιμοποιεί τη γλώσσα προγραμματισμού του ISO και τις γραφικές θήρες ή τους μετεπεξεργαστές που μπορούν να είναι σταθεροί (EdiCAD) ή κινητοί (εξωτερικό CAD τρισδιάστατο). Το ALBTROS χαρακτηρίζεται από διαφορετικές διαδικασίες προγραμματισμού και περιβάλλοντος, οι οποίες μπορούν να χρησιμοποιηθούν ταυτόχρονα ανάλογα με τις ιδιαίτερες απαιτήσεις εφαρμογής: EdiCAD γραφικό περιβάλλον για δύο διαστάσεων γεωμετρία, άμεσο προγραμματισμό ή την εισαγωγή των προγραμμάτων του ISO για τις γενικές καταστάσεις και για την κατεργασία με τις τρισδιάστατες τροχιές αυλάκων για διαμόρφωση ταχύτητας υπομοχλίων (για τα εργαλεία των 5-άξονων) και τη διανυσματική διόρθωση εργαλείων. Σε EdiCAD πρόγραμμα γίνονται όλες οι γραφικές παράστασεις και επιπλέον οι διαδικασίες βελτιστοποίησης για σταμάτημα και τυπικές διαδρομές για προγραμματισμό διαμέτρων και πολλαπλών επιλογών τρυπανιών. 3

4 Προγραμματισμός και ενδιάμεσος χρήστης Λειτουργικό περιβάλλον windows 2000, με pull-down τις επιλογές, γραμμές εργαλείων και παλέτα, για την απλουστευμένη επιλογή των λειτουργιών 2D½ "προσανατολισμένος προς το πρόβλημα" γραφικός προγραμματισμός με την ταυτόχρονη προβολή των διαδικασιών (EdiCAD), της σταθερής CAM και του μετεπεξεργαστή του ISO Απλουστευμένος προγραμματισμός, χρησιμοποιώντας EdiCAD, για 4 άξονες πάνω στις κυρτές επιφάνειες Γραφικές επιλογές για την επιλογή των μακρο διαδικασιών, με το πλαίσιο διαλόγου και την επιλογή «βοήθεια» on line. Προγραμματισμός χρησιμοποιώντας τις καρτεσιανές ή πολικές συντεταγμένες, με την επιλογή των περιφερικών, εσωτερικών ή κλιμένων φάσεων. Μονάδα μέτρησης στο mm ή την ίντσα Κατασκευή εργαλείου για τις προσαρμοσμένες μακροεντολές ή τις υπορουτίνες Τυποποιημένες μακρο διαδικασίες EdiCAD είναι σε πλήρη διαθεσιμότητα: Οργάνωση κοπτών με επιλογή του τρόπου διορθώσεων της ακτίνας εργαλείου Πάνελ δίσκου με σταθερές και γωνιασμένες λεπίδες Παραμετρικές υπορουτίνες με πρόβλεψη, επανάληψη, περιστροφή, μεταφράζουν και αντανακλούν τις λειτουργίες Αλληλουχία των υπορουτινών στα συνεχή σχεδιαγράμματα Γεωμετρικές ευκολίες προγραμματισμού: o Προγραμματισμός για καρτεσιανές και πολικές συντεταγμένες o Αψίδες,ακτίνες, τρία σημεία o Προφίλ για τις άκρες των γωνιών o Οβάλ και ελλείψεις (ολόκληρές και τμηματικές) Παραμετρικός προγραμματισμός: Παραμετροποίηση στις διαστάσεις του πάνελ, φάσεις και μεταβλητές προγράμματος Επανατοποθέτηση τοπικών μεταβλητών(πρόγραμμα και υπορουτίνα) Μεταφορά των παραμέτρων από το κύριο πρόγραμμα στην υπορουτίνα Εγκατεστημένοι τύποι παραμετροποίησης, με τοποθέτηση παρενθέσεων Αριθμητικοί, λογικοί, τριγωνομετρικοί χειριστές Σύνδεση με τις παραμέτρους της μηχανής και των εργαλείων (διορθωτές και όφσετ) Προγραμματίσμος από το εργαλείο και από τις διαμέτρους, με τη βελτιστοποίηση των στάσεων και των διαδρομών των εργαλείων Βοήθεια γραφικής παράστασης on line Προγραμματισμός στις κλιμένες φάσειςσε εικονικό τοπικό σύστημα αναφοράς Εντολές βοήθειας CAD στο σχέδιο: η επιλογή σχεδίων, η αντίγραφη και η επικόλληση, το ζουμ, το πλέγμα, η περιστροφή-μεταφράση και συμμετρίες, πολλαπλή είσοδος της λοξότμησης και σχεδιαγράμματα ακτίνας εισαγωγή των αρχείων ISO και DXF από τα συστήματα CAD/*CAM τρισδιάστατη προσομοίωση, με το ζουμ και τις εντολές PAN και τις προγραμματίσημες απόψεις προοπτικής Τρόποι εκτέλεσης Εκτέλεση των προγραμμάτων από εναλλασσόμενα πεδία, χρησιμοποιόντας κανονικές και αντανακλόμενες εικόνες Αναδόμηση από συνεχή προφίλ γραμμικών κομματιών, χρησιμοποιώντας διαδικασίες αυλακώματος Αυτόματος υπολογισμός του διανύσματος του υλικού και του διανύσματος εργαλείων Διανυσματική διόρθωση υπομοχλίων Γραφική προσομοίωση της διαδρομής εργαλείου DNC από το τοπικό δίκτυο Διαγνωστικά και ιστορία συναγερμών Εξατομικεύσιμο γραφικό συνοπτικό πάνελ με μηνύματα Εργαλεία διαγνωστικά για τοποθέτηση των αξόνων, τον παλμογράφο και την ενσωματωμένη συσκευή ανάλυσης λογικής 4

5 Χαρακτηριστικά PC Pentium 4 o Intel μικροεπεξεργαστή o 128Mb ελαχ. μνήμη o 20GB ελαχ. Σκληρός δίσκος o 3½ δισκέτα o 52X CD Rom o γραμμικές και παράλληλες θήρες o USB έξοδος o WINDOWS 2000 λειτουργικό περιβάλλον 15 LCD οθόνη έγχρωμη προγραμματισμός με πληκτρολόγιο και ποντίκι Η μονάδα ελέγχου είναι τοποθετημένη σε μια καμπίνα έξω από τη μηχανή μαζί με τον ηλεκτρικό πίνακα ακα κα ηλεκτρονικά συστήματα όπως και ο έλεγχος του σερβομοτέρ για τη μετακίνηση των αξόνων και τον έλε ταχύτητας CHIAVE PACCHETTO SW <ALBATROS 5X> Software <ALBATROS 5X> TASTIERA PALMARE MULTIFUNZIONI ΨΗΦΙΑΚΟ ΦΟΡΗΤΟ ΠΛΗΚΤΡΟΛΟΓΙΟ ΤΗΛΕΧΕΙΡΙΣΜΟΥ με τις ακόλουθες λειτουργίες: PROTEZ.U.LAVORO+TAPPETI <40> ΠΡΟΣΤΑΣΙΑ ΓΙΑ ΤΗΝ ΚΕΦΑΛΗ ΜΟΝΑΔΑΣ ΕΡΓΑΣΙΑΣ. Εξοπλισμένος με το συμπαγές διαφανές σύστημα αντι-σοκ για τον οπτικό έλεγχο κατά τη διάρκεια των φάσεων λειτουργίας. Η πόρτα πρόσβασης της περίφραξης προστατεύεται από ένα διακόπτη συναγερμών έκτακτης ανάγκης για να κόψει τη μηχανή για την ασφάλεια χειριστών. Μια πλαστική κουρτίνα από λουρίδες τοποθετείται γύρω από την περιοχή κατεργασίας για να αποτρέψει από την εκτίναξη του εργαλείου που έσπασε σε κομμάτια ή από την ανώμαλη αφαίρεση κατά τη διάρκεια της διαδικασίας κοπής. Τα προστατευτικά χαλιά αισθητήρων που τοποθετούνται μπροστά από την ενεργό περιοχή, στιγμιαία "κόβουν" τη λειτουργία όταν χρειάζεται Κατά τη διάρκεια της λειτουργίας μηχανών υπάρχει έλεγχος από λογισμικό για διάφορη προστασία ασφάλειας. ΠΑΚΕΤΟ SOFTWARE ALBY-VENTOSE BARRIERE PERIMETRALI <40> ΕΣΩΚΛΕΙΣΤΗ ΠΡΟΣΤΑΤΕΥΤΙΚΗ ΔΟΜΗ. Συμβατή με τα πρότυπα ασφάλειας C. Ε. Η πρόσβαση στην εσωκλειόμενη περιοχή επιτρέπεται με τη βοήθεια μιας πόρτας που που εξοπλίζεται με έναν διακόπτη έκτακτης ανάγκης που διακόπτει τη λειτουργία της μηχανής για να βοηθήσει στη συνολική προστασία 5

6 Κύρια τεχνικά χαρακτηριστικά γνωρίσματα Χρήσιμη λειτουργική περιοχή X άξονα mm Χρήσιμη λειτουργική περιοχή Y άξονα mm Χρήσιμη λειτουργική περιοχή Z άξονα mm 250 Μέγιστη ταχύτητα Z άξονα m/1 25 Ισχύς ρούτερ kw 16 Ταχύτητα περιστροφής ρούτερ rpm Γρήγορη απελευθέρωση κώνων Αυτόματο πιάσιμο και ελευθέρωση των κομματιών μασιφ. ERG40 (min max) mm 3 30 Πίεση αέρα εργασίας bar 6-7 Πίεση αέρα σύνδεσης ½ G Μέσος κύκλος κατανάλωσης Nl 1,2 Διάμετρος εξόδου σκόνης mm 250 Ελάχιστη ταχύτητα εξαγωγής m/1 30 Ικανότητα εξαγωγής σκόνης m 3 /h ισχύς αντλίας κενού m 3 /h 250 Ύψος εργασίας τραπεζιού mm 860 Διαστάσεις μηχανής (W x L x H) mm 7.500x2.380x3.000 Βάρος μηχανής Kg
