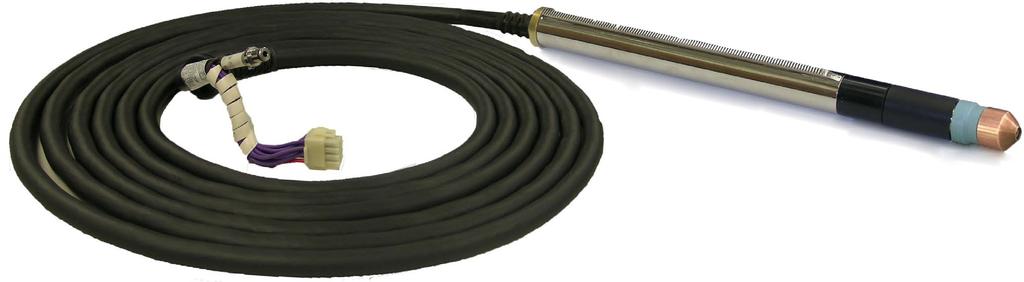

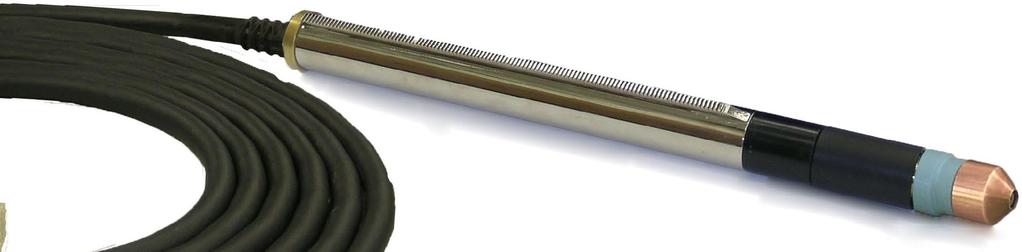

1 PT-37 Φλογοκόπτες Plasmarc Εγχειρίδιο χρήσης (ΕΛ) P/N Φλογοκόπτης PT-37 με βάση 4,5' (1,4 m) P/N Φλογοκόπτης PT-37 με βάση 17' (5,2 m) P/N Φλογοκόπτης PT-37 με βάση 25' (7,6 m) P/N Φλογοκόπτης PT-37 με βάση 50' (15,2 m) P/N Φλογοκόπτης PT-37 χωρίς βάση 4,5' (1,4 m) P/N Φλογοκόπτης PT-37 χωρίς βάση 17' (5,2 m) P/N Φλογοκόπτης PT-37 χωρίς βάση 25' (7,6 m) P/N Φλογοκόπτης PT-37 χωρίς βάση 50' (15,2 m)

2 ΒΕΒΑΙΩΘΕΙΤΕ ΌΤΙ Ο ΧΕΙΡΙΣΤΗΣ ΘΑ ΛΑΒΕΙ ΤΙΣ ΠΑΡΟΥΣΕΣ ΠΛΗΡΟΦΟΡΙΕΣ. ΜΠΟΡΕΙΤΕ ΝΑ ΛΑΒΕΤΕ ΕΠΙΠΡΟΣΘΕΤΑ ΑΝΤΙΓΡΑΦΑ ΑΠΌ ΤΟΝ ΠΡΟΜΗΘΕΥΤΗ ΣΑΣ. ΠΡΟΣΟΧΗ Οι παρούσες ΟΔΗΓΙΕΣ προορίζονται για έμπειρους χειριστές. Εάν δεν είστε πλήρως εξοικειωμένοι με τις αρχές λειτουργίας και τις πρακτικές ασφάλειας σχετικά με τον εξοπλισμό ηλεκτροσυγκόλλησης και, σας συνιστούμε να διαβάσετε το φυλλάδιο Προφυλάξεις και πρακτικές ασφάλειας για ηλεκτροσυγκόλληση, κοπή και κοίλανση, Έντυπο ΜΗΝ επιτρέπετε την εγκατάσταση, τη λειτουργία ή τη συντήρηση του συγκεκριμένου εξοπλισμού από ανειδίκευτο προσωπικό. ΜΗΝ επιχειρήσετε την εγκατάσταση ή τη λειτουργία του συγκεκριμένου εξοπλισμού έως ότου διαβάσετε και κατανοήσετε πλήρως τις παρούσες οδηγίες. Εάν δεν κατανοήσετε πλήρως τις παρούσες οδηγίες, επικοινωνήστε με τον προμηθευτή σας για επιπρόσθετες πληροφορίες. Πριν από την εγκατάσταση ή τη λειτουργία του συγκεκριμένου εξοπλισμού, φροντίστε να έχετε διαβάσει τις Προφυλάξεις ασφάλειας. ΕΥΘΥΝΗ ΧΡΗΣΤΗ Ο παρών εξοπλισμός θα λειτουργεί σύμφωνα με την περιγραφή που περιλαμβάνεται στο παρόν εγχειρίδιο και τις συνοδευτικές ετικέτες και/ή ένθετα κατά την εγκατάσταση, λειτουργία, χειρισμό, συντήρηση και επισκευή του σύμφωνα με τις παρεχόμενες οδηγίες. Ο παρών εξοπλισμός πρέπει να ελέγχεται περιοδικά. Δεν πρέπει να χρησιμοποιείτε εξοπλισμό που αντιμετωπίζει προβλήματα λειτουργίας ή δεν συντηρείται καταλλήλως. Τα μέρη που είναι χαλασμένα, λείπουν, έχουν φθαρεί, παραμορφωθεί ή μολυνθεί, πρέπει να αντικαθίστανται αμέσως. Εάν τέτοιου είδους επισκευή ή αντικατάσταση καταστεί αναγκαία, ο κατασκευαστής συνιστά να υποβάλετε τηλεφωνικό ή γραπτό αίτημα για οδηγίες σέρβις στον εξουσιοδοτημένο διανομέα από τον οποίο αγοράσατε τον εξοπλισμό. Ο παρών εξοπλισμός ή τυχόν μέρη αυτού δεν πρέπει να τροποποιούνται χωρίς την πρότερη έγγραφη έγκριση του κατασκευαστή. Ο χρήστης του παρόντος εξοπλισμού έχει την αποκλειστική ευθύνη για τυχόν δυσλειτουργίες που προκαλούνται από ακατάλληλη χρήση, ελλιπή συντήρηση, βλάβη, ακατάλληλη επισκευή ή τροποποίηση από οιονδήποτε τρίτο εκτός του κατασκευαστή ή του κέντρου σέρβις που έχεο οριστεί από τον κατασκευαστή. ΔΙΑΒΑΣΤΕ ΚΑΙ ΚΑΤΑΝΟΗΣΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Ή ΤΗ ΛΕΙΤΟΥΡΓΙΑ. ΠΡΟΣΤΑΤΕΥΣΤΕ ΤΟΝ ΕΑΥΤΟ ΣΑΣ ΚΑΙ ΤΟΥΣ ΑΛΛΟΥΣ! 330

3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΕΝΟΤΗΤΑ ΤΙΤΛΟΣ ΣΕΛΙΔΑ ΕΝΟΤΗΤΑ 1 ΑΣΦΑΛΕΙΑ Μέτρα ασφάλειας...9 ΕΝΟΤΗΤΑ 2 ΠΕΡΙΓΡΑΦΗ Περιγραφή Προδιαγραφές φλογοκόπτη: Προαιρετικά εξαρτήματα: Σετ εκκίνησης και σετ αναλώσιμων: Ανάλυση αναλώσιμων: ΕΝΟΤΗΤΑ 3 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση Τοποθέτηση φλογοκόπτη Εγκατάσταση φλογοκόπτη στην ESP Εγκατάσταση φλογοκόπτη στην κονσόλα Powercut 900/1300/ Εγκατάσταση φλογοκόπτη σε απομακρυσμένο κιβώτιο διακλάδωσης ΕΝΟΤΗΤΑ Κοπή με το PT Τοποθέτηση αναλώσιμων Δεδομένα Μείωση πίεσης για φλογοκόπτες μήκους 4,5' και 17' Χειρισμός πηγής τροφοδοσίας

4 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 332

5 ΕΝΟΤΗΤΑ 1 ΜΈΤΡΑ ΑΣΦΆΛΕΙΑΣ 1.0 Μέτρα ασφάλειας Οι χρήστες του εξοπλισμού συγκόλλησης και με πλάσμα της ESAB έχουν την τελική ευθύνη ώστε όλοι όσοι εργάζονται με ή κοντά στον εξοπλισμό να τηρούν όλα τα σχετικά μέτρα ασφάλειας. Τα μέτρα ασφάλειας πρέπει να πληρούν τις απαιτήσεις που ισχύουν γι' αυτόν τον τύπο εξοπλισμού συγκόλλησης ή με πλάσμα. Οι παρακάτω συστάσεις πρέπει να τηρούνται πλέον των βασικών κανονισμών που ισχύουν στο χώρο εργασίας. Όλες οι εργασίες πρέπει να εκτελούνται από εκπαιδευμένο προσωπικό, εξοικειωμένο με το χειρισμό του εξοπλισμού συγκόλλησης ή με πλάσμα. Ο εσφαλμένος χειρισμός του εξοπλισμού ενδέχεται να οδηγήσει σε επικίνδυνες καταστάσεις που ενδέχεται να έχουν ως αποτέλεσμα τον τραυματισμό του χειριστή ή την πρόκληση βλάβης στον εξοπλισμό. 1. Όλοι όσοι χρησιμοποιούν εξοπλισμό συγκόλλησης ή με πλάσμα πρέπει να είναι εξοικειωμένοι με: - το χειρισμό του - τη θέση των διακοπτών έκτακτης ανάγκης - τη λειτουργία του - τα σχετικά μέτρα ασφάλειας - τη συγκόλληση και/ή κοπή με πλάσμα 2. Ο χειριστής πρέπει να διασφαλίζει ότι: - κανένα μη εξουσιοδοτημένο άτομο δεν βρίσκεται εντός της περιοχής λειτουργίας του εξοπλισμού κατά την εκκίνησή του. - κανένα άτομο δεν είναι απροστάτευτο όταν εμφανίζεται το τόξο. 3. Ο χώρος εργασίας πρέπει: - να είναι κατάλληλος για τον προβλεπόμενο σκοπό - να μην έχει ρεύματα αέρος 4. Εξοπλισμός ατομικής προστασίας: - Να φοράτε πάντα το συνιστώμενο εξοπλισμό ατομικής προστασίας, όπως γυαλιά, πυρίμαχο ρουχισμό, γάντια. - Μη φοράτε αντικείμενα που εφαρμόζουν χαλαρά, όπως φουλάρια, βραχιόλια, δαχτυλίδια, κ.λπ. τα οποία θα μπορούσαν να πιαστούν στον εξοπλισμό ή να προκαλέσουν εγκαύματα. 5. Γενικές προφυλάξεις: - Βεβαιωθείτε ότι το καλώδιο επιστροφής είναι καλά συνδεδεμένο. - Οι εργασίες με εξοπλισμό υψηλής τάσης πραγματοποιούνται αποκλειστικά από εξειδικευμένο ηλεκτρολόγο. - Πρέπει να υπάρχει κατάλληλος εξοπλισμός πυρόσβεσης που φέρει ξεκάθαρη σήμανση σε προσβάσιμο μέρος. - Η λίπανση και η συντήρηση του εξοπλισμού δεν πρέπει να πραγματοποιούνται κατά τη διάρκεια της λειτουργίας. Κατηγορία περιβλήματος Ο κωδικός IP υποδηλώνει την κατηγορία περιβλήματος, δηλ. το βαθμό προστασίας από διείσδυση στερεών αντικειμένων ή νερού. Παρέχεται προστασία από άγγιγμα με δάχτυλο, διείσδυση στερεών αντικειμένων μεγαλύτερων από 12 mm και εκτόξευση νερού έως 60 μοίρες από την κατακόρυφο. Ο εξοπλισμός με τη σήμανση IP23S μπορεί να αποθηκευτεί, αλλά δεν προορίζεται για χρήση σε εξωτερικό χώρο κατά την κατακρήμνιση, εκτός εάν είναι προστατευμένος. ΠΡΟΣΟΧΗ Εάν ο εξοπλισμός τοποθετηθεί σε επιφάνεια με κλίση μεγαλύτερη από 15 ενδέχεται να ανατραπεί. Είναι πιθανό να προκληθεί τραυματισμός και/ή σημαντική ζημιά στον εξοπλισμό. επιτρεπόμενη κλίση

6 ΕΝΟΤΗΤΑ 1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΜΈΤΡΑ ΑΣΦΆΛΕΙΑΣ Η ΣΥΓΚΟΛΛΗΣΗ ΚΑΙ Η ΚΟΠΗ ΜΕ ΠΛΑΣΜΑ ΕΝΔΕΧΕΤΑΙ ΝΑ ΠΡΟΚΑΛΕΣΟΥΝ ΤΡΑΥΜΑΤΙΣΜΟ ΣΕ ΕΣΑΣ ΚΑΙ ΑΛΛΟΥΣ. ΝΑ ΛΑΜΒΑΝΕΤΕ ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΕΡΓΑΣΙΩΝ ΣΥΓΚΟΛΛΗΣΗΣ Ή ΚΟΠΗΣ. ΖΗΤΗΣΤΕ ΤΙΣ ΠΡΑΚΤΙΚΕΣ ΑΣΦΑΛΕΙΑΣ ΤΟΥ ΕΡΓΟΔΟΤΗ ΣΑΣ, ΟΙ ΟΠΟΙΕΣ ΠΡΕΠΕΙ ΝΑ ΒΑΣΙΖΟΝΤΑΙ ΣΕ ΣΤΟΙΧΕΙΑ ΚΙΝΔΥΝΟΥ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ. ΗΛΕΚΤΡΟΠΛΗΞΙΑ - Μπορεί να προκαλέσει θάνατο. - Εγκαταστήστε και γειώστε τη μονάδα συγκόλλησης ή με πλάσμα σύμφωνα με τα ισχύοντα πρότυπα. - Μην αγγίζετε ακάλυπτα ηλεκτρικά εξαρτήματα ή ηλεκτρόδια με γυμνά χέρια, υγρά γάντια ή ρούχα. - Μονωθείτε από τη γη και το κατεργαζόμενο κομμάτι. - Βεβαιωθείτε ότι η στάση εργασίας σας είναι ασφαλής. ΑΤΜΟΙ ΚΑΙ ΑΕΡΙΑ - Μπορούν να αποβούν επικίνδυνα για την υγεία. - Να διατηρείτε το κεφάλι σας μακριά από τους ατμούς. - Να χρησιμοποιείτε εξαερισμό, εξαγωγή στο τόξο ή και τα δύο για την απαγωγή των ατμών και των αερίων από το χώρο στον οποίο αναπνέετε και την ευρύτερη περιοχή. ΑΚΤΙΝΕΣ ΤΟΞΟΥ - Μπορούν να προκαλέσουν τραυματισμό των ματιών και εγκαύματα στο δέρμα. - Να προστατεύετε τα μάτια και το σώμα σας. Να χρησιμοποιείτε το κατάλληλο προστατευτικό και φίλτρο συγκόλλησης/ με πλάσμα και να φοράτε προστατευτικά ρούχα. - Προστατέψτε τους παριστάμενους με κατάλληλα προστατευτικά ή κουρτίνες. ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ - Οι σπινθήρες μπορούν να προκαλέσουν πυρκαγιά. Επομένως, βεβαιωθείτε ότι δεν υπάρχουν εύφλεκτα υλικά κοντά. ΘΟΡΥΒΟΣ - Ο υπερβολικός θόρυβος μπορεί να προκαλέσει βλάβες στην ακοή. - Να προστατεύετε τα αυτιά σας. Να χρησιμοποιείτε ωτοασπίδες ή άλλο είδος προστασίας της ακοής. - Προειδοποιήστε τους παριστάμενους σχετικά με τον κίνδυνο. ΔΥΣΛΕΙΤΟΥΡΓΙΑ - Σε περίπτωση δυσλειτουργίας, συμβουλευθείτε έναν ειδικό. ΔΙΑΒΑΣΤΕ ΚΑΙ ΚΑΤΑΝΟΗΣΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Ή ΤΟ ΧΕΙΡΙΣΜΟ. ΠΡΟΣΤΑΤΕΨΤΕ ΤΟΝ ΕΑΥΤΟ ΣΑΣ ΚΑΙ ΤΟΥΣ ΑΛΛΟΥΣ! ΠΡΟΣΟΧΗ Αυτό το προϊόν προορίζεται αποκλειστικά για κοπή με πλάσμα. Οποιαδήποτε άλλη χρήση ενδέχεται να προκαλέσει τραυματισμό και/ή βλάβη του εξοπλισμού. ΠΡΟΣΟΧΗ Προς αποφυγή τραυματισμού και/ή βλάβης του εξοπλισμού, ανυψώστε χρησιμοποιώντας τη μέθοδο και τα σημεία ανάρτησης που εμφανίζονται εδώ. 334

7 ΕΝΟΤΗΤΑ 2 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΕΡΙΓΡΑΦΗ Η διαδικασία με τόξο πλάσματος χρησιμοποιεί υψηλή τάση. Η επαφή με «γυμνά» τμήματα του φλογοκόπτη και του μηχανήματος πρέπει να αποφεύγεται. Επίσης, η εσφαλμένη χρήση οποιουδήποτε από τα αέρια που χρησιμοποιούνται ενδέχεται να αποτελέσει κίνδυνο για την ασφάλεια. Πριν ξεκινήσετε την εργασία με το φλογοκόπτη PT-37 ανατρέξτε στην ενότητα Μέτρα ασφάλειας και οδηγίες χειρισμού στο κατάλληλο εγχειρίδιο χρήσης της πηγής τροφοδοσίας. Η χρήση του φλογοκόπτη PT-37 με οποιαδήποτε μονάδα η οποία δεν διαθέτει κατάλληλο κύκλωμα με ασφάλεια ενδέχεται να εκθέσει το χειριστή σε αναπάντεχα υψηλή τάση. 2.0 Περιγραφή Ο κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας φλογοκόπτης PT-37 κόβει υλικό πάχους έως 1-1/4 ίντσας χρησιμοποιώντας αέρα ως αέριο πλάσματος και θωράκισης. Χρησιμοποιώντας εκκίνηση με υποστροφή και ηλεκτρονικά ελεγχόμενο τόξο οδηγό, το PT-37 θέτει νέα πρότυπα αξιοπιστίας εκκίνησης, χαρακτηριστικών και διάρκειας ζωής των αναλώσιμων. Το παρόν εγχειρίδιο έχει ως στόχο να παράσχει στο χειριστή όλα τα στοιχεία που απαιτούνται για τη συναρμολόγηση, το χειρισμό και την επισκευή του Φλογοκόπτη με τόξο πλάσματος PT-37. Για περισσότερα μέτρα ασφάλειας, οδηγίες διαδικασιών και αντιμετώπιση προβλημάτων του συστήματος, ανατρέξτε στο κατάλληλο εγχειρίδιο χειρισμού του Πακέτου με τόξο πλάσματος. 100% κύκλος λειτουργίας για μεγαλύτερη παραγωγικότητα, ο οποίος επιτρέπει συνεχή λειτουργία ακόμα και στο μέγιστο πάχος υλικού. Χρησιμοποιεί «τραβηχτό» τόξο για την εκκίνηση της, γεγονός που εξαλείφει τις παρεμβολές υψηλής συχνότητας από τα κυκλώματα εκκίνησης. Το προαιρετικό σύστημα απομακρυσμένης εκκίνησης επιτρέπει την τοποθέτηση του φλογοκόπτη έως 150' (45 m) από το τροφοδοτικό. Μηχανικά κατεργασμένο σώμα με μεταλλική λαβή 1-3/8 (35 mm), διαθέσιμη με και χωρίς βάση 32 βημάτων ώστε να χωρά στις τυπικές υποδοχές για φλογοκόπτη. Τα στιβαρά, μηχανικά κατεργασμένα εξαρτήματα του φλογοκόπτη παρέχουν αξιοπιστία, αντοχή και ευκολία χειρισμού. Το μεταλλικό ακροφύσιο και το ασπίδιο αντέχουν στις πλέον σκληρές συνθήκες. Τα αναλώσιμα εξαρτήματα διατίθενται ξεχωριστά, σε σετ και σε οικονομικές συσκευασίες, γεγονός που διευκολύνει την παραγγελία τους και εξοικονομεί χρήματα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΜΗ χρησιμοποιείτε οξυγόνο με αυτόν τον φλογοκόπτη! προκληθεί επικίνδυνη πυρκαγιά. Ενδέχεται να 335

8 ΕΝΟΤΗΤΑ 2 ΠΕΡΙΓΡΑΦΗ 2.1 Προδιαγραφές φλογοκόπτη: Διάτρηση και κοπή:... 3/4 ίν. (19 mm), κοπή 1-1/4 ίν. (32 mm) Χωρητικότητα ρεύματος: amps σε 100% κύκλο λειτουργίας Ονομαστικός ρυθμός ροής (με αναλώσιμα 100 amp) psig (231 5,5 bar) Μήκος αγωγών εξυπηρέτησης...4,5 ft (1,4 m),17 ft (5,2 m), 25 ft (7,6 m) ή 50 ft (15,2 m) Προαιρετικές προεκτάσεις αγωγών εξυπηρέτησης ft (15 m), 75 ft (23 m), 100 ft (30 m) Διαστάσεις: 18,1" (460 mm) 1,38" (35 mm) 12,0" (305 mm) 4,4" (112 mm) 13,7" (348 mm) Φλογοκόπτες PT-37: Φλογοκόπτης PT-37 με βάση 4,5' (1,4 m) Φλογοκόπτης PT-37 με βάση 17' (5,2 m) Φλογοκόπτης PT-37 με βάση 25' (7,6 m) Φλογοκόπτης PT-37 με βάση 50' (15,2 m) Φλογοκόπτης PT-37 χωρίς βάση 4,5' (1,4 m) Φλογοκόπτης PT-37 χωρίς βάση 17' (5, m) Φλογοκόπτης PT-37 χωρίς βάση 25' (7,6 m) Φλογοκόπτης PT-37 χωρίς βάση 50' (15,2 m)

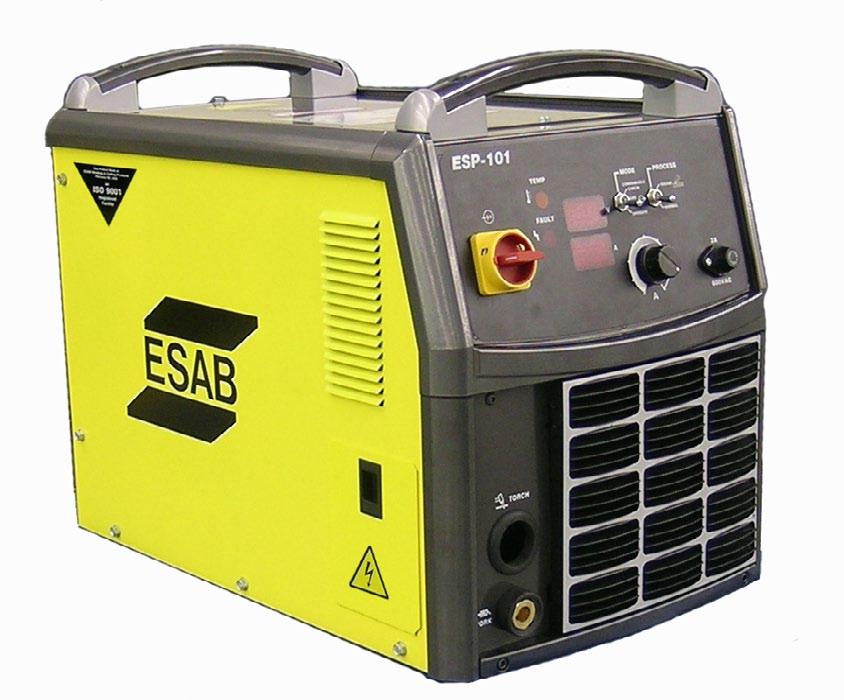

9 ΕΝΟΤΗΤΑ 2 ΠΕΡΙΓΡΑΦΗ Συμβατές κονσόλες ESAB: ESP-101: Κονσόλα 460 V Κονσόλα V CE Powercut-900: Μηχανική κονσόλα 208/230 V Δίγλωσση μηχανική κονσόλα 208/230 V F Μηχανική κονσόλα 230 V CE Μηχανική κονσόλα 460 V Μηχανική κονσόλα 400 V Μηχανική κονσόλα 400 V CE Δίγλωσση μηχανική κονσόλα 575 V Powercut-1300: Μηχανική κονσόλα /460 V Δίγλωσση μηχανική κονσόλα /460 V F Μηχανική κονσόλα 400 V Μηχανική κονσόλα 400 V CE Δίγλωσση μηχανική κονσόλα 575 V Powercut-1600: Μηχανική κονσόλα /460 V Δίγλωσση μηχανική κονσόλα /460 V F Μηχανική κονσόλα 400 V Μηχανική κονσόλα 400 V CE Δίγλωσση μηχανική κονσόλα 575 V

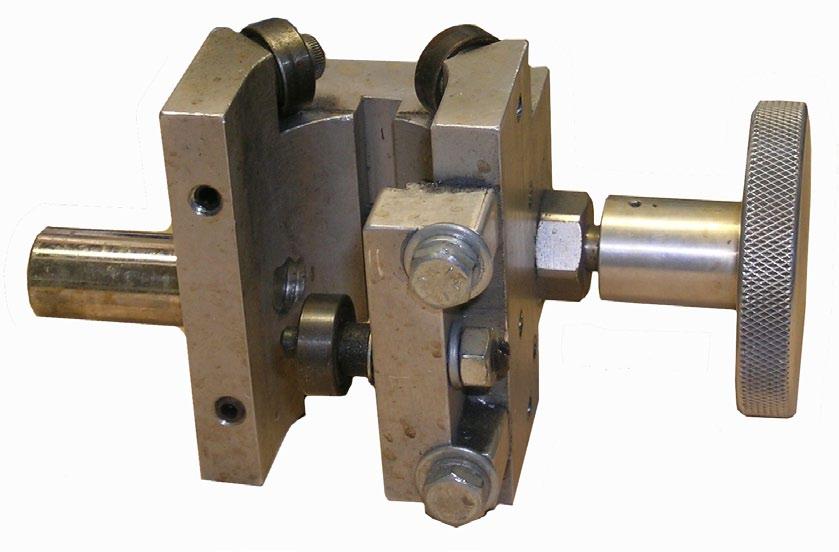

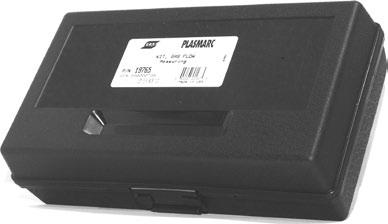

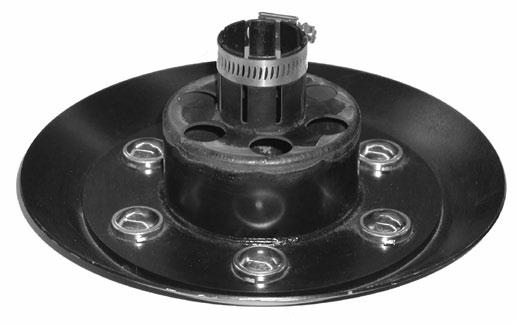

10 ΕΝΟΤΗΤΑ 2 ΠΕΡΙΓΡΑΦΗ 2.2 Προαιρετικά εξαρτήματα: Συγκρότημα υποδοχής φλογοκόπτη... αρ. εξαρτήματος Ιππέας πλάκας... αρ. εξαρτήματος Χρησιμοποιείται για τη διατήρηση μιας συνεχούς απόστασης κατά την κοπή υλικών μικρού πάχους ή τη χρήση μηχανημάτων χωρίς αυτόματο έλεγχο ύψους. Απομακρυσμένο κιβώτιο διακλάδωσης...αρ. εξαρτήματος Επιτρέπει τη χρήση καλωδίων προέκτασης 50', 75' ή 100' μεταξύ του τροφοδοτικού ESP- 101 και του υφιστάμενου αγωγού εξυπηρέτησης του φλογοκόπτη. Δεν προορίζεται για χρήση με τις μηχανικές εκδόσεις των τροφοδοτικών PC-900/1300/1600. Καλώδιο προέκτασης, 50 ft (15m) για το απομακρυσμένο κιβώτιο διακλάδωσης... αρ. εξαρτήματος ft (23m) για το απομακρυσμένο κιβώτιο διακλάδωσης...αρ. εξαρτήματος ft (30m) για το απομακρυσμένο κιβώτιο διακλάδωσης... αρ. εξαρτήματος Σετ μέτρησης ροής αερίου... αρ. εξαρτήματος Πολύτιμο εργαλείο αντιμετώπισης προβλημάτων που επιτρέπει τη μέτρηση της πραγματικής ροής αέρα μέσω του φλογοκόπτη. 338

11 ΕΝΟΤΗΤΑ 2 ΠΕΡΙΓΡΑΦΗ 2.3 Σετ εκκίνησης και σετ αναλώσιμων: Amp Amp Amp Σετ εκκίνησης PT Amp Αρ. εξαρτήματος Περιγραφή Ηλεκτρόδιο, ασημί Διάταξη ρύθμισης ροής αερίου, Amp Διάταξη ρύθμισης ροής αερίου, 90 / 100 Amp Ακροφύσιο, Amp Ακροφύσιο, 50 Amp Ακροφύσιο, 60 Amp Ακροφύσιο, 70 Amp Ακροφύσιο, 90 Amp Ακροφύσιο, 100 Amp Κύπελλο συγκράτησης με σπείρωμα Ασπίδιο, Amp Ασπίδιο, Amp Ασπίδιο, 100 Amp Δακτύλιος Ο,.674 ID x.103 W Νεοπρένιο Γράσο, σιλικόνη Dow DC-111 (0,25 oz) Amp Οικονομικό πακέτο Amp Amp Amp Σετ αναλώσιμων PT Amp Amp Amp Αρ. εξαρτήματος Περιγραφή Ηλεκτρόδιο Ηλεκτρόδιο, ασημί Ακροφύσιο, Amp Ακροφύσιο, 50 Amp Ακροφύσιο, 60 Amp Ακροφύσιο, 70 Amp Ακροφύσιο, 90 Amp Ακροφύσιο, 100 Amp 339

12 ΕΝΟΤΗΤΑ 2 ΠΕΡΙΓΡΑΦΗ 2.4 Ανάλυση αναλώσιμων: 340

13 ΕΝΟΤΗΤΑ 3 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΕΓΚΑΤΑΣΤΑΣΗ ΒΕΒΑΙΩΘΕΙΤΕ ΌΤΙ Ο ΔΙΑΚΟΠΤΗΣ ΤΡΟΦΟΔΟΣΙΑΣ ΣΤΗΝ ΚΟΝΣΟΛΑ ΒΡΙΣΚΕΤΑΙ ΣΤΗ ΘΕΣΗ OFF ΚΑΙ ΌΤΙ Η ΚΥΡΙΑ ΤΡΟΦΟΔΟΣΙΑ ΕΙΣΟΔΟΥ ΕΊΝΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ. 3.0 Εγκατάσταση 3.1 Τοποθέτηση φλογοκόπτη Με συγκρότημα υποδοχής φλογοκόπτη, αρ. εξαρτήματος Συνιστώμενο ελάχιστο 7,2" (183 mm) Συνιστώμενο μέγιστο 13,2" (335 mm) Με υποδοχή του πελάτη Συνιστώμενο ελάχιστο 7,2" (183 mm) Συνιστώμενο μέγιστο 13,2" (335 mm) Περιοχή τοποθέτησης 6,0" (152 mm) Διαστάσεις φλογοκόπτη: 18,1" (460 mm) 1,38" (35 mm) 12,0" (305 mm) 4,4" (112 mm) 13,7" (348 mm) 341

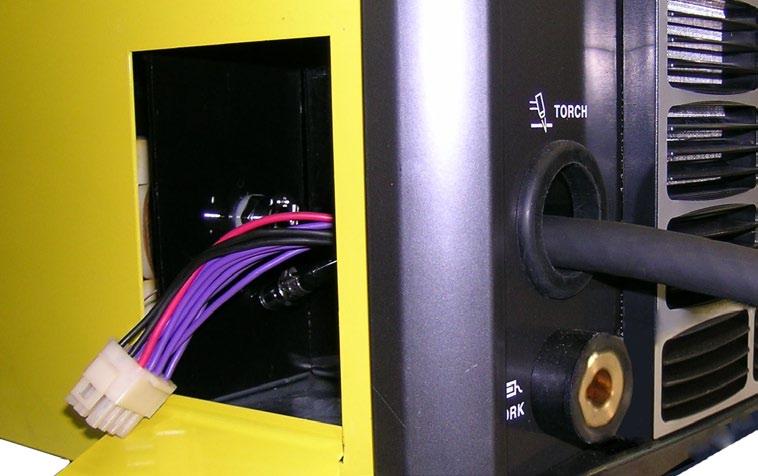

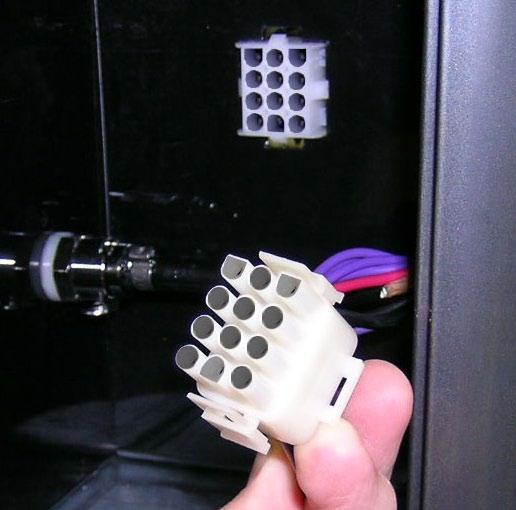

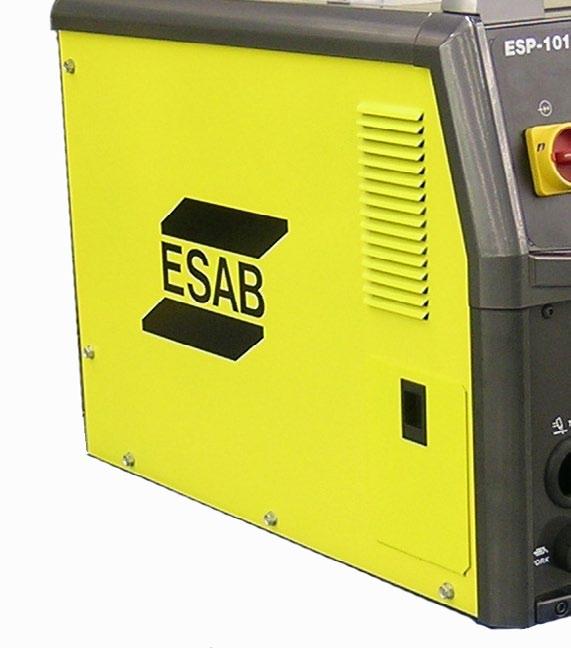

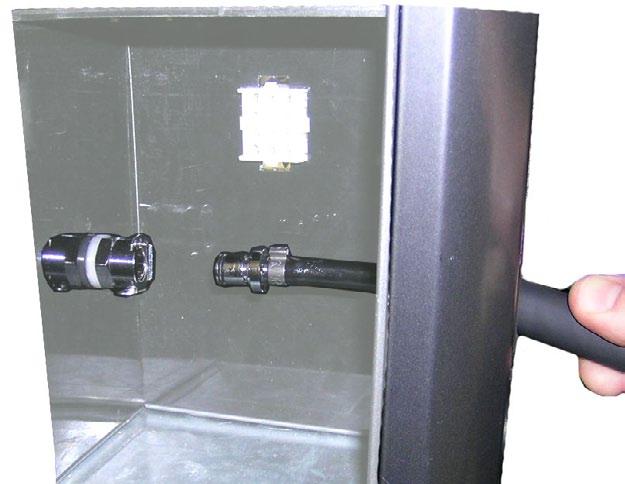

14 ΕΝΟΤΗΤΑ 3 ΕΓΚΑΤΑΣΤΑΣΗ 3.2 Εγκατάσταση φλογοκόπτη στην κονσόλα ESP Αφαιρέστε τη θύρα πρόσβασης στα καλώδια του φλογοκόπτη στην αριστερή πλευρά της κονσόλας ESP-101. Θύρα πρόσβασης στα καλώδια του φλογοκόπτη 2. Περάστε το καλώδιο του φλογοκόπτη από το άνοιγμα πρόσβασης στην μπροστινή πλευρά της κονσόλας. Καλώδιο φλογοκόπτη Άνοιγμα πρόσβασης φλογοκόπτη 3. Συνδέστε το σωλήνα αέρα με το εξάρτημα ταχυσυνδέσμου. 4. Συνδέστε το αρσενικό άκρο του καλωδίου του φλογοκόπτη με την υποδοχή του πάνελ. Ελέγξτε τον προσανατολισμό των υποδοχών ώστε να εξασφαλιστεί σωστή εφαρμογή. Σωλήνας αέρα Υποδοχή καλωδίου τροφοδοσίας Αρσενικό άκρο καλωδίου τροφοδοσίας 342

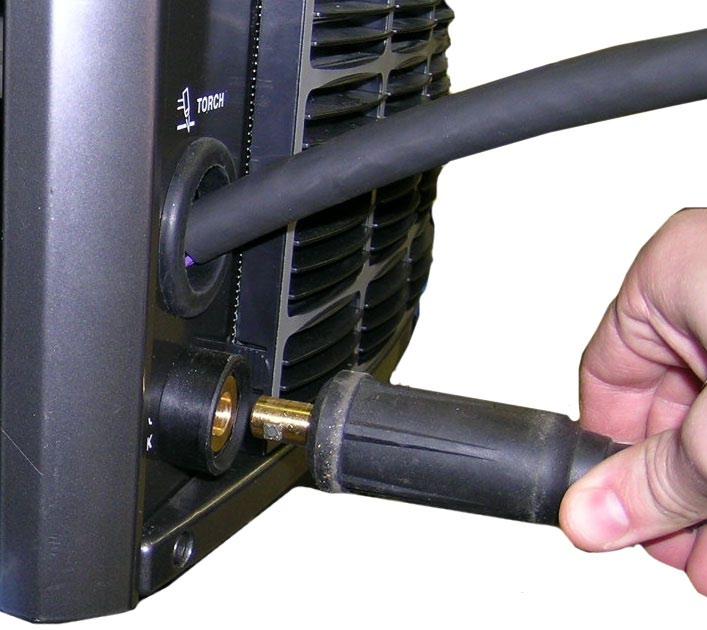

15 ΕΝΟΤΗΤΑ 3 ΕΓΚΑΤΑΣΤΑΣΗ 5. Επανατοποθετήστε τη θύρα πρόσβασης στα καλώδια του φλογοκόπτη. Θύρα πρόσβασης στα καλώδια του φλογοκόπτη 6. Περάστε το καλώδιο εργασίας στην υποδοχή στην μπροστινή πλευρά της κονσόλας και περιστρέψτε δεξιόστροφα μέχρι να ασφαλίσει. Καλώδιο εργασίας 343

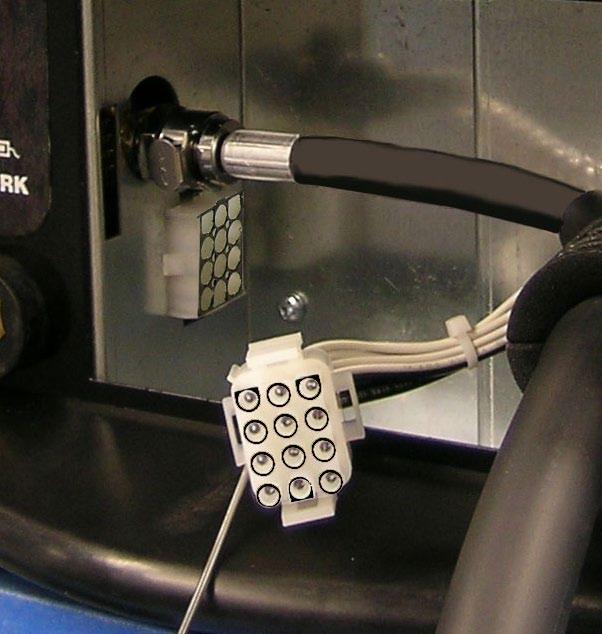

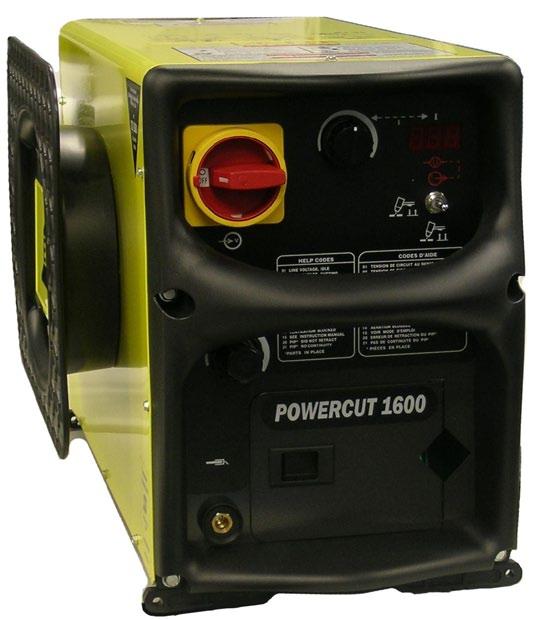

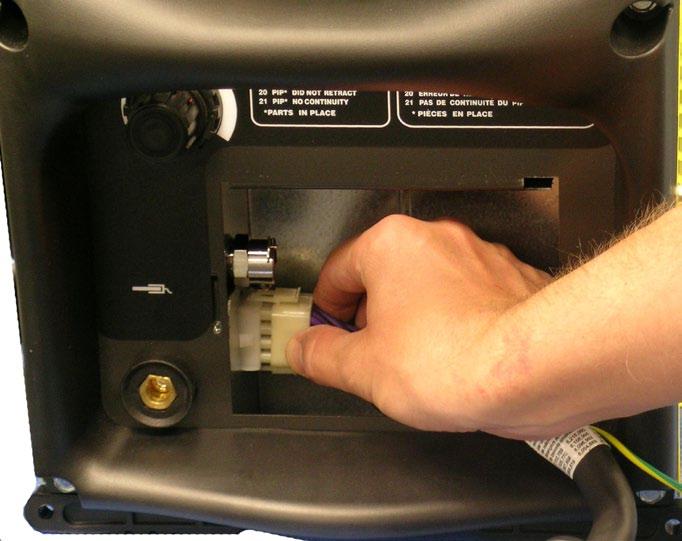

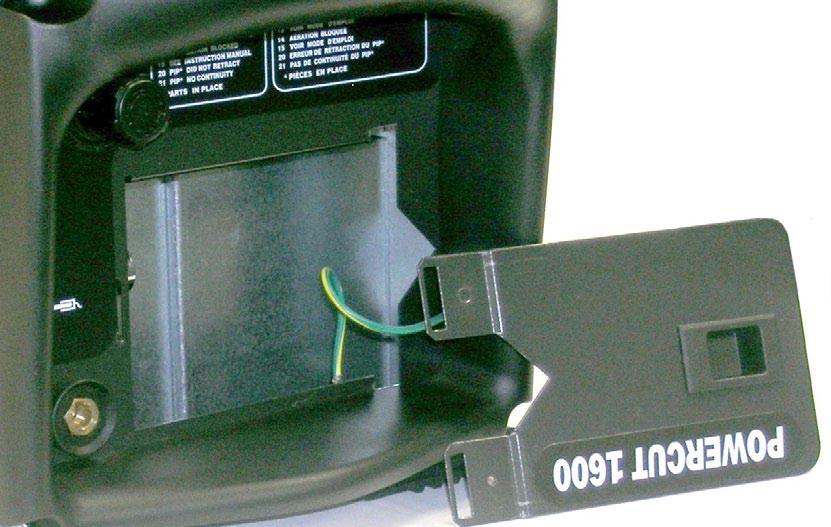

16 ΕΝΟΤΗΤΑ 3 ΕΓΚΑΤΑΣΤΑΣΗ 3.3 Εγκατάσταση φλογοκόπτη στην κονσόλα Powercut 900/1300/ Αφαιρέστε τη θύρα πρόσβασης στα καλώδια του φλογοκόπτη στο μπροστινό πάνελ της κονσόλας Powercut-1300/ Συνδέστε το αρσενικό άκρο του καλωδίου του φλογοκόπτη με την υποδοχή του πάνελ. Ελέγξτε τον προσανατολισμό των υποδοχών Θύρα πρόσβασης στα καλώδια του φλογοκόπτη ώστε να εξασφαλιστεί σωστή εφαρμογή. 3. Συνδέστε το σωλήνα αέρα με το εξάρτημα ταχυσυνδέσμου. Τοποθετήστε το εξάρτημα ανακούφισης τάσης στο τετράγωνο υποτύπωμα στην μπροστινή πλευρά Υποδοχή πάνελ Αρσενικό άκρο καλωδίου φλογοκόπτη της κονσόλας. Ευθυγραμμίστε την αυλάκωση του εξαρτήματος ανακούφισης τάσης με το μισό τετράγωνο υποτύπωμα. 4. Περάστε το καλώδιο εργασίας στην υποδοχή στην μπροστινή πλευρά της κονσόλας και περιστρέψτε δεξιόστροφα μέχρι να ασφαλίσει. τετράγωνο υποτύπωμα εξάρτημα ανακούφισης τάσης Ταχυσύνδεσμος σωλήνα αέρα 344

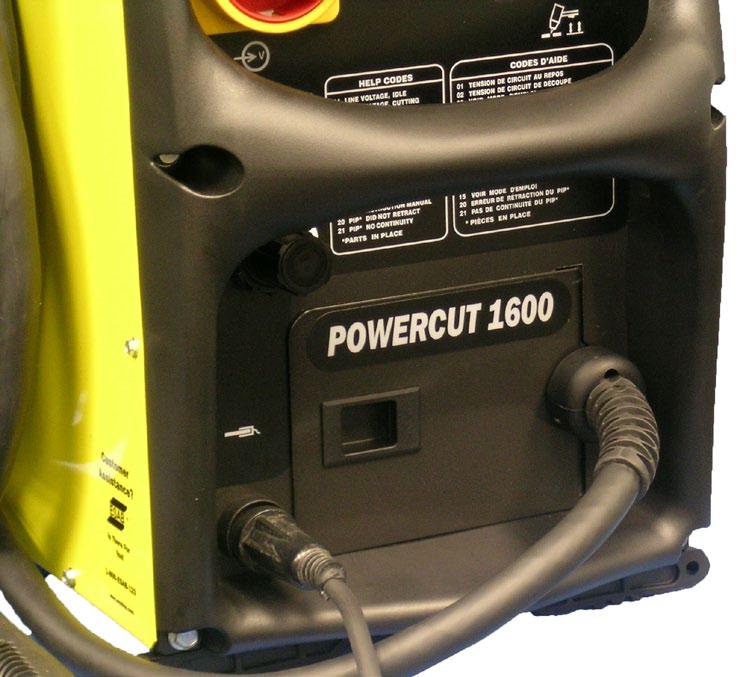

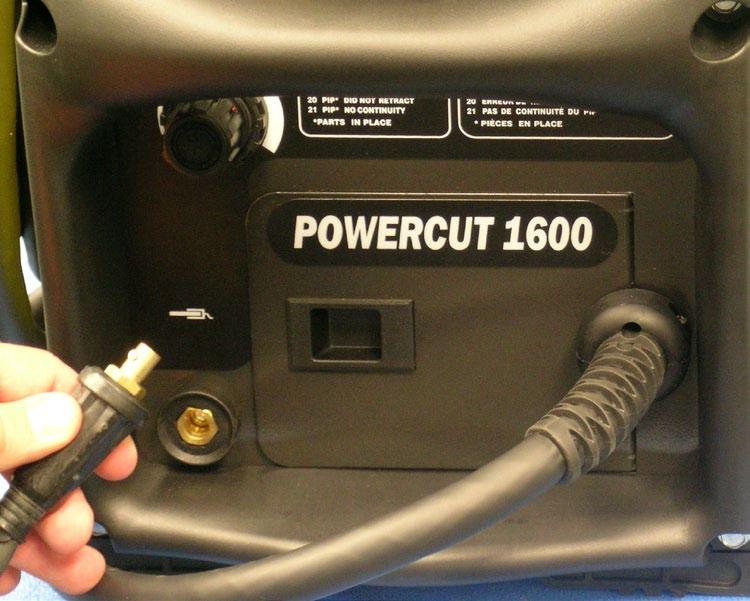

17 ΕΝΟΤΗΤΑ 3 ΕΓΚΑΤΑΣΤΑΣΗ 5. Επανατοποθετήστε τη θύρα πρόσβασης στα καλώδια του φλογοκόπτη. Καλώδιο εργασίας Θύρα πρόσβασης στα καλώδια του φλογοκόπτη 345

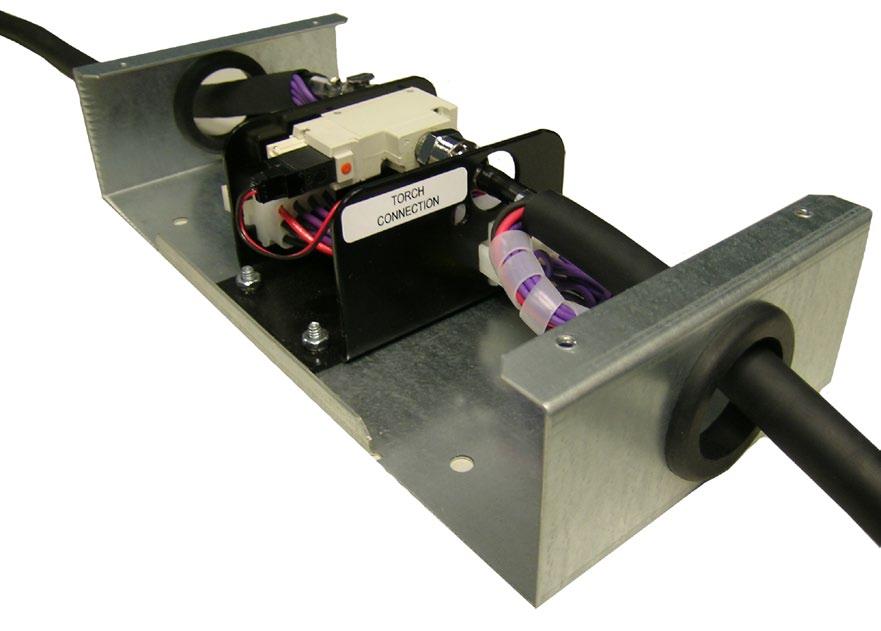

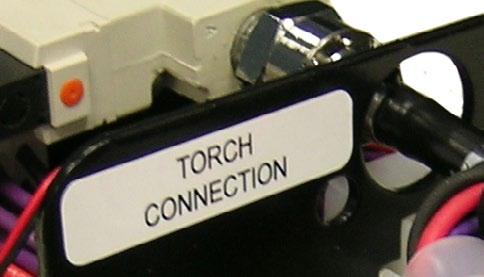

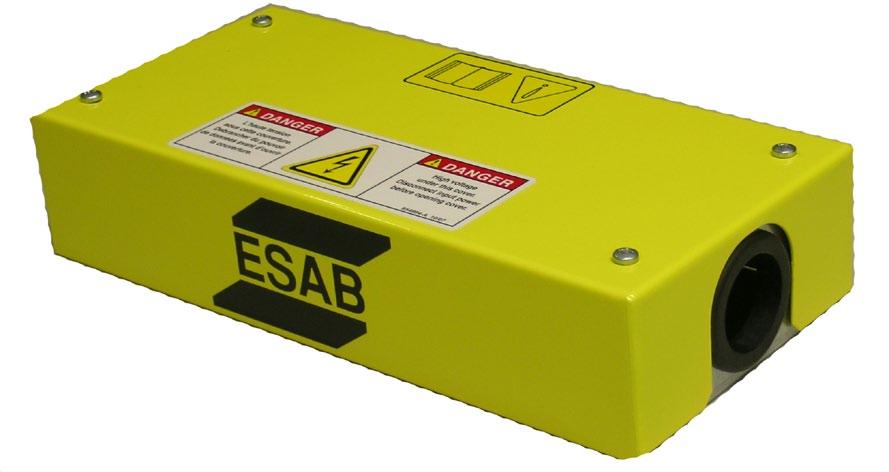

18 ΕΝΟΤΗΤΑ 3 ΕΓΚΑΤΑΣΤΑΣΗ 3.4 Εγκατάσταση φλογοκόπτη σε απομακρυσμένο κιβώτιο διακλάδωσης 1. Αφαιρέστε το κάλυμμα. Τοποθετήστε το κιβώτιο. Συνδέστε το καλώδιο προέκτασης μεταξύ του τροφοδοτικού και του απομακρυσμένου κιβωτίου διακλάδωσης. Ανατρέξτε στο εγχειρίδιο χρήσης του απομακρυσμένου κιβωτίου διακλάδωσης. Σημειώστε ότι η σωληνοειδής βαλβίδα είναι συνδεδεμένη στην πλευρά του τροφοδοτικού / καλωδίου προέκτασης του κιβωτίου. 2. Συνδέστε το σωλήνα αέρα με το εξάρτημα ταχυσυνδέσμου. 3. Συνδέστε το αρσενικό άκρο του καλωδίου του φλογοκόπτη με την υποδοχή του πάνελ. Ελέγξτε τον προσανατολισμό των υποδοχών ώστε να διασφαλιστεί η σωστή εφαρμογή. 4. Επανατοποθετήστε το κάλυμμα. 346

19 ΚΙΝΔΥΝΟΣ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΊΤΕ ΟΞΥΓΌΝΟ ΜΕ ΑΥΤΌΝ ΤΟΝ ΦΛΟΓΟΚΌΠΤΗ! ΕΝΔΈΧΕΤΑΙ ΝΑ ΠΡΟΚΛΗΘΕΙ ΕΠΙΚΊΝΔΥΝΗ ΠΥΡΚΑΓΙΆ. 4.0 Κοπή με το PT-37 Προβείτε στις παρακάτω διαδικασίες για να εκτελέσετε κοπή με το φλογοκόπτη PT Βεβαιωθείτε ότι ο διακόπτης αποσύνδεσης τοίχου είναι ενεργοποιημένος. Ενεργοποιήστε το διακόπτη ισχύος στην κονσόλα της πηγής τροφοδοσίας. 2. Ρυθμίστε το ρυθμιστή πίεσης σε 80 psig (5,5 bar). 3. Ρυθμίστε την απόσταση του φλογοκόπτη στο απαιτούμενο αρχικό /. 4.1 Τοποθέτηση αναλώσιμων Δοκιμές έδειξαν ότι με τη σωστή χρήση του φλογοκόπτη εντός των προβλεπόμενων συνθηκών λειτουργίας (και συγκεκριμένα το ρεύμα τόξου και το ρυθμό ροής αερίου), τα αναλώσιμα εξαρτήματα του φλογοκόπτη δεν χαλαρώνουν εάν τοποθετηθούν σταθερά. Τα χαλαρά εξαρτήματα ενδέχεται να προκαλέσουν βλάβη και υπερθέρμανση του φλογοκόπτη. A. Σφίξτε πλήρως το ηλεκτρόδιο και το κύπελλο συγκράτησης/θωράκισης σε κάθε αλλαγή ή έλεγχο αναλώσιμου. B. Να επαληθεύετε την εφαρμογή των αναλώσιμων κατά την έναρξη της περιόδου εργασίας ακόμα και εάν όλα λειτουργούσαν φυσιολογικά στο τέλος της προηγούμενης περιόδου εργασίας. Σημείωση: Βεβαιωθείτε ότι η βάση του σώματος του ηλεκτροδίου/φλογοκόπτη και το πιστόνι είναι καθαρά και ελεύθερα από σκόνη ή ρύπους. Οι ρύποι ενδέχεται να εμποδίζουν τη σωστή επαφή των επιφανειών συναρμογής. Σημείωση: Το σφίξιμο του ηλεκτροδίου με το χέρι αρκεί, η χρήση εργαλείων όπως κλειδιά ή πένσα δεν απαιτείται ούτε συνιστάται. Σημείωση: Τα χαλαρά εξαρτήματα ενδέχεται να προκαλέσουν βλάβη και υπερθέρμανση του φλογοκόπτη. Η διαγραφή τροχιάς από το τόξο υποδηλώνει χαλαρά εξαρτήματα. Βεβαιωθείτε ότι το κύπελλο συγκράτησης είναι καλά σφιγμένο. Εξαρτήματα τα οποία έχουν φθαρεί από εκκένωση τόξου προκαλούν καταστροφή του φλογοκόπτη και θα πρέπει να αντικαθίστανται. Διάταξη ρύθμισης ροής αερίου (30-70 A) Ασπίδιο Ακροφύσιο Κύπελλο συγκράτησης με σπείρωμα Βάση σώματος ηλεκτροδίου/ φλογοκόπτη Διάταξη ρύθμισης ροής αερίου (90/100 A) Ηλεκτρόδιο 347

20 348

21 ΚΙΝΔΥΝΟΣ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΊΤΕ ΟΞΥΓΌΝΟ ΜΕ ΑΥΤΌΝ ΤΟΝ ΦΛΟΓΟΚΌΠΤΗ! ΕΠΙΚΊΝΔΥΝΗ ΠΥΡΚΑΓΙΆ. ΕΝΔΈΧΕΤΑΙ ΝΑ ΠΡΟΚΛΗΘΕΙ 4.2 Δεδομένα Χρησιμοποιήστε τις παρακάτω σελίδες για τις αρχικές παραμέτρους. Οι διαφοροποιήσεις του υλικού και των συνθηκών ενδέχεται να απαιτούν ρυθμίσεις για τα επιθυμητά αποτελέσματα Μείωση πίεσης για φλογοκόπτες μήκους (1,4 m) και 17' (5,2 m) Με ή χωρίς κιβώτιο διακλάδωσης: Όταν χρησιμοποιείται συγκρότημα φλογοκόπτη 4,5' (1,4 m) ή 17' (5,2 m), οι ρυθμίσεις αερίου πλάσματος πρέπει να μειωθούν κατά 5-10 psi (0,35 0,69 bar) για βέλτιστη απόδοση. 4.3 Χειρισμός πηγής τροφοδοσίας Για το χειρισμό της πηγής τροφοδοσίας, ανατρέξτε στο εγχειρίδιο χρήσης της πηγής τροφοδοσίας ESP-101 ή Powercut-900/1300/

22 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Γαλβανισμένο ατσάλι 30 και psi (5,5 bar) 1. ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ, AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΎΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ, AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

23 Στοιχεία γαλβανισμένου ατσαλιού PT & 40 amp Στοιχεία σε ίντσες Πάχος υλικού Ρεύμα Τάση τόξου Πάχος Ίντσες Amp Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 24 ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,188 0,188 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Ρεύμα Τάση τόξου mm Amp mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 0,7 30 4,0 4,0 1, , ,8 30 4,0 4,0 1, , ,9 30 4,0 4,0 1, , ,0 4,0 1, , ,5 30 4,0 4,0 1, , ,0 4,0 2, , ,5 40 4,0 4,0 2, , ,2 4,2 2, , ,5 40 4,8 4,8 2, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 351

24 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανθρακοχάλυβας 30 και psi (5,5 bar) 1. ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ, AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΎΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ, AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

25 Στοιχεία ανθρακοχάλυβα PT & 40 amp Στοιχεία σε ίντσες Πάχος / λόγος Πάχος υλικού Ρεύμα Τάση τόξου Ίντσες Amp Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 26 ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , /8" 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , /16" 0, ,188 0,188 0, , ga 0, ,189 0,189 0, , ga 0, ,195 0,195 0, , /4" 0, ,200 0,200 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Ρεύμα Τάση τόξου mm Amp mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 0,5 30 4,8 4,8 1, , ,6 30 4,8 4,8 1, , ,7 30 4,8 4,8 1, , ,8 30 4,8 4,8 1, , ,9 30 4,8 4,8 1, , ,8 4,8 1, , ,5 30 4,8 4,8 1, , ,8 4,8 2, , ,5 40 4,8 4,8 2, , ,8 4,8 2, , ,5 40 4,8 4,8 2, , ,8 4,8 2, , ,8 4,8 2, , ,0 5,0 2, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 353

26 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανθρακοχάλυβας psi (4,8 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 50 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

27 Στοιχεία ανθρακοχάλυβα PT amp Στοιχεία σε ίντσες Πάχος / λόγος 16 ga 1/16" Πάχος υλικού Τάση τόξου Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 0,062 0,200 0,200 0, , ga 0,075 0,200 0,200 0, , ga 0,105 0,200 0,200 0, , /8" 0,125 0,200 0,200 0, , ga 0,135 0,200 0,200 0, , ga 0,165 0,200 0,200 0, , /16" 0,188 0,200 0,200 0, , /4" 0,250 0,200 0,200 0, , /8" 0,375 0,200 0,250 0, , /2" 0,500 0,200 0,250 0, , /8" 0,625 0,200 0,275 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 1,5 5,1 5,1 1, , ,1 5,1 1, , ,1 5,1 2, , ,1 5,1 2, , ,1 5,1 2, , ,1 5,1 3, , ,1 5,7 3, , ,1 6,4 2, , ,1 6,4 2, , ,1 6,6 1, , ,1 6,8 1, , ,1 7,0 1, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 355

28 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανθρακοχάλυβας psi (5,5 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΗΜΙ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 60 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ Υπενθύμιση για χρήστες κονσόλας PowerCut-900: ΣΗΜΑΝΤΙΚΟ!!!! Power Source Ratings: 60 Amp σε 60% κύκλο λειτουργίας. 50 Amp σε 100% κύκλο λειτουργίας. Η μέγιστη απόδοση του PowerCut 900 είναι 60 amp. Ωστόσο, εάν η εφαρμογή σας απαιτεί κύκλο λειτουργίας μεγαλύτερο από 60%, η απόδοση πρέπει να μειωθεί σε 50 amp ή λιγότερο. 356

29 Στοιχεία ανθρακοχάλυβα PT amp Στοιχεία σε ίντσες Πάχος / λόγος Πάχος υλικού Τάση τόξου Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 1/8" 0,125 0,200 0,200 0, , ga 0,135 0,200 0,202 0, , ga 0,165 0,200 0,206 0, , /16" 0,188 0,200 0,210 0, , /4" 0,250 0,200 0,220 0, , /8" 0,375 0,200 0,245 0, , /2" 0,500 0,200 0,265 0, , /8" 0,625 0,200 0,278 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 3 5,1 5,1 2, , ,1 5,2 2, , ,1 5,4 2, , ,1 5,5 3, , ,1 5,9 3, , ,1 6,3 4, , ,1 6,6 3, , ,1 6,9 3, , ,1 7,0 3, , ,1 7,1 3, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 357

30 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανθρακοχάλυβας psi (5,5 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΗΜΙ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 70 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

31 Στοιχεία ανθρακοχάλυβα PT amp Στοιχεία σε ίντσες Πάχος / λόγος Πάχος υλικού Τάση τόξου Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 1/8" 0,125 0,200 0,200 0, , ga 0,135 0,200 0,203 0, , ga 0,165 0,200 0,213 0, , /16" 0,188 0,200 0,220 0, , /4" 0,250 0,200 0,240 0, , /8" 0,375 0,200 0,240 0, , /2" 0,500 0,200 0,280 0, , /8" 0,625 0,200 0,280 0, , /4" 0,750 0,200 Δ/Σ 0, Δ/Σ 0, Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 3 5,1 5,0 2, , ,1 5,3 2, , ,1 5,7 3, , ,1 6,0 3, , ,1 6,1 4, , ,1 6,2 5, , ,1 6,9 5, , ,1 7,1 5, , ,1 7,1 4, , ,1 7,1 4, , ,1 Δ/Σ 4,2 160 Δ/Σ 2, ,1 Δ/Σ 3,7 160 Δ/Σ 2, Σημειώσεις: Δ/Σ = Δεν συνιστάται Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 359

32 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανθρακοχάλυβας psi (5,5 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ 90/100 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΗΜΙ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 100 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ 100 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

33 Στοιχεία ανθρακοχάλυβα PT amp Στοιχεία σε ίντσες Πάχος υλικού Τάση τόξου Λόγος Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 1/4" 0,250 0,188 0,188 0, , /8" 0,375 0,188 0,188 0, , /2" 0,500 0,188 0,240 0, , /8" 0,625 0,188 0,240 0, , /4" 0,750 0,200 0,300 0, , " 1,000 0,250 Δ/Σ 0, Δ/Σ 0, /4" 1,250 0,250 Δ/Σ 0, Δ/Σ 0, Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 6 4,8 4,8 2, , ,8 4,8 3, , ,8 5,0 4, , ,8 5,8 4, , ,8 6,1 4, , ,8 6,1 4, , ,8 6,2 3, , ,0 7,1 3, , ,3 Δ/Σ 3,0 155 Δ/Σ 2, ,3 Δ/Σ 2,1 155 Δ/Σ 3, ,4 Δ/Σ 1,7 155 Δ/Σ 3, ,4 Δ/Σ 1,6 155 Δ/Σ 3, Σημειώσεις: Δ/Σ = Δεν συνιστάται Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 361

34 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Αλουμίνιο 30 και psi (5,5 bar) 1. ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ, AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ, AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

35 Στοιχεία αλουμινίου PT & 40 amp Στοιχεία σε ίντσες Πάχος / λόγος Πάχος υλικού Ρεύμα Τάση τόξου Ίντσες Amp Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 20 ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,161 0,161 0, , /8" 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , /16" 0, ,188 0,188 0, , /4" 0, ,200 0,200 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Ρεύμα Τάση τόξου mm Amp mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 0,8 30 4,0 4,0 1, , ,9 30 4,0 4,0 1, , ,0 4,0 1, , ,5 30 4,0 4,0 1, , ,0 4,0 2, , ,5 40 4,0 4,0 2, , ,6 4,6 2, , ,5 40 4,8 4,8 2, , ,8 4,8 2, , ,8 4,8 2, , ,0 5,0 3, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 363

36 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Αλουμίνιο psi (5,5 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 50 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

37 Στοιχεία αλουμινίου PT amp Στοιχεία σε ίντσες Πάχος / λόγος 14 ga 1/16" Πάχος υλικού Τάση τόξου Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 0,062 0,200 0,200 0, , ga 0,081 0,200 0,200 0, , ga 0,102 0,200 0,200 0, , /8" 0,125 0,200 0,200 0, , ga 0,129 0,200 0,200 0, , ga 0,162 0,200 0,200 0, , /16" 0,188 0,200 0,200 0, , /4" 0,250 0,200 0,200 0, , /8" 0,375 0,200 0,250 0, , /2" 0,500 0,200 0,280 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 1,5 5,1 5,1 1, , ,1 5,1 1, , ,1 5,1 1, , ,1 5,1 1, , ,1 5,1 1, , ,1 5,1 1, , ,1 5,7 1, , ,1 6,5 1, , ,1 6,9 2, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 365

38 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Αλουμίνιο psi (5,5 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΗΜΙ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 60 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ Υπενθύμιση για χρήστες κονσόλας PowerCut-900: ΣΗΜΑΝΤΙΚΟ!!!! Power Source Ratings: 60 Amp σε 60% κύκλο λειτουργίας. 50 Amp σε 100% κύκλο λειτουργίας. Η μέγιστη απόδοση του PowerCut 900 είναι 60 amp. Ωστόσο, εάν η εφαρμογή σας απαιτεί κύκλο λειτουργίας μεγαλύτερο από 60%, η απόδοση πρέπει να μειωθεί σε 50 amp ή λιγότερο. 366

39 Στοιχεία αλουμινίου PT amp Στοιχεία σε ίντσες Πάχος / λόγος Πάχος υλικού Τάση τόξου Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 1/8" 0,125 0,200 0,200 0, , ga 0,129 0,200 0,200 0, , ga 0,162 0,200 0,200 0, , /16" 0,188 0,200 0,200 0, , /4" 0,250 0,200 0,200 0, , /8" 0,375 0,200 0,245 0, , /2" 0,500 0,200 0,280 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 3 5,1 5,1 3, , ,1 5,1 3, , ,1 5,1 3, , ,1 5,1 2, , ,1 5,7 2, , ,1 6,4 3, , ,1 6,9 3, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 367

40 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Αλουμίνιο psi (5,5 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΗΜΙ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 70 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

41 Στοιχεία αλουμινίου PT amp Στοιχεία σε ίντσες Πάχος / λόγος Πάχος υλικού Τάση τόξου Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 1/8" 0,125 0,200 0,200 0, , ga 0,129 0,200 0,200 0, , ga 0,162 0,200 0,200 0, , /16" 0,188 0,200 0,200 0, , /4" 0,250 0,200 0,200 0, , /8" 0,375 0,200 0,240 0, , /2" 0,500 0,200 0,280 0, , /8" 0,625 0,200 0,280 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 3 5,1 5,1 5, , ,1 5,1 5, , ,1 5,1 5, , ,1 5,1 3, , ,1 5,6 3, , ,1 6,2 4, , ,1 6,9 4, , ,1 7,1 3, , ,1 7,1 3, , ,1 7,1 3, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 369

42 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Αλουμίνιο psi (5,5 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ 90/100 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΗΜΙ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 100 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ 100 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

43 Στοιχεία αλουμινίου PT amp Στοιχεία σε ίντσες Πάχος υλικού Τάση τόξου Λόγος Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 1/4" 0,250 0,200 0,250 0, , /8" 0,375 0,200 0,250 0, , /2" 0,500 0,200 0,250 0, , /8" 0,625 0,200 0,250 0, , /4" 0,750 0,200 0,300 0, , " 1,000 0,150 Δ/Σ 0, Δ/Σ 0, Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 6 5,1 6,4 4, , ,1 6,4 4, , ,1 6,4 4, , ,1 6,4 4, , ,1 6,4 4, , ,1 6,4 4, , ,1 6,4 4, , ,1 7,2 4, , ,9 8,0 4, , ,9 Δ/Σ 3,9 162 Δ/Σ 3, Σημειώσεις: Δ/Σ = Δεν συνιστάται Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 371

44 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανοξείδωτο ατσάλι 30 και psi (5,85 bar) 1. ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ, AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ, AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

45 Στοιχεία ανοξείδωτου ατσαλιού PT & 40 amp Στοιχεία σε ίντσες Πάχος υλικού Ρεύμα Τάση τόξου Πάχος / λόγος Ίντσες Amp Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 26 ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 1/16" 0, ,156 0,156 0, , ga 0, ,156 0,156 0, , ga 0, ,171 0,171 0, , ga 1/8" 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , ga 0, ,188 0,188 0, , /16" 0, ,188 0,188 0, , ga 0, ,191 0,191 0, , ga 0, ,197 0,197 0, , ga 1/4" 0, ,200 0,200 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Ρεύμα Τάση τόξου mm Amp mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 0,6 30 4,0 4,0 2, , ,7 30 4,0 4,0 2, , ,8 30 4,0 4,0 2, , ,9 30 4,0 4,0 2, , ,0 4,0 2, , ,5 40 4,0 4,0 2, , ,0 4,0 2, , ,5 40 4,1 4,1 2, , ,6 4,6 2, , ,5 40 4,8 4,8 2, , ,8 4,8 2, , ,8 4,8 2, , ,0 5,0 2, , ,5 40 5,1 5,1 2, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 373

46 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανοξείδωτο ατσάλι psi (4,8 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 50 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

47 Στοιχεία ανοξείδωτου ατσαλιού PT amp Στοιχεία σε ίντσες Πάχος υλικού Τάση τόξου Πάχος / λόγος Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 16 ga 1/16" 0,063 0,200 0,200 0, , ga 0,078 0,200 0,200 0, , ga 0,109 0,200 0,200 0, , ga 1/8" 0,125 0,200 0,200 0, , ga 0,140 0,200 0,200 0, , ga 0,172 0,200 0,200 0, , /16" 0,188 0,200 0,200 0, , ga 0,203 0,200 0,200 0, , ga 0,234 0,200 0,200 0, , ga 1/4" 0,250 0,200 0,200 0, , /8" 0,375 0,200 0,240 0, , /2" 0,500 0,200 0,240 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 1,5 5,1 5,1 2, , ,1 5,1 2, , ,5 5,1 5,1 2, , ,1 5,1 2, , ,5 5,1 5,1 2, , ,1 5,1 3, , ,1 5,1 3, , ,1 5,1 2, , ,1 5,6 2, , ,1 6,1 2, , ,1 6,1 3, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 375

48 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανοξείδωτο ατσάλι psi (4,8 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΗΜΙ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 60 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ Υπενθύμιση για χρήστες κονσόλας PowerCut-900: ΣΗΜΑΝΤΙΚΟ!!!! Power Source Ratings: 60 Amp σε 60% κύκλο λειτουργίας. 50 Amp σε 100% κύκλο λειτουργίας. Η μέγιστη απόδοση του PowerCut 900 είναι 60 amp. Ωστόσο, εάν η εφαρμογή σας απαιτεί κύκλο λειτουργίας μεγαλύτερο από 60%, η απόδοση πρέπει να μειωθεί σε 50 amp ή λιγότερο. 376

49 Στοιχεία ανοξείδωτου ατσαλιού PT amp Στοιχεία σε ίντσες Πάχος υλικού Τάση τόξου Πάχος / λόγος Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 11 ga 1/8" 0,125 0,200 0,200 0, , ga 0,14 0,200 0,200 0, , ga 0,172 0,200 0,200 0, , /16" 0,1875 0,200 0,200 0, , ga 0,203 0,200 0,200 0, , ga 0,2344 0,200 0,200 0, , ga 1/4" 0,25 0,200 0,200 0, , /8" 0,375 0,200 0,240 0, , /2" 0,5 0,200 0,260 0, , Στοιχεία σε μετρικό σύστημα Πάχος υλικού Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 3 5,1 5,1 3, , ,1 5,1 3, , ,1 5,1 4, , ,1 5,1 4, , ,1 5,6 3, , ,1 6,2 3, , ,1 6,5 4, , Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 377

50 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανοξείδωτο ατσάλι psi (6,2 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΗΜΙ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 70 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ

51 Στοιχεία ανοξείδωτου ατσαλιού PT amp Στοιχεία σε ίντσες Πάχος υλικού Τάση τόξου Πάχος / λόγος Ίντσες Ίντσες Ίντσες Ίντσες Volt msec Ίντσες IPM IPM 11 ga 1/8" 0,125 0,200 0,200 0, , ga 0,140 0,200 0,200 0, , ga 0,172 0,200 0,200 0, , /16" 0,188 0,200 0,200 0, , ga 0,203 0,200 0,200 0, , ga 0,234 0,200 0,200 0, , ga 1/4" 0,250 0,200 0,200 0, , /8" 0,375 0,200 0,240 0, , /2" 0,500 0,200 0,280 0, , /8" 0,625 0,200 Δ/Σ 0, Δ/Σ 0, /4" 0,750 0,200 Δ/Σ 0, Δ/Σ 0, Στοιχεία σε μετρικό σύστημα Πάχος υλικού Σημειώσεις: Δ/Σ = Δεν συνιστάται Τάση τόξου mm mm mm mm Volt msec mm mm/λεπτό mm/λεπτό 3 5,1 5,1 4, , ,1 5,1 4, , ,1 5,1 4, , ,1 5,1 5, , ,1 5,6 5, , ,1 6,2 5, , ,1 6,9 5, , ,1 Δ/Σ 4,6 155 Δ/Σ 2, ,1 Δ/Σ 4,3 155 Δ/Σ 2, ,1 Δ/Σ 4,0 156 Δ/Σ 2, ,1 Δ/Σ 4,2 160 Δ/Σ 2, ,1 Δ/Σ 4,4 164 Δ/Σ 2, Οι αναφερόμενες ταχύτητες είναι αποτέλεσμα εργαστηριακών δοκιμών της ESAB. Οι πραγματικές βέλτιστες και μέγιστες ταχύτητες ενδέχεται να διαφέρουν ανάλογα με τη σύνθετη του υλικού, την ποιότητα της επιφάνειας (σκουριά, επιφανειακή οξείδωση ή επίστρωση, κ.λπ.) και τις διάφορες παραμέτρους ρύθμισης χρήστη. 379

52 PT-37 Φλογοκόπτης PLASMARC Υλικό: Τάση: Αέριο πλάσματος: Ανοξείδωτο ατσάλι psi (5,5 bar) * * Δείτε την ενότητα ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΗΣ ΡΟΗΣ ΑΕΡΙΟΥ 90/100 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΗΜΙ ΗΛΕΚΤΡΟΔΙΟ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΚΡΟΦΥΣΙΟ 100 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΚΥΠΕΛΛΟ ΣΥΓΚΡΆΤΗΣΗΣ ΜΕ ΣΠΕΊΡΩΜΑ, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ ΑΣΠΙΔΙΟ 100 AMP, ΑΡ. ΕΞΑΡΤΉΜΑΤΟΣ
