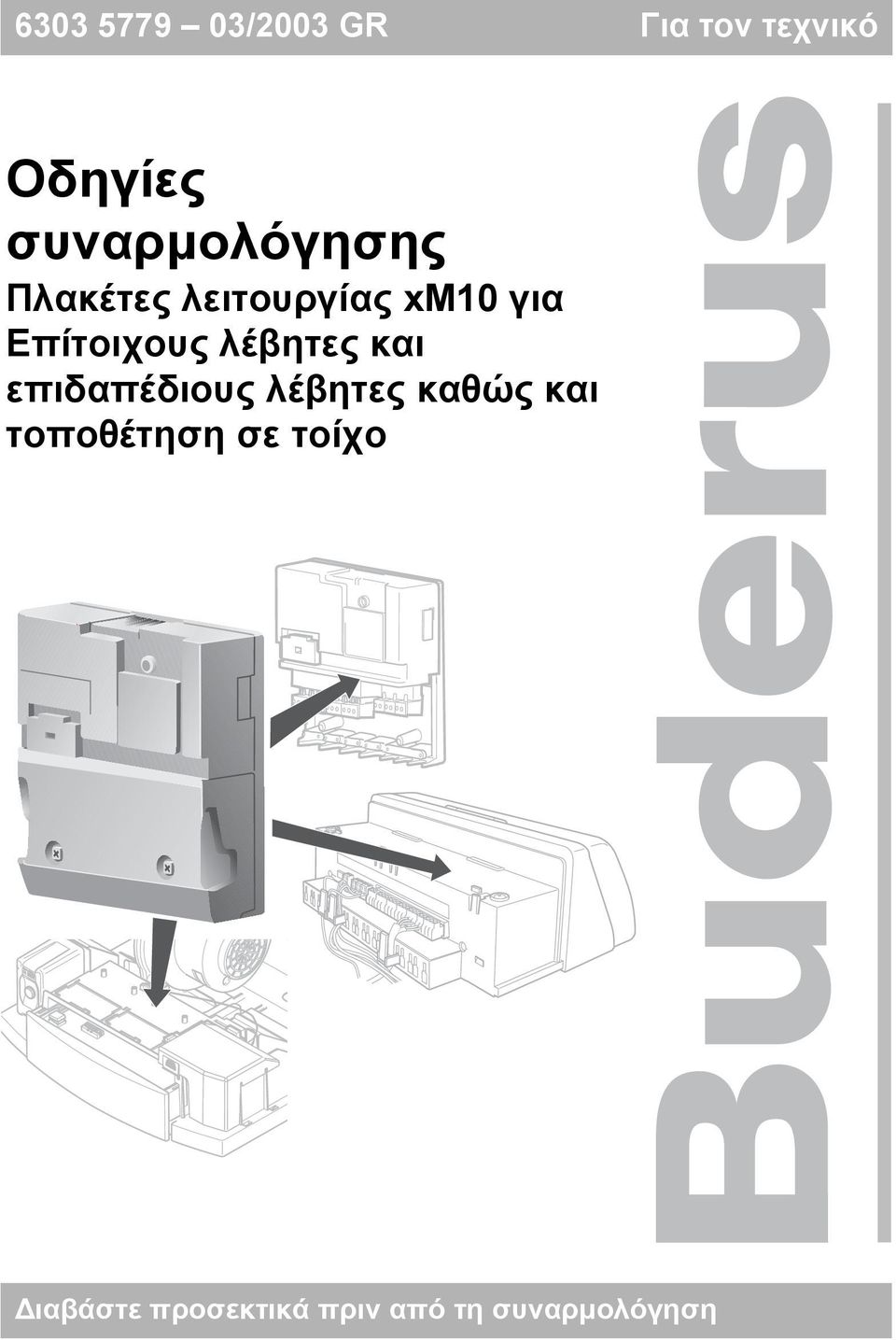

1 /003 GR Για τον τεχνικό Οδηγίες συναρµολόγησης Πλακέτες λειτουργίας xm10 για Επίτοιχους λέβητες και επιδαπέδιους λέβητες καθώς και τοποθέτηση σε τοίχο ιαβάστε προσεκτικά πριν από τη συναρµολόγηση

2 Πρόλογος Η συσκευή συµµορφώνεται µε τις ισχύουσες διατάξεις των σχετικών κανονισµών και οδηγιών. Η συµµόρφωση έχει πιστοποιηθεί. Τα ανάλογα έγγραφα και το πρωτότυπο της βεβαίωσης συµµόρφωσης βρίσκονται στα αρχεία του κατασκευαστή. Σχετικά µε τις παρούσες οδηγίες Οι παρούσες οδηγίες περιγράφουν τις παραλλαγές συναρµολόγησης για τις πλακέτες λειτουργίας της σειράς xm10 για: επίτοιχους λέβητες επιδαπέδιους λέβητες τοποθέτηση σε τοίχο Η περιγραφή συναρµολόγησης των πλακετών λειτουργίας αφορά λέβητες µε αποκλίνουσες καταστάσεις τοποθέτησης πάνω στην αντίστοιχη βάση λέβητα. Επιφυλασσόµαστε για τεχνικές αλλαγές! Λόγω της διαρκούς εξέλιξης ενδέχεται να υπάρχουν µικρές αποκλίσεις στις εικόνες, στις περιγραφές λειτουργίας και στα τεχνικά στοιχεία. Ενηµέρωση των συνοδευτικών εγγράφων Αν έχετε προτάσεις για τη βελτίωση των προϊόντων µας ή αν έχετε παρατηρήσει δυσλειτουργίες, παρακαλούµε να επικοινωνήσετε µαζί µας.

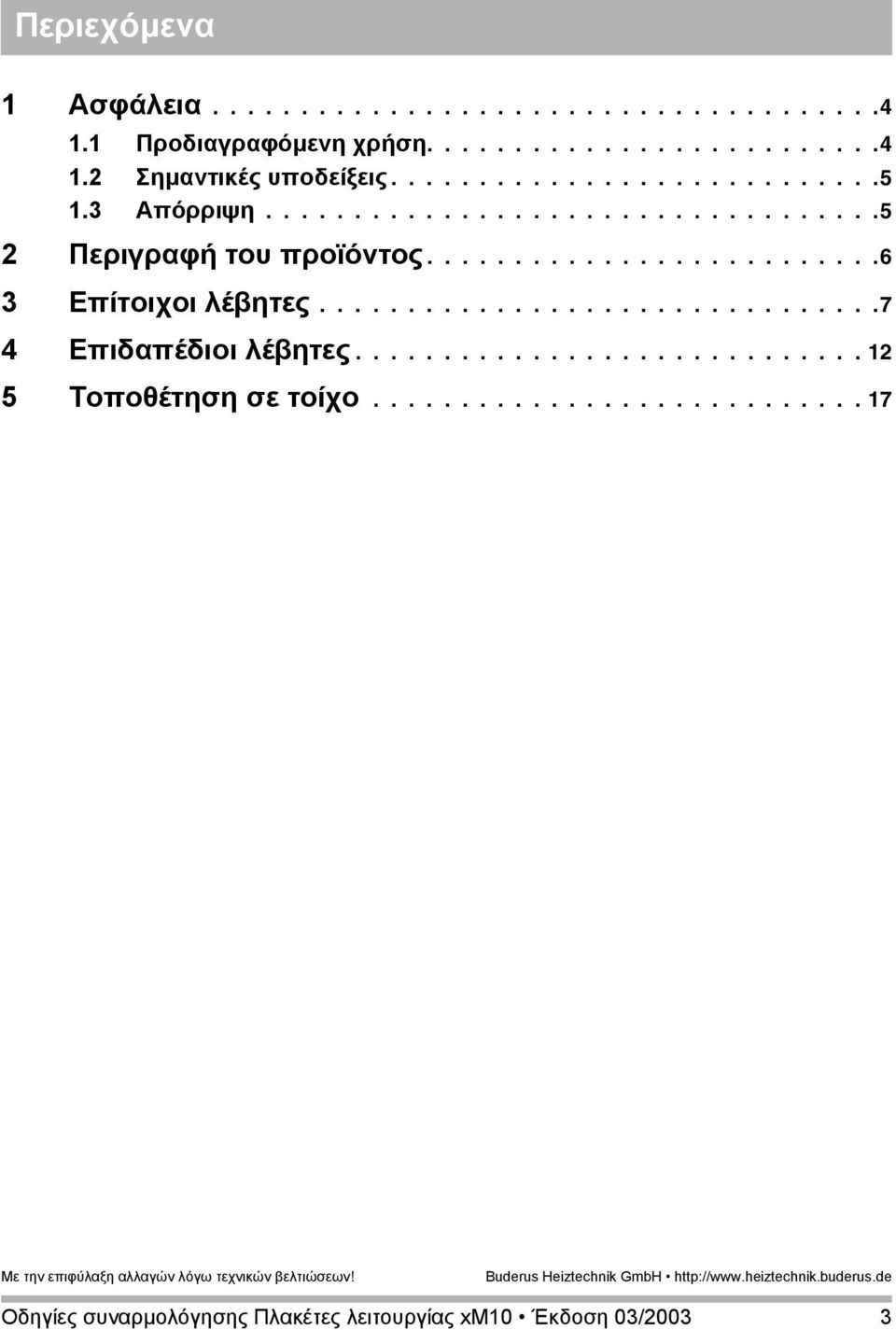

3 Περιεχόµενα 1 Ασφάλεια Προδιαγραφόµενη χρήση Σηµαντικές υποδείξεις Απόρριψη Περιγραφή του προϊόντος Επίτοιχοι λέβητες Επιδαπέδιοι λέβητες Τοποθέτηση σε τοίχο

4 1 Ασφάλεια 1 Ασφάλεια Το κεφάλαιο αυτό περιέχει γενικές οδηγίες ασφαλείας που πρέπει να τηρήσετε κατά τη συναρµολόγηση των µονάδων λειτουργίας xm10. Η µη τήρηση των οδηγιών ασφαλείας ενδέχεται να προκαλέσει τραυµατισµό - ακόµα και θάνατο - καθώς και υλικές ζηµιές ή καταστροφές στο περιβάλλον. 1.1 Προδιαγραφόµενη χρήση Οι πλακέτες λειτουργίας xm10 πρέπει να χρησιµοποιούνται µόνο σε συνδυασµό µε το σύστηµα διαχείρισης ενέργειας (EMS) της Buderus και τα αντίστοιχα εξαρτήµατά της. Για την τοποθέτηση σε τοίχο ο τύπος προστασίας της πλακέτας λειτουργίας είναι IP 40, δηλ. στο σηµείο τοποθέτησης δεν πρέπει να εγκυµονεί κίνδυνος να πιτσιλίσει νερό. Το συνολικό µήκος της γραµµής διαύλου δεν πρέπει να ξεπερνάει τα 100 m (διαστολή του EMS). Σε επιτοίχιους λέβητες και λέβητες δαπέδου ο τύπος προστασίας της πλακέτας λειτουργίας καθορίζεται από το λέβητα ή το ταµπλό ρύθµισης. 4

5 Ασφάλεια 1 1. Σηµαντικές υποδείξεις ΚΙΝ ΥΝΟΣ-ΘΑΝΑΤΟΣ ΠΡΟΕΙ ΟΠΟΙΗΣΗ! λόγω ηλεκτρικού ρεύµατος. ιεξάγετε εργασίες σε ηλεκτρικές εγκαταστάσεις σύµφωνα µε τους ισχύοντες νοµικούς κανονισµούς. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Χρησιµοποιείτε µόνο αυθεντικά εξαρτήµατα της Buderus. Για βλάβες που προκλήθηκαν από ανταλλακτικά που δεν διανέµονται από τη Buderus, η εταιρία δεν αναλαµβάνει καµία ευθύνη. 1.3 Απόρριψη Πλακέτα λειτουργίας που προορίζεται για απόρριψη πρέπει να απορριφθεί από εξουσιοδοτηµένη αρχή µε τρόπο που δεν επιβαρύνει το περιβάλλον. 5

6 Περιγραφή του προϊόντος Περιγραφή του προϊόντος Σχ. 1 Θέση 1: Θέση : Θέση 3: Θέση 4: Θέση 5: Θέση 6: Πλακέτα λειτουργίας xm10 (εδώ: τοποθέτηση σε τοίχο) Κάλυµµα ακροδεκτών Υποδοχή ασφάλειας για την ασφάλεια συσκευής Πλακέτα λειτουργίας Πινακίδα συσκευής και πρόσβαση στην εφεδρική ασφάλεια και στον περιστροφικό διακόπτη κωδικοποίησης (µόνο MM10) LED λειτουργίας/βλάβης Βάση τοίχου Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Κατά τη συναρµολόγηση της πλακέτας λειτουργίας MM10, σιγουρευτείτε ότι πίσω από την πινακίδα συσκευής (Σχ. 1, Θέση 5) ο περιστροφικός διακόπτης κωδικοποίησης είναι ρυθµισµένος στη θέση (αντιστοιχεί στο κύκλωµα θέρµανσης ). 6

7 Επίτοιχοι λέβητες 3 3 Επίτοιχοι λέβητες Το κεφάλαιο αυτό περιγράφει την εγκατάσταση των πλακετών λειτουργίας xm10 σε έναν επιτοίχιο λέβητα (εδώ π. χ. Logamax plus GB14). Μπορείτε να ενσωµατώσετε µέχρι δύο πλακέτες λειτουργίας σε έναν επιτοίχιο λέβητα Σχ. Τοποθέτηση και ασφάλιση πλακέτας λειτουργίας Θέση 1: Πλακέτα λειτουργίας στην υποδοχή 1 Θέση : Πλακέτα λειτουργίας στην υποδοχή Θέση 3: Ασφάλιση Θέση 4: Πλακέτα λειτουργίας Αφαιρέστε το περίβληµα του λέβητα (βλέπε Οδηγίες συναρµολόγησης και συντήρησης του λέβητα). Τοποθετήστε τη πλακέτα λειτουργίας (Σχ., Θέση 4) πάνω από τα άγκιστρα ασφάλισης µέσα στις υποδοχές και εφαρµόστε την στην ασφάλιση (Σχ., Θέση 3) για να ασφαλίσει. 7

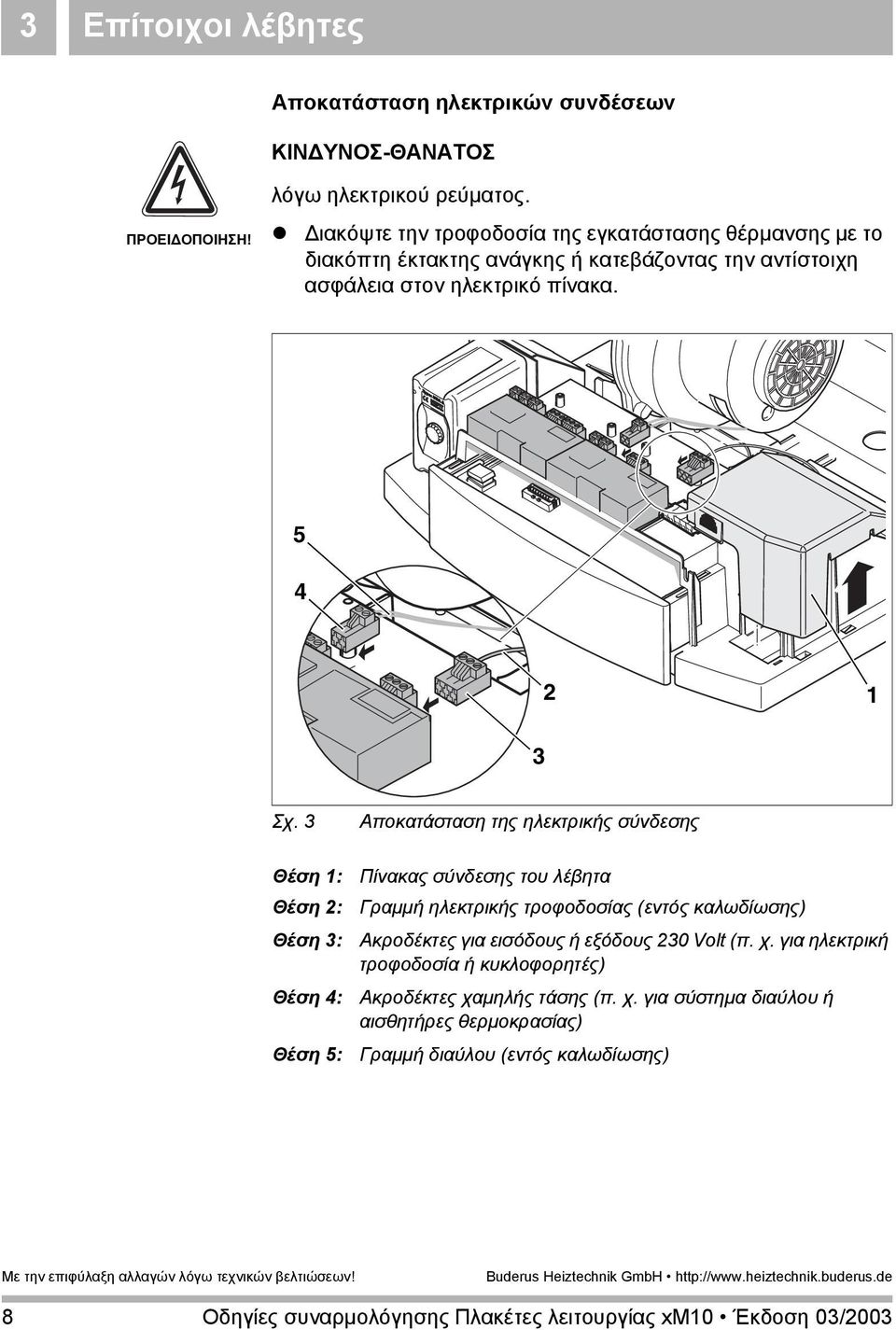

8 3 Επίτοιχοι λέβητες Αποκατάσταση ηλεκτρικών συνδέσεων ΚΙΝ ΥΝΟΣ-ΘΑΝΑΤΟΣ ΠΡΟΕΙ ΟΠΟΙΗΣΗ! λόγω ηλεκτρικού ρεύµατος. ιακόψτε την τροφοδοσία της εγκατάστασης θέρµανσης µε το διακόπτη έκτακτης ανάγκης ή κατεβάζοντας την αντίστοιχη ασφάλεια στον ηλεκτρικό πίνακα Σχ. 3 Θέση 1: Θέση : Θέση 3: Θέση 4: Θέση 5: Αποκατάσταση της ηλεκτρικής σύνδεσης Πίνακας σύνδεσης του λέβητα Γραµµή ηλεκτρικής τροφοδοσίας (εντός καλωδίωσης) Ακροδέκτες για εισόδους ή εξόδους 30 Volt (π. χ. για ηλεκτρική τροφοδοσία ή κυκλοφορητές) Ακροδέκτες χαµηλής τάσης (π. χ. για σύστηµα διαύλου ή αισθητήρες θερµοκρασίας) Γραµµή διαύλου (εντός καλωδίωσης) 8

9 Επίτοιχοι λέβητες 3 Συνδέστε τη γραµµή ηλεκτρικής τροφοδοσίας, τη γραµµή διαύλου και άλλα εξαρτήµατα (π. χ. κυκλοφορητές, αισθητήρες θερµοκρασίας, κλπ.) ανάλογα µε τη χρήση µέσω των συνοδευτικών ακροδεκτών στην πλακέτα λειτουργίας. Παρακαλούµε ενηµερωθείτε για την ακριβή αντιστοίχιση (εξαρτήµατα ακροδέκτες σύνδεσης) από τα συνοδευτικά ηλεκτρολογικά σχέδια σύνδεσης. Αφαιρέστε το κάλυµµα του πίνακα σύνδεσης (Σχ. 3, Θέση 1). Συνδέστε σωστά τη γραµµή ηλεκτρικής τροφοδοσίας (Σχ. 3, Θέση ) και τη γραµµή διαύλου (Σχ. 3, Θέση 5) από την καλωδίωση του λέβητα µε τους ακροδέκτες (Σχ. 3, Θέση 3 ή 4) της πλακέτας λειτουργίας. Συνδέσετε σωστά τα υπόλοιπα εξαρτήµατα µε τους ακροδέκτες (Σχ. 3, Θέση 3 ή 4) της πλακέτας λειτουργίας σύµφωνα µε το ηλεκτρολογικό σχέδιο σύνδεσης. Όταν συναρµολογείτε µια δεύτερη πλακέτα λειτουργίας, πρέπει να επεκτείνετε τη γραµµή ηλεκτρικής τροφοδοσίας και τη γραµµή διαύλου από την πρώτη στη δεύτερη πλακέτα λειτουργίας µε τις συνοδευτικές γραµµές σύνδεσης. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Προσέξτε κατά την εγκατάσταση της ηλεκτρικής σύνδεσης την ορθότητα των φάσεων, για να εξασφαλιστεί η ζητούµενη προστασία. 9

10 3 Επίτοιχοι λέβητες 3 1 Σχ. 4 Θέση 1: Θέση : Θέση 3: Κλείσιµο καλύµµατος ακροδεκτών Κάλυµµα του πίνακα συνδέσεων Κάλυµµα ακροδεκτών της πλακέτας λειτουργίας Σταυρόβιδα µε τετράγωνο κεφάλι Τοποθετήστε ξανά το κάλυµµα του πίνακα σύνδεσης (Σχ. 4, Θέση 1). Τοποθετήστε ξανά το κάλυµµα ακροδεκτών της πλακέτας λειτουργίας (Σχ. 4, Θέση ). Σφίξτε τις σταυρόβιδες (Σχ. 4, Θέση 3) µε κατσαβίδι για σταυρόβιδες ή µε κλειδί εξαέρωσης. Κλείστε το περίβληµα του λέβητα. 10

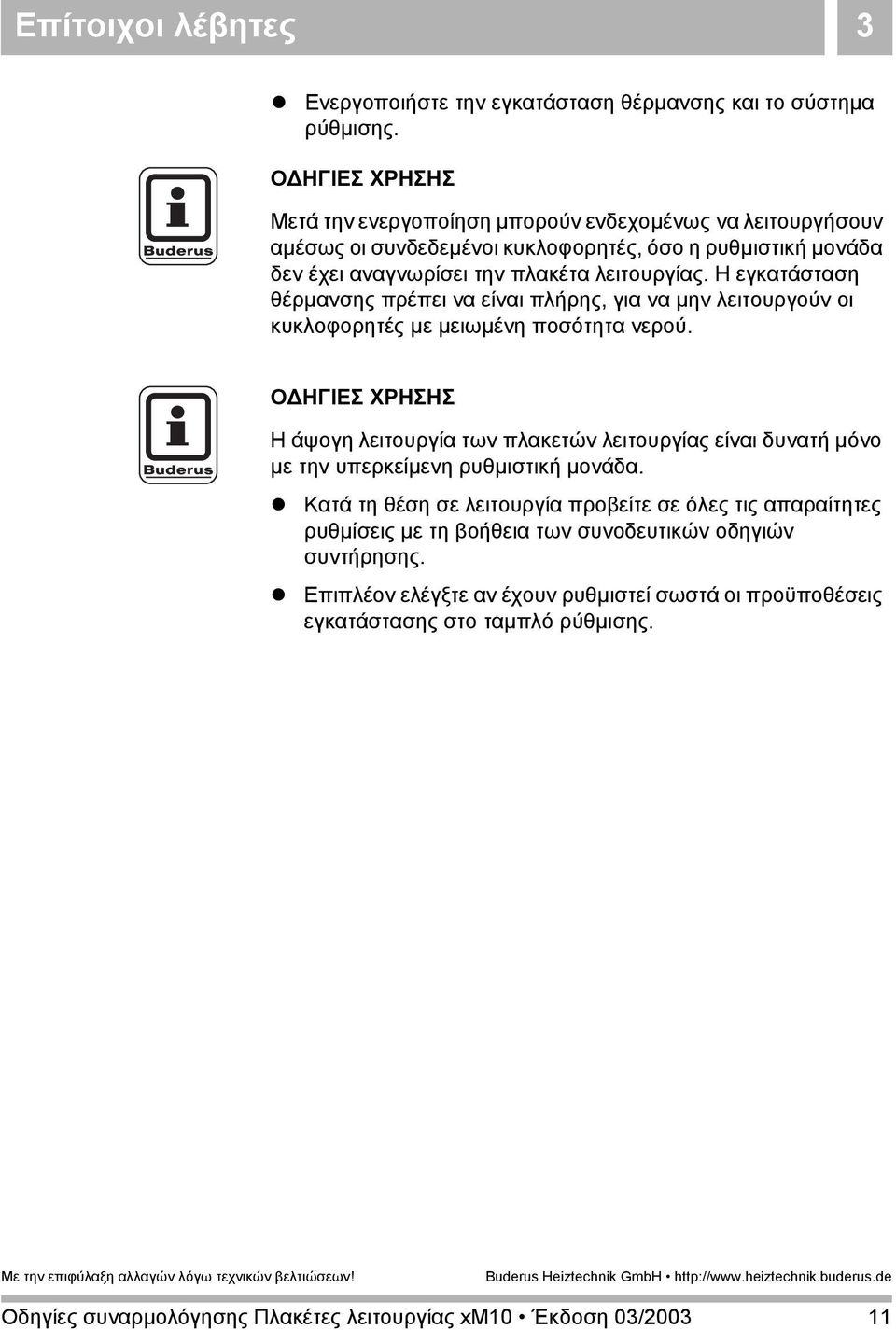

11 Επίτοιχοι λέβητες 3 Ενεργοποιήστε την εγκατάσταση θέρµανσης και το σύστηµα ρύθµισης. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Μετά την ενεργοποίηση µπορούν ενδεχοµένως να λειτουργήσουν αµέσως οι συνδεδεµένοι κυκλοφορητές, όσο η ρυθµιστική µονάδα δεν έχει αναγνωρίσει την πλακέτα λειτουργίας. Η εγκατάσταση θέρµανσης πρέπει να είναι πλήρης, για να µην λειτουργούν οι κυκλοφορητές µε µειωµένη ποσότητα νερού. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Η άψογη λειτουργία των πλακετών λειτουργίας είναι δυνατή µόνο µε την υπερκείµενη ρυθµιστική µονάδα. Κατά τη θέση σε λειτουργία προβείτε σε όλες τις απαραίτητες ρυθµίσεις µε τη βοήθεια των συνοδευτικών οδηγιών συντήρησης. Επιπλέον ελέγξτε αν έχουν ρυθµιστεί σωστά οι προϋποθέσεις εγκατάστασης στο ταµπλό ρύθµισης. 11

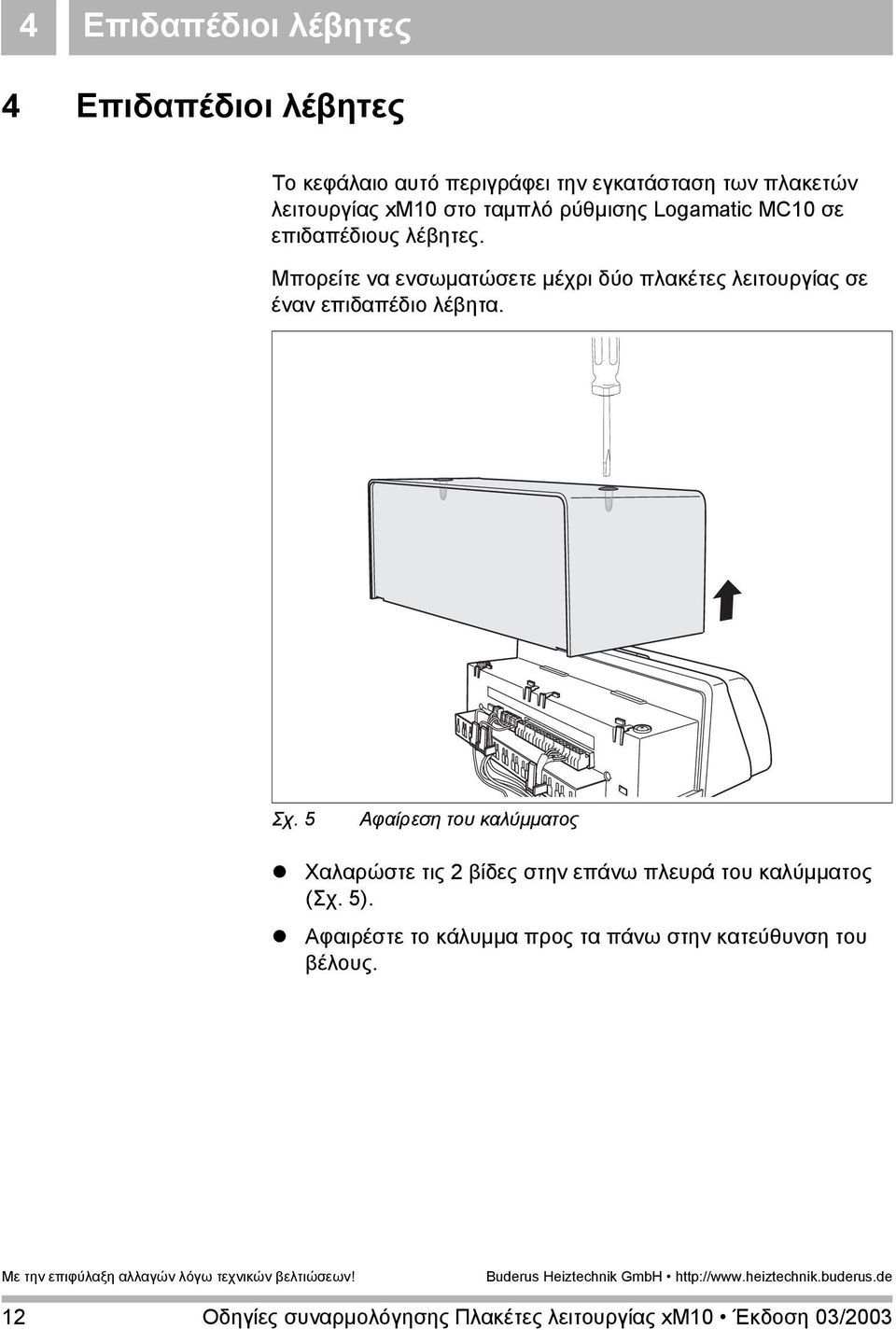

12 4 Επιδαπέδιοι λέβητες 4 Επιδαπέδιοι λέβητες Το κεφάλαιο αυτό περιγράφει την εγκατάσταση των πλακετών λειτουργίας xm10 στο ταµπλό ρύθµισης Logamatic MC10 σε επιδαπέδιους λέβητες. Μπορείτε να ενσωµατώσετε µέχρι δύο πλακέτες λειτουργίας σε έναν επιδαπέδιο λέβητα. Σχ. 5 Αφαίρεση του καλύµµατος Χαλαρώστε τις βίδες στην επάνω πλευρά του καλύµµατος (Σχ. 5). Αφαιρέστε το κάλυµµα προς τα πάνω στην κατεύθυνση του βέλους. 1

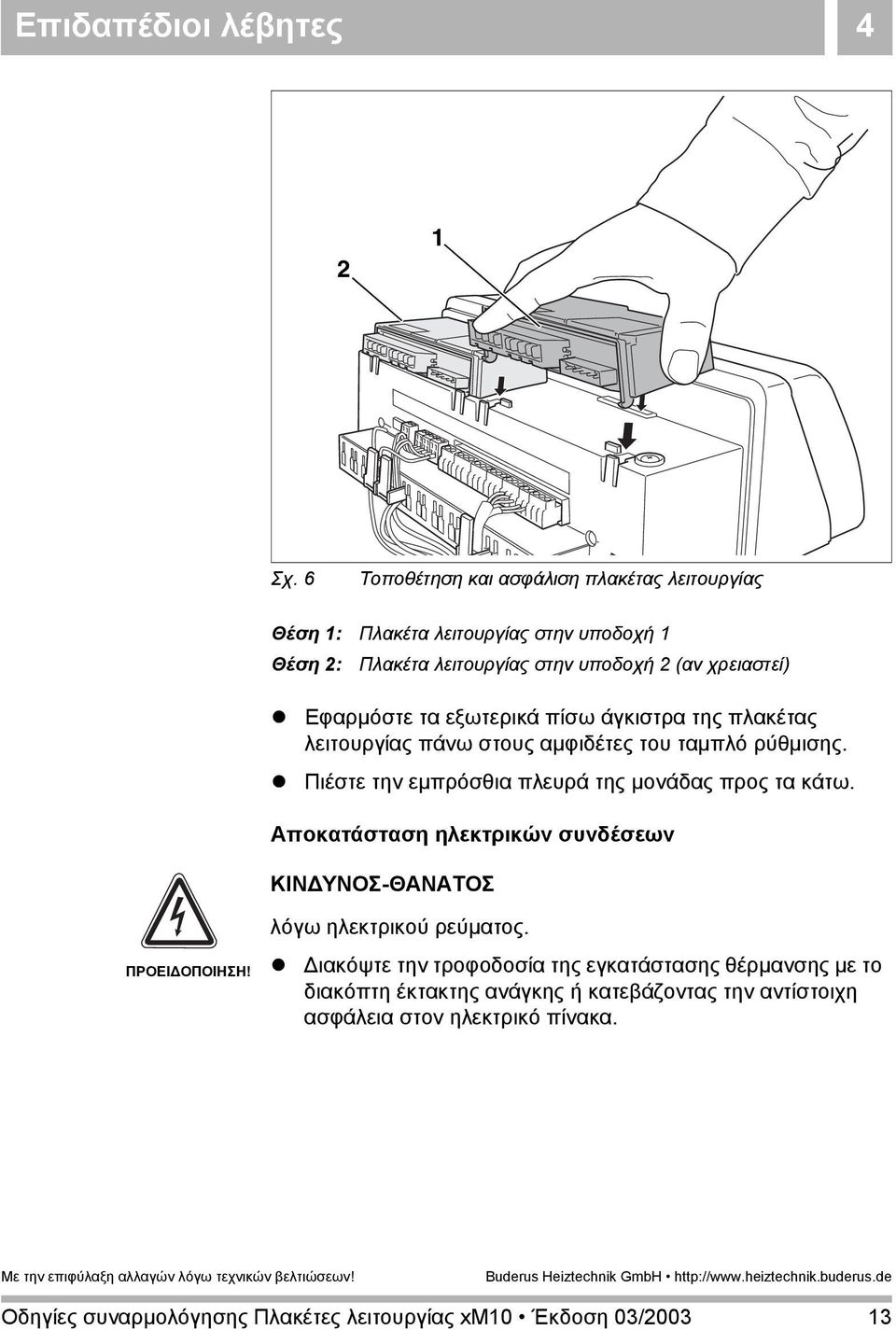

13 Επιδαπέδιοι λέβητες 4 1 Σχ. 6 Τοποθέτηση και ασφάλιση πλακέτας λειτουργίας Θέση 1: Πλακέτα λειτουργίας στην υποδοχή 1 Θέση : Πλακέτα λειτουργίας στην υποδοχή (αν χρειαστεί) Εφαρµόστε τα εξωτερικά πίσω άγκιστρα της πλακέτας λειτουργίας πάνω στους αµφιδέτες του ταµπλό ρύθµισης. Πιέστε την εµπρόσθια πλευρά της µονάδας προς τα κάτω. Αποκατάσταση ηλεκτρικών συνδέσεων ΚΙΝ ΥΝΟΣ-ΘΑΝΑΤΟΣ ΠΡΟΕΙ ΟΠΟΙΗΣΗ! λόγω ηλεκτρικού ρεύµατος. ιακόψτε την τροφοδοσία της εγκατάστασης θέρµανσης µε το διακόπτη έκτακτης ανάγκης ή κατεβάζοντας την αντίστοιχη ασφάλεια στον ηλεκτρικό πίνακα. 13

14 4 Επιδαπέδιοι λέβητες Σχ. 7 Θέση 1: Θέση : Θέση 3: Θέση 4: Αποκατάσταση ηλεκτρικής σύνδεσης για την πρώτη πλακέτα λειτουργίας Γραµµή ηλεκτρικής τροφοδοσίας Γραµµή διαύλου Ακροδέκτες για εισόδους ή εξόδους 30 Volt (π. χ. για ηλεκτρική τροφοδοσία ή κυκλοφορητές) Ακροδέκτες χαµηλής τάσης (π. χ. για σύστηµα διαύλου ή αισθητήρες θερµοκρασίας) Συνδέστε τη γραµµή ηλεκτρικής τροφοδοσίας, τη γραµµή διαύλου και άλλα εξαρτήµατα (π. χ. κυκλοφορητές, αισθητήρες θερµοκρασίας, κλπ.) ανάλογα µε τη χρήση µέσω των συνοδευτικών ακροδεκτών στη πλακέτα λειτουργίας. Παρακαλούµε ενηµερωθείτε για την ακριβή αντιστοίχιση (εξαρτήµατα ακροδέκτες σύνδεσης) από τα συνοδευτικά ηλεκτρολογικά σχέδια σύνδεσης. Συνδέστε σωστά τη γραµµή ηλεκτρικής τροφοδοσίας και τη γραµµή διαύλου (Σχ. 7, Θέση 1 και ) του ταµπλό ρύθµισηςτου λέβητα µε τους ακροδέκτες (Σχ. 7, Θέση 3 ή 4) της πρώτης πλακέτας λειτουργίας. Συνδέσετε σωστά τα υπόλοιπα εξαρτήµατα µε τους ακροδέκτες (Σχ. 7, Θέση 3 ή 4) της πλακέτας λειτουργίας σύµφωνα µε το ηλεκτρολογικό σχέδιο σύνδεσης. 14

15 Επιδαπέδιοι λέβητες 4 1 Σχ. 8 Θέση 1: Θέση : Αποκατάσταση ηλεκτρικής σύνδεσης για τη πλακέτα λειτουργίας Γραµµή ηλεκτρικής τροφοδοσίας Γραµµή διαύλου Όταν συναρµολογείτε µια δεύτερη πλακέτα λειτουργίας, πρέπει να επεκτείνετε τη γραµµή ηλεκτρικής τροφοδοσίας και τη γραµµή διαύλου από την πρώτη στη δεύτερη πλακέτα λειτουργίας µε τις συνοδευτικές γραµµές σύνδεσης. Συνδέστε τη γραµµή ηλεκτρική τροφοδοσίας, τη γραµµή διαύλου και άλλα εξαρτήµατα (π. χ. κυκλοφορητές, αισθητήρες θερµοκρασίας, κλπ.) ανάλογα µε τη χρήση µέσω των συνοδευτικών ακροδεκτών στη πλακέτα λειτουργίας. Παρακαλούµε ενηµερωθείτε για την ακριβή αντιστοίχιση (εξαρτήµατα ακροδέκτες σύνδεσης) από τα συνοδευτικά ηλεκτρολογικά σχέδια σύνδεσης. Συνδέστε σωστά τη γραµµή ηλεκτρικής τροφοδοσίας και τη γραµµή διαύλου (Σχ. 7, Θέση 1 και ) της πρώτης πλακέτας λειτουργίας µε τους ακροδέκτες της δεύτερης πλακέτας λειτουργίας. Συνδέστε σωστά τα υπόλοιπα εξαρτήµατα µε τους ακροδέκτες της πλακέτας λειτουργίας σύµφωνα µε το ηλεκτρολογικό σχέδιο σύνδεσης. 15

16 4 Επιδαπέδιοι λέβητες Ενεργοποιήστε την εγκατάσταση θέρµανσης και το σύστηµα ρύθµισης. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Μετά την ενεργοποίηση µπορούν ενδεχοµένως να λειτουργήσουν αµέσως οι συνδεδεµένοι κυκλοφορητές, όσο το σύστηµα ρύθµισης δεν έχει αναγνωρίσει τη πλακέτα λειτουργίας. Η εγκατάσταση θέρµανσης πρέπει να είναι πλήρης, για να µη λειτουργούν ο κυκλοφορητές µε µειωµένη ποσότητα νερού. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Η άψογη λειτουργία των πλακετών λειτουργίας είναι δυνατή µόνο µε την υπερκείµενη ρυθµιστική µονάδα. Κατά τη θέση σε λειτουργία προβείτε σε όλες τις απαραίτητες ρυθµίσεις µε τη βοήθεια των συνοδευτικών οδηγιών συντήρησης. Επιπλέον ελέγξτε, αν έχουν ρυθµιστεί σωστά οι προϋποθέσεις εγκατάστασης στη ρυθµιστική µονάδα. 16

17 Τοποθέτηση σε τοίχο 5 5 Τοποθέτηση σε τοίχο Το κεφάλαιο αυτό περιγράφει την τοποθέτηση σε τοίχο των πλακετών λειτουργίας xm10. 5 mm 1 3 Σχ. 9 Τοποθέτηση βάσης τοίχου Θέση 1: Βάση τοίχου xm10 Θέση : Βίδες (4 Χ 45) Θέση 3: Οπή για πρόσθετη στερέωση Σηµαδέψτε τις θέσεις των οπών για τη βάση τοίχου (Σχ. 9, Θέση 1). Ανοίξτε οπές σύµφωνα µε τις θέσεις των οπών της βάσης τοίχου (Σχ. 9, Θέση 1) (Ø 6 mm). Εισάγετε τα βλήτρα στις οπές και βιδώστε τις συνοδευτικές βίδες (Σχ. 9, Θέση ) µέχρι να προεξέχουν 5 mm. 17

18 5 Τοποθέτηση σε τοίχο Αναρτήστε τη βάση τοίχου (Σχ. 9, Θέση 1) και σφίξτε τις βίδες. Αν χρειαστεί στερεώστε τη βάση τοίχου (Σχ. 9, Θέση 1) µέσω της πρόσθετης οπής (Σχ. 9, Θέση 3) πάνω στον τοίχο. 1 Σχ. 10 Θέση 1: Θέση : Τοποθέτηση και ασφάλιση πλακέτας λειτουργίας Πλακέτα λειτουργίας Ασφάλιση Τοποθετήστε την Πλακέτα λειτουργίας (Σχ. 10, Θέση 1) πρώτα κάτω στη βάση τοίχου και στη συνέχεια εφαρµόστε την στην ασφάλιση (Σχ. 10, Θέση ) για να ασφαλίσει. 18

19 Τοποθέτηση σε τοίχο 5 Αποκατάσταση ηλεκτρικών συνδέσεων ΚΙΝ ΥΝΟΣ-ΘΑΝΑΤΟΣ ΠΡΟΕΙ ΟΠΟΙΗΣΗ! λόγω ηλεκτρικού ρεύµατος. ιακόψτε την τροφοδοσία της εγκατάστασης θέρµανσης µε το διακόπτη έκτακτης ανάγκης ή κατεβάζοντας την αντίστοιχη ασφάλεια στον ηλεκτρικό πίνακα Σχ. 11 Αποκατάσταση της ηλεκτρικής σύνδεσης 6 Θέση 1: Θέση : Θέση 3: Θέση 4: Θέση 5: Θέση 6: Γραµµή ηλεκτρικής τροφοδοσίας Λαστιχένιος σύνδεσµος (π. χ. για γραµµή ηλεκτρικής τροφοδοσίας) Σφιγκτήρας καλωδίου (π. χ. για γραµµή ηλεκτρικής τροφοδοσίας) Ακροδέκτες για εισόδους ή εξόδους 30 Volt (π. χ. για ηλεκτρική τροφοδοσία ή κυκλοφορητές) Ακροδέκτες χαµηλής τάσης (π. χ. για σύστηµα διαύλου ή αισθητήρες θερµοκρασίας) Γραµµή διαύλου 19

20 5 Τοποθέτηση σε τοίχο Συνδέστε τη γραµµή ηλεκτρικής τροφοδοσίας, τη γραµµή διαύλου και άλλα εξαρτήµατα (π. χ. κυκλοφορητές, αισθητήρες θερµοκρασίας, κλπ.) ανάλογα µε τη χρήση µέσω των συνοδευτικών ακροδεκτών στην πλακέτα λειτουργίας. Παρακαλούµε ενηµερωθείτε για την ακριβή αντιστοίχιση (εξαρτήµατα ακροδέκτες σύνδεσης) από τα συνοδευτικά ηλεκτρολογικά σχέδια σύνδεσης. Για το σκοπό αυτό εφαρµόστε καταρχήν τους λαστιχένιους συνδέσµους (Σχ. 11, Θέση ) πάνω από τις γραµµές. Συνδέστε σωστά τη γραµµή ηλεκτρικής τροφοδοσίας (Σχ. 11, Θέση 1), τη γραµµή διαύλου (Σχ. 11, Θέση 6) και τα υπόλοιπα εξαρτήµατα µε τους ακροδέκτες (Σχ. 11, Θέση 4 ή 5) της πλακέτας λειτουργίας σύµφωνα µε το ηλεκτρολογικό σχέδιο σύνδεσης. Βιδώστε κατάλληλα τους σφιγκτήρες καλωδίου (Σχ. 11, Θέση 3) µε τους συνοδευτικούς συνδετήρες. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Προσέξτε κατά την εγκατάσταση της ηλεκτρικής σύνδεσης την ορθότητα των φάσεων, για να εξασφαλιστεί η ζητούµενη προστασία. Η ηλεκτρική σύνδεση µέσω ενός βύσµατος επαφής τύπου σούκο δεν επιτρέπεται. 0

21 Τοποθέτηση σε τοίχο Σχ. 1 Θέση 1: Θέση : Θέση 3: Συναρµολόγηση καλύµµατος ακροδεκτών Κλειδί εξαέρωσης ή κατσαβίδι Σταυρόβιδα µε τετράγωνο κεφάλι Κάλυµµα ακροδεκτών Τοποθετήστε το κάλυµµα ακροδεκτών (Σχ. 1, Θέση 3). Σφίξτε τις σταυρόβιδες (Σχ. 1, Θέση ) µε κατσαβίδι για σταυρόβιδες ή µε κλειδί εξαέρωσης (Σχ. 1, Θέση 1). 1

22 5 Τοποθέτηση σε τοίχο Ενεργοποιήστε την εγκατάσταση θέρµανσης και το σύστηµα ρύθµισης. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Μετά την ενεργοποίηση µπορούν ενδεχοµένως να λειτουργήσουν αµέσως οι συνδεδεµένοι κυκλοφορητές, όσο το σύστηµα ρύθµισης δεν έχει αναγνωρίσει την πλακέτα λειτουργίας. Η εγκατάσταση θέρµανσης πρέπει να είναι πλήρης, για να µην λειτουργούν ο αντλίες µε µειωµένη ποσότητα νερού. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Η άψογη λειτουργία των πλακετών λειτουργίας είναι δυνατή µόνο µε την υπερκείµενη ρυθµιστική µονάδα. Κατά τη θέση σε λειτουργία προβείτε σε όλες τις απαραίτητες ρυθµίσεις µε τη βοήθεια των συνοδευτικών οδηγιών συντήρησης. Επιπλέον ελέγξτε, αν έχουν ρυθµιστεί σωστά οι προϋποθέσεις εγκατάστασης στη ρυθµιστική µονάδα.

23 Σηµειώσεις 3

24 Ειδική εταιρεία θέρµανσης: Ελλάδα Buderus Ελλάς Α.Ε. Κ.Τσαλδάρη 6, Αθήνα
