1 ΙΣΤΟΡΙΚΟ ΛΑΟΓΡΑΦΙΚΟ ΜΟΥΣΕΙΟ ΤΕΥΧΟΣ 'Β ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΟΥΣΕΙΑΚΩΝ ΚΑΤΑΣΚΕΥΩΝ ΚΑΙ ΕΞΟΠΛΙΣΜΟΥ 1

2 ΙΣΤΟΡΙΚΟ ΛΑΟΓΡΑΦΙΚΟ ΜΟΥΣΕΙΟ ΤΕΥΧΟΣ 'Β ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΟΥΣΕΙΑΚΩΝ ΚΑΤΑΣΚΕΥΩΝ ΚΑΙ ΕΞΟΠΛΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΑ Α. ΠΕΡΙΓΡΑΦΗ ΜΟΥΣΕΙΑΚΩΝ ΚΑΤΑΣΚΕΥΩΝ Α.1 Κωδικοποίηση σελ. 4 Α.2 Γενικές κατασκευές σελ. 6 Α.2.Π Πίνακας Γενικών κατασκευών σελ. 10 Α.3 Ειδικές κατασκευές σελ. 12 Α.3.Π Πίνακας Ειδικών κατασκευών..... σελ. 21 Α.4 Προθήκες σελ. 22 A.4.Π Πίνακας Προθηκών... σελ. 33 Α.5 Βάσεις - Βάθρα σελ. 34 Α.5.Π Πίνακας Βάσεων - Βάθρων.... σελ. 34 Α.6 Πολυμεσικές Εφαρμογές......σελ. 35 Α.6.1 Στόχος πολυμεσικών εφαρμογών.... σελ. 35 Α.6.2 Περιγραφή πολυμεσικών εφαρμογών.....σελ. 36 Α.6.Π Πίνακας εξοπλισμού πολυμεσικών εφαρμογών.. σελ. 38 Α.7 Στηρίξεις εκθεμάτων - Στατική Τεκμηρίωση......σελ. 39 Α.7.Π Πίνακας εξοπλισμού στηρίξεων εκθεμάτων... σελ. 40 2

3 Α.8 Υλικά σκηνογραφίας σελ. 41 Α.8.Π Πίνακας Υλικών σκηνογραφίας... σελ. 42 Α.9 Χρωματική πρόταση σελ. 43 Α.10 Συστήματα φωτισμού σελ. 45 Α.10.1 Δεδομένα στοιχεία του χώρου... σελ. 45 Α.10.2 Βασικές αρχές φωτισμού..... σελ. 46 Α.10.3 Προτεινόμενα συστήματα φωτισμού σελ. 48 Α.10.Π Πίνακας συστημάτων φωτισμού σελ. 50 Β. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΟΥΣΕΙΑΚΩΝ ΚΑΤΑΣΚΕΥΩΝ Β.1 Προθήκες σελ. 51 Β.1.1. Κρύσταλλα......σελ. 51 Β.1.2. Μηχανισμός ανοίγματος.... σελ. 52 Β.1.3. Ασφάλιση προθηκών σελ. 53 Β.2 Μεταλλικές δομές κατασκευών σελ. 53 Β.3 Κατασκευές ξυλείας σελ. 54 Β.4 Συνδέσεις - Συναρμογές - Συγκολλήσεις σελ. 55 Β.5 Στηρίξεις μουσειακών κατασκευών σελ. 56 Β.6 Βαφές σελ. 57 Β.7 Συστήματα ελέγχου υγρασίας σελ. 58 Β.8 Εξοπλισμός πολυμεσικών εφαρμογών σελ. 59 Β.9 Εξοπλισμός φωτισμού σελ. 67 3

4 Α. ΠΕΡΙΓΡΑΦΗ ΜΟΥΣΕΙΑΚΩΝ ΚΑΤΑΣΚΕΥΩΝ Ακολουθεί η αναλυτική περιγραφή των μουσειακών κατασκευών που σχεδιάστηκαν, κατηγοριοποιήθηκαν και καταγράφηκαν σε τυπολογικούς συγκεντρωτικούς πίνακες. Α.1 ΚΩΔΙΚΟΠΟΙΗΣΗ Η Τεχνική Περιγραφή αναπτύσσεται με χρήση κωδικοποίησης των κατασκευών για την λειτουργική αντιστοίχιση σχεδίων και κειμένων, την ομαδοποίηση των κατασκευών και τη συσχέτιση των αλληλεξαρτώμενων μελετών. Επεξήγηση κωδικοποίησης κατασκευών Ενδεικτικός κωδικός : Ι07-ΠΡ1.02.Β3.01 Ι07-ΠΡ1.02.Β3.01 : Κωδικός Χώρου Ι07-ΠΡ1.02.Β3.01 : Κωδικός είδους κατασκευής Ι07-ΠΡ1.02.Β3.01 : Αρίθμηση τύπου κατασκευής Ι07-ΠΡ1.02.Β3.01 : Κωδικός τύπου εσωτερικής κατασκευής Ι07-ΠΡ1.02.Β3.01 : Αρίθμηση τύπου εσωτερικής κατασκευής Άρα, ο τυχαίος κωδικός Ι07-ΠΡ1.02.Β3.01 δηλώνει την Βάση 01, τύπου 3, στο εσωτερικό της Προθήκης 02, η οποία είναι προθήκη τύπου 1 και βρίσκεται στον Χώρο 07 του Ισογείου. Παράλληλα, ο κωδικός Ι07-ΠΡ1.02.Β δηλώνει το σύνολο των εσωτερικών Βάσεων στο εσωτερικό της Προθήκης 02, η οποία είναι προθήκη τύπου 1 και βρίσκεται στο Χώρο 07 του Ισογείου. Ενώ, ο κωδικός Ι07-ΠΡ1.02.Φ δηλώνει το σύστημα φωτισμού που εφαρμόζεται στην προθήκη 02, η οποία είναι προθήκη τύπου 1 και βρίσκεται στο Χώρο 07 του Ισογείου. Η κωδικοποίηση των χώρων - αιθουσών διατηρείται όπως εφαρμόστηκε και χρησιμοποιείται στην Οριστική Μελέτη αποκατάστασης του κτιρίου. Έτσι: Ι : Ισόγειο Ο : Όροφος ΥΠ : Υπόγειο 4

5 Οι μουσειακές κατασκευές των εκθεσιακών χώρων προσδιορίζονται και κατηγοριοποιούνται με τους ακόλουθους κωδικούς: Μουσειακή Κατασκευή ΠΡ : Προθήκες ΓK : Γενικές Kατασκευές ΕK : Ειδικές Kατασκευές Β : Βάσεις - Βάθρα ΠΕ : Πολυμεσικές Εφαρμογές ΕΠΕ : Εξοπλισμός Πολυμεσικών Εφαρμογών ΕΥ : Εποπτικό Υλικό Υ.Σκ : Υλικό Σκηνογραφίας ΣΤ : Στηρίξεις Ενσωματωμένα συστήματα Φ : Φωτισμός ΣΕΥ : Σύστημα Ελέγχου Υγρασίας ΣΑ : Σύστημα Ασφάλειας Σχέδια Κ : Κάτοψη ΑΝ : Ανάπτυγμα Τ : Τομή - Εσωτερική Όψη Φ : Φωτισμός. 5

6 Α.2 ΓΕΝΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ Πρόκειται για κατασκευές, οι οποίες συναντώνται περισσότερες από μία φόρα στον εκθεσιακό χώρο, πλην των προθηκών. Τυποποιούνται και επαναλαμβάνονται με σκοπό την υπόδειξη όμοιας χρήσης, σε όμοιες ή κατηγοριοποιημένες διαστάσεις. Η δευτερεύουσα αρίθμηση α,β,γ υποδεικνύει διαφοροποιήσεις της κύριας κατασκευής, ενώ η πρόσθετη αρίθμηση στα σχέδια της Μουσειογραφικής μελέτης ορίζει μονοσήμαντα την έκαστη κατασκευή. Τύπος ΓΚ1 Κατασκευή αυτόφωτης κατακόρυφης επιφάνειας παρουσίασης εποπτικού υλικού με μεταλλική βάση. Κατασκευή πλαισίου από προφίλ αλουμινίου, με ανοιγόμενη πρόσοψη. Η πρόσοψη φέρει επιφάνεια λευκού Plexiglas 8mm, για εφαρμογή ψηφιακής εκτύπωσης τύπου backlight. Το πλαίσιο αλουμινίου κατασκευάζεται με εσωτερική απότμηση των πλευρικών κατακόρυφων παριών ώστε να μειώνεται μορφολογικά ο όγκος του. Εσωτερικά προσαρμόζεται σύστημα φωτισμού από ταινία LED εντός προφίλ αλουμινίου για καλύτερη προσαρμογή. Η κατασκευή τοποθετείται σε επαφή σχεδόν από τον τοίχο, ενώ προσαρμόζεται και εδράζεται σε συμπαγή βάση από χάλυβα, ώστε να το κέντρο βάρους να διατηρείται χαμηλά. Επιπλέον η βάση εκτείνεται προς τα μπροστά, δηλαδή στην ελεύθερη πλευρά της κατασκευής, ώστε να αποτρέπεται η ανατροπή, καθώς αποφεύγεται η στήριξη στον τοίχο. Η βάση διαμορφώνεται έτσι ώστε στην πρόσοψή της η επιφάνεια να είναι κεκλιμένη προς τον επισκέπτη και να καταλήγει 6

7 σε χαμηλό σόκορο περί τα 8mm. Εφαρμογή ηλεκτροστατικής βαφής (τύπου φούρνου πούδρας) στο σύνολο των μεταλλικών στοιχείων. Τύπος ΓΚ2 Κατασκευή κατακόρυφης διάφανης επιφάνειας παρουσίασης εποπτικού υλικού με μεταλλική βάση. Επιφάνεια διάφανου plexiglas 20mm χρησιμοποιείται για την παρουσίαση εποπτικού υλικού, το οποίο εφαρμόζεται ως ψηφιακή εκτύπωση χωρίς να καταλαμβάνει πλήρως όλη την επιφάνεια. Το φύλλο Plexiglass στηρίζεται σε μεταλλική βάση συμπαγούς χάλυβα σχήματος "Γ", ώστε το κέντρο βάρους της συνολικής κατασκευής να διατηρείται χαμηλά. Το κατακόρυφο τμήμα της μεταλλικής βάσης διαμορφώνει θέση στήριξης του Plexiglass μεταξύ δύο μεταλλικών τμημάτων που συναρμόζουν. Τα τμήματα συγκρατούνται ως ένα σώμα με κοχλίες που τα διαπερνούν. Χρήση ελαστομερών παρεμβυσμάτων για την συγκράτηση του αυλοπίνακα. Η κατασκευή τοποθετείται σε μικρή απόσταση από τον κατακόρυφο τοίχο, περί τα 10εκ. Η βάση εκτείνεται προς τα μπροστά, δηλαδή στην ελεύθερη πλευρά της κατασκευής, ώστε να αποτρέπεται η ανατροπή, καθώς αποφεύγεται η στήριξη στον τοίχο. Η βάση διαμορφώνεται έτσι ώστε στην πρόσοψή της η επιφάνεια να είναι κεκλιμένη προς τον επισκέπτη και να καταλήγει σε χαμηλό σόκορο περί τα 8mm. Εφαρμογή ηλεκτροστατικής βαφής (τύπου φούρνου πούδρας) στο σύνολο των μεταλλικών στοιχείων. Η κατασκευή ΓΚ2 διαχωρίζεται σε δύο είδη α και β με μήκος 70 και 100εκ αντίστοιχα. 7

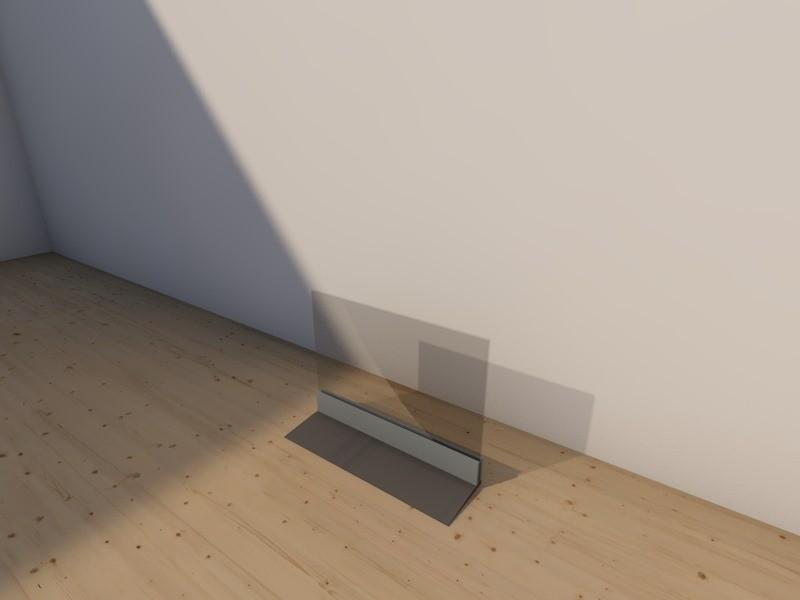

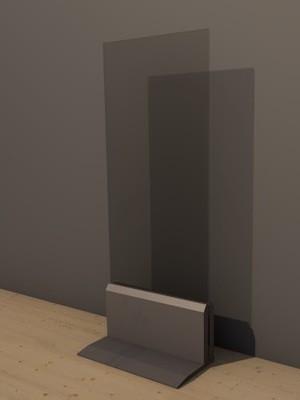

8 Τύπος ΓΚ3 Κατασκευή διαχωριστικού με μεταλλική βάση και κατακόρυφο υαλοπίνακα. Μεταλλική συμπαγής βάση χάλυβα ηλεκτροστατικής βαφής σε δύο συναρμοζόμενα τμήματα. Μεταξύ των τμημάτων διαμορφώνεται θέση κατακόρυφης στήριξης υαλοπίνακα τρίπλεξ 15mm ως διαχωριστικό στηθαίο. Χρήση ελαστομερών παρεμβυσμάτων για την συγκράτηση του αυλοπίνακα. Σύνδεση των μεταλλικών τμημάτων με κοχλίες alen σε φρέζα. Η συμπαγής μεταλλική βάση διατηρεί το κέντρο βάρους χαμηλά για την αποφυγή ανατροπής. Η βάση έχει σχήμα "Γ" όμοιο με των κατασκευών ΓΚ2 και εκτείνεται προς τα μπροστά, δηλαδή προς τον επισκέπτη. Δημιουργείται έτσι μία μικρή απόσταση ασφαλείας καθώς ο επισκέπτης τείνει να μην πατά στο μεταλλικό τμήμα. Το οριζόντιο τμήμα της βάσης το οποίο εφάπτεται στο δάπεδο, διαμορφώνεται έτσι ώστε στην πρόσοψή της η επιφάνεια να είναι κεκλιμένη προς τον επισκέπτη και να καταλήγει σε χαμηλό σόκορο περί τα 8mm. Εφαρμογή ηλεκτροστατικής βαφής (τύπου φούρνου πούδρας) στο σύνολο των μεταλλικών στοιχείων. Τύπος ΓΚ4 Μεταλλική κατασκευή διαχωριστικού μορφής επιμήκους αναλογίου. Κατασκευή διαχωριστικού με τη μορφή επιμήκους αναλογίου το οποίο θα χρησιμοποιείται και για την παρουσίαση πληροφοριακού υλικού. Η άνω μεταλλική επικλινής επιφάνεια μήκους 80εκ, στηρίζεται σε κατακόρυφα μεταλλικά στοιχεία στα άκρα της κατασκευής ώστε το διαχωριστικό να είναι οπτικά διαπερατό. Η κατασκευή καταλήγει σε επιμήκη μεταλλική επιφάνεια που εδράζεται στο δάπεδο με μεσολάβηση φύλλου φελλού 8

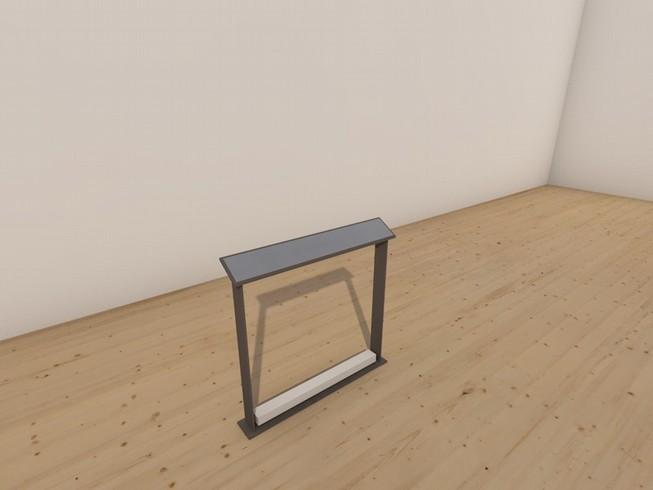

9 4mm. Επί της επιφάνειας αυτής τοποθετείται πλάκα λευκού μαρμάρου 5εκ με περιμετρική πατούρα 1x1cm, ως αντίβαρο. Το σύνολο των μεταλλικών στοιχείων κατασκευάζεται από φύλλο χάλυβα 6mm. Στην κεκλιμένη άνω επιφάνεια, για την παρουσίαση πληροφοριακού υλικού επικολλάται φύλλο αλουμινίου. Μεταξύ αλουμινίου και μεταλλικής επιφάνειας μεσολαβεί φύλλο τύπου kapafix 2mm, σε εσοχή 1cm περιμετρικά, ώστε να διαμορφώνεται αρμός. Τύπος ΓΚ5 Μεταλλική κατασκευή μορφής αναλογίου για εφαρμογή πληροφοριακού υλικού. Διαμόρφωση τεθλασμένης επιφάνειας φύλλου χάλυβα 6mm. Η τελική άνω, πλάγια επιφάνεια χρησιμοποιείται για εφαρμογή εποπτικού υλικού, σε επικολλημένο φύλλο αλουμινίου. Μεταξύ αλουμινίου και μεταλλικής επιφάνειας μεσολαβεί φύλλο τύπου kapafix 2mm, σε εσοχή 1cm περιμετρικά, ώστε να διαμορφώνεται αρμός. Η κάτω, οριζόντια μεταλλική επιφάνεια εδράζεται στο δάπεδο με μεσολάβηση φύλλου φελλού 4mm. Επί της επιφάνειας αυτής τοποθετείται πλάκα λευκού μαρμάρου 5εκ με περιμετρική πατούρα 1x1cm, ως αντίβαρο. 9

10 ΠΙΝΑΚΑΣ ΓΕΝΙΚΩΝ ΚΑΤΑΣΚΕΥΩΝ (ΓΚ) Α/Α Τύπος Περιγραφή Κωδικός Ποσότητα 1. ΓΚ1 Κατασκευή αυτόφωτης κατακόρυφης επιφάνειας παρουσίασης εποπτικού υλικού με μεταλλική βάση. Ι.03-ΓΚ1.01 Ι.07-ΓΚ1.02 Ι.12-ΓΚ1.03 Ι.10-ΓΚ1.04 Ο.04-ΓΚ1.05 Ο.08-ΓΚ1.06 Ο.07-ΓΚ τμχ. ΓΚ2α Κατασκευή κατακόρυφης διάφανης επιφάνειας παρουσίασης εποπτικού υλικού με μεταλλική βάση. Τύπος α. I.03-ΓΚ2α.01 Ι.07-ΓΚ2α.02 Ι.05-ΓΚ2α.03 Ι.05-ΓΚ2α.04 Ι.01-ΓΚ2α.05 Ι.01-ΓΚ2α.06 Ι.01-ΓΚ2α.07 O.07-ΓΚ2α.08 8 τμχ. 2. ΓΚ2β Κατασκευή κατακόρυφης διάφανης επιφάνειας παρουσίασης εποπτικού υλικού με μεταλλική βάση. Τύπος β. Ο.05-ΓΚ2β.01 Ο.05-ΓΚ2β.02 Ο.02-ΓΚ2β.03 Ο.02-ΓΚ2β.04 Ο.02-ΓΚ2β.05 Ο.02-ΓΚ2β.06 Ο.02-ΓΚ2β.07 Ο.02-ΓΚ2β.08 Ο.02-ΓΚ2β.09 Ο.02-ΓΚ2β.10 Ο.02-ΓΚ2β.11 Ο.02-ΓΚ2β.12 Ο.02-ΓΚ2β.13 Ο.02-ΓΚ2β.14 Ο.02-ΓΚ2β τμχ. 10

11 3. ΓΚ3 Κατασκευή διαχωριστικού με μεταλλική βάση και κατακόρυφο υαλοπίνακα. Ι.12-ΓΚ3.01 Ι.12-ΓΚ3.02 Ι.12-ΓΚ3.03 Ι.12-ΓΚ3.04 Ο.04-ΓΚ3.05 Ο.04-ΓΚ3.06 Ο.07-ΓΚ3.07 Ο.07-ΓΚ τμχ. 4. ΓΚ4 Μεταλλική κατασκευή διαχωριστικού μορφής επιμήκους αναλογίου. Ι.07-ΓΚ4.01 Ι.07-ΓΚ4.02 Ι.07-ΓΚ4.03 Ι.07-ΓΚ τμχ. 5. ΓΚ5 Μεταλλική κατασκευή μορφής αναλογίου για εφαρμογή πληροφοριακού υλικού. Ι.07-ΓΚ5.01 Ι.12-ΓΚ5.02 Ο.04-ΓΚ5.03 Ο.04-ΓΚ5.04 Ο.04-ΓΚ5.05 Ο.08-ΓΚ5.06 Ο.07-ΓΚ τμχ. 11

12 Α.3 ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ Πρόκειται για κατασκευές, οι οποίες συναντώνται από μία φόρα στον εκθεσιακό χώρο. Ορισμένες είναι παραπλήσιες σε μορφή, όμως οι διαφοροποιήσεις μεταξύ τους τις κατατάσσουν στις ειδικές κατασκευές. Στο παρόν τεύχος η περιγραφή συνοδεύεται από τρισδιάστατο προοπτικό σχέδιο της κατασκευής και στο Τεύχος Β' της μελέτης βρίσκονται τα κατασκευαστικά σχέδια τους. Ι.04-ΕΚ01 Ειδική κατασκευή διαμόρφωσης μεταλλικού χάρτη του νησιού. Κατασκευή ανοιγόμενη με εσωτερικό φωτισμό. Κατακόρυφη επιφάνεια αλουμινίου στην οποία έχει γίνει οπή με ειδική κοπή Lazer, το περίγραμμα του νησιού της Σύρου. Από την οπή προεξέχει κατά 10mm επιφάνεια plexiglas στο ίδιο περίγραμμα. Επί του plexiglas εφαρμόζεται επιφάνεια αλουμινίου επίσης στο ίδιο περίγραμμα. Η πρόσοψη της κατασκευής είναι ανοιγόμενη με περιστροφή στον κατακόρυφο άξονα και προσαρμόζεται σε προφιλ αλουμινίου με εσωτερική απότμηση ώστε να μειώνεται οπτικά ο όγκος της κατασκευής. Εσωτερικά τοποθετείται σύστημα φωτισμού από ταινίες LED σε προφιλ αλουμινίου. Το φως διαχέεται στο plexiglas και δημιουργεί φωτεινό σόκορο στο περίγραμμα του νησιού. Η κατασκευή προσαρμόζεται σε βάση συμπαγούς χάλυβα ώστε το κέντρο βάρους τα διατηρείται χαμηλά. Το οριζόντιο τμήμα της βάσης το οποίο εφάπτεται στο δάπεδο, διαμορφώνεται έτσι ώστε στην πρόσοψή της η επιφάνεια να είναι κεκλιμένη προς τον επισκέπτη και να καταλήγει σε χαμηλό σόκορο περί τα 8mm. Εφαρμογή ηλεκτροστατικής βαφής (τύπου φούρνου πούδρας) στο σύνολο των μεταλλικών στοιχείων. 12

13 Ι.03-ΕΚ02 Ειδική κατασκευή διαμόρφωσης επιφάνειας εποπτικού υλικού με ευρεία βάση. Κατασκευή από ZF-MDF επί μεταλλικού σκελετού. Διαμόρφωση κατακόρυφης επιφάνειας εφαρμογής ψηφιακής εκτύπωσης πληροφοριακού υλικού και οριζόντιας επιφάνειας σε απόσταση 5εκ από το δάπεδο για την τοποθέτηση εκθεμάτων και τη διατήρηση της απόστασης των επισκεπτών. Η οριζόντια επιφάνεια σχηματίζει "Γ" στο ένα σκέλους του οποίου στη μία γωνία υπάρχει απότμηση ασφάλεια των διερχόμενων. Τα εμφανή σόκορα των επιφανειών MDF θα φέρουν εσωτερική απότμηση 45 ο. Η κατακόρυφη επιφάνεια θα δεχτεί κατάλληλη επεξεργασία με στοκόρισμα, τρίψιμο και ένα χέρι υδροδιαλυτής βαφής ώστε να δεχτεί το αυτοκόλλητο υλικό εκτύπωσης. Η οριζόντια επιφάνεια θα επιχριστεί με πατητή τσιμεντοκονία μετά τη σχετική επεξεργασία. Στους αρμούς με το δάπεδο και τον κατακόρυφο τοίχο δημιουργείται κρυφός φωτισμός από ταινία LED σε προφίλ αλουμινίου, με κατεύθυνση παράλληλη προς το δομικό στοιχείο. 13

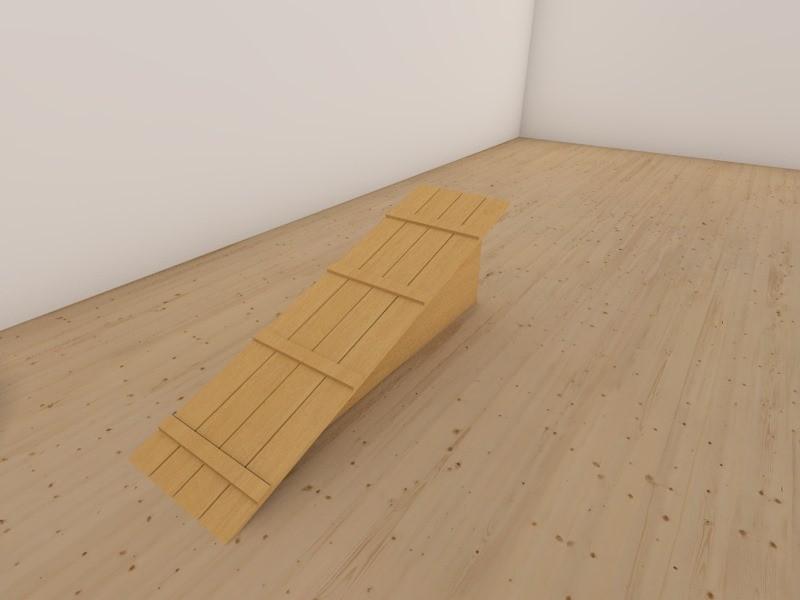

14 Ι.03-ΕΚ03 Ειδική κατασκευή κεκλιμένου μη βατού επιπέδου ως ράμπα ανόδου σε πλοίο. Ειδική κατασκευή που παραπέμπει σε ράμπα ανόδου πλοίου. Κατασκευή από φυσική μασίφ ξυλεία παλαιωμένη, όχι πλανισμένη, σε σανίδες με φθαρμένα τελειώματα, με συνδέσεις από καδρονάκια όμοιας ξυλείας. Η κλίση της ράμπας διαμορφώνεται με βάση σε εσοχή από MDF, η οποία αποκρύπτεται από τα εκθέματα και τα λοιπά υλικά σκηνογραφίας της ενότητας. Εφαρμογή άχρωμου βερνικιού νερού. Ι.07-ΕΚ04 Ειδική κατασκευή διαμόρφωσης υπερυψωμένου δαπέδου με ράμπα. Διαμόρφωση περιορισμένου χώρου κίνησης επισκεπτών εντός της αίθουσας Ι.07 με την κατασκευή ΕΚ04. Επιφάνεια MDF επί μεταλλικού σκελετού, διαμορφώνει υπερυψωμένο δάπεδο τελικού ύψους 6εκ. Μεταξύ της κατασκευής και του υφιστάμενου δαπέδου μεσολαβεί φύλλο φελλού 4mm. Η οριζόντια επιφάνεια θα δεχτεί κατάλληλη επεξεργασία με στοκόρισμα, τρίψιμο και ένα χέρι υδροδιαλυτής βαφής ώστε να δεχτεί αυτοκόλλητο υλικό εκτύπωσης κατάλληλο για εφαρμογή σε δάπεδο, με γραφιστική απεικόνιση μοτίβου χαλιού. 14

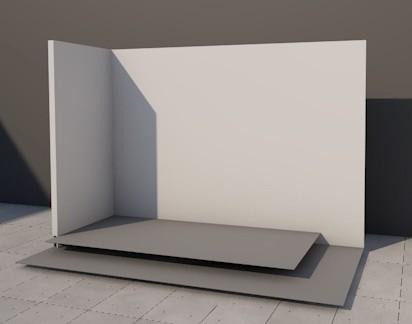

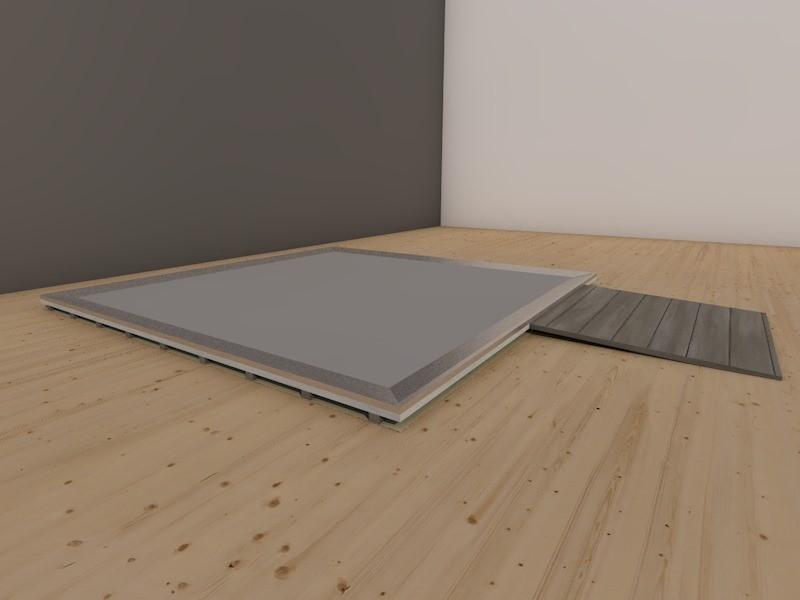

15 Η άνοδος στο υπερυψωμένο επίπεδο πραγματοποιείται μέσω ράμπας από μασίφ ξυλεία δρυός σε ειδικά τεμάχια ώστε να παραλάβουν την κλίση 6% περίπου. Εφαρμογή άχρωμου βερνικιού νερού. Περιμετρικά της κατασκευής προσαρμόζεται μεταλλικό προφιλ με ανοδική φορά, βατό που θα ειδοποιεί και θα αποτρέπει τον επισκέπτη να φτάσει στο άκρο του δαπέδου. Εφαρμογή ηλεκτροστατικής βαφής φούρνου πούδρας. Το προφίλ διακόπτεται στη θέση της ράμπας. Στους αρμούς με το δάπεδο δημιουργείται κρυφός φωτισμός από ταινία LED σε προφίλ αλουμινίου, με κατεύθυνση παράλληλη προς το δάπεδο. Ι.17-ΕΚ05 Ειδική μεταλλική κατασκευή στήριξης διαδραστικής οθόνης. Ειδική μεταλλική κατασκευή από τεθλασμένη επιφάνεια χάλυβα 6mm. Διαμόρφωση θέσης τοποθέτησης οθόνης υπό κλίση. Εσωτερικά και επί της επιφάνειας έδρασης τοποθετείται πλάκα λευκού μαρμάρου πάχους 5εκ ως αντίβαρο με περιμετρική πατούρα 1x1cm. H επιφάνεια έδρασης εξυπηρετεί και ως χώρος τοποθέτησης του συνοδευτικού και απαιτούμενου ηλεκτρονικού εξοπλισμού (Η/Υ, κτλ). Ο εξοπλισμός αυτός μαζί με την μαρμάρινη βάση, αποκρύπτεται με τοποθέτηση περιμετρικά κατασκευής σχήματος "Π" από επιφάνεια διάτρητης λαμαρίνας, με τετράγωνες οπές. Ηλεκτροστατική βαφή φούρνου πούδρας στο σύνολο των μεταλλικών στοιχείων. 15

16 Ι.12-ΕΚ06 Ειδική κατασκευή διαμόρφωσης επιφάνειας εποπτικού υλικού με ευρεία βάση και θέση προσαρμογής προθήκης. Κατασκευή από ZF-MDF επί μεταλλικού σκελετού. Διαμόρφωση κατακόρυφων επιφανειών σε "Γ" για εφαρμογή ψηφιακής εκτύπωσης πληροφοριακού υλικού και δύο οριζόντιων επιφανειών οι οποίες παραπέμπουν μέσω της μορφής τους σε κράσπεδο πεζοδρομίου και οδόστρωμα. Η χαμηλή επιφάνεια απέχει μέσω του σκελετού, 5εκ από το δάπεδο και η ψηλότερη τοποθετείται 20εκ ψηλότερα. Μεταξύ τους δεν κατασκευάζεται κατακόρυφο σόκορο αλλά εσοχή. Τα εμφανή σόκορα των επιφανειών MDF θα φέρουν εσωτερική απότμηση 45 ο. Τόσο η κατακόρυφη επιφάνεια όσο και οι οριζόντιες θα δεχτούν κατάλληλη επεξεργασία με στοκόρισμα, τρίψιμο και ένα χέρι υδροδιαλυτής βαφής ώστε να εφαρμοστεί το αυτοκόλλητο υλικό εκτύπωσης. Στους αρμούς με το δάπεδο και τον κατακόρυφο τοίχο δημιουργείται κρυφός φωτισμός από ταινία LED σε προφίλ αλουμινίου, με κατεύθυνση παράλληλη προς το δομικό στοιχείο. Στη γωνία των κατακόρυφων επιφανειών προσαρμόζεται επιδαπέδια ψηλή προθήκη τύπου 3, με δύο κρυστάλλινες όψεις και εσωτερικό φωτισμό. Η πρόσβαση στην προθήκη πραγματοποιείται μέσω της ανοιγόμενης πρόσοψής της. Η προθήκη προσαρμόζεται εντός της βάσης της κατασκευής ΕΚ06, έτσι ώστε να αποκρύπτεται η βάση της προθήκης. Προκειμένου να ανοίξει η κρυστάλλινη πρόσοψη, ένα τμήμα του "κρασπέδου" θα αφαιρείται και θα επανατοποθετείται με ειδικά εξαρτήματα, κλιπς. 16

17 Ι.12-ΕΚ07 Ειδική κατασκευή διαμόρφωσης φωτιζόμενων ερμαρίων. Ειδική κατασκευή προσαρμοσμένη σε υφιστάμενη εσοχή εσωτερικού τοίχου της οικίας η οποία χρησίμευε ως αποθηκευτικός χώρος. Η εσοχή καλύπτεται εσωτερικά με ξύλινο τελάρο από ZF-MDF 16mm, ώστε να διαμορφωθεί ορθογωνικός χώρος. Το τελάρο συνδέεται με περιμετρικό πλαίσιο από μασίφ ξυλεία δρυός, εξωτερικά της εσοχής, το οποίο λειτουργεί και ως αρμοκάλυπτρο. Εντός της εσοχής δημιουργούνται τρία εσωτερικά φωτιζόμενα ράφια από λευκό plexiglas 6mm με πλευρικό εσωτερικό μεταλλικό σκελετό. Για τον εσωτερικό φωτισμό χρησιμοποιείται ταινία LED σε κάθε ράφι. 17

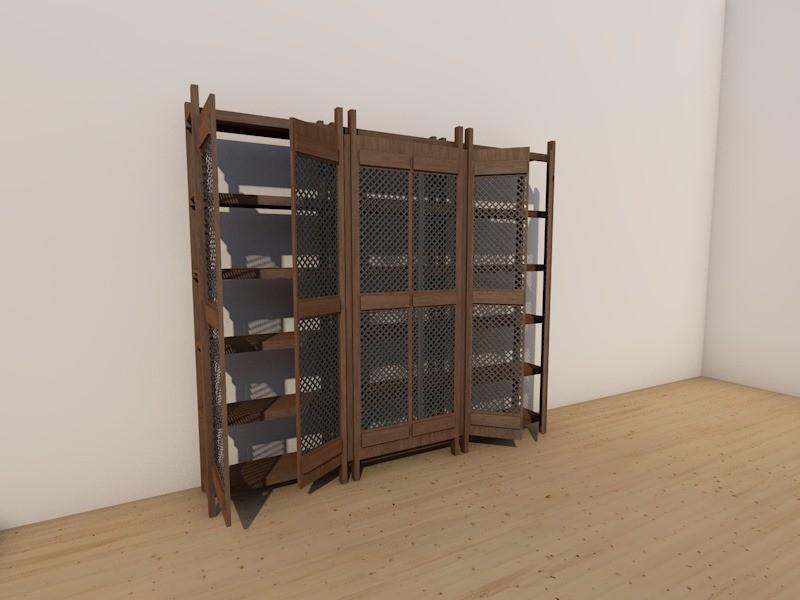

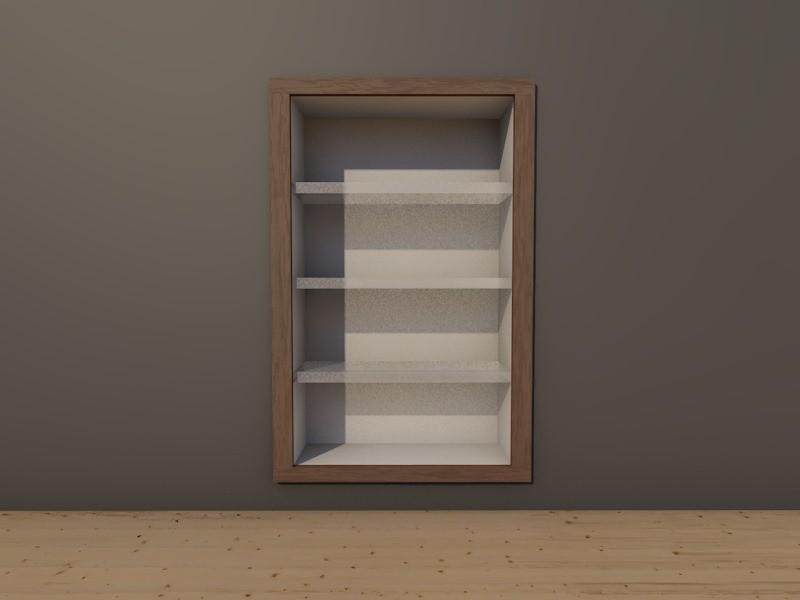

18 Ι.10-ΕΚ08 Ειδική κατασκευή ερμαρίων ανοιχτής αποθήκευσης αντικειμένων οικοσκευής Ειδική κατασκευή για τοποθέτηση, φύλαξη και παρουσίαση ενός αριθμού αντικειμένων της συλλογής, τα οποία ως χρηστικά αντικείμενα της καθημερινής ζωής της οικίας, χαρακτηριστικά της περιόδου που παρουσιάζεται, κρίνεται σκόπιμο να συμπεριληφθούν στην έκθεση αν και ως πιο απλά αντικείμενα δεν μπορούν να συμπεριληφθούν σε κάποια από τις κύριες ενότητες της αστικής Ερμούπολης. Δημιουργείται λοιπόν μία κατασκευή με τη μορφή ερμαρίων ανοιχτής αποθήκευσης. Κατασκευή από μασίφ ξυλεία δρυός, με οριζόντια ράφια, κατακόρυφα καδρονάκια και ανοιγόμενα πορτάκια. Τα πορτάκια αποτελούνται από περιμετρικό πλαίσιο στο οποίο προσαρμόζεται πυκνό μεταλλικό πλέγμα, σίτα, το οποίο επιτρέπει την ορατότητα πίσω από αυτό αλλά αποτρέπει την είσοδο μεγάλων ζώντων οργανισμών. Τα ανοιγόμενα φύλλα διαθέτουν απλό μηχανισμό κλειδώματος. 18

19 Ι.10-ΕΚ09 Ειδική κατασκευή πάγκου εξυπηρέτησης αναψυκτηρίου. Κατασκευή διαμόρφωσης πάγκου εξυπηρέτησης στο χώρο του αναψυκτηρίου. Ένα τμήμα του λειτουργεί ως επένδυση υφιστάμενου πάγκου νεροχύτη, η επέκτασή του ως ολοκληρωμένος πάγκος με εσωτερικά ερμάρια και ένα πρόσθετο τμήμα ως πάγκος ταμείου. Διαμόρφωση πάγκου από ξυλεπενδυμένο MDF με καπλαμά δρυός και μασίφ τελείωμα. Εφαρμογή οριζόντιων πήχεων δρυός στην πρόσοψη της κατασκευής επί επένδυσης MDF βαφής λάκκας λευκής ματ. Η συγκεκριμένη κατασκευή δεν αποτελεί αμιγώς εκθεσιακή κατασκευή, αλλά συμπεριλαμβάνεται επειδή βρίσκεται σε επισκέψιμο χώρο ενός του κύριου κτίσματος, χώρο που επισκέπτεται το κοινό. Ο.08-ΕΚ10 Ειδική κατασκευή διαμόρφωσης επιφάνειας εποπτικού υλικού με ευρεία βάση. Κατασκευή από ZF-MDF επί μεταλλικού σκελετού. Διαμόρφωση κατακόρυφης επιφάνειας εφαρμογής ψηφιακής εκτύπωσης πληροφοριακού υλικού και οριζόντιας επιφάνειας με τελικό ύψος 10εκ από το δάπεδο, για την τοποθέτηση μίας προθήκης και τη διατήρηση της απόστασης των επισκεπτών. Η κατακόρυφη επιφάνεια θα δεχτεί κατάλληλη επεξεργασία με στοκόρισμα, τρίψιμο και ένα χέρι υδροδιαλυτής βαφής ώστε να δεχτεί το αυτοκόλλητο υλικό εκτύπωσης. Η οριζόντια επιφάνεια θα έχει εσωτερικό σκελετό MDF και εξωτερική διαμόρφωση από μασίφ ξυλεία δρυός, όμοιας κατασκευής με τις Βάσεις τύπου 2. Στον αρμό με τον κατακόρυφο τοίχο δημιουργείται κρυφός φωτισμός από ταινία LED σε προφίλ αλουμινίου, με κατεύθυνση παράλληλη προς το δομικό στοιχείο. 19

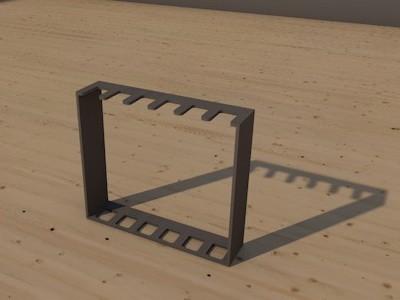

20 Ο.08-ΕΚ11 Ειδική κατασκευή θέσης έκθεσης μπαστουνιών. Μεταλλική κατασκευή από φύλλο χάλυβα 6mm. Διαμόρφωση ενός τελάρου τεσσάρων πλευρών, από τέσσερα συγκολλημένα τεμάχια με κατάλληλη διαμόρφωση κοπής. Δημιουργία θέσεων τοποθέτησης εκθεμάτων - μπαστουνιών σε κατακόρυφη θέση. Η άνω επιφάνεια σχηματίζεται με κυματοειδείς εσοχές, μία για κάθε έκθεμα, η κάτω επιφάνεια, έδρασης διαθέτει οπές και οι κατακόρυφες επιφάνεις είναι πλήρεις. Ασφάλιση των εκθεμάτων με συρματόσχοινο, το οποίο συνδέεται στην κατασκευή σε ειδική οπή του άνω τμήματος. Η κατασκευή ΕΚ11, συνδέεται με την κατασκευή Ο.08-ΓΚ1 με κοχλίες και εδράζεται επί της μεταλλικής βάσης της. Τρισδιάστατη απόδοση της κατασκευής ΕΚ11. 20

21 ΠΙΝΑΚΑΣ ΕΙΔΙΚΩΝ ΚΑΤΑΣΚΕΥΩΝ (ΕΚ) Α/Α Κωδικός Περιγραφή Ποσότητα 1. Ι.04-ΕΚ01 2. Ι.03-ΕΚ02 3. Ι.03-ΕΚ03 4. Ι.07-ΕΚ04 5. Ι.07-ΕΚ05 6. Ι.12-ΕΚ06 7. Ι.12-ΕΚ07 8. Ι.10-ΕΚ08 9. Ι.10-ΕΚ Ο.08-ΕΚ10 Ειδική κατασκευή διαμόρφωσης μεταλλικού χάρτη του νησιού. Ειδική κατασκευή διαμόρφωσης επιφάνειας εποπτικού υλικού με ευρεία βάση. Ειδική κατασκευή κεκλιμένου μη βατού επιπέδου ως ράμπα ανόδου σε πλοίο. Ειδική κατασκευή διαμόρφωσης υπερυψωμένου δαπέδου με ράμπα. Ειδική μεταλλική κατασκευή στήριξης διαδραστικής οθόνης. Ειδική κατασκευή διαμόρφωσης επιφάνειας εποπτικού υλικού με ευρεία βάση και θέση προσαρμογής προθήκης. Ειδική κατασκευή διαμόρφωσης φωτιζόμενοων ερμαρίων. Ειδική κατασκευή ερμαρίων ανοιχτής αποθήκευσης αντικειμένων οικοσκευής Ειδική κατασκευή πάγκου εξυπηρέτησης αναψυκτηρίου. Ειδική κατασκευή διαμόρφωσης επιφάνειας εποπτικού υλικού με ευρεία βάση. 1 τμχ. 1 τμχ. 1 τμχ. 1 τμχ. 1 τμχ. 1 τμχ. 1 τμχ. 1 τμχ. 1 τμχ. 1 τμχ. 11. Ο.08-ΕΚ11 Ειδική κατασκευή θέσης έκθεσης μπαστουνιών. 1 τμχ. 21

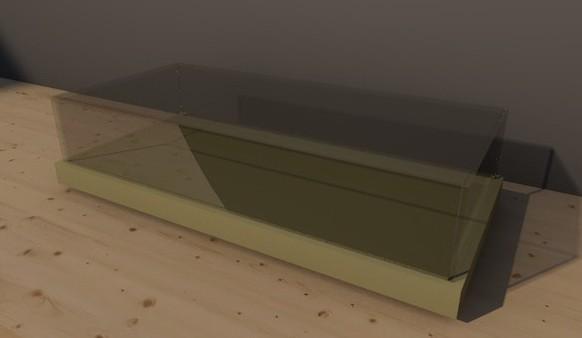

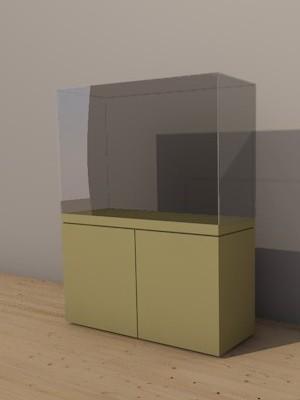

22 Α.4 ΠΡΟΘΗΚΕΣ Ως προθήκες ορίζονται οι ειδικές μουσειακές κατασκευές διαφόρων τύπων, για την έκθεση με προορισμό την παρουσίαση, προστασία και ανάδειξη ευαίσθητων αυθεντικών αντικιμένων και λοιπών εκθεμάτων. Πρόκειται για κατασκευές, με μεταλλικό σκελετό και υαλοπίνακες, πιστοποιημένα υλικά και μηχανισμούς, κατάλληλα για μουσειακή χρήση και οι οποίες πληρούν συγκεκριμένες τεχνικές προδιαγραφές που αναφέρονται ακολούθως. Οι προθήκες προσφέρουν πλήρη αεροστεγανότητα και ασφάλεια, τόσο στον τεχνικό όσο και στον εκθεσιακό χώρο τους, για την άριστη διατήρηση των αντικειμένων που φιλοξενούν. Όλα τα επιμέρους υλικά μέσω της συνδεσμολογίας και των προδιαγραφών τους δημιουργούν ένα ενιαίο λειτουργικά σύστημα που εξυπηρετεί την απρόσκοπτη και χωρίς αντανακλάσεις θέαση των εκθεμάτων από τους επισκέπτες, παρέχοντας ταυτόχρονα ευκολία κατά τη χρήση από το προσωπικό του μουσείου (πχ. εγκατάσταση, απεγκατάσταση εκθεμάτων ή τη μελλοντική συντήρηση των εκθεμάτων, κλπ). Για τη μορφή, τις θέσεις και τις διαστάσεις των προθηκών βλ. Σχέδια ΠΡ της Μουσειογραφικής Μελέτης Εφαρμογής (Τεύχος Β Κατασκευαστικά Σχέδια). ΤΥΠΟΛΟΓΙΑ Τύπος 1 : Επιδαπέδια περίοπτη προθήκη με ενσωματωμένη βάση και ανυψούμενο κρυστάλλινο κώδωνα. Τύπος 2 : Επιδαπέδια περίοπτη προθήκη με ενσωματωμένη βάση, κρυστάλλινο κώδωνα και ανοιγόμενη κρυστάλλινη πρόσοψη. Τύπος 3 : Επιτοίχια προθήκη με ενσωματωμένη βάση, κρυστάλλινες όψεις και οροφή, εσωτερικό σύστημα φωτισμού και ανοιγόμενη κρυστάλλινη πρόσοψη. Τύπος 4 : Επιδαπέδια προθήκη με ενσωματωμένη βάση, πλάτη, εσωτερικό σύστημα φωτισμού και κυλιόμενο κρυστάλλινο κώδωνα. Τύπος 5 : Επιτραπέζια προθήκης με βάση, κρυστάλλινο κώδωνα και κυλιόμενη πρόσοψη. Τύπος 6 : Επιδαπέδια προθήκη με ενσωματωμένη βάση, εσωτερικά φωτιζόμενη οροφή και ανοιγόμενη κρυστάλλινη πρόσοψη. 22

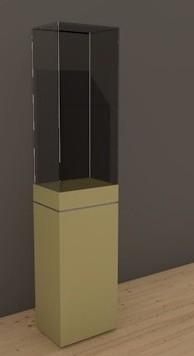

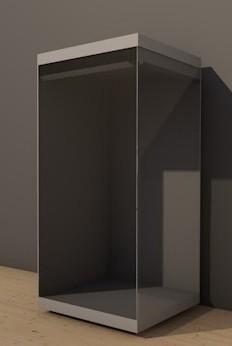

23 Προθήκη Τύπου 1 Επιδαπέδια περίοπτη προθήκη με ενσωματωμένη βάση και ανυψούμενο κρυστάλλινο κώδωνα. Η κατασκευή διαχωρίζεται μορφολογικά σε δυο (2) μέρη με δομική συνέχεια: α. Στεγανός χώρος φιλοξενίας εκθεμάτων. Ο χώρος φιλοξενίας εκθεμάτων κατασκευάζεται έτσι ώστε να είναι απολύτως επίπεδος και οριζόντιος. Περιβάλλεται από κρυστάλλινο κώδωνα ο οποίος εφαρμόζει σε περιμετρικό πλαίσιο με μεταλλικό σκελετό και επένδυση συνθετικής ξυλείας ZF-MDF, βαφής λάκκας ματ. Στο χώρο αυτό τοποθετούνται τα εκθέματα επί της επιφάνειας ZF-MDF, οι πιθανές λεζάντες και εσωτερικές βάσεις - βάθρα κατά περίπτωση, από plexi-glass ή ξυλεία ZF-MDF ανάλογα με την προθήκη. Επικοινωνεί με σύστημα ελέγχου υγρασίας (ΣΕΥ.π) στη βάση της προθήκης μέσω ειδικών θυρίδων. Ο κρυστάλλινος κώδωνας ανυψώνεται με μηχανισμό στις στενές πλευρές της προθήκης, ο οποίος είναι ενσωματωμένος στη βάση της. Η ανύψωση του κώδωνα θα επιτρέπει πλήρη πρόσβαση στο εσωτερικό της προθήκης. Στην επιφάνεια έκθεσης εφαρμόζει ο εσωτερικός φωτισμός της προθήκης μέσω μικρών φωτιστικών σωμάτων τύπου spot. β. Βάση. Κάτω από τον χώρο έκθεσης α. βρίσκεται η ενσωματωμένη βάση, που περιλαμβάνει τον μηχανισμό ανύψωσης του κρυστάλλινου κώδωνα και το χώρο του συστήματος ελέγχου υγρασίας. Η πρόσοψη της βάσης διαθέτει ανοιγόμενα φύλλα για πρόσβαση στο μηχανισμό ελέγχου υγρασίας. Το σύστημα ελέγχου υγρασίας τοποθετείται εντός ειδικής θυρίδας στο χώρο β που θα εξασφαλίζει την επικοινωνία με τον χώρο α. Η θυρίδα θα είναι εύκολα προσβάσιμη για τον έλεγχο και την αλλαγή του υλικού. Το τμήμα β. που αποτελεί τη βάση της προθήκης εδράζεται σε ρεγουλατόρους, ώστε να επιτυγχάνεται απόλυτη οριζοντίωση. Οι ρεγουλατόροι θα πρέπει να είναι αφανείς από το μέσο ύψος του 23

24 παρατηρητή και κατά συνέπεια θα πρέπει να απέχουν τουλάχιστον 5cm από τις όψεις των προθηκών. Η βάση και το σύνολο της κατασκευής της προθήκης θα εξασφαλίζει τη στιβαρότητα, τη σταθερότητα και την ευστάθεια της κατασκευής κατά τη χρήση και τη σταθερή λειτουργία τους. Τα κρυστάλλινα μέρη των προθηκών τύπου 1 θα είναι κατασκευασμένα από κρύσταλλα τρίπλεξ συνολικού πάχους 8mm τουλάχιστον, υπέρλευκα (extra white clear), πολυστρωματικά (laminated), αντιανακλαστικά (antireflex) με διπλή εσωτερική μεμβράνη PVB 0,76mm, με φίλτρο UV και θα είναι ρονταρισμένα. Στα ανοιγόμενα μέρη η στεγανότητα θα εξασφαλίζεται με διαφανές ελαστικό, ουδέτερο χημικά παρέμβυσμα, σε όλο το μήκος της επαφής. Όλα τα παρεμβύσματα θα συγκολλούνται με ουδέτερο χημικά συγκολλητικό μέσο (όχι αυτοκόλλητα). Κάθε μηχανική διάταξη του ανοίγματος θα έχει φέρουσα δυνατότητα 100 περίπου κιλών ανά μηχανισμό. Οι προθήκες θα κλείνουν ερμητικά υπό πίεση και με ασφάλεια. Εφαρμόζεται σύστημα ασφάλισης (ΣΑ) με χρήση αφανούς κλειδαριάς κυλινδρικού τύπου, τοποθετημένης σε αφανές σημείο, 11 δίσκων ή άλλου ανώτερου βαθμού ασφαλείας, και μαγνητικών επαφών συναγερμού. Πρόβλεψη συμβατότητας με σύστημα ασφαλείας του Εκθεσιακού Χώρου. Οι προθήκες τύπου 1 διαθέτουν σύστημα ελέγχου υγρασίας παθητικό (ΣΕΥ.π) με χρήση κασετών τύπου Art Sorb ή άλλο ισοδύναμο, εντός ειδικής θυρίδας στη βάση της προθήκης. Προθήκη Τύπου 2 Επιδαπέδια περίοπτη προθήκη με ενσωματωμένη βάση, κρυστάλλινο κώδωνα και ανοιγόμενη κρυστάλλινη πρόσοψη. Οι προθήκες τύπου 2 περιλαμβάνουν εσωτερικό φωτισμό και ενσωματωμένη βάση κατά περίπτωση. α. Στεγανός χώρος φιλοξενίας εκθεμάτων. Ο χώρος φιλοξενίας εκθεμάτων κατασκευάζεται με βάση απολύτως οριζόντια. Επικοινωνεί με σύστημα ελέγχου υγρασίας (ΣΕΥ.π) στη βάση της προθήκης μέσω ειδικών θυρίδων. Ο χώρος φιλοξενίας εκθεμάτων περιβάλλεται από κρυστάλλινο κώδωνα ο οποίος εφαρμόζει σε πλαίσιο μεταλλικού σκελετού με επένδυση ZF-MDF. Η ανοιγόμενη πρόσοψη κινείται σε μηχανισμό περιστροφής στο κατακόρυφο επίπεδο και παρέχει τη δυνατότητα πρόσβασης στο σύνολο του εσωτερικού της προθήκης από την πρόσοψή του. στην περίπτωση που η προθήκη διαθέτει εσωτερικό φωτισμό οροφής, ο μηχανισμός ανοίγματος βρίσκεται στη βάση και τη ζώνη φωτισμού. Στην 24

25 περίπτωση έλλειψης ζώνης φωτισμού οροφής, το άνω στέλεχος του μηχανισμού διαμορφώνεται σε γωνιακό μεντεσέ μικρού μεγέθους και καλύπτεται από βαφή backpaint. Η ζώνη backpaint καλύπτει επίσης τη θέση εγκατάστασης του εσωτερικού φωτισμού. β. Βάση. Κάτω από τον χώρο έκθεσης α. βρίσκεται η ενσωματωμένη βάση, που περιλαμβάνει τον μηχανισμό της ανοιγόμενης πρόσοψης και το χώρο του συστήματος ελέγχου υγρασίας. Ο μηχανισμός της ανοιγόμενης πρόσοψης λειτουργεί με κίνηση στο κατακόρυφο επίπεδο. Το κρύσταλλο θα πρέπει να ανοίγει σε κάθε επιθυμητό εύρος (0-90 ο ) και να σταθεροποιείται στις 90 ο. Το σύστημα ελέγχου υγρασίας τοποθετείται εντός ειδικής θυρίδας στο χώρο β που θα εξασφαλίζει την επικοινωνία με τον χώρο α. Η θυρίδα θα είναι εύκολα προσβάσιμη για τον έλεγχο και την αλλαγή του υλικού. Το τμήμα β. που αποτελεί τη βάση της προθήκης εδράζεται σε ρεγουλατόρους, ώστε να επιτυγχάνεται απόλυτη οριζοντίωση. Οι ρεγουλατόροι θα πρέπει να είναι αφανείς από το μέσο ύψος του παρατηρητή και κατά συνέπεια θα πρέπει να απέχουν τουλάχιστον 5cm από τις όψεις των προθηκών. Η βάση και το σύνολο της κατασκευής της προθήκης θα εξασφαλίζει τη στιβαρότητα, τη σταθερότητα και την ευστάθεια της κατασκευής κατά τη χρήση και τη σταθερή λειτουργία 25

26 τους. Κατά το άνοιγμα της προθήκης και τη μεταφορά του κέντρο βάρους λόγω κίνησης του κρυστάλλου, η προθήκη οφείλει να παραμένει σταθερή και χωρίς κίνδυνο ανατροπής. Τα κρυστάλλινα μέρη των προθηκών τύπου 1 θα είναι κατασκευασμένα από κρύσταλλα τρίπλεξ συνολικού πάχους 8mm τουλάχιστον, υπέρλευκα (extra white clear), πολυστρωματικά (laminated), αντιανακλαστικά (antireflex) με διπλή εσωτερική μεμβράνη PVB 0,76mm, με φίλτρο UV και θα είναι ρονταρισμένα. Στα ανοιγόμενα μέρη η στεγανότητα θα εξασφαλίζεται με διαφανές ελαστικό, ουδέτερο χημικά παρέμβυσμα, σε όλο το μήκος της επαφής. Όλα τα παρεμβύσματα θα συγκολλούνται με ουδέτερο χημικά συγκολλητικό μέσο (όχι αυτοκόλλητα). Κάθε μηχανική διάταξη του ανοίγματος θα έχει φέρουσα δυνατότητα 100 περίπου κιλών ανά μηχανισμό. Οι προθήκες θα κλείνουν ερμητικά υπό πίεση και με ασφάλεια. Εφαρμόζεται σύστημα ασφάλισης (ΣΑ) με χρήση αφανούς κλειδαριάς κυλινδρικού τύπου, τοποθετημένης σε αφανές σημείο, 11 δίσκων ή άλλου ανώτερου βαθμού ασφαλείας, και μαγνητικών επαφών συναγερμού. Πρόβλεψη συμβατότητας με σύστημα ασφαλείας του Εκθεσιακού Χώρου. Οι προθήκες τύπου 2 διαθέτουν σύστημα ελέγχου υγρασίας παθητικό (ΣΕΥ.π) με χρήση κασετών τύπου Art Sorb ή άλλο ισοδύναμο, εντός ειδικής θυρίδας στη βάση της προθήκης. Προθήκη Τύπου 3 Επιτοίχια προθήκη με ενσωματωμένη βάση, κρυστάλλινες όψεις, εσωτερικό σύστημα φωτισμού και ανοιγόμενη κρυστάλλινη πρόσοψη. Η κατασκευή διαθέτει χαμηλή βάση χώρο έκθεσης και οροφή. Αποτελείται από δύο μέρη με δομική συνέχεια που καλύπτονται από την κρυστάλλινη όψη. Οι δύο όψεις τις είναι κρυστάλλινες, μία εκ των οποίων είναι ανοιγόμενη στον κατακόρυφο άξονα και οι δύο άλλες πλευρές τις είναι συμπαγείς. Η προθήκη προσαρμόζεται στην ειδική κατασκευή ΕΚ06, με τρόπο τέτοιο ώστε να μην είναι άμεσα ορατό το τμήμα της βάσης της. Η κατασκευή διαθέτει μεταλλικό σκελετό και επιφάνειες ZF-MDF. α. Στεγανός χώρος φιλοξενίας εκθεμάτων. Ο χώρος φιλοξενίας εκθεμάτων κατασκευάζεται με βάση απολύτως οριζόντια. Επικοινωνεί με σύστημα ελέγχου υγρασίας (ΣΕΥ.π) στη βάση της προθήκης μέσω ειδικών θυρίδων. Ο χώρος φιλοξενίας εκθεμάτων περιβάλλεται από τις δύο κρυστάλλινες όψεις και δύο συμπαγή τοιχώματα. Η ανοιγόμενη πρόσοψη κινείται σε μηχανισμό περιστροφής ο οποίος ενσωματώνεται στη βάση και την εσωτερική ζώνη φωτισμού στην οροφή της προθήκης. Η ανοιγόμενη πρόσοψη παρέχει τη δυνατότητα πρόσβασης στο σύνολο του εσωτερικού της προθήκης. Στην άνω οριζόντια ακμή 26

27 των κρυστάλλινων όψεων βρίσκεται η ζώνη εσωτερικού φωτισμού και ο άνω μηχανισμός στήριξης και περιστροφής της πρόσοψης, ο οποίος καλύπτεται από ζώνη βαφής backpaint. β. Βάση. Κάτω από τον χώρο έκθεσης α. βρίσκεται η ενσωματωμένη βάση, που περιλαμβάνει τον μηχανισμό της ανοιγόμενης πρόσοψης και το χώρο του συστήματος ελέγχου υγρασίας. Το κρύσταλλο θα πρέπει να ανοίγει σε κάθε επιθυμητό εύρος (0-90 ο ) και να σταθεροποιείται στις 90 ο. Το σύστημα ελέγχου υγρασίας τοποθετείται εντός ειδικής θυρίδας στο χώρο β που θα εξασφαλίζει την επικοινωνία με τον χώρο α. Η θυρίδα θα είναι εύκολα προσβάσιμη για τον έλεγχο και την αλλαγή του υλικού. Το τμήμα β. που αποτελεί τη βάση της προθήκης εδράζεται σε ρεγουλατόρους, ώστε να επιτυγχάνεται απόλυτη οριζοντίωση. Η βάση και το σύνολο της κατασκευής της προθήκης θα εξασφαλίζει τη στιβαρότητα, τη σταθερότητα και την ευστάθεια της κατασκευής κατά τη χρήση και τη σταθερή λειτουργία τους. Κατά το άνοιγμα της προθήκης και τη μεταφορά του κέντρο βάρους λόγω κίνησης του κρυστάλλου, η προθήκη οφείλει να παραμένει σταθερή και χωρίς κίνδυνο ανατροπής. Η προθήκη θα φέρει ειδικές θέσεις για σταθεροποίηση στην κατασκευή ΕΚ06. Τα κρυστάλλινα μέρη των προθηκών τύπου 3 θα είναι κατασκευασμένα από κρύσταλλα τρίπλεξ συνολικού πάχους 10mm τουλάχιστον, υπέρλευκα (extra white clear), πολυστρωματικά (laminated), αντιανακλαστικά (antireflex) με διπλή εσωτερική μεμβράνη PVB 0,76mm, με φίλτρο UV και θα είναι ρονταρισμένα. Στις εσωτερικές επιφάνειες των τεσσάρων κρυστάλλινων όψεων, στη ζώνη φωτισμού θα γίνει εφαρμογή βαφής Backpaint, για απόκρυψη της βάσης. Το ύψος της ζώνης αυτής όπως εμφανίζεται στα κατασκευαστικά σχέδια της Μουσειογραφικής Μελέτης Εφαρμογής "Τεύχος Β - Μουσειακές κατασκευές" είναι ενδεικτικό και θα είναι το ελάχιστον δυνατό. Στα ανοιγόμενα μέρη η στεγανότητα θα εξασφαλίζεται με διαφανές ελαστικό, ουδέτερο χημικά παρέμβυσμα, σε όλο το μήκος της επαφής. Όλα τα παρεμβύσματα θα συγκολλούνται με ουδέτερο χημικά συγκολλητικό μέσο (όχι αυτοκόλλητα). Κάθε μηχανική διάταξη του ανοίγματος θα έχει φέρουσα δυνατότητα 100 περίπου κιλών ανά μηχανισμό. Οι προθήκες θα κλείνουν ερμητικά υπό πίεση και με ασφάλεια. 27

28 Εφαρμόζεται σύστημα ασφάλισης (ΣΑ) με χρήση αφανούς κλειδαριάς κυλινδρικού τύπου, τοποθετημένης σε αφανές σημείο, 11 δίσκων ή άλλου ανώτερου βαθμού ασφαλείας, και μαγνητικών επαφών συναγερμού. Πρόβλεψη συμβατότητας με σύστημα ασφαλείας του Εκθεσιακού Χώρου. Οι προθήκες τύπου 3 διαθέτουν σύστημα ελέγχου υγρασίας παθητικό (ΣΕΥ.π) με χρήση κασετών τύπου Art Sorb ή άλλο ισοδύναμο, εντός ειδικής θυρίδας στη βάση της προθήκης. Προθήκη Τύπου 4 Επιδαπέδια προθήκη με ενσωματωμένη βάση, πλάτη, εσωτερικό σύστημα φωτισμού και κυλιόμενο κρυστάλλινο κώδωνα. Η κατασκευή διαθέτει ενσωματωμένη βάση, τρεις κρυστάλλινες όψεις και κρυστάλλινη οροφή. Κατασκευάζεται από μεταλλικό σκελετό και επενδύσεις ZF-MDF, βαφής λάκκας ματ Η πρόσβαση στο εσωτερικό της προθήκης πραγματοποιείται με ολίσθηση του κρυστάλλινου τμήματος το οποίο συνδέεται δομικά με τις τρεις πλευρές της βάσεις και κινείται σε πλευρικούς οδηγούς. Παραμένει σταθερή η πλάτη της προθήκης και το εσωτερικό τμήμα της βάσης. α. Στεγανός χώρος φιλοξενίας εκθεμάτων. Ο χώρος φιλοξενίας εκθεμάτων κατασκευάζεται με βάση απολύτως οριζόντια. διαθέτει επιφάνεια έκθεσης από ZF-MDF. Επικοινωνεί με σύστημα ελέγχου υγρασίας (ΣΕΥ.π) στη βάση της προθήκης μέσω ειδικών θυρίδων. Ο χώρος φιλοξενίας εκθεμάτων περιβάλλεται από τρεις κρυστάλλινες όψεις και την πλάτη της προθήκης. Στο πάνω μέρος της πλάτης προσαρμόζεται το εσωτερικό σύστημα γραμμικού φωτισμού ταινίας LED σε ασύμμετρο προφιλ αλουμινίου β. Βάση. Κάτω από τον χώρο έκθεσης α. βρίσκεται η ενσωματωμένη βάση, που περιλαμβάνει τον μηχανισμό ολίσθησης του κινητού τμήματος της προθήκης και το χώρο του συστήματος ελέγχου υγρασίας. Το κινητό τμήμα θα πρέπει να παρέχει πλήρη πρόσβαση στο εσωτερικό της προθήκης μέσω τηλεσκοπικών βραχιόνων, να σταματά 28

29 σε κάθε σημείο και να σταθεροποιείται στο τέλος της διαδρομής. Το σύστημα ελέγχου υγρασίας τοποθετείται εντός ειδικής θυρίδας στο χώρο β που θα εξασφαλίζει την επικοινωνία με τον χώρο α. Η θυρίδα θα είναι εύκολα προσβάσιμη για τον έλεγχο και την αλλαγή του υλικού. Το τμήμα β. που αποτελεί τη βάση της προθήκης εδράζεται σε ρεγουλατόρους, ώστε να επιτυγχάνεται απόλυτη οριζοντίωση. Οι ρεγουλατόροι θα πρέπει να είναι αφανείς από το μέσο ύψος του παρατηρητή και κατά συνέπεια θα πρέπει να απέχουν τουλάχιστον 5cm από τις όψεις των προθηκών. Η βάση και το σύνολο της κατασκευής της προθήκης θα εξασφαλίζει τη στιβαρότητα, τη σταθερότητα και την ευστάθεια της κατασκευής κατά τη χρήση και τη σταθερή λειτουργία τους. Κατά το άνοιγμα της προθήκης και τη μεταφορά του κέντρο βάρους λόγω κίνησης του κρυστάλλου, η προθήκη οφείλει να παραμένει σταθερή και χωρίς κίνδυνο ανατροπής. Τα κρυστάλλινα μέρη των προθηκών τύπου 4 θα είναι κατασκευασμένα από κρύσταλλα τρίπλεξ συνολικού πάχους 8mm τουλάχιστον, υπέρλευκα (extra white clear), πολυστρωματικά (laminated), αντιανακλαστικά (antireflex) με διπλή εσωτερική μεμβράνη PVB 0,76mm, με φίλτρο UV και θα είναι ρονταρισμένα. Στα ανοιγόμενα μέρη η στεγανότητα θα εξασφαλίζεται με διαφανές ελαστικό, ουδέτερο χημικά παρέμβυσμα, σε όλο το μήκος της επαφής. Όλα τα παρεμβύσματα θα συγκολλούνται με ουδέτερο χημικά συγκολλητικό μέσο (όχι αυτοκόλλητα). Κάθε μηχανική διάταξη του ανοίγματος θα έχει φέρουσα δυνατότητα 100 περίπου κιλών ανά μηχανισμό. Οι προθήκες θα κλείνουν ερμητικά υπό πίεση και με ασφάλεια. Εφαρμόζεται σύστημα ασφάλισης (ΣΑ) με χρήση αφανούς κλειδαριάς κυλινδρικού τύπου, τοποθετημένης σε αφανές σημείο, 11 δίσκων ή άλλου ανώτερου βαθμού ασφαλείας, και μαγνητικών επαφών συναγερμού. Πρόβλεψη συμβατότητας με σύστημα ασφαλείας του Εκθεσιακού Χώρου. Οι προθήκες τύπου 4 διαθέτουν σύστημα ελέγχου υγρασίας παθητικό (ΣΕΥ.π) με χρήση κασετών τύπου Art Sorb ή άλλο ισοδύναμο, εντός ειδικής θυρίδας στη βάση της προθήκης. Προθήκη Τύπου 5 Επιτραπέζια προθήκης με βάση, κρυστάλλινο κώδωνα και κυλιόμενη πρόσοψη. Πρόκειται για κατασκευή με χαμηλό κρυστάλλινο πεντάεδρο κώδωνα και χαμηλή βάση. Η πρόσβαση στο εσωτερικό της προθήκης επιτυγχάνεται με ολίσθηση της κρυστάλλινης πρόσοψης της. Διαθέτει μεταλλικό σκελετό και επενδύσεις ZF-MDF βαφής λάκκας ματ. 29

30 α. Στεγανός χώρος φιλοξενίας εκθεμάτων. Ο χώρος φιλοξενίας εκθεμάτων κατασκευάζεται με βάση απολύτως οριζόντια από ZF-MDF. Επικοινωνεί με σύστημα ελέγχου υγρασίας (ΣΕΥ.π) στη βάση της προθήκης μέσω ειδικών θυρίδων. Η κυλιόμενη πρόσοψη κινείται σε τηλεσκοπικό μηχανισμό ολίσθησης ώστε να παρέχει δυνατότητα άνετης πρόσβασης στο εσωτερικό της προθήκης. β. Βάση. Κάτω από τον χώρο έκθεσης α. βρίσκεται η ενσωματωμένη βάση, που περιλαμβάνει τον μηχανισμό ολίσθησης και το χώρο του συστήματος ελέγχου υγρασίας. Το κρύσταλλο θα πρέπει να ανοίγει σε κάθε επιθυμητό εύρος και να σταθεροποιείται στο τέλος της διαδρομής. Το σύστημα ελέγχου υγρασίας τοποθετείται εντός ειδικής θυρίδας στο χώρο β που θα εξασφαλίζει την επικοινωνία με τον χώρο α. Η θυρίδα θα είναι εύκολα προσβάσιμη για τον έλεγχο και την αλλαγή του υλικού. Το τμήμα β. που αποτελεί τη βάση της προθήκης εδράζεται σε ρεγουλατόρους, ώστε να επιτυγχάνεται απόλυτη οριζοντίωση. Οι ρεγουλατόροι θα πρέπει να είναι αφανείς από το μέσο ύψος του παρατηρητή και κατά συνέπεια θα πρέπει να απέχουν τουλάχιστον 5cm από τις όψεις των προθηκών. Η βάση και το σύνολο της κατασκευής της προθήκης θα εξασφαλίζει τη στιβαρότητα, τη σταθερότητα και την ευστάθεια της κατασκευής κατά τη χρήση και τη σταθερή λειτουργία τους. Κατά το άνοιγμα της προθήκης και τη μεταφορά του κέντρο βάρους λόγω κίνησης του κρυστάλλου, η προθήκη οφείλει να παραμένει σταθερή και χωρίς κίνδυνο ανατροπής. Τα κρυστάλλινα μέρη των προθηκών τύπου 5 θα είναι κατασκευασμένα από κρύσταλλα τρίπλεξ συνολικού πάχους 8mm τουλάχιστον, υπέρλευκα (extra white clear), πολυστρωματικά (laminated), αντιανακλαστικά (antireflex) με διπλή εσωτερική μεμβράνη PVB 0,76mm, με φίλτρο UV και θα είναι ρονταρισμένα. Στα ανοιγόμενα μέρη η στεγανότητα θα εξασφαλίζεται με διαφανές ελαστικό, ουδέτερο χημικά παρέμβυσμα, σε όλο το μήκος της επαφής. Όλα τα παρεμβύσματα θα συγκολλούνται με ουδέτερο χημικά συγκολλητικό μέσο (όχι αυτοκόλλητα). Κάθε μηχανική διάταξη του ανοίγματος θα έχει φέρουσα δυνατότητα 100 περίπου κιλών ανά μηχανισμό. Οι προθήκες θα κλείνουν ερμητικά υπό πίεση και με ασφάλεια. Εφαρμόζεται σύστημα ασφάλισης (ΣΑ) με χρήση αφανούς κλειδαριάς κυλινδρικού τύπου, τοποθετημένης σε αφανές σημείο, 11 δίσκων ή άλλου ανώτερου βαθμού ασφαλείας, και μαγνητικών επαφών συναγερμού. Πρόβλεψη συμβατότητας με σύστημα ασφαλείας του 30

31 Εκθεσιακού Χώρου. Οι προθήκες θα διαθέτουν σύστημα ελέγχου υγρασίας παθητικό (ΣΕΥ.π) με χρήση φύλλων τύπου Art Sorb ή άλλο ισοδύναμο, εντός ειδικής θυρίδας στη βάση της προθήκης. Προθήκη Τύπου 6 Επιδαπέδια προθήκη με ενσωματωμένη βάση,, εσωτερικά φωτιζόμενη οροφή και ανοιγόμενη κρυστάλλινη πρόσοψη. Η κατασκευή δεν διαθέτει μορφολογικά διαχωριζόμενη βάση. Διαθέτει τρεις συμπαγείς πλευρές και πρόσοψη δύο ανοιγόμενων φύλλων. Στα κρύσταλλα της πρόσοψης περιμετρικά εφαρμόζεται πλαίσιο μασίφ ξυλείας δρυός. Η κατασκευή διαθέτει μεταλλικό σκελετό και επένδυση ZF-MDF βαφής λάκκας matt. α. Στεγανός χώρος φιλοξενίας εκθεμάτων. Ο χώρος φιλοξενίας εκθεμάτων κατασκευάζεται με βάση απολύτως οριζόντια. Επικοινωνεί με σύστημα ελέγχου υγρασίας (ΣΕΥ.π) στη βάση της προθήκης μέσω ειδικών θυρίδων. Ο χώρος φιλοξενίας εκθεμάτων διαθέτει πλάτη διπλού τοιχώματος για ευκολότερη διαχείριση και ανάρτηση των εκθεμάτων στο εσωτερικό του. Τα δύο φύλλα της πρόσοψης είναι ανοιγόμενα σε μηχανισμό περιστροφής στο κατακόρυφο επίπεδο και παρέχουν τη δυνατότητα πρόσβασης στο σύνολο του εσωτερικού της προθήκης από την πρόσοψή του. Στην άνω οριζόντια ακμή του κρυστάλλου της πρόσοψης βρίσκεται ο άνω μηχανισμός στήριξης και περιστροφής της πρόσοψης, ο οποίος καλύπτεται από το πλαίσιο της μασίφ ξυλείας. β. Οροφή. Η οροφή της προθήκης διαθέτει επιφάνεια λευκού plexiglas και σύστημα εσωτερικού φωτισμού με ταινία LED. Επίσης, σε γραμμική διάταξη στο μπροστινό μέρος της οροφής αναπτύσσεται σειρά χωνευτών σποτ LED. Η πρόσβαση στον τεχνικό χώρο της οροφής της προθήκης γίνεται από ανοιγόμενο τμήμα της οροφής, το οποίο εξυπηρετεί και στον εξαερισμό του τεχνικού χώρου. 31

32 γ. Βάση. Κάτω από τον χώρο έκθεσης α. βρίσκεται η ενσωματωμένη βάση, που περιλαμβάνει τον μηχανισμό της ανοιγόμενης πρόσοψης και το χώρο του συστήματος ελέγχου υγρασίας. Ο μηχανισμός της ανοιγόμενης πρόσοψης λειτουργεί με κίνηση στο κατακόρυφο επίπεδο. Το κρύσταλλο θα πρέπει να ανοίγει σε κάθε επιθυμητό εύρος (0-90 ο ) και να σταθεροποιείται στις 90 ο. Το σύστημα ελέγχου υγρασίας τοποθετείται εντός ειδικής θυρίδας στο χώρο β που θα εξασφαλίζει την επικοινωνία με τον χώρο α. Η θυρίδα θα είναι εύκολα προσβάσιμη για τον έλεγχο και την αλλαγή του υλικού. Το τμήμα β. που αποτελεί τη βάση της προθήκης εδράζεται σε ρεγουλατόρους, ώστε να επιτυγχάνεται απόλυτη οριζοντίωση. Οι ρεγουλατόροι θα πρέπει να είναι αφανείς από το μέσο ύψος του παρατηρητή και κατά συνέπεια θα πρέπει να απέχουν τουλάχιστον 5cm από τις όψεις των προθηκών. Ο χώρος του τμήματος β. περιβάλλεται από τα κρύσταλλα των τριών όψεων. Η βάση και το σύνολο της κατασκευής της προθήκης θα εξασφαλίζει τη στιβαρότητα, τη σταθερότητα και την ευστάθεια της κατασκευής κατά τη χρήση και τη σταθερή λειτουργία τους. Κατά το άνοιγμα της προθήκης και τη μεταφορά του κέντρο βάρους λόγω κίνησης του κρυστάλλου, η προθήκη οφείλει να παραμένει σταθερή και χωρίς κίνδυνο ανατροπής. Η προθήκη θα φέρει ειδικές θέσεις για σταθεροποίηση με χημικά αγκύρια στον κατακόρυφο τοίχο του κτιρίου εφόσον κριθεί απαραίτητο. Τα κρυστάλλινα μέρη των προθηκών τύπου 6 θα είναι κατασκευασμένα από κρύσταλλα τρίπλεξ συνολικού πάχους 10mm τουλάχιστον, υπέρλευκα (extra white clear), πολυστρωματικά (laminated), αντιανακλαστικά (antireflex) με διπλή εσωτερική μεμβράνη PVB 0,76mm, με φίλτρο UV και θα είναι ρονταρισμένα. Στα ανοιγόμενα μέρη η στεγανότητα θα εξασφαλίζεται με διαφανές ελαστικό, ουδέτερο χημικά παρέμβυσμα, σε όλο το μήκος της επαφής. Όλα τα παρεμβύσματα θα συγκολλούνται με ουδέτερο χημικά συγκολλητικό μέσο (όχι αυτοκόλλητα). Κάθε μηχανική διάταξη του ανοίγματος θα έχει φέρουσα δυνατότητα 100 περίπου κιλών ανά μηχανισμό. Οι προθήκες θα κλείνουν ερμητικά υπό πίεση και με ασφάλεια. 32

33 Εφαρμόζεται σύστημα ασφάλισης (ΣΑ) με χρήση αφανούς κλειδαριάς κυλινδρικού τύπου, τοποθετημένης σε αφανές σημείο, 11 δίσκων ή άλλου ανώτερου βαθμού ασφαλείας, και μαγνητικών επαφών συναγερμού. Πρόβλεψη συμβατότητας με σύστημα ασφαλείας του Εκθεσιακού Χώρου. Οι προθήκες τύπου 6 διαθέτουν σύστημα ελέγχου υγρασίας παθητικό (ΣΕΥ.π) με χρήση κασετών τύπου Art Sorb ή άλλο ισοδύναμο, εντός ειδικής θυρίδας στη βάση της προθήκης. ΠΙΝΑΚΑΣ ΠΡΟΘΗΚΩΝ (ΠΡ) Α/Α Τύπος Κωδικός Εσωτερικός Φωτισμός Σύστημα ελέγχου υγρασίας Διαστάσεις (ΜxΠxΥ) cm 4.Ο.08 - ΠΡ4.0 8ΝΑΙ Π Ι. 12- ΠΡ3.0 5ΝΑΙ Π Ι.01- ΠΡ2.1 2ΝΑΙ Π Ι.0 7- ΠΡ2.0 3ΟΧΙ Π Ι. 07- ΠΡ2.0 2ΝΑΙ Π Ο. 08- ΠΡ1.0 6ΝΑΙ Π Ι. 07- ΠΡ1.0 4ΝΑΙΠ Π

34 Ι.03-ΠΡ1.01ΝΑΙΟ.07-ΠΡ4.09ΝΑΙΠ Ο.08-ΠΡ5.07ΟΧΙΠ603026Ο.07- ΠΡ5.10ΟΧΙΠ Ο.07-ΠΡ6.11ΝΑΙΠ ΒΑΣΕΙΣ - ΒΑΘΡΑ Πρόκειται για κατασκευές οι οποίες χρησιμοποιούνται για την τοποθέτηση εκθεμάτων, είτε για να τα προβάλλουν σε ψηλότερο επίπεδο είτε για να προσδιορίσουν το χώρο έκθεσής τους. Βάσεις Τύπου 1 Κατασκευές από συνθετική ξυλεία, μοριοσανίδα ZF-MDF-E1 16mm, για την ελάχιστη δυνατή εκπομπή φορμαλδεϊδης. Διαμόρφωση επί μεταλλικού σκελετού. Οι συνδέσεις των τεμαχίων γίνονται υπό γωνία 45 ο σχηματίζοντας ορθή γωνία. Οι βάσεις εδράζονται σε ρεγουλατόρους βαρέως τύπου. Εξωτερική βαφή λάκκας matt. Τοποθέτηση εκτός προθηκών επί του υφιστάμενου δαπέδου. Βάσεις Τύπου 2 Κατασκευές ύψους 10εκ, με τελική επιφάνεια φυσικής ξυλείας όμοια με την ξυλεία του υφιστάμενου δαπέδου της οικίας. Διαμόρφωση εσωτερικού σκελετού από ξυλεία MDF με εγκάρσια τμήματα και οριζόντια άνω επιφάνεια. Εφαρμογή άχρωμου βερνικιού νερού στην φυσική ξυλεία. ΠΙΝΑΚΑΣ ΒΑΣΕΩΝ - ΒΑΘΡΩΝ (Β) Α/Α Τύπος Κωδικός Διαστάσεις (ΜxΠxΥ) cm 1. Ι.07-Β Ι.07-Β Ι.07-Β Β1. 4. Ι.12-Β Ο.04-Β Ο.02-Β Β2. Ο.04-Β

35 8. Ο.04-Β Ο.04-Β Ο.08-Β Α.6 ΠΟΛΥΜΕΣΙΚΕΣ ΕΦΑΡΜΟΓΕΣ (ΠΕ) Α.6.1 Στόχος Πολυμεσικών Εφαρμογών Ως πολυμεσικές εφαρμογές ορίζονται οι εγκαταστάσεις εντός της έκθεσης κατάλληλου τεχνολογικού εξοπλισμού, οι στοχεύουν σε πολυδιάστατα ερεθίσματα - οπτικά και ηχητικά ερεθίσματα, απτική επικοινωνία και διάδραση με τον επισκέπτη. Ο σκοπός χρήσης των πολυμεσικών εφαρμογών και ενσωμάτωσής τους στο Μουσειογραφικο Σχεδιασμό είναι πολλαπλός: α) Συντελούν στην διαμόρφωση του συνολικού εκθεσιακού περιβάλλοντος μέσω του κατάλληλου φωτισμού, κινούμενων εικόνων, ήχων κτλ. χωρίς την απαραίτητη συμμετοχή του κοινού. β) Προσελκύουν το ενδιαφέρον του επισκέπτη διασπώντας τα στατικά στοιχεία της έκθεσης. γ) Δημιουργούν σημεία ενδιαφέροντος συνοδευτικά του μουσειολογικού σεναρίου με ευκολότερη αποτύπωση στη μνήμη του παρατηρητή. δ) Προσελκύουν χαμηλότερες ηλικιακές ομάδες με μεγαλύτερη εξοικείωση με τα τεχνολογικά μέσα, άτομα που τείνουν να μην δείχνουν έντονο ενδιαφέρον για στατικές εκθέσεις. ε) Δίνουν τη δυνατότητα διάδρασης ομάδων ατόμων ή μεμονωμένων επισκεπτών με στοιχεία της έκθεσης. Ο επισκέπτη δρα και η έκθεση αντιδρά, ενισχύοντας την επικοινωνία τους. Επικοινωνία η οποία μπορεί να συνεχιστεί και μετά το πέρας της επίσκεψης ανάλογα με την εφαρμογή. στ) Απαντούν στα ερωτήματα "Τι γινόταν στην έκθεση; Τι έκανε ο επισκέπτης στην έκθεση; Τι έκανε η έκθεση;" ακόμα και χωρίς τη διεξαγωγή εκπαιδευτικού προγράμματος, δίνοντας ζωή στον εκθεσιακό χώρο. 35

36 Α.6.2 Περιγραφή Πολυμεσικών Εφαρμογών ακόλουθες: Οι πολυμεσικές εφαρμογές που ενσωματώνονται στη συγκεκριμένη έκθεση είναι οι ΠΕ1. Ηχητικά αποσπάσματα Στο σύνολο της έκθεσης αναπτύσσεται μία εφαρμογή διαθέσιμη στους επισκέπτες ατομικά, αποτελούμενη από σύντομα ηχητικά αποσπάσματα με μορφή αφήγησης. Στόχος είναι ενίσχυση της βιωματικής προσέγγισης της έκθεσης καθώς οι πρωταγωνιστές της ιστορίας φέρονται να απευθύνονται στον επισκέπτη περιγράφοντας στοιχεία της ζωής τους. Η εφαρμογή διατίθεται και ενεργοποιείται μέσω εκτυπωμένου κώδικα QRcode, σε επιλεγμένες θέσεις, μία σε κάθε εκθεσιακή ενότητα - χώρο Το QRcode ανιχνεύεται από την προσωπική συσκευή του επισκέπτη (κινητό τηλέφωνο, tablet, κτλ) και μέσω διαδικτύου αναπαράγεται το ηχητικό απόσπασμα. Επιλεγμένα ηχητικά αποσπάσματα θα υπάρχει η δυνατότητα επενεργούμενης αναπαραγωγής στο χώρο λειτουργώντας ως συνοδευτικό "ηχοτοπίο". Ενδεικτικός απαιτούμενος εξοπλισμός: QRcodes, σύστημα αναπαραγωγής ήχου ΠΕ2. Ενίσχυση θαλάσσιου περιβάλλοντος Στην ενότητα 1., στον χώρο Ι.03 συναντάται η πρώτη πολυμεσική εφαρμογή της έκθεσης. Στη θέση όπου διαμορφώνεται περιβάλλον ταξιδιού από τους τόπους προέλευσης των εποίκων στο νησί της Σύρου, και ως γενικό φόντο υπάρχει η εικόνα της θάλασσας, η πολυμεσική εφαρμογή ενισχύει την αίσθηση αυτή. Προτείνεται, λοιπόν, η προβολή video animation (ΠΕ2.α) με κυματισμό της θάλασσας προβαλλόμενο πάνω στην στατική εικόνα σε δσυνδυασμό με περιοδική κίνηση πλοίου και η ταυτόχρονη αναπαραγωγή ήχου κόρνας πλοίου (ΠΕ2.β). Ενδεικτικός απαιτούμενος εξοπλισμός: Προβολικό μηχάνημα, ηχητικό σύστημα, Η/Υ. ΠΕ3. Προορισμοί Στην ενότητα 2. προτείνεται πολυμεσική εφαρμογή με θέμα τους προορισμούς του κυρίου της οικίας, ως κεντρικό πρόσωπο γύρω από το οποίο εκτυλίσσεται η βασική αφήγηση της έκθεσης. Η εφαρμογή αναπτύσσεται επί οθόνης αφής σε κεκλιμένο επίπεδο περιβαλλόμενη από χρηστικά και διακοσμητικά αντικείμενα ενδεικτικά των επαφών με ξένους 36

37 τόπους. Αποτελεί διαδραστική οθόνη αφής και το σενάριο της εφαρμογής προτείνεται να συνδυάζει τους καταγεγραμμένους προορισμούς, τους θαλάσσιους εμπορικούς δρόμους, με συγκεκριμένα αντικείμενα της έκθεσης που εντοπίζει κανείς τόσο στην στη συγκεκριμένη ενότητα όσο και στους υπόλοιπους εκθεσιακούς χώρους, δίνοντας το έναυσμα αναζήτησής τους. Ενδεικτικός απαιτούμενος εξοπλισμός: Οθόνη αφής 40", Η/Υ. ΠΕ4. Κορνίζες Η πολυμεσική εφαρμογή με την ονομασία "κορνίζες" είναι άλλη μία εφαρμογή που συναντάται σε περισσότερες από μία θέσεις. Συγκεκριμένα, ο επισκέπτης τις παρατηρεί στην ενότητα 5 (Ο.04), 6 (Ο.08) και 7 (Ο.07). Σε κάθε μία από τις θέσεις αυτές τοποθετούνται κορνίζες, με κλασικό ξύλινο πλαίσιο στις οποίες ενσωματώνεται από μία σταθερή φωτογραφία. Σε μία από τις κορνίζες κάθε θέσης τουλάχιστον η κορνίζα είναι ψηφιακή και αναπαράγει με σταθερό ρυθμό εικόνες που έχουν προγραμματιστεί να εναλλάσσονται δημιουργώντας έτσι, μία ροή που διασπά τη στατικότητα του χώρου, χωρίς ωστόσο να προσελκύει έντονα την προσοχή του επισκέπτη και χωρίς να παρέχει κάποια πληροφόρηση την οποία αν κάποιος δεν λάβει θα επηρεαστεί η επίσκεψη στο μουσείο. Στην ενότητα 1. συναντάται η πρώτη πολυμεσική εφαρμογή της έκθεσης. Ενδεικτικός απαιτούμενος εξοπλισμός: 2 ηλεκτρονικές κορνίζες 7", 2 ηλεκτρονικές κορνίζες 10" ΠΕ5. "Νεώρια και ταξίδια" Η συγκεκριμένη πολυμεσική εφαρμογή εγκαθίσταται στο χώρο Ο.08, στην ενότητα "Ιστία και ατμός" προκειμένου να καλυφθεί η ανάγκη παρουσίασης ενός πλήθους φωτογραφιών που σχετίζονται με τη ναυτική παράδοση του νησιού αλλά και της κοινωνικής των ενοίκων της οικίας όπου διαδραματίζεται η συγκεκριμένη έκθεση. Πρόκειται για βιντεοπροβολή εικόνων πλοίων κατά την καθέλκυσή τους, κατά τη διάρκεια ταξιδιού, κτλ. μέσω προβολικού μηχανήματος. Ορισμένες από τiς εικόνες που εμφανίζονται, διασπούν τη στατικότητά τους και εμπλέκονται με κινούμενα μέρη ως video animation. Ενδεικτικός απαιτούμενος εξοπλισμός: Μηχάνημα προβολής. ΠΕ6. "Μουσική" Στο σαλόνι του ορόφου, στην ενότητα όπου επιστρέφει ο ναυτικός, η εύθυμη ατμόσφαιρα ενισχύεται με μία επενεργούμενη εφαρμογή αναπαραγωγής ηχητικού αποσπάσματος από πιάνο. Χωροθετείται στη θέση παρουσίασης του μεγάλου πιάνου με ουρά. Ενδεικτικός απαιτούμενος εξοπλισμός: Ανιχνευτής αφής, Η/Υ, σύστημα αναπαραγωγής ήχου. 37

38 ΠΙΝΑΚΑΣ ΗΛΕΚΤΡΟΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΠΟΛΥΜΕΣΙΚΩΝ ΕΦΑΡΜΟΓΩΝ (Ε.ΠΕ.) Α/Α Κωδικός Περιγραφή Ποσότητα 1. Ε.ΠΕ.01 Προβολικό μηχάνημα 2 τμχ. 2. Ε.ΠΕ.02 Σύστημα αναπαραγωγής ήχου 3 τμχ. 3. Ε.ΠΕ.03 Οθόνη αφής 40" 1 τμχ. 4. Ε.ΠΕ.04 Η/Υ 3 τμχ. 5. Ε.ΠΕ.05 Συσκευές αναπαραγωγής ψηφιακών αρχείων 3 τμχ. 6. Ε.ΠΕ.06 Tablet 8" 2 τμχ. 7. Ε.ΠΕ.07 Tablet 10" 2 τμχ. ΠΙΝΑΚΑΣ ΕΞΟΠΛΙΣΜΟΥ ΑΝΑ ΠΟΛΥΜΕΣΙΚΗ ΕΦΑΡΜΟΓΗ ΠΕ1 ΠΕ2 ΠΕ3 ΠΕ4 ΠΕ5 ΠΕ6 Ε.ΠΕ.01 - Ο - - Ο - Ε.ΠΕ.02 - Ο - - Ο Ο Ε.ΠΕ Ο Ε.ΠΕ Ο Ο Ε.ΠΕ Ο Ε.ΠΕ.05 Ο Ο Ο Ε.ΠΕ Ο Ο - - Ε.ΠΕ Ο Ο

39 Α.7 ΣΤΗΡΙΞΕΙΣ ΕΚΘΕΜΑΤΩΝ - ΣΤΑΤΙΚΗ ΤΕΚΜΗΡΙΩΣΗ Κατά τον Μουσειολογικό και Μουσειογραφικό προγραμματισμό καταγράφηκαν δεδομένα της συλλογής, κατατάσσοντάς τα σε διάφορες ομάδες με βάσει τη χρήση, το υλικό, τη μορφή κτλ. Στο παρόν κεφάλαιο τα αντικείμενα που επιλέγονται προς έκθεση κατατάσσονται ανάλογα με τον τρόπο στήριξής τους και τις απαιτήσεις δημιουργίας και εφαρμογής μίας μεθόδου στήριξης. Επισημαίνεται ότι με δεδομένο ότι η έκθεση φιλοξενείται σε ένα κτήριο - μνημείο προς ανάδειξη και προστασία, κατά την επιλογή των εκθεμάτων αποκλείστηκαν αντικείμενα τα οποία θα επέβαλαν μία εξεζητημένη μέθοδο ανάρτησης από κατακόρυφα δομικά στοιχεία, όπως ο μεγάλος καθρέφτης διαστάσεων 250x250m περίπου, τη στιγμή που το σύνολο των εκθεσιακών χώρων καλύπτεται από ζωγραφική διακόσμηση. Τα εκθέματα λοιπόν διαχωρίζονται στις ακόλουθες κατηγορίες: 1. Εκθέματα μεγάλων διαστάσεων και χαμηλού ύψους, που εδράζονται στο δάπεδο, με αμελητέες πιθανότητες μετακίνησης, ακόμα και στην περίπτωση σεισμικής δόνησης. Στην κατηγορία αυτή συγκαταλέγονται καναπέδες, πολυθρόνες, καρέκλες, χρηματοκιβώτιο, κτλ 2. Εκθέματα μεγάλων διαστάσεων με πιθανότητα μετακίνησης ή ανατροπής. Η πιθανότητα αυτή οφείλεται στη σχέση μεγέθους βάσης έδρασης και ύψους και στο ψηλό κέντρο βάρους. Στην κατηγορία αυτή βρίσκονται εκθέματα όπως το ψηλό σύνθετο του σαλονιού, η ντουλάπα, κτλ. Τα εκθέματα αυτά τοποθετούνται απευθείας στο δάπεδο και για να επαλειφθεί ο κίνδυνος ανατροπής σε περίπτωση σεισμικής δόνησης, στο πίσω και πάνω μέρους εφαρμόζεται σημειακή στήριξη σε κατακόρυφο τοίχο με χημικό αγκύριο, σε θέση που να μην επηρεάζεται η αισθητική αποκατάσταση του τοίχου. 3. Εκθέματα μικρών διαστάσεων χωρίς κίνδυνο ανατροπής. Τα εκθέματα αυτά, όπως χρηστικά μικροαντικείμενα τοποθετούνται κατά κύριο λόγο εντός προθηκών ή άλλων εκθεσιακών κατασκευών και επίπλων της ίδιας της συλλογής. Η μικρή μετακίνησή τους δεν δημιουργεί πρόβλημα, ωστόσο προκειμένου να αποφευχθεί, προτείνεται η τοποθέτηση μικρών πύρων plexiglass ή αφανές σύρμα στην επιφάνεια έκθεσης των προθηκών, σε επαφή με τη βάση των εκθεμάτων. 4. Εκθέματα μικρών διαστάσεων με κίνδυνο ανατροπής. Αντικείμενα σαν κι αυτά είναι τα βάζα, το αγαλματίδιο του Βούδα, κτλ. Για τη στήριξή τους τα εκθέματα τοποθετούνται 39

40 επί βάσεων MDF είτε εξωτερικά, ελεύθερα στο χώρο, είτε στο εσωτερικό προθηκών. Τα αντικείμενα συγκρατούνται επί των βάσεων με γατζάκια plexiglas πακτωμένα στην ξύλινη βάση. Επιλέγεται η χρήση στοιχείων Plexiglas καθώς είναι εύχρηστο υλικό με χαμηλό κόστος και εύκολη αντικατάσταση. 5. Πίνακες. Οι πίνακες αποτελούν από μόνοι τους ένα είδος εκθέματος που απαιτεί ειδική αντιμετώπιση. Οι πίνακες της συλλογής που επιλέγονται προς έκθεση αναρτώνται στις κατασκευές ΓΚ2.β, επί κατακόρυφης διάφανης επιφάνειας Plexiglas 20mm. Η ανάρτηση πραγματοποιείται με ειδικά μεταλλικά ανοξείδωτα στηρίγματα (ΣΤ.in), με τη μορφή πύρου που διαπερνούν την επιφάνεια Plexiglass και δημιουργούν υποδοχή για τη στήριξη και ασφάλιση του πίνακα. (βλπ. Τεύχος Β'. Κατασκευαστικά σχέδια, Στηρίξεις - Αναρτήσεις) ΠΙΝΑΚΑΣ ΕΞΟΠΛΙΣΜΟΥ ΣΤΗΡΙΞΕΩΝ ΕΚΘΕΜΑΤΩΝ (ΣΤ) Α/Α Κωδικός Περιγραφή Ποσότητα 1. ΣΤ.Pl.1 Ράβδος Plexiglas 4mm 10 μ. 2. ΣΤ.Pl.2 Ράβδος Plexiglas 6mm 10 μ. 3. ΣΤ.In.1 Στηρίγματα inox για ανάρτηση πινάκων 20 τμχ. 4. ΣΤ.Συρ. Συρματόσχοινο εύκαμπτο με μαλάκωμα και δακτύλιο ασφάλισης στο άκρο της θηλιάς. 40 τμχ. 5. ΣΤ.Β. Μεταλλικά σφαιρίδια με χρήση αντίβαρου ελεύθερων εκθεμάτων, κατάλληλα για μουσειακή χρήση 10 Kgr. 40

41 Α.8 ΥΛΙΚΑ ΣΚΗΝΟΓΡΑΦΙΑΣ Ως υλικά σκηνογραφίας αναφέρεται ο εξοπλισμός που προβλέπεται για τη διαμόρφωση του εκθεσιακού περιβάλλοντος και δεν αποτελεί μουσειακή κατασκευή. Τα υλικά αυτά προσδιορίζονται στον ακόλουθο πίνακα: Υ.ΣΚ.01 Σακιά μεταφοράς προϊόντων Στο χώρο Ι.03 όπου αναπτύσσεται η εισαγωγική ενότητα 1, δημιουργείται ένα περιβάλλον που παραπέμπει στην αναμονή στο μόλο για την αναχώρηση πλοίου. Στη διαμόρφωση του περιβάλλοντος συντελούν τα πρωτότυπα εκθέματα (μπαούλο, βαλίστα, κτλ), οι μουσειακές κατασκευές, αλλά και τα συνοδευτικά υλικά σκηνογραφίας. Σε αυτά συγκαταλέγονται α. σακιά μεταφοράς προϊόντων από λινό (5 τμχ) και β. ένα κομμάτι κάβου 6μ. Υ.ΣΚ.02 Κούκλες ανθρώπινων μορφών Κούκλες ανθρώπινων μορφών σε πραγματικές διαστάσεις, από εύκαμπτο υλικό και με υφασμάτινη επένδυση. Οι κούκλες δεν θα έχουν ρεαλιστικά χαρακτηριστικά προσώπου και τα άκρα τους θα αποδίδονται αδρομερώς. Το χρώμα του υφάσματος επένδυσης θα είναι υπόλευκο. Θα έχουν τη δυνατότητα να στέκονται όρθιες σε ειδική ενσωματωμένη βάση στήριξης. Για τις ανάγκες τις έκθεσης απαιτούνται μία (1) ανδρική (Υ.ΣΚ.02α) και τέσσερις (4) γυναικείες (Υ.ΣΚ.02γ) φιγούρες. Υ.ΣΚ.03 Ύφασμα κάλυψης επίπλων Προμήθεια υφάσματος ημιδιαφανούς με τη μορφή γάζας το οποίο θα λειτουργήσει ως κάλυμμα "προστασίας" των μη χρησιμοποιούμενων επίπλων της ενότητας 2 στο χώρο Ι.07. Απαιτούνται περίπου 10τ.μ. Υ.ΣΚ.04 Κρεμάστρες ρουχισμού Εντός της μίας από τις ντουλάπες που παρουσιάζονται στην έκθεση αλλά και στο εσωτερικό της προθήκης Ο.07-ΠΡ6.11, η τοποθέτηση - ανάρτηση ορισμένων εκ των ενδυμάτων θα πραγματοποιηθεί με τη χρήση κρεμαστρών. Θα χρησιμοποιηθούν κρεμάστρες με μεταλλικό γάντζο και ξύλινο σώμα, αλλά και κρεμάστρες με αφρώδες υλικό και υφασμάτινη επένδυση για την προστασία των ενδυμάτων. Οι κρεμάστρες θα αναρτώνται στο εσωτερικό της προθήκης ΠΡ6.11 με μεταλλικά γαντζάκια από την πλάτη της προθήκης. 41

42 Υ.ΣΚ.05 Ανδρίκελο ρουχισμού Εντός του χώρου Ο.07 τοποθετείται ανδρίκελο - κορμός γυναίκας ως θέση παρουσίασης γυναικείου ενδύματος. Πρόκειται για κορμό συνθετικό με όψη ξύλου επί μεταλλικού στύλου και ξύλινης βάσης. 1 τμχ Υ.ΣΚ.06 Ξύλινες κορνίζες Ξύλινες κορνίζες για χρήση στην πολυμεσική εφαρμογή ΠΕ4. Προσαρμογή των τεσσάρων κορνιζών σε ψηφιακές κορνίζες αναπαραγωγής εικόνων. Διαχωρισμός σε κορνίζες 8" και 10", από 5 τεμάχια. Υ.ΣΚ.07 Κεφάλι - Βάση καπέλου Γυναικεία κεφάλια λευκά χωρίς χαρακτηριστικά προσώπου, θα χρησιμοποιηθούν για την τοποθέτηση καπέλων, εντός της προθήκης ΠΡ6.11 στον χώρο Ο τμχ ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ ΣΚΗΝΟΓΡΑΦΙΑΣ (Υ.ΣΚ) Α/Α Κωδικός Περιγραφή Ποσότητα 1. Υ.ΣΚ.01 Σακιά προϊόντων 5 τμχ. 2. Υ.ΣΚ.02α Κούκλες αντρικής μορφής 1 τμχ. 3. Υ.ΣΚ.02γ Κούκλες γυναικείας μορφής 4 τμχ. 4. Υ.ΣΚ.03 Ημιδιάφανο ύφασμα 20 τμ. 5. Υ.ΣΚ.04 Κρεμάστρες ρουχισμού 10 τμχ. 6. Υ.ΣΚ.05 Ανδρίκελο 1 τμχ. 7. Υ.ΣΚ.06α Κορνίζες ξύλινες 8" 5 τμχ. 8. Υ.ΣΚ.06α Κορνίζες ξύλινες 10" 5 τμχ. 9. Υ.ΣΚ.07 Γυναικεία κεφάλια για τοποθέτησης καπέλων 4 τμχ. 42

43 Α.9 ΧΡΩΜΑΤΙΚΗ ΠΡΟΤΑΣΗ Για τη δημιουργία της χρωματικής πρότασης λαμβάνονται και πάλι υπόψη τα στοιχεία του μουσειογραφικού προγραμματισμού, τα οποία αναφέρονται στα υφιστάμενα υλικά του κτηρίου και τον έντονο ζωγραφικό του διάκοσμο. Συνοπτικά, λοιπόν αναφέρεται ότι εντός του κτιρίου συναντά κανείς: α. Χώρους με έντονο ζωγραφικό διάκοσμο, σε ποικιλία αποχρώσεων και μοτίβων, με εναλλαγές θερμών και ψυχρών χρωμάτων. β. Χώρους χωρίς ιδιαίτερο διάκοσμο, όπου όμως και πάλι κυριαρχούν τα έντονα χρώματα. γ. Διάκοσμος σε απομίμηση μαρμάρου, ψυχρών αποχρώσεων δ. Δάπεδο διαδρόμου εισόδου από μάρμαρο. ε. Δάπεδα στο σύνολο σχεδόν του κτιρίου από λευκή φυσική ξυλεία ζ. Χρήση ενός έντονα θερμού χρώματος για τις εξωτερικές επιφάνειες του κτιρίου. Επίσης, τα ογκώδη εκθέματα που καθορίζουν τη μορφή και τη χρωματική σύνθεση της έκθεσης αποτελούν έπιπλα ξύλινα σε αποχρώσεις σκούρο καφέ. Οι ταπετσαρίες των δύο καθιστικών διαφέρουν. Στο ισόγειο χρησιμοποιείται καθιστικό με έντονο μπλε χρώμα καθώς πρόκειται για καναπέ και πολυθρόνες που θα καλυφθούν με ημιδιάφανο ύφασμα και η ένταση του χρώματος είναι ζητούμενο. Στον όροφο παρουσιάζεται καθιστικό με "Ελισαβετιανό" μοτίβο θερμής απόχρωσης, το οποίο έχει ως φόντο και συνδυάζεται με τον πράσινο - λαδί τοίχο με την μπορντώ λεπτομέρεια. Αναφορικά με τις μουσειακές κατασκευές, οι χρωματισμοί που επιλέγονται τείνουν να είναι ουδέτεροι, ώστε να μην συγχέονται με την ποικιλομορφία των χρωμάτων του διάκοσμου. Συγκεκριμένα, προτείνονται τα ακόλουθα χρώματα και υλικά: - RAL1013, Oyster white, ως υπόλευκη απόχρωση, σε βαφή λάκκα matt. α) για τα μεμονωμένο ξύλινα βάθρα τύπου Β1, β) για τα κατακόρυφα ξύλινα στοιχεία της κατασκευής ΕΚ07 γ) για την επένδυση της κατασκευής ΕΚ08 δ) για το σύνολο της προθήκης ΠΡ

44 - RAL7006, Beige Grey, ως σκούρη γκρίζα, θερμή απόχρωση σε ηλεκτροστατική βαφή φούρνου πούδρας και λάκκα matt, ανάλογα με την κατασκευή: α) για τις εμφανείς μεταλλικές κατασκευές χάλυβα β) για τις επενδύσεις και τους σκελετούς των προθηκών (πλην της ΠΡ6.12) - Ξυλεία λευκής δρυός ως επένδυση κατασκευών εμφανούς ξυλείας, με εφαρμογή άχρωμου βερνικιού εμποτισμού. - Βάσεις - αντίβαρα λευκού μαρμάρου. - Αλουμίνιο ως εμφανές υλικό με satine επεξεργασία, για την κατασκευή ΕΚ01 και τις λεζάντες των εκθεμάτων και των μεταλλικών αναλογίων. - Πατητή τσιμεντοκοκία σε απόχρωση ψυχρού γκρι, για εφαρμογή στην οριζόντια επιφάνεια της κατασκευής ΕΚ02 44

45 Για την τελική επιλογή των αποχρώσεων θα πρέπει να πραγματοποιηθεί δειγματισμός και εφαρμογή εντός του εκθεσιακού χώρου σε υλικά όμοια με αυτά των κατασκευών. Α.10 ΣΥΣΤΗΜΑΤΑ ΦΩΤΙΣΜΟΥ Ως τμήμα του Μουσειογραφικού σχεδιασμού πραγματοποιείται και η μελέτη φωτισμού σε επίπεδο βασικών αρχών και γενικής περιγραφής του επιθυμητού αποτελέσματος και προσδιορισμό των προτεινόμενων συστημάτων φωτισμού. Πρόκειται για απαραίτητο στοιχείο του σχεδιασμού, καθώς η συνολική διαμόρφωση του εκθεσιακού περιβάλλοντος επηρεάζεται άμεσα και συνδιαμορφώνεται από το σχεδιασμό φωτισμού. Α.10.1 Δεδομένα στοιχεία του χώρου Στο πλαίσιο υλοποίησης του Μουσειογραφικού Προγραμματισμού λήφθηκαν υπόψη και στοιχεία που αφορούν στο φωτισμό των εκθεσιακών χώρων, όπως - ο παράγοντας του εξωτερικού φυσικού φωτός και η δυνατότητα ελέγχου του, - το ύψος και γενικότερα το εύρος των χώρων - ο βαθμός παρέμβασης στο κτήριο κατά την εγκατάσταση των συστημάτων φωτισμού - η μορφή των οροφών ως θέση του κύριου εξωτερικού φωτισμού της έκθεσης - τα υφιστάμενα συστήματα φωτισμού και το ενδεχόμενο διατήρησης μέρους αυτών, κα Καταγράφονται λοιπόν τα ακόλουθα χαρακτηριστικά που αφορούν τόσο στον ίδιο τον εκθεσιακό χώρο όσο και στη συλλογή: Φυσικός φωτισμός. Στο σύνολο των χώρων δύναται να υπάρξει φυσικός φωτισμός, ο οποίος φυσικά αποτελεί μεταβλητή παράμετρο κατά τη διάρκεια της ημέρας αλλά και του έτους. Απαιτείται κατάλληλος χειρισμός που να συνάδει με το μουσειολογικό σενάριο και τον μουσειογραφικό σχεδιασμό και να αντιμετωπίζει θέματα μεταβολής επιπέδου φωτισμού, επιβλαβούς ηλιακής ακτινοβολίας για τα εκθέματα, ενδεχόμενη θάμβωση, μέθοδος αποκλεισμού φωτός, κτλ Ηλεκτρολογική εγκατάσταση. Ως δεδομένη ηλεκτρολογική εγκατάσταση προς αξιοποίηση εντός του εκθεσιακού χώρου, λαμβάνεται η αναρτημένη από την οροφή σχεδόν κάθε χώρου, ροηφόρου ράγας, για προσαρμογή κατάλληλων φωτιστικών σωμάτων τύπου προβολέα 45

46 ράγας, ο οποίος μπορεί να έχει σταθερή μορφή αλλά ποικίλα τεχνικά χαρακτηριστικά. Η εγκατεστημένη ράγα είναι μονοφασική, ενώ στις περιπτώσεις ορθογωνικής διάταξης - σύνδεσης τεμαχίων ράγας, υπάρχει μία παροχή για κάθε πλευρά. Επιπλέον, παράλληλα στη ράγα, υφίσταται αναρτημένο από την οροφή, προφίλ αλουμινού με συνοδευτικές εγκαταστάσεις το οποίο δύναται να χρησιμοποιηθεί για κρυφό φωτισμό με κατεύθυνση στις οροφές. Ωστόσο επισημαίνεται ότι πρακτικά ο κρυφός αυτός φωτισμός ενδέχεται να μην εξυπηρετεί ως φωτισμός ανάδειξης λόγω του πλήθους των συρμάτων ανάρτησης και των καλωδιώσεων που κατεβαίνουν από τις οροφές. Φωτοευαίσθητα υλικά. Η πλειοψηφία των επιφανειών του κτίσματος και κατ' επέκταση των εκθεσιακών χώρων καλύπτονται από ζωγραφικό διάκοσμο, πρόσφατα αποκατεστημένο. Ο διάκοσμος αυτός χρίζει σχετικών συνθηκών διατήρησης. Συνεπώς, ο φωτισμός του χώρου θα πρέπει αν αποκλείει της επιβλαβή υπέρυθρη ακτινοβολία. Όμοιες προδιαγραφές φωτισμού απαιτούν και ευαίσθητα εκθέματα όπως τα ενδύματα, τα ζωγραφικά έργα τέχνης, οι φωτογραφίες, τα χάρτινα αντικείμενα κ.α. Κατά τη σύνταξη της Μουσειογραφικής Μελέτης σχεδιάστηκαν και οι επιθυμητές επιλύσεις του εκθεσιακού φωτισμού. Ο ζητούμενος εκθεσιακός φωτισμός διαχωρίζεται σε τέσσερεις κατηγορίες: α. Φωτισμός εντός προθηκών. β. Φωτισμός ενσωματωμένος σε λοιπές μουσειακές κατασκευές. γ. Φωτισμός μέσω ελεύθερων φωτιστικών σωμάτων, εκτός προθηκών και λοιπών μουσειακών κατασκευών. δ. Συνοδευτικός σκηνογραφικός φωτισμός. ε. Φωτισμός ανάδειξης εσωτερικού διάκοσμου. Α Βασικές αρχές φωτισμού Βασικές αρχές κατά την επιλογή του εκθεσιακού φωτισμού είναι: 1. Η επιθυμητή και επαρκής στάθμη φωτισμού για την εύρυθμη λειτουργία του εκθεσιακού χώρου. 2. Η συσχέτιση του ύφους του μουσειολογικού και του μουσειογραφικού σχεδιασμού με το είδος και την ποιότητα του φωτός 3. Η χρήση των φωτεινών πηγών για την ανάδειξη των εκθεμάτων 46

47 4. Η χρήση των φωτεινών πηγών για την ανάδειξη του κτιρίου 5. Η χρήση των φωτεινών πηγών για την επισήμανση κύριων εκθεσιακών θέσεων 6. Η χρήση φωτεινών πηγών συνοδευτικά για τη διαμόρφωση του περιβάλλοντος 7. Η εναλλαγή και ο συνδυασμός των μεθόδων φωτισμού για την εναλλαγή του εκθεσιακού περιβάλλοντος 8. Η δυνατότητα προσαρμογής των μεθόδων φωτισμού και η ευελιξία των συστημάτων φωτισμού για τη βέλτιστη εφαρμογή της μελέτης φωτισμού κατά την υλοποίηση της έκθεσης 9. Η άριστη ποιότητα κατασκευής των συστημάτων φωτισμού 10. Η μειωμένη κατανάλωση ενέργειας και η μεγιστοποίηση του χρόνου ζωής των συστημάτων φωτισμού με τη λιγότερη δυνατή ανάγκη συντήρησης. Ο συνδυασμός των παραπάνω χαρακτηριστικών οδηγεί σε επιλογές εξειδικευμένες για μουσειακή χρήση, όπως - η χρήση λαμπτήρων και λοιπών μορφών εφαρμογής της τεχνολογίας LED, - η επιλογή φωτιστικών σωμάτων τύπου προβολέα (spot) ράγας οροφής με δυνατότητα προσαρμογής ποικίλων εξαρτημάτων διαμόρφωσης της δέσμης και της ποιότητας του φωτός και - η εγκατάσταση ροοστατών στο σύνολο των φωτεινών πηγών για απόλυτο έλεγχο της στάθμης φωτισμού κατά την εγκατάσταση και υλοποίηση της μελέτης. Αναλυτικότερα περιγράφονται παρακάτω τα επιλεγμένα συστήματα φωτισμού για κάθε μία από τις ομάδες εκθεσιακού φωτισμού που αναφέρθηκαν αρχικά. Α.10.3 Προτεινόμενα συστήματα φωτισμού ακόλουθα: Ως συστήματα φωτισμού του εκθεσιακού χώρου και των εκθεμάτων προτείνονται τα 1. Φ.ΡΡ Φωτισμός μέσω προβολέων ροηφόρου ράγας. Χρησιμοποίηση της υφιστάμενης εγκατάστασης μονοφασικής ροηφόρου ράγας, η οποία βρίσκεται αναρτημένη από τις οροφές όλων των εκθεσιακών χώρων, εκτός των διαδρόμων του ισογείου. Προτείνεται η χρήση λαμπτήρων τεχνολογίας LED ώστε να εξασφαλίζεται υψηλή ποιότητα, έλλειψη υπέρυθρης ακτινοβολίας, εξοικονόμηση ενέργειας και μειωμένη ανάγκη συντήρησης και αντικατάστασης. Διαχωρισμός των προβολέων σε τρεις κατηγορίες αναφορικά με τη δέσμη φωτός: 47

48 Φ.ΠΡ1, με στενή δέσμη (15 ο περίπου) Φ.ΠΡ2, με μέση δέσμη (24 ο περίπου) Φ.ΠΡ3, με ευρεία δέσμη (60 ο περίπου) 2. Φ.ΤΛ1 Φωτισμός οροφών μέσω ταινίας LED. Χρησιμοποίηση της υφιστάμενης εγκατάστασης του αναρτημένου από την οροφή προφίλ αλουμινίου, για την τοποθέτηση ταινίας LED και φωτισμό των οροφών. Ο κρυφός αυτός φωτισμός εξυπηρετεί αφενός στην προβολή των οροφογραφιών, αφετέρου στην ανάπτυξη ενός βασικού επιπέδου διάχυτου φωτισμού, μέσω αντανάκλασης, στις αίθουσες του εκθεσιακού χ;vρου. Χρήση ταινίας LED warm white. 3. Φ.ΤΛ2 Φωτισμός από ταινία LED ενσωματωμένος σε μουσειακές κατασκευές πλην των προθηκών. α. Εγκατάσταση γραμμικού φωτισμού ταινίας LED στους αρμούς των εκθεσιακών κατασκευών με τα δομικά στοιχεία του κτιρίου (κατακόρυφοι τοίχοι και δάπεδο). Δημιουργία κρυφού φωτισμού. Ο κρυφός αυτός φωτισμός εξυπηρετεί αφενός στην προβολή της ζωγραφικής διακόσμησης, αφετέρου στην επισήμανση των ορίων των κατασκευών. Χρήση ταινίας LED warm white εντός profile αλουμινίου. β. Χρήση ταινίας LED εντός profile αλουμινίου στις αυτόφωτες κατασκευές ΕΚ01, ΕΚ06 και ΓΚ1 για τη διαμόρφωση εσωτερικού φωτισμού επιφανειών plexiglas. Χρήση ταινίας LED warm white. γ. Χρήση ταινίας LED εντός ασύμμετρου profile αλουμινίου στην κατασκευή ΕΚ07. Δημιουργία διάχυτου φωτισμού χαμηλής στάθμης στα ελεύθερα εκθέματα. 4. Φ.ΤΛ3. RGB Φωτισμός από ταινία LED με δυνατότητα εναλλαγής χρώματος, RGB. Εγκατάσταση γραμμικού φωτισμού ταινίας LED RGB στους αρμούς συγκεκριμένων εκθεσιακών κατασκευών με τα δομικά στοιχεία του κτιρίου (κατακόρυφοι τοίχοι και δάπεδο). Εφαρμογή κρυφού φωτισμού χρώματος γαλάζιου στο πλαίσιο της σκηνογραφικής διαμόρφωσης της ενότητας. 5. Φ.ΤΛ4 Φωτισμός με ταινία LED εντός προθηκών. 48

49 α. Εγκατάσταση γραμμικού φωτισμού ταινίας LED σε ασύμμετρο profile στο πίσω μέρος των προθηκών τύπου 4.Χρήση ταινίας LED warm white. β. Διαμόρφωση εσωτερικά φωτιζόμενης οροφής με χρήση ταινίας LED σε προφίλ αλουμινίου στην προθήκη τύπου 6. Χρήση ταινίας LED warm white. 6. Φ.ΣΠ1 Χωνευτά spot οροφής εντός προθηκών. Χρήση μικρών spot LED για το φωτισμό του εσωτερικού προθηκών τύπου 2, 3 και 6, μέσω ζώνης φωτισμού στην οροφή. 7. Φ.ΣΠ2 Spot βάσης εντός προθηκών. Χρήση μικρών spot LED για το φωτισμό του εσωτερικού προθηκών τύπου 2, ενσωματωμένα στην επιφάνεια έκθεσης με κατεύθυνση προς τα πάνω. 8. Φ.ΣΠ3 Μικρά Spot LED για χρήση σε ειδικές θέσεις. α. Τοποθέτηση σε αφανείς θέσεις για τη δημιουργία φωτεινών δεσμών, όπως στη σκηνογραφική διάταξη της ενότητας 1, χώρος Ι.03, στα καλυμμένα έπιπλα του χώρου Ι.07 και στην κατασκευή της ανοιχτής αποθήκευσης Ι.10-ΕΚ07. β. Τοποθέτηση σε αφανείς θέσεις για τη δημιουργία σκιών εκθεμάτων, όπως στη θέση της τραπεζαρίας του χώρου Ι.07, με τοποθέτηση των spot στο επίπεδο του πορσελάνινου σερβίτσιου και εμφάνιση της σκιάς του στον παρακείμενο τοίχο, και δημιουργία του περιγράμματος των γυναικείων μορφών πάνω στο παραβάν του χώρου Ο Φ.ΣΠ4 Spot με βραχίονα. Χρήση μικρών spot LED με βραχίονα για τον φωτισμό εκθεσιακών κατασκευών τύπου ΓΚ02, οι οποίες δεν είναι δυνατόν να φωτιστούν μέσω προβολέα ράγας καθώς ο χώρος στον οποίο βρίσκονται δεν διαθέτει φωτισμό οροφής ροηφόρου ράγας. ΠΙΝΑΚΑΣ ΣΥΣΤΗΜΑΤΩΝ ΦΩΤΙΣΜΟΥ (Φ) (Εκτιμώμενες ποσότητες) Α/Α Κωδικός Περιγραφή Ποσότητα 1. Φ.ΡΡ.ΠΡ01 Προβολέας ράγας, LED, 15 ο 10 τμχ. 49

50 2. Φ.ΡΡ.ΠΡ02 Προβολέας ράγας, LED, 24 ο 45 τμχ. 3. Φ.ΡΡ.ΠΡ03 Προβολέας ράγας, LED, 60 ο 35 τμχ. 4. Φ.ΤΛ1 Ταινία LED, προς οροφές 90 μ. 5. Φ.ΤΛ2 Ταινία LED, ενσωματωμένη σε μουσειακές κατασκευές 100 μ. 6. Φ.ΤΛ3.RGB Ταινία LED,RGB 10 μ. 7. Φ.ΤΛ4 Ταινία LED, εντός προθηκών 100 μ. 9. Φ.ΣΠ1 Χωνευτά spot LED οροφής εντός προθηκών 25 τμχ. 10. Φ.ΣΠ2 Spot LED βάσης εντός προθηκών 8 τμχ. 11. Φ.ΣΠ3 Μικρά Spot LED για χρήση σε ειδικές θέσεις 20 τμχ. 12. Φ.ΣΠ4 Μικρά Spot LED με βραχίονα 5 τμχ. 50

51 Β. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΟΥΣΕΙΑΚΩΝ ΚΑΤΑΣΚΕΥΩΝ Β.1 ΠΡΟΘΗΚΕΣ Β.1.1 Κρύσταλλα Χρήση κρυστάλλων triplex συνολικού πάχους 8 ή 10mm ανάλογα με τον τύπο προθήκης, υπέρλευκων (extra white clear), πολυστρωματικών (laminated), ρονταρισμένων στις ακμές, με διπλή εσωτερική μεμβράνη PVB συνολικού πάχους 0.76mm, με φίλτρο προστασίας από την UV-ακτινοβολία, με ειδική αντιανακλαστική επίστρωση (antireflex), με μεταλλικά οξείδια, άριστης ποιότητας, η οποία δεν θα επηρεάζει καθόλου τη διαύγειά τους, θα αποφεύγεται εντελώς ο αντικαθρεπτισμός και το διπλό είδωλο και θα διατηρείται απόλυτη ευκρίνεια χωρίς να αλλοιώνονται καθόλου τα χρώματα των εκθεμάτων. Οι ελάχιστες αποδεκτές τιμές δεικτών είναι: LT διαπερατότητας φωτός των κρυστάλλων θα είναι μεγαλύτερο ή ίσο του 96%, ο δείκτης ανακλαστικότητας (LRe 1,7%), και ο αποκλεισμός της UV ακτινοβολίας σε ποσοστό (UV stop 99%). Οι ενώσεις των γυάλινων επιφανειών θα είναι σε ορθή γωνία. Η συγκόλληση θα γίνει με κόλλες διαφανείς και χημικά ουδέτερες, με τρόπο ώστε να μην διακρίνονται καθόλου υπολείμματα κόλλας και άλλες ατέλειες. Οι ακμές όλων των γυαλιών θα πρέπει να είναι ειδικά διαμορφωμένες και ρονταρισμένες ώστε επίσης να μην διακρίνονται ατέλειες. Όλες οι γυάλινες επιφάνειες θα στερεώνονται στη δομή των προθηκών από το εσωτερικό με τη βοήθεια μεταλλικών στοιχείων που συγκολλούνται με εφαρμογή δομικής σιλικόνης και με τρόπο, ώστε οι συγκολλήσεις να είναι αφανείς, χωρίς ατέλειες και υπολείμματα. Οι μηχανισμοί ανοίγματος, συγκράτησης και κλειδώματος των ανοιγόμενων γυάλινων μερών των προθηκών προβλέπεται να μην είναι ορατοί και να ενσωματώνονται στα πλήρη στοιχεία της κατασκευής των προθηκών, όπως είναι η βάση ή το πάνω και κάτω μέρος των προθηκών με τρόπο τέτοιο, ώστε η κατασκευή των προθηκών συνολικά να είναι άρτια αισθητικά και λειτουργικά. Εφαρμογή βαφής οπίσθιας επιφάνειας (Backpaint) του κρυστάλλου για απόκρυψη του μηχανισμού ανοίγματος σε συγκεκριμένα είδη προθηκών. 51

52 Επισήμανση: Στα σχέδια των μουσειακών κατασκευών η ζώνη βαφής οπίσθιας επιφάνειας είναι ενδεικτική και αντιστοιχεί στο ύψος του μηχανισμού ανοίγματος. Β.1.2 Μηχανισμός ανοίγματος Ο μηχανισμός ανοίγματος των προθηκών ενσωματώνεται σε τμήμα της προθήκης που τον καθιστά μη ορατό. Κατασκευάζεται από αρίστης ποιότητας χαλυβδοελάσματα και μηχανικά έμβολα κατά περίπτωση. Παρέχεται η δυνατότητα πλήρους ανοίγματος για πρόσβαση στο σύνολο της προθήκης, με άνοιγμα σε κατακόρυφο επίπεδο, ολίσθηση και ανάκλιση κατά περίπτωση ανάλογα με το είδος των προθηκών. Τα συστήματα ανοίγματος θα πρέπει να είναι αντικραδασμικά, πιστοποιημένα και εν γένει εργονομικά λαμβάνοντας υπόψη τις ακόλουθες επιμέρους παραμέτρους και απαιτήσεις λειτουργίας: Οι προθήκες ασφαλίζουν με μηχανικό σύστημα ασφαλείας και stop σταθεροποίησης για το άνοιγμα ή/και το κλείσιμο του κινητού τμήματος, με τρόπο που εξασφαλίζεται η στεγανότητα του εκθεσιακού χώρου της. α) Ευκολία χρήσης εκ μέρους του προσωπικού του μουσείου Οι προθήκες δύναται να ανοίγουν από έναν μόνο χειριστή, χωρίς πρόσθετη καταπόνηση της κατασκευής, με τη χρήση μηχανισμού (pull & out) και όχι διαφόρων τύπων αποσπώμενα εξαρτήματα. Όλοι οι μηχανισμοί των ανοιγόμενων τμημάτων της προθήκης θα εξασφαλίζουν πρόσβαση σε όλο τον εκθεσιακό χώρο και θα ανοίγουν τουλάχιστον υπό γωνία 90 ο, εκτός από όπου ορίζεται διαφορετικά στα σχέδια και τις τεχνικές προδιαγραφές. Οι μηχανισμοί ανοίγματος και το ανοιγόμενο τμήμα που αυτοί φέρουν θα είναι ικανοί να λειτουργούν χωρίς παραμορφώσεις κατά την επαναλαμβανόμενη χρήση τους, στοιχείο το οποίο να προκύπτει από τη σχετική πιστοποίηση (φέρουσα ικανότητα μηχανισμού/αριθμό ανοιγμάτων). β) Ασφάλεια χρήσης Όλα τα συστήματα ανοίγματος των κινητών τμημάτων της προθήκης πρέπει να είναι σε θέση να υποστηρίζουν το ίδιον βάρος ή και μεγαλύτερο, όπως αυτό ορίζεται ειδικά και κατά περίπτωση, όταν βρίσκονται σε ανοικτή θέση. Η προθήκη μέσω αντίβαρων ή σημειακών πακτώσεων δεν θα επιτρέπει την ανατροπή της κατά τη διαδικασία ανοίγματός του με οποιοδήποτε τρόπο ανοιγόμενου τμήματος αυτής. 52

53 Τα ανοιγόμενα τμήματα θα έχουν μηχανισμό, μη ορατό στον επισκέπτη, επαρκούς φέρουσας ικανότητας ώστε να τα σταθεροποιεί σε συγκεκριμένη θέση, προκειμένου το εσωτερικό του τεχνικού χώρου να είναι επισκέψιμο και ασφαλές για την εκτέλεση εργασιών. Όλα τα συστήματα-μηχανισμοί ανοίγματος σκοπό έχουν να συμβάλουν ουσιαστικά στην αποτελεσματική σφράγιση του εκθεσιακού χώρου της προθήκης από την εισροή αιωρούμενων σωματιδίων και εξωτερικού αέρα. Επίσης, θα είναι είτε 100% μη ορατοί, είτε σε εξαιρετικές περιπτώσεις ελάχιστα ορατοί (αφορά κυρίως τις προθήκες με γυάλινη οροφή). Β.1.3 Ασφάλιση προθηκών Ερμητικό κλείσιμο των προθηκών, με μηχανισμό ασφάλισης τοποθετημένο σε αφανές αλλά εύκολα προσβάσιμο σημείο. Χρήση αφανούς κλειδαριάς κυλινδρικού τύπου, 11 δίσκων ή άλλου ανώτερου βαθμού ασφαλείας. Ομαδοποίηση και ομογενοποίηση των κλειδιών ανά εκθεσιακή ενότητα, σύμφωνα με την εύρυθμη λειτουργία του χώρου. Τοποθέτηση μαγνητικών επαφών συμβατών με το σύστημα ασφάλειας του μουσείου, το οποίο σε κάθε περίπτωση θα είναι διασυνδεδεμένο με το κέντρο ελέγχου του Υ.ΠΟ.ΠΑΙ.Θ. (ΚΕΛΕΣ), ώστε να υπάρχει επιβεβαίωση ή ενημέρωση ότι η προθήκη έχει ασφαλίσει, πληροφορία η οποία έκτος του να σημαίνεται ηχητικά (alarm) θα έχει τη δυνατότητα να οπτικοποιείται σε monitor στο κέντρο ελέγχου του μουσείου (control room) ή σε άλλο τερματικό στην έδρα της Υπηρεσίας. Β.2 ΜΕΤΑΛΛΙΚΕΣ ΔΟΜΕΣ ΚΑΤΑΣΚΕΥΩΝ Οι μεταλλικοί σκελετοί των προθηκών και των εκθεσιακών κατασκευών θα είναι από μέταλλο αρίστης ποιότητας, κατασκευασμένο από χαλυβδοελάσματα, επεξεργασμένα (βαμμένα) είτε με ηλεκτροστατική βαφή, μη επιβλαβή για τα εκθέματα. Η συναρμολόγηση, όπου υπάρχει συγκόλληση, θα πρέπει να είναι άριστη και να αποφεύγεται η παραμόρφωση του σκελετού (κάμψη). Θα χρησιμοποιηθεί, σύμφωνα με τα ακόλουθα αποδεκτά πρότυπα αναγωγής, χάλυβας τύπου S235JR, σύμφωνα με ΕΝ και ή St 37-2, σύμφωνα με DIN 17100/1017-1, αρίστης ποιότητας, συγκολλήσιμος, με άψογες συγκολλήσεις χωρίς υπολείμματα και ατέλειες, κατάλληλα επεξεργασμένος ούτως ώστε να φέρει ηλεκτροστατική βαφή σε χρώμα και υφή όμοια με αυτά των υπόλοιπων στοιχείων των προθηκών και των εκθεσιακών κατασκευών, η οποία σε κάθε περίπτωση θα καθοριστεί έπειτα από δειγματισμό. 53

54 Όλα τα μεταλλικά στοιχεία των προθηκών και των εκθεσιακών κατασκευών εν γένει, αλλά και των επιμέρους εξαρτημάτων που ενσωματώνονται στα παραπάνω θα πρέπει να είναι υψηλών αντοχών, ανθεκτικά έναντι της διάβρωσης και επιβάλλεται να έχει προηγηθεί αντισκωριακή επεξεργασία τους. Τα στηρίγματα όπου απαιτηθούν, καθώς και τα εξαρτήματα σύνδεσης των κατασκευών (βίδες, ροδέλες, παξιμάδια, αποστάτες κ.ά.) θα είναι αποκλειστικά ανοξείδωτα. Όπου κρίνεται απαραίτητο και η πάκτωση είναι αναπόφευκτη, τα στηρίγματα στο δάπεδο ή στις τοιχοποιίες του εκθεσιακού χώρου (κέλυφος), καθώς και τα εξαρτήματα σύνδεσης των κατασκευών (βίδες, ροδέλες, παξιμάδια, καβίλιες, κ.ά) θα είναι από ανοξείδωτο υλικό, με χημικά αγκυρια με δυνατότητα στερέωσης χωρίς μηχανική εκτόνωση, άοσμα, και μη τοξικά. Σε κάθε περίπτωση για το αλφάδιασμα των κατασκευών προθηκών σε όλες τις κατασκευές θα χρησιμοποιηθούν ρεγουλατόροι βαρέως τύπου ικανοί να φέρουν το βάρος της κατασκευής/προθήκης και πλέον του ίδιου βάρους αυτής σε ποσοστό 20%. Οι διάφορες συνδέσεις συναρμογής των προθηκών με υφιστάμενες κτιριακές ή/και άλλες εκθεσιακές κατασκευές θα πρέπει να γίνουν με αγκυρια, κοχλίες και άλλα εξαρτήματα, ανοξείδωτα, καλαίσθητα και μεγάλης αντοχής. Θα πρέπει εν γένει να αποφεύγονται ή να περιορίζονται στις ελάχιστες απαραίτητες οι συγκολλήσεις μετάλλων και κυρίως να αποφεύγεται να γίνονται επιτόπου εντός του εκθεσιακού χώρου. Β.3 ΚΑΤΑΣΚΕΥΕΣ ΞΥΛΕΙΑΣ Οι ξυλοκατασκευές, είτε στο εσωτερικό των προθηκών είτε στον εκθεσιακό χώρο (ξυλεπενδύσεις, βάσεις, κτλ) θα γίνει με χρήση ξυλείας ZF-MDF πάχους 10mm και 16mm αντίστοιχα, ανάλογα με την κατασκευή. Αποκλείεται η χρήση απλής μοριοσανίδας MDF. Η ξυλεία MDF θα είναι σύμφωνη με το Ευρωπαϊκό πρότυπο ΕΝ 120 χωρίς πρόσθετη φορμαλδεΰδη (κατηγορία ZF). H περιεκτικότητα σε φορμαλδεΰδη θα είναι μικρότερη ή ίση του ( 1.0mg/ 100g), δηλ. ίση ή μικρότερη με την περιεκτικότητα που περιλαμβάνεται στο φυσικό ξύλο. Άριστη κατεργασία και λείανση όλων των επιφανειών. Ενώσεις των μοριοσανίδων με φάλτσα κοπή 45, χωρίς βίδες και καρφιά, με αποδεκτές τις αφανείς καβύλιες, και απαραίτητο συγκολλητικό μέσο, ψυχράς συγκόλλησης, σύμφωνα με τα πρότυπα EN 204 D3 Water Resistance Requirements DIN Heat Resistance: Watt > 91 N/mm2. Οι κατακόρυφες και οριζόντιες επιφάνειες των κατασκευών θα σχηματίζουν αυστηρά, γωνία 90 ο, εκτός και αν ο σχεδιασμός της κατασκευής υποδεικνύεται διαφορετικός. 54

55 Στις επιφάνειες εμφανούς ξυλείας χρησιμοποιείται ξυλεία δρυός ξηρασμένη και πλανισμένη και καπλαμάς δρυός. Τελική εφαρμογή 2 στρώσεων βερνικιού 2 συστατικών, ματ υφής. Β.4 ΣΥΝΔΕΣΕΙΣ ΣΥΝΑΡΜΟΓΕΣ - ΣΥΓΚΟΛΛΗΣΕΙΣ Όλες οι συνδέσεις, συναρμογές και συγκολλήσεις θα είναι άψογες. Όλα τα υλικά συναρμογής των γυάλινων μερών καθώς και τα υλικά των μηχανισμών ανοίγματος, σφράγισης και κλειδώματος αυτών, θα είναι χημικά αδρανή και οι μέθοδοι/υλικά συναρμογής θα εξασφαλίζουν υψηλή αντοχή των συνδεδεμένων μελών και ενώσεων, θα προστατεύονται έναντι της οξείδωσης και της διάβρωσης εν γένει, και θα φέρουν τις σχετικές πιστοποιήσεις. Ειδικότερα, τα παρεμβύσματα καθώς και όλα τα υλικά που θα χρησιμοποιηθούν περιμετρικά των ανοιγόμενων μερών των προθηκών θα είναι αφανή, χρωματικά και διαστασιολογικά ενταγμένα στα γυάλινα μέρη της κατασκευής, ώστε να μην διακρίνονται, χημικά ουδέτερα, υψηλών αντοχών στο χρόνο και στη συνεχή χρήση, μη αυτοκόλλητα και θα φέρουν τις σχετικές πιστοποιήσεις. Ιδιαίτερη μέριμνα δίνεται στην προσαρμογή του γυαλιού με τους μηχανισμούς ανοίγματος και στην προσαρμογή διαφορετικών τεμαχίων γυαλιού. Ιδιαίτερα στις περιπτώσεις μεγάλων επιτοίχιων προθηκών, όπου διατάσσονται κρυστάλλινα μέρη εν σειρά, αυτά θα είναι απόλυτα ευθυγραμμισμένα μεταξύ τους, το πάχος των γυαλιών θα είναι ενιαίο και οι μεταξύ τους συναρμογές με υλικά ή/και εξαρτήματα θα είναι αφανείς ώστε, για το σύνολο των κρυστάλλινων όψεων αυτών των προθηκών, να δίνεται η εντύπωση συνεχούς κρυστάλλινης επιφάνειας. Χρήση στεγανωτικών μονωτικών υλικών δύο συστατικών, ελαστικών, αδιαφανών και χημικά ουδέτερων, με πολύ καλές ιδιότητες συγκόλλησης χωρίς να παρουσιάζουν τριχοειδείς γραμμώσεις και κατασκευασμένα κατά DIN Ε και DIN και DIN για την ελαστικότητά τους, ενώ κατά DIN για την ρευστότητά τους. Η συγκόλληση κρύσταλλο με κρύσταλλο θα γίνει με κόλλες διαφανείς και χημικά ουδέτερες, με τρόπο ώστε να μην διακρίνονται καθόλου υπολείμματα κόλλας και άλλες ατέλειες. Σε εξαιρετικές περιπτώσεις και κατ ανάγκη η συγκόλληση των κρυστάλλων δύναται να υλοποιηθεί επιτόπου, εντός του εκθεσιακού χώρου και μόνο εν απουσία των εκθεμάτων, με θερμοκόλληση (UV) με δομική σιλικόνη διάφανη και ουδέτερη ή με άλλη εφαρμογή υλικού, που ως προς τα προαναφερθέντα θα προκύπτει ισοδύναμη και σύμφωνα με τα ανωτέρω πρότυπα συναρμογής κρυστάλλων με αντίστοιχα μονωτικά. Όλα τα ανωτέρω τεκμηριώνονται αποκλειστικά μέσω πιστοποίησης των υλικών, αλλά και της τεχνικής συναρμογής τους. 55

56 Ιδιαίτερη προσοχή θα δοθεί στη συναρμογή διαφορετικών τεμαχίων γυαλιού, ώστε να δίνεται η εντύπωση συνεχούς κρυστάλλινης επιφάνειας. Οι προσαρμογές μεταξύ των σταθερών και ανοιγόμενων τεμαχίων γυαλιού θα πρέπει να είναι τέλειες, πλήρως στεγανωμένες με ειδικά διαφανή μονωτικά υλικά. Τα στεγανωτικά υλικά θα πρέπει να είναι εξαιρετικά ελαστικά, διαφανή και χημικά ουδέτερα με άριστες ιδιότητες συγκόλλησης χωρίς να παρουσιάζονται τριχοειδείς γραμμώσεις. Η συγκόλληση κρύσταλλο με μέταλλο θα γίνει σύμφωνα με τα πρότυπα DIN Density 1,25kg/l, DIN Shrinkage 1%, DIN Shore A hardness 35, DIN Tensile Strength 3N/mm2, DIN 5304 Elongation at Break >500%, DIN Tear Strength 4,5 N/mm, EN 1465 Tensile shear strength fir a 4mm applied thickness 1N/mm2, DIN Glass transition temperature 45 ο C. Η συγκόλληση ξύλο με ξύλο θα γίνει με συγκολλητικό μέσο μέσω ψυχράς συγκόλλησης, σύμφωνα με τα πρότυπα ΕΝ 204 D3 Water Resistance Requirement DIN Heat Resistance Watt >91 N/mm2 ή άλλου ισοδύναμου και επιπροσθέτως (όπου κρίνεται σκόπιμο) με αφανείς καβίλιες. Οι κατακόρυφες και οριζόντιες επιφάνειες των κατασκευών θα σχηματίζουν αυστηρά γωνία 90 μοιρών, εκτός εάν ορίζεται διαφορετικά στα σχέδια της μελέτης. Η συγκόλληση μέταλλο με μέταλλο θα γίνει με τη μέθοδο συγκόλλησης TIG. Οι συγκολλήσεις στο σύνολό τους θα πρέπει να είναι άψογες. Συνδέσεις συναρμογής των προθηκών με υφιστάμενες κτιριακές κι άλλες μουσειακές κατασκευές θα πραγματοποιηθεί με αγκύρια, κοχλίες και λοιπά εξαρτήματα, ανοξείδωτα, καλαίσθητα και μεγάλης αντοχής. Β.5 ΣΤΗΡΙΞΕΙΣ ΜΟΥΣΕΙΑΚΩΝ ΚΑΤΑΣΚΕΥΩΝ Η στήριξη των προθηκών θα γίνεται με τρόπο ώστε να εξασφαλίζεται η στατική τους επάρκεια έναντι ανατροπής και εν γένει σε κάθε δυναμική φόρτιση (πχ. σεισμός), πρωτίστως με αντίβαρα τοποθετημένα στη βάση της προθήκης και μόνο όπου κριθεί απαραίτητο με πάκτωση σε κάποιο εκ των δομικών φερόντων στοιχείων του κελύφους του κτιρίου και με τρόπο τέτοιο όπου θα επιβεβαιώνεται ότι δεν αλλοιώνονται τα αρχιτεκτονικά στοιχεία του κτιρίου (πχ. λίθινα στοιχεία, κορνίζες κ.ά.) Η φέρουσα ικανότητα της βάσης και η διαστασιολόγηση των επιμέρους τμημάτων των ενισχυμένων σκελετών και των μεταλλικών βάσεων θα προκύψει σύμφωνα με τα βάρη και τα λοιπά στοιχεία που περιγράφονται στο παράρτημα των σχεδίων, αλλά και σύμφωνα με το 56

57 ίδιον βάρος της κατασκευής. Η γενική δομή των εκθεσιακών κατασκευών θα είναι ικανή να φέρει τα προβλεπόμενα φορτία των εκθεμάτων, το ίδιον βάρος τους, ενώ θα εξασφαλίζεται έναντι ανατροπής και εν γένει κάθε δυναμικής φόρτισης. Σχετικά με τη στήριξη εκθεμάτων με χρήση εξαρτημάτων ανοξείδωτου χάλυβα, ο χάλυβας θα είναι άριστης ποιότητας. Χρήση ανοξείδωτων κοχλιών alen σε φρέζα όπου απαιτούνται εμφανείς ενώσεις. Ομοιόμορφες κολλήσεις όπου απαιτούνται. Επεξεργασία τελικής επιφάνειας για όψη ματ σατινέ με ειδική επίστρωση για αποφυγή αποτυπωμάτων. Χρήση αφανούς φύλλου μολύβδου στις επαφές μεταξύ χάλυβα και εκθεμάτων. Β.6 ΒΑΦΕΣ Η χημική σύσταση των βαφών προσδιορίζεται με κριτήρια: α) τη χημική αδράνεια, β) τον αποκλεισμό πτητικών οργανικών ρύπων, γ) τη μη υδατοδιαπερατότητα, δ) το μη πολυμερισμό με το χρόνο. Σε κάθε περίπτωση, η καταλληλότητα της βαφής αποδεικνύεται μόνο μέσω της σχετικής πιστοποίησης. Όλες οι ορατές μεταλλικές επιφάνειες των κατασκευών είναι επεξεργασμένες και επιχρωματισμένες με ηλεκτροστατική βαφή φούρνου, τύπου πούδρας ή άλλη ισοδύναμη, μη ανακλαστικής, που δεν αποβάλει χημικές ουσίες σε απόχρωση RAL και υφή ματ ή σατινέ. Η σκληρότητα της τελικής βαφής θα είναι σύμφωνη με τις προδιαγραφές DIN 53153, η αντοχή σε νερό σύμφωνη με ISO 1521/1971 και η αντοχή και η διάβρωση σύμφωνη με ASTMB Η υφή και η απόχρωση θα καθοριστούν μετά από δειγματισμό σε όμοιο υλικό. Εφαρμογή δύο (2) στρώσεων ασταριού στο σύνολο των μεταλλικών μερών τα οποία δεν υπόκεινται σε επεξεργασία ηλεκτροστατικής βαφής. Βαφή των εσωτερικών ξύλινων επενδύσεων και των εσωτερικών των βάθρων εντός των προθηκών με υδροδιαλυτές βαφές, χωρίς διαλυτικά, με καλή πρόσφυση και υψηλή καλυπτικότητα. Με βάση τα πυριτικά άλατα θα είναι σύμφωνες με το πρότυπο DΙΝ 18363, και σχετικά με τη δυνατότητα πλύσης κατά DIN Οι ξύλινες επιφάνειες θα δεχτούν κατάλληλη επεξεργασία για τη διαμόρφωση της επιθυμητής πρόσφυσης σύμφωνα με τις συστάσεις και τα υλικά του κατασκευαστή της βαφής. Χρήση ελαστομερούς υλικού πλήρωσης των αρμών των συνεχόμενων επιφανειών ξυλείας ZF-MDF στις ενώσεις για αποφυγή ρηγματώσεων. Βαφή των εξωτερικών επενδύσεων MDF με βαφή λάκκας ματ υφής. Οι αποχρώσεις και οι υφές θα υποδειχθούν στο στάδιο της κατασκευής και θα επιλεγούν μετά από δείγματα σε όμοια υλικά με τις κατασκευές. 57

58 Οι βαφές, τα χρώματα, τα επιχρίσματα και τα λοιπά υλικά που θα χρησιμοποιηθούν και θα διαμορφώσουν τις ορατές επιφάνειες του εκθεσιακού χώρου θα είναι α ποιότητας και θα επιλεγούν στο στάδιο της υλοποίησης, σύμφωνα με τις προδιαγραφές και τις κατευθύνσεις που δίνονται στην Τεχνική Περιγραφή και μετά από δημιουργία δειγμάτων σε όμοιο υλικό. Β.7 ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ ΥΓΡΑΣΙΑΣ (ΣΕΥ) Ο έλεγχος της σχετικής υγρασίας στο εσωτερικό των προθηκών θα επιτευχθεί με παθητικό σύστημα (ΣΕΥ.π), καθώς τα υλικά των αντικειμένων που θα φιλοξενεί ο εκθεσιακός χώρος σε συνδυασμό με το σύστημα γενικού κλιματισμού που προβλέπεται να εγκατασταθεί θα διαμορφώνουν τις απαραίτητες συνθήκες καλής διατήρησης των εκθεμάτων. Τοποθέτηση υγροσκοπικού υλικού (ρυθμιστής υγρασίας) τύπου art sorb ή άλλου ισοδύναμου. Το υλικό τοποθετείται σε συγκεκριμένες θέσεις, όπως φαίνονται στα σχέδια της Μουσειογραφικής Μελέτης Τεύχος Β κατασκευαστικά σχέδια. Απαιτείται σχετικά εύκολη πρόσβαση στο υλικό ρύθμισης υγρασίας, ώστε να μπορεί να γίνεται ο έλεγχός του ανά τακτά διαστήματα και η αντίστοιχη ξήρανση ή ύγρανση του. 58

59 Β.8 ΕΞΟΠΛΙΣΜΟΣ ΠΟΛΥΜΕΣΙΚΩΝ ΕΦΑΡΜΟΓΩΝ (Ε.ΠΕ.) Ε.ΠΕ.01 Προβολικό μηχάνημα Περιγραφή Προβολικό μηχάνημα - Ψηφιακός προβολέας για αναπαραγωγή video ή ψηφιακής εφαρμογής. Προδιαγραφές Τεχνολογία DLP 1-Chip με δυνατότητα 3DDLPLink, για video 720p στα 120Hz Φακός zoom :1 Ναι Ανάλυση πάνελ 1080p WXGA (1280 x 800) Φωτεινότητα Lumens 3200 Λόγος Αντίθεσης 4000:1 Αναπαραγωγή video HDTV 720p, 1080i, 1080p Πλήθος λαμπών 1 Διάρκεια ζωής λάμπας 5000 Στάθμη θορύβου κατά τη λειτουργία 28 dba Θύρα ελέγχου RS-232 Ναι Μηχανισμός ανάρτησης. Ναι Πιστοποιητικό CE, ISO Συνοδευτικός εξοπλισμός Μηχανισμός ανάρτησης από την οροφή με χρήση συρματόσχοινων και επιφάνειας έδρασης του προβολέα. 59

60 Ε.ΠΕ.02 Συσκευή αναπαραγωγής ήχου Περιγραφή Ηχεία για επενεργούμενη αναπαραγωγή ήχου, μέσω ασύρματης σύνδεσης με συσκευή αναπαραγωγής ψηφιακών αρχείων. Προδιαγραφές Ισχύς 30W Κανάλια ήχου 2.1 Wireless Σύνδεση Πιστοποιητικό Ναι USB, Bluetooth, κα CE, ISO Όλα τα χαρακτηριστικά των προδιαγραφών είναι ενδεικτικά και μπορούν να αντικατασταθούν με άλλα ισοδύναμα ή ανώτερα και συμβατά μεταξύ τους και τον παρελκόμενο εξοπλισμό. Πριν την προμήθεια θα προηγηθεί δειγματισμός του εξοπλισμού 60

61 Ε.ΠΕ.03 Οθόνη αφής Περιγραφή Διαδραστική οθόνη 40" περίπου με πλαίσιο αφής πολλαπλών σημείων. Χρήση για διαδραστική εφαρμογή. Προδιαγραφές οθόνης Τεχνολογία LEDIPS ή άλλη ισοδύναμη Διαγώνια διάσταση οθόνης 40" Ανάλυση πάνελ 1920 x 1080 Φωτεινότητα > 500 cd Λόγος Αντίθεσης 1.300:1 Γωνία θέασης 178 /178 Είσοδος εικόνας HDMI ή Display Port Προδιαγραφές πλαισίου αφής Τεχνολογία Ρυθμός δειγματολειψίας LPU Cell Imaging 200 fps Ανάλυση πάνελ 1920 x 1080 Πλήθος σημείων ταυτόχρονης αφής 6 Δυνατότητα αναγνώρισης αντικειμένων Στερεά, δάκτυλα έως 1,5mm Συμβατότητα με λειτουργικά συστήματα Linux, Windows 7 ή 8 Τροφοδοσία ρεύματος Θύρα ελέγχου Ειδικό κρύσταλλο USB USB Εύκολης κύλησης κατά την αφή, με αντιανακλαστική κατεργασία Όλα τα χαρακτηριστικά των προδιαγραφών είναι ενδεικτικά και μπορούν να αντικατασταθούν με άλλα ισοδύναμα ή ανώτερα και συμβατά μεταξύ τους και τον παρελκόμενο εξοπλισμό 61

62 Ε.ΠΕ.04.1 Ηλεκτρονικός υπολογιστής Περιγραφή Ηλεκτρονικός υπολογιστής για σύνδεση με προβολικό μηχάνημα και αναπαραγωγή εικόνας και ήχου. Προδιαγραφές Επεξεργαστής Λειτουργικό σύστημα Μνήμη Αποθηκευτικός χώρος Intel i7 Windows 8.1 ή νεώτερο 8GB Ένας SSD 250 GB Ένας δίσκος 1 ΤΒ Κάρτα γραφικών Οπτικό μέσο Αναπαραγωγή video Διαθέσιμες θύρες Κύκλωμα ήχου Αναπαραγωγή περιεχομένου πολυμέσων Δυνατότητα σύνδεσης σε ασύρματο δίκτυο Wifi Οθόνη Πληκτρολόγιο Ποντίκι 2GB 64-bit DVD±RW Double layer Full High Definition 1080p / 720p USB, HDMI ή Display Port ή DVI, Video Ενσωματωμένο στη μητρική HTML5 ή άλλο ανώτερο ή ισοδύναμο Ναι 24", ανάλυσης 1920*1080, με θύρα HDMI ή/και DVI Πλήρες ενσύρματο Οπτικό ενσύρματο Λειτουργικό Σύστημα Microsoft Windows 8.1 Πιστοποιητικό CE, ISO Όλα τα χαρακτηριστικά των προδιαγραφών είναι ενδεικτικά και μπορούν να αντικατασταθούν με άλλα ισοδύναμα ή ανώτερα και συμβατά μεταξύ τους και τον παρελκόμενο εξοπλισμό. Όλες οι συσκευές θα διαθέτουν τα απαραίτητα εξαρτήματα για την ορθή λειτουργία και συνδεσμολογία τους με τον παρελκόμενο εξοπλισμό. 62

63 Ε.ΠΕ.04.2 Ηλεκτρονικός υπολογιστής Περιγραφή Ηλεκτρονικός υπολογιστής ως μονάδα διαδραστικής εφαρμογής. Σύνδεση με διαδραστική οθόνης αφής. Προδιαγραφές Επεξεργαστής Μνήμη Αποθηκευτικός χώρος Κάρτα γραφικών Οπτικό μέσο Αναπαραγωγή video Αναπαραγωγή αρχείων video Διαθέσιμες θύρες Θύρα ήχου Αναπαραγωγή περιεχομένου πολυμέσων Δυνατότητα χειρισμού μέσω αφής Δυνατότητα σύνδεσης σε ασύρματο δίκτυο Λειτουργικό Σύστημα δύο πυρήνων, 3.0GHz 4GB 500GB Full High Definition 1080p 1GB DVD±RW Double layer Full High Definition 1080p / 720p AVI, MP4, MPG, MOV, κ.λπ. USB, HDMI ή Display Port ή DVI, Video 3,5mm HTML5 ή άλλο ανώτερο ή ισοδύναμο Πολλαπλών σημείων αφής multi-touch Wifi Linux ή άλλο αντίστοιχο 63

64 Ε.ΠΕ.05 Συσκευή αναπαραγωγής ψηφιακών αρχείων Περιγραφή Συσκευή αναπαραγωγής ψηφιακών αρχείων (Media player). Λειτουργία σε σύνδεση με συσκευή αναπαραγωγής εικόνας και ήχου ή μόνο ήχου. Η λειτουργία της συσκευής θα ενεργοποιείται από σύστημα ανίχνευσης αφής ή περιορισμένης κίνησης. Προδιαγραφές Αποκωδικοποίηση ήχου Σύνδεση HDMI Σύνδεση USB Σύνδεση WIFI Τηλεχειριστήριο Συνδεσιμότητα Χώρος αποθήκευσης Σύστημα ενεργοποίησης μέσω ανίχνευσης Πιστοποιητικό Dolby Digital 5.1 surround NAI NAI NAI ΝΑΙ HDMI, Digital Audio (Optical), Ethernet 10/100, WifI a/b/g/n Mini USB GB, εσωτερικός ή εξωτερικός δίσκος ΝΑΙ CE, ISO Συνοδευτικός εξοπλισμός: Συσκευή ενεργοποίησης μέσω ανίχνευσης αφής ή περιορισμένης κίνησης σε καθορισμένο εύρος. Ιμάντας σταθεροποίησης στην επιθυμητή θέση. 64

65 Ε.ΠΕ.06 Tablet 8" Περιγραφή Συσκευή Tablet διαστάσεων 8" περίπου για χρήση σε αντικατάσταση της περιγραφόμενης ηλεκτρονικής κορνίζας 7". Προδιαγραφές Μέγεθος οθόνης 8" Ανάλυση οθόνης 1280x800 pixels Οθόνη πολλαπλής αφής Ναι Εμπρόσθια κάμερα βασική Ναι Ταχύτητα βασικού επεξεργαστή 1300MHz Πυρήνες επεξεργαστή 4 Μνήμη RAM 1024MB Μνήμη αποθήκευσης 8GB Δίκτυα - Συνδεσιμότητα USB / Ακουστικά / Audio / WiFi / Bluetooth Card reader NAI Εγκατεστημένο λογισμικό NAI Χρώμα πλαισίου Μαύρο Πιστοποιητικό CE, ISO 65

66 Ε.ΠΕ.07 Tablet 10" Περιγραφή Συσκευή Tablet διαστάσεων 10" περίπου για χρήση σε αντικατάσταση της περιγραφόμενης ηλεκτρονικής κορνίζας. Προδιαγραφές Μέγεθος οθόνης 9,6 έως 10,1" Ανάλυση οθόνης 1280x800 pixels Οθόνη πολλαπλής αφής Ναι Εμπρόσθια κάμερα βασική Ναι Ταχύτητα βασικού επεξεργαστή 1300MHz Πυρήνες επεξεργαστή 4 Μνήμη RAM 1536MB Μνήμη αποθήκευσης 8GB Δίκτυα - Συνδεσιμότητα USB / Ακουστικά / Audio / WiFi / Bluetooth Card reader NAI Εγκατεστημένο λογισμικό NAI Χρώμα πλαισίου Μαύρο Πιστοποιητικό CE, ISO 66

67 Β.9 ΕΞΟΠΛΙΣΜΟΣ ΦΩΤΙΣΜΟΥ (Φ) Ακολουθούν οι τεχνικές προδιαγραφές του προτεινόμενου εξοπλισμού εκθεσιακού φωτισμού. Φ.ΡΡ1.ΠΡ Προβολεάς LED Τριφασικής Ράγας Περιγραφή Προβολέας ράγας κατασκευασμένος από χυτό αλουμίνιο με ενσωματωμένο τροφοδοτικό για τοποθέτηση σε μονοφασική ροηφόρο ράγα. Δυνατότητα περιστροφής κατά 355 στο κατακόρυφο επίπεδο και 180 κατά τον οριζόντιο. Ο προβολέας να διαθέτει πηγή φωτισμού COB LED η οποία να βρίσκεται στο εσωτερικό του φωτιστικού σώματος και να διαθέτει μαύρο δακτύλιο που θα προεξέχει του κυρίως σώματος για μείωση της θάμβωσης. Ο προβολέας να διαθέτει ενσωματωμένο οπτικό σύστημα ρύθμισης της δέσμης από πολύ στενή 10 μέχρι πολύ φαρδιά 60. Να διαθέτει ροοστάτη για ρύθμιση της φωτεινότητας του. Προδιαγραφές - Χαρακτηριστικά Τύπος λαμπτήρα LED Ισχύς 12W Φωτεινή ροή 950 LUMEN Δείκτης χρωματικής απόδοσης CRI 97 Θερμοκρασία χρώματος 2700K, 4000K κατά περίπτωση Γωνία δέσμης 10 έως 60 Απόχρωση Λευκό, μαύρο, γκρι Πιστοποιητικό CE, ISO Ενδεικτικές διαστάσεις ΚΥΛΙΝΔΡΟΣ Ø±12mm, ΜΗΚΟΣ ±180mm DRIVER BOX: ±92x50x150 67

68 Φ.ΤΛ1 Ταινία LED οροφών Περιγραφή Ταινία LED για χρήση σε εφαρμογές γραμμικού φωτισμού. Εύκαμπτο ηλεκτρικό κύκλωμα με μονάδες από λευκά μονοχρωματικά LED. Ταινία σε ρολό. Τοποθέτηση σε υφιστάμενο πλαίσιο αλουμινίου αναρτημένο από την οροφή με σκοπό τον κρυφό φωτισμό της οροφής του χώρου. Προδιαγραφές Χαρακτηριστικά Ταινίας LED Τύπος Ισχύς Τάση λειτουργίας Φωτεινή ροή Ταινία LED μήκους 5m 10Watt/m 12V Δείκτης χρωματικής απόδοσης CRI >=80 >=900Lm/m Θερμοκρασία χρώματος 3000 Κ Γωνία δέσμης ±120 Χρόνος ζωής >= ώρες Πιστοποιητικό CE Συνοδευτικός εξοπλισμός Η τροφοδοσία των γραμμικών φωτιστικών μέσων (ταινίες-led), θα γίνει με μετασχηματιστές 220/12V 1-10V, στεγανότητας >=ΙP20. Ισχύς μετασχηματιστή όπως υποδεικνύεται. Πιστοποιητικό Ροοστάτης ταινίας LED CE Αυξομείωση της φωτεινότητας μέσω ροοστάτη 1-10V. Συνδυασμός με διακόπτη τύπου push-button. Συμβατότητα με την ταινία. Πιστοποιητικό CE 68

69 Φ.ΤΛ2 Ταινία LED μουσειακών κατασκευών Περιγραφή Ταινία LED για χρήση σε εφαρμογές γραμμικού φωτισμού. Εύκαμπτο ηλεκτρικό κύκλωμα με μονάδες από λευκά μονοχρωματικά LED. Ταινία σε ρολό. Τοποθέτηση μέσα σε ευθύγραμμα προφίλ ανοδιωμένου αλουμινίου κατά περίπτωση. Προδιαγραφές Χαρακτηριστικά Ταινίας LED Τύπος Ισχύς Φωτεινή ροή Δείκτης χρωματικής απόδοσης CRI >=80 Ταινία LED μήκους 5m >= 10Watt/m >=900Lm/m Θερμοκρασία χρώματος 3000 Κ Γωνία δέσμης ±120 Χρόνος ζωής >= ώρες Πιστοποιητικό CE α. και β. Προφίλ αλουμινίου με κάλυμμα συμμετρικής δέσμης Περιγραφή Προφίλ από υψηλής ποιότητας αλουμίνιο διπλής ανοδίωσης με προστατευτικό διάφανο πολυκαρβονικό κάλυμμα. Το προφίλ θα συνοδεύεται από παρελκόμενα εξαρτήματα, όπως τερματικά καπάκια άκρων από πολυπροπυλένιο και μεταλλικούς συνδέσμους στήριξης επιχρωμιωμένους. Ενδεικτικές διαστάσεις 12x16mm γ. Προφίλ αλουμινίου με κάλυμμα ασύμμετρης δέσμης Περιγραφή Προφίλ από υψηλής ποιότητας αλουμίνιο διπλής ανοδίωσης με προστατευτικό διάφανο πολυκαρβονικό κάλυμμα. Το προφίλ θα συνοδεύεται από παρελκόμενα εξαρτήματα, όπως τερματικά καπάκια άκρων από πολυπροπυλένιο και μεταλλικούς συνδέσμους στήριξης επιχρωμιωμένους. Ενδεικτικές διαστάσεις 22x26mm Συνοδευτικός εξοπλισμός Η τροφοδοσία των γραμμικών φωτιστικών μέσων (ταινίες-led), θα γίνει με μετασχηματιστές 220/12V 1-10V, στεγανότητας >=ΙP20. Ισχύς μετασχηματιστή όπως υποδεικνύεται. Πιστοποιητικό Ροοστάτης ταινίας LED Αυξομείωση της φωτεινότητας μέσω ροοστάτη 1-10V. Συνδυασμός με διακόπτη τύπου push-button. Συμβατότητα με την ταινία. CE 69

70 Πιστοποιητικό CE Φ.ΤΛ3.RGB Ταινία LED RGB Περιγραφή Ταινία LED για χρήση σε εφαρμογές γραμμικού φωτισμού. Εύκαμπτο ηλεκτρικό κύκλωμα με μονάδες από RGB LED. Ταινία σε ρολό. Τοποθέτηση μέσα σε ευθύγραμμα προφίλ ανοδιωμένου αλουμινίου κατά περίπτωση. Προδιαγραφές Χαρακτηριστικά Ταινίας LED Τύπος Ταινία LED μήκους 5m Ισχύς >= 14 Watt/m Φωτεινή ροή >=300Lm/ Γωνία δέσμης ±120 Χρόνος ζωής >= ώρες Πιστοποιητικό Προφίλ CE Προφίλ αλουμινίου με κάλυμμα συμμετρικής δέσμης Περιγραφή Προφίλ από υψηλής ποιότητας αλουμίνιο διπλής ανοδίωσης με προστατευτικό διάφανο πολυκαρβονικό κάλυμμα. Το προφίλ θα συνοδεύεται από παρελκόμενα εξαρτήματα, όπως τερματικά καπάκια άκρων από πολυπροπυλένιο και μεταλλικούς συνδέσμους στήριξης επιχρωμιωμένους. Ενδεικτικές διαστάσεις 12x16mm Συνοδευτικός εξοπλισμός Η τροφοδοσία των γραμμικών φωτιστικών μέσων (ταινίες-led), θα γίνει με μετασχηματιστές 220/24V, στεγανότητας >=ΙP20. Ισχύς μετασχηματιστή όπως υποδεικνύεται. Πιστοποιητικό CE Ροοστάτης ταινίας LED Αυξομείωση της φωτεινότητας και της εναλλαγής χρωμάτων μέσω RF ελεγκτή RGB 3x6A 24V 144W και ασύρματου τηλεχειριστηρίου. Συμβατότητα με την ταινία. Πιστοποιητικό CE 70

71 Φ.ΤΛ4 Ταινία LED εντός προθηκών Περιγραφή Ταινία LED για χρήση σε εφαρμογές γραμμικού φωτισμού. Εύκαμπτο ηλεκτρικό κύκλωμα με μονάδες από λευκά μονοχρωματικά LED. Ταινία σε ρολό. Τοποθέτηση μέσα σε ευθύγραμμα προφίλ ανοδιωμένου αλουμινίου κατά περίπτωση. Προδιαγραφές Χαρακτηριστικά Ταινίας LED Τύπος Ταινία LED μήκους 5m Ισχύς 10Watt/m Φωτεινή ροή >=900Lm/m Δείκτης χρωματικής απόδοσης CRI >=80 Θερμοκρασία χρώματος 3000 Κ Γωνία δέσμης ±120 Χρόνος ζωής >= ώρες Πιστοποιητικό CE α. Προφίλ αλουμινίου με κάλυμμα ασύμμετρης δέσμης Περιγραφή Προφίλ από υψηλής ποιότητας αλουμίνιο διπλής ανοδίωσης με προστατευτικό διάφανο πολυκαρβονικό κάλυμμα. Το προφίλ θα συνοδεύεται από παρελκόμενα εξαρτήματα, όπως τερματικά καπάκια άκρων από πολυπροπυλένιο και μεταλλικούς συνδέσμους στήριξης επιχρωμιωμένους. Ενδεικτικές διαστάσεις 22x26mm β. Προφίλ αλουμινίου με κάλυμμα συμμετρικής δέσμης Περιγραφή Προφίλ από υψηλής ποιότητας αλουμίνιο διπλής ανοδίωσης με προστατευτικό διάφανο πολυκαρβονικό κάλυμμα. Το προφίλ θα συνοδεύεται από παρελκόμενα εξαρτήματα, όπως τερματικά καπάκια άκρων από πολυπροπυλένιο και μεταλλικούς συνδέσμους στήριξης επιχρωμιωμένους. Ενδεικτικές διαστάσεις 12x16mm Συνοδευτικός εξοπλισμός Η τροφοδοσία των γραμμικών φωτιστικών μέσων (ταινίες-led), θα γίνει με μετασχηματιστές 220/12V 1-10V, στεγανότητας >=ΙP20. Ισχύς μετασχηματιστή όπως υποδεικνύεται. Ροοστάτης ταινίας LED. Αυξομείωση της φωτεινότητας μέσω ροοστάτη 1-10V. Συνδυασμός με διακόπτη τύπου push-button. Συμβατότητα με την ταινία. Πιστοποιητικό CE 71

72 Φ.ΣΠ1 Χωνευτά spot LED οροφής εντός προθηκών Περιγραφή Φωτιστικό σώμα τύπου μικρού προβολέα LED 2W. Δυνατότητα ρύθμισης περιστροφής τουλάχιστον μέχρι τη γωνία ±20 κατά τον οριζόντιο άξονα και 360 κατά τον κατακόρυφο. Χωνευτή τοποθέτηση. Διαστάσεις κατάλληλες για δυνατότητα προσαρμογής στο μπροστινό μέρος της οροφής των προθηκών (βλπ. σχέδια προθηκών). Σύνδεση σε σειρά. IP20 Προδιαγραφές Υλικό κατασκευής του σώματος Ανοδιωμένο αλουμίνιο ΕΝ AW 6082 Απόχρωση Γωνία δέσμης Φωτεινότητα Θερμοκρασία χρώματος LED Μαύρο ±15 / ±30 / ±60 κατά περίπτωση >=170lumen ± 2700Κ Δείκτης χρωματικής απόδοσης CRI >=90 Ισχύς Πιστοποιητικό <=2W (500mA) CE, ISO Ενδεικτικός Τύπος Συνοδευτικός εξοπλισμός Τροφοδοτικό 500mA με ενσωματωμένο ροοστάτη και χρήση διακόπτη τύπου push-button. Τάση λειτουργίας 230V. Συμβατότητα με το φωτιστικό σώμα. Κλάση μόνωσης ΙΙΙ. 72

73 Φ.ΣΠ2 Spot LED βάσης εντός προθηκών Περιγραφή Σύστημα φωτισμού μικρής ροηφόρου ράγας μήκους 10cm το οποίο επιδέχεται φωτιστικό σώμα τύπου μικρού κινητού προβολέα LED (). Το σύστημα της ράγας αποτελείται από τα παρακάτω στοιχεία: 1. Ευθύγραμμο τμήμα ράγας 2. Ευθύγραμμο καπάκι ράγας 3. Σύνδεσμος μόνωσης ευθύγραμμος 4. Βάση στήριξης κατακόρυφης ράγας 5. Τερματικά καπάκια 6. Τροφοδοτικό 220V/5V δύο κυκλωμάτων 7. Διπλός ροοστάτης 8. Καλώδιο τροφοδοσίας Δυνατότητα περιστροφής της ράγας στον άξονα τοποθέτησης της κατά 350. Προδιαγραφές - Χαρακτηριστικά Θερμοκρασία χρώματος LED ± 3000Κ Ισχύς 0,5W 100mA Γωνία δέσμης Χρήση φακών ±15 και ±40 Απόδοση φωτεινής ροής Φ/Σ τύπου μικρού προβολέα >=66lumen/W Βαθμός χρωματικής απόδοσης (CRI) Φ/Σ τύπου μικρού προβολέα >=95 Διάρκεια ζωής >=50000ώρες Πιστοποιητικό CE Συνοδευτικός εξοπλισμός Η τροφοδοσία παρέχεται μέσω 2 ανεξάρτητων κυκλωμάτων που επιτρέπουν την ρύθμιση της φωτεινότητας. Συμβατότητα με το φωτιστικό σώμα. Ενδεικτικός Τύπος 73

74 Φ.ΣΠ3 Μικρά spot LED για χρήση σε ειδικές θέσεις Περιγραφή Φωτιστικό σώμα τύπου πολύ μικρού προβολέα LED με βραχίονα. Δυνατότητα ρύθμισης και περιστροφής κατά 270 ο τουλάχιστον γύρω από τον οριζόντιο άξονα και 360 κατά τον κατακόρυφο. Εξωτερική τοποθέτηση στην οροφή ή στο δάπεδο μέσω του μικρού ανοξείδωτου βραχίονα. Προδιαγραφές Τύπος λαμπτήρα Ισχύς Φωτεινή ροή LED ±1,5W Δείκτης χρωματικής απόδοσης CRI >=80 Θερμοκρασία χρώματος ±88Lumen ± 3000Κ Γωνία δέσμης ±15 Απόχρωση Πιστοποιητικό Ενδεικτικός Τύπος Αλουμίνιο CE, ISO Συνοδευτικός εξοπλισμός Τροφοδοτικό 350mA 1-10V και χρήση διακόπτη τύπου push-button. Τάση λειτουργίας 230V. Συμβατότητα με το φωτιστικό σώμα και το push-button. 74

75 Φ.ΣΠ4 Μικρά spot LED με βραχίονα Περιγραφή Φωτιστικό σώμα τύπου πολύ μικρού γραμμικού LED με βραχίονα. Δυνατότητα ρύθμισης και περιστροφής κατά 40 ο τουλάχιστον γύρω από τον οριζόντιο άξονα. Εξωτερική τοποθέτηση στον τοίχο. Προδιαγραφές Τύπος λαμπτήρα LED Τάση λειτουργίας 230V Ισχύς ±3W Φωτεινή ροή ±85Lumen/W Δείκτης χρωματικής απόδοσης CRI >80 Θερμοκρασία χρώματος ± 3000Κ Γωνία δέσμης ±120 Απόχρωση Λευκό, Μαύρο, Αλουμίνιο Πιστοποιητικό CE Ενδεικτικός Τύπος 75

76 ΙΣΤΟΡΙΚΟ ΛΑΟΓΡΑΦΙΚΟ ΜΟΥΣΕΙΟ ΤΕΥΧΟΣ 'Β ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΟΥΣΕΙΑΚΩΝ ΚΑΤΑΣΚΕΥΩΝ ΚΑΙ ΕΞΟΠΛΙΣΜΟΥ Θωμάς Στ. Τσουκαλάς Διπλ. Αρχιτέκτων Μηχανικός M.A. Μουσειολoγία & Διαχείριση Πολιτισμού τ: , e: 76
