Οδηγίες χρήσης και τοποθέτησης Επαγγελματικό πλυντήριο ρούχων PW 811 PW 814 PW 818

Transcript

1 Οδηγίες χρήσης και τοποθέτησης Επαγγελματικό πλυντήριο ρούχων PW 811 PW 814 PW 818 Διαβάστε οπωσδήποτε τις οδηγίες χρήσης πριν από την τοποθέτηση - σύνδεση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε βλάβες. el-gr M.-Nr

2 Προστασία περιβάλλοντος Αξιοποίηση της συσκευασίας Η συσκευασία προστατεύει τη συσκευή από τυχόν ζημιές κατά τη μεταφορά της. Τα υλικά συσκευασίας έχουν επιλεγεί με ειδικά κριτήρια, που υποστηρίζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριμμάτων. Αυτά τα υλικά μην τα πετάτε στα σκουπίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριμμάτων προς ανακύκλωση. Αξιοποίηση της παλιάς συσκευής Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν ακόμη πολλές πολύτιμες πρώτες ύλες. Περιέχουν όμως και πολλές βλαβερές ουσίες, οι οποίες ωστόσο ήταν προηγουμένως απαραίτητες για τη σωστή λειτουργία και την ασφάλειά τους. Στους κοινούς σκουπιδότοπους ή λόγω εσφαλμένης χρήσης, αυτές οι ουσίες μπορεί ν' αποτελέσουν κίνδυνο για τη δημόσια υγεία και το περιβάλλον. Μην πετάτε λοιπόν σε καμία περίπτωση την παλιά σας συσκευή στον πλησιέστερο σκουπιδότοπο. Εξοικονόμηση ενέργειας Κατανάλωση ρεύματος και νερού Προτιμάτε, να τοποθετείτε τη μέγιστη επιτρεπόμενη ποσότητα ρούχων για το εκάστοτε πρόγραμμα πλύσης. Η κατανάλωση σε ρεύμα και νερό, σε σχέση με τη συνολική ποσότητα ρούχων, είναι σε αυτές τις περιπτώσεις οικονομικότερη. Απορρυπαντικό Μη χρησιμοποιείτε μεγαλύτερη ποσότητα απορρυπαντικού από αυτήν που αναφέρει η συσκευασία του. Σε μικρότερα φορτία μειώνετε την ποσότητα απορρυπαντικού. Συμβουλή, αν συνεχίσετε με στέγνωμα σε στεγνωτήριο Για εξοικονόμηση ενέργειας κατά το στέγνωμα, επιλέγετε τον μεγαλύτερο αριθμό στροφών στυψίματος του εκάστοτε προγράμματος πλύσης. Ενημερωθείτε από τη διοίκηση του δήμου σας ή τον πλησιέστερο χώρο συγκέντρωσης μετάλλων για τις δυνατότητες παράδοσης και ανακύκλωσης των παλιών ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίστε, ώστε μέχρι την αποκομιδή της συσκευής, να φυλάσσεται αυτή μακριά από μικρά παιδιά. 2

3 Πίνακας περιεχομένων Προστασία περιβάλλοντος... 2 Αξιοποίηση της παλιάς συσκευής... 2 Υποδείξεις ασφαλείας Υποδείξεις για τη λεύκανση με χλώριο και χλωριούχο αιθυλένιο Αντιχλωριακή διαδικασία Περιγραφή συσκευής (με θήκη απορρυπαντικού) Τύποι συσκευών με θήκη απορρυπαντικού (WEK) Περιγραφή συσκευής (χωρίς θήκη απορρυπαντικού) Τύποι συσκευών χωρίς θήκη απορρυπαντικού Χειρισμός του πλυντηρίου ρούχων Λειτουργία των οργάνων χειρισμού Πλήκτρα λειτουργίας Κάρτα ιδιοκτήτη Προετοιμασία πλύσης Αρχική λειτουργία Προετοιμάζετε τα ρούχα Χωρητικότητες Τοποθετείτε τα ρούχα Πλύση με θήκη απορρυπαντικού Προσθήκη απορρυπαντικού μέσω της θήκης Λευκαντικό Χρήση υλικών βαφής / ξεβαφτικών καθώς και υλικών αφαίρεσης αλάτων Πλύση χωρίς θήκη απορρυπαντικού Συνέχιση του προγράμματος μετά την ένδειξη "Βλάβη συστήματος δοσομέτρησης" Ποσότητες δοσολογίας Λειτουργία των δοσομετρικών αντλιών Καλιμπράρισμα δοσομέτρησης Πλύση Δοσολογία απορρυπαντικού Ποσότητα δόσης απορρυπαντικού Σκληρότητα νερού Επιλογή προγράμματος Επιλέγετε τις πρόσθετες λειτουργίες πρόπλυση, στοπ κολλαρίσματος ή στοπ στυψίματος Αλλαγές πριν την έναρξη προγράμματος Έναρξη προγράμματος Άνοιγμα της πόρτας μετά τη λήξη του προγράμματος Διαδικασία κατά τη διακοπή προγράμματος σε λειτουργία Δοσολογία απορρυπαντικού Ποσότητα δόσης απορρυπαντικού Σκληρότητα νερού Πλύση σε λειτουργία κάρτας Λειτουργία Κάρτας Λειτουργία με κατηγοριοποίηση ιματισμού

4 Πίνακας περιεχομένων Πρόσθετες λειτουργίες Επιλογή της γλώσσας Ημερομηνία και ώρα έναρξης Αναίρεση της λειτουργίας "ημερομηνία και ώρα έναρξης" Με πρόπλυση Κολλάρισμα Γέμισμα μέσω της θήκης Γέμισμα απευθείας στον κάδο Χωρίς στύψιμο Στοπ προγράμματος Διακοπή προγράμματος Προγράμματα κλειδωμένα στη διακοπή προγράμματος Προσπέρασμα φάσης προγράμματος Προαιρετικές μονάδες Υγρή δοσομέτρηση (προαιρετικό για συσκευές με θήκη απορρυπαντικού) Συνέχιση του προγράμματος μετά την ένδειξη "Βλάβη συστήματος δοσομέτρησης" Ακύρωση της δοσομέτρησης Ποσότητες δοσολογίας Σύνδεση δοσομετρικών αντλιών Λειτουργία των δοσομετρικών αντλιών Καλιμπράρισμα δοσομέτρησης Καθαρισμός και συντήρηση του δοσομετρικού συστήματος Διακοπή λειτουργίας κυκλώματος λόγω φορτίου αιχμής Μονάδα επικοινωνίας Στοιχεία λειτουργίας Συνολικά στοιχεία Στοιχεία προγράμματος Διαγραφή δεδομένων Σύστημα ζυγοστάθμισης / Βάση ζυγοστάθμισης Επαναφορά της ένδειξης φορτίου στο μηδέν Βοήθεια για βλάβες Απασφάλιση της βαλβίδας αποχέτευσης και της πόρτας Ένδειξη "Χρόνος ως το επόμενο Service", έλεγχος BGR Μηνύματα βλάβης Service Τι πρέπει να κάνετε, όταν Βοήθεια για βλάβες Δεν ξεκινάει κανένα πρόγραμμα Το αποτέλεσμα πλύσης δεν είναι ικανοποιητικό Γενικά προβλήματα με το πλυντήριο ρούχων Συνέχιση προγράμματος μετά από διακοπή ρεύματος Πιθανές αιτίες για αυξημένη δημιουργία αφρού Τέντωμα μεγάλων τεμαχίων ιματισμού Καθαρισμός και περιποίηση Καθαρισμός και περιποίηση Δημιουργία σκουριάς από ξένα αντικείμενα Καθαρισμός της θήκης απορρυπαντικού, των θηκών και του σιφονιού

5 Πίνακας περιεχομένων Τοποθέτηση και σύνδεση Τοποθέτηση πλυντηρίου ρούχων Γενικοί όροι λειτουργίας Διευκόλυνση συντήρησης Τοποθέτηση σε βάση Ασφάλεια μεταφοράς Αφαίρεση των ασφαλειών μεταφοράς Υδραυλική σύνδεση Σύνδεση μόνο σε παροχή κρύου νερού Σύνδεση υλικού δοσομέτρησης στη θήκη μίξης της υγρής δοσομέτρησης Αποχέτευση νερού Ηλεκτρική σύνδεση Η Miele συνιστά: Πίνακας προγραμμάτων Πίνακας προγραμμάτων - Βασικά προγράμματα Προγράμματα για ανθεκτικά Προγράμματα για χρωματιστά Προγράμματα για ευαίσθητα Προγράμματα για λεπτά ρούχα / μάλλινα Πρόγραμμα Πρόσθετο ξέβγαλμα Πρόγραμμα Πρόσθετο στύψιμο Πρόγραμμα Πρόσθετη διεξαγωγή Πρόγραμμα Κολλάρισμα Πίνακας προγραμμάτων Ξενοδοχείο/Εστιατόριο/Catering Προγράμματα για σεντόνια/πετσέτες Πρόγραμμα προστατευτικά καλύμματα στρώματος Πρόγραμμα Πετσέτες Wellness Πρόγραμμα Μπουρνούζια 60 C Πρόγραμμα Πανιά κουζίνας Προγράμματα για τραπεζομάντιλα Πακέτο προγράμματος κουρτίνες Πίνακας προγραμμάτων για παπλώματα Πίνακας προγραμμάτων απολύμανσης Γενικά σχετικά με το θέμα της απολύμανσης Τι σημαίνει η έννοια της απολύμανσης Θερμική απολύμανση Θερμοχημική απολύμανση Κατάλογος RKI (Robert-Koch-Institut) Διαδικασία απολύμανσης ανά τομέα δράσης Λίστα VAH Αποφυγή επιμόλυνσης ή επαναμόλυνσης Καθαρισμός των θηκών απορρυπαντικού και του σιφονιού Πρόγραμμα Καθαρισμός συσκευής Πίνακας προγραμμάτων εξαρτημάτων καθαρισμού κτηρίων Προγράμματα Mopp Ποσότητα φορτίου Mopp (βαμβακερά) Ποσότητα φορτίου Mopp (μικροΐνα) Προγράμματα Χαλάκια / Pads Προγράμματα για πανιά

6 Πίνακας περιεχομένων Πίνακας προγραμμάτων πυροσβεστικής Προγράμματα για προστατευτικό ρουχισμό Προγράμματα για μάσκες Προγράμματα για στολές προστασίας από χημικά Πίνακας προγραμμάτων στεγνοκαθαριστηρίων Πίνακας προγραμμάτων για αδιαβροχοποίηση Πίνακας προγραμμάτων Ιππικών Ομίλων Πίνακας προγραμμάτων Sport Πίνακας προγραμμάτων Sluice Διεξαγωγή προγράμματος Sluice Πίνακας προγραμμάτων για σύστημα ανάκτησης νερού (WRG) Όργανα χειρισμού Λειτουργία των οργάνων χειρισμού Πλήκτρα λειτουργίας Γενικά Πίνακας των επιπέδων λειτουργίας Είσοδος στο επίπεδο ρυθμίσεων ιδιοκτήτη / Αλλαγή κωδικού Κωδικός πρόσβασης Αλλαγή κωδικού πρόσβασης Γλώσσα / ώρα, ημερομηνία Δυνατότητες επιλογής βασικό μενού Σημείο μενού γλώσσα Επιλογή της γλώσσας Σημείο μενού ώρα, ημερομηνία Σημείο μενού δοσομέτρηση Σημείο μενού δοσομέτρηση Σημείο μενού αποδέσμευσης Σημείο μενού αποδέσμευσης Προγραμματισμός Δομή προγράμματος Σημείο μενού αντιγραφής Αντιγραφή προγράμματος Αντιγραφή τομέα Αντιγραφή μπλοκ Σημείο μενού διαγραφής Διαγραφή προγράμματος Διαγραφή τομέα Διαγραφή μπλοκ Σημείο μενού αλλαγής Σημείο μενού Δημιουργία νέου

7 Πίνακας περιεχομένων Κεφαλίδα προγράμματος Αριθμός προγράμματος Ονομασία προγράμματος Αριθμός υλικού Τομέας Ζύγισμα Ονομαστικό φορτίο Ελάχιστη στάθμη νερού Τρόπος πλήρωσης Αποδέσμευση Ενεργοποίηση του κλειδώματος Φορτίο αιχμής Σύστημα ελέγχου ζεστού νερού Τιμή

8 Πίνακας περιεχομένων Προγραμματισμός μπλοκ Είσοδος στον προγραμματισμό μπλοκ Βασική ρύθμιση παραμέτρου Ονομασία μπλοκ Ενεργοποίηση μπλοκ Στοπ προγράμματος Σήμα στοπ προγράμματος Θέρμανση Ελεύθερη επιλογή θερμοκρασίας Θερμοκρασία Υστέρηση Warm Up Στάθμη Διαδρομή παροχής Τρόπος δοσομέτρησης Δοσομετρική φάση Στοπ δοσομέτρησης Κίνηση από στάθμη Στοπ στάθμης Χρόνος πλύσης Χρόνος αναμονής θέρμανσης Στάθμη Διαδρομή παροχής Δοσομετρική φάση Στοπ δοσομέτρησης Στοπ στάθμης Χρόνος πλύσης Cool Down Χρόνος πλύσης Στοπ προγράμματος Σήμα στοπ προγράμματος Διαδρομή αποχέτευσης Στάθμη αποχέτευσης Χρόνος πλύσης Διαδρομή αποχέτευσης Ελεύθερη επιλογή αριθμού στροφών στυψίματος Στύψιμο Επανάληψη Σήμα τέλους μπλοκ

9 Πίνακας περιεχομένων Σημείο μενού ρυθμίσεις Σημεία υπομενού: Λειτουργία μνήμης (Memory) Κλείδωμα βασικού προγράμματος Βομβητής Μονάδα θερμοκρασίας, δευτερολέπτου, λεπτού, ώρας, μήκους, μάζας, όγκου, πίεσης, στροφών Επιλογή μέγιστης θερμοκρασίας Μέγιστη επιλογή αριθμού στροφών στυψίματος Ένδειξη στην οθόνη Λειτουργία αναμονής οθόνης Ρύθμιση αντίθεσης Εγγραφή στα πλήκτρα Ώρα Ένδειξη ημερομηνίας Καλιμπράρισμα δοσομέτρησης Ισχύς δοσομετρικής άντλησης (D1 έως D13) Συντελεστής διόρθωσης δοσολογίας (D1 έως D13) Μήνυμα κενού για τη ρύθμιση δοσολογίας (D 1 έως D 13) Χρήση κωδικού πρόσβασης Μέση πίεση νερού Ισχύς θέρμανσης Στοιχεία πελάτη Νόμισμα Σημείο μενού κατηγοριοποίησης ιματισμού Κάρτες Σχέδιο καρτών Κάρτα ιδιοκτήτη Επιλογή υπόδειξης σχετικά με το περιεχόμενο της κάρτας Κλείδωμα καρτών Κάρτα κλειδί Αποθήκευση των αλλαγμένων δεδομένων Κατηγοριοποίηση ιματισμού-λειτουργία Δεδομένα για την κάρτα Στοιχεία προγράμματος Δεδομένα δοσομέτρησης Δεδομένα ρύθμισης Δεδομένα γλώσσας Δεδομένα για το σύστημα ελέγχου Γλώσσα Δοσολογία Πρόγραμμα Ρυθμίσεις Διαγραφή κάρτας

10 Πίνακας περιεχομένων Χειροκίνητες ρυθμίσεις Αλλαγή σε χειροκίνητες ρυθμίσεις Τερματισμός των χειροκίνητων ρυθμίσεων Παροχή νερού Δοσολογία Πλύση και θέρμανση Διεξαγωγή με κίνηση Στύψιμο Συνδυασμοί λειτουργίας Τεχνικά χαρακτηριστικά Στοιχεία συσκευής PW Ηλεκτρική σύνδεση Διαστάσεις τοποθέτησης Βάρος και επιβάρυνση δαπέδου Τιμές εκπομπών Ασφάλεια προϊόντος Στοιχεία συσκευής PW Ηλεκτρική σύνδεση Διαστάσεις τοποθέτησης Βάρος και επιβάρυνση δαπέδου Τιμές εκπομπών Ασφάλεια προϊόντος Στοιχεία συσκευής PW Ηλεκτρική σύνδεση Διαστάσεις τοποθέτησης Βάρος και επιβάρυνση δαπέδου Τιμές εκπομπών Ασφάλεια προϊόντος

11 Υποδείξεις ασφαλείας Η συσκευή ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Η παραβίαση της σωστής χρήσης της συσκευής είναι επικίνδυνη και για το χειριστή και για τη συσκευή. Πριν τη λειτουργία της συσκευής, διαβάστε προσεκτικά τις οδηγίες χρήσης. Σας ενημερώνουν για την ασφάλεια, τον χειρισμό και τη συντήρηση της συσκευής. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε τυχόν βλάβες στη συσκευή. Αν στο χειρισμό της συσκευής συμμετέχουν και άλλα άτομα, θα πρέπει να τους ενημερώσετε ή να τους δώσετε να διαβάσουν λεπτομερώς τις υποδείξεις ασφαλείας. Φυλάξτε αυτές τις οδηγίες χρήσης και σε περίπτωση που η συσκευή αλλάξει ιδιοκτήτη μην παραλείψετε να του παραδώσετε και τις οδηγίες χρήσης. Χρήση σύμφωνα με τους κανονισμούς Το πλυντήριο ρούχων προορίζεται για επαγγελματική χρήση. Το πλυντήριο ρούχων προορίζεται για τοποθέτηση σε επαγγελματικούς χώρους. Αν η συσκευή χρησιμοποιείται σε επαγγελματικό χώρο, τότε επιτρέπεται να την χειρίζεται μόνο εκπαιδευμένο ή εξειδικευμένο προσωπικό. Αν η συσκευή χρησιμοποιείται σε χώρο με δημόσια πρόσβαση, ο υπεύθυνος για τη λειτουργία της πρέπει να διασφαλίσει την ακίνδυνη χρήση της συσκευής. Αυτό το πλυντήριο ρούχων χρησιμοποιείται αποκλειστικά για ρούχα, που δεν είναι εμποτισμένα με κάποιο επικίνδυνο ή εύφλεκτο υλικό. Πλένετε στο πλυντήριο πάντα μόνο εκείνα τα ρούχα, που στην ετικέτα σύνθεσής τους αναφέρεται ότι είναι κατάλληλα για πλύσιμο σε πλυντήριο ή για υγρό καθαρισμό. Η χρήση της συσκευής πρέπει να γίνεται σύμφωνα με το βιβλίο οδηγιών χρήσης. Επίσης πρέπει να γίνεται τακτική συντήρηση και έλεγχος σωστής λειτουργίας της συσκευής. Η συσκευή δεν προορίζεται για χρήση σε εξωτερικούς χώρους. Μην τοποθετείτε τη συσκευή σας σε περιβάλλον χαμηλών θερμοκρασιών. Η παγωνιά δημιουργεί ρωγμές ή σκασίματα στους σωλήνες. Η προστασία της ηλεκτρονικής τεχνολογίας μειώνεται, όταν η θερμοκρασία πέσει κάτω από το όριο παγωνιάς. Η συσκευή αυτή δεν επιτρέπεται να τοποθετείται και να λειτουργεί σε χώρους που βρίσκονται εν κινήσει (π.χ. πλοία). Δεν επιτρέπεται η χρήση της συσκευής από άτομα, τα οποία λόγω της ψυχικής ή διανοητικής τους κατάστασης, της έλλειψης εμπειρίας ή λόγω άγνοιας δεν είναι σε θέση να τη χειριστούν με ασφάλεια. Επιτρέπεται μόνο υπό την επιτήρηση ή τις οδηγίες ενός άλλου υπεύθυνου ατόμου. Πρέπει να κρατάτε μακριά από το πλυντήριο ρούχων παιδιά κάτω των οκτώ ετών, εκτός εάν βρίσκονται διαρκώς υπό την επιτήρησή σας. Η χρήση της συσκευής από παιδιά άνω των οκτώ ετών μπορεί να γίνει, μόνο εφόσον σιγουρευτείτε απόλυτα, ότι έχουν καταλάβει το χειρισμό της και ότι τους έχουν γίνει κατανοητοί οι κίνδυνοι ενός λανθασμένου χειρισμού. Τα παιδιά δεν επιτρέπεται να καθαρίζουν τη συσκευή και να κάνουν εργασίες συντήρησης σε αυτή χωρίς επιτήρηση. 11

12 Υποδείξεις ασφαλείας Επιτηρείτε πάντα τα παιδιά που παίζουν κοντά στο πλυντήριο ρούχων και μην τα αφήνετε ποτέ να παίζουν με τη συσκευή. Τα προγράμματα απολύμανσης δεν επιτρέπεται να διακόπτονται, γιατί υπάρχει κίνδυνος τα αποτελέσματα της απολύμανσης να είναι μειωμένα. Ο ιδιοκτήτης της συσκευής πρέπει με τους αντίστοιχους ελέγχους κατά τη λειτουργία να διασφαλίζει το επίπεδο απολύμανσης θερμικών ή θερμοχημικών διαδικασιών [από τη λίστα, σύμφωνα με το άρθρο 18 του Νόμου περί Προστασίας από Λοιμώξεις (IFSG)]. Οποιαδήποτε άλλη χρήση πέρα από αυτές που αναφέρθηκαν θεωρείται ενάντια στους κανονισμούς και γι' αυτήν ουδεμία ευθύνη φέρει ο κατασκευαστής. 12

13 Προβλέψιμη λανθασμένη χρήση Υποδείξεις ασφαλείας Σε καμία περίπτωση δεν επιτρέπεται στη συσκευή αυτή ο χημικός καθαρισμός! Τα περισσότερα από τα υλικά χημικού καθαρισμού περιέχουν βενζίνη. Για το λόγο αυτό υπάρχει κίνδυνος ανάφλεξης ή έκρηξης. Όταν πλένετε με υψηλές θερμοκρασίες, λάβετε υπόψη σας, ότι το γυάλινο παράθυρο της πόρτας θερμαίνεται πάρα πολύ. Γι' αυτό μην αφήνετε τα παιδιά να το ακουμπήσουν, όσο διαρκεί το πρόγραμμα. Κίνδυνος εγκαύματος! Κλείνετε την πόρτα μετά από κάθε πλύση. Έτσι αποφεύγετε να σκαρφαλώσουν τα παιδιά στο πλυντήριο ή να κρύψουν αντικείμενα μέσα σε αυτό ή και να σκαρφαλώσουν μικρά ζώα στο πλυντήριο. Μην καταστρέφετε, μην αφαιρείτε και μην παραβλέπετε τα συστήματα ασφαλείας καθώς και τα όργανα χειρισμού του πλυντηρίου. Δεν επιτρέπεται να χρησιμοποιείτε συσκευές, στις οποίες έχουν πάθει βλάβη τα όργανα χειρισμού ή η μόνωση στους αγωγούς, μέχρι να αποκατασταθεί η βλάβη. Το νερό που βγαίνει από τη συσκευή είναι σαπουνόνερο και δεν είναι πόσιμο! Φροντίστε ώστε το σαπουνόνερο να διοχετεύεται σε μια ειδικά για αυτή την περίπτωση κατασκευασμένη αποχέτευση. Πριν βγάλετε τα ρούχα από τον κάδο, ελέγχετε πάντα, αν αυτός είναι ακίνητος. Βάζοντας το χέρι σας μέσα σε ένα κάδο που δεν έχει ακόμη σταματήσει να περιστρέφεται, υπάρχει κίνδυνος τραυματισμού. Κατά το κλείσιμο της πόρτας προσέχετε, ώστε να μην βρεθεί κάποιο μέλος του σώματός στο άνοιγμα μεταξύ πόρτας και πλαισίου. Προσοχή! Η πόρτα κλείνει αυτόματα μόλις ξεκινήσει να λειτουργεί η συσκευή. Με ανοιχτή τη θήκη απορρυπαντικού και χωρίς συρτάρι υπάρχει κίνδυνος εγκαύματος από το νερό που εκτινάσσεται. Χρησιμοποιείτε τη συσκευή μόνο μαζί με όλα τα μέρη της! Όταν χρησιμοποιείτε συνδυασμούς υλικών περιποίησης πλύσης μαζί με άλλα ειδικά καθαριστικά, πρέπει να λάβετε οπωσδήποτε υπόψη σας τις υποδείξεις χρήσης των παρασκευαστών. Χρησιμοποιείτε το κάθε υλικό μόνο για την περίπτωση που υποδεικνύεται από τον παρασκευαστή του, έτσι ώστε να αποφύγετε τυχόν βλάβες και έντονες χημικές αντιδράσεις. 13

14 Υποδείξεις ασφαλείας Τεχνική ασφάλεια Πριν από την τοποθέτηση και λειτουργία της συσκευής, ελέγχετε, αν υπάρχουν ορατές εξωτερικές ζημιές. Αν συμβαίνει αυτό, δεν επιτρέπεται να προχωρήσετε στην τοποθέτηση ή στη λειτουργία της συσκευής. Η συσκευή αυτή σας εγγυάται ηλεκτρική ασφάλεια, εφόσον συνδεθεί με σύστημα γείωσης σύμφωνο προς τις ισχύουσες προδιαγραφές. Είναι πολύ σημαντικό να ελεγχθεί αυτή η βασική προϋπόθεση ασφαλείας, και μάλιστα από έναν ειδικό. Η Miele δεν ευθύνεται για βλάβες που μπορεί να προκληθούν σε περίπτωση απουσίας ή διακοπής της γείωσης. Εξαιτίας λανθασμένων επισκευών μπορεί να προκύψει σοβαρός κίνδυνος για το χειριστή, για τον οποίο καμία ευθύνη δεν φέρει η εταιρεία Miele. Οι επισκευές πρέπει να γίνονται μόνο από ειδικό τεχνικό ή τεχνικό εξουσιοδοτημένο από την εταιρεία Miele, διαφορετικά για βλάβες που θα προκύψουν αργότερα δεν θα ισχύει η εγγύηση. Μην επιχειρήσετε να κάνετε αλλαγές στη συσκευή, αν αυτό δεν επιτρέπεται ρητά από την εταιρεία Miele. Σε περίπτωση βλάβης ή κατά τον καθαρισμό και τη συντήρηση, η συσκευή πρέπει να αποσυνδέεται από το ηλεκτρικό δίκτυο. Η συσκευή αποσυνδέεται τελείως από το ηλεκτρικό δίκτυο, τότε μόνο, όταν: έχετε βγάλει το φις του πλυντηρίου ρούχων από την πρίζα ή έχετε κλείσει τη γενική ασφάλεια στον ηλεκτρικό πίνακα, ή έχετε αφαιρέσει τη βιδωτή ασφάλεια από τον ηλεκτρικό πίνακα. Βλέπε επίσης κεφ. "Τοποθέτηση και σύνδεση", παράγραφος "Ηλεκτρική σύνδεση". Το πλυντήριο ρούχων πρέπει να συνδεθεί στην παροχή νερού μόνο με ένα καινούριο σετ σωλήνων. Παλιά σετ σωλήνων δεν επιτρέπεται να ξαναχρησιμοποιηθούν. Ελέγχετε τα σετ σωλήνων σε τακτικά χρονικά διαστήματα. Έτσι μπορείτε να τα αντικαταστήσετε εγκαίρως και να προλάβετε τυχόν διαρροές. Σε περίπτωση διαρροών πρέπει να αποκατασταθεί η αιτία που τις προκαλεί, πριν συνεχίσετε να χρησιμοποιείτε το πλυντήριο. Σε περίπτωση διαρροής νερού αποσυνδέετε αμέσως το πλυντήριο ρούχων από το ηλεκτρικό δίκτυο! Σε ελαττωματικές λειτουργίες της θέρμανσης με ατμό μπορεί να δημιουργηθούν υψηλές θερμοκρασίες στην περιοχή της πόρτας, στο καπάκι της θήκης απορρυπαντικού και στο εσωτερικό του κάδου (ιδιαίτερα στο χείλος του κάδου). Υπάρχει κίνδυνος ελαφρών εγκαυμάτων. Αυτή η υπόδειξη ισχύει μόνο για συσκευές με θέρμανση ατμού. Διάφορα μέρη της συσκευής που έχουν υποστεί βλάβη, θα πρέπει να αντικατασταθούν μόνο με γνήσια ανταλλακτικά της εταιρείας Miele. Μόνο έτσι, μπορεί να εγγυηθεί η Miele ότι η συσκευή θα ανταποκρίνεται πλήρως στις προδιαγραφές ασφαλείας με τις οποίες έχει κατασκευαστεί. Γι' αυτό το πλυντήριο ρούχων ισχύουν οι διατάξεις και οι κανόνες της Γερμανικής Νομικής Ασφάλειας ατυχημάτων (DGUV). Συνιστάται, να γίνεται έλεγχος σύμφωνα με τις διατάξεις και τους κανόνες της Γερμανικής Νομικής Ασφάλειας ατυχημάτων - DGUV /κεφάλαιο 2.6/ παράγραφος 4. Τα αποτελέσματα του ελέγχου πρέπει να καταχωρούνται σε ένα βιβλίο ελέγχου, το οποίο μπορείτε να προμηθευτείτε από το Miele Service. 14

15 Υποδείξεις ασφαλείας Λάβετε υπόψη σας τις υποδείξεις στο κεφ. "Τοποθέτηση και σύνδεση" καθώς και το κεφ. "Τεχνικά χαρακτηριστικά". Το φις του πλυντηρίου ρούχων πρέπει πάντα να είναι προσβάσιμο, έτσι ώστε το πλυντήριο να μπορεί κάθε στιγμή να αποσυνδεθεί από το ηλεκτρικό ρεύμα. Για τη μόνιμη σύνδεση θα πρέπει στην εγκατάσταση να υπάρχει σύστημα διαχωρισμού για κάθε πόλο. Σε περίπτωση που προβλέπεται μια σταθερή ηλεκτρική σύνδεση, πρέπει το πλυντήριο να μπορεί να αποσυνδεθεί από την παροχή ηλεκτρικού ρεύματος μέσω ενός συστήματος αποσύνδεσης όλων των πόλων από το δίκτυο. Το σύστημα αποσύνδεσης από το δίκτυο πρέπει να βρίσκεται κοντά στο πλυντήριο ρούχων και κάθε φορά να είναι αναγνωρίσιμο, ανεμπόδιστα προσβάσιμο και εύκολο στον χειρισμό. 15

16 Υποδείξεις ασφαλείας Σωστή χρήση Η μέγιστη ποσότητα φορτίου ανέρχεται στα 12 κιλά (στεγνά ρούχα) για τo μοντέλo PW 811, στα 16 κιλά (στεγνά ρούχα) για το PW 814 και στα 20 κιλά (στεγνά ρούχα) για το μοντέλο PW 818. Για τις εν μέρει περιορισμένες ποσότητες φορτίου για μεμονωμένα προγράμματα μπορείτε να ενημερωθείτε στο κεφάλαιο "Ανάλυση προγραμμάτων". Σιγουρευτείτε, πριν από την αρχική λειτουργία, ότι έχουν αφαιρεθεί οι ασφάλειες μεταφοράς (βλέπε κεφ. "Τοποθέτηση και σύνδεση", παράγραφος "Αφαίρεση ασφάλειας μεταφοράς"). Αν δεν τις αφαιρέσετε, μπορεί με το στύψιμο να προκληθούν ζημιές στη συσκευή, πιθανώς και σε διπλανά έπιπλα και συσκευές. Μην προσπαθήσετε ποτέ να ανοίξετε την πόρτα της συσκευής βίαια. Η πόρτα ανοίγει μόνο όταν εμφανιστεί η αντίστοιχη υπόδειξη στην οθόνη. Μην πιέζετε την αιωρούμενη μονάδα της συσκευής προς τα πίσω κατά τη διάρκεια λειτουργίας της συσκευής. Κατά το κλείσιμο της πόρτας υπάρχει ανάμεσα στο πλαίσιο πόρτας και το άνοιγμα του κάδου καθώς και στους μεντεσέδες κίνδυνος μαγκώματος και κοψίματος. Προσοχή, η ασφάλιση της πόρτας γίνεται αυτόματα με την έναρξη λειτουργίας της συσκευής! Κλείνετε τη βρύση, αν πρόκειται να απουσιάσετε για μεγάλο χρονικό διάστημα (π.χ. διακοπές), προπαντός όταν δεν υπάρχει κοντά στη συσκευή στόμιο εκροής νερού (Gully). Προσέχετε, να μην μπαίνουν μέσα στον κάδο μαζί με τα ρούχα διάφορα ξένα αντικείμενα από μέταλλο, όπως π.χ. καρφιά, βελόνες, κέρματα, γιατί αυτά μπορεί να προκαλέσουν βλάβες στον κάδο και στο περίβλημα κάδου. Οι βλάβες αυτές στη συνέχεια προκαλούν φθορές στα ρούχα. Αν χρησιμοποιείτε πάντα τη σωστή δόση απορρυπαντικού, η αφαίρεση αλάτων της συσκευής δεν θα είναι απαραίτητη. Αν όμως παρουσιαστεί στη συσκευή έντονη συσσώρευση αλάτων, θα πρέπει να χρησιμοποιήσετε ένα ειδικό υλικό αφαίρεσης αλάτων με αντισκωρική προστασία. Τέτοια υλικά μπορείτε να τα προμηθευτείτε από τα καταστήματα πώλησης προϊόντων Miele ή από το τμήμα ανταλλακτικών της Miele. Τηρείτε αυστηρά τις οδηγίες δοσολογίας. Αν πρόκειται να πλύνετε στη συσκευή ρούχα, που έχετε εκ των προτέρων περιποιηθεί με υλικά καθαρισμού με οξέα, πρέπει πρώτα να τα ξεπλύνετε καλά με καθαρό νερό. Δεν πρέπει, σε καμία περίπτωση, να χρησιμοποιείτε καθαριστικά που περιέχουν χημικούς διαλύτες (π.χ. βενζίνη καθαρισμού). Υπάρχει κίνδυνος βλάβης σε διάφορα τμήματα της συσκευής και δημιουργίας δηλητηριωδών αναθυμιάσεων. Κίνδυνος έκρηξης και πυρκαγιάς! Αποφεύγετε να αποθηκεύετε ή να χρησιμοποιείτε κοντά στο πλυντήριο ρούχων βενζίνη, πετρέλαιο ή άλλα εύφλεκτα υλικά. Μη χρησιμοποιείτε το καπάκι της συσκευής σαν επιφάνεια τοποθέτησης διαφόρων αντικειμένων. Κίνδυνος έκρηξης και πυρκαγιάς! Μην αποθηκεύετε στο καπάκι της συσκευής χημικά υλικά (υγρά απορρυπαντικά, βοηθητικά υλικά). Αυτά μπορεί να προκαλέσουν χρωματικές αλλοιώσεις ή επίσης ζημιά στο βερνίκι. Αν πέσουν κατά λάθος χημικά υλικά στην επιφάνεια, τα αφαιρείτε αμέσως με ένα βρεγμένο πανί. 16

17 Υποδείξεις ασφαλείας Στην πίσω πλευρά της συσκευής υπάρχει μία έξοδος τουρμπίνας. Αυτή δεν πρέπει σε καμία περίπτωση να κλείσει ή να καλυφθεί. Λάβετε υπόψη την ελάχιστη απόσταση στο σχέδιο εγκατάστασης. Οι βαφές που θα χρησιμοποιήσετε, πρέπει να είναι κατάλληλες για πλυντήρια ρούχων. Προσέχετε τις οδηγίες χρήσης στη συσκευασία της βαφής. Τα ξεβαφτικά υλικά περιέχουν θείο, γι' αυτό και προκαλούν σκουριά. Μη χρησιμοποιείτε ποτέ ξεβαφτικά στο πλυντήριο ρούχων. Αποφεύγετε την επαφή των ανοξείδωτων επιφανειών με υγρά απολυμαντικά ή απορρυπαντικά που περιέχουν χλώριο ή υποχλωριώδες νάτριο. Τα υλικά αυτά μπορεί να προκαλέσουν διάβρωση στις ανοξείδωτες επιφάνειες. Επίσης διάβρωση μπορεί να προκαλέσουν και οι έντονοι υδρατμοί από σαπουνόνερο που περιέχει χλώριο. Γι' αυτό δεν επιτρέπεται να τοποθετείτε κοντά στη συσκευή δοχεία με αυτού του είδους περιεχόμενο. Για τον καθαρισμό του πλυντηρίου δεν επιτρέπεται να χρησιμοποιείτε καμία συσκευή υψηλής πίεσης ούτε και να το βρέχετε με νερό από λάστιχο ποτίσματος. 17

18 Υποδείξεις ασφαλείας Χλώριο και ζημιές σε μέρη της συσκευής Όσο περισσότερο χλώριο χρησιμοποιείτε, τόσο αυξάνεται και η πιθανότητα ζημιάς σε μέρη της συσκευής. Υποδείξεις για τη λεύκανση με χλώριο και χλωριούχο αιθυλένιο Η χρήση προϊόντων που περιέχουν χλώριο, όπως π.χ. διάλυμα υποχλωριδίου του νατρίου ή λευκαντική σκόνη, μπορεί ανάλογα με την περιεκτικότητα σε χλώριο, το χρόνο δράσης και τη θερμοκρασία, να καταστρέψει την προστατευτική επίστρωση των ανοξείδωτων επιφανειών και να προκαλέσει σε κάποια σημεία διάβρωση. Για το λόγο αυτό θα πρέπει να απέχετε από τη χρήση τέτοιων προϊόντων και αντί αυτού να χρησιμοποιείτε όσο το δυνατόν λευκαντικά με οξυγονούχα βάση. Σε περίπτωση που χρειαστεί να χρησιμοποιήσετε για ειδικούς λεκέδες ένα λευκαντικό που περιέχει χλώριο, πρέπει οπωσδήποτε να ακολουθήσετε μια αντιχλωριακή διαδικασία. Διαφορετικά μπορεί να προκληθεί μόνιμη και ανεπανόρθωτη ζημιά σε διάφορα μέρη της συσκευής αλλά και στα ρούχα. Αντιχλωριακή διαδικασία Η αντιχλωριακή διαδικασία πρέπει να διεξαχθεί άμεσα μετά το τέλος της φάσης λεύκανσης. Χρησιμοποιείτε κατά προτίμηση υπεροξείδιο του υδρογόνου ή ένα απορρυπαντικό ή λευκαντικό προϊόν με οξυγονούχα βάση και χωρίς να αδειάσει ενδιάμεσα το νερό πλύσης. Τα προϊόντα με θειϊκό οξύ, ιδιαίτερα όταν το νερό είναι σκληρό, δημιουργούν άλατα, τα οποία μπορεί να οδηγήσουν σε ένα είδος κρούστας πάνω στα ρούχα ή συσσώρευση στρώσεων από άλατα μέσα στη συσκευή. Αντίθετα, η διαδικασία με υπεροξείδιο του υδρογόνου δρα θετικά στην ουδετεροποίηση του χλωρίου και για τον λόγο αυτό προτιμάται η χρήση της. Η ακριβής δοσολογία του βοηθητικού προϊόντος και η θερμοκρασία της διαδικασίας ρυθμίζονται και ελέγχονται επί τόπου, σύμφωνα με τις προτάσεις δοσολογίας του κατασκευαστή του απορρυπαντικού ή του βοηθητικού προϊόντος. Επίσης πρέπει να ελέγχεται, αν πράγματι έχουν απομακρυνθεί όλα τα υπολείμματα ενεργού χλωρίου από τα ρούχα. 18

19 Εξαρτήματα Υποδείξεις ασφαλείας Η τοποθέτηση εξαρτημάτων, επιτρέπεται να γίνει, μόνον όταν αυτά φέρουν την σφραγίδα της Miele ή όταν η ίδια η εταιρεία επιτρέπει την τοποθέτησή τους. Αν χρησιμοποιήσετε εξαρτήματα άλλης μάρκας, χάνετε κάθε δικαίωμα να απαιτήσετε την προστασία και τα πλεονεκτήματα που περιέχονται μέσα στην εγγύηση. Αξιοποίηση της παλιάς συσκευής Όταν τελειώσει η διάρκεια ζωής της συσκευής σας και θέλετε να την απορρίψετε, αχρηστεύετε πρώτα την κλειδαριά της πόρτας. Έτσι αποφεύγετε το να κλειδωθούν μέσα τα παιδιά και να κινδυνεύσει η ζωή τους. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για βλάβες που προκύπτουν από λανθασμένη χρήση ή αμέλεια των υποδείξεων ασφαλείας. 19

20 Περιγραφή συσκευής (με θήκη απορρυπαντικού) Τύποι συσκευών με θήκη απορρυπαντικού (WEK) a Οθόνη βλέπε κεφ. "Λειτουργία των οργάνων χειρισμού" b Διακόπτης ασφαλείας βλέπε κεφ. "Λειτουργία των οργάνων χειρισμού" c Λαβή πόρτας d Πόρτα e Βιδωτό πόδι, ρυθμιζόμενο (4 τεμάχια) f Θήκη απορρυπαντικού g Ηλεκτρική σύνδεση h Σύνδεση με κρύο νερό i Σύνδεση με ζεστό νερό j 2 x σύνδεση με σκληρό νερό (προαιρετικά) k Συνδέσεις με εξωτερικές δοσομετρικές αντλίες l Σύστημα απορρόφησης υδρατμών / ελεύθερο στόμιο εκροής τύπου AB m Θήκη για τη μονάδα επικοινωνίας Μονάδα επικοινωνίας XKM RS 232, διατίθεται ως πρόσθετο εξάρτημα. n Βαλβίδα αποχέτευσης o Σύνδεση με κρύο νερό για υγρή δοσομέτρηση (προαιρετικά) p Αναγνώστης κάρτας βλέπε κεφ. "Λειτουργία των οργάνων χειρισμού" q Περίβλημα εξαερισμού r Δυνατότητα σύνδεσης ατμού άμεσα / έμμεσα (ανάλογα με το μοντέλο) Βλέπε κεφ. "Τοποθέτηση και σύνδεση" 20

21 Περιγραφή συσκευής (χωρίς θήκη απορρυπαντικού) Τύποι συσκευών χωρίς θήκη απορρυπαντικού a Οθόνη βλέπε κεφ. "Λειτουργία των οργάνων χειρισμού" b Διακόπτης ασφαλείας βλέπε κεφ. "Λειτουργία των οργάνων χειρισμού" c Λαβή πόρτας d Πόρτα e Βιδωτό πόδι, ρυθμιζόμενο (4 τεμάχια) f Ηλεκτρική σύνδεση g Σύνδεση με κρύο νερό h Σύνδεση με ζεστό νερό i 2 x σύνδεση με σκληρό νερό (προαιρετικά) j Συνδέσεις με δοσομετρικές αντλίες k Σύστημα απορρόφησης υδρατμών / ελεύθερο στόμιο εκροής τύπου AB l Θήκη για τη μονάδα επικοινωνίας Μονάδα επικοινωνίας XKM RS 232, διατίθεται ως πρόσθετο εξάρτημα. m Βαλβίδα αποχέτευσης n Σύνδεση με κρύο νερό για υγρή δοσομέτρηση o Αναγνώστης κάρτας βλέπε κεφ. "Λειτουργία των οργάνων χειρισμού" p Περίβλημα εξαερισμού q Δυνατότητα σύνδεσης ατμού άμεσα / έμμεσα (ανάλογα με το μοντέλο) βλέπε κεφ. "Λειτουργία των οργάνων χειρισμού" 21

22 Χειρισμός του πλυντηρίου ρούχων Λειτουργία των οργάνων χειρισμού a Οθόνη Μετά την έναρξη λειτουργίας εμφανίζεται η ένδειξη καλωσορίσματος και στη συνέχεια η λίστα προγραμμάτων. Στην οθόνη εμφανίζεται μαρκαρισμένο το τελευταίο πρόγραμμα που είχατε επιλέξει. b Πλήκτρα λειτουργίας Στα πλήκτρα αυτά αντιστοιχούν κάποιες λειτουργίες ανάλογα με την κατάσταση στην οποία βρίσκεται εκείνη τη στιγμή η συσκευή. Το είδος λειτουργίας εμφανίζεται στην οθόνη πάνω από τα πλήκτρα και όταν τα πατήσετε μαρκάρεται με κίτρινο χρώμα. Σε περίπτωση αλλαγής προγραμματισμού σε "Εγγραφή στα πλήκτρα άμεσα" μπορούν να επιλεγούν τα τα 6 προγράμματα της λίστας προγραμμάτων απευθείας μέσω των πλήκτρων 1-6. c Πλήκτρο έναρξη Με το πάτημα ξεκινάει το επιλεγμένο πρόγραμμα. Μετά την έναρξη, αν πιέσετε το ίδιο πλήκτρο, εμφανίζεται το αρχικό περιεχόμενο της οθόνης, όπως αυτό ήταν πριν την έναρξη προγράμματος. d Οπτική θύρα επικοινωνίας PC Με ένα κατάλληλο λογισμικό Η/Υ μπορεί να γίνει μεταφορά δεδομένων από το ηλεκτρονικό σύστημα ελέγχου της συσκευής στον υπολογιστή και αντίστροφα. Η σύνδεση γίνεται μέσω της οπτικής θύρας επικοινωνίας, μπροστά στον πίνακα χειρισμού. e Επιλογέας πολλαπλών λειτουργιών Με αυτόν επιλέγονται (= περιστροφή) και επιβεβαιώνονται (= πάτημα) σημεία του μενού. f Συσκευή ανάγνωσης κάρτας Εάν τοποθετηθεί μία κάρτα τότε η συσκευή μπορεί να πλύνει με τα προγράμματα που βρίσκονται στην κάρτα. Τοποθετείτε την κάρτα προς την κατεύθυνση του βέλους. g Διακόπτης Ι "λειτουργία" Θέτει σε λειτουργία τη συσκευή. h Διακόπτης 0 "διακοπή λειτουργίας" Διακόπτει τη λειτουργία της συσκευής. 22

23 Χειρισμός του πλυντηρίου ρούχων i Διακόπτης ασφαλείας Ο διακόπτης ασφαλείας βοηθά να τεθεί η συσκευή γρήγορα σε ασφαλή κατάσταση σε περίπτωση κινδύνου ή προς αποφυγή ενός κινδύνου. Ο διακόπτης ασφαλείας πρέπει να είναι έτσι τοποθετημένος, ώστε ο χρήστης να μπορεί να τον χειριστεί άμεσα σε περίπτωση ανάγκης. Προσοχή, η συσκευή έχει τάση! Μετά την απομάκρυνση του κινδύνου ο διακόπτης απασφαλίζεται μέσω περιστροφής προς τα δεξιά. Πρέπει να πιέσετε εκ νέου το πλήκτρο ΕΝΑΡΞΗ, για να συνεχιστεί το πρόγραμμα που διακόπηκε. Πλήκτρα λειτουργίας Στοπ/Λήξη Το δεξί πλήκτρο μπορεί να χρησιμοποιηθεί μετά την έναρξη του προγράμματος ως πλήκτρο λήξης του προγράμματος. Αν το πατήσετε, σταματά το επιλεγμένο πρόγραμμα, αν το πατήσετε εκ νέου, το πρόγραμμα διακόπτεται. Block plus Το αντίστοιχο μπλοκ προγράμματος (π.χ. πρόπλυση) προστίθεται στο πρόγραμμα. Στοπ κολλαρίσματος Αν τα ρούχα πρέπει να κολλαριστούν, τότε πρέπει να πατήσετε το πλήκτρο. Στύψιμο Στοπ στυψίματος Αν μετά το ξέβγαλμα δεν θέλετε να συνεχίσετε με στύψιμο, πατάτε αυτό το πλήκτρο. Ρυθμίσεις Ημερομηνία και ώρα έναρξης Αν πατήσετε το πλήκτρο πριν από την έναρξη του προγράμματος, εμφανίζεται στην οθόνη η υπόδειξη ότι μπορείτε να επιλέξετε το χρόνο έναρξης. Πληροφορίες Μετά την έναρξη του προγράμματος μπορούν να εμφανιστούν εδώ οι τελευταίες πληροφορίες του προγράμματος. Χειροκίνητες ρυθμίσεις Προσπέρασμα φάσης προγράμματος Πίσω Πίσω στην προηγούμενη σελίδα της οθόνης. / Υπόδειξη για την επόμενη / προηγούμενη σειρά Αποθήκευση Βλέπε Είσοδος στους προγραμματισμούς ιδιοκτήτη όλα τα προγράμματα 23

24 Χειρισμός του πλυντηρίου ρούχων Πλήκτρο επιστροφής με διαγραφή χαρακτήρων aa αλλαγή μικρά - κεφαλαία Aa αλλαγή κεφαλαία - μικρά Παροχή νερού Δοσομέτρηση Δοσομέτρηση απενεργοποιημένη Πλύση και θέρμανση Διεξαγωγή με κίνηση Κάρτα μαρκαρισμένη Πρόγραμμα κλειδωμένο Αν ξεκινήσετε ένα κλειδωμένο πρόγραμμα, τότε δεν μπορείτε, μετά την πάροδο 1 λεπτού, να το σταματήσετε ή να το διακόψετε με το πλήκτρο λήξης. Πρόγραμμα δεν είναι κλειδωμένο Μεταφορά δεδομένων Κάρτα ιδιοκτήτη Μεταφορά δεδομένων από το σύστημα χειρισμού στην κάρτα και αντίστροφα βλέπε οδηγίες προγραμματισμού. Η κάρτα μπορεί να αποθηκεύσει στο μέγιστο 30 προγράμματα σε μπλοκ των 6. Μπορείτε να γράψετε στην πίσω πλευρά της κάρτας. 24

25 Αρχική λειτουργία Προετοιμασία πλύσης Η αρχική λειτουργία της συσκευής πρέπει να γίνει μόνο από τεχνικό του Miele Service ή από τεχνικό ενός εξουσιοδοτημένου καταστήματος. Ανοίγετε τις βαλβίδες παροχής νερού στον χώρο τοποθέτησης και ανάλογα με τον τρόπο θέρμανσης και ατμού. Θέτετε εντός λειτουργίας τον κεντρικό διακόπτη (που υπάρχει στον χώρο). Θέτετε σε λειτουργία τη συσκευή με το πλήκτρο I "λειτουργία". M PROFESSIONAL PW 8xx καλωσήλθατε Εμφανίζεται η οθόνη καλωσορίσματος. 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C 3 Χρωματιστά εντατικό 60 C Η παρουσίαση στην οθόνη ποικίλει ανάλογα με το επιλεγμένο πρόγραμμα. Στη συνέχεια εμφανίζεται η λίστα προγραμμάτων. Το πρόγραμμα που ξεκίνησε τελευταίο είναι μαρκαρισμένο. Χρήσιμη συμβουλή: Με περιστροφή του επιλογέα πολλαπλών λειτουργιών υπάρχει η δυνατότητα επιλογής ενός προγράμματος και μπορεί να ξεκινήσει άμεσα με το πάτημα του πλήκτρου "ΕΝΑΡΞΗ". 25

26 Προετοιμασία πλύσης Προετοιμάζετε τα ρούχα Αδειάζετε τις τσέπες. Ξένα αντικείμενα (όπως π.χ. καρφιά, κέρματα, συνδετήρες) μπορεί να καταστρέψουν ρούχα και μέρη της συσκευής. Χωρητικότητες (στεγνά ρούχα) PW 811 PW 814 PW 818 μέγιστο 12 κιλά μέγιστο 16 κιλά μέγιστο 20 κιλά Οι χωρητικότητες αναφέρονται στον αντίστοιχο πίνακα προγραμμάτων. Τοποθετείτε τα ρούχα Θέτετε το πλυντήριο ρούχων σε λειτουργία με το πλήκτρο. Ανοίγετε την πόρτα τραβώντας από τη λαβή. Ξεδιπλώνετε τα ρούχα και τα τοποθετείτε χαλαρά στον κάδο. Τοποθετώντας μαζί ρούχα διαφορετικού μεγέθους, τα αποτελέσματα της πλύσης θα είναι καλύτερα και στο στύψιμο θα υπάρχει ισομερής κατανομή ρούχων. Τοποθετώντας το μέγιστο επιτρεπόμενο φορτίο, η κατανάλωση ενέργειας και νερού, σε σχέση με την ποσότητα των ρούχων, είναι στα χαμηλότερα επίπεδα. Η υπερβολική ποσότητα ρούχων επιδρά αρνητικά στο αποτέλεσμα πλύσης και αυξάνει το τσαλάκωμά τους. Κλείνετε την πόρτα Κλείνετε την πόρτα πιέζοντας το κλείστρο. Προσέχετε να μη πιαστούν ρούχα ανάμεσα στην πόρτα και στο λάστιχο της πόρτας. Η πόρτα πιάνει, αλλά όμως δεν έχει ασφαλίσει καλά. Η ασφάλιση της πόρτας γίνεται αυτόματα, μόλις η συσκευή αρχίσει να λειτουργεί. 26

27 Πλύση με θήκη απορρυπαντικού Προσθήκη απορρυπαντικού μέσω της θήκης Για τα στάνταρ προγράμματα προσθέτετε απορρυπαντικό σε σκόνη για την κύρια πλύση στη θήκη και αν το επιθυμείτε προσθέτετε απορρυπαντικό για την πρόπλυση στη θήκη, προσθέτετε διαυγαστικό μέσο στην μπροστινή θήκη. Τοποθετείτε τα άλλα υγρά βοηθητικά απορρυπαντικά στην πίσω θήκη (αν έχει προγραμματιστεί αντίστοιχα η συσκευή). Στις θήκες απορρυπαντικού δεν επιτρέπεται να προσθέτετε το υλικό πέρα από το μαρκάρισμα. Διαφορετικά τα απορρυπαντικά θα τρέξουν πρόωρα από το σιφονάκι μέσα στη συσκευή. 27

28 Πλύση με θήκη απορρυπαντικού Λευκαντικό Προσθέτετε λευκαντικό μόνο σε ρούχα που η ετικέτα τους έχει το σύμβολο Δ. Η προσθήκη υγρού λευκαντικού γίνεται μόνο μέσω της ειδικά προβλεπόμενης για αυτό θήκης. Μόνο έτσι είναι εγγυημένη η αυτόματη τροφοδοσία του υλικού στο δεύτερο ξέβγαλμα. Η προσθήκη υγρού λευκαντικού σε χρωματιστά ρούχα είναι τότε μόνο ακίνδυνη, όταν ο κατασκευαστής του υφάσματος εγγυάται στην ετικέτα για τη σταθερότητα των χρωμάτων και επιτρέπει ανεπιφύλακτα τη χρήση λευκαντικού. Όσο περισσότερο χλώριο χρησιμοποιείτε, τόσο αυξάνεται και η πιθανότητα ζημιάς σε μέρη της συσκευής. Χρήση υλικών βαφής / ξεβαφτικών καθώς και υλικών αφαίρεσης αλάτων Χρησιμοποιείτε μόνο τα ειδικά για πλυντήρια ρούχων υλικά βαφής, ξεβαφτικά ή υλικά αφαίρεσης αλάτων. Διαβάστε προσεκτικά στη συσκευασία τον τρόπο χρήσης τους. 28

29 Πλύση χωρίς θήκη απορρυπαντικού Συνέχιση του προγράμματος μετά την ένδειξη "Βλάβη συστήματος δοσομέτρησης" Όταν το δοχείο δοσομέτρησης αδειάζει, διακόπτεται αυτομάτως η λειτουργία της αντλίας και του πλυντηρίου, ταυτόχρονα σας προειδοποιεί η συσκευή ότι υπάρχει έλλειψη υγρού υλικού δοσομέτρησης. βλάβη δοσομετρικ. συστ. γεμίστε το δοχείο δοσομετρητή?? και πιέστε το πλήκτρο έναρξης Γεμίζετε το δοχείο δοσομέτρησης. Πιέζετε το πλήκτρο "έναρξη" για να συνεχιστεί το πρόγραμμα. Ποσότητες δοσολογίας Πρέπει να λάβετε υπόψη τις οδηγίες στη συσκευασία απορρυπαντικού. Κατά τη χρήση και το συνδυασμό απορρυπαντικών και ειδικών προϊόντων λαμβάνετε πάντα υπόψη τις οδηγίες χρήσης του κατασκευαστή. Χρησιμοποιείτε το κάθε μέσο, μόνο για τις περιπτώσεις εφαρμογής που υποδεικνύονται από τον κατασκευαστή, ώστε να αποφεύγετε τυχόν υλικές ζημιές και έντονες χημικές αντιδράσεις. Ζητήστε από τον κατασκευαστή του απορρυπαντικού να σας επιβεβαιώσει ότι μπορείτε να χρησιμοποιήσετε το συγκεκριμένο απορρυπαντικό στο πλυντήριό σας χωρίς πρόβλημα. Τα υγρά απορρυπαντικά θα πρέπει πριν από την τοποθέτησή τους να έχουν τη φυσιολογική θερμοκρασία χώρου, για να μην επηρεάζεται η ελαστικότητα ροής τους και η ποσότητα δοσολογίας. Λειτουργία των δοσομετρικών αντλιών Πριν από την αρχική λειτουργία των δοσομετρικών αντλιών, πρέπει να γίνει αναρρόφηση του υγρού απορρυπαντικού και η ρύθμιση της ποσότητας δοσολογίας. 29

30 Πλύση χωρίς θήκη απορρυπαντικού Καλιμπράρισμα δοσομέτρησης Το καλιμπράρισμα δοσομέτρησης χρησιμοποιείται για να καθοριστεί η απόδοση κάθε μίας δοσομετρικής αντλίας. Απευθείας εισαγωγή στο καλιμπράρισμα δοσομέτρησης, όταν η συσκευή είναι εκτός λειτουργίας: Κρατάτε πατημένο το πλήκτρο πολλαπλών λειτουργιών 2 και θέτετε σε λειτουργία τη συσκευή με το πλήκτρο λειτουργία. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 δοσομετρική αντλία 2 Δυνατότητες επιλογής: βασικό μενού Δοσομετρική αντλία 1 έως 13 Επιλέγετε μια δοσομετρική αντλία. Μετά από την επιλογή της δοσομετρικής αντλίας εμφανίζονται στην οθόνη τα εξής: καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 V: 100 ml t: 0s ισχ.: όχι 0/1 Χρήσιμη συμβουλή: Μπορείτε να ρυθμίσετε την ποσότητα δοσολογίας από το 0 ως το 9999 με βηματισμό ανά 1 ml. Πιέζετε το πλήκτρο πολλαπλών λειτουργιών 0/1. Ο δοσομετρικός σωλήνας γεμίζει. Σταματάτε τη διαδικασία αγγίζοντας το πλήκτρο 0/1. Οδηγείτε τον σωλήνα της δοσομετρικής αντλίας προς τα πάνω μέσα σε ένα δοχείο μέτρησης. Ερεθιστικό υλικό δοσολογίας. Ερεθίζει το δέρμα και τα μάτια. Αποφεύγετε την επαφή με το δέρμα και τα μάτια. Φοράτε προστατευτική φόρμα. Με το πλήκτρο "πίσω" μεταβαίνετε στο βασικό μενού. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 βασικό μενού δοσομετρική αντλία 2 Επιλέγετε μια δοσομετρική αντλία. 30

31 Πλύση χωρίς θήκη απορρυπαντικού καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 V: 100 ml t: 0 s ισχ.: όχι 0/1 Πιέζετε το πλήκτρο πολλαπλών λειτουργιών 0/1. Διακόπτετε την αντλία πατώντας το πλήκτρο 0/1, αλλιώς η αντλία μετά από 60 δευτερόλεπτα διακόπτεται αυτόματα. Μετράτε την ποσότητα που συγκεντρώθηκε στο δοχείο μέτρησης. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 V: 100 ml t: 30 s ισχ.: 200 ml/min 0/1 Καταχωρείτε την τιμή που προέκυψε στο πεδίο "V:". Η ισχύς P σε ml/min υπολογίζεται από το ηλεκτρονικό σύστημα της συσκευής. Πιέζετε το πλήκτρο "αποθήκευση". Η τιμή που προέκυψε για την αντλία αποθηκεύεται στη μνήμη της συσκευής. Συνδέετε πάλι τον σωλήνα. 31

32 Πλύση Δοσολογία απορρυπαντικού Ποσότητα δόσης απορρυπαντικού Σκληρότητα νερού Πρέπει να λάβετε υπόψη τη σκληρότητα νερού και τις οδηγίες στη συσκευασία απορρυπαντικού. Σκληρότητα Συνολική σκληρότητα σε mmol/l Γερμανικός βαθμός σκληρότητας dh Μαλακό (I) 0-1,5 0-8,4 Μέτριο (II) 1,5-2,5 8,4-14 Σκληρό (III) πάνω από 2,5 πάνω από 14 Αν δεν την γνωρίζετε, μπορείτε να ενημερωθείτε από την αρμόδια Υπηρεσία ύδρευσης. Επιλογή προγράμματος Επιλέγετε με περιστροφή του επιλογέα πολλαπλών λειτουργιών ένα πρόγραμμα (π.χ. πρόγραμμα 1 βαμβακερά). Στην οθόνη εμφανίζονται (π.χ.) οι εξής λειτουργίες: 197 Εκκένωση ανακύκλ. νερού κρύο 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C Επιλέγετε τις πρόσθετες λειτουργίες πρόπλυση, στοπ κολλαρίσματος ή στοπ στυψίματος Επιβεβαιώνετε το επιλεγμένο πρόγραμμα πιέζοντας πατώντας τον επιλογέα πολλαπλών λειτουργιών. Στην οθόνη εμφανίζονται (π.χ.) οι εξής λειτουργίες: 1 Ανθεκτικά 90 C Κύρια πλύση 11,0/11,0 kg Ξέβγαλμα 1150 rpm + Επιλέγετε επιπλέον, όταν το επιθυμείτε, το μπλοκ προγράμματος πρόπλυση αγγίζοντας το πλήκτρο "Blockplus". Όταν πατήσετε το πλήκτρο "Blockplus" εμφανίζονται στην οθόνη τα εξής: 1 Ανθεκτικά 40 C Πρόπλυση 11,0/11,0 kg 90 C Κύρια πλύση 1150 rpm + Το πεδίο "" έχει μαρκαριστεί. Χρήσιμη συμβουλή: Με εκ νέου πάτημα η λειτουργία μπορεί να ακυρωθεί πάλι. Χρήσιμη συμβουλή: Αν τα ρούχα πρέπει να κολλαριστούν, τότε πρέπει να πατήσετε το πλήκτρο "στοπ κολλαρίσματος". 32

33 Πλύση Χρήσιμη συμβουλή: Αν μετά το ξέβγαλμα δεν θέλετε να συνεχίσετε με στύψιμο, πρέπει να πατήσετε το πλήκτρο "στοπ στυψίματος". Εφόσον δεν κάνετε άλλες αλλαγές στο πρόγραμμα: Πιέζετε το πλήκτρο "ΕΝΑΡΞΗ". Το πρόγραμμα πλύσης ξεκινά. Αλλαγές πριν την έναρξη προγράμματος Φορτίο Πριν από την έναρξη του προγράμματος μπορούν να γίνουν αλλαγές π.χ. στο φορτίο, στη θερμοκρασία ή στον αριθμό στροφών στυψίματος: Πριν από την έναρξη του προγράμματος μπορείτε να εισάγετε με το χέρι το αντίστοιχο φορτίο ρούχων. 1 Ανθεκτικά 11,0 /11,0 kg 40 C 90 C Πρόπλυση Κύρια πλύση + Με περιστροφή του επιλογέα πολλαπλών λειτουργιών επιλέγετε το πεδίο καταχώρισης "Φορτίο" και επιβεβαιώνετε την επιλογή με το πάτημα του επιλογέα πολλαπλών λειτουργιών. Με περιστροφή του επιλογέα πολλαπλών λειτουργιών αλλάζετε το φορτίο και επιβεβαιώνετε τη ρυθμισμένη τιμή με πάτημα του επιλογέα πολλαπλών λειτουργιών. Θερμοκρασία Πριν την έναρξη του προγράμματος η θερμοκρασία μπορεί να ρυθμιστεί σε βαθμίδες του 1 C από κρύο 15 έως τη μέγιστη θερμοκρασία 95 C. Με περιστροφή του επιλογέα πολλαπλών λειτουργιών, επιλέγετε το πεδίο "Θερμοκρασία" (40 C για την πρόπλυση) και επιβεβαιώνετε την επιλογή με το πάτημα του επιλογέα πολλαπλών λειτουργιών. 1 Ανθεκτικά 11,0/11,0 kg 40 C 90 C Πρόπλυση Κύρια πλύση + Με περιστροφή του επιλογέα πολλαπλών λειτουργιών, αλλάζετε τη θερμοκρασία και επιβεβαιώνετε τη ρυθμισμένη τιμή με πάτημα του επιλογέα πολλαπλών λειτουργιών. Αριθμός στροφών στυψίματος Ο αριθμός στροφών στυψίματος μπορεί να αλλάξει σε βαθμίδες των 25 στρ./λ. από 300 μέχρι τον μέγιστο αριθμό στροφών στυψίματος. Μεταξύ των 0 και 300 στρ./λ. δεν είναι δυνατή η ρύθμιση. Με περιστροφή του επιλογέα πολλαπλών λειτουργιών, επιλέγετε το πεδίο "Αριθμός στροφών" (1100 στρ./λ. για το τελικό στύψιμο) και επιβεβαιώνετε την επιλογή με το πάτημα του επιλογέα πολλαπλών λειτουργιών. 33

34 Πλύση 1 Ανθεκτικά 11,0/11,0 kg 90 C Κύρια πλύση Ξέβγαλμα 1150 rpm + Με περιστροφή του επιλογέα πολλαπλών λειτουργιών, αλλάζετε τον αριθμό στροφών και επιβεβαιώνετε τη ρύθμιση με πάτημα του επιλογέα πολλαπλών λειτουργιών. Μέγιστοι αριθμοί στροφών στυψίματος PW 811 PW 814 PW στρ./λ στρ./λ στρ./λ. Οι μέγιστοι αριθμοί στροφών στυψίματος εξαρτώνται από τα επιλεγμένα προγράμματα. Έναρξη προγράμματος Πιέζετε το πλήκτρο "ΕΝΑΡΞΗ". Το πρόγραμμα πλύσης ξεκινά. Μετά την έναρξη του προγράμματος, στην οθόνη εμφανίζεται η πορεία διεξαγωγής του προγράμματος. 1 Ανθεκτικά 40 C Πρόπλυση 20 C Κύρια πλύση λήξη 12:35 + Στη 2η γραμμή της οθόνης, σε αυτό το παράδειγμα πρόπλυση, εμφανίζεται επιπλέον και η τρέχουσα θερμοκρασία του σαπουνόνερου. 1 Ανθεκτικά 90 C Κύρια πλύση Ξέβγαλμα 1 60 C λήξη 12:35 + Όταν τελειώσει το μπλοκ προγράμματος πρόπλυση, εμφανίζεται στη δεύτερη γραμμή της οθόνης το μπλοκ προγράμματος κύρια πλύση με την τρέχουσα θερμοκρασία του σαπουνόνερου. Από κάτω εμφανίζεται το επόμενο μπλοκ προγράμματος, σε αυτό το παράδειγμα ξέβγαλμα 1. Χρήσιμη συμβουλή: Η ένδειξη λήξης προγράμματος, δεξιά στην οθόνη, δείχνει την ώρα λήξης του προγράμματος. 1 Ανθεκτικά 90 C Κύρια πλύση 60 C Ξέβγαλμα 1 λήξη 12:35 + Πιέζετε το πλήκτρο "Πληροφορίες". 34

35 Πλύση Στην οθόνη εμφανίζονται περαιτέρω πληροφορίες για το πρόγραμμα πλύσης όπως π.χ.: 1 Ανθεκτικά ημ/ία και ώρα : 10/07/2010 έναρξης ώρ. έναρ.: 9:47 1 Ανθεκτικά χρόν. μετά την έναρξη : 0 h 23 min υπόλοιπος χρόνος : 0h 11min 1 Ανθεκτικά υπόλοιπος χρόνος : επανάληψη : όχι 0h 11min 1 Ανθεκτικά μπλοκ 2: ξέβγαλμα 2 βήμα προγραμματισμού : χρόνος πλύσης 1 1 Ανθεκτικά τελική στάθμη: 60 mm τρέχουσα θερμοκρασία: 35 C 1 Ανθεκτικά τελική θερμοκρασία : 60 C αριθμός στροφών : 40 U/min 1 Ανθεκτικά ρυθμός : 12 / 3 Πιέζετε το πλήκτρο "Πίσω". Η ένδειξη επιστρέφει στη διεξαγωγή προγράμματος. 35

36 Πλύση Άνοιγμα της πόρτας μετά τη λήξη του προγράμματος Στη λήξη του προγράμματος όταν ο κάδος είναι πλέον ακίνητος και δεν υπάρχει νερό στο πλυντήριο, εμφανίζονται (π.χ.) τα ακόλουθα στην οθόνη: 1 Ανθεκτικά λήξη προγράμματος μπορείτε να ανοίξετε την πόρτα Ταυτόχρονα ακούγεται για 5 δευτερόλεπτα ένα ηχητικό σήμα στη λήξη του προγράμματος. Η πόρτα ξεκλειδώνει αυτόματα. Ανοίγετε την πόρτα τραβώντας από τη λαβή. Η πόρτα πρέπει να βγει από το άγκιστρο. Μην ανοίγετε ποτέ την πόρτα βίαια! Αν η πόρτα δεν ανοίγει, ακολουθείτε τις υποδείξεις στο κεφάλαιο "Aπασφάλιση". Αφαιρείτε τα ρούχα. 36

37 Πλύση Διαδικασία κατά τη διακοπή προγράμματος σε λειτουργία Αν το πρόγραμμα έχει διακοπεί με νερό στη συσκευή ή στο στύψιμο, στην οθόνη εμφανίζεται (π.χ.) το παρακάτω: 1 Ανθεκτικά λήξη προγράμματος με νερό στη συσκευή ή 1 Ανθεκτικά λήξη προγράμμ. με περιστρεφόμενο κάδο Η πόρτα είναι κλειδωμένη. Μην προσπαθήσετε να ανοίξετε την πόρτα βίαια. Πιέζετε το πλήκτρο "Αποχέτευση νερού" ή επιλέξτε το πρόγραμμα "Πρόσθετη διεξαγωγή" και πιέζετε το πλήκτρο "ΕΝΑΡΞΗ". Ανοίγετε την πόρτα μετά τη λήξη του προγράμματος. Αν δεν πρόκειται να συνεχίσετε με άλλα προγράμματα: Θέτετε εκτός λειτουργίας τη συσκευή με το πλήκτρο 0 "διακοπή λειτουργίας". Θέτετε εκτός λειτουργίας τον κεντρικό διακόπτη (που υπάρχει στον χώρο). Κλείνετε τις βαλβίδες παροχής νερού και ατμού στον χώρο εγκατάστασης. 37

38 Πλύση Δοσολογία απορρυπαντικού Αποφεύγετε την υπερβολική δόση, γιατί δημιουργεί έντονο αφρό. Μη χρησιμοποιείτε απορρυπαντικά που δημιουργούν πολύ αφρό. Πρέπει να λάβετε υπόψη τις οδηγίες στη συσκευασία απορρυπαντικού. Η δοσολογία εξαρτάται από: την ποσότητα των ρούχων τη σκληρότητα νερού τον βαθμό λερώματος των ρούχων Ποσότητα δόσης απορρυπαντικού Σκληρότητα νερού Πρέπει να λάβετε υπόψη τη σκληρότητα νερού και τις οδηγίες στη συσκευασία απορρυπαντικού. Σκληρότητα Συνολική σκληρότητα σε mmol/l Γερμανικός βαθμός σκληρότητας dh Μαλακό (I) 0-1,5 0-8,4 Μέτριο (II) 1,5-2,5 8,4-14 Σκληρό (III) πάνω από 2,5 πάνω από 14 Αν δεν την γνωρίζετε, μπορείτε να ενημερωθείτε από την αρμόδια Υπηρεσία ύδρευσης. 38

39 Λειτουργία Κάρτας Πλύση σε λειτουργία κάρτας Κάρτες στις οποίες υπάρχει τουλάχιστον ένα πρόγραμμα, έχουν ρυθμιστεί για έναν τύπο συσκευής. Οι κενές κάρτες μπορούν να χρησιμοποιηθούν γενικά. Θέτετε σε λειτουργία τη συσκευή με το πλήκτρο I "λειτουργία". Εμφανίζεται η οθόνη καλωσορίσματος. Τοποθετείτε την κάρτα. Στην οθόνη εμφανίζονται τα προγράμματα που υπάρχουν στην κάρτα. λειτουργία με κάρτα 17 Μάσκες 45 C 18 Ευαίσθητα 60 C Με περιστροφή του επιλογέα πολλαπλών λειτουργιών επιλέγετε ένα πρόγραμμα. Με το πάτημα του επιλογέα πολλαπλών λειτουργιών το πρόγραμμα έχει επιλεχθεί. Επιλέγετε το μαρκαρισμένο πρόγραμμα με το πάτημα του επιλογέα πολλαπλών λειτουργιών. Πιέζετε το πλήκτρο "ΕΝΑΡΞΗ". Το πρόγραμμα ξεκινά. Χρήσιμη συμβουλή: Μετά το πάτημα του πλήκτρου "ΕΝΑΡΞΗ" μπορείτε να βγάλετε την κάρτα από τη συσκευή ανάγνωσης καρτών. Μετά τη λήξη του προγράμματος το πρόγραμμα διαγράφεται. Μην τοποθετείτε άλλα αντικείμενα εκτός από την κάρτα στη σχισμή κάρτας. Εάν η κάρτα τοποθετηθεί ανάποδα, εμφανίζεται το εξής μήνυμα στην οθόνη: 39

40 Πλύση σε λειτουργία κάρτας βλάβη κάρτας λανθασμένη εισαγωγή κάρτας Αναποδογυρίζετε την κάρτα και την τοποθετείτε σωστά στη συσκευή ανάγνωση καρτών. Εάν πρόκειται για κάρτα που δεν ταιριάζει στον συγκεκριμένο τύπο συσκευής, εμφανίζεται το εξής μήνυμα στην οθόνη: περιεχόμενο κάρτας τα προγράμματα της κάρτας είναι κατάλληλα μόνο για συσκευή τύπου?? Εισάγετε μία κάρτα κατάλληλη για αυτόν τον τύπο συσκευής. Λειτουργία με κατηγοριοποίηση ιματισμού Αν κάποιο ρούχο χρειάζεται μια ειδική διαδικασία, το συνοδεύει μια κάρτα στην οποία έχει εισαχθεί μόνο το ειδικό πρόγραμμα που χρειάζεται το συγκεκριμένο ρούχο. Στο επίπεδο ρυθμίσεων ιδιοκτήτη μπορείτε να ενεργοποιήσετε αυτή τη λειτουργία μέσω του σημείου του μενού "κατηγοριοποίηση ιματισμού". Το ηλεκτρονικό της συσκευής αναγνωρίζει τότε μόνο κάρτες για κατηγοριοποίηση ιματισμού στις οποίες βρίσκεται μόνο ένα πρόγραμμα. Δεν ενεργοποιούνται τα προγράμματα που υπάρχουν στο ηλεκτρονικό σύστημα ελέγχου της συσκευής. 40

41 Επιλογή της γλώσσας Πρόσθετες λειτουργίες Πριν από την έναρξη του προγράμματος μπορείτε να αλλάξετε τη γλώσσα που εμφανίζεται στην οθόνη με τη βοήθεια του συμβόλου της σημαιούλας. Αυτή η αλλαγή γλώσσας επανέρχεται στην αρχική κατάσταση 5 λεπτά μετά τη λήξη του προγράμματος και εφόσον η πόρτα μείνει ανοιχτή. 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C 3 Χρωματιστά εντατικό 60 C Πατάτε το πλήκτρο λειτουργίας. Εμφανίζονται στην οθόνη τα εξής: ρυθμίσεις πίσω βασικό μενού γλώσσα επίπεδο ρυθμ. ιδιοκτήτη Επιβεβαιώνετε την επιλογή "Γλώσσα" με πάτημα του επιλογέα πολλαπλών λειτουργιών. ρυθμίσεις γλώσσα dansk Deutsch english Με περιστροφή του επιλογέα πολλαπλών λειτουργιών επιλέγετε την επιθυμητή γλώσσα και επιβεβαιώνετε την επιλογή με πάτημα του επιλογέα πολλαπλών λειτουργιών. 41

42 Πρόσθετες λειτουργίες Ρύθμιση ημερομηνίας και ώρας έναρξης Ημερομηνία και ώρα έναρξης Επιλέγετε το πρόγραμμα. Μετά την επιλογή προγράμματος εμφανίζονται στην οθόνη (π.χ.) τα ακόλουθα: 1 Ανθεκτικά 18,0/18,0 kg 90 C Κύρια πλύση ξέβγαλμα 1000 rpm + Πιέζετε το πλήκτρο "ημερομηνία και ώρα έναρξης". Στην οθόνη εμφανίζονται (π.χ.) οι εξής λειτουργίες: 1 Ανθεκτικά 18,0/18,0 kg ώρ. έναρ.: 16 : 10 ημ/ία έναρ: μετά την επιλογή, πιέστε το πλήκτρο έναρξης Εμφανίζεται πάντα η επίκαιρη ώρα και ημερομηνία. Το πεδίο για τις ώρες είναι μαρκαρισμένο. Με πάτημα του επιλογέα πολλαπλών λειτουργιών επιλέγετε την ώρα. Με περιστροφή του επιλογέα πολλαπλών λειτουργιών, ρυθμίζετε την ώρα και επιβεβαιώνετε τη ρυθμισμένη τιμή με πάτημα του επιλογέα πολλαπλών λειτουργιών. Με πάτημα του επιλογέα πολλαπλών λειτουργιών επιλέγετε το πεδίο καταχώρισης "Λεπτά". Με περιστροφή του επιλογέα πολλαπλών λειτουργιών, ρυθμίζετε τα λεπτά και επιβεβαιώνετε τη ρυθμισμένη τιμή με πάτημα του επιλογέα πολλαπλών λειτουργιών. Με πάτημα του επιλογέα πολλαπλών λειτουργιών επιλέγετε το πεδίο καταχώρισης "ημερομηνία έναρξης ημέρα". Με περιστροφή του επιλογέα πολλαπλών λειτουργιών, ρυθμίζετε την ημέρα και επιβεβαιώνετε τη ρυθμισμένη τιμή με πάτημα του επιλογέα πολλαπλών λειτουργιών. Ρυθμίζετε ενδεχομένως αντίστοιχα το μήνα και το έτος. Πατάτε το πλήκτρο "ΕΝΑΡΞΗ" για να ξεκινήσει το πρόγραμμα τη ρυθμισμένη ημερομηνία. Στην οθόνη εμφανίζονται η επίκαιρη ώρα και ημερομηνία, καθώς και η ημερομηνία και η ώρα έναρξης του προγράμματος. 42

43 Πρόσθετες λειτουργίες 1 Ανθεκτικά 18,0/18,0 kg 90 C Κύρια πλύση 16: έναρξη: 6: Χρήσιμη συμβουλή: Η ώρα έναρξης διαγράφεται όταν ανοίξει η πόρτα. Αν η πόρτα ανοίξει πάλι, πρέπει να πιέσετε εκ νέου το πλήκτρο ΕΝΑΡΞΗ. Αναίρεση της λειτουργίας "ημερομηνία και ώρα έναρξης" Πιέζετε το πλήκτρο ημερομηνία και ώρα έναρξης ή το πλήκτρο "πίσω". Οι αλλαγές δεν γίνονται αποδεκτές. Με πρόπλυση Για έντονα λερωμένα ρούχα μπορεί πριν την έναρξη του προγράμματος, να προστεθεί μια πρόπλυση στα προγράμματα στα οποία μπορεί να επιλεγεί. Πιέζετε το πλήκτρο Blockplus. Στην οθόνη εμφανίζεται η ακόλουθη ένδειξη: 1 Ανθεκτικά 18,0/18,0 kg 40 C 90 C πρόπλυση Κύρια πλύση + Το πεδίο "" στην οθόνη είναι μαρκαρισμένο. Χρήσιμη συμβουλή: Με εκ νέου πάτημα του πλήκτρου Blockplus η λειτουργία μπορεί να ακυρωθεί πάλι. 43

44 Πρόσθετες λειτουργίες Κολλάρισμα Γέμισμα μέσω της θήκης Το κολλάρισμα μπορεί να επιλεγεί πριν την έναρξη προγράμματος, πιέζοντας το πλήκτρο "στοπ κολλαρίσματος". Ο χρόνος πλύσης αυξάνεται αυτόματα κατά 4 λεπτά. Πιέζετε το πλήκτρο "στοπ κολλαρίσματος". Το πεδίο στην οθόνη είναι μαρκαρισμένο. Χρήσιμη συμβουλή: Με εκ νέου πάτημα του πλήκτρου η λειτουργία μπορεί να ακυρωθεί πάλι. 1 Ανθεκτικά stοp προγράμ. λόγω stοp κολλαρίσμ. μπορείτε να ανοίξετε την πόρτα Αν επιτευχθεί το βήμα προγράμματος στοπ κολλαρίσματος, στην οθόνη εμφανίζεται στοπ προγράμματος με στοπ κολλαρίσματος". Πιέζετε το πλήκτρο "ΕΝΑΡΞΗ" για να συνεχιστεί το πρόγραμμα. Προσθέτετε την επεξεργασμένη σύμφωνα με τα στοιχεία του κατασκευαστή κόλλα στο εισερχόμενο νερό μέσω της μπροστινής θήκης. Χρήσιμη συμβουλή: Αν το διάλυμα κόλλας νερού είναι ακόμη παχύρευστο, το διαλύετε περαιτέρω με νερό. Πιέζετε το πλήκτρο "ΕΝΑΡΞΗ" για να συνεχιστεί το πρόγραμμα. 44

45 Πρόσθετες λειτουργίες Γέμισμα απευθείας στον κάδο Το βήμα προγράμματος "στοπ κολλαρίσματος έχει επιτευχθεί. Ανοίγετε την πόρτα και προσθέτετε την επεξεργασμένη σύμφωνα με τα στοιχεία του κατασκευαστή κόλλα. Κλείνετε την πόρτα. Στην οθόνη εμφανίζεται και πάλι το ακόλουθο μήνυμα: 1 Ανθεκτικά stοp προγράμ. λόγω stοp κολλαρίσμ. μπορείτε να ανοίξετε την πόρτα Πιέζετε το πλήκτρο "ΕΝΑΡΞΗ" για να συνεχιστεί το πρόγραμμα. Χωρίς στύψιμο Το στοπ στυψίματος μπορεί να επιλεγεί πριν την έναρξη του προγράμματος. Πιέζετε το πλήκτρο "στοπ στυψίματος". Το πεδίο στην οθόνη είναι μαρκαρισμένο. Χρήσιμη συμβουλή: Με εκ νέου πάτημα του πλήκτρου η λειτουργία μπορεί να ακυρωθεί πάλι. 1 Ανθεκτικά stοp προγράμματος λόγω stοp στυψίμ. νερό στη συσκευή Όταν το πρόγραμμα φθάσει στη φάση "στοπ στυψίματος" αναβοσβήνει στην οθόνη "στοπ προγράμματος με στοπ στυψίματος". Τερματίζετε το πρόγραμμα πιέζοντας το πλήκτρο στοπ/λήξη χωρίς στύψιμο και με νερό στη συσκευή. Χρήσιμη συμβουλή: Αν θέλετε το πρόγραμμα να συνεχίσει με στύψιμο, πατάτε το πλήκτρο "ΕΝΑΡΞΗ". Στοπ προγράμματος Σταμάτημα του προγράμματος. Πιέζετε το πλήκτρο στοπ/λήξη, για να τερματίσετε το πρόγραμμα. Το πρόγραμμα σταματά. 1 Ανθεκτικά stοp προγράμματος μπορείτε να ανοίξετε την πόρτα 45

46 Πρόσθετες λειτουργίες Χρήσιμη συμβουλή: Αν θέλετε το πρόγραμμα να συνεχίσει, πατάτε το πλήκτρο "ΕΝΑΡΞΗ". Διακοπή προγράμματος Εδώ μπορεί να διακοπεί το πρόγραμμα. Πιέζετε το πλήκτρο στοπ/λήξη δυο φορές τη μια μετά την άλλη. Το πρόγραμμα διακόπτεται. Αν το πρόγραμμα έχει διακοπεί με νερό στη συσκευή ή στο στύψιμο, στην οθόνη εμφανίζεται το παρακάτω: 1 Ανθεκτικά λήξη προγράμματος με νερό στη συσκευή ή 1 Ανθεκτικά λήξη προγράμμ. με περιστρεφόμενο κάδο Χρήσιμη συμβουλή: Για να μπορέσετε να ανοίξετε την πόρτα, πιέζετε το πλήκτρο αποχέτευση νερού ή επιλέγετε το πρόγραμμα Extra στύψιμο και πιέζετε το πλήκτρο ΕΝΑΡΞΗ. 46

47 Πρόσθετες λειτουργίες Προγράμματα κλειδωμένα στη διακοπή προγράμματος Στα κλειδωμένα προγράμματα δεν μπορείτε να διακόψετε ή να σταματήσετε το πρόγραμμα. 1 Ανθεκτικά 90 C κύρια πλύση κλειδωμένο λήξη 12:35 Η οθόνη δείχνει ότι το πρόγραμμα είναι κλειδωμένο, όταν προσπαθήσετε, πατώντας το πλήκτρο "στοπ/λήξη", να διακόψετε το πρόγραμμα. Χρήσιμη συμβουλή: Για να απελευθερώσετε το κλειδωμένο πρόγραμμα, πατάτε το πλήκτρο "ξεκλείδωμα" και δίνετε τον κωδικό. Πιέζετε το πλήκτρο ξεκλείδωμα και εισάγετε τον κωδικό πρόσβασης. Μετά την εισαγωγή του κωδικού, η οθόνη εμφανίζει τα εξής: απελευθέρωση κλειδωμένου προγράμματος; Πιέζετε το πλήκτρο "αποθήκευση". Εμφανίζεται το κανονικό περιεχόμενο της οθόνης και μπορείτε να διακόψετε το πρόγραμμα. 1 Ανθεκτικά 90 C Κύρια πλύση 60 C Ξέβγαλμα 1 λήξη 12:35 Προσπέρασμα φάσης προγράμματος Μπορείτε να προσπεράσετε το τρέχον πρόγραμμα ή να επαναλάβετε κάποια μπλοκ προγραμμάτων. Πατάτε το πλήκτρο "στοπ/λήξη. Το πρόγραμμα σταματά. 1 Ανθεκτικά λήξη προγράμματος με νερό στη συσκευή Πιέζετε το πλήκτρο "Προσπέρασμα φάσης προγράμματος". Στην οθόνη εμφανίζεται το επίκαιρο στάδιο, ή μπλοκ, ή βήμα. 47

48 Πρόσθετες λειτουργίες Χρήσιμη συμβουλή: Βλέπε και οδηγίες προγραμματισμού "Δομή προγράμματος". προσπέρ. φάσης προγρ. -> 1 Ανθεκτικά στάδιο 2: κύρια πλύση μπλοκ 1: κύρια πλύση στάδιο 2: κύρια πλύση μπλοκ 1: κύρια πλύση βήμα : χρόνος πλύσης 2 Στρέφοντας τον περιστρεφόμενο επιλογέα μεταβαίνετε στο στάδιο προγράμματος και πατώντας το, επιβεβαιώνετε. Επιλέγετε το στάδιο 1 Πρόπλυση, 2 Κύρια Πλύση ή 3 Ξέβγαλμα και επιβεβαιώνετε. Στρέφοντας τον περιστρεφόμενο επιλογέα μεταβαίνετε στο μπλοκ προγράμματος και πατώντας το, επιβεβαιώνετε. Επιλέγετε το μπλοκ Πρόπλυση 1-10, Κύρια Πλύση 1-10 ή Ξέβγαλμα 1-10 και επιβεβαιώνετε. Στρέφοντας τον περιστρεφόμενο επιλογέα μεταβαίνετε στο βήμα προγράμματος και πατώντας το, επιβεβαιώνετε. Επιλέγετε το επιθυμητό βήμα προγράμματος και επιβεβαιώνετε. Πατώντας το πλήκτρο "αποθήκευση" και κατόπιν το πλήκτρο "ΕΝΑΡΞΗ" εκτελείται το προσπέρασμα της φάσης προγράμματος. Χρήσιμη συμβουλή: Πατώντας το πλήκτρο "πίσω" επιστρέφετε στο stop προγράμματος και το προσπέρασμα φάσης προγράμματος εκτελείται. 48

49 Προαιρετικές μονάδες Υγρή δοσομέτρηση (προαιρετικό για συσκευές με θήκη απορρυπαντικού) A Δοσομετρική αντλία B Σωλήνας αναρρόφησης a Υποδοχή σύνδεσης σωλήνα (πλευρά αναρρόφησης) b Υποδοχή σύνδεσης σωλήνα (πλευρά πίεσης) c Εκροή (σε περίπτωση κοπής σωλήνα) d Άνοιγμα εισόδου e Ανιχνευτής στάθμης για την ένδειξη "άδειο". Όταν το δοχείο δοσομετρητή αδειάζει, διακόπτεται αυτομάτως η λειτουργία της αντλίας και του πλυντηρίου. Συνέχιση του προγράμματος μετά την ένδειξη "Βλάβη συστήματος δοσομέτρησης" Όταν το δοχείο δοσομέτρησης αδειάζει, διακόπτεται αυτομάτως η λειτουργία της αντλίας και του πλυντηρίου, ταυτόχρονα σας προειδοποιεί η συσκευή ότι υπάρχει έλλειψη υγρού υλικού δοσομέτρησης. βλάβη δοσομετρικ. συστ. γεμίστε το δοχείο δοσομετρητή?? και πιέστε το πλήκτρο έναρξης Γεμίζετε το δοχείο δοσομέτρησης. Πιέζετε το πλήκτρο "έναρξη" για να συνεχιστεί το πρόγραμμα. 49

50 Προαιρετικές μονάδες Ακύρωση της δοσομέτρησης Πριν από την έναρξη του προγράμματος είναι δυνατόν να ακυρώσετε την δοσομέτρηση υγρού υλικού χειροκίνητα. 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C 3 Χρωματιστά εντατικό 60 C Ακυρώνετε τη δοσομέτρηση υγρού υλικού χειροκίνητα μέσω του πλήκτρου "ακύρωση δοσομέτρησης". Μετά την έναρξη του προγράμματος η δοσομέτρηση δεν γίνεται από τις αντλίες δοσομέτρησης και εμφανίζονται (π.χ.) τα εξής στην οθόνη: 2 Ανθεκτικά 40 C Πρόπλυση 11,0/11,0 kg 90 C Κύρια πλύση + Ποσότητες δοσολογίας Πρέπει να λάβετε υπόψη τις οδηγίες στη συσκευασία απορρυπαντικού. Κίνδυνος τραυματισμού Έντονες χημικές αντιδράσεις και υλικές ζημιές. Κατά τη χρήση και το συνδυασμό απορρυπαντικών και ειδικών προϊόντων λαμβάνετε πάντα υπόψη τις οδηγίες χρήσης του κατασκευαστή. Χρησιμοποιείτε το κάθε μέσο, μόνο για τις περιπτώσεις εφαρμογής που υποδεικνύονται από τον κατασκευαστή, ώστε να αποφεύγετε τυχόν υλικές ζημιές και έντονες χημικές αντιδράσεις. Ζητήστε από τον κατασκευαστή του απορρυπαντικού να σας επιβεβαιώσει ότι μπορείτε να χρησιμοποιήσετε το συγκεκριμένο απορρυπαντικό στο πλυντήριό σας χωρίς πρόβλημα. Χρήσιμη συμβουλή: Τα υγρά απορρυπαντικά θα πρέπει πριν από την τοποθέτησή τους να έχουν τη φυσιολογική θερμοκρασία χώρου, για να μην επηρεάζεται η ελαστικότητα ροής τους και η ποσότητα δοσολογίας. Σύνδεση δοσομετρικών αντλιών Οι κλέμμες σύνδεσης για 4 δοσομετρικές αντλίες χρονικά ελεγχόμενες, οι οποίες μπορούν να λειτουργήσουν χωρίς μοντούλ πολλαπλών λειτουργιών βρίσκονται πίσω από το κάλυμμα, δίπλα στην ηλεκτρική σύνδεση. Βλέπε συνοδευτικό ηλεκτρολογικό σχέδιο. 50

51 Προαιρετικές μονάδες Μετά από την τοποθέτηση και τη σύνδεση του πλυντηρίου πρέπει οπωσδήποτε να τοποθετήσετε όλα τα μέρη του περιβλήματος της συσκευής που είχατε αποσυναρμολογήσει. Λειτουργία των δοσομετρικών αντλιών Πριν από την αρχική λειτουργία των δοσομετρικών αντλιών, πρέπει να γίνει αναρρόφηση του υγρού απορρυπαντικού και η ρύθμιση της ποσότητας δοσολογίας. Καλιμπράρισμα δοσομέτρησης Το καλιμπράρισμα δοσομέτρησης χρησιμοποιείται για να καθοριστεί η απόδοση κάθε μίας δοσομετρικής αντλίας. Απευθείας εισαγωγή στο καλιμπράρισμα δοσομέτρησης, όταν η συσκευή είναι εκτός λειτουργίας: Κρατάτε πατημένο το πλήκτρο πολλαπλών λειτουργιών 2 και θέτετε σε λειτουργία τη συσκευή με το πλήκτρο λειτουργίας. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 δοσομετρική αντλία 2 Δυνατότητες επιλογής: βασικό μενού Δοσομετρική αντλία 1 έως 13 Επιλέγετε μια δοσομετρική αντλία. Μετά από την επιλογή της δοσομετρικής αντλίας εμφανίζονται στην οθόνη τα εξής: καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 V: 100 ml t: 0s ισχ.: όχι 0/1 Χρήσιμη συμβουλή: Μπορείτε να ρυθμίσετε την ποσότητα δοσολογίας από 0 ως 9999 ml με βηματισμό ανά 1 ml. Πιέζετε το πλήκτρο πολλαπλών λειτουργιών 0/1. Ο δοσομετρικός σωλήνας γεμίζει. Σταματάτε τη διαδικασία αγγίζοντας το πλήκτρο 0/1. Οδηγείτε τον σωλήνα της δοσομετρικής αντλίας προς τα πάνω μέσα σε ένα δοχείο μέτρησης. Ερεθιστικό υλικό δοσολογίας. Ερεθίζει το δέρμα και τα μάτια. Αποφεύγετε την επαφή με το δέρμα και τα μάτια. Φοράτε προστατευτική φόρμα. Με το πλήκτρο "πίσω" μεταβαίνετε στο βασικό μενού. 51

52 Προαιρετικές μονάδες καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 βασικό μενού δοσομετρική αντλία 2 Επιλέγετε μια δοσομετρική αντλία. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 V: 100 ml t: 0 s ισχ.: όχι 0/1 Πιέζετε το πλήκτρο πολλαπλών λειτουργιών 0/1. Διακόπτετε την αντλία πατώντας το πλήκτρο 0/1, αλλιώς η αντλία μετά από 60 δευτερόλεπτα διακόπτεται αυτόματα. Μετράτε την ποσότητα που συγκεντρώθηκε στο δοχείο μέτρησης. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 V: 100 ml t: 30 s ισχ.: 200 ml/min 0/1 Καταχωρείτε την τιμή που προέκυψε στο πεδίο "V:". Η ισχύς P σε ml/min υπολογίζεται από το ηλεκτρονικό σύστημα της συσκευής. Πιέζετε το πλήκτρο "αποθήκευση". Η τιμή που προέκυψε για την αντλία αποθηκεύεται στη μνήμη της συσκευής. Συνδέετε πάλι τον σωλήνα. Καθαρισμός και συντήρηση του δοσομετρικού συστήματος Κάθε 2 εβδομάδες και πριν από ένα μεγάλο διάστημα μη χρήσης των δοσομετρικών αντλιών, πρέπει να καθαρίζετε το δοσομετρικό σύστημα με ζεστό νερό, για να αποφύγετε βούλωμα ή διάβρωση του συστήματος. Καθαρίζετε τους σωλήνες αναρρόφησης με νερό. Τοποθετείτε τους σωλήνες αναρρόφησης μέσα σε δοχείο με ζεστό νερό (40-50 C). Κατευθύνετε κάθε αντλία μέσω του καλιμπραρίσματος δοσομέτρησης, μέχρι να ξεπλυθεί το σύστημα δοσομέτρησης. Ελέγχετε συνδέσεις, σωλήνες, στόμια του δοσομετρικού συστήματος, καθώς και τις μονώσεις ως προς τη στεγανότητά τους. 52

53 Προαιρετικές μονάδες Διακοπή λειτουργίας κυκλώματος λόγω φορτίου αιχμής Κατά την ενεργοποίηση της λειτουργίας του φορτίου αιχμής η θέρμανση τίθεται εκτός λειτουργίας και γίνεται διακοπή του προγράμματος. Ενεργοποίηση της λειτουργίας του φορτίου αιχμής. Στην οθόνη εμφανίζεται το ακόλουθο μήνυμα: 1 Ανθεκτικά stοp προγράματος λόγω μέγιστ. ηλ. φορτίου πρόγραμμα συνεχίζεται αυτόματα Μετά τη λήξη της λειτουργίας του φορτίου αιχμής το πρόγραμμα συνεχίζεται αυτόματα, όπως γινόταν μέχρι τώρα. Μονάδα επικοινωνίας Μέσω μίας μονάδας επικοινωνίας μπορεί να συνδεθεί στη συσκευή ένας ηλεκτρονικός υπολογιστής. Η υποδοχή για τη μονάδα επικοινωνίας βρίσκεται στην πλάτη της συσκευής. Για να προμηθευτείτε τον κατάλληλο επεξεργαστή προγράμματος, απευθυνθείτε στην Miele ή στα καταστήματα πώλησης προϊόντων Miele. 53

54 Προαιρετικές μονάδες Στοιχεία λειτουργίας Με το μοντούλ στοιχείων λειτουργίας μπορείτε πριν από την έναρξη ή μετά τη λήξη του προγράμματος μέσω του πλήκτρου "στοιχεία λειτουργίας" να διαβάσετε ή να διαγράψετε στοιχεία λειτουργίας. 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C 3 Χρωματιστά εντατικό 60 C Πιέζετε το πλήκτρο "στοιχεία λειτουργίας". Μετά το πάτημα του πλήκτρου εμφανίζονται στην οθόνη τα εξής: μοντούλ στοιχ λειτ συνολικά στοιχεία στοιχ. προγράμματος Έχετε τις εξής δυνατότητες επιλογής: Συνολικά στοιχεία Στα συνολικά στοιχεία συγκεντρώνονται στοιχεία από όλα τα προγράμματα και προστίθενται. Στοιχεία προγράμματος Τα στοιχεία προγράμματος Διαγραφή δεδομένων Μοντούλ (διαγραφή συνολικών στοιχείων και στοιχείων προγράμματος) Συνολικά στοιχεία (διαγραφή μόνο των συνολικών στοιχείων) Στοιχεία προγράμματος (διαγραφή μόνο στοιχείων προγράμματος) Χρήσιμη συμβουλή: Πατώντας άλλη μια φορά το πλήκτρο "στοιχεία λειτουργίας" μπορείτε να ακυρώσετε αυτή τη λειτουργία. Αν ο χώρος αποθήκευσης στο μοντούλ στοιχείων λειτουργίας έχει γεμίσει, εμφανίζεται με το πάτημα του πλήκτρου "ΕΝΑΡΞΗ" η υπόδειξη ότι τα στοιχεία λειτουργίας θα αντικατασταθούν. Χρήσιμη συμβουλή: Αν πατήσετε το πλήκτρο "πίσω" ή αν εντός 30 δευτερολέπτων δεν πατήσετε το πλήκτρο "ΕΝΑΡΞΗ", τότε το πρόγραμμα δεν ξεκινά και το περιεχόμενο της οθόνης είναι το ίδιο με αυτό που υπήρχε πριν την έναρξη προγράμματος. 54

55 Προαιρετικές μονάδες Συνολικά στοιχεία μοντούλ στοιχ λειτ συνολικά στοιχεία στοιχ. προγράμματος Επιλέγετε το σημείο του μενού συνολικά στοιχεία. Μετά την επιλογή των συνολικών στοιχείων εμφανίζονται στην οθόνη π.χ. τα εξής: μοντούλ στοιχ λειτ συνολικά στοιχεία συνολικός χρόνος λειτ. : h ώρες λειτουργίας: h Άλλες δυνατότητες επιλογής: Συνολικός χρόνος λειτουργίας: h Ώρες λειτουργίας: h Χρόνος ενεργοπ. θέρμανσης: h Χρόνος ενεργοπ. μοτέρ κίνησης: h Ενάρξεις προγράμματος: Stops προγράμματος: 567 Διακοπές προγράμματος: 67 Ποσότητα νερού: l Ποσότητα ιματισμού: kg Μέσο δοσομέτρησης: l Ενέργεια: kwh 55

56 Προαιρετικές μονάδες Στοιχεία προγράμματος μοντούλ στοιχ λειτ στοιχ. προγράμματος διαγραφή στοιχείων Επιλέγετε το σημείο μενού στοιχεία προγράμματος. Μετά την επιλογή των δεδομένων προγράμματος εμφανίζονται π.χ. τα εξής: μοντούλ στοιχ λειτ στοιχ. προγράμματος 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C Από τη λίστα προγραμμάτων επιλέγετε το αντίστοιχο πρόγραμμα και με πάτημα του επιλογέα πολλαπλών λειτουργιών επιβεβαιώνετε την επιλογή. Αρχικά εμφανίζονται όλες οι ενάρξεις προγράμματος από το "Πρόγραμμα 1 Ανθεκτικά" μαζί με την ημερομηνία και την ώρα έναρξης. στοιχ. προγράμματος 1 Ανθεκτικά ημερομηνία: ώρ. έναρ.: 11:30 ημερομηνία: ώρ. έναρ.: 12:30 Από την παράθεση όλων των ενάρξεων προγράμματος από το "Πρόγραμμα 1 Ανθεκτικά" επιλέγετε την επιθυμητή έναρξη προγράμματος και επιβεβαιώνετε την επιλογή με το πάτημα του επιλογέα πολλαπλών λειτουργιών. στοιχ. προγράμματος 1 Ανθεκτικά ημερομηνία: ονομασία : Müller Άλλες δυνατότητες επιλογής: Τόπος: Lehrte Αριθμό κατασκευής: Τύπος συσκευής: PW 811 Ποσότητα ιματισμού: 11 κιλά Πλήκτρο +: πιεσμένο Πλήκτρο "στοπ κολλαρίσματος": πιεσμένο Πλήκτρο "στοπ στυψίματος": μη πατημένο Έναρξη προγράμματος: 11:30 56

57 Λήξη προγράμματος: 12:05 Συνολική διάρκεια: 0 h 35 λεπτά Ηλεκτρική ενέργεια: 12,5 kwh Ενέργεια γκαζιού/φυσικού αερίου: 0 kwh Ενέργεια ατμού: 0 kwh Ποσότητα νερού συνολικά: 140 l Μεγ. θερμοκρασία νερού: 95 C Μεγ. θερμοκρασία νερού αποχέτευσης: 45 C Προαιρετικές μονάδες Αλλαγή προγράμματος: 2 (μετά από την επιλογή και το πάτημα του περιστρεφόμενου επιλογέα, εμφανίζονται μόνο τα 3 τελευταία στοπ και οι 3 τελευταίες ενάρξεις). Βλάβη προγράμματος: καμία (αποθηκεύονται μόνο οι 3 τελευταίες βλάβες). Στάδιο 1: Πρόπλυση (μετά την επιλογή και το πάτημα του περιστρεφόμενου επιλογέα μπορείτε ανάλογα να επιλέξετε το στάδιο ή το μπλοκ). Μπλοκ 1: Πρόπλυση Διάρκεια: 6 λεπτά Ποσότητα νερού: 20 l Φάση δοσομέτρησης 1: Ποσότητα ml (μετά από την επιλογή και το πάτημα του περιστρεφόμενου επιλογέα, εμφανίζονται οι 6 δοσομετρήσεις.) Μεγ. θερμοκρασία: 12 C Χρόνος αναμονής θέρμανσης: 6 λεπτά Φάση δοσομέτρησης 2: όχι Διαγραφή δεδομένων μοντούλ στοιχ λειτ στοιχ. προγράμματος διαγραφή στοιχείων Επιλέγετε το σημείο μενού "διαγραφή δεδομένων". Μετά την επιλογή της "διαγραφής δεδομένων" εμφανίζονται στην ο- θόνη τα εξής: μοντούλ στοιχ λειτ διαγραφή στοιχείων μοντούλ: συνολικά στοιχεία :

58 Προαιρετικές μονάδες Χρήσιμη συμβουλή: Επιλέγοντας το σημείο μενού μοντούλ διαγράφονται τα συνολικά στοιχεία και τα στοιχεία προγράμματος από τα στοιχεία λειτουργίας. Επιλέγοντας το σημείο μενού συνολικά στοιχεία διαγράφονται μόνο τα συνολικά στοιχεία από τα στοιχεία λειτουργίας. Επιλέγοντας το σημείο μενού στοιχεία προγράμματος διαγράφονται μόνο τα στοιχεία προγράμματος από τα στοιχεία λειτουργίας. Με περιστροφή του επιλογέα πολλαπλών λειτουργιών επιλέγετε ένα σημείο μενού και επιβεβαιώνετε την επιλογή με πάτημα του επιλογέα πολλαπλών λειτουργιών. Εμφανίζεται το μήνυμα που σας ζητά να εισάγετε τον κωδικό πρόσβασης. κωδ. πρόσ.: ABCDEFGHIJKLMNOPQRSTUVWXYZ Εισάγετε τον κωδικό πρόσβασης ή τοποθετείτε την κάρτα για το επίπεδο ρυθμίσεων ιδιοκτήτη. Πραγματοποιείται η μετάβαση σας στο σημείο μενού και εμφανίζεται μία επιπλέον ερώτηση ασφαλείας. διαγραφή στοιχ. λειτουργίας από τη μνήμη; Πιέζετε το πλήκτρο "αποθήκευση". Τα στοιχεία διαγράφονται. 58

59 Προαιρετικές μονάδες Σύστημα ζυγοστάθμισης / Βάση ζυγοστάθμισης Εάν η συσκευή είναι εξοπλισμένη με μία βάση ζυγοστάθμισης τότε εμφανίζεται στην οθόνη το βάρος των ρούχων κατά τη φόρτωση με βηματισμό ανά 200 γραμμάρια. Δίπλα βρίσκεται το μέγιστο βάρος φορτίου του επιλεγμένου προγράμματος. Επαναφορά της ένδειξης φορτίου στο μηδέν Μην τοποθετείτε κανένα αντικείμενο πάνω στη συσκευή. Μη στηρίζεστε στη συσκευή. Αυτό μπορεί να επηρεάσει το αποτέλεσμα μέτρησης. Αν η ένδειξη φορτίου ρούχων δεν είναι "0,0" όταν ο κάδος είναι άδειος, μπορείτε να τη μηδενίσετε πατώντας το πλήκτρο "επαναφορά στο 0". 1 Ανθεκτικά 0,0/18,0 kg 60 C κύρια πλύση ξέβγαλμα 1075 rpm + Αν μετά την επαναφορά στο 0 αφαιρέσετε ρούχα που έχετε ξεχάσει στη συσκευή, εμφανίζονται τα εξής στην οθόνη: 1 Ανθεκτικά --,-/18,0 kg 60 C κύρια πλύση ξέβγαλμα 1075 rpm + ->I<- ->I<- Επαναφέρετε την ένδειξη στο 0 με το πλήκτρο. Χρήσιμη συμβουλή: Αν υπάρχει υπερφόρτωση (τα ρούχα είναι υγρά), τότε το φορτίο υπολογίζεται μετά την έναρξη του προγράμματος, με βάση το μέγιστο φορτίο ιματισμού και αυτή η τιμή αποθηκεύεται και στο μοντούλ των στοχείων λειτουργίας. Στο τέλος του προγράμματος όταν ο κάδος δεν κινείται πλέον, εμφανίζεται στην οθόνη το υπόλοιπο υγρασίας των ρούχων. 1 Ανθεκτικά λήξη προγράμματος υπόλοιπο υγρασίας 60 % μπορείτε να ανοίξετε την πόρτα 59

60 Βοήθεια για βλάβες Διακοπή ρεύματος κατά τη διάρκεια της πλύσης Απασφάλιση της βαλβίδας αποχέτευσης και της πόρτας Θέτετε εκτός λειτουργίας τη συσκευή. Θέτετε εκτός λειτουργίας τον κεντρικό διακόπτη (που υπάρχει στον χώρο). Κλείνετε τις βαλβίδες παροχής νερού ή ατμού στο χώρο εγκατάστασης. Για να αφαιρέσετε τα ρούχα πρέπει πρώτα να ανοίξετε χειροκίνητα τη βαλβίδα αποχέτευσης νερού και κατόπιν να απασφαλίσετε χειροκίνητα την πόρτα. Εισάγετε ένα κλειδί (πλάτος κλειδιού μέγιστο SW 10/11) μέσω της σχισμής στο πίσω μέρος της συσκευής. Ανοίγετε τη βαλβίδα αποχέτευσης πιέζοντας τον διακόπτη στο πίσω τοίχωμα της συσκευής. Πιέζετε συνέχεια τον διακόπτη, μέχρι να απομακρυνθεί εντελώς το νερό της πλύσης. Το νερό πλύσης απομακρύνεται. Η απομάκρυνση νερού κλείνει αυτόματα με την αφαίρεση του κλειδιού. 60

61 Βοήθεια για βλάβες Απασφάλιση της πόρτας σε διακοπή ρεύματος Η πόρτα δεν ανοίγει Προσοχή! Κίνδυνος από τον περιστρεφόμενο κάδο και κίνδυνος εγκαύματος. Πριν την τοποθέτηση του κλειδιού Τorx πρέπει να εξασφαλίσετε ότι η συσκευή είναι χωρίς τάση, ο κάδος είναι ακίνητος και δεν υπάρχει νερό στη συσκευή. Στρέφετε το στοιχείο απασφάλισης με το εσωτερικό εξάγωνο με ένα κλειδί Torx T 40 για δύο πλήρεις περιστροφές αντίθετα από τη φορά των δεικτών του ρολογιού (αριστερά). Χρήσιμη συμβουλή: Με ταυτόχρονη πίεση της πόρτας διευκολύνεται η περιστροφή της απασφάλισης. Το στοιχείο απασφάλισης βρίσκεται απέναντι από τον αναστολέα της πόρτας στο ύψος της λαβής της πόρτας (βλέπε εικόνα). 61

62 Βοήθεια για βλάβες Το στοιχείο απασφάλισης δεν επιτρέπεται σε καμία περίπτωση να περιστραφεί προς τα δεξιά. Ζημιά στην κλειδαριά της πόρτας. Η αντίσταση περιστροφής μειώνεται αισθητά. Όταν το στοιχείο απασφάλισης χαλαρώσει, η πόρτα ξεκλειδώνει. Χρήσιμη συμβουλή: Δεν είναι απαραίτητο να στρέψετε προς τα πίσω το στοιχείο απασφάλισης. Μπορείτε τώρα να ανοίξετε την πόρτα. Ένδειξη "Χρόνος ως το επόμενο Service", έλεγχος BGR Αν, μετά το πάτημα του διακόπτη "λειτουργία", εμφανιστεί στην ο- θόνη το ακόλουθο μήνυμα, πρέπει να γίνει συντήρηση από το Miele Service ή να διεξαχθεί ο ετήσιος έλεγχος BGR. χρόν. ως επόμ. Service 1 απευθυνθείτε στο Miele Service έλεγχος BGR απευθυνθείτε στο Miele Service Μετά από 5 δευτερόλεπτα σβήνει η ένδειξη. Μηνύματα βλάβης Οι επισκευές σε συσκευές που θερμαίνονται με ηλεκτρικό ρεύμα ή με ατμό πρέπει να γίνονται μόνο από ειδικευμένους τεχνικούς, αλλιώς μπορεί να δημιουργηθούν σημαντικοί κίνδυνοι για το χειριστή. Αν συμβεί κάποια ανωμαλία στη λειτουργία πριν ή μετά από την έναρξη του προγράμματος, τότε αυτή εμφανίζεται στην οθόνη. Η οθόνη παραμένει σκοτεινή. Το πλυντήριο δεν έχει ρεύμα. Ελέγχετε το φις του καλωδίου, τον κεντρικό διακόπτη και τις ασφάλειες (στο χώρο εγκατάστασης). 62

63 Βοήθεια για βλάβες διακοπή τάσης stοp προγράμματος, πιέστε το πλήκτρο έναρξης Όταν επανέλθει το ρεύμα πιέζετε το πλήκτρο "ΕΝΑΡΞΗ". Χρήσιμη συμβουλή: Αυτό το μήνυμα βλάβης μπορεί να σημαίνει επίσης: Η προστατευτική περιέλιξη του μοτέρ κίνησης έχει ενεργοποιηθεί. Αφήνετε το μοτέρ να κρυώσει. βλάβη παροχής νερού απευθυνθείτε στο MieleService, αν μετά από επανεκκίν. η συσκ. δεν λειτουργεί. Ελέγχετε τη βρύση και πιέζετε το πλήκτρο "ΕΝΑΡΞΗ. βλάβη κλειδαρ. πόρτας απευθυνθείτε στο MieleService, αν μετά από επανεκκίν. η συσκ. δεν λειτουργεί. Όταν η βλάβη της κλειδαριάς εμφανιστεί πάλι μετά από επανεκκίνηση, ενεργείτε όπως περιγράφεται στο κεφ. "Απασφάλιση της πόρτας". Αν γίνει και αυτό χωρίς επιτυχία, καλέστε το Miele Service. βλάβη συστ. θέρμανσης stοp προγράμ. - πιέστε πλήκτρ. έναρξης - διεξ. προγράμ. μόνο χωρίς θέρμανση Πιέζετε το πλήκτρο "ΕΝΑΡΞΗ" για να συνεχιστεί το πρόγραμμα χωρίς θέρμανση. Χρήσιμη συμβουλή: Σε προγράμματα απολύμανσης το πρόγραμμα διακόπτεται με αυτό το μήνυμα βλάβης. Ειδοποιείτε το Miele Service. βλάβη συστήματ. κίνησης stοp προγράμ. - πιέστε πλήκτρ. έναρξης - υψηλή θερμοκρασία στο μοτέρ Αφήνετε το μοτέρ να κρυώσει. Εκτεταμένο παράκεντρο, ο διακόπτης παράκεντρου φορτίου έχει ενεργοποιηθεί. 63

64 Βοήθεια για βλάβες βλάβη παράκεντρου απευθυνθείτε στο MieleService, αν μετά από επανεκκίν. η συσκ. δεν λειτουργεί. Θέτετε εκτός λειτουργίας και μετά σε λειτουργία τη συσκευή και πιέζετε το πλήκτρο "ΕΝΑΡΞΗ". βλάβη βαλβίδ. αποχ. νερ. απευθυνθείτε στο MieleService, αν μετά από επανεκκίν. η συσκ. δεν λειτουργεί. Ελέγχετε το σύστημα αποχέτευσης στον χώρο τοποθέτησης και πιέζετε το πλήκτρο "ΕΝΑΡΞΗ. Μια ελαττωματική βαλβίδα αποχέτευσης νερού επιτρέπεται να επισκευαστεί μόνο από το Miele Service. βλάβη δοσομετρικ. συστ. γεμίστε το δοχείο δοσομετρητή?? και πιέστε το πλήκτρο έναρξης Αντικαθιστάτε το δοχείο δοσομέτρησης. βλάβη κάρτας λανθασμένη εισαγωγή κάρτας Τοποθετείτε την κάρτα σωστά στη συσκευή ανάγνωσης καρτών. 64

65 Service Βοήθεια για βλάβες Αν παρουσιαστεί κάποια βλάβη, ειδοποιήστε αμέσως το Miele Service. Όταν πρόκειται να καλέσετε το Miele Service, θα χρειαστεί να αναφέρετε τον τύπο της συσκευής, τον αριθμό κατασκευής (SN) και τον αριθμό υλικού (M.-Nr.). Αυτά τα στοιχεία θα τα βρείτε στις πινακίδες τύπου: Με ανοιχτή την πόρτα επάνω στον δακτύλιο της πόρτας ή επάνω στο πίσω μέρος της συσκευής. Αναφέρετε στο Miele Service και το μήνυμα βλάβης που εμφανίζεται στην οθόνη της συσκευής. Σε περίπτωση αντικατάστασης πρέπει να χρησιμοποιήσετε μόνο γνήσια ανταλλακτικά Miele (και σε αυτή την περίπτωση το Miele Service θα χρειαστεί το μοντέλο, το σειριακό αριθμό (SN) και τον κωδικό προϊόντος του στεγνωτηρίου (Mat-Nr.). 65

66 Τι πρέπει να κάνετε, όταν... Βοήθεια για βλάβες Τις περισσότερες απλές βλάβες ή ανωμαλίες που μπορεί να παρουσιαστούν κατά την καθημερινή χρήση, μπορείτε να τις αντιμετωπίσετε μόνοι σας. Σε πολλές περιπτώσεις εξοικονομείτε χρόνο και χρήμα, επειδή δεν χρειάζεται να καλέσετε το Miele Service. Οι επόμενοι πίνακες μπορεί να σας βοηθήσουν να εντοπίσετε την αιτία μιας βλάβης ή ανωμαλίας και να την αποκαταστήσετε. Όμως λάβετε υπόψη σας, ότι: Οι επισκευές σε ηλεκτρικές συσκευές πρέπει να γίνονται μόνο από ειδικευμένους τεχνικούς, αλλιώς μπορεί να δημιουργηθούν σημαντικοί κίνδυνοι για το χειριστή. Δεν ξεκινάει κανένα πρόγραμμα Πρόβλημα Η οθόνη παραμένει σκοτεινή Στην οθόνη εμφανίζεται ένα μήνυμα βλάβης Η οθόνη είναι σκοτεινή και η λυχνία ελέγχου του πλήκτρου έναρξη αναβοσβήνει αργά. Αιτία και διόρθωση Η συσκευή δεν έχει ηλεκτρικό ρεύμα. Ελέγχετε, αν το πλυντήριο ρούχων έχει τεθεί σε λειτουργία. Ελέγχετε, αν το πλυντήριο είναι συνδεδεμένο με το ηλεκτρικό ρεύμα. Ελέγχετε, αν η ασφάλεια της κτιριακής εγκατάστασης είναι εντάξει. Όσο υπάρχει στην οθόνη κάποιο μήνυμα σφάλματος, δεν μπορείτε να ξεκινήσετε ένα καινούργιο πρόγραμμα. Λάβετε υπόψη τις υποδείξεις στην οθόνη. Επιβεβαιώνετε το μήνυμα πιέζοντας τον επιλογέα πολλαπλών λειτουργιών. Το μήνυμα βλάβης σβήνει. Η οθόνη απενεργοποιείται αυτομάτως, για λόγους οικονομίας (Standby). Πιέζετε ένα από τα πλήκτρα. Η θέση Stand-by "κατάσταση αναμονής" τερματίζεται. 66

67 Τι πρέπει να κάνετε, όταν... Το αποτέλεσμα πλύσης δεν είναι ικανοποιητικό Πρόβλημα Τα ρούχα δεν καθαρίζουν καλά με υγρό απορρυπαντικό. Πάνω στα πλυμένα ρούχα έχουν κολλήσει γκριζωπά κατάλοιπα σαν ελαστικά. Πάνω στα πλυμένα σκούρα ρούχα παραμένουν άσπροι λεκέδες που μοιάζουν με υπολείμματα από απορρυπαντικό. Τα ρούχα με ιδιαίτερα έντονους λιπαρούς λεκέδες δεν καθαρίζουν καλά. Αιτία και διόρθωση Τα υγρά απορρυπαντικά δεν περιέχουν λευκαντικές ουσίες. Γι' αυτό και δεν αφαιρούνται οι λεκέδες, π.χ. από φρούτα, καφέ ή τσάι. Χρησιμοποιείτε απορρυπαντικά σε σκόνη που περιέχουν λευκαντικές ουσίες. Βάζετε λευκαντική σκόνη στη θήκη και το υγρό απορρυπαντικό στο σφαιρίδιο δοσολογίας. Μη βάζετε ποτέ στη θήκη υγρό απορρυπαντικό μαζί με λευκαντική σκόνη. Τα ρούχα ήταν πολύ λερωμένα με λιπαρές ουσίες (αλοιφές, κρέμες, λάδια) και το απορρυπαντικό δεν ήταν αρκετό για να τα διαλύσει. Σε αυτού του είδους τα ρούχα θα πρέπει να προσθέτετε περισσότερο απορρυπαντικό ή να τα πλένετε με υγρό απορρυπαντικό. Πριν από την επόμενη πλύση ξεκινάτε ένα πρόγραμμα 60 C με υγρό απορρυπαντικό χωρίς ρούχα. Τα απορρυπαντικά περιέχουν κόκκους που δεν διαλύονται στο νερό, για να βοηθούν στην αποσκλήρυνσή του. Αυτοί οι κόκκοι κολλούν πάνω στα ρούχα. Προσπαθείτε μετά το στέγνωμα των ρούχων, να απομακρύνετε τα υπολείμματα με τη βοήθεια μιας βούρτσας. Πλένετε τα σκούρα ρούχα την επόμενη φορά με υγρά απορρυπαντικά. Αυτά συνήθως δεν περιέχουν κόκκους. Επιλέγετε ένα πρόγραμμα με πρόπλυση. Διεξάγετε την πρόπλυση με υγρό απορρυπαντικό. Στην κύρια πλύση τοποθετείτε στη συνέχεια απορρυπαντικό του εμπορίου σε σκόνη. Για τις έντονα λερωμένες επαγγελματικές φόρμες διατίθενται στο εμπόριο ειδικά δραστικά απορρυπαντικά για την κύρια πλύση. Απευθυνθείτε στο τμήμα πελατών μιας εταιρείας παρασκευής απορρυπαντικών. 67

68 Τι πρέπει να κάνετε, όταν... Γενικά προβλήματα με το πλυντήριο ρούχων Πρόβλημα Η συσκευή δεν στέκεται σταθερή κατά το στύψιμο. Μένουν αρκετά υπολείμματα απορρυπαντικού στη θήκη απορρυπαντικού. Το μαλακτικό δεν παρασύρεται τελείως ή παραμένει πολύ νερό στη θήκη. Στην οθόνη εμφανίζεται μια ξένη γλώσσα. Η πόρτα δεν ανοίγει Αιτία και διόρθωση Τα πόδια της συσκευής δεν πατάνε ομοιόμορφα στο δάπεδο ή δεν είναι σταθεροποιημένα. Ευθυγραμμίζετε τη συσκευή και σταθεροποιείτε τα πόδια της. Η πίεση ροής του νερού δεν είναι αρκετή. Καθαρίζετε τα φίλτρα στην παροχή νερού Απορρυπαντικά σε σκόνη μαζί με αποσκληρυντικά έχουν την τάση να "κολλούν". Καθαρίζετε καλά τη θήκη απορρυπαντικού και μελλοντικά τοποθετείτε πάντα πρώτα το απορρυπαντικό και μετά το αποσκληρυντικό. Το σιφονάκι αναρρόφησης δεν είναι καλά τοποθετημένο ή έχει βουλώσει. Καθαρίζετε το σιφονάκι (βλέπε κεφ. "Καθαρισμός και περιποίηση", παράγραφος "Καθαρισμός της θήκης απορρυπαντικού"). Στη θέση "Ρυθμίσεις ", "Γλώσσα " έχετε επιλέξει άλλη γλώσσα. Ρυθμίζετε τη γλώσσα που θέλετε. Σας καθοδηγεί η σημαία που βρίσκεται δίπλα από τη "γλώσσα". Η συσκευή δεν έχει ρεύμα. Ελέγχετε, αν η συσκευή είναι σε λειτουργία. Ελέγχετε, αν η συσκευή είναι συνδεδεμένη με το ηλεκτρικό δίκτυο. Ελέγχετε, αν η ασφάλεια της κτιριακής εγκατάστασης είναι εντάξει. Διακοπή ρεύματος Ανοίγετε την πόρτα, όπως περιγράφεται στο επόμενο κεφάλαιο. Υπάρχει ακόμη νερό μέσα στον κάδο και το πλυντήριο δεν μπορεί να κάνει άντληση. Ελέγξτε αν είναι βουλωμένο το σύστημα αποχέτευσης νερού. Καθαρίζετε το σύστημα αποχέτευσης, όπως περιγράφεται στο επόμενο κεφάλαιο. Για λόγους προστασίας από εγκαύματα, η πόρτα της συσκευής δεν ανοίγει, αν η θερμοκρασία του σαπουνόνερου υπερβαίνει τους 50 C. Συνέχιση προγράμματος μετά από διακοπή ρεύματος Όταν ένα τρέχον πρόγραμμα διακόπτεται π.χ. εξαιτίας μιας διακοπής ρεύματος, μπορείτε να συνεχίσετε το πρόγραμμα μόλις επανέλθει το ρεύμα. Θέτετε το πλυντήριο ρούχων σε λειτουργία με το πλήκτρο. Πιέζετε στη συνέχεια το πλήκτρο έναρξη. Το πρόγραμμα συνεχίζεται σύμφωνα με το αποθηκευμένο επίπεδο. 68

69 Τι πρέπει να κάνετε, όταν... Πιθανές αιτίες για αυξημένη δημιουργία αφρού Πρόβλημα Αυξημένη δημιουργία αφρού Αιτία και διόρθωση Είδος απορρυπαντικού Χρησιμοποιείτε τα ειδικά απορρυπαντικά για τα επαγγελματικά πλυντήρια ρούχων. Τα απορρυπαντικά των οικιακών πλυντηρίων ρούχων δεν είναι κατάλληλα. Υπερδοσολογία απορρυπαντικού Ακολουθείτε πιστά τις οδηγίες στη συσκευασία του απορρυπαντικού σχετικά με τη δοσολογία του και ανάλογα με τη σκληρότητα νερού της περιοχής. Απορρυπαντικό που δημιουργεί έντονο αφρό Χρησιμοποιήστε ένα άλλο απορρυπαντικό με λιγότερο έντονο αφρό και ζητήστε τη συμβουλή ενός τεχνικού απορρυπαντικών. Πολύ μαλακό νερό Αν η σκληρότητα του νερού της περιοχής είναι στο επίπεδο 1, τοποθετείτε ανάλογα με τις οδηγίες του κατασκευαστή λιγότερο απορρυπαντικό. Βαθμός λερώματος των ρούχων Για τα ελαφρά λερωμένα ρούχα, τοποθετείτε σύμφωνα με τις οδηγίες του κατασκευαστή λιγότερο απορρυπαντικό. Υπολείμματα στα ρούχα, π.χ. από καθαριστικά Κάνετε μια πρόσθετη πρόπλυση, χωρίς θερμοκρασία και χωρίς απορρυπαντικό. Ρούχα, που έχετε προηγουμένως μουλιάσει, να τα ξεβγάζετε καλά πριν τα βάλετε στο πλυντήριο. Λίγα ρούχα Μειώνετε αντίστοιχα και τη δοσολογία απορρυπαντικού. Ο αριθμός στροφών του κάδου κατά την πλύση είναι πολύ υψηλός Μειώνετε τον αριθμό στροφών του κάδου και το ρυθμό πλύσης. 69

70 Τι πρέπει να κάνετε, όταν... Τέντωμα μεγάλων τεμαχίων ιματισμού Πρόβλημα Τέντωμα μεγάλων τεμαχίων ιματισμού κατά τη διάρκεια του στυψίματος Αιτία και διόρθωση Απευθυνθείτε στο Miele Service. Μπορεί να συμβεί, μεγάλα τεμάχια ρούχων να τεντωθούν κατά το στύψιμο. 70

71 Καθαρισμός και περιποίηση Καθαρισμός και περιποίηση Διεξάγετε τον καθαρισμό και την περιποίηση του πλυντηρίου ρούχων κατά το δυνατό μετά τη χρήση. Για τον καθαρισμό του πλυντηρίου δεν επιτρέπεται να χρησιμοποιείτε καμία συσκευή υψηλής πίεσης ούτε και να το βρέχετε με νερό από λάστιχο ποτίσματος. Καθαρίζετε το περίβλημα του πλυντηρίου ρούχων, τον πίνακα χειρισμού και τα πλαστικά μέρη μόνο με ένα μαλακό καθαριστικό ή ένα μαλακό υγρό πανί και το τρίβετε στη συνέχεια μέχρι να στεγνώσει. Διάφορα δυνατά καθαριστικά σε σκόνη αλλοιώνουν τις επιφάνειες. Καθαρίζετε ανοξείδωτα μέρη του περιβλήματος με ένα ειδικό καθαριστικό για ανοξείδωτα του εμπορίου. Απομακρύνετε τα υπολείμματα από τα λάστιχα πόρτας με ένα υγρό πανί. Εισχώρηση απορρυπαντικού σε ηλεκτρικά μέρη. Σε περίπτωση μόλυνσης της επιφάνειας καθαρίζετε την πρόσοψη και την περιοχή της κλειδαριάς πόρτας μόνο με ένα νωπό πανί. Μην ψεκάζετε με υγρό. Καθαρίζετε ανοξείδωτα μέρη του περιβλήματος με ένα ειδικό καθαριστικό για ανοξείδωτα του εμπορίου. Απομακρύνετε τα υπολείμματα από τα λάστιχα πόρτας με ένα υγρό πανί. Χρήσιμη συμβουλή: Σε περίπτωση υπερβολικής σκόνης πρέπει να καθαρίζετε το περίβλημα εξαερισμού με μια ηλεκτρική σκούπα. Το περίβλημα εξαερισμού βρίσκεται στο πίσω μέρος της συσκευής. Δημιουργία σκουριάς από ξένα αντικείμενα Ο κάδος της συσκευής είναι κατασκευασμένος από ανοξείδωτο ατσάλι. Τυχόν σιδηρούχα συστατικά του νερού ή ξένων αντικειμένων (π.χ. συνδετήρες, μεταλλικά κουμπιά), που μπαίνουν μαζί με τα ρούχα στον κάδο, μπορούν να δημιουργήσουν επίκτητη σκουριά στον κάδο. Στην περίπτωση αυτή καθαρίζετε τον κάδο τακτικά και αμέσως μετά την εμφάνιση τέτοιου είδους σκουριάς, με ένα κοινό καθαριστικό ανοξείδωτων μετάλλων. Τα λάστιχα πόρτας πρέπει επίσης να ελέγχονται για κατάλοιπα σιδηρούχων υλικών και να καθαρίζονται καλά με το παραπάνω υλικό. Οι καθαρισμοί αυτοί πρέπει να γίνονται τακτικά για προληπτικούς λόγους. 71

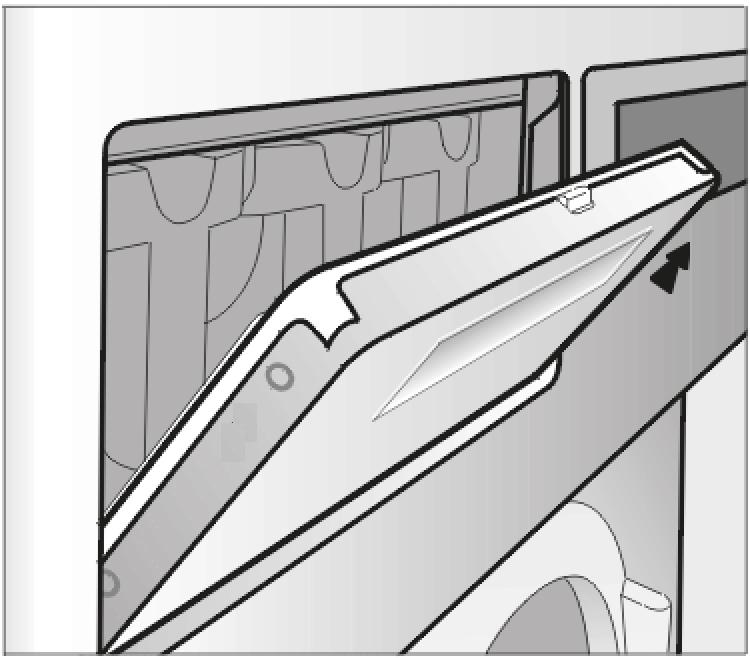

72 Καθαρισμός και περιποίηση Καθαρισμός της θήκης απορρυπαντικού, των θηκών και του σιφονιού Καθαρίζετε καλά τη θήκη απορρυπαντικού και τις θήκες μετά τη χρήση με ζεστό νερό από τα υπολείμματα απορρυπαντικού και από την κρούστα που δημιουργείται. Σε μεγαλύτερο χρονικό διάστημα ηρεμίας της συσκευής αφήνετε ανοιχτό το καπάκι της θήκης απορρυπαντικού. Καθαρίζετε επίσης τα σιφονάκια στις θήκες των βοηθητικών υλικών. Τραβάτε το σιφονάκι προς τα έξω, το καθαρίζετε με ζεστό νερό και στη συνέχεια το τοποθετείτε πάλι στη θέση του. 72

73 Καθαρισμός και περιποίηση Καθαρισμός του εσωτερικού αυλακιού και του σιφονιού Βγάζετε το καπάκι της θήκης απορρυπαντικού στη δεξιά πλευρά κάτω από 45. Σε περίπτωση που βουλώσει το εσωτερικό αυλάκι και το αντίστοιχο στόμιο αποχέτευσης πρέπει να τα καθαρίσετε. Ελέγχετε τακτικά το πλέγμα του συστήματος απορρόφησης υδρατμών στην πίσω πλευρά της συσκευής για τυχόν συγκέντρωση σκουπιδιών και αν χρειάζεται το καθαρίζετε. Ελέγχετε τα φίλτρα στις βαλβίδες παροχής νερού (1) και στους σωλήνες παροχής νερού (2) τακτικά για τυχόν συγκέντρωση σκουπιδιών, και τα καθαρίζεται, αν αυτό είναι απαραίτητο. 73

74 Τοποθέτηση και σύνδεση Τοποθέτηση πλυντηρίου ρούχων Το πλυντήριο ρούχων επιτρέπεται να τοποθετηθεί μόνο από το Miele Service ή από εξουσιοδοτημένο έμπορο προϊόντων Miele. Λάβετε υπόψη σας τις υποδείξεις στο σχέδιο τοποθέτησης. Αυτό το πλυντήριο ρούχων χρησιμοποιείται αποκλειστικά για ρούχα, που δεν είναι εμποτισμένα με κάποιο επικίνδυνο ή εύφλεκτο υλικό. Για να αποφύγετε πιθανές ζημιές που προκαλούνται από χαμηλές θερμοκρασίες, μην τοποθετείτε το πλυντήριο ρούχων σε καμία περίπτωση σε χώρους με πολύ χαμηλές θερμοκρασίες. Για τη μετακίνηση εντός του χώρου τοποθέτησης της συσκευής χρησιμοποιήστε ανυψωτικό όχημα. Συσκευές που έχουν πόδια δεν επιτρέπεται να μετατοπίζονται. Τα πόδια της συσκευής μπορεί να πάθουν ζημιά. Αφαιρείτε προσεκτικά τη συσκευασία μεταφοράς με το κατάλληλο εργαλείο. Σηκώνετε το πλυντήριο ρούχων από την παλέτα μεταφοράς με τη βοήθεια ανυψωτικού μηχανήματος. Γενικοί όροι λειτουργίας Αυτο το πλυντήριο ρούχων προβλέπεται αποκλειστικά για χρήση σε επαγγελματικούς χώρους και πρέπει να λειτουργεί μόνο σε εσωτερικό χώρο. Θερμοκρασία περιβάλλοντος του χώρου τοποθέτησης: 0 C έως 40 C. Σχετική υγρασία: μη συμπυκνούμενη Ανάλογα με την κατασκευή του τόπου τοποθέτησης μπορεί να προκληθεί μετάδοση ήχων ή δονήσεων. Χρήσιμη συμβουλή: Σε περίπτωση υψηλών απαιτήσεων ηχομόνωσης καλέστε έναν ειδικό να εκτιμήσει τον χώρο εγκατάστασης ως προς την ηχομόνωση. 74

75 Διευκόλυνση συντήρησης Τοποθέτηση και σύνδεση Για να διευκολύνετε το Miele Service σε περίπτωση μεταγενέστερης συντήρησης πρέπει να τηρηθούν οι ελάχιστές διαστάσεις που δίνονται καθώς και η απόσταση από τον τοίχο για την πρόσβαση. Διατηρείτε οπωσδήποτε τις ελάχιστες διαστάσεις που δίνονται και την απόσταση από τον τοίχο. Ελάχιστη απόσταση από τον τοίχο περ. 400 χιλστ. για εργασίες συντήρησης. Ευθυγραμμίζετε οριζόντια το πλυντήριο ρούχων, ρυθμίζοντας τα βιδωτά πόδια. Για την ομαλή λειτουργία της είναι σημαντικό η συσκευή να είναι οριζόντια ευθυγραμμισμένη. Τοποθέτηση σε βάση Κατά την τοποθέτηση σε μία βάση θα πρέπει να στερεώσετε το πλυντήριο ρούχων στην ειδική βάση της Miele ή σε μία βάση από μπετόν.η ειδική βάση της Miele θα πρέπει επίσης να στερεωθεί στο δάπεδο. 75

76 Τοποθέτηση και σύνδεση Ασφάλεια μεταφοράς Αφαίρεση των ασφαλειών μεταφοράς Οι 2 ασφάλειες μεταφοράς μπροστά είναι στερεωμένες η κάθε μία με 3 εξάγωνες βίδες. Η ασφάλεια μεταφοράς πίσω είναι στερεωμένη με 4 εξάγωνες βίδες. Οι ασφάλειες μεταφοράς πρέπει να αφαιρεθούν αφού τοποθετήσετε τη συσκευή στην τελική της θέση και πριν από την αρχική λειτουργία. Αφαιρείτε το μπροστινό και το πίσω τοίχωμα: Στην κάτω άκρη του μπροστινού τοιχώματος ξεβιδώνετε τις βίδες και αφαιρείτε το τοίχωμα. Στην κάτω άκρη του πίσω τοιχώματος ξεβιδώνετε τις βίδες και αφαιρείτε το τοίχωμα. Για την αφαίρεση των ασφαλειών μεταφοράς ξεβιδώνετε τις εξάγωνες βίδες. 76

77 Τοποθέτηση και σύνδεση Φυλάξτε τις ασφάλειες μεταφοράς. Πρέπει να τις τοποθετήσετε πάλι πριν από τη μεταφορά αν έχετε σκοπό να μετακινήσετε ξανά τη συσκευή. Υδραυλική σύνδεση Για να είναι εγγυημένη η σωστή διεξαγωγή ενός προγράμματος, απαιτείται πίεση ροής νερού από ελάχιστο 100 μέχρι 1000 kpa (1 μέχρι 10 bar) το μέγιστο Για την υδραυλική σύνδεση πρέπει να χρησιμοποιηθούν βασικά οι συνοδευτικοί σωλήνες παροχής. Σε περίπτωση αντικατάστασης του σωλήνα χρησιμοποιήστε μόνο ποιότητες σωλήνων, που να αντέχουν σε πίεση τουλάχιστον 7000 kpa (70 bar) και σε θερμοκρασία νερού τουλάχιστον 90 C. Αυτό ισχύει και για τον υπόλοιπο συναφή εξοπλισμό της συσκευής. Τα γνήσια ανταλλακτικά Miele πληρούν αυτές τις προϋποθέσεις. Χρήσιμη συμβουλή: Η παροχή ζεστού νερού δεν πρέπει να υπερβαίνει τους 70 C. Σύνδεση μόνο σε παροχή κρύου νερού Το τεμάχιο Υ βρίσκεται στο συνοδευτικό εξοπλισμό 77

78 Τοποθέτηση και σύνδεση Σύνδεση υλικού δοσομέτρησης στη θήκη μίξης της υγρής δοσομέτρησης Οι συνδέσεις 1 και 2 είναι για τη δοσομέτρηση υλικού σε μορφή κρέμας. Αυτές οι υποδοχές είναι κλειστές και πρέπει να ανοίξουν με τρυπάνι 8 χιλστ. Προσέχετε, ώστε το τρυπάνι να διαπεράσει μόνο το πρώτο τοίχωμα (1), γιατί στα 10 χιλστ. από πίσω βρίσκεται ένα σκληρό τοίχωμα (2). Όταν σταματήσετε να χρησιμοποιείτε αυτές τις συνδέσεις, πρέπει να τις κλείσετε. Οι συνδέσεις 3 έως 12 είναι για την υγρή δοσομέτρηση. Αυτές οι υποδοχές είναι κλειστές και πρέπει να κοπούν με ένα μικρό πριόνι στη διάσταση διαμέτρου του σωλήνα. Όταν σταματήσετε να χρησιμοποιείτε αυτές τις κομμένες υποδοχές, πρέπει να τις κλείσετε. 78

79 Αποχέτευση νερού Τοποθέτηση και σύνδεση Αποχέτευση νερού AV στη συσκευή DN 70, στο χώρο εγκατάστασης σύνδεση σωλήνα DN 70. Ταχύτητα ροής, βραχυπρόθεσμα 200 λίτρα/ λ. Σε πολύ υψηλή κλίση αποχέτευσης πρέπει να προβλεφθεί εξαερισμός σωλήνα, έτσι ώστε να μην μπορεί να δημιουργηθεί κενό στο σύστημα αποχέτευσης του πλυντηρίου ρούχων. Αποχέτευση αφρού και υδρατμών BWS Σε αυξημένη δημιουργία αφρού μπορεί να βγει αφρός από το σύστημα απορρόφησης υδρατμών. Για να απομακρύνετε τον αφρό, μπορεί να τοποθετηθεί μια προαιρετική αποχέτευση υδρατμών. Ηλεκτρική σύνδεση Η σύνδεση πρέπει να γίνει σύμφωνα με τους κανονισμούς ηλεκτρικής ασφάλειας και τις ισχύουσες προδιαγραφές της εταιρίας παροχής ηλεκτρισμού της εκάστοτε χώρας, από έναν ειδικευμένο ηλεκτρολόγο. Χρήσιμη συμβουλή: Ανοίγετε το καπάκι της συσκευής. Η κλέμμα ηλεκτρικής σύνδεσης βρίσκεται στη βάση της συσκευής. Κατά την εγκατάσταση ενός διακόπτη προστασίας διαρροής ρεύματος (RCD) πρέπει να τοποθετηθεί διακόπτης προστασίας διαρροής ρεύματος τύπου B (ευαίσθητος σε όλα τα είδη ηλεκτρικού ρεύματος). Ο ηλεκτρικός εξοπλισμός της συσκευής ανταποκρίνεται στα πρότυπα DIN EN , DIN EN Τα στοιχεία τάσης υπάρχουν στην πινακίδα τύπου. Για τη μόνιμη σύνδεση θα πρέπει στον χώρο τοποθέτησης να υπάρχει σύστημα διαχωρισμού για κάθε πόλο. Σαν σύστημα διαχωρισμού θεωρούνται διακόπτες με άνοιγμα επαφής μεγαλύτερο από 3 χιλστ. Στο σύστημα αυτό συγκαταλέγονται διακόπτες LS, ασφάλειες και ρελέ (VDE 0660). Τα συνδετικά φις και τα συστήματα διαχωρισμού θα πρέπει να είναι ανά πάσα στιγμή προσβάσιμα. Εάν αποσυνδεθεί η συσκευή από το ηλεκτρικό δίκτυο, πρέπει το σύστημα διαχωρισμού να έχει τη δυνατότητα να κλείνει ή να υπάρχει πρόσβαση ελέγχου του σημείου διαχωρισμού ανά πάσα στιγμή. Λάβετε υπόψη σας το συνοδευτικό ηλεκτρολογικό σχέδιο. Η Miele συνιστά: Εγκαταστήστε κατάλληλες προστατευτικές διατάξεις (επιτηρητές, σταθεροποιητές τάσης, συστήματα αδιάλειπτης τροφοδότησης ισχύος κ.λπ.) στην εσωτερική ηλεκτρική σας εγκατάσταση, ώστε να προλαμβάνεται η πρόκληση ζημιών ή η εμφάνιση ανωμαλιών στη λειτουργία των συσκευών σας. 79

80 Πίνακας προγραμμάτων Πίνακας προγραμμάτων - Βασικά προγράμματα Προγράμματα για ανθεκτικά Ανθεκτικά 90 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Βαμβακερά υφάσματα, λινά ή με μικτή ύφανση, π.χ. σεντόνια και πετσέτες + πρόπλυση 40 C, μπορεί να επιλεγεί κύρια πλύση 90 C, η λειτουργία Cooldown μπορεί να ενεργοποιηθεί 2 ξεβγάλματα το τελευταίο ξέβγαλμα ζεστό* τελικό στύψιμο 1:10-1:9 PW κιλά PW κιλά PW κιλά * Τα στάνταρ προγράμματα Ανθεκτικά 90 C και Χρωματιστά 60 C έχουν προγραμματιστεί για ζεστό ξέβγαλμα. Αν υπάρχει διαθέσιμο ζεστό νερό, είναι καλύτερα να διεξαχθεί το τελευταίο ξέβγαλμα με ζεστό νερό: - Το υπόλοιπο υγρασίας των ρούχων είναι λιγότερο μετά το στύψιμο. - Τα ρούχα έχουν ήδη θερμανθεί. - Κατά την άμεση περαιτέρω επεξεργασία των ρούχων στο στεγνωτήριο ή με το σιδερωτήριο εξοικονομείτε ρεύμα και χρόνο. 80

81 Πίνακας προγραμμάτων Προγράμματα για χρωματιστά Χρωματιστά 60 C Αναλογία πλήρωσης/ Φορτίο Είδος ρούχου Διεξαγωγή προγράμματος Χρωματιστά εντατικό 60 C Είδος ρούχου Διεξαγωγή προγράμματος Χρωματιστά 30 C Είδος ρούχου Διεξαγωγή προγράμματος Κανονικά λερωμένα βαμβακερά υφάσματα, λινά ή με μικτή ύφανση, π.χ. σεντόνια και πετσέτες + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 60 C 2 ξεβγάλματα το τελευταίο ξέβγαλμα ζεστό* τελικό στύψιμο Πολύ λερωμένα βαμβακερά υφάσματα, λινά ή με μικτή ύφανση, π.χ. σεντόνια και πετσέτες + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 60 C 2 ξεβγάλματα το τελευταίο ξέβγαλμα ζεστό* τελικό στύψιμο Κανονικά λερωμένα βαμβακερά υφάσματα, λινά ή με μικτή ύφανση, π.χ. σεντόνια και πετσέτες + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 30 C 2 ξεβγάλματα τελικό στύψιμο 1:10-1:9 PW κιλά PW κιλά PW κιλά * Τα στάνταρ προγράμματα Ανθεκτικά 90 C και Χρωματιστά 60 C έχουν προγραμματιστεί για ζεστό ξέβγαλμα. Αν υπάρχει διαθέσιμο ζεστό νερό, είναι καλύτερα να διεξαχθεί το τελευταίο ξέβγαλμα με ζεστό νερό: - Το υπόλοιπο υγρασίας των ρούχων είναι λιγότερο μετά το στύψιμο. - Τα ρούχα έχουν ήδη θερμανθεί. - Κατά την άμεση περαιτέρω επεξεργασία των ρούχων στο στεγνωτήριο ή με το σιδερωτήριο εξοικονομείτε ρεύμα και χρόνο. 81

82 Πίνακας προγραμμάτων Χρωματιστά εντατικό 30 C Αναλογία πλήρωσης/ Φορτίο Είδος ρούχου Διεξαγωγή προγράμματος Χρωματιστά Eco σύντομο Είδος ρούχου Διεξαγωγή προγράμματος Πολύ λερωμένα βαμβακερά υφάσματα, λινά ή με μικτή ύφανση, π.χ. σεντόνια και πετσέτες + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 30 C 2 ξεβγάλματα τελικό στύψιμο Ελαφρά λερωμένα βαμβακερά υφάσματα, λινά ή με μικτή ύφανση, π.χ. σεντόνια και πετσέτες + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 50 C 2 ξεβγάλματα τελικό στύψιμο 1:10-1:9 PW κιλά PW κιλά PW κιλά 82

83 Πίνακας προγραμμάτων Προγράμματα για ευαίσθητα Ευαίσθητα 60 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Ευαίσθητα εντατικό 60 C Είδος υφάσματος Διεξαγωγή προγράμματος Ευαίσθητα 30 C Είδος υφάσματος Διεξαγωγή προγράμματος Ευαίσθητα εντατικό 30 C Είδος υφάσματος Διεξαγωγή προγράμματος Κανονικά λερωμένα ρούχα από συνθετικές ίνες ή με μικτή ύφανση + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 60 C 2 ξεβγάλματα τελικό στύψιμο Έντονα λερωμένα ρούχα από συνθετικές ίνες ή με μικτή ύφανση + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 60 C 2 ξεβγάλματα τελικό στύψιμο Κανονικά λερωμένα ρούχα από συνθετικές ίνες ή με μικτή ύφανση + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 30 C 2 ξεβγάλματα τελικό στύψιμο Έντονα λερωμένα ρούχα από συνθετικές ίνες ή με μικτή ύφανση + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 30 C 2 ξεβγάλματα τελικό στύψιμο 1:20 PW 811-5,6 kg PW kg PW kg 83

84 Πίνακας προγραμμάτων Προγράμματα για λεπτά ρούχα / μάλλινα Λεπτά ρούχα 30 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Για ρούχα από συνθετική ίνα, τεχνητό μετάξι κύρια πλύση 30 C ρυθμός πλύσης "ήπια" 2 ξεβγάλματα τελικό στύψιμο Μάλλινα 30 C Είδος υφάσματος Διεξαγωγή προγράμματος Μάλλινα που πλένονται στο χέρι Είδος υφάσματος Διεξαγωγή προγράμματος Για ανθεκτικά μάλλινα που πλένονται σε πλυντήριο και για σύμμεικτα με το σύμβολο του μάλλινου στην ετικέτα κύρια πλύση 30 C ρυθμός πλύσης "προστατευτικά" 2 ξεβγάλματα τελικό στύψιμο 30 C Μάλλινα και σύμμεικτα με το σύμβολο του μάλλινου στην ετικέτα κύρια πλύση 30 C ρυθμός πλύσης "εξαιρετικά προστατευτικό" 2 ξεβγάλματα τελικό στύψιμο 1:25 PW 811-4,4 kg PW 814-5,6 kg PW 818-7,2 kg 84

85 Πίνακας προγραμμάτων Πρόγραμμα Πρόσθετο ξέβγαλμα Πρόσθετο ξέβγαλμα Είδος υφάσματος Διεξαγωγή προγράμματος Ρούχα που χρειάζονται μόνο ξέβγαλμα και στύψιμο. 1 ξέβγαλμα τελικό στύψιμο Πρόγραμμα Πρόσθετο στύψιμο Πρόσθετο στύψιμο Είδος υφάσματος Διεξαγωγή προγράμματος Για πλυμένα ρούχα που χρειάζονται μόνο στύψιμο Τελικό στύψιμο. Πρόγραμμα Πρόσθετη διεξαγωγή Πρόσθετη διεξαγωγή Είδος υφάσματος Διεξαγωγή προγράμματος Πρόγραμμα Κολλάρισμα Αποχέτευση νερού Κολλάρισμα Είδος υφάσματος Διεξαγωγή προγράμματος Για το κολλάρισμα φρεσκοπλυμένων ρούχων (τραπεζομάντηλα, πετσέτες φαγητού, ρούχα εργασίας) 1 ξέβγαλμα* τελικό στύψιμο * Τα υλικά κολλαρίσματος μπορούν να τοποθετηθούν πριν την έναρξη του προγράμματος στη δεξιά μπροστινή ή πίσω θήκη. Μεγαλύτερη ποσότητα διαλύματος κόλλας μπορεί να τοποθετηθεί με το χέρι ταυτόχρονα με το νερό που εισρέει στις θήκες ή. 85

86 Πίνακας προγραμμάτων Πίνακας προγραμμάτων Ξενοδοχείο/Εστιατόριο/Catering Στον τομέα αυτόν ανήκουν ένα πλήθος υφασμάτων με πολύ διαφορετικούς λεκέδες. Το πρόγραμμα αυτό είναι κατάλληλο για πλύσιμο ελαφρώς λερωμένων σεντονιών και πετσετών καθώς και έντονα λερωμένων τραπεζομάντηλων έως έντονα λερωμένων πανιών κουζίνας. Προγράμματα για σεντόνια/πετσέτες Σεντόνια/Πετσέτες 90 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Σεντόνια/Πετσέτες 60 C Είδος υφάσματος Διεξαγωγή προγράμματος * πλύσιμο με μέγιστο φορτίο. Λευκά σεντόνια και πετσέτες από βαμβάκι, λινά ή με μικτή ύφανση + πρόπλυση 40 C, μπορεί να επιλεγεί κύρια πλύση 90 C, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 2 ξεβγάλματα τελικό στύψιμο Χρωματιστά και λευκά σεντόνια και πετσέτες από βαμβάκι, λινά ή με μικτή ύφανση + πρόπλυση 40 C, μπορεί να επιλεγεί κύρια πλύση 60 C 2 ξεβγάλματα τελικό στύψιμο Πρόγραμμα προστατευτικά καλύμματα στρώματος Προστατευτικά καλύμματα στρώματος Είδος υφάσματος Διεξαγωγή προγράμματος 1:10* PW kg PW kg PW kg 60 C Αναλογία πλήρωσης/ Φορτίο Αδιάβροχα προστατευτικά καλύμματα στρώματος από συνθετικό υλικό 1:13 + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 60 C 2 ξεβγάλματα τελικό στύψιμο PW 811-8,6 kg PW ,8 kg PW ,8 kg 86

87 Πίνακας προγραμμάτων Πρόγραμμα Πετσέτες Wellness Πετσέτες Wellness 50 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Χρωματιστά και λευκά σεντόνια και πετσέτες από βαμβάκι, λινά ή με μικτή ύφανση με έντονους λεκέδες από λάδι ή λίπος κύρια πλύση 50 C, +κύρια πλύση Extra 75 C μπορεί να επιλεγεί** 2 ξεβγάλματα τελικό στύψιμο 1:13* PW 811-8,6 kg PW ,8 kg PW ,8 kg * Πλύσιμο με μέγιστο φορτίο. ** Σε περίπτωση έντονων λεκέδων, π.χ. από κρέμες, έλαια μασάζ, μπορείτε να επιλέξετε την πλύση καθαρισμού με επιπλέον αυξημένη θερμοκρασία. Εδώ μπορείτε σε περίπτωση χρωματιστών λεκέδων να προσθέσετε προαιρετικά λευκαντικό. Πρόγραμμα Μπουρνούζια 60 C Μπουρνούζια 60 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος * πλύσιμο με μέγιστο φορτίο. Πρόγραμμα Πανιά κουζίνας Μπουρνούζια από βαμβακερό ή με μικτή ύφανση (για έντονους λεκέδες επιλέγετε + πρόπλυση 40 C) + πρόπλυση 40 C, μπορεί να επιλεγεί κύρια πλύση 60 C 2 ξεβγάλματα τελικό στύψιμο 1:13* PW 811-8,6 kg PW ,8 kg PW ,8 kg Πανιά κουζίνας 90 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Πανιά κουζίνας από βαμβακερά υφάσματα, λινά ή με μικτή ύφανση. Πρόπλυση πρόπλυση 40 C κύρια πλύση 90 C, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 3 ξεβγάλματα τελικό στύψιμο 1:13 PW 811-8,6 kg PW ,8 kg PW ,8 kg 87

88 Πίνακας προγραμμάτων Προγράμματα για τραπεζομάντιλα Τραπεζομάντηλα 90 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Τραπεζομάντηλα 60 C Είδος υφάσματος Διεξαγωγή προγράμματος Λευκά τραπεζομάντηλα από υφάσματα βαμβακερά, λινά ή μικτής ύφανσης πρόπλυση 40 C κύρια πλύση 90 C, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 2 ξεβγάλματα τελικό στύψιμο Χρωματιστά τραπεζομάντηλα από υφάσματα βαμβακερά, λινά ή μικτής ύφανσης πρόπλυση 40 C κύρια πλύση 60 C 2 ξεβγάλματα τελικό στύψιμο Πακέτο προγράμματος κουρτίνες 1:10 PW kg PW kg PW kg Κουρτίνες 40 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Για ρούχα από συνθετική ίνα, τεχνητό μετάξι + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 40 C 3 ξεβγάλματα τελικό στύψιμο Διεξαγωγή προγράμματος χωρίς στύψιμο: Πιέζετε το πλήκτρο "στοπ στυψίματος". 1:25-1:20 PW 811-5,0 kg PW 814-6,2 kg PW 818-8,0 kg Τερματίζετε το πρόγραμμα στην κατάσταση "στοπ στυψίματος" με το πλήκτρο "στοπ/ λήξη" με νερό στη συσκευή. Επιλέγετε το πλήκτρο "αποχέτευση νερού". 88

89 Πίνακας προγραμμάτων για παπλώματα Πίνακας προγραμμάτων Αυτά τα προγράμματα είναι κατάλληλα για το πλύσιμο φουσκωτών παπλωμάτων και παπλωμάτων με ραφές με γέμιση από πούπουλα, από συνθετικό υλικό ή από φυσική τρίχα. Αυτά τα προγράμματα προορίζονται αποκλειστικά για το πλύσιμο υφασμάτων τα οποία χαρακτηρίζονται από τον κατασκευαστή στην ετικέτα ως κατάλληλα για πλύσιμο στο πλυντήριο. Παπλώματα πουπουλένια 60 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Παπλώματα πουπουλένια 40 C Είδος υφάσματος Διεξαγωγή προγράμματος Συνθετικά παπλώματα 60 C Είδος υφάσματος Διεξαγωγή προγράμματος Έντονα λερωμένα πουπουλένια παπλώματα και μαξιλάρια Εξαέρωση + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 60 C 2 ξεβγάλματα τελικό στύψιμο Κανονικά λερωμένα πουπουλένια παπλώματα και μαξιλάρια Εξαέρωση + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 40 C 2 ξεβγάλματα τελικό στύψιμο Έντονα λερωμένα συνθετικά παπλώματα και μαξιλάρια + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 60 C 2 ξεβγάλματα τελικό στύψιμο βλέπε κεφ. "Ποσότητες φορτίου παπλώματα" 89

90 Πίνακας προγραμμάτων Συνθετικά παπλώματα 40 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Παπλώματα φυσικής τρίχας Είδος υφάσματος Διεξαγωγή προγράμματος Προσθήκη απορρυπαντικού Κανονικά λερωμένα συνθετικά παπλώματα και μαξιλάρια + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 40 C 2 ξεβγάλματα τελικό στύψιμο 25 C Παπλώματα φυσικής τρίχας και κουβέρτες που πλένονται στο πλυντήριο κύρια πλύση 25 C, ρυθμός πλύσης "εξαιρετικά προστατευτικό" 2 ξεβγάλματα φινίρισμα τελικό στύψιμο βλέπε κεφ. "Ποσότητες φορτίου παπλώματα" Χρήσιμη συμβουλή: Συνιστάται η χρήση υγρού απορρυπαντικού. Σε περίπτωση έντονων λεκέδων μπορεί η χρήση απορρυπαντικού σε σκόνη να έχει ένα καλύτερο αποτέλεσμα πλύσης. Ποσότητες φορτίου παπλώματα Τις μέγιστες ποσότητες φορτίου μπορείτε να βρείτε στον πίνακα που ακολουθεί. Πρόκειται για στοιχεία κατά προσέγγιση τα οποία ποικίλουν ανάλογα με το μέγεθος και το πάχος των παπλωμάτων. Τύπος συσκευής PW 811 PW 814 PW 818 Ποσότητα* 2 μαξιλάρια ή 1 πάπλωμα 3 μαξιλάρια ή 1 μαξιλάρι +1 πάπλωμα 4 μαξιλάρια ή 2 μαξιλάρια +1 πάπλωμα ή 2 παπλώματα * Ένα πάπλωμα αντιστοιχεί σε δύο μαξιλάρια περίπου. Χρήσιμη συμβουλή: Δένετε πολλές φορές τα φουσκωτά παπλώματα, για να μην προκληθεί κακή ζυγοστάθμιση φορτίου και να επιτύχετε ένα καλό αποτέλεσμα πλύσης. 90

91 Πίνακας προγραμμάτων Πίνακας προγραμμάτων απολύμανσης Όλα τα προγράμματα είναι κλειδωμένα. Αυτό σημαίνει ότι μετά την παρέλευση 1 λεπτού από την έναρξη του προγράμματος δεν μπορείτε να τα διακόψετε, να τα σταματήσετε εντελώς ή να τα προσπεράσετε. Για να αποφευχθεί μια επαναμόλυνση, στα προγράμματα απολύμανσης η εισροή νερού στα ξεβγάλματα δεν γίνεται μέσω των θηκών απορρυπαντικού. Θερμική απολύμανση 90 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Θερμική απολύμανση RKI* Είδος υφάσματος Διεξαγωγή προγράμματος Θερμοχημική απολύμανση Είδος υφάσματος Διεξαγωγή προγράμματος Θερμοχημική απολύμανση RKI* Είδος υφάσματος Διεξαγωγή προγράμματος Βαμβακερά, λινά π.χ. σεντόνια, πετσέτες + πρόπλυση 40 C, μπορεί να επιλεγεί απολύμανση 90 C, 10 λεπτά, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 2 ξεβγάλματα τελικό στύψιμο 90 C Βαμβακερά, λινά π.χ. σεντόνια, πετσέτες απολύμανση 90 C, 10 λεπτά, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 2 ξεβγάλματα τελικό στύψιμο 60 C Βαμβακερά, λινά π.χ. σεντόνια, πετσέτες + πρόπλυση 40 C, μπορεί να επιλεγεί απολύμανση 60 C**, 20 λεπτά 2 ξεβγάλματα τελικό στύψιμο 60 C Βαμβακερά, λινά π.χ. σεντόνια, πετσέτες απολύμανση 40 C**, 20 λεπτά 2 ξεβγάλματα τελικό στύψιμο 1:10 PW kg PW kg PW kg * RKI = Robert-Koch-Institut ** Η παράμετρος απολύμανσης για τη θερμοχημική απολύμανση (θερμοκρασία, διατήρηση σταθερής θερμοκρασίας, καθώς και ποσότητα δοσολογίας) πρέπει να προσαρμοστούν επί τόπου στο απορρυπαντικό και στο υλικό απολύμανσης. 91

92 Πίνακας προγραμμάτων Θερμοχημική απολύμανση Είδος υφάσματος Διεξαγωγή προγράμματος Θερμοχημική απολύμανση RKI* Είδος υφάσματος Διεξαγωγή προγράμματος 40 C Αναλογία πλήρωσης/ Φορτίο Βαμβακερά, μικτή ύφανση έως 40 C + πρόπλυση 30 C, μπορεί να επιλεγεί απολύμανση 40 C**, 20 λεπτά ρυθμός πλύσης "λεπτά" 2 ξεβγάλματα τελικό στύψιμο 40 C Ακράτεια ούρων 90 C Είδος υφάσματος Διεξαγωγή προγράμματος Βαμβακερά, μικτή ύφανση έως 40 C απολύμανση 40 C**, 20 λεπτά ρυθμός πλύσης "λεπτά" 2 ξεβγάλματα τελικό στύψιμο πλενόμενες πάνες Ιματισμός ακράτειας 90 C Είδος υφάσματος Διεξαγωγή προγράμματος μακρά πρόπλυση + μακρά πρόπλυση, μπορεί να επιλεγεί πρόπλυση 40 C απολύμανση 90 C, 10 λεπτά, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 3 ξεβγάλματα τελικό στύψιμο Πολύ λερωμένα εσώρουχα, βαμβακερά 2 λουτρά πρόπλυσης πρόπλυση 40 C απολύμανση 90 C**, 10 λεπτά 3 ξεβγάλματα τελικό στύψιμο 1:10 PW kg PW kg PW kg 1:13 PW 811-8,6 kg PW ,8 kg PW ,8 kg * RKI = Robert-Koch-Institut ** Η παράμετρος απολύμανσης για τη θερμοχημική απολύμανση (θερμοκρασία, διατήρηση σταθερής θερμοκρασίας, καθώς και ποσότητα δοσολογίας) πρέπει να προσαρμοστούν επί τόπου στο απορρυπαντικό και στο υλικό απολύμανσης. 92

93 Πίνακας προγραμμάτων Γενικά σχετικά με το θέμα της απολύμανσης Τι σημαίνει η έννοια της απολύμανσης Θανάτωση και μείωση του αριθμού παθογόνων μικροοργανισμών μεταδιδόμενων ασθενειών κατά τρόπο ώστε να μην αναμένεται η μετάδοση τους και η λοίμωξη. Θερμική απολύμανση Η θερμική απολύμανση πραγματοποιείται από την επίδραση καθορισμένης θερμοκρασίας για κάποιο χρονικό διάστημα διατήρησης της θερμοκρασίας. Στη λίστα, σύμφωνα με το άρθρο 18 του Νόμου περί Προστασίας από Λοιμώξεις (IFSG), οι προϋποθέσεις αυτές είναι 90 C για 10 λεπτά ή 85 C για 15 λεπτά σε αναλογία ρούχων και νερού 1-4 έως 1-5 με εύρος δράσης AB. Η θερμική απολύμανση δεν εξαρτάται από το απορρυπαντικό που χρησιμοποιείται, το οποίο δε θα πρέπει να αντιστοιχεί σε καμία καταχώριση. Θερμοχημική απολύμανση Η θερμοχημική απολύμανση διαφοροποιείται από τη θερμική απολύμανση ως προς μία χαμηλότερη θερμοκρασία νερού κατά τη φάση της απολύμανσης. Η εξισορρόπηση για τη χαμηλή θερμοκρασία διασφαλίζεται με τα αντίστοιχα καταχωρημένα απορρυπαντικά και απολυμαντικά στοιχεία. Σημαντικό εδώ είναι, ότι αυτά τα προϊόντα πρέπει να χρησιμοποιούνται ακριβώς σύμφωνα με την καταχώριση. Η θερμοκρασία του νερού, η αναλογία νερού και ρούχων, καθώς και η χρονική στιγμή δοσομέτρησης πρέπει να τηρούνται με ακρίβεια. Για τα προγράμματα απολύμανσης υπάρχουν δύο καταχωρίσεις στις οποίες παρατίθενται οι απαραίτητες παράμετροι της διαδικασίας σε συνάρτηση με τα απορρυπαντικά ή απολυμαντικά μέσα. Κατάλογος RKI (Robert-Koch-Institut) Περιγράφει τη διαδικασία για την απολύμανση σύμφωνα με το άρθρο 18 του νόμου περί προστασίας κατά των μολύνσεων. Προϋπόθεση για την εφαρμογή μιας τέτοιας διαδικασίας απολύμανσης είναι μία κρατική εντολή η οποία δίνεται, όταν υπάρχουν σε αντικείμενα παθογόνοι μικροοργανισμοί μεταδιδόμενων νοσημάτων που πρέπει να δηλώνονται και υπάρχει φόβος διάδοσης τους. Για αυτό το λόγο στη λίστα RKI περιγράφονται η διαδικασία θερμικής απολύμανσης καθώς και αυτή της θερμοχημικής απολύμανσης. Διαδικασία απολύμανσης ανά τομέα δράσης Η διαδικασία απολύμανσης διαχωρίζεται ανά τομέα δράσης σε A, B και C. Τομέας δράσης A: Για τη θανάτωση εστιών φυτικών βακτηρίων συμπεριλαμβανομένων των μυκοβακτηρίων καθώς μυκήτων και μυκητιασικών σπορίων. Τομέας δράσης B: Κατάλληλος για την αδρανοποίηση ιών. Τομέας δράσης C: Κατάλληλος για τη θανάτωση σπορίων του παθογόνου μικροοργανισμού του βακτηριακού άνθρακα. Σε περίπτωση απολύμανσης κατόπιν κρατικής εντολής τα πρώτα νερά πλύσης θα πρέπει να διοχετευθούν στο δίκτυο αποχέτευσης μόνο μετά την εκτέλεσης απολύμανσης! 93

94 Πίνακας προγραμμάτων Λίστα VAH VAH = Οργανισμός Εφαρμοσμένης Υγιεινής (Verbund für angewandte Hygiene e.v.) (πριν DGHM = Γερμανική Εταιρεία Υγιεινής και Μικροβιολογίας) Στη λίστα VAH περιγράφονται διαδικασίες για προληπτική απολύμανση ρουτίνας, ειδικότερα για την προστασία από λοιμώξεις σε νοσοκομεία, ιατρεία, σε δημόσιους χώρους καθώς και σε άλλους τομείς στους οποίους μπορεί να μεταδοθούν μολύνσεις. Αναφορικά με απολύμανση κατόπιν κρατικής εντολής γίνεται παραπομπή στο άρθρο 18 του νόμου περί προστασίας κατά των μολύνσεων. Για υφάσματα χειρουργείου ως ιατροτεχνολογικά εργαλεία πρέπει να χρησιμοποιούνται ειδικές, πιστοποιημένες διαδικασίες και συσκευές. Οι διαδικασίες και οι συσκευές που περιγράφονται εδώ δεν είναι ιατροτεχνολογικά εργαλεία. Αποφυγή επιμόλυνσης ή επαναμόλυνσης Πριν το χειρισμό της συσκευής να απολυμαίνετε τα χέρια σας. Να χρησιμοποιείτε καθαρισμένα/απολυμασμένα δοχεία μεταφοράς. Να δοσολογείτε τα απορρυπαντικά και τα απολυμαντικά σύμφωνα με τις οδηγίες. Λαμβάνετε υπόψη τις οδηγίες σχετικά με τη χρήση προστατευτικής φόρμας. Προσέχετε κατά τη χρήση νερού από εγκαταστάσεις επεξεργασίας υδάτων ώστε να μην περιέχει παθογόνους οργανισμούς. Πριν τη χρήση να καθαρίζετε τις θήκες απορρυπαντικού, τις θήκες ξεβγάλματος και το σιφόνι. Καθαρισμός των θηκών απορρυπαντικού και του σιφονιού Οι θήκες απορρυπαντικού βρίσκονται συνεχώς εκτεθειμένες σε υγρασία και για αυτό το λόγο, εάν δεν καθαρίζονται τακτικά πολλαπλασιάζονται έντονα οι παθογόνοι παράγοντες του νερού. Καθαρίζετε πολύ καλά τη θήκη απορρυπαντικού, τις θήκες και το σιφόνι μετά τη χρήση με ζεστό νερό από τα υπολείμματα απορρυπαντικού και από την κρούστα που δημιουργείται. Ο ιδιοκτήτης της συσκευής πρέπει με τους αντίστοιχους ελέγχους κατά τη λειτουργία, να διασφαλίζει το επίπεδο απολύμανσης θερμικών ή θερμοχημικών διαδικασιών [από τη λίστα, σύμφωνα με το άρθρο 18 του Νόμου περί Προστασίας από Λοιμώξεις (IFSG)]. Οι διαδικασίες θα πρέπει να ελέγχονται περιοδικά, θερμοηλεκτρικά με τη βοήθεια ημερολογιακών καταγραφέων δεδομένων ή βακτηριολογικά με βιολογικούς δείκτες. Ο ιδιοκτήτης πρέπει επίσης να δώσει ιδιαίτερη προσοχή στην τήρηση των παραμέτρων διαδικασίας, στην τήρηση της θερμοκρασία και επίσης στα θερμοχημικά προγράμματα, στην τήρηση της πυκνότητας. Τα προγράμματα απολύμανσης δεν επιτρέπεται να διακόπτονται, γιατί υπάρχει κίνδυνος τα αποτελέσματα της απολύμανσης να είναι μειωμένα. 94

95 Πίνακας προγραμμάτων Πρόγραμμα Καθαρισμός συσκευής Καθαρισμός της θήκης απορρυπαντικού, του κάδου, του περιβλήματος κάδου και του συστήματος αποχέτευσης. Όταν χρησιμοποιείτε συχνά προγράμματα απολύμανσης, διεξάγετε τακτικά προγράμματα χαμηλών θερμοκρασιών ή για την απομάκρυνση χονδρής βρωμιάς το πρόγραμμα καθαρισμός συσκευής Καθαρισμός συσκευής* Είδος υφάσματος Διεξαγωγή προγράμματος Χωρίς φορτίο + καθαρισμός 70 C, μπορεί να επιλεγεί 2 ξεβγάλματα * Το μπλοκ καθαρισμός με είσοδο νερού από όλες τις διόδους και αύξηση θερμοκρασίας στους 70 C μπορεί να επιλεγεί μέσω του πλήκτρου Plus του μπλοκ. Όταν το μπλοκ καθαρισμός επιλέγεται επιπλέον, θα πρέπει να προστεθεί απορρυπαντικό για το πρόγραμμα καθαρισμού. 95

96 Πίνακας προγραμμάτων Πίνακας προγραμμάτων εξαρτημάτων καθαρισμού κτηρίων Τα προγράμματα αυτά είναι κατάλληλα για πλύση, απολύμανση και χημική επεξεργασία (σε διάφορες βαθμίδες υγρασίας) σφουγγαρόπανων, ροδελών γυαλίσματος και υφασμάτων σκουπίσματος βαμβακερών ή με μικτή ύφανση, μικρών τάπητων εισόδου από τον τομέα του καθαρισμού κτιρίων). Για να αποφευχθεί μια επαναμόλυνση, στα προγράμματα απολύμανσης η εισροή νερού στα ξεβγάλματα δεν γίνεται μέσω των θηκών απορρυπαντικού. Προγράμματα Mopp Αποφυγή χονδρής βρωμιάς στη συσκευή. Τινάζετε τα Mopp, πριν τα τοποθετήσετε στη συσκευή. Mopp κανονικό 60 C / 90 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Mopp κανονικό + επεξεργασία* Είδος υφάσματος Διεξαγωγή προγράμματος Mopp θερμική αποστείρωση Είδος υφάσματος Διεξαγωγή προγράμματος Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυεστέρα, μικροΐνα Προ-αποστράγγιση μακρά πρόπλυση + 2η μακρά πρόπλυση, μπορεί να επιλεγεί κύρια πλύση 60 C/90 C), η λειτουργία Cool down μπορεί να ενεργοποιηθεί 2 ξεβγάλματα τελικό στύψιμο 60 C / 90 C Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυεστέρα, μικροΐνα Διεξαγωγή προγράμματος, όπως στο Mopp, κανονικό, στη συνέχεια: πλύση επεξεργασίας υγρή ή μέσω ενεργοποίησης μπλοκ: νωπά, βρεγμένα, πολύ βρεγμένα 90 C Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυεστέρα, μικροΐνα Προ-αποστράγγιση μακρά πρόπλυση + 2η μακρά πρόπλυση, μπορεί να επιλεγεί απολύμανση 90 C, 10 λεπτά, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 3 ξεβγάλματα τελικό στύψιμο 1:10 PW kg PW kg PW kg τεμάχια βλέπε πίνακα "Φορτίο Mopp" 96

97 Mopp θερμική απολύμανση + επεξεργασία Είδος υφάσματος Διεξαγωγή προγράμματος Mopp θερμοχημική απολύμανση Είδος υφάσματος Διεξαγωγή προγράμματος Mopp θερμοχημική απολύμανση + επεξεργασία Είδος υφάσματος Διεξαγωγή προγράμματος Mopp επεξεργασία Είδος υφάσματος Διεξαγωγή προγράμματος Πίνακας προγραμμάτων 90 C Αναλογία πλήρωσης/ Φορτίο Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυεστέρα, μικροΐνα Διεξαγωγή προγράμματος, όπως στο Mopp θερμική απολύμανση, στη συνέχεια: πλύση επεξεργασίας υγρή ή μέσω ενεργοποίησης μπλοκ: νωπά, βρεγμένα, πολύ βρεγμένα 60 C Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυεστέρα, μικροΐνα Προ-αποστράγγιση μακρά πρόπλυση + 2η μακρά πρόπλυση, μπορεί να επιλεγεί απολύμανση* 60 C, 20 λεπτά 3 ξεβγάλματα τελικό στύψιμο 60 C Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυεστέρα, μικροΐνα Διεξαγωγή προγράμματος, όπως στο Mopp θερμοχημική απολύμανση*, στη συνέχεια: πλύση επεξεργασίας υγρή ή μέσω ενεργοποίησης μπλοκ: νωπά, βρεγμένα, πολύ βρεγμένα Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυεστέρα, μικροΐνα 1 ξέβγαλμα πλύση επεξεργασίας υγρή ή μέσω ενεργοποίησης μπλοκ: νωπά, βρεγμένα, πολύ βρεγμένα 1:10 PW kg PW kg PW kg τεμάχια βλέπε πίνακα "Φορτίο Mopp" * Η παράμετρος απολύμανσης για τη θερμοχημική απολύμανση (θερμοκρασία, διατήρηση σταθερής θερμοκρασίας, καθώς και ποσότητα δοσολογίας) πρέπει να προσαρμοστούν επί τόπου στο απορρυπαντικό και στο υλικό απολύμανσης. 97

98 Πίνακας προγραμμάτων Mopp εντατικό 90 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυεστέρα, μικροΐνα Προ-αποστράγγιση πρόπλυση + 2η πρόπλυση, μπορεί να επιλεγεί πρόπλυση 30 C κύρια πλύση 90 C, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 3 ξεβγάλματα τελικό στύψιμο Mopp νέο 60 C / 90 C Είδος υφάσματος Διεξαγωγή προγράμματος Για το πλύσιμο καινούριων σφουγγαρόπανων κύρια πλύση 60 C/90 C, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 2 ξεβγάλματα τελικό στύψιμο 1:10 PW kg PW kg PW kg τεμάχια βλέπε πίνακα "Φορτίο Mopp" Μέσω των προγραμμάτων Mopp... + επεξεργασία προκύπτουν Mopps έτοιμα προς χρήση και καθαρισμό, τα οποία είναι ήδη εμποτισμένα με απορρυπαντικό ή απολυμαντικό υλικό. Για τον λόγο αυτόν μετά την πλύση ή την απολύμανση ακολουθεί ένα βήμα χημικής επεξεργασίας με στύψιμο στη συνέχεια. Η επιθυμητή υγρασία των Mopp μπορεί να διαφοροποιείται στο τέλος μέσω του προγραμματισμού διάφορων μπλοκ στυψίματος. Οι ποσότητες δοσολογίας πρέπει να ρυθμίζονται επί τόπου και το επίπεδο απολύμανσης πρέπει να ελέγχεται. Το πρόγραμμα Mopp επεξεργασία είναι κατάλληλο για εκ των υστέρων χημική επεξεργασία καθαρών και στεγνών Mopps. Κατά τη επεξεργασία προστίθεται ένα διάλυμα απολυμαντικού υλικού. Οι ποσότητες δοσολογίας πρέπει να ρυθμίζονται επί τόπου και πρέπει να ελέγχεται το επίπεδο απολύμανσης. Ποσότητα φορτίου Mopp (βαμβακερά) Μορφή Mopp 40 εκ. 190 γρ./ Mopp 50 εκ. 220 γρ./ Mopp 60 εκ. 280 γρ./ Mopp 80 εκ. 360 γρ./ Mopp 110 εκ. 510 γρ./ Mopp 130 εκ. 610 γρ./ Mopp 160 εκ. 720 γρ./ Mopp PW τεμ. 50 τεμ. 39 τεμ. 31 τεμ. 22 τεμ. 18 τεμ. 15 τεμ. PW τεμ. 64 τεμ. 50 τεμ. 39 τεμ. 27 τεμ. 23 τεμ. 19 τεμ. PW τεμ. 82 τεμ. 64 τεμ. 50 τεμ. 35 τεμ. 30 τεμ. 25 τεμ. Χρήσιμη συμβουλή: Κατά τη χρήση Mopps από μικροΐνα η ποσότητα φορτίου είναι υψηλότερη αντίστοιχα προς το μικρότερο βάρος Mopp. 98

99 Πίνακας προγραμμάτων Ποσότητα φορτίου Mopp (μικροΐνα) Μορφή Mopp 40 εκ. 120 γρ./mopp 50 εκ. 170 γρ./mopp PW τεμ. 65 τεμ. PW τεμ. 82 τεμ. PW τεμ. 106 τεμ. Προγράμματα Χαλάκια / Pads Χαλάκια 40 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Έντονα λερωμένα χαλάκια Είδος υφάσματος Διεξαγωγή προγράμματος Χαλάκια εισόδου Πρόπλυση κύρια πλύση 40 C 3 ξεβγάλματα τελικό στύψιμο 60 C έντονα λερωμένα χαλάκια εισόδου Πρόπλυση + πρόπλυση 40 C, μπορεί να επιλεγεί κύρια πλύση 60 C (μπορεί να επιλεγεί κρύο έως 60 C) 3 ξεβγάλματα τελικό στύψιμο Pads 40 C / 60 C Είδος υφάσματος Διεξαγωγή προγράμματος Ροδέλες γυαλίσματος Μακρά πρόπλυση + 2η πρόπλυση, μπορεί να επιλεγεί κύρια πλύση 40 C (μπορεί να επιλεγεί κρύο έως 60 C) 3 ξεβγάλματα τελικό στύψιμο 1:15 PW μέγιστο 7,4 κιλά PW μέγιστο 9,4 κιλά PW μέγιστο 12,0 κιλά 1:50 PW 811-2,2 kg PW 814-2,8 kg PW 818-3,6 kg Χρήσιμη συμβουλή: Η ποσότητα φορτίου για τα χαλάκια μπορεί να είναι μικρότερη ανάλογα με το μέγεθος, τη σκληρότητα και το πάχος των χαλιών. 99

100 Πίνακας προγραμμάτων Προγράμματα για πανιά Αυτά τα προγράμματα είναι κατάλληλα για πλύση, απολύμανση και χημική επεξεργασία (σε διάφορες βαθμίδες υγρασίας) υφασμάτων σκουπίσματος βαμβακερών, με μικτή ύφανση ή από μικροΐνα από τον τομέα του καθαρισμού κτιρίων. Πανιά κανονικό 60 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Πανιά κανονικά +επεξεργασία Είδος υφάσματος Διεξαγωγή προγράμματος Πανιά θερμική απολύμανση Είδος υφάσματος Διεξαγωγή προγράμματος Πανιά θερμική απολύμανση + επεξεργασία Είδος υφάσματος Διεξαγωγή προγράμματος Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυέστερ, μικροΐνα Πρόπλυση + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 60 C 3 ξεβγάλματα τελικό στύψιμο 60 C Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυέστερ, μικροΐνα Διεξαγωγή προγράμματος, όπως στο πανιά κανονικό, στη συνέχεια: πλύση επεξεργασίας υγρή ή μέσω ενεργοποίησης μπλοκ: νωπά, βρεγμένα, πολύ βρεγμένα 90 C Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυέστερ, μικροΐνα Πρόπλυση + πρόπλυση 30 C, μπορεί να επιλεγεί απολύμανση 90 C, 10 λεπτά, η λειτουργία Cool down μπορεί να ενεργοποιηθεί 3 ξεβγάλματα τελικό στύψιμο 90 C Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυέστερ, μικροΐνα Διεξαγωγή προγράμματος, όπως στο πανιά θερμική απολύμανση, στη συνέχεια: πλύση επεξεργασίας υγρή ή μέσω ενεργοποίησης μπλοκ: νωπά, βρεγμένα, πολύ βρεγμένα 1:20 PW 811-5,6 κιλά περ. 350 πανιά PW κιλά περ. 440 πανιά PW κιλά περ. 565 πανιά 100

101 Πανιά θερμοχημική απολύμανση Είδος υφάσματος Διεξαγωγή προγράμματος Πανιά θερμοχημική απολύμανση + χημική επεξεργασία Είδος υφάσματος Διεξαγωγή προγράμματος Πανιά επεξεργασία Είδος υφάσματος Διεξαγωγή προγράμματος Πίνακας προγραμμάτων 70 C Αναλογία πλήρωσης/ Φορτίο Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυέστερ, μικροΐνα Πρόπλυση + πρόπλυση, μπορεί να επιλεγεί απολύμανση 70 C, 10 λεπτά, 3 ξεβγάλματα τελικό στύψιμο 70 C Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυέστερ, μικροΐνα Διεξαγωγή προγράμματος, όπως στο πανιά θερμοχημική απολύμανση, στη συνέχεια: πλύση επεξεργασίας υγρή ή μέσω ενεργοποίησης μπλοκ: νωπά, βρεγμένα, πολύ βρεγμένα Σφουγγαρόπανα βαμβακερά, από βισκόζη, πολυέστερ, μικροΐνα 1 ξέβγαλμα πλύση επεξεργασίας υγρή ή μέσω ενεργοποίησης μπλοκ: νωπά, βρεγμένα, πολύ βρεγμένα 1:20 PW 811-5,6 κιλά περ. 350 πανιά PW κιλά περ. 440 πανιά PW κιλά περ. 565 πανιά Το πρόγραμμα πανιά κανονικό είναι κατάλληλο "και" για σφουγγαρόπανα, τα οποία μετά το πλύσιμο δεν θα χρησιμοποιηθούν πάλι αμέσως, αλλά μετά το στέγνωμα θα αποθηκευτούν. Μέσω των προγραμμάτων Πανιά... + επεξεργασία προκύπτουν πανιά έτοιμα προς χρήση και καθαρισμό, τα οποία είναι ήδη εμποτισμένα με απορρυπαντικό ή απολυμαντικό υλικό. Για τον λόγο αυτόν μετά την πλύση ή την απολύμανση ακολουθεί ένα βήμα χημικής επεξεργασίας με στύψιμο στη συνέχεια. Η επιθυμητή υγρασία των πανιών μπορεί να διαφοροποιείται στο τέλος μέσω του προγραμματισμού διάφορων μπλοκ στυψίματος.οι ποσότητες δοσολογίας πρέπει να ρυθμίζονται επί τόπου και το επίπεδο απολύμανσης πρέπει να ελέγχεται. Το πρόγραμμα Πανιά επεξεργασία είναι κατάλληλο για εκ των υστέρων χημική επεξεργασία καθαρών και στεγνών σφουγγαρόπανων. Κατά την επεξεργασία προστίθεται ένα διάλυμα απολυμαντικού υλικού. Οι ποσότητες δοσολογίας πρέπει να ρυθμίζονται επί τόπου και πρέπει να ελέγχεται το επίπεδο απολύμανσης. 101

102 Πίνακας προγραμμάτων Πίνακας προγραμμάτων πυροσβεστικής Αυτά τα προγράμματα είναι κατάλληλα για πλύσιμο και αδιαβροχοποίηση των πυροσβεστικών στολών από Nomex, των μπουφάν, των παντελονιών, των αναπνευστικών μασκών και των στολών προστασίας από χημικά. Προγράμματα για προστατευτικό ρουχισμό Πλύσιμο προστατευτικής φόρμας Είδος υφάσματος Διεξαγωγή προγράμματος Πλύσ./αδιαβρ. προστατ. ρουχισμού Είδος υφάσματος Διεξαγωγή προγράμματος Αδιαβρ. προστατευτικής φόρμας Είδος υφάσματος Διεξαγωγή προγράμματος Ποσότητα φορτίου 60 C Αναλογία πλήρωσης/ Φορτίο Πυροσβεστικές στολές από Nomex, μπουφάν, παντελόνια προκαταρκτικός καθαρισμός 40 C κύριος καθαρισμός 60 C 3 ξεβγάλματα τελικό στύψιμο 60 C Πυροσβεστικές στολές από Nomex, μπουφάν, παντελόνια προκαταρκτικός καθαρισμός 40 C κύριος καθαρισμός 60 C 2 ξεβγάλματα λουτρό αδιαβροχοποίησης 40 C τελικό στύψιμο 40 C Πυροσβεστικές στολές από Nomex, μπουφάν, παντελόνια 1 μακρά πλύση αδιαβροχοποίηση 40 C τελικό στύψιμο 1:20-1:15 βλέπε πιν. "Ποσότητα φορτίου" Τύπος συσκευής PW 811 PW 814 PW 818 Ποσότητα περ. 1-2 στολές (ή 3 μπουφάν) περ. 2 στολές (ή 3 μπουφάν) περ. 3 στολές (ή 5 μπουφάν) 102

103 Προετοιμασία προστατευτικής φόρμας για πλύσιμο Μην κολλάτε ετικέτες. Πίνακας προγραμμάτων Να αφαιρείτε κατά το δυνατό τις σούστες ή να τις τοποθετείτε σε μία πλαϊνή τσέπη και να την κλείνετε. Κλείνετε τα φερμουάρ ή να τα καλύπτετε με ταινία τύπου Velcro. Να πλένετε χωριστά την εσωτερική μάλλινη επένδυση. Να πλένετε τα ρούχα στη δεξιά πλευρά (εσωτερική φόδρα = αριστερή πλευρά). Λαμβάνετε υπόψη τις χωρητικότητες. Προστατευτική φόρμα είναι ένα πρόγραμμα για το πλύσιμο πυροσβεστικών στολών. Δεν είναι κατάλληλο για το πλύσιμο ρουχισμού που περιέχει μαλλί προβάτου. Χρήσιμη συμβουλή: Απορρυπαντικό: Ως απορρυπαντικό συνιστάται ένα υγρό μέσο στον τομέα χαμηλού ph, το οποίο διαλύει πολύ καλά λεκέδες από λίπος και χρωστικές. Χρήσιμη συμβουλή: Μέσο αδιαβροχοποίησης: Το μέσο αδιαβροχοποίησης πρέπει να συμφωνεί με τις ειδικές απαιτήσεις για αυτόν τον τομέα εφαρμογής. 103

104 Πίνακας προγραμμάτων Προγράμματα για μάσκες Μάσκες είναι προγράμματα για το πλύσιμο και την απολύμανση αναπνευστικών μασκών με εξάρτημα κεφαλής. Αναποδογυρίζετε τις ταινίες κεφαλής των μασκών πριν τις τοποθετήσετε στη συσκευή για να προστατευτούν τα τζάμια. Τοποθετείτε κάθε μάσκα στην προβλεπόμενη για αυτή προστατευτική σακούλα και κλείνετε το κλείστρο. Μετά τον καθαρισμό των μασκών αφαιρείτε τις μάσκες από τις σακούλες. Στύβετε τις βρεγμένες, άδειες προστατευτικές σακούλες στο πρόγραμμα Στράγγισμα σακουλών. Μάσκες 60 C Αναλογία πλήρωσης/ Φορτίο Φορτίο Διεξαγωγή προγράμματος Μάσκες με πρόπλυση 60 C Φορτίο Διεξαγωγή προγράμματος Στράγγισμα σακούλας Φορτίο Διεξαγωγή προγράμματος Αναπνευστικές μάσκες με εξάρτημα κεφαλής Απολύμανση* 60 C, 20 λεπτά 4 ξεβγάλματα Έντονα λερωμένες αναπνευστικές μάσκες με εξάρτημα κεφαλής Προκαταρκτικός καθαρισμός 30 C Απολύμανση* 60 C, 20 λεπτά 4 ξεβγάλματα Σακούλα μάσκας Στύψιμο PW μάσκες PW μάσκες PW μάσκες * Η παράμετρος απολύμανσης για τη θερμοχημική απολύμανση (θερμοκρασία, διατήρηση σταθερής θερμοκρασίας, καθώς και ποσότητα δοσολογίας) πρέπει να προσαρμοστούν επί τόπου στο απορρυπαντικό και στο υλικό απολύμανσης. 1:20 Για να αποφευχθεί μια επαναμόλυνση, στα προγράμματα απολύμανσης η εισροή νερού στα ξεβγάλματα δεν γίνεται μέσω των θηκών απορρυπαντικού. Μην πλένετε τις μάσκες με σύνδεσμο για συνδυασμούς κράνους-μάσκας. Μπορεί να γρατσουνιστεί το τζάμι με τα κλείστρα. Θα πρέπει να χρησιμοποιηθεί ένα αντίστοιχο απορρυπαντικό. Θα πρέπει να ληφθούν υπόψη τα στοιχεία του κατασκευαστή. 104

105 Πίνακας προγραμμάτων Προγράμματα για στολές προστασίας από χημικά Το CSA είναι ένα πρόγραμμα για πλύσιμο στολών προστασίας από χημικά της πυροσβεστικής Εκτελείται μία θερμοχημική απολύμανση (60 C/20 λεπτά) για την οποία πρέπει να χρησιμοποιηθούν τα αντίστοιχα απορρυπαντικά. CSA 60 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος CSA ειδικό 40 C Είδος υφάσματος Διεξαγωγή προγράμματος Στολές προστασίας από χημικά από επιχρισμένο φύλλο πολλαπλών στρώσεων Απολύμανση 60 C, 20 λεπτά 3 ξεβγάλματα Στολές προστασίας από χημικά από επιχρισμένο φύλλο πολλαπλών στρώσεων Πρόπλυση 40 C PW στολή PW στολές PW στολές Λάβετε υπόψη τη συνιστώμενη από τον κατασκευαστή μέγιστη θερμοκρασία πλύσης των προστατευτικών στολών. Σε περίπτωση άγνωστων λεκέδων ελέγχετε την απολύμανση, επειδή αυτή δε διασφαλίζεται και πρέπει να ελέγχεται. Για την αφαίρεση εξωτερικών λεκέδων κλείνετε τις στολές πριν την επεξεργασία στο "Πρόγραμμα CSA ειδικό". Για την απολύμανση εσωτερικά και εξωτερικά στο "Πρόγραμμα CSA" ανοίγετε τις στολές. Για να προστατευτεί το τζάμι βάζετε το εξάρτημα κεφαλής προς τα μέσα και τοποθετείτε από πάνω το τμήμα ποδιού. Λάβετε υπόψη την ελάχιστη ποσότητα πλήρωσης του πλυντηρίου, για να μη ξεδιπλώνονται οι στολές και προκαλούνται ζημιές στα τζάμια. Ή εμποδίζετε το ξεδίπλωμα των στολών από τα ρούχα σε ένα ανάλογα μεγάλο δίχτυ ρούχων. Για έντονα μολυσμένες προστατευτικές στολές χρησιμοποιείτε την πρόπλυση στο πρόγραμμα "CSA-ειδικό". 105

106 Πίνακας προγραμμάτων Πίνακας προγραμμάτων στεγνοκαθαριστηρίων Το WetCare "υγρός καθαρισμός" είναι μία διαδικασία καθαρισμού υψηλής προστασίας με νερό και ειδικά προϊόντα φροντίδας για τα ρούχα, τα οποία μέχρι τώρα μπορούσαν να καθαριστούν μόνο με χημικά μέσα. WetCare sens. 25 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Ρούχα που δεν πλένονται WetCare Μετάξι 30 C Είδος υφάσματος Διεξαγωγή προγράμματος WetCare int. 40 C Είδος υφάσματος Διεξαγωγή προγράμματος + προκαταρκτικός καθαρισμός 25 C, μπορεί να επιλεγεί κύριος καθαρισμός 25 C φινίρισμα 25 C τελικό στύψιμο Ρούχα που δεν πλένονται και τσαλακώνονται εύκολα κύριος καθαρισμός 30 C, μπορεί να επιλεγεί φινίρισμα 25 C τελικό στύψιμο 1:20-1:15 PW 811 5,6-7,4 κιλά PW ,4 κιλά PW κιλά 1:25-1:20 PW 811 4,4-5,6 κιλά PW 814 5,6-7 κιλά PW 818 7,2-9 κιλά Ρούχα που πλένονται 1:20-1:15 + πρόπλυση, 30 C, μπορεί να επιλεγεί κύριος καθαρισμός 40 C ξέβγαλμα φινίρισμα 25 C τελικό στύψιμο PW 811 5,6-7,4 κιλά PW ,4 κιλά PW κιλά Στα προγράμματα καθαριστηρίου δεν ενεργοποιούνται βαλβίδες ζεστού νερού. Το νερό παροχής δεν πρέπει να υπερβαίνει μία θερμοκρασία 30 C. 106

107 Πίνακας προγραμμάτων για αδιαβροχοποίηση Πλύσιμο/Αδιαβροχοποίηση Είδος υφάσματος Διεξαγωγή προγράμματος Ξέβγαλμα/Αδιαβροχοποίηση Είδος υφάσματος Διεξαγωγή προγράμματος Πίνακας προγραμμάτων 40 C Αναλογία πλήρωσης/ Φορτίο Για όλα τα πλενόμενα αντικείμενα που αδιαβροχοποιούνται (π.χ. ρούχα για εξωτερικούς χώρους) + προκαταρκτικός καθαρισμός 30 C, μπορεί να επιλεγεί κύριος καθαρισμός 40 C 2 ξεβγάλματα λουτρό αδιαβροχοποίησης 40 C τελικό στύψιμο 40 C Για όλα τα πλενόμενα αντικείμενα που αδιαβροχοποιούνται (π.χ. ρούχα για εξωτερικούς χώρους) 1 ξέβγαλμα αδιαβροχοποίηση 40 C τελικό στύψιμο 1:20-1:15 PW 811 6,6 κιλά PW 814 8,2 κιλά PW ,6 κιλά 107

108 Πίνακας προγραμμάτων Πίνακας προγραμμάτων Ιππικών Ομίλων Το πρόγραμμα αυτό είναι κατάλληλο για πλύσιμο και αδιαβροχοποίηση για κουβέρτες αλόγων, υποσάγματα, γκέτες, κουδούνια, επιγονατίδες, υφασμάτινα χαλινάρια. Κουβέρτες αλόγου 60 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Κουβέρτες αλόγου 30 C Είδος υφάσματος Διεξαγωγή προγράμματος Κουβέρτες αλόγου από μαλλί Είδος υφάσματος Διεξαγωγή προγράμματος Κουβέρτες αλόγων πλύσιμο/ αδιαβροχ. Είδος υφάσματος Διεξαγωγή προγράμματος κουβέρτες αλόγων, υποσάγματα, γκέτες, κουδούνια, επιγονατίδες, υφασμάτινα χαλινάρια. πρόπλυση +2η πρόπλυση, μπορεί να επιλεγεί πρόπλυση 40 C κύρια πλύση 60 C 3 ξεβγάλματα τελικό στύψιμο κουβέρτες αλόγων, υποσάγματα, γκέτες, κουδούνια, επιγονατίδες, υφασμάτινα χαλινάρια. πρόπλυση +2η πρόπλυση, μπορεί να επιλεγεί πρόπλυση 30 C κύρια πλύση 30 C 3 ξεβγάλματα τελικό στύψιμο 30 C Κουβέρτες αλόγου με περιεκτικότητα μαλλιού Πρόπλυση Πρόπλυση 30 C Κύρια πλύση 30 C ρυθμός πλύσης "προστατευτικά" 2 ξεβγάλματα τελικό στύψιμο 30 C κουβέρτες αλόγων, υποσάγματα, γκέτες, κουδούνια, επιγονατίδες, υφασμάτινα χαλινάρια. πρόπλυση +2η πρόπλυση, μπορεί να επιλεγεί πρόπλυση 30 C κύρια πλύση 30 C 2 ξεβγάλματα αδιαβροχοποίηση 30 C τελικό στύψιμο 1:13 βλέπε πιν. "Ποσότητα φορτίου" 108

109 Πίνακας προγραμμάτων Προκαταρκτική εργασία Από τις πολύ λερωμένες κουβέρτες αφαιρείτε τη χοντρή βρωμιά με μία σκληρή ακτίνα νερού ή μία ηλεκτρική σκούπα. Απορρυπαντικό Κατά το πλύσιμο θα πρέπει να χρησιμοποιηθεί ένα απορρυπαντικό χωρίς λευκαντικό και φθορίζοντα λευκαντικά. Σε περίπτωση μάλλινων κουβερτών θα πρέπει να χρησιμοποιηθούν προϊόντα με ελαφρώς μειωμένη τιμή ph. Ενδεχομένως να μπορεί να προστεθούν και προϊόντα περιεκτικά σε ένζυμα. Εδώ θα πρέπει να προσέξετε, ότι δεν πρέπει να χρησιμοποιηθούν πρωτεάσες, επειδή αυτά τα ένζυμα είναι επιθετικά για το μαλλί και το καταστρέφουν. Ποσότητα φορτίου Τύπος συσκευής Φορτίο στο μέγιστο 3/4 της συνολικής ποσότητας φορτίου Υποσάγματα Καλοκαιρινές κουβέρτες Χειμερινές κουβέρτες PW PW PW Πόρπες Για την προστασία του κάδου πρέπει να καλύπτονται οπωσδήποτε οι μεταλλικές πόρπες, κόπιτσες και άγκιστρα. Στο πρόγραμμα πωλήσεων της Miele μπορείτε να αγοράσετε ειδικές σακούλες με τις οποίες μπορείτε μα καλύψετε τις πόρπες. 109

110 Πίνακας προγραμμάτων Πίνακας προγραμμάτων Sport Φανέλες 40 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Φόρμες γυμναστικής 40 C Είδος υφάσματος Διεξαγωγή προγράμματος Φόρμες γυμναστικής εντατικό Είδος υφάσματος Διεξαγωγή προγράμματος Πολυεστέρας ή πολυαμίδιο με ή χωρίς ελαστάνη + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 40 C 3 ξεβγάλματα τελικό στύψιμο πολυεστέρας, πολυαμίδιο κύρια πλύση 40 C 2 ξεβγάλματα τελικό στύψιμο 40 C πολυεστέρας, πολυαμίδιο Περικνημίδες 40 C Είδος υφάσματος Διεξαγωγή προγράμματος + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 40 C 2 ξεβγάλματα τελικό στύψιμο πολυεστέρας, πολυαμίδιο, πολυαιθυλένιο, πολυπροπυλένιο και αιθυλένιο-βινύλιο Κύριος καθαρισμός 40 C 2 ξεβγάλματα 1:20 PW 811-5,6 kg PW kg PW kg 110

111 Ρούχα για εξωτερικούς χώρους Είδος υφάσματος Διεξαγωγή προγράμματος Αθλητικά ρούχα αδιαβροχ. Είδος υφάσματος Διεξαγωγή προγράμματος Πίνακας προγραμμάτων 40 C Αναλογία πλήρωσης/ Φορτίο πολυαμίδιο και μεμβράνη + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 40 C 2 ξεβγάλματα αδιαβροχοποίηση 40 C τελικό στύψιμο 40 C πολυαμίδιο και μεμβράνη πλύση αδιαβροχοποίηση 40 C τελικό στύψιμο Λειτουργικά εσώρουχα 40 C Είδος υφάσματος Διεξαγωγή προγράμματος 1:15 PW 811-7,4 κιλά PW 814-9,4 κιλά PW κιλά Μείγμα πολυεστέρα / ελαστάνης, μείγμα πολυαμιδίου / ελαστάνης ή πολυπροπυλένιο 1:20 + πρόπλυση 30 C, μπορεί να επιλεγεί κύρια πλύση 40 C 2 ξεβγάλματα τελικό στύψιμο PW 811-5,6 kg PW kg PW kg 111

112 Πίνακας προγραμμάτων Πίνακας προγραμμάτων Sluice Τα προγράμματα Sluice προορίζονται για πάρα πολύ λερωμένα εσώρουχα καθώς και για πολύ λερωμένα σεντόνια και πετσέτες. Η απολύμανση γίνεται σύμφωνα με τις οδηγίες του National Health Service (GB). Ορίζονται δύο διαφορετικές δυνατότητες απολύμανσης, 65 C, 10 λεπτά ή 71 C, 3 λεπτά. Sluice ευαίσθητα 65 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Sluice 71 C Είδος υφάσματος Διεξαγωγή προγράμματος πολύ λερωμένα εσώρουχα, πετσέτες και σεντόνια 2 προπλύσεις πρόπλυση 60 C, 5 λεπτά απολύμανση 65 C, 10 λεπτά 3 ξεβγάλματα τελικό στύψιμο πολύ λερωμένα εσώρουχα, πετσέτες και σεντόνια 2 προπλύσεις πρόπλυση 60 C, 5 λεπτά απολύμανση 71 C, 3 λεπτά 3 ξεβγάλματα τελικό στύψιμο 1:10 PW κιλά PW κιλά PW κιλά 112

113 Πίνακας προγραμμάτων Διεξαγωγή προγράμματος Sluice Βήμα προγράμματος Αναλογία νερού * Sluice ευαίσθητα 65 C Χρόνος αναμονής θέρμανσης Θερμοκρασία Χρόνος διατήρησης θερμοκρασίας (Χρόνος πλύσης 2) Προγραμματισμένος χρόνος πλύσης περίπου Πρόπλυση 1 1:7 όχι κρύο - 5 λεπτ. Πρόπλυση 2 1:7 όχι κρύο - 4 λεπτ. Πρόπλυση 1:7 ναι 60 C 5 λεπτ. - 1 λεπτό στύψιμο με 500 στρ./λ. Απολύμανση 1:5 ναι 65 C 10 λεπτ. - ** 2 λεπτά στύψιμο με 800 στρ./λ. Ξέβγαλμα 1 1:5 όχι κρύο - 5 λεπτ. 1 λεπτό στύψιμο με 800 στρ./λ. 5 λεπτ. Ξέβγαλμα 2 1:5 όχι κρύο - 5 λεπτ. 1 λεπτό στύψιμο με μέγιστες στρ./λ. Ξέβγαλμα 3 1:4 όχι κρύο - 5 λεπτ. 5 λεπτά στύψιμο με μέγιστες στρ./λ. Sluice 71 C Πρόπλυση 1 1:7 όχι κρύο - 5 λεπτ. Πρόπλυση 2 1:7 όχι κρύο - 4 λεπτ. Πρόπλυση 1:7 ναι 60 C 5 λεπτ. - 1 λεπτό στύψιμο με 500 στρ./λ. Απολύμανση 1:5 ναι 71 C 3 λεπτ. - ** 2 λεπτό στύψιμο με 800 στρ./λ. Ξέβγαλμα 1 1:5 όχι κρύο - 5 λεπτ. 1 λεπτό στύψιμο με 800 στρ./λ. Ξέβγαλμα 2 1:5 όχι κρύο - 5 λεπτ. 1 λεπτό στύψιμο με μέγιστες στρ./λ. Ξέβγαλμα 3 1:4 όχι κρύο - 5 λεπτ. 5 λεπτά στύψιμο με μέγιστες στρ./λ. * εξαρτάται από το φορτίο και το είδος του υφάσματος ** εξαρτάται από το είδος θέρμανσης και σε σύνδεση ζεστού νερού από τη θερμοκρασία του ζεστού νερού 113

114 Πίνακας προγραμμάτων Πίνακας προγραμμάτων για σύστημα ανάκτησης νερού (WRG) Καθαρισμός WRG 80 C Αναλογία πλήρωσης/ Φορτίο Είδος υφάσματος Διεξαγωγή προγράμματος Άδειασμα WRG Διεξαγωγή προγράμματος Άδειασμα Ξέβγαλμα Άδειασμα Καθαρισμός Άδειασμα Ξέβγαλμα Άδειασμα Άδειασμα 114

115 Όργανα χειρισμού Λειτουργία των οργάνων χειρισμού a Οθόνη Μετά την έναρξη λειτουργίας εμφανίζεται η ένδειξη καλωσορίσματος και στη συνέχεια η λίστα προγραμμάτων. Στην οθόνη εμφανίζεται μαρκαρισμένο το τελευταίο πρόγραμμα που είχατε επιλέξει. b Πλήκτρα λειτουργίας Στα πλήκτρα αυτά αντιστοιχούν κάποιες λειτουργίες ανάλογα με την κατάσταση στην οποία βρίσκεται εκείνη τη στιγμή η συσκευή. Το είδος λειτουργίας εμφανίζεται στην οθόνη πάνω από τα πλήκτρα και όταν τα πατήσετε μαρκάρεται με κίτρινο χρώμα. Σε περίπτωση αλλαγής προγραμματισμού σε "Εγγραφή στα πλήκτρα άμεσα" μπορούν να επιλεγούν τα τα 6 προγράμματα της λίστας προγραμμάτων απευθείας μέσω των πλήκτρων 1-6. c Πλήκτρο έναρξη Με το πάτημα ξεκινάει το επιλεγμένο πρόγραμμα. Μετά την έναρξη, αν πιέσετε το ίδιο πλήκτρο, εμφανίζεται το αρχικό περιεχόμενο της οθόνης, όπως αυτό ήταν πριν την έναρξη προγράμματος. d Οπτική θύρα επικοινωνίας PC Με ένα κατάλληλο λογισμικό Η/Υ μπορεί να γίνει μεταφορά δεδομένων από το ηλεκτρονικό σύστημα ελέγχου της συσκευής στον υπολογιστή και αντίστροφα. Η σύνδεση γίνεται μέσω της οπτικής θύρας επικοινωνίας, μπροστά στον πίνακα χειρισμού. e Επιλογέας πολλαπλών λειτουργιών Με αυτόν επιλέγονται (= περιστροφή) και επιβεβαιώνονται (= πάτημα) σημεία του μενού. f Συσκευή ανάγνωσης κάρτας Εάν τοποθετηθεί μία κάρτα τότε η συσκευή μπορεί να πλύνει με τα προγράμματα που βρίσκονται στην κάρτα. Τοποθετείτε την κάρτα προς την κατεύθυνση του βέλους. g Διακόπτης Ι "λειτουργία" Θέτει σε λειτουργία τη συσκευή. h Διακόπτης 0 "διακοπή λειτουργίας" Διακόπτει τη λειτουργία της συσκευής. 115

116 Όργανα χειρισμού i Διακόπτης ασφαλείας Ο διακόπτης ασφαλείας βοηθά να τεθεί η συσκευή γρήγορα σε ασφαλή κατάσταση σε περίπτωση κινδύνου ή προς αποφυγή ενός κινδύνου. Ο διακόπτης ασφαλείας πρέπει να είναι έτσι τοποθετημένος, ώστε ο χρήστης να μπορεί να τον χειριστεί άμεσα σε περίπτωση ανάγκης. Προσοχή, η συσκευή έχει τάση! Μετά την απομάκρυνση του κινδύνου ο διακόπτης απασφαλίζεται μέσω περιστροφής προς τα δεξιά. Πρέπει να πιέσετε εκ νέου το πλήκτρο ΕΝΑΡΞΗ, για να συνεχιστεί το πρόγραμμα που διακόπηκε. Πλήκτρα λειτουργίας Στοπ/Λήξη Το δεξί πλήκτρο μπορεί να χρησιμοποιηθεί μετά την έναρξη του προγράμματος ως πλήκτρο λήξης του προγράμματος. Αν το πατήσετε, σταματά το επιλεγμένο πρόγραμμα, αν το πατήσετε εκ νέου, το πρόγραμμα διακόπτεται. Block plus Το αντίστοιχο μπλοκ προγράμματος (π.χ. πρόπλυση) προστίθεται στο πρόγραμμα. Στοπ κολλαρίσματος Αν τα ρούχα πρέπει να κολλαριστούν, τότε πρέπει να πατήσετε το πλήκτρο. Στύψιμο Στοπ στυψίματος Αν μετά το ξέβγαλμα δεν θέλετε να συνεχίσετε με στύψιμο, πατάτε αυτό το πλήκτρο. Ρυθμίσεις Ημερομηνία και ώρα έναρξης Αν πατήσετε το πλήκτρο πριν από την έναρξη του προγράμματος, εμφανίζεται στην οθόνη η υπόδειξη ότι μπορείτε να επιλέξετε το χρόνο έναρξης. Πληροφορίες Μετά την έναρξη του προγράμματος μπορούν να εμφανιστούν εδώ οι τελευταίες πληροφορίες του προγράμματος. Χειροκίνητες ρυθμίσεις Προσπέρασμα φάσης προγράμματος Πίσω Πίσω στην προηγούμενη σελίδα της οθόνης. / Υπόδειξη για την επόμενη / προηγούμενη σειρά Αποθήκευση Βλέπε Είσοδος στους προγραμματισμούς ιδιοκτήτη όλα τα προγράμματα 116

117 Πλήκτρο επιστροφής με διαγραφή χαρακτήρων aa αλλαγή μικρά - κεφαλαία Aa αλλαγή κεφαλαία - μικρά Παροχή νερού Δοσομέτρηση Δοσομέτρηση απενεργοποιημένη Πλύση και θέρμανση Διεξαγωγή με κίνηση Κάρτα μαρκαρισμένη Όργανα χειρισμού Πρόγραμμα κλειδωμένο Αν ξεκινήσετε ένα κλειδωμένο πρόγραμμα, τότε δεν μπορείτε, μετά την πάροδο 1 λεπτού, να το σταματήσετε ή να το διακόψετε με το πλήκτρο λήξης. Πρόγραμμα δεν είναι κλειδωμένο Μεταφορά δεδομένων 117

118 Γενικά Πίνακας των επιπέδων λειτουργίας Χειριστής Είσοδος με "λειτουργία" Έναρξη όλων των προγραμμάτων Έναρξη προγράμματος ειδικών προγραμμάτων (αποδέσμευση λειτουργίας) Έναρξη προγράμματος μόνο με κάρτα (λειτουργία με κατηγοριοποίηση ιματισμού) Έναρξη προγράμματος μόνο μετά από ρίψη χρημάτων ή τοποθέτηση προπληρωμένης κάρτας Ιδιοκτήτης Είσοδος μέσω πλήκτρου λειτουργίας με "Ρυθμίσεις" και καταχώριση κωδικού πρόσβασης ή με την κάρτα εισόδου στο επίπεδο χειριστή. Σημεία μενού στο βασικό μενού Γλώσσα Επιλογή της γλώσσας χειρισμού για τη διάρκεια ενός προγράμματος πλύσης Προγραμματισμός Δημιουργία νέου προγράμματος, αντιγραφή, διαγραφή, αλλαγή Ώρα/Ημερομηνία Ρύθμιση ώρας/ ημερομηνίας Ρυθμίσεις (βασικές ρυθμίσεις) Λειτουργία μνήμης Βομβητής Μονάδα δευτερολέπτου Μονάδα ώρας Μονάδα μάζας Μονάδα πίεσης Βασικό κλείδωμα προγράμματος Μονάδα θερμοκρασίας Μονάδα λεπτών Μονάδα μήκους Μονάδα όγκου Μονάδα στροφών Μέγιστη επιλογή θερμοκρασίας Μέγιστος αριθμός στροφών Ένδειξη οθόνης - Οθόνη σε αναμονή - Ρύθμιση αντίθεσης Εγγραφή στα πλήκτρα - Ώρα - Ένδειξη ημερομηνίας Καλιμπράρισμα δοσομέτρησης Ισχύς δοσομετρικής άντλησης (D1 έως 13) Συντελεστής διόρθωσης δοσολογίας (D1 έως D13) Μήνυμα κενού για τη ρύθμιση δοσολογίας (D1 έως 13) Χρήση κωδικού πρόσβασης Μέση πίεση νερού - Ισχύς θέρμανσης Στοιχεία πελάτη: - Κλάδος - Επώνυμο - Όνομα - Οδός - Αριθμός - Τόπος - Τ.Κ. - Τηλέφωνο - Διεύθυνση συστήματος - Ημερομηνία τοποθέτησης Νόμισμα Αλλαγή κωδικού πρόσβασης Κάρτες Κάρτα κλειδιού, κάρτα ιδιοκτήτη Κατηγοριοποίηση ιματισμού Δυνατότητα λειτουργίας συσκευής μόνο με κάρτα κατηγοριοποίησης ιματισμού Χειροκίνητες ρυθμίσεις 118

119 Είσοδος στο επίπεδο ρυθμίσεων ιδιοκτήτη / Αλλαγή κωδικού Κωδικός πρόσβασης Για την είσοδο στο επίπεδο ρυθμίσεων ιδιοκτήτη θα πρέπει να καταχωρίσετε έναν τετραψήφιο κωδικό πρόσβασης από την προσφερόμενη ομάδα συμβόλων. Η επιλογή είναι δυνατή μόνο πριν την έναρξη προγράμματος ή στη λήξη του προγράμματος. Πατάτε το πλήκτρο λειτουργίας. Εμφανίζονται στην οθόνη τα εξής: ρυθμίσεις πίσω βασικό μενού γλώσσα επίπεδο ρυθμ. ιδιοκτήτη Αφού επιλέξετε το "επίπεδο ρυθμίσεων ιδιοκτήτη" και πατήσετε τον επιλογέα πολλαπλών λειτουργιών εμφανίζεται το πεδίο καταχώρισης κωδικού πρόσβασης. Εισάγετε κατά την πρώτη είσοδο στο επίπεδο ρυθμίσεων ιδιοκτήτη τον κωδικό πρόσβασης "M1LE". κωδ. πρόσ.: ABCDEFGHIJKLMNOPQRSTUVWXYZ Επιλέγετε γράμμα ή ψηφίο. Μετά το πάτημα του επιλογέα πολλαπλών λειτουργιών εμφανίζεται ο επιλεγμένος χαρακτήρας στην αντίστοιχη θέση. Εάν δεν εκτελέσετε έναν χειρισμό σχετικά με λειτουργία ή δεν πατήσετε το πλήκτρο εντός 30 δευτερολέπτων και αν επίσης καταχωρίσετε έναν λάθος κωδικό πρόσβασης, τότε στην οθόνη εμφανίζεται το ίδιο μήνυμα όπως στην περίπτωση διακοπής ρεύματος. Καθορισμός των δεδομένων της τελευταίας καταχώρισης κωδικού πρόσβασης και της τελευταίας εσφαλμένης καταχώρισης. Πιέζετε το πλήκτρο "Πληροφορίες". Εμφανίζεται η ημερομηνία της τελευταίας καταχώρισης κωδικού πρόσβασης και της τελευταίας εσφαλμένης καταχώρισης. πληροφορίες για τον κωδικό πρόσβασης τελευταία εισαγωγή: 11: τελευταία λανθ. εισαγωγή.: 11: Έτσι είναι δυνατός ο έλεγχος του αν γνωρίζουν και άλλα άτομα τον κωδικό και τον χρησιμοποίησαν. Πιέζετε το πλήκτρο "πίσω". 119

120 Είσοδος στο επίπεδο ρυθμίσεων ιδιοκτήτη / Αλλαγή κωδικού Εάν δεν πατήσετε κανένα πλήκτρο τότε πραγματοποιείται αυτόματα η επιστροφή μετά από 30 δευτερόλεπτα. Πραγματοποιείται επαναφορά της ένδειξης. Πιέζετε το πλήκτρο "αποθήκευση", όταν έχουν καταχωρηθεί και οι τέσσερις χαρακτήρες. Μετά την επιτυχημένη εισαγωγή κωδικού πρόσβασης βρίσκεστε στο επίπεδο ρυθμίσεων ιδιοκτήτη. επίπεδο ρυθμ. ιδιοκτήτη βασικό μενού γλώσσα : ελληνικά ώρα/ημερομηνία : 11: Αλλαγή κωδικού πρόσβασης Σε αυτό το σημείο του μενού μπορείτε να αλλάξετε τον κωδικό πρόσβασης. Επίπεδο ρυθμίσεων ιδιοκτήτη / Επιλέξτε βασικό μενού. επίπεδο ρυθμ. ιδιοκτήτη βασικό μενού αλλαγή κωδικ. πρόσβ. κατηγοριοποίηση ιματισμού: όχι Επιλέγετε "Αλλαγή κωδικού πρόσβασης" και επιβεβαιώνετε με το πάτημα του επιλογέα πολλαπλών λειτουργιών. Μετά την επιλογή και το πάτημα του διακόπτη πολλαπλών λειτουργιών εμφανίζεται το εξής στην οθόνη: κωδ. πρόσ.: M1LE ABCDEFGHIJKLMNOPQRSTUVWXYZ Επιλέγετε γράμμα ή ψηφίο. Μετά το πάτημα του επιλογέα πολλαπλών λειτουργιών εμφανίζεται ο επιλεγμένος χαρακτήρας στην αντίστοιχη θέση. Καταχωρείτε τον νέο κωδικό πρόσβασης και πατάτε το πλήκτρο "Αποθήκευση". Μετά την καταχώριση του κωδικού πρόσβασης πιέζετε το πλήκτρο "αποθήκευση" και εμφανίζεται η ερώτηση ασφαλείας. εγγραφή πάνω στα υπάρχοντα στοιχεία; Πιέζετε το πλήκτρο "αποθήκευση". 120

121 Γλώσσα / ώρα, ημερομηνία Δυνατότητες επιλογής βασικό μενού Γλώσσα Ώρα/Ημερομηνία Δοσολογία Λειτουργία αποδέσμευσης Προγραμματισμός Ρυθμίσεις Αλλαγή κωδικού πρόσβασης Κατηγοριοποίηση ιματισμού Σημείο μενού γλώσσα Επιλογή της γλώσσας. Επιλέγετε το σημείο του μενού γλώσσα. επίπεδο ρυθμ. ιδιοκτήτη βασικό μενού γλώσσα: ελληνικά ώρα/ημερομηνία: 11: Μετά την επιλογή της γλώσσας η οθόνη αλλάζει αμέσως στην επιλεγμένη γλώσσα, έτσι ώστε κάθε ιδιοκτήτης να μπορεί να διαβάσει αμέσως το κείμενο. Στη συνέχεια επανερχόμαστε στο βασικό μενού. Δυνατότητα επιλογής: - deutsch - english (GB) - english (USA) - español - français - italiano - nederlands - norsk - português - ελληνικά - русский Εάν μετά την είσοδο στο επίπεδο ρυθμίσεων ιδιοκτήτη για τη "γλώσσα" δε χρησιμοποιηθεί ο επιλογέας πολλαπλών λειτουργιών ή το πλήκτρο έναρξης εντός 30 δευτερολέπτων, τότε η οθόνη επιστρέφει στο βασικό μενού. 121

122 Γλώσσα / ώρα, ημερομηνία Σημείο μενού ώρα, ημερομηνία Σε αυτό το σημείο του μενού επιλέγεται η τρέχουσα ημερομηνία και η ώρα. Χωρίς παροχή ρεύματος η ρύθμιση διατηρείτε για περίπου 6 εβδομάδες. Μετά πρέπει να ρυθμίσετε εκ νέου ημερομηνία και ώρα. Επιλέγετε το σημείο μενού ώρα, ημερομηνία: Μετά την επιλογή εμφανίζονται στην οθόνη τα εξής: επίπεδο ρυθμ. ιδιοκτήτη βασικό μενού ώρα/ημερομηνία: 11: δοσομέτρηση επίπεδο ρυθμ. ιδιοκτήτη ώρα/ημερομηνία ώρα: 11 :43 ημερομηνία: Πιέζετε το πλήκτρο "αποθήκευση". Η αποδοχή της ρύθμισης εκτελείται μετά το πάτημα του πλήκτρου "αποθήκευση" και γίνεται επιστροφή πίσω. Εάν μετά την είσοδο στο επίπεδο ρυθμίσεων ιδιοκτήτη για την ώρα και την ημερομηνία δε χρησιμοποιηθεί ο επιλογέας πολλαπλών λειτουργιών ή το πλήκτρο "αποθήκευση" εντός 30 δευτερολέπτων, τότε η οθόνη επιστρέφει στο βασικό μενού. 122

123 Σημείο μενού δοσομέτρηση Σημείο μενού δοσομέτρηση Σε αυτό το σημείο μενού μπορείτε να αλλάξετε στοχευμένα δεδομένα δοσολόγησης. Τα προγράμματα της Miele μετά την επεξεργασία των δεδομένων δοσολόγησης αποθηκεύονται και πάλι με τον ίδιο αριθμό υλικού. Το βασικό κλείδωμα προγράμματος δεν είναι ενεργό εδώ. επίπεδο ρυθμ. ιδιοκτήτη βασικό μενού δοσομέτρηση επίπεδο ελεύθ. : ενερ. Επιλέγετε "Δοσομέτρηση". Μετά την επιλογή εμφανίζονται στην οθόνη τα εξής: επίπεδο ρυθμ. ιδιοκτήτη δοσομέτρηση 1 Ανθεκτικά 2 Χρωματιστά 90 C 60 C Επιλέγετε το αντίστοιχο πρόγραμμα. Μετά την επιλογή του αντίστοιχου προγράμματος εμφανίζονται μόνο οι παράμετροι δεδομένων δοσομέτρησης: δοσομέτρηση στάδιο 1: 1 Ανθεκτικά πρόπλυση μπλοκ 1: πρόπλυση Επιλέγετε την επιθυμητή περιοχή και το επιθυμητό μπλοκ. δοσομέτρηση 1 Ανθεκτικά τρόπος δοσομέτρ. : όχι φάση δοσομέτρησης 1 : Εμφανίζονται οι δυνατότητες επιλογής: όχι Ποσότητα ml Πυκνότητα ml/ι Πυκνότητα ml/kg Κατά τη ρύθμιση του "Τρόπος δοσομετρ.: όχι" κλειδώνει η φάση δοσομέτρησης 1 και 2. δοσομέτρηση 1 Ανθεκτικά φάση δοσομέτρησης 1: όχι φάση δοσομέτρησης 2: όχι 123

124 Σημείο μενού δοσομέτρηση Κατά τη ρύθμιση ποσότητας ή πυκνότητας μπορείτε σε φάση δοσομέτρησης 1 ή 2 να επιλέξετε "όχι" ή "ρύθμιση χρήστη". φάση δοσομέτρησης 1 ρύθμιση χρήστη δοσομέτρηση: 1 δοσομετρική αντλία: D 1 Δυνατότητες επιλογής: Δοσομετρήσεις 1 έως 6 Δοσομετρική αντλία: όχι D1 έως D13 φάση δοσομέτρησης 1 ρύθμιση χρήστη ποσότ. δοσομέτρησης: 0 ml καθυστ. έναρξη δοσομ.: 0 s Ποσότητα δοσολογίας: 0 έως 9999 αντίστοιχα προς το είδος δοσολογίας: ml ml/l ml/kg Καθυστέρηση δοσολογίας: όχι 0 έως 999 δευτ. Πατάτε το πλήκτρο "αποθήκευση" για να αποθηκεύσετε τα στοιχεία δοσομέτρησης, ή πιέζετε το πλήκτρο για να επιστρέψετε στη λίστα προγραμμάτων χωρίς αποθήκευση. Επιστροφή στη λίστα προγραμμάτων με ή χωρίς αποθήκευση των αλλαγμένων στοιχείων δοσομέτρησης. Χρήσιμη συμβουλή: Αν αλλάξατε το συντελεστή διόρθωσης θα πρέπει να διορθωθεί αντίστοιχα όπου απαιτείται. 124

125 Σημείο μενού αποδέσμευσης Σημείο μενού αποδέσμευσης Σε αυτή την κατάσταση λειτουργίας μπορείτε να επιλέξετε και να εκκινήσετε μόνο εγκεκριμένα προγράμματα όταν είναι επιλεγμένο το "ενεργό". επίπεδο ρυθμ. ιδιοκτήτη βασικό μενού επίπεδο ελεύθ. : μη ενεργό προγραμματισμός Δυνατότητες επιλογής: μη ενεργό ενεργό 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C 3 πρόγρ. κλειδωμένο Εάν δεν έχουν εγκριθεί προγράμματα στην κεφαλίδα προγράμματος, δίπλα στον αριθμό προγράμματος εμφανίζεται η υπόδειξη "Πρόγραμμα κλειδωμένο". 125

126 Προγραμματισμός Δομή προγράμματος Κεφαλίδα προγράμματος Αριθμός προγράμματος, όνομα προγράμματος, αριθμός υλικού, τομέας 1-2-3, όνομα τομέα 1-2-3, ζύγισμα, ονομαστικό φορτίο, ελάχιστη στάθμη νερού, είδος πλήρωσης, λειτουργία αποδέσμευσης, κλείδωμα, φορτίο αιχμής, σύστημα ελέγχου ζεστού νερού, τιμή Τομέας 1 Πρόπλυση Πρόπλυση 1 έως πρόπλυση 10 (μεγ. 10 μπλοκ) Τομέας 2 Κύρια πλύση Κύρια πλύση 1 έως κύρια πλύση 10 (μεγ. 10 μπλοκ) Τομέας 3 Ξέβγαλμα Ξέβγαλμα 1 έως ξέβγαλμα 10 (μεγ. 10 μπλοκ) Ένα πρόγραμμα αποτελείται από μία κεφαλίδα προγράμματος, έναν τομέα Πρόπλυση, έναν τομέα Κύρια πλύση και από έναν τομέα Ξέβγαλμα. Οι τομείς μπορούν να δημιουργήσουν ένα πρόγραμμα μεμονωμένα ή όλοι μαζί, όμως οι τομείς δε μπορεί να εμφανίζονται δύο φορές. Οι ίδιοι οι τομείς χωρίζονται σε μεμονωμένα μπλοκ. Στην κεφαλίδα προγράμματος καθορίζονται γενικές δομές προγράμματος, οι οποίες ισχύουν για ένα συνολικό πρόγραμμα. Βλέπε σημείο μενού "Δημιουργία νέου προγράμματος". Τα μπλοκ για τους μεμονωμένους τομείς είναι όλα ίδια και έχουν όλα την ίδια βασική ρύθμιση παραμέτρων. Η πιο απλή μέθοδος για τη δημιουργία ενός νέου προγράμματος είναι να αντιγράψετε μπλοκ ή τομείς ενός υφιστάμενου προγράμματος ή ένα ολόκληρο πρόγραμμα και μετά να το αλλάξετε. 126

127 Προγραμματισμός Μπλοκ προγράμματος Ονομασία μπλοκ 1. Ενεργοποίηση μπλοκ 2. Στοπ προγράμματος 1 3. Σήμα στοπ προγράμματος 1 4. Θέρμανση 5. Ελεύθερη επιλογή θερμοκρασίας 6. Θερμοκρασία 7. Υστέρηση 8. Warm Up 9. Στάθμη Διαδρομή παροχής Τρόπος δοσομέτρησης 12. Δοσομετρική φάση Στοπ δοσομέτρησης Κίνηση από στάθμη 15. Στοπ στάθμης Χρόνος πλύσης Χρόνος αναμονής θέρμανσης 18. Στάθμη Διαδρομή παροχής Δοσομετρική φάση Στοπ δοσομέτρησης Στοπ στάθμης Χρόνος πλύσης Cool Down 25. Χρόνος πλύσης Στοπ προγράμματος Σήμα στοπ προγράμματος Διαδρομή αποχέτευσης Στάθμη αποχέτευσης 30. Χρόνος πλύσης Διαδρομή αποχέτευσης Ελεύθερη επιλογή αριθμού στροφών στυψίματος 33. Στύψιμο 34. Επανάληψη 35. Σήμα τέλους μπλοκ 127

128 Προγραμματισμός Σημείο μενού αντιγραφής Σε αυτό το σημείο μενού μπορούν να αντιγραφούν τα υφιστάμενα πακέτα προγράμματος, προγράμματα, τομείς και μπλοκ. επίπεδο ρυθμ. ιδιοκτήτη προγραμματισμός αντιγρ. διαγραφ. Μετά την επιλογή και το πάτημα του περιστρεφόμενου επιλογέα η ο- θόνη δείχνει τα εξής: επίπεδο ρυθμ. ιδιοκτήτη αντιγρ. πρόγραμμα στάδιο Αντιγραφή προγράμματος Σε αυτό το σημείο μενού μπορούν να αντιγραφούν όλα τα προγράμματα, ένα πακέτο προγράμματος (π.χ. πρόγραμμα 1 έως 10) ή ένα μεμονωμένο πρόγραμμα. Τα υφιστάμενα προγράμματα αντικαθίστανται όμως μόνο με επιπρόσθετη επιβεβαίωση. Μετά την επιλογή η οθόνη δείχνει τα εξής: αντιγρ. πρόγραμμα 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C αντιγρ. πρόγραμμα 158 Μάσκες 60 C 159 Μάσκες με πρόπλυση 60 C Μετά την επιλογή του προγράμματος και πάτημα του επιλογέα πολλαπλών λειτουργιών, αυτό μαρκάρεται με ένα. Ένα ακόμα πάτημα του επιλογέα πολλαπλών λειτουργιών διαγράφει το μαρκάρισμα. Πατάτε το πλήκτρο "Αποθήκευση" για να ολοκληρώσετε τη διαδικασία μαρκαρίσματος. Εάν πρέπει να αντιγραφούν όλα τα προγράμματα, τότε θα πρέπει να πατήσετε το πλήκτρο "1-999". Έτσι αυτά μαρκάρονται. Χρήσιμη συμβουλή: Σε συνάρτηση με τον αριθμό των προς αντιγραφή προγραμμάτων επιλέγεται ο μικρότερος αριθμός προγράμματος στόχου από τον οποίο μπορούν να αποθηκευτούν τα προγράμματα το ένα μετά το άλλο. 128

129 Προγραμματισμός αντιγρ. πρόγραμμα αριθ. προγρ. προορισμού : 5 σύνολο προγραμμάτων: 1 Καταχωρείτε τον αριθμό του προγράμματος στόχου και αντιγράφετε με το πάτημα του πλήκτρου "αποθήκευση". Πραγματοποιείται αντιγραφή και στη θέση του προγράμματος στόχου υπάρχει ήδη ένα πρόγραμμα, και έτσι εμφανίζεται η ερώτηση ασφαλείας. αντιγρ. πρόγραμμα εγγραφή πάνω στα υπάρχοντα στοιχεία; Εάν δεν επαρκεί ο διαθέσιμος χώρος στο σύστημα ελέγχου για την εγγραφή των επιλεγμένων προγραμμάτων τότε εμφανίζεται στην οθόνη το εξής: αντιγρ. πρόγραμμα πολύ μικρός χώρος αποθήκευσης στην κάρτα Αντιγραφή τομέα Στην οθόνη αναβοσβήνει "Χώρος αποθήκευσης στο σύστημα ελέγχου πολύ μικρός". Πατάτε το πλήκτρο "Αποθήκευση" για να εκτελέσετε τη διαδικασία αντικατάστασης. Εκτελείται η διαδικασία αντικατάστασης και επιστρέφετε στο υπομενού "Αντιγραφή". Χρήσιμη συμβουλή: Με πάτημα του πλήκτρου ή, αν δεν πιέσατε μέσα σε 30 δευτερόλεπτα ένα πλήκτρο, η αντιγραφή δεν εκτελείται και γίνεται επιστροφή στο υπομενού "Αντιγραφή". Σε αυτό το σημείο μενού μπορεί ένας τομέας ενός υφιστάμενου προγράμματος να αντιγραφεί σε ένα άλλο πρόγραμμα. Κατά αυτόν τον τρόπο συμπληρώνεται ένας μη υφιστάμενος τομέας ή αντικαθίσταται ο υφιστάμενος. Επιλέγετε τον τομέα προς αντιγραφή. Μετά την επιλογή εμφανίζονται στην οθόνη τα ακόλουθα: αντιγρ. στάδιο πρόγραμμα προέλευσης: 1 Ανθεκτικά στάδιο προέλευσης: 1 πρόπλυση 129

130 Προγραμματισμός Πατάτε τον επιλογέα πολλαπλών λειτουργιών, επιλέγετε τον αριθμό του προγράμματος πηγή και επιβεβαιώνετε την επιλογή. Μεταβαίνετε στον τομέα πηγή και επιβεβαιώνετε. Επιλέγετε τον τομέα πηγή Πρόπλυση, Κύρια Πλύση ή Ξέβγαλμα και επιβεβαιώνετε. αντιγρ. στάδιο πρόγραμμα προορισμού : 113 Παπλώματα συνθετικά στάδιο προορισμού: 3 ξέβγαλμα Μεταβαίνετε στο πρόγραμμα στόχος και επιβεβαιώνετε. Επιλέγετε τον αριθμό προγράμματος στόχου και επιβεβαιώνετε. Μεταβαίνετε στον τομέα στόχο και επιβεβαιώνετε. Επιλέγετε τον τομέα πηγή Πρόπλυση, Κύρια Πλύση ή Ξέβγαλμα και επιβεβαιώνετε. Σε περίπτωση που δεν υφίσταται ακόμα ο τομέας στόχος (δεν έχει οριστεί ακόμα καμία ονομασία) εμφανίζεται ο αριθμός τομέα και η ονομασία του τυποποιημένου τομέα (Τομέας στόχος: πρόπλυση, κύρια πλύση, ξέβγαλμα). Καταχώριση και επιβεβαίωση μέσω του πλήκτρου "αποθήκευση". Εκτελείται η αντιγραφή. Χρήσιμη συμβουλή: Αν πρέπει να αντιγραφεί σε μία θέση προγράμματος στόχου με υφιστάμενο τομέα, εμφανίζεται η ερώτηση ασφαλείας. αντιγρ. στάδιο εγγραφή πάνω στα υπάρχοντα στοιχεία; Πατάτε το πλήκτρο "Αποθήκευση" για να εκτελέσετε τη διαδικασία αντικατάστασης. Εκτελείται η διαδικασία αντικατάστασης και επιστρέφετε στο υπομενού "Αντιγραφή". Χρήσιμη συμβουλή: Με πάτημα του πλήκτρου ή, αν δεν πιέσετε μέσα σε 30 δευτερόλεπτα ένα πλήκτρο, η αντιγραφή δεν εκτελείται και γίνεται επιστροφή στο υπομενού "Αντιγραφή". 130

131 Προγραμματισμός Αντιγραφή μπλοκ Σε αυτό το σημείο μενού μπορεί να πραγματοποιηθεί η αντιγραφή ενός μπλοκ από ένα υφιστάμενο πρόγραμμα σε ένα άλλο πρόγραμμα ή εντός ενός προγράμματος. Στο πρόγραμμα στόχος προστίθεται ένα νέο μπλοκ. Εάν υπάρχουν ήδη 10 μπλοκ στον τομέα στόχο τότε δεν πραγματοποιείται το 10ο μπλοκ. Εάν πραγματοποιηθεί αντιγραφή ενός μπλοκ σε έναν μη υφιστάμενο τομέα στόχο, τότε δίνεται αυτόματα το αντίστοιχο όνομα στον νέο τομέα στόχο. Επιλέγετε το μπλοκ προς αντιγραφή. Μετά την επιλογή εμφανίζονται στην οθόνη τα ακόλουθα: αντιγρ. μπλοκ πρόγραμμα προέλευσης: 1 Ανθεκτικά στάδιο προέλευσης: 1 πρόπλυση Πατάτε τον επιλογέα πολλαπλών λειτουργιών, επιλέγετε τον αριθμό του προγράμματος πηγή και επιβεβαιώνετε την επιλογή. Μεταβαίνετε στον τομέα πηγή και επιβεβαιώνετε την επιλογή. Επιλέγετε τον τομέα πηγή Πρόπλυση, Κύρια Πλύση ή Ξέβγαλμα και επιβεβαιώνετε την επιλογή. Μεταβαίνετε στο μπλοκ πηγή και επιβεβαιώνετε την επιλογή. Επιλέγετε το μπλοκ πηγή και επιβεβαιώνετε την επιλογή. αντιγρ. μπλοκ μπλοκ προέλευσης: Μούλιασμα πρόγραμμα προορισμού: 113 Παπλώματα συνθετικά αντιγρ. μπλοκ στάδιο προορισμού: 2 Ξέβγαλμα μπλοκ προορισμού : 4 Ως αριθμός προγράμματος στόχου εμφανίζεται το πρώτο μη κλειδωμένο πρόγραμμα ή το τελευταίο επιλεγμένο. Μεταβαίνετε στο πρόγραμμα στόχο και επιβεβαιώνετε την επιλογή. Επιλέγετε τον αριθμό προγράμματος στόχου και επιβεβαιώνετε την επιλογή. Μεταβαίνετε στον τομέα στόχο και επιβεβαιώνετε την επιλογή. Επιλέγετε τον τομέα πηγή Πρόπλυση, Κύρια Πλύση ή Ξέβγαλμα και επιβεβαιώνετε την επιλογή. Ως μπλοκ στόχος εμφανίζεται το πρώτο ελεύθερο μπλοκ. Μεταβαίνετε στο μπλοκ στόχο και επιβεβαιώνετε την επιλογή. 131

132 Προγραμματισμός Επιλέγετε το μπλοκ στόχο και επιβεβαιώνετε την επιλογή. Πιέζετε το πλήκτρο "αποθήκευση". Εκτελείται η αντιγραφή. Εάν πραγματοποιείται αντιγραφή και αντικαθίσταται το 10ο μπλοκ τότε εμφανίζεται η ερώτηση ασφαλείας. Πιέζετε το πλήκτρο "αποθήκευση". Εκτελείται η διαδικασία αντικατάστασης και επιστρέφετε στο υπομενού "Αντιγραφή". Χρήσιμη συμβουλή: Με πάτημα του πλήκτρου ή, αν δεν πιέσετε μέσα σε 30 δευτερόλεπτα ένα πλήκτρο, η αντιγραφή δεν εκτελείται και γίνεται επιστροφή στο υπομενού "Αντιγραφή". Σημείο μενού διαγραφής Σε αυτό το σημείο μενού μπορεί να διαγραφεί ένα πακέτο προγράμματος, ένα πρόγραμμα, ένας τομέας, ή ένα μπλοκ. Στο πεδίο καταχώρισης του αριθμού προγράμματος εμφανίζονται με το πάτημα του επιλογέα πολλαπλών λειτουργιών μόνο αριθμοί προγράμματος των υφιστάμενων προγραμμάτων. Επιλέγετε τη διαγραφή προγραμματισμού. Μετά την επιλογή εμφανίζονται στην οθόνη τα ακόλουθα: προγραμματισμός διαγραφ. πρόγραμμα στάδιο προγραμματισμός διαγραφ. στάδιο μπλοκ Διαγραφή προγράμματος Σε αυτό το σημείο μενού μπορούν να διαγραφούν όλα τα προγράμματα, ένα πακέτο προγράμματος ή ένα μεμονωμένο πρόγραμμα. Επιλέγετε "διαγραφή προγράμματος". Μετά την επιλογή εμφανίζονται στην οθόνη τα εξής: διαγραφ. πρόγραμμα 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C "Κλειστό" δείχνει ένα βασικό κλείδωμα προγράμματος. Το πρόγραμμα δε μπορεί να διαγραφεί. 132

133 Προγραμματισμός διαγραφ. πρόγραμμα 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C Επιλέγετε το επιθυμητό πρόγραμμα. Μαρκάρετε το πρόγραμμα με το πάτημα του επιλογέα πολλαπλών λειτουργιών. Μία επιλογή εκ νέου επαναφέρει πάλι το μαρκάρισμα. Χρήσιμη συμβουλή: Αν πρέπει να διαγραφούν όλα τα προγράμματα που μπορούν να διαγραφούν, τότε θα πρέπει να πατήσετε το πλήκτρο λειτουργίας "1-999". Από τη διαγραφή εξαιρούνται τα προγράμματα στα οποία αντιστοιχεί κλείδωμα βασικού προγράμματος. διαγραφ. πρόγραμμα 13 Μάλλινα-πλύσιμο στο χέρι 30 C 14 Πρόσθετο ξέβγαλμα κρύο Μετά το πάτημα του πλήκτρου "αποθήκευση" εμφανίζεται η ερώτηση ασφαλείας. διαγραφ. πρόγραμμα διαγραφή υπαρχόντων στοιχείων; Πιέζετε το πλήκτρο "αποθήκευση". Εκτελείται η διαδικασία αντικατάστασης και επιστρέφετε στο υπομενού. Χρήσιμη συμβουλή: Με πάτημα του πλήκτρου ή, αν δεν πιέσατε μέσα σε 30 δευτερόλεπτα ένα πλήκτρο, η διαγραφή δεν εκτελείται και γίνεται επιστροφή στο υπομενού. Εάν δεν υφίστανται προγράμματα που μπορούν να διαγραφούν, τότε εμφανίζεται το ακόλουθο κείμενο στην οθόνη: διαγραφ. πρόγραμμα δεν υπάρχουν προγράμματα προς διαγραφή 133

134 Προγραμματισμός Διαγραφή τομέα Σε αυτό το σημείο μενού μπορεί να διαγραφεί ο τομέας ενός προγράμματος. Επιλέγετε διαγραφή τομέα. Μετά την επιλογή εμφανίζονται στην οθόνη τα ακόλουθα: διαγραφ. στάδιο πρόγραμμα : 1 Ανθεκτικά στάδιο: 1 πρόπλυση Πατάτε τον επιλογέα πολλαπλών λειτουργιών. Μετά το πάτημα του επιλογέα πολλαπλών λειτουργιών εμφανίζεται η εξής οθόνη: διαγραφ. στάδιο πρόγραμμα: 1 Ανθεκτικά στάδιο: 1 πρόπλυση Επιλέγετε τον αριθμό προγράμματος και επιβεβαιώνετε την επιλογή. διαγραφ. στάδιο πρόγραμμα : 1 Ανθεκτικά στάδιο 1: πρόπλυση Μεταβαίνετε στον τομέα και επιβεβαιώνετε την επιλογή. διαγραφ. στάδιο πρόγραμμα : 1 Ανθεκτικά στάδιο 1: πρόπλυση Επιλέγετε τον τομέα Πρόπλυση, Κύρια Πλύση ή Ξέβγαλμα και επιβεβαιώνετε την επιλογή. Πιέζετε το πλήκτρο "αποθήκευση". Εμφανίζεται η ερώτηση ασφαλείας. Πιέζετε το πλήκτρο "αποθήκευση". Η διαγραφή εκτελείται και γίνεται επιστροφή στο υπομενού. Χρήσιμη συμβουλή: Με πάτημα του πλήκτρου ή, αν δεν πιέσετε μέσα σε 30 δευτερόλεπτα ένα πλήκτρο, η διαγραφή δεν εκτελείται και γίνεται επιστροφή στο υπομενού. 134

135 Προγραμματισμός Διαγραφή μπλοκ Σε αυτό το σημείο μενού μπορεί να διαγραφεί ένα μπλοκ στον τομέα ενός προγράμματος. Επιλέγετε διαγραφή μπλοκ. Μετά την επιλογή εμφανίζονται στην οθόνη τα ακόλουθα: διαγραφ. μπλοκ στάδιο 1: Πρόπλυση μπλοκ 1: πρόπλυση Πατάτε τον επιλογέα πολλαπλών λειτουργιών. διαγραφ. μπλοκ πρόγραμμα : 18 πρόπλυση στάδιο: 1 πρόπλυση Επιλέγετε τον αριθμό προγράμματος και επιβεβαιώνετε την επιλογή. Μεταβαίνετε στον τομέα και επιβεβαιώνετε την επιλογή. διαγραφ. μπλοκ στάδιο 1: Πρόπλυση μπλοκ 1: πρόπλυση Επιλέγετε τον τομέα Πρόπλυση, Κύρια Πλύση ή Ξέβγαλμα και επιβεβαιώνετε την επιλογή. Μεταβαίνετε στο μπλοκ και επιβεβαιώνετε την επιλογή. διαγραφ. μπλοκ στάδιο 1: πρόπλυση μπλοκ 1: πρόπλυση Επιλέγετε το μπλοκ και επιβεβαιώνετε την επιλογή. Πιέζετε το πλήκτρο "αποθήκευση". Εμφανίζεται η ερώτηση ασφαλείας. Πιέζετε το πλήκτρο "αποθήκευση". Η διαγραφή εκτελείται και γίνεται επιστροφή στο υπομενού. Χρήσιμη συμβουλή: Με πάτημα του πλήκτρου ή, αν δεν πιέσετε μέσα σε 30 δευτερόλεπτα ένα πλήκτρο, η διαγραφή δεν εκτελείται και γίνεται επιστροφή στο υπομενού. 135

136 Προγραμματισμός Σημείο μενού αλλαγής Σε αυτό το σημείο μενού μπορεί ένα ήδη υφιστάμενο πρόγραμμα να αλλάξει και να αποθηκευτεί στον ίδιο αριθμό προγράμματος. Εάν πρόκειται για ένα πρόγραμμα Miele διαγράφεται ο υφιστάμενος αριθμός υλικού στην κεφαλή προγράμματος εάν αυτό αποθηκευτεί αλλαγμένο. Επιλέγετε την αλλαγή προγραμματισμού. Μετά την επιλογή εμφανίζονται στην οθόνη τα ακόλουθα: προγραμματισμός αλλαγή 1 Ανθεκτικά 90 C 2 Χρωματιστά 60 C Χρήσιμη συμβουλή: Το "κλειστό" δείχνει ένα κλείδωμα. Το πρόγραμμα δε μπορεί να αλλαχθεί. Επιλέγετε το επιθυμητό πρόγραμμα και επιβεβαιώνετε την επιλογή. Εμφανίζονται στην οθόνη τα εξής: αλλαγή πρόγραμμα 100 άνω περιοχή προγράμμ. στάδιο 1: Πρόπλυση αλλαγή πρόγραμμα μπλοκ 1: Πρόπλυση παράμετρος μπλοκ 100 Χρήσιμη συμβουλή: Οι δυνατότητες αλλαγής στην κεφαλίδα προγράμματος περιγράφονται στη συνέχεια στο σημείο μενού "Δημιουργία νέας κεφαλίδας προγράμματος". Πιέζετε το πλήκτρο "αποθήκευση". Πραγματοποιείται η αποθήκευση των καθορισμένων παραμέτρων. Χρήσιμη συμβουλή: Με πάτημα του πλήκτρου ή αν δεν πιέσετε μέσα σε 30 δευτερόλεπτα ένα πλήκτρο, η αλλαγή δεν εκτελείται και γίνεται επιστροφή στο υπομενού. αλλαγή πρόγραμμα100 στάδιο 1: Πρόπλυση μπλοκ 1: Πρόπλυση Επιλέγετε εδώ τον τομέα. 136

137 Προγραμματισμός αλλαγή πρόγραμμα 100 μπλοκ 1: Πρόπλυση παράμετρος μπλοκ Επιλέγετε εδώ το μπλοκ. Επιλέγετε παραμέτρους μπλοκ. Με την επιλογή παραμέτρου μπλοκ καταλήγει κανείς στα μεμονωμένα βήματα προγράμματος. αλλαγή πρόγραμμα 100 μπλοκ 1: πρόπλυση παράμετρος μπλοκ ΟΙ δυνατότητες αλλαγής των μεμονωμένων βημάτων προγράμματος περιγράφονται στη συνέχεια στο σημείο μενού "Δημιουργία νέου προγραμματισμού μπλοκ". Σημείο μενού Δημιουργία νέου Σε αυτό το σημείο του μενού δημειουργείται εκ νέου ένα πρόγραμμα. Καθορίζονται μεμονωμένοι τομείς, μπλοκ και βήματα προγράμματος. Αποθηκεύετε τις ήδη καθορισμένες παραμέτρους της κεφαλίδας προγράμματος με πάτημα του πλήκτρου "Αποθήκευση" σε νέα θέση της επιλογής σας. Πραγματοποιείται μετάβαση στην επιλογή για τον τομέα ή το μπλοκ ή στον προγραμματισμό μπλοκ. επίπεδο ρυθμ. ιδιοκτήτη προγραμματισμός νέα δημ. προγράμματος αντιγρ. 137

138 Προγραμματισμός Κεφαλίδα προγράμματος Μετά την επιλογή εμφανίζονται στην οθόνη τα ακόλουθα: νέα δημ. προγράμματος πρόγραμμα άνω περιοχή προγράμμ. στάδιο - Αριθμός προγράμματος Μετά την επιλογή εμφανίζονται στην οθόνη τα ακόλουθα: νέα δημ. προγράμματος άνω περιοχή προγράμμ. αριθμός προγράμματος: 11 ονομασία προγράμ. : - Επιλέγετε με το πάτημα του επιλογέα πολλαπλών λειτουργιών έναν ελεύθερο αριθμό προγράμματος. στην περίπτωση δημιουργίας νέου εμφανίζεται στο πεδίο καταχώρισης "αριθμός προγράμματος" αυτόματα ο μικρότερος ακόμα ελεύθερος αριθμός προγράμματος. Από τον μικρότερο αριθμό που δεν έχει δωθεί ακόμα μέχρι τον αριθμό προγράμματος 999 μπορείτε να επιλέξετε οποιοδήποτε ελεύθερο αριθμό προγράμματος. 138

139 Προγραμματισμός Ονομασία προγράμματος Επιλέγετε το σημείο μενού ονομασία προγράμματος. Μετά την επιλογή εμφανίζονται στην οθόνη τα ακόλουθα: επίπεδο ρυθμ. ιδιοκτήτη άνω περιοχή προγράμμ. ονομασία προγράμ. : αριθμός υλικού : xxxxxxxxx Μεταβαίνετε στο πεδίο καταχώρισης "όνομα προγράμματος". Επιλέγετε ένα σύμβολο και πατάτε τον επιλογέα πολλαπλών λειτουργιών. Το επιλεγμένο σύμβολο καταχωρίζεται στο πεδίο κειμένου "Όνομα". ονομασία προγράμ.: _ ΑΒΓΔΕΖΗΘΙΪΚΛΜΝΞΟΠΡΣΤΥΫΦΧΨΩ a -> A Αλλαγή από τα μικρά στα κεφαλαία γράμματα με το πλήκτρο a->a. Διαγράφετε το σύμβολο και μεταβαίνετε ένα πεδίο προς τα αριστερά μέσω του πλήκτρου. Αριθμός υλικού Επιλογή του πεδίου καταχώρισης του αριθμού υλικού. Περιστρέφετε τον επιλογέα πολλαπλών λειτουργιών προς τα δεξιά. Ο αριθμός υλικού μπορεί μόνο να αναγνωστεί και να μην αλλαχθεί. Σε περίπτωση δημιουργίας νέων προγραμμάτων από τον ιδιοκτήτη εμφανίζεται εδώ xxxxxxxxx. Τομέας Επιλογή του πεδίου καταχώρισης Τομέας 1 Περιστρέφετε τον επιλογέα πολλαπλών λειτουργιών προς τα δεξιά. νέα δημ. προγράμματος άνω περιοχή προγράμμ. στάδιο 1 : όχι στάδιο 2 : όχι Έχετε τις εξής δυνατότητες επιλογής: όχι 1 μπλοκ έως 10 μπλοκ Εάν καθορίζεται ένας αριθμός μπλοκ τότε θα πρέπει να δοθεί και ένα όνομα τομέα. Αυτό μπορεί να δοθεί στο "Όνομα τομέα 1". Ως πρώτη πρόταση εμφανίζεται εδώ για τον τομέα 1 "Πρόπλυση", για τον τομέα 2 "Κύρια πλύση" και για τον τομέα 3 "Ξέβγαλμα". Βλέπε επίσης δομή προγράμματος. 139

140 Προγραμματισμός νέα δημ. προγράμματος άνω περιοχή προγράμμ. στάδιο 1: 1 μπλοκ στάδιο 2: όχι Ζύγισμα Χρήσιμη συμβουλή: Η επιλογή και η καταχώριση ονόματος τομέα 1 πραγματοποιείται όπως στα ονόματα προγράμματος. Οι καταχωρήσεις για τομέα 2 και 3 είναι ίδιες με αυτές του τομέα 1. Καθορισμός του τρόπου πως θα πρέπει να υπολογίζεται το βάρος των ρούχων. Επιλέγετε με τον επιλογέα πολλαπλών λειτουργιών το "Ζύγισμα" και επιβεβαιώνετε την επιλογή με το πάτημα του επιλογέα πολλαπλών λειτουργιών. νέα δημ. προγράμματος άνω περιοχή προγράμμ. ζυγοστάθμιση: όχι Ονομαστικό φορτίο μέγιστο φορτίο ιματ. : 11,0 kg Έχετε τις εξής δυνατότητες επιλογής: όχι Το σύστημα ελέγχου υποθέτει ότι υπάρχει πάντα ένα ονομαστικό φορτίο. Δεν είναι δυνατή η χειροκίνητη καταχώριση βάρους πριν την έναρξη του προγράμματος. χειροκίνητα Πριν την έναρξη του προγράμματος μπορεί το βάρος ρούχων να καταχωρηθεί με το χέρι. αυτόματα Μετριέται αυτόματα το βάρος των ρούχων στη συσκευή Εδώ μπορεί να αντιστοιχηθεί ένα βάρος ρούχων στο πρόγραμμα. Επιλέγετε με τον επιλογέα πολλαπλών λειτουργιών "ονομαστικό φορτίο" και επιβεβαιώνετε την επιλογή με το πάτημα του επιλογέα πολλαπλών λειτουργιών. Η μέγιστη τιμή του ονομαστικού φορτίου εξαρτάται από τον τύπο της συσκευής και ανέρχεται στα εξής κιλά: για PW κιλά για PW κιλά για PW κιλά Έχετε τις εξής δυνατότητες επιλογής: Από 0,0 κιλά, σε βήματα 0,2 κιλών, μέχρι το μέγιστο ονομαστικό φορτίο. Ρυθμίζετε ένα βάρος ρούχων. 140

141 Προγραμματισμός Ελάχιστη στάθμη νερού Με την επιλογή της ελάχιστης στάθμης νερού αντιστοιχίζονται σε όλα τα μπλοκ χωρίς θέρμανση οι ελάχιστες στάθμες. Η τιμή αυτή καθορίζει την ελάχιστη επιλέξιμη τιμή στάθμης. Η μέγιστη τιμή ανέρχεται σε 300 mm. νέα δημ. προγράμματος άνω περιοχή προγράμμ. ελάχιστη στάθμ. νερού: 100 mm τρόπος τροφοδ. νερού mm : ύψος νερού Επιλέγετε το σημείο προγράμματος "ελάχιστη στάθμη νερού". Έχετε τις εξής δυνατότητες επιλογής: Από 0 mm σε βήματα 2 mm μέχρι τη μέγιστη τιμή των 300 mm. Ρυθμίζετε την ελάχιστη στάθμη νερού. Τρόπος πλήρωσης Με επιλογή του τρόπου πλήρωσης το πρόγραμμα ενημερώνεται σχετικά με τον τρόπο πλήρωσης του νερού. Εάν μετά τη δημιουργία ενός προγράμματος αλλάξει ο τρόπος πλήρωσης στην κεφαλίδα προγράμματος, στα μπλοκ αποθηκεύονται και πάλι οι βασικές ρυθμίσεις για τις στάθμες. νέα δημ. προγράμματος άνω περιοχή προγράμμ. τρόπος τροφοδ. νερού : αυτοματισμός ποσοτ. mm ελεύθερα προς χρήση : ναι Έχετε τις εξής δυνατότητες επιλογής: Αυτοματισμός ποσοτήτων mm Στα προγράμματα, τα οποία ξεκινούν με τους αυτοματισμούς ποσοτήτων, η ποσότητα ρούχων επηρεάζει τις στάθμες νερού, τη δοσολογία και τον αριθμό των ξεβγαλμάτων. Στάθμη νερού mm Κατά την επιλογή χιλστ. στάθμης νερού ή αυτοματισμός ποσότητας κλειδώνει στο σημείο μενού δοσολογίας και στον προγραμματισμό μπλοκ κατά τον τρόπο δοσομέτρησης η δυνατότητα επιλογής "Πυκνότητα ml/l". Ποσότητα νερού l Αναλογία νερού και ρούχων kg/l Χρήσιμη συμβουλή: Η προγραμματιζόμενη αναλογία νερού και ρούχων εξαρτάται από την αναλογία φορτίου, τη σύσταση των ρούχων και την απορροφητικότητα των ρούχων. Ο ακόλουθος πίνακας μπορεί να σας καθοδηγήσει: 141

142 Προγραμματισμός Προγράμματα με συνιστώμενη αναλογία φορτίου (kg:l όγκος κάδου) Απορροφητικότητα των ρούχων (παράδειγμα) 1:20 μικρή (μικτή ύφανση PES/βαμβακερά) 1:10* μέση (βαμβακερά-φλοκωτά αλεύκαστα υφάσματα) 1:10* μεγάλη (βαμβακερά-φλοκωτά σπογγοειδή υφάσματα) μεγ. αναλογία νερού και ρούχων (kg:l νερό) 1:8 έως 1:10 1:5 έως 1:6 1:5 έως 1:7 Αποδέσμευση * π.χ. Πρόγραμμα θερμοχημικής απολύμανσης Με επιλογή της αποδέσμευσης στο πρόγραμμα αντιστοιχίζεται μία αποδέσμευση προγράμματος. Ένα πρόγραμμα που δεν έχει εγκριθεί δε μπορεί να ξεκινήσει στην κατάσταση της συσκευής "Αποδέσμευση". νέα δημ. προγράμματος άνω περιοχή προγράμμ. ελεύθερα προς χρήση : ναι κλείδωμα: όχι Επιλέγετε το σημείο προγράμματος "Αποδέσμευση". Έχετε τις εξής δυνατότητες επιλογής: όχι ναι Ενεργοποίηση του κλειδώματος Με την επιλογή κλειδώματος αντιστοιχίζεται στο πρόγραμμα ένα κλείδωμα προγράμματος. Ένα πρόγραμμα που έχει ξεκινήσει, μετά την παρέλευση ενός λεπτού, δε μπορεί πλέον να σταματήσει ή να διακοπεί με το πάτημα του πλήκτρου λήξης. Η πόρτα μπορεί να ανοίξει μόνο στο τέλος του προγράμματος. νέα δημ. προγράμματος άνω περιοχή προγράμμ. κλείδωμα: ναι μέγιστο ηλεκτρ. φορτίο : ναι Επιλέγετε το σημείο προγράμματος "Κλείδωμα". Έχετε τις εξής δυνατότητες επιλογής: όχι ναι 142

143 Προγραμματισμός Φορτίο αιχμής Με την επιλογή του φορτίου αιχμής αντιστοιχίζεται μία λειτουργία φορτίου αιχμής στο πρόγραμμα. Εάν υπάρχει το σήμα εισόδου φορτίου αιχμής και το πρόγραμμα βρίσκεται σε ένα βήμα θέρμανσης, η θέρμανση απενεργοποιείται και το πρόγραμμα σταματά. Στην οθόνη εμφανίζεται: Στοπ προγράμματος λόγω φορτίου αιχμής. Εάν το πρόγραμμα βρίσκεται σε Χρόνο αναμονής θέρμανσης, συνεχίζει να διατηρείται ο χρόνος ασφαλείας του χρόνου αναμονής θέρμανσης. νέα δημ. προγράμματος άνω περιοχή προγράμμ. μέγιστο ηλεκτρ. φορτίο: ναι σύστ. ελέγχ. θερμ. νερ. : όχι Επιλέγετε το σημείο προγράμματος "φορτίο αιχμής". Έχετε τις εξής δυνατότητες επιλογής: ναι όχι Σύστημα ελέγχου ζεστού νερού Με την επιλογή "Σύστημα ελέγχου ζεστού νερού" έχετε την επιλογή μεταξύ αυτόματου οδηγού βαλβίδας νερού και της ενεργοποίησης των προεπιλεγμένων βαλβίδων νερού. νέα δημ. προγράμματος άνω περιοχή προγράμμ. σύστ. ελέγχ. θερμ. νερ. : όχι τιμή : όχι Έχετε τις εξής δυνατότητες επιλογής: όχι ναι Με το προγραμματισμό του συστήματος ελέγχου ζεστού νερού στο "ναι", ενεργοποιούνται κατά τέτοιον τρόπο οι βαλβίδες παροχής νερού με προγραμματισμό στο "αυτόματο", έτσι ώστε μέσω της εναλλασσόμενης ενεργοποίησης των βαλβίδων κρύου ή ζεστού νερού επιτυγχάνεται η ονομαστική θερμοκρασία για τον κύκλο πλύσης ήδη από την πρώτη παροχή νερού. Εάν δεν επιλεχθεί ο αυτόματος οδηγός βαλβίδας νερού, θα ενεργοποιηθούν οι προεπιλεγμένες βαλβίδες νερού σε συνδυασμό με το σύστημα ελέγχου ζεστού νερού στο "ναι" χωρίς να λαμβάνεται υπόψη η ονομαστική θερμοκρασία. Τιμή Με επιλογή της τιμής μπορεί να αντιστοιχηθεί στο πρόγραμμα ένα χρηματικό ποσό. 143

144 Προγραμματισμός Η τιμή αυτή πρέπει να καταβάλλεται πριν να μπορεί να ξεκινήσει το πρόγραμμα. νέα δημ. προγράμματος άνω περιοχή προγράμμ. σύστ. ελέγχ. θερμ. νερ. : όχι τιμή : όχι Επιλέγετε το σημείο προγράμματος "Τιμή". Έχετε τις εξής δυνατότητες επιλογής: όχι Με τη ρύθμιση "όχι" δεν εμφανίζεται καμία υπόδειξη τιμής. 0,10 έως 9999,90 σε βήματα των 0,10 Πιέζετε το πλήκτρο "αποθήκευση". Έτσι ολοκληρώνεται ο προγραμματισμός της κεφαλίδας προγράμματος και μεταβαίνετε στον προγραμματισμό μπλοκ. Είσοδος στον προγραμματισμό μπλοκ Προγραμματισμός μπλοκ Μετά την ολοκλήρωση του προγραμματισμού της κεφαλίδας προγράμματος με πάτημα του πλήκτρου "Αποθήκευση" καταλήγετε στον προγραμματισμό μπλοκ. νέα δημ. προγράμματος πρόγραμμα 21 άνω περιοχή προγράμμ. στάδιο 1: πρόπλυση Επιλέγετε τον τομέα του προγραμματισμού μπλοκ: Τομέας 1: Πρόπλυση Τομέας 2: Κύρια πλύση Τομέας 3: Ξέβγαλμα νέα δημ. προγράμματος παράμετρος μπλοκ πρόγραμμα 21 μπλοκ : 1 Επιλέγετε μπλοκ 1 έως 10 από τον επιλεγμένο τομέα. Επιλέγετε παραμέτρους μπλοκ. Με την επιλογή παραμέτρου μπλοκ καταλήγει κανείς στα μεμονωμένα βήματα προγράμματος του επιλεγμένου μπλοκ. Βασική ρύθμιση παραμέτρου Στον προγραμματισμό μπλοκ καθορίζονται τα μεμονωμένα βήματα στα μπλοκ. Επειδή τα μπλοκ για τους μεμονωμένους τομείς είναι όλα ίδια έχουν όλα επίσης την ίδια βασική ρύθμιση παραμέτρου. 144

145 Προγραμματισμός Ονομασία μπλοκ Βήμα Μπλοκ προγράμματος 1. Ενεργοποίηση μπλοκ όχι 2. Στοπ προγράμματος 1 όχι 3. Σήμα στοπ προγράμματος 1 όχι 4. Θέρμανση όχι 5. Ελεύθερη επιλογή θερμοκρασίας όχι Βασική ρύθμιση 20 κενά 6. Θερμοκρασία κρύο 7. Υστέρηση κανονικά 8. Warm Up * 9. Στάθμη 1 0mm / 0 l / 1:0kg/l 10. Διαδρομή παροχής 1 αυτόματα 11. Τρόπος δοσομέτρησης όχι 12. Δοσομετρική φάση 1 * 13. Στοπ δοσομέτρησης 1 * 14. Κίνηση από στάθμη αυτόματα 15. Στοπ στάθμης 1 όχι 16. Χρόνος πλύσης 1 όχι 17. Χρόνος αναμονής θέρμανσης * 18. Στάθμη 2 0 χιλστ. 19. Διαδρομή παροχής 2 αυτόματα 20. Δοσομετρική φάση 2 * 21. Στοπ δοσομέτρησης 2 * 22. Στοπ στάθμης 2 όχι 23. Χρόνος πλύσης 2 όχι 24. Cool Down όχι 25. Χρόνος πλύσης 3 όχι 26. Στοπ προγράμματος 2 όχι 27. Σήμα στοπ προγράμματος 2 όχι 28. Διαδρομή αποχέτευσης 1 όχι 29. Στάθμη αποχέτευσης 0 χιλστ. 30. Χρόνος πλύσης 4 όχι 31. Διαδρομή αποχέτευσης 2 Αποχέτευση 32. Ελεύθερη επιλογή αριθμού στροφών στυψίματος όχι 33. Στύψιμο όχι 34. Επανάληψη όχι 35. Σήμα τέλους μπλοκ όχι * "κλειστό" εμφανίζεται όταν στο αντίστοιχο πρόγραμμα έχει προγραμματιστεί στο σημείο μενού δοσολογίας με τρόπο δοσομέτρησης "όχι". 145

146 Προγραμματισμός Ονομασία μπλοκ Καταχώριση της ονομασίας μπλοκ. προγραμ/τισμός μπλοκ παράμετρος μπλοκ ονομασία : μπλοκ 1. ενεργοποίηση μπλοκ: όχι Καταχωρείτε την ονομασία μπλοκ. 1. Ενεργοποίηση μπλοκ 2. Στοπ προγράμματος 1 3. Σήμα στοπ προγράμματος 1 Στην αρχή κάθε προγραμματισμού μπλοκ αποφασίζεται σχετικά με την ενεργή κατάσταση του μπλοκ. Επιλέγετε στην οθόνη στο σημείο ενεργοποίησης μπλοκ μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Το μπλοκ προγράμματος δεν εκτελείται. μόνιμα Το μπλοκ προγράμματος είναι σταθερό συστατικό στοιχείο της δομής προγράμματος και εκτελείται πάντα. Μπλοκ+ Το μπλοκ προγράμματος εκτελείται μόνο όταν το πλήκτρο + "Μπλοκ+" είναι πατημένο. Χρησιμοποιείται για να σταματήσει το τρέχον πρόγραμμα. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Δεν πραγματοποιείται κανένα στοπ προγράμματος. μόνιμα Στο προγραμματισμένο σημείο πραγματοποιείται πάντα ένα στοπ προγράμματος. Στοπ κολλαρίσματος Στοπ στυψίματος Με την επιλογή "Στοπ κολλαρίσματος" ή "Στοπ στυψίματος" πραγματοποιείται στο προγραμματισμένο σημείο ένα στοπ προγράμματος μόνο όταν εκείνη τη χρονική στιγμή είναι πατημένο το αντίστοιχο πλήκτρο. Στύψιμο και στοπ κολλαρίσματος Με την επιλογή "Στύψιμο" και "Στοπ κολλαρίσματος" πραγματοποιείται στο προγραμματισμένο σημείο ένα στοπ προγράμματος μόνο όταν εκείνη τη χρονική στιγμή είναι πατημένα και τα δύο πλήκτρα "στοπ κολλαρίσματος" και "στοπ στυψίματος". Χρησιμοποιείται για να ορίσει την έξοδο "στοπ προγράμματος" (για αισθητήρες σήματος) σε περίπτωση ενός στοπ προγράμματος. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: 146

147 όχι Προγραμματισμός Η έξοδος "Στοπ προγράμματος" δεν ενεργοποιείται σε περίπτωση ενός στοπ προγράμματος. ναι Η έξοδος "Στοπ προγράμματος" ενεργοποιείται σε περίπτωση ενός στοπ προγράμματος. 4. Θέρμανση Χρησιμοποιείται για να εξαλειφθεί η θερμότητα. Χρήσιμη συμβουλή: Η λειτουργία αυτή μπορεί να χρησιμοποιηθεί π.χ. για το ζεστό ξέβγαλμα. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: ναι Η θέρμανση ενεργοποιείται κανονικά στο κύκλωμα θέρμανσης για να επιτευχθεί η επιλεγμένη θερμοκρασία. όχι Η θέρμανση δεν ενεργοποιείται. Η επιλεγμένη θερμοκρασία θα πρέπει τελικά να επιτευχθεί μέσω της ενεργοποίησης της βαλβίδας νερού. Κατά τη ρύθμιση του χρόνου αναμονής θερμότητας υπάρχει δυνατότητα μόνο για "όχι". Στην ένδειξη οθόνης πριν και μετά την έναρξη προγράμματος παραμένει ελεύθερο το πεδίο για την ονομαστική θερμοκρασία. 5. Ελεύθερη επιλογή θερμοκρασίας Χρησιμοποιείται, για να εκτελούνται αλλαγές θερμοκρασίας πριν την έναρξη του προγράμματος. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Θερμαίνεται πάντα έως τη θερμοκρασία που έχει προγραμματιστεί στο μπλοκ. ναι Η ρυθμισμένη πριν την έναρξη προγράμματος θερμοκρασία της 1ης κύριας πλύσης καταχωρείται σε όλα τα προγραμματισμένα μπλοκ όμως και πάλι μόνο όταν στα μπλοκ τους έχει προγραμματιστεί ένα "ναι" στο βήμα προγράμματος "Ελεύθερη επιλογή θερμοκρασίας" και όταν η προγραμματισμένη στο μπλοκ θερμοκρασία δεν είναι μικρότερη. 6. Θερμοκρασία Χρησιμοποιείται για να προγραμματιστεί μία θερμοκρασία. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: κρύο Η θέρμανση δεν ενεργοποιείται. 15 ως 95 C Με ένα εύρος βήματος ανά 1 C μπορεί να προγραμματιστεί κάθε τιμή θερμοκρασίας. 147

148 Προγραμματισμός 7. Υστέρηση Διαφορά θερμοκρασίας του σημείου ενεργοποίησης και απενεργοποίησης της θέρμανσης. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: κανονικό (ανενεργό 0 C, ενεργό -6 C) μικρή (ανενεργό +3 C, ενεργό 0 C) Καθορισμένος χειριστής +3 C έως 10 C σε βήματα 1 C 8. Warm Up Ταχύτητα θέρμανσης, πόσο γρήγορα θα πρέπει να θερμανθεί το νερό. Warm Up κλειδωμένο όταν στο βήμα προγράμματος 4. Θέρμανση έχει προγραμματιστεί "όχι". Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι 1 C/λεπτό έως 10 C/λεπτό Η θέρμανση είναι μόνιμα ενεργή εφόσον απαιτείται. 9. Στάθμη 1 Στην κεφαλίδα προγράμματος μπορείτε για τον τρόπο πλήρωσης να επιλέξετε μεταξύ αυτοματισμού ποσότητας, στάθμης νερού, ποσότητας νερού και αναλογίας νερού και ρούχων. Με την επιλογή του αυτοματισμού ποσότητας ή στάθμης νερού μπορεί να ρυθμιστεί αντίστοιχα η Στάθμη 1. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: Ποσότητα νερού Ρύθμιση σε βήματα 0,5 l από 0 l έως 999 l. Στάθμη νερού Ρύθμιση σε βήματα 2 χιλστ από 0 χιλστ. έως 350 χιλστ. Αναλογία νερού και ρούχων Ρύθμιση σε βήματα 0,5 kg/l από 1:0,0 kg/l έως 1:20 kg/l. 10. Διαδρομή παροχής 1 Ενεργοποίηση των βαλβίδων παροχής νερού. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: αυτόματα Με τη ρύθμιση "αυτόματα" ενεργοποιούνται κατά τέτοιον τρόπο οι βαλβίδες παροχής νερού έτσι ώστε μέσω της εναλλασσόμενης ενεργοποίησης των βαλβίδων κρύου ή ζεστού νερού επιτυγχάνεται η ονομαστική θερμοκρασία για τον κύκλο πλύσης ήδη από την παροχή νερού. 148

149 Προγραμματισμός Η ταξινόμηση των βαλβίδων νερού στις θήκες καθορίζεται ως εξής: Βαλβίδες Κουτί πρόπλυσης Κουτί κύριας πλύσης Κουτί διαυγαστικού μέσου Κουτί βοηθητικού μέσου Άμεση παροχή νερού Βαλβίδα παροχής WRG K1, W1 K2, W2 K3 K4 KD, WD K6 Οι ακόλουθες βαλβίδες ενεργοποιούνται σε συνάρτηση με τα μπλοκ προγράμματος: Δομή προγράμματος Πραγμ. θερμ.>ονομ. Περιοχή θερμοκρασίας Πραγμ. θερμ. =ονομ. Πραγμ. θερμ. <ονομ. Πρόπλυση 1 KD, K1 WD, W1, KD, K1 WD, W1, KD, K1 Πρόπλυση 2-10 KD, K1 WD, KD, K1 WD, W1 Κύρια πλύση 1 KD, K2 WD, W2, KD, K2 WD, W2, KD, K2 Κύρια πλύση 1-10 (με πρόπλυση) KD, K2 KD, WD, W2, K2 WD, W2 Ξέβγαλμα 1 KD, K3 KD, WD, K3 WD, K3 Ξέβγαλμα 1 KD,K4 KD,WD,K4 WD,K4 Ξέβγαλμα 2 KD, K3 KD, WD, K3 WD, K3 Ξέβγαλμα 1 KD KD, WD WD Ξέβγαλμα 2 KD,K4 KD,WD,K4 WD,K4 Ξέβγαλμα 3 KD, K3 KD, WD, K3 WD, K3 Ξέβγαλμα 1 KD KD, WD WD Ξέβγαλμα 2 KD,K4 KD,WD,K4 WD,K4 Ξέβγαλμα 3-9 KD KD, WD WD Ξέβγαλμα 10 KD,K3 KD,WD, K3 WD,K3 Χειριστής καθορισμένος όχι 4 από 10 διαφορετικές βαλβίδες νερού 11. Τρόπος δοσομέτρησης Καθορίζει σε ποια σχέση καταλήγει το μέσο δοσομέτρησης στη συσκευή. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι καμία δοσολογία Ποσότητα ml (χιλιοστόλιτρα) Πυκνότητα ml/l (χιλιοστόλιτρο ανά λίτρο) 149

150 Προγραμματισμός Δεν εμφανίζεται με τον προγραμματισμό στην κεφαλίδα προγράμματος του τρόπου πλήρωσης "Στάθμη νερού", "Αυτοματισμός ποσότητας" Πυκνότητα ml/kg (χιλιοστόλιτρα ανά φορτίο ρούχων σε κιλά) 12. Δοσομετρική φάση 1 Καθορίζει τη διαδικασία δοσολόγησης για 6 αντλίες δοσομέτρησης. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Δε δοσολογείται. Χειριστής καθορισμένος Δοσομετρική αντλία 1 Δοσομετρική αντλία ανά δοσολογία με δυνατότητα επιλογής από D1 έως D 13 Ποσότητα δοσομέτρησης (σύμφωνα με τον επιλεγμένο τρόπο δοσομέτρησης) 0 έως 9999 χιλστ. ή 0 έως 999 ml/l ή 0 έως 999 ml/kg Καθυστέρηση δοσολογίας 0 έως 999 δευτερόλεπτα σε περίπτωση τρόπου δοσομέτρησης "όχι" 13. Στοπ δοσομέτρησης Κίνηση από στάθμη Σύστημα ελέγχου διαδικασίας δοσομέτρησης Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Η διαδικασία δοσομέτρησης διεξάγεται στα ακόλουθα βήματα προγράμματος. Με τη συνέπεια ότι με το τέλος του χρόνου πλύσης 1 διακόπτεται η δοσολογία. ναι Οι μεγάλες δοσομετρικές φάσεις δε διακόπτονται. Ο ακόλουθος χρόνος πλύσης 1 ξεκινά μόλις μετά το τέλος της δοσομετρικής διαδικασίας. σε περίπτωση τρόπου δοσομέτρησης "όχι" Η περιστροφική κίνηση από την πρώτη παροχή νερού στο μπλοκ προγράμματος. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: αυτόματα Χειριστής καθορισμένος αυτόματα Χειριστής καθορισμένος Χρόνος: 0, 15 έως 59 δευτερόλεπτα 150

151 Ρυθμός: όχι κανονικά ευαίσθητα προστατευτικά Χειριστής καθορισμένος: Αριθμός στροφών: όχι κανονικά δημιουργία 0 έως 99 λεπτά Προγραμματισμός 12/3 δευτερόλεπτα πλύση/διάλειμμα 5/10 δευτερόλεπτα πλύση/διάλειμμα 3/27 δευτερόλεπτα πλύση/διάλειμμα Χρόνος ενεργοποίηση ς: Χρόνος απενεργοποίησης: 2 έως 99 δευτ. 2 έως 99 δευτ. Καθορισμένος χειριστής 20 έως 70 στρ./λ. Έναρξη στροφών: Αυτοματισμός ποσοτήτων Στάθμη νερού Ποσότητα νερού 0 χιλστ. έως Στάθμη 1 0 χιλστ. έως Στάθμη 1 0 l έως Στάθμη 1 Αναλογία νερού και ρούχων 1:0 έως 1:20 kg/l 15. Στοπ στάθμης 1 Ρύθμιση της παροχής νερού Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Το νερό εισέρχεται ταυτόχρονα στα ακόλουθα βήματα προγράμματος δοσομετρική φάση 1 και 2, κίνηση από στάθμη και χρόνο πλύσης 1 και 2. Αυτά τα βήματα προγράμματος αλληλοκαλύπτονται με την παροχή νερού. ναι 151

152 Προγραμματισμός Αρχικά πραγματοποιείται η παροχή νερού στην καθορισμένη στάθμη και στη συνέχεια πραγματοποιείται επεξεργασία των ακόλουθων βημάτων προγραμμάτων. Η διαδικασία προγράμματος σταματά κατά τη διάρκεια της παροχής νερού. Η περιστροφική κίνηση καταχωρείται από τη λειτουργία "Κίνηση από στάθμη". 16. Χρόνος πλύσης 1 Τον αναφερόμενο χρόνο πραγματοποιείται μία περιστροφική κίνηση με τον καθορισμένο ρυθμό και τον αναφερόμενο αριθμό στροφών. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Χειριστής καθορισμένος Χρόνος: Ρυθμός: όχι κανονικά ευαίσθητα προστατευτικά Χειριστής καθορισμένος: Αριθμός στροφών: όχι κανονικά δημιουργία 0, 15 έως 59 δευτερόλεπτα 0 έως 99 λεπτά Χρόνος ενεργοποίηση ς: Χρόνος απενεργοποίησης: 2 έως 99 δευτ. 2 έως 99 δευτ. Καθορισμένος χειριστής 20 έως 70 στρ./λ. 17. Χρόνος αναμονής θέρμανσης Χρόνος αναμονής θέρμανσης κλειδωμένος όταν στο βήμα προγράμματος 4. Θέρμανση έχει προγραμματιστεί "όχι". Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Με το χρόνο αναμονής θέρμανσης στο "όχι" ξεκινά η φάση θέρμανσης με επίτευξη της ελάχιστης στάθμης θέρμανσης. Πραγματοποιείται επεξεργασία των χρόνων πλύσης 1 και 2 χρονικά, χωρίς να επιτυγχάνεται αναγκαστικά η επιλεγμένη θερμοκρασία. ναι 152

153 Προγραμματισμός Με τον προγραμματισμό του χρόνου αναμονής θέρμανσης στο "ναι" ξεκινά επίσης η φάση θέρμανσης με την επίτευξη της ελάχιστης στάθμης θέρμανσης και ο χρόνος πλύσης 2 ξεκινά μόλις επιτευχθεί η ονομαστική θερμοκρασία. Ο χρόνος πλύσης 2 ξεκινά πάντα με ονομαστική θερμοκρασία. Απολύμανση Με τον προγραμματισμό του χρόνου αναμονής θερμότητας "Απολύμανση" πραγματοποιούνται οι ενέργειες όπως με τον προγραμματισμό στο "ναι". Επιπλέον λαμβάνεται υπόψη, ότι μετά από μία μείωση της θερμοκρασίας (π.χ. λόγω φορτίου αιχμής, ανεφοδιασμού, διακοπή δικτύου), με 3 C κάτω από τη χαμηλότερη επιτρεπτή τιμή υστέρησης, η συσκευή επιστρέφει στο χρόνο αναμονής θέρμανσης και πρέπει να διεξαχθεί εκ νέου ο χρόνος πλύσης 2 και η δοσομετρική φάση Στάθμη 2 Ρυθμίσεις όπως στη στάθμη Διαδρομή Ρυθμίσεις όπως στη διαδρομή παροχής 1 παροχής Δοσομετρική Ρυθμίσεις όπως στη δοσομετρική φάση 1 φάση Στοπ δοσομέτρησης 2 Ρυθμίσεις όπως στο στοπ δοσομέτρησης Στοπ Ρυθμίσεις όπως στο στοπ στάθμης 1 στάθμης Χρόνος Ρυθμίσεις όπως στο χρόνο πλύσης 1 πλύσης Cool Down Καθορισμένη ψύξη του νερού πριν την αποχέτευση νερού. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Δεν πραγματοποιείται ψύξη της θερμοκρασίας νερού. αυτόματα Πραγματοποιείται η βαθμιαία παροχή νερού μέσω των βαλβίδων, οι οποίες έχουν καθοριστεί στο βήμα προγράμματος "Διαδρομή παροχής 2", με μία ταχύτητα ψύξης 3 C/min μέχρι την επίτευξη της μέγιστης στάθμης της συσκευής. Στη συνέχεια απορροή μέχρι τη στάθμη πλύσης, εκ νέου βαθμιαία παροχή νερού κτλ. μέχρι να επιτευχθεί θερμοκρασία νερού 45 C. Εάν η προγραμματισμένη ονομαστική στάθμη είναι ίση με τη μέγιστη στάθμη της συσκευής, τότε αυτή μειώνεται κατά 30%. Χειριστής καθορισμένος Θερμοκρασία ψύξης από 20 έως 95 C Ταχύτητα ψύξης από 1 έως 20 C/Min. 25. Χρόνος πλύσης Στοπ προγράμματος 2 Ρυθμίσεις όπως στο χρόνο πλύσης 1 Ρυθμίσεις όπως στοπ προγράμματος 1 153

154 Προγραμματισμός 27. Σήμα στοπ προγράμματος Διαδρομή αποχέτευσης Στάθμη αποχέτευσης 30. Χρόνος πλύσης Διαδρομή αποχέτευσης Ελεύθερη επιλογή αριθμού στροφών στυψίματος Ρυθμίσεις όπως σήμα στοπ προγράμματος 1 Ρυθμίζεται εάν θα πρέπει το νερό να αφήσει τη συσκευή και εάν ναι προς τα πού πρέπει να τρέξει. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Δεν πραγματοποιείται αποχέτευση νερού. Στο βήμα προγράμματος στύψιμο τότε σε αριθμό στροφών > 70 στρ./λ. εκτελείται ένα αναγκαστικό άνοιγμα της βαλβίδας αποχέτευσης. Αποχέτευση Ενεργοποιείται η βαλβίδα αποχέτευσης. Απόθεμα Το νερό που ρέει καταλήγει στο σύστημα ανάκτησης νερού. Άδειασμα αποθέματος Το δοχείο WRG αδειάζει. Καθαρισμός Το νερό προωθείται στο κύκλωμα. Υπάρχει η δυνατότητα επιλογής στάθμης νερού. Στο δοχείο σαπουνόνερων μπορεί να παραμείνει ένα υπόλοιπο νερού μέχρι να χρησιμοποιηθεί το δυνατό στύψιμο. Κατά αυτόν τον τρόπο και για συγκεκριμένα είδη ρούχων, επιτυγχάνεται μία άριστη κατανομή ρούχων κατά το στύψιμο και συγκρατείται σε χαμηλά επίπεδα η κακή ζυγοστάθμιση φορτίου. Δεν πραγματοποιείται περιστροφική κίνηση. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: Στάθμη νερού 0 χιλστ. έως Στάθμη 1 ή 2 Ρυθμίσεις όπως ο χρόνος πλύσης 1. Στο χρόνο πλύσης 4 είναι μόνιμα ανοιχτή η αποχέτευση. Ρυθμίσεις όπως διαδρομή αποχέτευσης 1. Προγραμματισμός αριθμού στροφών στυψίματος Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Το στύψιμο πραγματοποιείται με τον αριθμό στροφών στυψίματος που έχει προγραμματιστεί στο μπλοκ. Μία αλλαγή του αριθμού στροφών στυψίματος πριν την έναρξη προγράμματος δεν είναι δυνατή. ναι Στα αντίστοιχα μπλοκ προγράμματος καταχωρείται η ρύθμιση αριθμού στροφών στυψίματος που ρυθμίστηκε πριν την έναρξη προγράμματος για το τελευταίο μπλοκ προγράμματος. Ανεξάρτητα από το αν στο τελευταίο μπλοκ στο βήμα προγράμματος "Ελεύθερη επιλογή αριθμού 154

155 Προγραμματισμός στροφών στυψίματος" έχει προγραμματιστεί ένα "ναι" ή ένα "όχι". Υπάρχει δυνατότητα αλλαγής του αριθμού στροφών στυψίματος πριν την έναρξη προγράμματος. 33. Στύψιμο Δημιουργία ενός προφίλ στυψίματος καθορισμένου χειριστή. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Δε στύβει. αυτόματα Προφίλ στυψίματος Φάση Χρόνος 1λεπτ. 1λεπτ. 1λεπτ. 3λεπτ. 3λεπτ. 2λεπτ. Ρυθμός όχι 12/3 όχι όχι όχι 12/3 Αριθμός στροφών (στρ./λ.) μεγ. 30 Χειριστής καθορισμένος Για να δημιουργήσετε ένα προφίλ στυψίματος καθορισμένου χειριστή, υπάρχει η πιθανότητα να προγραμματίσετε 6 διαφορετικές φάσεις στυψίματος για κάθε βήμα στυψίματος. Χρόνος: Ρυθμός: όχι κανονικά ευαίσθητα προστατευτικά 0, 1 έως 59 δευτερόλεπτα 0 έως 99 λεπτά Καθορισμένος χειριστής 3/12 έως 99/99 δευτ.* Αριθμός στροφών: όχι κανονικά δημιουργία Καθορισμένος χειριστής 20 έως 70 στρ./λ μεγ. στρ./λ.** *Σύνολο πάντα 15 **Δεν είναι δυνατή η επιλογή των τομέων από 1 έως 19 και 71 έως 299 στρ./λ. Μέγιστη επιλογή αριθμού στροφών στυψίματος ανάλογα με το πλυντήριο ρούχων: 155

156 Προγραμματισμός Τύπος συσκευής PW 811 PW814 PW818 Μεγ. αριθμός στροφών στυψίματος 1150 στρ./λ στρ./λ στρ./λ. 34. Επανάληψη Μπορεί να ρυθμιστεί η επανάληψη ενός μπλοκ ή προγράμματος. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι χωρίς επανάληψη Μπλοκ Επανάληψη μπλοκ προγράμματος 1 x μπλοκ έως 9 x μπλοκ Πρόγραμμα Επανάληψη προγραμμάτων 1 x πρόγραμμα έως 9 x πρόγραμμα 35. Σήμα τέλους μπλοκ Αν έχει λήξει ένα μπλοκ προγράμματος μπορεί να ενεργοποιηθεί ένα σήμα. Επιλέγετε μεταξύ των παρακάτω δυνατοτήτων επιλογής: όχι Δεν μεταδίδεται σήμα τέλους μπλοκ. ναι Στη λήξη του μπλοκ ενεργοποιείται το ρελέ εξόδου "λήξη μπλοκ". Το σήμα λήξης μπλοκ στο τελευταίο μπλοκ παραμένει ενεργό μέχρι να πατηθεί το πλήκτρο λήξης, έναρξης ή ο επιλογέας πολλαπλών λειτουργιών. Σημείο μενού ρυθμίσεις Επιλογή του σημείου του μενού Ρυθμίσεις. επίπεδο ρυθμ. ιδιοκτήτη βασικό μενού ρυθμίσεις αλλαγή κωδικ. πρόσβ. Επιλέγετε το περιεχόμενο οθόνης που ακολουθεί πιέζοντας τον επιλογέα πολλαπλών λειτουργιών: επίπεδο ρυθμ. ιδιοκτήτη ρυθμίσεις λειτουργία μνήμης: όχι κλείδωμα βασικού προγρ. : 1 ως

157 Προγραμματισμός Σημεία υπομενού: Λειτουργία μνήμης (Memory) Κλείδωμα βασικού προγράμματος Βομβητής Μονάδα θερμοκρασίας Μονάδα δευτερολέπτου Μονάδα λεπτού Μονάδα ώρας Μονάδα μήκους Μονάδα μάζας Μονάδα όγκου Μονάδα πίεσης Μονάδα στροφών Επιλογή μέγιστης θερμοκρασίας Μέγιστη επιλογή αριθμού στροφών στυψίματος Ένδειξη στην οθόνη Λειτουργία αναμονής οθόνης Ρύθμιση αντίθεσης Εγγραφή στα πλήκτρα Ώρα Ένδειξη ημερομηνίας Καλιμπράρισμα δοσομέτρησης Ισχύς δοσομετρικής άντλησης (D1 έως 13) Συντελεστής διόρθωσης δοσολογίας (D1 έως D13) Μήνυμα κενού για τη ρύθμιση δοσολογίας (D 1 έως D 13) Χρήση κωδικού πρόσβασης Μέση πίεση νερού Ισχύς θέρμανσης Δεδομένα πελάτη Νόμισμα Αποθήκευση των καθορισμένων παραμέτρων. Καθορίζετε την παράμετρο. Πιέζετε το πλήκτρο "αποθήκευση", για να αποθηκεύσετε τις καθορισμένες παραμέτρους. Η αποθήκευση εκτελείται και γίνεται επιστροφή στο υπομενού. 157

158 Προγραμματισμός Λειτουργία μνήμης (Memory) Κλείδωμα βασικού προγράμματος Βομβητής Μονάδα θερμοκρασίας, δευτερολέπτου, λεπτού, ώρας, μήκους, μάζας, όγκου, πίεσης, στροφών Χρήσιμη συμβουλή: Με πάτημα του πλήκτρου ή, αν δεν πιέσατε μέσα σε 30 δευτερόλεπτα ένα πλήκτρο, οι ρυθμίσεις δεν εκτελούνται και γίνεται επιστροφή στο βασικό μενού. Οι παράμετροι προγραμματισμού της θερμοκρασίας και του αριθμού στροφών στυψίματος, οι οποίες μπορούν να αλλάξουν πριν από την έναρξη του προγράμματος, αποθηκεύονται ταυτόχρονα μετά την έναρξη του προγράμματος. Επιπλέον δεν πραγματοποιείται επαναφορά των λειτουργιών των πλήκτρων μετά τη λήξη του προγράμματος. Σε περίπτωση εκ νέου επιλογής προγράμματος αυτές εμφανίζονται και πάλι. Δυνατότητες επιλογής: όχι ναι Τα προγράμματα που βρίσκονται σε αυτόν τον δηλωμένο τομέα, δε μπορούν να αλλάξουν ή να διαγραφούν ή να αντικατασταθούν. Δυνατότητες επιλογής: όχι Καθορισμένος χειριστής από: 1 έως 999 Με την επιλογή προγραμματισμού "ναι", ο βομβητής ενεργοποιείται ταυτόχρονα με το σήμα λήξης προγράμματος 1 και 2, με το σήμα λήξης μπλοκ και με το σήμα λήξης βλάβης. Ο βομβητής απενεργοποιείται μετά το πάτημα του επιλογέα πολλαπλών λειτουργιών ή αυτόματα μετά από 5 λεπτά. Με την επιλογή προγραμματισμού "όχι" δεν ενεργοποιείται ο βομβητής. Δυνατότητες επιλογής: όχι ναι Σε αντιστοιχία με την εκάστοτε γλώσσα ρύθμισης, με την επιλογή "αυτόματα" χρησιμοποιείται η μονάδα θερμοκρασίας, δευτερολέπτου, λεπτού, ώρας, μήκους, μάζας, όγκου, πίεσης και στροφών. Μονάδα θερμοκρασίας Δυνατότητες επιλογής: αυτόματο C F 158

159 Προγραμματισμός Μονάδα δευτερολέπτων Δυνατότητες επιλογής: αυτόματο s sec sg sek Μονάδα λεπτών Δυνατότητες επιλογής: αυτόματο λεπτά mn Μονάδα ώρας Δυνατότητες επιλογής: αυτόματο h χρονόμετρο tim uur time hr Μονάδα μήκους Δυνατότητες επιλογής: αυτόματο χιλστ. ίντσες Μονάδα μάζας Δυνατότητες επιλογής: αυτόματο κιλά l Μονάδα όγκου Δυνατότητες επιλογής: αυτόματο l USA gal CDN gal 159

160 Προγραμματισμός Μονάδα πίεσης Δυνατότητες επιλογής: αυτόματο bar psi Μονάδα περιστροφών Δυνατότητες επιλογής: αυτόματο στρ./λ. T/λ. rpm t/mn giri/λ. kierr/λ. r/λ. omdr/λ. v/λ. o/λ. Επιλογή μέγιστης θερμοκρασίας Μέγιστη επιλογή αριθμού στροφών στυψίματος Η τιμή αυτή μπορεί να αλλάξει από κρύο έως τους 95 C / 203 F σε βηματισμό 1 C/ F και περιορίζει όλες τις καθορισμένες τιμές των προγραμμάτων στην επιλεγμένη τιμή, ώστε με επιλογή π.χ. των 60 C σε όλα τα προγράμματα η θερμοκρασία της συσκευής δε θα υπερβεί τους 60 C, παρόλο που στον προγραμματισμό του επιλεγμένου προγράμματος έχει προγραμματιστεί μία υψηλότερη θερμοκρασία. Δυνατότητες επιλογής: 15 ως 95 C κρύο Αυτή η τιμή μπορεί να αλλάξει από 0 στρ./λ. μέχρι το μέγιστο αριθμό στροφών στυψίματος του τύπου συσκευής στα ακόλουθα βήματα: Τομέας Βήμα Παρατηρήσεις 20 στρ./λ. έως 70 στρ./λ. 300 στρ./λ. έως μεγ.* στρ./λ. χωρίς δυνατότητα επιλογής από 1 έως 19 στρ./λ. 1 στρ./λ. Μεταγενέστερη δημιουργία αριθμών στροφών πλύσης χωρίς δυνατότητα επιλογής από 71 έως 299 στρ./λ. 25 στρ./λ. Τομέας αριθμού στροφών για το ουσιαστικό στύψιμο 160

161 Προγραμματισμός Με μία επιλογή π.χ. 500 στρ./λ. η συσκευή δε στύβει άνω των 500 στρ./λ. σε όλα τα προγράμματα, παρόλο που στον προγραμματισμό του επιλεγμένου προγράμματος έχει προγραμματιστεί ένας μεγαλύτερος αριθμός στροφών στυψίματος. * Μέγιστος αριθμός στροφών στυψίματος ανάλογα με το πλυντήριο ρούχων: Μέγιστη επιλογή αριθμού στροφών στυψίματος ανάλογα με το πλυντήριο ρούχων: Τύπος συσκευής PW 811 PW814 PW818 Μεγ. αριθμός στροφών στυψίματος 1150 στρ./λ στρ./λ στρ./λ. Δυνατότητες επιλογής: 300 έως 1150 στρ./λ. 20 έως 70 στρ./λ. 0 στρ./λ. Ένδειξη στην οθόνη Η ένδειξη οθόνης μπορεί να αλλάξει από την απεικόνιση "κανονικά" στη "λεπτομέρεια". Με την κανονική απεικόνιση πριν την έναρξη εμφανίζονται η θερμοκρασία της πρόπλυσης και της κύριας πλύσης, ο αριθμός στροφών τελικού στυψίματος του τελευταίου μπλοκ πλύσης και τα ονόματα τομέων. 1 Ανθεκτικά 14,0/14,0kg 90 C Κύρια πλύση Ξέβγαλμα 1075 rpm + Αλλάζετε την ένδειξη οθόνης της απεικόνισης "λεπτομέρεια". Μετά την αλλαγή σε λεπτομέρειες εμφανίζονται όλα τα ονόματα τομέων και μπλοκ. 1 Ανθεκτικά κύρια πλύση 14,0/14,0 kg 90 C κύρια πλύση 1000 rpm + 1 Ανθεκτικά ξέβγαλμα 14,0/14,0 kg ξέβγαλμα rpm + 161

162 Προγραμματισμός 1 Ανθεκτικά ξέβγαλμα 2 14,0/14,0 kg 1075 rpm + Δυνατότητες επιλογής: κανονικά λεπτομέρειες Λειτουργία αναμονής οθόνης Με τη ρύθμιση "Οθόνη σε αναμονή: ναι" η οθόνη ενεργοποιείται πατώντας ένα πλήκτρο χειρισμού. Εάν δεν υπάρξουν και άλλες ενέργειες χειρισμού τότε περνά μετά από 10 λεπτά σε κατάσταση αναμονής. Ως ενημέρωση αναβοσβήνει ο φωτιζόμενος δακτύλιος του πλήκτρου έναρξης. Πατώντας ένα πλήκτρο χειρισμού ενεργοποιείται και πάλι και εμφανίζεται η τελευταία ενεργή εικόνα. Με τη ρύθμιση "Οθόνη σε αναμονή: όχι" η οθόνη είναι μονίμως ενεργοποιημένη. Επιλέγετε από τις παρακάτω δυνατότητες επιλογής: ναι όχι Ρύθμιση αντίθεσης Η αντίθεση της οθόνης μπορεί να αλλάξει από το 1 έως το 10. Έτσι η οθόνη μπορεί να προσαρμοστεί σε συγκεκριμένες συνθήκες λειτουργίας. Με την αλλαγή πραγματοποιείται άμεσα η αλλαγή της αντίθεσης. Δυνατότητες επιλογής: 1 έως 10 Εγγραφή στα πλήκτρα Με τη ρύθμιση "άμεσα" τοποθετούνται τα 6 πρώτα προγράμματα της λίστας προγραμμάτων στα πλήκτρα λειτουργίας 1 έως 6. Επιβεβαιώνετε με τον επιλογέα πολλαπλών λειτουργιών. Επιλέγετε από τις παρακάτω δυνατότητες επιλογής: κανονικά άμεσα Ώρα Μπορείτε να αποφασίσετε, αν θέλετε η ώρα να εμφανίζεται με μορφή 24ωρου ή 12ωρου. Δυνατότητες επιλογής: 24ωρο 12ωρο Ένδειξη ημερομηνίας Σύμφωνα με τη ρυθμισμένη γλώσσα χρησιμοποιούνται διαφορετικές μορφές απεικόνισης. 162

163 Προγραμματισμός Επιλέγετε από τον παρακάτω πίνακα τη μορφή της ένδειξης ημερομηνίας. Χώρα Γερμανία, Αγγλία, Ολλανδία, Γαλλία, Ιταλία, Φινλανδία, Πορτογαλία, Ισπανία, Δανία, Νορβηγία, Ελλάδα Σουηδία ΗΠΑ Μορφή Ημέρα/Μήνας/Έτος Έτος/Μήνας/Ημέρα Μήνας/Ημέρα/Έτος Χρήσιμη συμβουλή: Η μορφή της ένδειξης ημερομηνίας μπορεί να αλλάξει ανάλογα με τη χώρα. Δυνατότητες επιλογής: αυτόματο Ημέρα/Μήνας/Έτος Έτος/Μήνας/Ημέρα Μήνας/Ημέρα/Έτος Καλιμπράρισμα δοσομέτρησης Απευθείας εισαγωγή στο καλιμπράρισμα δοσομέτρησης, όταν η συσκευή είναι εκτός λειτουργίας: Το καλιμπράρισμα δοσομέτρησης χρησιμοποιείται για να καθοριστεί η απόδοση κάθε μίας δοσομετρικής αντλίας. Κρατάτε πατημένο το πλήκτρο πολλαπλών λειτουργιών 2 και θέτετε σε λειτουργία τη συσκευή με το πλήκτρο λειτουργίας. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 δοσομετρική αντλία 2 βασικό μενού Δυνατότητες επιλογής: Δοσομετρική αντλία 1 έως 13 Επιλέγετε μια δοσομετρική αντλία. Μετά από την επιλογή της δοσομετρικής αντλίας εμφανίζονται στην οθόνη τα εξής: καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 V: 100 ml t: 0s ισχ.: όχι 0/1 Χρήσιμη συμβουλή: Μπορείτε να ρυθμίσετε την ποσότητα δοσολογίας από 0 ως 9999 ml με βηματισμό ανά 1 ml. Πιέζετε το πλήκτρο πολλαπλών λειτουργιών 0/1. Ο δοσομετρικός σωλήνας γεμίζει. Σταματάτε τη διαδικασία αγγίζοντας το πλήκτρο 0/1. 163

164 Προγραμματισμός Οδηγείτε τον σωλήνα της δοσομετρικής αντλίας προς τα πάνω μέσα σε ένα δοχείο μέτρησης. Ερεθιστικό υλικό δοσολογίας. Ερεθίζει το δέρμα και τα μάτια. Αποφεύγετε την επαφή με το δέρμα και τα μάτια. Φοράτε προστατευτική φόρμα. Με το πλήκτρο "πίσω" μεταβαίνετε στο βασικό μενού. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 βασικό μενού δοσομετρική αντλία 2 Επιλέγετε μια δοσομετρική αντλία. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 V: 100 ml t: 0 s ισχ.: όχι 0/1 Πιέζετε το πλήκτρο πολλαπλών λειτουργιών 0/1. Διακόπτετε την αντλία πατώντας το πλήκτρο 0/1, αλλιώς η αντλία μετά από 60 δευτερόλεπτα διακόπτεται αυτόματα. Μετράτε την ποσότητα που συγκεντρώθηκε στο δοχείο μέτρησης. καλιμπράρισμα δοσομ. δοσομετρική αντλία 1 V: 100 ml t: 30 s ισχ.: 200 ml/min 0/1 Καταχωρείτε την τιμή που προέκυψε στο πεδίο "V:". Η ισχύς P σε ml/min υπολογίζεται από το ηλεκτρονικό σύστημα της συσκευής. Πιέζετε το πλήκτρο "αποθήκευση". Η τιμή που προέκυψε για την αντλία αποθηκεύεται στη μνήμη της συσκευής. Συνδέετε πάλι τον σωλήνα. Ισχύς δοσομετρικής άντλησης (D1 έως D13) Η απόδοση των συνδεδεμένων δοσομετρικών αντλιών μπορεί να ρυθμιστεί από 0 ml/λεπτ. έως 9999 ml/λεπτ. σε βηματισμό 1 ml/λεπτ. Επιλέγετε το περιεχόμενο οθόνης που ακολουθεί: επίπεδο ρυθμ. ιδιοκτήτη ρυθμίσεις ισχύς δοσομετρικής άντλησης συντελεστής διόρθ. δοσομ. 164

165 Επιλέγετε το "ισχύς δοσομετρικής άντλησης". Προγραμματισμός Μετά την επιλογή "ισχύς δοσομετρικής άντλησης" εμφανίζονται στην οθόνη τα εξής: ρυθμίσεις ισχύς δοσομετρικής άντλησης δοσομετρική αντλία 1: 6000,0 ml/ min δοσομετρική αντλία 2: όχι Δυνατότητες επιλογής: όχι 1 έως 9999,0 ml/λεπτό Συντελεστής διόρθωσης δοσολογίας (D1 έως D13) Ο συντελεστής διόρθωσης μπορεί να χρησιμοποιηθεί όταν πραγματοποιηθεί μία αλλαγή της δοσολογίας υγρού. Εάν αλλάξει π.χ. το μέσο δοσολογίας για τη δοσομετρική αντλία D 1 (μεγαλύτερη πυκνότητα), μπορεί μέσω του συντελεστή διόρθωσης να πραγματοποιηθεί η προσαρμογή άμεσα. Υπολογίζετε τον συντελεστή διόρθωσης με τη βοήθεια των παρακάτω τύπων: Συντελεστής διόρθωσης D1 = νέα ποσότητα δοσομετρικής αντλίας D1 τρέχουσα ποσότητα δοσομετρικής αντλίας D1 Επιλέγετε το περιεχόμενο οθόνης που ακολουθεί: επίπεδο ρυθμ. ιδιοκτήτη ρυθμίσεις συντελεστής διόρθ. δοσομ. μήνυμα κενής δοσομέτ. Επιλέγετε τον "συντελεστή διόρθωσης δοσολογίας". ρυθμίσεις συντελεστής διόρθ. δοσομ. δοσομετρική αντλία 1 : 1,00 δοσομετρική αντλία 2 : 1,00 Έχετε τις ακόλουθες δυνατότητες επιλογής: 2 1,99 έως 0,01 Μετά την έξοδο από το επίπεδο ρυθμίσεων ιδιοκτήτη, τα προγράμματα επεξεργάζονται τις νέες ποσότητες δοσολογίας, χωρίς όμως να αλλάξει ο προγραμματισμός τους. 165

166 Προγραμματισμός Μήνυμα κενού για τη ρύθμιση δοσολογίας (D 1 έως D 13) Εάν θα πρέπει να πραγματοποείται αναγνώριση του κενού θα πρέπει να γίνει ο αντίστοιχος προγραμματισμός της εισόδου. επίπεδο ρυθμ. ιδιοκτήτη ρυθμίσεις μήνυμα κενής δοσομέτ. χρήση κωδικού πρόσβ. : ναι Επιλέγετε το "Μήνυμα κενής δοσομέτρησης". ρυθμίσεις μήνυμα κενής δοσομέτ. δοσομετρική αντλία 1: ναι δοσομετρική αντλία 2 : ναι Δυνατότητες επιλογής: ναι όχι Χρήση κωδικού πρόσβασης Εδώ μπορεί να ακυρωθεί η χρήση ενός κωδικού πρόσβασης. Επιλέγετε, αν επιθυμείτε να χρησιμοποιήσετε έναν κωδικό πρόσβασης. Δυνατότητες επιλογής: ναι όχι Εάν έχει όμως ήδη δοθεί ένας κωδικός πρόσβασης και ο χειριστής επιλέξει τη λειτουργία "όχι", τότε καλείται μετά το πάτημα του πλήκτρου να καταχωρίσει τον τελευταίο κωδικό πρόσβασης. Μέση πίεση νερού Ισχύς θέρμανσης Για τον υπολογισμό των δεδομένων κατανάλωσης θα πρέπει να ρυθμίσετε τη μέση πίεση νερού. Αυτή χρησιμοποιείται μεταξύ άλλων για τον υπολογισμό των ποσοτήτων νερού στα μεμονωμένα μπλοκ ή για ένα ολόκληρο πρόγραμμα. Δυνατότητες επιλογής: 0,1 έως 50 bar 1 έως 800 psi Δυνατότητες επιλογής: 0 έως 999,9 kw 166

167 Προγραμματισμός Στοιχεία πελάτη Εδώ μπορούν να αποθηκευτούν διάφορες εγγραφές δεδομένων πελάτη για τον τεχνικό εγκατάστασης. Δυνατότητες επιλογής: - Κλάδος - Τόπος - Όνομα - Ταχυδρομικός κώδικας - Όνομα - Τηλέφωνο - Οδός - Διεύθυνση συστήματος - Αριθμός - Ημερομηνία τοποθέτησης Κλάδος Εδώ μπορείτε να επιλέξετε την περιγραφή ενός κλάδου. Δυνατότητες επιλογής: Οίκοι ευγηρίας Ιατρεία Αναρρωτήρια Πυροσβεστική/Ομάδες διάσωσης Εστιατόρια/Καφετέριες Εγκαταστάσεις πλύσης ρούχων Βιοτεχνίες Ξενοδοχεία/Πανσιόν Βιομηχανία Ξενώνες νεότητας Νοσοκομεία Ιππικοί όμιλοι Σχολεία Καθαριστήρια Κατασκευές κατοικιών Άλλα Επώνυμο, όνομα Οδός, αριθμός Τόπος, Τ.Κ. Τηλέφωνο Διεύθυνση συστήματος, (εδώ μπορεί να καταχωρηθεί μία 10ψήφια διεύθυνση συστήματος για τη συσκευή). Ημερομηνία τοποθέτησης 167

168 Προγραμματισμός Νόμισμα Δυνατότητες επιλογής: - αυτόματα (συνδέεται με τη γλώσσα) - EUR Ευρώ - GBP Αγγλική λίρα - CHF Ελβετικό φράγκο - USD Αμερικανικό δολάριο - RUB Ρωσικό ρούβλι - CAD Καναδικό δολάριο - CZK Κορώνα Τσεχίας - DKK Κορώνα Δανίας - PLN Πολωνικό ζλότι - SEK Κορώνα Σουηδίας - TRL Τουρκική λίρα - SKK Κορώνα Σλοβακίας Σημείο μενού κατηγοριοποίησης ιματισμού Κάποιο ρούχο που χρειάζεται μόνο μια ειδική διαδικασία, συνοδεύεται από μια κάρτα στην οποία έχει εισαχθεί μόνο ένα μοναδικό πρόγραμμα. Επιλέγετε το σημείο μενού κατηγοριοποίησης ιματισμού. επίπεδο ρυθμ. ιδιοκτήτη βασικό μενού αλλαγή κωδικ. πρόσβ. κατηγοριοποίηση ιματισμού : όχι Δυνατότητες επιλογής: όχι ναι Με την επιλογή "ναι" μπορεί να ξεκινήσει μόνο το πρόγραμμα κάρτας. Δεν ενεργοποιούνται τα προγράμματα που υπάρχουν στο ηλεκτρονικό σύστημα ελέγχου της συσκευής. Επιλέγετε "ναι" για να ξεκινήσετε το πρόγραμμα καρτών. κατηγοριοποίηση ιματισμού καλωσήλθατε εισάγετε την κάρτα 168

169 Προγραμματισμός Σχέδιο καρτών Κάρτες Το σχέδιο καρτών διαιρείται σε διάφορους τομείς εφαρμογής. Υπάρχουν δύο διαφορετικές κάρτες: Κάρτα ιδιοκτήτη Κάρτα κλειδί Κάρτα ιδιοκτήτη Εάν πριν την έναρξη προγράμματος τοποθετηθεί μία κάρτα στη συσκευή ανάγνωσης καρτών στην οποία υπάρχουν προγράμματα, το σύστημα ελέγχου της συσκευής δεν έχει πλέον πρόσβαση στην εσωτερική μνήμη προγραμμάτων. Πραγματοποιείται ανάγνωση του περιεχομένου της κάρτας και εμφανίζεται στην οθόνη ως λίστα προγράμματος με την υπόδειξη "Λειτουργία κάρτας": λειτουργία με κάρτα 10 πυροσβεστική 45 C 11 Ευαίσθητα 60 C Επιλογή της απεικόνισης προγράμματος και μεταφορά του προγράμματος στο σύστημα ελέγχου της συσκευής. Πατάτε τον επιλογέα πολλαπλών λειτουργιών. Εμφανίζεται η απεικόνιση προγράμματος. 1 Ανθεκτικά 11,0/11,0 kg 90 C Κύρια πλύση Ξέβγαλμα 1075 rpm + 169
