1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΙΩΑΝΝΙΝΩΝ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Ύαλοι Οξειδίων Διδάσκοντες: Αναπλ. Καθ. Σ. Αγαθόπουλος, Καθ. Δ. Γουρνής, Καθ. Μ. Καρακασίδης

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς.

3 ΑΣΚΗΣΗ-4: ΥΑΛΟΙ ΟΞΕΙΔΙΩΝ (Παρασκευή και δομική μελέτη βορικών υάλων αλκαλίων)

4 Διάγραμμα Όγκου-θερμοκρασίας για τρεις καταστάσεις της ύλης: τήγμα, κρύσταλλος και ύαλος. T m :θερμοκρασία τήξης, και Τ g θερμοκρασία υαλώδους μετάβασης

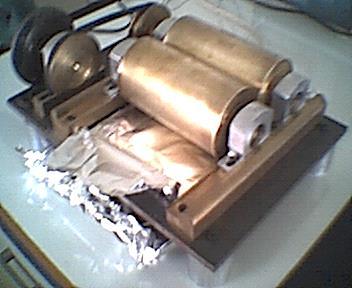

5 Μέθοδοι ψύξης για παρασκευή υάλων Air-cooling, fiber production Splat cooling Roller quenching Ταχύτητα: ~1.5 K/sec, 300 K/sec ~10 3 K/sec ~ K/sec

6 Πίνακας Ι Κατάταξη οξειδίων ανάλογα με την ικανότητα σχηματισμού ύαλων Υαλοσχηματιστές SiΟ 2, B 2 O 3, P 2 O 5,GeO 2 Υαλοσχηματιστές υπό συνθήκες InO 3, PbO 2, SeO 2,Tl 2 O 3,As 2 Ο 3 SnO 2,Sb 2 Ο 5,Al 2 O 3. TeO 2,SeO 2,As 2 O 5, Bi 2 Ο 3, WO 3,MoO 3, SO 3, V 2 O 5, Ga 2 O 3 Υαλοτροποποιητές Li 2 O, Na 2 O, K 2 O, Rb 2 O, Cs 2 O, BaO, SrO, CaO, CdO, PbO, HgO Και πολλά οξείδια μετάλλων μεταπτώσεως

7 Σχηματική απεικόνιση των σταδίων κρυστάλλωσης με πυρηνοποίηση + ΔG r * επιφανειακή ενέργεια 4πr 2 γ συνολική ελεύθερη ενέργεια ΔG r ΔG r* ακτίνα του σωματιδίου ΔGr=4/3πr 3 ΔGυ+4πr 2 γ - ελεύθερη ενέργεια όγκου 4/3πr 3 ΔG υ Μεταβολή της ελεύθερης ενέργειας ΔG συναρτήσει της ακτίνας r του εμβρύου ή πυρήνα που δημιουργείται με την στερεοποίηση ενός υγρού.

8 Τροποποίηση του πυριτικού δικτυώματος της υάλου SiO 2 (glass-former) από το οξείδιο Na 2 O(glass-modifier) 2SiO 2 +Na 2 Ο 2SiØ 3 O +2Na +

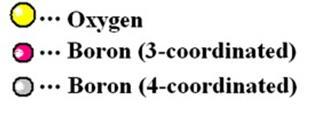

9 Τροποποίηση του βορικού δικτυώματος της υάλου B 2 O 3 (glass-former) από το οξείδιο Na 2 O (glass-modifier) B 2 O 3 Na 2 Ο + + Δημιουργία γεφυρωμένων οξυγόνων (BOs) Bridging Oxygen's..Sodium

10 Τροποποίηση του βορικού δικτυώματος της υάλου B 2 O 3 (glass-former) από το οξείδιο Na 2 O (glass-modifier) B 2 O 3 Na 2 Ο Δημιουργία αγεφύρωτων οξυγόνων (NBOs) Non-Bridging Oxygen's

11

12 Κατανομή δομικών μονάδων σε βορικές υάλους συναρτήσει του % περιεχομένου σε οξείδιο αλκαλίου (R 2 O)

13 Φυσικές ιδιότητες βορικών υάλων αλκαλίων σε συνάρτηση με το %περιεχόμενο σε αλκάλιο Συντελεστής θερμικής διαστολής, α Πυκνότητα (ρ) και μοριακός όγκος (Vm) Journal of Non-Crystalline solids, 354, , Pages

14 Θερμοκρασία υαλώδους μετάβασης (Tg) βορικών υάλων αλκαλίων και αλκαλικών γαιών σε συνάρτηση με το %περιεχόμενο σε οξείδιο mol- modifier Journal of Non-Crystalline solids, , 2001, Pages

15 Ν 4 = x 1-x Κλάσμα των ατόμων βορίου σε τετραεδρική συμμετρία (Ν 4 ) για τα βορικά γυαλιά αλκαλίων

16 Φάσματα υπερύθρου βορικών υάλων μαγνησίου

17 ΣΚΟΠΟΣ ΑΣΚΗΣΗΣ Στόχος της άσκησης είναι να κατανοηθεί η κλασσικός τρόπος παρασκευής υάλων. Για τον σκοπό αυτό θα παρασκευαστούν βορικοί ύαλοι νατρίου από τήγματα υψηλών θερμοκρασιών χρησιμοποιώντας διάφορες ταχύτητες και μεθόδους ψύξης. Επίσης στόχος της άσκησης είναι η κατανόηση του τρόπου συσχετισμού δομής και ιδιοτήτων των υλικών. Για τον σκοπό αυτό θα μετρηθούν φάσματα υπερύθρου των υάλων που θα παρασκευαστούν και θα υπολογιστούν οι πειραματικές τιμές του Ν 4 για κάθε ύαλο
