1 ΕΙΔΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Ι. ΕΡΓΑ ΠΟΛΙΤΙΚΟΥ ΜΗΧΑΝΙΚΟΥ Άρθρο 1ο Αντικείμενο Ειδικής Συγγραφής Υποχρεώσεων Η Ειδική Συγγραφή Υποχρεώσεων περιλαμβάνει τους όρους που διέπουν την κατασκευή του έργου : 7/15 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΟΔΟΥ ΒΟΛΟΥ καθώς και τους όρους προμήθειας των σωλήνων και λοιπών υλικών του δικτύου και των φρεατίων. Εδώ αναπτύσσονται οι υποχρεώσεις του Αναδόχου που αφορούν ειδικά τις εργασίες της Εργολαβίας αυτής. Αναλυτικότερα οι εργασίες που θα εκτελεστούν περιλαμβάνουν: α) Προμήθεια, παραλαβή και μεταφορά στις αποθήκες του εργοταξίου των απαιτούμενων σωλήνων και λοιπών υλικών και εξαρτημάτων του δικτύου. β) Καθαιρέσεις οδοστρωμάτων, εκσκαφές τάφρων κλπ. για την τοποθέτηση των αγωγών του δικτύου και την κατασκευή των διαφόρων φρεατίων. γ) Μεταφορά υλικών και εφοδίων από τις αποθήκες στις θέσεις τοποθέτησης. δ) Τοποθέτηση και σύνδεση σωλήνων και λοιπών υλικών του δικτύου. ε) Δοκιμές στεγανότητας. στ) Επαναπλήρωση τάφρων και αποκατάσταση οδοστρωμάτων και άλλων έργων που έχουν καθαιρεθεί. ζ) Κατασκευή των τεχνικών έργων του δικτύου (φρεατίων επίσκεψης των αγωγών του δικτύου, φρεατίων παροχών ύδρευσης κλπ). Άρθρο 2ο Υπογραφή Σύμβασης Η Σύμβαση συνάπτεται μεταξύ αναδόχου και εργοδότη με την υπογραφή Συμφωνητικού που πρωτοκολλείται αυθημερόν στο πρωτόκολλο του Εργοδότη. Το Συμφωνητικό κοινοποιείται οπωσδήποτε στην Επιβλέπουσα Υπηρεσία μέσα σε πέντε ημέρες από την υπογραφή του από τον Εργοδότη. Ο διευθυντής της Επιβλέπουσας Υπηρεσίας ορίζει αμέσως έπειτα απ' αυτό τον Επιβλέποντα Μηχανικό του έργου. Άρθρο 3o Έναρξη εργασιών - Προθεσμία αποπεράτωσης των έργων Από την ημέρα υπογραφής της Σύμβασης αρχίζουν οι συμβατικές προθεσμίες, όπως ορίζονται στο άρθρο 48 του Ν. 3669/08. Η προθεσμία αποπεράτωσης των έργων ορίζεται συνολικά σε (4) μήνες από την υπογραφή της Σύμβασης.

2 Άρθρο 4ο Ανακοινώσεις προς τον Ανάδοχο ή τον αντίκλητό του. Μέσα σε πέντε ημέρες από την υπογραφή της Σύμβασης, ο Ανάδοχος έχει υποχρέωση με αναφορά του προς την Επιβλέπουσα Υπηρεσία να ορίσει με συμβολαιογραφικό πληρεξούσιο τον αντιπρόσωπο και αντίκλητό του στη Λάρισα προς τον οποίο θα κοινοποιούνται όλα τα έγγραφα του Εργοδότη και της Επιβλέπουσας Υπηρεσίας. Κάθε αλλαγή του πληρεξούσιου αντιπροσώπου ή αντίκλητου, καθώς και κάθε μεταβολή της διεύθυνσής του ή της διεύθυνσης του αναδόχου κατά τη διάρκεια ισχύος της Σύμβασης, πρέπει να αναφέρεται αμέσως στην Επιβλέπουσα Υπηρεσία. Σε περίπτωση μη συμμόρφωσης του Αναδόχου με τα παραπάνω καθώς και όταν αναζητούμενος δεν ανευρίσκεται, κάθε κοινοποίηση εγγράφου θα γίνεται προς την Αστυνομική Αρχή Λάρισας, θεωρείται δε ότι έγινε προς τον Ανάδοχο και είναι έγκυρη, από την ημέρα της κοινοποίησής της προς την Αστυνομική Αρχή. Ανεξάρτητα από την κοινοποίηση αυτή, το έγγραφο στέλνεται ταυτόχρονα ταχυδρομικά στον Ανάδοχο, εφόσον είναι γνωστή η διεύθυνσή του. Άρθρο 5ο Πρόγραμμα εργασιών Ο Ανάδοχος μέσα σε δεκαπέντε (15) ημέρες από την υπογραφή της σύμβασης πρέπει να υποβάλει στην Επιβλέπουσα Υπηρεσία για έγκριση λεπτομερές πρόγραμμα σύμφωνα και με τον πίνακα εργασιών που του έχει ήδη κοινοποιηθεί στο οποίο θα φαίνεται η σειρά εκτέλεσης των διαφόρων εργασιών με τις αντίστοιχες τμηματικές προθεσμίες. Το πρόγραμμα αυτό θα συνταχθεί και υπό τύπο διαγράμματος προόδου εργασιών (διάγραμμα GANT, PERT) ώστε να φαίνονται σαφώς τα τμήματα, η αξία τους και τα χρονικά όρια αποπεράτωσης του έργου, καθώς και τα μηχανικά μέσα που θα χρησιμοποιηθούν σε κάθε τμηματική προθεσμία. Το χρονοδιάγραμμα αυτό θα επιστραφεί στον Ανάδοχο εγκεκριμένο ή τροποποιημένο, μερικά ή ολικά, μέσα σε δέκα (10) ημέρες από την υποβολή του και θα αποτελεί στο εξής το πρόγραμμα εκτέλεσης των εργασιών. Στην περίπτωση που θα περάσει η δεκαπενθήμερη προθεσμία από την υπογραφή της σύμβασης χωρίς ο Ανάδοχος να υποβάλει το παραπάνω διάγραμμα, ο Επιβλέπων Μηχανικός έχει δικαίωμα να του κοινοποιήσει πρόγραμμα εργασιών, βάζοντας συγκεκριμένες τμηματικές προθεσμίες για την αποπεράτωση των επί μέρους έργων, καθορίζοντας ταυτόχρονα και τον επιθυμητό ρυθμό προόδου των εργασιών καθώς και τα αναγκαία μηχανικά μέσα για την επίτευξη του ρυθμού αυτού. Ανεξάρτητα από τυχόν καθυστερήσεις στην υποβολή και έγκριση του προγράμματος εργασιών, ο Ανάδοχος έχει υποχρέωση να αρχίσει τις εργασίες που θα του υποδειχθούν μέσα σε τριάντα (30) ημέρες από την υπογραφή της Σύμβασης. Άρθρο 6ο Πρόοδος εργασιών - Ποινικές ρήτρες Ο Ανάδοχος θα τηρεί ημερολόγιο του έργου που θα συμπληρώνεται καθημερινά σύμφωνα με τα αναφερόμενα στο άρθρο 47 του Ν. 3669/08. Θα συντάσσει επίσης διάγραμμα που θα δείχνει την συντελούμενη πρόοδο των εργασιών στο τέλος κάθε τριμήνου ή σε διαστήματα που θα ορίζονται από την επιβλέπουσα Υπηρεσία και θα παραδίδει σ' αυτήν τρία αντίγραφα. Ο Ανάδοχος οφείλει να χρησιμοποιεί κάθε φορά επαρκή συνεργασία τεχνιτών και εργατών και μηχανικά μέσα κατασκευής ή να εργαστεί υπερωριακά και τις αργίες και γιορτές και να

3 απασχολεί νυκτερινά συνεργεία, χωρίς να έχει δικαίωμα για το λόγο αυτό σε πρόσθετη αποζημίωση, αν αυτό κριθεί απαραίτητο για την εξασφάλιση της εκτέλεσης των έργων σύμφωνα προς το παραπάνω πρόγραμμα προόδου τους. Η Επιβλέπουσα Υπηρεσία, αν κρίνει ότι ο ρυθμός προόδου των έργων δεν είναι ικανοποιητικός και σύμφωνος με το εγκεκριμένο πρόγραμμα εργασιών, μπορεί να απαιτηθεί από τον Ανάδοχο να αυξήσει τον αριθμό των συνεργείων του, τις υπερωρίες, τις εργάσιμες ημέρες και τον αριθμό των μηχανημάτων και γενικά να πάρει όλα τα μέτρα που επιβάλλονται για την επιτάχυνση της πορείας των έργων. Ο Ανάδοχος οφείλει να συμμορφώνεται προς τις σχετικές εντολές της Επιβλέπουσας Υπηρεσίας, χωρίς πρόσθετη αποζημίωση. Η μη συμμόρφωση του Αναδόχου προς τις παραπάνω εντολές και η αποδεδειγμένα αδικαιολόγητη καθυστέρηση στην εκτέλεση των έργων σύμφωνα με το παραπάνω πρόγραμμα εργασιών, δίνει στον Εργοδότη το δικαίωμα να καταγγείλει τη Σύμβαση και να κηρύξει έκπτωτο τον Ανάδοχο από την Εργολαβία, σ' εφαρμογή των σχετικών διατάξεων του άρθρου 61 του Ν. 3669/08 και του άρθρου 6 του Ν. 3263/2004. Η άσκηση των παραπάνω δικαιωμάτων του Εργοδότη κατά του Αναδόχου, δεν απαλλάσσει τον τελευταίο από οποιαδήποτε υποχρέωση που προκύπτει από τη Σύμβαση. O Aνάδοχος οφείλει να τηρεί λεπτομερές ημερολόγιο εργασίας και καιρικών συνθηκών με υπόδειξη της Επίβλεψης, που θα υπογράφεται καθημερινά από αυτόν και εκπρόσωπο της Επιβλέπουσας Υπηρεσίας, σύμφωνα και με τις διατάξεις του άρθρου 47 του Ν. 3669/08. Αν ο Ανάδοχος εκτελεί τις εργασίες με αργό ρυθμό που δεν ανταποκρίνεται στην πρόοδο και τις προθεσμίες που προβλέπονται από το πρόγραμμα, με συνέπεια τη μέρα λήξης κάθε περιόδου να μην έχει συμπληρώσει την ποσότητα της εργασίας που προβλεπόταν να εκτελεσθεί μέσα σ'αυτή την περίοδο, υπόκειται σε ποινική ρήτρα που καθορίζεται σύμφωνα με το άρθρο 49 του Ν. 3669/08. Οι ποινικές αυτές ρήτρες επιβάλλονται με απόφαση της προϊσταμένης αρχής και παρακρατούνται από τον αμέσως επόμενο λογαριασμό του έργου. Με ίδια απόφαση ανακαλούνται οι ποινικές ρήτρες για ενδεικτικές τμηματικές προθεσμίες αν το έργο περατωθεί μέσα στη συνολική προθεσμία όπως τυχόν αυτή έχει τροποποιηθεί. Όσον αφορά τις ποινικές ρήτρες που επιβάλλονται στον Ανάδοχο για υπέρβαση της συνολικής προθεσμίας περάτωσης του έργου ισχύουν οι διατάξεις του άρθρου 49 του Ν. 3669/08. Άρθρο 7ο Κανονισμός τιμών μονάδας νέων εργασιών - Εφαρμοστέες αναλύσεις τιμών Για τον καθορισμό τιμών μονάδας νέων εργασιών ισχύουν οι διατάξεις της υπ αριθμ. Δ11γ/0/9/7/ απόφασης σχετικά με την «Αναπροσαρμογή και συμπλήρωση Ενιαίων Τιμολογίων Έργων Οδοποιίας, Υδραυλικών, Λιμενικών, Οικοδομικών, Πρασίνου και Ηλεκτρομηχανολογικών Εργασιών Οδοποιίας, Υδραυλικών και Λιμενικών» (ΦΕΚ Β 363/2013), όπως αυτή διορθώθηκε με την υπ αριθμ. Δ11γ/0/3/20/ (ΦΕΚ 639Β / ) απόφαση του Αναπληρωτή Υπουργού ΑΝ.ΑΝ.Υ.ΜΕ.ΔΙ. Άρθρο 8ο Επίβλεψη του έργου Ο Ανάδοχος υπόκειται στον έλεγχο της Επιβλέπουσας Υπηρεσίας που εκπροσωπείται από τον Επιβλέποντα μηχανικό. Ο Ανάδοχος οφείλει να επιτρέπει στον Επιβλέποντα μηχανικό και σε όλους τους εντεταλμένους για την επίβλεψη του έργου υπάλληλους του Εργοδότη να επισκέπτονται τα εργοτάξια, λατομεία, αποθήκες κλπ.

4 Ο Ανάδοχος έχει την υποχρέωση να συμμορφώνεται προς τις έγγραφες εντολές της Επιβλέπουσας Υπηρεσίας που δίνονται μέσα στα συμβατικά πλαίσια για την κανονική και έντεχνη εκτέλεση των έργων. Το ότι η Επιβλέπουσα Υπηρεσία έχει την ευθύνη επίβλεψης του έργου δεν απαλλάσσει τον Ανάδοχο από οποιαδήποτε ευθύνη που τυχόν θα προκύψει από τις συμβατικές του υποχρεώσεις, ή τους ισχύοντες Νόμους. Άρθρο 9ο Τεχνική διεύθυνση του έργου - Προσωπικό του Αναδόχου Ο Ανάδοχος οφείλει να παρακολουθεί τις εργασίες αυτοπροσώπως ή με τον πληρεξούσιο που έχει ορίσει, ευρισκόμενος καθημερινά επί τόπου του έργου. Οι επιστάτες και εργοδηγοί του Αναδόχου πρέπει να είναι ικανοί να τον βοηθούν και εν ανάγκη να τον αντικαθιστούν στην εκτέλεση των έργων, τις επιμετρήσεις κλπ. Οι εργατοτεχνίτες πρέπει να έχουν την απαιτούμενη εμπειρία στα έργα, στην κατασκευή των οποίων συμμετέχουν. Η Επιβλέπουσα Υπηρεσία έχει δικαίωμα να διατάξει την αντικατάσταση ή άμεση αποπομπή των απειθών, ανίκανων ή μη τίμιων υπαλλήλων, εργοδηγών, τεχνιτών ή οποιουδήποτε άλλου από το προσωπικό του Αναδόχου. Για τις από δόλο ή αμέλεια πράξεις τους κατά την εκτέλεση του έργου, την πλήρη ευθύνη φέρει ο Ανάδοχος. Άρθρο 10ο Θέσεις λήψης - απόθεσης υλικών Οι θέσεις λήψης των διαφόρων υλικών όπως άμμου, σκύρων, αμμοχάλικου κλπ. θα καθοριστούν από την Επιβλέπουσα Υπηρεσία του έργου, ύστερα από πρόταση του Αναδόχου. Αλλαγή των θέσεων που προϋποτίθενται ως αφετηρίες για την κοστολόγηση στο Τιμολόγιο και την Ανάλυση Τιμών, δεν δημιουργεί δικαίωμα στον Ανάδοχο για αλλαγή των τιμών του Τιμολογίου. Οι θέσεις απόθεσης των ακατάλληλων ή πλεοναζόντων προϊόντων εκσκαφών πάσης φύσεως, θα καθορίζονται από τον Εργοδότη κατά την απόλυτη κρίση του μέσα σε απόσταση που δεν μπορεί να ξεπεράσει τα 20 χλμ. από τη θέση της εκσκαφής. Άρθρο 11ο Κατάληψη χώρων Εργοτάξια

5 Ο Ανάδοχος έχει την υποχρέωση μετά την εγκατάστασή του επί τόπου του έργου να προβεί στην αναζήτηση και τυχόν διευθέτηση των κατάλληλων χώρων στην άμεση περιοχή του έργου για την εγκατάσταση των εργοταξίων και λοιπών καταυλισμών και να ειδοποιήσει σχετικά την Επιβλέπουσα Υπηρεσία. Επίσης έχει την υποχρέωση να εκτελέσει με δικές του δαπάνες όλα τα έργα που θα απαιτηθούν τόσο για τη διαμόρφωση του χώρου του εργοταξίου και των καταυλισμών όσο και τις τυχόν προσπελάσεις προς αυτούς, μόλις ο εργοδότης τους θέσει στη διάθεσή του. Μετά το τέλος των εργασιών της εργολαβίας αυτής, ο Ανάδοχος έχει την υποχρέωση για την άμεση και με δική του δαπάνη αποξήλωση και απομάκρυνση των παραπάνω βοηθητικών κατασκευών του εργοταξίου και των καταυλισμών. Ο Ανάδοχος θα παραδώσει τον παραπάνω χώρο καθαρό και ελεύθερο στον Εργοδότη, εκτός από τυχόν τμήματα ιδιοκτησίας του. Ο Ανάδοχος έχει την υποχρέωση να μεριμνήσει για τη φύλαξη κάθε υλικού, μηχανήματος εργαλείου κλπ. που ανήκει σ' αυτόν ή σε τρίτους και βρίσκεται στο χώρο του εργοταξίου και να λαμβάνει όλα τα ενδεικνυόμενα μέτρα ασφάλειας, καθώς και να προσλαμβάνει το κατάλληλο για το σκοπό αυτό προσωπικό. Σε περίπτωση απώλειας, φθοράς, βλάβης, καταστροφής υλικού ή μηχανήματος κλπ. που ανήκει σ' αυτόν είτε σε τρίτους, ο Ανάδοχος είναι απόλυτα υπεύθυνος για κάθε αποζημίωση ή αντικατάστασή του, χωρίς να δικαιούται να προβάλει οποιαδήποτε δικαιολογία για οποιαδήποτε ζημιά από τις παραπάνω αιτίες, ούτε αξίωση για αποζημίωσή του. Ο Ανάδοχος δεν δικαιούται αποζημίωσης ή παράτασης της προθεσμίας περάτωσης του έργου, λόγω ανεπάρκειας των χώρων του εργοταξίου, γιατί με την υποβολή της προσφοράς του, έχει αποδεχθεί ότι έλαβε πλήρη γνώση των τοπικών συνθηκών. Αν οι τοπικές ή τοπογραφικές συνθήκες δεν επιτρέπουν την απόθεση υλικών, εφοδίων ή μηχανημάτων σε κατάλληλους, κοντά στο σημείο που εκτελούνται οι εργασίες, χώρους, ο Ανάδοχος θα φροντίζει για την αναζήτηση και εν ανάγκη διαμόρφωση παρακείμενων χώρων, χωρίς για τον λόγο αυτό να γεννάται το δικαίωμα αποζημίωσης για πρόσθετες συμπληρωματικές εργασίες, φορτοεκφορτώσεις και μεταφορές υλικών και εφοδίων, δεδομένου ότι οι δαπάνες αυτές θεωρείται ότι έχουν συμπεριληφθεί στις τιμές προσφοράς του. Άρθρο 12ο Υλικά, μηχανήματα και εργαλεία Ο Ανάδοχος οφείλει να προμηθεύσει με δική του δαπάνη όλα τα υλικά και όλα τα εργαλεία και μηχανήματα που είναι αναγκαία για την κατασκευή και διάστρωση των σκυροδεμάτων, τη μεταφορά του κάθε είδους υλικού από τα λατομεία και τις λοιπές πηγές και γενικά για την εκτέλεση όλων των έργων που αποτελούν αντικείμενο της παρούσας εργολαβίας. Οφείλει επίσης ο Ανάδοχος να επισκευάζει, να συντηρεί και να ασφαλίζει με δικές του δαπάνες τα μηχανήματα και εργαλεία για κάθε κίνδυνο. Άρθρο 13ο Τρόπος εκτέλεσης των έργων Ο Ανάδοχος πρέπει να εκτελέσει τα διάφορα έργα σύμφωνα με τα γενικά και λεπτομερειακά σχέδια της οριστικής μελέτης και με τα συμπληρωματικά σχέδια που είναι πιθανό να του δοθούν από τον Εργοδότη κατά τη διάρκεια της Εργολαβίας. Ο Ανάδοχος μπορεί να υποδείξει παραλλαγές ως προς την εκτέλεση επί μέρους τμημάτων του έργου, υποβάλλοντας προς έγκριση τα σχετικά σχέδια στον Εργοδότη.

6 Ο Ανάδοχος δεν απαλλάσσεται από την ευθύνη για τις ζημιές που θα προκύψουν από τυχόν σφάλματα των σχεδίων που του έχουν δοθεί, ή έχουν εγκριθεί από τον Εργοδότη, εάν πριν από την έναρξη των αντιστοίχων έργων δεν απευθύνει έγγραφα προς τον Εργοδότη, σχετικές παρατηρήσεις για τα σφάλματα των σχεδίων αυτών. Ο Ανάδοχος πρέπει να έχει υπόψη του ότι για τυχόν τροποποιήσεις της οριστικής μελέτης, που θα γίνουν τελικά δεκτές από τον Εργοδότη, δεν δικαιούται αμοιβής, έστω και αν από τις τροποποιήσεις αυτές προκύπτει οικονομικό όφελος για τον Εργοδότη. Ο Ανάδοχος υποχρεούται να αποδέχεται όλους τους ελέγχους που απορρέουν από την χρηματοδότηση του έργου. Η οδός Βόλου είναι μία μεγάλη οδική αρτηρία της Λάρισας, η οποία χωρίζει τη συνοικία του Αγίου Γεωργίου. Έχει μεγάλο κυκλοφοριακό φόρτο και είναι αδύνατη η διακοπή της κυκλοφορίας. Οι εργασίες θα εκτελούνται με παράλληλη διέλευση οχημάτων και απαιτείται μελέτη κυκλοφοριακής ρύθμισης και κατάλληλη σήμανση. Aρθρο 14ο Ισχύουσες Τεχνικές Προδιαγραφές Για όλες τις εργασίες, που θα εκτελεστούν βάσει της σύμβασης, ισχύουν οι Τεχνικές Προδιαγραφές της απόφασης ΔΙΠΑΔ/οικ/273/ (ΦΕΚ 2221 Β ) με θέμα «Έγκριση τετρακοσίων σαράντα (440) Ελληνικών Τεχνικών Προδιαγραφών (ΕΤΕΠ) και της εγκυκλίου 26, ΔΙΠΑΔ/οικ/356/ καθώς και οι τεχνικές προδιαγραφές της εγκεκριμένης μελέτης. Άρθρο 15ο Χρόνος εγγύησης και συντήρησης των έργων Ο χρόνος εγγύησης, δηλαδή ο χρόνος κατά τον οποίο, μετά τη βεβαιωμένη περάτωση του έργου, ο Ανάδοχος οφείλει να διατηρεί τα έργα σε καλή κατάσταση, συντηρώντας τα και επανορθώνοντας με δαπάνη του βλάβες ή φθορές από συνηθισμένη χρήση, καθορίζεται σε (15) δέκα πέντε μήνες υπό τις προϋποθέσεις του άρθρου 74 Ν. 3669/08. Άρθρο 16ο Ευθύνη για ζημιές και ατυχήματα στο έργο Οποιαδήποτε ζημιά στο έργο, είτε στα μηχανήματα είτε στις εγκαταστάσεις, που προέρχεται από οποιαδήποτε αιτία ή δολιοφθορά κατά τη διάρκεια της εργολαβίας, πλην ανώτερης βίας, βαρύνει τον Ανάδοχο ο οποίος είναι υποχρεωμένος να την αποκαταστήσει με δική του οικονομική επιβάρυνση. Οποιασδήποτε φύσεως ατυχήματα στο προσωπικό του ή σε τρίτους καθώς και ζημιές σε περιουσίες τρίτων που αποδεδειγμένα οφείλονται σε αμέλεια ή και υπαιτιότητα του προσωπικού του, βαρύνουν αποκλειστικά και μόνο τον Ανάδοχο. Ο Ανάδοχος οφείλει να λάβει κατά την εκτέλεση των έργων όλα τα απαιτούμενα μέτρα ασφαλείας, που επιβάλλονται από τα Π.Δ. 447/75 (ΦΕΚ 142Α/ ), Π.Δ. 778/80 (ΦΕΚ 193Α/ ) και Π.Δ. 1073/81 (ΦΕΚ 260 Α/ ).Επίσης υποχρεούται να εφαρμόσει τα τυχόν προτεινόμενα από την Επιβλέπουσα Υπηρεσία των έργων πρόσθετα μέτρα ασφαλείας. Άρθρο 17ο Ποσοστό γενικών εξόδων και εργολαβικού οφέλους Επιβαρύνσεις

7 Το ποσοστό γενικών εξόδων και εργολαβικού οφέλους καθορίζεται σε δεκαοκτώ στα εκατό ( 18 %), για την εργολαβία αυτή, σύμφωνα με το Ν. 3669/08 (άρθρο 17, παρ. 7). Αντίστοιχα οι πληρωμές του Αναδόχου υπόκεινται σε όλες τις προβλεπόμενες για τα έργα που χρηματοδοτούνται από την παραπάνω πηγή κρατήσεις, όπως ισχύουν κατά την ημερομηνία υπογραφής της Σύμβασης και στην καταβολή του φόρου εισοδήματος, φόρου προστιθέμενης αξίας κλπ. σύμφωνα με τις ισχύουσες διατάξεις. Το ποσοστό γενικών εξόδων και οφέλους του Αναδόχου 18 % δεν περιλαμβάνεται στις τιμές μονάδας του τιμολογίου, αλλά υπολογίζεται στο άθροισμα των τιμών προσφοράς και μπαίνει σαν ιδιαίτερο κονδύλιο στον προϋπολογισμό προσφοράς και στους λογαριασμούς πληρωμής του Αναδόχου. Κατά τις ισχύουσες διατάξεις, στην έννοια του ποσοστού γενικών εξόδων και οφέλους του Αναδόχου, που καταβάλλεται πάνω στην αξία των εκτελούμενων εργασιών με τις ισχύουσες ή τις νέες τιμές μονάδας, περιλαμβάνονται και οι δαπάνες σχεδίασης των σχεδίων εφαρμογής με προσαρμογή των σχεδίων της μελέτης στις μετρήσεις που έγιναν στο έδαφος. Ο Ανάδοχος υποχρεούται στην καταβολή προς το εργατοτεχνικό προσωπικό των καθοριζόμενων (με τις εκάστοτε εκδιδόμενες αποφάσεις) από το Υπουργείο Εργασίας δώρων λόγω εορτών Πάσχα και Χριστουγέννων καθώς και αποζημιώσεων ημερών υποχρεωτικής αργίας, στη χορήγηση άδειας με αποδοχές και αποζημιώσεων, λόγω απόλυσης, καθώς και στην καταβολή των νόμιμων εισφορών του υπέρ των ασφαλιστικών και επικουρικών Οργανισμών ή Ταμείων, όπως το ΙΚΑ κλπ. Η καταβολή των προβλεπόμενων κρατήσεων θα αποδεικνύεται με την προσκόμιση των πρωτοτύπων των αποδείξεων πριν από την πληρωμή των λογαριασμών, όπως ο Νόμος ορίζει. Ο Ανάδοχος δεν απαλλάσσεται από τα τέλη διοδίων των πάσης φύσεως μεταφορικών μέσων. Επίσης ο Ανάδοχος δεν απαλλάσσεται από το Φ.Π.Α. και από τον Ειδικό φόρο του άρθρου 17 του Ν.Δ. 3092/54 επί των εισαγόμενων από το εξωτερικό πάσης φύσεως υλικών, εφοδίων κλπ. και από τους φόρους κλπ. που αναφέρονται αναλυτικότερα στα Ν.Δ. 4486/66 (ΦΕΚ 131/Α) και 453/66 (ΦΕΚ 16/Α) περί τροποποιήσεως. Επίσης ο Ανάδοχος δεν απαλλάσσεται από τους δασμούς και από κάθε άλλο φόρο, τέλος ή δικαίωμα υπέρ του Δημόσιου για καύσιμα και λιπαντικά, σύμφωνα προς το Ν.2366/53 (ΦΕΚ 83Α/ ) και προς το Ν.10781/71 (ΦΕΚ 273Α/ )κλπ. Άρθρο 18ο Αναθεώρηση τιμών μονάδας Για την αναθεώρηση τιμών μονάδας ισχύουν όσα καθορίζονται στο άρθρο 54 του Ν. 3669/08. Άρθρο 19ο Πρόγραμμα Ποιότητας Εργου Δεν απαιτείται η σύνταξη προγράμματος ποιότητος έργου. Αρθρο 20 Τήρηση Κανόνων Ασφαλείας και Υγείας στο έργο Ο ανάδοχος του έργου έχει την υποχρέωση και την αποκλειστική ευθύνη να τηρεί τους θεσπισθέντες Κανόνες Ασφαλείας και Υγείας στα Έργα και λαμβάνει όλα τα απαραίτητα

8 μέτρα τόσο για την προστασία και την πρόληψη ατυχημάτων του εργατοϋπαλληλικού προσωπικού, που απασχολείται στην κατασκευή του έργου, όσο και την προστασία της υγείας αυτού και την παροχή των πρώτων βοηθειών σε περίπτωση ατυχήματος. Τα ανωτέρω μέτρα θα λαμβάνονται με βάση και τις ελάχιστες προδιαγραφές ασφάλειας και υγείας, που καθορίζονται από: 1. Το Π.Δ. 305/1996 <<Ελάχιστες προδιαγραφές ασφάλειας και υγείας, που πρέπει να εφαρμόζονται τα προσωρινά ή κινητά εργοτάξια σε συμμόρφωση προς την οδηγία 92/57/ΕΟΚ>>, 2. Το Π.Δ. 17/96 <<Μέτρα για την βελτίωση της ασφάλειας και της υγείας των εργαζομένων και την εργασία σε συμμόρφωση με τις οδηγίες 89/391/ΕΟΚ>>, 3. Την εγκύκλιο του Υπουργείου Εργασίας αριθ / <<Αντιμετώπιση της θερμικής καταπόνησης των εργαζομένων κατά το θέρος>>, 4. Το Π.Δ. 396/1994 <<Ελάχιστες προδιαγραφές ασφάλειας και υγείας για την χρήση από τους εργαζομένους εξοπλισμών ατομικής προστασίας κατά την εργασία σε συμμόρφωση προς την οδηγία του Συμβουλίου 89/656 /ΕΟΚ>>, 5. Το Π.Δ. 395/1994 <<Ελάχιστες προδιαγραφές ασφάλειας και υγείας για την χρησιμοποίηση εξοπλισμού εργασίας από τους εργαζομένους κατά την εργασία τους σε συμμόρφωση προς την οδηγία του Συμβουλίου 89/655/ΕΟΚ>>, 6. Το Π.Δ. 85/1991 <<Προστασία των εργαζομένων από τους κινδύνους που διατρέχουν λόγω της έκθεσης τους στο θόρυβο κατά την εργασία σε συμμόρφωση προς την οδηγία 86/188/ΕΟΚ>>, 7. Το Π.Δ. 70α/1998 <<Προστασία των εργαζομένων που εκτίθενται σε αμίαντο κατά την εργασία>>, 8. Το Π.Δ. 1073/1981 <<Περί μέτρων ασφαλείας κατά την εκτέλεσιν εργασιών είς εργοτάξια οικοδομών και πάσης φύσεως έργων αρμοδιότητος Πολιτικού Μηχανικού>>, 9. Το Π.Δ. 778/1980 <<Περί μέτρων ασφαλείας κατά την εκτέλεσιν οικοδομικών εργασιών>> και 10. Το Π.Δ. 95/1978 <<Περί μέτρων υγιεινής και ασφάλειας των απασχολουμένων είς εργασίας συγκολλήσεων>>. Επίσης, ο ανάδοχος έχει την υποχρέωση να συντάξει και υποβάλει στην Διευθύνουσα το έργο Υπηρεσία για έγκριση, μαζί με το χρονοδιάγραμμα κατασκευής του έργου, το Σχέδιο Ασφάλειας και Υγείας (Σ.Α.Υ) και τον Φάκελο Ασφάλειας (Φ.Α.Υ.), που προβλέπονται από τις διατάξεις του Π.Δ. 305/96 άρθρο 3 παρ. 5,6 και 7. Το Σ.Α.Υ. και ο Φ.Α.Υ., θα συνταχθούν με βάση τα υποδείγματα, που εκπόνησε το Τεχνικό Επιμελητήριο Ελλάδος, σύμφωνα με τις προμνησθείσες διατάξεις. Η δαπάνη σύνταξης αυτών περιλαμβάνεται ανοιγμένως στην τιμές μονάδος της προσφοράς του. Επισημαίνεται ότι ο ανάδοχος έχει την υποχρέωση : - Να τηρεί στο εργοτάξιο το Σ.Α.Υ. και τον Φ.Α.Υ. μέχρι την αποπεράτωση του έργου, μετά την οποία θα παραδοθούν για φύλαξη στον κύριο αυτού, σύμφωνα με τα οριζόμενα στην παρ. 10 του άρθρου 3 του Π.Δ. 305/1996, - Να ορίσει στο έργο, με δαπάνες του, Συντονιστή για θέματα Ασφαλείας και Υγείας, σύμφωνα με την παρ.1 του άρθρου 3 του Π.Δ. 305/96. - Να ορίσει το έργο, με δαπάνες του, τεχνικό ασφαλείας και γιατρό εργασίας, σύμφωνα με τις διατάξεις του Π.Δ. 17/1996, που

9 προαναφέρθηκε και σε συνδυασμό με τα οριζόμενα στο Π.Δ. 294/88 <<Ελάχιστος χρόνος απασχόλησης Τεχνικού Ασφαλείας και Γιατρού Εργασίας, επίπεδο γνώσεων κλπ>>. Αρθρο 21ο Μελέτη των συνθηκών κατασκευής του έργου Η συμμετοχή στη δημοπρασία, με την υποβολή της προσφοράς, αποτελεί αμάχητο τεκμήριο ότι οι διαγωνιζόμενοι έχουν επισκεφθεί και έχουν ελέγξει πλήρως τη φύση και την τοποθεσία του έργου και έχουν πλήρη γνώση των γενικών και τοπικών συνθηκών της κατασκευής του, κυρίως σε ότι αφορά τις κάθε είδους πηγές λήψης υλικών, τις θέσεις της προσωρινής και οριστικής απόθεσης των προιόντων εκσκαφής, τις μεταφορές, τη διάθεση, διαχείριση και αποθήκευση υλικών, τη δυνατότητα εξασφάλισης εργατοτεχνικού προσωπικού γενικά, νερού, ηλεκτρικού ρεύματος και οδών προσπέλασης, τις συνήθως επικρατούσες μετεωρολογικές συνθήκες, τις διάφορες διακυμάνσεις της στάθμης των υδάτων των ποταμών, των χειμάρρων, της παλίρροιας και άλλες παρόμοιες φυσικές συνθήκες στην περιοχή των έργων. Επίσης εξυπακούεται, ότι έχουν πλήρη γνώση της διαμόρφωσης και της κατάστασης του εδάφους, του είδους και της ποιότητας των κατάλληλων και εκμεταλλεύσιμων υλικών που βρίσκονται στην περιοχή, των μέσων (Μηχανημάτων, υλικών και υπηρεσιών), που θα απαιτηθούν πριν από την έναρξη και κατά την εκτέλεση των εργασιών και όλων των άλλων παραγόντων που είναι δυνατό να επηρεάσουν καθ' οιονδήποτε τρόπο τις εργασίες, την πρόοδο, ή το κόστος τους. Επίσης ο Ανάδοχος αποδέχεται ότι έχει μελετήσει τα εγκεκριμένα διαγράμματα και σχέδια της μελέτης, προκειμένου να συμμορφωθεί μ' αυτά, όπως επίσης και τα λοιπά συμβατικά στοιχεία της εργολαβίας που περιλαμβάνονται στο φάκελο της δημοπρασίας και αποτελούν μαζί με τη Διακήρυξη, τη βάση της προσφοράς του, καθώς και ότι αναλαμβάνει ανεπιφύλακτα να εκτελέσει όλες τις υποχρεώσεις του που απορρέουν από τις παραπάνω συνθήκες και όρους. Η παράληψη του Αναδόχου να ενημερωθεί με κάθε δυνατή πληροφορία που αφορά τους όρους της Σύμβασης, δεν τον απαλλάσσει από τις ευθύνες του για πλήρη συμμόρφωση προς τις συμβατικές του υποχρεώσεις. Αρθρο 22ο Προσαρμογή - Συμπλήρωση μελέτης Ο Ανάδοχος είναι υποχρεωμένος να προβεί χωρίς ιδιαίτερη αποζημίωση και με βάση τη μελέτη και τις έγγραφες οδηγίες τις Επιβλέπουσας Υπηρεσίας, στην εφαρμογή της μελέτης επί του εδάφους, στις αναπασσαλώσεις και χωροσταθμίσεις των αξόνων του έργου, στον έλεγχο και λήψη των απαιτούμενων συμπληρωματικών στοιχείων της οριστικής μελέτης και επίσης στη σήμανση της ζώνης κατάληψης των έργων. Ο Ανάδοχος είναι επίσης υποχρεωμένος, με έγγραφη εντολή της Επιβλέπουσας Υπηρεσίας, να εκπονήσει τις μελέτες που θα απαιτηθεί να γίνουν, λόγω συμπληρώσεων και προσαρμογών των στοιχείων της οριστικής μελέτης.

10

11 ΙΙ. ΕΙΔΙΚΟΙ ΟΡΟΙ ΓΙΑ ΤΗΝ ΠΡΟΜΗΘΕΙΑ ΣΩΛΗΝΩΝ, ΣΥΝΔΕΣΜΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ ΥΔΡΕΥΣΗΣ Α. ΣΩΛΗΝΕΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑΠΟ ΠΟΛΥΑΙΘΥΛΕΝΙΟ ΤΡΙΤΗΣ ΓΕΝΙΑΣ Άρθρο Α1 Τεχνικές Προδιαγραφές σωλήνων κλπ. Όλοι οι σωλήνες ύδρευσης από σκληρό πολυαιθυλένιο (HDPE) CE 100, τρίτης γενιάς, MRS10 (Minimum Required Strength = Ελάχιστη Απαιτούμενη Αντοχή = 10Μρa), κατά ΕΛΟΤ ΕΝ :2003, 16atm. Άρθρο Α2 Γενικά χαρακτηριστικά Τα υλικά κατασκευής των σωλήνων και εξαρτημάτων θα πληρούν τις απαιτήσεις των Ευρωπαϊκών προδιαγραφών και θα παράγονται σύμφωνα μ αυτές. Οι σωλήνες θα φέρουν δύο σειρές σήμανσης χρώματος λευκού αντιδιαμετρικά τυπωμένες και ανά μέτρο μήκους σωλήνα που θα έχουν την εξής μορφή Φορέας έργου- ΑΓΩΓΟΣ HDPE/Φ AAA X BBB PN 10 XXX=YYY=ZZZZ=ΡE100= όπου: HDPE πολυαιθυλένιο υψηλής ποιότητας Φ AAA X BBB εξωτερική διάμετρος Χ πάχος τοιχώματος PN 10 κλάση πίεσης σε atm ή bar ΧΧΧ όνομα κατασκευαστή ΥΥΥ χρόνος παραγωγής από τη μια πλευρά και αύξων αριθμός μήκους από την αντιδιαμετρική ΖΖΖΖ τα εφαρμοζόμενα πρότυπα για την παραγωγή και την δοκιμασία των σωλήνων στο εργοστάσιο των σωλήνων αυτών και για τον έλεγχο αυτών ΡΕ 100 η κατάταξη της πρώτης ύλης Σε κάθε σωλήνα και ειδικά τεμάχιο πρέπει να σημειώνεται η ονομαστική διάμετρος, το ελάχιστο πάχος τοιχώματος (ή η Σειρά), το υλικό κατασκευής και το εμπορικό σήμα του κατασκευαστή. Άρθρο Α3 Ποιοτικός έλεγχος και παραλαβή Τα σχετικά με τον ποιοτικό έλεγχο των σωλήνων και των εξαρτημάτων και την παραλαβή τους από τον Εργοδότη αναπτύσσονται διεξοδικά στη σχετική Προδιαγραφή (Αγωγοί Ύδρευσης από σκληρό PΕ).

12 Β. ΣΩΛΗΝΕΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑΠΟ ΣΚΛΗΡΟ PVC Αρθρο Β1 Τεχνικές Προδιαγραφές σωλήνων κλπ. Ολοι οι σωλήνες ύδρευσης από σκληρό PVC 100, 16 atm., καθώς και τα εξαρτήματα αυτών πρέπει να ικανοποιούν τις προδιαγραφές ΕΛΟΤ 9, ΕΛΟΤ 551, ΕΛΟΤ363, ΕΛΟΤ273 και τις αντίστοιχες Γερμανικές προδιαγραφές DΙN 8061/8062, DIN8063, DIN50049, DIN 16450, BS2494 PART I. Όλα τα εξαρτήματα από PVC πρέπει να ικανοποιούν τις προδιαγραφές ΕΛΟΤ290, ΕΛΟΤ364, ΕΛΟΤ392, ΕΛΟΤ444. Αρθρο Β2 Γενικά χαρακτηριστικά Τα μήκη των τεμαχίων των σωλήνων πρέπει να είναι 6 μέτρα. Οι σωλήνες θα είναι ευθείς, με κυκλική, όσο γίνεται, διατομή και άκρα κομμένα κάθετα προς τον άξονα του σωλήνα. Ο χρωματισμός των σωλήνων και των διαφόρων εξαρτημάτων, ομοιόμορφος σ' όλο το πάχος του υλικού. Πρέπει να απορρίπτονται τελείως σωλήνες και εξαρτήματα που το υλικό κατασκευής τους παρουσιάζει, εσωτερικά ή εξωτερικά, φυσσαλίδες, κοιλότητες και γενικά ανομοιογέννειες. Σε κάθε σωλήνα και ειδικά τεμάχιο πρέπει να σημειώνεται η ονομαστική διάμετρος, το ελάχιστο πάχος τοιχώματος (ή η Σειρά), το υλικό κατασκευής και το εμπορικό σήμα του κατασκευαστή. Αρθρο Β3 Ποιοτικός έλεγχος και παραλαβή Τα σχετικά με τον ποιοτικό έλεγχο των σωλήνων και των εξαρτημάτων και την παραλαβή τους από τον Εργοδότη αναπτύσσονται διεξοδικά στη σχετική Προδιαγραφή (Αγωγοί Ύδρευσης από σκληρό PVC) σύμφωνα με τη ΕΤΕΠ

13 Γ. Τεχνική Προδιαγραφή ΧΑΛΥΒΟΣΩΛΗΝΩΝ Άρθρο Χ.1 Οι χαλυβδοσωλήνες μπορεί να είναι είτε χωρίς, είτε με ευθύγραμμη ραφή κατά την γενέτειρα, ή ελικοειδή. Άρθρο Χ.2 Οι χαλυβοσωλήνες πρέπει να έχουν μήκος 6-12 μ. ανά τεμάχιο και το πάχος του ελάσματός τους, ανεξάρτητα του πόσο απαιτείται για την αντοχή τους στην εσωτερική πίεση, πρέπει να είναι τουλάχιστον 3 χστ. Η επιφάνεια τους θα είναι ομαλή και λεία, χωρίς ελαττώματα, κακώσεις ή κοιλότητες. Η διατομή τους θα είναι ακριβώς κυλινδρική και το πάχος του ελάσματος σταθερό σε όλη την περιφέρεια και το μήκος του σωλήνα. Άρθρο Χ.3 Οι χαλυβδοσωλήνες θα έχουν εσωτερικά κατάλληλη προστασία-επικάλυψη στρώμα εποξειδικής ρητίνης και εξωτερικά επένδυση με πολυαιθυλένιο χαμηλής πυκνότητας, τριών στρώσεων. Άρθρο Χ.4 Για την κατασκευή, τις δοκιμές ελέγχου ποιότητας και αντοχής του υλικού, τη μεταφορά και την εκφόρτωση των σωλήνων, ισχύουν τα αναφερόμενα στην παρούσα τεχνική προδιαγραφή, συμπληρωματικά δε, οποιαδήποτε κατά περίπτωση από τις πιο κάτω Ελληνικές και Διεθνείς Προδιαγραφές της πιο πρόσφατης έκδοσης. Ελληνικά Πρότυπα (ΕΛΟΤ) - ΕΛΟΤ 279 ΧΑΛΥΒΔΟΣΩΛΗΝΕΣ ΧΩΡΙΣ ΣΠΕΙΡΩΜΑ ΓΙΑ ΓΕΝΙΚΗ ΧΡΗΣΗ. - ΕΛΟΤ 180 ΣΩΛΗΝΕΣ ΧΩΡΙΣ ΡΑΦΗ ΚΑΙ ΧΩΡΙΣ ΣΠΕΙΡΩΜΑ ΑΠΟ ΧΑΛΥΒΑ ΚΑΙ ΧΩΡΙΣ ΠΟΙΟΤΗΤΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ. - ΕΛΟΤ 281 ΣΩΛΗΝΕΣ ΜΕ ΡΑΦΗ, ΧΩΡΙΣ ΣΠΕΙΡΩΜΑ ΑΠΟ ΚΟΙΝΟ ΧΑΛΥΒΑ ΧΩΡΙΣ ΠΟΙΟΤΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ.

14 Γερμανικές Προδιαγραφές (DIN) - DIN DIN 1626 GESCHWEISSTE STAHLROHRE ( τεχνικές προδιαγραφές παράδοσης ) - DIN STAHLROHRE Berechnung der Wanddiche gegen Innendruck ( Τύποι υπολογισμού πάχους τοιχώματος σωλήνα σε εσωτερική πίεση ) - DIN 2458 GESCHWEISSTE STAHLROHRE - DIN Masse, Langbezogene Massen ( Διαστάσεις, ειδικά βάρη ) - DIN Αμερικάνικες Προδιαγραφές American Waters Works Association (AWWA) - C 201 AWWA standard for fabricated electrically walded steel water pipe. ( AWWA σταθερότυπο για τους ηλεκτροσυγκολλητούς χαλυβδοσωλήνες νερού ). - C 203 AWWA standard for coal tar enamel protective coating for steel water pipes. ( AWWA σταθερότυπο για προστατευτική επένδυση με λιθανρακόπισσα των χαλυβδοσωλήνων νερού ). - C 206 AWWA standard for field welding of steel water pipe joints. - C 210 ( AWWA σταθερότυπο για την επί τόπου συγκόλληση των χαλυβδοσωλήνων νερού ). American Society For materials (ASTM) - A 283 Low and Intermidiate tensile strength carbon steel plates of structural quality ( Ελάσματα δόκιμου χάλυβα χαμηλής και μέσης αντοχής σε εφεκυσμού ). U.S Bureau of Raclamation Welding Manual Εγχειρίδιο συγκολλήσεων Όπως επίσης: BS 4144/80 (Επένδυση με ασφαλτική μαστίχη)

15 Άρθρο Χ.5 Περιγραφή σωλήνων 5.1 Ποιότητα χάλυβα Τα χαλυβδοελάσματα που θα χρησιμοποιηθούν για την κατασκευή των σωλήνων είναι κανονικά ελάσματα λεβητοποιίας, χρησιμοποιούμενα για ηλεκτροσυγκολλητικές συσκευές, σύμφωνα με τις Γερμανικές Προδιαγραφές DIN 1626, 2416, & DIN 17100, ποιότητας ST 32-2, ή σύμφωνα με τις Αμερικάνικες Προδιαγραφές ASTM A 283 ποιότητας GRADE B, με τις εξής μηχανικές ιδιότητες. Αντοχή σε εφελκυσμό: PSI Ή 35,2 49,2 χγρ/χστ2 Όριο διαρροής : PSI Ή 19,0 23,2 χγρ/χστ2 5.2 Διαστάσεις και συμβατικές μάζες Ο καθορισμός των εξωτερικών διαμέτρων, του πάχους και των συμβατικών μαζών ακολουθεί τον πίνακα που περιέχεται στο Ελληνικό Πρότυπο ΕΛΟΤ 279. Έτσι οι σωλήνες που θα πληρούν αυτή την προδιαγραφή πρέπει να περιλαμβάνονται στον επόμενο πίνακα: Εξωτερική διάμετρος Πάχος τοιχώματος Συμβατική μάζα χστ χστ Χγρ/μ 219 4,5 23, ,3 78, ,3 86, ,3 94, ,1 115, ,1 124, ,0 148, ,0 158, ,0 211, ,0 223, ,0 248,0

16 5.3 Συμπληρωματικά στοιχεία απαραίτητα για την προμήθεια των σωλήνων Οι σωλήνες θα είναι συγκολλητή είτε με ευθεία (διαμήκη) ραφή συγκόλλησης (σχετικά DIN 1626 και 2458), είτε με ελικοειδή ραφή (σχετικά AWWA C 201). Κάθε σωλήνας θα έχει μήκος 6 12μ ανεξάρτητα αν είναι ευθείας, ή ελικοειδούς ραφής και θα αποτελείται από ένα και μοναδικό χαλβδοέλασμα. Τα πάχη των χαλβδοελασμάτων θα είναι αυτά του παραπάνω πίνακα. Η λοξότμηση των άκρων των ελασμάτων θα είναι απόλυτα κατάλληλη για ηλεκτρική συγκόλληση, θα γίνει δε σύμφωνα με την προδιαγραφή AWWA C 206. Ο Ανάδοχος είναι υποχρεωμένος, μέσα σε δέκα (10) ημέρες από την υπογραφή της Σύμβασης του έργου, να υποβάλλει στην Επιβλέπουσα Υπηρεσία λεπτομερή έκθεση, συνοδευόμενη από τα απαραίτητα στοιχεία, στην οποία θα περιγράφεται λεπτομερώς ο τρόπος κατασκευής των σωλήνων. Σημαντικό στοιχείο θα αποτελεί τι γεγονός της λειτουργίας του εργοστασίου κατασκευής των χαλυβδοσωλήνων σύμφωνα με τους κανόνες Πιστοποιητικού Διασφάλισης Ποιότητας κατά ISO Στην έκθεση αυτή θα επισυναφθούν σε μετάφραση τα αποσπάσματα των Τεχνικών Προδιαγραφών που πάρθηκαν υπόψη. Ο εργοδότης είναι υποχρεωμένος μέσα σε δέκα (10) ήμερες από την υποβολή της πιο πάνω έκθεσης να κοινοποιήσει στον Ανάδοχο τις απόψεις του, είτε εγκρίνοντας την, είτε υποδεικνύοντας τροποποιήσεις, είτε και απορρίπτοντάς την. Στις δύο τελευταίες περιπτώσεις η σχετική απόφαση του Εργοδότη θα συνοδεύεται από έκθεση στην οποία θα εξηγούνται σαφώς οι λόγοι των τροποποιήσεων που υποδεικνύονται, ή της ολικής απόρριψης της έκθεσης του Ανάδοχου. Εφόσον η κοινοποίηση της απόφασης του εργοδότη δεν γίνει μέσα στην παραπάνω οριζόμενη προθεσμία, η προθεσμία θεωρείται παρατεινόμενη χωρίς άλλη διατύπωση, κατά διάστημα ίσο με την καθυστέρηση. Η έγκριση της έκθεσης του Αναδόχου δεν προδικάζει την παραλαβή των σωλήνων. Άρθρο Χ.6 Κατασκευή σωλήνων και ειδικών τεμαχιών 6.1 Κατασκευή σωλήνων Οι παρακάτω όροι κατασκευής και επεξεργασίας στο εργοστάσιο είναι γενικής ισχύος. Οι απαραίτητες μηχανολογικές επεξεργασίες των ελασμάτων θα πρέπει να γίνουν με απόλυτα κατάλληλες εργαλειομηχανές, μέσα και μεθόδους σύμφωνα με τους πιο πρόσφατους κανόνες της τέχνης. Η αρχική κοπή των ελασμάτων, αν γίνει με αυτόματο κοπτήρα φλόγας οξυγόνου (Flame cutting), πρέπει να εκτελεστεί με προσοχή ώστε να αποφευχθεί η υπερθέρμανση του υλικού. Σε περίπτωση κοπής με φλόγα όλες οι ακμές θα ελεχθούν πριν από κάθε ηλεκτροσυγκόλληση. Η κύρτωση των χειλέων των ελασμάτων θα γίνει σε καμπτικά μηχανήματα κατά την γενέτειρα για την επίτευξη της ακριβούς επιθυμητής ακτίνας καμπυλότητας στα άκρα. Κατά την φάση αυτή της επεξεργασίας δεν είναι επιτρεπτή καμία σφυρηλάτηση.

17 Η κάμψη και η κυλίνδρωση των ελασμάτων θα γίνει με συνεχή κυλίνδρωση σε καμπτικά μηχανήματα, με γενέτειρα ίδη με το πλάτος του ελάσματος που θα κυλινδρωθεί. Η διατήρηση του κυλίνδρου στην διάρκεια της ηλεκτροσυγκόλλησης στις ακριβείς γεωμετρικές διαστάσεις πρέπει να εξασφαλιστεί με κατάλληλα μηχανικά μέσα, όπως σφικτήρες ράβδους ευθυγράμμισης, συστήματα τροχίσκων κτλ, ή με προσωρινές ηλεκτροσυγκολλήσεις (πονταρίσματα Tack Welding),υπό τον όρο ότι το πάχος του πονταρίσματος θα επιτρέψει την πλήρη τήξη και συγχώνευση του κατά την ηλεκτροσυγκόλληση του. Οι διαμορφώσεις των επιφανειών συγκόλλησης των σωλήνων θα γίνουν στο εργοστάσιο, μετά την τελειωτική διαμόρφωση και συγκόλληση, για την αποφυγή δευτερογενών παραμορφώσεων. Οι επιτρεπόμενες ανοχές για τους σωλήνες που κατασκευάζονται στο εργοστάσιο καθορίζονται από την προδιαγραφή AWWA C Κατασκευή ειδικών τεμαχίων Τα ειδικά τεμάχια των χαλυβδοσωλήνων, δηλαδή καμπύλες, ταυ, συστολές κλπ, θα κατασκευαστούν όπως και οι χαλυβδοσωλήνες και σύμφωνα και σύμφωνα με την παράγραφο 2.5 της προδιαγραφής AWWA C 201, την προδιαγραφή AWWA C 208, και τις οδηγίες του WELDING MANUAL. Οι ωτίδες των ειδικών τεμαχίων θα κατασκευαστούν από χάλυβα St37-2 και ότι αφόρα τα πάχη και την διατήρηση τους θα είναι σύμφωνοι προς το DIN 2533, ώστε να συμπίπτουν με τις ωτίδες των αντίστοιχων δικλείδων ελέγχου της ίδιας διαμέτρου που θα χρησιμοποιηθούν με τους σωλήνες αυτούς (διαστάσεις και διάτρηση ωτίδων δικλείδων κατά DIN 2533). Οι κοχλίες και περικόχλια θα είναι κατασκευασμένα από χάλυβα σε θερμό γαλβάνισμα, σύμφωνα με το DIN Άρθρο Χ.7 Προστατευτική επένδυση Η προστατευτική εξωτερική και εσωτερική επένδυση των χαλυβδοσωλήνων θα γίνει σύμφωνα με την προδιαγραφή DIN 30670, AWWA C 210. Συνοπτικά οι εργασίες είναι οι ακόλουθες: Εξωτερικά: η επικάλυψη (coating) των χαλυβδοσωλήνων γίνεται με πολυαιθυλένιο τριών στρώσεων DIN μια στρώση βάσης (primer) από θεμοσυγκολλητή εποξειδική σκόνη πάχους 60μm τουλάχιστον. - μια στρώση υλικού συγκόλλησης (adhesire coat) ελαχίστου πάχους 250μm. - μια εξωτερική στρώση εκβαλλόμενο (extruded) πολυαιθυλένιου.

18 Συνολικό ελάχιστο πάχος εξωτερικής επένδυσης ως η προδιαγραφή DIN N-η Άρθρο Χ.8 Από κάθε μερίδα χαλυβδοσωλήνα χωρίς ραφή θα επιλέγονται τουλάχιστον τρεις για κόψιμο ισάριθμων δοκιμίων για εργαστηριακό έλεγχο εσωτερικής υδραυλικής πίεσης και για τους σωλήνες με ραφή, ευθύγραμμη ελικοειδή, έξι σωλήνες τουλάχιστον από κάθε μερίδα, εφόσον από τις εφαρμοζόμενες προδιαγραφές δεν προβλέπεται μεγαλύτερος αριθμός δοκιμίων. Άρθρο Χ.9 Ο ανάδοχος οφείλει μέσα σε δέκα (10) ημέρες από την δειγματοληψία να κάνει τις απαραίτητες ενέργειες για την επεξεργασία των δοκιμίων και την παράδοση τους στο εργαστήριο επί αποδείξει, για την διενέργεια του ελέγχου. Τα δοκίμια που παραδίνονται στο εργαστήριο θα έχουν την μορφή και τις διαστάσεις, που κάθε φορά ορίζονται από τις σχετικές προδιαγραφές. Άρθρο Χ.10 Στην περίπτωση που το πιστοποιητικό του εργαστηρίου που έγινε ο έλεγχος αναφέρει ότι ένα, ή περισσότερα δοκίμια μιας μερίδας σωλήνων δεν ικανοποιούν τους όρους των προδιαγραφών που ισχύουν κατά περίπτωση, γίνεται δεύτερος ποιοτικός έλεγχος των σωλήνων αυτής της μερίδας, με την ίδια διαδικασία, αλλά σε διπλάσιο από τον αρχικό αριθμό δοκιμίων και οι κάθε είδους δαπάνες του βαρύνουν επίσης τον Ανάδοχο. Αν κατά τον δεύτερο έλεγχο αστοχήσει έστω και ένα μόνο δοκίμιο, τότε ολόκληρη η αντίστοιχη μερίδα απορρίπτεται οριστικά. Μερίδα θεωρείται η ποσότητα που αποτελείται από μμ.

19 Άρθρο Χ.11 Ο έλεγχος του εργαστηρίου που ορίστηκε και η έκδοση του σχετικού πιστοποιητικού πρέπει να γίνει, σε κάθε περίπτωση, το αργότερο μέσα σε τριάντα (30) ημέρες από την ημέρα παράδοσης των έτοιμων δοκιμίων στο εργαστήριο. Άρθρο Χ.12 Αν το πιστοποιητικό του ποιοτικού ελέγχου των σωλήνων δεν εκδοθεί μέσα στην παραπάνω προθεσμία των τριάντα (30) ημερών, η μερίδα των σωλήνων απ όπου προέρχονται τα δοκίμια αυτά, θεωρείται ότι δεν παραλήφθηκε οριστικά και ότι δεν ικανοποιεί τους όρους της σύμβασης. Άρθρο Χ.13 Σε περίπτωση οριστικής απόρριψης κάποιας μερίδας σωλήνων, ο Ανάδοχος οφείλει να τους αντικαταστήσει μέσα σε προθεσμία τριάντα (30) ημερών. Η προθεσμία αυτή αρχίζει από την απόδειξη κοινοποίηση στον Ανάδοχο του πρακτικού του Εργαστηρίου, που έκανε τον έλεγχο. Άρθρο Χ.14 Όλες οι δαπάνες του ελέγχου και ειδικότερα η αξία των σωλήνων απ όπου θα παρθούν τα δοκίμια, η δαπάνη κατεργασίας τους για τον έλεγχο, η μεταφορά τους, η δαπάνη εξαρτημάτων, τα δικαιώματα του εργαστηρίου και άλλα παρόμοια έξοδα βαρύνουν αποκλειστικά τον Ανάδοχο. Άρθρο Χ.15 Η αμοιβή των εργαστηρίων θα καταβληθεί απευθείας από τον Ανάδοχο, ο οποίος θα προσκόμιση σχετική βεβαίωση πριν από την εκκαθάριση του τελικού λογαριασμού και την επιστροφή της εγγυητικής επιστολής καλής εκτέλεσης της σύμβασης. Άρθρο Χ.16 Ο Εργοδότης έχει δικαίωμα να κάνει και άλλες δοκιμές στο ίδιο, ή άλλο εργαστήριο, μέχρι και διπλάσιες απ όσες προβλέπονται πιο πάνω, υποχρεωτικές και αυτές για τον Ανάδοχο, που όμως βαρύνεται μόνο με την αξία των δοκιμίων και της δαπάνης φόρτωσης, μεταφοράς και παράδοσης τους στο εργαστήριο, ενώ η αμοιβή του τελευταίου βαρύνει τον αγοραστή. Ο Εργοδότης μπορεί να πάρει δοκίμια απευθείας και από το Εργοστάσιο κατασκευής, από ποσότητα που προορίζεται για αυτόν και μέσα στον ολικό αριθμό που ορίζεται στα προηγούμενα άρθρα.

20 Άρθρο Χ.17 Σωλήνες ξένης προέλευσης πρέπει επιπλέον να υποστούν ποιοτικό έλεγχο και στην χώρα κατασκευής τους. Ο έλεγχος αυτός θα γίνει από κάποιο από τα αναγνωρισμένα Διεθνή Γραφεία Ελέγχου, που θα οριστεί από τον Εργοδότη και θα πραγματοποιηθεί σύμφωνα με τις προδιαγραφές που κατά περίπτωση εφαρμόζονται. Το γραφείο ελέγχου θα εφαρμόσει τις προδιαγραφές που ισχύουν κατά περίπτωση και αυτό θα το αναφέρει ρητά στα πιστοποιητικά ελέγχου που θα εκδώσει. Επίσης το γραφείο οφείλει να βάζει την ανεξίτηλη σφραγίδα του στους σωλήνες που παραλαμβάνει. Η αμοιβή του γραφείου, όπως και τα κάθε είδους έξοδα του ελέγχου αυτού, βαρύνουν τον Ανάδοχο. Άρθρο Χ.18 Έλεγχοι, Δοκιμασία υλικών, σωλήνων και έτοιμων αγωγών. Όλα τα υλικά που θα χρησιμοποιηθούν πρέπει να υποστούν συνέχεις ενδιάμεσους ελέγχους και δοκιμασίες σε όλες τις φάσεις της παραγωγής και κατασκευής χωρίς να απαλλάσσεται ο Ανάδοχο από την ευθύνη για την προμήθεια ή ην εκτέλεση εργασίας που δεν είναι σύμφωνη με τις προδιαγραφές που πρέπει να εφαρμοστούν. Τα δικαιώματα του Ελέγχου καθώς και η έκταση και το είδος των Ελέγχων ποιότητας υλικών και μέσων παραγωγής και επεξεργασίας θα είναι όπως παραπάνω καθορίζονται. Άρθρο Χ.18 Έλεγχοι Ηλεκτροσυγκολλήσεων Ισχύουσες Προδιαγραφές Από τις προδιαγραφές που αναφέρθηκαν αναλυτικά παραπάνω ισχύουν ειδικότερα για τις ηλεκτροσυγκολλήσεις οι παρακάτω: AWWA C 201 AWWA C 206 BUREAU OF RECLAMATION welding Manual Ποιότητα ηλεκτροδίων Τα ηλεκτρόδια που θα χρησιμοποιηθούν θα είναι απόλυτα κατάλληλα για τον σκοπό που προορίζονται και σύμφωνα με τις παραπάνω προδιαγραφές. Για τον σκοπό αυτόν ο Ανάδοχος οφείλει να γνωστοποιήσει εγγράφως στην Υπηρεσία την ποιότητα, το εργοστάσιο προέλευσης και όλα τα χαρακτηριστικά των ηλεκτροδίων που θα χρησιμοποιηθούν, έτσι ώστε να προκύπτει η σύμπτωση τους με τις προδιαγραφές.

21 Η ηλεκτροσυγκόλληση θα γίνει στον αναγκαίο κάθε φορά βαθμό στρώσεων, ανάλογα με το πάχος του ελάσματος και την μορφή του αρμού, κατά τις οδηγίες Welding Manual, ώστε να εξασφαλίζεται άρτια κατασκευή του αρμού και να αποφεύγεται η υπερθέρμανση των ελασμάτων. Το βάρος των ηλεκτροδίων που θα καταναλωθεί πρέπει να ανταποκρίνεται στα στοιχεία που δίνονται για κάθε τύπο αρμού Welding Manual. Ικανότητα ηλεκτροσυγκολλητών Πριν να αρχίσουν επιτόπου των έργων οι συγκολλήσεις των τμημάτων του αγωγού, θα γίνει έλεγχος της ικανότητας των ηλεκτροσυγκολλητών και των μέσων που θα εκτελεστεί σύμφωνα με την προδιαγραφή AWWA C 201 (παράγραφος 3.5 Rekyirement for welding operations). Ραδιογραφικός έλεγχος Κατά την διάρκεια των εργασιών εγκατάστασης και συγκόλλησης θα εκτελείται ραδιογραφικός έλεγχος της ποιότητας των ηλεκτροσυγκολλήσεων με φορητή ραδιαγραφική συσκευή. Η έκταση και η συχνότητα του πιο πάνω ελέγχου καθορίζεται κάθε φορά κατά απόλυτη κρίση της Υπηρεσίας. Έλεγχος με υπερήχους Προ της δοκιμασίας σε εσωτερική υδραυλική πίεση στο εργοστάσιο κατασκευής, κάθε σωλήνας θα υποστεί υπερηχητικό έλεγχο ραφών δια αυτομάτου συσκευής (ULTRA SONIK TESTING). Η επίβλεψη δικαιούται να ζητήσει και ραδιογραφικό έλεγχο, σε ποσοστό μέχρι 10%. Ο έλεγχος για υπερήχους στο εργοτάξιο θα εκτελείται σύμφωνα με το πρότυπο BS \86, μέσω ειδικευμένων γραφείων, για παρόμοιους ελέγχους σε παρόμοια έργα του εξωτερικού ή του εσωτερικού και αφού η Υπηρεσία αποδεχτεί το προτεινόμενο γραφείο. Ο ανάδοχος θα αναθέσει την φροντίδα και όλες τις δαπάνες για την διενέργεια ελέγχου για φορητή συσκευή υπερήχων, και σε όλες τις επιτόπου ηλεκτροσυγκολλήσεις και σε ποσοστό μέχρι 100% του συνολικού μήκους ραφών εργοταξίου κατά την κρίση της Υπηρεσίας. Τα αποτελέσματα του ραδιογραφικού ελέγχου αναιρούν τυχόν αντίθετα αποτελέσματα των ελέγχων με υπερήχους. Δοκιμασία έτοιμων αγωγών Οι υδραυλικές δοκιμές του αγωγού θα γίνουν γενικά σύμφωνα με το DIN 4279 και τις οδηγίες της Επιβλέπουσας Υπηρεσίας. Οι δοκιμές αυτές έχουν σκοπό την εξακρίβωση της στεγανότητας και αντοχής του αγωγού σε εσωτερική υδραυλική πίεση και αποτελούνται από: - την προ δοκιμή και κυρίως δοκιμή, - την δοκιμή μεγάλων τμημάτων και

22 - την γενική δοκιμή ολόκληρου του δικτύου. Σε όλη την διάρκεια των δοκιμών, το ανοικτό τμήμα του ορύγματος του δοκιμαζόμενου τμήματος πρέπει να παραμένει σε ξερή κατάσταση για τον εντοπισμό τυχόν διαρροών. Προ δοκιμή και κυρίως δοκιμή Πριν από την δοκιμή τα τμήματα των σωλήνων μεταξύ των αρμών, όπου έγιναν και οι επιτόπου ηλεκτροσυγκολλήσεις, θα καλυφθούν με υλικό επανεπίχωσης σε τρόπο ώστε να αποφθεχθούν μετατοπίσεις του σωλήνα. Ο αγωγός που δοκιμάζεται θα γεμίσει με νερό κατά το δυνατό καθαρό. Η αντλία κατάθλιψης πρέπει να τοποθετηθεί σε τέτοια θέση ώστε να μην υφίσταται κίνδυνο ατυχήματος. Απαραίτητο είναι το γέμισμα του αγωγού να γίνεται από το χαμηλότερο σημείο έτσι ώστε η αερεξαγωγή να γίνεται από τα υψηλότερα σημεία. Ο αέρας που βρίσκεται μέσα στους αγωγούς βγαίνει από τους αερεξαγωγούς, αν έχουν τοποθετηθεί τέτοιες συσκευές, αλλιώς, στις θέσεις πρόβλεψης των αερεξαγωγών βαλβίδων και όπου αλλού απαιτείται, θα τοποθετηθούν στρόφιγγες και με προσεκτικούς χειρισμούς θα αφαιρεθεί ο αέρας που βρίσκεται μέσα στους αγωγούς. Για το γέμισμα του αγωγού συνιστώνται οι αναγραφόμενες ταχύτητες πλήρωσης (λ/δλ) του πιο κάτω πίνακα: Διάμετρος D (χστ) Ταχύτητα Γεμίσματο ς (λ/δλ) <100 <200 <400 <600 <800 <1000 <1200 1,00 1,50 4,00 12,0 22,00 35,00 40,00 Κατά τη δοκιμασία θα χρησιμοποιηθούν ελεγμένης ακρίβειας μανόμετρα, των οποίων η ακρίβεια ανάγνωσης θα είναι 0,1 ατμ. Η κλίμακα των μανομέτρων πρέπει να καλύπτει πλήρως την κλίμακα δοκιμής. Το μανόμετρο θα τοποθετείται κοντά στην αντλία κατάθλιψης. Για λόγους ασφάλειας απαγορεύεται κατά τη διάρκεια της δοκιμασίας οποιαδήποτε εργασία μέσα στο όρυγμα. Μετά το γέμισμα του σωλήνα πρέπει να πραγματοποιηθεί εκκένωση του αέρα και να δοκιμασθεί επί 12 ώρες σε πίεση 10 ατμ. Αν κατά τη διάρκεια της πιο πάνω δοκιμής παρουσιασθούν μετακινήσεις μεμονωμένων τμημάτων ή μη στεγανά σημεία, αυξάνεται η πίεση ώστε να καταστεί ευκολότερη η αναγνώριση του σφάλματος. Αν κατά την προδοκιμή δεν διαπιστωθούν μετακινήσεις μεμονωμένων τεμαχίων ή μη στεγανά σημεία στον αγωγό, μπορεί στη συνέχεια να πραγματοποιηθεί ή κυρίως δοκιμή, με πίεση ίση προς 2Ρο η μέγιστη στατική πίεση κανονικής λειτουργίας. Η χρονική διάρκεια της δοκιμής εξαρτάται από τη διάμετρο του σωλήνα και το μήκος του δοκιμαζόμενου τμήματος. Η ελάχιστη διάρκεια καθορίζεται στον παρακάτω πίνακα.

23 Διάμετρος Δοκιμαζόμενο Διάρκεια Φxστ Τμήμα δοκιμής L (μ) (ώρες) έως Φ400 L<50 1 L>50 6 Φ400 έως Φ700 L>50 12 Πάνω από Φ700 L>50 24 Σε περίπτωση που κατά την κυρίως δοκιμασία παρατηρηθούν σημεία όχι απολύτως στεγανά, διαφυγές σταγόνων ή κανονική διαρροή, η δοκιμασία πρέπει να διακοπεί και να εκκενωθεί η σωλήνωση αργά και έως εκείνο το σημείο ώστε να απομακρυνθεί το νερό από τις θέσεις που παρουσιάζουν διαφυγές. Η επανάληψη της δοκιμασίας θα γίνει μόνο αφού αποκατασταθούν εντελώς τα ελαττωματικά σημεία. Δοκιμή μεγάλων τμημάτων Μετά την πλήρη κατασκευή ενός τομέα του υδραγωγείου που περιλαμβάνει σωληνώσεις μήκους 5 έως 10 χλμ. Ακόμη και αν μεταξύ αυτών περιλαμβάνονται και σωληνώσεις από άλλο υλικό και την επιτυχή τμηματική δοκιμασία σύμφωνα με την προηγούμενη παράγραφο, θα γίνεται συμπληρωματική δοκιμασία σ ολόκληρο τον τομέα επί δύο ώρες και με ελάχιστη πίεση (Ρο+5) ατμ, όπου Ρο είναι η μέγιστη στατική πίεση κανονικής λειτουργίας που υπολογίζεται από την ανώτατη στάθμη του εκάστοτε φρεατίου πιεζόθραυσης. Κατά τη δοκιμή αυτή θα γίνει έλεγχος των συνδέσμων των μεταξύ των χωριστά δοκιμασμένων τμημάτων. Εννοείται ότι οι θέσεις αυτές σύνδεσης θα έχουν αφεθεί ακάλυπτες μέχρι την αποπεράτωση της συμπληρωματικής αυτής δοκιμασίας Γενική δοκιμή Τελικά, πρέπει να γίνει γενική δοκιμασία σ ολόκληρο το δίκτυο των σωληνώσεων και με συνθήκες κανονικής λειτουργίας. Εννοείται και πάλι οι θέσεις σύνδεσης των δοκιμασμένων μεγάλων τμημάτων σωληνώσεων θα παραμείνουν ακάλυπτες μέχρι την αποπεράτωση της γενικής δοκιμασίας. Πρωτόκολλο δοκιμασιών Για τις δοκιμασίες θα καταρτισθούν πρωτόκολλα που θα υπογραφούν από τον Επιβλέποντα μηχανικό και τον ανάδοχο. Ελαττώματα που διαπιστώνονται κατά τις δοκιμασίες επανορθώνονται αμέσως από τον Ανάδοχο χωρίς πρόσθετη αποζημίωση. Σ αυτήν την περίπτωση ο Επιβλέπων μηχανικός ορίζει την ημερομηνία της νέας δοκιμασίας του ίδιου τμήματος της σωλήνωσης. Άρθρο Χ.19 Επιμέτρηση και πληρωμή.

24 Η επιμέτρηση θα γίνει ανά χιλόγραμμο χαλυβδοελάσματος (kg) με βάση την ονομαστική διάμετρο και το πάχος ελάσματος του σωλήνα, με ειδικό βάρος 7,85 gr/cm3, χωρίς συνυπολογισμό του βάρους της μόνωσης Η πληρωμή των σωλήνων θα γίνει με την αντίστοιχη συμβατική τιμή μονάδας κάθε χιλιογράμμου χαλυβδοελάσματος, η οποία τιμή αποτελεί πλήρη αποζημίωση για την παροχή όλων των απαιτούμενων μέσων για την πλήρη και έντεχνη ολοκλήρωση της εργασίας. Ειδικότερα η πληρωμή καλύπτει: 1. Προμήθεια και μεταφορά σωλήνων ως τη θέση αποθήκευσης. 2. Προσέγγιση των σωλήνων στο σκάμμα, καταβίβαση, τοποθέτηση, ευθυγράμμιση. 3. Τομή των σωλήνων. 4. Σύνδεση των σωλήνων με ηλεκτροσυγκόλληση. 5. Μόνωση των τμημάτων σύνδεσης, ειδικών τεμαχίων, εξαρμόσεων, βανών κλπ. 6. Απαιτούμενες δοκιμές στεγανότητας και υλικού. 7. Υλικά, εργασία κατασκευής, προμήθειας, συγκόλλησης συνδέσεων κλπ ειδικών τεμαχίων.

25 Δ. ΣΩΛΗΝΕΣ ΕΛΑΤΟΥ ΧΥΤΟΣΙΔΗΡΟΥ (DUCTILE IRON) ΓΙΑ ΠΟΣΙΜΟ ΝΕΡΟ 1.1 ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΙΩΝ Η παρούσα τεχνική προδιαγραφή περιλαμβάνει τις απαιτήσεις για τα υλικά κατασκευής και τις διαδικασίες τοποθέτησης/ συναρμολόγησης για την κατασκευή δικτύων ύδρευσης από σωλήνες ελατού χυτοσιδήρου (ductile iron). Ο ελατός χυτοσίδηρος παράγεται με την προσθήκη μικρών ποσοτήτων μαγνησίου στο τήγμα του χυτοσιδήρου. Με τον τρόπο αυτό οι δομές φυλλοειδούς γραφίτη (flaky) στον μεταλλικό ιστό μεταβάλλονται σε σφαιροειδείς, με αποτέλεσμα την σημαντική μείωση της ψαθυρότητας (brittleness), που αποτελεί το βασικό χαρακτηριστικό του κοινού φαιού χυτοσιδήρου (grey cast iron) και την εξασφάλιση υψηλής αντοχής και ολκιμότητας (ductility). Οι σωλήνες θα φέρουν εσωτερική προστασία από φυγοκεντρικά εφαρμοζόμενη τσιμεντοκονία, εξωτερική προστασία και θα παραδίδονται με συνδέσμους τύπου καμπάνας ή με ωτίδες (φλάντζες) ή αυτοαγκυρούμενους συνδέσμους. 1.2 ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΝΣΩΜΑΤΟΥΜΕΝΩΝ ΥΛΙΚΩΝ ΙΣΧΥΟΝΤΑ ΠΡΟΤΥΠΑ Τα ακόλουθα πρότυπα ισχύουν στην τελευταία έκδοση τους. EN 545 Ductile iron pipes, fittings, accessories and their joints for water pipelines - Requirements and test methods -- Σωλήνες, εξαρτήματα και ειδικά τεμάχια από ελατό χυτοσίδηρο για δίκτυα ύδρευσης. Απαιτήσεις και μέθοδοι δοκιμών. ISO 2531 ISO EN EN EN681-1 EN 805 Ductile iron pipes, fittings, accessories and their joints for water or gas applications -- Σωλήνες, ειδικά τεμάχια και εξαρτήματα σωλήνων ελατού χυτοσιδήρου για δίκτυα νερού ή αερίων. Ductile iron pipes - External zinc-based coating - Part 1: Metallic zinc with finishing layer -- Σωλήνες ελατού χυτοσιδήρου. Εξωτερική επίστρωση ψευδαργύρου. Cement - Μέρος 1: Composition, specifications and conformity criteria for common cements Ductile iron pipes, fittings and accessories Epoxy coating (heavy duty) of ductile iron fittings and accessories Requirements and test methods Eiastomeric seals Material requirements for pipe joint seals used in water and drainage applications Μέρος 1: Vulcanized rubber Water supply Requirements for systems and components outside buildings ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΩΛΗΝΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ Τα τυπικά μηχανικά χαρακτηριστικά και οι ιδιότητες του ελατού χυτοσιδήρου έχουν ως εξής: Ιδιότητα Συμβολισμός Μονάδα Σωλήνες Ειδικά τεμάχια Εφελκυστική αντοχή Rm MP a Τάση διαρροής Rp0.2 MP a Επιμήκυνση σε θραύση A % 10 5 Σκληρότητα κατά Brinel HB

26 Ιδιότητα Συμβολισμός Μονάδα Σωλήνες Ειδικά τεμάχια Μέτρο ελαστικότητας E MP a Λόγος Poisson P - 0,28 Συντελεστής θερμικής cm/ o C 11,5x10-6 διαστολής Οι σωλήνες και τα ειδικά τεμάχια θα φέρουν επισήμανση, σύμφωνα με τις απαιτήσεις των προτύπων ΕΝ 545, με τα στοιχεία του κατασκευαστή, την ονομαστική διάμετρο (DN), την κλάση του σωλήνα C, το έτος κατασκευής, τον συμβολισμό του ελατού χυτοσιδήρου (GS) και το πρότυπο βάσει του οποίου κατασκευάσθηκε ο σωλήνας (π.χ. ΕΝ 545:20.. τελευταία έκδοση). Οι σωλήνες, τα ειδικά τεμάχια και οι στεγανωτικοί δακτύλιοι θα προέρχονται από παραγωγική διαδικασία κατάλληλα πιστοποιημένη (ΕΝ ISΟ). Το παραλαμβανόμενο υλικό θα συνοδεύεται από πιστοποιητικά αναγνωρισμένων εργαστηρίων από τα οποία θα προκύπτει η συμμόρφωση με τις απαιτήσεις των προαναφερθέντων προτύπων. Η κλάση των σωλήνων για τα δίκτυα υπό πίεση θα είναι κατά ΕΝ 545 και σύμφωνα με τον πίνακα 16 (C25, C30, C40, κλπ) και 17. Αντίστοιχα θα είναι και η κλάση των ειδικών τεμαχίων (καμπύλες, ταυ κ.λπ.). Ο Ανάδοχος θα υποβάλλει στην Υπηρεσία προς έγκριση πλήρη τεχνικά στοιχεία των σωλήνων, συνδέσμων και ειδικών τεμαχίων καθώς και τα πιστοιητικά τους που προτίθεται να χρησιμοποιήσει στο έργο (υλικό κατασκευής, συστήματα προστασίας, διατάξεις σύνδεσης κ.λπ.) ΕΠΕΝΔΥΣΕΙΣ ΠΡΟΣΤΑΣΙΑΣ Εσωτερική επένδυση Η εσωτερική επένδυση θα συνιστάται από ομοιογενές στρώμα τσιμεντοκονίας εφαρμοζόμενης εργοστασιακά με φυγοκεντρικές μεθόδους. Το ονομαστικό πάχος της επένδυσης καθορίζεται (με βάση τα ανωτέρω πρότυπα) ως εξής: Ονομαστική διάμετρος (mm) ΣΩΛΗΝΕΣ ΥΔΡΕΥΣΗΣ (ΕΝ 545) Ονομαστικό πάχος επένδυσης (mm) D40- D300 3,0 D300- D600 5,0 D700- D1200 6,0 D1400- D2000 9,0 Η επένδυση με τσιμεντοκονία δεν επεκτείνεται στους κώδωνες ή το εσωτερικό των φλαντζών σύνδεσης. Οι περιοχές αυτές του σωλήνα θα προστατεύονται με εποξειδική βαφή πάχους τουλάχιστον 150 μm σύμφωνα με το ΕΝ Η επιφάνεια της επένδυσης θα είναι ομοιόμορφη και λεία, αλλά σύμφωνα με τα πρότυπα ΕΝ 545 γίνονται αποδεκτές σποραδικές διαμήκεις και εγκάρσιες ρηγματώσεις εύρους από 0,6 έως 1,00 mm (κλιμακώνεται ανάλογα με την διάμετρο). Οι ρηγματώσεις αυτές οφείλονται στην συστολή ξήρανσης της κονίας και εφ όσον δεν υπερβαίνουν τα ανωτέρω όρια, δεν επηρεάζουν την σταθερότητα της επένδυσης και κλείνουν κατά την έκθεση της επένδυσης στο νερό. Τυχόν φθορές της εσωτερικής επένδυσης ή τοπικές ρηγματώσεις πέραν των ορίων που γίνονται αποδεκτά σύμφωνα με τα πρότυπα μπορούν να αποκαθίστανται με εποξειδικό κονίαμα, υπό την προϋπόθεση ότι οι επιφάνειες των ατελειών δεν θα επεκτείνονται σε επιφάνεια μεγαλύτερη του ενός τεταρτοκύκλιου της επένδυσης. Εκτενέστερες φθορές καθιστούν το τεμάχιο ακατάλληλο προς εγκατάσταση. H εσωτερική επένδυση τσιμεντοκονιάματος των σωλήνων από ελατό χυτοσίδηρο πρέπει να συμμορφώνεται με τις ακόλουθες απαιτήσεις.

27 - Η επένδυση τσιμεντοκονιάματος των σωλήνων από ελατό χυτοσίδηρο πρέπει να αποτελεί ένα πυκνό, ομοιογενές στρώμα που καλύπτει το σύνολο της εσωτερικής επιφάνειας του κυλίνδρου του σωλήνα. - Πριν την εφαρμογή της επένδυσης, η μεταλλική επιφάνεια πρέπει να είναι απαλλαγμένη από χαλαρά υλικά, λάδια ή γράσα. - Το μείγμα του τσιμεντοκονιάματος πρέπει να αποτελείται από τσιμέντο, άμμο και νερό. Αν χρησιμοποιηθούν προσμίξεις, αυτές πρέπει να συμμορφώνονται με την παράγραφο και πρέπει να δηλωθούν. Η αναλογία της μάζας της άμμου προς τη μάζα του τσιμέντου δεν πρέπει να υπερβαίνει το 3,5. Κατά τη φάση της ανάμειξης, η αναλογία της συνολικής μάζας του νερού προς το τσιμέντο εξαρτάται από τη διαδικασία κατασκευής και πρέπει να καθορίζεται έτσι ώστε η επένδυση να είναι σύμφωνη με τις παραγράφους και του ΕΝ Το τσιμέντο πρέπει να είναι ένα από αυτά που παρατίθενται σύμφωνα με το EN Το νερό που χρησιμοποιείται στο μείγμα του κονιάματος πρέπει να θεωρείται ότι συμμορφώνεται με την Οδηγία Πόσιμου Νερού 98/83/ΕΚ. Για τη μεταφορά μη επεξεργασμένου νερού μπορεί να χρησιμοποιηθεί τσιμέντο με υψηλή περιεκτικότητα σε αλουμίνα, που υπόκειται σε εθνικούς κανονισμούς, ή για ειδικές εφαρμογές. - Μετά την εφαρμογή της νωπής επένδυσης, πρέπει να εφαρμοστεί ελεγχόμενη σκλήρυνση ώστε να παρασχεθεί επαρκής ενυδάτωση στο τσιμέντο. - Η σκληρυμένη επένδυση πρέπει να συμμορφώνεται με τις παραγράφους 4.1.4, και Αντοχή τσιμεντοκονίας Όταν μετρηθεί σύμφωνα με την παράγραφο 7.1, η αντοχή του τσιμεντοκονιάματος στη συμπίεση μετά από 28 ημέρες σε συνθήκες σκλήρυνσης δεν πρέπει να είναι μικρότερη από 50 MPa. Όλα τα παραπάνω θα πιστοποιούνται από ανεξάρτητο φορέα πιστοποίησης Εξωτερική επένδυση Η εξωτερική επικάλυψη των φυγοκεντρικά χυτών σωλήνων από ελατό χυτοσίδηρο θα περιλαμβάνει ένα στρώμα κράματος αλουμινίου και μεταλλικού ψευδαργύρου καλυμμένο με μία τελική επίστρωση από βαφή χρώματος μπλε για τα δίκτυα ύδρευσης. Πριν από την εφαρμογή του κράματος αλουμινίου και ψευδαργύρου, η επιφάνεια του σωλήνα θα είναι στεγνή και απαλλαγμένη από σκουριά ή από ξένη ύλη όπως λάδι ή γράσο. Χαρακτηριστικά επικάλυψης Η επικάλυψη του κράματος αλουμινίου-μεταλλικού ψευδαργύρου θα καλύπτει την εξωτερική επιφάνεια του σωλήνα και διαμορφώνει ένα πυκνό συνεχές και ομοιόμορφο στρώμα. Είναι απαλλαγμένο από ατέλειες όπως εμφανή μπαλώματα ή έλλειψη συνάφειας. Η εφαρμογή του κράματος αλουμινίου-ψευδαργύρου θα πραγματοποιείτε με την μέθοδο του ηλεκτρικού τόξου (Electric Arc) και όχι δια ψεκασμού. Η μέση ποσότητα μάζας του κράματος αλουμινίου-ψευδαργύρου ανά μονάδα επιφάνειας δεν θα είναι μικρότερη από 400γρ/μ 2. Η αναλογία του κράματος αλουμινίου-ψευδαργύρου θα είναι: - Αλουμίνιο 15% - Ψευδάργυρος 85%

28 Στρώση τελειώματος Θα καλύπτει ομοιόμορφα όλη την επιφάνεια του στρώματος κράματος αλουμινίου μεταλλικού ψευδαργύρου και είναι απαλλαγμένη από ελαττώματα όπως εμφανή μπαλώματα ή έλλειψη συνάφειας. Το μέσο πάχος της στρώσης τελειώματος, δεν θα είναι μικρότερο από 100μm. Η στρώση τελειώματος θα είναι βαφή κατά ΕΝ Είδη συνδέσμων και διασύνδεση Γενικά Το υλικο των ελαστικών παρεμβυσμάτων θα είναι EPDM και θα είναι σύμφωνα με τις απαιτήσεις του ΕΝ Εύκαμπτοι σύνδεσμοι Οι σωλήνες με εύκαμπτους συνδέσμους θα είναι σύμφωνα με τις εξωτερικές διαμέτρους του ευθέως άκρου DE και τις ανοχές τους. Αυτό προσφέρει τη δυνατότητα της διασύνδεσης μεταξύ των συνιστωσών που είναι εξοπλισμένες με διαφορετικούς τύπους εύκαμπτων συνδέσμων. Οι σύνδεσμοι είναι σχεδιασμένοι ώστε να πληρούν τις ακόλουθες απαιτήσεις: α) να αντέχουν διαρκώς χωρίς διαρροή στην μέγιστη επιτρεπόμενη πίεση λειτουργίας (PMA) των αντίστοιχων σωλήνων και ειδικών τεμαχίων σύνδεσης ή τη δική τους PMA όπως δίνεται από τους καταλόγους του κατασκευαστή, οποιαδήποτε εξ αυτών είναι η μικρότερη. Αυτό εφαρμόζεται κάτω από όλες τις κανονικές συνθήκες λειτουργίας, περιλαμβανομένων των προβλεπομένων υπερπιέσεων λόγω πλήγματος και των κινήσεων των συνδέσμων (γωνιακές, ακτινικές, αξονικές). β) να είναι στεγανοί κάτω από εσωτερική αρνητική πίεση, το οποίο μπορεί να συμβεί σε συνθήκες πλήγματος. γ) να αντέχουν χωρίς εισροή νερού εξωτερική υδροστατική πίεση 2 bar, όταν προορίζονται για χρήση σε βάθος μεγαλύτερο από 5μ. κάτω από τη στάθμη του νερού (π.χ. ποταμός, λίμνη, υδροφορέας). Τα παραπάνω θα πιστοποιούνται από τρίτο ανεξάρτητο φορέα. Αυτοαγκυρούμενοι σύνδεσμοι Σε ειδικά εξαρτήματα π.χ. γωνιακής απόκλισης, όπου προκύπτει από την μελέτη έχουν προβλεφθεί μήκη ανάντι και κατάντι του εξαρτήματος, όπου θα χρησιμοποιηθούν αυτοαγκυρούμενοι σωλήνες προεκειμένου την αποφυγή σωμάτων αγκύρωσης από τσιμέντο. Ο σύνδεσμος αγκύρωσης θα αποτελείται από δύο θαλάμους στη μούφα του σωλήνα κατασκευασμένοι εργοστασιακά. Στον εσωτερικό θάλαμο τοποθετείται το ελαστικό παρέμβυσμα που παρέχει την στεγάνωση του σωλήνα ενώ στον εξωτερικό θάλαμο τοποθετείται μεταλλικά οπλοσμένος ελαστικός δακτύλιος αγκύρωσης. Ο σύνδεσμος θα μπορεί να παραλαμβάνει γωνιακές εκτροπές. Οι σωλήνες με αυτοαγκυρούμενους συνδέσμους θα πρέπει να είναι κλάσης C40. Οι σύνδεσμοι των αυτοαγκυρούμενων σωλήνων δεν θα απαιτούν κοχλίες για την σύνδεση τους για την αποφυγή διάβρωσης με αποτέλεσμα την εξασθένηση της αντοχής του συνδέσμου διαχρονικά. Υλικά σε επαφή με πόσιμο νερό Οι σωλήνες από έλατο χυτοσίδηρο και οι σύνδεσμοί τους περιλαμβάνουν διάφορα υλικά που χρησιμοποιούνται υπό τις συνθήκες για τις οποίες σχεδιάστηκαν, σε διαρκή ή παροδική επαφή με το νερό που προορίζεται για ανθρώπινη κατανάλωση, οι σωλήνες από έλατο χυτοσίδηρο και οι σύνδεσμοί τους δεν μεταβάλλουν την ποιότητα του νερού και συμμορφώνονται με τις απαιτήσεις των κανονισμών EU και EFTA για τον τελικό χρήστη και πιστοποιούνται από ανεξάρτητο φορέα.

29 Επικαλύψεις εξαρτημάτων Όλα τα εξαρτήματα, τα παρελκόμενα και οι σωλήνες που δεν είναι φυγοκεντρικά χυτευμένοι πρέπει να παραδίδονται εξωτερικά και εσωτερικά επικαλυμμένοι με εποξειδική επικάλυψη σύμφωνα με το EN Όλες οι φινιρισμένες εσωτερικές επενδύσεις πρέπει να συμμορφώνονται με την παράγραφο Σήμανση σωλήνων και εξαρτημάτων Όλοι οι σωλήνες και όλα τα εξαρτήματα πρέπει να σημαίνονται κατά τρόπο ευανάγνωστο και ανεξίτηλο στον χρόνο και πρέπει να φέρουν τουλάχιστον τις παρακάτω πληροφορίες: την επωνυμία ή το σήμα του κατασκευαστή, τον χρόνο κατασκευής, το χαρακτηρισμό ότι πρόκειται για ελατό χυτοσίδηρο, το DN, την κατάταξη PN των φλαντζών για φλαντζωτά συστατικά μέρη, την αναφορά στο παρόν Ευρωπαϊκό Πρότυπο, δηλαδή στο EN 545, την κλάση πίεσης των φυγοκεντρικά χυτευμένων σωλήνων. Πιστοποίηση σωλήνων και εξαρτημάτων Τόσο οι σωλήνες όσο και τα εξαρτήματα θα ελέγχονται σύμφωνα με τις προαναφερθέν μεθόδους του ΕΝ545 και ο Ανάδοχος θα πρέπει να προσκομίσει τα ακόλουθα πιστοποιητικά παραγωγής από τον κατασκευαστή των σωλήνων και εξαρτημάτων ελατού χυτοσιδήρου: Πιστοποιητικό διασφάλισης ποιότητας 9001:2008 Πιστοποιητικό συμμόρφωσης κατασκευής σωλήνων και εξαρτημάτων σύμφωνα με το ΕΝ545 Πιστοποιητικό καταλληλότητας όλων των χρησιμοποιούμενων υλικών σε σωλήνες και εξαρτήματα για την χρήση σε δίκτυα πόσιμου νερού Πιστοποιητικό καταλληλότητας της εσωτερικής τσιμεντοκονίας για πόσιμο νερό Πιστοποιητικό αντοχής τσιμεντοκονίας 50Μpa σύμφωνα με το ΕΝ545 Πιστοποιητικό συμμόρφωσης τσιμεντοκονίας με το πρότυπο ΕΝ197-1 Πιστοποιητικό συμμόρφωσης του νερού της τσιμεντοκονίας με την Ευρωπαϊκή Οδηγία 98/83/EC Πιστοποίηση CE του τσιμέντου Πιστοποίηση της εξωτερικής επένδυσης των σωλήνων Πιστοποιητικό καταλληλότητας των ελαστικών παρεμβυσμάτων για πόσιμο νερό Πιστοποιητικό συμμόρφωσης των ελαστικών παρεμβυσμάτων σύμφωνα με το ΕΝ681-1 Πιστοποιητικό αντοχής σε πιέσεις των ελαστικών παρεμβυσμάτων και συνδέσμων Πιστοποιητικό συμμόρφωσης της εποξειδικής βαφής για πόσιμο νερό σύμφωνα με το ΕΝ14901 Όλα τα παραπάνω πιστοποιητικά θα έχουν εκδοθεί από τρίτο διεθνή ανεξάρτητο φορέα πιστοποίησης (BV, TUV,κλπ) ο οποίος θα είναι διαπιστευμένος και πιστοποιημένος σύμφωνα με το ΕΝ45011 και ΕΝ Όλα

30 τα πιστοποιητικά θα αφορούν τα παραπάνω πρότυπα στην τελευταία τους έκδοση και θα αφορούν παραγωγική διαδικασία. 1.3 ΜΕΘΟΔΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΦΟΡΤΟΕΚΦΟΡΤΩΣΕΙΣ - ΑΠΟΘΗΚΕΥΣΗ Οι σωλήνες, προκειμένου περί διαμέτρων έως DN 400, παραδίδονται συνήθως σε δεσμίδες, ενώ σε μεγαλύτερες διαμέτρους μεμονωμένοι. Στην περίπτωση δεσμίδων απαγορεύεται η ανάρτηση από τις ταινίες πρόσδεσης της δεσμίδας. Γενικώς απαγορεύεται η ανάρτηση με συρματόσχοινα ή αλυσίδες λόγω του κινδύνου ολισθήσεως αυτών κατά την ανάρτηση, με αποτέλεσμα την πρόκληση φθορών στην εξωτερική προστατευτική στρώση. Απαγορεύεται επίσης η ανάρτηση περισσοτέρων του ενός σωλήνων (όταν δεν είναι διαμορφωμένοι σε δεσμίδες από το εργοστάσιο), εκτός εάν χρησιμοποιείται παλέτα. Για την ανάρτηση θα χρησιμοποιούνται επίπεδοι ιμάντες επαρκούς αντοχής (τουλάχιστον 2 ton) ή άγκιστρα πρόσδεσης άκρων. Οι σωλήνες θα αποθηκεύονται σε στοιβασία κατά στρώσεις με παρεμβολή ξύλινων υποθεμάτων, κατά τρόπο ώστε στην πλευρά του κώδωνα του ενός σωλήνα να αντιστοιχεί το ευθύγραμμο άκρο του γειτονικού. Οι σωλήνες και τα ειδικά τεμάχια κατά την αποθήκευσή τους δεν θα έρχονται απ ευθείας σε επαφή με το έδαφος, αλλά θα παρεμβάλλονται πάντοτε υποθέματα (συνήθως ξύλινα). Οι δακτύλιοι στεγάνωσης θα φυλάσσονται στην εργοστασιακή τους συσκευασία μέχρι την χρησιμοποίησή τους σε στεγασμένο χώρο. Κατά την αποθήκευση/ φύλαξη των υλικών θα λαμβάνεται πρόνοια ώστε να μην εισχωρούν ρύποι στο εσωτερικό των σωλήνων και των ειδικών τεμαχίων. Το μέγιστο ύψος στοίβασης (αριθμός επαλλήλων σειρών σωλήνων) εξαρτάται από την κλάση του σωλήνα (ΚΡ κ.λπ.) και την διάμετρό του. Γενικώς το ύψος των στοιβών δεν θα υπερβαίνει τα 2,00 m, σε κάθε δε περίπτωση θα εφαρμόζονται οι σχετικές οδηγίες του κατασκευαστή. Εφιστάται η προσοχή στην ασφάλιση των αποθηκευμένων σωλήνων έναντι πλευρικής ολίσθησης. Σε κάθε περίπτωση οι ακραίοι σωλήνες της στοιβασίας θα ασφαλίζονται με παρεμβολή ξύλινων σφηνών ΚΟΠΗ ΣΩΛΗΝΩΝ Εάν απαιτείται η χρησιμοποίηση τμημάτων σωλήνα μήκους μικρότερου του τυποποιημένου η κοπή θα γίνεται με δισκοπρίονο με κατάλληλα κοπτικά για τον ελατό χυτοσίδηρο. Για την κοπή σωλήνων μεγάλων διαμέτρων απαιτείται ειδική διαμόρφωση κοπτικής διάταξης με στεφάνη - οδηγό προκειμένου να επιτευχθεί τομή κατά επίπεδο κάθετα προς τον άξονα (απαραίτητη προϋπόθεση για την επιτυχή σύνδεση με τον κώδωνα του επόμενου τμήματος).

31 1.3.3 ΤΟΠΟΘΕΤΗΣΗ ΣΩΛΗΝΩΝ ΣΤΟ ΟΡΥΓΜΑ Η γωνία εκτροπής μεταξύ των διαδοχικών σωλήνων τόσο οριζοντιογραφικά, όσο και υψομετρικά δεν θα υπερβαίνει τα όρια που συνιστά ο κατασκευαστής (για τον κατά περίπτωση τύπο των συνδέσμων) και πάντως δεν θα είναι μεγαλύτερη από: 5ο για σωλήνες Φ100 Φ150 4ο για σωλήνες Φ200 Φ300 3ο για σωλήνες Φ350 Φ600 2ο για σωλήνες Φ750 Φ800 11/2ο για σωλήνες Φ900 Φ1400 Πριν από τον καταβιβασμό των σωλήνων στο όρυγμα θα ελέγχεται το υπόστρωμα έδρασης, το οποίο θα πρέπει να είναι ομαλό, απαλλαγμένο από εξέχοντες αιχμηρούς λίθους και στην προβλεπόμενη από την μελέτη στάθμη. Γενικώς οι σωλήνες θα εδράζονται σε στρώση άμμου πάχους 15 cm (εκτός εάν ορίζεται διαφορετικά στην μελέτη). Η εξασφάλιση της προβλεπόμενης από την μελέτη στάθμης θα γίνεται με την τοποθέτηση δύο τουλάχιστον ξύλινων υποθεμάτων ανά τεμάχιο σωλήνα, εγκιβωτισμένων πλευρικά με την άμμο έδρασης, ώστε να μην εξέχουν και δημιουργούν συνθήκες σημειακής στήριξης. Ο καταβιβασμός των σωλήνων στο όρυγμα θα γίνεται με επίπεδους ιμάντες, ονομαστικής αντοχής κατάλληλης για το εκάστοτε βάρος των σωλήνων. Η χρήση μεταλλικών αλυσίδων, καλωδίων και αγκίστρων χωρίς ελαστική προστατευτική επένδυση απαγορεύεται. Κατά τον εγκιβωτισμό του σωλήνα το υλικό επίχωσης θα καθοδηγείται και κάτω από το σωλήνα και θα συμπυκνώνεται κατά στρώσεις εκατέρωθεν του σωλήνα εναλλάξ ώστε να εξασφαλίζεται πλήρης πλευρική στήριξη του αγωγού. Η συμπύκνωση στην ζώνη αυτή θα γίνεται με ιδιαίτερη προσοχή με χρήση τυπάδων, για την αποφυγή κακώσεων στην εξωτερική προστατευτική επένδυση. Οι εργαζόμενοι στα έργα δεν επιτρέπεται να βαδίζουν πάνω στον σωλήνα εάν δεν φορούν ελαστικά υποδήματα. Τυχόν ζημιές στην προστατευτική επένδυση κατά την διάρκεια τοποθέτησης των σωλήνων θα αποκαθίστανται σύμφωνα με τις οδηγίες του κατασκευαστή ή /και τις εντολές της Υπηρεσίας με δαπάνες του Αναδόχου. Κατά την διακοπή της εργασίας τοποθέτησης των σωλήνων το ελεύθερο άκρο θα πωματίζεται για προστασία του σωλήνα από την είσοδο ξένων σωμάτων ΕΙΔΙΚΑ ΤΕΜΑΧΙΑ ΩΤΙΔΕΣ ΣΥΝΔΕΣΕΙΣ Τα ειδικά τεμάχια αλλαγής κατεύθυνσης ή διατομής (γωνίες, ταυ, σταυροί, συστολές) θα έχουν απολήξεις τύπου κώδωνα (μούφα) και η σύνδεση αυτών θα γίνεται με παρεμβολή ελαστικού δακτυλίου στεγάνωσης. Για την σύνδεση βανών κ.λπ. ρυθμιστικών συσκευών θα χρησιμοποιούνται στοιχεία με ωτίδες (φλαντζωτά άκρα). Τα πάσης φύσεως ειδικά τεμάχια θα είναι κατηγορίας Κ11 - Κ12 κατά ΕΝ 545, εκτός εάν προβλέπεται διαφορετικά στην Μελέτη. Οι ωτίδες θα είναι διαμορφωμένες σύμφωνα με το πρότυπο ISO 2531: (όσον αφορά στην διάταξη των οπών κοχλίωσης) για συμβατότητα με τις ρυθμιστικές συσκευές. Οι κοχλίες σύνδεσης θα είναι από χάλυβα υψηλής αντοχής, γαλβανισμένοι ή επικαδμιωμένοι. Οι συνδέσεις των υπέργειων τμημάτων του δικτύου (εάν υπάρχουν) θα είναι φλαντζωτές τυποποιημένες κατά ISO 2531: ή μέσω συστήματος κοχλιωτών ταχυσυνδέσμων που προτείνει ο κατασκευαστής (πατέντα κατασκευαστή). Για την εφαρμογή μη τυποποιημένων κοχλιωτών συνδέσμων απαιτείται η έγκριση της Υπηρεσίας ΣΥΝΔΕΣΕΙΣ ΤΩΝ ΑΓΩΓΩΝ ΚΑΙ ΤΩΝ ΕΙΔΙΚΩΝ ΤΕΜΑΧΙΩΝ Οι συνδέσεις θα γίνονται σύμφωνα με τις οδηγίες του κατασκευαστή των σωλήνων είτε με σύστημα μούφας - ελαστικού δακτυλίου είτε με φλάντζες είτε με ειδικά τεμάχια σύνδεσης. Πριν από την προσέγγιση του σωλήνα στο όρυγμα θα επιθεωρείται και θα καθαρίζεται η εσωτερική επιφάνεια του κοιλώματος υποδοχής (μούφας) και η ευθύγραμμη απόληξη του ήδη τοποθετηθέντος σωλήνα. Ο ελαστικός δακτύλιος στεγανότητας θα τοποθετείται διπλωμένος εντός του κοιλώματος υποδοχής (μούφας) και θα προσαρμόζεται προσεκτικά στην εγκοπή. Το βλήτρο (το άκρο του σωλήνα που εισέρχεται εντός του κοιλώματος υποδοχής του επόμενου σωλήνα) φέρει λοξοτμημένα άκρα από το εργοστάσιο. Εάν ο χρησιμοποιούμενος σωλήνας προέκυψε από τομή θα διαμορφώνεται με τρόχισμα η απαιτούμενη λοξότμηση, σύμφωνα με τις οδηγίες του κατασκευαστή.

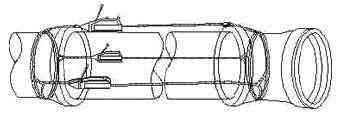

32 Για την διευκόλυνση της σύνδεσης μπορούν να χρησιμοποιηθούν κατάλληλα λιπαντικά, αδιάλυτα στο νερό, άοσμα και χημικώς σταθερά στην περιοχή θερμοκρασιών λειτουργίας του δικτύου. Εάν το δίκτυο προβλέπεται για την μεταφορά πόσιμου νερού τα λιπαντικά θα συνοδεύονται από πιστοποιητικό ποσιμότητας. Ο προς σύνδεση σωλήνας (ή ειδικό τεμάχιο) θα ευθυγραμμίζεται και θα εισπιέζεται μέχρι την γραμμή - οδηγό (εγχάρακτη) με χρήση ειδικών προς τούτο εξαρτημάτων (βλ. σχήμα) τύπου ναυτικού κλειδιού. Η προώθηση μπορεί να γίνει και με τον κουβά εκσκαφέα, με παρεμβολή όμως τακαρίας που θα εξασφαλίζει την συμμετρική κατανομή της ασκούμενης δύναμης στην περίμετρο του σωλήνα. Εξοπλισμός σύνδεσης αγωγών Η ορθή επαφή του βλήτρου με τον ελαστικό σύνδεσμο θα ελέγχεται με την βοήθεια λεπτού ελάσματος το οποίο θα συναντά τον ελαστικό σύνδεσμο στο ίδιο βάθος σε όλες τις θέσεις της περιμέτρου του σωλήνα. Εφιστάται η προσοχή στην τήρηση της κανονικότητας της διατομής, ιδιαίτερα στους σωλήνες μεγάλων διαμέτρων. Οι σωλήνες αυτοί μπορεί για διάφορους λόγους να εμφανίσουν ελλειπτικότητα (ovality). Για την επιτυχή σύνδεσή τους απαιτείται η χρήση εσωτερικών γρύλλων (όταν μπορούν να αφαιρεθούν) ή εξωτερικών κοχλιωτών διατάξεων τάνυσης.
