1 Οδηγός αναφοράς υλικού Σύστημα λιανικής HP RP2

2 Copyright 2014 Hewlett-Packard Development Company, L.P. Οι ονομασίες Microsoft και Windows είναι σήματα κατατεθέντα στις Η.Π.Α. του ομίλου εταιρειών Microsoft. Οι πληροφορίες που περιέχονται στο παρόν υπόκεινται σε αλλαγές χωρίς προειδοποίηση. Οι μόνες εγγυήσεις που ισχύουν για τα προϊόντα και τις υπηρεσίες της HP περιέχονται στις ρητές δηλώσεις εγγύησης που συνοδεύουν αυτά τα προϊόντα και υπηρεσίες. Κανένα στοιχείο στο παρόν δεν δύναται να ερμηνευθεί ως πρόσθετη εγγύηση. Η HP δεν ευθύνεται για τεχνικά ή συντακτικά λάθη ή παραλείψεις του παρόντος εγγράφου. Πρώτη έκδοση: Απρίλιος 2014 Αριθμός εγγράφου: Ανακοίνωση για το προϊόν Αυτός ο οδηγός περιγράφει λειτουργίες που είναι κοινές στα περισσότερα μοντέλα. Ορισμένες λειτουργίες μπορεί να μην είναι διαθέσιμες στον υπολογιστή σας. Δεν είναι διαθέσιμες όλες οι λειτουργίες σε όλες τις εκδόσεις των Windows 8. Αυτός ο υπολογιστής ενδέχεται να απαιτεί τη χρήση αναβαθμισμένου ή/και ξεχωριστά αγορασμένου υλικού, προγραμμάτων οδήγησης ή/και λογισμικού για την πλήρη αξιοποίηση της λειτουργικότητας των Windows 8. Ανατρέξτε στην ενότητα για λεπτομερείς πληροφορίες. Αυτός ο υπολογιστής ενδέχεται να απαιτεί αναβάθμιση ή/και ξεχωριστή αγορά υλικού ή/και μονάδας DVD για την εγκατάσταση του λογισμικού Windows 7 και την πλήρη αξιοποίηση της λειτουργικότητας των Windows 7. Ανατρέξτε στην ενότητα windows7/get-know-windows-7 για λεπτομερείς πληροφορίες. Όροι λογισμικού Με την εγκατάσταση, την αντιγραφή, τη λήψη ή την με άλλο τρόπο χρήση οιουδήποτε προϊόντος λογισμικού το οποίο είναι προεγκατεστημένο στον υπολογιστή σας, συμφωνείτε ότι δεσμεύεστε ως προς τους όρους της Άδειας χρήσης τελικού χρήστη της HP (EULA). Αν δεν αποδέχεστε τους όρους αυτής της άδειας χρήσης, το μοναδικό μέτρο επανόρθωσης σας είναι η επιστροφή ολόκληρου του μη χρησιμοποιημένου προϊόντος (υλικό και λογισμικό) εντός 14 ημερών για επιστροφή χρημάτων σύμφωνα με την πολιτική επιστροφής χρημάτων του τόπου αγοράς. Για οποιαδήποτε περαιτέρω πληροφορία ή αξίωση επιστροφής της συνολικής αξίας του υπολογιστή, παρακαλούμε επικοινωνήστε με το τοπικό κατάστημα λιανικής (ο πωλητής).

3 Πληροφορίες για το έντυπο αυτό Αυτός ο οδηγός περιέχει βασικές πληροφορίες για την αναβάθμιση του συγκεκριμένου μοντέλου υπολογιστή. ΠΡΟΕΙΔ/ΣΗ! Το κείμενο με αυτήν τη διάταξη δηλώνει ότι η μη τήρηση των οδηγιών μπορεί να έχει ως αποτέλεσμα την πρόκληση τραυματισμού ή την απώλεια ζωής. ΠΡΟΣΟΧΗ Το κείμενο με αυτήν την διάταξη δηλώνει ότι η μη τήρηση των οδηγιών μπορεί να έχει ως αποτέλεσμα την καταστροφή του εξοπλισμού ή την απώλεια πληροφοριών. ΣΗΜΕΙΩΣΗ Το κείμενο με αυτήν τη διάταξη παρέχει σημαντικές συμπληρωματικές πληροφορίες. iii

4 iv Πληροφορίες για το έντυπο αυτό

5 Πίνακας περιεχομένων 1 Επισκόπηση προϊόντος... 1 Μοντέλα προϊόντος... 1 Τυπικά χαρακτηριστικά... 1 Εξαρτήματα πίσω πλευράς... 3 Σύνδεση σειριακής συσκευής Αναβαθμίσεις υλικού... 5 Απαραίτητα εργαλεία... 5 Προειδοποιήσεις και προφυλάξεις... 5 Ανάρτηση του RP2 σε τοίχο, περιστρεφόμενο βραχίονα ή σε βραχίονα τοποθετημένο σε στήλη... 6 Ανάπτυξη της βάσης... 6 Προσαρμογή της γωνίας κλίσης... 7 Δρομολόγηση καλωδίων σε εξωτερικές συσκευές... 7 Αντικατάσταση μονάδας τροφοδοσίας... 9 Εγκατάσταση προαιρετικών ενσωματωμένων περιφερειακών μονάδων USB HP Εγκατάσταση μνήμης DDR3-SDRAM SODIMM Αντικατάσταση μονάδας μνήμης SODIMM Αφαίρεση μπροστινού καλύμματος Επανατοποθέτηση μπροστινού καλύμματος Επανατοποθέτηση της μονάδας σκληρού δίσκου Αντικατάσταση μπαταρίας Στερέωση του RP2 σε επιφάνεια πάγκου Εγκατάσταση εξωτερικής κλειδαριάς ασφαλείας Κλειδαριά καλωδίου Λουκέτο Διαμόρφωση του λογισμικού Βαθμονόμηση οθόνης αφής Βαθμονόμηση για Windows 7 Professional και Embedded POSReady Βαθμονόμηση για Windows 8.1 Professional και Embedded 8.1 Industry Pro Retail Διαμόρφωση του MSR Διαμόρφωση τροφοδοτούμενων σειριακών θυρών v

6 Παράρτημα Α Αντιμετώπιση προβλημάτων Επεξήγηση φωτεινών ενδείξεων διαγνωστικού ελέγχου πρόσοψης και ηχητικών σημάτων κατά το POST Παράρτημα Β Ηλεκτροστατική αποφόρτιση Αποτροπή πρόκλησης ηλεκτροστατικής ζημιάς Μέθοδοι γείωσης Παράρτημα Γ Οδηγίες λειτουργίας, τακτική φροντίδα και προετοιμασία αποστολής υπολογιστή Οδηγίες λειτουργίας και τακτική φροντίδα υπολογιστή Συντήρηση της οθόνης αφής Προετοιμασία για αποστολή Ευρετήριο vi

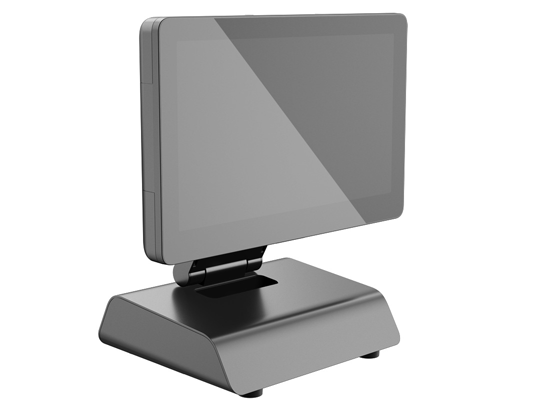

7 1 Επισκόπηση προϊόντος Μοντέλα προϊόντος Τα συστήματα λιανικού εμπορίου HP RP2 προσφέρουν 2 (δύο) βασικά μοντέλα που διαθέτουν διαφορετικούς επεξεργαστές και τεχνολογία αφής, όπως προσδιορίζεται παρακάτω. Για τα τυπικά και προαιρετικά χαρακτηριστικά που διαθέτουν τα δύο μοντέλα, ανατρέξτε στην ενότητα Τυπικά χαρακτηριστικά στη σελίδα 1. Μοντέλα συστήματος λιανικού εμπορίου HP RP2 Οθόνη Τεχνολογία αφής Επεξεργαστής Μοντέλο " διαγώνιος, Ευρεία αναλογία διαστάσεων (16:9) LE, με οπισθοφωτισμό LED, αντιανακλαστική, (1366 x 768) με πρόσοψη Αντίσταση 5-καλωδίων - μίας αφής Intel τετραπλού πυρήνα J1900: Έως 2.41 GHz. μέγ. συχνότητα Turbo (2.00 GHz συχνότητα βάσης) Μοντέλο " διαγώνιος, Ευρεία αναλογία διαστάσεων (16:9), με οπισθοφωτισμό LED, αντιανακλαστική, (1366 x 768) χωρίς πρόσοψη Προβαλλόμενη χωρητικότητα, 10 πολλαπλής αφής Intel τετραπλού πυρήνα J2900: Έως 2.66 GHz. μέγ. συχνότητα Turbo (2.41 GHz συχνότητα βάσης) Τυπικά χαρακτηριστικά Το σύστημα λιανικού εμπορίου HP RP2 περιλαμβάνει τα παρακάτω χαρακτηριστικά. Μικρό μέγεθος και πολυάριθμες ενσωματωμένες δυνατότητες (AiO) Σχεδιασμένο για μακρόχρονη χρήση στον τομέα γενικού λιανικού εμπορίου, φιλοξενίας και σε άλλες αγορές Μοντέλα προϊόντος 1

8 14" διαγώνιος, ευρεία αναλογία διαστάσεων (16:9) οθόνη LCD (1366 x 768), με οπισθοφωτισμό LED, αντιανακλαστική με επιλογή 2 (δύο) συσχετισμό προς τεχνολογίες αφής: Αντίσταση 5-καλωδίων, αφή ενός δακτύλου, με πρόσοψη, διατίθεται μόνο με το μοντέλο 2000 Προβαλλόμενη χωρητικότητα, πολλαπλής αφής 10 δαχτύλων, χωρίς πρόσοψη, διατίθεται μόνο με το μοντέλο 2030 Στεγανοποιημένη μονάδα χωρίς ανεμιστήρα Ολόκληρη η μονάδα ταξινομημένη ως IP54, ανθεκτική σε νερό και σκόνη οπές ανάρτησης VESA (μοτίβα 100 mm x 100 mm και 75 mm x 75 mm) Ευέλικτη χρήση με κλίση της οθόνης και ρύθμιση του ύψους Προαιρετικές περιφερειακές συσκευές της HP: MSR (μοντέλα μονής και διπλής κεφαλής) 2 x 20 LCD (σύνθετη και μη σύνθετη) οθόνη στραμμένη προς πελάτη 7" LCD οθόνη στραμμένη προς πελάτη Σαρωτής απεικόνισης 2D κάμερα web συσκευή ανάγνωσης δαχτυλικών αποτυπωμάτων Επιλογές επεξεργαστή Intel τετραπλού πυρήνα Μνήμη DDR3 Επιλογές λειτουργικού συστήματος Ενσωματωμένο NIC και WiFi (ορισμένα μοντέλα) Θύρες USB+PWR και συρταριού μετρητών Επιλογές μονάδας σκληρού δίσκου και SSD Χαρακτηριστικά διαχείρισης καλωδίων Πληροί τις προδιαγραφές Energy Star 6, συμμορφώνεται με το πρότυπο EU, συμμορφώνεται με το πρότυπο RoHS2 Εσωτερικός προσαρμογέας τροφοδοσίας με εξοικονόμηση ενέργειας 87% Περιορισμένη εγγύηση HP, τυπική 3/3/3: 3 έτη για εξαρτήματα, 3 έτη για εργατικά και 3 έτη για επισκευή στο χώρο του πελάτη 2 Κεφάλαιο 1 Επισκόπηση προϊόντος

9 Εξαρτήματα πίσω πλευράς 1 Προαιρετικές ενσωματωμένες περιφερειακές συσκευές USB HP 2 Φωτεινή ένδειξη δραστηριότητας σκληρού δίσκου 9 Powered USB 12V 10 DisplayPort (για δεύτερη οθόνη) 3 Υποδοχή κλειδαριάς ασφαλείας 11 Υποδοχή σύνδεσης γραμμής εξόδου / συσκευής ακουστικών μικροφώνου για συσκευές ήχου που τροφοδοτούνται με ρεύμα (πράσινη) 4 Ενσωματωμένα ηχεία 12 Υποδοχή σύνδεσης γραμμής εισόδου ήχου / μικροφώνου (μπλε) 5 Κουμπί λειτουργίας 13 Υποδοχή δικτύου RJ-45 6 Σύνδεση εισόδου τροφοδοσίας DC 14 Θύρα USB Powered USB 24V 15 Θύρες USB 2.0 (3) 8 Υποδοχή συρταριού μετρητών 16 RJ-50 σειριακές θύρες (διαμορφώσιμες 5V/12V) (4) ΣΗΜΕΙΩΣΗ Η υποδοχή Powered USB 24 volt και η υποδοχή Powered USB 12 volt έχουν διαφορετικό κλειδί, ώστε να μην υπάρχει ο κίνδυνος λανθασμένης σύνδεσης. ΣΗΜΕΙΩΣΗ Το σύστημα παραδίδεται με ένα σύνολο πλαστικών βυσμάτων που μπορούν να τοποθετηθούν σε μη χρησιμοποιούμενες θύρες για την προστασία του συστήματος. ΣΗΜΕΙΩΣΗ Το RP2 αποστέλλεται με τις σειριακές θύρες RJ-50 απενεργοποιημένες από την τροφοδοσία. Ενεργοποιήστε την τροφοδοσία για κάθε θύρα από το HP BIOS. RJ-50 σε καλώδια DB9 διατίθενται από την HP. Επίσης ανατρέξτε στο Σύνδεση σειριακής συσκευής στη σελίδα 4. ΣΗΜΕΙΩΣΗ HP. Μια προαιρετική DisplayPort σε καλώδιο προσαρμογέα VGA είναι διαθέσιμη από την ΠΡΟΣΟΧΗ Η υποδοχή συρταριού μετρητών είναι ίδια σε μέγεθος και σχήμα με μια υποδοχή μόντεμ. Για να αποφευχθεί οποιαδήποτε βλάβη στον υπολογιστή, ΜΗΝ συνδέετε το καλώδιο δικτύου στην υποδοχή συρταριού μετρητών. Εξαρτήματα πίσω πλευράς 3

10 Σύνδεση σειριακής συσκευής Ορισμένες σειριακές συσκευές ενδέχεται να απαιτούν σύνδεσμο DB9. Οι διαθέσιμες επιλογές από την HP είναι RJ 50 σε καλώδια προσαρμογέα DB9 (μήκους είτε 1 μέτρου ή 2 μέτρων) όπως φαίνεται παρακάτω. ΣΗΜΕΙΩΣΗ Οι σειριακές θύρες μπορούν να διαμορφωθούν ως τροφοδοτούμενες σειριακές θύρες 5V ή 12V. Δείτε την ενότητα Διαμόρφωση τροφοδοτούμενων σειριακών θυρών στη σελίδα 33 για περισσότερες πληροφορίες. 4 Κεφάλαιο 1 Επισκόπηση προϊόντος

11 2 Αναβαθμίσεις υλικού Απαραίτητα εργαλεία Για τις περισσότερες διαδικασίες που περιγράφονται σε αυτόν τον οδηγό απαιτείται κατσαβίδι τύπου Torx ή επίπεδο κατσαβίδι. Προειδοποιήσεις και προφυλάξεις Προτού πραγματοποιήσετε αναβαθμίσεις βεβαιωθείτε ότι έχετε διαβάσει προσεκτικά όλες τις ισχύουσες οδηγίες, επιφυλάξεις και προειδοποιήσεις του παρόντος οδηγού. ΠΡΟΕΙΔ/ΣΗ! Για να μειώσετε τον κίνδυνο προσωπικού τραυματισμού από ηλεκτροπληξία, ζεστές επιφάνειες ή φωτιά: Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα, και αφήστε να περάσει λίγη ώρα ώστε να κρυώσουν τα εσωτερικά εξαρτήματα του συστήματος πριν τα αγγίξετε. Μη συνδέετε υποδοχές τηλεπικοινωνιών ή τηλεφώνου στις υποδοχές του ελεγκτή περιβάλλοντος χρήστη δικτύου (NIC). Μην απενεργοποιείτε την πρίζα γείωσης του καλωδίου τροφοδοσίας. Η πρίζα με γείωση αποτελεί σημαντικό χαρακτηριστικό ασφαλείας. Συνδέστε το καλώδιο τροφοδοσίας σε μια γειωμένη πρίζα που είναι εύκολα προσβάσιμη ανά πάσα στιγμή. Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, διαβάστε τον Οδηγό ασφάλειας & άνεσης. Περιγράφει τον κατάλληλο σταθμό εργασίας, τη ρύθμιση των παραμέτρων, τη σωστή στάση καθώς και τις συνήθειες εργασίας των χρηστών υπολογιστών αλλά και συμβουλές για την υγεία τους. Παρέχει επίσης σημαντικές πληροφορίες ασφαλείας σχετικά με μηχανικά και ηλεκτρικά ζητήματα. Ο οδηγός αυτός βρίσκεται στο web, στην τοποθεσία ΠΡΟΕΙΔ/ΣΗ! Περιέχει τροφοδοτούμενα και κινητά εξαρτήματα. Αποσυνδέστε την τροφοδοσία από τον εξοπλισμό προτού αφιρέσετε το κάλυμμα. Τοποθετήστε και ασφαλίστε το κάλυμμα προτού τροφοδοτήσετε ξανά τον εξοπλισμό με ρεύμα. ΠΡΟΣΟΧΗ Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρικά εξαρτήματα του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. Για περισσότερες πληροφορίες, ανατρέξτε την ενότητα Ηλεκτροστατική αποφόρτιση στη σελίδα 38. Όταν ο υπολογιστής είναι συνδεδεμένος σε μια πρίζα AC, η τάση εφαρμόζεται πάντα στην μητρική πλακέτα. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα προτού ανοίξετε τον υπολογιστή για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του συστήματος. Απαραίτητα εργαλεία 5

12 Ανάρτηση του RP2 σε τοίχο, περιστρεφόμενο βραχίονα ή σε βραχίονα τοποθετημένο σε στήλη Το RP2 μπορεί να προσαρτηθεί σε τοίχο, περιστρεφόμενο βραχίονα στήριξης ή άλλο εξάρτημα ανάρτησης. Το RP2 υποστηρίζει την απόσταση 100 mm μεταξύ των οπών ανάρτησης σύμφωνα με το βιομηχανικό πρότυπο VESA. ΣΗΜΕΙΩΣΗ Υπάρχουν δύο σετ τυπικών βιομηχανικών οπών βιδών VESA στο πίσω μέρος: ένα μοτίβο 75 mm x 75 mm (1) και ένα μοτίβο 100 mm x 100 mm (2). Η βάση συνδέεται στο μοτίβο 75 mm x 75 mm. Το μοτίβο 100 mm x 100 mm μπορεί να χρησιμοποιηθεί για να συνδέσετε μια συσκευή ανάρτησης, όπως το HP Quick Release. Η συσκευή είναι σχεδιασμένη για να υποστηρίζεται από βραχίονα ανάρτησης σε τοίχο με πιστοποίηση UL ή CSA. Η HP συνιστά να χρησιμοποιείτε τον βραχίονα στήριξης σε τοίχο HP Quick Release για την επιτοίχια ανάρτηση (αριθμός προϊόντος EM870AA). ΠΡΟΣΟΧΗ Για τη σύνδεση εξαρτήματος ανάρτησης τρίτου κατασκευαστή στο RP2, χρειάζονται τέσσερις βίδες 4 mm, βήματος 0,7 mm και μήκους 10 mm. Δεν πρέπει να χρησιμοποιηθούν βίδες μεγαλύτερου μήκους γιατί μπορεί να προκαλέσουν βλάβη στο σύστημα. Είναι σημαντικό να βεβαιωθείτε ότι η λύση ανάρτησης του κατασκευαστή συμμορφώνεται με το πρότυπο VESA και ότι μπορεί να αντέξει το βάρος του συστήματος. Ανάπτυξη της βάσης Το σύστημα παραδίδεται με τη βάση διπλωμένη. Για να αναπτύξετε τη βάση, κρατήστε τη βάση προς τα κάτω με το ένα χέρι και πιέστε το κάτω μέρος της οθόνης προς τα επάνω ώστε ο λαιμός της βάσης να προσαρμοστεί προς τα πάνω και πίσω, και έπειτα σηκώστε το επάνω μέρος της οθόνης προς τα εμπρός. 6 Κεφάλαιο 2 Αναβαθμίσεις υλικού

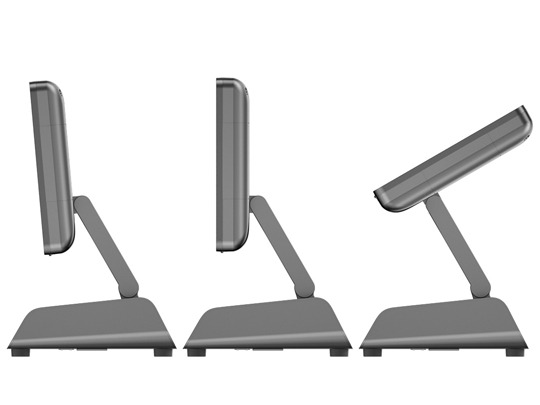

13 Προσαρμογή της γωνίας κλίσης Μπορείτε να ρυθμίσετε το ύψος της βάσης της οθόνης και να ορίσετε την κλίση της σε διάφορες θέσεις. Επιλέξτε μια θέση η οποία είναι η πιο εργονομικά κατάλληλη για τη χρήση που επιθυμείτε. ΠΡΟΣΟΧΗ Το βέλτιστο εύρος κλίσης του πάνω μέρους της οθόνης είναι -5 μοίρες έως + 60 μοίρες. Η μονάδα δεν πρέπει να λειτουργεί εκτός του βέλτιστου εύρους κλίσης. Δρομολόγηση καλωδίων σε εξωτερικές συσκευές 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. Προσαρμογή της γωνίας κλίσης 7

14 3. Πιέστε προς τα επάνω τις κάτω γωνίες του καλύμματος των καλωδίων (1) και περιστρέψτε το κάλυμμα ώστε να βγει από τη μονάδα (2). 4. Συνδέστε τα καλώδια στις κατάλληλες υποδοχές πίσω. ΣΗΜΕΙΩΣΗ Ανασηκώστε το επάνω μέρος της οθόνης προς τα πίσω για εύκολη πρόσβαση στις πίσω υποδοχές. 5. Δρομολογήστε τα καλώδια από τις υποδοχές στο πίσω μέρος μέσα από την οπή στο κέντρο της βάσης (1) και, στη συνέχεια, έξω από το κάτω μέρος της βάσης (2). Στερεώστε τα καλώδια με το κλιπ καλωδίων (3). 8 Κεφάλαιο 2 Αναβαθμίσεις υλικού

15 6. Εισαγάγετε τις γλωττίδες που υπάρχουν στο επάνω μέρος του καλύμματος καλωδίων μέσα στις υποδοχές στο πίσω μέρος του καλύμματος πρόσβασης του υπολογιστή (1) και στρέψτε το κάτω μέρος του καλύμματος προς το πίσω μέρος του υπολογιστή (2). 7. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Αντικατάσταση μονάδας τροφοδοσίας 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας DC από την υποδοχή στο πίσω μέρος της οθόνης. Αντικατάσταση μονάδας τροφοδοσίας 9

16 4. Αφαιρέστε τα πλαϊνά καλύμματα από κάθε πλευρά της βάσης. Για να το κάνετε αυτό, πιέστε προς τα επάνω σε κάθε άκρο του κάτω άκρου του καλύμματος (1) και, στη συνέχεια, τραβήξτε το κάτω άκρο του καλύμματος ώστε να βγει από τη βάση (2) και, στη συνέχεια από το πάνω άκρο του καλύμματος. 5. Αποσυνδέστε το καλώδιο τροφοδοσίας AC από τη δεξιά πλευρά του τροφοδοτικού. 6. Σύρετε το μοχλό στην αριστερή πλευρά από τη μονάδα τροφοδοσίας προς τα πίσω (1) και τραβήξτε τη μονάδα τροφοδοσίας ώστε να βγει από τη βάση (2). 10 Κεφάλαιο 2 Αναβαθμίσεις υλικού

17 7. Σύρετε τη νέα μονάδα τροφοδοσίας στην αριστερή πλευρά της βάσης. 8. Συνδέστε το καλώδιο τροφοδοσίας AC στη δεξιά πλευρά του τροφοδοτικού στο εσωτερικό της βάσης (1), εισαγάγετε το καλώδιο στην υποδοχή δρομολόγησης στο κάτω μέρος της βάσης (2) και, στη συνέχεια, δρομολογήστε το καλώδιο κάτω από τη βάση πίσω από το πόδι (3) και έξω από το πίσω μέρος της βάσης (4). 9. Δρομολογήστε το καλώδιο DC στην αριστερή πλευρά της βάσης πάνω από και μέσω της οπής στο κέντρο της βάσης και συνδέστε το καλώδιο στην υποδοχή τροφοδοσίας DC στο πίσω μέρος της οθόνης. Αντικατάσταση μονάδας τροφοδοσίας 11

18 10. Τοποθετήστε ξανά τα πλαϊνά καλύμματα στη βάση. Για να το κάνετε αυτό, εισαγάγετε τις γλωττίδες στο κάτω άκρο του καλύμματος στη βάση (1), στη συνέχεια, περιστρέψτε το πάνω άκρο του καλύμματος στη βάση (2) έτσι ώστε να ασφαλίσει στη θέση του. 11. Συνδέστε το καλώδιο τροφοδοσίας σε πρίζα. Εγκατάσταση προαιρετικών ενσωματωμένων περιφερειακών μονάδων USB HP Μόνο εγκεκριμένες από την HP ενσωματωμένες περιφερειακές συσκευές USB θα λειτουργούν με το RP2, όπως η κάμερα Web της HP, η συσκευή ανάγνωσης δαχτυλικών αποτυπωμάτων, MSR (μονής και διπλής κεφαλής), 2 x 20 LCD (σύνθετη και μη σύνθετη) οθόνη στραμμένη προς πελάτη, 7 "LCD οθόνη στραμμένη προς πελάτη και σαρωτή απεικόνισης 2D ΣΗΜΕΙΩΣΗ Μην εγκαταστήσετε μια κάμερα Web HP, 2 x 20 LCD (σύνθετη και μη σύνθετη) οθόνη στραμμένη προς πελάτη ή 7" LCD οθόνη στραμμένη προς πελάτη στις πλευρές της οθόνης. Αυτές οι τρεις περιφερειακές συσκευές πρέπει να εγκαθίστανται στο επάνω μέρος της οθόνης για το σωστό προσανατολισμό του βίντεο. 12 Κεφάλαιο 2 Αναβαθμίσεις υλικού

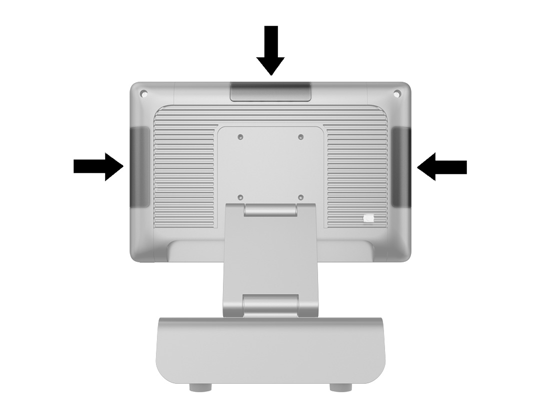

19 ΣΗΜΕΙΩΣΗ Εγκαθιστάτε μόνο εγκεκριμένες από την HP περιφερειακές συσκευές USB που έχουν σχεδιαστεί για αυτές τις θύρες USB. Οι θύρες USB δεν υποστηρίζουν μονάδες οπτικού δίσκου ή σκληρούς δίσκους. Η διαδικασία για την εγκατάσταση μιας ενσωματωμένης περιφερειακής συσκευής USB της HP είναι ίδια για όλες τις μονάδες. Για να εγκαταστήσετε μια περιφερειακή συσκευή USB της HP, ακολουθήστε τα παρακάτω βήματα. 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Ανοίξτε με εργαλείο και αφαιρέσετε το κάτω μέρος του καλύμματος USB (1) και, στη συνέχεια, τραβήξτε το κάλυμμα ώστε να βγει από τη μονάδα (2). Εγκατάσταση προαιρετικών ενσωματωμένων περιφερειακών μονάδων USB HP 13

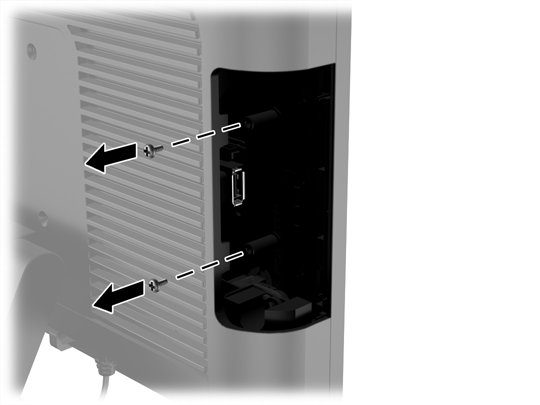

20 4. Βγάλτε το βύσμα που είναι συνδεδεμένο με τη θύρα USB. ΣΗΜΕΙΩΣΗ Ορισμένα μοντέλα δεν έχουν βύσματα στις θύρες USB. 5. Αφαιρέστε τις δύο βίδες δίπλα στη θύρα USB. Οι βίδες απαιτούνται για να εγκαταστήσετε τη μονάδα USB. 14 Κεφάλαιο 2 Αναβαθμίσεις υλικού

21 6. Ολισθήστε το κάλυμμα οπών βιδών της μονάδας προς τα πίσω (1) και εισαγάγετε το βύσμα USB της μονάδας μέσα στη θύρα USB (2). 7. Εγκαταστήστε τις δύο βίδες που αφαιρέθηκαν προηγουμένως (1) και ολισθήστε το κάλυμμα της μονάδας προς τα εμπρός για να καλύψετε τις βίδες (2). 8. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Εγκατάσταση προαιρετικών ενσωματωμένων περιφερειακών μονάδων USB HP 15

22 Εγκατάσταση μνήμης Ο υπολογιστής συνοδεύεται από μία προεγκατεστημένη μνήμη μονάδα μνήμης SODIMM DDR3- SDRAM. DDR3-SDRAM SODIMM ΠΡΟΣΟΧΗ Το προϊόν αυτό ΔΕΝ υποστηρίζει μνήμες DDR3 Ultra Low Voltage (DDR3U). Ο επεξεργαστής δεν είναι συμβατός με μνήμες DDR3U και αν συνδέσετε μια μνήμη DDR3U στη μητρική κάρτα, μπορεί να προκληθεί φυσική βλάβη στην υποδοχή SODIMM ή να παρουσιαστεί δυσλειτουργία του συστήματος. Για τη σωστή λειτουργία του συστήματος, η μονάδα μνήμης SODIMM θα πρέπει να είναι: τυποποιημένες μονάδες 204 ακίδων χωρίς δυνατότητα προσωρινής αποθήκευσης, μη ECC, σε συμμόρφωση με PC DDR MHz μονάδα μνήμης SODIMM DDR3-SDRAM 1,5 volt Η μονάδα μνήμης SODIMM DDR3-SDRAM πρέπει επίσης: να υποστηρίζουν αδράνεια CAS 11 DDR MHz (χρονισμός ) να περιλαμβάνουν τις υποχρεωτικές προδιαγραφές που έχει ορίσει το συμβούλιο σχεδιασμού ηλεκτρονικών συσκευών (JEDEC) Επιπλέον, ο υπολογιστής υποστηρίζει: τεχνολογίες μνήμης 512 Mbit, 1 Gbit, 2 Gbit, 4 Gbit και 8 Gbit μη ECC μνήμες SODIMM μίας και δύο όψεων μνήμες SODIMM κατασκευασμένες με συσκευές x8 και x16. Οι μνήμες SODIMM κατασκευασμένες με SDRAM x4 δεν υποστηρίζονται ΣΗΜΕΙΩΣΗ Το σύστημα δεν θα λειτουργεί κανονικά εάν εγκαταστήσετε μη υποστηριζόμενες μονάδες μνήμης SODIMM. 16 Κεφάλαιο 2 Αναβαθμίσεις υλικού

23 Αντικατάσταση μονάδας μνήμης SODIMM ΠΡΟΣΟΧΗ Πριν να αντικαταστήσετε τη μονάδα μνήμης, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας και να περιμένετε περίπου 30 δευτερόλεπτα, προκειμένου να αφαιρεθεί τυχόν ενέργεια. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μονάδα μνήμης, εφόσον ο υπολογιστής είναι συνδεδεμένος σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Η προσθήκη ή αφαίρεση μονάδας μνήμης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη ζημιά στη μονάδα μνήμης ή στη μητρική κάρτα. Η υποδοχή μονάδας μνήμης διαθέτει επιχρυσωμένες μεταλλικές επαφές. Όταν πραγματοποιείτε αναβάθμιση της μνήμης, είναι σημαντικό να χρησιμοποιήσετε μονάδα μνήμης με επιχρυσωμένες μεταλλικές επαφές για να αποφύγετε τη διάβρωση ή/και την οξείδωση που προκαλείται από μη συμβατά μέταλλα που έρχονται σε επαφή. Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρονικά εξαρτήματα του υπολογιστή ή στις προαιρετικές κάρτες. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα Ηλεκτροστατική αποφόρτιση στη σελίδα 38. Όταν χειρίζεστε μια μονάδα μνήμης, μην αγγίζετε τις επαφές. Διαφορετικά, ενδέχεται να προκληθεί βλάβη στη μονάδα. 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Πριν να αντικαταστήσετε τη μονάδα μνήμης, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας και να περιμένετε περίπου 30 δευτερόλεπτα, προκειμένου να αφαιρεθεί τυχόν ενέργεια. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μονάδα μνήμης, εφόσον ο υπολογιστής είναι συνδεδεμένος σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Η προσθήκη ή αφαίρεση μιας μονάδας μνήμης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη ζημιά στη μονάδα μνήμης ή στη μητρική κάρτα. 3. Αφαιρέστε το μπροστινό κάλυμμα. Ανατρέξτε στην ενότητα Αφαίρεση μπροστινού καλύμματος στη σελίδα Για να αφαιρέσετε τη μονάδα SODIMM, πιέστε προς τα έξω τις δύο ασφάλειες σε κάθε πλευρά της μονάδας SODIMM (1) και στη συνέχεια τραβήξτε τη SODIMM έξω από την υποδοχή (2). Εγκατάσταση μνήμης 17

24 5. Για να εγκαταστήσετε μια SODIMM, σύρετε τη νέα SODIMM στην υποδοχή υπό γωνία περίπου 30 (1) και κατόπιν πιέστε τη SODIMM προς τα κάτω στην υποδοχή (2) έτσι ώστε οι ασφάλειες να την κλειδώσουν στη θέση της. ΣΗΜΕΙΩΣΗ Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο με ένα τρόπο. Ταιριάξτε την εγκοπή της μονάδας με την προεξοχή στην υποδοχή μονάδας μνήμης. 6. Τοποθετήστε ξανά το μπροστινό κάλυμμα. Ανατρέξτε στην ενότητα Επανατοποθέτηση μπροστινού καλύμματος στη σελίδα Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Ο υπολογιστής αναγνωρίζει αυτόματα την πρόσθετη μνήμη την επόμενη φορά που θα τον θέσετε σε λειτουργία. Αφαίρεση μπροστινού καλύμματος Για να αποκτήσετε πρόσβαση στα εσωτερικά εξαρτήματα του υπολογιστή, όπως η μονάδα σκληρού δίσκου και μονάδας μνήμης, πρέπει να αφαιρέσετε το μπροστινό κάλυμμα. 1. Πιέστε προς τα επάνω γωνίες κάτω από το κάλυμμα των καλωδίων (1) και περιστρέψτε το κάλυμμα ώστε να βγει από τη μονάδα (2) και να έχετε έτσι πρόσβαση σε δύο από τις βίδες που πρέπει να ξεβιδωθούν για να αφαιρέσετε το μπροστινό κάλυμμα. 18 Κεφάλαιο 2 Αναβαθμίσεις υλικού

25 2. Αποσυνδέστε όλα τα καλώδια από τις πίσω υποδοχές I/O, όπως το καλώδιο τροφοδοσίας. 3. Ξεβιδώστε τις δύο βίδες συγκράτησης στις επάνω γωνίες του πλαισίου και τις δύο βίδες συγκράτησης στις κάτω γωνίες του πλαισίου. ΣΗΜΕΙΩΣΗ Οι βίδες συγκράτησης δεν μπορούν να αφαιρεθούν. Μπορούν μόνο να ξεβιδωθούν στο σημείο που το κάλυμμα να μην είναι πλέον ασφαλισμένο με αυτές. Αφαίρεση μπροστινού καλύμματος 19

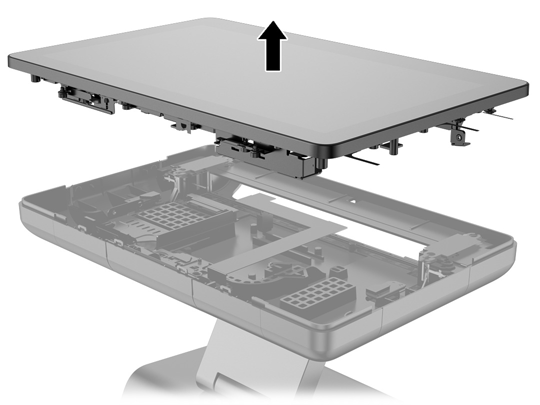

26 4. Περιστρέψτε το επάνω μέρος της οθόνης προς τα πίσω σε οριζόντια θέση. 5. Σηκώστε το μπροστινό κάλυμμα προς τα επάνω και αφαιρέστε το πίσω κάλυμμα. Επανατοποθέτηση μπροστινού καλύμματος 1. Τοποθετήστε το επάνω μέρος της οθόνης προς τα κάτω πάνω στο πίσω κάλυμμα. 20 Κεφάλαιο 2 Αναβαθμίσεις υλικού

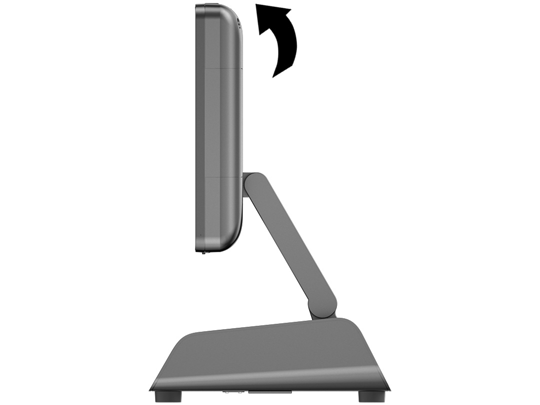

27 2. Ανασηκώστε το επάνω μέρος της οθόνης προς τα πάνω έτσι ώστε να μπορείτε να αποκτήσετε πρόσβαση στις βίδες που συγκρατούν το επάνω μέρος της οθόνης πάνω στο πίσω κάλυμμα. Επανατοποθέτηση μπροστινού καλύμματος 21

28 3. Βιδώστε τις τέσσερις βίδες συγκράτησης για να ασφαλίσετε το πίσω κάλυμμα στο πλαίσιο. 4. Συνδέστε όλα τα καλώδια στις πίσω υποδοχές I/O, όπως το καλώδιο τροφοδοσίας. 5. Εισαγάγετε τις γλωττίδες που υπάρχουν στο επάνω μέρος του καλύμματος καλωδίων μέσα στις υποδοχές στο πίσω μέρος του καλύμματος πρόσβασης του υπολογιστή (1) και στρέψτε το κάτω μέρος του καλύμματος προς το πίσω μέρος του υπολογιστή (2). Επανατοποθέτηση της μονάδας σκληρού δίσκου ΠΡΟΣΟΧΗ Αν αντικαθιστάτε μια μονάδα σκληρού δίσκου, βεβαιωθείτε ότι έχετε κρατήσει αντίγραφα ασφαλείας των δεδομένων από την παλιά μονάδα για να μπορέσετε να μεταφέρετε τα δεδομένα στη νέα μονάδα. 22 Κεφάλαιο 2 Αναβαθμίσεις υλικού

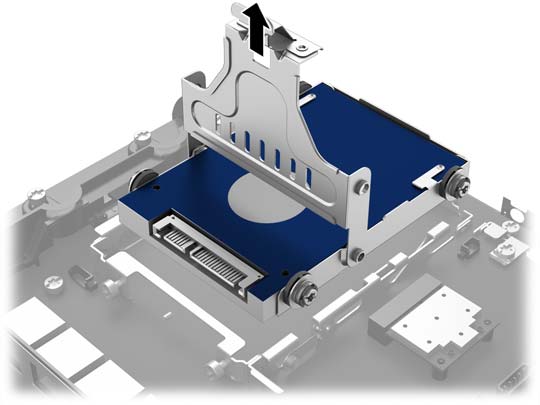

29 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Αφαιρέστε το μπροστινό κάλυμμα. Ανατρέξτε στην ενότητα Αφαίρεση μπροστινού καλύμματος στη σελίδα Πιέστε την ασφάλεια απελευθέρωσης στην αριστερή πλευρά του φορέα μονάδας σκληρού δίσκου (1) στη συνέχεια στρέψτε τη λαβή του φορέα προς τα επάνω (2). 5. Ανασηκώστε το φορέα σκληρού δίσκου προς τα επάνω και αφαιρέστε την από τη θέση μονάδας δίσκου. Επανατοποθέτηση της μονάδας σκληρού δίσκου 23

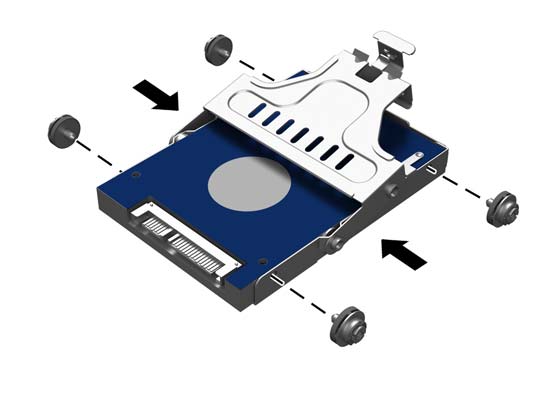

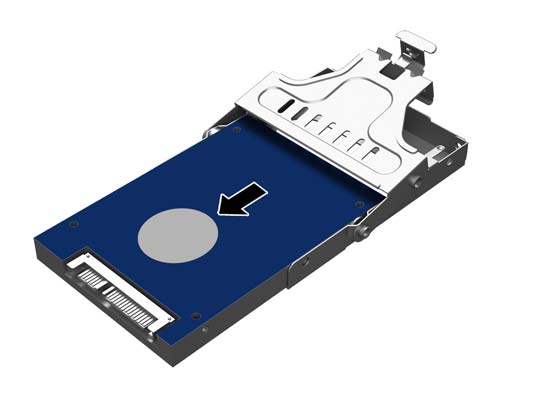

30 6. Αφαιρέστε τις τέσσερις βίδες-οδηγούς από τις πλευρές του φορέα της μονάδας σκληρού δίσκου. 7. Σύρετε τη μονάδα για να την αφαιρέσετε από τον φορέα. 24 Κεφάλαιο 2 Αναβαθμίσεις υλικού

31 8. Σύρετε τη νέα μονάδα σκληρού δίσκου στον φορέα. 9. Τοποθετήστε τις τέσσερις βίδες συγκράτησης στις πλευρές του φορέα. Επανατοποθέτηση της μονάδας σκληρού δίσκου 25

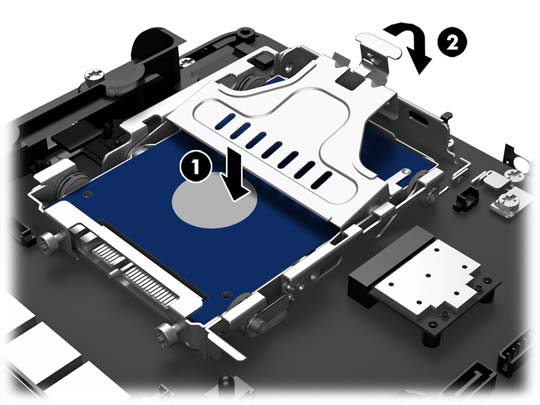

32 10. Ευθυγραμμίστε τις βίδες οδηγούς με τις υποδοχές στη θήκη σκληρού δίσκου, αφήστε τον φορέα να πέσει κατευθείαν κάτω στη θήκη μονάδας (1) και έπειτα πιέστε τη χειρολαβή στο περίβλημα μεταφοράς προς τα κάτω έως το τέλος της διαδρομής (2), έτσι ώστε η μονάδα να εφαρμόσει και να ασφαλίσει σωστά στη θέση της. 11. Τοποθετήστε ξανά το μπροστινό κάλυμμα. Ανατρέξτε στην ενότητα Επανατοποθέτηση μπροστινού καλύμματος στη σελίδα Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Αντικατάσταση μπαταρίας Η μπαταρία που συνοδεύει τον υπολογιστή, τροφοδοτεί το ρολόι πραγματικού χρόνου. Για να αντικαταστήσετε την μπαταρία, χρησιμοποιήστε μπαταρία αντίστοιχη με αυτή που ήταν αρχικά τοποθετημένη στον υπολογιστή. Ο υπολογιστής διατίθεται με μπαταρία λιθίου 3 V τύπου κέρματος. ΠΡΟΕΙΔ/ΣΗ! Ο υπολογιστής περιέχει μια εσωτερική μπαταρία λιθίου-διοξειδίου του μαγγανίου. Μη κατάλληλος χειρισμός της μπαταρίας μπορεί να προκαλέσει πυρκαγιά και εγκαύματα. Για να μειώσετε τον κίνδυνο προσωπικού τραυματισμού: Μην επιχειρήσετε να επαναφορτίσετε τη μπαταρία. Αποφύγετε την έκθεση σε θερμοκρασίες υψηλότερες των 60 C (140 F). Μην αποσυναρμολογείτε τη μπαταρία και αποφύγετε το βραχυκύκλωμα των εξωτερικών επαφών, την πτώση, τη διάτρηση ή την απόρριψή της σε φωτιά ή νερό. Αντικαταστήστε τη μόνο με μπαταρία της HP σχεδιασμένη για το συγκεκριμένο προϊόν. ΠΡΟΣΟΧΗ Πριν αντικαταστήσετε την μπαταρία, είναι σημαντικό να κρατήσετε αντίγραφα ασφαλείας των ρυθμίσεων CMOS του υπολογιστή. Όταν αφαιρείτε ή αντικαθιστάτε την μπαταρία, οι ρυθμίσεις CMOS διαγράφονται. Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρονικά εξαρτήματα του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. 26 Κεφάλαιο 2 Αναβαθμίσεις υλικού

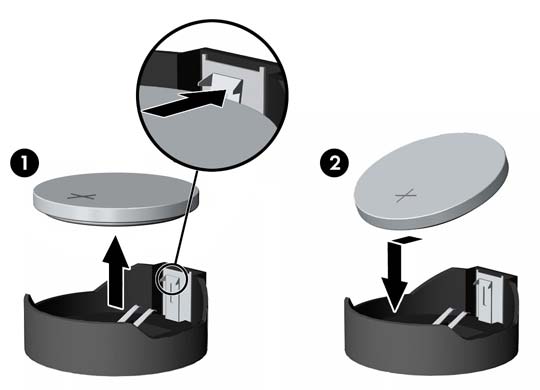

33 ΣΗΜΕΙΩΣΗ Η διάρκεια ζωής της μπαταρίας λιθίου μπορεί να παραταθεί αν συνδέσετε τον υπολογιστή σε ενεργή πρίζα AC. Η μπαταρία λιθίου χρησιμοποιείται μόνο όταν ο υπολογιστής ΔΕΝ τροφοδοτείται με ρεύμα AC. Η HP ενθαρρύνει τους πελάτες της να ανακυκλώνουν το χρησιμοποιημένο ηλεκτρονικό εξοπλισμό, τα γνήσια δοχεία εκτύπωσης HP και τις επαναφορτιζόμενες μπαταρίες. Για περισσότερες πληροφορίες σχετικά με τα προγράμματα ανακύκλωσης, επισκεφτείτε την τοποθεσία 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Αφαιρέστε το μπροστινό κάλυμμα. Ανατρέξτε στην ενότητα Αφαίρεση μπροστινού καλύμματος στη σελίδα Για να απελευθερώσετε την μπαταρία από τη θήκη της, πιέστε το μεταλλικό άγκιστρο που εξέχει πάνω από το ένα άκρο της μπαταρίας. Όταν η μπαταρία ανασηκωθεί, αφαιρέστε τη (1). 5. Για να τοποθετήσετε τη νέα μπαταρία, τοποθετήστε το ένα άκρο της κάτω από το χείλος της θήκης με τη θετική πλευρά προς τα πάνω. Σπρώξτε το άλλο άκρο προς τα κάτω έως ότου το άγκιστρο ασφαλίσει πάνω από το άλλο άκρο της μπαταρίας (2). 6. Τοποθετήστε ξανά το μπροστινό κάλυμμα. Ανατρέξτε στην ενότητα Επανατοποθέτηση μπροστινού καλύμματος στη σελίδα Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Αντικατάσταση μπαταρίας 27

34 Στερέωση του RP2 σε επιφάνεια πάγκου 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Ανασηκώστε το επάνω μέρος της οθόνης προς τα πίσω (1) και, στη συνέχεια, σπρώξτε το λαιμό της βάσης προς τα πίσω σε πλήρως κατακόρυφη θέση (2) για να αποκτήσετε πρόσβαση σε τις οπές βιδών στο κάτω μέρος της βάσης. ΣΗΜΕΙΩΣΗ Χρειάζεται κάποια δύναμη για να ωθήσετε το λαιμό της βάσης προς τα πίσω στην κατακόρυφη θέση. Κρατήστε τη βάση καλά με το ένα χέρι ενώ πιέζετε τον λαιμό με το άλλο χέρι. 28 Κεφάλαιο 2 Αναβαθμίσεις υλικού

35 4. Υπάρχουν δύο οπές βιδών στο κάτω μέρος της βάσης. Στερεώστε τη βάση στην επιφάνεια πάγκου χρησιμοποιώντας τις κατάλληλες διατάξεις στερέωσης (δεν παρέχονται από την HP) για την επιφάνειά σας. 5. Γείρετε το λαιμό της βάσης (1) και το επάνω μέρος της οθόνης (2) πίσω στις κανονικές τους θέσεις. 6. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Εγκατάσταση εξωτερικής κλειδαριάς ασφαλείας Κλειδαριά καλωδίου Μπορεί να χρησιμοποιηθεί μια κλειδαριά καλωδίου για τη στερέωση του RP2 σε ένα εξωτερικό αντικείμενο. Εγκατάσταση εξωτερικής κλειδαριάς ασφαλείας 29

36 Λουκέτο Μπορεί να χρησιμοποιηθεί ένα λουκέτο για την ασφάλιση του RP2 σε εξωτερικό αντικείμενο. 1. Εγκαταστήστε το λουκέτο βρόχο ασφαλείας στο πίσω μέρος. ΣΗΜΕΙΩΣΗ Το λουκέτο ασφαλείας βρόχο και βίδα παρέχονται με το RP2. 30 Κεφάλαιο 2 Αναβαθμίσεις υλικού

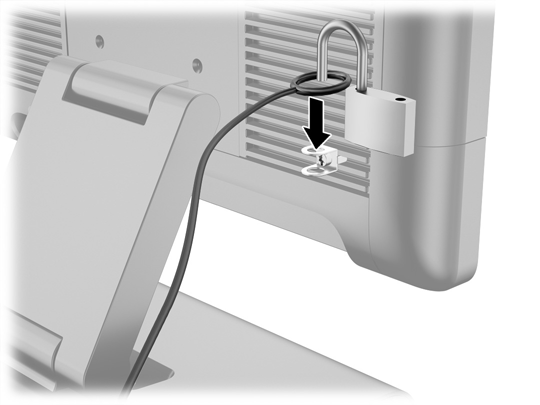

37 2. Συνδέστε ένα καλώδιο που είναι συνδεδεμένο σε ένα εξωτερικό αντικείμενο στο λουκέτο και τοποθετήστε το λουκέτο μέσα στο βρόχο ασφαλείας. Εγκατάσταση εξωτερικής κλειδαριάς ασφαλείας 31

38 3 Διαμόρφωση του λογισμικού Βαθμονόμηση οθόνης αφής Δεν χρειάζεται να εγκαταστήσετε το πρόγραμμα οδήγησης της λειτουργίας αφής για τα Microsoft Windows 7 Professional ή Embedded POSReady 7. Τα προγράμματα οδήγησης της λειτουργίας αφής συμπεριλαμβάνονται ήδη σε αυτά τα λειτουργικά συστήματα για αυτήν την οθόνη. Η HP συνιστά τη βαθμονόμηση της οθόνης αφής πριν από τη χρήση του συστήματος για να εξασφαλίσετε ότι το σημείο αφής καταχωρείται στην οθόνη στο σημείο όπου η γραφίδα ή το δάκτυλο ακουμπάει την οθόνη. Αν οποιαδήποτε στιγμή διαπιστώσετε ότι το σημείο αφής δεν καταχωρείται σωστά, ενδέχεται να πρέπει να επαναλάβετε τη διαδικασία βαθμονόμησης. Βαθμονόμηση για Windows 7 Professional και Embedded POSReady 7 Για να βαθμονομήσετε τη μονάδα αφής σε Windows 7 Professional και Embedded POSReady 7: 1. Στο εργοστασιακό είδωλο της HP, επιλέξτε Έναρξη > Όλα τα προγράμματα > Load Windows Calibration Tool και προχωρήστε στο βήμα 2. Ή Ανοίξτε το μενού Έναρξη, πατήστε το σύνδεσμο Πίνακας Ελέγχου και πληκτρολογήστε βαθμονόμηση στο πλαίσιο Αναζήτησης. Κάτω από την επιλογή Ρυθμίσεις Tablet PC, πατήστε το σύνδεσμο Μικρορύθμιση οθόνης για δεδομένα εισόδου πένας ή αφής. Στο πλαίσιο διαλόγου Ρυθμίσεις Tablet PC, πατήστε το κουμπί Βαθμονόμηση και προχωρήστε στο βήμα Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη για να πατήσετε τα σημάδια στόχου στην οθόνη αφής. Στο τέλος της διαδικασίας βαθμονόμησης, η μονάδα αφής πρέπει να ευθυγραμμιστεί με το βίντεο και τα σημεία αφής θα είναι ακριβή. Βαθμονόμηση για Windows 8.1 Professional και Embedded 8.1 Industry Pro Retail Για να βαθμονομήσετε τη μονάδα αφής σε Windows 8.1 Professional και Embedded 8.1 Industry Pro Retail: 1. Ανοίξτε τον Πίνακα Ελέγχου. Μπορείτε να πληκτρολογήσετε "Πίνακας Ελέγχου" στο πλαίσιο αναζήτησης για να έχετε πρόσβαση σε αυτόν. 2. Στον πίνακα ελέγχου πληκτρολογήστε "βαθμονόμηση" στο πλαίσιο αναζήτησης. Κάτω από την επιλογή Ρυθμίσεις Tablet PC, πατήστε το σύνδεσμο Μικρορύθμιση οθόνης για δεδομένα εισόδου πένας ή αφής. Στο πλαίσιο διαλόγου Ρυθμίσεις Tablet PC, πατήστε το κουμπί Βαθμονόμηση και προχωρήστε στο βήμα Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη για να πατήσετε τα σημάδια στόχου στην οθόνη αφής. Στο τέλος της διαδικασίας βαθμονόμησης, η μονάδα αφής πρέπει να ευθυγραμμιστεί με το βίντεο και τα σημεία αφής θα είναι ακριβή. Διαμόρφωση του MSR Για τη διαμόρφωση του MSR, ανατρέξτε στο HP Point of Sale Configuration Guide (Οδηγός διαμόρφωσης σημείων πώλησης HP) (διαθέσιμο μόνο στα αγγλικά). Ο οδηγός βρίσκεται στη μονάδα 32 Κεφάλαιο 3 Διαμόρφωση του λογισμικού

39 σκληρού δίσκου του συστήματος. Στα Windows 7 Professional ή Embedded POSReady 7, επιλέξτε Έναρξη > HP Point of Sale Information για να αποκτήσετε πρόσβαση στον οδηγό. Διαμόρφωση τροφοδοτούμενων σειριακών θυρών Οι σειριακές θύρες μπορούν να διαμορφωθούν ως τυπικές (μη τροφοδοτούμενες) σειριακές θύρες ή ως τροφοδοτούμενες σειριακές θύρες. Ορισμένες συσκευές χρησιμοποιούν μια τροφοδοτούμενη σειριακή θύρα. Αν η σειριακή θύρα έχει διαμορφωθεί ως τροφοδοτούμενη θύρα, οι συσκευές που υποστηρίζουν μια τροφοδοτούμενη σειριακή διασύνδεση δεν απαιτούν εξωτερική παροχή τροφοδοσίας. ΣΗΜΕΙΩΣΗ Ο υπολογιστής παραλαμβάνεται με όλες τις σειριακές θύρες διαμορφωμένες σε τυπική μη τροφοδοτούμενη σειριακή λειτουργία (0 Volts) από προεπιλογή. Οι σειριακές θύρες μπορούν να διαμορφωθούν χρησιμοποιώντας το βοηθητικό πρόγραμμα Computer F10 Setup. Κάτω από το μενού Onboard Devices, σας δίνεται η δυνατότητα να επιλέξετε τις ακόλουθες τρεις ρυθμίσεις για κάθε σειριακή θύρα ξεχωριστά: 0 volts 5 volts 12 volts ΠΡΟΣΟΧΗ Αποσυνδέστε όλες τις συσκευές που είναι συνδεδεμένες σε τροφοδοτούμενες σειριακές θύρες και επανεκκινήστε τον υπολογιστή για να αλλάξετε τις ρυθμίσεις τάσης σειριακής θύρας από το βοηθητικό πρόγραμμα Computer F10 Setup. ΣΗΜΕΙΩΣΗ Για να προσπελάσετε το βοηθητικό πρόγραμμα Computer F10 Setup, επανεκκινήστε τον υπολογιστή σας και πατήστε το πλήκτρο F10 μόλις το λογότυπο της HP εμφανιστεί στην οθόνη (πριν από την εκκίνηση του υπολογιστή στο λειτουργικό σύστημα). Διαμόρφωση τροφοδοτούμενων σειριακών θυρών 33

40 Α Αντιμετώπιση προβλημάτων Επεξήγηση φωτεινών ενδείξεων διαγνωστικού ελέγχου πρόσοψης και ηχητικών σημάτων κατά το POST Σε αυτή την ενότητα περιγράφονται οι κωδικοί των φωτεινών ενδείξεων της πρόσοψης καθώς και οι ηχητικοί κωδικοί που μπορεί να παρουσιαστούν πριν ή κατά το POST, οι οποίοι δεν συνοδεύονται απαραίτητα από κάποιον κωδικό ή μήνυμα κειμένου σφάλματος. ΠΡΟΕΙΔ/ΣΗ! Όταν ο υπολογιστής είναι συνδεδεμένος σε μια πρίζα AC, η τάση εφαρμόζεται πάντα στην μητρική πλακέτα. Για να αποφύγετε τον κίνδυνο τραυματισμού από ηλεκτροπληξία ή/και επαφή με θερμές επιφάνειες, αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αφήστε τα εσωτερικά τμήματα του συστήματος να κρυώσουν πριν τα ακουμπήσετε. ΣΗΜΕΙΩΣΗ Εάν δείτε φωτεινές ενδείξεις LED να αναβοσβήνουν σε πληκτρολόγιο PS/2, ψάξτε για φωτεινές ενδείξεις LED, οι οποίες να αναβοσβήνουν στον μπροστινό πίνακα του υπολογιστή και ανατρέξτε στον παρακάτω πίνακα για να καθορίσετε τους κωδικούς των φωτεινών ενδείξεων LED του μπροστινού πίνακα. Οι προτεινόμενες ενέργειες στον ακόλουθο πίνακα αναφέρονται με τη σειρά που θα πρέπει να εκτελούνται. Δεν είναι διαθέσιμες όλες οι φωτεινές ενδείξεις διαγνωστικού ελέγχου και όλα τα ηχητικά σήματα σε όλα τα μοντέλα. Πίνακας Α-1 Φωτεινές ενδείξεις πρόσοψης και ηχητικά σήματα διαγνωστικού ελέγχου Δραστηριότητα Ηχητικά σήματα Πιθανή αιτία Προτεινόμενη ενέργεια Η πράσινη φωτεινή ένδειξη λειτουργίας είναι αναμμένη. Καμία Ο υπολογιστής είναι ανοιχτός. Καμία Η πράσινη φωτεινή ένδειξη λειτουργίας αναβοσβήνει. Καμία Ο υπολογιστής βρίσκεται σε λειτουργία Suspend to RAM (Λειτουργία Suspend μέσω RAM) (σε ορισμένα μοντέλα μόνο) ή σε κανονική λειτουργία αναμονής. Δεν απαιτείται καμιά. Πατήστε οποιοδήποτε πλήκτρο αν υπάρχει συνδεδεμένο πληκτρολόγιο ή κουνήστε το ποντίκι αν υπάρχει συνδεδεμένο ποντίκι για να αφυπνίσετε τον υπολογιστή. Μπορείτε επίσης να αφυπνίσετε τον υπολογιστή πατώντας το κουμπί λειτουργίας ή πατώντας την οθόνη αφής. Η κόκκινη φωτεινή ένδειξη λειτουργίας αναβοσβήνει δύο φορές, μία ανά δευτερόλεπτο, ακολουθούμενη από παύση δύο δευτερολέπτων. Τα ηχητικά σήματα σταματούν μετά την πέμπτη φορά αλλά οι φωτεινές ενδείξεις συνεχίζουν μέχρι να επιλυθεί το πρόβλημα. 2 Ενεργοποιήθηκε η θερμική προστασία του επεξεργαστή: Ο ανεμιστήρας ίσως έχει μπλοκάρει ή δεν λειτουργεί. Ή Η σύνδεση της ψύκτρας/ ανεμιστήρα με τον επεξεργαστή δεν είναι σωστή. 1. Βεβαιωθείτε ότι οι αεραγωγοί του υπολογιστή δεν είναι μπλοκαρισμένοι και ότι ο ανεμιστήρας λειτουργεί. 2. Ανοίξτε το κάλυμμα, πατήστε το κουμπί λειτουργίας και δείτε εάν ο ανεμιστήρας περιστρέφεται. Εάν ο ανεμιστήρας δεν περιστρέφεται, βεβαιωθείτε ότι το καλώδιο του ανεμιστήρα είναι συνδεδεμένο στη σωστή υποδοχή στη μητρική κάρτα. 3. Εάν ο ανεμιστήρας είναι συνδεδεμένος, αλλά δεν λειτουργεί, αντικαταστήστε το σύστημα ψύκτρας/ανεμιστήρα. 34 Παράρτημα Α Αντιμετώπιση προβλημάτων

41 Πίνακας Α-1 Φωτεινές ενδείξεις πρόσοψης και ηχητικά σήματα διαγνωστικού ελέγχου (συνέχεια) Δραστηριότητα Ηχητικά σήματα Πιθανή αιτία Προτεινόμενη ενέργεια 4. Επικοινωνήστε με τον εξουσιοδοτημένο μεταπωλητή ή παροχέα τεχνικής υποστήριξης. Η κόκκινη φωτεινή ένδειξη λειτουργίας αναβοσβήνει τρεις φορές, μία ανά δευτερόλεπτο, ακολουθούμενη από παύση δύο δευτερολέπτων. Τα ηχητικά σήματα σταματούν μετά την πέμπτη φορά αλλά οι φωτεινές ενδείξεις συνεχίζουν μέχρι να επιλυθεί το πρόβλημα. Η κόκκινη φωτεινή ένδειξη λειτουργίας αναβοσβήνει τέσσερις φορές, μία ανά δευτερόλεπτο, ακολουθούμενη από παύση δύο δευτερολέπτων. Τα ηχητικά σήματα σταματούν μετά την πέμπτη φορά αλλά οι φωτεινές ενδείξεις συνεχίζουν μέχρι να επιλυθεί το πρόβλημα. Η κόκκινη φωτεινή ένδειξη λειτουργίας αναβοσβήνει πέντε φορές, μία ανά δευτερόλεπτο, ακολουθούμενη από παύση δύο δευτερολέπτων. Τα ηχητικά σήματα σταματούν μετά την πέμπτη φορά αλλά οι φωτεινές ενδείξεις συνεχίζουν μέχρι να επιλυθεί το πρόβλημα. Η κόκκινη φωτεινή ένδειξη λειτουργίας αναβοσβήνει έξι φορές, μία ανά δευτερόλεπτο, ακολουθούμενη από παύση δύο δευτερολέπτων. Τα ηχητικά σήματα σταματούν μετά την πέμπτη φορά αλλά οι φωτεινές ενδείξεις συνεχίζουν μέχρι να επιλυθεί το πρόβλημα. Η κόκκινη ένδειξη λειτουργίας αναβοσβήνει επτά φορές, μία ανά 3 Ο επεξεργαστής δεν έχει εγκατασταθεί (δεν αποτελεί ένδειξη επεξεργαστή κακής ποιότητας). 4 Διακοπή ρεύματος (το τροφοδοτικό υπερφορτώθηκε). 5 Σφάλμα μνήμης prevideo. 6 Σφάλμα κάρτας γραφικών pre-video. 7 Βλάβη μητρικής κάρτας (ανιχνεύτηκε σφάλμα στη 1. Ελέγξτε αν υπάρχει επεξεργαστής. 2. Επανατοποθετήστε τον επεξεργαστή. 1. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας DC είναι συνδεδεμένο στο πλαίσιο I/O. 2. Ελέγξτε αν κάποια συσκευή δημιουργεί πρόβλημα αφαιρώντας ΟΛΕΣ τις συνδεδεμένες συσκευές (όπως μια μονάδα σκληρού δίσκου). Ενεργοποιήστε το σύστημα. Αν το σύστημα μεταβεί στο POST, απενεργοποιήστε και αντικαταστήστε τη συσκευή για να δείτε αν έχει επιλυθεί το πρόβλημα. 3. Αντικαταστήστε το τροφοδοτικό. 4. Αντικαταστήστε τη μητρική κάρτα. ΠΡΟΣΟΧΗ Για να μην προκαλέστε ζημιά στη μονάδα μνήμης SODIMM ή στη μητρική κάρτα, πρέπει να αφαιρέσετε το καλώδιο τροφοδοσίας του υπολογιστή από την πρίζα προτού επιχειρήσετε την επανατοποθέτηση, εγκατάσταση ή αφαίρεση μονάδας μνήμης SODIMM. 1. Επανατοποθετήστε τη SODIMM. 2. Αντικαταστήστε τη SODIMM 3. Αντικαταστήστε τη μνήμη τρίτου κατασκευαστή με μνήμη της HP. 4. Αντικαταστήστε τη μητρική κάρτα. 1. Αποσυνδέστε το καλώδιο τροφοδοσίας. Πατήστε το κουμπί επαναφοράς CMOS. Εγκαταστήστε ένα βραχυκυκλωτήρα FDO για την απενεργοποίηση του μηχανισμού διαχείρισης (ή αφαιρέστε το βραχυκυκλωτήρα FDO για την απενεργοποίηση του μηχανισμού διαχείρισης αν ήταν εγκατεστημένος). 2. Αντικαταστήστε τη μητρική κάρτα. Αντικαταστήστε τη μητρική κάρτα. Επεξήγηση φωτεινών ενδείξεων διαγνωστικού ελέγχου πρόσοψης και ηχητικών σημάτων κατά το POST 35

42 Πίνακας Α-1 Φωτεινές ενδείξεις πρόσοψης και ηχητικά σήματα διαγνωστικού ελέγχου (συνέχεια) Δραστηριότητα Ηχητικά σήματα Πιθανή αιτία Προτεινόμενη ενέργεια δευτερόλεπτο, ακολουθούμενη από παύση δύο δευτερολέπτων. Τα ηχητικά σήματα σταματούν μετά την πέμπτη φορά αλλά οι φωτεινές ενδείξεις συνεχίζουν μέχρι να επιλυθεί το πρόβλημα. μνήμη ROM πριν από την εικόνα). Η κόκκινη ένδειξη λειτουργίας αναβοσβήνει οκτώ φορές, μία ανά δευτερόλεπτο, ακολουθούμενη από παύση δύο δευτερολέπτων. Τα ηχητικά σήματα σταματούν μετά την πέμπτη φορά αλλά οι φωτεινές ενδείξεις συνεχίζουν μέχρι να επιλυθεί το πρόβλημα. Η κόκκινη ένδειξη λειτουργίας αναβοσβήνει εννιά φορές, μία ανά δευτερόλεπτο, ακολουθούμενη από παύση δύο δευτερολέπτων. Τα ηχητικά σήματα σταματούν μετά την πέμπτη φορά αλλά οι φωτεινές ενδείξεις συνεχίζουν μέχρι να επιλυθεί το πρόβλημα. Η ένδειξη λειτουργίας αναβοσβήνει δώδεκα φορές, μία ανά δευτερόλεπτο, ακολουθούμενη από παύση δύο δευτερολέπτων. Τα ηχητικά σήματα σταματούν μετά την τρίτη φορά και ο υπολογιστής πραγματοποιεί επανεκκίνηση. 8 Μη έγκυρη μνήμη ROM βασισμένη σε εσφαλμένο αποτέλεσμα ελέγχου. 9 Το σύστημα τροφοδοτείται, αλλά δεν είναι δυνατή η εκκίνησή του. 12 Έληξε το χρονόμετρο υγείας. 1. Ενημερώστε ξανά την μνήμη ROM του συστήματος με την πλέον πρόσφατη εικόνα του BIOS. 2. Αντικαταστήστε τη μητρική κάρτα. 1. Αντικαταστήστε τον επεξεργαστή. 2. Αντικαταστήστε τη μητρική κάρτα. Καμία. Το σύστημα δεν ενεργοποιείται και η φωτεινή ένδειξη δεν αναβοσβήνει. Καμία Δεν είναι δυνατή η εκκίνηση λειτουργίας του συστήματος. Πατήστε το κουμπί λειτουργίας για λιγότερο από τέσσερα δευτερόλεπτα. Αν η φωτεινή ένδειξη του σκληρού δίσκου γίνει πράσινη, τότε το πλήκτρο λειτουργίας λειτουργεί κανονικά. Αντικαταστήστε τη μητρική κάρτα. Ή Πατήστε το κουμπί λειτουργίας για λιγότερο από τέσσερα δευτερόλεπτα. Αν η φωτεινή ένδειξη του σκληρού δίσκου δεν γίνει πράσινη, τότε: 1. Ελέγξτε αν η πρίζα AC στην οποία έχετε συνδέσει τη μονάδα λειτουργεί. 2. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας DC είναι συνδεδεμένο στο πλαίσιο I/O. 36 Παράρτημα Α Αντιμετώπιση προβλημάτων

43 Πίνακας Α-1 Φωτεινές ενδείξεις πρόσοψης και ηχητικά σήματα διαγνωστικού ελέγχου (συνέχεια) Δραστηριότητα Ηχητικά σήματα Πιθανή αιτία Προτεινόμενη ενέργεια 3. Αντικαταστήστε το τροφοδοτικό. Επεξήγηση φωτεινών ενδείξεων διαγνωστικού ελέγχου πρόσοψης και ηχητικών σημάτων κατά το POST 37

44 Β Ηλεκτροστατική αποφόρτιση Μια αποφόρτιση στατικού ηλεκτρισμού από ένα δάκτυλο ή άλλο αγωγό μπορεί να προκαλέσει ζημιά στις μητρικές κάρτες ή σε άλλες συσκευές με ευαισθησία στο στατικό ηλεκτρισμό. Τέτοιου είδους ζημιά μπορεί να μειώσει τη διάρκεια ζωής της συσκευής. Αποτροπή πρόκλησης ηλεκτροστατικής ζημιάς Για να αποφύγετε την πρόκληση ηλεκτροστατικής ζημιάς, λάβετε υπόψη τις ακόλουθες προφυλάξεις: Αποφεύγετε την επαφή με τα χέρια μεταφέροντας και αποθηκεύοντας τα προϊόντα σε συσκευασίες που προστατεύουν από το στατικό ηλεκτρισμό. Διατηρείτε τα εξαρτήματα που είναι ευαίσθητα στον ηλεκτροστατικό ηλεκτρισμό στις συσκευασίες τους μέχρι να φτάσουν σε χώρους εργασίας ασφαλείς από το στατικό ηλεκτρισμό. Τοποθετήστε τα εξαρτήματα σε μια γειωμένη επιφάνεια προτού τα αφαιρέσετε από τις συσκευασίες τους. Αποφεύγετε να αγγίζετε ακίδες, αγωγούς ή κυκλώματα. Να είστε πάντα καλά γειωμένοι όταν αγγίζετε ένα στοιχείο ή διάταξη ευαίσθητη στον στατικό ηλεκτρισμό. Μέθοδοι γείωσης Υπάρχουν αρκετοί μέθοδοι γείωσης. Χρησιμοποιήστε μία ή περισσότερες από τις παρακάτω μεθόδους όταν χειρίζεστε ή εγκαθιστάτε εξαρτήματα ευαίσθητα στον ηλεκτροστατικό ηλεκτρισμό: Χρησιμοποιήστε ένα λουράκι χεριού που είναι συνδεδεμένο με ένα γειωμένο καλώδιο σε ένα γειωμένο σταθμό εργασίας ή πλαίσιο υπολογιστή. Τα λουράκια χεριού είναι εύκαμπτα λουράκια με ελάχιστη αντίσταση 1 megohm +/- 10 τοις εκατό στα γειωμένα σύρματα. Για σωστή γείωση, φορέστε το λουράκι ώστε να ακουμπά στο δέρμα σας. Χρησιμοποιήστε λουράκια για τις φτέρνες, για τα δάχτυλα των ποδιών ή για τις μπότες σε χώρους εργασίας όπου παραμένετε όρθιοι. Φοράτε τα λουράκια και στα δύο πόδια όταν πατάτε σε αγώγιμα πατώματα ή σε χαλιά που διαχέουν ενέργεια. Χρησιμοποιείτε αγώγιμα εργαλεία επισκευής στην εργασία σας. Χρησιμοποιείτε ένα φορητό σετ εργαλείων επισκευής με ένα αναδιπλούμενο χαλάκι εργασίας. Εάν δεν διαθέτετε κάποιο από τον συνιστώμενο εξοπλισμό για σωστή γείωση, επικοινωνήστε με έναν εξουσιοδοτημένο πωλητή, μεταπωλητή ή παροχέα υπηρεσιών της HP. ΣΗΜΕΙΩΣΗ Για περισσότερες πληροφορίες σχετικά με το στατικό ηλεκτρισμό, επικοινωνήστε με έναν εξουσιοδοτημένο πωλητή, μεταπωλητή ή παροχέα υπηρεσιών της HP. 38 Παράρτημα Β Ηλεκτροστατική αποφόρτιση

45 Γ Οδηγίες λειτουργίας, τακτική φροντίδα και προετοιμασία αποστολής υπολογιστή Οδηγίες λειτουργίας και τακτική φροντίδα υπολογιστή Ακολουθήστε αυτές τις οδηγίες για τη σωστή εγκατάσταση και φροντίδα του υπολογιστή και της οθόνης σας: Η HP συνιστά ελεύθερο χώρο 17 mm από τα πτερύγια στο πίσω μέρος του πλαισίου για έκλυση θερμότητας. Κρατήστε το σύστημα λιανικής HP RP2 μακριά από υπερβολική υγρασία, άμεσο ηλιακό φως και ακραίες συνθήκες ζέστης και ψύχους. Μην χρησιμοποιείτε τον υπολογιστή, αν έχουν αφαιρεθεί οποιαδήποτε από τα καλύμματα πρόσβασης. Μη στοιβάζετε τους υπολογιστές τον έναν επάνω στον άλλο ή τοποθετείτε τους υπολογιστές τόσο κοντά τον έναν με τον άλλο ώστε να λαμβάνουν τον ανακυκλωμένο ή προθερμασμένο αέρα του άλλου. Εάν ο υπολογιστής πρόκειται να λειτουργήσει σε ξεχωριστό περίβλημα, πρέπει να παρέχεται αερισμός εισόδου και εξόδου στο περίβλημα και θα ισχύουν οι ίδιες οδηγίες λειτουργίας που αναφέρθηκαν παραπάνω. Διατηρείτε τα υγρά μακριά από το σύστημα λιανικής RP2. Μην καλύπτετε ποτέ τα πτερύγια στο πίσω μέρος του υπολογιστή με οποιουδήποτε είδους υλικό. Εγκαταστήστε ή ενεργοποιήστε λειτουργίες διαχείρισης ενέργειας του λειτουργικού συστήματος ή άλλου λογισμικού, συμπεριλαμβανομένων καταστάσεων αναστολής λειτουργίας. Απενεργοποιήστε τον υπολογιστή προτού κάνετε οτιδήποτε από τα παρακάτω: Σκουπίστε το εξωτερικό του υπολογιστή με ένα μαλακό, νωπό πανί όπως απαιτείται. Η χρήση προϊόντων καθαρισμού μπορεί προκαλέσει αποχρωματισμό ή ζημιά στο φινίρισμα. Περιστασιακά, καθαρίζετε τα πτερύγια στο πίσω μέρος για να τα διατηρείτε χωρίς χνούδια, σκόνη και άλλα ξένα σώματα ενδέχεται που μπορεί να εμποδίζουν την έκλυση θερμότητας από τα πτερύγια. Συντήρηση της οθόνης αφής Διατηρείτε την οθόνη και τον αισθητήρα αφής καθαρά. Ο αισθητήρας αφής σας δεν έχει μεγάλες απαιτήσεις συντήρησης. Η HP συνιστά τον περιοδικό καθαρισμό της γυάλινης επιφάνειας του αισθητήρας αφής. Απενεργοποιήστε την οθόνη σας πριν την καθαρίσετε. Συνήθως, ένα διάλυμα ισοπροπυλικής αλκοόλης και νερού σε αναλογία 50:50 είναι το καλύτερο καθαριστικό για τον αισθητήρα αφής σας. Είναι σημαντικό να μην χρησιμοποιήσετε καυστικά χημικά στον αισθητήρα αφής. Μη χρησιμοποιείτε διαλύματα με βάση το ξύδι. Οδηγίες λειτουργίας και τακτική φροντίδα υπολογιστή 39

46 Βάλτε το καθαριστικό πάνω σε ένα μαλακό ύφασμα χωρίς χνούδια. Μη χρησιμοποιείτε βρώμικα πανιά. Να νοτίζετε πάντα το πανί και κατόπιν να καθαρίζετε τον αισθητήρα. Φροντίστε να ψεκάζετε το καθαριστικό υγρό στο πανί και όχι στον αισθητήρα ώστε οι σταγόνες να μην γλιστρήσουν μέσα στην οθόνη ή να λεκιάσουν το πλαίσιο. Προετοιμασία για αποστολή Ακολουθήστε αυτές τις συστάσεις όταν προετοιμάζετε τον υπολογιστή για αποστολή: 1. Δημιουργήστε αντίγραφα ασφαλείας των αρχείων του σκληρού δίσκου. Βεβαιωθείτε ότι τα μέσα αντιγράφων ασφαλείας δεν εκτίθενται σε ηλεκτρική ή μαγνητική ακτινοβολία κατά την αποθήκευση ή τη μεταφορά. ΣΗΜΕΙΩΣΗ Η μονάδα σκληρού δίσκου κλειδώνει αυτόματα όταν απενεργοποιείται η τροφοδοσία του συστήματος. 2. Αφαιρέστε και αποθηκεύστε όλα τα αφαιρούμενα μέσα. 3. Απενεργοποιήστε τον υπολογιστή και τις εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και στη συνέχεια, από τον υπολογιστή. 5. Αποσυνδέστε τα στοιχεία του συστήματος και τις εξωτερικές συσκευές από τις πηγές τροφοδοσίας τους και στη συνέχεια, από τον υπολογιστή. 6. Τοποθετήστε τα στοιχεία του συστήματος και τις εξωτερικές συσκευές στις αρχικές τους συσκευασίες ή σε παρόμοιες με αρκετό υλικό συσκευασίας για την προστασία τους. 40 Παράρτημα Γ Οδηγίες λειτουργίας, τακτική φροντίδα και προετοιμασία αποστολής υπολογιστή
