1 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ ABB - ΠΙΝΑΚΕΣ ΠΙΝΑΚΕΣ ABB Χωνευτοί Πλαστικοί Πίνακες, ΙΡ 40 Χωνευτοί πλαστικοί πίνακες διανομής με φιμέ πορτάκι σε κάθε σειρά, ESTETICA - Βαθμός Προστασίας ΙΡ40, Μηχανική αντοχή ΙΚ08 (6 joules), Κλάση ηλεκτρικής Μόνωσης ΙΙ -Από αυτοσβενόμενο θερμοπλαστικό υλικό λευκού χρώματος RAL 9016, ανθεκτικό σε φωτιά έως 6500C σύμφωνα με το Πρότυπο IEC Με ανεξάρτητη φιμέ πόρτα σε κάθε σειρά ανοιγόμενη προς τα επάνω με ειδικό μηχανισμό push pull -Διαθέτουν αφαιρετό πλαίσιο για ευκολότερη καλωδίωση και τοποθέτηση των υλικών και κλέμμες ουδετέρου και γείωσης. Με προχαραγμένες οπές στα πάνω, κάτω καθώς και στα πλαϊνά τμήματα του πίνακα για την απευθείας είσοδο των καλωδίων από τον τοίχο. -Αξονική απόσταση μεταξύ σειρών 150mm -Σύμφωνα με τα Πρότυπα CEI (1996) + V1 + V2, IEC Πλάτος x Ύψος x Βάθος CU x 180 x CU x 180 x CU x 180 x CU x 180 x CU x 395 x CU x 545 x Χωνευτοί πλαστικοί πίνακες διανομής με φιμέ πόρτα, UNIBOX - Βαθμός Προστασίας ΙΡ40, Μηχανική αντοχή ΙΚ09 (10 joules), Κλάση ηλεκτρικής Μόνωσης ΙΙ -Από αυτοσβενόμενο θερμοπλαστικό υλικό λευκού χρώματος RAL 9016, ανθεκτικό σε φωτιά έως 6500C σύμφωνα με το Πρότυπο IEC Με φιμέ πόρτα ανοιγόμενη είτε αριστερά είτε δεξιά με ειδικό μηχανισμό push pull ή με κλειδαριά. Διαθέτουν επίσης αφαιρετό πλαίσιο για ευκολότερη καλωδίωση και τοποθέτηση των υλικών και κλέμμες ουδετέρου και γείωσης. -Με προχαραγμένες οπές στα επάνω, κάτω και πλαϊνά τμήματα του πίνακα για απευθείας είσοδο των καλωδίων από τον τοίχο -Αξονική απόσταση μεταξύ σειρών 150mm -Σύμφωνα με τα Πρότυπα CEI (1996) + V1 + V2, IEC Πλάτος x Ύψος x Βάθος CU x 238 x CU x 262 x CU x 408 x CU x 533 x CU x 533 x Περιγραφή Βάση εντοιχισμού με αφαιρετό πλαίσιο LK12530 Κλειδαριά με 2 κλειδιά

2 4.2-2 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ ABB - ΠΙΝΑΚΕΣ Χωνευτοί Μεταλλοπλαστικοί Πίνακες, ΙΡ 30 UK500 Χωνευτοί μεταλλοπλαστικοί πίνακες UK500 Κατασκευάζονται σύμφωνα με το πρότυπο IEC Κλάση ηλεκτρικής μόνωσης ΙΙ. Το βάθος εντοιχισμού των πινάκων είναι 88 mm. Η αξονική απόσταση μεταξύ των ραγών είναι 125 mm. Εντοιχίζονται σε ψευδότοιχους από γυψοσανίδες με τη χρήση του ειδικού εξαρτήματος UZ90P4. Η βάση εντοιχισμού με το αφαιρετό πλαίσιο στήριξης των υλικών είναι συσκευασμένη ξεχωριστά από την πόρτα με την κορνίζα της Παραδίδονται με: μπάρες ουδετέρου και γείωσης Ν / ΡΕ, καλύμματα κενών θέσεων, ταινίες σήμανσης κυκλωμάτων και χαρτόνι προστασίας της βάσης εντοιχισμού από σοβάδες. Πλάτος x Ύψος x Βάθος Χωνευτοί μεταλλοπλαστικοί πίνακες με φιμέ πόρτα UK510ETT 367 x UK520ETT 367 x UK530ETT 367 x UK540ETT 367 x Χωνευτοί μεταλλοπλαστικοί πίνακες με αδιαφανή λευκή πόρτα UK510E 367 x UK520E 367 x UK530E 367 x UK540E 367 x Χωνευτοί μεταλλοπλαστικοί πίνακες με πόρτα κάδρο UK520ΒE-W (1) 374 x UK530ΒE-W (1) 374 x UK520ΒE-A (2) 378 x UK530ΒE-A (2) 378 x Λευκή Πόρτα, 2.Πόρτα αλουμινίου Χωνευτοί μεταλλοπλαστικοί πίνακες με διακοσμητική πομπέ πόρτα ΙΝΟΧ UK520ΒE-Ι 350 x UK530ΒE-Ι 350 x χωνευτών μεταλλοπλαστικών πινάκων UK 500 Συνεργαζόμενες πόρτες Χωνευτοί μεταλλοπλαστικοί πίνακες με φιμέ πόρτα UK510ΒE BL510 & BL510K UK520ΒE BL520 & BL520K & BL527D & BL521D & BL528D UK530ΒE BL530 & BL530K & BL537D & BL531D & BL538D UK540ΒE BL540 & BL540K Πόρτες κάδρο με λευκή κορνίζα Κατάλληλη για βάση εντοιχισμού BL527D UK520ΒE BL537D UK530ΒE Πόρτες κάδρο με κορνίζα αλουμινίου BL521D UK520ΒE BL531D UK530ΒE Πόρτες ΙΝΟΧ διακοσμητικές πομπέ BL528D UK520ΒE BL538D UK530ΒE Σετ στήριξης σε ψευδότοιχο Κατάλληλο για ψευδότοιχους με πάχος 8-35mm UZ 90P4 Σετ στήριξης χωνευτών πινάκων σε ψευδότοιχο Κλειδαριά με δύο κλειδιά Περιγραφή UZ1 Κλειδαριά με δύο κλειδιά για πόρτες

3 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ ABB - ΠΙΝΑΚΕΣ Επίτοιχοι πλαστικοί Πίνακες, ΙΡ 40 UNIBOX Επίτοιχοι πλαστικοί πίνακες διανομής UNIBOX -Βαθμός προστασίας ΙΡ 40, Μηχανική αντοχή ΙΚ 09 (10 joules), Κλάση ηλεκτρικής Μόνωσης ΙΙ -Από αυτοσβενόμενο θερμοπλαστικό υλικό λευκού χρώματος RAL 9016, ανθεκτικό στη φωτιά μέχρι 6500C σύμφωνα με το Πρότυπο IEC Χωρίς πόρτα ή με φιμέ πόρτα ανοιγόμενη είτε αριστερά είτε δεξιά, με ειδικό μηχανισμό push pull ή με κλειδαριά 1 έως 3 σειρών με αξονική απόσταση μεταξύ τους 150 mm. - Διαθέτει πλαίσιο με ράγα DIN που μπορεί να στερεωθεί προσωρινά υπό γωνία ή να απομακρυνθεί τελείως για ευκολότερη καλωδίωση και τοποθέτηση των υλικών Μπορούν να φιλοξενήσουν από 8 έως 54 στοιχεία πλάτους 17,5 mm. Όλοι οι τύποι άνω των 8 στοιχείων μπορούν να φιλοξενήσουν ένα επιπλέον στοιχείο ανά σειρά που προκύπτει με την απομάκρυνση πλαστικών ελασμάτων πλάτους 0,5 στοιχείου, από τα δύο άκρα κάθε σειράς της μετώπης του πίνακα. Με βίδες ταχείας σύσφιξης από θερμοπλαστικό υλικό για τη στερέωση της μετώπης του πίνακα. Με ανάγλυφο κανόνα μέτρησης στην πλάτη του πίνακα για ακριβέστερη τοποθέτηση καναλιών. Με ειδικό εξάρτημα για τη στερέωση των αγωγών στο πάνω και κάτω μέρος της πλάτης του πίνακα που περιορίζει την πιθανότητα μηχανικής επαφής με τους ακροδέκτες του ραγοϋλικού (για πίνακες άνω των 8 στοιχείων). Με προχαραγμένες οπές στο πάνω και κάτω τμήμα της μετώπης του πίνακα για την απευθείας είσοδο των καλωδίων από τον τοίχο. Τηρούν τα πρότυπα: CEI (1996) + V1 + V2, IEC Πλάτος x Ύψος x Βάθος Επίτοιχοι πίνακες χωρίς πόρτα, UNIBOX Επίτοιχοι πίνακες λευκού χρώματος χωρίς πόρτα, αφαιρετό πλαίσιο και κλέμμες ουδετέρου και γείωσης CU x 160 x * CU x 160 x * CU x 160 x * CU x 220 x CU x 245 x CU x 390 x CU x 515 x CU x 515 x * Δεν περιλαμβάνουν κλέμμες ουδετέρου και γείωσης Επίτοιχοι πίνακες με φιμέ πόρτα, UNIBOX Επίτοιχοι πίνακες λευκού χρώματος με φιμέ πόρτα, αφαιρετό πλαίσιο και κλέμμες ουδετέρου και γείωσης CU x 220 x CU x 245 x CU x 390 x CU x 515 x CU x 515 x Περιγραφή Βάση εντοιχισμού με αφαιρετό πλαίσιο LK12530 Κλειδαριά με 2 κλειδιά

4 4.2-4 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ ABB - ΠΙΝΑΚΕΣ Στεγανές πλαστικές μετώπες, ΙΡ 55 Στεγανές μετώπες ραγοϋλικών με φιμέ πόρτα Μετώπες για τοποθέτηση σε πόρτα πίνακα. Διαθέτουν ράγα για τη στήριξη ραγοϋλικών. ΙΡ 55, IK 08 (06 Joules). Από αυτοσβεννύμενο θερμοπλαστικό υλικό γκρι χρώματος (RAL 7035), ανθεκτικό σε φωτιά μέχρι και 650 C σύμφωνα με το πρότυπο IEC Mε φιμέ πόρτα ανοιγόμενη προς τα πάνω που ασφαλίζει με πλήκτρο ελατηριωτού μηχανισμού και μπορεί να δεχτεί κλειδαριά. 1 σειράς. Μπορούν να φιλοξενήσουν από 4 έως 10 στοιχεία πλάτους 17,5 mm. Πλάτος x Ύψος x Βάθος Στεγανές μετώπες ραγοϋλικών με φιμέ πόρτα Μετώπες για τοποθέτηση σε πόρτα πίνακα. Διαθέτουν ράγα για τη στήριξη ραγοϋλικών PF x 180 x PF x 160 x PF x 180 x μετωπών ΙΡ LK12865 Κλειδαριά για πόρτες στεγανών πινάκων και μετωπών ΙΡ55

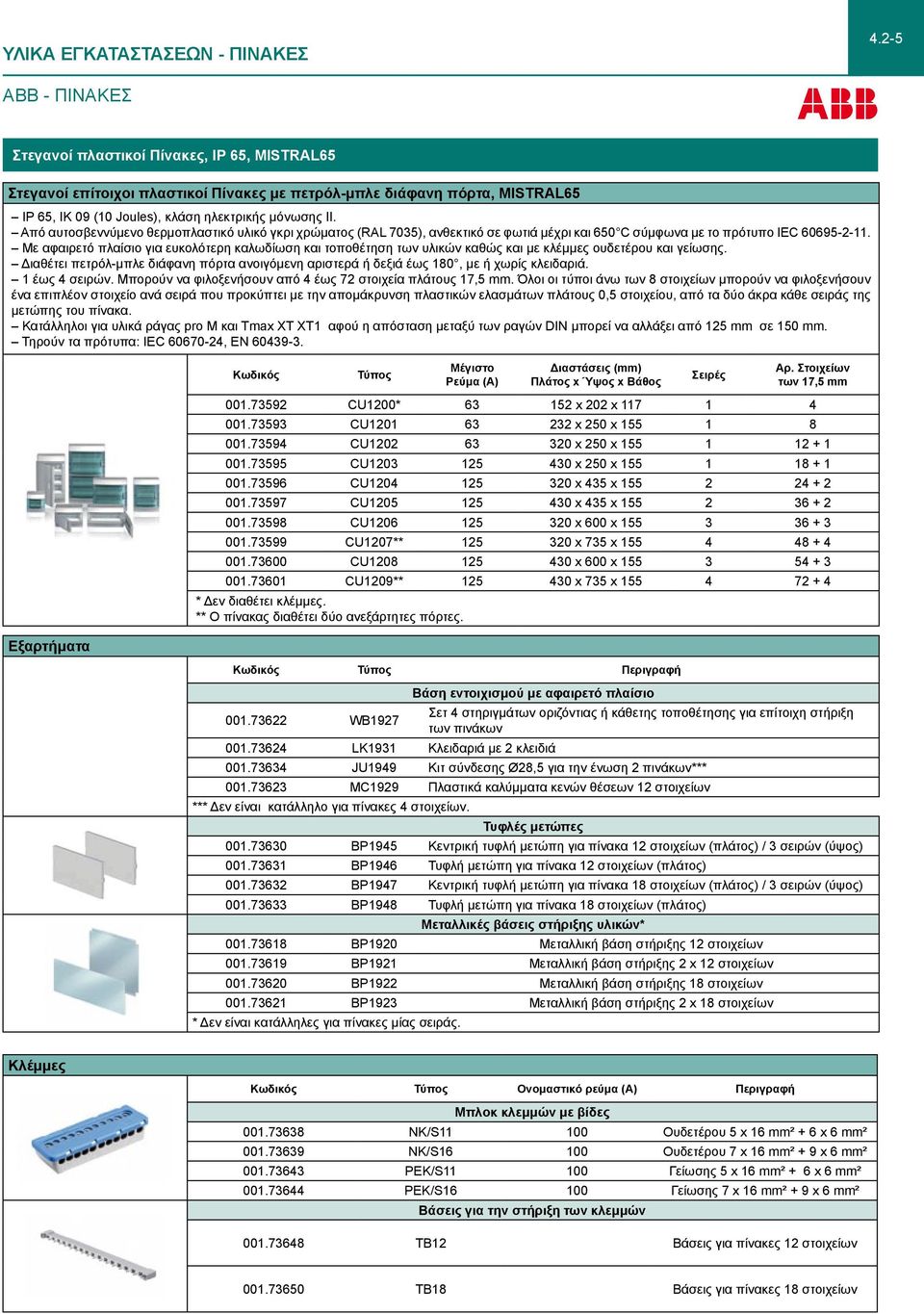

5 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ ABB - ΠΙΝΑΚΕΣ Στεγανοί πλαστικοί Πίνακες, ΙΡ 65, MISTRAL65 Στεγανοί επίτοιχοι πλαστικοί Πίνακες με πετρόλ-μπλε διάφανη πόρτα, MISTRAL65 ΙΡ 65, IK 09 (10 Joules), κλάση ηλεκτρικής μόνωσης ΙΙ. Από αυτοσβεννύμενο θερμοπλαστικό υλικό γκρι χρώματος (RAL 7035), ανθεκτικό σε φωτιά μέχρι και 650 C σύμφωνα με το πρότυπο IEC Με αφαιρετό πλαίσιο για ευκολότερη καλωδίωση και τοποθέτηση των υλικών καθώς και με κλέμμες ουδετέρου και γείωσης. Διαθέτει πετρόλ-μπλε διάφανη πόρτα ανοιγόμενη αριστερά ή δεξιά έως 180, με ή χωρίς κλειδαριά. 1 έως 4 σειρών. Μπορούν να φιλοξενήσουν από 4 έως 72 στοιχεία πλάτους 17,5 mm. Όλοι οι τύποι άνω των 8 στοιχείων μπορούν να φιλοξενήσουν ένα επιπλέον στοιχείο ανά σειρά που προκύπτει με την απομάκρυνση πλαστικών ελασμάτων πλάτους 0,5 στοιχείου, από τα δύο άκρα κάθε σειράς της μετώπης του πίνακα. Κατάλληλοι για υλικά ράγας pro M και Tmax XT XT1 αφού η απόσταση μεταξύ των ραγών DIN μπορεί να αλλάξει από 125 mm σε 150 mm. Τηρούν τα πρότυπα: IEC , ΕΝ Μέγιστο Ρεύμα (Α) Πλάτος x Ύψος x Βάθος CU1200* x 202 x CU x 250 x CU x 250 x CU x 250 x CU x 435 x CU x 435 x CU x 600 x CU1207** x 735 x CU x 600 x CU1209** x 735 x * Δεν διαθέτει κλέμμες. ** Ο πίνακας διαθέτει δύο ανεξάρτητες πόρτες. Περιγραφή Βάση εντοιχισμού με αφαιρετό πλαίσιο WB1927 Σετ 4 στηριγμάτων οριζόντιας ή κάθετης τοποθέτησης για επίτοιχη στήριξη των πινάκων LK1931 Κλειδαριά με 2 κλειδιά JU1949 Κιτ σύνδεσης Ø28,5 για την ένωση 2 πινάκων*** MC1929 Πλαστικά καλύμματα κενών θέσεων 12 στοιχείων *** Δεν είναι κατάλληλο για πίνακες 4 στοιχείων. Τυφλές μετώπες BP1945 Κεντρική τυφλή μετώπη για πίνακα 12 στοιχείων (πλάτος) / 3 σειρών (ύψος) BP1946 Τυφλή μετώπη για πίνακα 12 στοιχείων (πλάτος) BP1947 Κεντρική τυφλή μετώπη για πίνακα 18 στοιχείων (πλάτος) / 3 σειρών (ύψος) BP1948 Τυφλή μετώπη για πίνακα 18 στοιχείων (πλάτος) Μεταλλικές βάσεις στήριξης υλικών* BP1920 Μεταλλική βάση στήριξης 12 στοιχείων BP1921 Μεταλλική βάση στήριξης 2 x 12 στοιχείων BP1922 Μεταλλική βάση στήριξης 18 στοιχείων BP1923 Μεταλλική βάση στήριξης 2 x 18 στοιχείων * Δεν είναι κατάλληλες για πίνακες μίας σειράς. Κλέμμες Ονομαστικό ρεύμα (Α) Περιγραφή Μπλοκ κλεμμών με βίδες NK/S Ουδετέρου 5 x 16 mm² + 6 x 6 mm² NK/S Ουδετέρου 7 x 16 mm² + 9 x 6 mm² PEK/S Γείωσης 5 x 16 mm² + 6 x 6 mm² PEK/S Γείωσης 7 x 16 mm² + 9 x 6 mm² Βάσεις για την στήριξη των κλεμμών TB12 Βάσεις για πίνακες 12 στοιχείων TB18 Βάσεις για πίνακες 18 στοιχείων

6 4.2-6 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ GEWISS - ΠΙΝΑΚΕΣ ΠΙΝΑΚΕΣ GEWISS ΣΕΙΡΑ 40CDK/CD ΣΕΙΡΑ 40CDK πίνακες επίτοιχοι ΙΡ 65 Προδιαθετιμένοι για υποδοχή κλεμμών Διαφανής Σταχτί Πόρτα 451.GW40101 GW Χ210Χ GW40102 GW X210X GW40103 GW X260X GW40104 GW x420x (2x12) GW40105 GW x570x (3x12) GW40106 GW X285X GW40107 GW x463x (2x18) GW40108 GW x655x (3x18) GW40109 GW x878x (4x18) 1 Συσκ ΣΕΙΡΑ 40CD πίνακες επίτοιχοι ΙΡ 40 Προδιαθετιμένοι για υποδοχή κλεμμών Διαφανής Σταχτί Πόρτα 451.GW40043 GW Χ180Χ GW40045 GW Χ225Χ GW40047 GW Χ350Χ (2Χ12) GW40049 GW Χ400Χ (2Χ18) GW40051 GW Χ550Χ (3Χ18) GW40053 GW Χ850Χ (4Χ18) 1 Συσκ

7 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ GEWISS - ΠΙΝΑΚΕΣ ΣΕΙΡΑ 40CDK - πίνακες χωνευτοί Προδιαθετιμένοι για υποδοχή κλεμμών Διαφανής Σταχτί Πόρτα 451.GW40601 GW Χ160Χ GW40602 GW Χ160Χ GW40603 GW Χ170Χ GW40604 GW Χ195Χ GW40605 GW Χ270Χ GW40606 GW Χ420Χ85 24 (2Χ12) GW40608 GW Χ310Χ GW40609 GW Χ505Χ85 36 (2Χ18) GW40610 GW Χ680Χ95 54 (3Χ18) GW40611 GW Χ855Χ95 72 (4Χ18) 1 Συσκ Tύπος Κλέμα Γειώσεως/Ουδετέρου 451.GW40401 GW Χ(1Χ25)+(7Χ10) GW40402 GW Χ(3Χ25)+(10Χ10) GW40404 GW Χ(5Χ25)+14Χ10) Συσκ

8 4.2-8 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ LEGRAND - ΠΙΝΑΚΕΣ ΠΙΝΑΚΕΣ LEGRAND Nedbox πίνακες χωνετοί 12 έως 48+8 στοιχεία Κατηγορία μόνωσης ΙΙ Σύμφωνα με το Πρότυπο ΕΝ Αυτοσβέσιμο υλικό στους 750 0C Βαθμός Προστασίας ΙΡ 40 Μηχανική Αντοχή ΙΚ 07 Κλέμμες ουδετέρου και γείωσης Δυνατότητα τοποθέτησης της πόρτας στην αριστερή ή δεξιά πλευρά Δυνατότητα στήριξης σε γυψοσανίδα με το εξάρτημα Nedbox πίνακες χωνευτοί Πόρτα διαφανής με μεταλλικό πλαίσιο σειρά 305 x 330 x σειρές 430 x 330 x σειρές 555 x 330 x σειρές 680 x 330 x Συσκ Πόρτα μεταλλική σειρά 305 x 330 x σειρές 430 x 330 x σειρές 555 x 330 x σειρές 680 x 330 x Περιγραφή Συσκ. Πλαίσια μείωσης βάθους κουτιού Για μείωση του βάθους του κουτιού εντοιχισμού σε 70 mm Για πίνακες 1 σειράς αρ. καταλ / Για πίνακες 2 σειράς αρ. καταλ / Για πίνακες 3 σειράς αρ. καταλ / Για πίνακες 4 σειράς αρ. καταλ /54 Σετ γυψοσανίδας Για τοποθέτηση σε γυψοσανίδα Κλειδαριά για ασφάλιση της πόρτας Κλειδαριά Nο 850 1

9 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ LEGRAND - ΠΙΝΑΚΕΣ Practibox πίνακες χωνετοί Practibox πίνακες χωνευτοί 6 έως 36 στοιχεία Κατηγορία μόνωσης ΙΙ Βαθμός Προστασίας ΙΡ 40, Μηχανική Αντοχή ΙΚ 07 Λευκό χρώμα RAL 9003 Αναστρεφόμενο πλαίσιο για αλλαγή της θέσης της πόρτας είτε αριστερά είτε δεξιά Προσφέρονται με κλέμμες γείωσης και ουδετέρου (εκτός από τα 6 και 8 στοιχεία) Οι κλέμμες μπορούν να τοποθετηθούν στο πάνω ή στο κάτω μέρος του πίνακα για μεγαλύτερη ευελιξία στην καλωδίωση Practibox Μειωμένο βάθος εντοιχισμού για μονοδρομικό τοίχο σειρά 186 x 230 x σειρά 188 x 266 x σειρά 225 x 334 x σειρές 376 x 334 x σειρές 526 x 334 x Συσκ Περιγραφή Συσκ Κλειδαριά για πίνακες 2 και 3 σειρών 1 Ekinoxe TX πίνακες χωνετοί Κατηγορία μόνωσης ΙΙ Σύμφωνα με το Πρότυπο IEC Βαθμός Προστασίας ΙΡ 40 Μηχανική Αντοχή ΙΚ 07 Αυτοσβέσιμο υλικό σύμφωνα με την ΕΝ Δυνατότητα κλειδώματος της πόρτας με το εξάρτημα αρ. καταλ Προσφέρονται με κλέμμες ουδετέρου και γείωσης Ekinoxe πίνακες χωνευτοί σειρά 253 x 422 x 72 1 x σειρές 460 x 425 x 95 2 x σειρές 610 x 425 x 95 3 x σειρές 760 x 425 x 95 4 x 18 1 Συσκ Περιγραφή Συσκ Κλειδαριά για την πόρτα των πινάκων Ν

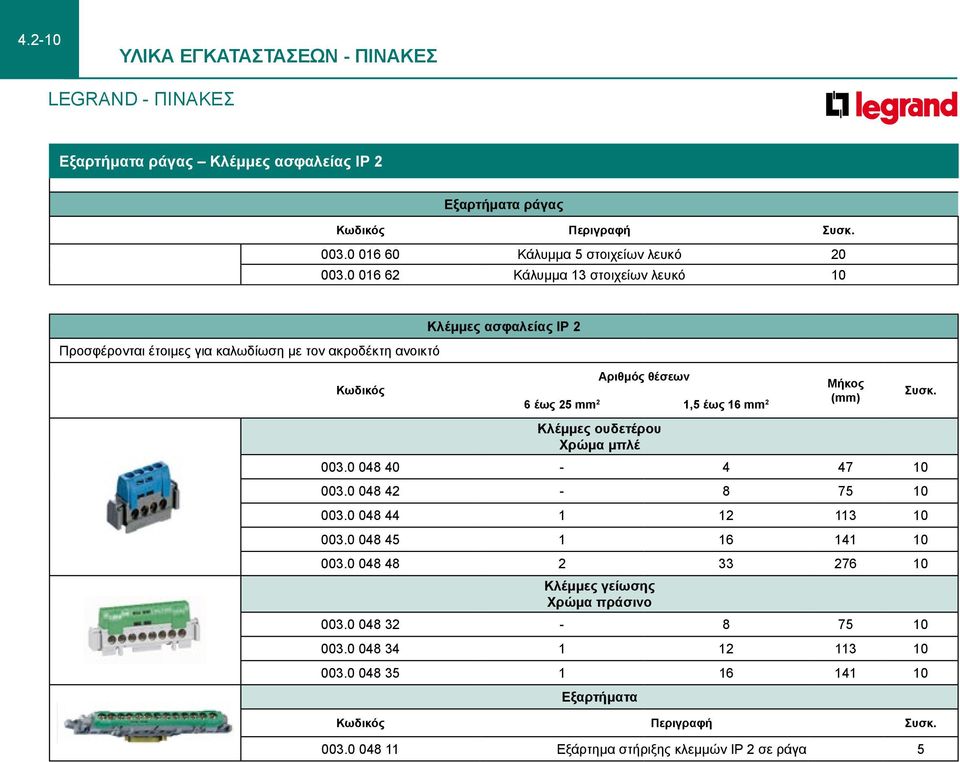

10 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ LEGRAND - ΠΙΝΑΚΕΣ ράγας Κλέμμες ασφαλείας ΙΡ 2 ράγας Περιγραφή Συσκ Κάλυμμα 5 στοιχείων λευκό Κάλυμμα 13 στοιχείων λευκό 10 Προσφέρονται έτοιμες για καλωδίωση με τον ακροδέκτη ανοικτό Κλέμμες ασφαλείας ΙΡ 2 Αριθμός θέσεων 6 έως 25 mm 2 1,5 έως 16 mm 2 Κλέμμες ουδετέρου Χρώμα μπλέ Μήκος (mm) Κλέμμες γείωσης Χρώμα πράσινο Συσκ. Περιγραφή Συσκ Εξάρτημα στήριξης κλεμμών ΙΡ 2 σε ράγα 5

11 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ LEGRAND - ΠΙΝΑΚΕΣ Nedbox πίνακες εξωτερικοί Nedbox πίνακες εξωτερικοί 1 έως 52 στοιχεία Κατηγορία μόνωσης ΙΙ Σύμφωνα με το Πρότυπο ΕΝ Βαθμός Προστασίας ΙΡ 30 (ΙΡ 40 με πόρτα) Μηχανική Αντοχή ΙΚ 05 (ΙΚ 07 με πόρτα) Χρώμα λευκό Υλικό πολυστυρένιο αυτοσβέσιμο 650 0C Μονωμένες κλέμμες ουδετέρου και γείωσης Αυτόματο κούμπωμα της μετώπης με κλιπς για τους πίνακες 2,3 και 4 σειρών (1) Χωρίς κλέμμα ουδετέρου και γείωσης (1) 1 σειρά 140 x 50 x (1) 1 σειρά 140 x 85 x σειρά 140 x 130 x σειρά 210 x 225 x σειρά 240 x 317 x σειρές 380 x 318 x σειρές 505 x 318 x σειρές 630 x 318 x Πόρτες μεταλλικές Τοποθέτηση στην αριστερή ή στη δεξιά πλευρά Περιγραφή Συσκ Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Πόρτες διαφανείς Τοποθέτηση στην αριστερή ή στη δεξιά πλευρά Περιγραφή Συσκ Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Συσκ

12 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ LEGRAND - ΠΙΝΑΚΕΣ XL XL3 125 πίνακες εξωτερικοί 18 έως 72 στοιχεία Χρώμα λευκό RAL 9003 Αναστρεφόμενο πλαίσιο, σασί και πόρτα Η ράγα ρυθμίζεται σε 2 θέσεις για να δέχεται μηχανισμούς DX ή αυτόματους ισχύος DPX3 160 Με κλέμμα γείωσης Μετώπη για κάθε ράγα με θήκη για ετικέττες σειρά 300 x 450 x σειρές 450 x 450 x σειρές 600 x 450 x σειρές 750 x 450 x Πόρτες Για πίνακες XL Πλήρως αναστρεφόμενες Αδιαφανείς, λευκό χρώμα RAL 9003 Περιγραφή Συσκ Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Διαφανείς Περιγραφή Συσκ Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Για τον αριθμό καταλόγου Συσκ Περιγραφή Συσκ. Κλειδαριά Κλειδαριά με κλειδί Ν Βάσεις επίτοιχης στήριξης βάσεις για την επίτοιχη στήριξη του πίνακα 1

13 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ LEGRAND - ΠΙΝΑΚΕΣ Plexo 3 πίνακες στεγανοί ΙΡ 65 2 έως 72 στοιχεία Μηχανική Αντοχή ΙΚ 09 - Κατηγορία μόνωσης ΙΙ Βαθμός Προστασίας ΙΡ 65 Κλέμμες ουδετέρου και γείωσης Αναστρεφόμενο πλαίσιο και πόρτα για αλλαγή φοράς ανοίγματος Plexo 3 πίνακες στεγανοί ΙΡ 65 Συσκ Πίνακες από 2 έως 8 στοιχεία * 1 σειρά 174 x 93 x σειρά 200 x 128 x σειρά 200 x 164 x σειρά 200 x 200 x Πίνακες των 12 στοιχείων ανά σειρά σειρά 282 x 340 x σειρές 432 x 340 x x σειρές 622 x 340 x x 3 1 Πίνακες των 18 στοιχείων ανά σειρά σειρά 282 x 448 x σειρές 432 x 448 x x σειρές 622 x 448 x x σειρές 822 x 448 x x 4 1 Πίνακες επέκτασης Τοποθετούνται κάθετα στους πίνακες 12 και 18 στοιχείων μέσω του kit αρ. καταλ Δέχονται πρίζες 16 Α και 32Α Ρ17, πρίζα χωνευτή Plexo IP55 και ράγα στήριξης μηχανισμών. Βάθος 123 mm Περιγραφή Συσκ Για πίνακες 2 σειρών Για πίνακες 3 σειρών 1 Περιγραφή Συσκ Κλειδαριά με κλειδί Kit οριζόντιας ή κάθετης σύνδεσης μεταξύ δύο πινάκων, εξασφαλίζοντας βαθμό προστασίας ΙΡ Kit σφραγίσματος με 2 βίδες για το κάλυμμα και 8 βίδες για τη μετώπη βάσεις για την επίτοιχη στήριξη του πίνακα Στυπιοθλήπτες με απευθείας διάτρηση με kit που περιλαμβάνει: - 2 στυπιοθλήπτες ISO Ø32 mm, - 5 στυπιοθλήπτες ISO Ø25 mm - 10 στυπιοθλήπτες ISO Ø20 mm 2

14 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ SCHNEIDER - ΠΙΝΑΚΕΣ ΠΙΝΑΚΕΣ SCHNEIDER Χωνευτοί Πίνακες Mini Pragma Αδιάφανη πόρτα Ημιδιαφανής πόρτα Διαστάσεις (Π Χ Υ Χ Β) (mm) Αριθμός Σειρών ανά σειρά Χωρητικότητα σε στοιχεία 18mm Προσφορά με πλήρη πίνακα με λευκή πρόσοψη 007.MIP MIP22104T 126 x 228 x MIP MIP22106T 162 x 228 x MIP MIP22108T 198 x 228 x MIP MIP22112T 270 x 228 x MIP MIP22118T 378 x 228 x MIP MIP22212T 270 x 353 x MIP MIP22312T 270 x 478 x Προσφορά συναρμολογούμενου πίνακα με ημιδιαφανή πόρτα Πρόσοψη με ημιδιάφανη πόρτα Κουτί εντοιχισμού Διαστάσεις (Π Χ Υ Χ Β) (mm) Αριθμός Σειρών ανά σειρά Χωρητικότητα σε στοιχεία 18mm Λευκή Πρόσοψη 007.MIP30104Τ 007.MIP x 228 x MIP30106Τ 007.MIP x 228 x MIP30108Τ 007.MIP x 228 x MIP30112Τ 007.MIP x 228 x MIP30118Τ 007.MIP x 228 x MIP30212Τ 007.MIP x 353 x MIP30312Τ 007.MIP x 478 x Ιβουάρ Πρόσοψη 007.MIP40104Τ 007.MIP x 228 x MIP40106Τ 007.MIP x 228 x MIP40108Τ 007.MIP x 228 x MIP40112Τ 007.MIP x 228 x MIP40118Τ 007.MIP x 228 x MIP40212Τ 007.MIP x 353 x MIP40312Τ 007.MIP x 478 x Γκρενά Πρόσοψη 007.MIP50104Τ 007.MIP x 228 x MIP50106Τ 007.MIP x 228 x MIP50108Τ 007.MIP x 228 x MIP50112Τ 007.MIP x 228 x MIP50118Τ 007.MIP x 228 x MIP50212Τ 007.MIP x 353 x MIP50312Τ 007.MIP x 478 x

15 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ SCHNEIDER - ΠΙΝΑΚΕΣ Χωνευτοί Πίνακες Mini Pragma Προσφορά συναρμολογούμενου πίνακα με ημιδιαφανή πόρτα Πρόσοψη με ημιδιάφανη πόρτα Κουτί εντοιχισμού Διαστάσεις (Π Χ Υ Χ Β) (mm) Αριθμός Σειρών ανά σειρά Χωρητικότητα σε στοιχεία 18mm Φυστική Πρόσοψη 007.MIP60104Τ 007.MIP x 228 x MIP60106Τ 007.MIP x 228 x MIP60108Τ 007.MIP x 228 x MIP60112Τ 007.MIP x 228 x MIP60118Τ 007.MIP x 228 x MIP60212Τ 007.MIP x 353 x MIP60312Τ 007.MIP x 478 x Γκρι Πρόσοψη 007.MIP70104Τ 007.MIP x 228 x MIP70106Τ 007.MIP x 228 x MIP70108Τ 007.MIP x 228 x MIP70112Τ 007.MIP x 228 x MIP70118Τ 007.MIP x 228 x MIP70212Τ 007.MIP x 353 x MIP70312Τ 007.MIP x 478 x (1) Το σασί και οι ράγες παραδίδονται στη συσκευασία της πρόσοψης (2) Τα μπλοκ ακροδεκτών ουδετέρου/γης παραδίδονται στη συσκευασία του κουτιού εντοιχισμού Επίτοιχοι πίνακες Mini Pragma Αδιάφανη πόρτα σύνδεσης για πίνακες Mini Pragma Ημιδιαφανής πόρτα Διαστάσεις (Π Χ Υ Χ Β) (mm) Λευκοί Πίνακες Αριθμός Σειρών ανά σειρά Χωρητικότητα σε στοιχεία 18mm 007.MIP MIP12104T 124 x 198 x MIP MIP12106T 160 x 198 x MIP MIP12108T 196 x 228 x MIP MIP12112T 268 x 228 x MIP MIP12118T 376 x 228 x MIP MIP12212T 268 x 353 x MIP MIP12312T 267x 478 x MIP99036 Βάση στήριξης ακροδεκτών Σετ των 2 18 στοιχείων 007.MIP x16 + 2x10 +1x6 007.MIP x16 + 4x10 +3x6 Μπλοκ ακροδεκτών 007.MIP x16 + 8x10 +6x6 007.MIP x16 + 9x10 +9x x x2,5 Μπλοκ ακροδεκτών γης x x2,5 007.OPL x(1x35 + 5x16) Μονωμένα Μπλοκ ακροδεκτών 007.OPL x(1x35 + 7x16)

16 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ SCHNEIDER - ΠΙΝΑΚΕΣ εγκατάστασης για πίνακες Mini Pragma Καλύμματα κενών θέσεων Λευκό RAL 9003 Σετ 10 τμχ 007.ΜΙΡ99050 Φωτισμός ασφαλείας Λευκό LED Αυτονομία 20 λεπτά 007.ΜΙΡ99046 Κλειδαριά με 2 μεταλλικά κλειδιά 007.MIP99047 Σετ χωνευτής στήριξης σε γυψοσανίδα 007.MIP MIP MIP MIP MIP99033 λευκές αφαιρούμενες πλάκες 4 στοιχείων 6 στοιχείων 8 στοιχείων 12 στοιχείων 18 στοιχείων Σετ 2 τμχ Επίτοιχοι και χωνευτοί πίνακες Pragma Αριθμός Στοιχείων ανά σειρά Αριθμός σειρών Χωρητικότητα στοιχείων των 18 mm Διαστάσεις (Π Χ Υ Χ Β) (mm) Επίτοιχοι πίνακες Pragma και Πρόσθετα στοιχεία επέκτασης 007.PRA x 300 x PRA x 450 x PRA x 600 x PRA x 750 x PRA x 450 x PRA x 600 x PRA x 750 x PRA x 600 x PRA x 750 x PRA x 900 x PRA x 1050 x 148 Πρόσθετα στοιχεία επέκτασης Συνδυασμοί με Πίνακες Αριθμός Σειρών Χωρητικότητα σε στοιχεία των 18mm Διαστάσεις 007.PRA στοιχείων x 300 x PRA στοιχείων x 450 x PRA στοιχείων x 600 x PRA στοιχείων x 600 x 125

17 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ SCHNEIDER - ΠΙΝΑΚΕΣ Επίτοιχοι και χωνευτοί πίνακες Pragma Αριθμός Στοιχείων ανά σειρά Αριθμός σειρών Χωρητικότητα στοιχείων των 18 mm Διαστάσεις (Π Χ Υ Χ Β) (mm) Χωνευτοί πίνακες Pragma 007.PRA x 360 x PRA x 510 x PRA x 660 x PRA x 810 x PRA x 510 x PRA x 660 x PRA x 810 x PRA x 660 x PRA x 810 x PRA x 960 x PRA x 1110 x PRA90016G 007.PRA90017G 007.PRA90018G 007.PRA90020G 007.PRA PRA90082 Τυφλή μετώπη Για πίνακες 13 στοιχείων Για πίνακες 18 στοιχείων Για πίνακες 24 στοιχείων Καλύμματα κενών θέσεων Σετ που περιλαμβάνει 6 λωρίδες: 2 x 13 στοιχείων + 2 x 18 στοιχείων + 2 x 24 στοιχείων Φύλλα ετικετών Σετ 10 φύλλων με 3 λωρίδες x 13 στοιχεία τύπου Α4 για εκτυπωτή laser ή inkjet Θήκη σχεδίων Θήκη σχεδίων 007.PRA90039 Κλειδαριά 405 (με δύο κλειδιά) κλειδώματος Τυφλή μετώπη Ηλεκτρικά : μπλοκ ακροδεκτών Μπλοκ ακροδεκτών 007.PRA90045 Μπλοκ ακροδεκτών 50 mm 2 W = 2 μπλοκ σετ των PRA90046 Μπλοκ ακροδεκτών 25 mm 2 W = 1 μπλοκ σετ των PRA90047 Μπλοκ ακροδεκτών 4x6 mm 2 W = 1 μπλοκ σετ των 10 Σύνδεσμος μπλοκ ακροδεκτών 007.PRA90050 Σετ συνδέσμων 8 μπλοκ W = 8 μπλοκ 1 τμχ 007.PRA90049 Σετ συνδέσμων 2 μπλοκ W = 2 μπλοκ σετ των 10 τμχ Στήριξη μπλοκ ακροδεκτών 007.PRA90051 Σετ στήριξης μπλοκ ακροδεκτών W=33 μπλοκ max 1τμχ Στήριξη διαιρούμενου μπλοκ ακροδεκτών ουδετέρου 007.PRA90053 Σετ στήριξης W = 4 μπλοκ 1 τμχ Σετ στοιχείου διανομής εισόδου 007.PRA90048 Σετ στοιχείου διανομής εισόδου W = 4 μπλοκ 1 τμχ

18 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ ΦΩΤΚΑ - ΠΙΝΑΚΕΣ ΠΙΝΑΚΕΣ ΦΩΤΚΑ Χωνευτοί Μεταλλικοί Πίνακες, ΙΡ 30 Χωνευτοί μεταλλικοί πίνακες Λευκοί RAL 9010, Σειρά 1000 Βαθμός προστασίας IP 30, Προστασία ΚΛΑΣΗ I, Σήμανση CE Χρήση γαλβανιζέ λαμαρίνας (Stoz 275) πάχους 0,60-0,80mm για το εντοιχισμένο τμήμα και τις σχάρες υλικών και DKP λαμαρίνας (STAL 12.03) πάχους 0,60-0,80mm για τη μετώπη και την πόρτα. Απόσταση μεταξύ ραγών 125 mm και 150 mm (αναλόγως μεγέθους ) Βάθος εγκατάστασης 85 mm και 92 mm (χώρος καλωδίωσης πίσω από ραγές mm) Περιστροφική κίνηση ραγών για διόρθωση καθετότητας μετώπης. Διατήρηση στήριξης μετώπης (γαλβανισμένες βίδες -γείωση μετώπης) με τη κάσα τοποθετημένη έως και 18 mm βαθύτερα Κλέμες με ορείχαλκο περιεκτικότητας 60% χαλκού, για καλώδια έως 25mm 2 Πίνακας Ανταλλακτική Μετώπη Εντοιχισμένο τμήμα Μετώπη Χωνευτοί μεταλλικοί πίνακες με τζάμι στην πόρτα Ρηχός 278 x 204 x x Ρηχός 278 x 344 x x Βαθύς 278 x 344 x x Ρηχός 329 x 441 x x Βαθύς 329 x 441 x x Χωνευτοί μεταλλικοί πίνακες με διάφανο πλαστικό στην πόρτα Ρηχός 278 x 204 x x Ρηχός 278 x 344 x x Βαθύς 278 x 344 x x Ρηχός 329 x 441 x x Βαθύς 329 x 441 x x Βαθύς 396 x 541 x x Βαθύς 448 x 692 x x Χωνευτοί μεταλλικοί πίνακες με πλαστικό αμμοβολής στην πόρτα Ρηχός 278 x 204 x x Ρηχός 278 x 344 x x Βαθύς 278 x 344 x x Ρηχός 329 x 441 x x Βαθύς 329 x 441 x x Βαθύς 396 x 541 x x Βαθύς 448 x 692 x x Χωνευτοί μεταλλικοί πίνακες με έγχρωμο πλαστικό στην πόρτα Ρηχός 278 x 204 x x Ρηχός 278 x 344 x x Βαθύς 278 x 344 x x Ρηχός 329 x 441 x x Βαθύς 329 x 441 x x Βαθύς 396 x 541 x x Βαθύς 448 x 692 x x

19 ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ - ΠΙΝΑΚΕΣ ΦΩΤΚΑ - ΠΙΝΑΚΕΣ Πίνακας Χωνευτοί μεταλλικοί πίνακες Ανταλλακτική Μετώπη Εντοιχισμένο τμήμα Μετώπη Χωνευτοί μεταλλικοί πίνακες με κλειστή πόρτα Ρηχός 278 x 204 x x Ρηχός 278 x 344 x x Βαθύς 278 x 344 x x Ρηχός 329 x 441 x x Βαθύς 329 x 441 x x Βαθύς 396 x 541 x x Βαθύς 448 x 692 x x Χωνευτοί μεταλλικοί πίνακες με κλειστή πόρτα με κλειδαριά Ρηχός 278 x 344 x x Βαθύς 278 x 344 x x Ρηχός 329 x 441 x x Βαθύς 329 x 441 x x Βαθύς 396 x 541 x x Βαθύς 448 x 692 x x Επίτοιχοι Μεταλλικοί Πίνακες, ΙΡ 30 Επίτοιχοι μεταλλικοί πίνακες Λευκοί RAL 9010, Σειρά 2000 Βαθμός προστασίας IP 30, Προστασία ΚΛΑΣΗ I, Σήμανση CE Χρήση γαλβανιζέ λαμαρίνας (Stoz 275) πάχους 0,60-0,80mm για το εντοιχισμένο τμήμα και τις σχάρες υλικών και DKP λαμαρίνας (STAL 12.03) πάχους 0,60-0,80mm για τη μετώπη και την πόρτα. Απόσταση μεταξύ ραγών 125 mm και 150 mm (αναλόγως μεγέθους ) Βάθος εγκατάστασης 85 mm και 92 mm (χώρος καλωδίωσης πίσω από ραγές mm) Περιστροφική κίνηση ραγών για διόρθωση καθετότητας μετώπης. Διατήρηση στήριξης μετώπης (γαλβανισμένες βίδες -γείωση μετώπης) με τη κάσα τοποθετημένη έως και 18 mm βαθύτερα Κλέμες με ορείχαλκο περιεκτικότητας 60% χαλκού, για καλώδια έως 25mm 2 Πίνακας Ανταλλακτική Μετώπη Επίτοιχοι μεταλλικοί πίνακες με τζάμι στην πόρτα Ρηχός 323 x 364 x Ρηχός 370 x 471 x Επίτοιχοι μεταλλικοί πίνακες με διάφανο πλαστικό στην πόρτα Ρηχός 323 x 364 x Ρηχός 370 x 471 x Βαθύς 435 x 571 x Επίτοιχοι μεταλλικοί πίνακες με κλειστή πόρτα Ρηχός 323 x 364 x Ρηχός 370 x 471 x Βαθύς 435 x 571 x Επίτοιχοι μεταλλικοί πίνακες με κλειστή πόρτα με κλειδαριά Ρηχός 323 x 364 x Ρηχός 370 x 471 x Βαθύς 435 x 571 x
