1 Legrand Cabling System 2 ΥΨΗΛΕΣ ΕΠΙΔΟΣΕΙΣ ΑΠΟ ΤΟ COMPUTER ROOM ΜΕΧΡΙ ΤΗ ΘΕΣΗ ΕΡΓΑΣΙΑΣ ΣΥΣΤΗΜΑΤΑ ΔΟΜΗΜΕΝΗΣ ΚΑΛΩΔΙΩΣΗΣ / ΦΕΒΡΟΥΑΡΙΟΣ 2012

2

3 lcs 2 από το computer room ως τη θέση εργασίας Τα συστήματα καλωδίωσης χαλκού LCS 2 κατηγορίας 6A (έως 500 MHz), κατηγορίας 6 (έως 250 MHz) και κατηγορίας 5e (έως 100 MHz) έχουν σχεδιαστεί με στόχο να παρουσιάζουν υψηλές επιδόσεις και προσφέρονται με 20ετή εγγύηση. Τα συστήματα LCS 2 προσφέρουν ολοκληρωμένες λύσεις σε χαλκό, οπτική ίνα και ασύρματη τεχνολογία (Wi-Fi access points), και σε συνδυασμό και με τα ερμάρια και πίνακες LCS 2 καλύπτουν απαιτητικές εφαρμογές, ανεξάρτητα από το μέγεθος, την πολυπλοκότητα και το είδος του κτιρίου (γραφεία, τράπεζες, ξενοδοχεία, νοσοκομεία κλπ) Συνεργάζονται άψογα και με άλλα συστήματα προϊόντων της Legrand: κανάλια DLP, συστήματα διαχείρισης καλωδίων... Προϊόντα IP (IP τηλεφωνία, ΙΡ επίβλεψη χώρου, IP έλεγχος πρόσβασης) μπορούν επίσης να αποτελέσουν τμήμα των συστημάτων LCS 2 LCS 2 Δείτε αναλυτικά στις παρακάτω σελίδες: LCS 2 χαλκός LCS 2 ερμάρια & πίνακες LCS 2 θέση εργασίας Πίνακες επιλογής & Tιμοκατάλογος LCS 2 υπηρεσίες Το έντυπο αυτό παρουσιάζει τα κυριότερα προϊόντα των συστημάτων LCS 2. Όλα τα προϊόντα αναλυτικά θα τα βρείτε στον Κατάλογο 2010/11. 1

4 2

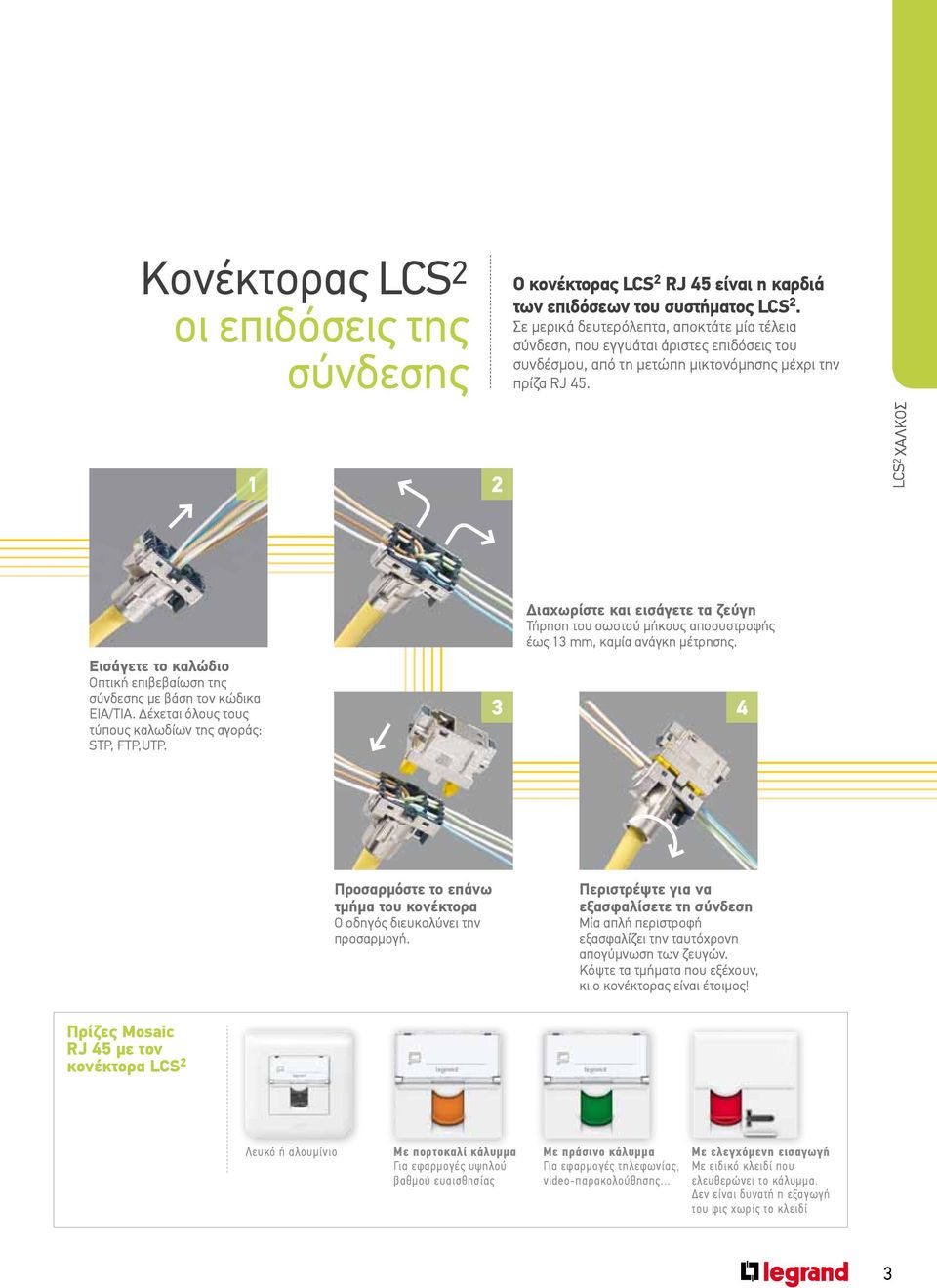

5 Kονέκτορας LCS 2 οι επιδόσεις της σύνδεσης 1 2 Ο κονέκτορας LCS 2 RJ 45 είναι η καρδιά των επιδόσεων του συστήματος LCS 2. Σε μερικά δευτερόλεπτα, αποκτάτε μία τέλεια σύνδεση, που εγγυάται άριστες επιδόσεις του συνδέσμου, από τη μετώπη μικτονόμησης μέχρι την πρίζα RJ 45. LCS 2 ΧΑΛΚΟΣ Εισάγετε το καλώδιο Οπτική επιβεβαίωση της σύνδεσης με βάση τον κώδικα EIA/TIA. Δέχεται όλους τους τύπους καλωδίων της αγοράς: STP, FTP,UTP. 3 Διαχωρίστε και εισάγετε τα ζεύγη Τήρηση του σωστού μήκους αποσυστροφής έως 13 mm, καμία ανάγκη μέτρησης. 4 Προσαρμόστε το επάνω τμήμα του κονέκτορα Ο οδηγός διευκολύνει την προσαρμογή. Περιστρέψτε για να εξασφαλίσετε τη σύνδεση Μία απλή περιστροφή εξασφαλίζει την ταυτόχρονη απογύμνωση των ζευγών. Κόψτε τα τμήματα που εξέχουν, κι ο κονέκτορας είναι έτοιμος! Πρίζες Mosaic RJ 45 με τον κονέκτορα LCS 2 Λευκό ή αλουμίνιο Με πορτοκαλί κάλυμμα Για εφαρμογές υψηλού βαθμού ευαισθησίας Με πράσινο κάλυμμα Για εφαρμογές τηλεφωνίας, video-παρακολούθησης... Με ελεγχόμενη εισαγωγή Με ειδικό κλειδί που ελευθερώνει το κάλυμμα. Δεν είναι δυνατή η εξαγωγή του φις χωρίς το κλειδί 3

6 4

7 Mετώπες μικτονόμησης LCS 2 οι επιδόσεις της τοποθέτησης Οι μετώπες μικτονόμησης LCS 2 σχεδιάστηκαν με σκοπό την άριστη τοποθέτηση και συντήρηση. Συγκράτηση των καλωδίων με οδηγό στο πίσω τμήμα, μπλοκ 6 κονεκτόρων RJ 45, κούμπωμα και ξεκούμπωμα του κάθε κονέκτορα ξεχωριστά στη μπροστινή πλευρά της μετώπης. LCS 2 ΧΑΛΚΟΣ Δεν χρειάζονται πια δεματικά Γρήγορη τοποθέτηση και σίγουρη συγκράτηση των καλωδίων με τον ενσωματωμένο οδηγό. Ευκολία στη συντήρηση Ξεκούμπωμα κάθε κονέκτορα LCS 2 ξεχωριστά. Γρήγορο κούμπωμα της μετώπης Οι μετώπες διατίθενται με σύστημα quick-fix Οι μετώπες μικτονόμησης LCS 2 δέχονται επίσης: Μπλοκ 12 κονεκτόρων LCS 2 τηλεφωνίας Μπλοκ διανομής video τύπου F Κασέτα οπτικών ινών 5

8 6

9 Eρμάρια LCS 2 19 Υψηλή αισθητική και καλωδίωση χωρίς περιορισμούς Τα ερμάρια LCS 2 έχουν σχεδιασθεί για τον άριστο χειρισμό των καλωδίων εγκατάστασης και μικτονόμησης Δυνατότητα σύνδεσης με μονάδα διαχείρισης καλωδίων, εύκολη είσοδος καλωδίων στην οροφή, μετώπες διέλευσης καλωδίων για άριστη οργάνωση των καλωδίων μικτονόμησης. Πλήρης πρόσβαση στο ερμάριο Αποσπώμενα πλευρικά και πίσω καλύμματα. Βάθρο που διευκολύνει την είσοδο καλωδίων και εξασφαλίζει φυσικό εξαερισμό. LCS 2 ΕΡΜΑΡΙΑ Ερμάριο 19 ειδικό για server Με ενισχυμένη δομή ώστε να δέχεται μεγαλύτερο βάρος. Μπροστινή πόρτα και πίσω κάλυμμα μεταλλικά διάτρητα. Εύκολη είσοδος καλωδίων Στο πίσω μέρος της διαχείρισης καλωδίων ή στα ερμάρια που μπορούν να δεχτούν πλάκες εισόδου 19 με βούρτσα. Σωστή ακτίνα κλίσης των καλωδίων μικτονόμησης Μετώπες διέλευσης καλωδίων με δακτύλιους συγκράτησης. 7

10 8

11 Πίνακες LCS 2 19 πλήρης πρόσβαση, άψογο φινίρισμα Οι πίνακες LCS 2 βρίσκουν τη θέση τους σε όλες εκείνες τις εφαρμογές όπου απαιτείται υψηλή αισθητική. Τα αποσπώμενα πλευρικά καλύμματα και οι προχαραγμένες πλάκες εισόδου καλωδίων (στους πίνακες με σταθερή βάση) καθιστούν ελεύθερη την πρόσβαση για γρήγορη εγκατάσταση κι εύκολη συντήρηση. Πλήρης πρόσβαση Οι πίνακες βάθους 600mm διαθέτουν περιστρεφόμενη βάση, αφήνοντας ελεύθερη την πρόσβαση στο πίσω μέρος. Τα πλευρικά καλύμματα αφαιρούνται σε όλους τους πίνακες LCS 2. LCS 2 ΠΙΝΑΚΕΣ Είσοδοι καλωδίων προχαραγμένες Σε διάσταση καναλιών DLP. Άψογο φινίρισμα Κυρτή γυάλινη πόρτα. Διατίθενται επίσης και σε διάσταση 10 Μικρών διαστάσεων : Ιδιαίτερα κατάλληλος για μικρές εγκαταστάσεις μέχρι 36 πρίζες RJ 45 9

12

13 LCS 2 : θέση εργασίας τέλεια συνέργεια με το σύστημα Mosaic 1 2 Ένα δίκτυο άμεσα προσβάσιμο. Επάνω στον τοίχο με τα κανάλια DLP, από την οροφή με τις κολώνες DLP, από το δάπεδο με τα ενδοδαπέδια κουτιά, ή δίπλα στο γραφείο με τις mini κολώνες DLP. LCS 2 ΘΕΣΗ ΕΡΓΑΣΙΑΣ DLP mini κολώνες αλουμινίου DLP κολώνες αλουμινίου 3 4 Cablofil Κανάλια DLP 5 6 Λύσεις από το ένα άκρο του δικτύου στο άλλο. Τα συστήματα διαχείρισης καλωδίων της Legrand επιτρέπουν τη διανομή ισχυρών και ασθενών ρευμάτων από το σημείο εισόδου των καλωδίων μέχρι τη θέση εργασίας. Ενδοδαπέδια κουτιά Wi-Fi access point Mosaic 11

14 Πρίζες πληροφορικής RJ 45 ΠΡΙΖΕΣ MOSAIC LCS 2 κατ. 6Α LCS 2 κατ. 6 LCS 2 κατ. 5e UTP 1 RJ 45 1 στοιχείου , ,02 1 RJ 45 1 στοιχείου αλουμίνιο ,72 1 RJ 45 2 στοιχείων , ,91 1 RJ 45 2 στοιχείων αλουμίνιο ,32 1 RJ 45 2 στοιχείων με ελεγχόμενη εισαγωγή ,81 FTP 1 RJ 45 1 στοιχείου , ,50 1 RJ 45 1 στοιχείου αλουμίνιο ,41 1 RJ 45 2 στοιχείων , ,32 1 RJ 45 2 στοιχείων αλουμίνιο ,58 STP 1 RJ 45 1 στοιχείου , ,42 1 RJ 45 1 στοιχείου αλουμίνιο ,21 1 RJ 45 2 στοιχείων , ,33 1 RJ 45 2 στοιχείων αλουμίνιο ,20 1 RJ 45 2 στοιχείων με ελεγχόμενη εισαγωγή ,54 1 RJ 45 2 στοιχείων με πράσινο κάλυμμα ,40 1 RJ 45 2 στοιχείων με πορτοκαλί κάλυμμα ,40 12 ΠΡΙΖΕΣ CELIANE, GALEA LIFE, VALENA UTP κατ. 6 STP κατ. 6 CELIANE 1 RJ , ,58 GALEA LIFE 1 RJ 45-1 έξοδος, με νύχια στήριξης ,31 2 RJ 45-2 έξοδοι, με νύχια στήρξης ,76 1 RJ 45-1 έξοδος, χωρίς νύχια στήριξης ,76 2 RJ 45-2 έξοδοι, χωρίς νύχια στήριξης ,27 VALENA 1 RJ 45-1 έξοδος, λευκό ,52 1 RJ 45-1 έξοδος, κρεμ ,52 1 RJ 45-1 έξοδος, αλουμίνιο ,42 2 RJ 45-2 έξοδοι, λευκό ,95 2 RJ 45-2 έξοδοι, κρεμ ,95 2 RJ 45-2 έξοδοι,αλουμίνιο ,21 Oι τιμές δεν περιέχουν ΦΠΑ

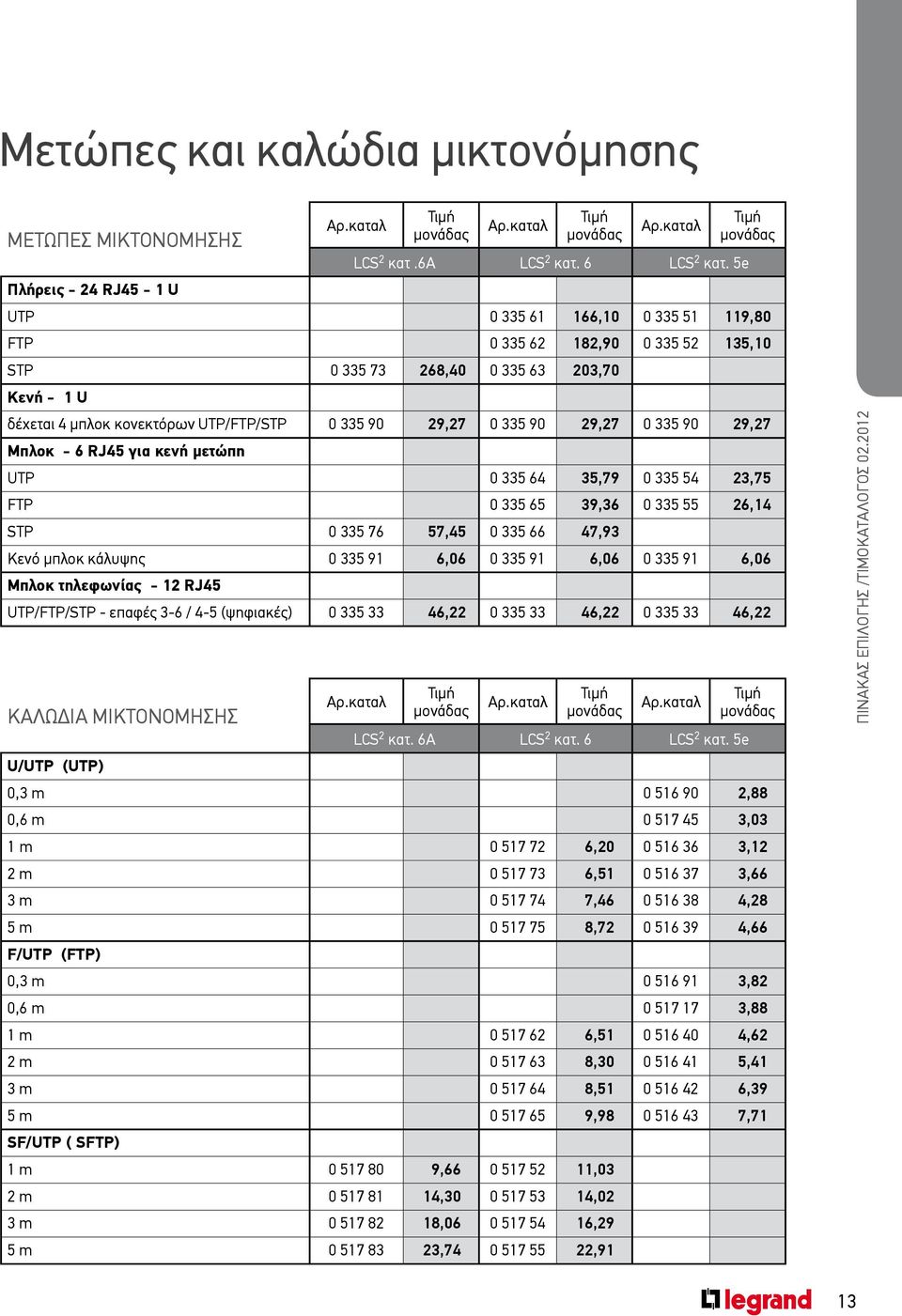

15 Μετώπες και καλώδια μικτονόμησης ΜΕΤΩΠΕΣ ΜΙΚΤΟΝΟΜΗΣΗΣ LCS 2 κατ.6α LCS 2 κατ. 6 LCS 2 κατ. 5e Πλήρεις - 24 RJ45-1 U UTP , ,80 FTP , ,10 STP , ,70 Κενή - 1 U δέχεται 4 μπλοκ κονεκτόρων UTP/FTP/STP , , ,27 Μπλοκ - 6 RJ45 για κενή μετώπη UTP , ,75 FTP , ,14 STP , ,93 Κενό μπλοκ κάλυψης , , ,06 Μπλοκ τηλεφωνίας - 12 RJ45 UTP/FTP/STP - επαφές 3-6 / 4-5 (ψηφιακές) , , ,22 ΚΑΛΩΔΙΑ ΜΙΚΤΟΝΟΜΗΣΗΣ LCS 2 κατ. 6Α LCS 2 κατ. 6 LCS 2 κατ. 5e U/UTP (UTP) 0,3 m ,88 0,6 m ,03 1 m , ,12 2 m , ,66 3 m , ,28 5 m , ,66 F/UTP (FTP) 0,3 m ,82 0,6 m ,88 1 m , ,62 2 m , ,41 3 m , ,39 5 m , ,71 SF/UTP ( SFTP) 1 m , ,03 2 m , ,02 3 m , ,29 5 m , ,91 ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ /ΤΙΜΟΚΑΤΑΛΟΓΟΣ

16 Ερμάρια 19 και εξαρτήματα ΕΡΜΑΡΙΑ 19 ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΕΡΜΑΡΙΑ LCS 2 24 U - πλάτος 600 mm ,50 29 U - πλάτος 600 mm ,50 33 U - πλάτος 600 mm ,50 Βάθος 600 mm Βάθος 800 mm Βάθος 1000 mm 42 U - πλάτος 600 mm , ,00 42 U - πλάτος 800 mm , ,00 42 U - πλάτος 800 mm για server ,00 42 U - πλάτος 600 mm - επέκτασης ,00 42 U - πλάτος 800 mm - επέκτασης ,00 ΕΡΜΑΡΙΑ LCS 2 Linkeo 33 U - πλάτος 600 mm ,50 42 U - πλάτος 600 mm , ,50 42 U - πλάτος 800 mm ,00 ΕΞΑΡΤΗΜΑΤΑ Μονάδα διαχείρισης καλωδίων 42 U , ,10 Βάθρο για μονάδα διαχείρ. καλωδίων, ύψος 100 mm (1) 30, (1) 30,15 Κιτ σύνδεσης ερμαρίων (2) 43, (2) 44, (2) 46,38 Βάθρο ύψ.200 mm, για ερμάρια πλάτους 600 mm , ,00 Βάθρο ύψ. 200 mm, για ερμάρια πλάτους 800 mm , , ,00 Σετ από 2 πλήρεις πλευρ. πλάκες για βάθρο ερμαρίων (2) 39, (2) 48, (2) 53,15 Πλευρικές πλάκες διάτρητες, ύψος 100 mm , ,21 Πλευρικές πλάκες με βούρτσα, ύψος 100 mm , ,83 Ράφια σταθερά Στήριξη σε 1 σασί 19, βάθος 115 mm , , ,61 Στήριξη σε 1 σασί 19, βάθος 200 mm , , ,92 Στήριξη σε 1 σασί 19, βάθος 360 mm , , ,83 Γρήγορη στήριξη σε 2 σασί , ,01 Στήριξη με βίδες σε 2 σασί 19, για ερμάριο server ,00 Ράφια τηλεσκοπικά Γρήγορη στήριξη σε 2 σασί , ,30 Στήριξη με βίδες σε 2 σασί 19, για ερμάριο server ,30 Συμπληρωματικό σασί Σασί 19 μόνο για ερμάρια Linkeo 33 U ,38 Σασί 19 μόνο για ερμάρια Linkeo 42 U , ,98 14 (1) Απαιτούνται 2 πλευρικά καλύμματα για βάθρο ύψους 200 mm (2) Απαιτούνται 2 σετ για βάθρο ύψους 200 mm

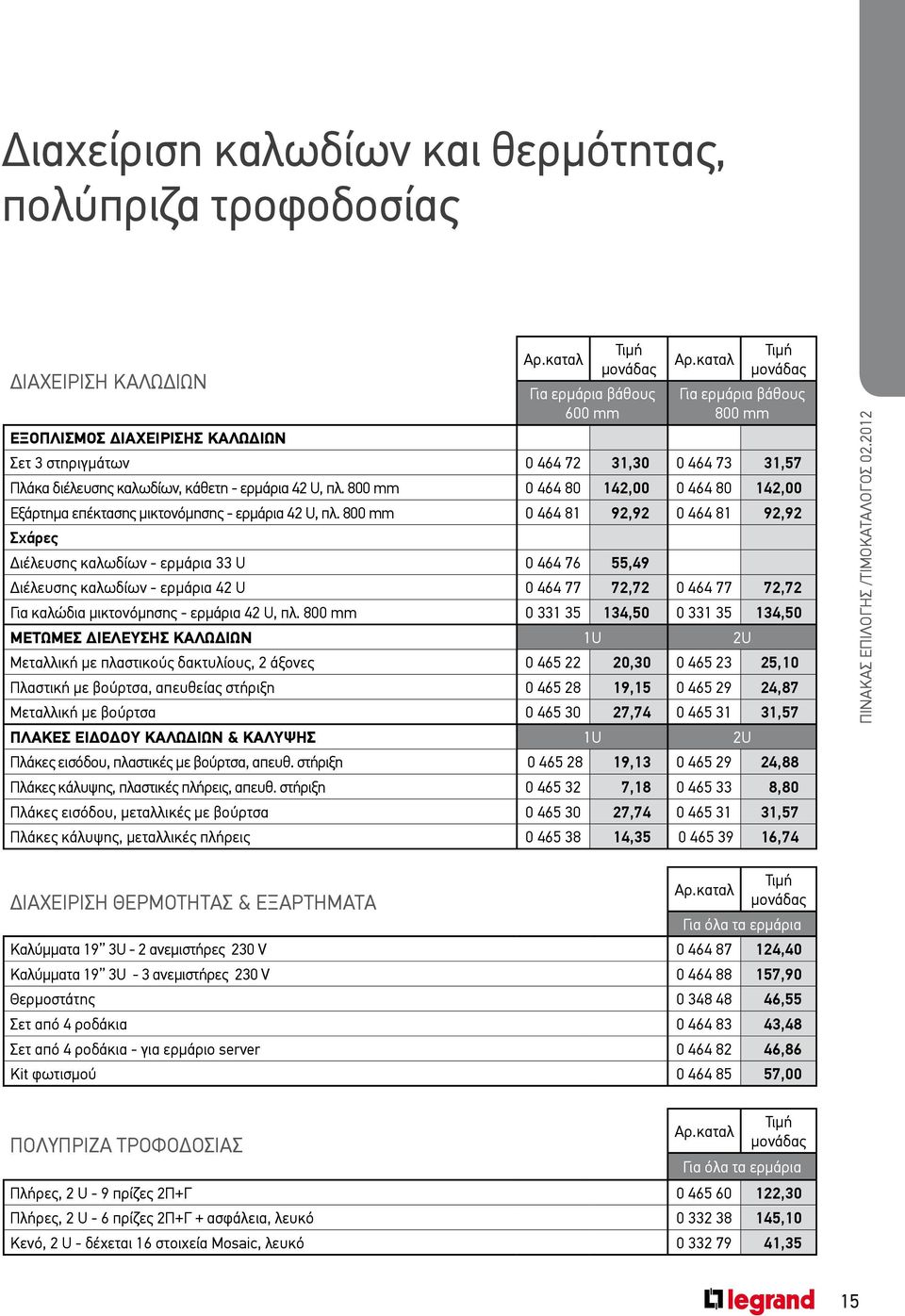

17 Διαχείριση καλωδίων και θερμότητας, πολύπριζα τροφοδοσίας ΔΙΑΧΕΙΡΙΣΗ ΚΑΛΩΔΙΩΝ Για ερμάρια βάθους 600 mm Για ερμάρια βάθους 800 mm ΕΞΟΠΛΙΣΜΟΣ ΔΙΑΧΕΙΡΙΣΗΣ ΚΑΛΩΔΙΩΝ Σετ 3 στηριγμάτων , ,57 Πλάκα διέλευσης καλωδίων, κάθετη - ερμάρια 42 U, πλ. 800 mm , ,00 Εξάρτημα επέκτασης μικτονόμησης - ερμάρια 42 U, πλ. 800 mm , ,92 Σχάρες Διέλευσης καλωδίων - ερμάρια 33 U ,49 Διέλευσης καλωδίων - ερμάρια 42 U , ,72 Για καλώδια μικτονόμησης - ερμάρια 42 U, πλ. 800 mm , ,50 ΜΕΤΩΜΕΣ ΔΙΕΛΕΥΣΗΣ ΚΑΛΩΔΙΩΝ 1U 2U Μεταλλική με πλαστικούς δακτυλίους, 2 άξονες , ,10 Πλαστική με βούρτσα, απευθείας στήριξη , ,87 Μεταλλική με βούρτσα , ,57 ΠΛΑΚΕΣ ΕΙΔΟΔΟΥ ΚΑΛΩΔΙΩΝ & ΚΑΛΥΨΗΣ 1U 2U Πλάκες εισόδου, πλαστικές με βούρτσα, απευθ. στήριξη , ,88 Πλάκες κάλυψης, πλαστικές πλήρεις, απευθ. στήριξη , ,80 Πλάκες εισόδου, μεταλλικές με βούρτσα , ,57 Πλάκες κάλυψης, μεταλλικές πλήρεις , ,74 ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ /ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΔΙΑΧΕΙΡΙΣΗ ΘΕΡΜΟΤΗΤΑΣ & ΕΞΑΡΤΗΜΑΤΑ Για όλα τα ερμάρια Καλύμματα 19 3U - 2 ανεμιστήρες 230 V ,40 Καλύμματα 19 3U - 3 ανεμιστήρες 230 V ,90 Θερμοστάτης ,55 Σετ από 4 ροδάκια ,48 Σετ από 4 ροδάκια - για ερμάριο server ,86 Kit φωτισμού ,00 ΠΟΛΥΠΡΙΖΑ ΤΡΟΦΟΔΟΣΙΑΣ Για όλα τα ερμάρια Πλήρες, 2 U - 9 πρίζες 2Π+Γ ,30 Πλήρες, 2 U - 6 πρίζες 2Π+Γ + ασφάλεια, λευκό ,10 Κενό, 2 U - δέχεται 16 στοιχεία Mosaic, λευκό ,35 15

18 Πίνακες 19 και εξαρτήματα ΠΙΝΑΚΕΣ 19 & ΕΞΑΡΤΗΜΑΤΑ Βάση σταθερή Βάση περιστρ/μενη Βάθος 400 mm Βάθος 580 mm Βάθος 600 mm ΠΙΝΑΚΕΣ LCS2 6 U ,10 9 U , , ,20 12 U , , ,50 16 U , , ,00 21 U , ,50 ΕΞΑΡΤΗΜΑΤΑ Ράφι σταθερό, βάθος 115 mm , , ,61 Ράφι σταθερό, βάθος 200 mm , , ,92 Ράφι σταθερό, βάθος 360 mm , ,83 Πλάκα εισόδου καλωδίων με βούρτσα ,45 Δακτύλιος - οδηγός καλωδίων 1U , ,30 Δακτύλιος - οδηγός καλωδίων 2U , ,88 Ανεμιστήρας 230V , , ,26 Θερμοστάτης , , ,55 ΠΙΝΑΚΕΣ LCS 2 Linkeo Βάση σταθερή Βάση σταθερή 6 U ,80 9 U ,00 12 U ,00 16 U ,00 Κιτ εξαερισμού , ,80 ΠΙΝΑΚΑΣ LCS 2 10 & ΕΞΑΡΤΗΜΑΤΑ Βάθος 400 mm Πίνακας 6 U ,10 Κενή μετώπη μικτονόμησης - 2 μπλοκ κονεκτόρων ,22 Ράφι σταθερό 1 U ,90 Μπλοκ τροφοδοσίας 4 χ 2Π+Γ ,14 Μπλοκ τροφοδοσίας κενό για 8 στοιχεία Mosaic ,47 16

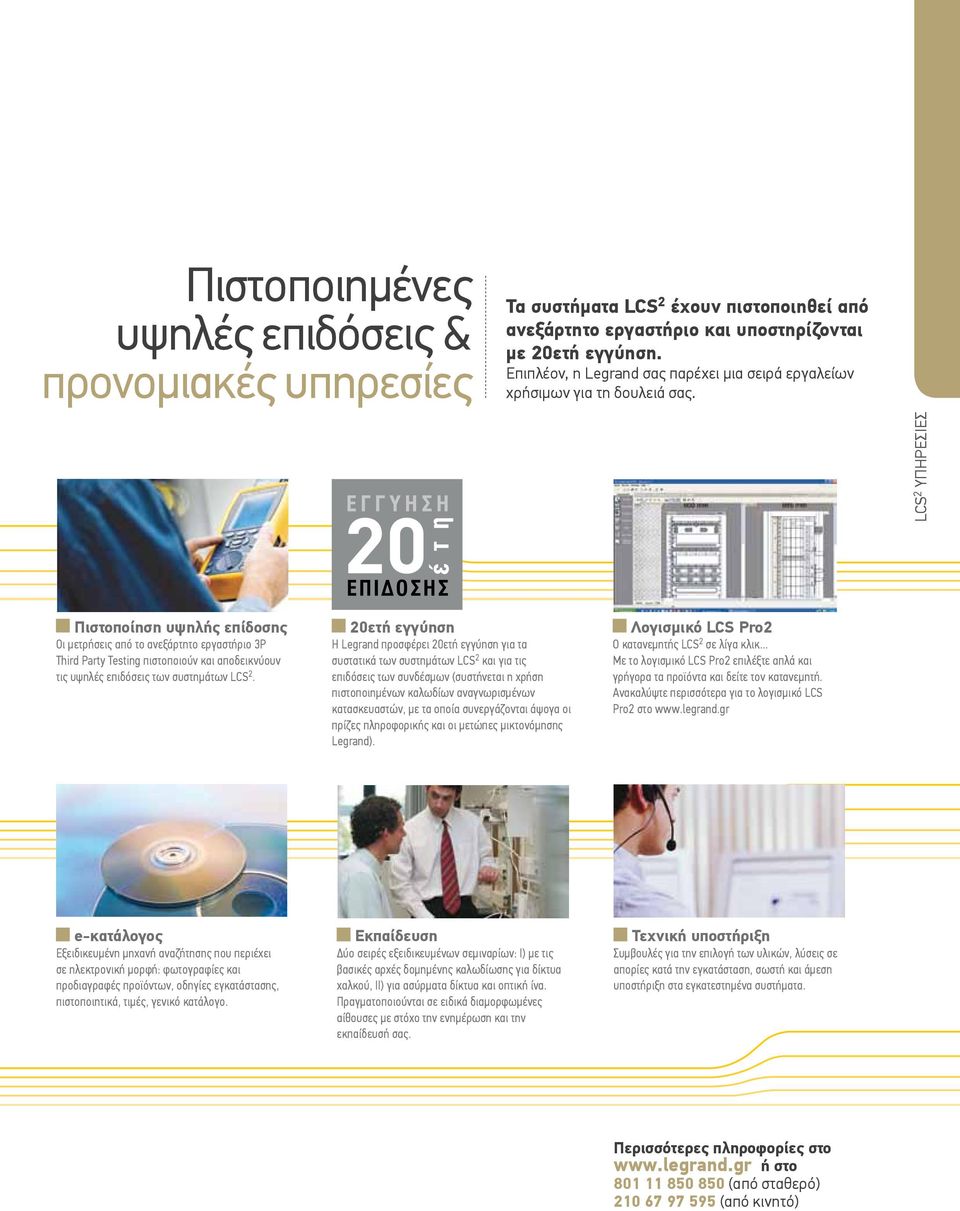

19 Πιστοποιημένες υψηλές επιδόσεις & προνομιακές υπηρεσίες Τα συστήματα LCS 2 έχουν πιστοποιηθεί από ανεξάρτητο εργαστήριο και υποστηρίζονται με 20ετή εγγύηση. Επιπλέον, η Legrand σας παρέχει μια σειρά εργαλείων χρήσιμων για τη δουλειά σας. LCs 2 ΥΠΗΡΕΣΙΕΣ Πιστοποίηση υψηλής επίδοσης Οι μετρήσεις από το ανεξάρτητο εργαστήριο 3P Third Party Testing πιστοποιούν και αποδεικνύουν τις υψηλές επιδόσεις των συστημάτων LCS 2. 20ετή εγγύηση Η Legrand προσφέρει 20ετή εγγύηση για τα συστατικά των συστημάτων LCS 2 και για τις επιδόσεις των συνδέσμων (συστήνεται η χρήση πιστοποιημένων καλωδίων αναγνωρισμένων κατασκευαστών, με τα οποία συνεργάζονται άψογα οι πρίζες πληροφορικής και οι μετώπες μικτονόμησης Legrand). Λογισμικό LCS Pro2 Ο κατανεμητής LCS 2 σε λίγα κλικ... Με το λογισμικό LCS Pro2 επιλέξτε απλά και γρήγορα τα προϊόντα και δείτε τον κατανεμητή. Ανακαλύψτε περισσότερα για το λογισμικό LCS Pro2 στο e-κατάλογος Εξειδικευμένη μηχανή αναζήτησης που περιέχει σε ηλεκτρονική μορφή: φωτογραφίες και προδιαγραφές προϊόντων, οδηγίες εγκατάστασης, πιστοποιητικά, τιμές, γενικό κατάλογο. Εκπαίδευση Δύο σειρές εξειδικευμένων σεμιναρίων: Ι) με τις βασικές αρχές δομημένης καλωδίωσης για δίκτυα χαλκού, ΙΙ) για ασύρματα δίκτυα και οπτική ίνα. Πραγματοποιούνται σε ειδικά διαμορφωμένες αίθουσες με στόχο την ενημέρωση και την εκπαίδευσή σας. Τεχνική υποστήριξη Συμβουλές για την επιλογή των υλικών, λύσεις σε απορίες κατά την εγκατάσταση, σωστή και άμεση υποστήριξη στα εγκατεστημένα συστήματα. Περισσότερες πληροφορίες στο ή στο (από σταθερό) (από κινητό)
