ΕΡΓΟ : Προμήθεια ειδικού συστήματος υπογειοποίησης απορριμμάτων.

Transcript

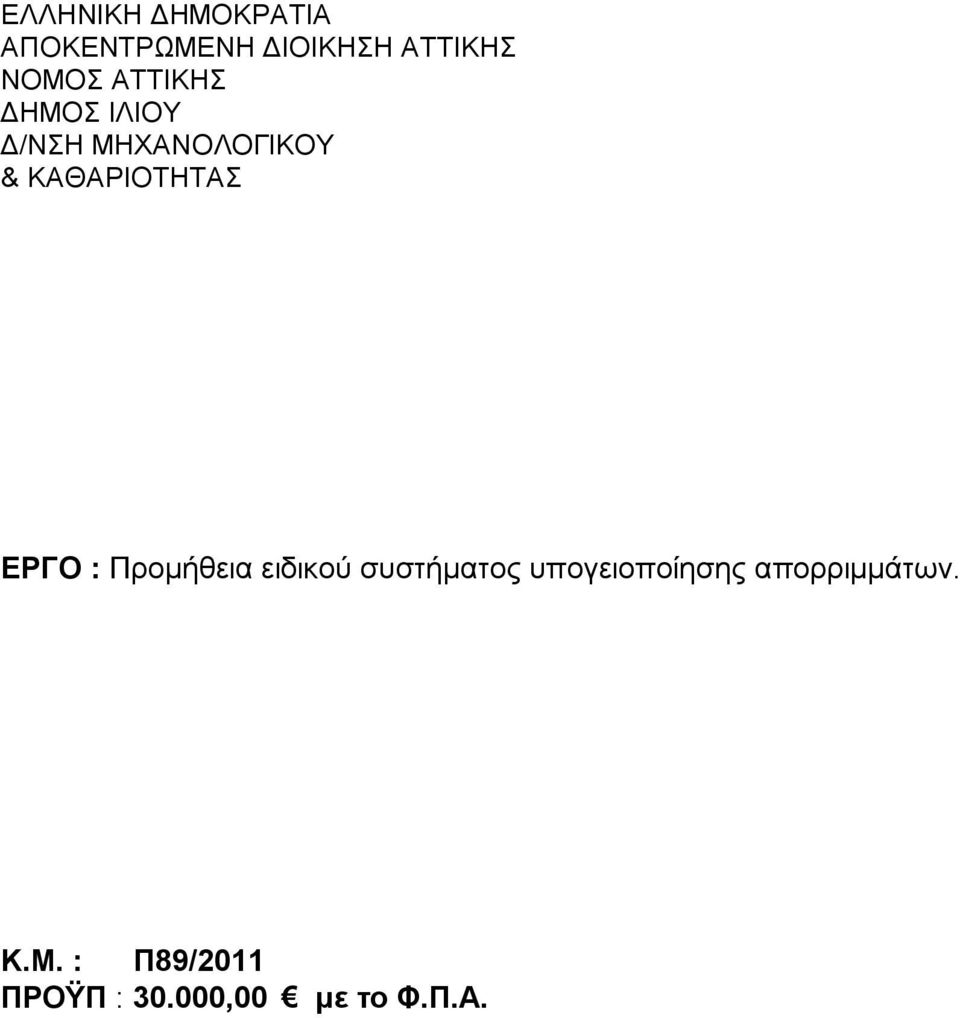

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΑΠΟΚΕΝΤΡΩΜΕΝΗ ΔΙΟΙΚΗΣΗ ΑΤΤΙΚΗΣ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΙΛΙΟΥ Δ/ΝΣΗ ΜΗΧΑΝΟΛΟΓΙΚΟΥ & ΚΑΘΑΡΙΟΤΗΤΑΣ ΕΡΓΟ : Προμήθεια ειδικού συστήματος υπογειοποίησης απορριμμάτων. Κ.Μ. : Π89/2011 ΠΡΟΫΠ : ,00 με το Φ.Π.Α.

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Προμήθεια ειδικού συστήματος ΑΠΟΚΕΝΤΡΩΜΕΝΗ ΔΙΟΙΚΗΣΗ υπογειοποίησης απορριμμάτων. ΑΤΤΙΚΗΣ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΙΛΙΟΥ Κ.Μ.: Π89/2011 Δ/ΝΣΗ ΜΗΧ/ΚΟΥ & ΚΑΘ/ΤΑΣ ΠΡΟΫΠ : ,00 με το Φ.Π.Α ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Για τις ανάγκες της Δ/νσης Μηχανολογικού & Καθαριότητας, προτείνεται η προμήθεια ειδικού συστήματος υπογειοποίησης απορριμμάτων, το οποίο θα τοποθετηθεί πιλοτικά, στην συνοικία των εργατικών πολυκατοικιών. Το κόστος του θα ανέλθει στις ,00 συμπεριλαμβανομένου του Φ.Π.Α. 23% και θα βαρύνει τον κωδικό ΚΑ στην σχετική πίστωση του προϋπολογισμού έτους ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Α/Α ΠΕΡΙΓΡΑΦΗ Μ.Μ. ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΔΑΠΑΝΗ ΜΟΝΑΔΟΣ 1. Ειδικό σύστημα Τεμ , ,24 υπογειοποίησης απορριμμάτων ΣΥΝΟΛΟ ,24 Φ.Π.Α. 23% 5.609,76 Γ. ΣΥΝΟΛΟ ,00

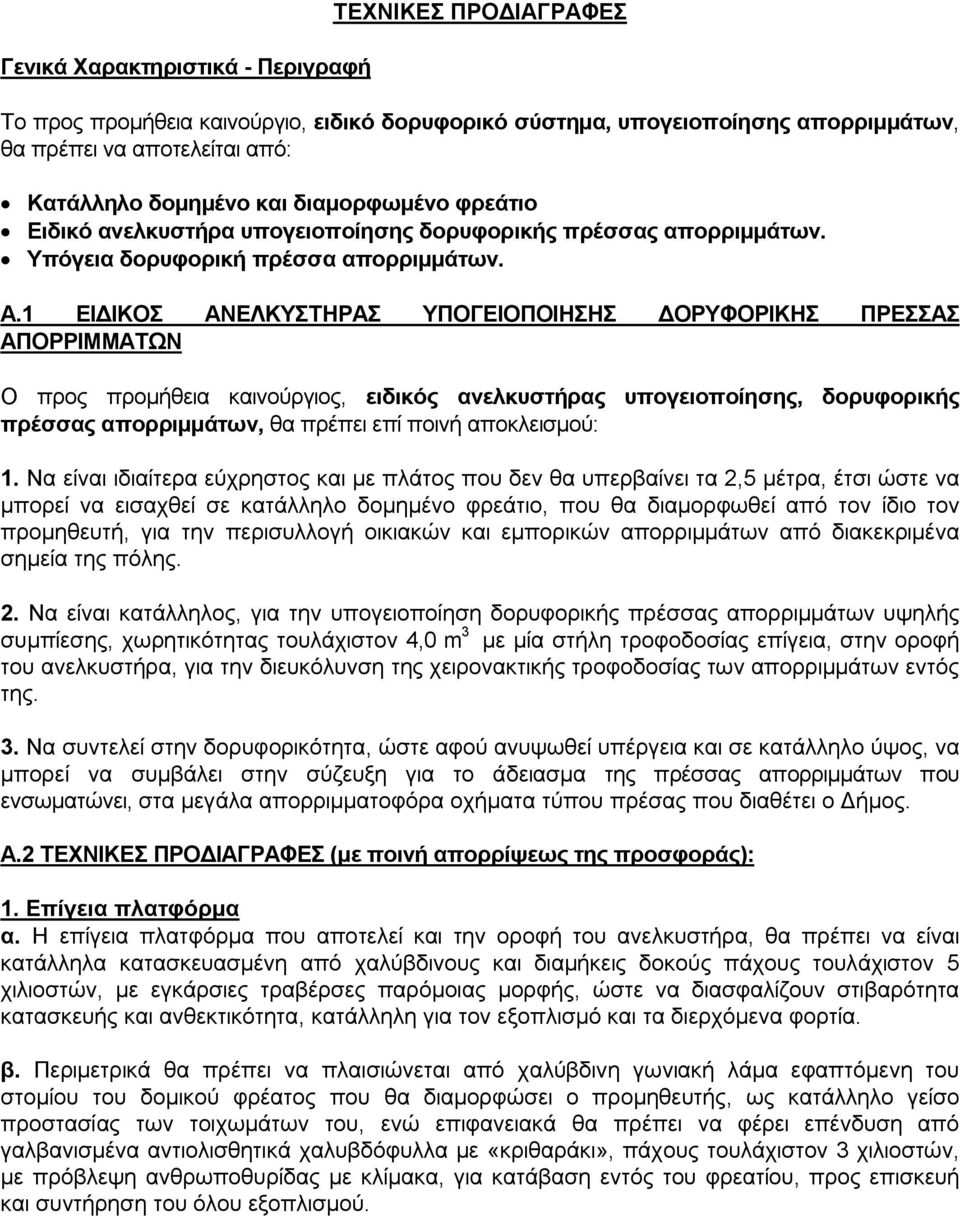

3 Γενικά Χαρακτηριστικά - Περιγραφή ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Το προς προμήθεια καινούργιο, ειδικό δορυφορικό σύστημα, υπογειοποίησης απορριμμάτων, θα πρέπει να αποτελείται από: Κατάλληλο δομημένο και διαμορφωμένο φρεάτιο Ειδικό ανελκυστήρα υπογειοποίησης δορυφορικής πρέσσας απορριμμάτων. Υπόγεια δορυφορική πρέσσα απορριμμάτων. Α.1 ΕΙΔΙΚΟΣ ΑΝΕΛΚΥΣΤΗΡΑΣ ΥΠΟΓΕΙΟΠΟΙΗΣΗΣ ΔΟΡΥΦΟΡΙΚΗΣ ΠΡΕΣΣΑΣ ΑΠΟΡΡΙΜΜΑΤΩΝ Ο προς προμήθεια καινούργιος, ειδικός ανελκυστήρας υπογειοποίησης, δορυφορικής πρέσσας απορριμμάτων, θα πρέπει επί ποινή αποκλεισμού: 1. Να είναι ιδιαίτερα εύχρηστος και με πλάτος που δεν θα υπερβαίνει τα 2,5 μέτρα, έτσι ώστε να μπορεί να εισαχθεί σε κατάλληλο δομημένο φρεάτιο, που θα διαμορφωθεί από τον ίδιο τον προμηθευτή, για την περισυλλογή οικιακών και εμπορικών απορριμμάτων από διακεκριμένα σημεία της πόλης. 2. Να είναι κατάλληλος, για την υπογειοποίηση δορυφορικής πρέσσας απορριμμάτων υψηλής συμπίεσης, χωρητικότητας τουλάχιστον 4,0 m 3 με μία στήλη τροφοδοσίας επίγεια, στην οροφή του ανελκυστήρα, για την διευκόλυνση της χειρονακτικής τροφοδοσίας των απορριμμάτων εντός της. 3. Να συντελεί στην δορυφορικότητα, ώστε αφού ανυψωθεί υπέργεια και σε κατάλληλο ύψος, να μπορεί να συμβάλει στην σύζευξη για το άδειασμα της πρέσσας απορριμμάτων που ενσωματώνει, στα μεγάλα απορριμματοφόρα οχήματα τύπου πρέσας που διαθέτει ο Δήμος. Α.2 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ (με ποινή απορρίψεως της προσφοράς): 1. Επίγεια πλατφόρμα α. Η επίγεια πλατφόρμα που αποτελεί και την οροφή του ανελκυστήρα, θα πρέπει να είναι κατάλληλα κατασκευασμένη από χαλύβδινους και διαμήκεις δοκούς πάχους τουλάχιστον 5 χιλιοστών, με εγκάρσιες τραβέρσες παρόμοιας μορφής, ώστε να διασφαλίζουν στιβαρότητα κατασκευής και ανθεκτικότητα, κατάλληλη για τον εξοπλισμό και τα διερχόμενα φορτία. β. Περιμετρικά θα πρέπει να πλαισιώνεται από χαλύβδινη γωνιακή λάμα εφαπτόμενη του στομίου του δομικού φρέατος που θα διαμορφώσει ο προμηθευτής, ως κατάλληλο γείσο προστασίας των τοιχωμάτων του, ενώ επιφανειακά θα πρέπει να φέρει επένδυση από γαλβανισμένα αντιολισθητικά χαλυβδόφυλλα με «κριθαράκι», πάχους τουλάχιστον 3 χιλιοστών, με πρόβλεψη ανθρωποθυρίδας με κλίμακα, για κατάβαση εντός του φρεατίου, προς επισκευή και συντήρηση του όλου εξοπλισμού.

4 2. Στήλη τροφοδοσίας α. Θα πρέπει να είναι κατάλληλα τοποθετημένη, επί της επίγειας πλατφόρμας στην οροφής του ανελκυστήρα και με εργονομικό ύψος, που δεν θα υπερβαίνει το 1 μέτρο. β. Θα πρέπει να φέρει καλαίσθητη πρόσοψη, που να δημιουργεί μια ενιαία και λεία επιφάνεια, κατάλληλη για την τοποθέτηση μηνυμάτων, λογοτύπων και στοιχείων ιδιοκτησίας του Δήμου. γ. Το κυρίως σώμα της, θα πρέπει να είναι κατασκευασμένο από γαλβανισμένο χαλυβδόφυλλο πάχους τουλάχιστον 2,5 χιλιοστών και εξωτερικά βαμμένο με ηλεκτροστατική βαφή πούδρα, κατάλληλη για εξωτερικούς χώρους, σε αποχρώσεις RAL της επιλογής του φορέα. δ. Για την διευκόλυνση της χειρονακτικής τροφοδοσίας, οικιακών και εμπορικών απορριμμάτων, θα πρέπει να φέρει στην κορυφή της, έναν κάδο εναπόθεσης(τροφοδοσίας) απορριμμάτων, χωρητικότητας 100 λίτρων περίπου, σχήματος κυλινδρικού τυμπάνου και κατάλληλης διατομής, που θα λειτουργεί με το σύστημα της ανεστραμμένης αιώρας. ε. Ο κάδος απορριμμάτων, θα πρέπει να ανοίγει με περιστροφή προς τα πίσω με την βοήθεια χειρολαβής, και θα επιστρέφει αυτόματα στην αρχική κλειστή του θέση αδράνειας, απορρίπτοντας συγχρόνως το περιεχόμενό του, εντός του στομίου φόρτωσης της πρέσσας απορριμμάτων. στ. Ο κάδος απορριμμάτων, θα πρέπει να είναι κατασκευασμένος από ανοξείδωτο χάλυβα κατάλληλου πάχους, ώστε να προστατεύεται αποτελεσματικά από την διάβρωση. 3. Υπόγεια πλατφόρμα α. Η υπόγεια πλατφόρμα, που αποτελεί και το δάπεδο του ανελκυστήρα, στο οποίο θα τοποθετηθεί η πρέσσα απορριμμάτων, θα πρέπει να είναι κατάλληλα κατασκευασμένη από χαλύβδινους και διαμήκεις δοκούς πάχους τουλάχιστον 8 χιλιοστών, με εγκάρσιες τραβέρσες παρόμοιας μορφής, επενδυμένη επιφανειακά με χαλυβδόφυλλα πάχους 4 χιλιοστών, ώστε να διασφαλίζουν στιβαρότητα και ανθεκτικότητα κατασκευής. β. Επιφανειακά θα πρέπει να φέρει ειδική διάταξη εξώθησης, με πλευρικούς οδηγούς και κατάλληλα τερματικά, για την μετακίνηση της πρέσσας απορριμμάτων και την επιβοήθηση της σύζευξή της με τα μεγάλα απορριμματοφόρα οχήματα τύπου πρέσας που διαθέτει ο Δήμος, κατά την δορυφορική εκκένωσή της. γ. Τόσο η επίγεια πλατφόρμα οροφής, όσο και η υπόγεια πλατφόρμα δαπέδου, θα πρέπει να είναι σταθερά συνδεδεμένες μεταξύ τους, με κάθετους κοιλοδοκούς, πάχους τουλάχιστον 8 χιλιοστών κατάλληλης διατομής, ώστε να σχηματίζουν τον προστατευτικό χώρο υποδοχής της πρέσσας απορριμμάτων. 4. Ψαλίδι ανελκυστήρα α. Τοποθετημένο μεταξύ της υπόγειας πλατφόρμας δαπέδου και της βάσης εδράσεως του ανελκυστήρα, θα πρέπει να λειτουργεί διπλό ψαλίδι με 4 σταθερής θέσεως άκρα στην μια πλευρά και 4 κινούμενα άκρα στην απέναντι, (τα 2 συνδεδεμένα με το ειδικό φορείο κίνησης της βάσης του ανελκυστήρα), εξοπλισμένα με τροχούς ολίσθησης σε κατάλληλους οδηγούς, κάτω από την επιφάνεια της υπόγειας πλατφόρμας δαπέδου και επί της βάσης του ανελκυστήρα. β. Το ψαλίδι του ανελκυστήρα, θα πρέπει να είναι κατάλληλα κατασκευασμένο από χαλύβδινους κοιλοδοκούς πάχους τουλάχιστον 10 χιλιοστών, με εγκάρσιες τραβέρσες παρόμοιας μορφής και

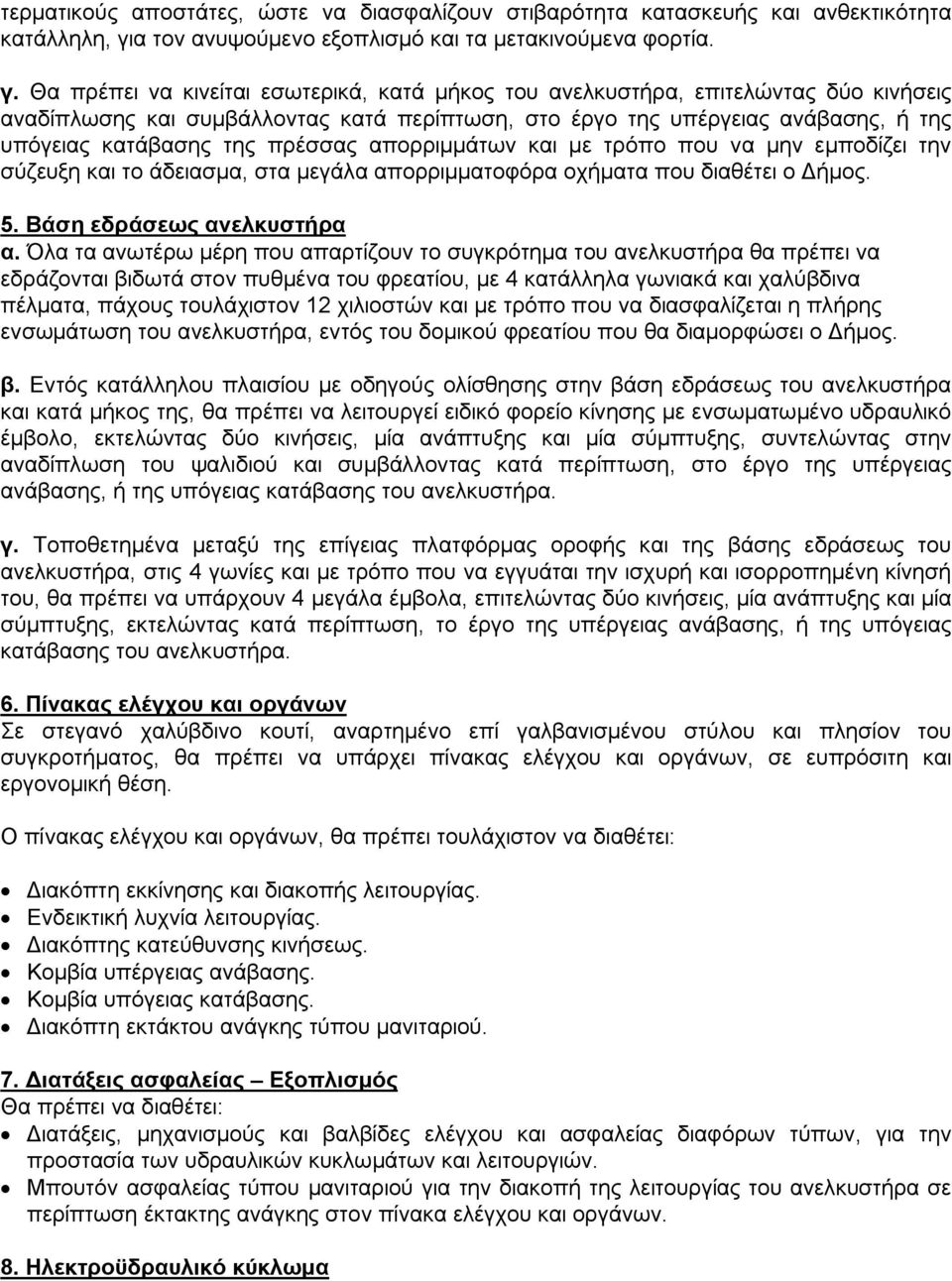

5 τερματικούς αποστάτες, ώστε να διασφαλίζουν στιβαρότητα κατασκευής και ανθεκτικότητα κατάλληλη, για τον ανυψούμενο εξοπλισμό και τα μετακινούμενα φορτία. γ. Θα πρέπει να κινείται εσωτερικά, κατά μήκος του ανελκυστήρα, επιτελώντας δύο κινήσεις αναδίπλωσης και συμβάλλοντας κατά περίπτωση, στο έργο της υπέργειας ανάβασης, ή της υπόγειας κατάβασης της πρέσσας απορριμμάτων και με τρόπο που να μην εμποδίζει την σύζευξη και το άδειασμα, στα μεγάλα απορριμματοφόρα οχήματα που διαθέτει ο Δήμος. 5. Βάση εδράσεως ανελκυστήρα α. Όλα τα ανωτέρω μέρη που απαρτίζουν το συγκρότημα του ανελκυστήρα θα πρέπει να εδράζονται βιδωτά στον πυθμένα του φρεατίου, με 4 κατάλληλα γωνιακά και χαλύβδινα πέλματα, πάχους τουλάχιστον 12 χιλιοστών και με τρόπο που να διασφαλίζεται η πλήρης ενσωμάτωση του ανελκυστήρα, εντός του δομικού φρεατίου που θα διαμορφώσει ο Δήμος. β. Εντός κατάλληλου πλαισίου με οδηγούς ολίσθησης στην βάση εδράσεως του ανελκυστήρα και κατά μήκος της, θα πρέπει να λειτουργεί ειδικό φορείο κίνησης με ενσωματωμένο υδραυλικό έμβολο, εκτελώντας δύο κινήσεις, μία ανάπτυξης και μία σύμπτυξης, συντελώντας στην αναδίπλωση του ψαλιδιού και συμβάλλοντας κατά περίπτωση, στο έργο της υπέργειας ανάβασης, ή της υπόγειας κατάβασης του ανελκυστήρα. γ. Τοποθετημένα μεταξύ της επίγειας πλατφόρμας οροφής και της βάσης εδράσεως του ανελκυστήρα, στις 4 γωνίες και με τρόπο που να εγγυάται την ισχυρή και ισορροπημένη κίνησή του, θα πρέπει να υπάρχουν 4 μεγάλα έμβολα, επιτελώντας δύο κινήσεις, μία ανάπτυξης και μία σύμπτυξης, εκτελώντας κατά περίπτωση, το έργο της υπέργειας ανάβασης, ή της υπόγειας κατάβασης του ανελκυστήρα. 6. Πίνακας ελέγχου και οργάνων Σε στεγανό χαλύβδινο κουτί, αναρτημένο επί γαλβανισμένου στύλου και πλησίον του συγκροτήματος, θα πρέπει να υπάρχει πίνακας ελέγχου και οργάνων, σε ευπρόσιτη και εργονομική θέση. Ο πίνακας ελέγχου και οργάνων, θα πρέπει τουλάχιστον να διαθέτει: Διακόπτη εκκίνησης και διακοπής λειτουργίας. Ενδεικτική λυχνία λειτουργίας. Διακόπτης κατεύθυνσης κινήσεως. Κομβία υπέργειας ανάβασης. Κομβία υπόγειας κατάβασης. Διακόπτη εκτάκτου ανάγκης τύπου μανιταριού. 7. Διατάξεις ασφαλείας Εξοπλισμός Θα πρέπει να διαθέτει: Διατάξεις, μηχανισμούς και βαλβίδες ελέγχου και ασφαλείας διαφόρων τύπων, για την προστασία των υδραυλικών κυκλωμάτων και λειτουργιών. Μπουτόν ασφαλείας τύπου μανιταριού για την διακοπή της λειτουργίας του ανελκυστήρα σε περίπτωση έκτακτης ανάγκης στον πίνακα ελέγχου και οργάνων. 8. Ηλεκτροϋδραυλικό κύκλωμα

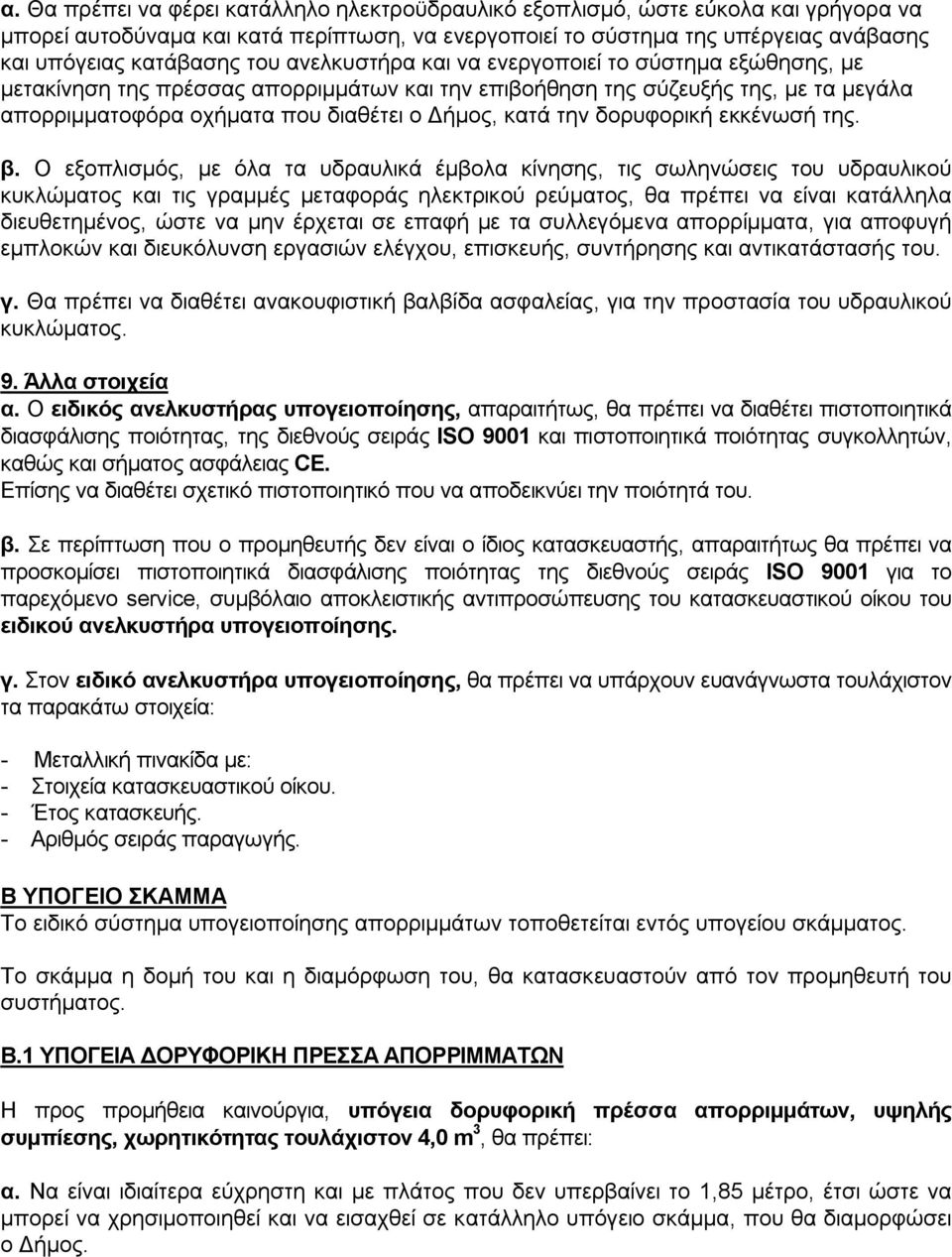

6 α. Θα πρέπει να φέρει κατάλληλο ηλεκτροϋδραυλικό εξοπλισμό, ώστε εύκολα και γρήγορα να μπορεί αυτοδύναμα και κατά περίπτωση, να ενεργοποιεί το σύστημα της υπέργειας ανάβασης και υπόγειας κατάβασης του ανελκυστήρα και να ενεργοποιεί το σύστημα εξώθησης, με μετακίνηση της πρέσσας απορριμμάτων και την επιβοήθηση της σύζευξής της, με τα μεγάλα απορριμματοφόρα οχήματα που διαθέτει ο Δήμος, κατά την δορυφορική εκκένωσή της. β. Ο εξοπλισμός, με όλα τα υδραυλικά έμβολα κίνησης, τις σωληνώσεις του υδραυλικού κυκλώματος και τις γραμμές μεταφοράς ηλεκτρικού ρεύματος, θα πρέπει να είναι κατάλληλα διευθετημένος, ώστε να μην έρχεται σε επαφή με τα συλλεγόμενα απορρίμματα, για αποφυγή εμπλοκών και διευκόλυνση εργασιών ελέγχου, επισκευής, συντήρησης και αντικατάστασής του. γ. Θα πρέπει να διαθέτει ανακουφιστική βαλβίδα ασφαλείας, για την προστασία του υδραυλικού κυκλώματος. 9. Άλλα στοιχεία α. Ο ειδικός ανελκυστήρας υπογειοποίησης, απαραιτήτως, θα πρέπει να διαθέτει πιστοποιητικά διασφάλισης ποιότητας, της διεθνούς σειράς ISO 9001 και πιστοποιητικά ποιότητας συγκολλητών, καθώς και σήματος ασφάλειας CE. Επίσης να διαθέτει σχετικό πιστοποιητικό που να αποδεικνύει την ποιότητά του. β. Σε περίπτωση που ο προμηθευτής δεν είναι ο ίδιος κατασκευαστής, απαραιτήτως θα πρέπει να προσκομίσει πιστοποιητικά διασφάλισης ποιότητας της διεθνούς σειράς ISO 9001 για το παρεχόμενο service, συμβόλαιο αποκλειστικής αντιπροσώπευσης του κατασκευαστικού οίκου του ειδικού ανελκυστήρα υπογειοποίησης. γ. Στον ειδικό ανελκυστήρα υπογειοποίησης, θα πρέπει να υπάρχουν ευανάγνωστα τουλάχιστον τα παρακάτω στοιχεία: - Μεταλλική πινακίδα με: - Στοιχεία κατασκευαστικού οίκου. - Έτος κατασκευής. - Αριθμός σειράς παραγωγής. Β ΥΠΟΓΕΙΟ ΣΚΑΜΜΑ Το ειδικό σύστημα υπογειοποίησης απορριμμάτων τοποθετείται εντός υπογείου σκάμματος. Το σκάμμα η δομή του και η διαμόρφωση του, θα κατασκευαστούν από τον προμηθευτή του συστήματος. Β.1 ΥΠΟΓΕΙΑ ΔΟΡΥΦΟΡΙΚΗ ΠΡΕΣΣΑ ΑΠΟΡΡΙΜΜΑΤΩΝ Η προς προμήθεια καινούργια, υπόγεια δορυφορική πρέσσα απορριμμάτων, υψηλής συμπίεσης, χωρητικότητας τουλάχιστον 4,0 m 3, θα πρέπει: α. Να είναι ιδιαίτερα εύχρηστη και με πλάτος που δεν υπερβαίνει το 1,85 μέτρο, έτσι ώστε να μπορεί να χρησιμοποιηθεί και να εισαχθεί σε κατάλληλο υπόγειο σκάμμα, που θα διαμορφώσει ο Δήμος.

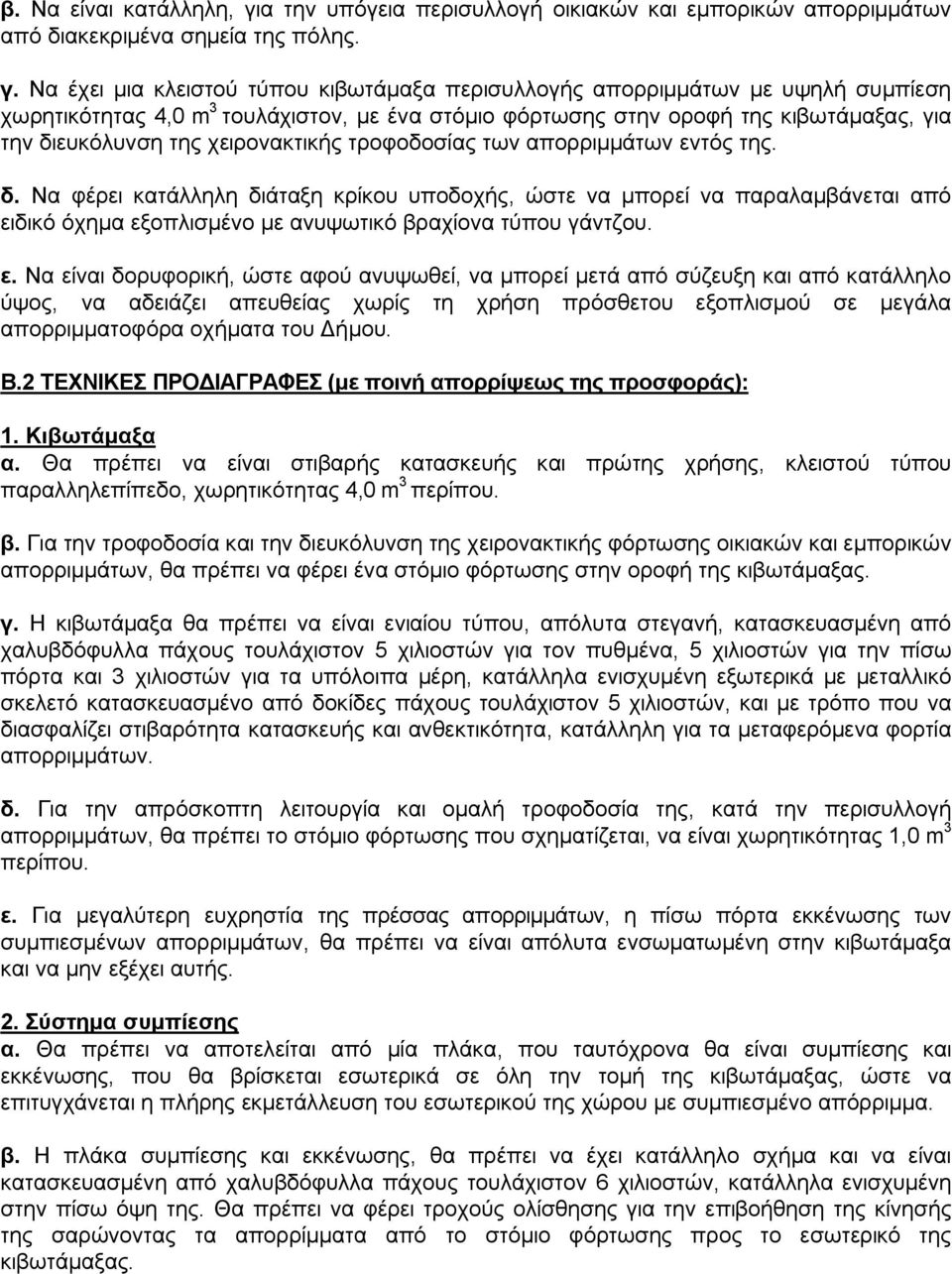

7 β. Να είναι κατάλληλη, για την υπόγεια περισυλλογή οικιακών και εμπορικών απορριμμάτων από διακεκριμένα σημεία της πόλης. γ. Να έχει μια κλειστού τύπου κιβωτάμαξα περισυλλογής απορριμμάτων με υψηλή συμπίεση χωρητικότητας 4,0 m 3 τουλάχιστον, με ένα στόμιο φόρτωσης στην οροφή της κιβωτάμαξας, για την διευκόλυνση της χειρονακτικής τροφοδοσίας των απορριμμάτων εντός της. δ. Να φέρει κατάλληλη διάταξη κρίκου υποδοχής, ώστε να μπορεί να παραλαμβάνεται από ειδικό όχημα εξοπλισμένο με ανυψωτικό βραχίονα τύπου γάντζου. ε. Να είναι δορυφορική, ώστε αφού ανυψωθεί, να μπορεί μετά από σύζευξη και από κατάλληλο ύψος, να αδειάζει απευθείας χωρίς τη χρήση πρόσθετου εξοπλισμού σε μεγάλα απορριμματοφόρα οχήματα του Δήμου. Β.2 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ (με ποινή απορρίψεως της προσφοράς): 1. Κιβωτάμαξα α. Θα πρέπει να είναι στιβαρής κατασκευής και πρώτης χρήσης, κλειστού τύπου παραλληλεπίπεδο, χωρητικότητας 4,0 m 3 περίπου. β. Για την τροφοδοσία και την διευκόλυνση της χειρονακτικής φόρτωσης οικιακών και εμπορικών απορριμμάτων, θα πρέπει να φέρει ένα στόμιο φόρτωσης στην οροφή της κιβωτάμαξας. γ. Η κιβωτάμαξα θα πρέπει να είναι ενιαίου τύπου, απόλυτα στεγανή, κατασκευασμένη από χαλυβδόφυλλα πάχους τουλάχιστον 5 χιλιοστών για τον πυθμένα, 5 χιλιοστών για την πίσω πόρτα και 3 χιλιοστών για τα υπόλοιπα μέρη, κατάλληλα ενισχυμένη εξωτερικά με μεταλλικό σκελετό κατασκευασμένο από δοκίδες πάχους τουλάχιστον 5 χιλιοστών, και με τρόπο που να διασφαλίζει στιβαρότητα κατασκευής και ανθεκτικότητα, κατάλληλη για τα μεταφερόμενα φορτία απορριμμάτων. δ. Για την απρόσκοπτη λειτουργία και ομαλή τροφοδοσία της, κατά την περισυλλογή απορριμμάτων, θα πρέπει το στόμιο φόρτωσης που σχηματίζεται, να είναι χωρητικότητας 1,0 m 3 περίπου. ε. Για μεγαλύτερη ευχρηστία της πρέσσας απορριμμάτων, η πίσω πόρτα εκκένωσης των συμπιεσμένων απορριμμάτων, θα πρέπει να είναι απόλυτα ενσωματωμένη στην κιβωτάμαξα και να μην εξέχει αυτής. 2. Σύστημα συμπίεσης α. Θα πρέπει να αποτελείται από μία πλάκα, που ταυτόχρονα θα είναι συμπίεσης και εκκένωσης, που θα βρίσκεται εσωτερικά σε όλη την τομή της κιβωτάμαξας, ώστε να επιτυγχάνεται η πλήρης εκμετάλλευση του εσωτερικού της χώρου με συμπιεσμένο απόρριμμα. β. Η πλάκα συμπίεσης και εκκένωσης, θα πρέπει να έχει κατάλληλο σχήμα και να είναι κατασκευασμένη από χαλυβδόφυλλα πάχους τουλάχιστον 6 χιλιοστών, κατάλληλα ενισχυμένη στην πίσω όψη της. Θα πρέπει να φέρει τροχούς ολίσθησης για την επιβοήθηση της κίνησής της σαρώνοντας τα απορρίμματα από το στόμιο φόρτωσης προς το εσωτερικό της κιβωτάμαξας.

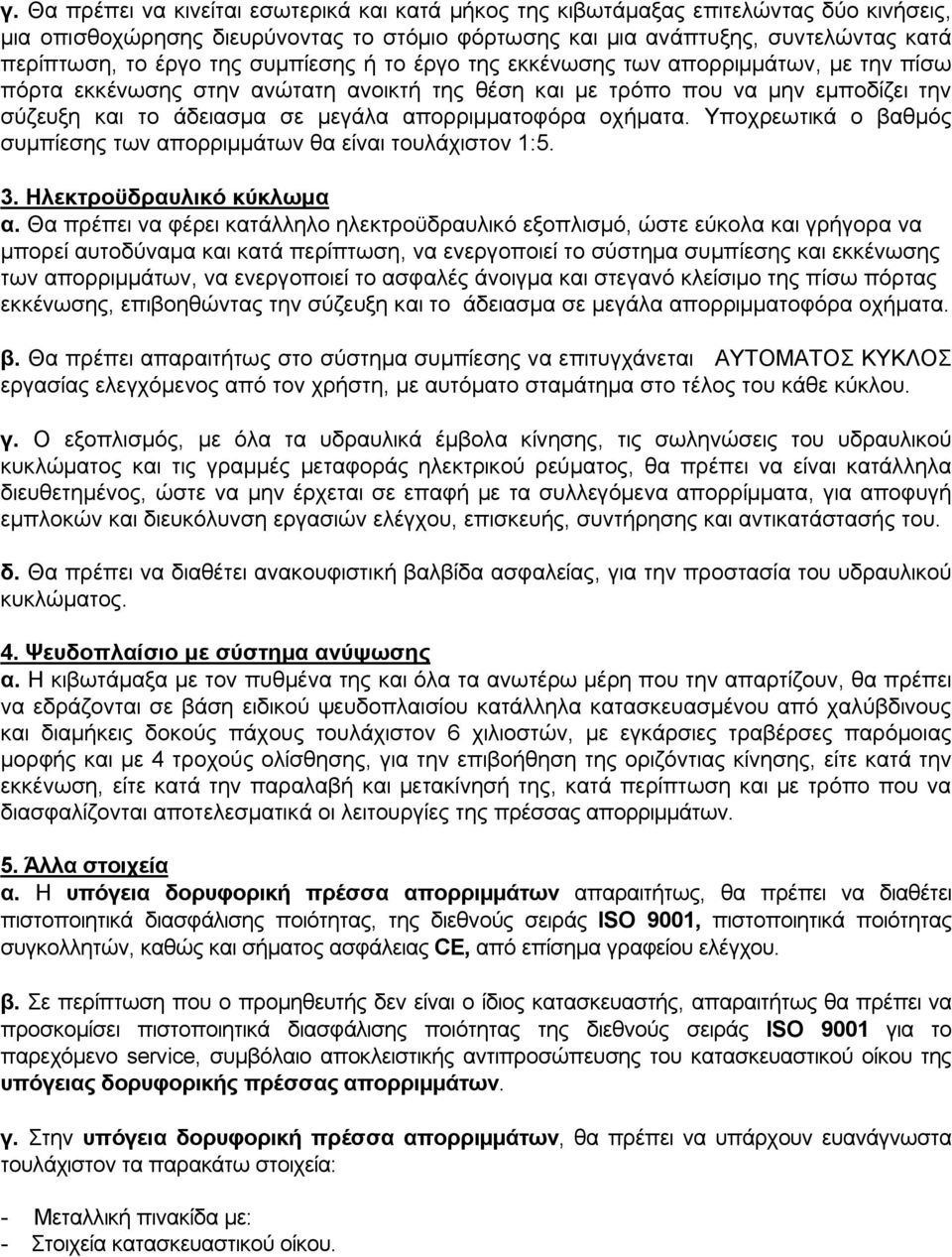

8 γ. Θα πρέπει να κινείται εσωτερικά και κατά μήκος της κιβωτάμαξας επιτελώντας δύο κινήσεις, μια οπισθοχώρησης διευρύνοντας το στόμιο φόρτωσης και μια ανάπτυξης, συντελώντας κατά περίπτωση, το έργο της συμπίεσης ή το έργο της εκκένωσης των απορριμμάτων, με την πίσω πόρτα εκκένωσης στην ανώτατη ανοικτή της θέση και με τρόπο που να μην εμποδίζει την σύζευξη και το άδειασμα σε μεγάλα απορριμματοφόρα οχήματα. Υποχρεωτικά ο βαθμός συμπίεσης των απορριμμάτων θα είναι τουλάχιστον 1:5. 3. Ηλεκτροϋδραυλικό κύκλωμα α. Θα πρέπει να φέρει κατάλληλο ηλεκτροϋδραυλικό εξοπλισμό, ώστε εύκολα και γρήγορα να μπορεί αυτοδύναμα και κατά περίπτωση, να ενεργοποιεί το σύστημα συμπίεσης και εκκένωσης των απορριμμάτων, να ενεργοποιεί το ασφαλές άνοιγμα και στεγανό κλείσιμο της πίσω πόρτας εκκένωσης, επιβοηθώντας την σύζευξη και το άδειασμα σε μεγάλα απορριμματοφόρα οχήματα. β. Θα πρέπει απαραιτήτως στο σύστημα συμπίεσης να επιτυγχάνεται ΑΥΤΟΜΑΤΟΣ ΚΥΚΛΟΣ εργασίας ελεγχόμενος από τον χρήστη, με αυτόματο σταμάτημα στο τέλος του κάθε κύκλου. γ. Ο εξοπλισμός, με όλα τα υδραυλικά έμβολα κίνησης, τις σωληνώσεις του υδραυλικού κυκλώματος και τις γραμμές μεταφοράς ηλεκτρικού ρεύματος, θα πρέπει να είναι κατάλληλα διευθετημένος, ώστε να μην έρχεται σε επαφή με τα συλλεγόμενα απορρίμματα, για αποφυγή εμπλοκών και διευκόλυνση εργασιών ελέγχου, επισκευής, συντήρησης και αντικατάστασής του. δ. Θα πρέπει να διαθέτει ανακουφιστική βαλβίδα ασφαλείας, για την προστασία του υδραυλικού κυκλώματος. 4. Ψευδοπλαίσιο με σύστημα ανύψωσης α. Η κιβωτάμαξα με τον πυθμένα της και όλα τα ανωτέρω μέρη που την απαρτίζουν, θα πρέπει να εδράζονται σε βάση ειδικού ψευδοπλαισίου κατάλληλα κατασκευασμένου από χαλύβδινους και διαμήκεις δοκούς πάχους τουλάχιστον 6 χιλιοστών, με εγκάρσιες τραβέρσες παρόμοιας μορφής και με 4 τροχούς ολίσθησης, για την επιβοήθηση της οριζόντιας κίνησης, είτε κατά την εκκένωση, είτε κατά την παραλαβή και μετακίνησή της, κατά περίπτωση και με τρόπο που να διασφαλίζονται αποτελεσματικά οι λειτουργίες της πρέσσας απορριμμάτων. 5. Άλλα στοιχεία α. Η υπόγεια δορυφορική πρέσσα απορριμμάτων απαραιτήτως, θα πρέπει να διαθέτει πιστοποιητικά διασφάλισης ποιότητας, της διεθνούς σειράς ISO 9001, πιστοποιητικά ποιότητας συγκολλητών, καθώς και σήματος ασφάλειας CE, από επίσημα γραφείου ελέγχου. β. Σε περίπτωση που ο προμηθευτής δεν είναι ο ίδιος κατασκευαστής, απαραιτήτως θα πρέπει να προσκομίσει πιστοποιητικά διασφάλισης ποιότητας της διεθνούς σειράς ISO 9001 για το παρεχόμενο service, συμβόλαιο αποκλειστικής αντιπροσώπευσης του κατασκευαστικού οίκου της υπόγειας δορυφορικής πρέσσας απορριμμάτων. γ. Στην υπόγεια δορυφορική πρέσσα απορριμμάτων, θα πρέπει να υπάρχουν ευανάγνωστα τουλάχιστον τα παρακάτω στοιχεία: - Μεταλλική πινακίδα με: - Στοιχεία κατασκευαστικού οίκου.

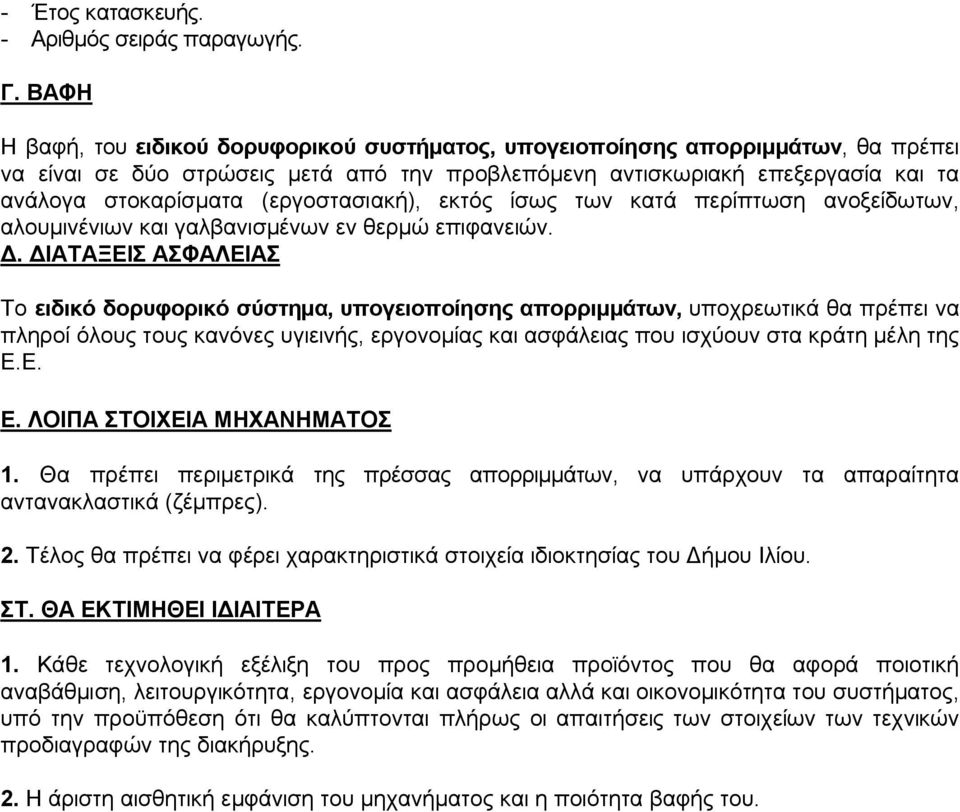

9 - Έτος κατασκευής. - Αριθμός σειράς παραγωγής. Γ. ΒΑΦΗ Η βαφή, του ειδικού δορυφορικού συστήματος, υπογειοποίησης απορριμμάτων, θα πρέπει να είναι σε δύο στρώσεις μετά από την προβλεπόμενη αντισκωριακή επεξεργασία και τα ανάλογα στοκαρίσματα (εργοστασιακή), εκτός ίσως των κατά περίπτωση ανοξείδωτων, αλουμινένιων και γαλβανισμένων εν θερμώ επιφανειών. Δ. ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Το ειδικό δορυφορικό σύστημα, υπογειοποίησης απορριμμάτων, υποχρεωτικά θα πρέπει να πληροί όλους τους κανόνες υγιεινής, εργονομίας και ασφάλειας που ισχύουν στα κράτη μέλη της Ε.Ε. Ε. ΛΟΙΠΑ ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΗΜΑΤΟΣ 1. Θα πρέπει περιμετρικά της πρέσσας απορριμμάτων, να υπάρχουν τα απαραίτητα αντανακλαστικά (ζέμπρες). 2. Τέλος θα πρέπει να φέρει χαρακτηριστικά στοιχεία ιδιοκτησίας του Δήμου Ιλίου. ΣΤ. ΘΑ ΕΚΤΙΜΗΘΕΙ ΙΔΙΑΙΤΕΡΑ 1. Κάθε τεχνολογική εξέλιξη του προς προμήθεια προϊόντος που θα αφορά ποιοτική αναβάθμιση, λειτουργικότητα, εργονομία και ασφάλεια αλλά και οικονομικότητα του συστήματος, υπό την προϋπόθεση ότι θα καλύπτονται πλήρως οι απαιτήσεις των στοιχείων των τεχνικών προδιαγραφών της διακήρυξης. 2. Η άριστη αισθητική εμφάνιση του μηχανήματος και η ποιότητα βαφής του.

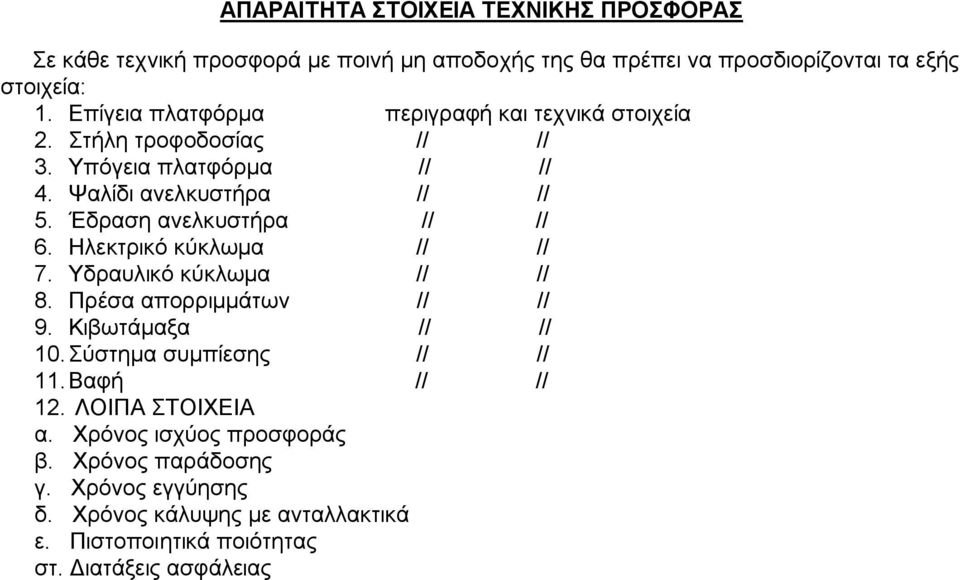

10 ΑΠΑΡΑΙΤΗΤΑ ΣΤΟΙΧΕΙΑ ΤΕΧΝΙΚΗΣ ΠΡΟΣΦΟΡΑΣ Σε κάθε τεχνική προσφορά με ποινή μη αποδοχής της θα πρέπει να προσδιορίζονται τα εξής στοιχεία: 1. Επίγεια πλατφόρμα περιγραφή και τεχνικά στοιχεία 2. Στήλη τροφοδοσίας // // 3. Υπόγεια πλατφόρμα // // 4. Ψαλίδι ανελκυστήρα // // 5. Έδραση ανελκυστήρα // // 6. Ηλεκτρικό κύκλωμα // // 7. Υδραυλικό κύκλωμα // // 8. Πρέσα απορριμμάτων // // 9. Κιβωτάμαξα // // 10. Σύστημα συμπίεσης // // 11. Βαφή // // 12. ΛΟΙΠΑ ΣΤΟΙΧΕΙΑ α. Χρόνος ισχύος προσφοράς β. Χρόνος παράδοσης γ. Χρόνος εγγύησης δ. Χρόνος κάλυψης με ανταλλακτικά ε. Πιστοποιητικά ποιότητας στ. Διατάξεις ασφάλειας

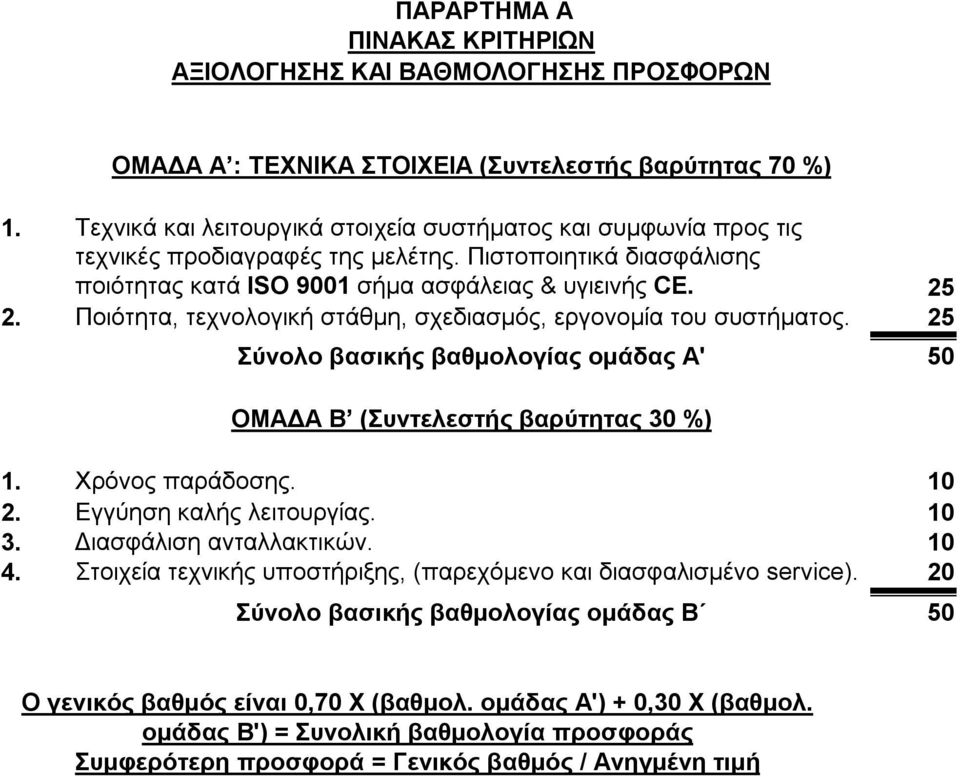

11 ΠΑΡΑΡΤΗΜΑ Α ΠΙΝΑΚΑΣ ΚΡΙΤΗΡΙΩΝ ΑΞΙΟΛΟΓΗΣΗΣ ΚΑΙ ΒΑΘΜΟΛΟΓΗΣΗΣ ΠΡΟΣΦΟΡΩΝ ΟΜΑΔΑ Α : ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ (Συντελεστής βαρύτητας 70 %) 1. Τεχνικά και λειτουργικά στοιχεία συστήματος και συμφωνία προς τις τεχνικές προδιαγραφές της μελέτης. Πιστοποιητικά διασφάλισης ποιότητας κατά ISO 9001 σήμα ασφάλειας & υγιεινής CE Ποιότητα, τεχνολογική στάθμη, σχεδιασμός, εργονομία του συστήματος. 25 Σύνολο βασικής βαθμολογίας ομάδας Α' 50 ΟΜΑΔΑ Β (Συντελεστής βαρύτητας 30 %) 1. Χρόνος παράδοσης Εγγύηση καλής λειτουργίας Διασφάλιση ανταλλακτικών Στοιχεία τεχνικής υποστήριξης, (παρεχόμενο και διασφαλισμένο service). 20 Σύνολο βασικής βαθμολογίας ομάδας Β 50 Ο γενικός βαθμός είναι 0,70 Χ (βαθμολ. ομάδας Α') + 0,30 Χ (βαθμολ. ομάδας Β') = Συνολική βαθμολογία προσφοράς Συμφερότερη προσφορά = Γενικός βαθμός / Ανηγμένη τιμή

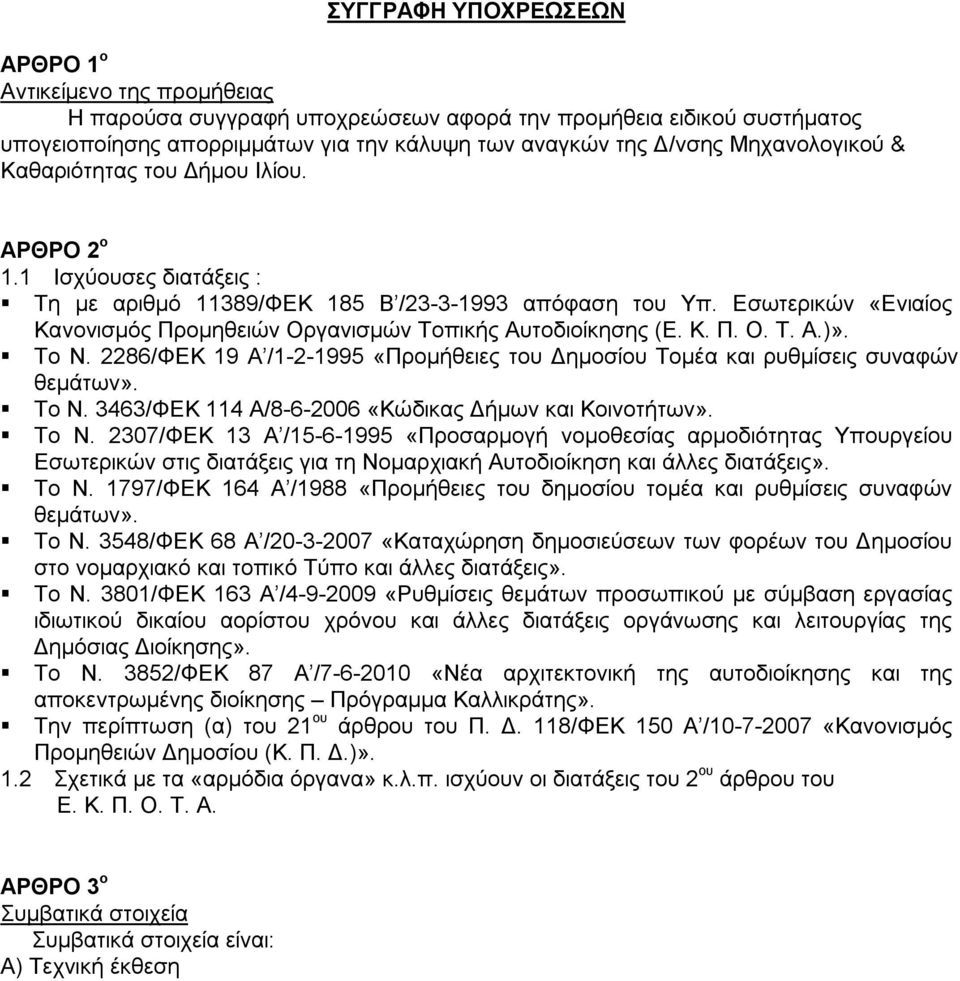

12 ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΑΡΘΡΟ 1 ο Αντικείμενο της προμήθειας Η παρούσα συγγραφή υποχρεώσεων αφορά την προμήθεια ειδικού συστήματος υπογειοποίησης απορριμμάτων για την κάλυψη των αναγκών της Δ/νσης Μηχανολογικού & Καθαριότητας του Δήμου Ιλίου. ΑΡΘΡΟ 2 ο 1.1 Ισχύουσες διατάξεις : Τη με αριθμό 11389/ΦΕΚ 185 Β / απόφαση του Υπ. Εσωτερικών «Ενιαίος Κανονισμός Προμηθειών Οργανισμών Τοπικής Αυτοδιοίκησης (Ε. Κ. Π. Ο. Τ. Α.)». Το Ν. 2286/ΦΕΚ 19 Α / «Προμήθειες του Δημοσίου Τομέα και ρυθμίσεις συναφών θεμάτων». Το Ν. 3463/ΦΕΚ 114 Α/ «Κώδικας Δήμων και Κοινοτήτων». Το Ν. 2307/ΦΕΚ 13 Α / «Προσαρμογή νομοθεσίας αρμοδιότητας Υπουργείου Εσωτερικών στις διατάξεις για τη Νομαρχιακή Αυτοδιοίκηση και άλλες διατάξεις». Το Ν. 1797/ΦΕΚ 164 Α /1988 «Προμήθειες του δημοσίου τομέα και ρυθμίσεις συναφών θεμάτων». Το Ν. 3548/ΦΕΚ 68 Α / «Καταχώρηση δημοσιεύσεων των φορέων του Δημοσίου στο νομαρχιακό και τοπικό Τύπο και άλλες διατάξεις». Το Ν. 3801/ΦΕΚ 163 Α / «Ρυθμίσεις θεμάτων προσωπικού με σύμβαση εργασίας ιδιωτικού δικαίου αορίστου χρόνου και άλλες διατάξεις οργάνωσης και λειτουργίας της Δημόσιας Διοίκησης». Το Ν. 3852/ΦΕΚ 87 Α / «Νέα αρχιτεκτονική της αυτοδιοίκησης και της αποκεντρωμένης διοίκησης Πρόγραμμα Καλλικράτης». Την περίπτωση (α) του 21 ου άρθρου του Π. Δ. 118/ΦΕΚ 150 Α / «Κανονισμός Προμηθειών Δημοσίου (Κ. Π. Δ.)». 1.2 Σχετικά με τα «αρμόδια όργανα» κ.λ.π. ισχύουν οι διατάξεις του 2 ου άρθρου του Ε. Κ. Π. Ο. Τ. Α. ΑΡΘΡΟ 3 ο Συμβατικά στοιχεία Συμβατικά στοιχεία είναι: A) Τεχνική έκθεση

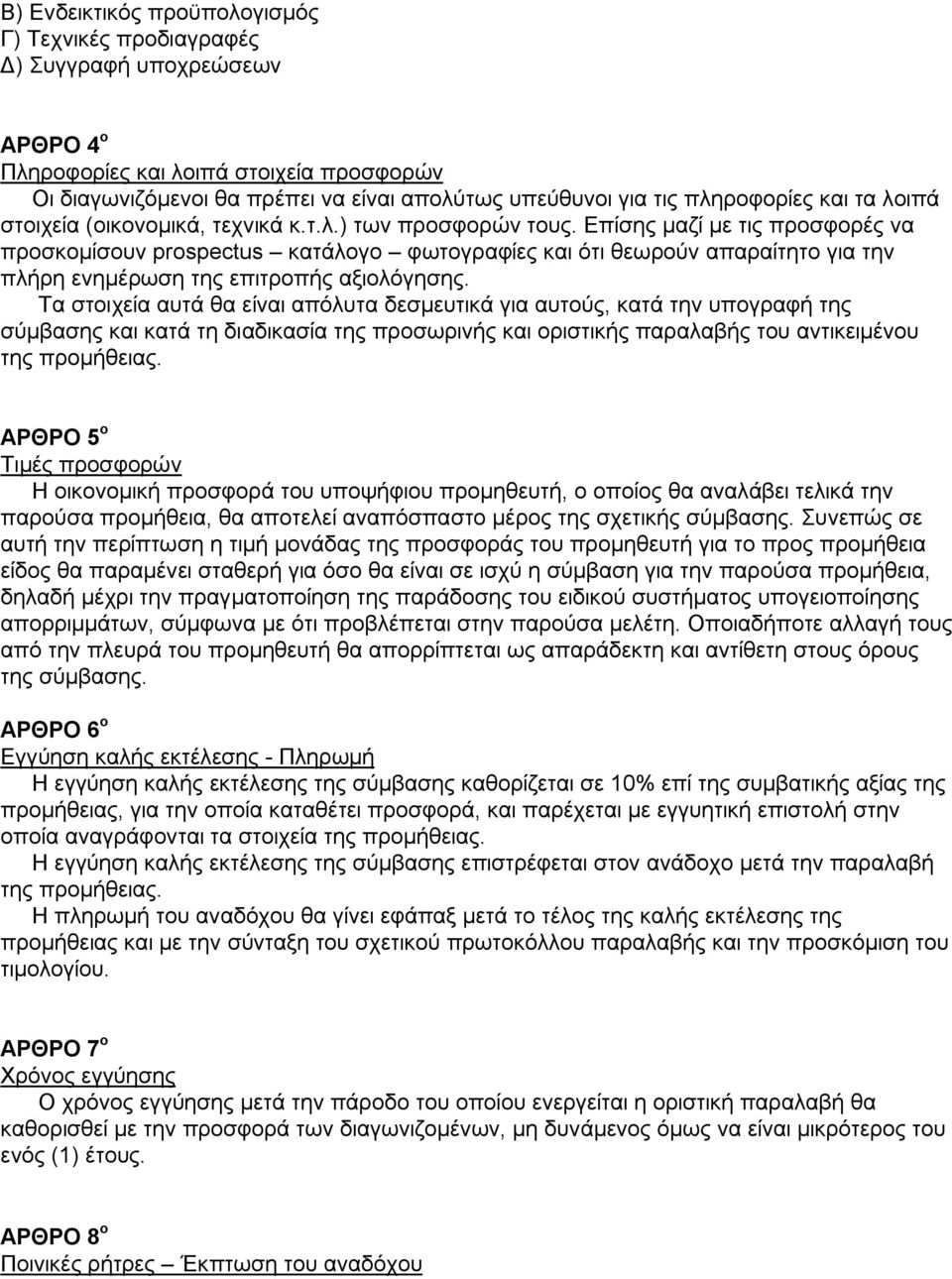

13 B) Ενδεικτικός προϋπολογισμός Γ) Τεχνικές προδιαγραφές Δ) Συγγραφή υποχρεώσεων ΑΡΘΡΟ 4 ο Πληροφορίες και λοιπά στοιχεία προσφορών Οι διαγωνιζόμενοι θα πρέπει να είναι απολύτως υπεύθυνοι για τις πληροφορίες και τα λοιπά στοιχεία (οικονομικά, τεχνικά κ.τ.λ.) των προσφορών τους. Επίσης μαζί με τις προσφορές να προσκομίσουν prospectus κατάλογο φωτογραφίες και ότι θεωρούν απαραίτητο για την πλήρη ενημέρωση της επιτροπής αξιολόγησης. Τα στοιχεία αυτά θα είναι απόλυτα δεσμευτικά για αυτούς, κατά την υπογραφή της σύμβασης και κατά τη διαδικασία της προσωρινής και οριστικής παραλαβής του αντικειμένου της προμήθειας. ΑΡΘΡΟ 5 ο Τιμές προσφορών Η οικονομική προσφορά του υποψήφιου προμηθευτή, ο οποίος θα αναλάβει τελικά την παρούσα προμήθεια, θα αποτελεί αναπόσπαστο μέρος της σχετικής σύμβασης. Συνεπώς σε αυτή την περίπτωση η τιμή μονάδας της προσφοράς του προμηθευτή για το προς προμήθεια είδος θα παραμένει σταθερή για όσο θα είναι σε ισχύ η σύμβαση για την παρούσα προμήθεια, δηλαδή μέχρι την πραγματοποίηση της παράδοσης του ειδικού συστήματος υπογειοποίησης απορριμμάτων, σύμφωνα με ότι προβλέπεται στην παρούσα μελέτη. Οποιαδήποτε αλλαγή τους από την πλευρά του προμηθευτή θα απορρίπτεται ως απαράδεκτη και αντίθετη στους όρους της σύμβασης. ΑΡΘΡΟ 6 ο Εγγύηση καλής εκτέλεσης - Πληρωμή Η εγγύηση καλής εκτέλεσης της σύμβασης καθορίζεται σε 10% επί της συμβατικής αξίας της προμήθειας, για την οποία καταθέτει προσφορά, και παρέχεται με εγγυητική επιστολή στην οποία αναγράφονται τα στοιχεία της προμήθειας. Η εγγύηση καλής εκτέλεσης της σύμβασης επιστρέφεται στον ανάδοχο μετά την παραλαβή της προμήθειας. Η πληρωμή του αναδόχου θα γίνει εφάπαξ μετά το τέλος της καλής εκτέλεσης της προμήθειας και με την σύνταξη του σχετικού πρωτοκόλλου παραλαβής και την προσκόμιση του τιμολογίου. ΑΡΘΡΟ 7 ο Χρόνος εγγύησης Ο χρόνος εγγύησης μετά την πάροδο του οποίου ενεργείται η οριστική παραλαβή θα καθορισθεί με την προσφορά των διαγωνιζομένων, μη δυνάμενος όμως να είναι μικρότερος του ενός (1) έτους. ΑΡΘΡΟ 8 ο Ποινικές ρήτρες Έκπτωση του αναδόχου

14 Εάν υπάρξει αδικαιολόγητη υπέρβαση της συμβατικής προθεσμίας εκτέλεσης της προμήθειας, μπορεί να επιβληθούν σε βάρος του αναδόχου κυρώσεις σύμφωνα με το άρθρο 33 της 11389/93 Υπουργικής Απόφασης. Επίσης, εάν ο ανάδοχος δεν προσέλθει εντός της προθεσμίας αυτής μπορεί να κηρυχθεί έκπτωτος σύμφωνα με το άρθρο 35 της 11389/93 Υπουργικής Απόφασης, εκτός αν η καθυστέρηση θεωρείται αναγκαία, οπότε η παράταση δίνεται από το Δημοτικό Συμβούλιο ύστερα από σχετική αίτηση του αναδόχου. ΑΡΘΡΟ 9 ο Πλημμελής κατασκευή Εφ όσον το προς προμήθεια είδος δεν ανταποκρίνονται στους όρους της σύμβασης ή εμφανίζει ελαττώματα, ο ανάδοχος είναι υποχρεωμένος να τα αποκαταστήσει ή να το βελτιώσει σύμφωνα με τις ισχύουσες διατάξεις. ΑΡΘΡΟ 10 ο Φόροι τέλη κρατήσεις Ο ανάδοχος επιβαρύνεται με όλους τους φόρους, τα τέλη και τις κρατήσεις που ισχύουν κατά την ημερομηνία διενέργειας του διαγωνισμού. ΑΡΘΡΟ 11 ο Εξοφλητικός λογαριασμός Ο εξοφλητικός λογαριασμός εκδίδεται μετά την οριστική παραλαβή της προμήθειας. ΑΡΘΡΟ 12 ο Όροι και διαδικασία παραλαβής προμήθειας Η παραλαβή του ειδικού συστήματος υπογειοποίησης απορριμμάτων, ενεργείται από την αρμόδια επιτροπή παραλαβής, παρουσία του αναδόχου. Εάν κατά την παραλαβή διαπιστωθεί απόκλιση από τις συμβατικές τεχνικές προδιαγραφές, η επιτροπή παραλαβής μπορεί να προτείνει ή την τέλεια απόρριψη ή τη μερική αυτής ή την αντικατάσταση των όποιων ανωμαλιών. Εάν ο ανάδοχος δεν συμμορφωθεί προς τις προτάσεις της επιτροπής, εντός της από της ίδιας οριζόμενης προθεσμίας, ο Δήμος Ιλίου δικαιούται να προβεί στην τακτοποίηση τούτων σε βάρος και για λογαριασμό του αναδόχου και κατά τον πλέον πρόσφορο για τις ανάγκες και τα συμφέροντα αυτού τρόπο. Για την κάλυψη των σχετικών δαπανών χρησιμοποιείται η εγγύηση του αναδόχου. Η παραλαβή του παραπάνω είδους ενεργείται βάσει των κείμενων διατάξεων ως την πάροδο του συμβατικού χρόνου εγγύησης. ΑΡΘΡΟ 13 ο Χρόνος παράδοσης Ο χρόνος παράδοσης ορίζεται σε ένα (1) μήνα από την υπογραφή του συμφωνητικού της παρούσας προμήθειας. ΙΛΙΟΝ 06/09 /2011 ΙΛΙΟΝ 07/09 /2011 Ο Συντάξας Θεωρήθηκε Ο Προιστάμενος Τμήματος Ο Προϊστάμενος Διευθύνσεως Συνεργείων Καθαριότητας Μηχ/κου & Καθ/τος

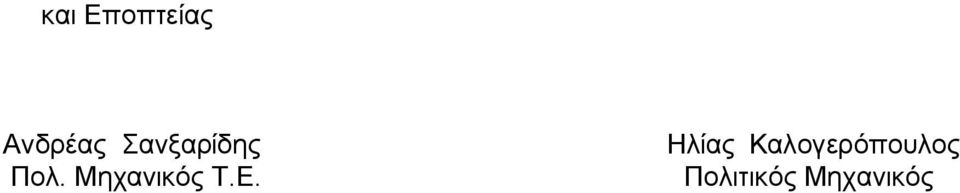

15 και Εποπτείας Ανδρέας Σανξαρίδης Πολ. Μηχανικός Τ.Ε. Ηλίας Καλογερόπουλος Πολιτικός Μηχανικός
