1 «ΠΛΗΡΩ ΚΑΘΕΣΟΠΟΙΗΜΕΝΗ ΜΟΝΑΔΑ» ΠΑΡΑΓΩΓΗ ΕΞΑΓΩΓΗ ΚΑΣΑΚΕΤΗ 38 ΦΡΟΝΙΑ ΕΜΠΕΙΡΙΑ Π Α Ι Δ Ι Κ Ε Φ Α Ρ Ε Ε Ξ Ω Σ Ε Ρ Ι Κ Ω Ν Κ Α Ι Ε Ω Σ Ε Ρ Ι Κ Ω Ν Φ Ω Ρ Ω Ν Α. ΦΤΣΑ ΕΛΑΣΙΚΑ ΔΑΠΕΔΑ ΑΥΑΛΕΙΑ σε πάχος 4-10cm ΓΕΝΙΚΑ ΦΑΡΑΚΣΗΡΙΣΙΚΑ Ελαστικά δάπεδα ασφαλείας αποτελούμενα από μίγμα πολυουρεθάνης και ανακυκλωμένο λάστιχο ως πρώτη στρώση και από μίγμα πολυουρεθάνης και έγχρωμων κόκκων ΕPDM (SAFEPOL MULTICOLOR) ή ακρυλικό χυτό δάπεδο ELASTOTURF 851 ως δεύτερη στρώση (SAFEPOL ACRYL). Η τελική στρώση είναι αυτή που δίνει την τελιλκή απόχρωση στο δάπεδο. Δημιουργούν δάπεδα υψηλών αντοχών, αναλλοίωτα από την επίδραση των καιρικών συνθηκών και της ηλιακής ακτινοβολίας και θα πληρούν τις προδιαγραφές κατά ΕΝ ΕΛΟΣ 1177 (για δάπεδα παιχνιδότοπων). Ιδανικά για παιδότοπους, χώρους πολλαπλών χρήσεων, παιδικούς σταθμούς, χώρους οργάνων. To χυτό ελαστικό δάπεδο ασφαλείας αποτελείται από δύο στρώσεις, το πάχος των οποίων πρέπει να είναι συνολικά 5 εκατοστά, ώστε να εξασφαλίζει ασφάλεια από ύψος πτώσης 1,5μ. Ως προς την εξασφάλιση του Κρίσιμου Ύψους Πτώσης: Η ΕΛΛΗΝΙΚΗ ΚΑΣΑΚΕΤΑΣΡΙΑ ΕΣΑΙΡΙΑ ΣΩΝ ΔΑΠΕΔΩΝ SAFEPOL MULTICOLOR & SAFEPOL AKRYL ΘΑ ΠΡΕΠΕΙ Η ΙΔΙΑ ΝΑ ΕΦΕΙ ΠΙΣΟΠΟΙΗΘΕΙ ΑΠΟ ΔΙΑΠΙΣΕΤΜΕΝΟ ΙΝΣΙΣΟΤΣΟ ΣΟΤ ΕΞΩΣΕΡΙΚΟΤ ΚΑΙ ΝΑ ΜΗΝ ΑΠΟΣΕΛΕΙ ΑΝΣΙΠΡΟΩΠΟ ΠΙΣΟΠΟΙΗΜΕΝΗ ΞΕΝΗ ΕΣΑΙΡΙΑ. Σα χυτά ελαστικά δάπεδα ασφαλείας μπορούν να εφαρμοστούν ΚΑΣΕΤΘΕΙΑΝ ΠΑΝΩ ΣΟ ΓΑΡΜΠΙΛΙ ΤΝΣΡΙΜΜΑ πάχους 15 πόντων, αφού γίνει η διάστρωσή του και γίνει τέλεια συμπύκνωση και ισοπέδωσή του, ή πάνω σε τσιμεντοεπιφάνεια ή ασφαλτοεπιφάνεια. Σελίδα 1 από 5

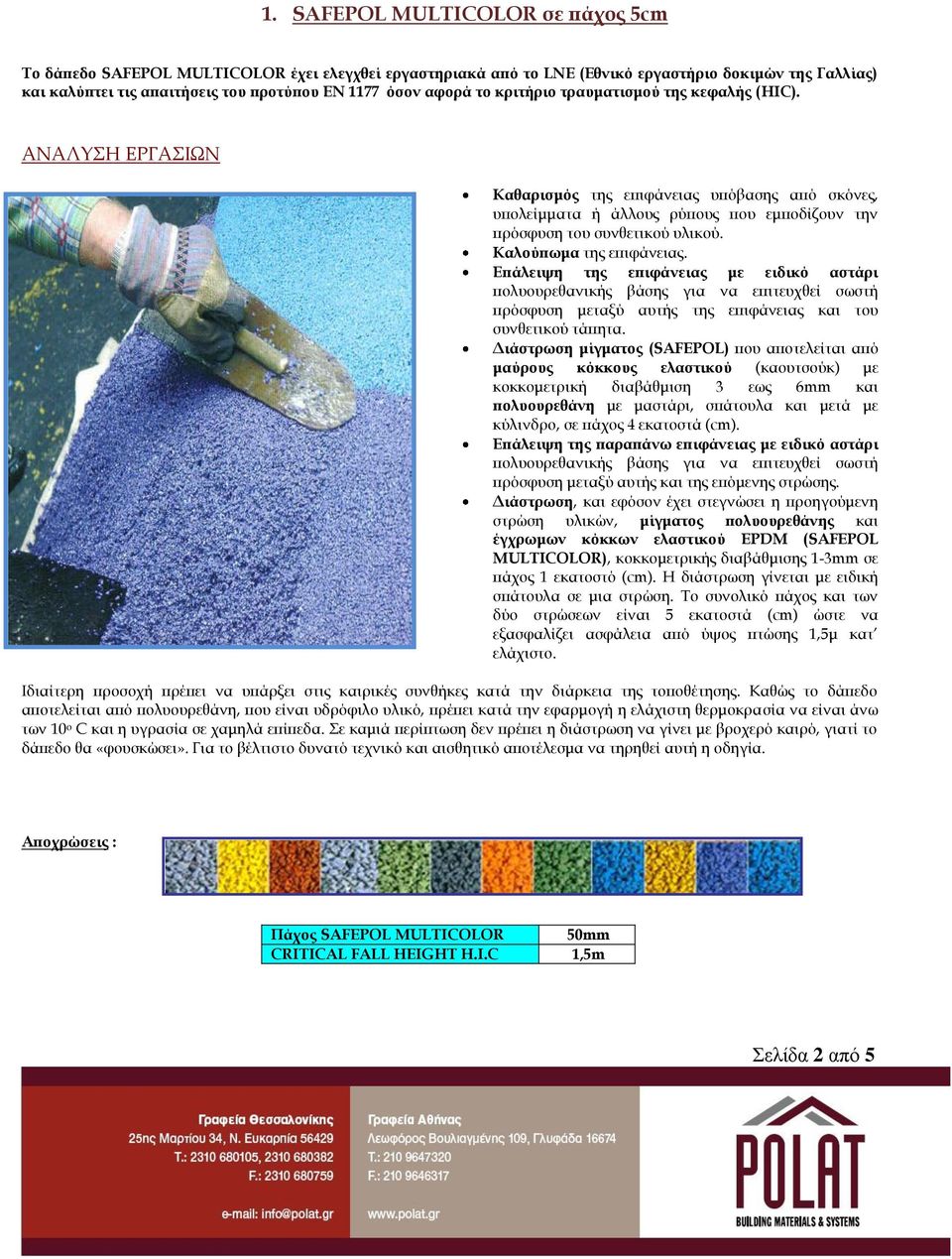

2 1. SAFEPOL MULTICOLOR σε πάχος 5cm Σο δάπεδο SAFEPOL MULTICOLOR έχει ελεγχθεί εργαστηριακά από το LNE (Εθνικό εργαστήριο δοκιμών της Γαλλίας) και καλύπτει τις απαιτήσεις του προτύπου ΕΝ 1177 όσον αφορά το κριτήριο τραυματισμού της κεφαλής (HIC). ΑΝΑΛΤΗ ΕΡΓΑΙΩΝ Καθαρισμός της επιφάνειας υπόβασης από σκόνες, υπολείμματα ή άλλους ρύπους που εμποδίζουν την πρόσφυση του συνθετικού υλικού. Καλούπωμα της επιφάνειας. Επάλειψη της επιφάνειας με ειδικό αστάρι πολυουρεθανικής βάσης για να επιτευχθεί σωστή πρόσφυση μεταξύ αυτής της επιφάνειας και του συνθετικού τάπητα. Διάστρωση μίγματος (SAFEPOL) που αποτελείται από μαύρους κόκκους ελαστικού (καουτσούκ) με κοκκομετρική διαβάθμιση 3 εως 6mm και πολυουρεθάνη με μαστάρι, σπάτουλα και μετά με κύλινδρο, σε πάχος 4 εκατοστά (cm). Επάλειψη της παραπάνω επιφάνειας με ειδικό αστάρι πολυουρεθανικής βάσης για να επιτευχθεί σωστή πρόσφυση μεταξύ αυτής και της επόμενης στρώσης. Διάστρωση, και εφόσον έχει στεγνώσει η προηγούμενη στρώση υλικών, μίγματος πολυουρεθάνης και έγχρωμων κόκκων ελαστικού EPDM (SAFEPOL MULTICOLOR), κοκκομετρικής διαβάθμισης 1-3mm σε πάχος 1 εκατοστό (cm). Η διάστρωση γίνεται με ειδική σπάτουλα σε μια στρώση. Σο συνολικό πάχος και των δύο στρώσεων είναι 5 εκατοστά (cm) ώστε να εξασφαλίζει ασφάλεια από ύψος πτώσης 1,5μ κατ ελάχιστο. Ιδιαίτερη προσοχή πρέπει να υπάρξει στις καιρικές συνθήκες κατά την διάρκεια της τοποθέτησης. Καθώς το δάπεδο αποτελείται από πολυουρεθάνη, που είναι υδρόφιλο υλικό, πρέπει κατά την εφαρμογή η ελάχιστη θερμοκρασία να είναι άνω των 10 ο C και η υγρασία σε χαμηλά επίπεδα. ε καμιά περίπτωση δεν πρέπει η διάστρωση να γίνει με βροχερό καιρό, γιατί το δάπεδο θα «φουσκώσει». Για το βέλτιστο δυνατό τεχνικό και αισθητικό αποτέλεσμα να τηρηθεί αυτή η οδηγία. Αποχρώσεις : Πάχος SAFEPOL MULTICOLOR 50mm CRITICAL FALL HEIGHT H.I.C 1,5m Σελίδα 2 από 5

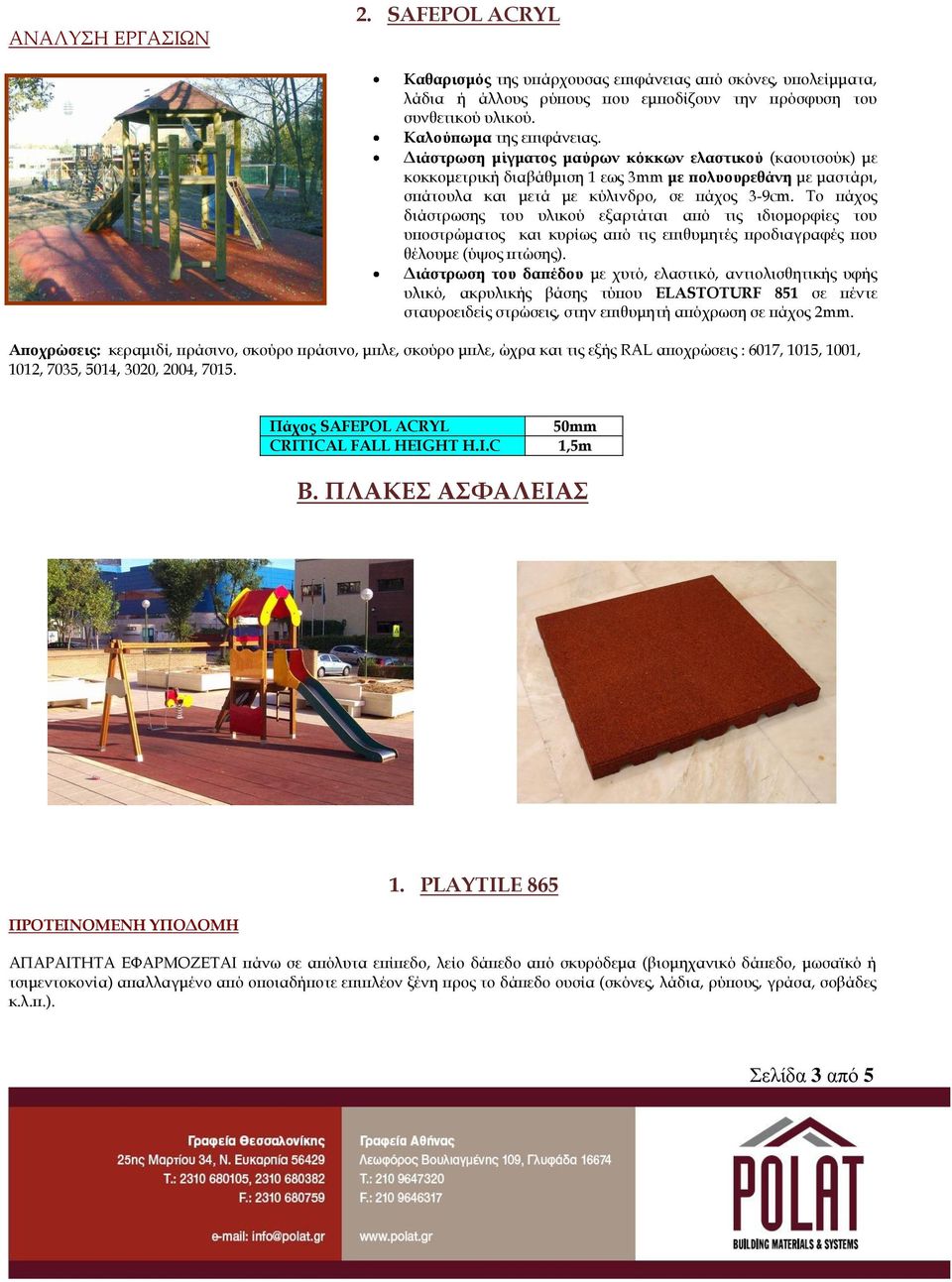

3 ΑΝΑΛΤΗ ΕΡΓΑΙΩΝ 2. SAFEPOL ACRYL Καθαρισμός της υπάρχουσας επιφάνειας από σκόνες, υπολείμματα, λάδια ή άλλους ρύπους που εμποδίζουν την πρόσφυση του συνθετικού υλικού. Καλούπωμα της επιφάνειας. Διάστρωση μίγματος μαύρων κόκκων ελαστικού (καουτσούκ) με κοκκομετρική διαβάθμιση 1 εως 3mm με πολυουρεθάνη με μαστάρι, σπάτουλα και μετά με κύλινδρο, σε πάχος 3-9cm. Σο πάχος διάστρωσης του υλικού εξαρτάται από τις ιδιομορφίες του υποστρώματος και κυρίως από τις επιθυμητές προδιαγραφές που θέλουμε (ύψος πτώσης). Διάστρωση του δαπέδου με χυτό, ελαστικό, αντιολισθητικής υφής υλικό, ακρυλικής βάσης τύπου ELASTOTURF 851 σε πέντε σταυροειδείς στρώσεις, στην επιθυμητή απόχρωση σε πάχος 2mm. Αποχρώσεις: κεραμιδί, πράσινο, σκούρο πράσινο, μπλε, σκούρο μπλε, ώχρα και τις εξής RAL αποχρώσεις : 6017, 1015, 1001, 1012, 7035, 5014, 3020, 2004, Πάχος SAFEPOL ACRYL 50mm CRITICAL FALL HEIGHT H.I.C 1,5m Β. ΠΛΑΚΕ ΑΥΑΛΕΙΑ 1. PLAYTILE 865 ΑΠΑΡΑΙΣΗΣΑ ΕΥΑΡΜΟΖΕΣΑΙ πάνω σε απόλυτα επίπεδο, λείο δάπεδο από σκυρόδεμα (βιομηχανικό δάπεδο, μωσαϊκό ή τσιμεντοκονία) απαλλαγμένο από οποιαδήποτε επιπλέον ξένη προς το δάπεδο ουσία (σκόνες, λάδια, ρύπους, γράσα, σοβάδες κ.λ.π.). Σελίδα 3 από 5

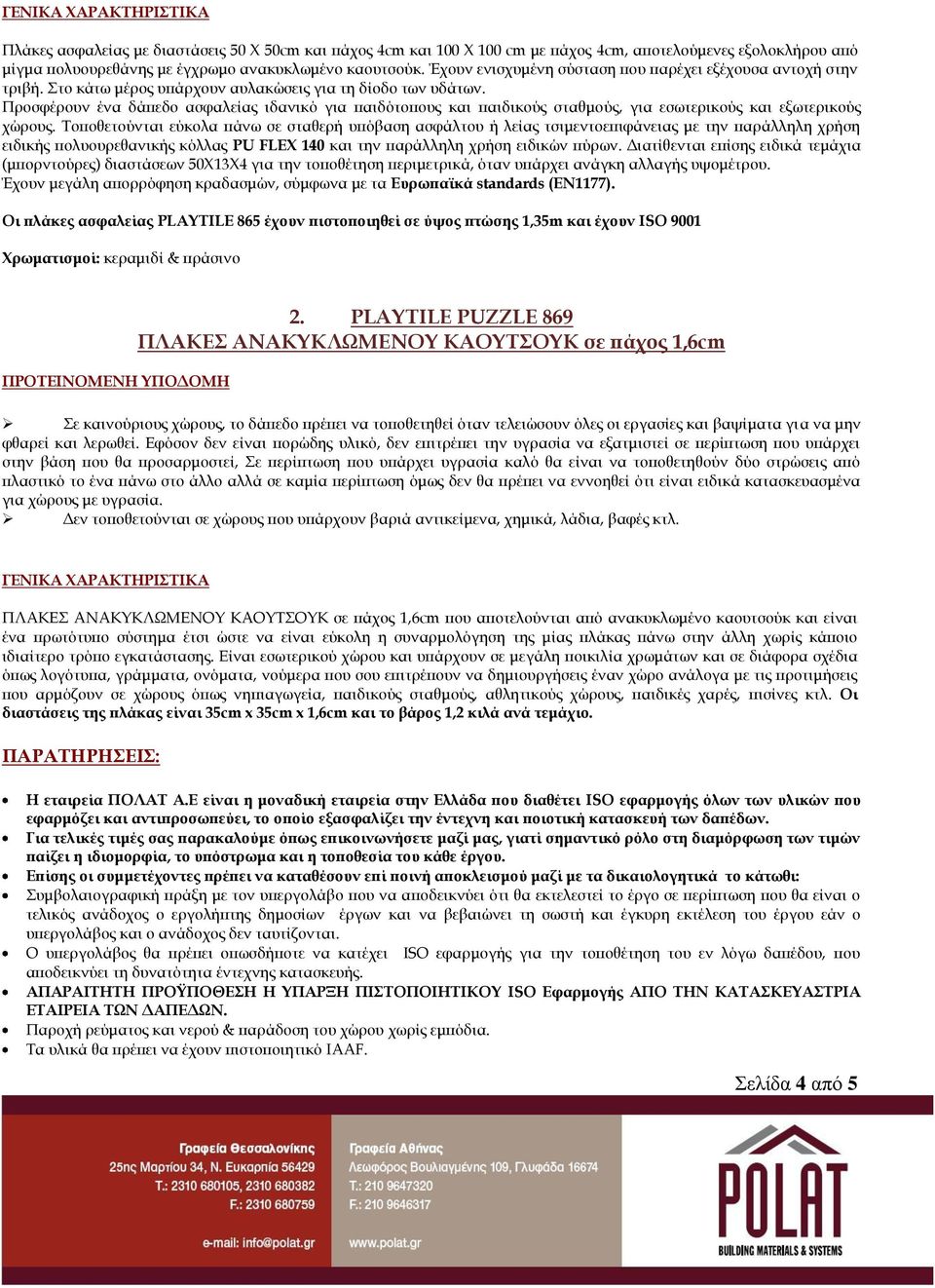

4 ΓΕΝΙΚΑ ΦΑΡΑΚΣΗΡΙΣΙΚΑ Πλάκες ασφαλείας με διαστάσεις 50 Φ 50cm και πάχος 4cm και 100 Φ 100 cm με πάχος 4cm, αποτελούμενες εξολοκλήρου από μίγμα πολυουρεθάνης με έγχρωμο ανακυκλωμένο καουτσούκ. Έχουν ενισχυμένη σύσταση που παρέχει εξέχουσα αντοχή στην τριβή. το κάτω μέρος υπάρχουν αυλακώσεις για τη δίοδο των υδάτων. Προσφέρουν ένα δάπεδο ασφαλείας ιδανικό για παιδότοπους και παιδικούς σταθμούς, για εσωτερικούς και εξωτερικούς χώρους. Σοποθετούνται εύκολα πάνω σε σταθερή υπόβαση ασφάλτου ή λείας τσιμεντοεπιφάνειας με την παράλληλη χρήση ειδικής πολυουρεθανικής κόλλας PU FLEX 140 και την παράλληλη χρήση ειδικών πύρων. Διατίθενται επίσης ειδικά τεμάχια (μπορντούρες) διαστάσεων 50Φ13Φ4 για την τοποθέτηση περιμετρικά, όταν υπάρχει ανάγκη αλλαγής υψομέτρου. Έχουν μεγάλη απορρόφηση κραδασμών, σύμφωνα με τα Ευρωπαϊκά standards (EN1177). Οι πλάκες ασφαλείας PLAYTILE 865 έχουν πιστοποιηθεί σε ύψος πτώσης 1,35m και έχουν ISO 9001 Φρωματισμοί: κεραμιδί & πράσινο 2. PLAYTILE PUZZLE 869 ΠΛΑΚΕ ΑΝΑΚΤΚΛΩΜΕΝΟΤ ΚΑΟΤΣΟΤΚ σε πάχος 1,6cm ε καινούριους χώρους, το δάπεδο πρέπει να τοποθετηθεί όταν τελειώσουν όλες οι εργασίες και βαψίματα για να μην φθαρεί και λερωθεί. Εφόσον δεν είναι πορώδης υλικό, δεν επιτρέπει την υγρασία να εξατμιστεί σε περίπτωση που υπάρχει στην βάση που θα προσαρμοστεί, ε περίπτωση που υπάρχει υγρασία καλό θα είναι να τοποθετηθούν δύο στρώσεις από πλαστικό το ένα πάνω στο άλλο αλλά σε καμία περίπτωση όμως δεν θα πρέπει να εννοηθεί ότι είναι ειδικά κατασκευασμένα για χώρους με υγρασία. Δεν τοποθετούνται σε χώρους που υπάρχουν βαριά αντικείμενα, χημικά, λάδια, βαφές κτλ. ΓΕΝΙΚΑ ΦΑΡΑΚΣΗΡΙΣΙΚΑ ΠΛΑΚΕ ΑΝΑΚΤΚΛΩΜΕΝΟΤ ΚΑΟΤΣΟΤΚ σε πάχος 1,6cm που αποτελούνται από ανακυκλωμένο καουτσούκ και είναι ένα πρωτότυπο σύστημα έτσι ώστε να είναι εύκολη η συναρμολόγηση της μίας πλάκας πάνω στην άλλη χωρίς κάποιο ιδιαίτερο τρόπο εγκατάστασης. Είναι εσωτερικού χώρου και υπάρχουν σε μεγάλη ποικιλία χρωμάτων και σε διάφορα σχέδια όπως λογότυπα, γράμματα, ονόματα, νούμερα που σου επιτρέπουν να δημιουργήσεις έναν χώρο ανάλογα με τις προτιμήσεις που αρμόζουν σε χώρους όπως νηπιαγωγεία, παιδικούς σταθμούς, αθλητικούς χώρους, παιδικές χαρές, πισίνες κτλ. Οι διαστάσεις της πλάκας είναι 35cm x 35cm x 1,6cm και το βάρος 1,2 κιλά ανά τεμάχιο. ΠΑΡΑΣΗΡΗΕΙ: Η εταιρεία ΠΟΛΑΣ Α.Ε είναι η μοναδική εταιρεία στην Ελλάδα που διαθέτει ISO εφαρμογής όλων των υλικών που εφαρμόζει και αντιπροσωπεύει, το οποίο εξασφαλίζει την έντεχνη και ποιοτική κατασκευή των δαπέδων. Για τελικές τιμές σας παρακαλούμε όπως επικοινωνήσετε μαζί μας, γιατί σημαντικό ρόλο στη διαμόρφωση των τιμών παίζει η ιδιομορφία, το υπόστρωμα και η τοποθεσία του κάθε έργου. Επίσης οι συμμετέχοντες πρέπει να καταθέσουν επί ποινή αποκλεισμού μαζί με τα δικαιολογητικά τo κάτωθι: υμβολαιογραφική πράξη με τον υπεργολάβο που να αποδεικνύει ότι θα εκτελεστεί το έργο σε περίπτωση που θα είναι ο τελικός ανάδοχος ο εργολήπτης δημοσίων έργων και να βεβαιώνει τη σωστή και έγκυρη εκτέλεση του έργου εάν ο υπεργολάβος και ο ανάδοχος δεν ταυτίζονται. Ο υπεργολάβος θα πρέπει οπωσδήποτε να κατέχει ISO εφαρμογής για την τοποθέτηση του εν λόγω δαπέδου, που αποδεικνύει τη δυνατότητα έντεχνης κατασκευής. ΑΠΑΡΑΙΣΗΣΗ ΠΡΟΫΠΟΘΕΗ Η ΤΠΑΡΞΗ ΠΙΣΟΠΟΙΗΣΙΚΟΤ ISO Εφαρμογής ΑΠΟ ΣΗΝ ΚΑΣΑΚΕΤΑΣΡΙΑ ΕΣΑΙΡΕΙΑ ΣΩΝ ΔΑΠΕΔΩΝ. Παροχή ρεύματος και νερού & παράδοση του χώρου χωρίς εμπόδια. Σα υλικά θα πρέπει να έχουν πιστοποιητικό IAAF. Σελίδα 4 από 5

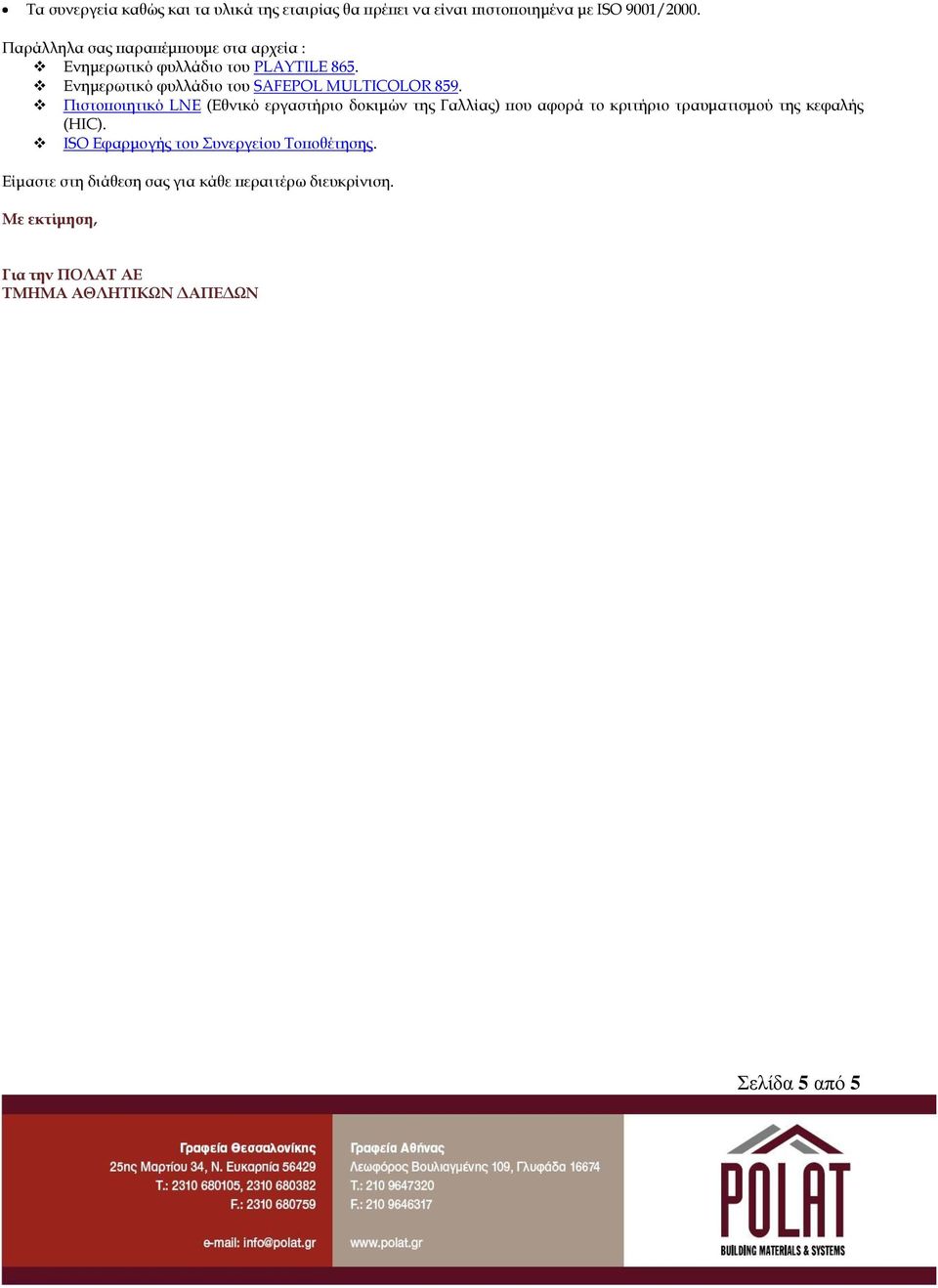

5 Σα συνεργεία καθώς και τα υλικά της εταιρίας θα πρέπει να είναι πιστοποιημένα με ISO 9001/2000. Παράλληλα σας παραπέμπουμε στα αρχεία : Ενημερωτικό φυλλάδιο του PLAYTILE 865. Ενημερωτικό φυλλάδιο του SAFEPOL MULTICOLOR 859. Πιστοποιητικό LNE (Εθνικό εργαστήριο δοκιμών της Γαλλίας) που αφορά το κριτήριο τραυματισμού της κεφαλής (HIC). ISO Εφαρμογής του υνεργείου Σοποθέτησης. Είμαστε στη διάθεση σας για κάθε περαιτέρω διευκρίνιση. Με εκτίμηση, Για την ΠΟΛΑΣ ΑΕ ΣΜΗΜΑ ΑΘΛΗΣΙΚΩΝ ΔΑΠΕΔΩΝ Σελίδα 5 από 5
