1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ TECHNOLOGICAL EDUCATION INSTITUTION OF WESTERN MACEDONIA ΚΟΙΛΑ ΚΟΖΑΝΗΣ-GR I KILA, GR KOZANI-GREECE ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ: Χρωματισμοί και εργασίες αποκατάστασης και συντήρησης επιφανειών των χώρων του Τ.Ε.Ι. Δυτ. Μακεδονίας στην Κοζάνη (Γ' Φάση) ΘΕΣΗ ΕΡΓΟΥ: Κοζάνη 1.1 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΙΟΥΝΙΟΣ 2016

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΕΡΓΟ: «ΧΡΩΜΑΤΙΣΜΟΙ ΚΑΙ ΕΡΓΑΣΙΕΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΕΠΙΦΑΝΕΙΩΝ ΤΩΝ ΧΩΡΩΝ ΤΟΥ Τ.Ε.Ι. ΔΥΤ. ΜΑΚΕΔΟΝΙΑΣ ΣΤΗΝ ΚΟΖΑΝΗ (Γ ΦΑΣΗ)» ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,00 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η παρούσα μελέτη αφορά στη Γ Φάση της αποκατάστασης των προσόψεων και της ανακαίνισης των χρωματισμών των εσωτερικών επιφανειών των κτηριακών εγκαταστάσεων του ιδρύματος. Η παλαιότητα των κτηρίων, οι δυσμενείς καιρικές συνθήκες, τα κατασκευαστικά ελαττώματα, σε συνδυασμό με εξωγενείς παράγοντες (όπως π.χ. ρύποι, γκράφιτι, κακή χρήση κτλ), οδήγησαν σε αισθητική αλλά και λειτουργική απομείωση των εγκαταστάσεων, με αποτέλεσμα αυτά να χρήζουν επισκευής και αναβάθμισης. Εξωτερικά οι επιφάνειες των κτιρίων που θα αποκατασταθούν αποτελούνται από τμήματα εμφανών σκυροδεμάτων και επιχρισμένων επιφανειών, οπότε και η μέθοδος συντήρησής τους, θα διαφοροποιείται ανά περίσταση. Εσωτερικά, οι επιφάνειες χωρίζονται σε επιχρισμένες και μη, χρωματισμένες με ακρυλικά χρώματα, υδροχρώματα ή ελαιοχρώματα. Περιλαμβάνονται επίσης, τόσο εντός όσο και εκτός, μεταλλικές επιφάνειες όπως θύρες, κιγκλιδώματα, κλίμακες, στέγαστρα, πυροσβεστικές φωλιές, θερμαντικά σώματα, εμφανείς σωληνώσεις ηλεκτρομηχανολογικών εγκαταστάσεων κ.α. μεταλλικά στοιχεία σταθερού ή κινητού εξοπλισμού. Ξύλινες επιφάνειες συναντώνται κυρίως στο εσωτερικό των κτηρίων και αποτελούνται από θύρες αιθουσών, ερμάρια, πάγκους, καθιστικά, πίνακες κ.α. Οι εργασίες αποκατάστασης θα πραγματοποιηθούν, είτε σε ενιαίες κτηριακές ενότητες, είτε σποραδικά και θα λάβουν χώρα στο σύνολο των εγκαταστάσεων του ιδρύματος και ανάλογα πάντα με τις τρέχουσες ανάγκες συντήρησης, όπως αυτές κρίνονται κάθε φορά από τη διευθύνουσα υπηρεσία. Οι κτηριακές εγκαταστάσεις στις οποίες θα πραγματοποιηθούν εργασίες χωρίζονται στις εξής ενότητες ανάλογα με τη χρήση τους (Σχ. 1): Ενότητα Α : Κεντρικό κτίριο Ενότητα Β : Εργαστήρια Τολ Ενότητα Γ : Γυμναστήριο Ενότητα Δ : Κτίριο Μηχανικών Αντιρρύπανσης (ΤΕΑΝ) Ενότητα Ε : Σπουδαστικές εστίες Ενότητα ΣΤ : Κτίριο Διοίκησης Ενότητα Ζ : Τεχνική υπηρεσία Ξενώνες Ενότητα Η : Βιβλιοθήκη Ενότητα Θ : Εκκλησία 1

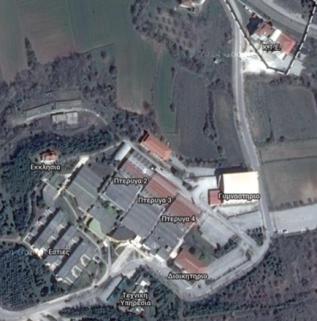

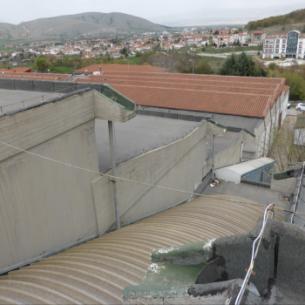

3 Η Η Θ Α Δ Β Γ Θ Α Δ Γ Ε Ε ΣΤ ΣΤ Ζ Ζ Σχ. 1. Τοπογραφικό σκαρίφημα Δορυφορική άποψη ιδρύματος Ενότητα Α : Περιλαμβάνει διαδρόμους με κλιμακοστάσια, αίθουσες διδασκαλίας, 2 αμφιθέατρα, κυλικείο, εστιατόριο, μαγειρείο, κοινόχρηστες τουαλέτες και βοηθητικούς χώρους. Οι εργασίες που θα λάβουν χώρα εξωτερικά στην εν λόγω ενότητα, αφορούν κυρίως στην αποκατάσταση του ενανθρακωμένου σκυροδέματος, όπου αυτό παρατηρείται εντονότερα στις μετώπες των κτηρίων (Φωτ.1-3). Οι αποκατεστημένες και απαλλαγμένες από σαθρά τμήματα επιφάνειες, εν συνεχεία θα ασταρωθούν και θα χρωματιστούν, ενώ θα ανακαινιστούν και οι χρωματισμοί των κάθε λογής μεταλλικών επιφανειών. Φωτ. 1. Γενική άποψη κεντρικού κτιρίου 2

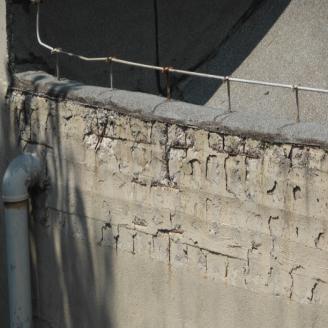

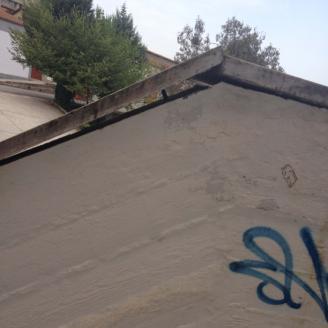

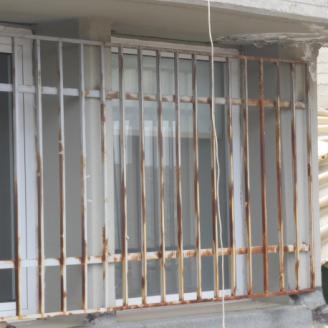

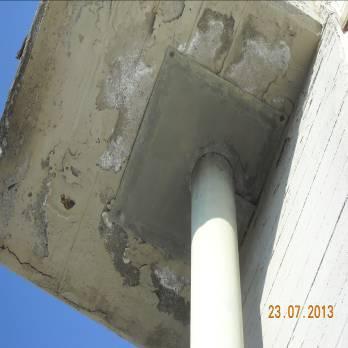

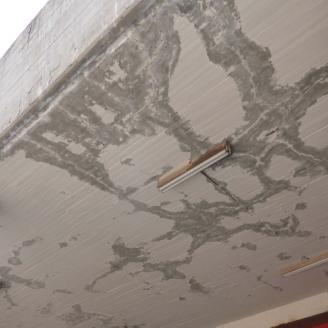

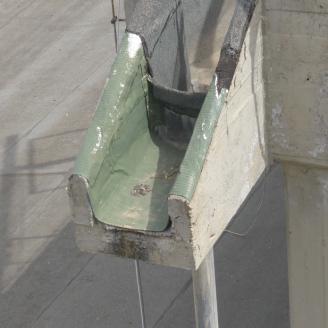

4 Φωτ. 2. Τοπικές βλάβες σκυροδέματος, διαβρωμένοι οπλισμοί. Οξείδωση κιγκλιδωμάτων. Φωτ. 3. Φθορές υδρορροών ο/σ. Εσωτερικά, προβλέπεται χρωματισμός των τοιχοποιιών των κοινοχρήστων χώρων μαζί με τις αντίστοιχες οροφές, ενώ θα ανακαινιστούν και οι βαφές θυρών, κιγκλιδωμάτων, πυροσβεστικών φωλεών και οποιονδήποτε μεταλλικών επιφανειών συναντώνται και χρήζουν συντήρησης (Φωτ. 4-5). Αίθουσες διδασκαλίας χρωματισμένες με graffiti θα αποκατασταθούν, είτε με μερική είτε με ολική επαναβαφή. 3

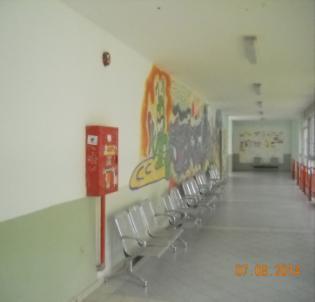

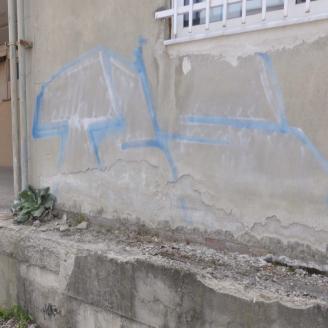

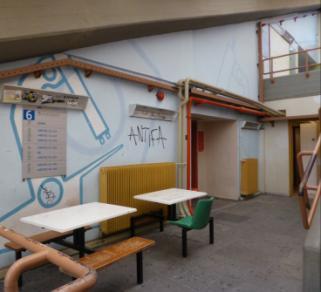

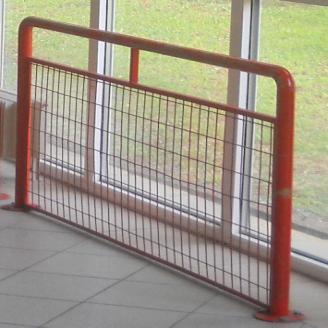

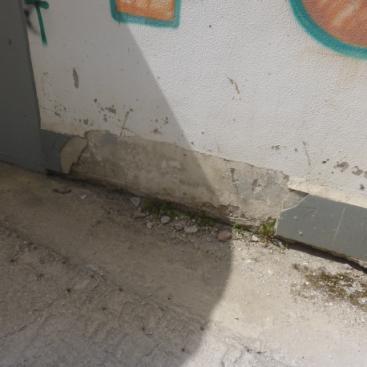

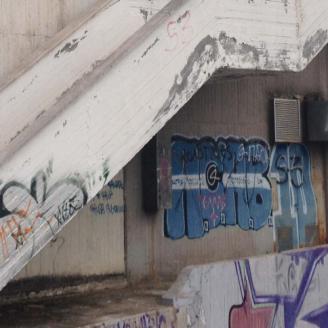

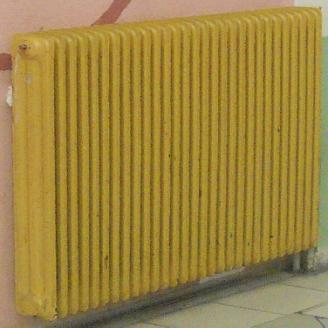

5 Φωτ. 4. Χρωματισμοί εσωτερικών τοιχοποιιών - Ελαιοχρωματισμοί Φωτ. 5. Ελαιοχρωματιμοί Κάλυψη graffiti. Ενότητα Β (Φωτ.6&7): Πρόκειται για τις πτέρυγες 2 & 3 (εργαστήρια), όπου θα αποκατασταθούν εξωτερικά οι τοπικές φθορές των σκυροδεμάτων - επιχρισμάτων, θα καλυφθούν τα graffiti και θα επαναχρωματιστούν οι οριζόντιες και κατακόρυφες επιφάνειες με ότι γραμμικό στοιχείο αυτές περιλαμβάνουν (π.χ. υδρορροές, εξωτερικές σωληνώσεις κτλ). Επιπρόσθετα, θα αποξηλωθούν κεραμικά πλακίδια περιμετρικά των εξωτερικών τοίχων και - αφού αποκατασταθεί η υποκείμενη επιφάνεια - θα τοποθετηθούν μαρμάρινα σοβατεπιά. Λοιπές μεταλλικές επιφάνειες όπως εξωτερικές θύρες, κιγκλιδώματα κ.α., αφού απομακρυνθούν οι οξειδώσεις και ασταρωθούν με αντισκωριακό υπόστρωμα, θα χρωματιστούν. Εσωτερικά θα συντηρηθούν οι οροφές των εργαστηρίων και μόνο όπου αυτές εμφανίζουν πρόβλημα. 4

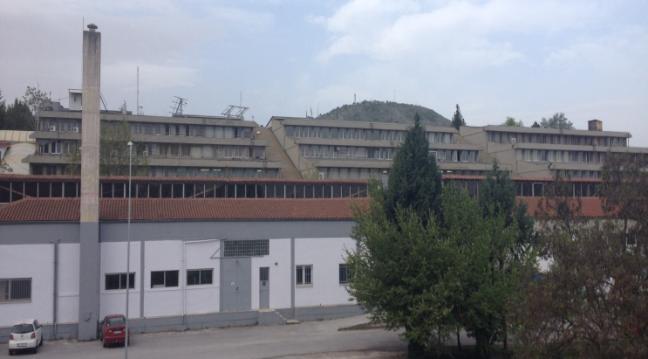

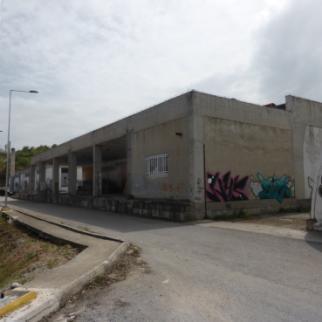

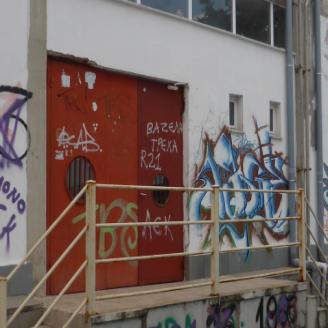

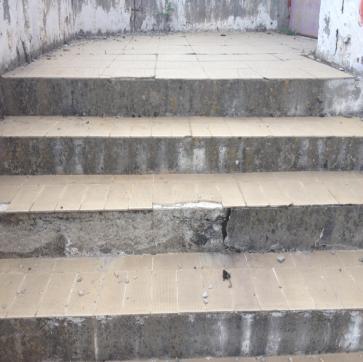

6 Φωτ. 6. Εργαστήρια - Πτέρυγα 3 Φωτ. 7. Εργαστήρια - Πτέρυγα 2 Ενότητα Γ (Φωτ.8&9): Στο κλειστό γυμναστήριο θα πραγματοποιηθούν επισκευές στις εξωτερικές επιφάνειες, πριν την εφαρμογή των τελικών χρωματισμών. Ενδεχόμενες βαφές στο εσωτερικό του κτιρίου, θα γίνουν κατόπιν εντολής της υπηρεσίας. Θα αποκατασταθούν επίσης, οι δύο εξωτερικές κλίμακες, με απομάκρυνση των αποκολλημένων πλακιδίων και τοποθέτηση νέων, ενώ θα τοποθετηθούν εκ νέου τα μαρμάρινα «καπέλα» που έχουν αποκολληθεί λόγω παγετού από τα στηθαία και θα γυαλιστεί το σύνολο των επιφανειών τους. 5

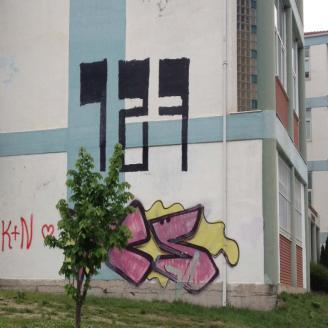

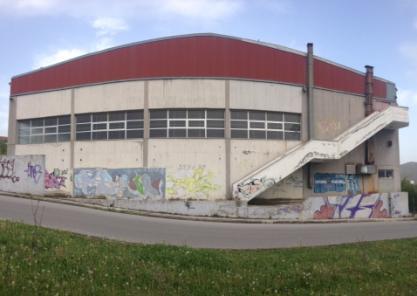

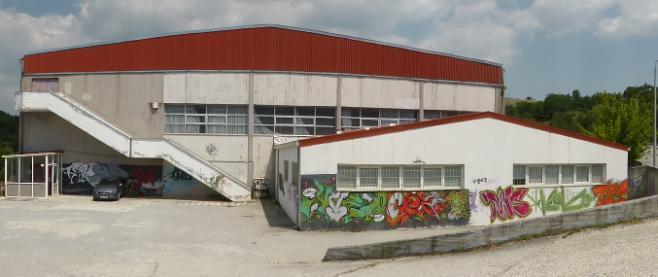

7 Φωτ. 8. Κλειστό γυμναστήριο - Δυτική όψη Φωτ. 9. Κλειστό γυμναστήριο Ανατολική όψη Ενότητα Δ : Εξωτερικά θα λάβουν χώρα καλύψεις graffiti και χρωματισμοί περιορισμένης κλίμακας, ενώ στο εσωτερικό θα ανακαινιστούν οι χρωματισμοί των αιθουσών διδασκαλίας και οι διάδρομοι (Φωτ.10). 6

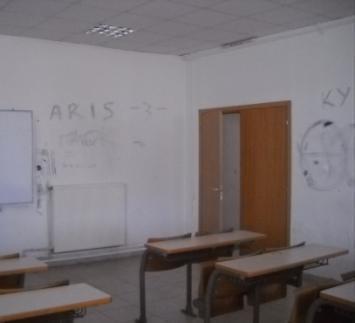

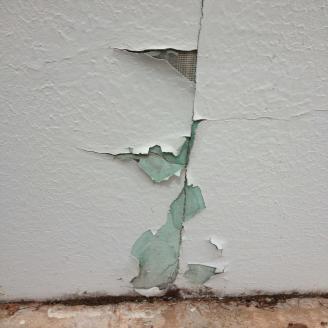

8 Φωτ. 10. Αίθουσες ΤΕΑΝ Ενότητα Ε : Περιλαμβάνονται χρωματισμοί κυρίως των δωματίων, ενώ σε ορισμένα στα οποία εμφανίζεται πρόβλημα με εμφάνιση μούχλας, θα εφαρμόζεται μυκητοκτόνο πλαστικό χρώμα. Εξωτερικοί χρωματισμοί δεν προβλέπονται για τη συγκεκριμένη ενότητα, πλην των έκτακτων καταστάσεων όπως η αντιμετώπιση graffiti. Ενότητα ΣΤ : Σποραδικοί χρωματισμοί θα πραγματοποιηθούν στους κοινόχρηστους χώρους του κτιρίου διοίκησης. Ενότητα Ζ : Θα αποκατασταθούν εξωτερικές επιφάνειες τοιχοποιιών στα αίθρια των τεσσάρων κτηρίων (Φωτ.11), οι οποίες παρουσιάζουν έντονα προβλήματα αποκολλήσεων υφιστάμμενων χρωματισμών, ενώ προβλέπονται και εσωτερικές βαφές σε επιφάνειες σκυροδέματος, επιχρίσματος, ξύλινες και μεταλλικές. Φωτ. 11. Αίθριο Τ.Υ. 7

9 Ενότητα Η (Φωτ.12): Στο κτίριο της βιβλιοθήκης θα πραγματοποιηθούν εξωτερικοί χρωματισμοί στις επιφάνειες που χρήζουν ανακαίνισης, είτε λόγω γραμμένων συνθημάτων είτε λόγω φθοράς των βαφών. Εσωτερικά θα χρωματιστούν χώροι γραφείων και αίθουσες διδασκαλίας. Φωτ. 12. Κτίριο βιβλιοθήκης Ενότητα Θ : Ανανέωση χρωματισμών θα πραγματοποιηθεί μόνο εξωτερικά της εκκλησίας και σε επιμέρους τμήματα. Αναλυτικά οι εργασίες συντήρησης που προβλέπονται, θα υλοποιηθούν σύμφωνα με τα κάτωθι: Α. ΕΞΩΤΕΡΙΚΗ ΣΥΝΤΗΡΗΣΗ: Αποκατάσταση οπλισμών - σκυροδέματος: Σε αρκετά σημεία, λόγω μικρού πάχους επικάλυψης οπλισμών, αλλά και ανεπαρκούς απομάκρυνσης των ομβρίων υδάτων, έχουν αποκαλυφθεί οι οπλισμοί, οι οποίοι εμφανίζουν έντονες οξειδώσεις. Στα σημεία αυτά θα καθαιρεθούν τα τμήματα του αποσαθρωμένου σκυροδέματος και θα απομακρυνθούν οι οξειδώσεις από τους οπλισμούς με συρματόβουρτσα ή ενδεχόμενα μπορεί να απαιτηθεί και καθαρισμός με υδροβολή. Εν συνεχεία, θα εφαρμοστεί με βούρτσα μεσαίας σκληρότητας, αντιδιαβρωτική επάλειψη, τόσο στον οπλισμό, όσο και στο σκυρόδεμα, σε δύο στρώσεις. Επισκευαστικό, προπαρασκευασμένο, ρητινούχο, τσιμεντοκονίαμα, μηδαμινής συρρίκνωσης πήξεως, θα διαμορφώσει τελικές, χωρίς εξάρσεις, επιφάνειες. Το εν λόγω κονίαμα θα πρέπει να εξασφαλίζει καλή πρόσφυση με το υπόστρωμα, αντοχή σε τριβές και να προσφέρει άριστη υδατοαπωθητικότητα. Σε περίπτωση που η διάβρωση έχει σημαντικό βάθος (>3cm) θα εφαρμόζονται στρώσεις των 2cm. Εναλλακτικά, αντί των δύο διαδοχικών στρώσεων, δύναται να εφαρμοστεί ορυκτό θιξοτροπικό γεωκονίαμα μίας μόνο στρώσης. Αποκατάσταση επιχρισμάτων: Επιχρίσματα που εμφανίζουν αλλοιώσεις στη μάζα τους, μερική ή ολική αποκόλληση από την τοιχοποιία ή το σκυρόδεμα, θα αποκατασταθούν. Θα πρέπει να ελεγχθούν για τη σταθερότητά τους και πιθανά προβλήματα όπως ανωμαλίες θα επιλυθούν. Όπου εμφανίζονται μεγάλες βλάβες, τα επιχρίσματα θα αφαιρούνται μέχρι βάθους και πλάτους υγιούς επίστρωσης και θα εφαρμόζονται νέα με χρήση έτοιμου υλικού εξυγίανσης, ανθεκτικού στην υγρασία. 8

10 Αποκατάσταση υδρορροών: Στα σημεία όπου παρατηρείται διαρροή σε λούκια ή κακότεχνες συναρμογές, αυτές θα αποκατασταθούν με εφαρμογή σφραγιστικής μαστίχης πολυουρεθανικής βάσης ενός ή δύο συστατικών με αντοχή στην ηλιακή ακτινοβολία και το νερό. Η εφαρμογή θα γίνεται με πιστόλι με ακροφύσιο αφού πρώτα η επιφάνεια εφαρμογής θα απαλλάσσεται από σκόνες και σαθρά υλικά. Εξυγίανση επιφανειών: Οι επιφάνειες πριν χρωματιστούν θα πρέπει να προετοιμαστούν κατάλληλα με αφαίρεση των ανωμαλιών, καθώς και απομάκρυνση υπολειμμάτων των υφιστάμενων χρωματισμών, με γυαλόχαρτο ή οποιοδήποτε άλλο μέσο (συρματόβουρτσα, σπάτουλα κτλ). Ενδεχόμενη ύπαρξη αλγών και μυκητών, θα αντιμετωπίζεται με εφαρμογή μυκητοκτόνων διαλυμάτων πριν τον τελικό χρωματισμό. Έντονες ρηγματώσεις θα σπατουλάρονται με ακρυλικό στόκο και θα τρίβονται σε δύο χέρια διαδοχικά. Θα ακολουθεί αστάρωμα με κατάλληλο υλικό βάσεως ακρυλικής ρητίνης, διαλύτου, ή ακρυλικού μικρομοριακού υλικού βάσεως νερού, με αντοχή στα αλκάλια. Ιδιαίτερα για τις περιπτώσεις όπου οι επιφάνειες είναι χρωματισμένες με graffiti, θα εφαρμοστεί βελατούρα αλκυδικών, ακρυλικών ή πολυουρεθανικών ρητινών βάσεως νερού ή διαλύτη, με στόχο η τελική εικόνα να μην εμφανίζει σκιές. Χρωματισμοί με τσιμεντοχρώματα: Οι χρωματισμοί θα λαμβάνουν χώρα, εφόσον οι επιφάνειες έχουν ετοιμαστεί κατάλληλα, όπως περιγράφηκε στα προηγούμενα στάδια. Η εφαρμογή του τσιμεντοχρώματος θα γίνει σε δύο ή περισσότερες στρώσεις μέχρι να επιτευχθεί ομοιοχρωμία και πάντα σύμφωνα με τις τεχνικές οδηγίες του κατασκευαστή. Τα χρώματα θα είναι ακρυλικά τσιμεντοχρώματα ενδεικτικού τύπου: «Ακρυλικό Επαγγελματικό» της εταιρείας Berling «Smart Acryl» της εταιρείας Er-Lac «Professional Acryl» της εταιρείας Izomat «Vito» της εταιρείας Vitex «Vive Αcrylic» της εταιρείας Vivechrom ή οποιασδήποτε άλλης εταιρείας με αντίστοιχα ή καλύτερα ποιοτικά χαρακτηριστικά. Σε κάθε περίπτωση η καλυπτικότητα τους θα πρέπει να ξεπερνά τα 10m 2 /lt, το οποίο θα πιστοποιείται από το τεχνικό φυλλάδιο του προϊόντος. Επιπλέον τα χρώματα θα πρέπει να εμπίπτουν στην οδηγία 2004/42/ΕΚ, Κατηγορία Α/γ «Εξωτερικών τοίχων ορυκτών υποστρωμάτων Τύπος υδατοδιαλυτό» με οριακή τιμή Π.Ο.Ε.: 40g/l (2010). Αντιγραφιστικές επαλείψεις: Αντιγραφιστική επάλειψη μόνιμης προστασίας, ενός ή δύο συστατικών πολυουρεθανικής βάσεως, σιλικόνης, ή με ακρυλικές πολυόλες και αλειφατικούς πολυισοκυανικούς εστέρες, θα εφαρμοστεί σε επιφάνειες οι οποίες θα υποδειχτούν από την υπηρεσία. Ανακαίνιση ελαιοχρωματισμών: Μεταλλικές θύρες, κλίμακες, κιγκλιδώματα, δεξαμενές, υδρορροές, εξωτερικές σωληνώσεις και γενικότερα οποιοσδήποτε μεταλλικές επιφάνειες των εγκαταστάσεων που εμφανίζουν οξειδώσεις ή γενικότερα αισθητικές αλλοιώσεις, αφού προετοιμαστούν κατάλληλα με απομάκρυνση των οξειδώσεων και των υπολειμμάτων παλαιοτέρων 9

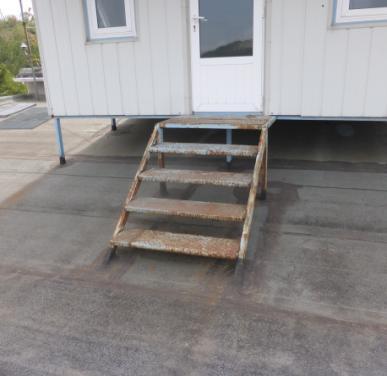

11 χρωματισμών, θα βάφονται με διπλή στρώση ντουκοχρώματος διαλύτη. Επιφάνειες που εμφανίζουν ιδιαίτερες φθορές, θα καλύπτονται πριν τον τελικό χρωματισμό από αντισκωριακή επάλειψη ή εναλλακτικά θα χρωματίζονται με βερνικοχρώματα για εφαρμογή απευθείας στη σκουριά. Η επιλογή της μεθόδου εφαρμογής θα καθορίζεται αποκλειστικά από την επιβλέπουσα υπηρεσία. Αποκατάσταση επενδύσεων: Θα απομακρυνθούν τα κεραμικά πλακίδια που βρίσκονται στη βάση των εξωτερικών τοιχοποιιών, περιμετρικά των εργαστηρίων, μαζί με το κονίαμα αυτών. Θα αποκαταστήσει η επιφάνεια με εφαρμογή επιχρίσματος μιας στρώσης και εν συνεχεία θα τοποθετηθούν μαρμάρινα σοβατεπιά από σκληρό έως εξαιρετικά σκληρό μάρμαρο, λευκής απόχρωσης πάχους 2cm και ύψους 10cm. Αντίστοιχα, θα αποξηλωθούν τα πλακίδια των εξωτερικών κλιμάκων του γυμναστηρίου και αφού αποκατασταθούν τόσο τα ρίχτυα, όσο και τα πατήματα με εφαρμογή τσιμεντοκονίας, θα τοποθετηθούν νέα. Τα τελευταία θα είναι από γρανίτη, αντιολισθητικά και αντιπαγωτικά. Μαρμάρινες επενδύσεις των στηθαίων που είναι αποκολλημένες, θα απομακρυνθούν και θα κολληθούν εκ νέου με ακρυλική κόλλα. Η τελευταία θα πρέπει να διακρίνεται από μεγάλες αντοχές στην υγρασία και στον παγετό, ενώ η σύνθεση της πρέπει να είναι τέτοια ώστε να εξασφαλίζεται η διατήρηση του χρώματος των μαρμάρων. Β. ΕΣΩΤΕΡΙΚΗ ΣΥΝΤΗΡΗΣΗ: Προετοιμασία επιφανειών δομικών στοιχείων: Όλες οι εσωτερικές επιφάνειες οι οποίες θα επαναβαφούν, είτε πρόκειται για τοιχοποιίες, είτε για γυψοσανίδες θα εξυγιαίνονται κατάλληλα πριν την εφαρμογή του τελικού χρώματος. Η προετοιμασία περιλαμβάνει απομάκρυνση παλαιών αποσαθρωμένων ή προσβεβλημένων από υγρασία χρωματισμών, αυτοκόλλητων, αφισών, κάλυψη graffiti, ψιλοστοκαρίσματα, λείανση με γυαλόχαρτο ή συρματόβουρτσα και αστάρωμα με κατάλληλο υλικό βάσεως ακρυλικής ρητίνης βάσεως νερού. Επιφάνειες με εκτενείς φθορές, πρώτα θα σπατουλάρονται για τη δημιουργία λείας επιφάνειας. Χρωματισμοί με οικολογικά ακρυλικά χρώματα: Η ανακαίνιση των βαφών των εσωτερικών επιφανειών είτε πρόκειται για σκυρόδεμα, επίχρισμα, γυψοσανίδα ή ενδεχόμενα 10

12 σωληνώσεις Η/Μ εγκαταστάσεων, θα γίνει με έτοιμο οικολογικό ακρυλικό χρώμα βάσεως νερού, χαμηλών πτητικών οργανικών ενώσεων (Π.Ο.Ε.<30g/l) ενδεικτικού τύπου: Chief της εταιρείας Vechro Vive eco της εταιρείας Vivechrom Vito eco της εταιρείας Vitex ή οποιασδήποτε άλλης εταιρείας με αντίστοιχα ή καλύτερα ποιοτικά χαρακτηριστικά. Σε κάθε περίπτωση η καλυπτικότητα θα πρέπει να ξεπερνά τα 9m 2 /lt. Τα χρώματα δε θα περιέχουν αμμωνία, αρωματικούς υδρογονάνθρακες και θα είναι ελεύθερα από φορμαλδεΰδη και βαρέα μέταλλα. Χρωματισμοί με οικολογικά αντιμουχλικά χρώματα: Θα εφαρμόζονται στους χώρους όπου παρατηρείται εμφάνιση μούχλας στα ψυχρά δομικά στοιχεία. Για να εξασφαλιστεί σωστή πρόσφυση πρέπει η υπό βαφή επιφάνεια πρώτα να καθαριστεί από υπόλοιπα μούχλα ή υγρασίας, όπως και από παλαιά ξεφλουδισμένα χρώματα. Κατόπιν θα ασταρώνεται με αστάρι νερού και θα εφαρμόζονται 2 στρώσεις αντιμικροβιακού χρώματος. Υδροχρωματισμοί οροφών: Οι οροφές των εγκαταστάσεων που είναι σε κακή κατάσταση θα χρωματιστούν με λευκό υδρόχρωμα. Οι επιφάνειες πρέπει να είναι καθαρές, στεγνές και ελεύθερες από ελαττωματικά ή κακής συνοχής υλικά, σκόνες και άλατα. Τυχόν επιστρώσεις από κόλλα, ασβέστη ή υδροχρώματα που έχουν φουσκώσει ή αποκολλώνται θα απομακρύνονται με μηχανικά μέσα, τριβεία ή βρέξιμο και ξύσιμο με σπάτουλα. Στη συνέχεια θα εφαρμόζονται δύο χέρια υδροχρώματος. Ανακαίνιση ελαιοχρωματισμών με οικολογική ριπολίνη: Τμήμα της τοιχοποιίας των διαδρόμων (κατώτατη ζώνη 1m), μεταλλικές κάσσες-θυρόφυλλα αιθουσών, αεραγωγοί, πυροσβεστικές φωλιές, εμφανείς σωληνώσεις ή σχάρες δικτύων, κιγκλιδώματα και γενικότερα μεταλλικές επιφάνειες των εγκαταστάσεων του ιδρύματος θα χρωματίζονται με οικολογικά χρώματα νερού, ματ ή σατινέ κατά περίπτωση με χαμηλή περιεκτικότητα σε Π.Ο.Ε. (<300g/l). Για την εξασφάλιση καλής πρόσφυσης του χρώματος, οι επιφάνειες απαιτείται να είναι στεγνές, καθαρές και ελεύθερες από σκόνες, λίπη, γράσα, άλατα, αυτοκόλλητα, σαθρές βαφές-σκουριές, κλπ. Για τη βαφή των θερμαντικών σωμάτων θα χρησιμοποιηθούν ειδικά βερνικοχρώματα διαλύτη (ραδιατέρ), με αντοχή στις υψηλές θερμοκρασίες. Η εφαρμογή των τελευταίων θα γίνει με τη χρήση πιστολιού. Σημαντικές Σημειώσεις: Η έναρξη των εργασιών θα πραγματοποιηθεί μόνο κατόπιν εγκρίσεως των υλικών από την επιβλέπουσα υπηρεσία. Η επιλογή των αποχρώσεων των χρωματισμών θα καθορίζονται από την υπηρεσία. Υποστρώματα (αστάρια) και τελικοί χρωματισμοί θα είναι αντίστοιχης ποιότητας και του ιδίου κατασκευαστή. Η αποζημίωση των ικριωμάτων είναι ανοιγμένη στην αντίστοιχη των χρωματισμών και έως το ύψος των 5m από το δάπεδο εργασίας. Το αυτό ισχύει για τις αποκαταστάσεις των επιχρισμάτων και του οπλισμένου σκυροδέματος αλλά για ύψος έως 4m. Για εργασίες σε μεγαλύτερα ύψη θα δίδεται πρόσθετη αποζημίωση με βάση τα άρθρα του τιμολογίου της μελέτης. Αποζημίωση για ικριώματα προβλέπονται μόνο στην περίπτωση όπου δεν υπάρχει πρόσβαση σε δάπεδο εργασίας (π.χ. κατακόρυφες επιφάνειες υπερκείμενες των ημικυκλικών στεγάστρων όπου είναι αδύνατη η στήριξη σκαλωσιάς σε στέρεο υπόβαθρο). 11

13 Όλα τα υλικά θα φέρουν σήμανση CE και θα έρχονται έτοιμα σε σφραγισμένες συσκευασίες. Τα οικολογικά υλικά θα πληρούν τα κριτήρια απονομής οικολογικού σήματος 4453/2008/ ΕΚ, το οποίο θα φέρουν στη συσκευασία τους. Κοζάνη Ιούνιος 2016 ΣΥΝΤΑΧΘΗΚΕ ΕΛΕΓΧΘΗΚΕ & ΘΕΩΡΗΘΗΚΕ Ο Μελετητής Μηχανικός Ο Προϊστάμενος της Επιβλέπουσας Υπηρεσίας Κυρατζής Ιωάννης Πολιτικός Μηχανικός Ράμμος Νικόλαος Μηχανολόγος Μηχανικός ΕΓΚΡΙΝΕΤΑΙ Ο Πρόεδρος του Τ.Ε.Ι. Δυτικής Μακεδονίας Δρ. Ασημόπουλος Νικόλαος Καθηγητής 12
