1 Συστήματα Επικοινωνιών Ενότητα : Φώραση Εμμανουήλ Σαγκριώτης Σχολή Θετικών Επιστημών Τμήμα Πληροφορικής και Τηλεπικοινωνιών

2 Σκοποί ενότητας 1. Γνωριμία με τεχνικές εκτίμησης της τιμής συμβόλου όταν αυτό συνοδεύεται από AWG θόρυβο.. Γνωριμία με την τεχνική υπολογισμού της πιθανότητας να συμβεί λάθος κατά την εκτίμηση του συμβόλου. ΕΝΟΤΗΤΑ -ΦΩΡΑΣΗ

3 Περιεχόμενα ενότητας 1. Κριτήρια λήψης απόφασης Μεγιστης Πιθανοφάνειας (Maximum Likelihood). Κριτήριο Ελάχιστης Απόστασης. (Minimum Distance-mD) 3. Εξειδίκευση της υλοποίηση του κριτηρίου md για κάθε Αστερισμό Συμβόλων. 4. Υπολογισμός Πιθανότητας λήψης εσφαλμένης Απόφασης. ΕΝΟΤΗΤΑ -ΦΩΡΑΣΗ 3

4 Ενότητα Φώραση (Decision)

5 ΠΡΟΒΛΗΜΑ Θεωρείστε ότι διαθέτουμε μια διάταξη (κανάλι πραγματικών αριθμών) μέσα από το οποίο γίνεται δυνατή η διαβίβαση ενός πραγματικού αριθμού, s από ένα τόπο Α σε έναν άλλο Β. Η διάταξη αυτή όμως προσθέτει στον αριθμό s, που διαβιβάζεται, έναν τυχαίο αριθμό v γνωστής στατιστικής. Έτσι στον τόπο Β τελικά φθάνει ο πραγματικός αριθμός r=s+v Τόπος Α s ΚΑΝΑΛΙ ΠΡΑΓΜΑΤΙΚΩΝ ΑΡΙΘΜΩΝ Τόπος Β + r v r=s+v Ζητείται από την τιμή του r να προσδιοριστεί η τιμή του αριθμού s, που διαβιβάστηκε έτσι ώστε η πιθανότητα να συμβεί σφάλμα να είναι ελάχιστη. Το πιο πάνω πρόβλημα απλοποιείται αν συμφωνηθεί πως το s ανήκει σε ένα πεπερασμένου πλήθους αλφάβητο, γνωστό στο δέκτη. ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 5 5

6 Πιο Τυπικά το προηγούμενο Πρόβλημα διατυπώνεται ως εξής: Δίνονται οι τυχαίες μεταβλητές με πραγματικές τιμές, r, s, v για τις οποίες ισχύει: r=s+ν Δίνεται ότι η s είναι διακριτή τυχαία μεταβλητή με ιστόγραμμα P( s s ) P( s s ) 1 1 Ο v είναι συνεχής τυχαία μεταβλητή με Gaussian PDF, f v (ν), με μέση τιμή μηδέν και διακύμανση σ. v 1 f ( ) e Δεδομένης της τιμής του r ζητείται κριτήριο (ο τρόπος) με τον οποίο να προσδιορίζεται η τιμή του s (δλδ ισχύει s=s 1 ή s=s?) έτσι ώστε να ελαχιστοποιείται η πιθανότητα να συμβεί λάθος. ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 6

7 ΠΑΡΑΔΕΙΓΜΑ Είναι γνωστό στο δέκτη ότι το s ανήκει στο σύνολο {1, -1} και μια ακολουθία {s n } που έχει αποσταλεί έφθασε στο δέκτη ως {r n } r 1 r r 3 r 4 r 5 r 6 r 7 r 8 r 9 {r n } Ποια είναι η πιο πιθανή τιμή για κάθε στοιχείο της {s n }; H απάντηση πρέπει να δοθεί έτσι ώστε τα σφάλματα να είναι όσο το δυνατόν λιγότερα. ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 7

8 ΛΥΣΗ Για την επίλυση του Προβλήματος αυτού καταρχήν υπολογίζονται οι συναρτήσεις PDF f r (z s=s 1 ) και f r (z s=s ). 1 zs fr ( z s1 ) e 1 1 zs fr ( z s) e Στη συνέχεια: υπολογίζονται οι τιμές f r (r s=s 1 ) και f r (r s=s ). και η απόφαση λαμβάνεται ως κάτωθι: Αν f ( r s ) f ( r s ) s s r 1 r 1 αλλιώς s s ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 8

9 ΣΥΝΟΨΙΖΟΝΤΑΣ ΛΟΙΠΟΝ 1 zs fr ( z s1 ) e 1 1 zs fr ( z s) e Επειδή τα σύμβολα s 1 και s εμφανίζονται με ίσες πιθανότητες για τον προσδιορισμό της τιμής του s από το r θα εφαρμόσουμε το ML κριτήριο. ΚΡΙΤΗΡΙΟ ΜΕΓΙΣΤΗΣ ΠΙΘΑΝΟΦΑΝΕΙΑΣ (MAXIMUM LIKELIHOOD-ML) ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 9

10 ΑΠΛΗ ΥΛΟΠΟΙΗΣΗ ΤΟΥ ΚΡΙΤΗΡΙΟΥ ML ΣΤΟ ΔΕΚΤΗ Η σχέση της προηγούμενης διαφάνειας απλοποιείται αν λάβουμε υπόψιν ότι η συνάρτηση ln(x) είναι αύξουσα συνάρτηση, επομένως ισχύει: Επομένως το κριτήριο ML γίνεται: Και εύκολα απλοποιείται στη Συνθήκη Ελάχιστης Απόστασης Η τελικά: ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 10

11 ΤΟ ΚΡΙΤΗΡΙΟ ML ΑΠΛΟΠΟΙΕΊΤΑΙ ΣΕ: ΚΑΙ ΥΛΟΠΟΙΕΙΤΑΙ ΜΕ ΤΟ ΠΙΟ ΚΑΤΩ ΑΠΛΟ ΚΥΚΛΩΜΑ ΚΥΚΛΩΜΑ ΓΙΑ ΤΗΝ ΥΛΟΠΟΙΗΣΗ ΤΟΥ ΚΡΙΤΗΡΙΟΥ ML T 0 s s 1 r + - s m T 0 ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 11

12 Αν στο Παράδειγμα που αναφέραμε εφαρμοστεί το ML κριτήριο απόφασης με τη μορφή της ελάχιστης απόστασης : Υπολογίζεται η πιο πιθανή τιμή για κάθε ένα από τα στοιχεία της {s n } {r n } {s n } Αν θεωρήσουμε ότι στις προηγούμενες αποφάσεις δεν υπάρχει σφάλμα, τότε επειδή ισχύει v=r-s v 1 v v 3 v 4 v 5 v 6 v 7 v 8 v 9 {v n } Και υπολογίζεται η διακύμανση σ v : ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 1 9 v v 9 n

13 ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΠΙΘΑΝΟΤΗΤΑΣ ΣΦΑΛΜΑΤΟΣ Pe Προσθέτοντας στο κανάλι των πραγματικών αριθμών την βαθμίδα του φωρατή αποκτούμε ένα δυαδικό κανάλι. Τόπος Α ΔΥΑΔΙΚΟ ΚΑΝΑΛΙ Τόπος Β Χ=s 1, s s ΚΑΝΑΛΙ ΠΡΑΓΜΑΤΙΚΩΝ ΑΡΙΘΜΩΝ + v r=s+v Φωρατής Y=s 1, s Η πιθανότητα σφάλματος, P e, στο κανάλι αυτό είναι: = & 1 = 1 & = = P P Y s X s P Y s X s e P Y s X s P X s P Y s X s P X s ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 13

14 e = & 1 = 1 & = = P P Y s X s P Y s X s P Y s X s P X s P Y s X s P X s Και με βάση τον τρόπο λειτουργίας του καναλιού 1 1 Pe P r T0 s s1 P r T0 s s 1 Pe P r T0 s s1 P r T0 s s 1 zs fr ( z s) e ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ P r T s s 0 P r T s s 0 1 r 14

15 T s P r T s s Q T P r T s s P r T s s Q s Και επειδή έχουμε επιλέξει Τ 0 =(s 1 +s )/ s s1 Pr T0 s s1 Q s1 s s s1 Pr T0 s s 1 Pr T0 s s 1 Q Q Και P e s s 1 Q P e s s 1 Q ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 15

16 Παράδειγμα: Για τυπική απόκλιση σ=0.5 και για κάθε τιμή s 1, s = -:1: να υπολογίσετε την πιθανότητα σφάλματος Απάντηση: s 1, s s =- s =-1 s =-0 s =1 s = s 1 =- 0.5 Q(1) Q() Q(3) Q(4) s 1 =-1 Q(1) 0.5 Q(1) Q() Q(3) s 1 =0 Q() Q(1) 0.5 Q(1) Q() δηλαδή s 1, s s =- s =-1 s =-0 s =1 s = s 1 = Χ Χ10-5 s 1 = Χ10-3 s 1 = s 1 =1 Q(3) Q() Q(1) 0.5 Q(1) s 1 =1 1.3 Χ s 1 = Q(4) Q(3) Q() Q(1) 0.5 s 1 = Χ10-5 Χ10-3 ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 16

17 Άσκηση: Σε κάποιο Τηλεπ. Σύστημα με σ σταθερό και δύο σύμβολα έχει επιβληθεί να ισχύει: s 1 + s =E=σταθερά Να βρείτε για ποιες τιμές των s 1 και s η αντίστοιχη τιμή της πιθανότητας γίνεται ελάχιστη. Απάντηση: Ως γνωστόν ισχύει: s1 s ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ P e Q Επειδή η συνάρτηση Q είναι γνησίως φθίνουσα για να ελαχιστοποιήσουμε την P e αρκεί να επιλεγούν τα s 1 και s έτσι ώστε s 1 -s = μέγιστο (με δεδομένο s 1 +s =E). Ισχύουν: 1. s 1 -s <= s 1 + s και το = ισχύει όταν s 1,s. ετερόσημα.. ( s 1 + s ) = s 1 + s + s 1 s <= s 1 + s + s 1 + s και τo = ισχύει όταν s 1 = s max{ s 1 -s }= s 1 + s + s 1 + s και ισχύει όταν s 1,s. ετερόσημα και s 1 = s δηλαδή όταν s 1 =-s οπότε ισχύει s 1 -s =4Ε και η πιθανότητα σφάλματος P e s 1 0 s 4 Pe Q Q Αντίποδα Σήματα 17

18 Τόπος Α s ΠΡΟΒΛΗΜΑ ΚΑΝΑΛΙ ΠΡΑΓΜΑΤΙΚΩΝ ΑΡΙΘΜΩΝ + Τόπος Β r=s+v Μέσα από το κανάλι των πραγματικών αριθμών διαβιβάζονται σύμβολα πραγματικοί αριθμοί που ανήκουν σε αλφάβητο με Μ στοιχεία. Δίνονται: s s, s, s 1 M P( s s ) P( s s ) P( s s ) 1 M 1 και v συνεχής τυχαία μεταβλητή με Gaussian PDF, f v (ν), με μέση τιμή μηδέν και διακύμανση σ. v 1 f ( ) e Να βρεθεί κριτήριο απόφασης για την τιμή του s έτσι ώστε η πιθανότητα σφάλματος να είναι ελάχιστη! M v ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 18

19 ΛΥΣΗ Για την επίλυση του Προβλήματος αυτού καταρχήν υπολογίζονται οι συναρτήσεις PDF f r (z s=s 1 ), f r (z s=s ),... και f r (z s=s Μ ) 1 zs fr ( z s1 ) e 1 1 zs fr ( z s) e z s 1 M fr( z sm) e Στη συνέχεια: υπολογίζονται οι τιμές f r (r s=s 1 ), f r (r s=s )...και f r (r s=s Μ ). και η απόφαση λαμβάνεται ως ακολούθως: Επειδή τα σύμβολα του αλφαβήτου εμφανίζονται με ίσες πιθανότητες θα εφαρμοστεί και εδώ το κριτήριο ML. ΚΡΙΤΗΡΙΟ ML ΓΙΑ ΑΛΦΑΒΗΤΟ ΜΕ Μ ΤΙΜΕΣ ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 19

20 ΚΡΙΤΗΡΙΟ ML ΓΙΑ GAUSSIAN ΘΟΡΥΒΟ ΚΑΙ ΑΛΦΑΒΗΤΟ ΜΕ Μ ΤΙΜΕΣ Λογαριθμίζοντας την προηγούμενη σχέση, το ΜL απλοποιείται στο κριτήριο ελάχιστης απόστασης: Κριτήριο Ελάχιστης Απόστασης Δηλδ. για Gaussian κατανομή του ν το κριτήριο ML απλοποιείται στο κριτήριο Ελάχιστης Απόστασης ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 0

21 ΥΛΟΠΟΙΗΣΗ ΤΟΥ ML ΚΡΙΤΗΡΙΟΥ Στην πράξη τα s 1, s,, s M επιλέγονται ώστε τα γειτονικά σύμβολα να ισαπέχουν, δηλαδή: s i+1 - s i =A για i=1,,,m-1 και ορίζονται τα κατώφλια: Τ i =(s i +s i+1 )/ για i=1,,,m-1 A s 1 T s s s 3 M-1 s M 1 T T M-1 A A A ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 1

22 Με τον ορισμό των κατωφλίων αυτών το κριτήριο Ελάχιστης Απόστασης καταλήγει: Οι σχέσεις αυτές μπορούν να υλοποιηθούν από το κύκλωμα ενός Αναλογοψηφιακού Μετατροπέα (Analog to Digital Converter-ADC) ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ

23 Παράδειγμα ADC με 4 στάθμες για την υλοποίηση της βέλτιστης φώρασης σε ένα 4-δικό σύστημα. Για ένα σύστημα στο οποίο το αλφάβητο είναι το {-3, -1, 1,3}. Οι τιμές των κατωφλίων θα είναι: {-,0,}. Στο πιο κάτω σχήμα δίνεται η χαρακτηριστική μεταφοράς του ADC με τις 4 στάθμες. ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 3

24 ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΠΙΘΑΝΟΤΗΤΑΣ ΣΦΑΛΜΑΤΟΣ Pe ΣΕ ΚΑΝΑΛΙ ΜΕ Μ ΣΥΜΒΟΛΑ Προσθέτοντας στο κανάλι των πραγματικών αριθμών την βαθμίδα του φωρατή αποκτούμε ένα M-δικό κανάλι. Τόπος Α Μ-ΑΔΙΚΟ ΚΑΝΑΛΙ Τόπος Β Χ=s 1, s,,s M s ΚΑΝΑΛΙ ΠΡΑΓΜΑΤΙΚΩΝ ΑΡΙΘΜΩΝ + v r=s+v Φωρατής Y= s 1, s,,s M ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ Η Πιθανότητα Σφάλματος, P e ισούται: 1 1 & P P X Y P X Y P Y s X s e i i i1 M M 1 1 P Y s X s P X s 1 P Y s X s M i i i i i i1 M i1 4

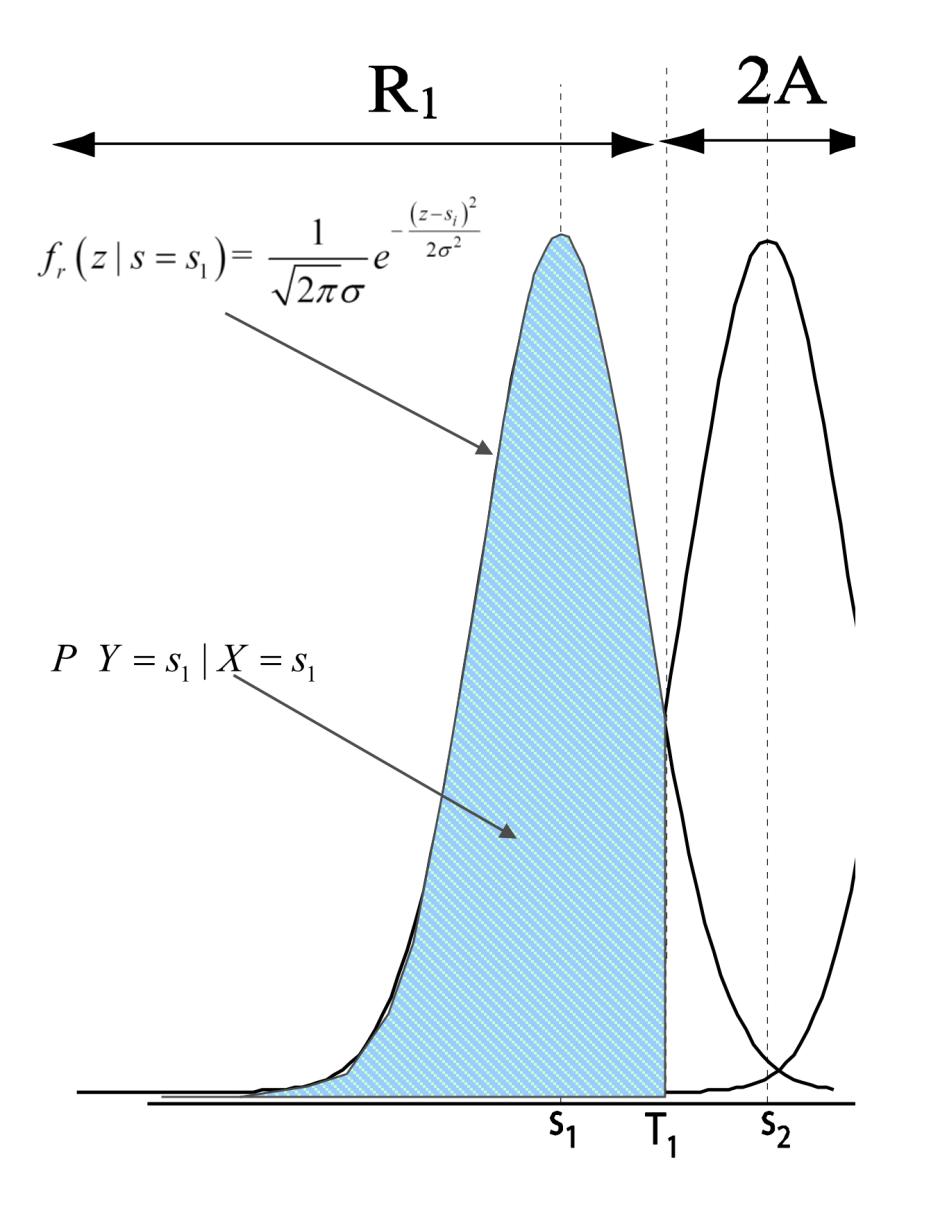

25 Θυμηθείτε ότι ενδιαφερόμαστε για την περίπτωση που τα γειτονικά σύμβολα απέχουν σταθερή απόσταση Α και δεχθείτε ότι ισχύει: s 1 > s > >s M P Y s X s P( r T s s ) T s 1 P( r T s s ) 1 Q A P Y s1 X s1 1 Q ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 5

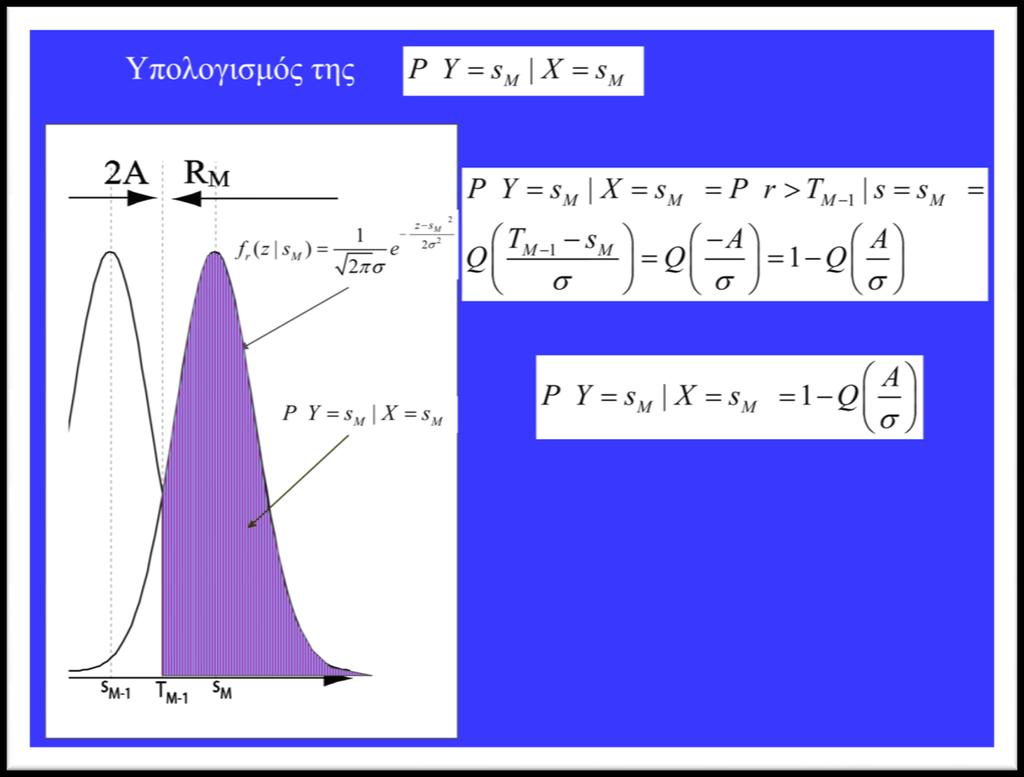

26 Υπολογισμός της P Y s X s M M P Y s X s P r T s s M M M 1 M T s A A M1 M Q Q 1 Q A PY sm X sm 1Q ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 6

27 Υπολογισμός της P Y s X s, i,3,, M 1 i i P Y s X s i i z s 1 i fr( z si) e i i i i1 i P Y s X s P T r T s s P r T s s P r T s s i1 i i i Ti 1 si Ti si Q Q A A A Q Q 1 Q A PY si X si 1 Q ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 7

28 ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΠΙΘΑΝΟΤΗΤΑΣ ΣΦΑΛΜΑΤΟΣ ΣΕ ΚΑΝΑΛΙ Μ ΜΕ ΣΥΜΒΟΛΑ ΠΡΑΓΜΑΤΙΚΟΥΣ ΑΡΙΘΜΟΥΣ M 1 P 1 P Y s X s e i i M i1 1 A A A 1 1 Q 1 Q 1 Q M P e M1 Q M A σ ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 8

29 ΠΡΟΒΛΗΜΑ ΦΟΡΑΣΗΣ στις ΔΙΑΣΤΑΣΕΙΣ Για τους μιγαδικούς αριθμούς: r=s+ν όπου s μια τυχαία διακριτή μεταβλητή με Μ δυνατές μιγαδικές τιμές, τις s 1, s,...,s Μ και με ιστόγραμμα εμφάνισης P( s s ) P( s s ) P( s s ) 1 M 1 ΠΑΡΑΔΕΙΓΜΑΤΑ ΣΥΣΤΗΜΑΤΩΝ ΜΕ ΜΙΓΑΔΙΚΑ ΣΥΜΒΟΛΑ M s3 ja 1. 8-PSK s4 0.71A j0.71. A s 5 s 6 ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ s 7 s 0.71A j0.71. A s 8 s 1 A Χαρακτηριστικό του αστερισμού αυτού: όλα τα σύμβολα έχουν το ίδιο μέτρο Το σχήμα αυτό του αστερισμού το συναντάμε και με 4 σύμβολα (4-PSK ή QPSK) 9

30 Παράδειγμα-: Αστερισμός με 16 μιγαδικά σύμβολα.. 16-QAM s 1 s 3Αj s Αj 5 s 8-3Α -Α Α 3Α Παράδειγμα Τιμών των Συμβόλων του Αστερισμού 16-QAM -3Αj -Αj s 16 s 1 =-3A+j3A s 8 =3A+jA s 16 =3A-j3A ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 30

31 Στα συστήματα αυτά η ακολουθία θορύβου είναι επίσης μιγαδική. Συγκεκριμένα: Ο v είναι συνεχής τυχαία μεταβλητή με τιμή μιγαδική. Τόσο το πραγματικό μέρος, (v Re ) όσο και το φανταστικό, (v Ιμ ) είναι τυχαίες μεταβλητές, στατιστικά ανεξάρτητες και με την ίδια ακριβώς κατανομή (Independent and Identically Distributed iid ). Και οι δύο περιγράφονται από Gaussian PDF, f v (ν), με μέση τιμή μηδέν και την διακύμανση σ. z 1 f ( z) f ( z) e Re Im Το PDF του θορύβου v, f v (ν) είναι πραγματική συνάρτηση αλλά εξαρτάται από δύο μεταβλητές τις ν Re και τη ν Im. Επειδή ν Re και ν Im είναι τυχ. μεταβλητές μεταξύ τους στατιστικά ανεξάρτητες με Gaussian κατανομή θα ισχύει: ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 31

32 ΤΟ ΚΡΙΤΗΡΙΟ ML ΓΙΑ ΜΙΓΑΔΙΚΑ ΣΥΜΒΟΛΑ Για τον προσδιορισμό της πιο πιθανής τιμής του συμβόλου που έχει σταλεί, από τον μιγαδικό αριθμό r που έλαβε ό δέκτης εφαρμόζεται και εδώ το κριτήριο Μέγιστης Πιθανοφάνειας (ML). Αυτό ισχύει αφού και στην περίπτωση αυτή τα σύμβολα δεχθήκαμε ότι εμφανίζονται με την ίδια πιθανότητα. Ορίζονται λοιπόν τα υποσυνθήκη PDF: ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 3

33 Στη συνέχεια: υπολογίζονται οι τιμές f r (r s=s 1 ), f r (r s=s )...και f r (r s=s Μ ). και η απόφαση λαμβάνεται ως ακολούθως: ΚΡΙΤΗΡΙΟ ML ΓΙΑ ΑΣΤΕΡΙΣΜΟ ΜΕ Μ ΜΙΓΑΔΙΚΑ ΣΥΜΒΟΛΑ ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 33

34 Εύκολα αποδεικνύεται ότι το ML κριτήριο καταλήγει ΙΣΟΔΥΝΑΜΑ ΤΟ ΚΡΙΤΗΡΙΟ ML ΚΑΤΑΛΗΓΕΙ ΣΤΟ ΚΡΙΤΗΡΙΟ ΕΛΑΧΙΣΤΗΣ ΑΠΟΣΤΑΣΗΣ ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 34

35 ΙΣΟΔΥΝΑΜΑ ΤΟ ΚΡΙΤΗΡΙΟ ML ΓΙΑ ΑΣΤΕΡΙΣΜΟ ΜΕ Μ ΙΣΟΠΙΘΑΝΑ ΜΙΓΑΔΙΚΑ ΣΥΜΒΟΛΑ s3 ja s 4 r s S1 1 S 1 s 5 s 1 A S5 1 r s 6 s 8 S16 1 s 7 s=s 6 Αποτέλεσμα Φώρασης: s=s Αποτέλεσμα Φώρασης: s=s 6 ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 35

36 s 4 s 3 ΑΣΚΗΣΗ Για τον αστερισμό του σχήματος προσπαθήστε να υλοποιήσετε το βέλτιστο φωρατή με τη βοήθεια ενός μονοδιάστατου φωρατή. s 1 s ΛΥΣΗ Αν r= r [cos(θ r ) +jsin(θ r )]= r exp(jθ r ) είναι η τρέχουσα μιγαδική λήψη στον δέκτη, και αν συμβολίσουμε με s i =Α[cos(θ si )+jsin(θ si )] =Aexp(jθ si ) i=1,,,4 τα μιγαδικά σύμβολα του αστερισμού, τότε ισχύει: * * * d r s r s r s r A rs r s i i i i i i * i r A Re rs r A A r Re e ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ i r si d r A A r cos, i 1,,..., M j r si 36

37 i r si d r A A r cos, i 1,,...,4 i d r A A r cos, i 1,,...,4 όπου φ i = θ r -θ si i=1,,,4. Έτσι το κριτήριο ελάχιστης απόκλισης καταλήγει: i και επειδή η συνάρτηση cos(x) είναι φθίνουσα στο διάστημα [0,π], το κριτήριο καταλήγει Το τελευταίο αυτό συμπέρασμα μας οδηγεί στην περίπτωση του PSK να χρησιμοποιούμε το μονοδιάστατο μέγεθος φ i = θ r -θ si αντί της απόστασης d i = r-s i για τη φώραση. ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 37

38 ΛΥΣΗ Σύμφωνα με την τελευταία σχέση, ο βέλτιστος φωρατής μπορεί να υλοποιηθεί με βάση τα ορίσματα των μιγαδικών s i και του r: r arg(r) ADC s i ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 38

39 ΑΣΤΕΡΙΣΜΟΙ ΔΥΔΙΑΣΤΑΤΩΝ ΣΥΣΤΗΜΑΤΩΝ Binary Orthogonal Constellation QPSK Constellation PSK Constellation QAM Constellation ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 39

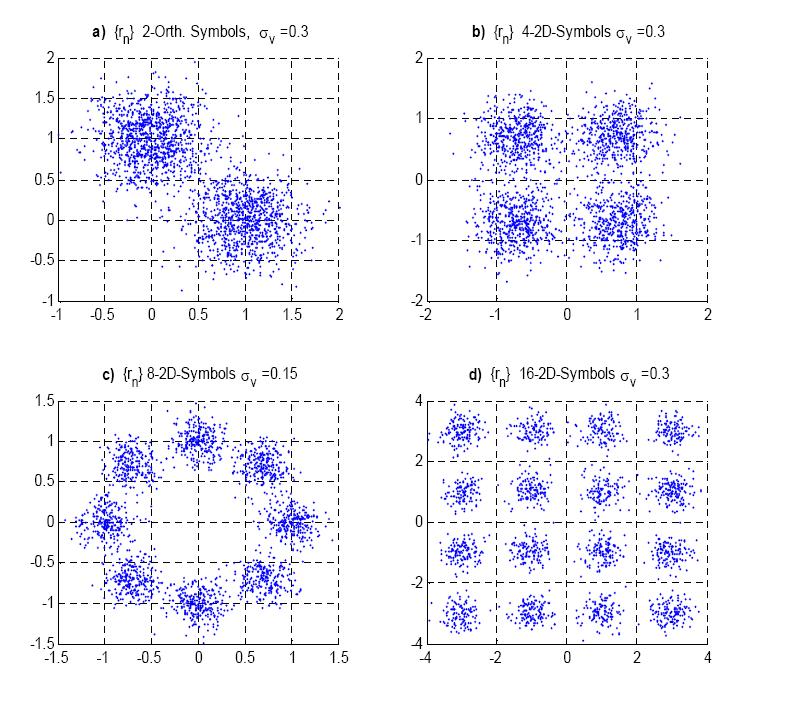

40 ΔΙΑΓΡΑΜΜΑ ΔΙΑΣΠΟΡΑΣ ΑΚΟΛΟΥΘΙΑΣ ΛΗΨΗΣ ΔΥΔΙΑΣΤΑΤΩΝ ΣΥΣΤΗΜΑΤΩΝ ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 40

41 ΠΡΟΒΛΗΜΑ ΒΕΛΤΙΣΤΗΣ ΦΟΡΑΣΗΣ ΣΤΙΣ Ν ΔΙΑΣΤΑΣΕΙΣ Για τη σχέση διανυσμάτων: r=s+ν όπου s μια τυχαία διακριτή διανυσματική μεταβλητή με Μ δυνατές τιμές, τα διανύσματα s 1, s,...,s Μ κάθε ένα με Ν συνιστώσες: s s, s,, s i i i i 1 N T και με ιστόγραμμα εμφάνισης: P( s s ) P( s s ) P( s s ) 1 M 1 M ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 41

42 και v τυχαία μεταβλητή, της oποίας η τιμή είναι διάνυσμα με Ν συνιστώσες όλες στατιστικά ανεξάρτητες μεταξύ τους και με την ίδια κατανομή (Independent and Identically Distributed i.i.d.). Gaussian με μέση τιμή μηδέν και τυπική απόκλιση σ. v ( v1, v, v ) T N 1 fv ( z) e, i 1,,, N i z Για δεδομένη τιμή του r, r r,,, i ri ri ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 1 να υπολογιστεί η τιμή του s με τρόπο ώστε η πιθανότητα σφάλματος, P e να είναι ελάχιστη. N T 4

43 ΛΥΣΗ Υπολογίζονται οι υποσυνθήκη PDF: Στη συνέχεια: υπολογίζονται οι τιμές f r (r s=s 1 ), f r (r s=s ),..., f r (r s=s Μ ). και η απόφαση λαμβάνεται ως ακολούθως: ΚΡΙΤΗΡΙΟ ML ΓΙΑ ΙΣΤΟΓΡΑΜΜΑ ΜΕ Μ ΔΙΑΝΥΣΜΑΤΙΚΕΣ ΤΙΜΕΣ ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 43

44 ΚΡΙΤΗΡΙΟ ML ΓΙΑ ΤΙΣ Ν ΔΙΑΣΤΑΣΕΙΣ Αν f(r s i ) > f(r s j ) για κάθε j=1,,,m με i διάφορο του j s =s i Στην περίπτωση αυτή με τον Gaussian θόρυβο, αποδεικνύεται ότι το κριτήριο ML είναι ισοδύναμο με τον κανόνα της ελάχιστης απόστασης: Aν D(r,s i ) < D(r,s j ) για όλα τα j=1,,,m με i διάφορο του j s= s i rs r s D, i N k 1 k ik ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 44

45 ΒΕΛΤΙΣΤΟΣ ΦΩΡΑΤΗΣ r=s+ν όπου r = (r 1, r,,r Ν ), s x = (s x1, s x,,s xν ) και n = (n 1, n,,n Ν ). P(s 1 ) = P(s ) = = P(s M )=1/M ψ Ν D(r,s M ) s M s 3 D(r,s 3 ) r ψ Με βάση το κριτήριο ML: Αν D(r,s i ) η μικρότερη από τις ψ 1 Μ αποστάσεις δεχόμαστε ότι D(r,s ) D(r,s 1 ) ισχύει s m =s i s s 1 ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 45

46 Απόδειξη s =s i f(r s i ) > f(r s j ) Για κάθε j=1,,,m και j διάφορο του i ισοδύναμα s =s i ln(f(r s i )) >ln( f(r s j )) Για κάθε j=1,,,m και j διάφορο του i Ισχύει όμως N f( r s ) f(r s ), i 1,,..., M i k ik k1 N N ln f r si ln f rk sik ln f rk s ik, i 1,,..., M k1 k1 r s N 1 k ik ln exp, i 1,,...,M k1 r s 1 N ln, i 1,,...,M N k ik k1 N 1 1 N ln r, i 1,,...,M k sik k1 ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 46

47 Δηλαδή N 1 1 ln f r s ln i N r, i 1,,...,M k sik k1 ή 1 1 ln f r si N ln D r, si, i 1,,...,M Επομένως 1 10 ln f r s ln f r s D r, s D r, s i j i j Και το κριτήριο ML καταλήγει 5 Revi Imvi 1 s =s i D(r-s i )< D(r-s j ) Για κάθε j=1,,,m και j διάφορο του i που αποτελεί το Κριτήριο Ελάχιστης Απόστασης ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 47

48 ΠΑΡΑΤΗΡΗΣΕΙΣ ΚΑΙ ΠΑΡΑΔΕΙΓΜΑΤΑ 1. Μπορούμε να αποδείξουμε ότι σε ένα QAM ισχύει: Αν τα σύμβολα του QAM είναι οι μιγαδικοί s 1, s,,s M και ο μιγαδικός r είναι η λήψη του συστήματος, τότε ισχύει: Rer Resi Rer Res j r si r s j r si r s j και Im Im Im Im Η πιο πάνω διαπίστωση οδηγεί στην περίπτωση του QAM να λυθεί το πρόβλημα της φώρασης χρησιμοποιώντας τις τεχνικές του μονοδιάστατου PAM χωριστά για τις οριζόντιες και χωριστά για τις κατακόρυφες συνιστώσες, μετατρέποντας το πρόβλημα σε μονοδιάστατο με λύσης AD (Αναλογοψηφιακό) μετατροπέα. Προσέξτε ότι η πιο πάνω διαπίστωση ισχύει για το QPSK, αλλά όχι για όλα τα δισδιάστατα συστήματα. ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 48

49 Παράδειγμα Ένα τηλεπικοινωνιακό σύστημα χρησιμοποιεί τον Αστερισμό του παραπλεύρως Σχήματος. Στο Φωρατή φθάνει η ακολουθία {r n }: r 1 = 3.05+i1.15, r = -.9-i3.09, r 3 = i.98, r 4 = -.90+i1.05, r 5 = i.93. Α) Να καταγράψετε τη μιγαδική τιμή όλων των συμβόλων του αστερισμού. Β) Να υπολογίσετε την πιο πιθανή ακολουθία συμβόλων {s n } που έχει φθάσει στον φωρατή και την αντίστοιχη ακολουθία θορύβου {v n }. Γ) Να υπολογίσετε κατά προσέγγιση την διακύμανση σ ν της ακολουθίας {v n }. ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 49

50 Απάντηση Α) Α={-3-i3, -3-i, -3+i, -3+i3, -1-i3, -1-i, -1+i, -1+i3, 1-i3, 1-i, 1+i, 1+i3, 3-i3, 3-i, 3+i, 3+i3} Β)Σύμφωνα με το κριτήριο ελάχιστης απόστασης και την παρατήρηση 1 εκτιμούμε την πιο πιθανή τιμή του s i και την καταγράφουμε στον πίνακα (γραμμή ). Ισχύει ότι v i =r i -s i και έτσι υπολογίζεται Η Τρίτη γραμμή του Πίνακα. r 3.05+i i i i i.93 s 3+i -3-3 i -3+3i -3+i -1-3i v=r-s 0.05+i i i i i0.07 Γ)Θυμηθείτε ότι τόσο το πραγματικό όσο και το φανταστικό μέρος του θορύβου ακολουθούν Gaussian κατανομή, έχουν μηδενική μέση τιμή, την ίδια διακύμανση σ και είναι στατιστικά ανεξάρτητα. Επομένως η διακύμανση μπορεί να εκτιμηθεί από τον τύπο: ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 50

51 Revi Imvi Και αντικαθιστώντας βρίσκουμε σ = Παράδειγμα Υπολογίστε την πιθανότητα σφάλματος ενός Μ-QAM συναρτήσει της Πιθανότητας σφάλματος ενός k-pam (μονοδιάστατο σύστημα με k σύμβολα) με k =M Απάντηση Σύμφωνα με την παρατήρηση 1, θα συμβεί σφάλμα στη φώραση, αν συμβεί αντίστοιχα στην πρώτη ή στη δεύτερη διάσταση. QAM P P ό ή ό em P ό P ό P ό ό k k k 1 A 1 A 1 A Q Q Q k k k ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 51

52 Για μεγάλες τιμές του Α/σ απλοποιείται: Παράδειγμα P em QAM k 1 A Q k. Αποδείξτε ότι σε ένα ορθογώνιο σύστημα με Μ σύμβολα στο οποίο έχει ληφθεί το διάνυσμα r=(r 1,r,,r M ) Τ, το κτιτήριο ελάχιστης απόστασης απλοποιείται στον προσδιορισμό της μέγιστη συνιστώσας του r, δηλαδή: Απάντηση r s r s r r i j i j Αν τα σύμβολα του ορθογώνιου συστήματος είναι: s s 1 A,0,...,0 0, A,...,0 T T ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ s 0,0,..., A τότε r s r s T 1 1 i j r... ri A... rm r... rj A... rm i j j i i j i j r A r r A r Ar Ar r r 5

53 Παράδειγμα Δίνεται ένα σύστημα διαβίβασης διακριτών δεδομένων με ισοπίθανα σύμβολα, τα: { s 1 =(1,0,0,0) Τ, s = (0,1,0,0) Τ, s 3 = (0,0,1,0) Τ,s 4 = (0,0,0,1) Τ }. Στο φωρατή του συστήματος το διαβιβαζόμενο σύμβολο συνοδεύεται από προσθετικό θόρυβο, το διάνυσμα v, με συνιστώσες iid τυχαίες μεταβλητές, με Gaussian κατανομή. Επίσης κάθε συνιστώσα έχει μέση τιμή μηδέν και την ίδια διακύμανση σ ν. Επομένως για ένα άγνωστο σύμβολο s που αποστέλλει ο πομπός ο φωρατής λαμβάνει το διάνυσμα r=s+ν=(r 1,r, r 3,r 4 ) T. Η λήψη 4 διαδοχικών διανυσμάτων στην είσοδο του φωρατή είναι {r n }: (0.9,-0.1,0.1,0.) Τ,(0.,-0.1,1.1,0.) Τ,(-0.,0.8,0.1,0.), (0.9,-0.1,0.1,0.) Τ,(0.7,-0.1,0.1,0.) Τ Α) Να υπολογίσετε την αντίστοιχη πιο πιθανή ακολουθία συμβόλων {s n } και την αντίστοιχη ακολουθία διανυσμάτων του θορύβου. Β) Να υπολογίσετε την κοινή διακύμανση σ ν των συνιστωσών του θορύβου. ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 53

54 Απάντηση Α) {r nτ } (.9,-.1,.1,.) (.,-.1,1.1,.) (-.,.8,.1,.) (.9,-.1,.1,.) (.7,-.1,.1,.) {s nτ } (1,0,0,0) (0,0,1,0) (0,1,0,0) (1,0,0,0) (1,0,0,0) {v nτ } (-.1,-.1,.1,.) (.,-.1,.1,.) (-.,-.,.1,.) (-.1,-.1,.1,.) (-.3,-.1,.1,.) Β) Παράδειγμα vi 1 vi vi 3 vi 4 54 i1 Να υπολογίσετε την πιθανότητα σφάλματος ενός ΟΝ ΟFF συστήματος (συμβολα τα 0 και Α) και ενός δυαδικού ορθογώνιου συστήματος (σύμβολα (Α και ja). Απάντηση: Για ΟΝ ΟFF, xρησιμοποιούμε τον γενικό τύπο υπολογισμού της πιθανότητας σφάλματος για το δυαδικό PAM με σύμβολα s 1 και s ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ P e s s 1 Q 54

55 Θέτοντας s 1 =0 και s =A υπολογίζουμε: Pe Q Για το ορθογώνιο δυαδικό σύστημα που είναι σύστημα διαστάσεων δεν είναι δυνατόν να χρησιμοποιηθεί ο τύπος του μονοδιάστατου PAM. Έτσι ξεκινάμε τον υπολογισμό εξ αρχής. e & & P P Y A X ja P Y ja X A P P Y A X ja P X ja P Y ja X A P X A e 1 Pe P Y A X ja P Y ja X A P Y A X ja Υπολογισμός της Αφού Χ=jA ο λαμβανόμενος μιγαδικός αριθμός r=ja+v με v=v 1 +jv Αφού αποφασίστηκε Υ=Α βρέθηκε Re(r)>Im(r)v 1 >A+v ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 55

56 Ισχύει λοιπόν: Η μεταβλητή v 1 v είναι Gaussian με μέση τιμή μηδέν και διακύμανση: Επομένως: Ομοίως βρίσκουμε Και επομένως: P Y A X ja P v A v tot 1 P Y A X ja P v v A 1 A A PY A X ja Pv1 v A Q Q tot A PY ja X A Q A A Pe Q Q ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ 56

57 Αξίζει να υπολογίσουμε τους πιο πάνω τύπους συναρτήσει της μέσης ενέργειας ανά διαβιβαζόμενο Bit E b. Ισχύει: Για ON-OFF σύστημα Οπότε 0 A Eb A E b P eon OFF Για δυαδικό ορθογώνιο σύστημα E b Q Οπότε ΕΝΟΤΗΤΑ - ΦΩΡΑΣΗ A A Eb A E P erect b E b Q 57
