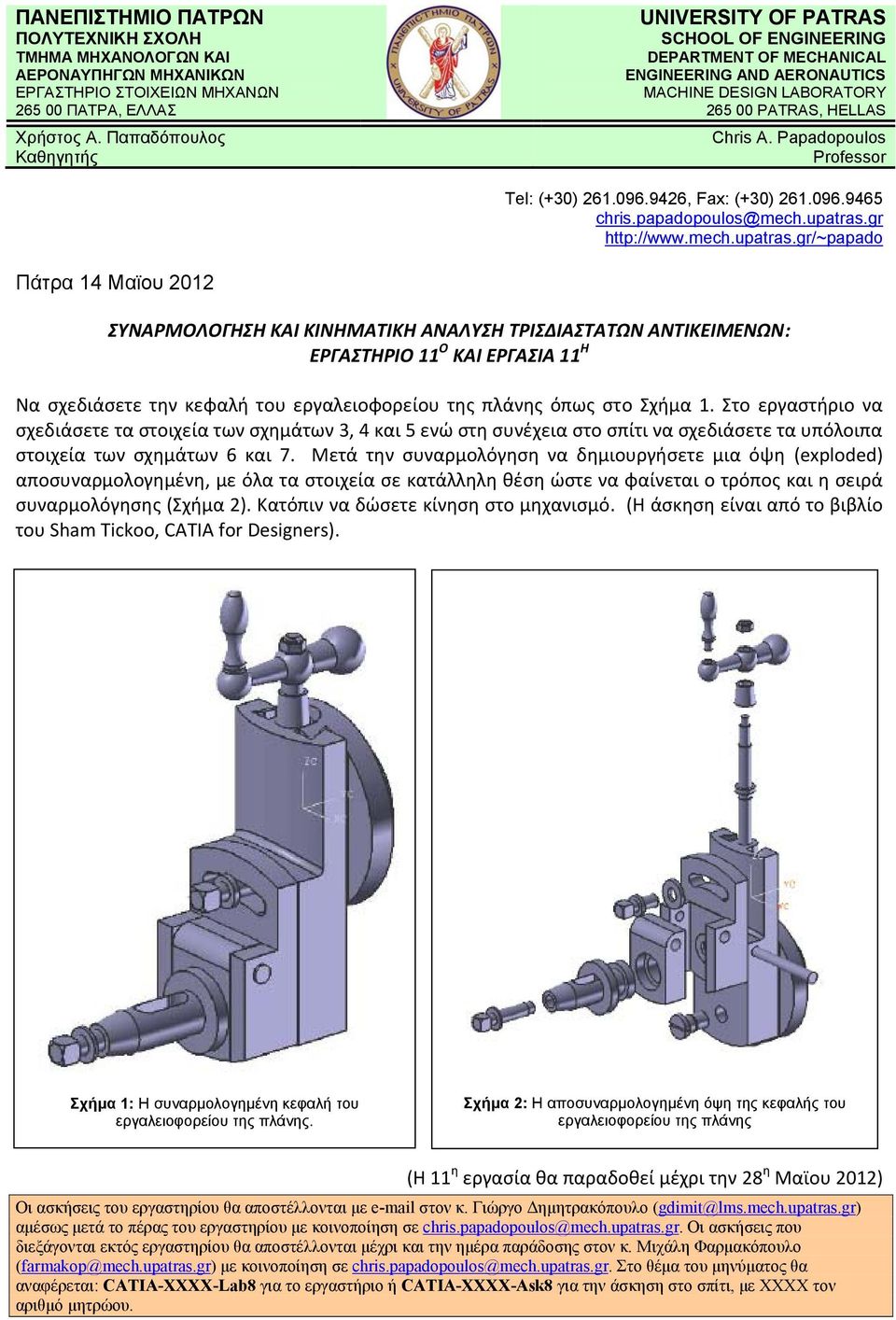

1 Πάτρα 14 Mαϊου 2012 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΚΙΝΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ ΤΡΙΣΔΙΑΣΤΑΤΩΝ ΑΝΤΙΚΕΙΜΕΝΩΝ: ΕΡΓΑΣΤΗΡΙΟ 11 Ο ΚΑΙ ΕΡΓΑΣΙΑ 11 Η Να σχεδιάσετε την κεφαλή του εργαλειοφορείου της πλάνης όπως στο Σχήμα 1. Στο εργαστήριο να σχεδιάσετε τα στοιχεία των σχημάτων 3, 4 και 5 ενώ στη συνέχεια στο σπίτι να σχεδιάσετε τα υπόλοιπα στοιχεία των σχημάτων 6 και 7. Μετά την συναρμολόγηση να δημιουργήσετε μια όψη (exploded) αποσυναρμολογημένη, με όλα τα στοιχεία σε κατάλληλη θέση ώστε να φαίνεται ο τρόπος και η σειρά συναρμολόγησης (Σχήμα 2). Κατόπιν να δώσετε κίνηση στο μηχανισμό. (Η άσκηση είναι από το βιβλίο του Sham Tickoo, CATIA for Designers). Σχήμα 1: Η συναρμολογημένη κεφαλή του εργαλειοφορείου της πλάνης. Σχήμα 2: Η αποσυναρμολογημένη όψη της κεφαλής του εργαλειοφορείου της πλάνης (Η 11 η εργασία θα παραδοθεί μέχρι την 28 η Μαϊου 2012) αμέσως μετά το πέρας του εργαστηρίου με κοινοποίηση σε. Οι ασκήσεις που (farmakop@mech.upatras.gr) με κοινοποίηση σε. Στο θέμα του μηνύματος θα

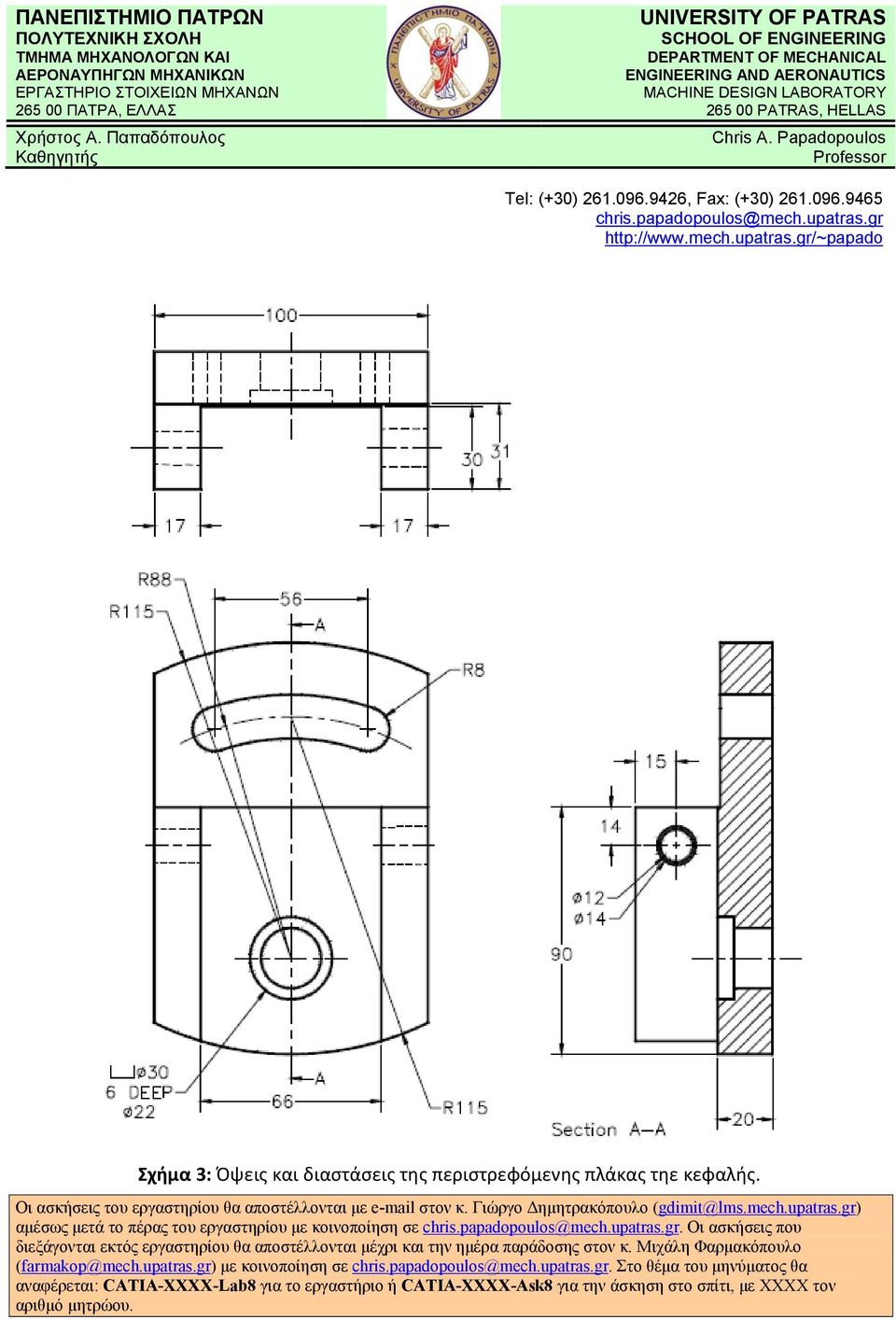

2 Σχήμα 3: Όψεις και διαστάσεις της περιστρεφόμενης πλάκας τηε κεφαλής. αμέσως μετά το πέρας του εργαστηρίου με κοινοποίηση σε. Οι ασκήσεις που με κοινοποίηση σε. Στο θέμα του μηνύματος θα

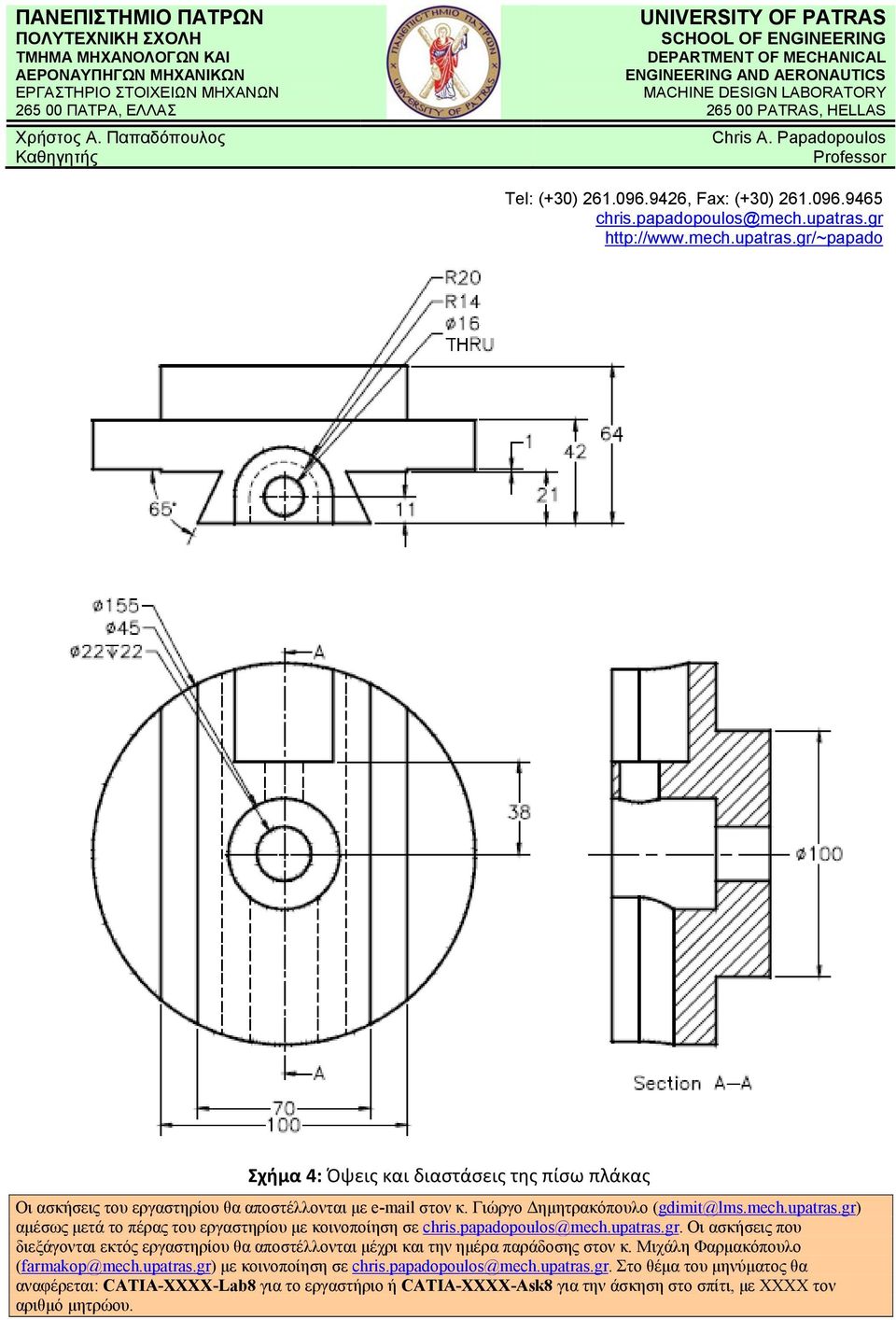

3 Σχήμα 4: Όψεις και διαστάσεις της πίσω πλάκας αμέσως μετά το πέρας του εργαστηρίου με κοινοποίηση σε. Οι ασκήσεις που με κοινοποίηση σε. Στο θέμα του μηνύματος θα

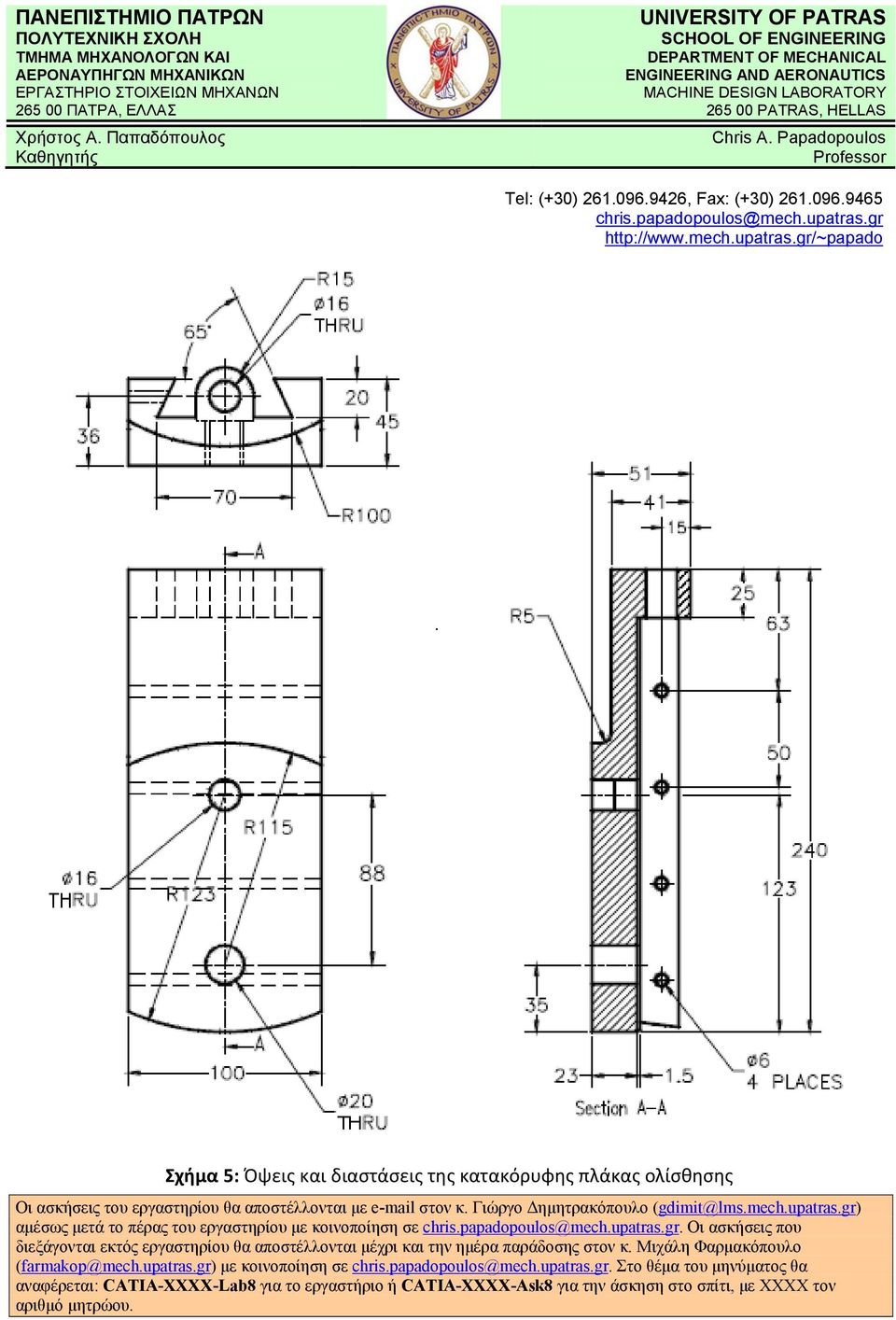

4 Σχήμα 5: Όψεις και διαστάσεις της κατακόρυφης πλάκας ολίσθησης αμέσως μετά το πέρας του εργαστηρίου με κοινοποίηση σε. Οι ασκήσεις που με κοινοποίηση σε. Στο θέμα του μηνύματος θα

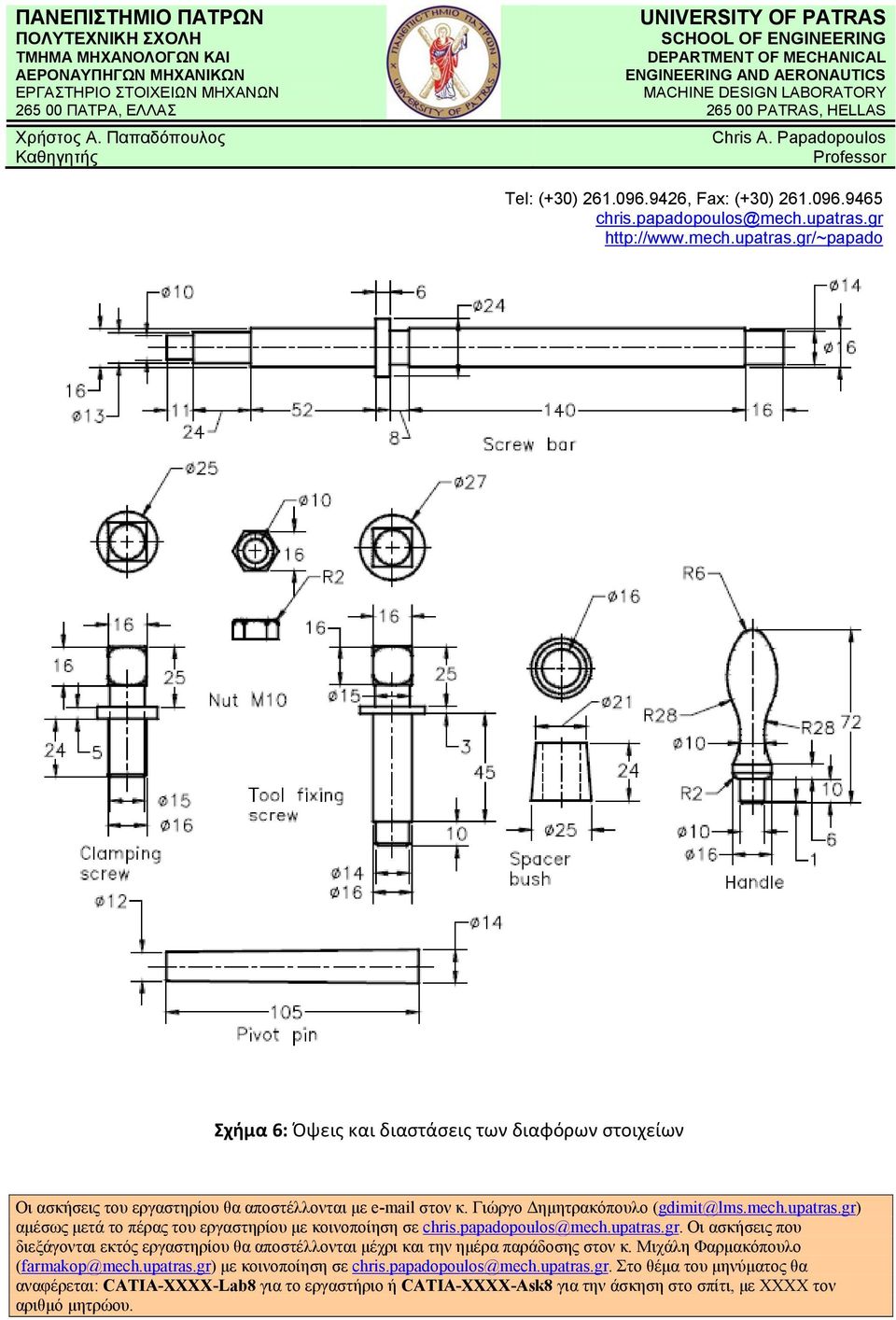

5 Σχήμα 6: Όψεις και διαστάσεις των διαφόρων στοιχείων αμέσως μετά το πέρας του εργαστηρίου με κοινοποίηση σε. Οι ασκήσεις που με κοινοποίηση σε. Στο θέμα του μηνύματος θα

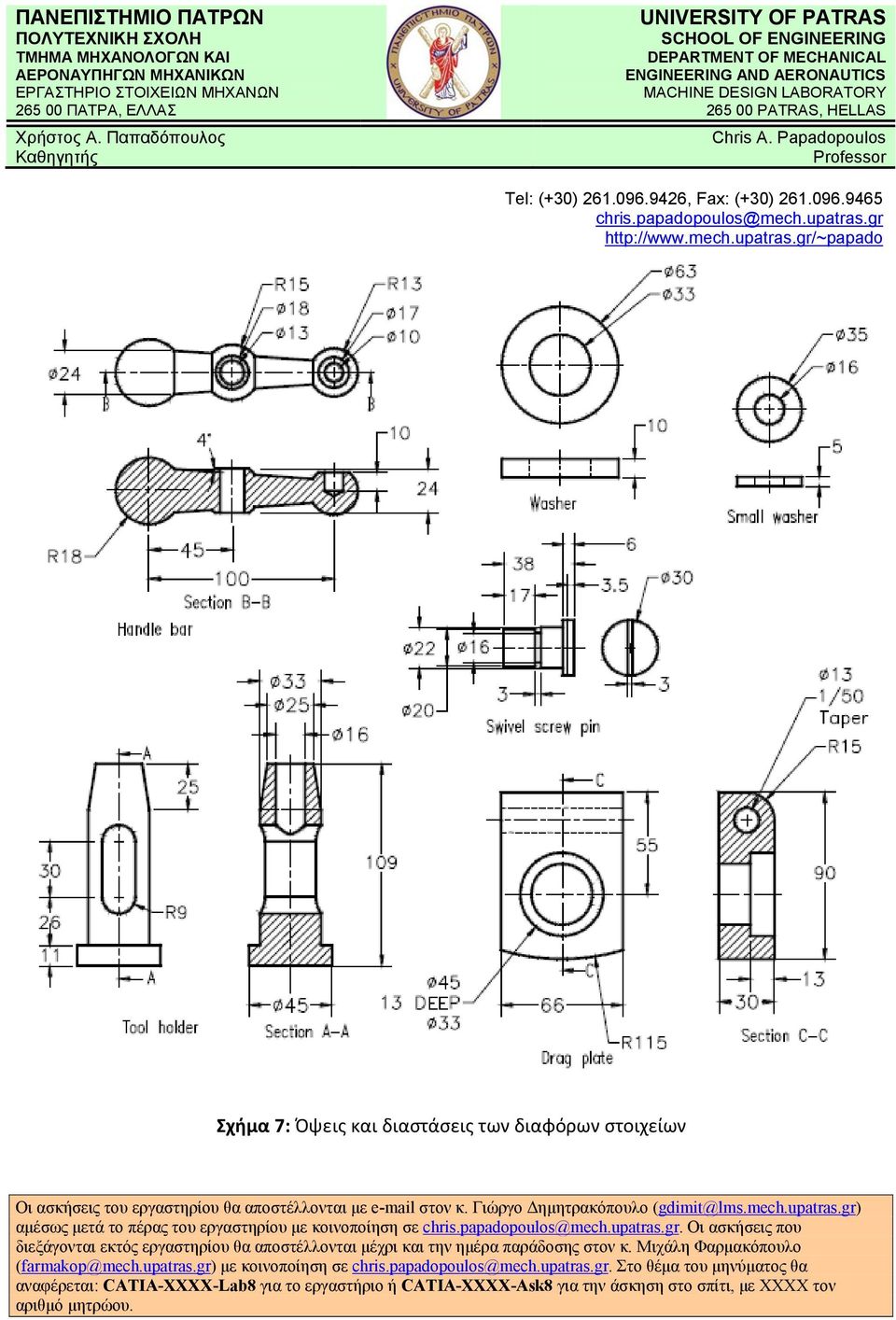

6 Σχήμα 7: Όψεις και διαστάσεις των διαφόρων στοιχείων αμέσως μετά το πέρας του εργαστηρίου με κοινοποίηση σε. Οι ασκήσεις που με κοινοποίηση σε. Στο θέμα του μηνύματος θα
