1 ΣΧΕΔΙΑΣΜΟΣ ΠΡΟΙΟΝΤΩΝ ΜΕ Η/Υ ΣΥΣΤΗΜΑΤΑ ΠΑΡΑΓΩΓΗΣ ΜΕ Η/Υ (CAD-CAM-CAE) Ι

2 ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΜΑΘΗΜΑ Βαθμολόγηση μαθήματος Βαθμός Γραπτής Εξέτασης: 70% του τελικού βαθμού Βαθμός Εργαστηρίου: 30% του τελικού βαθμού Εργαστηριακά μαθήματα (προαιρετικά) Λογισμικό σχεδίασης: Pro/Engineer Wildfire 2 Ομάδες των 2 ατόμων (δήλωση μέχρι 12/10/2018 μέσω ) 6 δίωρα, δικαιολογείται μια απουσία (θα ανακοινωθεί συνολικό πρόγραμμα) Ατομικές παρουσίες στα εργαστηριακά μαθήματα: 50% (5 παρουσίες) Αριθμός λυμένων ασκήσεων: 50% Συγγράμματα Δεδούσης, Β., Γιαννατσής, Ι., Κανελλίδης, Β. (2015), Συστήματα CAD, Σύνδεσμος Ελληνικών Ακαδημαϊκών Βιβλιοθηκών, Αθήνα, ηλεκτρονικό βιβλίο. Ν. Μπιλάλης, Ε. Μαραβελάκης (2009), Συστήματα CAD/CAM και Τρισδιάστατη Μοντελοποίηση, εκδ. Κριτική. Εγγραφείτε στη σελίδα eclass του μαθήματος για ανακοινώσεις

3 ΤΕΧΝΙΚΟ (ΜΗΧΑΝΟΛΟΓΙΚΟ) ΣΧΕΔΙΟ

4 ΤΕΧΝΙΚΟ ΣΧΕΔΙΟ Η λεκτική περιγραφή περιορίζει και δεν μπορεί να δώσει όλες τις απαραίτητες πληροφορίες, ειδικά σε ότι αφορά τη μορφή και τα τεχνικά χαρακτηριστικά Το τεχνικό σχέδιο αποτελεί εργαλείο οπτικής απεικόνισης και μεταφοράς πληροφοριών για τη μορφή και τα τεχνικά χαρακτηριστικά ενός αντικειμένου/τεχνουργήματος Ακολουθούν αυστηρά πρότυπα για να είναι δυνατή η ερμηνεία τους χωρίς λάθη και ασάφειες (ANSI, DIN, ISO ) Αποτελεί το βασικό εργαλείο επικοινωνίας (γλώσσα) σε όλες τις επιστήμες μηχανικών και ένα από τα κύρια τελικά προϊόντα της διαδικασίας Σχεδιασμού ενός τεχνουργήματος

5 ΤΕΧΝΙΚΟ / ΜΗΧΑΝΟΛΟΓΙΚΟ ΣΧΕΔΙΟ Σύμβολα R: Radius-ακτίνα, Ø (Φι): Διάμετρος, κύκλου ή τόξου

6 ΟΨΕΙΣ ΟΡΘΟΓΩΝΙΕΣ ΠΡΟΒΟΛΕΣ Βασικές όψεις: Ορθογώνιες προβολές στις έξι πλευρές ενός παραλληλεπιπέδου που περικλείει το αντικείμενο

7 ΟΡΘΟΓΩΝΙΚΕΣ ΟΨΕΙΣ Οι ορθογωνικές όψεις δεν έχουν προοπτική/ βάθος

8 ΟΡΘΟΓΩΝΙΚΕΣ ΟΨΕΙΣ -Z Y X Z X Y -X Z -Y

9 ΠΡΟΟΨΗ

10 ΚΑΤΟΨΗ

11 ΠΛΑΓΙΑ ΑΡΙΣΤΕΡΗ ΟΨΗ

12 ΠΛΑΓΙΑ ΔΕΞΙΑ ΟΨΗ

13 ΑΝΟΨΗ

14 ΠΙΣΩ ΟΨΗ

15 1 η ΓΩΝΙΑ ΠΡΟΒΟΛΩΝ Η οργάνωση/παράθεση των όψεων σε ένα σχέδιο μπορεί να ακολουθεί το πρότυπο της πρώτης γωνίας (first angle) ή τρίτης γωνίας (third angle) Σύμβολο 1 ης γωνίας

16 3 η ΓΩΝΙΑ ΠΡΟΒΟΛΩΝ Σύμβολο 3 ης γωνίας

17 ΠΑΡΑΔΕΙΓΜΑΤΑ

18 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design Y, -Y X, -X Z X Y -Z

19 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design -X Y Z X Y -Z

20 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design -X Y Z X Y -Z

21 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design -X Y, -Y X Z Y -Z

22 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design -Z Z X Y -X Y, -Y

23 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design Z X Y

24 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design ΒΟΗΘΗΤΙΚΕΣ ΤΟΜΕΣ

25 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design ΒΟΗΘΗΤΙΚΕΣ ΤΟΜΕΣ

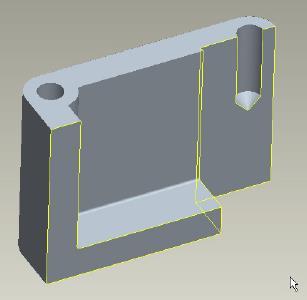

26 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design ΒΟΗΘΗΤΙΚΕΣ ΤΟΜΕΣ A A Τομή AΑ

27 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design

28 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design

29 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design

30 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design

31 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design

32 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design

33 ΤΕΧΝΙΚΟ / ΜΗΧΑΝΟΛΟΓΙΚΟ ΣΧΕΔΙΟ

34 ΚΑΡΤΕΣΙΑΝΕΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ

35 ΚΥΛΙΝΔΡΙΚΕΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ

36 ΣΦΑΙΡΙΚΕΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ

37 ΕΙΔΗ ΣΥΣΤΗΜΑΤΩΝ CAD Μοντέλα ακμών ή σύρματος - wire frame models, κατάλληλα για αντικείμενα 2½ διαστάσεων. Μοντέλα επιφανειών - surface models, για πολύπλοκες μορφές αντικειμένων, αποτελούν τη βάση των συστημάτων βιομηχανικού σχεδιασμού Μοντέλα στερεών - solid models, για πλήρη μοντέλα Στερεά Παραμετρικά μοντέλα με Μορφολογικά Χαρακτηριστικά Solid parametric and feature based models, για κάλυψη ομάδων αντικειμένων. Είναι όλα τα σύγχρονα συστήματα Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

38 ΠΛΗΡΟΤΗΤΑ ΜΟΝΤΕΛΩΝ Η πληρότητα του δημιουργούμενου μοντέλου, εκφράζεται από τα δεδομένα που καταχωρούνται στο μοντέλο και εξαρτάται από το σύστημα μοντελοποίησης Τα πιο απλά είναι τα μοντέλα ακμών, που καταχωρούν μόνο τις κορυφές και τις ακμές του αντικειμένου Tα μοντέλα επιφανειών καταχωρούν επιπλέον και τις επιφάνειες που περιβάλουν το αντικείμενο (εσωτερικές και εξωτερικές) Τα μοντέλα στερεών που καταχωρούν επιπλέον και την τοπολογία μεταξύ των κορυφών, ακμών και επιφανειών δηλαδή τον τρόπο με τον οποίο τα στοιχεία της γεωμετρίας συνδέονται και γειτονεύουν μεταξύ τους Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

39 ΑΠΕΙΚΟΝΙΣΕΙΣ ΣΥΣΤΗΜΑΤΩΝ CAD Απεικόνιση: Η μέθοδος γραφικής αναπαράστασης/παρουσίασης του αντικειμένου στον χρήστη ενός συστήματος CAD. ΑΠΕΙΚΟΝΙΣΗ ΑΚΜΩΝ

40 ΜΟΝΤΕΛΑ ΑΚΜΩΝ ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΧΡΗΣΗΣ Μεγάλος χρόνος μοντελοποίησης. Δεν είναι προφανής η απεικόνιση ορισμένων στοιχείων στο μοντέλο, π.χ. απεικόνιση των οπών, προβολή της σιλουέτας του αντικειμένου Δημιουργούνται μοντέλα που δεν ανταποκρίνονται σε υπαρκτό αντικείμενο, ή η απεικόνιση του αντικειμένου δεν είναι μονοδιάστατη Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

41 ΑΣΑΦΕΙΣ ΑΠΕΙΚΟΝΙΣΕΙΣ

42 M.C. Escher Waterfall

43 M.C. Escher Bellvedere

44

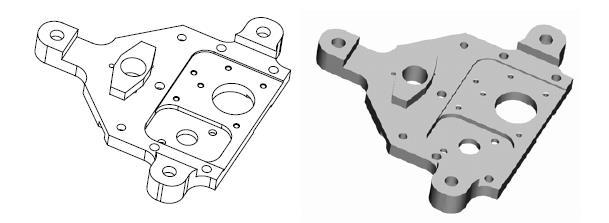

45 ΑΠΕΙΚΟΝΙΣΕΙΣ ΣΥΣΤΗΜΑΤΩΝ CAD ΑΠΕΙΚΟΝΙΣΗ ΚΡΥΦΩΝ ΓΡΑΜΜΩΝ ΦΩΤΟΡΕΑΛΙΣΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ (ΣΤΕΡΕΟΥ)

46 ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΣΕ 3 ΔΙΑΣΤΑΣΕΙΣ Τα αντικείμενα είναι 3D 2 ½ διαστάσεις Αμιγώς 3D Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

47 ΒΑΣΙΚΑ ΜΟΡΦΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (FEATURES) Αρχικά επίπεδα σχεδίασης Περιβάλλον σχεδίασης διατομής (Sketcher)

48 ΒΑΣΙΚΑ ΜΟΡΦΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (FEATURES) Γραμμική σάρωση Προεκβολή (Extrude)

49 ΒΑΣΙΚΑ ΜΟΡΦΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (FEATURES) Γραμμική σάρωση Προεκβολή (Extrude)

50 ΒΑΣΙΚΑ ΜΟΡΦΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (FEATURES) Περιστροφική σάρωση (Revolve)

51 ΒΑΣΙΚΑ ΜΟΡΦΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (FEATURES) Στρογγύλευση (Round)

52 ΒΑΣΙΚΑ ΜΟΡΦΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (FEATURES) Κέλυφος (Shell) Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

53 ΒΑΣΙΚΑ ΜΟΡΦΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (FEATURES) Λοξοτομή (Chamfer) Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

54 ΠΡΟΣΘΗΚΗ ΝΕΩΝ ΜΟΡΦΟΛΟΓΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ Ορισμός επιπέδου σχεδίασης σε επιφάνεια του στερεού, για την απόδοση διαμορφώσεων στην έδρα. Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

55 ΔΙΑΧΕΙΡΙΣΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

56 ΔΙΑΧΕΙΡΙΣΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ Κατοπτρισμός (Mirror) Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

57 ΔΙΑΧΕΙΡΙΣΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

58 ΣΤΟΙΧΕΙΩΔΗ ΣΤΕΡΕΑ Ν. ΜΠΙΛΑΛΗΣ, Ε. ΜΑΡΑΒΕΛΑΚΗΣ, «ΣΥΣΤΗΜΑΤΑ CAD/CAM ΚΑΙ ΤΡΙΣΔΙΑΣΤΑΤΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ», ΚΡΙΤΙΚΗ, 2009

59 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design

60 ΣΧΕΔΙΑΣΜΟΣ ΜΕ Η/Υ CAD Computer Aided Design
