Ηλεκτρικά. Πίνακες διακοπτών. Πίνακας διακοπτών - Μονή εγκατάσταση ZW1-V04

Transcript

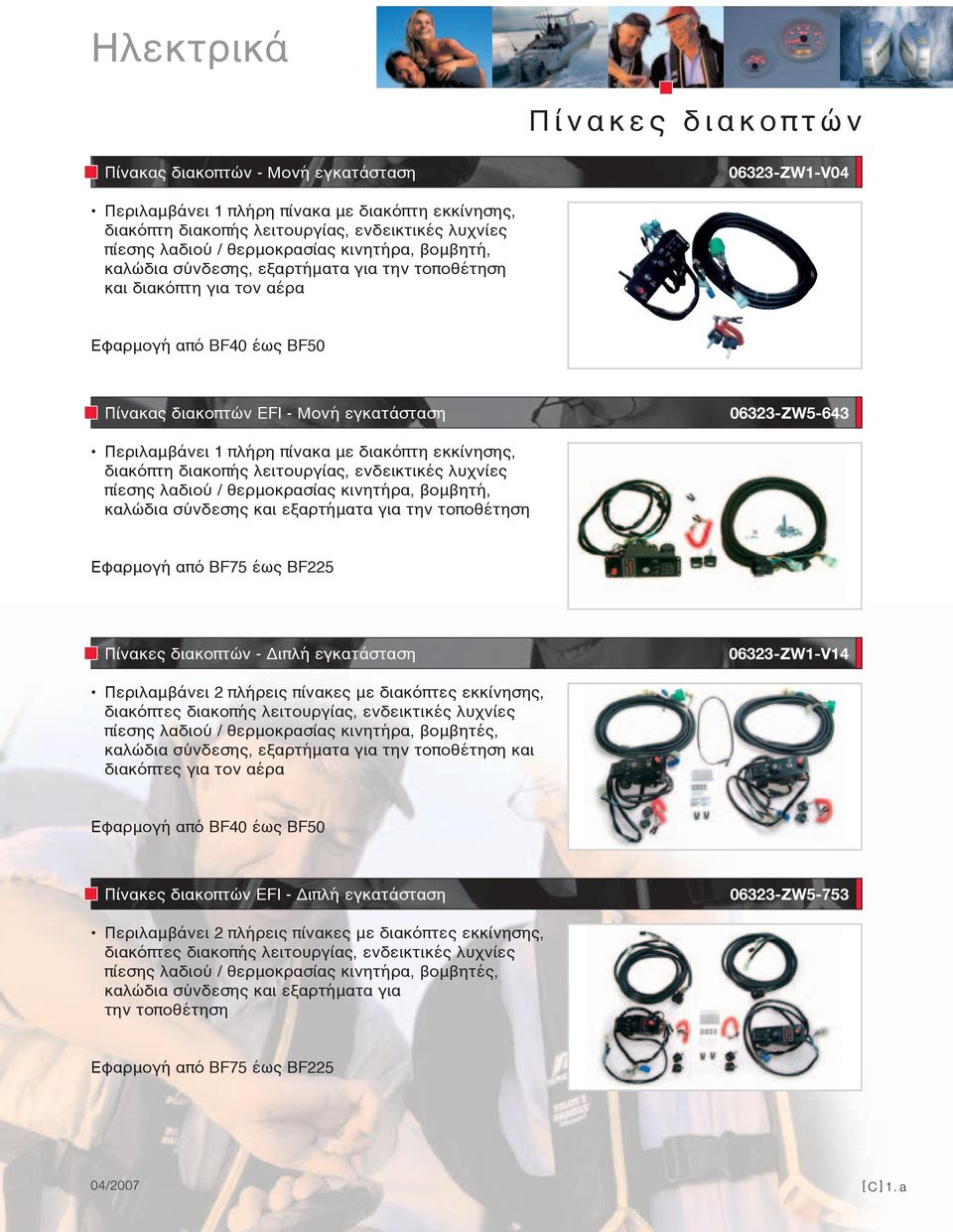

1 Πίνακες διακοπτών Πίνακας διακοπτών - Μονή εγκατάσταση ZW1-V04 Περιλαμβάνει 1 πλήρη πίνακα με διακόπτη εκκίνησης, διακόπτη διακοπής λειτουργίας, ενδεικτικές λυχνίες πίεσης λαδιού / θερμοκρασίας κινητήρα, βομβητή, καλώδια σύνδεσης, εξαρτήματα για την τοποθέτηση και διακόπτη για τον αέρα Εφαρμογή από BF40 έως BF50 Πίνακας διακοπτών EFI - Μονή εγκατάσταση ZW5-643 Περιλαμβάνει 1 πλήρη πίνακα με διακόπτη εκκίνησης, διακόπτη διακοπής λειτουργίας, ενδεικτικές λυχνίες πίεσης λαδιού / θερμοκρασίας κινητήρα, βομβητή, καλώδια σύνδεσης και εξαρτήματα για την τοποθέτηση Πίνακες διακοπτών - Διπλή εγκατάσταση ZW1-V14 Περιλαμβάνει 2 πλήρεις πίνακες με διακόπτες εκκίνησης, διακόπτες διακοπής λειτουργίας, ενδεικτικές λυχνίες πίεσης λαδιού / θερμοκρασίας κινητήρα, βομβητές, καλώδια σύνδεσης, εξαρτήματα για την τοποθέτηση και διακόπτες για τον αέρα Εφαρμογή από BF40 έως BF50 Πίνακες διακοπτών EFI - Διπλή εγκατάσταση ZW5-753 Περιλαμβάνει 2 πλήρεις πίνακες με διακόπτες εκκίνησης, διακόπτες διακοπής λειτουργίας, ενδεικτικές λυχνίες πίεσης λαδιού / θερμοκρασίας κινητήρα, βομβητές, καλώδια σύνδεσης και εξαρτήματα για την τοποθέτηση [ C ] 1.a

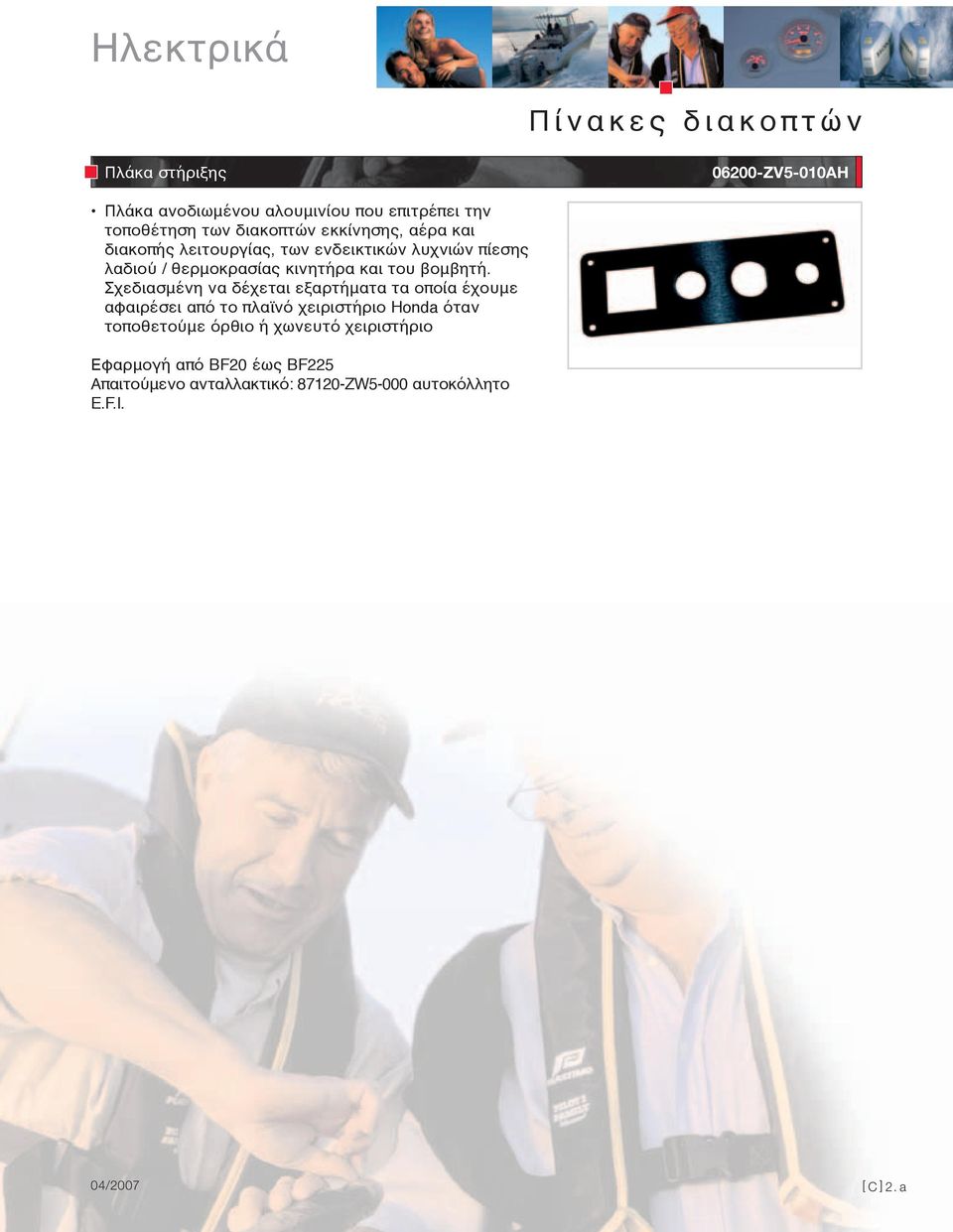

2 Πίνακες διακοπτών Πλάκα στήριξης ZV5-010AH Πλάκα ανοδιωμένου αλουμινίου που επιτρέπει την τοποθέτηση των διακοπτών εκκίνησης, αέρα και διακοπής λειτουργίας, των ενδεικτικών λυχνιών πίεσης λαδιού / θερμοκρασίας κινητήρα και του βομβητή. Σχεδιασμένη να δέχεται εξαρτήματα τα οποία έχουμε αφαιρέσει από το πλαϊνό χειριστήριο Honda όταν τοποθετούμε όρθιο ή χωνευτό χειριστήριο Εφαρμογή από BF20 έως BF225 Απαιτούμενο ανταλλακτικό: ZW5-000 αυτοκόλλητο E.F.I. [ C ] 2.a

3 Καλωδιώσεις Καλωδίωση A ZV5-911 Πλεξούδα A: Καλωδίωση μήκους 7 ποδών (2,1 m) η οποία συνδέει το στροφόμετρο, το τριμόμετρο, τον διακόπτη φώτων και την καλωδίωση Β. Εάν η πλεξούδα Β δεν χρησιμοποιείται, ένα πρόσθετο όργανο μπορεί να συνδεθεί στον μη χρησιμοποιούμενο ακροδέκτη Εφαρμογή από BF8 έως BF225 Καλωδίωση B ZV5-910 Πλεξούδα Β: συνδέεται με την πλεξούδα Α, και περιλαμβάνει συνδέσμους για το ταχύμετρο, το βολτόμετρο και το ωρόμετρο Εφαρμογή από BF8 έως BF225 Καλωδίωση συμπληρωματικών οργάνων πολυτελούς σειράς ZW5-U00 Συνδέεται με την πλεξούδα Α, και περιλαμβάνει συνδέσμους για το ταχύμετρο, το βολτόμετρο και το ωρόμετρο της πολυτελούς σειράς Εφαρμογή από BF8 έως BF225 Καλωδίωση σετ οργάνων κλασσικής σειράς ZW7-000AH Σχεδιασμένη για τα κλασσικά όργανα: περιλαμβάνει όλους τους συνδέσμους για το σετ των 5 οργάνων συν την λυχνία του προαιρετικού οργάνου πίεσης νερού, όπως επίσης και σύνδεσμο για τον διακόπτη των φώτων, αντικαθιστώντας τις πλεξούδες Α & Β Εφαρμογή από BF8 έως BF225 [ C ] 3.a

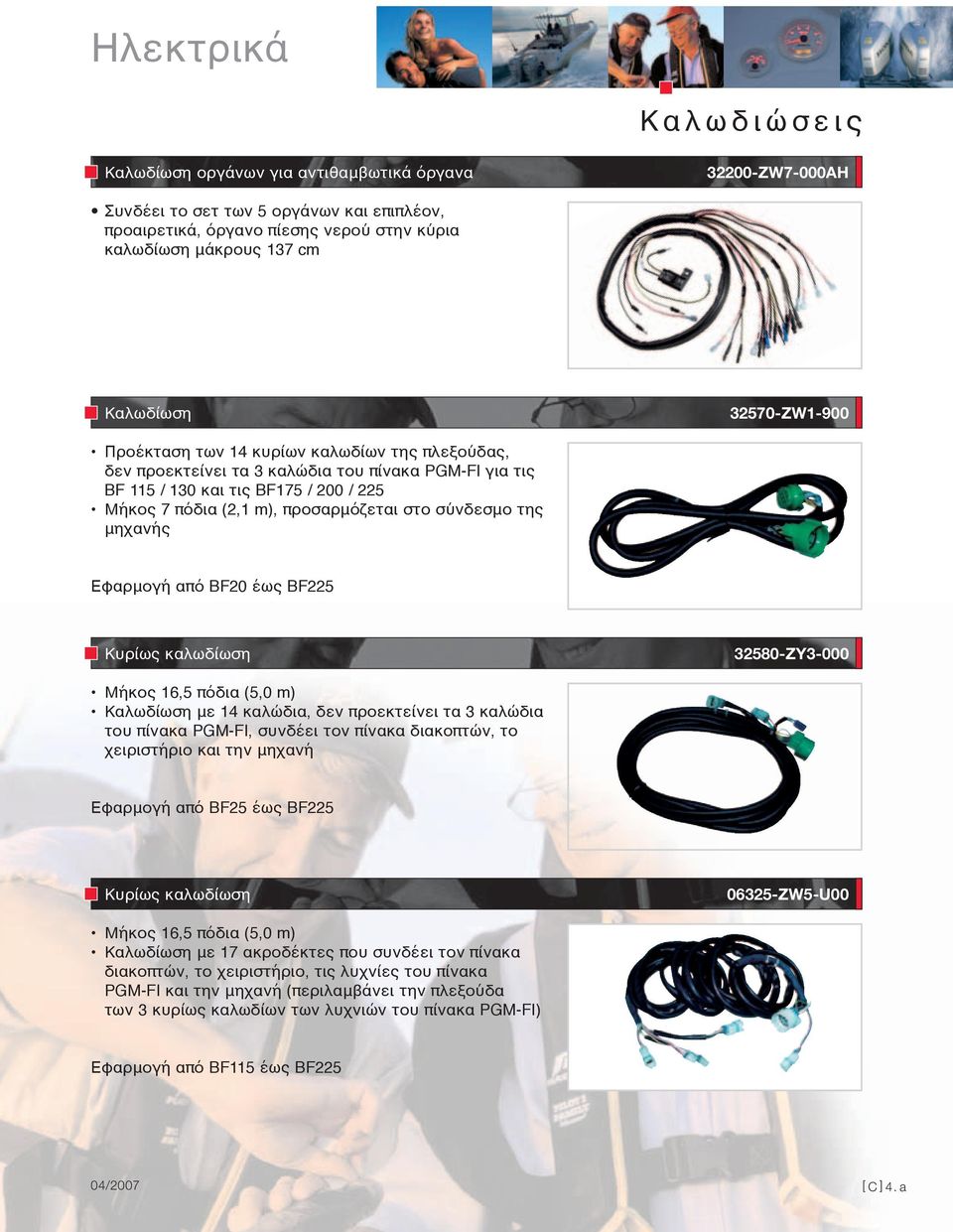

4 Καλωδιώσεις Καλωδίωση οργάνων για αντιθαμβωτικά όργανα ZW7-000AH Συνδέει το σετ των 5 οργάνων και επιπλέον, προαιρετικά, όργανο πίεσης νερού στην κύρια καλωδίωση μάκρους 137 cm Καλωδίωση ZW1-900 Προέκταση των 14 κυρίων καλωδίων της πλεξούδας, δεν προεκτείνει τα 3 καλώδια του πίνακα PGM-FI για τις BF 115 / 130 και τις BF175 / 200 / 225 Μήκος 7 πόδια (2,1 m), προσαρμόζεται στο σύνδεσμο της μηχανής Εφαρμογή από BF20 έως BF225 Κυρίως καλωδίωση ZY3-000 Μήκος 16,5 πόδια (5,0 m) Καλωδίωση με 14 καλώδια, δεν προεκτείνει τα 3 καλώδια του πίνακα PGM-FI, συνδέει τον πίνακα διακοπτών, το χειριστήριο και την μηχανή Εφαρμογή από BF25 έως BF225 Κυρίως καλωδίωση ZW5-U00 Μήκος 16,5 πόδια (5,0 m) Καλωδίωση με 17 ακροδέκτες που συνδέει τον πίνακα διακοπτών, το χειριστήριο, τις λυχνίες του πίνακα PGM-FI και την μηχανή (περιλαμβάνει την πλεξούδα των 3 κυρίως καλωδίων των λυχνιών του πίνακα PGM-FI) Εφαρμογή από BF115 έως BF225 [ C ] 4.a

5 Καλωδιώσεις Κυρίως καλωδίωση ZW1-V00 Μήκος 30 πόδια (9,15 m) Καλωδίωση με 14 καλώδια που συνδέει τον πίνακα διακοπτών, το χειριστήριο και την μηχανή (δεν προεκτείνει τα 3 καλώδια του πίνακα PGM-FI) (καλώδιο μεγαλύτερης αντοχής) Εφαρμογή από BF25 έως BF225 Κυρίως καλωδίωση ZW1-V90 Μήκος 90 πόδια (27,45 m) Καλωδίωση με 14 καλώδια που συνδέει τον πίνακα διακοπτών, το χειριστήριο και την μηχανή (δεν προεκτείνει τα 3 καλώδια του πίνακα PGM-FI) (καλώδιο μεγαλύτερης αντοχής) Εφαρμογή από BF25 έως BF130 Καλωδίωση ενδεικτικών λυχνιών PGM-FI ZW5-U00 Μήκος 7 πόδια (2,1 m) συνδέει τα 3 καλώδια των λυχνιών του πίνακα PGM-FI και τη μηχανή (μόνο καλωδίωση) Καλωδίωση ενδεικτικών λυχνιών PGM-FI "Κατάλληλη για ψηφιακά όργανα" ZY6-000 Μήκος 16,5 πόδια (5,0m) συνδέει τα 2 καλώδια του πίνακα PGM-FI και τη μηχανή (μόνο καλωδίωση) [ C ] 5.a

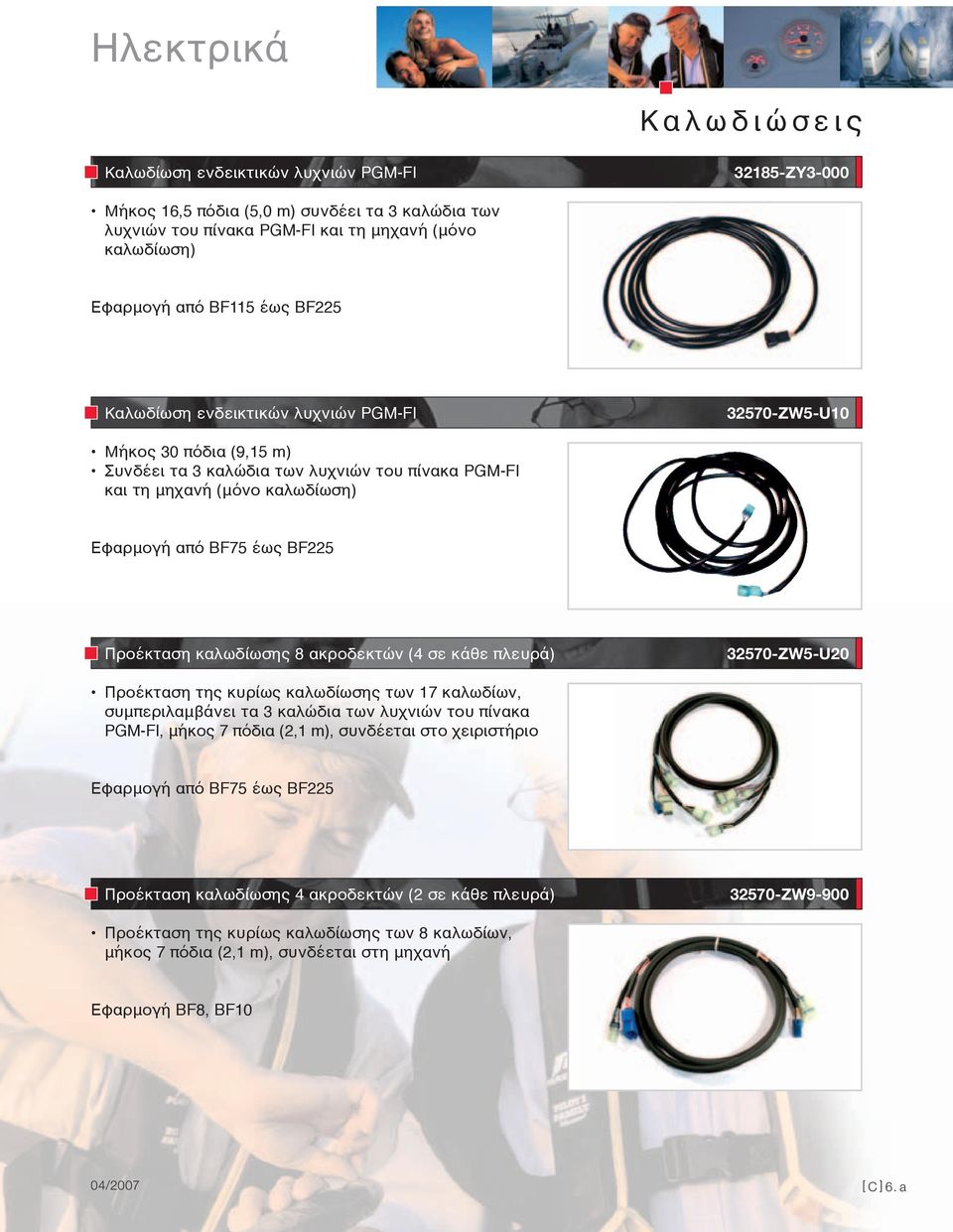

6 Καλωδιώσεις Καλωδίωση ενδεικτικών λυχνιών PGM-FI ZY3-000 Μήκος 16,5 πόδια (5,0 m) συνδέει τα 3 καλώδια των λυχνιών του πίνακα PGM-FI και τη μηχανή (μόνο καλωδίωση) Εφαρμογή από BF115 έως BF225 Καλωδίωση ενδεικτικών λυχνιών PGM-FI ZW5-U10 Μήκος 30 πόδια (9,15 m) Συνδέει τα 3 καλώδια των λυχνιών του πίνακα PGM-FI και τη μηχανή (μόνο καλωδίωση) Προέκταση καλωδίωσης 8 ακροδεκτών (4 σε κάθε πλευρά) ZW5-U20 Προέκταση της κυρίως καλωδίωσης των 17 καλωδίων, συμπεριλαμβάνει τα 3 καλώδια των λυχνιών του πίνακα PGM-FI, μήκος 7 πόδια (2,1 m), συνδέεται στο χειριστήριο Προέκταση καλωδίωσης 4 ακροδεκτών (2 σε κάθε πλευρά) ZW9-900 Προέκταση της κυρίως καλωδίωσης των 8 καλωδίων, μήκος 7 πόδια (2,1 m), συνδέεται στη μηχανή Εφαρμογή BF8, BF10 [ C ] 6.a

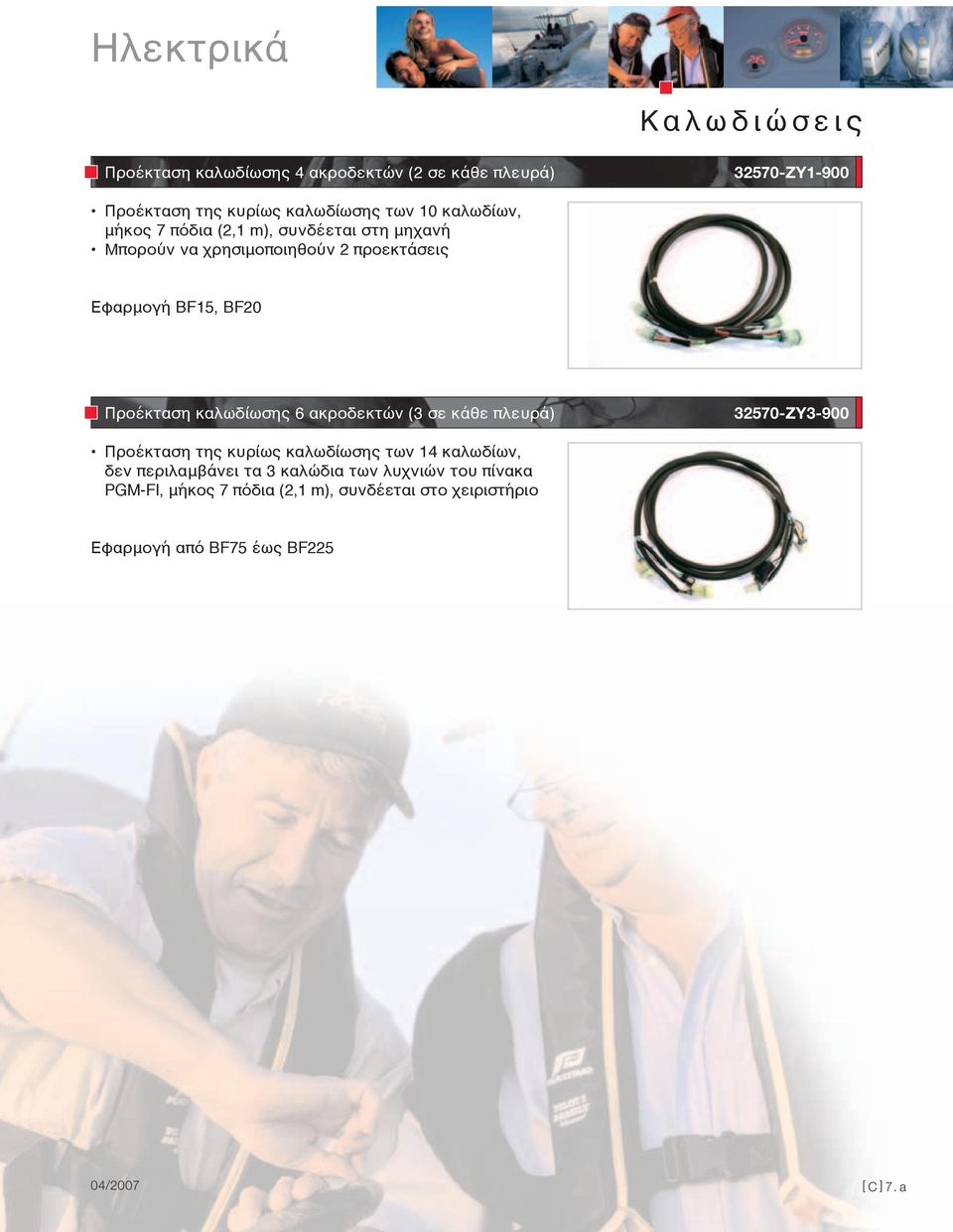

7 Καλωδιώσεις Προέκταση καλωδίωσης 4 ακροδεκτών (2 σε κάθε πλευρά) ZY1-900 Προέκταση της κυρίως καλωδίωσης των 10 καλωδίων, μήκος 7 πόδια (2,1 m), συνδέεται στη μηχανή Μπορούν να χρησιμοποιηθούν 2 προεκτάσεις Εφαρμογή BF15, BF20 Προέκταση καλωδίωσης 6 ακροδεκτών (3 σε κάθε πλευρά) ZY3-900 Προέκταση της κυρίως καλωδίωσης των 14 καλωδίων, δεν περιλαμβάνει τα 3 καλώδια των λυχνιών του πίνακα PGM-FI, μήκος 7 πόδια (2,1 m), συνδέεται στο χειριστήριο [ C ] 7.a

8 Μπαταρίες Μπαταρίες θαλάσσης Κλειστού τύπου (χωρίς καμμία απαίτηση συντήρησης), με θερμοπροστατευτικό κάλυμμα, χωρίς τάπες πλήρωσης, δεν ρυπαίνουν, έχουν ενσωματωμένο δείκτη φόρτισης Amp/h Kg Κωδικός BF BF BF BF BF BF BF BF BF BF BF BF BF BF BF BF BF BF BF BF SK4-000HE ST3-100HE ST3-000HE SN7-E SK4-100HE SN7-S SV2-000HE SM4-010HE ZW0-000HE (*) SP0-010HE SP0-020HE ZW5-000HE * Με πλαστική λαβή [ C ] 8.a

9 Μπαταρίες Αναφορά στον κατάλογο SK4 000HE Ah 44 RES CAP MIN 75 CCA EN - 18 C 420 CCA BCI - 18 C 400 CCA IEC - 18 C 250 CCA DIN - 18 C 210 Φορτίο δοκιμής (AMPS) 200 Βάρος (KG) Αναφορά στον κατάλογο SK4 100HE Ah 55 RES CAP MIN 90 CCA EN - 18 C 510 CCA BCI - 18 C 450 CCA IEC - 18 C 300 CCA DIN - 18 C 255 Φορτίο δοκιμής (AMPS) 220 Βάρος (KG) Αναφορά στον κατάλογο SM4 010HE Ah 65 RES CAP MIN 110 CCA EN - 18 C 480 CCA BCI - 18 C 525 CCA IEC - 18 C 280 CCA DIN - 18 C 250 Φορτίο δοκιμής (AMPS) 260 Βάρος (KG) Αναφορά στον κατάλογο SN7 E02 Ah 45 RES CAP MIN 75 CCA EN - 18 C 420 CCA BCI - 18 C 400 CCA IEC - 18 C 250 CCA DIN - 18 C 210 Φορτίο δοκιμής (AMPS) 200 Βάρος (KG) Αναφορά στον κατάλογο SN7 S02 Ah 55 RES CAP MIN 90 CCA EN - 18 C 450 CCA BCI - 18 C 400 CCA IEC - 18 C 275 CCA DIN - 18 C 255 Φορτίο δοκιμής (AMPS) 200 Βάρος (KG) Αναφορά στον κατάλογο SP0 010HE Ah 70 RES CAP MIN 125 CCA EN - 18 C 600 CCA BCI - 18 C 500 CCA IEC - 18 C 275 CCA DIN - 18 C 250 Φορτίο δοκιμής (AMPS) 250 Βάρος (KG) [ C ] 8.b

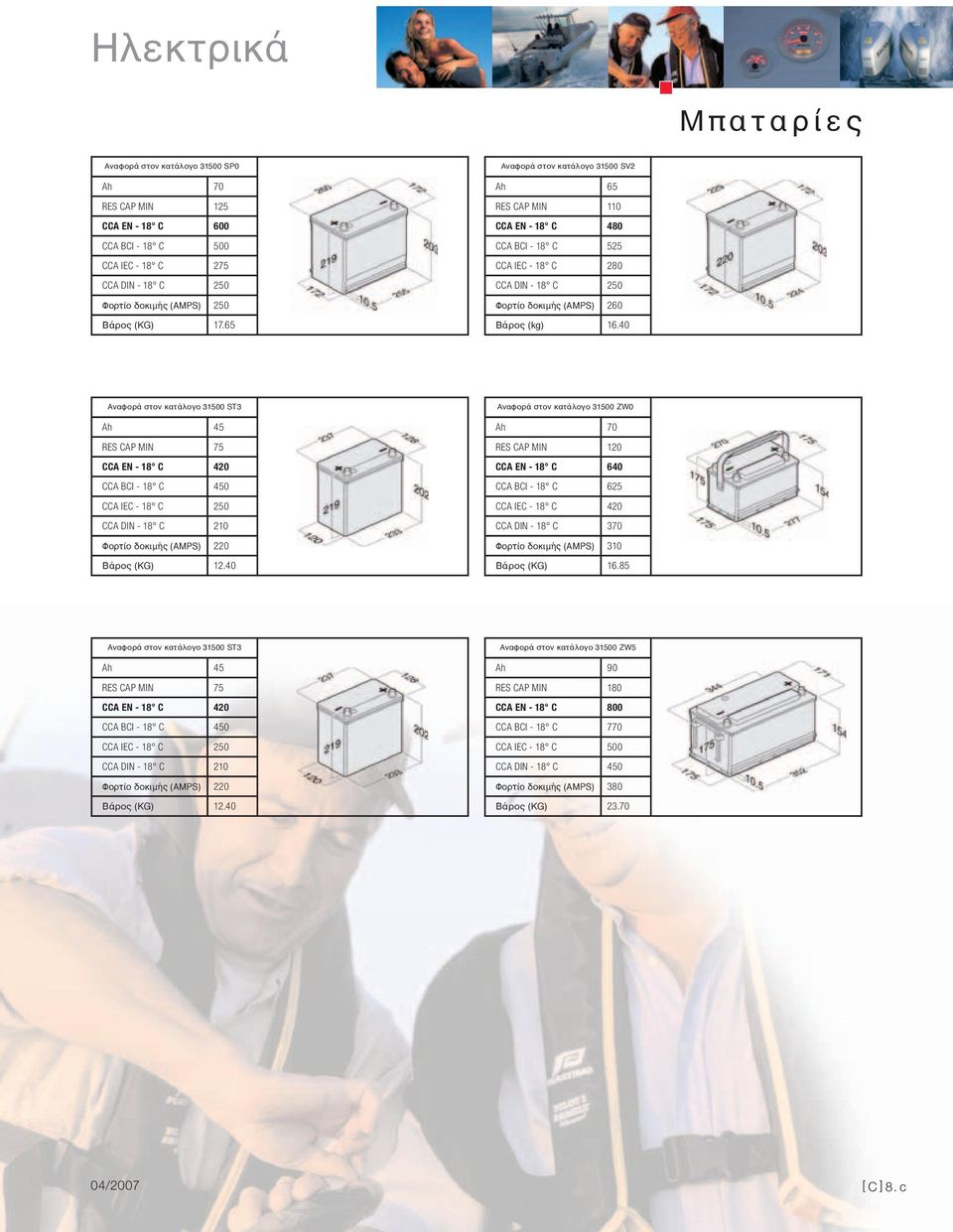

10 Μπαταρίες Αναφορά στον κατάλογο SP0 Ah 70 RES CAP MIN 125 CCA EN - 18 C 600 CCA BCI - 18 C 500 CCA IEC - 18 C 275 CCA DIN - 18 C 250 Φορτίο δοκιμής (AMPS) 250 Βάρος (KG) Αναφορά στον κατάλογο SV2 Ah 65 RES CAP MIN 110 CCA EN - 18 C 480 CCA BCI - 18 C 525 CCA IEC - 18 C 280 CCA DIN - 18 C 250 Φορτίο δοκιμής (AMPS) 260 Βάρος (kg) Αναφορά στον κατάλογο ST3 Ah 45 RES CAP MIN 75 CCA EN - 18 C 420 CCA BCI - 18 C 450 CCA IEC - 18 C 250 CCA DIN - 18 C 210 Φορτίο δοκιμής (AMPS) 220 Βάρος (KG) Αναφορά στον κατάλογο ZW0 Ah 70 RES CAP MIN 120 CCA EN - 18 C 640 CCA BCI - 18 C 625 CCA IEC - 18 C 420 CCA DIN - 18 C 370 Φορτίο δοκιμής (AMPS) 310 Βάρος (KG) Αναφορά στον κατάλογο ST3 Ah 45 RES CAP MIN 75 CCA EN - 18 C 420 CCA BCI - 18 C 450 CCA IEC - 18 C 250 CCA DIN - 18 C 210 Φορτίο δοκιμής (AMPS) 220 Βάρος (KG) Αναφορά στον κατάλογο ZW5 Ah 90 RES CAP MIN 180 CCA EN - 18 C 800 CCA BCI - 18 C 770 CCA IEC - 18 C 500 CCA DIN - 18 C 450 Φορτίο δοκιμής (AMPS) 380 Βάρος (KG) [ C ] 8.c
