Ηλεκτρικά βοηθητικά στοιχεία για ic60 και iid

Transcript

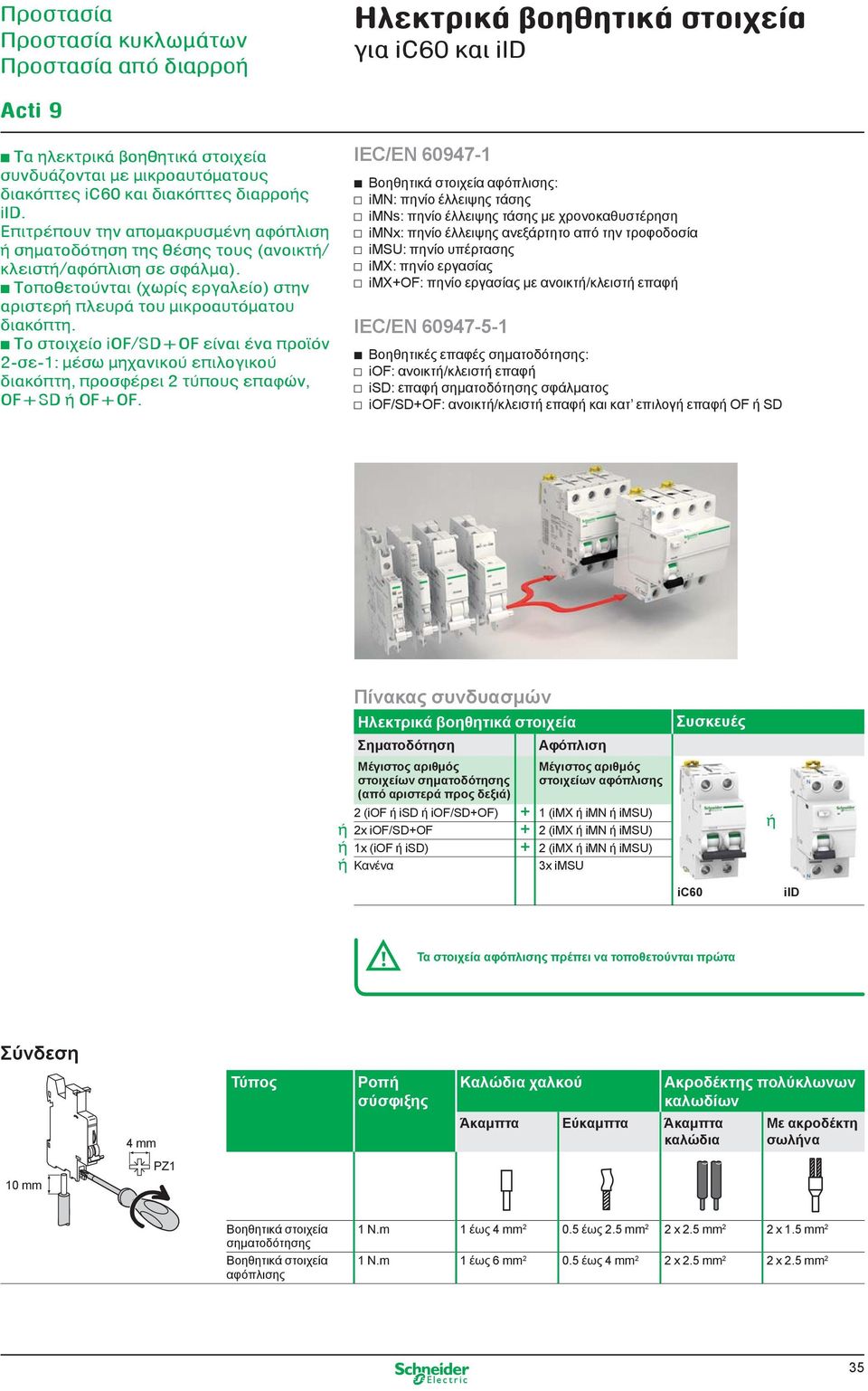

1 b Τα ηλεκτρικά βοηθητικά στοιχεία συνδυάζονται με μικροαυτόματους διακόπτες ic60 και διακόπτες διαρροής iid. Επιτρέπουν την απομακρυσμένη αφόπλιση ή σηματοδότηση της θέσης τους (ανοικτή/ κλειστή/αφόπλιση σε σφάλμα). b Τοποθετούνται (χωρίς εργαλείο) στην αριστερή πλευρά του μικροαυτόματου διακόπτη. b Το στοιχείο iof/sd+of είναι ένα προϊόν 2-σε-1: μέσω μηχανικού επιλογικού διακόπτη, προσφέρει 2 τύπους επαφών, OF+SD ή OF+OF. IEC/EN b Βοηθητικά στοιχεία αφόπλισης: v iμν: πηνίο έλλειψης τάσης v imns: πηνίο έλλειψης τάσης με χρονοκαθυστέρηση v imnx: πηνίο έλλειψης ανεξάρτητο από την τροφοδοσία v imsu: πηνίο υπέρτασης v iμχ: πηνίο εργασίας v iμχ+of: πηνίο εργασίας με ανοικτή/κλειστή επαφή IEC/EN b Βοηθητικές επαφές σηματοδότησης: v iof: ανοικτή/κλειστή επαφή v isd: επαφή σηματοδότησης σφάλματος v iof/sd+of: ανοικτή/κλειστή επαφή και κατ επιλογή επαφή OF ή SD Πίνακας συνδυασμών Σηματοδότηση Μέγιστος αριθμός στοιχείων σηματοδότησης (από αριστερά προς δεξιά) Αφόπλιση Μέγιστος αριθμός στοιχείων αφόπλισης 2 (iof ή isd ή iof/sd+of) + 1 (imx ή imn ή imsu) ή 2x iof/sd+of + 2 (imx ή imn ή imsu) ή 1x (iof ή isd) + 2 (imx ή imn ή imsu) ή Κανένα 3x imsu Συσκευές ή ic60 iid Τα στοιχεία αφόπλισης πρέπει να τοποθετούνται πρώτα Σύνδεση 4 mm Τύπος Ροπή σύσφιξης Καλώδια χαλκού Άκαμπτα Εύκαμπτα Άκαμπτα καλώδια Ακροδέκτης πολύκλωνων καλωδίων Με ακροδέκτη σωλήνα PZ1 10 mm Βοηθητικά στοιχεία σηματοδότησης Βοηθητικά στοιχεία αφόπλισης 1 N.m 1 έως 4 mm έως 2.5 mm 2 2 x 2.5 mm 2 2 x 1.5 mm 2 1 N.m 1 έως 6 mm έως 4 mm 2 2 x 2.5 mm 2 2 x 2.5 mm 2 35

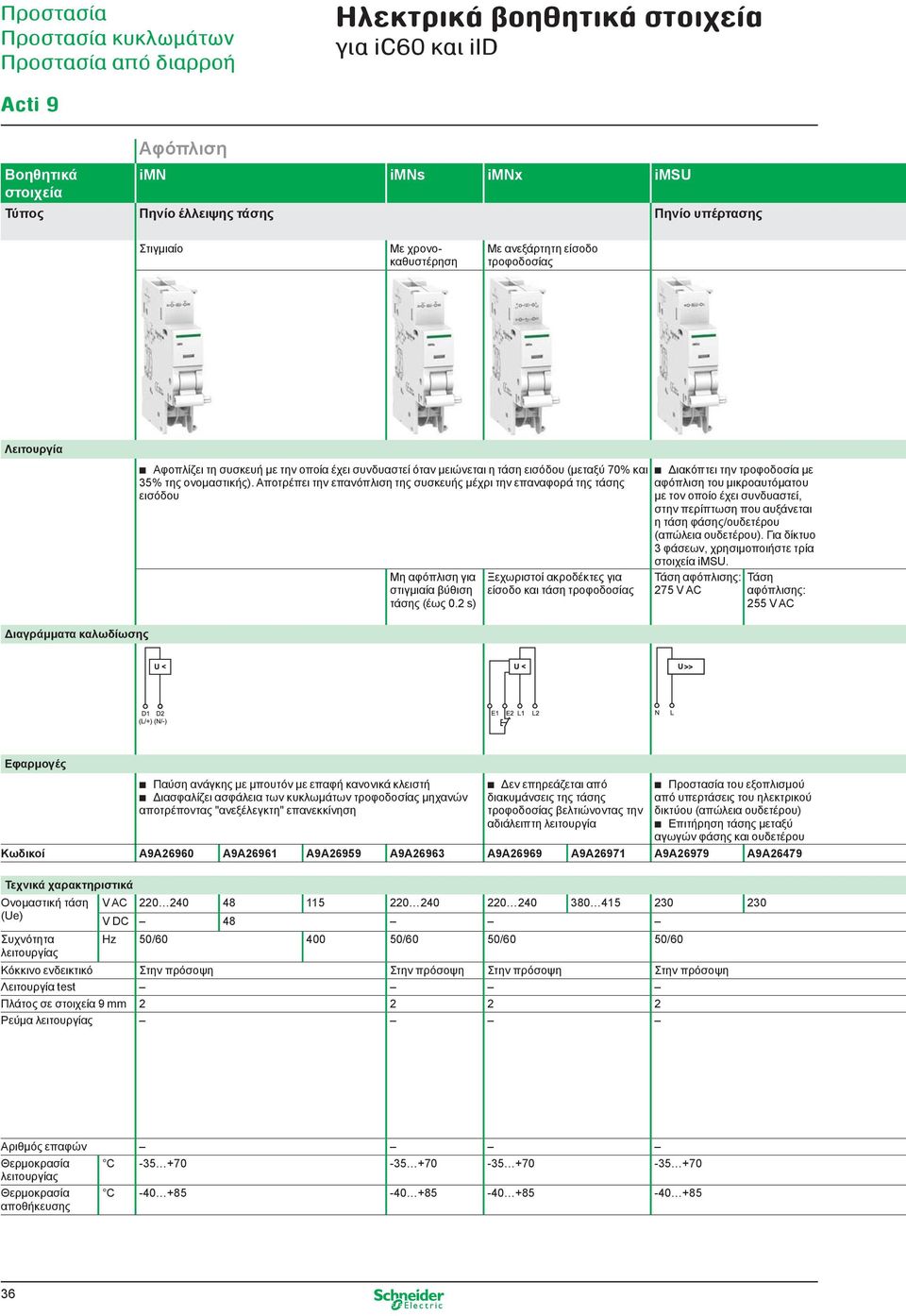

2 Βοηθητικά στοιχεία Αφόπλιση imn imns imnx imsu Τύπος Πηνίο έλλειψης τάσης Πηνίο υπέρτασης Στιγμιαίο Με χρονοκαθυστέρηση Με ανεξάρτητη είσοδο τροφοδοσίας b Αφοπλίζει τη συσκευή με την οποία έχει συνδυαστεί όταν μειώνεται η τάση εισόδου (μεταξύ 70% και 35% της ονομαστικής). Αποτρέπει την επανόπλιση της συσκευής μέχρι την επαναφορά της τάσης εισόδου Μη αφόπλιση για στιγμιαία βύθιση τάσης (έως 0.2 s) Ξεχωριστοί ακροδέκτες για είσοδο και τάση τροφοδοσίας b Διακόπτει την τροφοδοσία με αφόπλιση του μικροαυτόματου με τον οποίο έχει συνδυαστεί, στην περίπτωση που αυξάνεται η τάση φάσης/ουδετέρου (απώλεια ουδετέρου). Για δίκτυο 3 φάσεων, χρησιμοποιήστε τρία στοιχεία imsu. Τάση αφόπλισης: 275 V AC Τάση αφόπλισης: 255 V AC Διαγράμματα καλωδίωσης Εφαρμογές b Παύση ανάγκης με μπουτόν με επαφή κανονικά κλειστή b Διασφαλίζει ασφάλεια των κυκλωμάτων τροφοδοσίας μηχανών αποτρέποντας "ανεξέλεγκτη" επανεκκίνηση b Δεν επηρεάζεται από διακυμάνσεις της τάσης τροφοδοσίας βελτιώνοντας την αδιάλειπτη λειτουργία b Προστασία του εξοπλισμού από υπερτάσεις του ηλεκτρικού δικτύου (απώλεια ουδετέρου) b Επιτήρηση τάσης μεταξύ αγωγών φάσης και ουδετέρου Κωδικοί A9A26960 A9A26961 A9A26959 A9A26963 A9A26969 A9A26971 A9A26979 A9A26479 Τεχνικά χαρακτηριστικά Ονομαστική τάση V AC (Ue) V DC 48 Συχνότητα Hz 50/ /60 50/60 50/60 λειτουργίας Κόκκινο ενδεικτικό Στην πρόσοψη Στην πρόσοψη Στην πρόσοψη Στην πρόσοψη test Πλάτος σε στοιχεία 9 mm Ρεύμα λειτουργίας Αριθμός επαφών Θερμοκρασία C λειτουργίας Θερμοκρασία αποθήκευσης C

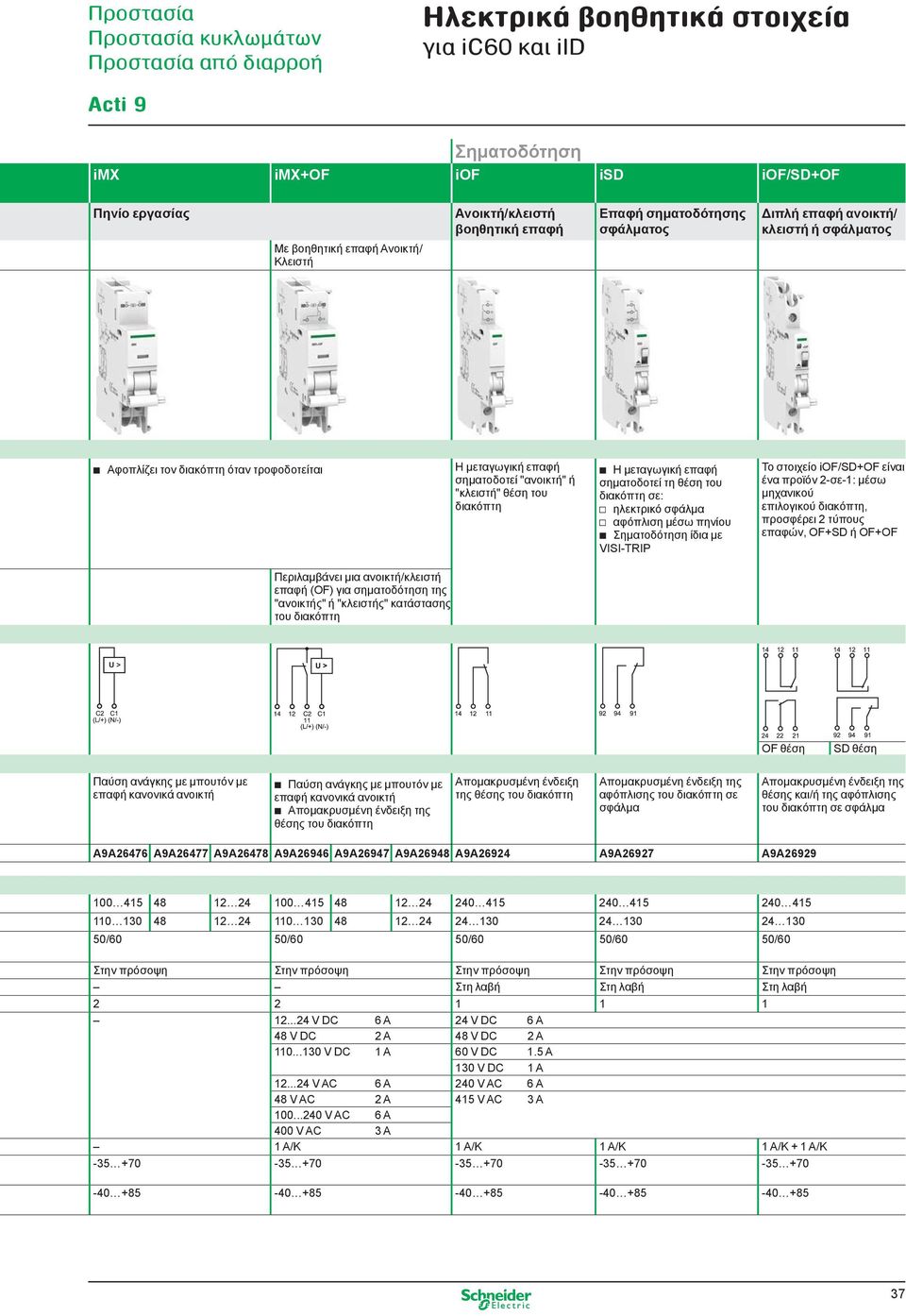

3 Σηματοδότηση imx imx+of iof isd iof/sd+of Πηνίο εργασίας Με βοηθητική επαφή Ανοικτή/ Κλειστή Ανοικτή/κλειστή βοηθητική επαφή Επαφή σηματοδότησης σφάλματος Διπλή επαφή ανοικτή/ κλειστή ή σφάλματος b Αφοπλίζει τον διακόπτη όταν τροφοδοτείται Η μεταγωγική επαφή σηματοδοτεί "ανοικτή" ή "κλειστή" θέση του διακόπτη b Η μεταγωγική επαφή σηματοδοτεί τη θέση του διακόπτη σε: v ηλεκτρικό σφάλμα v αφόπλιση μέσω πηνίου b Σηματοδότηση ίδια με VISI-TRIP Το στοιχείο iof/sd+of είναι ένα προϊόν 2-σε-1: μέσω μηχανικού επιλογικού διακόπτη, προσφέρει 2 τύπους επαφών, OF+SD ή OF+OF Περιλαμβάνει μια ανοικτή/κλειστή επαφή (OF) για σηματοδότηση της "ανοικτής" ή "κλειστής" κατάστασης του διακόπτη U > OF θέση SD θέση Παύση ανάγκης με μπουτόν με επαφή κανονικά ανοικτή b Παύση ανάγκης με μπουτόν με επαφή κανονικά ανοικτή b Απομακρυσμένη ένδειξη της θέσης του διακόπτη Απομακρυσμένη ένδειξη της θέσης του διακόπτη Απομακρυσμένη ένδειξη της αφόπλισης του διακόπτη σε σφάλμα Απομακρυσμένη ένδειξη της θέσης και/ή της αφόπλισης του διακόπτη σε σφάλμα A9A26476 A9A26477 A9A26478 A9A26946 A9A26947 A9A26948 A9A26924 A9A26927 A9A /60 50/60 50/60 50/60 50/60 Στην πρόσοψη Στην πρόσοψη Στην πρόσοψη Στην πρόσοψη Στην πρόσοψη Στη λαβή Στη λαβή Στη λαβή V DC 6 A 24 V DC 6 A 48 V DC 2 A 48 V DC 2 A V DC 1 A 60 V DC 1.5 A 130 V DC 1 A V AC 6 A 240 V AC 6 A 48 V AC 2 A 415 V AC 3 A V AC 6 A 400 V AC 3 A 1 Α/Κ 1 Α/Κ 1 Α/Κ 1 Α/Κ + 1 Α/Κ

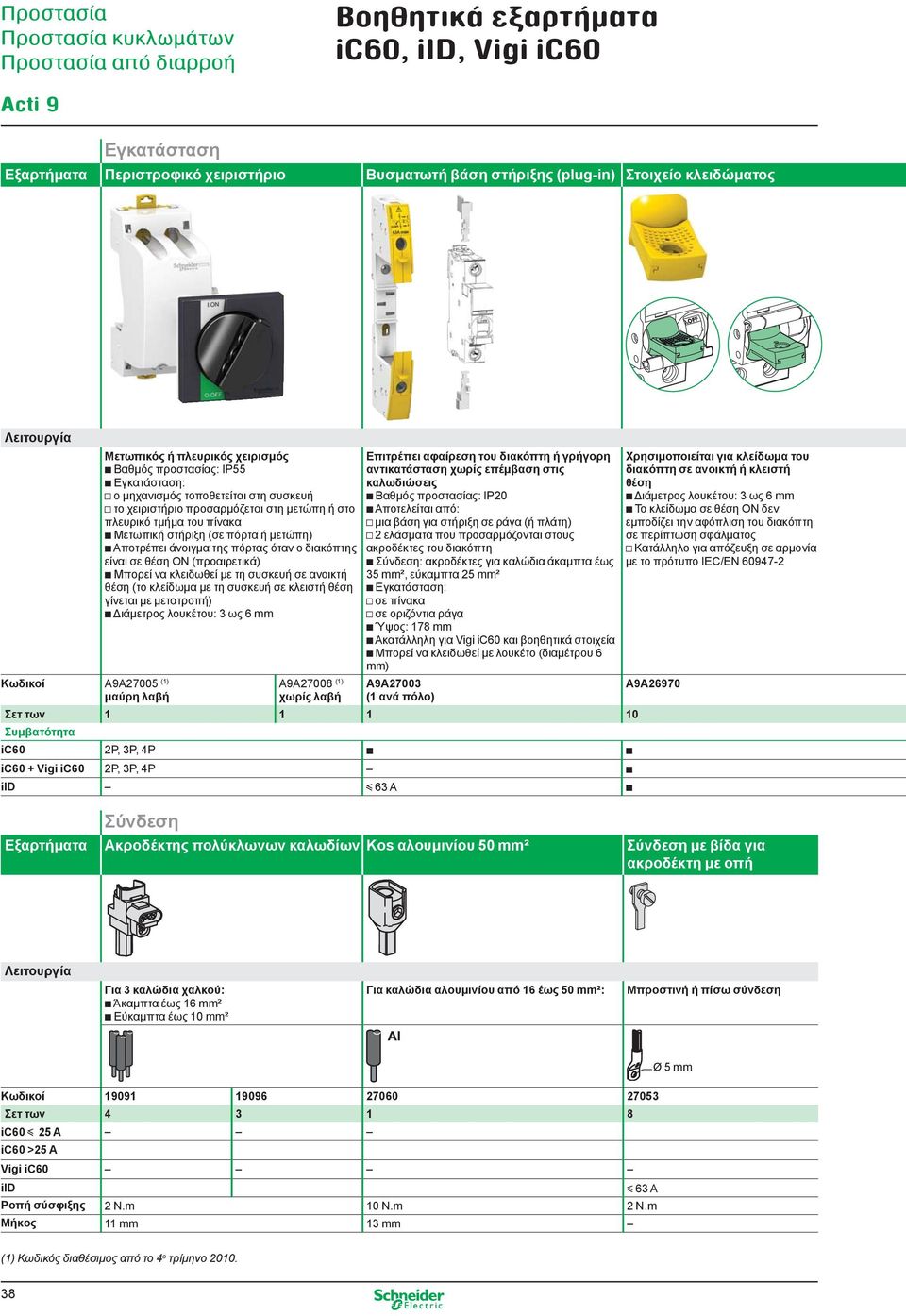

4 Βοηθητικά εξαρτήματα ic60, iid, Vigi ic60 Εγκατάσταση Εξαρτήματα Περιστροφικό χειριστήριο Βυσματωτή βάση στήριξης (plug-in) Στοιχείο κλειδώματος Κωδικοί A9A27005 (1) μαύρη λαβή Μετωπικός ή πλευρικός χειρισμός b Βαθμός προστασίας: IP55 b Εγκατάσταση: v ο μηχανισμός τοποθετείται στη συσκευή v το χειριστήριο προσαρμόζεται στη μετώπη ή στο πλευρικό τμήμα του πίνακα b Μετωπική στήριξη (σε πόρτα ή μετώπη) b Αποτρέπει άνοιγμα της πόρτας όταν ο διακόπτης είναι σε θέση ON (προαιρετικά) b Μπορεί να κλειδωθεί με τη συσκευή σε ανοικτή θέση (το κλείδωμα με τη συσκευή σε κλειστή θέση γίνεται με μετατροπή) b Διάμετρος λουκέτου: 3 ως 6 mm A9A27008 (1) χωρίς λαβή Επιτρέπει αφαίρεση του διακόπτη ή γρήγορη αντικατάσταση χωρίς επέμβαση στις καλωδιώσεις b Βαθμός προστασίας: IP20 b Αποτελείται από: v μια βάση για στήριξη σε ράγα (ή πλάτη) v 2 ελάσματα που προσαρμόζονται στους ακροδέκτες του διακόπτη b Σύνδεση: ακροδέκτες για καλώδια άκαμπτα έως 35 mm², εύκαμπτα 25 mm² b Εγκατάσταση: v σε πίνακα v σε οριζόντια ράγα b Ύψος: 178 mm b Ακατάλληλη για Vigi ic60 και βοηθητικά στοιχεία b Μπορεί να κλειδωθεί με λουκέτο (διαμέτρου 6 mm) A9A27003 (1 ανά πόλο) Σετ των Συμβατότητα ic60 2P, 3P, 4P b b ic60 + Vigi ic60 2P, 3P, 4P b iid y 63 A b Σύνδεση Χρησιμοποιείται για κλείδωμα του διακόπτη σε ανοικτή ή κλειστή θέση b Διάμετρος λουκέτου: 3 ως 6 mm b Το κλείδωμα σε θέση ΟΝ δεν εμποδίζει την αφόπλιση του διακόπτη σε περίπτωση σφάλματος v Κατάλληλο για απόζευξη σε αρμονία με το πρότυπο IEC/EN A9A26970 Εξαρτήματα Ακροδέκτης πολύκλωνων καλωδίων Kos αλουμινίου 50 mm² Σύνδεση με βίδα για ακροδέκτη με οπή Για 3 καλώδια χαλκού: b Άκαμπτα έως 16 mm² b Εύκαμπτα έως 10 mm² Για καλώδια αλουμινίου από 16 έως 50 mm²: Μπροστινή ή πίσω σύνδεση 5 mm Κωδικοί Σετ των ic60 y 25 A ic60 >25 A Vigi ic60 iid y 63 A Ροπή σύσφιξης 2 N.m 10 N.m 2 N.m Μήκος 11 mm 13 mm (1) Κωδικός διαθέσιμος από το 4 ο τρίμηνο

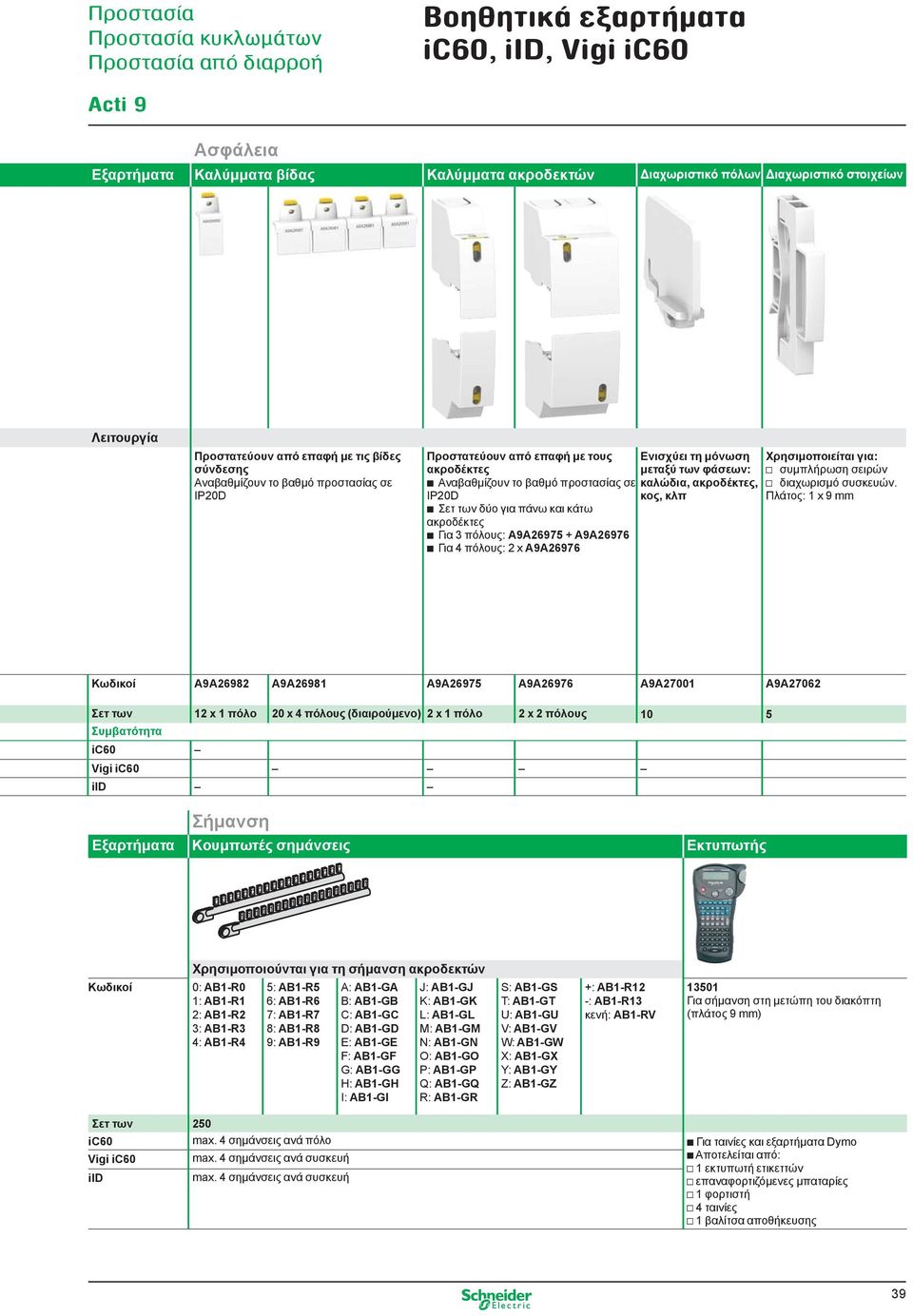

5 Βοηθητικά εξαρτήματα ic60, iid, Vigi ic60 Ασφάλεια Εξαρτήματα Καλύμματα βίδας Καλύμματα ακροδεκτών Διαχωριστικό πόλων Διαχωριστικό στοιχείων Προστατεύουν από επαφή με τις βίδες σύνδεσης Αναβαθμίζουν το βαθμό προστασίας σε IP20D Προστατεύουν από επαφή με τους ακροδέκτες b Αναβαθμίζουν το βαθμό προστασίας σε IP20D b Σετ των δύο για πάνω και κάτω ακροδέκτες b Για 3 πόλους: A9A A9A26976 b Για 4 πόλους: 2 x A9A26976 Ενισχύει τη μόνωση μεταξύ των φάσεων: καλώδια, ακροδέκτες, κος, κλπ Χρησιμοποιείται για: v συμπλήρωση σειρών v διαχωρισμό συσκευών. Πλάτος: 1 x 9 mm Κωδικοί A9A26982 A9A26981 A9A26975 A9A26976 A9A27001 A9A27062 Σετ των 12 x 1 πόλο 20 x 4 πόλους (διαιρούμενο) 2 x 1 πόλο 2 x 2 πόλους 10 5 Συμβατότητα ic60 Vigi ic60 iid Σήμανση Εξαρτήματα Κουμπωτές σημάνσεις Εκτυπωτής Κωδικοί Χρησιμοποιούνται για τη σήμανση ακροδεκτών 0: AB1-R0 1: AB1-R1 2: AB1-R2 3: AB1-R3 4: AB1-R4 5: AB1-R5 6: AB1-R6 7: AB1-R7 8: AB1-R8 9: AB1-R9 A: AB1-GA B: AB1-GB C: AB1-GC D: AB1-GD E: AB1-GE F: AB1-GF G: AB1-GG H: AB1-GH I: AB1-GI J: AB1-GJ K: AB1-GK L: AB1-GL M: AB1-GM N: AB1-GN O: AB1-GO P: AB1-GP Q: AB1-GQ R: AB1-GR S: AB1-GS T: AB1-GT U: AB1-GU V: AB1-GV W: AB1-GW X: AB1-GX Y: AB1-GY Z: AB1-GZ +: AB1-R12 -: AB1-R13 κενή: AB1-RV Για σήμανση στη μετώπη του διακόπτη (πλάτος 9 mm) Σετ των 250 ic60 max. 4 σημάνσεις ανά πόλο b Για ταινίες και εξαρτήματα Dymo Vigi ic60 max. 4 σημάνσεις ανά συσκευή b Αποτελείται από: v 1 εκτυπωτή ετικεττών iid max. 4 σημάνσεις ανά συσκευή v επαναφορτιζόμενες μπαταρίες v 1 φορτιστή v 4 ταινίες v 1 βαλίτσα αποθήκευσης 39
