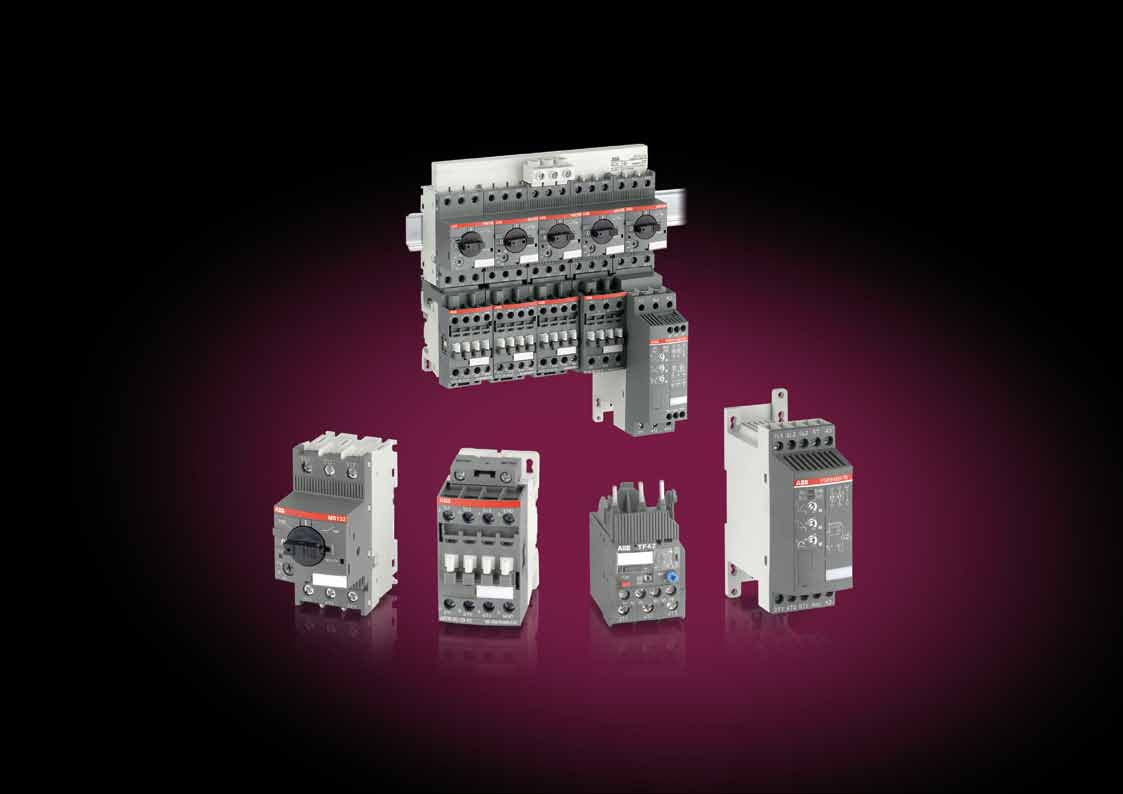

1 Συνοπτικός τιμοκατάλογος Βιομηχανικό υλικό χαμηλής τάσης Νέοι τηλεχειριζόμενοι διακόπτες αέρος AF Tάσεις πηνίου: V AC / DC V AC / DC V AC / V DC

2 2 Νέοι τηλεχειριζόμενοι διακόπτες αέρος AF ABB Συνοπτικός τιμοκατάλογος

3 Περιεχόμενα Πανόραμα 4 Nέοι τηλεχειριζόμενοι διακόπτες αέρος (επαφείς) 6 Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος 6 Τετραπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος 7 Βοηθητικοί τηλεχειριζόμενοι διακόπτες αέρος 7 Εξαρτήματα 8 Nέοι τηλεχειριζόμενοι διακόπτες αέρος (επαφείς) 10 Εξαρτήματα 10 Nέοι ηλεκτρονόμοι 11 Θερμικοί ηλεκτρονόμοι, TF 11 Hλεκτρονικοί ηλεκτρονόμοι, EF 11 ABB Συνοπτικός τιμοκατάλογος Νέοι τηλεχειριζόμενοι διακόπτες αέρος AF 3

4 Πανόραμα 3-P Τηλεχειριζόμενοι Διακόπτες Αέρος AC / DC τάση ελέγχου AF09 AF12 AF16 AF26 AF30 AF38 AF AF AF AF AF AF AF AF AF Εκκίνηση 3-φασικού κινητήρα Ονομαστική ισχύς 400 V 4 kw 5,5 kw 7,5 kw 11 kw 15 kw 18,5 kw 3 M 3 IEC AC-3 Ονομαστικό ρεύμα Προστασία 3-φασικών κινητήρων θ 60 C 400 V 9 A 12 A 18 A 26 A 32 A 38 A θ 60 C 415 V 9 A 12 A 18 A 26 A 32 A 38 A θ 60 C 690 V 7 A 9 A 10.5 A 17 A 21 A 24 A Θερμικοί ηλεκτρονόμοι TF42... περιοχή ρύθμισης σε A 0,10...0,13 0,23...0,31 0,55...0,74 1,30...1,70 3,10...4,20 7, ,0 16,0...20,0 29,0...35,0 0,13...0,17 0,31...0,41 0,74...1,00 1,70...2,30 4,20...5,70 10,0...13,0 20,0...24,0 35,0...38,0 0,17...0,23 0,41...0,55 1,00...1,30 2,30...3,10 5,70...7,60 13,0...16,0 24,0...29,0 Ηλεκτρονικοί ηλεκτρονόμοι EF19... περιοχή ρύθμισης σε A EF45... περιοχή ρύθμισης σε A 0,10...0,32 0,30...1,00 0,80...2,70 1,90...6,30 5, ,9 9, ,0 15,0...45,0 Χειρισμός ωμικών φορτίων 3 R IEC AC-1 Ονομαστικό ρεύμα λειτουργίας θ 40 C 690 V 25 A 28 A 30 A 45 A 50 A 50 A θ 60 C 690 V 25 A 28 A 30 A 40 A 42 A 42 A θ 70 C 690 V 22 A 24 A 26 A 32 A 37 A 37 A με διατομή αγωγού 4 mm 2 6 mm 2 6 mm 2 10 mm 2 10 mm 2 10 mm 2 Εξαρτήματα Μπλοκ Εμπρόσθιας τοποθέτησης Πλαϊνής τοποθέτησης 1-πολική CA4-10 ή CA πολική CAT4-11 (με ακροδέκτες όπλισης πηνίου) 2-πολική CAL4-11 Μανδαλώσεις Μηχανική / ηλεκτρική Μηχανική VEM4 περιλαμβάνει τη μηχανική μανδάλωση VM4 με 2 συνδέσμους συγκράτησης και ένα μπλοκ ηλεκτρικής μανδάλωσης VE4 που συνδέει τα A2 - A2 VM4 περιλαμβάνει 2 συνδέσμους συγκράτησης Εκκινητές ανάστροφης εκκίνησης BER16-4 BER38-4 Σετ σύνδεσης Εκκινητές αστέρατριγώνου BEY16-4 BEY Νέοι τηλεχειριζόμενοι διακόπτες αέρος AF ABB Συνοπτικός τιμοκατάλογος

5 4-P Τηλεχειριζόμενοι Διακόπτες Αέρος AC / DC τάση ελέγχου AF09 AF16 AF26 AF38 AF AF AF AF AF AF AF AF Χειρισμός ωμικών φορτίων 3 R IEC AC-1 Ονομαστικό ρεύμα λειτουργίας θ 40 C 690 V 25 A 30 A 45 A 55 A θ 60 C 690 V 25 A 30 A 40 A 45 A θ 70 C 690 V 22 A 26 A 32 A 37 A με διατομή αγωγού 4 mm 2 6 mm 2 10 mm 2 16 mm 2 Εξαρτήματα Μπλοκ Εμπρόσθιας τοποθέτησης Πλαϊνής τοποθέτησης 1-πολική CA4-10 ή CA πολική CAT4-11 (με ακροδέκτες όπλισης πηνίου) 2-πολική CAL4-11 Μανδαλώσεις Μηχανική / ηλεκτρική Μηχανική VEM4 περιλαμβάνει τη μηχανική μανδάλωση VM4 με 2 συνδέσμους συγκράτησης και ένα μπλοκ ηλεκτρικής μανδάλωσης VE4 που συνδέει τα A2 - A2 VM4 περιλαμβάνει 2 συνδέσμους συγκράτησης Βοηθητικοί Τηλεχειριζόμενοι Διακόπτες Αέρος AC / DC τάση ελέγχου NF22E NF31E NF40E Έλεγχος κυκλωμάτων ελέγχου 2NO + 2NC 3NO + 1NC 4NO IEC Ονομαστικό ρεύμα λειτουργίας AC V 4 A 400 V 3 A 690 V 2 A DC V 6 A / 144 W 400 V 0,15 A / 60 W Εξαρτήματα Μπλοκ Εμπρόσθιας τοποθέτησης Πλαϊνής τοποθέτησης 1-πολική CA4-10 ή CA πολική CAL4 ABB Συνοπτικός τιμοκατάλογος Νέοι τηλεχειριζόμενοι διακόπτες αέρος AF 5

6 Nέοι τηλεχειριζόμενοι διακόπτες αέρος (επαφείς) Οι τηλεχειριζόμενοι διακόπτες αέρος AF, έχουν προσαρμοσμένο στο πηνίο τους ένα ηλεκτρονικό interface που τους επιτρέπει να δέχονται ένα ευρύ φάσμα τάσεων ελέγχου. Έτσι ο ίδιος τηλεχειριζόμενος διακόπτης μπορεί να δεχτεί διαφορετικές τάσεις ελέγχου (πχ V, 50 / 60 Hz / DC) χωρίς να απαιτείται αντικατάσταση του πηνίου του. Ως αποτέλεσμα 4 μόνο πηνία καλύπτουν τάσεις V, 50 / 60 Ηz ή V DC*. Διαθέτουν ενσωματωμένη προστασία απαγωγής υπερτάσεων ενώ μπορούν να διαχειριστούν μεγάλες διακυμάνσεις τάσης. Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος Οι τριπολικοί τηλεχειριζόμενοι διακόπτες AF διαθέτουν ενσωματωμένη επαφή τύπου καθρέπτη σύμφωνα με τo πρότυπο IEC , Annex L 2.1. Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος, ΑF-Κύκλωμα ελέγχου AC / DC Χρησιμοποιούνται για τον έλεγχο κυκλωμάτων ισχύος έως 690 V AC και 220 V DC. Ειδικότερα χρησιμοποιούνται για τον έλεγχο 3-φασικών κινητήρων καθώς και μηεπαγωγικών ή ελαφρώς επαγωγικών φορτίων. Τύπος Κωδικός Περιγραφή / Τεχνικά χαρακτηριστικά Ευρώ AF XX: V AC / V DC XX: V AC / DC XX: V AC / DC Ισχύς (kw) Ένταση (Α) Βοηθ. επαφές AC3, V AC3, 400 V AC1, θ<40 C NO NC AF ΧΧ ,03 AF ΧΧ ,03 AF ΧΧ , ,05 AF ΧΧ , ,05 AF ΧΧ , ,29 AF ΧΧ , ,29 AF ΧΧ ,83 AF ΧΧ ,79 AF ΧΧ , ,17 Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος με πηνίο χαμηλής κατανάλωσης, ΑFxxΖ-Κύκλωμα ελέγχου AC / DC Το γράμμα Ζ στο τύπο φανερώνει ότι είναι εφοδιασμένοι με πηνίο που επιτρέπει τον απευθείας έλεγχο από τις εξόδους των PLC (24 V DC 500 ma) και παρουσιάζει πολύ χαμηλή κατανάλωση. Μπορούν να διαχειριστούν μικρές διακυμάνσεις ή διακοπές τάσης. Τύπος Κωδικός Περιγραφή / Τεχνικά χαρακτηριστικά Ευρώ AF * Για τηλεχειριζόμενους διακόπτες AF με τάσεις ελέγχου πηνίου V AC / DC επικοινωνήστε μαζί μας. XX: V AC / V DC Ισχύς (kw) Ένταση (Α) Βοηθ. επαφές AC3, V AC3, 400 V AC1, θ<40 C NO NC AF09Z ΧΧ ,01 AF09Z ΧΧ ,01 AF12Z ΧΧ , ,60 AF12Z ΧΧ , ,60 AF16Z ΧΧ , ,40 AF16Z ΧΧ , ,40 AF26Z ΧΧ ,90 AF30Z ΧΧ ,45 AF38Z ΧΧ , ,40 6 Νέοι τηλεχειριζόμενοι διακόπτες αέρος AF ABB Συνοπτικός τιμοκατάλογος

7 Nέοι τηλεχειριζόμενοι διακόπτες αέρος (επαφείς) Τετραπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος Χρησιμοποιούνται για τον έλεγχο κυκλωμάτων ισχύος έως 690 V AC και 440 V DC. Ειδικότερα χρησιμοποιούνται για τον έλεγχο μη-επαγωγικών ή ελαφρώς επαγωγικών φορτίων. Τετραπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος, AF με 4NO κύριες επαφές Κύκλωμα ελέγχου AC / DC. Τύπος Κωδικός Κωδικός Περιγραφή / Τεχνικά χαρακτηριστικά Ευρώ XX: V AC / XX: V Ένταση (A) Βοηθητικές επαφές V DC AC / DC AC1, θ<40 C NO NC AF XX ,50 AF XX ,00 AF XX ,00 AF XX ,00 Τετραπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος, AF με 2NO + 2NC κύριες επαφές Κύκλωμα ελέγχου AC / DC. Τύπος Κωδικός Κωδικός Περιγραφή / Τεχνικά χαρακτηριστικά Ευρώ XX: V AC / XX: V Ένταση (A) Βοηθητικές επαφές V DC AC / DC AC1, θ<40 C NO NC AF XX ,50 AF XX ,90 AF XX ,90 AF XX ,00 Βοηθητικοί τηλεχειριζόμενοι διακόπτες αέρος Βοηθητικοί τηλεχειριζόμενοι διακόπτες αέρος, NF Χρησιμοποιούνται για την διακοπή κυκλωμάτων και κυκλωμάτων ελέγχου. Διαθέτουν ενσωματωμένη προστασία απαγωγής υπερτάσεων. Τύπος Κωδικός* Περιγραφή / Τεχνικά χαρακτηριστικά Ευρώ NF22E XX: V Ένταση (Α) Βοηθ. επαφές AC / DC AC15, 240 V NO NC NF22E-ΧΧ ,99 NF31E-ΧΧ ,99 NF40E-ΧΧ ,99 (*) Ο κωδικός ισχύει μόνο για τις τάσεις πηνίων V, 50 / 60 Hz και V DC. Για άλλες τάσεις πηνίων επικοινωνήστε μαζί μας. ABB Συνοπτικός τιμοκατάλογος Νέοι τηλεχειριζόμενοι διακόπτες αέρος AF 7

8 για Τριπολικούς Τηλεχειριζόμενους Διακόπτες Αέρος VEM4 σετ μηχανικής και ηλεκτρικής μανδάλωσης που περιλαμβάνει: -VM4 μονάδα μηχανικής μανδάλωσης που περιλαμβάνει 2 συνδέσμους συγκράτησης (BB4) -VE4 μπλοκ ηλεκτρικής μανδάλωσης που συνδέει τα A2 - A2 Τηλεχειριζόμενος Διακόπτης Αέρος AF Επαφέας AF (χωρίς αντιπαρασιτικά πηνία τοποθέτησης στο πάνω Σύνδεσμοι A2 ή στο κάτω μέρος του επαφέα) συγκράτησης Τηλεχειριζόμενος Διακόπτης Αέρος AF A2 CAT4-11 VM4 Εμπρόσθια βοηθητική επαφή και τερμ. πηνιου Μπλοκ 1 βοηθητικής CA4 Μπλοκ 4 CAL4-11 Μπλοκ 2 Μπλοκ 1 βοηθητικής Εξαρτήματα VE4 CAL4-11 Μπλοκ 2 Μπλοκ 1 TF42 Θερμικοί ηλεκτρονόμοι βοηθητικής EF.. Ηλεκτρονικοί ηλεκτρονόμοι TF42 Θερμικοί ηλεκτρονόμοι EF.. Ηλεκτρονικοί ηλεκτρονόμοι για Τετραπολικούς Τηλεχειριζόμενους Διακόπτες Αέρος VEM4 σετ μηχανικής και ηλεκτρικής μανδάλωσης που περιλαμβάνει: -VM4 μονάδα μηχανικής μανδάλωσης που περιλαμβάνει 2 συνδέσμους συγκράτησης (BB4) -VE4 μπλοκ ηλεκτρικής μανδάλωσης που συνδέει τα A2 - A2 Επαφέας AF Τηλεχειριζόμενος Διακόπτης Αέρος AF (χωρίς αντιπαρασιτικά πηνία τοποθέτησης στο πάνω ή στο κάτω μέρος του επαφέα) Σύνδεσμοι συγκράτησης Τηλεχειριζόμενος Διακόπτης Αέρος AF A2 A2 CAT4-11 VM4 Εμπρόσθια βοηθητική επαφή και τερμ. πηνιου CA4 Μπλοκ 4 Μπλοκ 1 CAL4-11 βοηθητικής Μπλοκ 2 Μπλοκ 1 βοηθητικής VE4 CAL4-11 Μπλοκ 2 Μπλοκ 1 βοηθητικής 8 Πανόραμα Νέοι τηλεχειριζόμενοι ABB Συνοπτικός διακόπτες κατάλογος αέρος AF ABB Συνοπτικός τιμοκατάλογος

9 για Βοηθητικούς Τηλεχειριζόμενους Διακόπτες Αέρος Βοηθητικός Τηλεχειριζόμενος Διακόπτης Αέρος NF CAL4-11 CA4 Μπλοκ 2 Μπλοκ 4 Μπλοκ 1 βοηθητικής Εξαρτήματα VEM4 σετ μηχανικής και ηλεκτρικής μανδάλωσης που περιλαμβάνει: -VM4 μονάδα μηχανικής μανδάλωσης που περιλαμβάνει 2 συνδέσμους συγκράτησης (BB4) -VE4 μπλοκ ηλεκτρικής μανδάλωσης που συνδέει τα A2 - A2 για Εκκινητές VEM4 σετ μηχανικής και ηλεκτρικής VEM4 μανδάλωσης σετ μηχανικής και ηλεκτρικής μανδάλωσης BER..-4 Σετ σύνδεσης για αναστροφή που περιλαμβάνει: -Γέφυρα για σύνδεση φάση-φάση -Γέφυρα για σύνδεση παράλληλα BEY..-4 Σετ σύνδεσης για αστέρα / τρίγωνο που περιλαμβάνει: -Γέφυρα για σύνδεση φάση-φάση -Γέφυρα για σύνδεση παράλληλα -Γέφυρα για σύνδεση σε αστέρα TF42 Θερμικοί ηλεκτρονόμοι TF42 Θερμικοί ηλεκτρονόμοι EF.. Ηλεκτρονικοί ηλεκτρονόμοι TF42 Θερμικοί ηλεκτρονόμοι EF.. Ηλεκτρονικοί ηλεκτρονόμοι EF.. Ηλεκτρονικοί ηλεκτρονόμοι ABB Συνοπτικός τιμοκατάλογος Νέοι ABB τηλεχειριζόμενοι Συνοπτικός κατάλογος διακόπτες Πανόραμα αέρος AF 9

10 Nέοι τηλεχειριζόμενοι διακόπτες αέρος (επαφείς) Εξαρτήματα Βοηθητικές επαφές Για τηλ. διακόπτη CA4-10 CAT4-11E CA NO. Εμπρόσθιας τοποθέτησης. CA NC. Εμπρόσθιας τοποθέτησης. AF09...AF38, NF 1 2,84 AF09...AF38, NF 1 2,84 CAT4-11M NO + 1NC. AF09...AF ,80 CAT4-11E Εμπρόσθιας τοποθέτησης με ακροδέκτες AF26...AF ,80 CAT4-11U πηνίου Α1 - Α2. AF09...AF ,80 CAL NO + 1NC πλαϊνές AF09...AF38, NF 2 9,86 VM4 Μηχανική μανδάλωση VEM4 = VE4 + VM4 Για τηλ. διακόπτη KM1 A2 01NC 01 NC KM2 A2 VM4* Μηχανική AF09...AF ,20 * Περιλαμβάνει 2 συνδέσμους συγκράτησης και τη μηχανική μανδάλωση. Μηχανική / ηλεκτρική μανδάλωση Για τηλ. διακόπτη VEM4** Μηχανική / ηλεκτρική με 1ΝΟ + 1ΝC επαφές. AF09...AF ,00 VEM4 ** Περιλαμβάνει τη μηχανική μανδάλωση VM4 με 2 συνδέσμους συγκράτησης και ένα μπλοκ ηλεκτρικής μανδάλωσης VE4 που συνδέει τα A2 - A2. Συνδέσμοι συγκράτησης Για τηλ. διακόπτη ΒΒ AF09...AF ,97 BB4 LDC4 BEA16-4 BX4 BER16-4 BX4-CA Επιπρόσθετη κλέμμα σύνδεσης πηνίου Για τηλ. διακόπτη LDC AF09...AF38, NF 10 1,96 Γέφυρες σύνδεσης Για τηλ. διακόπτη BEA Για σύνδεση με MS116- AF09...AF ,55 BEA AF26...AF ,90 BER Για ανάστροφη εκκίνηση AF09...AF ,50 BER AF26...AF ,50 BEY Για εκκίνηση αστέρα AF09...AF ,40 BEY τρίγωνο AF26...AF ,00 Προστατευτικά καλύμματα Προστατεύουν από τυχαία επαφή. BX Κατάλληλο για τηλεχειριζόμενους διακόπτες AF ,10 AF38 και NF, χωρίς εμπρόσθια εξαρτήματα. IP 21 BX4-CA Κατάλληλο για βοηθητικές επαφές CAT4 50 0,89 10 Νέοι τηλεχειριζόμενοι διακόπτες αέρος AF ABB Συνοπτικός τιμοκατάλογος

11 Nέοι ηλεκτρονόμοι Θερμικοί ηλεκτρονόμοι, TF TF42 Εφαρμογές -Προστασία από υπερφόρτιση -Κλάση απόζευξης 10 -Προστασία από απώλεια φάσης -Επίλογη αυτόματης / χειροκίνητης επαναφοράς Περιγραφή -Πλάτος 45 mm -Κατάλληλοι για τηλεχειριζόμενους διακόπτες AF09...AF38 -Ακροδέκτες προστατευμένοι από επαφή με το δάκτυλο ή το πίσω μέρος της παλάμης Τύπος Κωδικός Περιγραφή / Τεχνικά χαρακτηριστικά Ευρώ EF19 Περιοχή ρύθμισης (A) Για τηλ. διακόπτη TF ,10...0,13 AF09...AF38 30,90 TF ,13...0,17 AF09...AF38 30,90 TF ,17...0,23 AF09...AF38 30,90 TF ,23...0,31 AF09...AF38 30,90 TF ,31...0,41 AF09...AF38 30,90 TF ,41...0,55 AF09...AF38 30,90 TF ,55...0,74 AF09...AF38 30,60 TF ,74...1,00 AF09...AF38 30,60 TF ,00...1,30 AF09...AF38 30,60 TF ,30...1,70 AF09...AF38 30,60 TF ,70...2,30 AF09...AF38 30,60 TF ,30...3,10 AF09...AF38 30,60 TF ,10...4,20 AF09...AF38 30,60 TF ,20...5,70 AF09...AF38 30,60 TF ,70...7,60 AF09...AF38 30,60 TF , ,0 AF09...AF38 30,60 TF ,0...13,0 AF09...AF38 32,30 TF ,0...16,0 AF09...AF38 32,30 TF ,0...20,0 AF09...AF38 33,50 TF ,0...24,0 AF09...AF38 41,90 TF ,0...29,0 AF09...AF38 55,80 TF ,0...35,0 AF09...AF38 55,80 TF ,0...38,0 / 40,0 AF09...AF38 55,80 Hλεκτρονικοί ηλεκτρονόμοι, EF EF45 Εφαρμογές -Προστασία από υπερφόρτιση -Κλάση απόζευξης 10Ε, 20Ε, 30Ε -Προστασία από απώλεια φάσης -Επίλογη αυτόματης / χειροκίνητης επαναφοράς Περιγραφή -Πλάτος 45 mm -Κατάλληλοι για τηλεχειριζόμενους διακόπτες AF09...AF38 Τύπος Κωδικός Περιγραφή / Τεχνικά χαρακτηριστικά Ευρώ Περιοχή ρύθμισης (A) Κλάση Για τηλεχειρίζόμενο διακόπτη EF ,10...0,32 Επιλογή 10, 20, 30 AF09...AF26 79,40 EF ,30...1,00 Επιλογή 10, 20, 30 AF09...AF26 79,40 EF , Επιλογή 10, 20, 30 AF09...AF26 79,40 EF ,90...6,30 Επιλογή 10, 20, 30 AF09...AF26 88,00 EF , ,9 Επιλογή 10, 20, 30 AF09...AF26 88,00 EF , ,0 Επιλογή 10, 20, 30 AF26...AF38 130,00 EF ,0...45,0 Επιλογή 10, 20, 30 AF26...AF38 155,00 ABB Συνοπτικός τιμοκατάλογος Νέοι τηλεχειριζόμενοι διακόπτες αέρος AF 11
