1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΣΕΡΡΩΝ ΔΗΜΟΣ ΒΙΣΑΛΤΙΑΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ Αριθ. Μελέτης: 11/2015 ΕΡΓΟ : «ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΔΗΜΑΡΧΕΙΟΥ» ΧΡΗΜΑΤΟΔΟΤΗΣΗ : Σ.Α.Τ.Α ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,00 ΕΥΡΩ ΤΙΜΕΣ ΕΦΑΡΜΟΓΗΣ Α. ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 1. ΟΜΑΔΑ Α : ΦΟΡΤΟΕΚΦΟΡΤΩΣΕΙΣ-ΜΕΤΑΦΟΡΕΣ-ΧΩΜΑΤΟΥΡΓΙΚΕΣ ΕΡΓΑΣΙΕΣ Άρθρο 1 ο Α-2 Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες (Αναθεωρείται με το άρθρο ΟΔΟ-1123Α) Γενικές εκσκαφές, με την μεταφορά σε οποιαδήποτε απόσταση, εδαφών γαιωδών και ημιβραχωδών οποιασδήποτε συστάσεως, ανεξαρτήτως βάθους, πλάτους και κλίσεως πρανών, σε νέο έργο ή για επέκταση ή συμπλήρωση ή διαπλάτυνση υπάρχοντος, ανεξαρτήτως της θέσης εργασίας και των δυσχερειών που προκαλεί (κοντά ή μακριά, χαμηλά ή υψηλά σχετικά με το υπάρχον έργο), για οποιοδήποτε σκοπό και με οποιοδήποτε εκσκαπτικό μέσο, εν ξηρώ ή με παρουσία νερών, σύμφωνα με την ΕΤΕΠ Με το άρθρο αυτό τιμολογούνται σκληρότητας: επίσης οι ακόλουθες εκσκαφές σε εδάφη ανάλογης - ανοιχτών τάφρων για το τμήμα τους πλάτους μεγαλύτερου των 5,00 m μετά της μόρφωσης των πρανών και του πυθμένα τους, - για τη δημιουργία αναβαθμών προς αγκύρωση των επιχωμάτων, - τριγωνικών τάφρων μετά της μόρφωσης των πρανών, όταν αυτές κατασκευάζονται στη συνέχεια των γενικών εκσκαφών της οδού, - για τον καθαρισμό οχετών ύψους και πλάτους μεγαλύτερου των 5,00 m, - τεχνικών Cut and Cover μετά των μέτρων προσωρινής και μόνιμης αντιστήριξης των πρανών των εκσκαφών εφόσον δεν αποζημιώνονται με άλλο άρθρο αυτού του τιμολογίου - για τη δημιουργία στομίων σηράγγων και Cut and Cover Στην τιμή μονάδας περιλαμβάνονται: η προσέγγιση μηχανημάτων και μεταφορικών μέσων, η εκσκαφή με οποιοδήποτε μέσο και υπό οποιεσδήποτε συνθήκες, η αποστράγγιση των υδάτων, η μόρφωση των παρειών, των πρανών και του πυθμένα της σκάφης και ο σχηματισμός των αναβαθμών η διαλογή, φύλαξη, φορτοεκφόρτωση σε οποιοδήποτε μεταφορικό μέσο και η μεταφορά των προϊόντων σε οποιαδήποτε απόσταση για τη χρησιμοποίηση των κατάλληλων στο έργο (π.χ. κατασκευή επιχωμάτων) ή για απόρριψη των ακατάλληλων ή πλεοναζόντων σε επιτρεπόμενες τελικές ή προσωρινές θέσεις 1

2 η εναπόθεση σε τελικές ή ενδιάμεσες θέσεις, η επαναφόρτωση από τις θέσεις των προσωρινών αποθέσεων και η εκφόρτωση σε τελικές θέσεις, καθώς και η διάστρωση και διαμόρφωση των χώρων απόθεσης σύμφωνα με τους περιβαλλοντικούς όρους η αντιστήριξη των πρανών εκσκαφή όπου τυχόν αυτή απαιτείται, καθώς και η εκθάμνωση κοπή, εκρίζωση και απομάκρυνση δένδρων, ανεξαρτήτως περιμέτρου κορμού, σε οποιαδήποτε απόσταση. η αντιμετώπιση πάσης φύσεως δυσχερειών που προκύπτουν από τη σύγχρονη κυκλοφορία, όπως περιορισμένα μέτωπα και όγκοι εκσκαφών κλπ. η συμπύκνωση της σκάφης των ορυγμάτων κάτω από τη "στρώση έδρασης οδοστρώματος" μέχρι του βάθους που λαμβάνεται υπόψη στον καθορισμό της Φέρουσας Ικανότητας Έδρασης (Φ.Ι.Ε), όπως αυτή ορίζεται στην μελέτη, σε βαθμό συμπύκνωσης που να αντιστοιχεί σε ξηρά φαινόμενη πυκνότητα ίση κατ' ελάχιστο με το 90% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor (Proctor Modified κατά ΕΛΟΤ EN ). οι πάσης φύσεως σταλίες του μηχανικού εξοπλισμού και των μεταφορικών μέσων η επανεπίχωση (με προϊόντα εκσκαφών) των θεμελίων και τάφρων εκτός του σώματος της οδού, που οι εκσκαφές τους αποζημιώνονται με το άρθρο αυτό, όταν δεν υπάρχει απαίτηση συμπύκνωσης Επισημαίνεται ότι η τιμή είναι γενικής εφαρμογής ανεξάρτητα από την εκτέλεση της εργασίας σε μια ή περισσότερες φάσεις που υπαγορεύονται από το πρόγραμμα εκτέλεσης του έργου ή άλλους τοπικούς περιορισμούς. Η αποξήλωση ασφαλτοταπήτων, στρώσεων οδοστρωσίας σταθεροποιημένων με τσιμέντο, πλακοστρώσεων, δαπέδων από σκυρόδεμα, κρασπεδορείθρων και στερεών έδρασης και εγκιβωτισμού τους, καθώς και πάσης φύσεως κατασκευών που βρίσκονται εντός του όγκου των γενικών εκσκαφών, επιμετρώνται και τιμολογούνται ιδιαίτερα με βάση τα οικεία άρθρα του παρόντος τιμολογίου. Επιμέτρηση με λήψη αρχικών και τελικών διατομών και μέχρι τα όρια εκσκαφής των εγκεκριμένων συμβατικών σχεδίων και σύμφωνα με το πρωτόκολλο χαρακτηρισμού. Διευκρινίζεται ότι ουδεμία αποζημίωση καταβάλλεται στον Ανάδοχο για τις επί πλέον των προβλεπομένων από τη μελέτη εκσκαφές εκτός εάν έχει δοθεί ειδική εντολή από την Υπηρεσία. Τιμή ανά κυβικό μέτρο. Τ.Ε. ΕΥΡΩ (Ολογράφως): Έξι ευρώ και σαράντα λεπτά (Αριθμητικώς): 6,40 Άρθρο 2 ο Φορτοεκφόρτωση υλικών επί αυτοκινήτου ή σε ζώα. Φορτοεκφόρτωση πετρωδών υλικών και παρεμφερών, δηλαδή αργών λίθων γενικά, σκύρων, χαλίκων, άμμου, αμμοχαλίκου, ασβέστου σε βώλους, θηραϊκήςγης, κίσσηρης και σκωριών, επί οποιουδήποτε τροχοφόρου μεταφορικού μέσου ή ζώου. Τιμή ανά τόνο (ton) Φορτοεκφόρτωση με μηχανικά μέσα 2

3 Κωδικός Αναθεώρησης ΟΙΚ-1104 Τ.Ε. ΕΥΡΩ (Ολογράφως): Ένα ευρώ και εξήντα πέντε λεπτά (Αριθμητικώς): 1,65 Άρθρο 3 ο Μεταφορές με αυτοκίνητο Μεταφορά με αυτοκίνητο οποιουδήποτε υλικού, ανά χιλιόμετρο αποστάσεως. Τιμή ανά τονοχιλιόμετρο (ton.km) δια μέσου οδών καλής βατότητας Κωδικός Αναθεώρησης ΟΙΚ-1136 Επί οδού επιτρέπουσας ταχύτητα άνω των 40 km/h Τ.Ε. ΕΥΡΩ (Ολογράφως): Τριάντα πέντε λεπτά (Αριθμητικώς): 0,35 Άρθρο 4 ο Εκθάμνωση εδάφους Κωδικός Αναθεώρησης ΟΙΚ-2101 Εκθάμνωση εδάφους με την αποκόμιση και συσσώρευση των προϊόντων στις θέσεις φόρτωσης, σύμφωνα με την μελέτη και την ΕΤΕΠ "Καθαρισμός, εκχέρσωση και κατεδαφίσεις στη ζώνη εκτέλεσης των εργασιών" Τιμή ανά τετραγωνικό μέτρο εκθάμνωσης (m2) με δενδρύλια περιμέτρου κορμού 0,26-0,40 m Τ.Ε. ΕΥΡΩ (Ολογράφως): Πέντε ευρώ και εξήντα λεπτά (Αριθμητικώς): 5,60 Άρθρο 5 ο Σχετ Εξυγιαντικές στρώσεις με βότσαλο Κωδικός Αναθεώρησης ΟΙΚ-2162 Κατασκευή στρώσεων από φυσικά επεξεργασμένα βότσαλα διαστάσεων 4-8 εκ. τα οποία έχουν στρογγυλευτεί σε μηχανή κι έχουν υποστεί διαδικασία λείανσης για να γυαλίσουν. Περιλαμβάνονται η προμήθεια και μεταφορά των υλικών επί τόπου του έργου, οι πλάγιες μεταφορές με ή χωρίς μηχανικά μέσα, η διάστρωση σε πάχη περίπου των 10 cm. 3

4 . Τιμή ανά τόνο (ton), με την μεταφορά του θραυστού υλικού από οποιαδήποτε απόσταση. Τ.Ε. ΕΥΡΩ (Ολογράφως): Διακόσια σαράντα ευρώ (Αριθμητικώς): 240,00 2. ΟΜΑΔΑ Β : ΚΑΘΑΙΡΕΣΕΙΣ Άρθρο 6 ο Διάνοιξη οπής ή φωλιάς σε άοπλο σκυρόδεμα Κωδικός Αναθεώρησης ΟΙΚ-2271.Α Διάνοιξη οπής ή φωλεάς επί αόπλου σκυροδέματος, με ή χωρίς επίχρισμα, σε οποιοδήποτε ύψος και θέση του κτιρίου. Συμπεριλαμβάνονται τα πάσης φύσεως απαιτούμενα ικριώματα, η εργασία μόρφωσης των παρειών και η συσσώρευση των αχρήστων προϊόντων στις θέσεις φορτώσεως. Το παρόν άρθρο έχει εφαρμογή στις περιπτώσεις οπών επιφανείας έως 0,50 m2 σε στοιχεία σκυροδέματος πάχους έως 0,25 m. Η διάνοιξη οπών μεγαλύτερης επιφανείας ή επί στοιχείων μεγαλυτέρου πάχους τιμολογείται με τα άρθρα ή Τιμή ανά τεμάχιο (τεμ.) Για πάχος σκυροδέματος έως 0,15 m Κωδικός Αναθεώρησης ΟΙΚ-2271Α Τ.Ε. ΕΥΡΩ (Ολογράφως): Είκοσι δύο ευρώ και πενήντα λεπτά (Αριθμητικώς): 22,50 Άρθρο 7 ο Καθαίρεση ανωδομών από αργολιθοδομή ή λιθοδομή Κωδικός Αναθεώρησης ΟΙΚ-2204 Καθαίρεση ανωδομών αργολιθοδομής ή πλήρους λιθοδομής πάσης φύσεως σε οποιαδήποτε στάθμη από το δάπεδο εργασίας. Συμπεριλαμβάνονται τα πάσης φύσεως απαιτούμενα ικριώματα, οι προσωρινές αντιστηρίξεις και η συσσώρευση των προϊόντων στις θέσεις φόρτωσης, σύμφωνα με την μελέτη και την ΕΤΕΠ "Τοπική αφαίρεση τοιχοποιίας με εργαλεία χειρός". 4

5 Τιμή ανά κυβικό μέτρο (m3) πραγματικού όγκου προ της καθαιρέσεως. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Είκοσι οκτώ ευρώ και είκοσι λεπτά (Αριθμητικώς) : 28,20 Άρθρο 8 ο Καθαίρεση μεμονωμένων στοιχείων κατασκευών από άοπλο σκυρόδεμα Καθαίρεση και τεμαχισμός μεμονωμένων στοιχείων αόπλου σκυροδέματος παντός είδους, σε οποιαδήποτε στάθμη από το δάπεδο εργασίας. Συμπεριλαμβάνονται οι δαπάνες του πάσης φύσεως απαιτούμενου εξοπλισμού και εργαλείων, των ικριωμάτων και προσωρινών αντιστηρίξεων και η συσσώρευση των προϊόντων, ο τεμαχισμός των ευμεγεθών στοιχείων σκυροδέματος και η μεταφορά τους στις θέσεις φόρτωσης, σύμφωνα με την μελέτη και την ΕΤΕΠ "Καθαιρέσεις στοιχείων οπλισμένου σκυροδέματος με μηχανικά μέσα" Με εφαρμογή συνήθων μεθόδων καθαίρεσης Κωδικός Αναθεώρησης ΟΙΚ-2226 Τιμή ανά κυβικό μέτρο (m 3 ) πραγματικού όγκου προ της καθαιρέσεως Τ.Ε. ΕΥΡΩ (Ολογράφως) : Τριάντα δύο ευρώ και εβδομήντα πέντε λεπτά (Αριθμητικώς) : 32,75 Άρθρο 9 ο Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οποιουδήποτε πάχους (τσιμέντου, μαρμάρου, τύπου Μάλτας, πορσελάνης, μωσαϊκού, κεραμικών, σχιστολίθου, κλπ), με το κονίαμα στρώσεως αυτών, σε οποιαδήποτε στάθμη από το έδαφος, με την συσσώρευση των προϊόντων καθαιρέσεως προς φόρτωση. Τιμή ανά τετραγωνικό μέτρο (m 2 ) Χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών Κωδικός Αναθεώρησης ΟΙΚ-2236 Τ.Ε. ΕΥΡΩ (Ολογράφως) : Επτά ευρώ και ενενήντα λεπτά (Αριθμητικώς) : 7,90 5

6 Άρθρο 10 ο Α-12 Καθαίρεση οπλισμένων σκυροδεμάτων (Αναθεωρείται με το άρθρο ΟΙΚ-2227) Καθαίρεση φορέων, δοκών, πλακών, βάθρων, πτερυγοτοίχων, τεχνικών έργων και τοίχων από οπλισμένο σκυρόδεμα, με ή χωρίς χρήση μηχανικών μέσων, με την μεταφορά των προϊόντων σε οποιαδήποτε απόσταση. Περιλαμβάνεται η καθαίρεση των στοιχείων από οπλισμένο σκυρόδεμα, η συγκέντρωση, αποκομιδή και απόθεση όλων των προϊόντων που θα προκύψουν αρχικά σε προσωρινές θέσεις και μετά σε χώρους επιτρεπόμενους από τις αρμόδιες Αρχές σε οποιαδήποτε απόσταση. Η καθαίρεση θα γίνει με ιδιαίτερη προσοχή ώστε, εφόσον προβλέπεται από την μελέτη, να είναι δυνατή η ένταξη του διατηρούμενου τμήματος της κατασκευής στην προγραμματιζόμενη νέα. Στην τιμή μονάδος περιλαμβάνονται: η δαπάνη τυχόν προσωρινής εναπόθεσης των προϊόντων καθαίρεσης, η σταλία του μηχανικού εξοπλισμού ο πλήρης καθαρισμός του χώρου από τα προϊόντα καθαίρεσης. Επισημαίνεται ότι η τιμή είναι ανεξάρτητη από την θέση και στάθμη που γίνονται οι εργασίες σε σχέση με την οδό, και ότι ο Ανάδοχος οφείλει να λάβει τα αναγκαία μέτρα για να αποφευχθεί η απόφραξη τυχόν υπαρχόντων τεχνικών και τάφρων της οδού στην περιοχή εκτέλεσης των εργασιών. Κατά τα λοιπά οι εργασίες θα εκτελούνται σύμφωνα με τα οριζόμενα στην ΕΤΕΠ Τιμή ανά κυβικό μέτρο καθαίρεσης οπλισμένων σκυροδεμάτων που μετράται σε όγκο πριν από την καθαίρεση. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Τριάντα ένα ευρώ και είκοσι πέντε λεπτά (Αριθμητικώς) : 31,25 Άρθρο 11 ο Α-2.1 ΑΠΟΞΗΛΩΣΗ ΑΣΦΑΛΤΟΤΑΠΗΤΩΝ ΚΑΙ ΣΤΡΩΣΕΩΝ ΟΔΟΣΤΡΩΣΙΑΣ ΣΤΑΘΕΡΟΠΟΙΗΜΕΝΩΝ ΜΕ ΤΣΙΜΕΝΤΟ ΕΝΤΟΣ ΤΟΥ ΟΡΙΟΥ ΤΩΝ ΓΕΝΙΚΩΝ ΕΚΣΚΑΦΩΝ (Αναθεωρείται με το άρθρο ΟΔΟ-1123Α) Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων με συμπύκνωση ή με τσιμέντο, εντός του ορίου των γενικών εκσκαφών, με χρήση προωθητή γαιών, φορτωτή ή εκσκαφέα, με την φόρτωση επί αυτοκινήτου και την μεταφορά προς ανακύκλωση ή οριστική απόθεση σε χώρους καθοριζόμενους από τους περιβαλλοντικούς όρους του έργου και την μεταφορά τους σε οποιαδήποτε απόσταση. Επισημαίνεται ότι τα προϊόντα των αποξηλώσεων αυτών είναι ακατάλληλα για την κατασκευή επιχωμάτων, ενώ σύμφωνα με τις κείμενες διατάξεις επιβάλλεται η ανακύκλωσή τους. Η επιμέτρηση θα γίνεται με λήψη αρχικών και τελικών διατομών. Τιμή ανά κυβικό μέτρο Τ.Ε. ΕΥΡΩ (Ολογράφως) : Επτά ευρώ και τριάντα λεπτά 6

7 (Αριθμητικώς) : 7,30 Άρθρο 12 ο Καθαίρεση μεμονωμένων στοιχείων κατασκευών από οπλισμένο σκυρόδεμα. Καθαίρεση και τεμαχισμός μεμονωμένων στοιχείων κατασκευών από οπλισμένο σκυρόδεμα, πλην δαπέδων. Συμπεριλαμβάνονται οι δαπάνες του πάσης φύσεως απαιτούμενου εξοπλισμού και εργαλείων, των ικριωμάτων και προσωρινών αντιστηρίξεων και η συσσώρευση των προϊόντων ο τεμαχισμός των ευμεγέθων στοιχείων σκυροδέματος και η μεταφορά τους στις θέσεις φόρτωσης,, σύμφωνα με την μελέτη και την ΕΤΕΠ "Καθαιρέσεις στοιχείων οπλισμένου σκυροδέματος με μηχανικά μέσα" Με εφαρμογή συνήθων μεθόδων καθαίρεσης Κωδικός Αναθεώρησης ΟΙΚ-2226 Τιμή ανά κυβικό μέτρο (m3) πραγματικού όγκου προ της καθαιρέσεως Τ.Ε. ΕΥΡΩ (Ολογράφως) : Εξήντα ένα ευρώ και εβδομήντα λεπτά (Αριθμητικώς) : 61,70 Άρθρο 13 ο Δ-1 ΤΟΜΗ ΟΔΟΣΤΡΩΜΑΤΟΣ ΜΕ ΑΣΦΑΛΤΟΚΟΠΤΗ (Αναθεωρείται με το άρθρο ΟΙΚ-2269(α)) Τομή οδοστρώματος από ασφαλτοσκυρόδεμα ή άοπλο σκυρόδεμα άοπλο, οποιουδήποτε πάχους, με χρήση ασφαλτοκόπτη, ώστε να αποκλείονται αποξηλώσεις έξω από τα προβλεπόμενα όρια της κοπής και να προφυλάσσεται το παραμένον οδόστρωμα από φθορές κατά τη διάρκεια των εργασιών. Η αποξήλωση του αποκοπτομένου τμήματος και η απομάκρυνση των προϊόντων καθαίρεσης, τιμολογούνται ως Εκσκαφή σε έδαφος γαιώδες-ημιβραχώδες Τιμή ανά τρέχον μέτρο τομής οδοστρώματος με ασφαλτοκόπτη. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Ένα ευρώ (Αριθμητικώς) : 1,00 Άρθρο 14 ο Αποξήλωση κιγκλιδωμάτων Κωδικός Αναθεώρησης ΟΙΚ-2275 Αποξήλωση κιγκλιδωμάτων, οποιουδήποτε σχεδίου και διαστάσεων, με την συσσώρευση των αχρήστων υλικών προς φόρτωση και την ταξινόμηση και αποθήκευση των χρησίμων υλικών. 7

8 Για μεταλλικά κιγκλιδώματα Τιμή ανά χιλιόγραμμο (kg) αποξηλωθέντων στοιχείων βάσει ζυγολογίου. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Τριάντα πέντε λεπτά (Αριθμητικώς) : 0,35 3. ΟΜΑΔΑ Γ : ΞΥΛΟΤΥΠΟΙ - ΟΠΛΙΣΜΟΙ Άρθρο 15 ο Πρόσθετη τιμή επεξεργασίας σανιδώματος ξυλοτύπων Κωδικός Αναθεώρησης ΟΙΚ 3841 Πρόσθετη τιμή επεξεργασίας σανιδώματος ξυλοτύπων χυτών τοίχων και συνήθων κατασκευών, επιπέδων ή απλής καμπυλότητας, προς απόκτηση λείων επιφανειών σκυροδέματος, σύμφωνα με την μελέτη και την ΕΤΕΠ "Καλούπια εμφανούς (ανεπένδυτου) έγχυτου σκυροδέματος". Τιμή ανά τετραγωνικό μέτρο (m2) ανεπτυγμένης επιφανείας. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Πέντε ευρώ και εξήντα λεπτά (Αριθμητικώς) : 5,60 Άρθρο 16 ο Ξυλότυποι χυτών μικροκατασκευών Κωδικός Αναθεώρησης ΟΙΚ 3811 Ξυλότυποι χυτών μικροκατασκευών που γενικώς δεν απαιτούν ικριώματα για την διαμόρφωσή τους (π.χ. φρεατίων, επιστέψεων τοίχων, βαθμίδων, περιζωμάτων εμβαδού μέχρι 0,30 m2 κλπ), σε οποιαδήποτε στάθμη υπό ή υπέρ το έδαφος, σύμφωνα με την μελέτη και την ΕΤΕΠ "Καλούπια κατασκευών από σκυρόδεμα (τύποι)". Στην τιμή μονάδας περιλαμβάνονται: η φθορά και απομείωση των χρησιμοποιουμένων υλικών, η εργασία ανέγερσης-συναρμολόγησης και η εργασία αποξήλωσης του καλουπιού και απομάκρυνσης όλων των υλικών που χρησιμοποιήθηκαν για την διαμόρφωσή του, Τιμή ανά τετραγωνικό μέτρο (m2) αναπτύγματος επιφανείας. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Είκοσι δύο ευρώ και πενήντα λεπτά (Αριθμητικώς) : 22,50 8

9 Άρθρο 17 ο Ξυλότυποι εμφανών σκυροδεμάτων Ξυλότυποι επιπέδων, καμπύλων ή κεκλιμένων εμφανών επιφανειών σκυροδεμάτων, με κόντρα πλακέ τύπου ΒΕΤΟFORM ή πλανισμένες σανίδες σε αρίστη κατάσταση (καινούργια ξυλεία ή ξυλεία με λιγότερες από πέντε χρήσεις), για την επίτευξη του προβλεπόμενου επιφανειακού τελειώματος, σύμφωνα με την μελέτη και την ΕΤΕΠ "Καλούπια εμφανούς (ανεπένδυτου) έγχυτου σκυροδέματος". Συμπεριλαμβάνεται η επάλειψη των ξυλοτύπων με κατάλληλο αντικολλητικό υλικό, η τοποθέτηση πλαστικών παρεμβλημάτων στα δεσίματα του ξυλότυπου και η υδατοστεγής σφράγιση των αρμών του ξυλότυπου. Το παρόν άρθρο αποκλείει την ταυτόχρονη εφαρμογή του άρθρου ΟΙΚ "Πρόσθετη τιμή επεξεργασίας σανιδώματος ξυλοτύπων" Τιμή ανά τετραγωνικό μέτρο (m2) ανεπτυγμένης επιφανείας. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Είκοσι ευρώ και είκοσι πέντε λεπτά (Αριθμητικώς) : 20,25 Άρθρο 18 ο Χαλύβδινοι οπλισμοί σκυροδέματος Προμήθεια και μεταφορά επί τόπου του έργου χάλυβα οπλισμού σκυροδέματος, μορφής διατομών, κατηγορίας (χάλυβας B500A, B500C και δομικά πλέγματα) και διαμόρφωσης σύμφωνα με την μελέτη, προσέγγιση στην θέση ενσωμάτωσης με οποιοδήποτε μέσον και τοποθέτησή του σύμφωνα με τα σχέδια οπλισμού. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ "Χαλύβδινος οπλισμός σκυροδεμάτων" Η τοποθέτηση του σιδηροπλισμού θα γίνεται μόνον μετά την παραλαβή του ξυλοτύπου ή της επιφανείας έδρασης του σκυροδέματος (π.χ. υπόστρωμα οπλισμένων δαπέδων κλπ). Ο χάλυβας οπλισμού σκυροδεμάτων επιμετράται σε χιλιόγραμμα βάσει αναλυτικών Πινάκων Οπλισμού. Εάν οι πίνακες αυτοί δεν συμπεριλαμβάνονται στην εγκεκριμένη μελέτη του έργου θα συντάσσονται με μέριμνα του Αναδόχου και θα υποβάλλονται στην Υπηρεσία προς έλεγχο και θεώρηση πριν από την έναρξη της τοποθέτησης του οπλισμού. Οι Πίνακες θα συντάσσονται βάσει των σχεδίων της μελέτης και θα περιλαμβάνουν λεπτομερώς τις διαστάσεις των ράβδων (αναπτύγματα), τις διαμέτρους, τις θέσεις τοποθέτησης και τα μήκη υπερκάλυψης, τα βάρη ανά τρέχον μέτρο κατά διάμετρο, τα επί μέρους και τα ολικά μήκη των ράβδων, τα μερικά βάρη ανά διάμετρο και το ολικό βάρος. Οι ως άνω Πίνακες Οπλισμού, μετά την παραλαβή των οπλισμών, θα υπογράφονται από τον Ανάδοχο και την Υπηρεσία και θα αποτελούν την επιμέτρηση των οπλισμών. Το ανά τρέχον μέτρο βάρος των ράβδων οπλισμού θα υπολογίζεται με βάση τον πίνακα 3-1 του ΚΤΧ-2008, ο οποίος παρατίθεται στην συνέχεια. Σε καμμία περίπτωση δεν γίνεται αποδεκτός ο προσδιορισμός του μοναδιαίου βάρους των ράβδων βάσει ζυγολογίου. 9

10 Ονομ. διάμετρος (mm) Ράβδοι Πεδίο εφαρμογής Κουλούρες και ευθυγραμμισμένα προϊόντα Ηλεκτροσυγκολλημένα πλέγματα και δικτυώματα Ονομ. διατομή (mm 2 ) Ονομ. μάζα/ μέτρο (kg/m) B500C B500Α B500C B500Α B500C 5,0 19,6 0,154 5,5 23,8 0,187 6,0 28,3 0,222 6,5 33,2 0,260 7,0 38,5 0,302 7,5 44,2 0,347 8,0 50,3 0,395 10,0 78,5 0,617 12, ,888 14, ,21 16, ,58 18, ,00 20, ,47 22, ,98 25, ,85 28, ,83 32, ,31 40, ,86 Στις επιμετρούμενες ποσότητες, πέραν της προμήθειας, μεταφοράς επί τόπου, διαμόρφωσης και τοποθέτησης του οπλισμού, περιλαμβάνονται ανηγμένα τα ακόλουθα: Η σύνδεση των ράβδων κατά τρόπο στερεό με σύρμα, σε όλες ανεξάρτητα τις διασταυρώσεις και όχι εναλλάξ Η προμήθεια του σύρματος πρόσδεσης. Η προμήθεια και τοποθέτηση αρμοκλειδών (κατά ISO ), εκτός αν στα συμβατικά τεύχη του έργου προβλέπετε ιδιαίτερη επιμέτρηση και πληρωμή αυτών. Οι πλάγιες μεταφορές και η διακίνηση του οπλισμού σε οποιοδήποτε ύψος από το δάπεδο εργασίας. Η τοποθέτηση υποστηριγμάτων (καβίλιες, αναβολείς) και ειδικών τεμαχίων ανάρτησης που τυχόν θα απαιτηθούν (εργασία και υλικά). Η απομείωση και φθορά του οπλισμού κατά την κοπή και κατεργασία. Τιμή ανά χιλιόγραμμο (kg) σιδηρού οπλισμού υδραυλικών έργων τοποθετημένου σύμφωνα με την μελέτη Χαλύβδινοι οπλισμοί κατηγορίας B500C Κωδικός Αναθεώρησης ΟΙΚ-3873 Τ.Ε. ΕΥΡΩ (Ολογράφως) : Ένα ευρώ και επτά λεπτά (Αριθμητικώς) : 1,07 10

11 Άρθρο 19 ο Χαλύβδινοι οπλισμοί σκυροδέματος Προμήθεια και μεταφορά επί τόπου του έργου χάλυβα οπλισμού σκυροδέματος, μορφής διατομών, κατηγορίας (χάλυβας B500A, B500C και δομικά πλέγματα) και διαμόρφωσης σύμφωνα με την μελέτη, προσέγγιση στην θέση ενσωμάτωσης με οποιοδήποτε μέσον και τοποθέτησή του σύμφωνα με τα σχέδια οπλισμού. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ "Χαλύβδινος οπλισμός σκυροδεμάτων" Η τοποθέτηση του σιδηροπλισμού θα γίνεται μόνον μετά την παραλαβή του ξυλοτύπου ή της επιφανείας έδρασης του σκυροδέματος (π.χ. υπόστρωμα οπλισμένων δαπέδων κλπ). Ο χάλυβας οπλισμού σκυροδεμάτων επιμετράται σε χιλιόγραμμα βάσει αναλυτικών Πινάκων Οπλισμού. Εάν οι πίνακες αυτοί δεν συμπεριλαμβάνονται στην εγκεκριμένη μελέτη του έργου θα συντάσσονται με μέριμνα του Αναδόχου και θα υποβάλλονται στην Υπηρεσία προς έλεγχο και θεώρηση πριν από την έναρξη της τοποθέτησης του οπλισμού. Οι Πίνακες θα συντάσσονται βάσει των σχεδίων της μελέτης και θα περιλαμβάνουν λεπτομερώς τις διαστάσεις των ράβδων (αναπτύγματα), τις διαμέτρους, τις θέσεις τοποθέτησης και τα μήκη υπερκάλυψης, τα βάρη ανά τρέχον μέτρο κατά διάμετρο, τα επί μέρους και τα ολικά μήκη των ράβδων, τα μερικά βάρη ανά διάμετρο και το ολικό βάρος. Οι ως άνω Πίνακες Οπλισμού, μετά την παραλαβή των οπλισμών, θα υπογράφονται από τον Ανάδοχο και την Υπηρεσία και θα αποτελούν την επιμέτρηση των οπλισμών. Το ανά τρέχον μέτρο βάρος των ράβδων οπλισμού θα υπολογίζεται με βάση τον πίνακα 3-1 του ΚΤΧ-2008, ο οποίος παρατίθεται στην συνέχεια. Σε καμία περίπτωση δεν γίνεται αποδεκτός ο προσδιορισμός του μοναδιαίου βάρους των ράβδων βάσει ζυγολογίου. Ονομ. διάμετρος (mm) Ράβδοι Πεδίο εφαρμογής Κουλούρες και ευθυγραμμισμένα προϊόντα Ηλεκτροσυγκολλημένα πλέγματα και δικτυώματα Ονομ. διατομή (mm 2 ) Ονομ. μάζα/ μέτρο (kg/m) B500C B500Α B500C B500Α B500C 5,0 19,6 0,154 5,5 23,8 0,187 6,0 28,3 0,222 6,5 33,2 0,260 7,0 38,5 0,302 7,5 44,2 0,347 8,0 50,3 0,395 10,0 78,5 0,617 12, ,888 14, ,21 16, ,58 18, ,00 20, ,47 22, ,98 25, ,85 28, ,83 32, ,31 40, ,86 11

12 Στις επιμετρούμενες ποσότητες, πέραν της προμήθειας, μεταφοράς επί τόπου, διαμόρφωσης και τοποθέτησης του οπλισμού, περιλαμβάνονται ανηγμένα τα ακόλουθα: Η σύνδεση των ράβδων κατά τρόπο στερεό με σύρμα, σε όλες ανεξάρτητα τις διασταυρώσεις και όχι εναλλάξ Η προμήθεια του σύρματος πρόσδεσης. Η προμήθεια και τοποθέτηση αρμοκλειδών (κατά ISO ), εκτός αν στα συμβατικά τεύχη του έργου προβλέπετε ιδιαίτερη επιμέτρηση και πληρωμή αυτών. Οι πλάγιες μεταφορές και η διακίνηση του οπλισμού σε οποιοδήποτε ύψος από το δάπεδο εργασίας. Η τοποθέτηση υποστηριγμάτων (καβίλιες, αναβολείς) και ειδικών τεμαχίων ανάρτησης που τυχόν θα απαιτηθούν (εργασία και υλικά). Η απομείωση και φθορά του οπλισμού κατά την κοπή και κατεργασία. Τιμή ανά χιλιόγραμμο (kg) σιδηρού οπλισμού υδραυλικών έργων τοποθετημένου σύμφωνα με την μελέτη. Σχετ Δομικά πλέγματα Τ131 Κωδικός Αναθεώρησης ΟΙΚ-3873 Τ.Ε. ΕΥΡΩ (Ολογράφως) : Ενενήντα λεπτά (Αριθμητικώς) : 0,90 4. ΟΜΑΔΑ Δ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΣΚΥΡΟΔΕΜΑ - ΑΣΦΑΛΤΙΚΑ Άρθρο 20 ο Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού Παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος οποιασδήποτε κατηγορίας ή ποιότητος, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, χωρίς την δαπάνη κατασκευής των καλουπιών, σύμφωνα με την μελέτη του έργου,και τις ΕΤΕΠ: "Παραγωγή και μεταφορά σκυροδέματος", "Διάστρωση σκυροδέματος", "Συντήρηση σκυροδέματος", "Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος", "Δονητική συμπύκνωση σκυροδέματος", 12

13 "Σκυροδετήσεις ογκωδών κατασκευών". Επισημαίνεται ότι απαγορεύεται αυστηρά η προσθήκη νερού στο σκυρόδεμα επί τόπου του έργου. Επίσης απαγορεύεται η χρήση του σκυροδέματος μετά την παρέλευση 90 λεπτών από την ανάμιξη, εκτός εάν εφαρμοσθούν επιβραδυντικά πρόσθετα με βάση ειδική μελέτη συνθέσεως. Στην τιμή περιλαμβάνονται: α. Η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, του σκυροδέματος εφόσον πρόκειται για εργοστασιακό σκυρόδεμα ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο (εργοταξιακό σκυρόδεμα), οι σταλίες των αυτοκινήτων μεταφοράς αδρανών υλικών και σκυροδέματος, η παρασκευή το μίγματος και η μεταφορά του σκυροδέματος στο εργοτάξιο προς διάστρωση. Επισημαίνεται ότι στην τιμή ανά κατηγορία σκυροδέματος συμπεριλαμβάνεται η δαπάνη της εκάστοτε απαιτούμενης ποσότητας τσιμέντου για την επίτευξη των προβλεπομένων χαρακτηριστικών (αντοχής, εργασίμου κλπ) υπό την εφαρμοζόμενη κοκκομετρική διαβάθμιση των αδρανών κατά περίπτωση. Σε ουδεμία περίπτωση επιμετράται ιδιαίτερα η ενσωματούμενη ποσότητα τσιμέντου στο σκυρόδεμα. Η απαιτούμενη κοκκομετρική διαβάθμιση των αδρανών και η περιεκτικότητα σε τσιμέντο για την επίτευξη της ζητούμενης χαρακτηριστικής αντοχής του σκυροδέματος καθορίζεται εργαστηριακά με δαπάνη του Aναδόχου. β. Τα πάσης φύσεως πρόσθετα (πλήν ρευστοποιητικών και επιβραδυντικών πήξεως) που προβλέπονται από την εγκεκριμένη, κατά περίπτωση, μελέτη συνθέσεως, επιμετρώνται και πληρώνονται ιδιαιτέρως. γ. Η δαπάνη χρήσεως δονητών μάζας ή/και επιφανείας και η διαμόρφωση της άνω στάθμης των σκυροδοτουμένων στοιχείων (τελικής ή προσωρινής), σύμφωνα με τα καθοριζόμενα στην μελέτη του έργου αναφορικά με την ποιότητα και τις ανοχές του τελειώματος. δ. Συμπεριλαμβάνεται επίσης ανηγμένη η δαπάνη σταλίας των οχημάτων μεταφοράς του σκυροδέματος (βαρέλας), η δαπάνη μετάβασης επί τόπου, στησίματος και επιστροφής της πρέσσας σκυροδέματος και η περισυλλογή, φόρτωση και απομάκρυνση τυχόν υπερχειλίσεων σκυροδέματος από την θέση σκυροδέτησης. ε. Δεν συμπεριλαμβάνεται η πρόσθετη επεξεργασία διαμόρφωσης δαπέδων ειδικών απαιτήσεων (λ.χ. βιομηχανικό δάπεδο). Οι τιμές έχουν εφαρμογή σε πάσης φύσεως κατασκευές από σκυρόδεμα, εκτός από κελύφη, αψίδες και τρούλους. 13

14 Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις Για κατασκευές από σκυρόδεμα κατηγορίας C12/15 Κωδικός Αναθεώρησης ΟΙΚ-3213 Τιμή ανά κυβικό μέτρο (m 3 ). Τ.Ε. ΕΥΡΩ (Ολογράφως) : Ογδόντα τέσσερα ευρώ (Αριθμητικώς) : 84,00 Άρθρο 21 ο Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού Παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος οποιασδήποτε κατηγορίας ή ποιότητος, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, χωρίς την δαπάνη κατασκευής των καλουπιών, σύμφωνα με την μελέτη του έργου,και τις ΕΤΕΠ: "Παραγωγή και μεταφορά σκυροδέματος", "Διάστρωση σκυροδέματος", "Συντήρηση σκυροδέματος", "Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος", "Δονητική συμπύκνωση σκυροδέματος", "Σκυροδετήσεις ογκωδών κατασκευών". Επισημαίνεται ότι απαγορεύεται αυστηρά η προσθήκη νερού στο σκυρόδεμα επί τόπου του έργου. Επίσης απαγορεύεται η χρήση του σκυροδέματος μετά την παρέλευση 90 λεπτών από την ανάμιξη, εκτός εάν εφαρμοσθούν επιβραδυντικά πρόσθετα με βάση ειδική μελέτη συνθέσεως. Στην τιμή περιλαμβάνονται: α. Η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, του σκυροδέματος εφόσον πρόκειται για εργοστασιακό σκυρόδεμα ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο (εργοταξιακό σκυρόδεμα), οι σταλίες των αυτοκινήτων μεταφοράς αδρανών υλικών και σκυροδέματος, η παρασκευή το μίγματος και η μεταφορά του σκυροδέματος στο εργοτάξιο προς διάστρωση. 14

15 Επισημαίνεται ότι στην τιμή ανά κατηγορία σκυροδέματος συμπεριλαμβάνεται η δαπάνη της εκάστοτε απαιτούμενης ποσότητας τσιμέντου για την επίτευξη των προβλεπομένων χαρακτηριστικών (αντοχής, εργασίμου κλπ) υπό την εφαρμοζόμενη κοκκομετρική διαβάθμιση των αδρανών κατά περίπτωση. Σε ουδεμία περίπτωση επιμετράται ιδιαίτερα η ενσωματούμενη ποσότητα τσιμέντου στο σκυρόδεμα. Η απαιτούμενη κοκκομετρική διαβάθμιση των αδρανών και η περιεκτικότητα σε τσιμέντο για την επίτευξη της ζητούμενης χαρακτηριστικής αντοχής του σκυροδέματος καθορίζεται εργαστηριακά με δαπάνη του Aναδόχου. β. Τα πάσης φύσεως πρόσθετα (πλήν ρευστοποιητικών και επιβραδυντικών πήξεως) που προβλέπονται από την εγκεκριμένη, κατά περίπτωση, μελέτη συνθέσεως, επιμετρώνται και πληρώνονται ιδιαιτέρως. γ. Η δαπάνη χρήσεως δονητών μάζας ή/και επιφανείας και η διαμόρφωση της άνω στάθμης των σκυροδοτουμένων στοιχείων (τελικής ή προσωρινής), σύμφωνα με τα καθοριζόμενα στην μελέτη του έργου αναφορικά με την ποιότητα και τις ανοχές του τελειώματος. δ. Συμπεριλαμβάνεται επίσης ανηγμένη η δαπάνη σταλίας των οχημάτων μεταφοράς του σκυροδέματος (βαρέλας), η δαπάνη μετάβασης επί τόπου, στησίματος και επιστροφής της πρέσσας σκυροδέματος και η περισυλλογή, φόρτωση και απομάκρυνση τυχόν υπερχειλίσεων σκυροδέματος από την θέση σκυροδέτησης. ε. Δεν συμπεριλαμβάνεται η πρόσθετη επεξεργασία διαμόρφωσης δαπέδων ειδικών απαιτήσεων (λ.χ. βιομηχανικό δάπεδο). Οι τιμές έχουν εφαρμογή σε πάσης φύσεως κατασκευές από σκυρόδεμα, εκτός από κελύφη, αψίδες και τρούλους. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις Για κατασκευές από σκυρόδεμα κατηγορίας C16/20 Κωδικός Αναθεώρησης ΟΙΚ-3214 Τιμή ανά κυβικό μέτρο (m 3 ). Τ.Ε. ΕΥΡΩ (Ολογράφως) : Ενενήντα ευρώ (Αριθμητικώς) : 90,00 Άρθρο 22 ο Β-82 Διαμόρφωση διαβάσεων ΑΜΕΑ σε πεζοδρόμια και νησίδες 15

16 (Αναθεωρείται με το άρθρο ΟΔΟ-2922) Πλήρης διαμόρφωση διάβασης/πρόσβασης ΑΜΕΑ σε υφιστάμενα πεζοδρόμια και νησίδες. Στην τιμή μονάδας περιλαμβάνονται: η αποξήλωση της υπάρχουσας πλακόστρωσης και κρασπέδων η πλήρης ανακατασκευή τους (υλικά και εργασία: πλάκες, κονίαμα έδρασης, υλικό αρμολόγησης, μεταφορά υλικών επί τόπου, εκτέλεση εργασιών, καθαρισμός χώρου εκτέλεσης εργασιών και συγκέντρωση και αποκομιδή πλεοναζόντων υλικών και προϊόντων αποξήλωσης), σύμφωνα με την προβλεπόμενη από την μελέτη υποβιβασμένη στάθμη, με διάταξη, τύπο και μορφή πλακών απόλυτα προσαρμοσμένη προς την υφιστάμενη πλακόστρωση. Συμπεριλαμβάνεται επίσης η τοποθέτηση ανακλαστικών ταινιών προστασίας στην περίμετρο της πλακόστρωσης μέχρι την σκλήρυνση του κονιάματος έδρασης. Τιμή κατ αποκοπή (τεμ), πλήρους διαμορφώσεως διάβασης ΑΜΕΑ. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Εκατόν δεκαπέντε ευρώ (Αριθμητικώς) : 115,00 Άρθρο 23 ο Β-85 ΠΡΟΣΑΡΜΟΓΗ ΣΤΑΘΜΗΣ ΥΦΙΣΤΑΜΕΝΟΥ ΦΡΕΑΤΙΟΥ ΕΠΙ ΑΝΑΚΑΤΑΣΚΕΥΑΖΟΜΕΝΟΥ ΠΕΖΟΔΡΟΜΙΟΥ (Αναθεωρείται με το άρθρο ΟΔΟ-2548) Αποξήλωση πλαισίου έδρασης καλύμματος υφισταμένου φρεατίου με προσοχή ώστε να μην προσκληθούν ζημιές, προσαρμογή της στάθμης των τοιχωμάτων του φρεατίου με αποξήλωση ή εφαρμογή στρώσεως ισχυρού τσιμεντοκονιαμάτος, πάκτωση του πλαισίου έδρασης στην απαιτούμενη στάθμη με ακρίβεια ± 5 mm και επιμελής αρμολόγηση με την περιβάλλουσα νέα πλακόστρωση. Οι τσιμεντοκονίες τελικής διαμόρφωσης γύρω από το πλαίσιο έδρασης θα παρασκευάζονται με άμμο θαλάσσης για την αποφυγή ρηγματώσεων, ή, εναλλακτικά, θα εφαρμόζονται εποξειδικά κονιάματα. Στην τιμή δεν συμπεριλαμβάνονται η αντικατάσταση του καλύμματος και του πλαισίου έδρασής του. Τυχόν απαιτούμενα νέα χυτοσιδηρά καλύμματα, θα επιμετρώνται ιδιαιτέρως με βάση τα οικεία άρθρα του τιμολογίου. Τιμή ανά τεμάχιο πλήρως αποπερατωμένης εργασίας (τεμ.), για φρεάτια επιφάνειας καλύμματος έως 0,50 m 2. Για μεγαλύτερα φρεάτια η τιμή θα αναπροσαρμόζεται με πολλαπλασιασμό επί τον συντελεστή Ε / 0,50, όπου Ε είναι η επιφάνεια του φρεατίου βάσει των εξωτερικών διαστάσεων του καλύμματος. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Σαράντα ευρώ και τριάντα λεπτά (Αριθμητικώς) : 40,30 16

17 Άρθρο 24 ο Κατασκευή βιομηχανικού δαπέδου με υστερόχυτο σκυρόδεμα ελαχίστου πάχους 8 cm Κωδικός Αναθεώρησης ΟΙΚ Κατασκευή εγχρώμου (κεραμιδί) βαρέως τύπου βιομηχανικού δαπέδου, μετά της απαιτουμένης υποβάσεως από οπλισμένο σκυρόδεμα ελαχίστου πάχους 8 cm ή ινοπλισμένη κονία (με ίνες προλυπροπυλενίου), και του αντίστοιχου περιθωρίου, με σμύριδα ή χαλαζιακή άμμο, σύμφωνα με την μελέτη. Περιλαμβάνονται: α) Διάστρωση σκυροδέματος κατηγορίας C16/20, οπλισμένου με δομικό πλέγμα κατηγορίας B500C, ελαχίστου πάχους 8 έως 10 cm στα σημεία απορροής και 10 έως 12 cm στις κορυφές και εφαρμογή στις περιμετρικά των υπαρχόντων φρεατίων εποξειδικού υλικού συγκόλλησης του νέου σκυροδέματος με το παλαιό. β) Εξομάλυνση της επιφανείας του σκυροδέματος με πήχη (δονητικό ή κοινό). γ) Συμπύκνωση του σκυροδέματος και λείανση της επιφανείας του με χρήση στροφείου (ελικόπτερο), συγχρόνως με την επίπαση με μίγμα αποτελούμενο σε ποσοστό 60% περίπου από χαλαζιακή άμμο και 40% από τσιμέντο, πλαστικοποιητές και χρωστικές ουσίες, σύμφωνα με την μελέτη. δ) Πρόσθετη επεξεργασία επιφανειακής σκλήρυνσης πάχους 3 mm, με την χρήση μίγματος λεπτοκόκκων αδρανών από χαλαζιακά πετρώματα (quartz) και προσμίκτων. ε) Διαμόρφωση αρμών με κοπή εκ των υστέρων με αρμοκόφτη, πλάτους 3-4 mm, και σε βάθος 15 mm περίπου, σε κάνναβο 5 έως 6 m και πλήρωση αυτών με ελαστομερές υλικό. στ) Συντήρηση της τελικής επιφάνειας επί επτά ημέρες τουλάχιστον, με κάλυψη αυτής με νάϋλον. Πλήρως περαιωμένη εργασία κατασκευής, διαμόρφωσης, συντήρησης, υλικά και μικροϋλικά επί τόπου, σύμφωνα με την μελέτη. Τιμή ανά τετραγωνικό μέτρο (m 2 ) πλήρως επεξεργασμένου δαπέδου Τ.Ε. ΕΥΡΩ (Ολογράφως) : Είκοσι οκτώ ευρώ (Αριθμητικώς) : 28,00 Άρθρο 25 ο ΣΧΕΤ. ΟΔΟ Β-51 ΠΡΟΧΥΤΑ ΚΡΑΣΠΕΔΑ ΑΠΟ ΣΚΥΡΟΔΕΜΑ (Αναθεωρείται με το άρθρο ΟΔΟ-2921) Τοποθέτηση προκατασκευασμένων κρασπέδων από σκυρόδεμα κατηγορίας C20/25, διατομής πλάτους 0,15 m και ύψους 0,25 έως 0,30 m, σύμφωνα με τα σχέδια λεπτομερειών της μελέτης, με απότμηση, ευθυγράμμων ή καμπύλων, κατά ΕΛΟΤ ΕΝ 1340, προς κατασκευή νησίδων ασφαλείας, πεζοδρομίων, κόμβων κ.λ.π., τα οποία θα παρασκευάζονται σε βιομηχανική εγκατάσταση με δόνηση και συμπίεση, αποκλειόμενης της παρασκευής τους επί τόπου του έργου με αυτοσχέδιους ξυλότυπους. 17

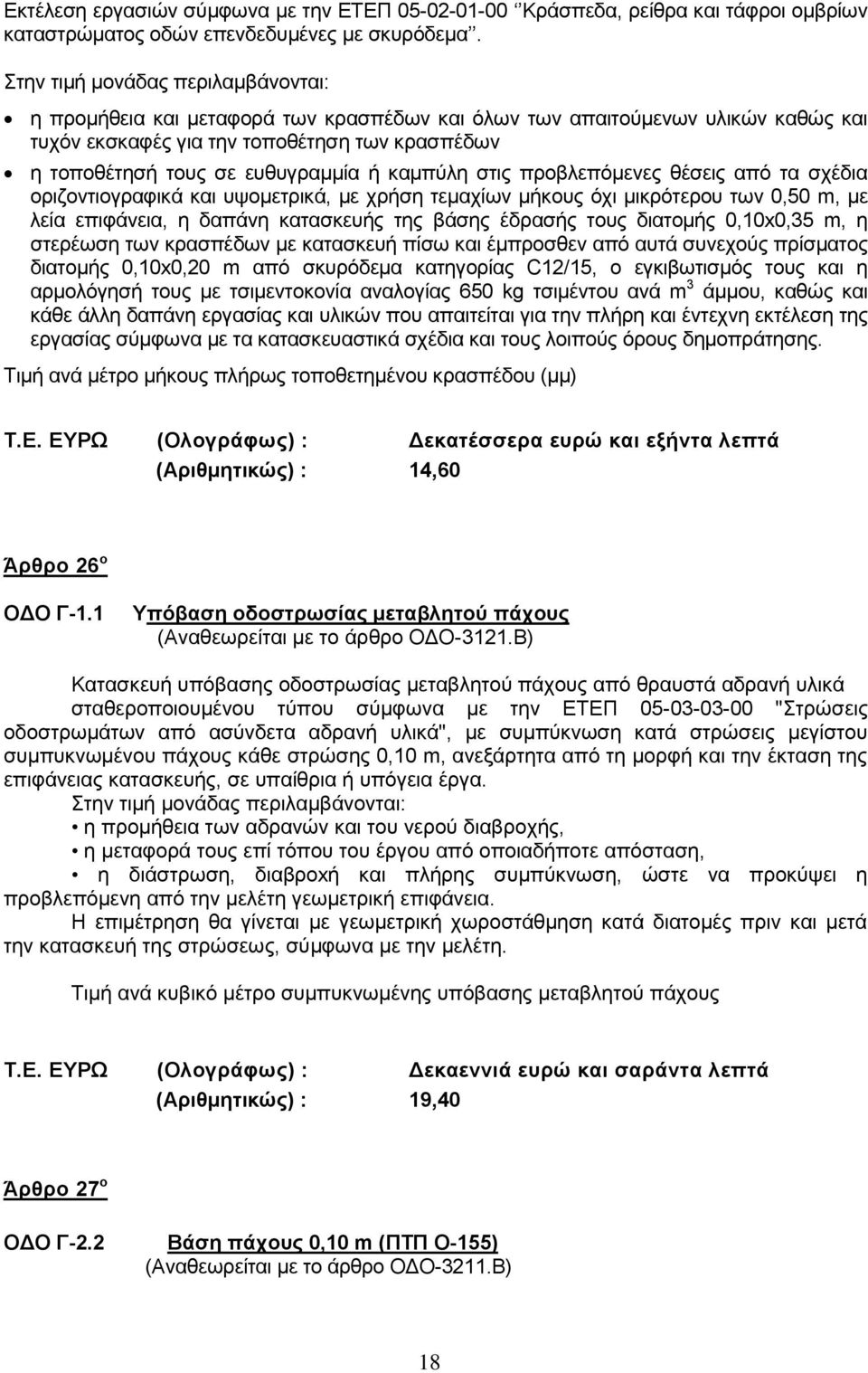

18 Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ Κράσπεδα, ρείθρα και τάφροι ομβρίων καταστρώματος οδών επενδεδυμένες με σκυρόδεμα. Στην τιμή μονάδας περιλαμβάνονται: η προμήθεια και μεταφορά των κρασπέδων και όλων των απαιτούμενων υλικών καθώς και τυχόν εκσκαφές για την τοποθέτηση των κρασπέδων η τοποθέτησή τους σε ευθυγραμμία ή καμπύλη στις προβλεπόμενες θέσεις από τα σχέδια οριζοντιογραφικά και υψομετρικά, με χρήση τεμαχίων μήκους όχι μικρότερου των 0,50 m, με λεία επιφάνεια, η δαπάνη κατασκευής της βάσης έδρασής τους διατομής 0,10x0,35 m, η στερέωση των κρασπέδων με κατασκευή πίσω και έμπροσθεν από αυτά συνεχούς πρίσματος διατομής 0,10x0,20 m από σκυρόδεμα κατηγορίας C12/15, ο εγκιβωτισμός τους και η αρμολόγησή τους με τσιμεντοκονία αναλογίας 650 kg τσιμέντου ανά m 3 άμμου, καθώς και κάθε άλλη δαπάνη εργασίας και υλικών που απαιτείται για την πλήρη και έντεχνη εκτέλεση της εργασίας σύμφωνα με τα κατασκευαστικά σχέδια και τους λοιπούς όρους δημοπράτησης. Τιμή ανά μέτρο μήκους πλήρως τοποθετημένου κρασπέδου (μμ) Τ.Ε. ΕΥΡΩ (Ολογράφως) : Δεκατέσσερα ευρώ και εξήντα λεπτά (Αριθμητικώς) : 14,60 Άρθρο 26 ο ΟΔΟ Γ-1.1 Υπόβαση οδοστρωσίας μεταβλητού πάχους (Αναθεωρείται με το άρθρο ΟΔΟ-3121.Β) Κατασκευή υπόβασης οδοστρωσίας μεταβλητού πάχους από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ "Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά", με συμπύκνωση κατά στρώσεις μεγίστου συμπυκνωμένου πάχους κάθε στρώσης 0,10 m, ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: η προμήθεια των αδρανών και του νερού διαβροχής, η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Η επιμέτρηση θα γίνεται με γεωμετρική χωροστάθμηση κατά διατομές πριν και μετά την κατασκευή της στρώσεως, σύμφωνα με την μελέτη. Τιμή ανά κυβικό μέτρο συμπυκνωμένης υπόβασης μεταβλητού πάχους Τ.Ε. ΕΥΡΩ (Ολογράφως) : Δεκαεννιά ευρώ και σαράντα λεπτά (Αριθμητικώς) : 19,40 Άρθρο 27 ο ΟΔΟ Γ-2.2 Βάση πάχους 0,10 m (ΠΤΠ Ο-155) (Αναθεωρείται με το άρθρο ΟΔΟ-3211.Β) 18

19 Κατασκευή στρώσης βάσης οδοστρωσίας συμπυκνωμένου πάχους 0,10 m από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ "Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά", ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: η προμήθεια των αδρανών και του νερού διαβροχής, η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Τιμή ανά τετραγωνικό μέτρο στρώσης βάσης συμπυκνωμένου πάχους 0.10 m Τ.Ε. ΕΥΡΩ (Ολογράφως) : Δύο ευρώ και δεκαεννιά λεπτά (Αριθμητικώς) : 2,19 Άρθρο 28 ο ΟΔΟ Δ-3 ΑΣΦΑΛΤΙΚΗ ΠΡΟΕΠΑΛΕΙΨΗ (Αναθεωρείται με το άρθρο ΟΔΟ-4110) Προεπάλειψη ανασφάλτωτης επιφάνειας με ασφαλτικό διάλυμα τύπου ΜΕ-0 ή με όξινο ασφαλτικό γαλάκτωμα, ανεξάρτητα από την έκταση και τη μορφή της επιφάνειας, σε υπαίθρια και υπόγεια έργα, σύμφωνα με την ΕΤΕΠ "Ασφαλτική προεπάλειψη". Στην τιμή μονάδας περιλαμβάνονται: η προμήθεια της ασφάλτου, του πετρελαίου και του τυχόν απαιτούμενου αντιυδρόφιλου παρασκευάσματος και η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, η διακίνηση των υλικών και η παρασκευή του ασφαλτικού διαλύματος (θέρμανση, εναποθήκευση, φύλαξη κλπ.), ο καθαρισμός της επιφάνειας που θα προεπαλειφθεί με μηχανικό σάρωθρο και χειρωνακτική υποβοήθηση, η μεταφορά και διάχυση του ασφαλτικού διαλύματος ή του γαλακτώματος με αυτοκινούμενο διανομέα ασφάλτου (Federal), η επαναθέρμανση του διαλύματος πριν από τη διάχυση (όταν απαιτείται), η ενδεχόμενη διάστρωση αδρανούς υλικού επικάλυψης με την αξία παραγωγής ή προμήθειας και μεταφοράς αυτού στον τόπο διάστρωσης. Τιμή ανά τετραγωνικό μέτρο ασφαλτικής προεπάλειψης. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Ένα ευρώ και είκοσι λεπτά (Αριθμητικώς) : 1,20 Άρθρο 29 ο ΟΔΟ Δ-8 ΑΣΦΑΛΤΙΚΕΣ ΣΤΡΩΣΕΙΣ ΚΥΚΛΟΦΟΡΙΑΣ 19

20 Κατασκευή ασφαλτικής στρώσης κυκλοφορίας, σε υπόγεια και υπαίθρια έργα, ανεξάρτητα από την έκταση και τη μορφή της επιφάνειας, με ασφαλτόμιγμα παρασκευαζόμενο εν θερμώ σε μόνιμη εγκατάσταση με θραυστά αδρανή υλικά λατομείου, τύπου ΑΣ 12,5 ή ΑΣ 20, σύμφωνα με την εγκεκριμένη μελέτη συνθέσεως και την ΕΤΕΠ "Ασφαλτικές στρώσεις κλειστού τύπου ασφαλτικού σκυροδέματος". Στην τιμή μονάδας περιλαμβάνονται: η παραγωγή ή προμήθεια και μεταφορά των κατάλληλων αδρανών υλικών και της ασφάλτου μέχρι την εγκατάσταση παραγωγής του ασφαλτομίγματος η παραγωγή του ασφαλτομίγματος, σύμφωνα με την εγκεκριμένη μελέτη συνθέσεως η μεταφορά του θερμού ασφαλτομίγματος επί τόπου, η διάστρωσή του με fιnisher η σταλία των μεταφορικών μέσων η κυλίνδρωση του ασφαλτομίγματος (αρχική, ενδιάμεση-εντατική και τελική), ώστε να προκύψει η προδιαγραφόμενη επιφανειακή υφή και ομαλότητα η πλήρης συμπύκνωση και επιμελής ισοπέδωση των διαμήκων και εγκαρσίων ενώσεων για την εξάλειψη των επιφανειακών ιχνών. Στις τιμές μονάδας περιλαμβάνεται και η αξία της ενσωματωμένης ασφάλτου Τιμή ανά τετραγωνικό μέτρο ασφαλτικής στρώσης κυκλοφορίας, αποδεκτής ποιότητας και χαρακτηριστικών σύμφωνα με την ΕΤΕΠ , ανάλογα με το συμπυκνωμένο πάχος της και τον τύπο της χρησιμοποιουμένης ασφάλτου, ως εξής: Δ-8.1 Ασφαλτική στρώση κυκλοφορίας συμπυκνωμένου πάχους 0,05 m με χρήση κοινής ασφάλτου (Αναθεωρείται με το άρθρο ΟΔΟ-4521Β) Τ.Ε. ΕΥΡΩ (Ολογράφως) : Οκτώ ευρώ και πενήντα λεπτά (Αριθμητικώς) : 8,50 5. ΟΜΑΔΑ Ε : ΕΠΙΣΤΡΩΣΕΙΣ - ΛΟΙΠΑ ΜΑΡΜΑΡΙΚΑ Άρθρο 30 ο Σχετ Επίστρωση λωρίδας όδευσης τυφλών (Κωδικός αναθεώρησης ΟΙΚ 7317) Επιστρώσεις όδευσης τυφλών (οδηγός τυφλών) με πλάκες (είτε ριγέ με πλατιές και αραιές ρίγες, είτε ριγέ με πυκνές και στενές ρίγες ή φολιδωτές σύμφωνα με τις τεχνικές προδιαγραφές) από τσιμέντο ομοιογενούς μάζας χρώματος κίτρινου, διαστάσεων 0,40x0,40 πάχους 3,5 5,0 εκ. Τα προσκομιζόμενα υλικά πέραν των άλλων όσων αναφέρονται στο παρόν θα συνοδεύονται από πιστοποιητικά συμμόρφωσης με βάση την κείμενη Ευρωπαϊκή νομοθεσία και πιο συγκεκριμένα σύμφωνα με τα υφιστάμενο Ευρωπαϊκό Πρότυπο ΕΝ 1339:2003 (σύμφωνα με την απόφαση αρ /406 ΥΠΑΝ- ΥΠΕΧΩΔΕ (ΦΕΚ- 1794/Β/ ), και τον κανονισμό 765/2008/ΕΚ. Τα υλικά θα ελέγχονται με κάθε πρόσφορο τρόπο, για να διαπιστωθεί εάν πληρούν τις απαιτήσεις του παρόντος και θα επιβεβαιώνεται ότι είναι αυτά που έχουν προκαθοριστεί. Μόνον δε τότε θα γίνονται αποδεκτά και θα επιτρέπεται η ενσωμάτωσή τους στο έργο. 20

21 Η Επίβλεψη, έχει το δικαίωμα να ζητήσει δειγματοληψία και διενέργεια ελέγχων σε εργαστήριο της επιλογής της αν υπάρχουν αμφιβολίες ως προς την συμμόρφωση των υλικών προς τις απαιτήσεις του παρόντος. Η πλήρη πλακόστρωση της όδευσης τυφλών οποιασδήποτε επιφανείας πεζοδρομίων, νησίδων, πλατειών, πεζοδρόμων κλπ., ανεξαρτήτως σχεδίου, θα πληρεί τις προδιαγραφές του τ. Υ.Δ.Ε. (Π.Τ.Π. Δ.Τ /1959, 219/ ΦΕΚ) και της απόφασης με αρ / ΥΠΕΚΑ (ΦΕΚ- 2621/Β/ ). Οι πλάκες θα συγκολλούνται με κονίαμα σύμφωνα με την Π.Τ.Π. Τ 87 και τους λοιπούς όρους δημοπράτησης. Οι κλίσεις της τελικής επιστρωμένης επιφάνειας θα υλοποιούνται, υποχρεωτικά, με την υψομετρική διαμόρφωση της στρώσης έδρασης από οπλισμένο σκυρόδεμα. Τοποθέτηση επί υποστρώματος πάχους 2,5 έως 3,0 εκατοστών ασβεστοτσιμεντοκονιάματος αποτελούμενο από ένα μέρος ασβέστη, πέντε μέρη καθαρής άμμου και 650 χγρ τσιμέντου ανά μ3, με αρμούς μέγιστο ένα εκατοστό (1cm), μετά πληρώσεως των κενών δια λεπτόρρευστου τσιμεντοκονιάματος των 650 kgr τσιμέντου. Οι αρμοί θα υλοποιούνται υποχρεωτικά με ειδικούς αποστάτες για διαμόρφωση αρμών. Εφόσον η σχηματική απεικόνιση και η διαμόρφωση των παρειών των στοιχείων επίστρωσης, επιτρέπει τη μη διαμόρφωση αρμών, οι αρμοί μπορούν να παραλείπονται υπό την προϋπόθεση ότι εξασφαλίζεται η σταθερή μεταξύ τους σύνδεση, μετά από τη σύμφωνη γνώμη της Υπηρεσίας. Μετά την σκλήρυνση του συγκολλητικού τσιμεντοκονιάματος οι αρμοί θα γεμίζουν με παχύρρευστο τσιμεντοκονίαμα ή εναλλακτικά η επιφάνεια της επίστρωσης θα διαστρώνεται με λεπτόκοκκη τσιμεντομαρμαροκονία των 650 kgr τσιμέντου ανά μ3 μαρμαροκονίας, ίδιου χρώματος με το χρώμα των πλακών, η οποία θα εισχωρεί μέσα στους αρμούς και στη συνέχεια, αφού αφαιρεθεί η περίσσεια της, η επιφάνεια επίστρωσης διαβρέχεται με νερό. Αν το υλικό αρμολόγησης κατακαθίσει μέσα στους αρμούς, επαναλαμβάνεται η διαδικασία. Στην τιμή περιλαμβάνεται η δαπάνη προμήθειας και μεταφοράς επί τόπου του έργου, από τη θέση παραγωγής τους στη θέση του έργου και συγκεκριμένα στη θέση ενσωμάτωσης, των πλακών, των υλικών στερέωσης, αρμολόγησης και η αρμολόγηση των φρεατίων των δικτύων υποδομής που υπάρχουν πάνω στην επιφάνεια των διαμορφούμενων επιφανειών πλακόστρωσης ώστε να προσαρμόζονται στην τελική στάθμη της επιφάνειας πλακόστρωσης. Περιλαμβάνεται η συναρμογή και η αρμολόγηση με την επιφάνεια επίστρωσης των πλευρικών υλικών των πλακών, των κρασπέδων, των πλακών κλπ. Πλήρης περαιωμένη εργασία με τα υλικά και μικροϋλικά εν γένει επί τόπου, για την πλήρη και έντεχνη εκτέλεση του έργου, περιλαμβανομένων και των απαραίτητων αρμών διαστολής, σύμφωνα με την τεχνική περιγραφή, τα σχέδια της μελέτης, τις τεχνικές προδιαγραφές και τις οδηγίες της επίβλεψης. Τιμή ανά τετραγωνικό μέτρο πλήρους πλακόστρωσης (m2) Τ.Ε. ΕΥΡΩ (Ολογράφως) : Είκοσι οκτώ ευρώ (Αριθμητικώς) : 28,00 Άρθρο 31 ο 21

22 74.30 Επιστρώσεις δαπέδων με ισομεγέθεις πλάκες μαρμάρου Επιστρώσεις δαπέδων με ισομεγέθεις πλάκες μαρμάρου, ορθογωνισμένες, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Περιλαμβάνεται η προμήθεια και μεταφορά των πλακών σχιστού μαρμάρου επί τόπου, τα υλικά λειότριψης, και καθαρισμού, τα τσιμεντοκονιάματα ή γενικά κονιάματα στρώσεως και η εργασία κοπής των πλακών, λειότριψης, στρώσης, αρμολογήματος και καθαρισμού Τιμή ανά τετραγωνικό μέτρο (m 2 ) Oι τιμές του παρόντος άρθρου αναφέρονται σε μάρμαρο προέλευσης Βέροιας, λευκό, εξαιρετικής ποιότητος (extra) Επιστρώσεις με πλάκες μαρμάρου σκληρού έως εξαιρετικά σκληρού, πάχους 2 cm, σε αναλογία άνω των 25 τεμαχίων ανά τετραγωνικό μέτρο Κωδικός Αναθεώρησης ΟΙΚ 7444 Τ.Ε. ΕΥΡΩ (Ολογράφως) : Ενενήντα ευρώ (Αριθμητικώς) : 90,00 Άρθρο 32 ο ΣΧΕΤ Επιστρώσεις δαπέδων με ισομεγέθεις πλάκες μαρμάρου Επιστρώσεις δαπέδων με ισομεγέθεις πλάκες μαρμάρου, ορθογωνισμένες, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Περιλαμβάνεται η προμήθεια και μεταφορά των πλακών σχιστού μαρμάρου επί τόπου, τα υλικά λειότριψης, και καθαρισμού, τα τσιμεντοκονιάματα ή γενικά κονιάματα στρώσεως και η εργασία κοπής των πλακών, λειότριψης, στρώσης, αρμολογήματος και καθαρισμού Τιμή ανά τετραγωνικό μέτρο (m 2 ) Oι τιμές του παρόντος άρθρου αναφέρονται σε σκούρο γκρι μάρμαρο τύπου Αλιβερίου, εξαιρετικής ποιότητος (extra) ΣΧΕΤ Επιστρώσεις με πλάκες μαρμάρου σκληρού έως εξαιρετικά σκληρού, πάχους 3 cm, σε αναλογία έως 5 τεμάχια ανά τετραγωνικό μέτρο Κωδικός Αναθεώρησης ΟΙΚ 7461 Τ.Ε. ΕΥΡΩ (Ολογράφως) : Ενενήντα ευρώ 22

23 (Αριθμητικώς) : 90,00 Άρθρο 33 ο Κατώφλια και περιζώματα (μπορντούρες) επιστρώσεων από μάρμαρο Κατώφλια και περιζώματα (μπορντούρες) επιστρώσεων από μάρμαρο, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Περιλαμβάνεται η προμήθεια και μεταφορά των πλακών σχιστού μαρμάρου επί τόπου, τα υλικά λειότριψης, και καθαρισμού, τα τσιμεντοκονιάματα ή γενικά κονιάματα στρώσεως και η εργασία κοπής των πλακών, λειότριψης, στρώσης, αρμολογήματος και καθαρισμού Τιμή ανά τετραγωνικό μέτρο (m2) Oι τιμές του παρόντος άρθρου αναφέρονται σε μάρμαρο προέλευσης Βέροιας, λευκό, εξαιρετικής ποιότητος (extra) Kατώφλια από μάρμαρο σκληρό έως εξαιρετικά σκληρό, πάχους 3cm και πλάτους cm (Κωδικός Αναθεώρησης ΟΙΚ 7508) Τ.Ε. ΕΥΡΩ (Ολογράφως) : Εκατόν έξι ευρώ (Αριθμητικώς) : 106,00 Άρθρο 34 ο Επιστρώσεις στηθαίων (πεζουλίων) με μάρμαρο Επιστρώσεις στηθαίων (πεζουλίων) με μάρμαρο, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Περιλαμβάνεται η προμήθεια και μεταφορά των πλακών σχιστού μαρμάρου επί τόπου, τα υλικά λειότριψης, και καθαρισμού, τα τσιμεντοκονιάματα ή γενικά κονιάματα στρώσεως και η εργασία κοπής των πλακών, μόρφωσης εγκοπής (ποταμού) κάτω από το εξέχον άκρο, λειότριψης, στρώσης, αρμολογήματος και καθαρισμού Oι τιμές του παρόντος άρθρου αναφέρονται σε μάρμαρο προέλευσης Βέροιας, λευκό, εξαιρετικής ποιότητος (extra) Τιμή ανά τετραγωνικό μέτρο (m2) Επιστρώσεις στηθαίων με μάρμαρο σκληρό έως εξαιρετικά σκληρό, πάχους 2 cm και πλάτους άνω των 20 cm Κωδικός Αναθεώρησης ΟΙΚ

24 Τ.Ε. ΕΥΡΩ (Ολογράφως) : Εβδομήντα τρία ευρώ (Αριθμητικώς) : 73,00 Άρθρο 35 ο Επενδύσεις βαθμίδων μήκους έως 2,00 m με μάρμαρο λευκό Επενδύσεις βαθμίδων μήκους έως 2,00 m ευθειών ή λοξών, με μάρμαρο λευκό, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Περιλαμβάνεται η προμήθεια και μεταφορά των πλακών σχιστού μαρμάρου επί τόπου, τα υλικά λειότριψης, και καθαρισμού, τα τσιμεντοκονιάματα ή γενικά κονιάματα στρώσεως και η εργασία κοπής των πλακών, λειότριψης, στρώσης, αρμολογήματος και καθαρισμού Oι τιμές του παρόντος άρθρου αναφέρονται σε μάρμαρο προέλευσης Βέροιας, λευκό, εξαιρετικής ποιότητος (extra) Τιμή ανά τρέχον μέτρο (μμ) προσθίας ακμής βατήρων Επενδύσεις βαθμίδων με μάρμαρο πάχους 3 / 2 cm (βατήρων/μετώπων) (Κωδικός Αναθεώρησης ΟΙΚ 7541) Τ.Ε. ΕΥΡΩ (Ολογράφως) : Τριάντα εννέα ευρώ (Αριθμητικώς) : 39,00 Άρθρο 36 ο Σκαλομέρια μαρμάρου (Κωδικός Αναθεώρησης ΟΙΚ 7558 ) Σκαλομέρια από μαρμάρου, αποτελούμενα από ένα τραπεζοειδές τεμάχιο ή από δύο ορθογωνικά τεμάχια (κλιμακωτά), σύμφωνα με την μελέτη. Περιλαμβάνεται η προμήθεια και μεταφορά του μαρμάρου επί τόπου, τα υλικά λείανσης και καθαρισμού, τα τσιμεντοκονιάματα ή γενικά κονιάματα στρώσεως και η εργασία κοπής, λείανσης ή κτενισματος, τοποθέτησης, αρμολογήματος και καθαρισμού Oι τιμές του παρόντος άρθρου αναφέρονται σε μάρμαρο προέλευσης Βέροιας, λευκό, εξαιρετικής ποιότητος (extra) Τιμή ανά τεμάχιο (τεμ) Σκαλομέρια από μάρμαρο σκληρό πάχους 2 cm 24

25 Κωδικός Αναθεώρησης ΟΙΚ 7559 Τ.Ε. ΕΥΡΩ (Ολογράφως) : Δέκα οκτώ ευρώ (Αριθμητικώς) : 18,00 Άρθρο 37 ο ΣΧΕΤ. ΟΔΟ Β-81 ΠΛΑΚΟΣΤΡΩΣΕΙΣ ΜΕ ΒΟΤΣΑΛΟΠΛΑΚΕΣ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΔΙΑΣΤΑΣΕΩΝ 40x40 cm (Αναθεωρείται με το άρθρο ΟΔΟ-2922) Πλακοστρώσεις πεζοδρομίων, νησίδων και κοινοχρήστων υπαιθρίων χώρων με πλάκες έγχρωμες, τύπου βότσαλο ψιλής διατομής (ήπιου ανάγλυφου), κατά ΕΛΟΤ ΕΝ 1339, διαστάσεων 40x40 cm. Κατασκευή πλακοστρώσεων πεζοδρομίων, πλατειών και κοινοχρήστων χώρων από αντιολισθηρές πλάκες τύπου βότσαλο, έγχρωμες (χρώματος σύμφωνα με τα εγκεκριμένα σχέδια από ΣΑ, σε συνεννόηση με την Υπηρεσία), τυποποιημένων διαστάσεων 40x40 cm, πάχους 3-4 cm. Στην τιμή μονάδας περιλαμβάνονται: η προμήθεια, μεταφορά και απόθεση στον τόπο του έργου πλακών συσκευασμένων σε παλέτες, η παρασκευή και διάστρωση του κονιάματος έδρασης πάχους τουλάχιστον 3 εκ., (εργασία και υλικά), η τοποθέτηση των πλακών κατά την προβλεπόμενη από την μελέτη διάταξη (συμπεριλαμβανομένης της κοπής τεμαχίων, για την πλήρη κάλυψη της προβλεπομένης επιφάνειας, με χρήση ειδικών κοπτικών εργαλείων), η αρμολόγηση, με αριάνι της κατάλληλης απόχρωσης (υλικά και εργασία), ο πλήρης καθορισμός της διαστρωθείσας επιφανείας και η περισυλλογή και αποκομιδή προς οριστική απόθεση σε οποιαδήποτε απόσταση πλεοναζόντων υλικών κατασκευής, θραυσμάτων πλακών, υλικών συσκευασίας κλπ. Συμπεριλαμβάνεται επίσης η τοποθέτηση ανακλαστικών ταινιών προστασίας στην περίμετρο της πλακόστρωσης μέχρι την σκλήρυνση του κονιάματος έδρασης. Τιμή ανά τετραγωνικό μέτρο (m 2 ) πλήρως αποπερατωμένης, κατά τα ως άνω, πλακόστρωσης. Τ.Ε. ΕΥΡΩ (Ολογράφως) : Είκοσι τέσσερα ευρώ (Αριθμητικώς) : 24,00 Άρθρο 38 ο Επιστρώσεις δαπέδων με κυβολίθους από γρανίτη Κωδικός Αναθεώρησης ΟΙΚ

26 Επιστρώσεις δαπέδων με κυβολίθους από γρανίτη, διαστάσεων 10x10x5 cm, οποιουδήποτε σχεδίου, χρώματος και υφής, σύμφωνα με την μελέτη. Περιλαμβάνεται στην μεν περίπτωση έδρασης σε υφιστάμενο σκυρόδεμα, η εφαρμογή στρώσης τσιμεντοκονιάματος των 350 kg τσιμέντου, στην δε περίπτωση τοποθέτησης επί εδάφους η απίσωση και συμπύκνωση αυτού με δονητή καθώς και η αρμολόγηση με ψιλή θραυστή άμμο εν ξηρώ, ή με κονίαμα των 450 kg τσιμέντου. Πλήρως περαιωμένη εργασία τοποθέτησης, με τα απαιτούμενα υλικά και μικροϋλικά επί τόπου. Τιμή ανά τετραγωνικό μέτρο (m 2 ) Τ.Ε. ΕΥΡΩ (Ολογράφως) : Σαράντα πέντε ευρώ (Αριθμητικώς) : 45,00 6. ΟΜΑΔΑ ΣΤ : ΧΡΩΜΑΤΙΣΜΟΙ - ΕΙΔΙΚΕΣ ΚΑΛΥΨΕΙΣ - ΜΟΝΩΣΕΙΣ Άρθρο 39 ο Υδροχρωματισμοί επιφανειών σκυροδέματος ή τσιμεντοκονιάματος με ακρυλικό υδατοδιαλυτό τσιμεντόχρωμα Κωδικός Αναθεώρησης ΟΙΚ 7725 Υδροχρωματισμοί με τσιμεντόχρωμα επιφανειών σκυροδέματος ή τσιμεντοκονιάματος, σε δύο ή περισσότερες στρώσεις μέχρι να επιτευχθεί τέλεια ομοιοχρωμία και συνολικό πάχος ξηρού υμένα 125 μικρά. Υλικά πάσης φύσεως και εργασία, σύμφωνα με την μελέτη και την ΕΤΕΠ "Χρωματισμοί επιφανειών σκυροδέματος". Τιμή ανά τετραγωνικό μέτρο (m2). Τ.Ε. ΕΥΡΩ (Ολογράφως) : Τρία ευρώ και ενενήντα λεπτά (Αριθμητικώς) : 3,90 Άρθρο 40 ο Επάλειψη επιφανειών σκυροδέματος με ελαστομερές ασφαλτικό γαλάκτωμα (Κωδικός Αναθεώρησης ΟΙΚ 7902 ) Επάλειψη επιφανειών σκυροδέματος με ασφαλτικό ελαστομερές γαλάκτωμα, εκτελούμενη επί οποιασδήποτε επιφανείας με ψήκτρα ή ρολό, ήτοι ασφαλτικό υλικό επί τόπου και εργασία καθαρισμού της επιφανείας και επαλείψεως σύμφωνα με τις σύμφωνα με τις οδηγίες του προμηθευτή. Tιμή ανά τετραγωνικό μέτρο (m2) 26
