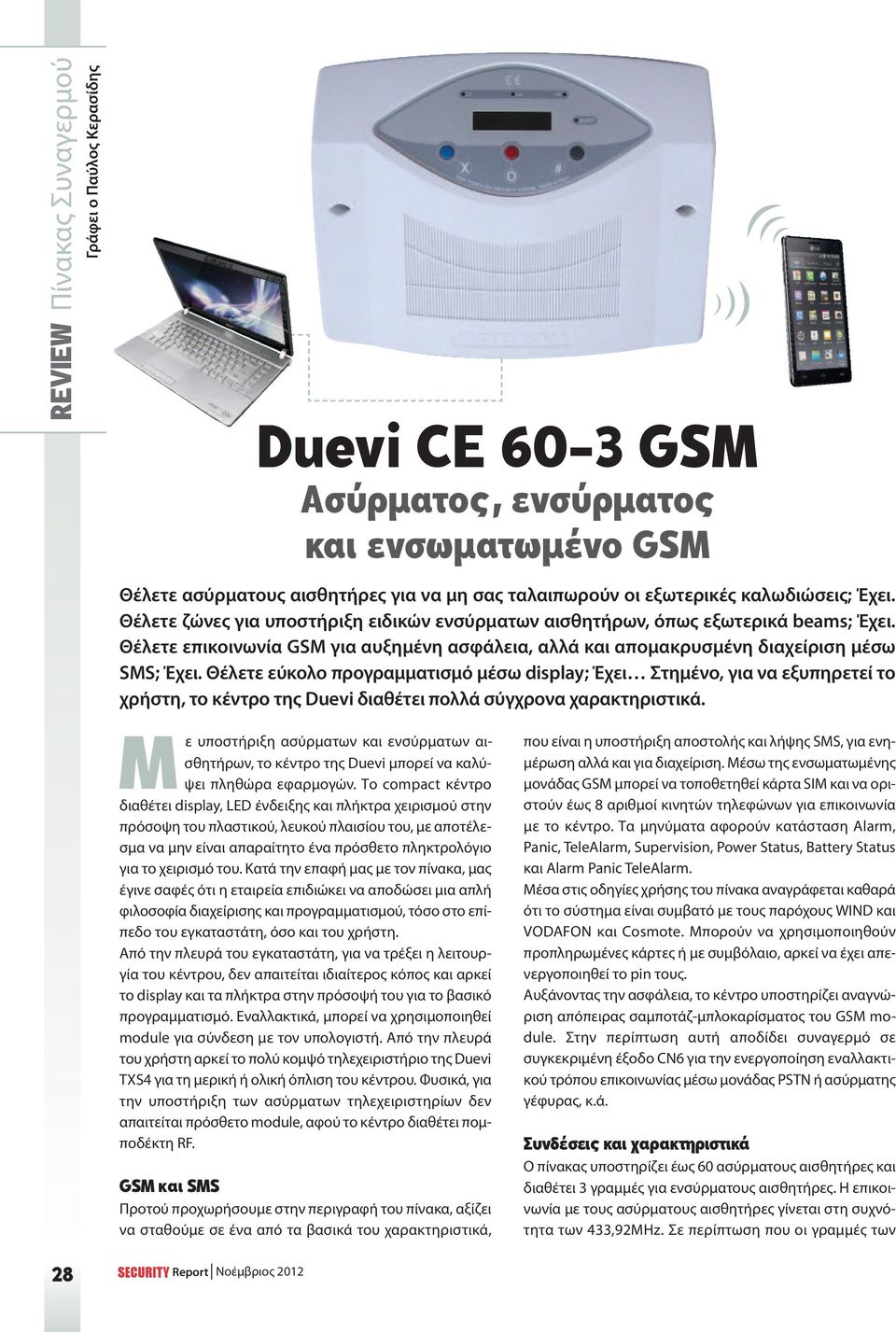

2 REviEw Πίνακας Συναγερμού Γράφει ο Παύλος Κερασίδης Duevi CE 60-3 GSM Ασύρματος, ενσύρματος και ενσωματωμένο GSM Θέλετε ασύρματους αισθητήρες για να μη σας ταλαιπωρούν οι εξωτερικές καλωδιώσεις; Έχει. Θέλετε ζώνες για υποστήριξη ειδικών ενσύρματων αισθητήρων, όπως εξωτερικά beams; Έχει. Θέλετε επικοινωνία GSM για αυξημένη ασφάλεια, αλλά και απομακρυσμένη διαχείριση μέσω SMS; Έχει. Θέλετε εύκολο προγραμματισμό μέσω display; Έχει Στημένο, για να εξυπηρετεί το χρήστη, το κέντρο της Duevi διαθέτει πολλά σύγχρονα χαρακτηριστικά. Με υποστήριξη ασύρματων και ενσύρματων αισθητήρων, το κέντρο της Duevi μπορεί να καλύψει πληθώρα εφαρμογών. Το compact κέντρο διαθέτει display, LED ένδειξης και πλήκτρα χειρισμού στην πρόσοψη του πλαστικού, λευκού πλαισίου του, με αποτέλεσμα να μην είναι απαραίτητο ένα πρόσθετο πληκτρολόγιο για το χειρισμό του. Κατά την επαφή μας με τον πίνακα, μας έγινε σαφές ότι η εταιρεία επιδιώκει να αποδώσει μια απλή φιλοσοφία διαχείρισης και προγραμματισμού, τόσο στο επίπεδο του εγκαταστάτη, όσο και του χρήστη. Από την πλευρά του εγκαταστάτη, για να τρέξει η λειτουργία του κέντρου, δεν απαιτείται ιδιαίτερος κόπος και αρκεί το display και τα πλήκτρα στην πρόσοψή του για το βασικό προγραμματισμό. Εναλλακτικά, μπορεί να χρησιμοποιηθεί module για σύνδεση με τον υπολογιστή. Από την πλευρά του χρήστη αρκεί το πολύ κομψό τηλεχειριστήριο της Duevi TXS4 για τη μερική ή ολική όπλιση του κέντρου. Φυσικά, για την υποστήριξη των ασύρματων τηλεχειριστηρίων δεν απαιτείται πρόσθετο module, αφού το κέντρο διαθέτει πομποδέκτη RF. GSM και SMS Προτού προχωρήσουμε στην περιγραφή του πίνακα, αξίζει να σταθούμε σε ένα από τα βασικά του χαρακτηριστικά, που είναι η υποστήριξη αποστολής και λήψης SMS, για ενημέρωση αλλά και για διαχείριση. Μέσω της ενσωματωμένης μονάδας GSM μπορεί να τοποθετηθεί κάρτα SIM και να οριστούν έως 8 αριθμοί κινητών τηλεφώνων για επικοινωνία με το κέντρο. Τα μηνύματα αφορούν κατάσταση Alarm, Panic, TeleAlarm, Supervision, Power Status, Battery Status και Alarm Panic TeleAlarm. Μέσα στις οδηγίες χρήσης του πίνακα αναγράφεται καθαρά ότι το σύστημα είναι συμβατό με τους παρόχους WIND και VODAFON και Cosmote. Μπορούν να χρησιμοποιηθούν προπληρωμένες κάρτες ή με συμβόλαιο, αρκεί να έχει απενεργοποιηθεί το pin τους. Αυξάνοντας την ασφάλεια, το κέντρο υποστηρίζει αναγνώριση απόπειρας σαμποτάζ-μπλοκαρίσματος του GSM module. Στην περίπτωση αυτή αποδίδει συναγερμό σε συγκεκριμένη έξοδο CN6 για την ενεργοποίηση εναλλακτικού τρόπου επικοινωνίας μέσω μονάδας PSTN ή ασύρματης γέφυρας, κ.ά. Συνδέσεις και χαρακτηριστικά Ο πίνακας υποστηρίζει έως 60 ασύρματους αισθητήρες και διαθέτει 3 γραμμές για ενσύρματους αισθητήρες. Η επικοινωνία με τους ασύρματους αισθητήρες γίνεται στη συχνότητα των 433,92MHz. Σε περίπτωση που οι γραμμές των 28 SECURITY Report Νοέμβριος 2012

3 Η ενσωματωμένη μονάδα GSM για αποστολή SMS και απομακρυσμένη διαχείριση. ενσύρματων αισθητήρων δεν χρησιμοποιούνται πρέπει να οδηγούνται στη σύνδεση +VS (12V) για να μη δίνουν συναγερμό. Στην εσωτερική πλακέτα της συσκευής συναντάμε επίσης 3 εξόδους σημάτων, που αντιστοιχούν στα LED λειτουργίας της πρόσοψης. Αυτές οι συνδέσεις μπορούν, για παράδειγμα, να οδηγήσουν εξωτερικά LED για την παρακολούθηση της λειτουργίας της μονάδας. Στη συνέχεια έχουμε σύνδεση για εξωτερικό αναγνώστη κλειδιών (και είσοδο για μηχανικό κλειδί), σύνδεση για εξωτερική σειρήνα (πέρα από την εσωτερική του πίνακα) και τέλος μια προγραμματιζόμενη έξοδο aux. Η προγραμματιζόμενη έξοδος Alarm μπορεί να ενεργοποιηθεί/απενεργοποιηθεί μέσω εντολής από SMS, μέσω θερμοστάτη, μέσω τηλεφώνου ή όταν οπλίζεται/αφοπλίζεται ο συναγερμός. REviEw Πίνακας Συναγερμού Προγραμματισμός Μεγάλο ρόλο στη ρύθμιση του πίνακα παίζουν τα dipswitch στο εσωτερικό του. Καταρχάς, για να ξεκινήσει η λειτουργία του πίνακα, πρέπει να ενεργοποιηθεί εσωτερικό διακοπτάκι (panel on/off). Επίσης μέσα από τα dip switch μπορεί να απενεργοποιηθεί το tamper του πλαισίου του πίνακα. Ένα ακόμα πολύ σημαντικό dip switch είναι αυτό που βάζει τον πίνακα σε κατάσταση προγραμματισμού. Αντί λοιπόν να εισάγει ο τεχνικός κωδικό εγκαταστάτη από το Στις γραμμές που έχουμε τις παγίδες, συνδέονται ενσύρματοι αισθητήρες. Νοέμβριος 2012 SECURITY Report 29

4 REviEw Πίνακας Συναγερμού Οι τρεις διαθέσιμοι τρόποι ασύρματης επικοινωνίας με τον πίνακα. display, μέσω του dip switch, με hardware τρόπο, οδηγεί τον πίνακα σε κατάσταση ρύθμισης. Το μενού του πίνακα είναι απλό και με κυκλικές επιλογές ο προγραμματισμός μπορεί εύκολα να πραγματοποιηθεί από το display και τα 3 πλήκτρα. Τα βασικότερα βήματα είναι τα εξής τρία: Αντιστοίχιση χειριστηρίου: Στο μενού αυτό προχωράμε στην επιλογή εκμάθησης τηλεχειριστηρίου και αρκεί το πάτημα ενός πλήκτρου από το remote για να καταχωρηθεί στον πίνακα. Υπάρχουν 16 διαθέσιμες θέσεις για τηλεχειριστήρια και πληκτρολόγια. Αντιστοίχιση αισθητήρων: Μέσα από το μενού αυτό γίνεται η καταχώριση των RF αισθητήρων. Επιλέγοντας μια από τις 60 θέσεις, βάζουμε τον πίνακα σε κατάσταση εκμάθησης και εισάγοντας την μπαταρία στο αισθητήριο γίνεται η καταχώριση. Προγραμματισμός ζωνών: Αρχικά προβάλλονται οι 3 ενσύρματες ζώνες και στη συνέχεια οι ασύρματες. Για κάθε ζώνη μπορεί να γίνει ρύθμιση κατάστασης (συναγερμός με χρόνο εισόδου, άμεσος συναγερμός, απενεργοποίηση συναγερμού), όπως και καταχώριση σε ένα από τα τρία partition (Total, Partial, External). Εκτός από τις παραπάνω επιλογές υπάρχουν οι λοιπές ρυθμίσεις για χρόνους εισόδου/εξόδου, δοκιμών λειτουργίας των αισθητήρων RF και της μονάδας GPRS, προγραμματισμού Εσωτερικό ασύρματο ραντάρ Duevi DIRRV2 με αυτονομία ενός έτους. της εξόδου AUX, κ.ά. Η εισαγωγή των αριθμών των κινητών τηλεφώνων γίνεται από το μενού του χρήστη. Για την αντιστοίχιση των γεγονότων που θα αποστέλλουν SMS σε συγκεκριμένους αριθμούς πρέπει να γίνει προγραμματισμός μέσω USB και λογισμικού, ενώ αλλιώς υπάρχει προκαθορισμένη αντιστοίχιση. Πληκτρολόγια και Τηλεχειριστήρια Το πληκτρολόγιο για τη χρήση του πίνακα δεν είναι απαραίτητο, αφού ο χρήστης μπορεί να οπλίζει/αφοπλίζει το σύστημα μέσω του remote και να το επιβλέπει μέσω του display. Παρόλα αυτά υποστηρίζει ασύρματα πληκτρολόγια και μάλιστα με αμφίδρομη επικοινωνία. Για τη δοκιμή λάβαμε δύο διαφορετικούς τύπους πληκτρολογίων, το DVRT- RTIB με πλήκτρα και το DVT Touch με οθόνη αφής. Πέρα από τη διαφορά στην αίσθηση και την εμφάνιση (με το DVT Touch να είναι αρκετά πιο όμορφο από το μέτριας αισθητικής RTIB), τα δύο μοντέλα υποστηρίζουν τις ίδιες εντολές. Χαρακτηριστικό των πληκτρολογίων είναι το πολύ μικρό τους μέγεθος, κυρίως λόγω της απουσίας οθόνης (η οποία δε χρειάζεται, αφού ο πίνακας διαθέτει display). Η αμφίδρομη επικοινωνία επιτρέπει στον πίνακα να στείλει στο πληκτρολόγιο πληροφορία για την κατάστασή του. Για παράδειγμα, στην περίπτωση που γίνει όπλιση από τον πίνακα, στο πληκτρολόγιο ανάβει το αντίστοιχο πλήκτρο όπλισης. Για την όπλιση/αφόπλιση μέσω των πληκτρολογίων, ο χρήστης εισάγει τον κωδικό χρήστη και πατάει το αντίστοιχο πλήκτρο ολικής ή μερικής όπλισης. Τέλος, οι μονάδες μπορούν να δεχθούν σήμα συναγερμού μέσω σύνδεσης που διαθέτουν στο εσωτερικό τους με εξωτερική μαγνητική επαφή. Από την άλλη πλευρά, χάρη στην ενσωματωμένη μονάδα 30 Εξωτερικό ραντάρ Dirrve Dirfe με δύο κεφαλές και διπλή τεχνολογία ανίχνευσης. SECURITY Report Νοέμβριος 2012 Ανιχνευτής κουρτίνα διπλής τεχνολογίας E-WALL DT-R.

5 Ρυθμιστικά dip-switch και jumpers για την προσαρμογή του E-WALL. RF, αλλά και την υψηλή αισθητική του Remote Control TXS4, είναι πολύ δύσκολο ο χρήστης να μην επιλέξει να διαχειρίζεται τον πίνακα μέσω των τηλεχειριστηρίων μπρελόκ. Πολύ κομψά, τα χειριστήρια διαθέτουν 4 λευκά πλήκτρα για όπλιση, αφόπλιση, μερικό οπλισμό και πανικό. Περιφερειακά αισθητήρια Με σύστημα «ομιλίας» με τα αισθητήρια ο πίνακας υποστηρίζει anti-masking, όπως και στην επικοινωνία GPRS. Με αυτόν τον τρόπο, σε περίπτωση απόπειρας σαμποτάζ της RF επικοινωνίας, ενεργοποιείται συναγερμός. Μαζί με τον πίνακα λάβαμε για δοκιμή μια πλούσια σειρά ασύρματων αισθητήρων. Εσωτερικό Ραντάρ Duevi DiRRv2: Ακολουθώντας τη λογική παραμετροποίησης του κέντρου, διαθέτει dip-switch για την προσαρμογή του. Έτσι, ενσωματώνει 4 διακόπτες για λειτουργία test, μέτρηση ενός ή δύο παλμών, απενεργοποίηση του tamper και λειτουργία του ενδεικτικού LED. Η ρύθμιση ευαισθησίας του αισθητήρα γίνεται μέσω του dip-switch για τη μέτρηση των παλμών, αλλά και ενός ποτενσιόμετρου. Εξωτερικό ραντάρ Dirrve Dirfe: Για το συγκεκριμένο ανιχνευτή έχουμε κάνει ξεχωριστή παρουσίαση στο περιοδικό μας, αφού αποτελεί ένα μεγάλο κεφάλαιο από μόνος του. Ο υπέρυθρος παθητικός ανιχνευτής είναι σχεδιασμένος για εξωτερική χρήση και συνοδεύεται από πρόσθετο στέγαστρο. Στο εσωτερικό του διαθέτει δύο αυτόνομες κεφαλές PIR, που μπορούν να ρυθμιστούν ξεχωριστά. Κάθε κεφαλή PIR συνοδεύεται από φακό Fresnel, ο οποίος δημιουργεί 5 διπλές δέσμες, οριζόντιες προς το έδαφος, με άνοιγμα 100 μοιρών. Το γεγονός αυτό επιτρέπει στον ανιχνευτή να ρυθμιστεί σε τρεις καταστάσεις συναγερμού: OR, AND και Directional AND, που αντιστοιχούν στον τρόπο ενεργοποίησης συναγερμού σύμφωνα με τη σειρά διακοπής των σημάτων των δύο κεφαλών. Ανιχνευτής κουρτίνα διπλής τεχνολογίας E-wALL DT-R: Το REviEw Πίνακας Συναγερμού Η μικρή κουρτίνα DIRRPV για εφαρμογή σε πόρτες και παράθυρα. Νοέμβριος 2012 SECURITY Report 31

6 REviEw Πίνακας Συναγερμού Ο ασύρματος πομπός για επαφές με τριπλή προστασία. EWALL είναι ανιχνευτής κουρτίνα για εξωτερική χρήση, ιδανικός για τοποθέτηση σε παράθυρα και πόρτες. Υποστηρίζει διπλή τεχνολογία με 2 παθητικά υπέρυθρα και 1 μικροκύμα στους 2,4GHz. Δημιουργεί μια κουρτίνα δέσμης για την προστασία των παραθύρων και των πορτών. Με κύκλωμα αυτόματης αντιστάθμισης στις αλλαγές της θερμοκρασίας του περιβάλλοντος, αποτρέπει τους ψεύτικους συναγερμούς. Λειτουργεί με μπαταρία λιθίου 7,2V και έχει αυτονομία 4 χρόνια. Κουρτίνα DiRRPv: Με μέγεθος στο 1/3 του E-WALL, η κουρτίνα DIRRPV έρχεται να καλύψει πιο απλές εφαρμογές. Βασίζεται σε ένα παθητικό υπέρυθρο και διαθέτει ένα LED για ένδειξη αναγνώρισης κίνησης. Μέσω jumper μπορεί να ρυθμιστεί η ευαισθησία του και από dipswitch να απενεργοποιηθεί το tamper. Με μια ματιά info Παγίδα CTSR LiGHT: Στο εσωτερικό της η ασύρματη παγίδα διαθέτει συνδέσεις για παραθυρόφυλλα, εσωτερικό ή εξωτερικό reed και 2ο εξωτερικό ανεξάρτητο αισθητήρα. Εύκολος προγραμματισμός από το display, τα πλήκτρα και τα LED της πρόσοψης. Συχνότητα RF: 433,92MHz. Κάλυψη: 100 μέτρα σε ανοιχτό πεδίο. Είσοδοι Alarm: 60 ζώνες RF, 3 είσοδοι NC, 1 είσοδος για αισθητήρα θερμοκρασίας. Έξοδοι: Κατάσταση εγκατάστασης, Pre-alarm, Alarm, 1 προγραμματιζόμενο ρελέ. Τύπος όπλισης: Ολικός και 2 μερικοί. Συσκευές όπλισης: 16 πληκτρολόγια ή και τηλεχειριστήρια. Τηλεφωνητής GSM: Υποστήριξη έως 8 αριθμούς κινητών, αποστολή SMS. Rakson Δοϊράνης 193, Καλλιθέα, Αθήνα, τηλ.: , fax: , info@rakson.gr, site: Σύνδεση με υπολογιστή Για τη σύνδεση του κέντρου με τον υπολογιστή είναι απαραίτητο το module Converter USB. Η πλακέτα συνδέεται στον πίνακα και παρέχει σύνδεση USB για επικοινωνία με υπολογιστή. Μέσα στο συνοδευτικό CD του μετατροπέα περιέχεται το λογισμικό, τα drivers και οι οδηγίες χρήσης. Με τον προγραμματισμό από το display στην πρόσοψη του πίνακα να είναι αρκετά φιλικός, το λογισμικό έρχεται να καλύψει ορισμένες ιδιαίτερες απαιτήσεις, όπως αντιστοίχιση λειτουργιών σε συγκεκριμένους αριθμούς κινητών ή backup ρυθμίσεων. Εν κατακλείδι Ο πίνακας της Duevi καταφέρνει να διατηρεί πολύ καλή ισορροπία ανάμεσα στο απλό και το επαγγελματικό. Η υποστήριξη σημαντικών τύπων αισθητηρίων και μάλιστα ιδιαίτερα ποιοτικών, με πολλά ρυθμιστικά, προσφέρει στον πίνακα ευρύ φάσμα εφαρμογών. Φυσικά για αισθητήρες που δεν καλύπτονται από την ασύρματη γκάμα, υπάρχουν πάντα οι ενσύρματες γραμμές. Η φιλοσοφία προγραμματισμού από το display είναι έξυπνη και βολεύει στην εξοικονόμηση πληκτρολογίων, αλλά αναγκάζει τον τεχνικό να τοποθετήσει τον πίνακα κάπου με εύκολη πρόσβαση και οπτική επαφή. Από την άλλη πλευρά, η διαχείριση και οπτική επιβεβαίωση της κατάστασης του πίνακα μπορεί να καλυφτεί επαρκώς από τα remote control σε συνδυασμό με τρεις εξόδους που αντιστοιχούν στα τρία LED της πρόσοψης. n Για εξειδικευμένες ρυθμίσεις είναι απαραίτητη η σύνδεση με υπολογιστή. Η μονάδα Converter USB για την παροχή επικοινωνίας USB με PC. 32 SECURITY Report Νοέμβριος 2012
