1 Φορητοί αεροσυμπιεστές εργοταξίων MOBILAIR M 13 M 350 Με το παγκοσμίως αναγνωρισμένο SIGMA PROFIL 1,2 έως 34,0 m³/min ( cfm)

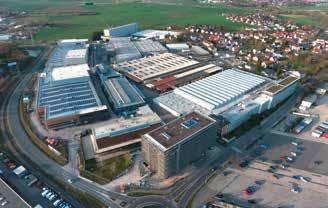

2 MOBILAIR Υψηλή απόδοση με την ποιότητα της KAESER Πρόγραμμα προμήθειας KAESER Λύσεις για κάθε χρήση Κοχλιοφόροι αεροσυμπιεστές Μη λιπαινόμενοι κοχλιοφόροι αεροσυμπιεστές Φυσητήρες περιστρεφομένων εμβόλων Πεπιεσμένος ς: μια ευέλικτη πηγή ενέργειας Made in Germany Έχοντας σχεδόν 100 χρόνια εμπειρίας στον τομέα της μηχανολογίας, η KAESER KOMPRESSOREN είναι σήμερα ένας από τους κορυφαίους κατασκευαστές αεροσυμπιεστών και παρόχους συστημάτων σε παγκόσμιο επίπεδο. Η γκάμα των προϊόντων και των υπηρεσιών της KAESER είναι πολύ μεγάλη, ώστε ο κάθε πελάτης να βρίσκει την ιδανική λύση για τις δικές του ανάγκες. Οι αεροσυμπιεστές εργοταξίων των διαφόρων σειρών MOBILAIR κατασκευάζονται στο Coburg της Βόρειας Βαυαρίας. Το πρόσφατα ανακαινισμένο εργοστάσιο της εταιρείας είναι εξοπλισμένο με την τελευταία λέξη της τεχνολογίας. Μεταξύ άλλων, διαθέτει εγκαταστάσεις ηχητικής μέτρησης με πιστοποίηση TÜV για μετρήσεις ηχητικής στάθμης ελεύθερου πεδίου, μια προηγμένη μονάδα επίστρωσης με σκόνη, καθώς και ένα καλό σύστημα production logistics. Κοχλιοφόροι φυσητήρες Σύστημα διαχείρισης Φορητοί αεροσυμπιεστές εργοταξίων Εμβολοφόροι αεροσυμπιεστές και τεχνολογία συμπυκνωμάτων Αποθήκευση και διατήρηση πίεσης SIGMA PROFIL Εύκολη συντήρηση, εύκολη πρόσβαση Κάθε κοχλίας της KAESER διαθέτει ρότορες με SIGMA PROFIL, το οποίο συμβάλλει στην εξοικονόμηση ενέργειας. Η προσεκτική κατασκευή και τα ρυθμισμένα ρουλεμάν ακριβείας εξασφαλίζουν μεγάλη διάρκεια ζωής και αξιοπιστία. Ο χειρισμός των αεροσυμπιεστών εργοταξίων MOBILAIR είναι απλός και η πρόσβαση σε όλα τα σημεία συντήρησης εύκολη. Έτσι, οι εργασίες σέρβις γίνονται γρήγορα και αποτελεσματικά. Προαιρετικά, διατίθενται και εξατομικευμένες συμβάσεις σέρβις. Ανάλυση και συμβουλευτική υποστήριξη Σύμβαση SIGMA AIR UTILITY Σέρβις 2 3

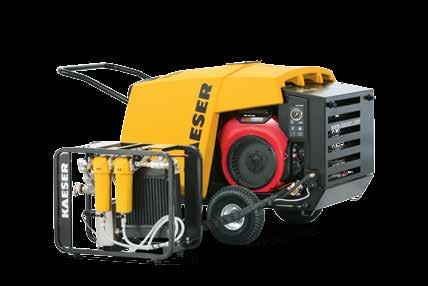

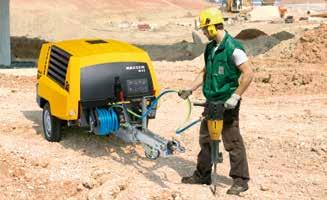

3 Μικροί αλλά θαυματουργοί με βενζινο έως 15 bar Οι αεροσυμπιεστές εργοταξίων με την κατοχυρωμένη ρύθμιση antifrost Ακόμα και οι μικρότεροι αεροσυμπιεστές MOBILAIR μπορούν να υποστηρίξουν αερόσφυρες, φτυάρια, δράπανα, πριόνια, κατσαβίδια και τριβεία αέρος και σφύρες μετατόπισης εδάφους. Η έκδοση των 15 bar είναι ιδανική για την τοποθέτηση καλωδίων οπτικών ινών χωρίς επιφανειακή εκσκαφή ή για δοκιμές στεγανότητας. Προαιρετικά διατίθεται εξωτερικός μεταψύκτης για την παροχή ψυχρού χωρίς συμπυκνώματα ή εξωτερικός συνδυασμός φίλτρων για πεπιεσμένο χωρίς λάδι. Με ογκομετρική παροχή από 2 έως 5,6 m³/min, αυτοί οι αεροσυμπιεστές εργοταξίων MOBILAIR δεν πτοούνται από τις χαμηλές θερμοκρασίες. Η κατοχυρωμένη ρύθμιση antifrost της KAESER προσαρμόζει αυτόματα τη θερμοκρασία των συστημάτων στη θερμοκρασία του περιβάλλοντος. Αυτή η ρύθμιση, σε συνδυασμό με τον προαιρετικό λιπαντήρα εργαλείων, δεν αφήνει τα εργαλεία να παγώσουν, ενώ αυξάνει τη διαθεσιμότητα και τη διάρκεια ζωής τους. MOBILAIR M13 με εξωτερικό συνδυασμό φίλτρων MOBILAIR M 20 PE με μέγ. υπερπίεση Τύπος Ονομαστική 100 psi 145 psi 175 psi 190 psi 215 psi M13 M15* M17 7 bar 10 bar 12 bar 13 bar 15 bar kw l kg m 3/ min 1,2 1,0 0,9 0,85 cfm m 3/ min 1,4 cfm 50 Honda GX 630 Honda GX 630 m 3/ min 1,6* 1,0 Honda cfm GX , x G ½ 15, x G ½ 15, x G ½ M20 M27 M31 M43 M50 M57utility M57utility* M57 M58utility M58 2,0 με μέγ. υπερπίεση cfm 71 m 3/ min 2,6 cfm psi 145 psi 175 psi 200 psi Τύπος Ονομαστική 7 bar 10 bar 12 bar 14 bar kw l kg D722 D1105 m 3/ min 3,15 2,6 2,3 1,9 cfm D1105T m 3/ min 4,2 cfm 150 m 3/ min 5,0 cfm 180 m 3/ min 5,1 4,35 cfm m 3/ min 5,4 4,7 cfm m 3/ min 5,6 cfm 200 m 3/ min 5,1 4,35 cfm m 3/ min 5,6 4,7 cfm V1505T V1505T CR CR Επιλογή γεννήτριας , , , , ,5 kva 6,5 kva *) μόνο για εξαγωγή εκτός ΕΕ *) μόνο για εξαγωγή εκτός ΕΕ 4 5

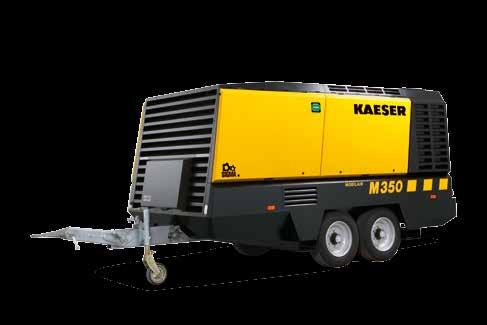

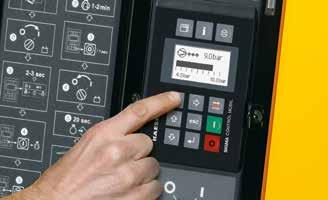

4 Αποδοτικοί και ευέλικτοι Πεπιεσμένος ς και όχι μόνο... Οικονομικοί και δυνατοί με SIGMA CONTROL SMART ή SIGMA CONTROL MOBIL Οι αεροσυμπιεστές εργοταξίων MOBILAIR αυτής της σειράς είναι εξαιρετικά ευέλικτοι. Με διαφορετικές τιμές μέγιστης πίεσης, προαιρετικές σύγχρονες γεννήτριες ή/ και εξοπλισμό επεξεργασίας, αυτά τα συστήματα προσαρμόζονται τέλεια στην εκάστοτε χρήση. Διαθέσιμο και για αεροσυμπιεστές MOBILAIR με ογκομετρική παροχή έως 34,0 m³/min, το πρωτοποριακό σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL SMART ή SIGMA CONTROL MOBIL είναι απλό στον χειρισμό και προσφέρει ξεκάθαρη εξοικονόμηση ενέργειας, προσαρμόζοντας τέλεια τη λειτουργία του στη λειτουργία του συγκροτήματος του αεροσυμπιεστή. MOBILAIR M 115 MOBILAIR M 350 M36 M45 M52 M70* M100* M122* M81 M82 M114 M115 με μέγ. υπερπίεση Τύπος Ονομαστική 100 psi 125 psi 145 psi 175 psi 200 psi 7 bar 8,6 bar 10 bar 12 bar 14 bar kw l kg 3,9 cfm ,2 4,15 cfm V , m 3/ min 5,2 cfm 185 V , m 3/ min 7,0 5,4 cfm V2003T 43, m 3/ min 10,2 8,5 7,2 6,4 cfm V3800DIT 71, m 3/ min 11,1 10,1 9,5 8,2 7,3 Deutz cfm TCD 2012 L m 3/ min 8,4 6,8 6,1 5,5 Deutz cfm TD , m 3/ min 8,4 6,8 6,1 5,5 cfm V 3307CRT 54, m 3/ min 9,7 8,4 7,5 Deutz cfm TCD 3.6 L m 3/ min 11,5 10,5 9,7 8,4 7,5 cfm V3800CRSTI x G1 ½ ½ ½ ½ ½ ½ Επιλογή γεννήτριας 13 kva** 8,5 kva 8,5 kva 8,5 / 13 kva 8,5 / 13 kva 8,5 / 13 kva M123* M135* M170* M200* M235* M250* M125** M171 M250 M350 με μέγ. υπερπίεση Τύπος Ονομαστική 100 psi 125 psi 145 psi 175 psi 200 psi 7 bar 8,6 bar 10 bar 12 bar 14 bar kw l kg 11,4 10,8 9,7 8,1 Deutz cfm TCD 2012 L ,0 12,0 10,5 Deutz cfm TCD 2013 L ,0 15,5 13,5 11,5 Deutz cfm TCD 2012 L ,2 19,7 18,0 16,0 14,5 Caterpillar cfm C 6.6 ACERT ,3 22,6 19,8 18,1 Cummins cfm QSB ,3 25,0 22,5 20,0 Mercedes Benz cfm OM 926 LA ,5 11,5 11,5 10,7 9,7 Deutz cfm TCD 4.1 L ,0 15,5 13,5 11,5 Deutz cfm TCD 6.1 L ,4 23,5 21,0 18,5 Mercedes Benz cfm OM 936 LA ,0 31,0 27,3 24,0 Mercedes Benz cfm OM 501 LA * ½ 1 x G ¾ 2 x G2 ½ ½ 2 x G 1 Επιλογή γεννήτριας 23 kva 6 *) μόνο για εξαγωγή εκτός ΕΕ **) σειρά *) μόνο για εξαγωγή εκτός ΕΕ **) M125: Περιοχή πίεσης 6 14 bar με δυναμική ρύθμιση ογκομετρικής παροχής 7

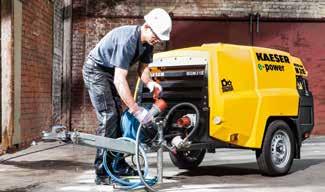

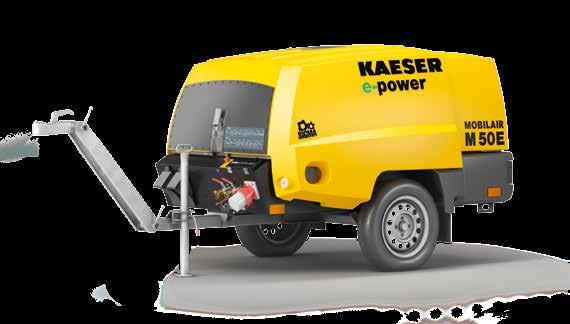

5 epower το εναλλακτικό σύστημα μετάδοσης κίνησης με μηδενικές εκπομπές ρύπων για αεροσυμπιεστές εργοταξίων Οπουδήποτε υπάρχει ηλεκτρικό ρεύμα, οι νέοι αεροσυμπιεστές εργοταξίων M 27E, M 31E και M 50E είναι έτοιμοι να ξεδιπλώσουν τις δυνατότητές τους. Ο ηλεκτρικός τους μηχανισμός μετάδοσης κίνησης είναι σχεδόν αθόρυβος, επιτρέποντας τη χρήση τους σε προστατευόμενες ζώνες όπου ισχύουν περιβαλλοντικοί και ηχητικοί περιορισμοί. Επίσης, επειδή ο μηχανισμός μετάδοσης κίνησης δεν εκπέμπει ρύπους, μπορούν να χρησιμοποιηθούν κάλλιστα μέσα σε κτίρια και σήραγγες. Επιλογές MOBILAIR Στάνταρ Προαιρετικό Πλαίσιο M 13 / M 15 / M 17 M 20 M 27 / M 31 M 36 M 43 M 45 M 50 M 52 M 57 M 58 Ρυμούλκηση με το χέρι Χωρίς φρένο Με φρένο Ράβδος ρυμούλκησης με δυνατότητα ρύθμισης ύψους Άκαμπτη ράβδος ρυμούλκησης Σταθερό πλαίσιο Ολισθητήρες M 57 / M 58 utility M 70 M 81 / M 82 / M 100 M 114 / M 115 M 122 M 123 M 125 M 135 M 170 / M 171 M 200 M 235 M 250 M 350 M 13E M 27E / M 31E M 50E Ράβδος ρυμούλκησης με δυνατότητα ρύθμισης ύψους, χωρίς φρένο αδράνειας και στάθμευσης Ράβδος ρυμούλκησης, άκαμπτη, χωρίς φρένο αδράνειας, με φρένο στάθμευσης Σταθερό πλαίσιο Ράβδος ρυμούλκησης με δυνατότητα ρύθμισης ύψους, με φρένο αδράνειας και στάθμευσης Ράβδος ρυμούλκησης, άκαμπτη, με φρένο αδράνειας και στάθμευσης Ολισθητήρες MOBILAIR M 50 E Ρύθμιση antifrost Συνδυασμός μικροφίλτρων Επαναθέρμανση MOBILAIR M 13 E Επιλογή A ψυχρός χωρίς συμπύκνωμα ψυχρός πεπιεσμένος ς, χωρίς συμπύκνωμα (100 % κορεσμένος), για εργαλεία και παράκαμψη σταθερών αεροσυμπιεστών M 13E M 27E M 31E M 50E με μέγ. υπερπίεση 100 psi 145 psi 175 psi 190 psi 200 psi 215 psi Ηλεκτρος (IE3) Ονομαστική Ασφάλεια 7 bar 10 bar 12 bar 13 bar 14bar 15 bar kw A kg 1,2 1,0 0,9 0,85 0,75 cfm ,6 cfm 92 ABM 7, x G ½ Siemens ,15 2,6 2,3 1,9 cfm ,0 3,8 cfm Siemens Siemens Επιλογή F ψυχρός χωρίς συμπύκνωμα φιλτραρισμένος Επιλογή B θερμός ξηρός Επιλογή G θερμός ξηρός φιλτραρισμένος Ρύθμιση antifrost Ρύθμιση antifrost Φίλτρο Φίλτρο Επαναθέρμανση Επαναθέρμανση ψυχρός πεπιεσμένος ς, χωρίς συμπύκνωμα (100 % κορεσμένος), χωρίς ρυπαντικά σωματίδια, χωρίς λάδι βάσει ZTVING ξηρός πεπιεσμένος ς, θέρμανση κατά τουλάχιστον 20 C, για λειτουργία κάτω από τους 0 C και για εργασία με μακρύτερους αγωγούς ξηρός πεπιεσμένος ς, θέρμανση κατά τουλάχιστον 20 C, χωρίς ρυπαντικά σωματίδια, χωρίς λάδι βάσει ZTVING Επιπλέον, διατίθενται και άλλες επιλογές για την επεξεργασία. Είμαστε στη διάθεσή σας για να σας συμβουλεύσουμε σχετικά. 8 9

6 Επιλογές MOBILAIR Εργαλεία Στάνταρ Προαιρετικό Γεννήτρια M 13 / M 15 / M 17 M 20 M 27 / M 31 Γνήσια ανταλλακτικά KAESER M 36 Πρόσθετα εξαρτήματα MOBILAIR Ηλεκτρικό καλώδιο σύνδεσης με το όχημα ρυμούλκησης και προσαρμογέας (7 και 13 πόλων, 12 και 24 V) Ένσφαιροι σύνδεσμοι 50 mm και κρίκοι ρυμούλκησης με διάμετρο 45, 68 και 76 mm Διάφοροι εύκαμπτοι σωλήνες (σκέτοι ή συνοδευόμενοι από ενσωματωμένες ζεύξεις με σιαγόνες) Λιπαντήρας εύκαμπτου σωλήνα σε βάση, προαιρετικά με λιπαντήρα εργαλείων 4 l Υγρά και λιπαντικά Σετ φίλτρων για τακτική συντήρηση Για εξαρτήματα συντήρησης και ανταλλακτικά, εμπιστευτείτε τη γνωστή ποιότητα. Τα γνήσια ανταλλακτικά της KAESER συνοδεύονται από εγγύηση και είναι σχεδιασμένα επακριβώς για τις συνθήκες. M 43 / M 50 M 45 M 52 M 57 M 58 M 57 utility M 58 utility M 70 6,5 kva 8,5 kva 13 kva 23 kva Κάλυμμα ταμπλό γεννήτριας Εξοπλισμός Ειδικό χρώμα Κάλυμμα πολυαιθυλενίου SIGMA CONTROL MOBIL SIGMA CONTROL SMART Κάλυμμα πίνακα χειρισμού Διακόπτης διαχωρισμού μπαταρίας Λιπαντήρας εργαλείων Βαλβίδα αντεπιστροφής (στάνταρ από 10 bar) Θήκη εργαλείων Καρούλι εύκαμπτου σωλήνα Θήκη εγγράφων Διάταξη διαχωρισμού νερού για καύσιμο Φλογοπαγίδα Βαλβίδα απενεργοποίησης Στεγανό πάτωμα Έκδοση χαμηλής θερμοκρασίας M 81 M 82 M 100 M 114 M 115 M 122 M 123 M 125 M 135 M 170 / M 171 M 200 M 235 M 250 IIIA M 250 IV M 350 M 13E M 27E / M 31E M 50E *) στα 6 bar, **) βάσει ISO Σφυριά διάτρησης με λαβή αντίχειρα BH ,5 S19x82,5 α) 8,6 8,5 15,4 BH ,5 S22x82,5 α) 8,6 8,5 15,4 BH ,1 S22x108 ε) 15, ,0 με λαβή Τ Συχνότητα κρούσεων BH ,6 S22x108 ε) 18, ,0 BH ,1 S22x108 ε) 24, ,7 με λαβή Τ (αντικραδασμική) BH 16 V ,6 S22x108 ε) 22, ,6 *) στα 5 bar, **) βάσει ISO Κατανάλωση *) Υποδοχή εργαλείου άκρο τοποθέτησης Ενέργεια κρούσης Σταθμισμένη αθροιστική τιμή επιτάχυνσης **) 1/min m³/min kg Joule m/s² Σφυριά εργοταξίων με λαβή αντίχειρα H ,8 S19x50 α) 5,8 12 7,6 H ,0 R25x75 α) 9,3 34 9,9 H ,0 S22x82,5 γ) 9,4 34 9,9 H ,0 S22x82,5 β) 9,8 34 9,9 H ,0 R25x75 α) 12,0 40 9,1 H ,0 S22x82,5 γ) 12,5 40 9,1 H ,0 S22x82,5 β) 14,3 40 9,1 με λαβή αντίχειρα (αντικραδασμική) H 93 V ,8 S22x82,5 γ) 10,6 34 6,4 H 112 V ,9 S22x82,5 γ) 12,8 40 7,5 με λαβή Τ (αντικραδασμική) AH 140 V ,0 S22x82,5 γ) 14,8 40 7,6 AH 160 V ,0 S25x108 δ) 18,2 54 9,8 AH 182 V ,2 S25x108 δ) 20,5 49 8,1 AH 211 V ,3 S25x108 δ) 21,1 58 9,6 AH 251 V ,7 S28x152 δ) 24,6 64 9,2 AH 251 V ,7 S32x152 δ) 24,4 64 9,2 AH 301 V ,9 S32x152 δ) 27,5 74 8,4 Εικ.: H 93 V Εικ.: AH 182 V Εικ.: BH 16 V α) κάλυμμα συγκράτησης, β) μάνδαλο συγκράτησης, γ) σταυρωτό κάλυμμα, δ) κάλυμμα συγκράτησης με σύρτη, ε) βραχίονας συγκράτησης 10 11

7 Παγκόσμια παρουσία Ως μία από τις μεγαλύτερες εταιρείες κατασκευής αεροσυμπιεστών και διάθεσης συστημάτων, η KAESER KOMPRESSOREN βρίσκεται σε όλα τα μέρη του κόσμου. Σε περισσότερες από 100 χώρες, τα υποκαταστήματα και οι συνεργάτες μας διαθέτουν στους πελάτες μας υπερσύγχρονα, αποδοτικά και αξιόπιστα συστήματα. Έμπειροι σύμβουλοι και μηχανικοί παρέχουν πλήρη συμβουλευτική υποστήριξη και αναπτύσσουν ξεχωριστές και ενεργειακά αποδοτικές λύσεις για όλα τα πεδία χρήσης του. Χάρη στο παγκόσμιο δίκτυο υπολογιστών του διεθνούς ομίλου εταιρειών της KAESER, όλοι οι πελάτες μας σε κάθε σημείο του πλανήτη έχουν πρόσβαση στην τεχνογνωσία μας. Το εξειδικευμένο παγκόσμιο δίκτυο πωλήσεων και σέρβις εξασφαλίζει τη μέγιστη δυνατή διαθεσιμότητα όλων των προϊόντων και υπηρεσιών της KAESER σε ολόκληρο τον κόσμο. ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 103 Τ.Κ Καμίνια Τηλ Fax: ΚΟΡΩΠΙ 2ο χλμ Κορωπίου Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ Τ.Κ Τηλ.: Fax: ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης Αθηνών Τ.Θ Τ.Κ Τηλ.: Fax: ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Tel: Fax: Cel: sales@alpaksolutions.com ΒΟΥΛΓΑΡΙΑ Circular Road 255 Sofi a 1000 Tel: Fax: info@mavaindustrial.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ P500GR Με την επιφύλαξη τεχνικών τροποποιήσεων /17
