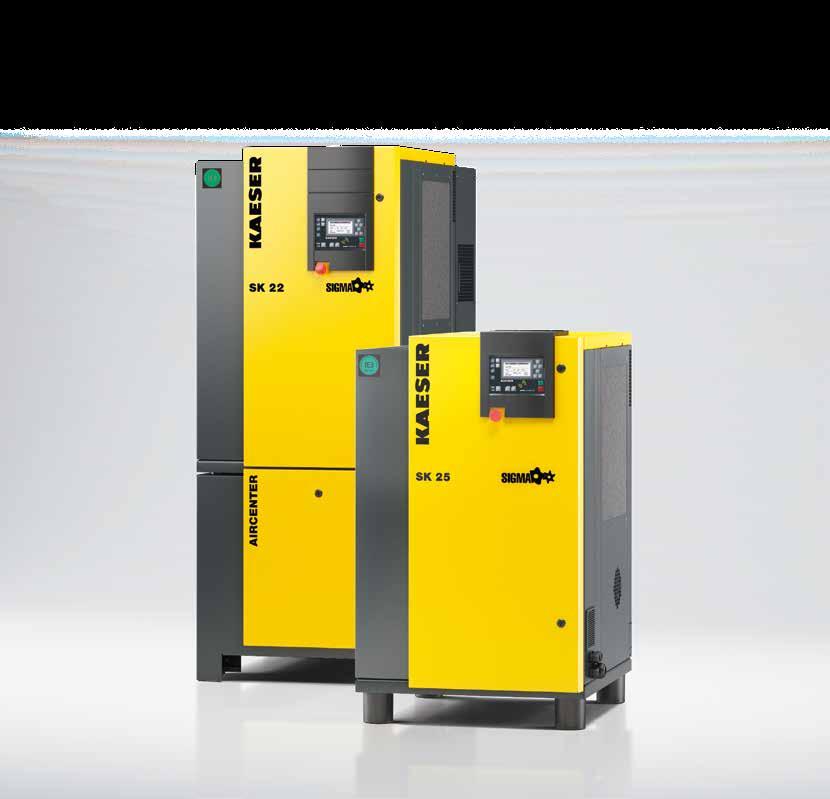

Κοχλιοφόροι αεροσυμπιεστές. Σειρά SK Με το παγκοσμίως αναγνωρισμένο SIGMA PROFIL Ογκομετρική παροχή 0,53 έως 2,70 m³/min, πίεση 5,5 έως 15 bar

Transcript

1 KOMPRESSOREN Κοχλιοφόροι αεροσυμπιεστές Σειρά SK Με το παγκοσμίως αναγνωρισμένο SIGMA PROFIL Ογκομετρική παροχή 0,53 έως 2,70 m³/min, πίεση 5,5 έως bar

2 Σειρά SK Σήμερα, οι χρήστες αναμένουν υψηλή διαθεσιμότητα και εξαιρετική απόδοση από τους αεροσυμπιεστές που διαθέτουν, ανεξάρτητα από το μέγεθός τους. Οι κοχλιοφόροι αεροσυμπιεστές της σειράς SK ανταποκρίνονται σε αυτές τις προσδοκίες και με το παραπάνω. Όχι μόνο παράγουν περισσότερο πεπιεσμένο αέρα καταναλώνοντας λιγότερη ενέργεια, αλλά συνδυάζουν επίσης πολύπλευρες δυνατότητες, εύκολη χρήση, απλή συντήρηση και οικολογική λειτουργία. Περισσότερος πεπιεσμένος αέρας με το ίδιο κόστος Η απόδοση των κοχλιοφόρων αεροσυμπιεστών της σειράς SK είναι αισθητά υψηλότερη σε σχέση με τα προηγούμενα μοντέλα. Αυτό επιτεύχθηκε με τη βελτιστοποίηση του κοχλία και την ελαχιστοποίηση των εσωτερικών απωλειών πίεσης. Οικονομία στην κατανάλωση ενέργειας Η οικονομική αποδοτικότητα ενός μηχανήματος εξαρτάται από το συνολικό κόστος που προκαλεί καθ' όλη τη διάρκεια ζωής του. Στους αεροσυμπιεστές, οι ενεργειακές δαπάνες αποτελούν το μεγαλύτερο μέρος αυτού του συνολικού κόστους. Γι' αυτό και η KAESER σχεδίασε τα μοντέλα της σειράς SK με τέτοιον τρόπο, ώστε να προσφέρουν μέγιστη ενεργειακή απόδοση. Τη βάση γι' αυτό αποτελεί ο βελτιστοποιημένος κοχλίας με το υψηλής εξοικονόμησης ενέργειας SIGMA PROFIL. Επιπλέον, στην ενεργειακά αποδοτική λειτουργία των αεροσυμπιεστών συμβάλλουν οι κινητήρες Premium Efficiency (ΙΕ3), το σύστημα ελέγχου SIGMA CONTROL 2 και το εξελιγμένο σύστημα ψύξης με ανεμιστήρα διπλής ροής. Έξυπνη σχεδίαση Τα μοντέλα της σειράς SK ξεχωρίζουν για την έξυπνη και τη φιλική προς τον χρήστη σχεδίασή τους. Με λίγες κινήσεις, το αριστερό κάλυμμα περιβλήματος αφαιρείται και επιτρέπει την οπτική επαφή με τα στοιχεία, τα οποία είναι διατεταγμένα έτσι ώστε να επιτρέπεται η επισκόπησή τους: Υπάρχει εύκολη πρόσβαση σε όλα τα σημεία συντήρησης. Όταν ο συμπιεστής είναι κλεισμένος, το περίβλημα με την ηχομονωτική του επένδυση εξασφαλίζει ότι ο θόρυβος λειτουργίας θα είναι ευχάριστος. Επιπλέον, με τα τρία ανοίγματα αναρρόφησης, το περίβλημα εξασφαλίζει ξεχωριστή παροχή αέρα για ψύξη υψηλής απόδοσης τόσο της εγκατάστασης όσο και του ηλεκτροκινητήρα και του πίνακα ελέγχου. Τέλος, οι αεροσυμπιεστές της σειράς SK έχουν εξαιρετικά μικρές διαστάσεις και είναι ιδανικοί για εφαρμογές όπου οι απαιτήσεις χώρου παίζουν σημαντικό ρόλο. Δομοστοιχειωτός σχεδιασμός εγκατάστασης Οι αεροσυμπιεστές της σειράς SK διατίθενται σε δύο εκδόσεις: Η βασική έκδοση διαθέτει ενσωματωμένο ξηραντή ψυκτικού τύπου με υψηλή εξοικονόμηση ενέργειας και η έκδοση "AIRCENTER" διαθέτει ξηραντή ψυκτικού τύπου και αεροφυλάκιο στο κάτω μέρος. Από αυτόν τον δομοστοιχειωτό σχεδιασμό εγκατάστασης ("αρθρωτή δομή"), προκύπτουν ποικίλες δυνατότητες χρήσης. Όλες οι εκδόσεις διατίθενται και με μετατροπέα συχνότητας για αδιαβάθμητη ρύθμιση αριθμού στροφών. Energy costsaving potential up to 50% Energy costs Investment Compressed air fi lter Η ενεργειακή απόδοση είναι το πρώτο μας μέλημα Τα έξοδα για την αγορά και το σέρβις ενός αεροσυμπιεστή αντιπροσωπεύουν μόνο ένα μικρό τμήμα του συνολικού κόστους κύκλου ζωής. Το μεγαλύτερο μέρος του συνολικού κόστους αποτελείται από ενεργειακές δαπάνες. Life-cycle costs Maintenance costs Εδώ και περισσότερο από 40 χρόνια, εργαζόμαστε προκειμένου να εξασφαλίσουμε μεγαλύτερη παραγωγή πεπιεσμένου αέρα με λιγότερες ενεργειακές δαπάνες. Ωστόσο, προσπαθούμε παράλληλα να μειώσουμε τα έξοδα σέρβις και συντήρησης και, κυρίως, να προσφέρουμε πεπιεσμένο αέρα με διαρκή διαθεσιμότητα. 2

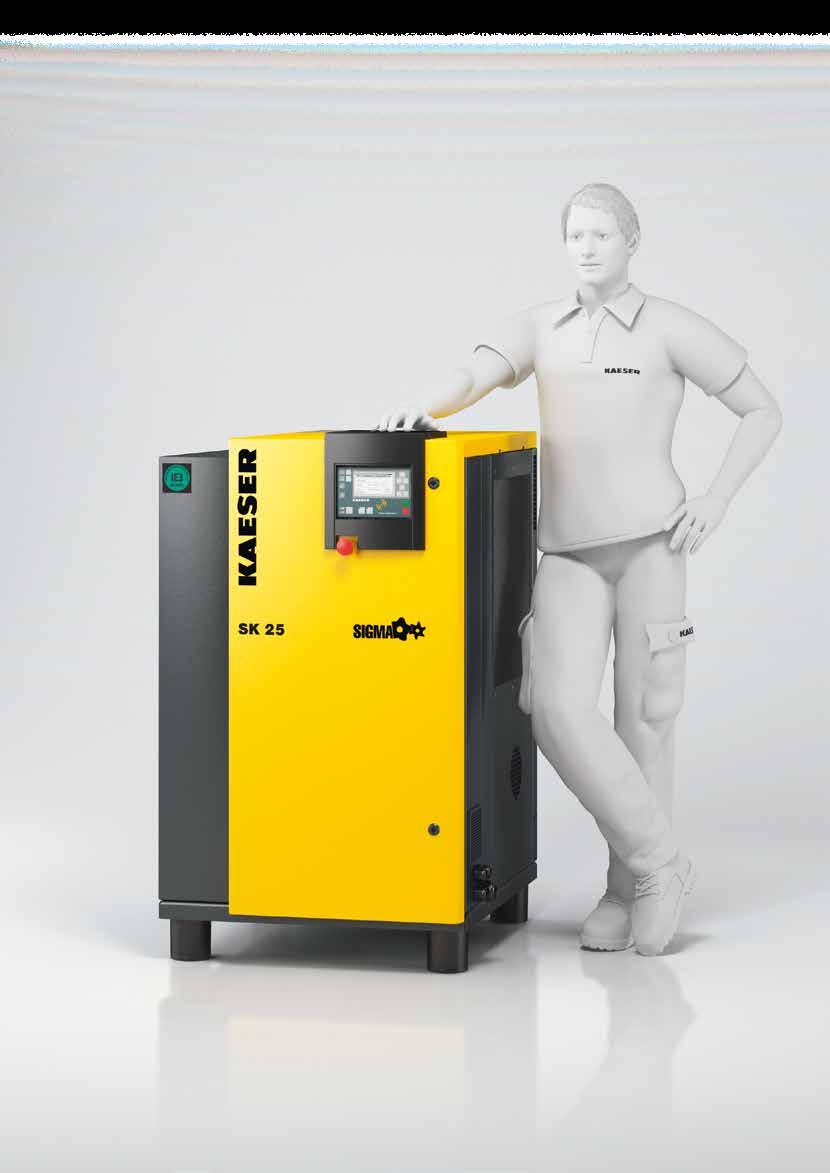

3 Αθόρυβη λειτουργία, υψηλή απόδοση, ανθεκτική κατασκευή και βέλτιστη ασφάλεια. Εικ.: SK 25 3

4 4

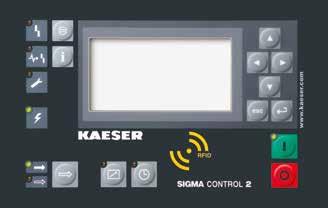

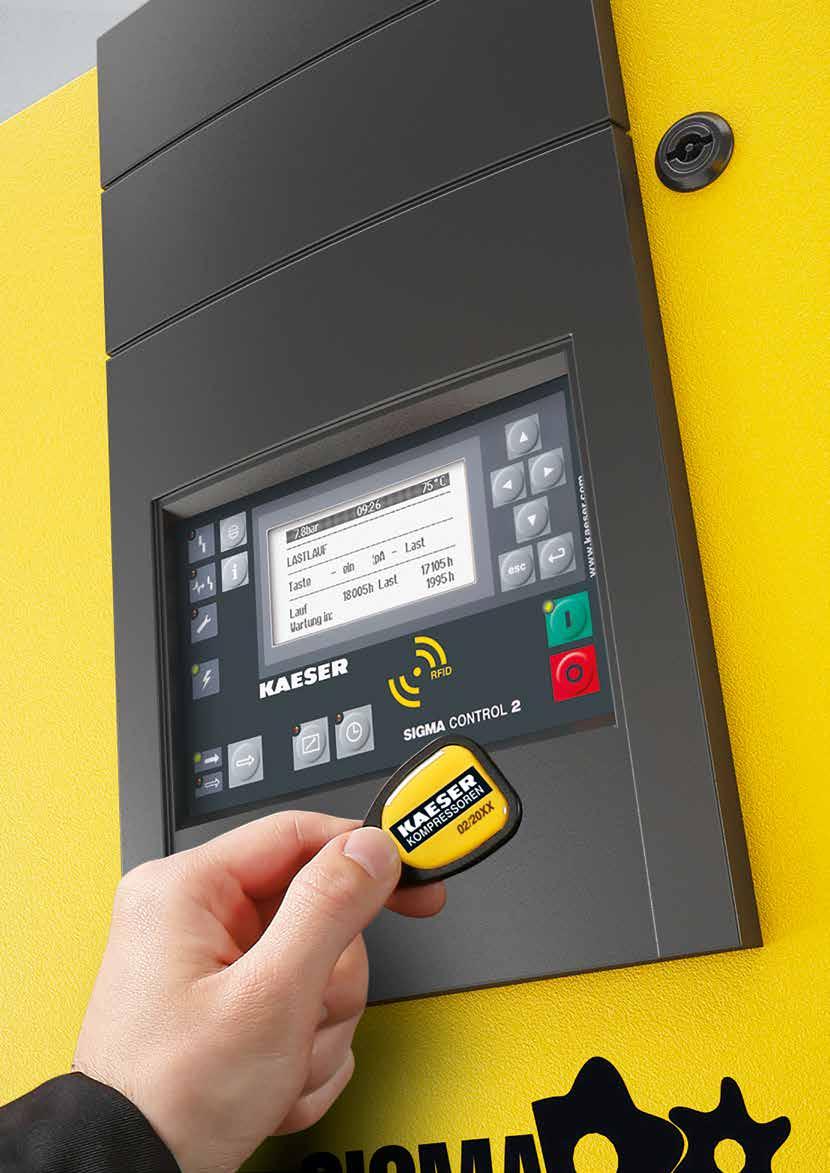

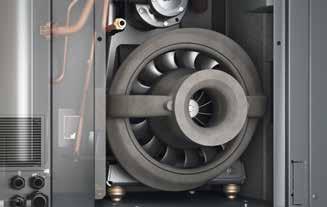

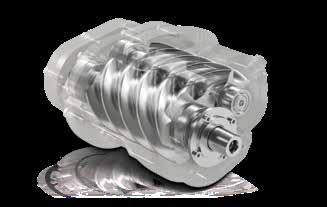

5 Σειρά SK Η σχεδίαση κρίνεται στη λεπτομέρεια Στοιχείο συμπίεσης με SIGMA PROFIL Στην καρδιά κάθε συστήματος της σειράς SK βρίσκεται ένα κοχλιοφόρο στοιχείο συμπίεσης με SIGMA PROFIL που προσφέρει αξεπέραστη εξοικονόμηση ενέργειας. Χάρη στη βελτιστοποιημένη παροχή, συμβάλλει καθοριστικά στη θέσπιση νέων προτύπων για τις συνολικές εγκαταστάσεις όσον αφορά την ειδική απόδοση. Σύστημα ελέγχου SIGMA CONTROL 2 Το σύστημα ελέγχου SIGMA CONTROL 2 επιτρέπει τον αποτελεσματικό έλεγχο και την παρακολούθηση της λειτουργίας του αεροσυμπιεστή. Η οθόνη και η συσκευή ανάγνωσης RFID επιτρέπουν την αποδοτική επικοινωνία και ασφάλεια. Οι μεταβλητές διασυνδέσεις προσφέρουν μεγάλη ευελιξία. Η υποδοχή κάρτας SD διευκολύνει τις ενημερώσεις. Μέγιστη εξοικονόμηση ενέργειας: Κινητήρες IE3 Οι κοχλιοφόροι αεροσυμπιεστές KAESER της σειράς SK είναι εξοπλισμένοι με υψηλής απόδοσης ηλεκτροκινητήρες εξοικονόμησης ενέργειας της κατηγορίας απόδοσης IE3. Ψύξη υψηλής απόδοσης Η ψύξη λειτουργεί με έναν υψηλής απόδοσης ανεμιστήρα διπλής ροής και ξεχωριστά κανάλια παροχής αέρα για την ψύξη του κινητήρα, του ψύκτη λιπαντικού/πεπιεσμένου αέρα και του πίνακα ελέγχου. Με αυτόν τον τρόπο διασφαλίζεται βέλτιστη ψύξη, χαμηλές θερμοκρασίες πεπιεσμένου αέρα, ελάχιστη ηχορύπανση και αποδοτική συμπίεση. 5

6 Σειρά SK T (SFC) Διαθέσιμη με ξηραντή ψυκτικού τύπου και ρύθμιση μεταβλητού αριθμού στροφών Σειρά SK με ξηραντή εξοικονόμησης ενέργειας Ο ξηραντής ψυκτικού τύπου για παροχή πεπιεσμένου αέρα είναι εγκατεστημένος σε ξεχωριστό περίβλημα. Έτσι, προστατεύεται από τη θερμότητα που εκπέμπεται από τον αεροσυμπιεστή για μεγαλύτερη ασφάλεια κατά τη λειτουργία. Επιπλέον, η λειτουργία απενεργοποίησης του ξηραντή ψυκτικού τύπου εξασφαλίζει υψηλή εξοικονόμηση ενέργειας και μέγιστη ασφάλεια λειτουργίας. Προαιρετική ρύθμιση αριθμού στροφών Σε ειδικές περιπτώσεις εφαρμογής, η ρύθμιση αριθμού στροφών μπορεί να έχει πολλά πλεονεκτήματα. Για το λόγο αυτό, τα μοντέλα της σειράς SK είναι διαθέσιμα προαιρετικά και με ρύθμιση μεταβλητού αριθμού στροφών. Ο μετατροπέας συχνότητας είναι ενσωματωμένος στον πίνακα ελέγχου της εγκατάστασης του αεροσυμπιεστή. Ακόμα πιο σιγά Η πρόοδος έρχεται σιγά: Ο πρωτοποριακός τρόπος μεταφοράς του αέρα ψύξης προσφέρει βέλτιστη ηχομόνωση και ψύξη υψηλής απόδοσης. Μπορείτε να μιλάτε σε κανονική ένταση ακόμα και δίπλα σε έναν αεροσυμπιεστή της σειράς SK που βρίσκεται σε λειτουργία. Εύκολη συντήρηση Όλες οι εργασίες συντήρησης μπορούν να πραγματοποιηθούν από τη μία πλευρά. Για τον σκοπό αυτό, το αριστερό κάλυμμα του περιβλήματος αφαιρείται, ώστε να επιτρέπεται η εύκολη πρόσβαση σε όλα τα σημεία κατά τις εργασίες συντήρησης. 6

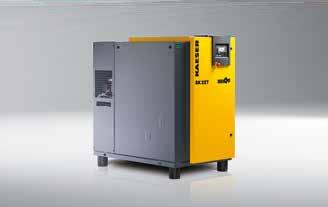

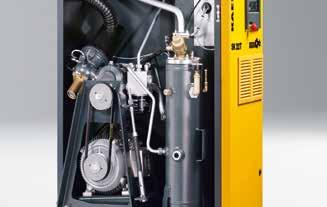

7 Εικ.: SK 22 T 7

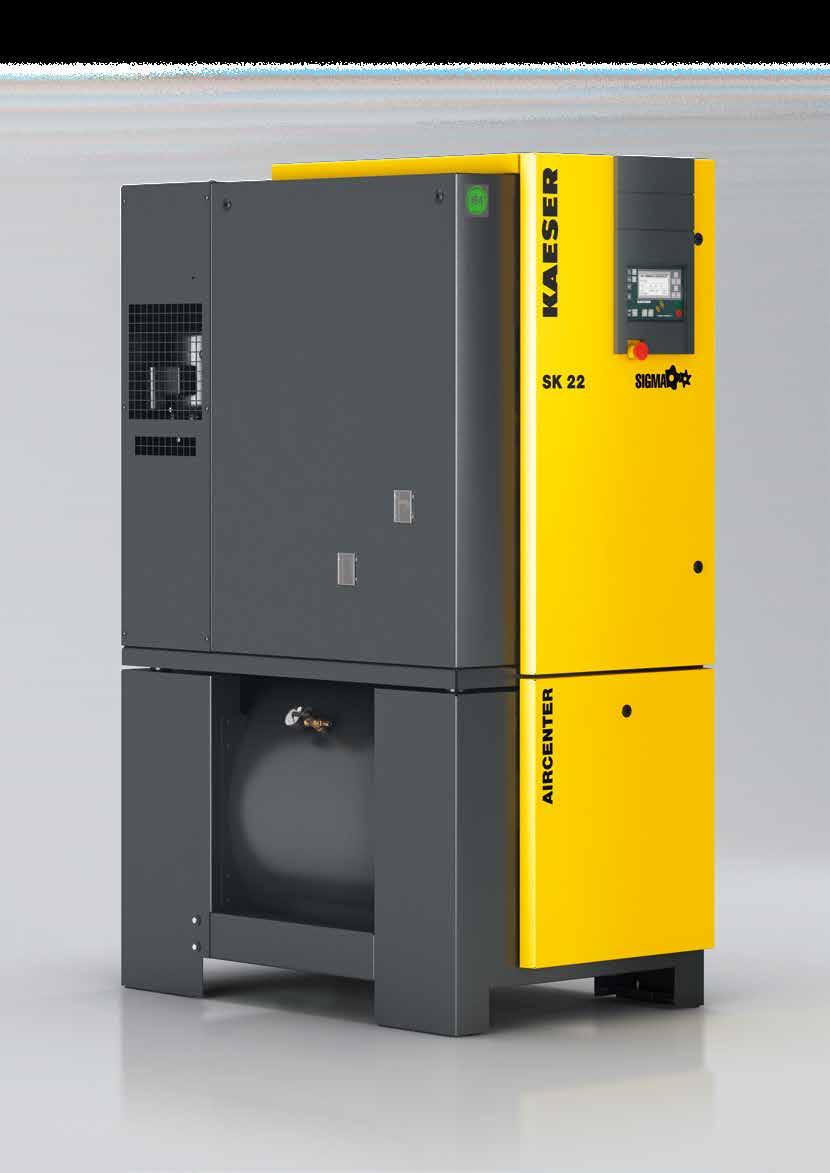

8 Εικ.: AIRCENTER 22

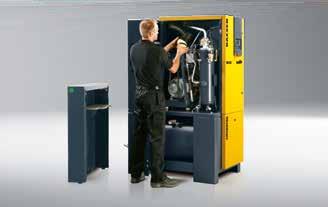

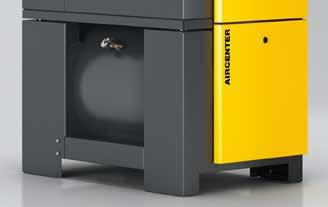

9 AIRCENTER Ένας σταθμός πεπιεσμένου αέρα με ελάχιστες απαιτήσεις χώρου και υψηλή απόδοση Σύνδεση και ενεργοποίηση Το μόνο που χρειάζεται αυτός ο μικρός αλλά ολοκληρωμένος σταθμός πεπιεσμένου αέρα είναι να συνδεθεί στο ρεύμα και στο δίκτυο πεπιεσμένου αέρα. Δεν απαιτείται καμία περαιτέρω εργασία εγκατάστασης. Αεροφυλάκιο με μεγάλη διάρκεια ζωής Το αεροφυλάκιο 350 λίτρων είναι ειδικά σχεδιασμένο για εγκατάσταση στο AIRCENTER. Όλες οι επιφάνειες φέρουν επικάλυψη, τόσο εσωτερικά όσο και εξωτερικά. Αυτή η αντιδιαβρωτική προστασία προσφέρει εξαιρετικά μεγάλη διάρκεια ζωής. Σχεδίαση για εύκολη συντήρηση Το αριστερό κάλυμμα του περιβλήματος αφαιρείται εύκολα και διευκολύνει την πρόσβαση σε όλα τα σημεία συντήρησης. Τα παραθυράκια ελέγχου επιτρέπουν στον χρήστη να ελέγχει τη στάθμη του λιπαντικού και την τάση του ιμάντα μετάδοσης κίνησης κατά τη διάρκεια της λειτουργίας. Εύκολα προσβάσιμα εξαρτήματα σέρβις Όλα τα εξαρτήματα συντήρησης και σέρβις είναι προσβάσιμα με βέλτιστο τρόπο. Αυτό μειώνει τους χρόνους εκτός λειτουργίας και τους χρόνους συναρμολόγησης που απαιτούνται κατά τις εργασίες σέρβις, ενώ συμβάλλει στην υψηλή διαθεσιμότητα πεπιεσμένου αέρα και στο χαμηλό κόστος λειτουργίας. 9

10 Εξοπλισμός Συνολική εγκατάσταση Έτοιμη για λειτουργία, πλήρως αυτόματη, απόλυτα ηχομονωμένη, αντικραδασμική, εξαρτήματα επένδυσης με ηλεκτροστατική βαφή, δυνατότητα χρήσης σε θερμοκρασία περιβάλλοντος έως +45 C Κοχλιοφόρο στοιχείο συμπίεσης Μονοβάθμιο με ψεκασμό ψυκτικού υγρού για βέλτιστη ψύξη των ροτόρων, γνήσιο κοχλιοφόρο στοιχείο συμπίεσης KAESER με SIGMA PROFIL Ηλεκτρικά εξαρτήματα Πίνακας ελέγχου IP 54, αερισμός πίνακα ελέγχου, αυτόματος συνδυασμός διακόπτη αστέρα-τριγώνου, ρελέ υπερφόρτωσης, μετασχηματιστής ελέγχου Κύκλωμα ψυκτικού υγρού και αέρα Κυψελοειδές φίλτρο αναρρόφησης, πνευματική βαλβίδα εισαγωγής και εξαερισμού, δοχείο διαχωρισμού ψυκτικού υγρού με τριπλό σύστημα διαχωρισμού, βαλβίδα ασφαλείας, βαλβίδα αντεπιστροφής ελάχιστης πίεσης, θερμοστατική βαλβίδα και φίλτρο λιπαντικού στο κύκλωμα ψυκτικού υγρού, συνδυαστικός ψύκτης λιπαντικού/ πεπιεσμένου αέρα Ξηραντής ψυκτικού τύπου (στην έκδοση T) Με ηλεκτρονικά ελεγχόμενη διάταξη αποστράγγισης συμπυκνωμάτων, αεροσυμπιεστή ψυκτικού μέσου με χρονισμένη λειτουργία απενεργοποίησης εξοικονόμησης ενέργειας, συνδέεται στην κατάσταση λειτουργίας του ηλεκτροκινητήρα του αεροσυμπιεστή όταν είναι ανενεργός. Εναλλακτικά, ο πελάτης μπορεί να επιλέξει συνεχή λειτουργία Ηλεκτροκινητήρας Premium Efficiency IE3, γερμανικό προϊόν υψηλής ποιότητας, IP 55 SIGMA CONTROL 2 LED σε χρώματα σηματοδότη για ένδειξη της κατάστασης λειτουργίας, οθόνη κειμένου, επιλογή 30 γλωσσών, πλήκτρα με εικονογράμματα Soft-Touch, πλήρως αυτόματη παρακολούθηση και ρύθμιση, στάνταρ επιλογή συστήματος ελέγχου DUAL, QUADRO, VARIO και συνεχούς λειτουργίας. Διασυνδέσεις: Ethernet, επιπλέον προαιρετικές μονάδες επικοινωνίας για: Profibus DP, Modbus, Profinet και Devicenet. Υποδοχή κάρτας μνήμης SD για καταγραφή δεδομένων και ενημερώσεις. Συσκευή ανάγνωσης RFID, webserver Οι κοχλιοφόροι αεροσυμπιεστές της σειράς SK διατίθενται προαιρετικά με SIGMA CONTROL BASIC. Τρόπος λειτουργίας (1) Φίλτρο αναρρόφησης (2) Βαλβίδα εισαγωγής (3) Στοιχείο συμπίεσης (4) Ηλεκτροκινητήρας (5) Δοχείο διαχωρισμού λιπαντικού (6) Μεταψύκτης πεπιεσμένου αέρα (7) Ψύκτης λιπαντικού () Φίλτρο λιπαντικού (9) Ανεμιστήρας διπλής ροής

11 Τεχνικά στοιχεία Μοντέλο Υπερπίεση λειτουργίας Ογκομετρική παροχή *) Μέγ. υπερπίεση Ονομαστική ισχύς κινητήρα Κατανάλωση ενέργειας ξηραντή ψυκτικού τύπου Όγκος αεροφυλακίου Σημείο δρόσου υπό πίεση Διαστάσεις Π x Β x Υ Σύνδεση πεπιεσμένου αέρα Στάθμη ηχητικής πίεσης **) bar m³/min bar kw kw l C mm db(a) kg Μάζα Βασική Grundausführung έκδοση SK 22 SK 25 2,00 1,6 1,32 2,50 2, 1, x 95 x 1260 G Έκδοση T Ausführung T με ενσωματωμένο mit integriertem ξηραντή Kältetrockner ψυκτικού (Kältemittel τύπου (ψυκτικό R 4a) R-4a) SK 22 T SK 25 T 2,00 1,6 1,32 2,50 2, 1, , x 1240 x 1260 G Έκδοση SFC Ausführung SFC με μηχανισμό mit drehzahlveränderlichem μετάδοσης κίνησης μεταβλητού Antrieb αριθμού στροφών SK 22 SFC SK 25 SFC 0,62-1,9 0,63-1,67 0,57-1,37 0,1-2,55 0,4-2,25 0,3-1, x 95 x 1260 G Έκδοση T-SFC-Ausführung με μηχανισμό mit drehzahlgeregeltem μετάδοσης κίνησης Antrieb μεταβλητού und intergriertem αριθμού Kältetrockner στροφών και ενσωματωμένο ξηραντή ψυκτικού τύπου SK 22 T SFC SK 25 T SFC 0,62-1,9 0,63-1,67 0,57-1,37 0,1-2,55 0,4-2,25 0,3-1, , x 1240 x 1260 G Βασική AIRCENTER έκδοση Grundausführung AIRCENTER AIRCENTER 22 AIRCENTER 25 2,00 1,6 1,32 2,50 2, 1, , x 35 x G Έκδοση AIRCENTER AIRCENTER SFC SFC Ausführung με μηχανισμό mit drehzahlveränderlichem μετάδοσης κίνησης μεταβλητού Antrieb αριθμού στροφών AIRCENTER 22 SFC AIRCENTER 25 SFC 0,62-1,9 0,63-1,67 0,57-1,37 0,1-2,55 0,4-2,25 0,3-1, , x 35 x G *) Ογκομετρική παροχή συνολικού συστήματος κατά ISO 1217: 2009, παράρτημα C: απόλυτη πίεση εισαγωγής 1 bar (a), θερμοκρασία εισαγωγής ψύξης και αέρα 20 C **) Στάθμη ηχητικής πίεσης κατά ISO 21 και κατά το βασικό πρότυπο ISO , ανοχή: ± 3 db (A)
