Επίτοιχος λέβητας αερίου Gaz 7000 W ZWC 24/28-3 MFA... ZSC 35-3 MFA M... ZWC 35-3 MFA M.. Οδηγίες χρήσης (2009/09) GR

Transcript

1 O Επίτοιχος λέβητας αερίου Gaz 7000 W ZWC 4/8-3 MFA... ZSC 35-3 MFA M... ZWC 35-3 MFA M.. GR Οδηγίες χρήσης

2 Πίνακας περιεχομένων Πίνακας περιεχομένων Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Eπεξήγηση συμβόλων Οδηγίες για την ασφάλειά σας... Άνοιγμα του καλύμματος Επισκόπηση των στοιχείων χειρισμού Εκκίνηση... 5 Χειρισμός Θέση της συσκευής σε λειτουργία κι εκτός λειτουργίας Θέση της θέρμανσης σε λειτουργία Pύθμιση της θέρμανσης Συσκευές ZSC - ρύθμιση θερμοκρασίας ζεστού νερού Συσκευές ZWC - ρύθμιση θερμοκρασίας ζεστού νερού Θερμοκρασία ζεστού νερού Παροχή και θερμοκρασία νερού Θερινή λειτουργία (χωρίς θέρμανση, μόνο παραγωγή ζεστού νερού) Αντιπαγετική προστασία Θερμική απολύμανση (ZSC) Φραγή πλήκτρων Λειτουργία διακοπών: Βλάβες Προστασία του κυκλοφορητή από μπλοκάρισμα Ενδείξεις στην οθόνη... 35

3 Πίνακας περιεχομένων 3 Υποδείξεις για την εξοικονόμηση ενέργειας Γενικά Σύντομες οδηγίες χρήσης... 4

4 4 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Επεξήγηση συμβόλων και υποδείξεις ασφαλείας. Eπεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται και πλαισιώνονται με ένα γκρι προειδοποιητικό τρίγωνο σε γκρι φόντο. Εάν υπάρχει κίνδυνος λόγω ρεύματος στο προειδοποιητικό τρίγωνο υπάρχει σύμβολο κεραυνού αντί για θαυμαστικό. Οι λέξεις κλειδιά στην αρχή μιας προειδοποιητικής υπόδειξης επισημαίνουν το είδος και τη σοβαρότητα των συνεπειών που ενέχει η μη τήρηση των μέτρων για την αποφυγή του κινδύνου. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών. ΚΙΝΔΥΝΟΣ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης θανατηφόρων τραυματισμών.

5 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 5 Σημαντικές πληροφορίες Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνται με το διπλανό σύμβολο. Διαχωρίζονται με γραμμές επάνω και κάτω από το κείμενο. Περαιτέρω σύμβολα Σύμβολο B Ερμηνεία Ενέργεια Παραπομπή σε άλλα σημεία του εγγράφου ή σε άλλα έγγραφα Παράθεση/καταχώριση στη λίστα Πίν. Παράθεση/καταχώριση στη λίστα (ο επίπεδο)

6 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας. Οδηγίες για την ασφάλειά σας Κίνδυνος αν μυρίσει αέριο B Κλείστε την βάνα αερίου ( σελίδα 0). B Ανοίξτε τα παράθυρα. B Μην ανοιγοκλείνετε τους ηλεκτρικούς διακόπτες. B Σβήστε τυχόν ακάλυπτες φωτιές. B Τηλεφωνήστε αμέσως από εξωτερικό τηλέφωνο στην επιχείρηση παροχής αερίου και στο εξουσιοδοτημένο ειδικό συνεργείο. Κίνδυνος αν μυρίσει καυσαέρια B Απενεργοποιήστε τη συσκευή ( σελίδα 7). B Ανοίξτε πόρτες και παράθυρα. B Ειδοποιήστε το ειδικό συνεργείο. Τοποθέτηση, μετασκευή B Η συσκευή επιτρέπεται να τοποθετηθεί ή να μετασκευαστεί αποκλειστικά από εξουσιοδοτημένο ειδικό συνεργείο. B Μην τροποποιείτε εξαρτήματα που φέρουν καυσαέρια. B Στην εξαρτώμενη από τον αέρα χώρου λειτουργία: Μην κλείνετε και μην μειώνετε το μέγεθος των ανοιγμάτων αερισμού και εξαερισμού σε πόρτες, παράθυρα και τοίχους. Όταν υπάρχουν παράθυρα με στεγανούς αρμούς, διασφαλίστε την παροχή αέρα καύσης.

7 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 7 Θερμική απολύμανση B Κίνδυνος εγκαυμάτων! Επιτηρείτε τη λειτουργία με θερμοκρασίες άνω των 0 C ( σελίδα 30). Βλάβες λόγω εσφαλμένου χειρισμού Ο εσφαλμένος χειρισμός μπορεί να οδηγήσει σε τραυματισμούς και/ή υλικές ζημιές. B B Βεβαιωθείτε ότι τα παιδιά δεν χρησιμοποιούν τη συσκευή χωρίς επίβλεψη, και ότι δεν παίζουν με αυτήν. Βεβαιωθείτε ότι στη συσκευή έχουν πρόσβαση μόνο άτομα που είναι σε θέση να τη χρησιμοποιήσουν σωστά. Επιθεώρηση/Συντήρηση B Σύσταση προς τον πελάτη: Κλείστε, ανάλογα με τις ανάγκες σας, ένα συμβόλαιο συντήρησης μ ένα εξουσιοδοτημένο ειδικό συνεργείο και δώστε του εντολή για συντήρηση μια φορά το χρόνο. B Ο χρήστης είναι υπεύθυνος για την ασφάλεια και τη φιλικότητα της εγκατάστασης θέρμανσης προς το περιβάλλον (Ομοσπονδιακός νόμος περί προστασίας από εκπομπές ρύπων στη Γερμανία). B Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά! Εκρηκτικά κι εύφλεκτα υλικά B Μη χρησιμοποιείτε και μην αποθηκεύετε εύφλεκτα υλικά (χαρτιά, διαλύτες, χρώματα κτλ.) κοντά στη συσκευή.

8 8 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Αέρας καύσης και χώρος τοποθέτησης B Ο αέρας καύσης και ο χώρος τοποθέτησης πρέπει να μην περιέχει διαβρωτικές ουσίες (π.χ. αλογονυδρογονάθρακες, που περιέχουν χλώριο κι ενώσεις φθορίου). Έτσι αποφεύγεται η διάβρωση.

9 Άνοιγμα του καλύμματος 9 Άνοιγμα του καλύμματος O Σχ.

10 0 Επισκόπηση των στοιχείων χειρισμού 3 Επισκόπηση των στοιχείων χειρισμού reset m O Σχ. ZWC...

11 Επισκόπηση των στοιχείων χειρισμού 8. Μανόµετρο 5 Βαλβίδα ασφαλείας (κύκλωμα θέρμανσης) 7 Αυτόματος εξαεριστήρας 38 Διάταξη πλήρωσης (ZWC) Πλήκτρο reset 35 Πλήκτρο Οn/Off 3 Θερμοστάτης για προσαγωγή θέρμανσης 70 Διακόπτες θέρμανσης στην προσαγωγή και επιστροφή 7 Σύνδεση ζεστού νερού χρήσης 7 Διακόπτης αερίου (κλειστός) 73 Βάνα κρύου νερού (ZWC) 95 Αυτοκόλλητο τύπου της συσκευής 30 Θερμοστάτης για ζεστό νερό 37 Οθόνη 33 Λυχνία ένδειξης λειτουργίας καυστήρα 35 Πλήκτρο μέτρησης καυσαερίων 3 Πλήκτρο Service 47 Πλήκτρο διακοπών, λειτουργίες Service «προς τα κάτω» 800 Λυχνία ένδειξης λειτουργίας καυστήρα (ανάβει συνεχώς)/ βλαβών (αναβοσβήνει) 80 ZWC: Πλήκτρο eco, λειτουργίες Service «προς τα επάνω» ZSC: Λειτουργίες Service «προς τα επάνω»

12 Εκκίνηση 4 Εκκίνηση Άνοιγμα οπλισμού αερίου B Πατήστε τη λαβή και γυρίστε την τέρμα αριστερά (η λαβή δείχνει προς την κατεύθυνση ροής = ανοιχτή) O Σχ. 3

13 Εκκίνηση 3 Άνοιγμα βανών B Περιστρέψτε το τετράγωνο με το κλειδί τόσο, μέχρι που η εγκοπή να δείχνει προς την κατεύθυνση ροής. Εγκοπή κάθετα προς την κατεύθυνση ροής = κλειστή O Σχ. 4

14 4 Εκκίνηση Έλεγχος της πίεσης νερού θέρμανσης Σε συσκευές χωρίς διάταξη πλήρωσης: Πριν το γέμισμα γεμίστε το σωλήνα με νερό. Έτσι εμποδίζετε την εισχώρηση αέρα στο νερό θέρμανσης. Σε συσκευές με ενσωματωμένη διάταξη πλήρωσης: Η διάταξη πλήρωσης βρίσκεται στο κάτω μέρος της συσκευής, ανάμεσα στη σύνδεση της προσαγωγής θέρμανσης και τη σύνδεση ζεστού νερού (θέση. 38). B B Ο δείκτης στο μανόμετρο (8.) πρέπει να βρίσκεται μεταξύ bar και bar. Αν ο δείκτης δείχνει πίεση χαμηλότερη από bar (όταν η εγκατάσταση είναι κρύα), γεμίστε νερό ώσπου ο δείκτης να δείξει πίεση μεταξύ bar και bar. ΕΙΔΟΠΟΙΗΣΗ: Η συσκευή ενδέχεται να υποστεί ζημιά. B Συμπληρώνετε νερό θέρμανσης μόνο όταν η συσκευή είναι κρύα. B Ο αρμόδιος ειδικός θα σας ενημερώσει σε περίπτωση που θα πρέπει να ρυθμίσετε μια υψηλότερη πίεση.

15 Εκκίνηση 5 B Η μέγιστη πίεση ύψους 3 bar, υπό την υψηλότερη θερμοκρασία του νερού θέρμανσης, δεν επιτρέπεται να ξεπεραστεί (βαλβίδα ασφαλείας (5)). 0 4 bar O Σχ. 5

16 Χειρισμός 5 Χειρισμός Οι παρούσες οδηγίες χρήσης αναφέρονται αποκλειστικά στη συγκεκριμένη συσκευή. Ανάλογα με τον θερμοστάτη που χρησιμοποιείται, ορισμένες λειτουργίες που έχουν σχέση με το χειρισμό είναι διαφορετικές. Υπάρχουν οι ακόλουθες δυνατότητες για την επιλογή θερμοστάτη: Σύστημα ελέγχου με αντιστάθμιση εγκατεστημένο στη συσκευή. Σε αυτήν την περίπτωση διευρύνονται τα στοιχεία χειρισμού της συσκευής. Σύστημα ελέγχου με αντιστάθμιση τοποθετημένο εξωτερικά Θερμοστάτης χώρου σε συνδυασμό με τηλεχειριστήριο. Για αυτόν το λόγο προσέξτε τις οδηγίες χρήσης του χρησιμοποιούμενου θερμοστάτη.

17 Χειρισμός 7 5. Θέση της συσκευής σε λειτουργία κι εκτός λειτουργίας Θέση σε λειτουργία B Θέστε τη συσκευή σε λειτουργία με το πλήκτρο ON/OFF. Στην οθόνη εμφανίζεται η τρέχουσα θερμοκρασία προσαγωγής του νερού θέρμανσης. Η λυχνία ένδειξης λειτουργίας καυστήρα/βλαβών ανάβει συνεχώς, όσο ο καυστήρας παραμένει σε λειτουργία O Σχ. Θέση εκτός λειτουργίας B Θέστε τη συσκευή εκτός λειτουργίας με το πλήκτρο ON/OFF. Η οθόνη σβήνει. B Σε περίπτωση που πρόκειται να θέσετε τη συσκευή εκτός λειτουργίας για ένα μεγάλο χρονικό διάστημα: Λάβετε υπόψη σας την αντιπαγετική προστασία ( Κεφάλαιο 5.7).

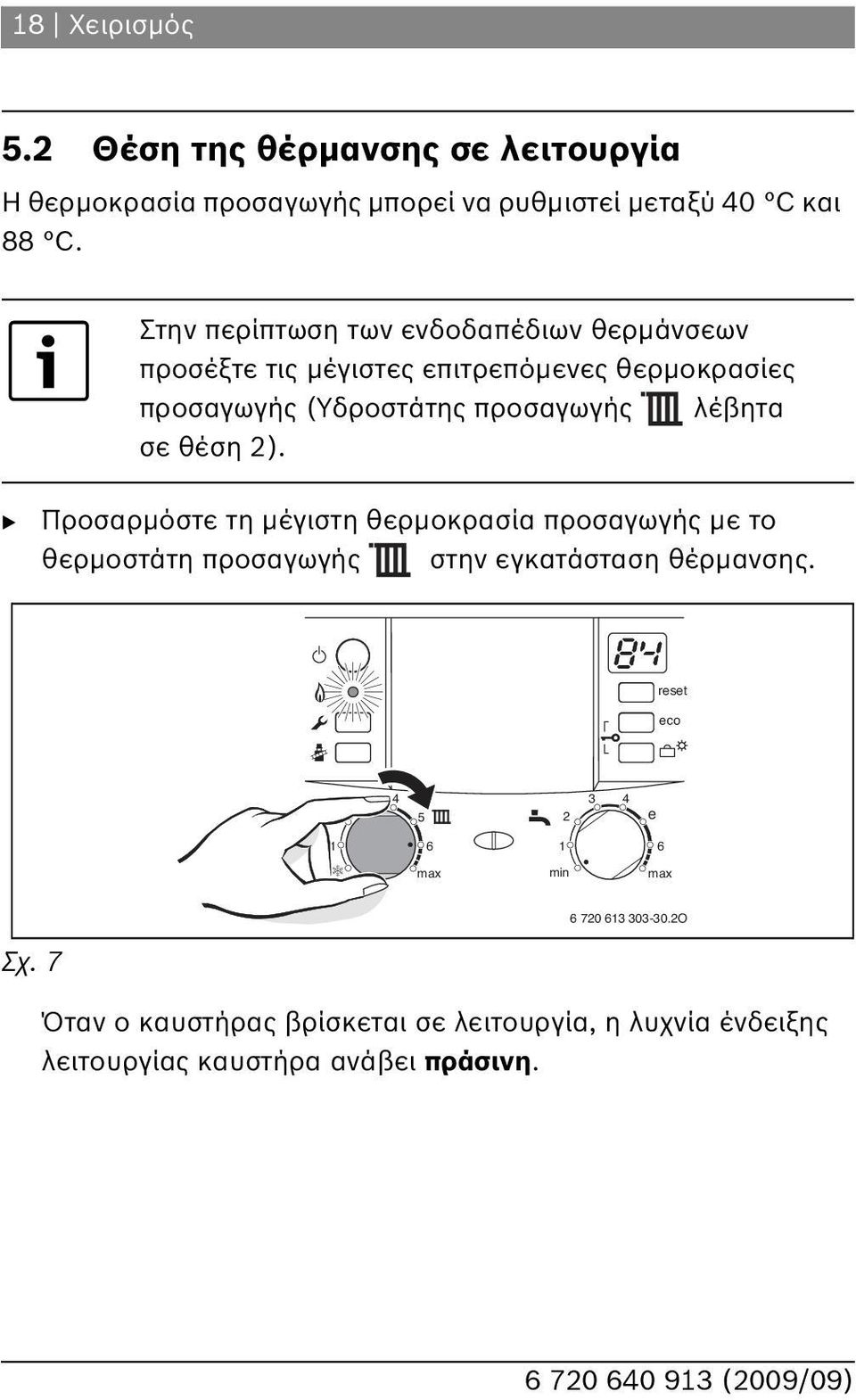

18 8 Χειρισμός 5. Θέση της θέρμανσης σε λειτουργία Η θερμοκρασία προσαγωγής μπορεί να ρυθμιστεί μεταξύ 40 C και 88 C. Στην περίπτωση των ενδοδαπέδιων θερμάνσεων προσέξτε τις μέγιστες επιτρεπόμενες θερμοκρασίες προσαγωγής (Υδροστάτης προσαγωγής λέβητα σε θέση ). B Προσαρμόστε τη μέγιστη θερμοκρασία προσαγωγής με το θερμοστάτη προσαγωγής στην εγκατάσταση θέρμανσης. reset eco e min O Σχ. 7 Όταν ο καυστήρας βρίσκεται σε λειτουργία, η λυχνία ένδειξης λειτουργίας καυστήρα ανάβει πράσινη.

19 Χειρισμός 9 Θέση Θερμοκρασία προσαγωγής περ. 40 C περ. 49 C 3 περ. 58 C 4 περ. 5 C 5 περ. 74 C περ. 84 C περ. 88 C Πίν.

20 0 Χειρισμός 5.3 Pύθμιση της θέρμανσης Προσέξτε τις οδηγίες χρήσης του χρησιμοποιούμενου θερμοστάτη. Σε αυτές σας υποδεικνύεται B B B με ποιον τρόπο μπορείτε να ρυθμίσετε τον τρόπο λειτουργίας και την καμπύλη θέρμανσης όταν υπάρχει σύστημα ελέγχου με αντιστάθμιση, με ποιον τρόπο μπορείτε να ρυθμίσετε τη θερμοκρασία χώρου, με ποιον τρόπο μπορεί να γίνει η θέρμανση οικονομική και να εξοικονομηθεί ενέργεια. 9 h h O Σχ. 8

21 Χειρισμός 5.4 Συσκευές ZSC - ρύθμιση θερμοκρασίας ζεστού νερού B Ρυθμίστε τη θερμοκρασία ζεστού νερού από το θερμοστάτη ζεστού νερού. Στην οθόνη αναβοσβήνει για 30 δευτερόλεπτα η ρυθμισμένη θερμοκρασία ζεστού νερού. Στα μπόιλερ με θερμόμετρο η θερμοκρασία ζεστού νερού εμφανίζεται στο ίδιο το μπόιλερ. reset e O Σχ. 9 Θερμοστάτης ζεστού νερού Θερμοκρασία ζεστού νερού min - περ. 40 C περ. 45 C 3 περ. 49 C 4 περ. 5 C e περ. 5 C - περ. 0 C Πίν. 3

22 Χειρισμός Σε συσκευές ZSC/ZC η οικονομική λειτουργία (λειτουργία eco) δεν είναι διαθέσιμη.

23 Χειρισμός Συσκευές ZWC - ρύθμιση θερμοκρασίας ζεστού νερού 5.5. Θερμοκρασία ζεστού νερού B Ρυθμίστε τη θερμοκρασία ζεστού νερού από το θερμοστάτη ζεστού νερού. Στην οθόνη αναβοσβήνει για 30 δευτερόλεπτα η ρυθμισμένη θερμοκρασία ζεστού νερού. reset eco e O Σχ. 0 Κατά την παρασκευή ζεστού νερού η οθόνη εμφανίζει. Θερμοστάτης ζεστού νερού Θερμοκρασία ζεστού νερού min - περ. 40 C περ. 45 C 3 περ. 49 C 4 περ. 5 C e περ. 5 C - περ. 0 C Πίν. 4

24 4 Χειρισμός πλήκτρο eco Με πάτημα του πλήκτρου eco ώσπου να ανάψει, μπορεί να γίνει επιλογή μεταξύ Λειτουργίας comfort και Οικονομικής λειτουργίας. Λειτουργία comfort, το πλήκτρο ecο δεν ανάβει (ρύθμιση εργoστασίου) Η συσκευή λειτουργεί με βάση τη ρυθμισμένη θερμοκρασία. Γι αυτό η συσκευή μπαίνει σε λειτουργία κατά διαστήματα ακόμη κι αν δεν υπάρχει ζήτηση ζεστού νερού χρήσης. Οικονομική λειτουργία, το πλήκτρο eco ανάβει Θέρμανση στη ρυθμισμένη θερμοκρασία πραγματοποιείται μόνο μετά τη λήψη ζεστού νερού. με μήνυμα ανάγκης. Με σύντομο άνοιγμα και κλείσιμο της βάνας ζεστού νερού, το νερό θερμαίνεται στη ρυθμισμένη θερμοκρασία. Το μήνυμα ανάγκης επιτρέπει τη μέγιστη εξοικονόμηση αερίου και νερού.

25 Χειρισμός Παροχή και θερμοκρασία νερού Η θερμοκρασία ζεστού νερού μπορεί να ρυθμιστεί μεταξύ 40 C και 0 C. Σε περίπτωση μεγαλύτερης ποσότητας ζεστού νερού, η θερμοκρασία ζεστού νερού μειώνεται σύμφωνα με το σχήμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ζεματίσματος! Σε περίπτωση μικρότερης ποσότητας ζεστού νερού (γκρίζα περιοχή) η θερμοκρασία του ζεστού νερού μπορεί να φτάσει μέχρι και τους 80 C! T[ C] Q[l/min] O Σχ. Διάγραμμα για θερμοκρασία εισόδου κρύου νερού +5 C (ZWC 4-3 MFA) Η συσκευή ενεργοποιείται [ON] και απενεργοποιείται [OFF] εναλλάξ

26 Χειρισμός T[ C] Q[l/min] O Σχ. Διάγραμμα για θερμοκρασία εισόδου κρύου νερού +5 C (ZWC 8-3 MFA) Η συσκευή ενεργοποιείται [ON] και απενεργοποιείται [OFF] εναλλάξ T[ C] Q[l/min] O Σχ. 3 Διάγραμμα για θερμοκρασία εισόδου κρύου νερού +5 C (ZWC 35-3 MFA M) Η συσκευή ενεργοποιείται [ON] και απενεργοποιείται [OFF] εναλλάξ

27 Χειρισμός 7 5. Θερινή λειτουργία (χωρίς θέρμανση, μόνο παραγωγή ζεστού νερού) B Μη θέσετε τη θέρμανση εκτός λειτουργίας. B Περιστρέψτε το θερμοστάτη προσαγωγής αριστερά μέχρι τέρμα. Ο κυκλοφορητής θέρμανσης και η θέρμανση βρίσκονται εκτός λειτουργίας. Η παροχή ζεστού νερού καθώς και παροχή ηλεκτρικής τάσης για τη ρύθμιση της θέρμανσης και το χρονοδιακόπτη παραμένουν. eco e min Σχ O ΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος παγώματος της εγκατάστασης θέρμανσης. Εξασφαλίζεται μόνο αντιπαγετική προστασία της συσκευής.

28 8 Χειρισμός 5.7 Αντιπαγετική προστασία Αντιπαγετική προστασία για τη θέρμανση: B Μη θέσετε τη θέρμανση εκτός λειτουργίας. B Περιστρέψτε το θερμοστάτη προσαγωγής αριστερά μέχρι τέρμα. Ο κυκλοφορητής θέρμανσης και η θέρμανση βρίσκονται εκτός λειτουργίας. Η παροχή ζεστού νερού καθώς και παροχή ηλεκτρικής τάσης για τη ρύθμιση της θέρμανσης και το χρονοδιακόπτη παραμένουν. eco e min Σχ O ΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος παγώματος της εγκατάστασης θέρμανσης. Εξασφαλίζεται μόνο αντιπαγετική προστασία της συσκευής. B Με τη συσκευή απενεργοποιημένη αναμείξτε αντιπαγετικό υγρό στο νερό θέρμανσης (βλέπε οδηγίες εγκατάστασης) και εκκενώστε το κύκλωμα ζεστού νερού. Για περισσότερες υποδείξεις διαβάστε τις οδηγίες χειρισμού του θερμοστάτη.

29 Χειρισμός 9 Αντιπαγετική προστασία για το μπόιλερ: B Περιστρέψτε το θερμοστάτη ζεστού νερού αριστερά μέχρι τέρμα. Η αντιπαγετική προστασία ενεργοποιείται, μόλις η θερμοκρασία μπόιλερ πέσει κάτω από τους 5 C. eco e min O Σχ.

30 30 Χειρισμός 5.8 Θερμική απολύμανση (ZSC) Μέσω της θερμικής απολύμανσης νεκρώνονται στο θερμαντήρα τα βακτηρίδια, ιδιαίτερα οι λεγόμενες λεγιονέλλες. Γι αυτό ο θερμαντήρα θερμαίνεται μια φορά την εβδομάδα για 35 λεπτά περίπου με θερμοκρασία 70 C. Όταν η θερμική απολύμανση είναι ενεργοποιημένη στην οθόνη εμφανίζεται εναλλάξ με τη θερμοκρασία προσαγωγής. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ζεματίσματος! B Μετά τη θερμική απολύμανση το νερό του θερμαντήρα αποκτά τη ρυθμισμένη θερμοκρασία σταδιακά μέσω των φυσιολογικών απωλειών θερμότητας. Γι αυτό, βραχυπρόθεσμα, η θερμοκρασία του νερού μπορεί να είναι πιο υψηλή από τη ρυθμισμένη θερμοκρασία. Η αυτόματη θερμική απολύμανση είναι εργοστασιακά ενεργή. Μπορεί να απενεργοποιηθεί ( οδηγίες εγκατάστασης).

31 Χειρισμός Φραγή πλήκτρων Η φραγή πλήκτρων επιδρά στο θερμοστάτη προσαγωγής, το θερμοστάτη ζεστού νερού και σε όλα τα πλήκτρα εκτός από το πλήκτρο Οn/Off. Ενεργοποίηση φραγής πλήκτρων: B Πατήστε και τα δύο πλήκτρα (βλέπε εικόνα) για περ. 5 δευτερόλεπτα μέχρι να εμφανιστεί στην οθόνη. reset eco e min O Σχ. 7 Απενεργοποίηση φραγής πλήκτρων: B Πατήστε και τα δύο πλήκτρα (βλέπε εικόνα) ώσπου στην οθόνη να εμφανίζεται πλέον μόνο η θερμοκρασία προσαγωγής θέρμανσης.

32 3 Χειρισμός 5.0 Λειτουργία διακοπών: Ρύθμιση λειτουργίας διακοπών: B Πατήστε το πλήκτρο διακοπών μέχρι να ανάψει. Στη λειτουργία διακοπών η θέρμανση και η παραγωγή ζεστού νερού είναι απενεργοποιημένες. Η αντιπαγετική προστασία παραμένει ενεργή ( κεφ. 5.7). Απενεργοποίηση λειτουργίας διακοπών: B Πατήστε το πλήκτρο διακοπών μέχρι να σβήσει. Η συσκευή λειτουργεί και πάλι σε κανονική λειτουργία σύμφωνα με τις ρυθμίσεις του θερμοστάτη.

33 Χειρισμός Βλάβες Αν κατά τη λειτουργία εμφανιστεί βλάβη, αυτή προβάλλεται στην οθόνη. Η λυχνία ένδειξης λειτουργίας καυστήρα/βλαβών αναβοσβήνει, επιπλέον μπορεί να αναβοσβήνει το πλήκτρο reset. Αν αναβοσβήνει το πλήκτρο reset: B Πατήστε το πλήκτρο reset και κρατήστε το πατημένο ώσπου να εμφανιστεί στην οθόνη. Η συσκευή μπαίνει πάλι σε λειτουργία και φαίνεται η θερμοκρασία προσαγωγής. Αν το πλήκτρο reset δεν αναβοσβήνει: B Θέστε τη συσκευή εκτός λειτουργίας και πάλι σε λειτουργία. Η συσκευή μπαίνει πάλι σε λειτουργία και φαίνεται η θερμοκρασία προσαγωγής. Αν η βλάβη δεν αποκατασταθεί: B Τηλεφωνήστε σ ένα εξουσιοδοτημένο συνεργείο ή στο Service, περιγράψτε την βλάpnβη και δώστε τα τεχνικα χαρακτηριστικά της συσκευής ( σελίδα 40).

34 34 Χειρισμός 5. Προστασία του κυκλοφορητή από μπλοκάρισμα Αυτός ο τρόπος λειτουργίας εμποδίζει το «φρακάρισμα» του κυκλοφορητή θέρμανσης όταν αυτός ήταν ακινητοποιημένος για ένα σχετικά μεγάλο χρονικό διάστημα. Μετά από κάθε διακοπή της λειτουργίας του κυκλοφορητή ακολουθεί μέτρηση του παρερχόμενου χρόνου και μετά την παρέλευση 4 ωρών ο κυκλοφορητής τίθεται παροδικά σε λειτουργία.

35 Χειρισμός Ενδείξεις στην οθόνη Οθόνη Περιγραφή Φραγή πλήκτρων ενεργή Λειτουργία στεγνώματος (dry funktion). Αν στο σύστημα ελέγχου με αντιστάθμιση είναι ενεργοποιημένη η λειτουργία «στέγνωμα ελαφρομπετού ενδοδαπέδιας», βλέπε τις οδηγίες χρήσης του συστήματος ελέγχου. Θερμική απολύμανση Προστασία του κυκλοφορητή από το μπλοκάρισμα ενεργή Παραγωγή ζεστού νερού ή λειτουργία comfort ενεργή Μπόιλερ σε θέρμανση Πίν. 5

36 3 Υποδείξεις για την εξοικονόμηση ενέργειας Υποδείξεις για την εξοικονόμηση ενέργειας Θερμαίνετε με οικονομία Η συσκευή έχει κατασκευαστεί έτσι, ώστε η κατανάλωση αερίου και η επιβάρυνση του περιβάλλοντος να είναι μεν χαμηλές, η δημιουργούμενη θαλπωρή, όμως, μεγάλη. Η προσαγωγή του αερίου στον καυστήρα προσαρμόζεται στις εκάστοτε θερμαντικές ανάγκες της κατοικίας. Όταν οι θερμαντικές ανάγκες μειωθούν η συσκευή συνεχίζει να εργάζεται με μικρότερη φλόγα. Ο ειδικός ονομάζει αυτή τη διαδικασία αναλογική ρύθμιση. Χάρη στην αναλογική ρύθμιση οι διακυμάνσεις της θερμοκρασίας είναι μικρές και η κατανομή της θερμοκρασίας στους διάφορους χώρους ομοιόμορφη. Έτσι μπορεί να συμβεί, παρ όλο που η συσκευή λειτουργεί συνεχώς, να καταναλώνει μικρότερη ποσότητα αερίου από μια συσκευή η οποία αναβοσβήνει διαρκώς. Επιθεώρηση/Συντήρηση Για να μπορέσετε να περιορίσετε την κατανάλωση του αερίου και την επιβάρυνση του περιβάλλοντος για ένα μεγάλο χρονικό διάστημα όσο το δυνατόν πιο πολύ σας συμβουλεύουμε να κλείσετε ένα συμβόλαιο επιθεώρησης συντήρησης με ένα εξουσιοδοτημένο ειδικό συνεργείο και να του δώσετε εντολή να συντηρεί τη συσκευή μια φορά το χρόνο.

37 Υποδείξεις για την εξοικονόμηση ενέργειας 37 Ρύθμιση θέρμανσης (Γερμανία) Σύμφωνα με της Διάταξης για εξοικονόμηση ενέργειας (EnEV) προβλέπεται ρύθμιση της θερμοκρασίας με θερμοστάτη χώρου ή με θερμοστάτη με αντιστάθμιση θερμοκρασιών και θερμοστατικές βαλβίδες [κεφαλές] στα θερμαντικά σώματα. Για περισσότερες υποδείξεις διαβάστε τις οδηγίες χειρισμού του θερμοστάτη. Θερμοστατικές βαλβίδες Ανοίξτε τέρμα τις θερμοστατικές βαλβίδες για να επιτύχετε την επιθυμητή θερμοκρασία. Σε περίπτωση που η θερμοκρασία δεν επιτευχθεί, ακόμη και μετά από την πάροδο αρκετού χρόνου, τότε ρυθμίστε/αλλάξτε στο θερμοστάτη την επιθυμητή θερμοκρασία θέρμανσης. Ενδοδαπέδια θέρμανση Η θερμοκρασία προσαγωγής δεν πρέπει να ρυθμιστεί υψηλότερη από τη μέγιστη θερμοκρασία προσαγωγής που συνιστά ο κατασκευαστής. Αερισμός Μην αερίζετε αφήνοντας τα παράθυρα μισόκλειστα. Έτσι η θερμότητα διαφεύγει συνεχώς, χωρίς η ατμόσφαιρα του χώρου να βελτιώνεται αισθητά. Καλύτερα να αερίζετε σύντομα αλλά εντατικά ανοίγοντας τελείως τα παράθυρα. Ζεστό νερό Να επιλέγετε όσο το δυνατό πιο χαμηλή θερμοκρασία ζεστού νερού. Μια χαμηλότερη ρύθμιση του θερμοστάτη σημαίνει μεγάλη

38 38 Υποδείξεις για την εξοικονόμηση ενέργειας εξοικονόμηση ενεργείας. Εκτός αυτού οι υψηλές θερμοκρασίες ζεστού νερού οδηγούν σε αύξηση της δημιουργίας ασβεστόλιθου επηρεάζοντας έτσι αρνητικά τη λειτουργία της συσκευής (π.χ. μεγαλύτεροι χρόνοι ανύψωσης της θερμοκρασίας ή μικρότερος όγκος εξόδου). Κυκλοφορητής ανακυκλοφορίας Προσαρμόστε τον κυκλοφορητή ανακυκλοφορίας για ζεστό νερό, εφόσον υπάρχει, μέσω ενός προγράμματος χρόνου στις ατομικές σας ανάγκες (π. χ. πρωί, μεσημέρι, απόγευμα).

39 Γενικά 39 7 Γενικά Καθαρισμός καλύμματος Mε υγρό πανί τρίψτε το κάλυμμα. Μην χρησιμοποιείτε ισχυρά ή διαβρωτικά απορρυπαντικά. Φυλάξτε τις οδηγίες χρήσης Μετά την ανάγνωση μπορείτε να διπλώσετε τις σύντομες οδηγίες χρήσης ( κεφάλαιο 8) προς τα έξω και να τοποθετήσετε τις οδηγίες χρήσης στο κάλυμμα της συσκευής για φύλαξη Σχ O

40 40 Γενικά Τεχνικά χαρακτηριστικά της συσκευής Όταν επικοινωνείτε με το τμήμα εξυπηρέτησης πελατών, για την καλύτερη εξυπηρέτησή σας είναι καλό να δίνετε τα ακριβή στοιχεία της συσκευής σας. Θα βρείτε τα στοιχεία αυτά στην πινακίδα κατασκευαστή ή στο αυτοκόλλητο τύπου της συσκευής στο κάλυμμα. Gaz 7000 W (π. χ. ZWC 4-3 MFA...)... Ημερομηνία παραγωγής της συσκευής (FD...)... Ημερομηνία έναρξης λειτουργίας:... Τεχνικός εγκατάστασης:...

41 Σύντομες οδηγίες χρήσης 4 8 Σύντομες οδηγίες χρήσης Θέση σε λειτουργία Φραγή πλήκτρων reset eco O e min O Θέση της θέρμανσης σε λειτουργία Θερμοκρασία ζεστού νερού reset eco reset eco e e Pύθμιση της θέρμανσης O Ρυθμίστε το σύστημα ελέγχου με αντιστάθμιση στην αντίστοιχη καμπύλη θέρμανσης και στον αντίστοιχο τρόπο λειτουργίας και ρυθμίστε το θερμοστάτη χώρου στην επιθυμητή θερμοκρασία. min O Το πλήκτρο eco ανάβει οικονομική λειτουργία (ZWC). Το πλήκτρο eco δεν ανάβει λειτουργία comfort (ZWC). Αντιπαγετική προστασία reset eco e min O

42 4 Σύντομες οδηγίες χρήσης Σημειώσεις

43 Σύντομες οδηγίες χρήσης 43 Σημειώσεις
