1 Κωδ. Επιτοίχιοι λέβητες BRAVA SLIM ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EL Fonderie SIME S.p.A / R1a

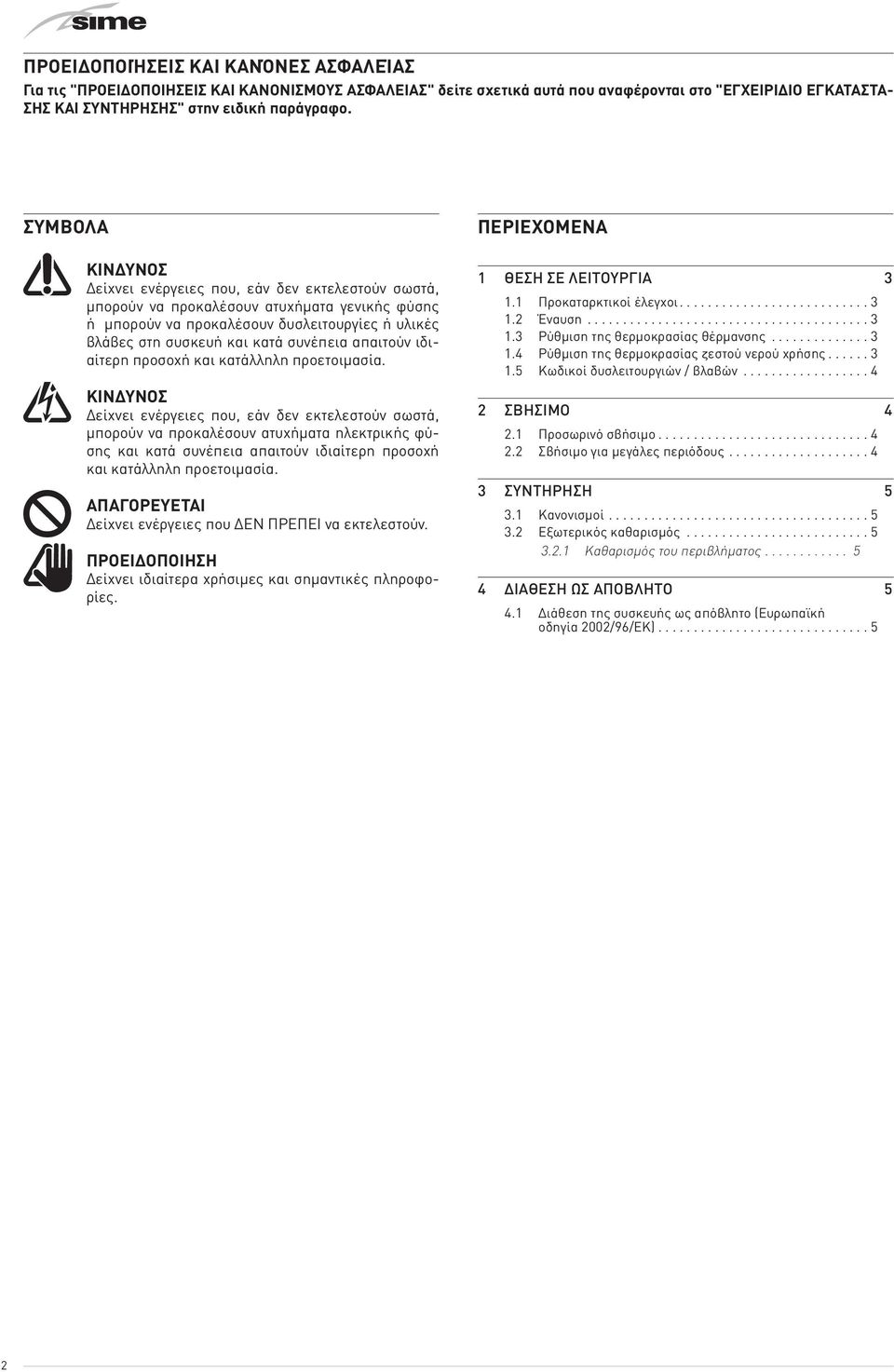

2 ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ ΚΑΙ ΚΑΝΌΝΕΣ ΑΣΦΑΛΕΊΑΣ Για τις "ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΚΑΝΟΝΙΣΜΟΥΣ ΑΣΦΑΛΕΙΑΣ" δείτε σχετικά αυτά που αναφέρονται στο "ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑ- ΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ" στην ειδική παράγραφο. ΣΎΜΒΟΛΑ a ΚΙΝΔΥΝΟΣ Δείχνει ενέργειες που, εάν δεν εκτελεστούν σωστά, μπορούν να προκαλέσουν ατυχήματα γενικής φύσης ή μπορούν να προκαλέσουν δυσλειτουργίες ή υλικές βλάβες στη συσκευή και κατά συνέπεια απαιτούν ιδιαίτερη προσοχή και κατάλληλη προετοιμασία. f ΚΙΝΔΥΝΟΣ Δείχνει ενέργειες που, εάν δεν εκτελεστούν σωστά, μπορούν να προκαλέσουν ατυχήματα ηλεκτρικής φύσης και κατά συνέπεια απαιτούν ιδιαίτερη προσοχή και κατάλληλη προετοιμασία. d ΑΠΑΓΟΡΕΥΕΤΑΙ Δείχνει ενέργειες που ΔΕΝ ΠΡΕΠΕΙ να εκτελεστούν. Δείχνει ιδιαίτερα χρήσιμες και σημαντικές πληροφορίες. ΠΕΡΙΕΧΟΜΕΝΑ 1 ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ Προκαταρκτικοί έλεγχοι Έναυση Ρύθμιση της θερμοκρασίας θέρμανσης Ρύθμιση της θερμοκρασίας ζεστού νερού χρήσης Κωδικοί δυσλειτουργιών / βλαβών ΣΒΉΣΙΜΟ Προσωρινό σβήσιμο Σβήσιμο για μεγάλες περιόδους ΣΥΝΤΗΡΗΣΗ Κανονισμοί Εξωτερικός καθαρισμός Καθαρισμός του περιβλήματος ΔΙΆΘΕΣΗ ΩΣ ΑΠΌΒΛΗΤΟ Διάθεση της συσκευής ως απόβλητο (Ευρωπαϊκή οδηγία 2002/96/ΕΚ)

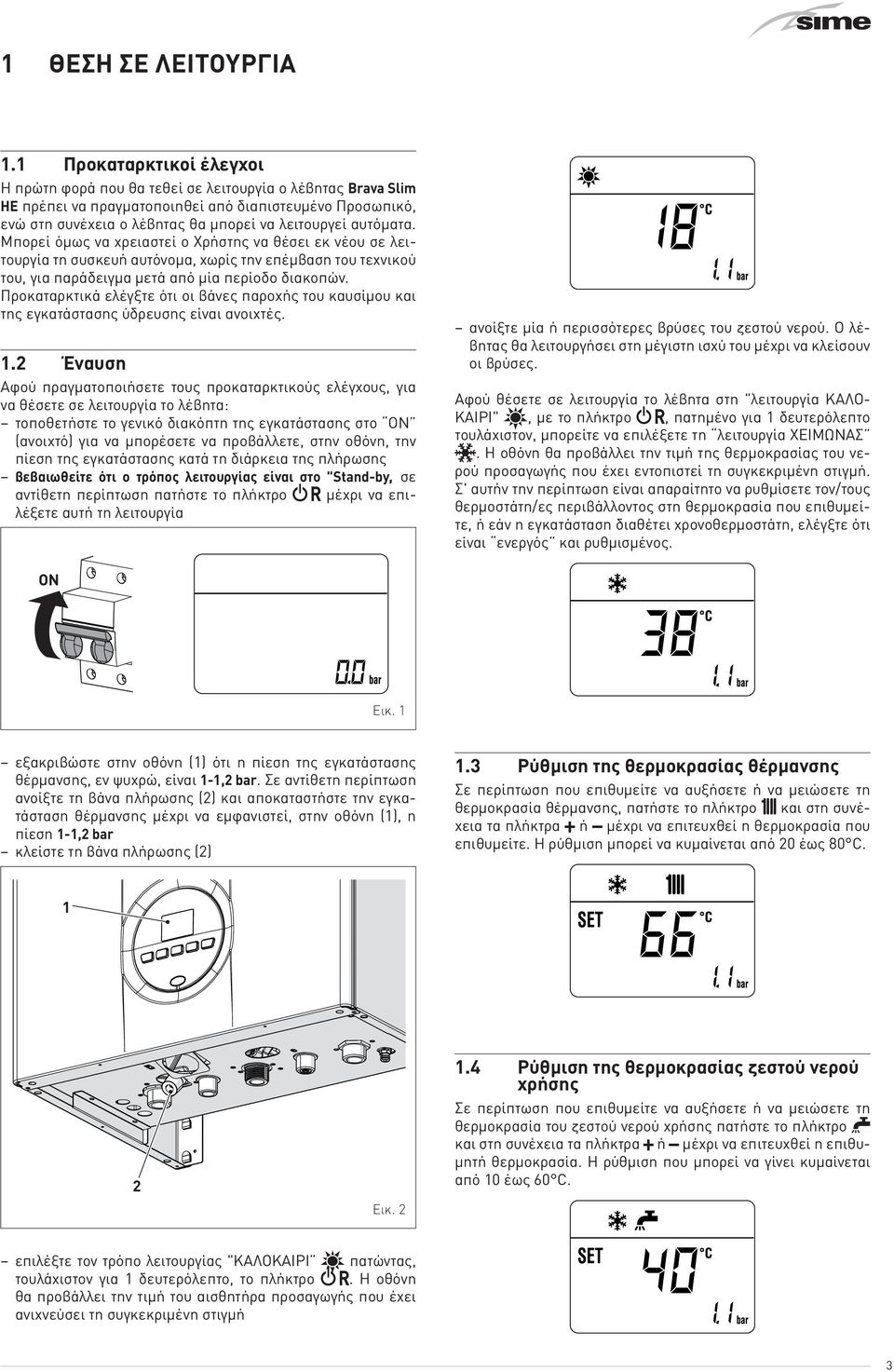

3 1 ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ 1.1 Προκαταρκτικοί έλεγχοι Η πρώτη φορά που θα τεθεί σε λειτουργία ο λέβητας Brava Slim HE πρέπει να πραγματοποιηθεί από διαπιστευμένο Προσωπικό, ενώ στη συνέχεια ο λέβητας θα μπορεί να λειτουργεί αυτόματα. Μπορεί όμως να χρειαστεί ο Χρήστης να θέσει εκ νέου σε λειτουργία τη συσκευή αυτόνομα, χωρίς την επέμβαση του τεχνικού του, για παράδειγμα μετά από μία περίοδο διακοπών. Προκαταρκτικά ελέγξτε ότι οι βάνες παροχής του καυσίμου και της εγκατάστασης ύδρευσης είναι ανοιχτές. 1.2 Έναυση Αφού πραγματοποιήσετε τους προκαταρκτικούς ελέγχους, για να θέσετε σε λειτουργία το λέβητα: τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο ON (ανοιχτό) για να μπορέσετε να προβάλλετε, στην οθόνη, την πίεση της εγκατάστασης κατά τη διάρκεια της πλήρωσης βεβαιωθείτε ότι ο τρόπος λειτουργίας είναι στο "Stand-by, σε αντίθετη περίπτωση πατήστε το πλήκτρο y μέχρι να επιλέξετε αυτή τη λειτουργία ανοίξτε μία ή περισσότερες βρύσες του ζεστού νερού. Ο λέβητας θα λειτουργήσει στη μέγιστη ισχύ του μέχρι να κλείσουν οι βρύσες. Αφού θέσετε σε λειτουργία το λέβητα στη "λειτουργία ΚΑΛΟ- ΚΑΙΡΙ" l, με το πλήκτρο y, πατημένο για 1 δευτερόλεπτο τουλάχιστον, μπορείτε να επιλέξετε τη λειτουργία ΧΕΙΜΩΝΑΣ n. Η οθόνη θα προβάλλει την τιμή της θερμοκρασίας του νερού προσαγωγής που έχει εντοπιστεί τη συγκεκριμένη στιγμή. Σ' αυτήν την περίπτωση είναι απαραίτητο να ρυθμίσετε τον/τους θερμοστάτη/ες περιβάλλοντος στη θερμοκρασία που επιθυμείτε, ή εάν η εγκατάσταση διαθέτει χρονοθερμοστάτη, ελέγξτε ότι είναι ενεργός και ρυθμισμένος. ON Εικ. 1 εξακριβώστε στην οθόνη (1) ότι η πίεση της εγκατάστασης θέρμανσης, εν ψυχρώ, είναι 1-1,2 bar. Σε αντίθετη περίπτωση ανοίξτε τη βάνα πλήρωσης (2) και αποκαταστήστε την εγκατάσταση θέρμανσης μέχρι να εμφανιστεί, στην οθόνη (1), η πίεση 1-1,2 bar κλείστε τη βάνα πλήρωσης (2) 1.3 Ρύθμιση της θερμοκρασίας θέρμανσης Σε περίπτωση που επιθυμείτε να αυξήσετε ή να μειώσετε τη θερμοκρασία θέρμανσης, πατήστε το πλήκτρο t και στη συνέχεια τα πλήκτρα > ή < μέχρι να επιτευχθεί η θερμοκρασία που επιθυμείτε. Η ρύθμιση μπορεί να κυμαίνεται από 20 έως 80 C. 1 2 Εικ Ρύθμιση της θερμοκρασίας ζεστού νερού χρήσης Σε περίπτωση που επιθυμείτε να αυξήσετε ή να μειώσετε τη θερμοκρασία του ζεστού νερού χρήσης πατήστε το πλήκτρο r και στη συνέχεια τα πλήκτρα > ή < μέχρι να επιτευχθεί η επιθυμητή θερμοκρασία. Η ρύθμιση που μπορεί να γίνει κυμαίνεται από 10 έως 60 C. επιλέξτε τον τρόπο λειτουργίας "ΚΑΛΟΚΑΙΡΙ l πατώντας, τουλάχιστον για 1 δευτερόλεπτο, το πλήκτρο y. Η οθόνη θα προβάλλει την τιμή του αισθητήρα προσαγωγής που έχει ανιχνεύσει τη συγκεκριμένη στιγμή 3

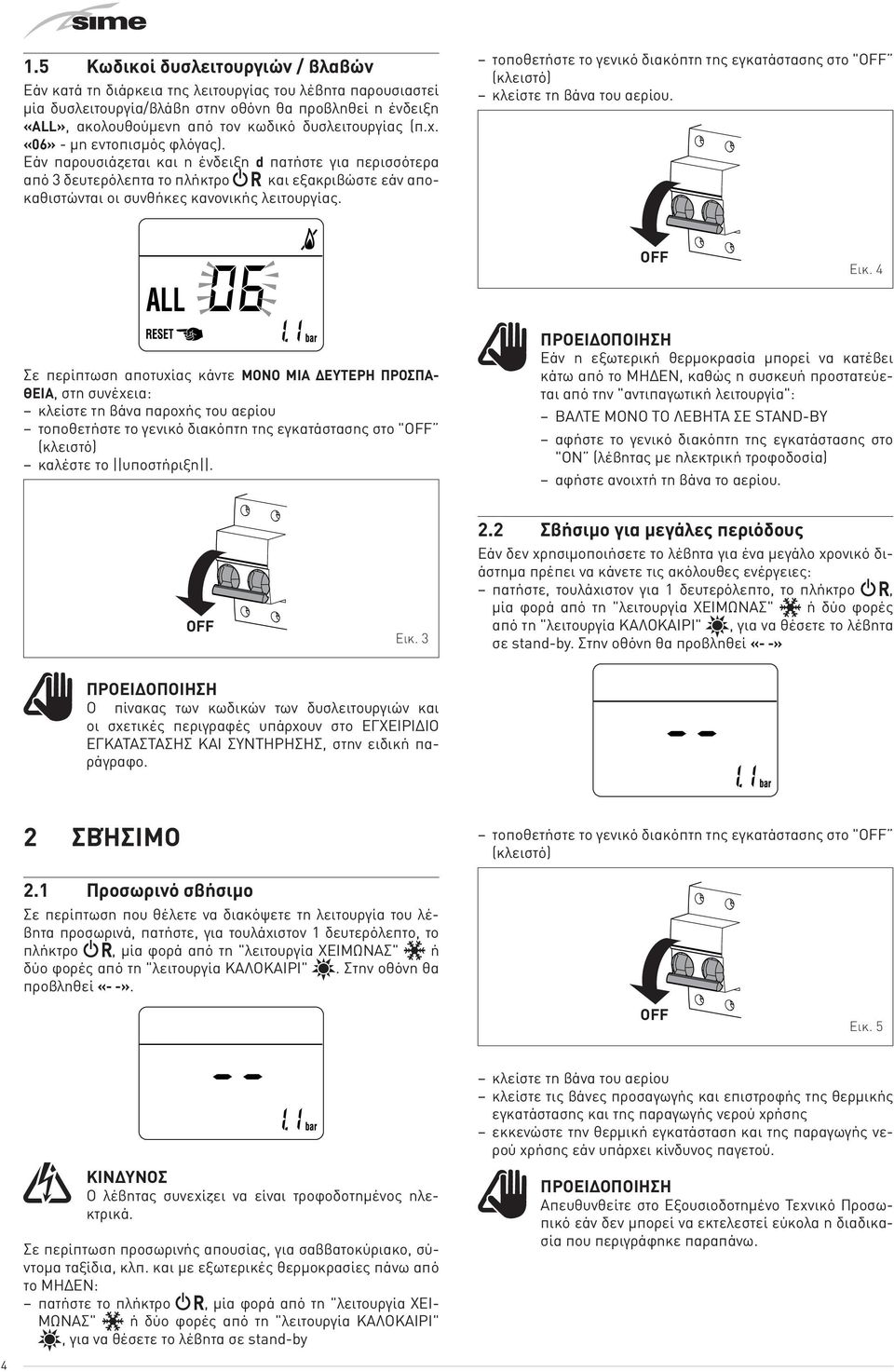

4 1.5 Κωδικοί δυσλειτουργιών / βλαβών Εάν κατά τη διάρκεια της λειτουργίας του λέβητα παρουσιαστεί μία δυσλειτουργία/βλάβη στην οθόνη θα προβληθεί η ένδειξη «ALL», ακολουθούμενη από τον κωδικό δυσλειτουργίας (π.χ. «06» - μη εντοπισμός φλόγας). Εάν παρουσιάζεται και η ένδειξη d πατήστε για περισσότερα από 3 δευτερόλεπτα το πλήκτρο y και εξακριβώστε εάν αποκαθιστώνται οι συνθήκες κανονικής λειτουργίας. τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF (κλειστό) κλείστε τη βάνα του αερίου. OFF Εικ. 4 Σε περίπτωση αποτυχίας κάντε ΜΟΝΟ ΜΙΑ ΔΕΥΤΕΡΗ ΠΡΟΣΠΑ- ΘΕΙΑ, στη συνέχεια: κλείστε τη βάνα παροχής του αερίου τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF (κλειστό) καλέστε το υποστήριξη. Εάν η εξωτερική θερμοκρασία μπορεί να κατέβει κάτω από το ΜΗΔΕΝ, καθώς η συσκευή προστατεύεται από την "αντιπαγωτική λειτουργία": ΒΑΛΤΕ ΜΟΝΟ ΤΟ ΛΕΒΗΤΑ ΣΕ STAND-BY αφήστε το γενικό διακόπτη της εγκατάστασης στο "ON (λέβητας με ηλεκτρική τροφοδοσία) αφήστε ανοιχτή τη βάνα το αερίου. OFF Εικ Σβήσιμο για μεγάλες περιόδους Εάν δεν χρησιμοποιήσετε το λέβητα για ένα μεγάλο χρονικό διάστημα πρέπει να κάνετε τις ακόλουθες ενέργειες: πατήστε, τουλάχιστον για 1 δευτερόλεπτο, το πλήκτρο y, μία φορά από τη "λειτουργία ΧΕΙΜΩΝΑΣ" n ή δύο φορές από τη "λειτουργία ΚΑΛΟΚΑΙΡΙ" l, για να θέσετε το λέβητα σε stand-by. Στην οθόνη θα προβληθεί «- -» Ο πίνακας των κωδικών των δυσλειτουργιών και οι σχετικές περιγραφές υπάρχουν στο ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ, στην ειδική παράγραφο. 2 ΣΒΉΣΙΜΟ τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF (κλειστό) 2.1 Προσωρινό σβήσιμο Σε περίπτωση που θέλετε να διακόψετε τη λειτουργία του λέβητα προσωρινά, πατήστε, για τουλάχιστον 1 δευτερόλεπτο, το πλήκτρο y, μία φορά από τη "λειτουργία ΧΕΙΜΩΝΑΣ" n ή δύο φορές από τη "λειτουργία ΚΑΛΟΚΑΙΡΙ" l. Στην οθόνη θα προβληθεί «- -». OFF Εικ. 5 f ΚΙΝΔΥΝΟΣ Ο λέβητας συνεχίζει να είναι τροφοδοτημένος ηλεκτρικά. Σε περίπτωση προσωρινής απουσίας, για σαββατοκύριακο, σύντομα ταξίδια, κλπ. και με εξωτερικές θερμοκρασίες πάνω από το ΜΗΔΕΝ: πατήστε το πλήκτρο y, μία φορά από τη "λειτουργία ΧΕΙ- ΜΩΝΑΣ" n ή δύο φορές από τη "λειτουργία ΚΑΛΟΚΑΙΡΙ" l, για να θέσετε το λέβητα σε stand-by κλείστε τη βάνα του αερίου κλείστε τις βάνες προσαγωγής και επιστροφής της θερμικής εγκατάστασης και της παραγωγής νερού χρήσης εκκενώστε την θερμική εγκατάσταση και της παραγωγής νερού χρήσης εάν υπάρχει κίνδυνος παγετού. Απευθυνθείτε στο Εξουσιοδοτημένο Τεχνικό Προσωπικό εάν δεν μπορεί να εκτελεστεί εύκολα η διαδικασία που περιγράφηκε παραπάνω. 4

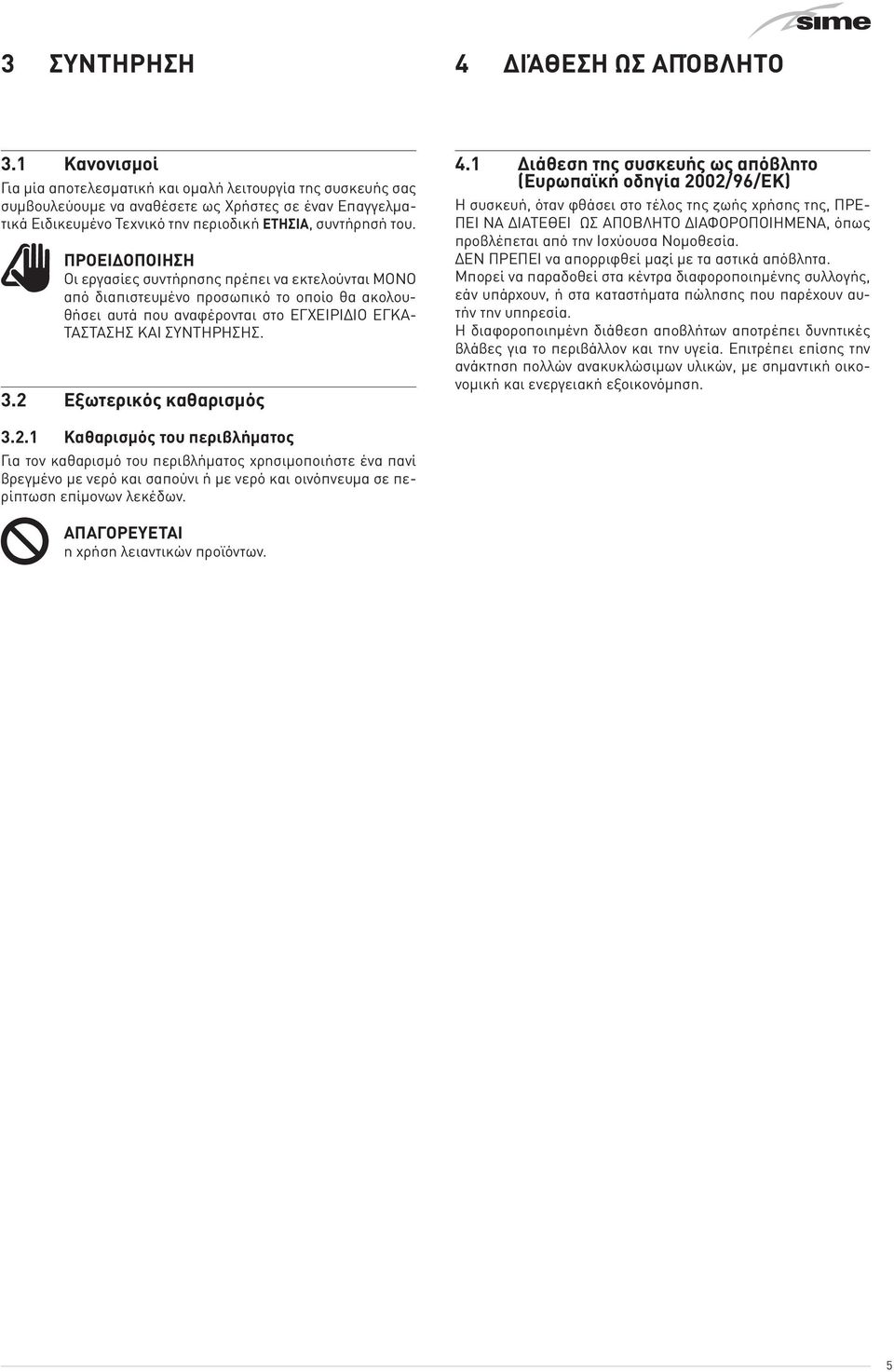

5 3 ΣΥΝΤΗΡΗΣΗ 4 ΔΙΆΘΕΣΗ ΩΣ ΑΠΌΒΛΗΤΟ 3.1 Κανονισμοί Για μία αποτελεσματική και ομαλή λειτουργία της συσκευής σας συμβουλεύουμε να αναθέσετε ως Χρήστες σε έναν Επαγγελματικά Ειδικευμένο Τεχνικό την περιοδική ΕΤΗΣΙΑ, συντήρησή του. Οι εργασίες συντήρησης πρέπει να εκτελούνται ΜΟΝΟ από διαπιστευμένο προσωπικό το οποίο θα ακολουθήσει αυτά που αναφέρονται στο ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑ- ΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ. 3.2 Εξωτερικός καθαρισμός 4.1 Διάθεση της συσκευής ως απόβλητο (Ευρωπαϊκή οδηγία 2002/96/ΕΚ) Η συσκευή, όταν φθάσει στο τέλος της ζωής χρήσης της, ΠΡΕ- ΠΕΙ ΝΑ ΔΙΑΤΕΘΕΙ ΩΣ ΑΠΟΒΛΗΤΟ ΔΙΑΦΟΡΟΠΟΙΗΜΕΝΑ, όπως προβλέπεται από την Ισχύουσα Νομοθεσία. ΔΕΝ ΠΡΕΠΕΙ να απορριφθεί μαζί με τα αστικά απόβλητα. Μπορεί να παραδοθεί στα κέντρα διαφοροποιημένης συλλογής, εάν υπάρχουν, ή στα καταστήματα πώλησης που παρέχουν αυτήν την υπηρεσία. Η διαφοροποιημένη διάθεση αποβλήτων αποτρέπει δυνητικές βλάβες για το περιβάλλον και την υγεία. Επιτρέπει επίσης την ανάκτηση πολλών ανακυκλώσιμων υλικών, με σημαντική οικονομική και ενεργειακή εξοικονόμηση Καθαρισμός του περιβλήματος Για τον καθαρισμό του περιβλήματος χρησιμοποιήστε ένα πανί βρεγμένο με νερό και σαπούνι ή με νερό και οινόπνευμα σε περίπτωση επίμονων λεκέδων. d ΑΠΑΓΟΡΕΥΕΤΑΙ η χρήση λειαντικών προϊόντων. 5

6 6

7 7

8 Fonderie Sime S.p.A - Via Garbo, Legnago (Vr) Tel Fax Η Fonderie SIME SpA διατηρεί το δικαίωμα να μεταβάλλει οποιαδήποτε στιγμή και χωρίς προειδοποίηση τα προϊόντα της με σκοπό τη βελτίωση αυτών χωρίς να επηρεαστούν τα βασικά χαρακτηριστικά.
