1 ΟΔΟΣ Δ.Α Ο.Τ. 43 Β ΦΑΣΗ ΒΙ.ΠΕ.Θ. ΣΙΝΔΟΥ Τ.Κ Τηλ. : , Fax. : info@halcotherm.gr ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ, ΧΡΗΣΗΣ & ΣΥΝΤΗΡΗΣΗΣ ΛΕΒΗΤΑ ΠΕΤΡΕΛΑΙΟΥ LS ΣΥΜΠΥΚΝΩΣΗΣ HC

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΣΤΟΙΧΕΙΑ ΕΤΑΙΡΕΙΑΣ 4 2. ΚΑΤΑΤΑΞΗ ΠΡΟΪΟΝΤΩΝ ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Επεξήγηση συμβόλων Τοποθέτηση, μεταφορά και λειτουργία Κίνδυνος από διαρροές πετρελαίου Κίνδυνος από διαρροή καυσαερίων( ανεπιθύμητη μυρωδιά) Κίνδυνος ηλεκτροπληξίας Θερμική προστασία Επιθεώρηση και συντήρηση Εκρηκτικά και εύφλεκτα υλικά Ενημέρωση του πελάτη Απόρριψη ΜΕΤΑΦΟΡΑ ΛΕΒΗΤΑ Ασφάλιση φορτίου Μεταφορά του λέβητα με ένα περονοφόρο ανυψωτικό όχημα Μεταφορά λέβητα με τη βοήθεια κυλίνδρων ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΓΚΑΤΑΣΤΑΣΗ ΛΕΒΗΤΑ Απαιτήσεις για το χώρο τοποθέτησης Ελάχιστες αποστάσεις από τοίχους Ευθυγράμμιση λέβητα Σύνδεση εγκατάστασης θέρμανσης προς την καπνοδόχο Γενικές απαιτήσεις για το σύστημα απαγωγής καυσαερίων Η εγκατάσταση μιας καπνοδόχου Προδιαγραφές που πρέπει να πληρούνται για την καπνοδόχο Σχέδιο σύνδεσης καπνοδόχου με τον λέβητα Σύνδεση λέβητα στο δίκτυο σωληνώσεων Σύνδεση επιστροφής θέρμανσης Σύνδεση προσαγωγής θέρμανσης.22 HC Σελ. 2 από 38

3 6.3.3 Πλήρωση λέβητα και έλεγχος στεγανότητας συνδέσεων ΕΝΑΡΞΗ ΛΕΙΤΟΥΡΓΙΑΣ Πρώτη θέση σε λειτουργία Πλύση εγκατάστασης θέρμανσης Πλήρωση της εγκατάστασης θέρμανσης Θέση της εγκατάστασης θέρμανσης σε ετοιμότητα λειτουργίας Θέση σε λειτουργία του ταμπλό ρύθμισης και του καυστήρα Σύνδεση κυκλώματος Οδηγίες λειτουργίας κυκλώματος Φύλλο συντήρησης ΤΕΡΜΑΤΙΣΜΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Θέση της εγκατάστασης θέρμανσης εκτός λειτουργίας Σε περίπτωση ανάγκης, θέστε την εγκατάσταση εκτός λειτουργίας ΕΠΙΘΕΩΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Προετοιμασία λέβητα για επιθεώρηση και συντήρηση Καθαρισμός του λέβητα και της καπνοδόχου Καθαρισμός της καπνοδόχου Καθαρισμός του λέβητα Έλεγχος και διόρθωση πίεσης νερού Σε ποια περίπτωση θα πρέπει να ελέγξετε την πίεση του νερού της εγκατάστασης θέρμανσης; Κλειστές εγκαταστάσεις Ανοιχτές εγκαταστάσεις ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΩΝ ΚΑΥΣΤΗΡΑ ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ / ΑΠΟΡΡΙΨΗ Συσκευασία Παλαιά συσκευή ΕΓΓΥΗΣΗ.. 37 HC Σελ. 3 από 38

4 Ευχαριστούμε για την προτίμηση σας στα προϊόντα μας και την αγορά του Λέβητα πετρελαίου χαμηλών θερμοκρασιών συμπυκνώσεως Halcotherm. Παρακαλώ διαβάστε προσεκτικά τις οδηγίες πριν την εγκατάσταση και λειτουργία αυτού του προϊόντος. 1.ΣΤΟΙΧΕΙΑ ΕΤΑΙΡΕΙΑΣ Η HALCOTHERM ιδρύθηκε το 1986 και δραστηριοποιείται στο χώρο της θέρμανσης, της ψύξης και του εξαερισμού. Η εταιρία είναι εγκατεστημένη στην βιομηχανική περιοχή της Σίνδου Θεσσαλονίκης σε ιδιόκτητες εγκαταστάσεις. Η εμπειρία μας καθώς επίσης και οι ανάγκες και οι απαιτήσεις της αγοράς για την θέρμανση και ειδικότερα για την παραγωγή λέβητα πετρελαίου-αερίου μας έδωσε την δυνατότητα για συνεχή βελτίωση της τεχνολογικής μας υποδομής με σύγχρονα, αυτοματοποιημένα μηχανήματα υψηλών προδιαγραφών. Η εταιρία έχει πάντα τα καλύτερα αποτελέσματα με την βοήθεια του άριστα εκπαιδευμένου προσωπικού της. Η HALCOTHERM είναι μια εταιρία απόλυτα οργανωμένη, πάντα σε θέση να εξυπηρετήσει άριστα και έγκαιρα τους πελάτες της με υπεύθυνες και αξιόπιστες λύσεις σε κάθε πρόβλημα της θέρμανσης. Η εταιρία έχει ως πρώτη προτεραιότητα την παραγωγή προϊόντων υψηλών προδιαγραφών που πληρούν όλους τους διεθνείς κανονισμούς, και ταυτόχρονα στοχεύουν στη μέγιστη εξοικονόμηση ενέργειας και προστασίας του περιβάλλοντος. Για αυτό η εταιρία είναι στελεχωμένη από το κατάλληλο εξειδικευμένο προσωπικό που υπηρετεί στοχευμένα τη φιλοσοφία αυτή. Η εταιρία βελτιώνοντας συνεχώς τόσο τον μηχανολογικό εξοπλισμό της με επενδύσεις που τον καθιστούν σύγχρονο και προηγμένο όσο και το προσωπικό της με την απαραίτητη εκπαίδευση, έχει απώτερο σκοπό την εξασφάλιση στους πελάτες της: Άριστης ποιότητας των προϊόντων Συνέπειας του χρόνου παράδοσης Ανταγωνιστικές τιμές HC Σελ. 4 από 38

5 Η αναζήτηση κατάλληλων υλικών και του ελέγχου τους, αλλά και ο αμερόληπτος έλεγχος κατά την επεξεργασία τους σε όλα τα στάδια αποτελούν τις εγγυήσεις για τη διασφάλιση της ποιότητας των προϊόντων. Με τον συνεχή εκσυγχρονισμό, την εφαρμογή καινοτόμων τεχνολογιών που ανταποκρίνονται στις απαιτήσεις των κατασκευών, την άμεση εξυπηρέτηση των πελατών της και την υψηλή οργάνωση σε συνδυασμό με το έμπειρο προσωπικό και τα σύγχρονα μηχανήματα η εταιρία έχει καταφέρει να κερδίσει την εμπιστοσύνη των συνεργατών της και να γίνει μία από τις πιο αξιόπιστες εταιρίες της Ελλάδας. Με γνώμονα την υψηλή ποιότητα κατασκευής και με βάση την τεχνογνωσία που έχει αναπτυχθεί από την επιχείρηση, κατασκευάζονται προϊόντα που χαρακτηρίζονται για την εργονομία, την λειτουργικότητα, ανθεκτικότητα, ασφάλεια, ποιότητα και απλότητα στον χειρισμό τους. Η εταιρία διαθέτει πιστοποίηση ISO 9001:2008 καθώς και πιστοποίηση διαδικασιών συγκόλλησης και συγκολλητών για όλο το εύρος συγκολλήσεων που εφαρμόζονται. Η εταιρεία θεωρεί στρατηγικής σημασίας την Ποιότητα. Μόνο με αυτή εξασφαλίζει τη διατήρηση της πελατείας της, την προσέλκυση νέων πελατών και την πρωτοπορία της απέναντι στον ανταγωνισμό. Συστατικά στοιχεία διαμόρφωσης της Πολιτικής Ποιότητας είναι οι απαιτήσεις ποιότητας του πελάτη, οι απαιτήσεις των προτύπων και των κανονισμών για τις υπηρεσίες που προσφέρονται, όπως επίσης και η φιλοσοφία ποιότητας που διέπει τα στελέχη και όλους τους συναδέλφους της Επιχείρησης. Οι προσπάθειές της εστιάζονται πάντα στην κάλυψη των αναγκών, των απαιτήσεων, των επιθυμιών και των προτιμήσεων των πελατών της στο βέλτιστο κόστος. HC Σελ. 5 από 38

6 2.ΚΑΤΑΤΑΞΗ ΠΡΟΪΟΝΤΩΝ Το παρών εγχειρίδιο αναφέρεται στην κατασκευή λέβητα συμπύκνωσης της σειράς LS. Οι τύποι των λεβήτων τυποποιούνται ανάλογα με την ισχύ, δηλαδή ο τύπος LS 60 δηλώνει ότι η ισχύς είναι kcal/h. Οι απαιτήσεις απόδοσης και ασφαλείας του λέβητα καθορίζονται από τις παρακάτω οδηγίες τεχνικής εναρμόνισης: Οδηγία 92/42/ΕΟΚ της 21 ης Μαΐου 1992 σχετικά με τις απαιτήσεις απόδοσης για τους νέους λέβητες ζεστού νερού που τροφοδοτούνται με υγρά ή αέρια καύσιμα. Οδηγία 2005/32/ΕΚ της 6 ης Ιουλίου 2005 (τροποποιητική της οδηγίας 92/42/ΕΟΚ). Το προϊόν περιέχει ηλεκτρικά μέρη που μπορεί να προκαλέσουν ηλεκτρομαγνητικές διαταραχές ή των οποίων η λειτουργία μπορεί να επηρεάζεται από τέτοιου είδους διαταραχές. Οι απαιτήσεις προστασίας στους εν λόγω τομείς καθορίζονται από τις παρακάτω οδηγίες τεχνικής εναρμόνισης : Οδηγία του συμβουλίου 2006/95/ΕΚ (σχετικά με το ηλεκτρολογικό υλικό), Οδηγία του συμβουλίου 2004/108/EK (σχετικά με την ηλεκτρομαγνητική συμβατότητα). Η μονάδα κατασκευάζεται σύμφωνα με τις βασικές αρχές των προτύπων : ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ HC Σελ. 6 από 38

7 Τα προϊόντα είναι πιστοποιημένα και φέρουν τη σήμανση CE. Η εταιρεία λαμβάνει όλα τα απαραίτητα μέτρα ώστε η διαδικασία κατασκευής να εξασφαλίζει την πιστότητα των κατασκευαζόμενων προϊόντων προς τις απαιτήσεις των αποφάσεων που ισχύουν για αυτά. HC Σελ. 7 από 38

8 3.ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ 3.1 Επεξήγηση συμβόλων Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται με ένα προειδοποιητικό τρίγωνο Οι προειδοποιητικές επιγραφές επισημαίνουν τη σοβαρότητα του κινδύνου που προκύπτει, εάν δεν τηρηθούν τα μέτρα για την αποφυγή βλαβών. ΠΡΟΣΟΧΗ, σημαίνει ότι υπάρχει το ενδεχόμενο πρόκλησης ελαφρών ζημιών. ΕΙΔΟΠΟΙΗΣΗ, σημαίνει ότι μπορεί να προκληθούν ελαφροί τραυματισμοί ή ελαφρές υλικές ζημιές. ΚΙΝΔΥΝΟΣ, σημαίνει ότι μπορεί να προκληθούν σοβαροί τραυματισμοί. Σε ιδιαίτερα βαριές περιπτώσεις υπάρχει κίνδυνος θανάτου. Οι παρούσες οδηγίες εγκατάστασης και λειτουργίας απευθύνονται σε χρήστες και εξειδικευμένους τεχνικούς. Συνιστούμε στους χρήστες να διαβάσουν προσεκτικά όλες τις οδηγίες χρήσης. Οι εργασίες εγκατάστασης και η πρώτη χρήση της ατομικής μονάδας πρέπει να διεξάγονται αποκλειστικά από ειδικό τεχνικό. ΚΙΝΔΥΝΟΣ : Η παράβλεψη των υποδείξεων ασφαλείας ενδέχεται να προκαλέσει σοβαρούς τραυματισμούς ακόμη και θάνατο καθώς και υλικές ζημιές και καταστροφές στο περιβάλλον. Διαβάστε τις υποδείξεις ασφαλείας και ακολουθήστε τις οδηγίες που περιέχουν. Διαβάστε προσεκτικά τις παρούσες οδηγίες εγκατάστασης και λειτουργίας της ατομικής μονάδας. Φυλάξτε τις παρούσες οδηγίες ώστε να μπορείτε αργότερα να ανατρέχετε σε αυτές. HC Σελ. 8 από 38

9 3.1.1 Τοποθέτηση, μεταφορά και λειτουργία ΠΡΟΣΟΧΗ : Η ανεπαρκής προσαγωγή αέρα μπορεί να οδηγήσει σε επικίνδυνη έκλυση καυσαερίων. Η εγκατάσταση, η έναρξη λειτουργίας, η συντήρηση και η επισκευή πρέπει να διεξάγονται αποκλειστικά από εξειδικευμένη τεχνική εταιρεία με βάση τους ισχύοντες κανονισμούς και νομοθεσία. Προσέξτε ο χώρος τοποθέτησης του λέβητα να προστατεύεται από τον παγετό. Για την κατασκευή και τη λειτουργία της εγκατάστασης θέρμανσης θα πρέπει να τηρούνται οι ισχύοντες τεχνικοί κανόνες καθώς όλες οι πολεοδομικές και νομικές διατάξεις. Η συσκευή πρέπει να τοποθετείται μόνο από εγκεκριμένη τεχνική εταιρεία. Μην τροποποιείτε εξαρτήματα που φέρουν καυσαέρια. Μη θέτετε την ατομική μονάδα σε λειτουργία χωρίς επαρκή ποσότητα νερού. Διατηρείτε τα ανοίγματα της εγκατάστασης (πόρτες, καλύμματα συντήρησης) πάντα κλειστά κατά τη διάρκεια της λειτουργίας. Χρησιμοποιείτε μόνο εγκεκριμένα καύσιμα. Μην κλείνετε και μη μικραίνετε τα ανοίγματα αερισμού και εξαερισμού σε πόρτες, παράθυρα και τοίχους Κίνδυνος από διαρροές πετρελαίου Κατά τη χρήση πετρελαίου ως καύσιμο ο ιδιοκτήτης υποχρεούται σύμφωνα με τις διατάξεις της εκάστοτε χώρας να αναθέσει σε εκπαιδευμένο τεχνικό προσωπικό την άμεση αντιμετώπιση διαρροών πετρελαίου μόλις αυτές γίνονται αντιληπτές! Κίνδυνος από διαρροή καυσαερίων. (ανεπιθύμητη μυρωδιά) Διακόψτε τη λειτουργία της συσκευής. Ανοίξτε πόρτες και παράθυρα. Ενημερώστε τον εκπαιδευμένο συνεργάτη. HC Σελ. 9 από 38

10 3.1.4 Κίνδυνος ηλεκτροπληξίας Πριν προβείτε σε οποιαδήποτε εργασία στην εγκατάσταση θέρμανσης, αποσυνδέστε την από το ηλεκτρικό ρεύμα. Η απενεργοποίηση της συσκευής ρύθμισης δεν επαρκεί! Ασφαλίστε την εγκατάσταση θέρμανσης από ακούσια απενεργοποίηση Θερμική προστασία Κίνδυνος εγκαυμάτων! Επιτηρείτε τη λειτουργία σε θερμοκρασίες άνω των 60 C. Συνδέστε την εκτόνωση της βαλβίδας ασφαλείας με φορά προς το δάπεδο Επιθεώρηση και συντήρηση Συμβουλή για τον πελάτη: Συνάψτε με μία εγκεκριμένη τεχνική εταιρία μία σύμβαση συντήρησης και επιθεώρησης που να προβλέπει ετήσιο έλεγχο και διεξαγωγή συντήρησης ανάλογα με τις ανάγκες που προκύπτουν, και όπως προβλέπεται από την ισχύουσα νομοθεσία. Ο ιδιοκτήτης ευθύνεται για την ασφάλεια της εγκατάστασης θέρμανσης και τις επιπτώσεις που επιφέρει η χρήση της στο περιβάλλον. Για την αποφυγή ζημιών στην εγκατάσταση, αποκαθιστάτε αμέσως τα προβλήματα! Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά και εξαρτήματα του κατασκευαστή. Για ζημιές οι οποίες οφείλονται στη χρήση ανταλλακτικών που δεν έχουν παραδοθεί από τον κατασκευαστή, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη Εκρηκτικά και εύφλεκτα υλικά Μην χρησιμοποιείτε ή αποθηκεύετε εύφλεκτα υλικά (χαρτί, διαλύτες, χρώματα κτλ.) κοντά στην ατομική μονάδα Ενημέρωση του πελάτη Ενημερώστε τον πελάτη σχετικά με τον τρόπο λειτουργίας της συσκευής και εκπαιδεύστε τον στο χειρισμό της. Υποδείξτε στον πελάτη, ότι δεν επιτρέπεται να κάνει οποιεσδήποτε μετατροπές ή επισκευές. HC Σελ. 10 από 38

11 3.1.9 Απόρριψη Φροντίστε ώστε τα υλικά συσκευασίας να απορριφθούν με τρόπο φιλικό προς το περιβάλλον. HC Σελ. 11 από 38

12 4.ΜΕΤΑΦΟΡΑ ΛΕΒΗΤΑ ΚΙΝΔΥΝΟΣ : Κίνδυνος θανάτου λόγω εσφαλμένα ασφαλισμένου της ατομικής μονάδας. Για τη μεταφορά της ατομικής μονάδας χρησιμοποιείτε κατάλληλα μέσα μεταφοράς (π.χ. περονοφόρο ανυψωτικό όχημα, γερανό ή κυλίνδρους μεταφοράς μεγάλων φορτίων). Κατά τη μεταφορά ασφαλίστε τον λέβητα έναντι πτώσης. ΚΙΝΔΥΝΟΣ : Κίνδυνος θανάτου λόγω πτώσης φορτίου. Πριν από τη μεταφορά ασφαλίστε τον λέβητα με εντατήρες. 4.1 Ασφάλιση φορτίου Για την ασφάλιση του φορτίου κατά τη μεταφορά: Οι ιμάντες ασφάλισης (εντατήρες, αλυσίδες) μπορούν να περαστούν πάνω από το κάλυμμα του λέβητα. Στερεώνετε τους ιμάντες ασφάλισης στους κρίκους ασφάλισης (αν υπάρχουν). 4.2 Μεταφορά του λέβητα με ένα περονοφόρο ανυψωτικό όχημα Μπορείτε να μεταφέρετε την ατομική μονάδα με περονοφόρο ανυψωτικό όχημα. Για τη μεταφορά του λέβητα λάβετε υπόψη τις ακόλουθες οδηγίες: Κατανείμετε το βάρος του λέβητα κατά την ανύψωση και τη μεταφορά ομοιόμορφα στο περονοφόρο ανυψωτικό όχημα. Προσέξτε το βάρος του λέβητα και των μέσων μεταφοράς. Κατά τη μεταφορά ασφαλίστε την ατομική μονάδα έναντι πτώσης. Τοποθετήστε τα ανοίγματα μεταφοράς του περονοφόρου ανυψωτικού οχήματος κάτω από την πλαϊνή όψη της βάσης του λέβητα. ΕΙΔΟΠΟΙΗΣΗ : Ζημιές στον λέβητα λόγω φθορών στο σώμα του λέβητα. Κατά την ανύψωση η ατομική μονάδα πρέπει να συγκρατείται πάντα από τα πλαϊνά καπάκια του λέβητα, όχι από το σώμα του ή την πόρτα του λέβητα. HC Σελ. 12 από 38

13 4.3 Μεταφορά του λέβητα με τη βοήθεια κυλίνδρων Τοποθετήστε τους κυλίνδρους από κάτω. Ανυψώστε τον λέβητα με τη βοήθεια ενός γρύλου. Μπορείτε να ανυψώσετε και να μεταφέρετε τον λέβητα με τη βοήθεια γερανού. HC Σελ. 13 από 38

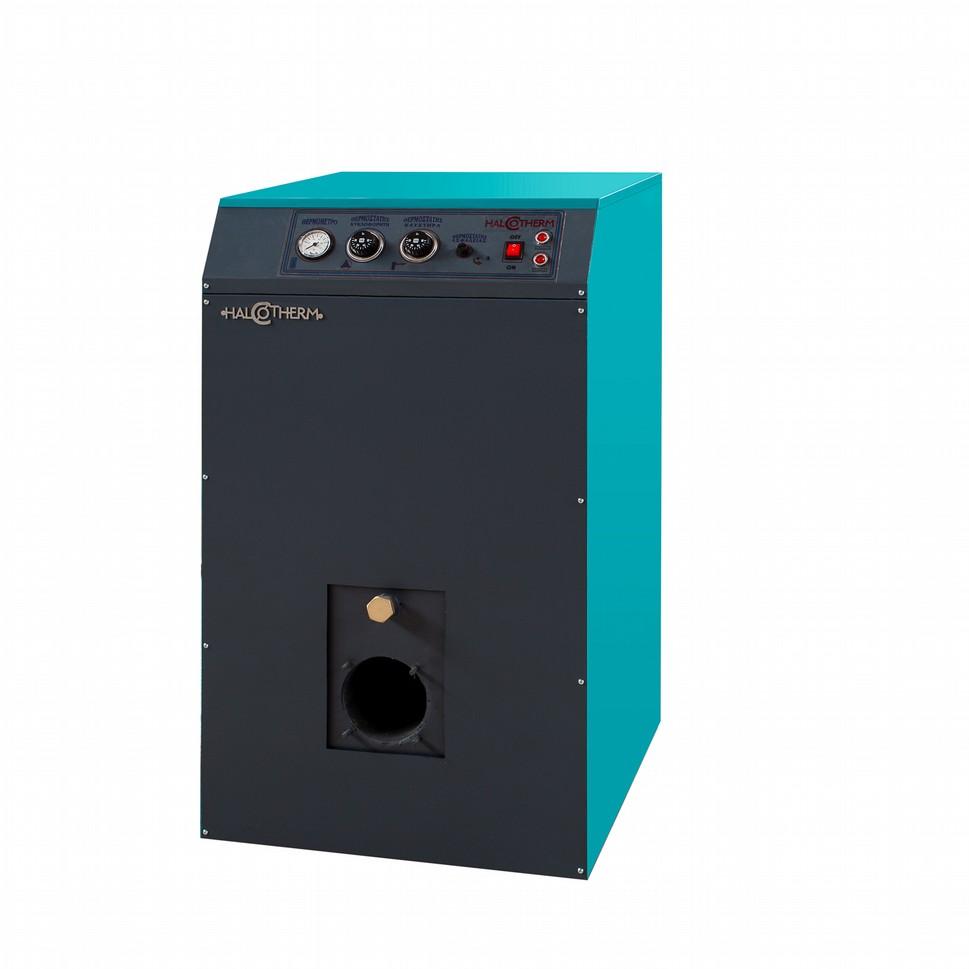

14 5.ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ο λέβητας πετρελαίου χαμηλών θερμοκρασιών συμπυκνώσεως Halcotherm περιλαμβάνει: Πίνακα Οργάνων Κυκλοφορητή Καυστήρα Πετρελαίου Δοχείο Διαστολής Αυτόματο Εξαεριστικό Βαλβίδα Ασφαλείας Ανοξείδωτο Σύστημα Συμπυκνώσεως Καυσαερίων Σωλήνα Αποχέτευσης Τύπος LS 60 Ισχύς Kcal/h Πλάτος (cm) 60 Ύψος (cm) 110 Μήκος (cm) 80 Σωλήνας προσαγωγής (in) 1''1/4 Σωλήνας επιστροφής (in) 1''1/4 Διάμετρος καπνοδόχου (mm) 90 Πίεση Δοκιμής (bar) 6 Πίεση Λειτουργίας (bar) 3 Θερμοκρασία λειτουργίας (max) 90 Τάση λειτουργίας (V) 220 Βάρος Μονάδας (kgr) 290 Χωρητικότητα Νερού (lit) 60 Οι παραπάνω διαστάσεις είναι δυνατόν να μεταβληθούν μελλοντικά χωρίς προειδοποίηση αν απαιτηθούν νέες βελτιώσεις. Πριν την παράδοση οι λέβητες χαμηλών θερμοκρασιών συμπύκνωσης υπόκεινται σε ποιοτικό έλεγχο και σε κανονική δόκιμη λειτουργίας για τον έλεγχο του καυστήρα, καθώς δοκιμάζονται σε πίεση 6 bar τουλάχιστον, για τον έλεγχο στεγανότητας. HC Σελ. 14 από 38

15 ΕΙΔΟΠΟΙΗΣΗ : Μόλις παραλάβετε την συσκευή βεβαιωθείτε ότι μέσα στην συσκευασία της υπάρχει το εγχειρίδιο εγκατάστασης χρήσεως & συντήρησης και εγγύηση. HC Σελ. 15 από 38

16 6.ΕΓΚΑΤΑΣΤΑΣΗ ΛΕΒΗΤΑ 6.1 Απαιτήσεις για το χώρο τοποθέτησης. Η βάση τοποθέτησης πρέπει να διαθέτει επαρκή αντοχή φορτίου και σταθερότητα. Ο χώρος τοποθέτησης πρέπει να είναι ξηρός και χωρίς παγετό. Το μέγεθος του χώρου τοποθέτησης πρέπει να διασφαλίζει μια απρόσκοπτη λειτουργία Ελάχιστες αποστάσεις από τοίχους Για τα θεμέλια ή την επιφάνεια τοποθέτησης πρέπει να τηρούνται οι προβλεπόμενες ελάχιστες αποστάσεις από τοίχους. Η επιφάνεια τοποθέτησης πρέπει να είναι επίπεδη και οριζόντια. Η μπροστινή πλευρά του λέβητα να είναι ευθυγραμμισμένη με το μπροστινό άκρο της βάσης έδρασης Ευθυγράμμιση λέβητα Ο λέβητας πρέπει να είναι ευθυγραμμισμένος (αλφάδι), ώστε να αποφευχθεί η συσσώρευση αέρα στο εσωτερικό του. 6.2 Σύνδεση εγκατάστασης θέρμανσης προς την καπνοδόχο Γενικές απαιτήσεις για το σύστημα απαγωγής καυσαερίων Απαγορεύεται η χρήση προϊόντων με οξειδώσεις, κτυπήματα, ρωγμές, στρεβλώσεις. Η δομή της καμινάδας είναι πολύ σημαντική για την σωστή λειτουργία της μονάδας. Κατά την εγκατάσταση μίας καπνοδόχου, πρέπει να χρησιμοποιούνται παρελκόμενα εξαρτήματα( στηρίγματα, απολήξεις καπνοδόχου, πώματα, σφιγκτήρες κλπ.) μόνον ΠΙΣΤΟΠΟΙΗΜΕΝΑ. Όσον αφορά στα εξαρτήματα που πρέπει να βιδωθούν σε τοίχο ή οροφή (στηρίγματα & τριγωνικές βάσεις στήριξης), αυτό πρέπει να γίνει με χρήση δυναμόκλειδου κι εφαρμογή κατάλληλης δύναμης σύσφιγξης ( σε Nm) των κοχλιών για εξασφάλιση σωστής συναρμογής κατά την τοποθέτηση. Η εγκατάσταση μιας καπνοδόχου γίνεται ΜΟΝΟΝ ΑΠΟ ΕΞΕΙΔΙΚΕΥΜΕΝΑ ΣΥΝΕΡΓΕΙΑ. HC Σελ. 16 από 38

17 Καθ όλη τη διάρκεια της εγκατάστασης μιας καπνοδόχου ο Εγκαταστάτης ΠΡΕΠΕΙ να λαμβάνει όλα τα απαραίτητα μέτρα για την ΑΣΦΑΛΕΙΑ ΚΑΙ ΤΗΝ ΠΡΟΣΤΑΣΙΑ των εργαζομένων στο συνεργείο του. Κάθε μονάδα πρέπει να είναι συνδεδεμένη με έναν κατακόρυφο αγωγό, που ονομάζεται καπνοδόχος. Για την απαγωγή των καπναερίων που παράγονται κατά την καύση. Η εγκατάσταση της καπνοδόχου πρέπει να πληρεί τις προδιαγραφές του ισχύοντος κανονισμού κεντρικής θέρμανσης και τις υποδείξεις του κατασκευαστή. Η καπνοδόχος πρέπει να εξασφαλίζει επαρκή ελκυσμό για την απαγωγή των καπναερίων Η εγκατάσταση μιας καπνοδόχου Στην βάση της καπνοδόχου στερεώνεται στον τοίχο το εξάρτημα τριγωνική βάση στήριξης για το αντίστοιχο σύστημα καμινάδας. Η τριγωνική βάση στήριξης πρέπει να στερεωθεί σταθερά με μεταλλικά βύσματα αλφαδιασμένη και χωρίς απόκλιση. Πάνω στην βάση στήριξης τοποθετούνται αλφαδιασμένα τα ευθύγραμμα τμήματα καπναγωγού ανάλογα με το ύψος της εγκατάστασης. Η στήριξη των ευθύγραμμων τμημάτων γίνεται ανά 1,5 μέτρο το πολύ. Όπου απαιτείται μετατόπιση της καπνοδόχου από τον αρχικό κατακόρυφο άξονα, χρησιμοποιούνται καμπύλες 45 και 90 μοιρών. Όλα τα τμήματα της καπνοδόχου τοποθετούνται με το εσωτερικό θηλυκό άκρο προς τα επάνω. Όλα τα τμήματα έχουν στεγανοποιητικό δακτύλιο στο θηλυκό άκρο. Το αρσενικό άκρο των τμημάτων κουμπώνει μέσα στο θηλυκό. Το αρσενικό άκρο πρέπει να ακουμπάει πλήρως στον πυθμένα της εκτόνωσης. Στην κορυφή της καπνοδόχου τοποθετείται απόληξη. Κάτω από την βάση στήριξης τοποθετείται ένα ταφ με πώμα καθαρισμού. Το ταφ συνδέεται με τον λέβητα με ευθύγραμμο τμήμα καπναγωγού. Σε κάθε σύνδεση τοποθετούνται σφιγκτήρες. Όπου απαιτείται η τοποθέτηση οριζόντιων τμημάτων, αυτά πρέπει να έχουν ανοδική κλίση. Για την σωστή λειτουργία της καπνοδόχου θα πρέπει να αποφεύγονται μεγάλα οριζόντια τμήματα και η χρήση πολλών καμπυλών. Όπου απαιτείται το ελεύθερο πάνω άκρο της καπνοδόχου να έχει μήκος μεγαλύτερο από 1,5 m από το τελευταίο στήριγμα, πρέπει να γίνεται μεταλλική κατασκευή για την στήριξή του. Σε όλο το μήκος της κατασκευής, πρέπει να τηρείται η απόσταση από εύφλεκτα υλικά όπως ορίζεται από τον κατασκευαστή, ιδιαίτερα όταν η καμινάδα διέρχεται από τρύπες σε τοίχους, από την οροφή κι από άλλα δομικά στοιχεία. HC Σελ. 17 από 38

18 6.2.3 Προδιαγραφές που πρέπει να πληρούνται για την καπνοδόχο Δεν συνδέουμε στην ίδια καπνοδόχο περισσότερο από μια μονάδες, σόμπα ή τζάκι. Η καπνοδόχος πρέπει να είναι λεία, διπλού τοιχώματος με μόνωση, με τον τρόπο αυτό μειώνονται ο ρυθμός υγροποίησης των καυσαερίων και η συγκέντρωση της κάπνας μέσα στο εσωτερικό τοίχωμα, που προκαλούν διάβρωση και κίνδυνο πυρκαγιάς. Η σύνδεση της καπνοδόχου με την ατομική μονάδα θα πρέπει να είναι στεγανή. Όταν μία καπνοδόχος δεν είναι στεγανή μπορεί να προκληθούν πολλά προβλήματα στην μονάδα, όπως φραγή, κακή λειτουργία του συστήματος, υγροποιήσεις, θόρυβο, πολλή αιθάλη. Η καμινάδα πρέπει να είναι ψηλότερη από την κορυφογραμμή της σκεπής, για να μην εμποδίζεται ο ελκυσμός. Απαραίτητα τοποθετείται στην καμινάδα καπέλο γιατί έτσι προστατεύεται από βροχές και άλλα καιρικά φαινόμενα, όπως επίσης και από την είσοδο διάφορων ξένων αντικειμένων. Στα σημεία εξόδου του λέβητα και στις καμπύλες όπου τα καπναέρια αλλάζουν διεύθυνση, η καπνοδόχος πρέπει να έχει εύκολη πρόσβαση για να μπορεί να καθαρίζεται. Η διάμετρος πρέπει να είναι ίση ή μεγαλύτερη από τη διάμετρο του καπναγωγού της ατομικής μονάδας. Γενικά δεν πρέπει να είναι ούτε πολύ μικρή ούτε πολύ μεγάλη, να είναι και ανάλογη με την ονομαστική ισχύ της μονάδας. Η ελάχιστη κλίση που πρέπει να διαθέτουν τα οριζόντια τμήματα της καπνοδόχου είναι 5% και μήκος 1,5 μέτρα, ενώ το κάθετο τμήμα της πρέπει να έχει ύψος > 2 μέτρα. ΕΙΔΟΠΟΙΗΣΗ : Όταν τα καυσαέρια προέρχονται από καύση στερεών και υγρών καυσίμων με περιεκτικότητα σε θείο πάνω από 0,2 % ΣΥΝΙΣΤΑΤΑΙ η χρήση καπνοδόχων από ανοξείδωτο χάλυβα AISI 316L. HC Σελ. 18 από 38

19 6.2.4 Σχέδιο σύνδεσης καπνοδόχου με τον λέβητα HC Σελ. 19 από 38

20 1. Τριγωνική βάση στήριξης. 2. Εξάρτημα ταφ με πώμα καθαρισμού. 3. Καπναγωγός, μήκος 1m. 4. Στήριγμα τοίχου, στερεώνεται στο κτίσμα. 5. Απόληψη συστήματος καμινάδας. 6. Εξάρτημα σύνδεσης συσκευής παραγωγής θερμότητας με σύστημα καμινάδας. 7. Έξοδος συσκευής παραγωγής θερμότητας. 8. Συσκευή παραγωγής θερμότητας. 9. Ένωση μεταξύ τεμαχίων. 10. Απόκλιση (μετατόπιση άξονα συστήματος καμινάδας), 45 ο. HC Σελ. 20 από 38

21 6.3 Σύνδεση λέβητα στο δίκτυο σωληνώσεων ΣΩΛΗΝΑΣ ΕΠΙΣΤΡΟΦΗΣ ΑΠΟ ΤΑ ΣΩΜΑΤΑ ΑΝΟΞΕΙΔΩΤΗ ΚΑΜΙΝΑΔΑ. ΓΕΜΙΣΤΕ ΜΕ ΝΕΡΟ ΜΕΧΡΙ ΝΑ ΓΙΝΕΙ ΥΠΕΡΧΕΙΛΙΣΗ ΑΠΟ ΤΟ ΣΩΛΗΝΑ ΑΠΟΧΕΤΕΥΣΗΣ. ΣΩΛΗΝΑΣ ΠΡΟΣΑΓΩΓΗΣ ΠΡΟΣ ΤΑ ΣΩΜΑΤΑ ΣΩΛΗΝΑΣ ½ ΠΛΗΡΩΣΗΣ & ΑΔΕΙΑΣΜΑ ΤΗΣ ΣΩΛΗΝΑΣ ΑΠΟΧΕΤΕΥΣΗΣ ΤΟΠΟΘΕΤΗΣΤΕ ΤΗΝ ΟΠΗ ΤΟΥ ΣΩΛΗΝΑ ΑΠΟΧΕΤΕΥΣΗΣ ΣΕ ΑΠΟΧΕΤΕΥΤΙΚΟ ΣΥΣΤΗΜΑ. HC Σελ. 21 από 38

22 ΕΙΔΟΠΟΙΗΣΗ : Μην χρησιμοποιείτε το νερό που παράγεται από την συμπύκνωση, για πόσιμο ή πλύσιμο. Παρακαλούμε προσέξτε τις ακόλουθες υποδείξεις για τη σύνδεση της ατομικής μονάδας στο δίκτυο των σωληνώσεων. Οι υποδείξεις αυτές είναι σημαντικές για την απρόσκοπτη λειτουργία. ΚΙΝΔΥΝΟΣ : Κίνδυνος θανάτου από δηλητηρίαση! Η ανεπαρκής παροχή αέρα μπορεί να οδηγήσει σε επικίνδυνη διαρροή καυσαερίων! Αν το ελάττωμα δεν αντιμετωπιστεί άμεσα, η λειτουργία της ατομικής μονάδας δεν επιτρέπεται. Υποδείξτε εγγράφως στον ιδιοκτήτη το ελάττωμα και τον κίνδυνο Το νερό της ατομικής μονάδας πρέπει να είναι καθαρό. Συνιστούμε την τοποθέτηση ενός φίλτρου στην επιστροφή, ώστε να διατηρείται το νερό καθαρό. ΕΙΔΟΠΟΙΗΣΗ : Ζημιές στην εγκατάσταση λόγω μη στεγανών συνδέσεων. Εγκαταστήστε τους αγωγούς σύνδεσης χωρίς τάση στις συνδέσεις της ατομικής μονάδας Σύνδεση επιστροφής θέρμανσης Συνδέστε την επιστροφή του συστήματος θέρμανσης στη σύνδεση επιστροφής της μονάδας Σύνδεση προσαγωγής θέρμανσης Συνδέστε την προσαγωγή του συστήματος θέρμανσης στη σύνδεση προσαγωγής της μονάδας Πλήρωση ατομικής μονάδας και έλεγχος στεγανότητας συνδέσεων Πριν να θέσετε σε λειτουργία την εγκατάσταση θέρμανσης, πρέπει να την ελέγξετε ως προς τη στεγανότητά της, ώστε να μην παρουσιαστούν διαρροές κατά τη λειτουργία. HC Σελ. 22 από 38

23 Συμπληρώστε νερό στην εγκατάσταση θέρμανσης. Ελέγξτε τους συνδέσμους για στεγανότητα. Ελέγξτε την πίεση της εγκατάστασης θέρμανσης. Ελέγξτε τη στεγανότητα της φλαντζωτής σύνδεσης και των συνδέσεων της ατομικής μονάδας. Ελέγξτε το σύστημα σωληνώσεων για στεγανότητα. Μετά τον έλεγχο στεγανότητας αποκαταστήστε τη λειτουργικότητα όλων των εξαρτημάτων που είχαν τεθεί εκτός λειτουργίας. Βεβαιωθείτε ότι όλες οι διατάξεις πίεσης, ρύθμισης και ασφαλείας λειτουργούν σωστά. HC Σελ. 23 από 38

24 7. ΕΝΑΡΞΗ ΛΕΙΤΟΥΡΓΙΑΣ ΕΙΔΟΠΟΙΗΣΗ : Ζημιές στην ατομική μονάδα εξαιτίας ακάθαρτου αέρα καύσης. Μην αφήνετε τον λέβητα να λειτουργεί όταν υπάρχει υπερβολική συσσώρευση σκόνης, π.χ. εξαιτίας οικοδομικών εργασιών στο χώρο τοποθέτησης. Εξασφαλίστε ικανοποιητική παροχή αέρα. Μη χρησιμοποιείτε και μην αποθηκεύετε ποτέ καθαριστικά που περιέχουν χλώριο και αλογονωμένους υδρογονάνθρακες (π.χ. σε σπρέι, καθαριστικά και διαλυτικά μέσα, χρώματα, κόλλες) στο χώρο τοποθέτησης. Εάν έχουν συσσωρευτεί ρύποι στον καυστήρα από οικοδομικές εργασίες πρέπει να καθαρίζεται πριν τεθεί σε λειτουργία. ΚΙΝΔΥΝΟΣ : Για τον λέβητα πετρελαίου θα πρέπει να τηρείται η κείμενη νομοθεσία σχετικά με τις διατάξεις ασφαλείας (επαρκής αερισμός, ανιχνευτές κ.λ.π.). 7.1 Πρώτη θέση σε λειτουργία Λόγω της εναπομένουσας υγρασίας που παγιδεύεται για κατασκευαστικούς λόγους στην επένδυση του περιβλήματος, ενδέχεται την πρώτη περίοδο λειτουργίας να παρουσιαστεί απελευθέρωση υδρατμών και σχηματισμός σταγόνων. Οι υδρατμοί που δημιουργούνται πρέπει να μπορούν να εξέρχονται σε όλη τη διάρκεια του χρόνου θέρμανσης. Η διαδικασία αυτή μπορεί να διαρκέσει έως μία εβδομάδα. ΕΙΔΟΠΟΙΗΣΗ : Ζημιές στην εγκατάσταση από υδρατμούς! Σε περίπτωση πολύ γρήγορης θέρμανσης οι υδρατμοί δεν μπορούν να εξέλθουν από τους υπάρχοντες πόρους της επένδυσης με συνέπεια να προκληθούν αποφλοιώσεις στη μόνωση. HC Σελ. 24 από 38

25 Αυτό μπορεί να οδηγήσει στην ολοκληρωτική καταστροφή της επένδυσης. Για να μην καταστραφεί η επένδυση, πρέπει οπωσδήποτε να τηρείται ο αναφερόμενος χρόνος προθέρμανσης και η μέγιστη ισχύς προθέρμανσης. Η ισχύς καύσης στις πρώτες δέκα ώρες λειτουργίας δεν πρέπει να υπερβαίνει το 60 %. Αυτή η διαδικασία προθέρμανσης πρέπει να εκτελείται οπωσδήποτε. 7.2 Πλύση εγκατάστασης θέρμανσης Πριν από τη θέση σε λειτουργία πρέπει να ξεπλύνετε την εγκατάσταση θέρμανσης, ώστε να μην επικαθίσουν ρύποι π. χ. στην αντλία και την καταστρέψουν. Ασφαλίστε την προσαγωγή και επιστροφή θέρμανσης στον λέβητα. Συνδέστε την προσαγωγή θέρμανσης σε μία σύνδεση πόσιμου νερού. Συνδέστε τον εύκαμπτο σωλήνα στην επιστροφή θέρμανσης της εγκατάστασης θέρμανσης. Οδηγήστε τον εύκαμπτο σωλήνα από την επιστροφή θέρμανσης σε μία εκροή. Ανοίξτε τους συνδεδεμένους καταναλωτές (π. χ. θερμαντικά σώματα). Πλύντε την εγκατάσταση θέρμανσης με πόσιμο νερό, ώσπου να εξέρχεται καθαρό νερό από την επιστροφή θέρμανσης. Εκκενώστε την εγκατάσταση θέρμανσης. 7.3 Πλήρωση της εγκατάστασης θέρμανσης Η ποιότητα του νερού πλήρωσης ή συμπλήρωσης πρέπει να πληροί τις προδιαγραφές. Η τιμή του ph στο νερό θέρμανσης ανεβαίνει μετά την πλήρωση της εγκατάστασης θέρμανσης. Έπειτα από 3 6 μήνες (κατά την πρώτη συντήρηση) ελέγξτε, αν έχει ρυθμιστεί η τιμή του ph στο νερό θέρμανσης. Ρυθμίστε την αρχική πίεση του δοχείου διαστολής στην απαιτούμενη πίεση (μόνο σε κλειστές εγκαταστάσεις). Ανοίξτε τις βαλβίδες ανάμιξης και αντεπιστροφής του ζεστού νερού θέρμανσης. Γεμίστε αργά την εγκατάσταση θέρμανσης με μια διάταξη πλήρωσης, παρατηρώντας τις μεταβολές στην ένδειξη πίεσης. Εξαερώστε την εγκατάσταση θέρμανσης μέσω των βαλβίδων εξαέρωσης στα θερμαντικά σώματα. HC Σελ. 25 από 38

26 Σε περίπτωση πτώσης της πίεσης νερού λόγω της εξαέρωσης, πρέπει να συμπληρώσετε νερό. 7.4 Θέση της εγκατάστασης θέρμανσης σε ετοιμότητα λειτουργίας Προσέξτε τα ακόλουθα σημεία κατά την έναρξη της λειτουργίας: Πριν από την έναρξη λειτουργίας εξαερώστε την εγκατάσταση θέρμανσης μέσω της προβλεπόμενης διάταξης εξαέρωσης. Βεβαιωθείτε, ότι η θυρίδα ελέγχου στο συλλέκτη καυσαερίων είναι κλειστή. Βεβαιωθείτε, ότι η πόρτα της μονάδας έχει κλείσει με ασφάλεια. Βεβαιωθείτε, ότι οι διατάξεις ασφαλείας λειτουργούν σωστά. Ελέγξτε, αν έχει δημιουργηθεί η απαιτούμενη πίεση λειτουργίας.(1,5-2 bar). Ελέγξτε τη στεγανότητα των φλαντζωτών συνδέσεων και των συνδέσεων. 7.5 Θέση σε λειτουργία του ταμπλό ρύθμισης και του καυστήρα Σύνδεση κυκλώματος HC Σελ. 26 από 38

27 Συνδέστε την γενική παροχή στις κλέμες 1, 2, 3 και θέστε τον γενικό διακόπτη στη θέση ON. Ρυθμίστε τον επιλογέα θερμοκρασίας του θερμοστάτη καυστήρα στους 75 0 C έτσι ώστε η θερμοκρασία της ατομικής μονάδας να μην ξεπερνάει τους 80 0 C. Ρυθμίστε τον επιλογέα θερμοκρασίας του θερμοστάτη κυκλοφορητή στους 35 0 C έτσι ώστε η θερμοκρασία του νερού δικτύου θέρμανσης να μην είναι χαμηλότερη από τους 35 0 C Οδηγίες λειτουργίας κυκλώματος Με την εκκίνηση, ο θερμοστάτης του κυκλοφορητή τροφοδοτείται αμέσως με ρεύμα και είναι συνδεδεμένος με τέτοιο τρόπο έτσι ώστε όταν ανιχνεύει θερμοκρασία πάνω από αυτήν που έχετε επιλέξει(35 0 C προτεινόμενη), κλείνει την επαφή C-2 και δίνει εντολή έναυσης στον κυκλοφορητή. Την συμπεριφορά του κυκλοφορητή, ακολουθεί και η ενδεικτική λυχνία. ΕΙΔΟΠΟΙΗΣΗ : Όταν το νερό του δικτύου θέρμανσης κρυώσει, ο κυκλοφορητής σταματά καθώς η ροή του νερού στα θερμαντικά σώματα κρίνεται άσκοπη. Με την εκκίνηση ενεργοποιείται και ο θερμοστάτης χώρου(εάν έχει τοποθετηθεί). Λειτουργεί ως διακόπτης που ανάλογα με την επιθυμητή θερμοκρασία που έχετε επιλέξει για τον χώρο, επιτρέπει ή όχι την λειτουργία του υπόλοιπου κυκλώματος. Αφαιρέστε την γέφυρα ανάμεσα στα άκρα 5, 4 της κλέμας και στην θέση της συνδέστε τον θερμοστάτη χώρου. Όταν η θερμοκρασία χώρου είναι μικρότερη από την επιθυμητή, ο θερμοστάτης χώρου επιτρέπει την μετάδοση ρεύματος στον θερμοστάτη καυστήρα, ο οποίος είναι σε σειρά συνδεδεμένος με τον θερμοστάτη ασφαλείας. Η επαφή C-2 (N/C) είναι πάντοτε κλειστή, εκτός εάν παρουσιαστεί σφάλμα (υπερθέρμανση θερμοκρασίας). HC Σελ. 27 από 38

28 ΕΙΔΟΠΟΙΗΣΗ : Σε αυτή την περίπτωση, σιγουρευτείτε για την αρτιότητα της εγκατάστασης πριν να θέσετε ξανά σε λειτουργία την μονάδα (RESET). Εάν το σφάλμα παραμένει απευθυνθείτε σε εξειδικευμένο τεχνικό. Ο θερμοστάτης του καυστήρα είναι συνδεδεμένος με τέτοιο τρόπο έτσι ώστε όταν ανιχνεύει θερμοκρασία κάτω από αυτήν που έχετε επιλέξει (80 0 C προτεινόμενη), κλείνει την επαφή C-1 και δίνει εντολή έναυσης στον καυστήρα. Όταν ο καυστήρας πετύχει την θερμοκρασία στην ατομική μονάδα που έχετε θέσει ως όριο, οι επαφές του θερμοστάτη αλλάζουν κατάσταση και ο καυστήρας σταματά. Την συμπεριφορά του καυστήρα, ακολουθεί και η ενδεικτική του λυχνία, η οποία μας ενημερώνει σε περίπτωση που πάθει εμπλοκή ο καυστήρας. Συμπληρώστε το πρωτόκολλο έναρξης λειτουργίας στα συνοδευτικά φυλλάδια του καυστήρα. 7.6 Φύλλο συντήρησης Ο λέβητας μπορεί να λειτουργήσει με έναν καυστήρα πετρελαίου. Απαιτείται να συμπληρωθεί το φύλλο ελέγχου συντήρησης κατά την ενεργοποίηση του εκάστοτε λέβητα πετρελαίου όπως προβλέπεται από την ισχύουσα νομοθεσία. HC Σελ. 28 από 38

29 8. ΤΕΡΜΑΤΙΣΜΟΣ ΛΕΙΤΟΥΡΓΙΑΣ 8.1 Θέση της εγκατάστασης θέρμανσης εκτός λειτουργίας Απενεργοποιήστε την εγκατάσταση θέρμανσής σας μέσω του πίνακα ελέγχου. Με τη θέση του διακόπτη "ΟFF" εκτός λειτουργίας, ο καυστήρας & ο κυκλοφορητής απενεργοποιείται αυτόματα. 8.2 Σε περίπτωση ανάγκης, θέστε την εγκατάσταση εκτός λειτουργίας Μη θέσετε σε καμία περίπτωση τη ζωή σας σε κίνδυνο. Προέχει πάντα η δική σας ασφάλεια. Σε περιπτώσεις κινδύνου κλείνετε αμέσως τον κεντρικό διακόπτη πετρελαίου και διακόπτετε την τροφοδοσία τάσης της εγκατάστασης θέρμανσης μέσω της ασφάλειας του λεβητοστάσιου ή μέσω του διακόπτη έκτακτης ανάγκης της εγκατάστασης θέρμανσης. Διακόψτε την τροφοδοσία καυσίμου. HC Σελ. 29 από 38

30 9. ΕΠΙΘΕΩΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 9.1 Προετοιμασία της ατομικής μονάδας για επιθεώρηση και συντήρηση Θέστε εκτός λειτουργίας την εγκατάσταση θέρμανσης. Πριν από το άνοιγμα της πόρτας που υπάρχει ο καυστήρας ελέγξτε τη γενική κατάσταση της εγκατάστασης θέρμανσης. Οπτικός έλεγχος και έλεγχος λειτουργίας της εγκατάστασης θέρμανσης. Ελέγξτε τα τμήματα της εγκατάστασης που μεταφέρουν καύσιμα και νερό για διαρροές και εμφανή σημάδια διάβρωσης. Ανοίξτε την πόρτα. ΕΙΔΟΠΟΙΗΣΗ : Ζημιές στην εγκατάσταση λόγω παγετού. Η εγκατάσταση θέρμανσης σε περίπτωση παγετού μπορεί να παγώσει όταν δεν βρίσκεται σε λειτουργία. Σε περίπτωση παγετού προστατέψτε την εγκατάσταση θέρμανσης από τον παγετό. Εάν η εγκατάσταση θέρμανσης είναι απενεργοποιημένη σε περίπτωση παγετού για πολλές μέρες λόγω βλάβης: Αποστραγγίστε το νερό θέρμανσης από τη στρόφιγγα πλήρωσης και εκκένωσης. Ο εξαεριστήρας στο υψηλότερο σημείο της εγκατάστασης πρέπει να είναι ανοιχτός. Ελέγξτε τη λειτουργία "Ρυθμίσεις του πίνακα ελέγχου", ώστε η εγκατάσταση θέρμανσης να παραμείνει σε λειτουργία (ιδίως όταν υπάρχει κίνδυνος παγετού). Θέτετε την εγκατάσταση θέρμανσης εκτός λειτουργίας μέσω της ασφάλειας του λεβητοστασίου. ΕΙΔΟΠΟΙΗΣΗ : Ζημιές στην εγκατάσταση λόγω ανεπαρκούς καθαρισμού και συντήρησης! Ο καθαρισμός και η συντήρηση θα πρέπει να επαναλαμβάνονται τουλάχιστον μία φορά ετησίως. Κατά τις εργασίες αυτές πρέπει να γίνεται έλεγχος ολόκληρης της εγκατάστασης ως προς την απρόσκοπτη λειτουργία της. Για την αποφυγή ζημιών στην εγκατάσταση, αποκαθιστάτε αμέσως τα προβλήματα. HC Σελ. 30 από 38

31 Η ετήσια επιθεώρηση και συντήρηση αποτελούν μέρος των όρων εγγύησης. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά του κατασκευαστή, τα οποία μπορείτε να παραγγείλετε από τον κατάλογο ανταλλακτικών του κατασκευαστή. ΚΙΝΔΥΝΟΣ : Κίνδυνος θανάτου από ηλεκτροπληξία όταν η εγκατάσταση θέρμανσης είναι ανοικτή. Πριν από το άνοιγμα της εγκατάστασης θέρμανσης: Διακόψτε την παροχή ρεύματος από το λεβητοστάσιο. Ασφαλίστε την εγκατάσταση θέρμανσης από ακούσια επανενεργοποίηση. ΚΙΝΔΥΝΟΣ : Κίνδυνος θανάτου από έκρηξη εύφλεκτων αερίων. ΚΙΝΔΥΝΟΣ : Για τους λέβητες πετρελαίου θα πρέπει να τηρείται η κείμενη νομοθεσία σχετικά με τις διατάξεις ασφαλείας (επαρκής αερισμός, ανιχνευτές κ.λ.π.). Διεξάγετε εργασίες σε εξαρτήματα διέλευσης πετρελαίου, μόνον αν κατέχετε σχετική άδεια. Εάν οι αγωγοί πετρελαίου πρέπει να αποσυνδεθούν από τον καυστήρα πετρελαίου, η πόρτα καυστήρα θα πρέπει να ανοιχτεί αποκλειστικά από εκπαιδευμένο τεχνικό. ΕΙΔΟΠΟΙΗΣΗ : Για τον καυστήρα της μονάδας Η συντήρηση, ο καθαρισμός και ο έλεγχος της συσκευής πρέπει να γίνεται σε τακτά χρονικά διαστήματα τουλάχιστον ανά μήνα της περιόδου λειτουργίας από αδειούχο συντηρητή-εγκαταστάτη κεντρικής θέρμανσης. HC Σελ. 31 από 38

32 9.2 Καθαρισμός του λέβητα & τις καπνοδόχου Καθαρισμός της καπνοδόχου Μία φορά τον χρόνο απαιτείται : Εσωτερικός καθαρισμός της καπνοδόχου από εξειδικευμένο συνεργείο. Η καθαρή καπνοδόχος βοηθά στην μακροζωία του συστήματος θέρμανσης και επηρεάζει τον βαθμό απόδοσης του. Έλεγχος της σταθερότητας του τελευταίου ελεύθερου άκρου της καπνοδόχου και της απόληξης της. Οπτικός έλεγχος για τυχόν οξειδώσεις, διαβρώσεις, κτυπήματα, άνοιγμα ενώσεων, χαλάρωση συνδέσεων. Εάν η καπνοδόχος διέρχεται εξωτερικά του κτιρίου είναι αναγκαίο κάθε χρόνο να γίνεται προληπτικός έλεγχος της σταθερότητας της Καθαρισμός της ατομικής μονάδας ΕΙΔΟΠΟΙΗΣΗ : Καθαρίζουμε την συσκευή τουλάχιστον 2 φορές το χρόνο. (Για καλύτερη λειτουργία της μονάδας και μεγαλύτερη οικονομία στα καύσιμα διότι η αιθάλη που κολλάει στα τοιχώματα λειτουργεί ως μονωτικό υλικό και μειώνει την απόδοση της μονάδας). Προσέχουμε να είναι κρύα η συσκευή και χρησιμοποιούμε προστατευτικά γάντια. 1. Βγάζουμε το πάνω καπάκι της μονάδας. (ΕΙΚΟΝΑ 1). 2. Βγάζουμε την πάνω μόνωση (υαλοβάμβακα). (ΕΙΚΟΝΑ 2).Αφαιρούμε την μόνωση και ξεβιδώνουμε τα τρία παξιμάδια από τον καπνοθάλαμο. Στη συνέχεια ανοίγουμε το καπάκι και αφαιρούμε τα διαφράγματα που υπάρχουν μέσα στον θάλαμο κάυσης. Καθαρίζουμε τα διαφράγματα με συρματόβουρτσα και μαζεύουμε τα υπολείμματα με μια ηλεκτρική σκούπα. Επίσης, καθαρίζουμε το εσωτερικό κυλινδρικό περίβλημα από τυχόν κάπνες. Αφού τελειώσουμε με το καθάρισμα από την πάνω μεριά της μονάδας στη συνέχεια τοποθετούμε όλα τα μέρη της συσκευής, όπως ήταν τοποθετημένα στην αρχή. 3. Ξεβιδώνουμε την πάνω πίσω γαλβανιζέ πλάτη (ΕΙΚΟΝΑ 3) και αφαιρούμε την μόνωση (υαλοβάμβακα). Στη συνέχεια ξεβιδώνουμε τα τέσσερα παξιμάδια από το σύστημα συμπύκνωσης. Ξεπλένουμε με νερό τις στάχτες (αν υπάρχουν) στο σύστημα HC Σελ. 32 από 38

33 συμπύκνωσης, ώστε να φύγουν μέσω του σωλήνα αποχέτευσης. Αφού τελειώσουμε με το καθάρισμα, τοποθετούμε όλα τα μέρη της συσκευής όπως ήταν τοποθετημένα αρχικά. (ΕΙΚΟΝΑ 4). ΕΙΚΟΝΑ 1 ΕΙΚΟΝΑ 2 ΕΙΚΟΝΑ 3 HC Σελ. 33 από 38

34 ΕΙΚΟΝΑ Έλεγχος και διόρθωση πίεσης νερού Για να εξασφαλίσετε τη λειτουργία της εγκατάστασης θέρμανσης, πρέπει να υπάρχει επάρκεια σε νερό στην εγκατάσταση. Όταν η πίεση νερού στην εγκατάσταση θέρμανσης είναι πολύ χαμηλή, ελέγξτε το σύστημα αυτόματης πλήρωσης. Ελέγχετε μία φορά το μήνα την πίεση του νερού. 9.3 Σε ποια περίπτωση θα πρέπει να ελέγξετε την πίεση του νερού της εγκατάστασης θέρμανσης; Η ποιότητα του νερού πλήρωσης ή συμπλήρωσης πρέπει να πληροί τις προδιαγραφές. Η ποσότητα του νερού θέρμανσης που συμπληρώνετε μειώνεται σημαντικά τις πρώτες μέρες, λόγω της έντονης εξάτμισης. Για το λόγο αυτό σε εγκαταστάσεις που μόλις πληρώθηκαν θα πρέπει αρχικά να ελέγχετε καθημερινά την πίεση του νερού θέρμανσης και στη συνέχεια σε συνεχώς μεγαλύτερης διάρκειας διαστήματα. Όταν το νερό θέρμανσης δεν χάνει πια όγκο, πρέπει να ελέγχετε μια φορά μηνιαίως την πίεση νερού του νερού θέρμανσης. Γενικά γίνεται διάκριση μεταξύ ανοιχτών και κλειστών εγκαταστάσεων. Στην πραγματικότητα εγκαθίστανται πια πολύ σπάνια ανοιχτές εγκαταστάσεις. Για αυτό σας επεξηγείται με την εγκατάσταση θέρμανσης σε κλειστή κατάσταση, πώς μπορείτε να ελέγξετε την πίεση νερού. Όλες οι προεπιλεγμένες ρυθμίσεις έχουν ήδη γίνει από τον εκπαιδευμένο τεχνικό κατά την έναρξη λειτουργίας. HC Σελ. 34 από 38

35 9.3.1 Κλειστές εγκαταστάσεις Σε κλειστές εγκαταστάσεις η πίεση της εγκατάστασης πρέπει να ρυθμιστεί σύμφωνα με τις απαιτήσεις της εγκατάστασης θέρμανσης. Έλεγχος της πίεσης νερού της εγκατάστασης θέρμανσης. Σε περίπτωση πτώσης της πίεσης λειτουργίας στην εγκατάσταση θέρμανσης κάτω από την ελάχιστη τιμή, συμπληρώστε νερό μέσω μιας διάταξης πλήρωσης στην επιστροφή του συστήματος σωλήνων της εγκατάστασης θέρμανσης. Εξαερώστε την εγκατάσταση θέρμανσης. Ελέγξτε εκ νέου την πίεση του νερού. Καταχωρίστε τις πιέσεις λειτουργίας και την ποιότητα νερού στις οδηγίες χρήσης Ανοιχτές εγκαταστάσεις Στις ανοιχτές εγκαταστάσεις ο δείκτης του μανόμετρου πρέπει να βρίσκεται εντός της κόκκινης σήμανσης. Η πίεση της εγκατάστασης εξαρτάται από το στατικό ύψος της εγκατάστασης και το ύψος εγκατάστασης του δοχείου διαστολής. HC Σελ. 35 από 38

36 10. ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΩΝ ΚΑΥΣΤΗΡΑ Πατήστε το πλήκτρο αποκατάστασης βλαβών του καυστήρα (βλέπε οδηγίες χρήσης του καυστήρα). Όταν μετά από τρεις προσπάθειες ο καυστήρας δεν εκκινεί, απευθυνθείτε σε εξειδικευμένο συνεργείο. 11. ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ / ΑΠΟΡΡΙΨΗ Η προστασία του περιβάλλοντος αποτελεί θεμελιώδη αρχή της εταιρείας. Η ποιότητα των προϊόντων, η αποδοτικότητα και η προστασία του περιβάλλοντος αποτελούν για εμάς στόχους ίδιας βαρύτητας. Οι νόμοι και οι κανονισμοί για την προστασία του περιβάλλοντος τηρούνται με αυστηρότητα. Για να προστατεύσουμε το περιβάλλον χρησιμοποιούμε τη βέλτιστη τεχνολογία και τα καλύτερα υλικά, λαμβάνοντας πάντα υπόψη μας τους παράγοντες για την καλύτερη αποδοτικότητα Συσκευασία Για τη συσκευασία συμμετέχουμε στα εγχώρια συστήματα ανακύκλωσης που αποτελούν εγγύηση για βέλτιστη ανακύκλωση. Όλα τα υλικά συσκευασίας είναι φιλικά προς το περιβάλλον και ανακυκλώσιμα Παλαιά συσκευή Οι παλιές συσκευές περιέχουν αξιοποιήσιμα υλικά, τα οποία θα πρέπει να διοχετευθούν για επαναχρησιμοποίηση. Τα τμήματα της συσκευής μπορούν εύκολα να διαχωριστούν και τα πλαστικά μέρη φέρουν σήμανση. Έτσι μπορούν να ταξινομηθούν σε κατηγορίες τα διάφορα τμήματα και να διατεθούν για ανακύκλωση ή απόρριψη. HC Σελ. 36 από 38

37 12. ΕΓΓΥΗΣΗ Κάθε προϊόν συνοδεύεται από γραπτή εγγύηση της εταιρείας στην οποία αναγράφεται ο αριθμός σειράς του προϊόντος. Β.Ι.Π.Ε.Θ. ΣΙΝΔΟΥ ΟΙΚ. ΤΕΤ. 43 Τ.Κ Τ F : www. halcotherm. gr : info@halcotherm halcotherm.gr ΕΓΓΥΗΣΗ ΕΠΩΝΥΜΟ: : ONOMA:... ΟΔΟΣ:. ΠΟΛΗ:. ΤΗΛ:... Τ.Κ. : ΗΜΕΡΟΜΗΝΙΑ ΑΠΟΣΤΟΛΗΣ:.. Η εταιρεία HALCOTHERM εγγυάται για την άριστη ποιότητα των υλικών κατασκευής, και την καλή λειτουργία των συσκευών της. Εγγυάται επίσης ότι η συσκευή που παραδόθηκε είναι χωρίς ελαττώματα και οι αποδόσεις της είναι εκείνες που αναφέρονται στο σχετικό φυλλάδιο,καθώς και στην πινακίδα που υπάρχει πάνω στην συσκευή. 1) Ατομική Μονάδα Πετρελαίου ) Λέβητας πετρελαίου ) Λέβητας ξύλου. 4) Λέβητας pellet. 5) Σόμπα ξύλου-νερού... 6) Σόμπα pellet-νερού Η κατασκευή των συσκευών αυτών γίνεται από λαμαρίνα πάχους.και ειδικό πυρίμαχο υλικό στην πόρτα προσαρμογής του καυστήρα και σωλήνων MANNESMAN άνευ ραφής πάχους ή μαντεμένια διαφράγματα πάχους & εναλλάκτη από ανοξείδωτο χάλυβα ΓΕΝΙΚΟΙ ΟΡΟΙ ΕΓΓΥΗΣΕΩΣ: Ο καυστήρας και τα ηλεκτρολογικά μέρη 1 χρόνο εγγύηση. Ο λέβητας 5 χρόνια εγγύηση. Η εγγύηση αρχίζει και ισχύει από την ημερομηνία παράδοσης της συσκευής με τις παρακάτω προϋποθέσεις: Η εγκατάσταση της συσκευής πρέπει να γίνει από ειδικό συνεργείο αδειούχων θερμουδραυλικών. Η εγγύηση ισχύει μόνο για τον πρώτο αγοραστή του προϊόντος. Σε περίπτωση αλλαγής ιδιοκτήτη η εγγύηση δεν θα ισχύει πλέον. HC Σελ. 37 από 38

38 Η συντήρηση, ο καθαρισμός και ο έλεγχος της συσκευής πρέπει να γίνεται σε τακτά χρονικά διαστήματα κατά τη περίοδο λειτουργίας της. Ο τεχνικός εξοπλισμός ασφάλειας στο λεβητοστάσιο πρέπει να ανταποκρίνεται στις προδιαγραφές ΕΛΟΤ 352 και ΕΛΟΤ 810. Η καπνοδόχος πρέπει να ελέγχεται μια φορά το χρόνο για να μην βουλώσει και έχει επιπτώσεις στην λειτουργία της συσκευής. Οι διαστάσεις της ορίζονται βάση ΕΛΟΤ 447. Οι στροβιλιστές καυσαερίων που είναι τοποθετημένοι μέσα στους αυλούς, αν υπάρχουν, πρέπει να ελέγχονται τακτικά για να μην υπάρχει φθορά αυτών διότι σε περίπτωση φθοράς έχει επιπτώσεις στην λειτουργία της συσκευής. Διαβρώνονται τα μέταλλα των αυλών με αποτέλεσμά την πρόωρη φθορά της συσκευής. Η HALCOTHERM έχει το δικαίωμα, όπως κατά την απόλυτη κρίση της, να καθορίζει τον τρόπο και τον τόπο επισκευής για τις παρουσιαζόμενες ζημιές στην συσκευή. Η HALCOTHERM στα ανωτέρω χρονικά όρια, αναλαμβάνει σε περίπτωση μη καλής λειτουργίας της συσκευής, την υποχρέωση επαναφοράς σε ομαλή λειτουργία και την επισκευή ή αντικατάσταση κάθε είδους ελαττωματικού μέρους, εφ όσον η βλάβη δεν προέρχεται από κακή μεταχείριση από μέρους του πελάτη. Κατόπιν τούτου καμία ευθύνη δεν φέρουμε ως εταιρεία για κάθε παραβίαση και επέμβαση στη διάταξη και ρύθμιση των οργάνων από κάθε μη ειδικό τεχνίτη. Κατά την διάρκεια της εγγύησης δίδονται δωρεάν τα ανταλλακτικά και η εργασία. Ο αγοραστής πρέπει να μεταφέρει την συσκευή στην εταιρεία μας επιβαρυνόμενος τα έξοδα αποστολής. Αν όμως ο πελάτης θέλει την επισκευή στο σπίτι του, και εφόσον αυτή είναι δυνατή, τότε επιβαρύνεται με τα έξοδα μετακινήσεως του τεχνίτη. Η εταιρεία επίσης δεν ευθύνεται για κάθε μορφή φθοράς, όπως της οξείδωσης (σκουριά), λόγω της συνεχούς έκθεσης του προιόντος σε περιοχή που δεν προστατεύεται και καλύπτεται. Η εγγύηση δεν ισχύει αν το ηλεκτρικό σύστημα δεν διαθέτει γείωση. Όταν λήξει η περίοδος της εγγύησης, η τεχνική υποστήριξη θα παρέχεται με χρέωση του πελάτη για όλα τα κόστη των ανταλλακτικών, της εργασίας, την μεταφορά προσωπικού. Ο κατασκευαστής διατηρεί το δικαίωμα να αλλάξει τους όρους χωρίς προηγούμενη ειδοποίηση. ΣΗΜΕΙΩΣΗ: Αποφύγετε την αλλοίωση της εγγυήσεως, γιατί αυτό δίνει την δυνατότητα στην εταιρεία μας να μην σας καλύπτει από αυτή. Ο ΚΑΤΟΧΟΣ Η ΕΤΑΙΡΕΙΑ ΜΑΣ ΟΝΟΜΑΤΕΠΩΝΥΜΟ / ΥΠΟΓΡΑΦΗ ΣΦΡΑΓΙΔΑ / ΥΠΟΓΡΑΦΗ HC Σελ. 38 από 38
