1 Τι ονομάζεται ισόθερμη και τι ισόχωρη μεταβολή σε μια μεταβολή κατάστασης αερίων ; ( μονάδες 10 - ΕΠΑΛ 2009 ) απάντ. σε σημειώσεις από τα ΜΕΚ ΙΙ ή την φυσική Να δώστε τους ορισμούς των πιο κάτω μεταβολών κατάστασης αερίων και να τις παραστήσετε γραφικά σε διάγραμμα P - V α. της ισόθερμης ( μονάδες 6 ) β. της ισοβαρούς ( μονάδες 6 ) ( ΤΕΕ 2002 ) απάντ. σε σημειώσεις από τα ΜΕΚ ΙΙ ή την φυσική Να σχεδιαστεί σε άξονες P - V το θεωρητικό διάγραμμα τετράχρονου βενζινοκινητήρα και να περιγραφούν οι 4 χρόνοι λειτουργίας. ( μονάδες 13 ) ( ΤΕΕ 2001 ) απάντ. σελ ΜΕΚ Ι Να σχεδιάσετε σε άξονες πίεσης όγκου ( P-V ) το θεωρητικό διάγραμμα λειτουργίας ενός τετράχρονου πετρελαιοκινητήρα και να γράψετε πάνω σε αυτό τα ονόματα των χρόνων λειτουργίας του. ( μονάδες 15 ) ( ΕΠΑΛ 2009 ) ( >> 6 ) ( ΤΕΕ 2002 ) απάντ. σελ ΜΕΚ Ι Τι περιλαμβάνουν τα καυσαέρια που εκπέμπονται κατά τη λειτουργία ενός βενζινοκινητήρα ; ( μονάδες 8 ΤΕΕ 2003 ) απάντ. σελ. 125 ΜΕΚ Ι Τι είναι η στοιχειομετρική αναλογία μείγματος αέρα καυσίμου και με τι ισούται ; ( μονάδες 8 ΤΕΕ 2001 ) απάντ. σελ. 122 ΜΕΚ Ι Τι είναι ο λόγος λάμδα ( λ ). Πότε ένα μείγμα αέρα - καυσίμου χαρακτηρίζεται στοιχειομετρικό, πότε πλούσιο και πότε φτωχό ; ( μονάδες 8 ΤΕΕ 2001 ) απάντ. σελ. 123 ΜΕΚ Ι

της ισοβαρούς ( μονάδες 6 ) ( ΤΕΕ 2002 ) απάντ.

2 ΣΩΣΤΟΥ -- ΛΑΘΟΥΣ α. Για τους τετράχρονους κινητήρες έχουμε ένα πλήρη κύκλο λειτουργίας σε μια πλήρη περοστροφή του στροφαλοφόρου άξονα. Λάθος απαντ. σελ. 62 β. Σε μια ισοβαρή μεταβολή κατάστασης των αερίων η θερμοκρασία παραμένει σταθερή. Λάθος απάντ. από σημειώσεις ΜΕΚ ΙΙ ή τη φυσική γ από ύλη των ΜΕΚ ΙΙ δ. λ = στοιχειομετρικά απαιτούμενη μάζα αέρα : προσδιδόμενη μάζα αέρα Λάθος απάντ. σελ. 123 ε από ύλη των ΜΕΚ ΙΙ ( μονάδες 15 ΕΠΑΛ 2010 ) στ. Σε μια τετράχρονη βενζινομηχανή ο τρίτος χρόνος ( καύση - εκτόνωση ) είναι ο ενεργητικός χρόνος, δηλαδή ο χρόνος κατά τον οποίο παράγεται μηχανικό έργο. Σωστό απάντ, σελ. 62 ΕΠΑΛ 2011 Ζ. Σε μια ισόχωρη μεταβολή κατάστασης των αερίων η πίεση παραμένει σταθερή. Λάθος απάντ. από σημειώσεις ΜΕΚ ΙΙ ή τη φυσική ΕΠΑΛ 2011 η. Λόγος αέρα λ > 1 σημαίνει φτωχό μίγμα. Σωστό απάντ. σελ. 123 ΕΠΑΛ 2011 Θ. Το μονοξείδιο του άνθρακα είναι προϊόν τέλειας καύσης. Λάθος απάντ. σελ. 125 ΕΠΑΛ 2011

λ = στοιχειομετρικά απαιτούμενη μάζα αέρα : προσδιδόμενη μάζα αέρα Λάθος απάντ. σελ. 123 ε. ----------------από ύλη των ΜΕΚ ΙΙ ( μονάδες 15 ΕΠΑΛ 2010 ) στ.

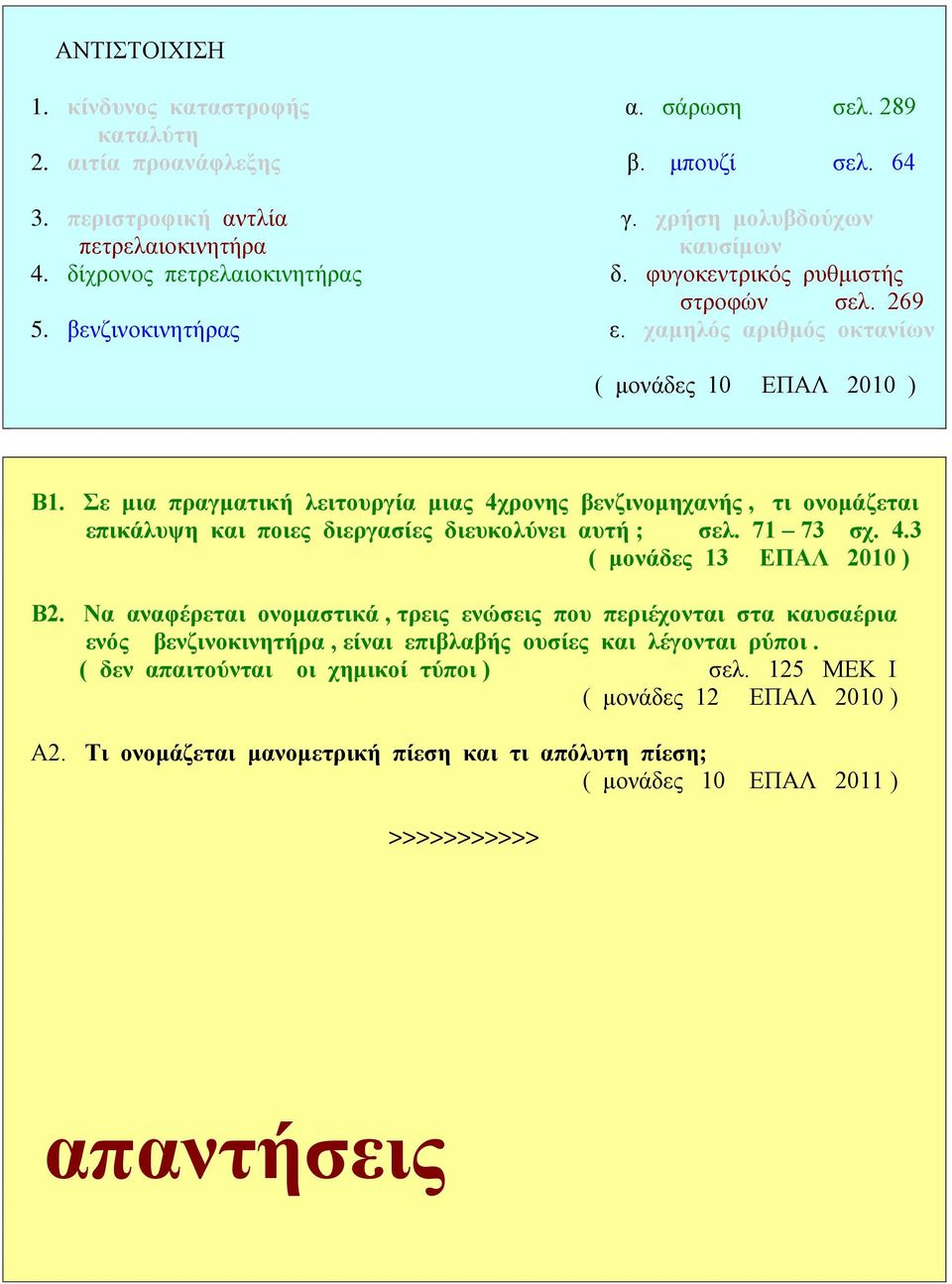

3 ΑΝΤΙΣΤΟΙΧΙΣΗ 1. κίνδυνος καταστροφής α. σάρωση σελ. 289 καταλύτη 2. αιτία προανάφλεξης β. μπουζί σελ περιστροφική αντλία γ. χρήση μολυβδούχων πετρελαιοκινητήρα καυσίμων 4. δίχρονος πετρελαιοκινητήρας δ. φυγοκεντρικός ρυθμιστής στροφών σελ βενζινοκινητήρας ε. χαμηλός αριθμός οκτανίων ( μονάδες 10 ΕΠΑΛ 2010 ) Β1. Σε μια πραγματική λειτουργία μιας 4χρονης βενζινομηχανής, τι ονομάζεται επικάλυψη και ποιες διεργασίες διευκολύνει αυτή ; σελ σχ. 4.3 ( μονάδες 13 ΕΠΑΛ 2010 ) Β2. Να αναφέρεται ονομαστικά, τρεις ενώσεις που περιέχονται στα καυσαέρια ενός βενζινοκινητήρα, είναι επιβλαβής ουσίες και λέγονται ρύποι. ( δεν απαιτούνται οι χημικοί τύποι ) σελ. 125 ΜΕΚ Ι ( μονάδες 12 ΕΠΑΛ 2010 ) Α2. Τι ονομάζεται μανομετρική πίεση και τι απόλυτη πίεση; ( μονάδες 10 ΕΠΑΛ 2011 ) >>>>>>>>>>> απαντήσεις

Σε μια πραγματική λειτουργία μιας 4χρονης βενζινομηχανής, τι ονομάζεται επικάλυψη και ποιες διεργασίες διευκολύνει αυτή ; σελ. 71 73 σχ. 4.3 ( μονάδες 13 ΕΠΑΛ 2010 ) Β2.

4 Τι ονομάζεται ισόθερμη και τι ισόχωρη μεταβολή σε μια μεταβολή κατάστασης αερίων ; ( μονάδες 10 - ΕΠΑΛ 2009 ) ( σελ ΜΕΚ ΙΙ ) από φυσική Μια μεταβολή ονομάζεται : Ισόθερμη, εάν κατά τη διάρκειά της η θερμοκρασία του αερίου παραμένει σταθερή Εάν η θερμοκρασία διατηρείται σταθερή, το γινόμενο P.v = σταθερό ισόθερμη μεταβολή : Ισχύει η σχέση : P1. v 1 = P2. v 2 για Τ = σταθερή Στη γραφική παράσταση η καμπύλη της ισόθερμης μεταβολής είναι υπερβολή. >>>>>>>>>>>>>>

παραμένει σταθερή Εάν η θερμοκρασία διατηρείται σταθερή, το γινόμενο P.

5 Μια μεταβολή ονομάζεται : Ισόχωρη, εάν κατά τη διάρκειά της ο ειδικός όγκος του αερίου παραμένει σταθερός Ισόχωρη μεταβολή : Ισχύει η σχέση P1 = P2 για V = σταθερό Η γραφική παράσταση της ισόχωρης μεταβολής είναι μία ευθεία κάθετη στον άξονα των ειδικών όγκων. ( εικόνα σελ. 11 ) T1 T2 Να δώστε τους ορισμούς των πιο κάτω μεταβολών κατάστασης αερίων και να τις παραστήσετε γραφικά σε διάγραμμα P - V α. της ισόθερμης ( μονάδες 6 ) β. της ισοβαρούς ( μονάδες 6 ) ( ΤΕΕ 2002 ) από φυσική

6 Μια μεταβολή ονομάζεται : Ισόθερμη, εάν κατά τη διάρκειά της η θερμοκρασία του αερίου παραμένει σταθερή Εάν η θερμοκρασία διατηρείται σταθερή, το γινόμενο P.v = σταθερό ισόθερμη μεταβολή : Ισχύει η σχέση : P1. v 1 = P2. v 2 για Τ = σταθερή Στη γραφική παράσταση η καμπύλη της ισόθερμης μεταβολής είναι υπερβολή. Μια μεταβολή ονομάζεται : Ισοβαρής, εάν κατά τη διάρκειά της η πίεση του αερίου παραμένει σταθερή. Ισοβαρής μεταβολή : Ισχύει η σχέση : T1 = v1 για P = σταθερή Η γραφική παράσταση της ισόβαρης μεταβολής είναι μία ευθεία παράλληλη στον άξονα των ειδικών όγκων. ( εικόνα σελ. 11 ) T2 v2

v 2 για Τ = σταθερή Στη γραφική παράσταση η καμπύλη της ισόθερμης μεταβολής είναι υπερβολή.

7 Να σχεδιαστεί σε άξονες P - V το θεωρητικό διάγραμμα τετράχρονου βενζινοκινητήρα και να περιγραφούν οι 4 χρόνοι λειτουργίας. ( μονάδες 13 ) ( ΤΕΕ 2001 ) ( σελ. 14 ΜΕΚ ΙΙ ) α) θεωρητικός κύκλος λειτουργίας 4- χρονου βενζινοκινητήρα σε διάγραμμα Ρ v εικόνα σελ ανοίγει η βαλβίδα εισαγωγής στο ΑΝΣ 1 ος χρόνος 0-1 ισοβαρής εισαγωγή μείγματος 1 κλείνει η βαλβίδα εισαγωγής στο ΚΝΣ 2 ος χρόνος 1-3 αδιαβατική συμπίεση του μείγματος 3 σπινθήρας και ανάφλεξη στο ΑΝΣ 3 ος χρόνος 3-4 ισόχωρη καύση του μείγματος 4 τέλος καύσης στο ΑΝΣ 3 ος χρόνος 4-5 αδιαβατική εκτόνωση των καυσαερίων 5 ανοίγει η βαλβίδα εξαγωγής στο ΚΝΣ 4 ος χρόνος 5-1 ισόχωρη εξαγωγή των καυσαερίων 4 ος χρόνος 1-0 ισοβαρής εξαγωγή των καυσαερίων. 0 κλείνει η βαλβίδα εξαγωγής στο ΑΝΣ

14 0 ανοίγει η βαλβίδα εισαγωγής στο ΑΝΣ 1 ος χρόνος 0-1 ισοβαρής εισαγωγή μείγματος 1 κλείνει η βαλβίδα εισαγωγής στο ΚΝΣ 2 ος χρόνος 1-3 αδιαβατική συμπίεση του μείγματος 3 σπινθήρας και

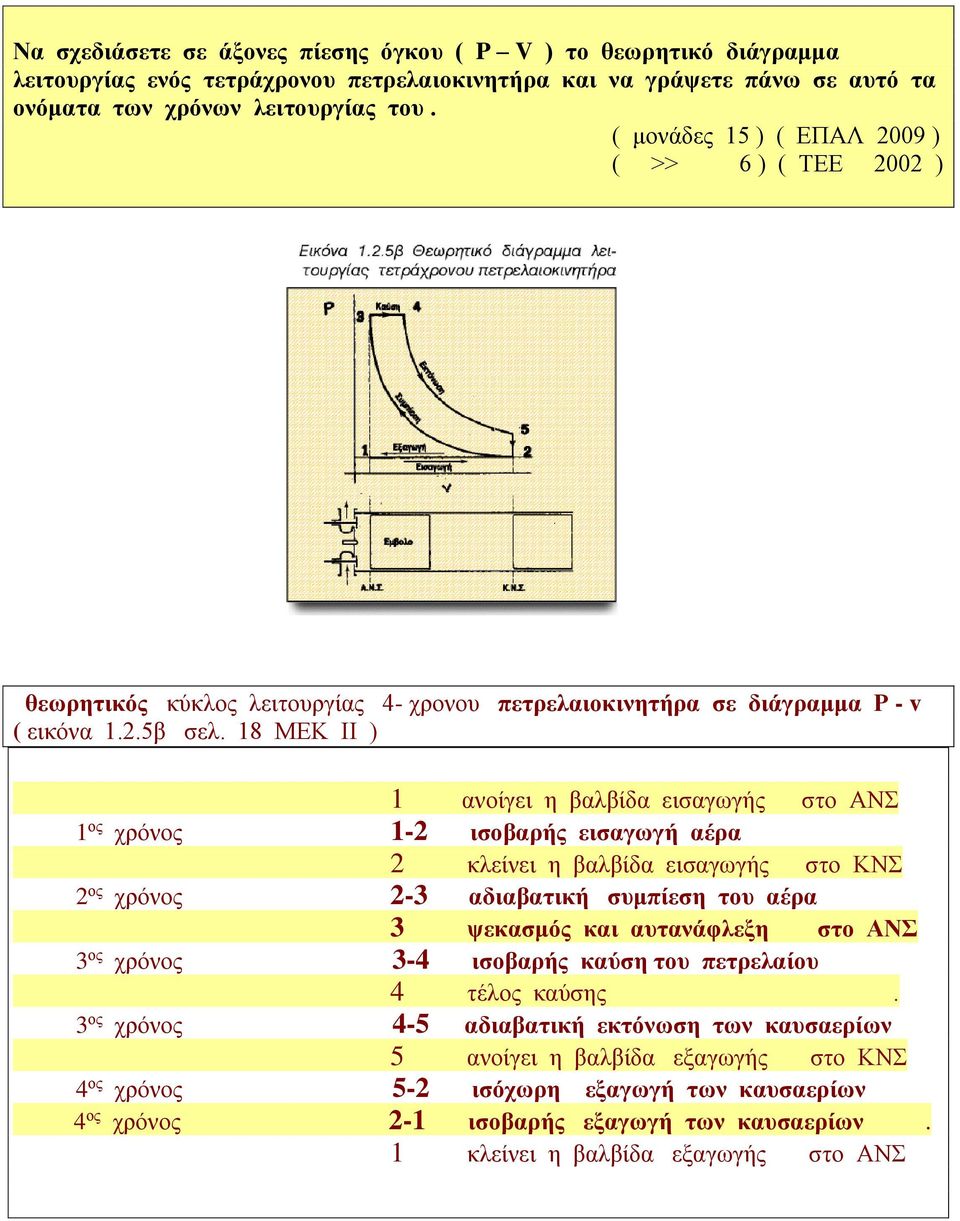

8 Να σχεδιάσετε σε άξονες πίεσης όγκου ( P V ) το θεωρητικό διάγραμμα λειτουργίας ενός τετράχρονου πετρελαιοκινητήρα και να γράψετε πάνω σε αυτό τα ονόματα των χρόνων λειτουργίας του. ( μονάδες 15 ) ( ΕΠΑΛ 2009 ) ( >> 6 ) ( ΤΕΕ 2002 ) θεωρητικός κύκλος λειτουργίας 4- χρονου πετρελαιοκινητήρα σε διάγραμμα Ρ - v ( εικόνα 1.2.5β σελ. 18 ΜΕΚ ΙΙ ) 1 ανοίγει η βαλβίδα εισαγωγής στο ΑΝΣ 1 ος χρόνος 1-2 ισοβαρής εισαγωγή αέρα 2 κλείνει η βαλβίδα εισαγωγής στο ΚΝΣ 2 ος χρόνος 2-3 αδιαβατική συμπίεση του αέρα 3 ψεκασμός και αυτανάφλεξη στο ΑΝΣ 3 ος χρόνος 3-4 ισοβαρής καύση του πετρελαίου 4 τέλος καύσης. 3 ος χρόνος 4-5 αδιαβατική εκτόνωση των καυσαερίων 5 ανοίγει η βαλβίδα εξαγωγής στο ΚΝΣ 4 ος χρόνος 5-2 ισόχωρη εξαγωγή των καυσαερίων 4 ος χρόνος 2-1 ισοβαρής εξαγωγή των καυσαερίων. 1 κλείνει η βαλβίδα εξαγωγής στο ΑΝΣ

18 ΜΕΚ ΙΙ ) 1 ανοίγει η βαλβίδα εισαγωγής στο ΑΝΣ 1 ος χρόνος 1-2 ισοβαρής εισαγωγή αέρα 2 κλείνει η βαλβίδα εισαγωγής στο ΚΝΣ 2 ος χρόνος 2-3 αδιαβατική συμπίεση του αέρα 3 ψεκασμός και αυτανάφλεξη

9 Τι ονομάζεται επικάλυψη βαλβίδων και ποιες διαδικασίες της λειτουργίας του κινητήρα διευκολύνει ; ( μονάδες 6 ) ( ΤΕΕ 2003 ) σελ. 73 Τι ονομάζεται επικάλυψη βαλβίδων ( ή παλάτζο ή overlap ) ; σελ. 16 ΜΕΚ ΙΙ Η φάση κατά την οποία και η βαλβίδα εισαγωγής και η βαλβίδα εξαγωγής είναι ανοιχτές ονομάζεται επικάλυψη ή παλάτζο ή overlap. Ποιες διαδικασίες της λειτουργίας του κινητήρα διευκολύνει η επικάλυψη ; σελ. 16 ΜΕΚ ΙΙ * διευκολύνει την εξαγωγή των καυσαερίων από τον κύλινδρο ( θάλαμο καύσης ) * >> τη μείωση της θερμοκρασίας του θαλάμου καύσης * >> τη διαδικασία πλήρωσης των κυλίνδρων με μείγμα ( λόγω ανάπτυξης υποπίεσης στην περιοχή της βαλβίδας εισαγωγής ) Τι περιλαμβάνουν τα καυσαέρια που εκπέμπονται κατά τη λειτουργία ενός βενζινοκινητήρα ; ( μονάδες 8 ΤΕΕ 2003 ) Περιλαμβάνουν : σελ. 125 και * CO : μονοξείδιο του άνθρακα * HC : άκαυστοι υδρογονάνθρακες ( βενζίνη που δεν κάηκε ) * ΝΟx : οξείδια του αζώτου * CO2 : διοξείδιο του άνθρακα * Η2Ο : ατμοί νερού * SO2 : διοξείδιο του θείου * Ν2 : άζωτο * Pb : μόλυβδο στα παλαιότερα που τον χρησιμοποιούσαν σαν αντικροτικό * σωματίδια

Ποιες διαδικασίες της λειτουργίας του κινητήρα διευκολύνει η επικάλυψη ; σελ.

10 Β2. Να αναφέρεται ονομαστικά, τρεις ενώσεις που περιέχονται στα καυσαέρια ενός βενζινοκινητήρα, είναι επιβλαβής ουσίες και λέγονται ρύποι. ( δεν απαιτούνται οι χημικοί τύποι ) σελ. 125 ΜΕΚ Ι ( μονάδες 12 ΕΠΑΛ 2010 ρύποι : CO : μονοξείδιο του άνθρακα HC : άκαυστοι υδρογονάνθρακες NOx : οξείδια του αζώτου Τι είναι η στοιχειομετρική αναλογία μείγματος αέρα καυσίμου και με τι ισούται ; ( μονάδες 8 ΤΕΕ 2001 ) σελ. 122 Στοιχειομετρική είναι η αναλογία στην οποία το εκάστοτε βάρος ( μάζα ) της βενζίνας αντιστοιχεί σ ένα συγκεκριμένο βάρος ( μάζα ) αέρα, για να πραγματοποιηθεί τέλεια ή πλήρης καύση, όπως προκύπτει από τις αντιδράσεις οξείδωσης. Η αναλογία αυτή διαφέρει από καύσιμο σε καύσιμο ανάλογα με το είδος των υδρογονανθράκων που χρησιμοποιούνται. Η στοιχειομετρική αναλογία της βενζίνας είναι : 14,7 : 1 ( κατά μέσο όρο ) δηλ. τα 14,7 είναι μέρη βάρους αέρα ( μάζα αέρα ) που αντιδρούν ( καίνε ή οξειδώνουν ) το 1 μέρος βάρους βενζίνας ( μάζα βενζίνας )

11 Τι είναι ο λόγος λάμδα ( λ ). Πότε ένα μείγμα αέρα - καυσίμου χαρακτηρίζεται στοιχειομετρικό, πότε πλούσιο και πότε φτωχό ; ( μονάδες 8 ΤΕΕ 2001 ) σελ. 123 Η αναλογία ΑFR με την οποία λειτουργεί ένας κινητήρας μπορεί να αποκλίνει από τη στοιχειομετρική. Ο λόγος που προκύπτει της πραγματικής αναλογίας του μείγματος προς την στοιχειομετρική, ονομάζεται λόγος αέρα ( λ ) ή συντελεστής «λ» και εκφράζεται με το κλάσμα : προσδιδόμενη μάζα αέρα πραγματική αναλογία μείγματος λ = ή λ = στοιχειομετρικά απαιτούμενη στοιχειομετρική αναλογία >> Για να επιτύχουμε τη στοιχειομετρική αναλογία του μείγματος, σε κάθε φάση λειτουργίας ενός κινητήρα, το μείγμα πρέπει να ρυθμίζεται αδιάκοπα από μια ΗΜΕ, μετά από συνεχείς μετρήσεις ενός αισθητήρα, του αισθητήρα «λ» σχετικά με τη σύστασή του. Πότε ένα μείγμα αέρα - καυσίμου χαρακτηρίζεται φτωχό ; πλούσιο και πότε σελ. 123 Τα μείγματα που έχουν Τα μείγματα που έχουν Τα μείγματα που έχουν λ < 1 χαρακτηρίζονται πλούσια μείγματα λ = 1 χαρακτηρίζονται στοιχειομετρικά μείγματα λ > 1 χαρακτηρίζονται φτωχά μείγματα Ποια πίεση ονομάζεται μανομετρική ; σελ. 28 ΕΠΑΛ 2011 Μανομετρική πίεση ονομάζεται η διαφορά της απόλυτης πίεσης από την αντίστοιχη ατμοσφαιρική.

Ο λόγος που προκύπτει της πραγματικής αναλογίας του μείγματος προς την στοιχειομετρική, ονομάζεται λόγος αέρα ( λ ) ή συντελεστής «λ» και εκφράζεται με το κλάσμα : προσδιδόμενη μάζα αέρα πραγματική

12 Ποια πίεση ονομάζεται απόλυτη πίεση ; σελ. 28 ΕΠΑΛ 2011 Απόλυτη πίεση είναι το άθροισμα της ατμοσφαιρικής και της μανομετρικής.
