Κλιματισμός Τεχνικά δεδομένα FXMQ-MB > FXMQ200MBVE > FXMQ250MBVE

Transcript

1 Κλιματισμός Τεχνικά δεδομένα FXMQ-MB > FXMQ200MBVE > FXMQ250MBVE

2

3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ FXMQ-MB 1 Χαρακτηριστικά Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά Ηλεκτρολογικά χαρακτηριστικά Ηλεκτρολογικά δεδομένα Ρυθμίσεις διατάξεων ασφαλείας Επιλογές Πίνακες απόδοσης Πίνακες απόδοσης ψύξης Πίνακες απόδοσης θέρμανσης Διαστασιοποιημένα σχέδια Κέντρο βάρους Διαγράμματα σωληνώσεων Διαγράμματα Καλωδίωσης Διαγράμματα συνδεσμολογίας - μονοφασικό Δεδομένα ήχου Φάσμα ηχητικής πίεσης Χαρακτηριστικά ανεμιστήρα VRV Systems FXMQ-MB 1

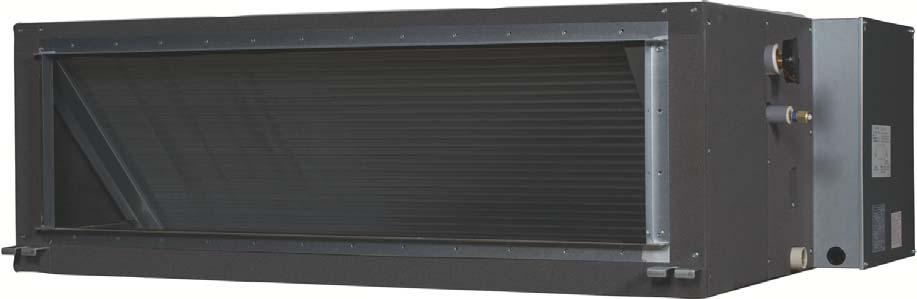

4 οα δs ά ήe ν κο t μι s ρy ήε - τ υ σρ F 1 Χαρακτηριστικά Εσωτερική Μονάδα FXMQ-MB Μ m B M S φq Mω V XR ΕESP VΚ έως 270, ιδανικό για χώρους πολύ μεγάλου μεγέθους Η υψηλή εξωτερική στατική πίεση έως 270Pa διευκολύνει το εκτενές δίκτυο με αεραγωγούς και γρίλιες Διακριτικά κρυφή στον τοίχο: μόνο οι σχάρες των αγωγών εισροής και εκροής είναι ορατές Μονάδα μεγάλης απόδοσης: μέχρι 31,5 kw απόδοση θέρμανσης Μειωμένη κατανάλωση ενέργειας χάρη στον ειδικά κατασκευασμένο κινητήρα ανεμιστήρα DC 1 Inverter Λειτουργία Home leave Μόνο ανεμιστήρας Αυτόματη εναλλαγή ψύξης/ θέρμανσης Εντελώς αθόρυβο Διαβαθμίσεις ρύθμισης ταχύτητας ανεμιστήρα Πρόγραμμα αφύγρανσης Φίλτρο αέρα Εβδομαδιαίος χρονοδιακόπτη ς Τηλεχειριστήριο υπερύθρων Ενσύρματο τηλεχειριστήριο Κεντρικός έλεγχος Αυτόματη Αυτοδιαγνωστικ επανεκκίνηση ός έλεγχος Πολλαπλών ενοίκων Κιτ αντλίας συμπυκνωμάτ ων 2 VRV Systems FXMQ-MB

5 2 Τεχνικά χαρακτηριστικά 2-1 Τεχνικά χαρακτηριστικά FXMQ200MB FXMQ250MB Απόδοση ψύξης Αισθητή απόδοση Ονομ. kw 16,8 20,9 Λανθάνουσα Ονομ. kw 5,6 7,1 ικανότητα Συνολική απόδοση Ονομ. kw 22,4 (1) 28,0 (1) Απόδοση θέρμανσης Total capacity Nom. kw 25,0 (2,000) 31,5 (2,000) Ισχύς εισόδου - 50Hz Ψύξη Ονομ. kw 0,895 1,185 Θέρμανση Ονομ. kw 0,895 1,185 Διαστάσεις Μονάδα Ύψος mm 470 Πλάτος mm Βάθος mm Βάρος Μονάδα kg 132 Περίβλημα Υλικό Γαλβανισμένο χαλυβδοέλασμα Heat exchanger Σειρές Ποσότητα 3 Βήμα πτερυγίου mm 2,0 Εμβαδόν πρόσοψης m² 0,68 Στάδια Ποσότητα 26 Ανεμιστήρας Τύπος Ανεμιστήρας Sirocco Ταχύτητα ροής αέρα Ψύξη Υψ. m³/min Hz Μεσαία m³/min 54,0 67,0 Χαμηλή m³/min External static Υψ. Pa 270 pressure - 50Hz Ονομ. Pa Κινητήρας Μοντέλο 2D1 3/4 G2 CM1 ανεμιστήρα Έξοδος Υψ. W Μετάδοση κίνησης Άμεσης οδήγησης Στάθμη ηχητικής Ψύξη Υψ. dba 76 ισχύος Ονομ. dba 75 Χαμηλή dba 73 Στάθμη ηχ. πίεσης Ψύξη Μέτρια dba - Υψ. dba 48 Χαμηλή dba 45 Ψυκτικό μέσο Τύπος R-410A GWP 2.087,5 Έλεγχος Ηλεκτρονική θερμοεκτονωτική βαλβίδα_ Συνδέσεις Υγρού Τύπος Σύνδεση με εκχείλωση σωληνώσεων OD mm 9,52 Αερίου Τύπος Χαλκοκόλληση Εξ.Διάμ. mm 19,1 22,2 Συμπυκνωμάτων PS1B Θερμομόνωση Ίνες γυαλιού Ηχοαπορροφητική μόνωση Ίνες γυαλιού Έλεγχος θερμοκρασίας Θερμοστάτης με μικροεπεξεργαστή για ψύξη και θέρμανση Διατάξεις ασφαλείας Εξάρτημα 01 Ασφάλεια 02 Προστασία υπερφόρτωσης για τον κινητήρα του ανεμιστήρα Συστήματα ελέγχου Τηλεχειριστήριο υπερύθρων BRC4C65 Τηλεχειριστήριο με καλώδιο BRC1E53A / BRC1E53B / BRC1E53C / BRC1D52 Απλοποιημένο ενσύρματο τηλεχ. για κλιματιστικά ξενοδοχείων BRC2E52C (τύπος ανάκτησης θερμότητας) / BRC3E52C (τύπος αντλίας θερμότητας) Στάνταρτ εξαρτήματα : Εγχειρίδιο εγκατάστασης και χειρισμού; Στάνταρτ εξαρτήματα : Σωλήνες σύνδεσης; Στάνταρτ εξαρτήματα : Φύλλα στεγανοποίησης; Στάνταρτ εξαρτήματα : Σφιγκτήρες; Στάνταρτ εξαρτήματα : Κοχλίες; 3 2 VRV Systems FXMQ-MB 3

6 2 Τεχνικά χαρακτηριστικά Ηλεκτρολογικά χαρακτηριστικά FXMQ200MB FXMQ250MB Τροφοδοσία ισχύος Name VE Φάση 1~ Συχνότητα Hz 50 Voltage V Εύρος τάσης Μέγ. % 10 Ελάχ. % -10 Ρεύμα - 50Hz Ελάχιστα αμπέρ κυκλώματος (MCA) A 10,3 Μέγιστα αμπέρ ασφάλειας (MFA) A 16 Αμπέρ πλήρους φορτίου (FLA) Συνολικό A 4,3 5,6 Σημειώσεις (1) Ψύξη: εσωτερική θερμοκρ. 27 CDB, 19 CDB, εξωτερική θερμ. 35 CDB, ισοδύναμο μήκος σωληνώσεων: 7,5m (οριζόντια) Θέρμανση: εσωτερική θερμοκρ. 20 CDB, εξωτερική θερμ. 7 CDB, 6 CWB, ισοδύναμες σωληνώσεις ψυκτικού: 7,5m (οριζόντια) Οι τιμές απόδοσης αντιστοιχούν στις καθαρές τιμές και περιλαμβάνουν μικρή απόκλιση προς τα κάτω για τη λειτουργία ψύξης (προς τα πάνω για τη λειτουργία θέρμανσης) που αντιστοιχεί στη θέρμανση του κινητήρα ανεμιστήρα της εσωτερικής μονάδας. Η εξωτερική στατική πίεση μπορεί να τροποποιηθεί: αλλάξτε τους συνδετήρες στο κουτί ηλεκτρολογικών συνδέσεων, αυτή η πίεση σημαίνει: Υψηλή στατική πίεση - στάνταρ Το φίλτρο αέρα δεν παρέχεται ως στάνταρ εξοπλισμός, αλλά θα πρέπει να τοποθετηθεί στο σύστημα αγωγών στην πλευρά αναρρόφησης. Επιλέξτε χρωματομετρική μέθοδο (βαρυτική μέθοδος) 50% ή περισσότερο. Η στάθμη ηχητικής πίεσης μετριέται στα 220 V. Τα επίπεδα θορύβου μετρώνται σε ανηχοϊκό θάλαμο. Ο θόρυβος λειτουργίας διαφέρει ανάλογα με τις συνθήκες λειτουργίας και περιβάλλοντος Εύρος τάσης: οι μονάδες είναι κατάλληλες για χρήση σε ηλεκτρικά συστήματα στα οποία η τάση που παρέχεται προς τον ακροδέκτη μονάδας δεν είναι χαμηλότερη ή υψηλότερη από τα αναγραφόμενα όρια τάσης. Η μέγιστη επιτρεπόμενη διακύμανση εύρους τάσης μεταξύ φάσεων είναι 2%. MCA/MFA: MCA = 1,25 x FLA MFA 4 x FLA Επόμενη τυπική χαμηλότερη ονομαστική τιμή ασφάλειας- ελάχιστη 15Α Επιλέξτε μέγεθος καλωδίου με βάση την τιμή MCA Αντί για ασφάλεια, χρησιμοποιείστε αυτόματο διακόπτη Περιέχει φθοριούχα αέρια του θερμοκηπίου 4 VRV Systems FXMQ-MB

7 3 Ηλεκτρολογικά δεδομένα 3-1 Ηλεκτρολογικά δεδομένα 3 3 VRV Systems FXMQ-MB 5

8 4 Ρυθμίσεις διατάξεων ασφαλείας 4-1 Ρυθμίσεις διατάξεων ασφαλείας 4 6 VRV Systems FXMQ-MB

9 5 Επιλογές 5-1 Επιλογές Εσωτερική Μονάδα FXMQ-MB 3 5 VRV Systems FXMQ-MB 7

10 6 Πίνακες απόδοσης 6-1 Πίνακες απόδοσης ψύξης 6 8 VRV Systems FXMQ-MB

11 6 Πίνακες απόδοσης 6-2 Πίνακες απόδοσης θέρμανσης 3 6 VRV Systems FXMQ-MB 9

12 7 Διαστασιοποιημένα σχέδια 7-1 Διαστασιοποιημένα σχέδια 7 10 VRV Systems FXMQ-MB

13 8 Κέντρο βάρους 8-1 Κέντρο βάρους Εσωτερική Μονάδα FXMQ-MB 3 8 VRV Systems FXMQ-MB 11

14 9 Διαγράμματα σωληνώσεων 9-1 Διαγράμματα σωληνώσεων 9 12 VRV Systems FXMQ-MB

15 10 Διαγράμματα Καλωδίωσης 10-1 Διαγράμματα συνδεσμολογίας - μονοφασικό 3 10 VRV Systems FXMQ-MB 13

16 11 Δεδομένα ήχου 11-1 Φάσμα ηχητικής πίεσης Εσωτερική Μονάδα FXMQ-MB VRV Systems FXMQ-MB

17 12 Χαρακτηριστικά ανεμιστήρα 12-1 Χαρακτηριστικά ανεμιστήρα 3 12 VRV Systems FXMQ-MB 15

18

19 Daikin Europe N.V. Naamloze Vennootschap - Zandvoordestraat 300, B-8400 Oostende - Belgium BE RPR Oostende EEDEL18 03/18 Το παρόν φυλλάδιο έχει συνταχθεί αποκλειστικά ως ενημερωτικό έντυπο και δεν συνιστά επουδενί προσφορά δεσμευτική για την Daikin Europe N.V. Η Daikin Europe N.V. συνέταξε το περιεχόμενο του παρόντος φυλλαδίου βάσει όλων των πληροφοριών που είχε στη διάθεσή της. Δεν παρέχεται καμία ρητή ή έμμεση εγγύηση σχετικά με την πληρότητα, την ακρίβεια, την αξιοπιστία ή την καταλληλότητα για συγκεκριμένο σκοπό του περιεχομένου του παρόντος καταλόγου και των προϊόντων (και υπηρεσιών) που παρουσιάζονται σε αυτόν. Οι προδιαγραφές μπορεί να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση. Η Daikin Europe N.V. αποποιείται ρητά κάθε ευθύνη για τυχόν άμεσες ή έμμεσες ζημίες, με την ευρύτερη έννοια του όρου, που προκύπτουν από ή σχετίζονται με τη χρήση και/ή ερμηνεία του παρόντος φυλλαδίου. Το σύνολο του περιεχομένου του παρόντος αποτελεί πνευματική ιδιοκτησία της Daikin Europe N.V.
