Κλιματισμός. Τεχνικά δεδομένα. Κουτί επιλογέα διακλαδώσεων EEDEL15-200_1 BPMKS967A

Transcript

1 Κλιματισμός Τεχνικά δεδομένα Κουτί επιλογέα διακλαδώσεων EEDEL15-200_1 BPMKS967A

2

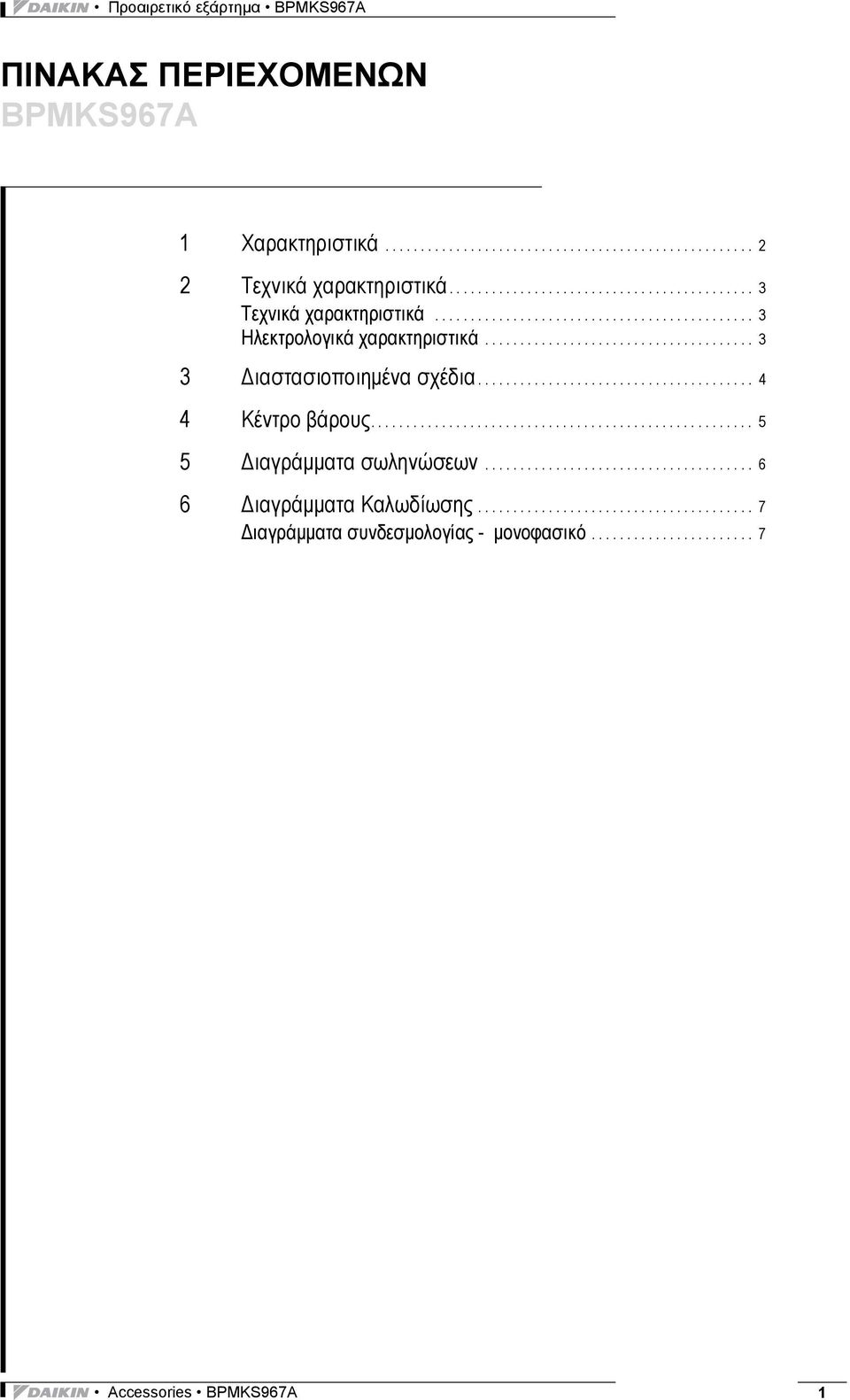

3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ BPMKS967A 1 Χαρακτηριστικά Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά Ηλεκτρολογικά χαρακτηριστικά Διαστασιοποιημένα σχέδια Κέντρο βάρους Διαγράμματα σωληνώσεων Διαγράμματα Καλωδίωσης Διαγράμματα συνδεσμολογίας - μονοφασικό Accessories BPMKS967A 1

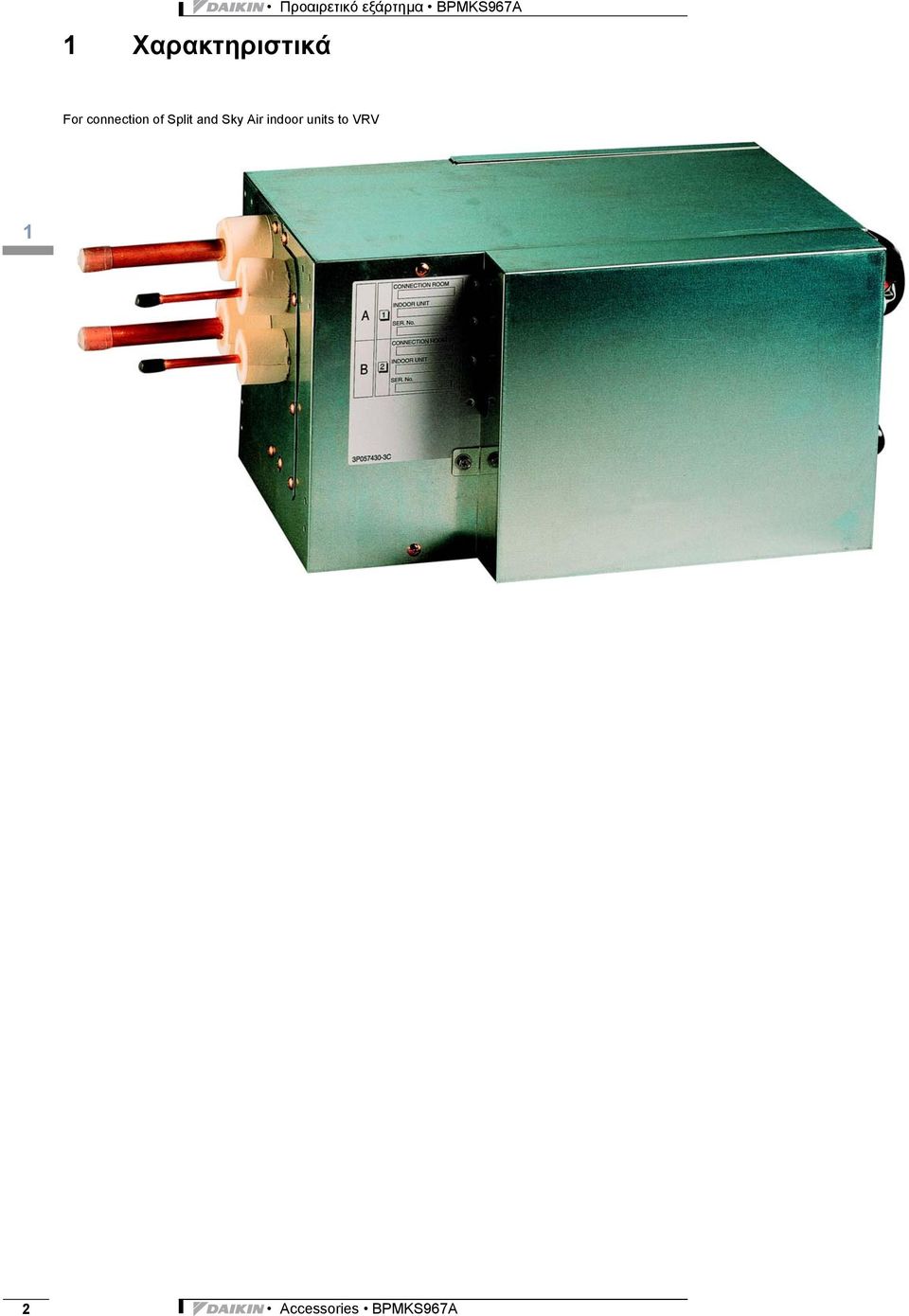

4 1 Accessories BPMKS967A 2 1 Χαρακτηριστικά Π ρ ο α ι ρ ε τ ι κ ό A c c e s s o r i e s B P M K S A Κ ο υ τ ί ε π ι λ ο For connection of Split and Sky Air indoor units to VRV

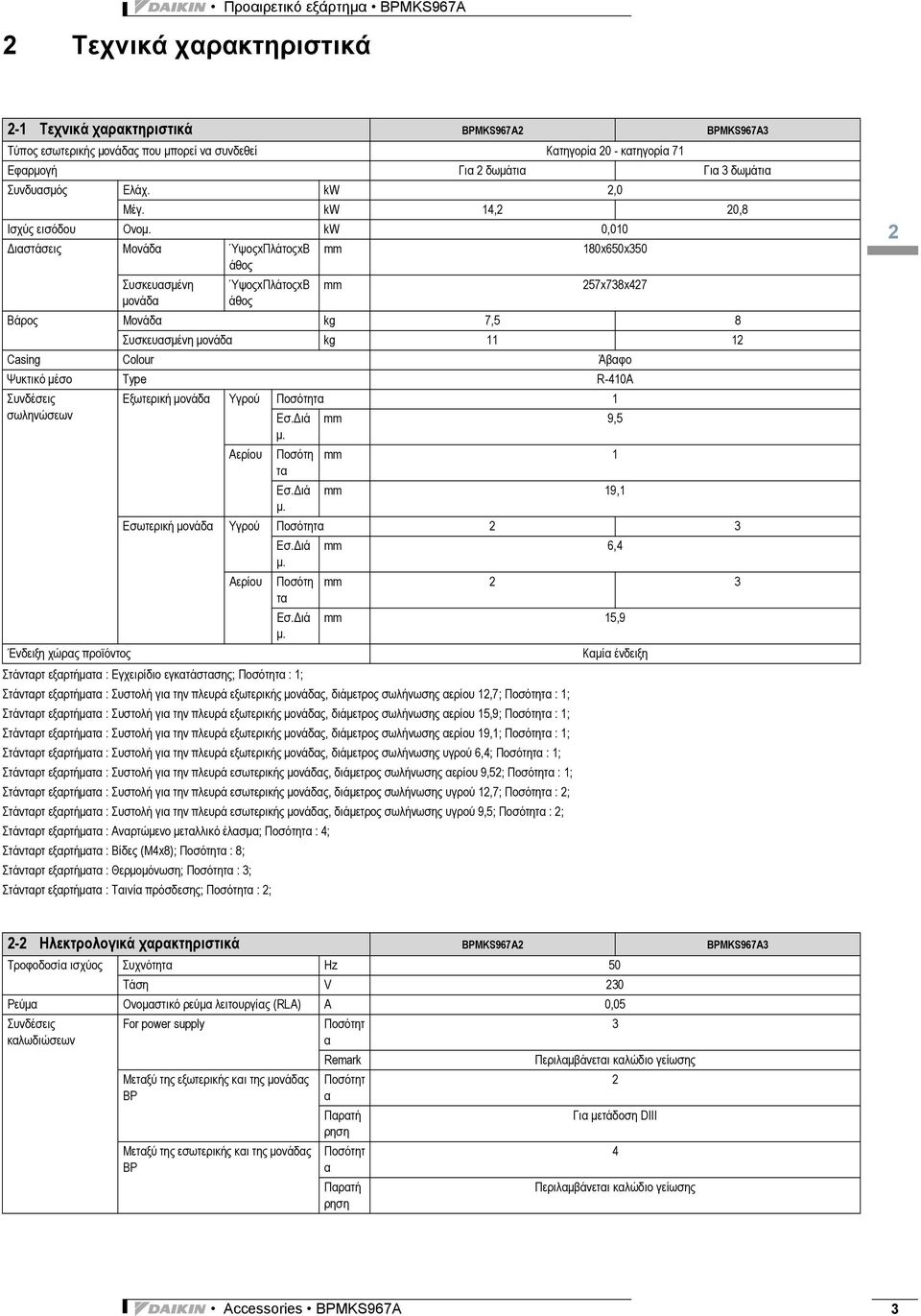

5 2 Τεχνικά χαρακτηριστικά 2-1 Τεχνικά χαρακτηριστικά BPMKS967A2 BPMKS967A3 Τύπος εσωτερικής μονάδας που μπορεί να συνδεθεί Κατηγορία 20 - κατηγορία 71 Εφαρμογή Για 2 δωμάτια Για 3 δωμάτια Συνδυασμός Ελάχ. kw 2,0 Μέγ. kw 14,2 20,8 Ισχύς εισόδου Ονομ. kw 0,010 Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒ άθος mm 180x650x350 Συσκευασμένη μονάδα ΎψοςxΠλάτοςxΒ άθος Στάνταρτ εξαρτήματα : Εγχειρίδιο εγκατάστασης; Ποσότητα : 1; Στάνταρτ εξαρτήματα : Συστολή για την πλευρά εξωτερικής μονάδας, διάμετρος σωλήνωσης αερίου 12,7; Ποσότητα : 1; Στάνταρτ εξαρτήματα : Συστολή για την πλευρά εξωτερικής μονάδας, διάμετρος σωλήνωσης αερίου 15,9; Ποσότητα : 1; Στάνταρτ εξαρτήματα : Συστολή για την πλευρά εξωτερικής μονάδας, διάμετρος σωλήνωσης αερίου 19,1; Ποσότητα : 1; Στάνταρτ εξαρτήματα : Συστολή για την πλευρά εξωτερικής μονάδας, διάμετρος σωλήνωσης υγρού 6,4; Ποσότητα : 1; Στάνταρτ εξαρτήματα : Συστολή για την πλευρά εσωτερικής μονάδας, διάμετρος σωλήνωσης αερίου 9,52; Ποσότητα : 1; Στάνταρτ εξαρτήματα : Συστολή για την πλευρά εσωτερικής μονάδας, διάμετρος σωλήνωσης υγρού 12,7; Ποσότητα : 2; Στάνταρτ εξαρτήματα : Συστολή για την πλευρά εσωτερικής μονάδας, διάμετρος σωλήνωσης υγρού 9,5; Ποσότητα : 2; Στάνταρτ εξαρτήματα : Αναρτώμενο μεταλλικό έλασμα; Ποσότητα : 4; Στάνταρτ εξαρτήματα : Βίδες (M4x8); Ποσότητα : 8; Στάνταρτ εξαρτήματα : Θερμομόνωση; Ποσότητα : 3; Στάνταρτ εξαρτήματα : Ταινία πρόσδεσης; Ποσότητα : 2; mm 257x738x427 Βάρος Μονάδα kg 7,5 8 Συσκευασμένη μονάδα kg Casing Colour Άβαφο Ψυκτικό μέσο Type R-410A Συνδέσεις Εξωτερική μονάδα Υγρού Ποσότητα 1 σωληνώσεων Εσ.Διά mm 9,5 μ. Αερίου Ποσότη mm 1 τα Εσ.Διά mm 19,1 μ. Εσωτερική μονάδα Υγρού Ποσότητα 2 3 Εσ.Διά mm 6,4 μ. Αερίου Ποσότη mm 2 3 τα Εσ.Διά mm 15,9 μ. Ένδειξη χώρας προϊόντος Καμία ένδειξη Ηλεκτρολογικά χαρακτηριστικά BPMKS967A2 BPMKS967A3 Τροφοδοσία ισχύος Συχνότητα Hz 50 Τάση V 230 Ρεύμα Ονομαστικό ρεύμα λειτουργίας (RLA) A 0,05 Συνδέσεις καλωδιώσεων For power supply Μεταξύ της εξωτερικής και της μονάδας BP Μεταξύ της εσωτερικής και της μονάδας BP Ποσότητ α Remark Ποσότητ α Παρατή ρηση Ποσότητ α Παρατή ρηση 3 Περιλαμβάνεται καλώδιο γείωσης 2 Για μετάδοση DIII 4 Περιλαμβάνεται καλώδιο γείωσης Accessories BPMKS967A 3

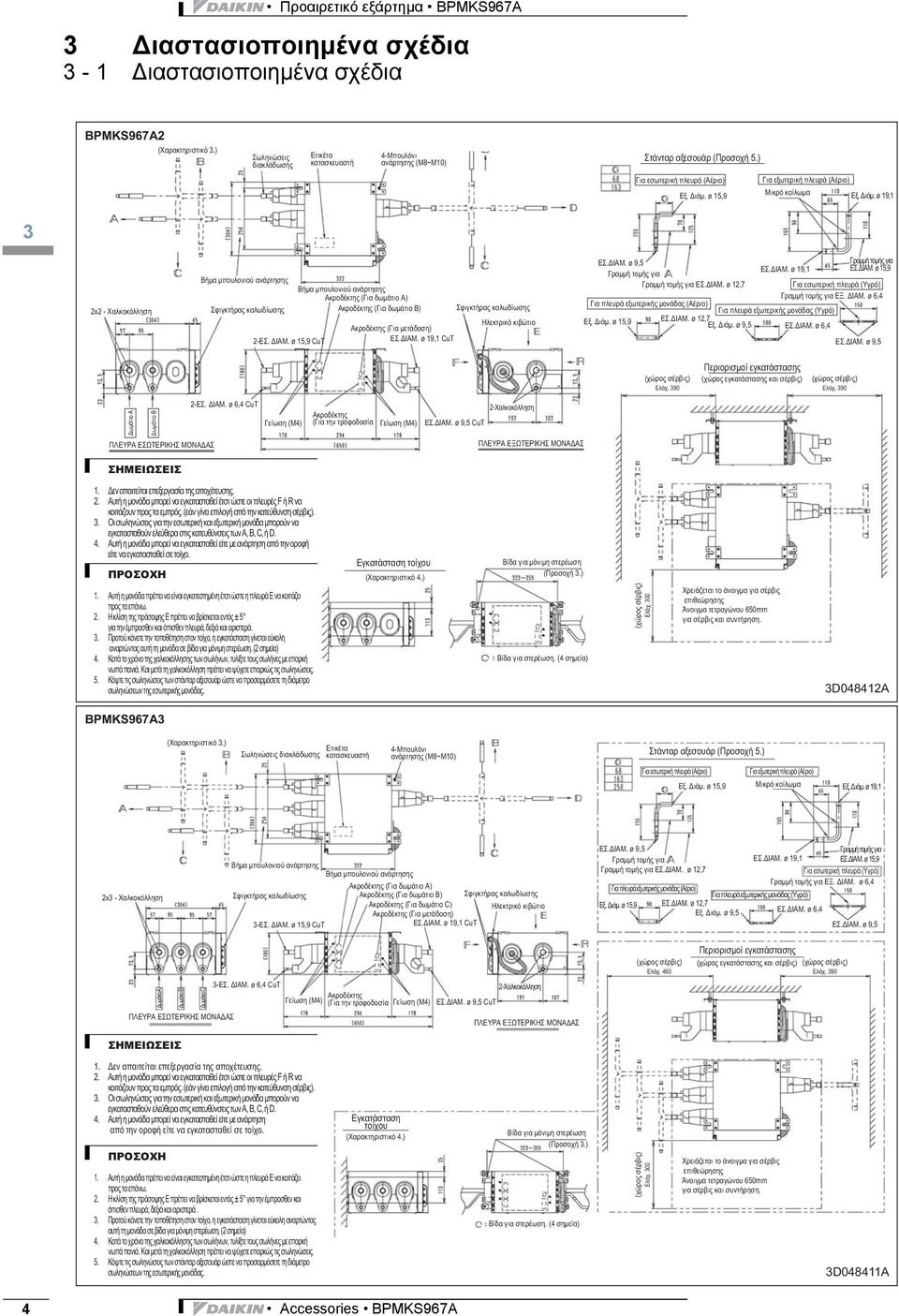

6 3 Accessories BPMKS967A 4 3 ιαστασιοποιημένα σχέδια 3-1 ιαστασιοποιημένα σχέδια 3D048412A BPMKS967A2 3D048411A BPMKS967A3

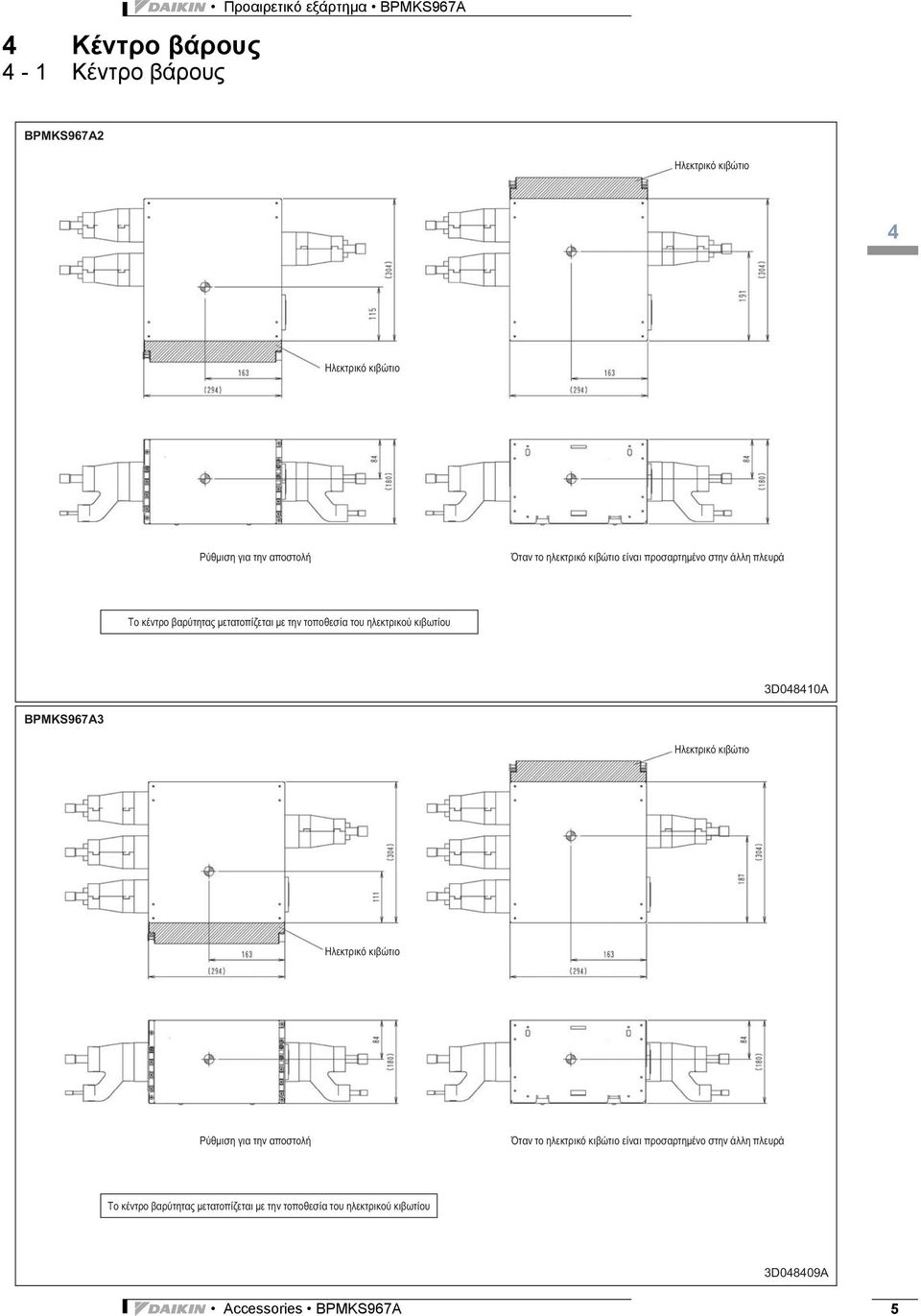

7 4 Κέντρο βάρους 4-1 Κέντρο βάρους BPMKS967A2 Προαιρετικό εξάρτημα BPMKS967A 3 4 BPMKS967A3 3D048410A 3D048409A Accessories BPMKS967A 5

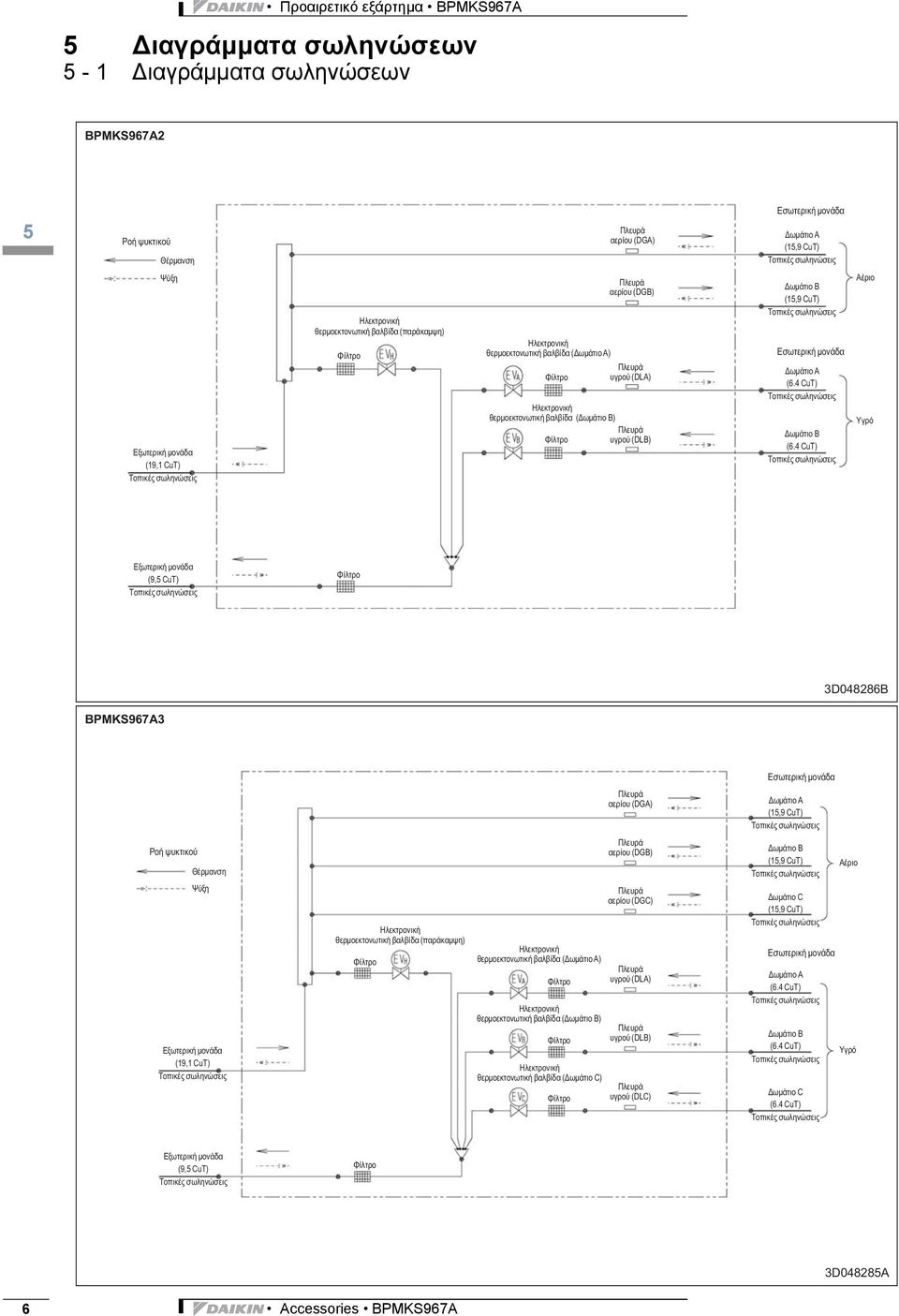

8 5 ιαγράμματα σωληνώσεων 5-1 ιαγράμματα σωληνώσεων BPMKS967A2 5 3D048286B BPMKS967A3 3D048285A 6 Accessories BPMKS967A

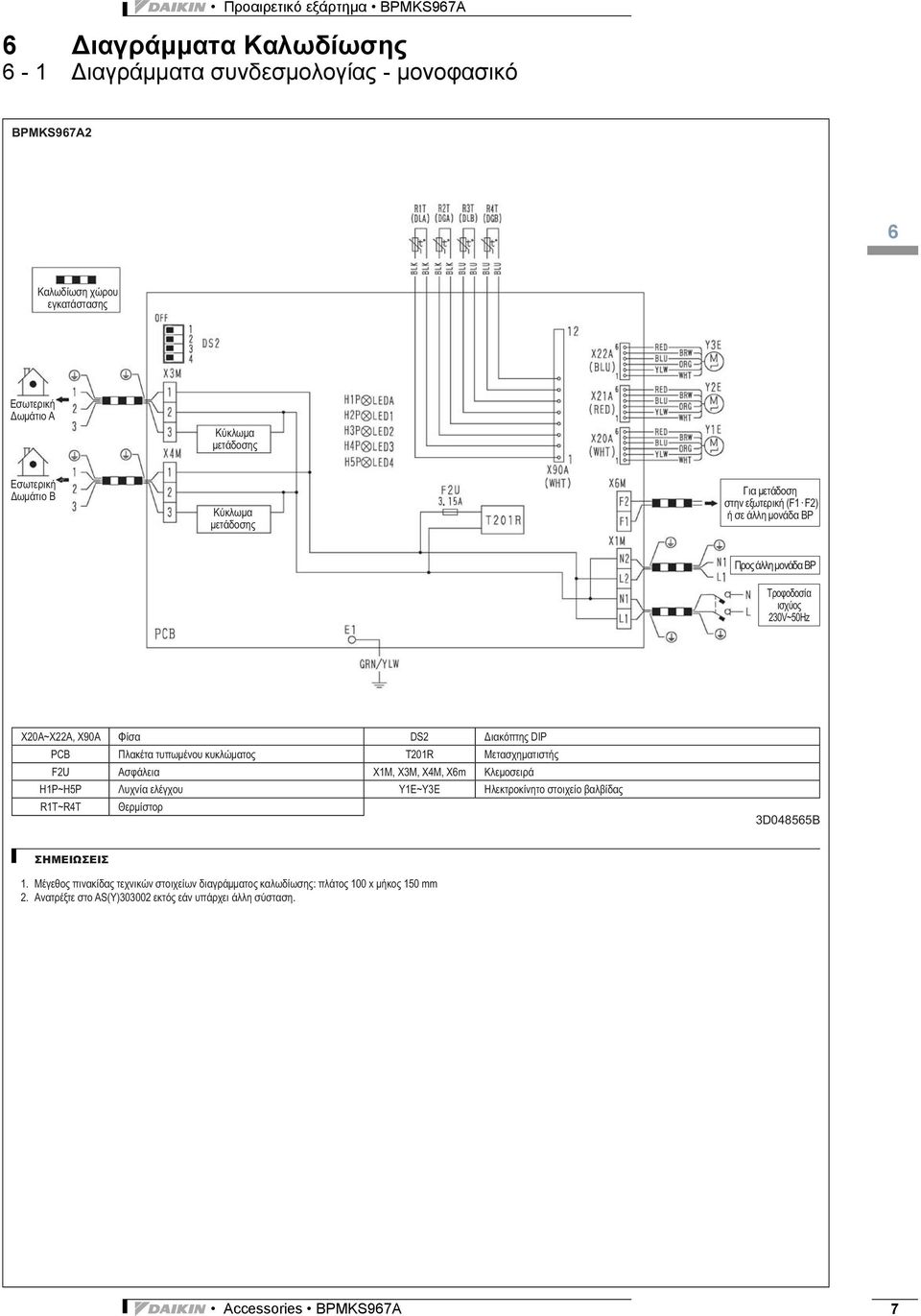

9 6 ιαγράμματα Καλωδίωσης 6-1 ιαγράμματα συνδεσμολογίας - μονοφασικό BPMKS967A2 3 6 X20A~X22A, X90A DS2 T201R F2U X1M, X3M, X4M, X6m Y1E~Y3E R1T~R4T 3D048565B Accessories BPMKS967A 7

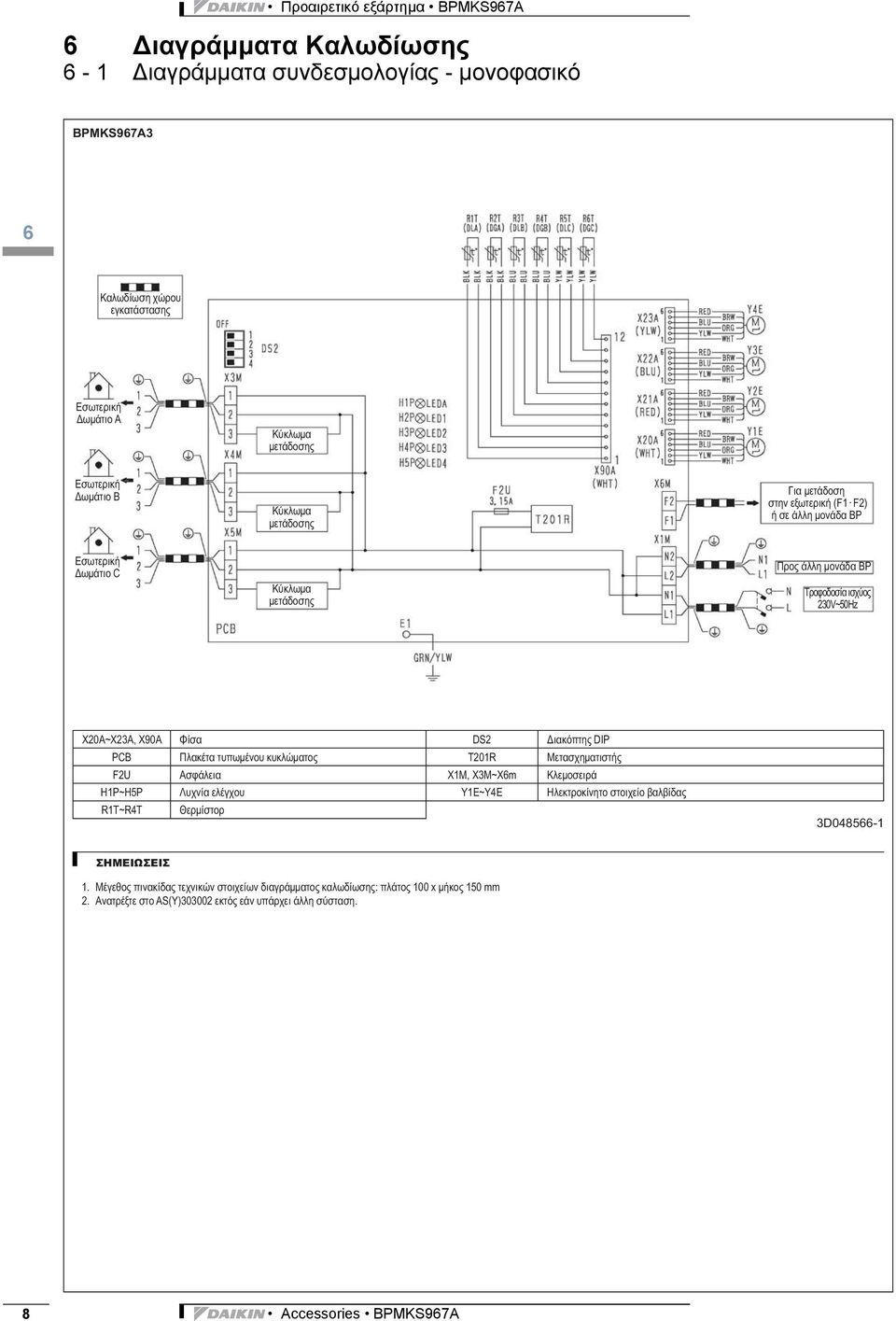

10 6 ιαγράμματα Καλωδίωσης 6-1 ιαγράμματα συνδεσμολογίας - μονοφασικό BPMKS967A3 6 X20A~X23A, X90A DS2 T201R F2U X1M, X3M~X6m Y1E~Y4E R1T~R4T 3D Accessories BPMKS967A

11 Αυτά τα προϊόντα δεν περιλαμβάνονται στο πλαίσιο του προγράμματος πιστοποίησης Eurovent Το παρόν φυλλάδιο έχει συνταχθεί αποκλειστικά ως ενημερωτικό έντυπο και δεν συνιστά επουδενί προσφορά δεσμευτική για την Daikin Europe N.V. Η Daikin Europe N.V. συνέταξε το περιεχόμενο του παρόντος φυλλαδίου βάσει όλων των πληροφοριών που είχε στη διάθεσή της. εν παρέχεται καμία ρητή ή έμμεση εγγύηση σχετικά με την πληρότητα, την ακρίβεια, την αξιοπιστία ή την καταλληλότητα για συγκεκριμένο σκοπό του περιεχομένου του παρόντος καταλόγου και των προϊόντων (και υπηρεσιών) που παρουσιάζονται σε αυτόν. Οι προδιαγραφές μπορεί να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση. Η Daikin Europe N.V. αποποιείται ρητά κάθε ευθύνη για τυχόν άμεσες ή έμμεσες ζημίες, με την ευρύτερη έννοια του όρου, που προκύπτουν από ή σχετίζονται με τη χρήση και/ή ερμηνεία του παρόντος φυλλαδίου. Το σύνολο του περιεχομένου του παρόντος αποτελεί πνευματική ιδιοκτησία της Daikin Europe N.V. BARCODE Daikin products are distributed by: Naamloze Vennootschap - Zandvoordestraat 300, B-8400 Oostende - Belgium BE RPR Oostende EEDEL15-200_1 01/15 Copyright Daikin Η παρούσα έκδοση αντικαθιστά την EEDEL14-200_1
